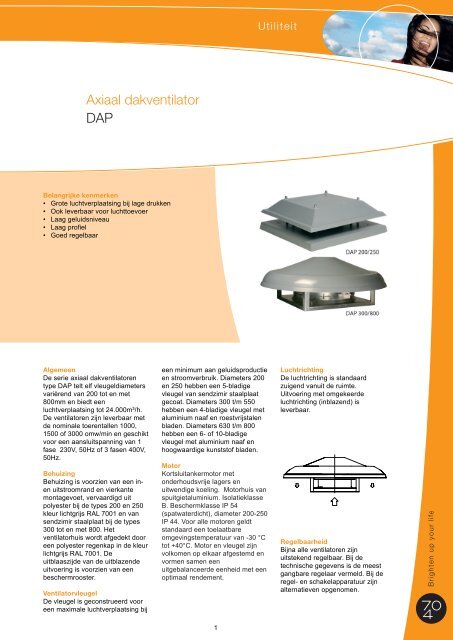

Utiliteit<strong>Axiaal</strong> <strong>dakventilator</strong><strong>DAP</strong>Belangrijke kenmerken• Grote luchtverplaatsing bij lage drukken• Ook leverbaar voor luchttoevoer• Laag geluidsniveau• Laag profiel• Goed regelbaarAlgemeenDe serie axiaal <strong>dakventilator</strong>entype <strong>DAP</strong> telt elf vleugeldiametersvariërend van 200 tot en met800mm en biedt eenluchtverplaatsing tot 24.000m³/h.De ventilatoren zijn leverbaar metde nominale toerentallen 1000,1500 of 3000 omw/min en geschiktvoor een aansluitspanning van 1fase 230V, 50Hz of 3 fasen 400V,50Hz.BehuizingBehuizing is voorzien van een inenuitstroomrand en vierkantemontagevoet, vervaardigd uitpolyester bij de types 200 en 250kleur lichtgrijs RAL 7001 en vansendzimir staalplaat bij de types300 tot en met 800. Hetventilatorhuis wordt afgedekt dooreen polyester regenkap in de kleurlichtgrijs RAL 7001. Deuitblaaszijde van de uitblazendeuitvoering is voorzien van eenbeschermrooster.VentilatorvleugelDe vleugel is geconstrueerd vooreen maximale luchtverplaatsing bijeen minimum aan geluidsproductieen stroomverbruik. Diameters 200en 250 hebben een 5-bladigevleugel van sendzimir staalplaatgecoat. Diameters 300 t/m 550hebben een 4-bladige vleugel metaluminium naaf en roestvrijstalenbladen. Diameters 630 t/m 800hebben een 6- of 10-bladigevleugel met aluminium naaf enhoogwaardige kunststof bladen.MotorKortsluitankermotor metonderhoudsvrije lagers enuitwendige koeling. Motorhuis vanspuitgietaluminium. IsolatieklasseB. Beschermklasse IP 54(spatwaterdicht), diameter 200-250IP 44. Voor alle motoren geldtstandaard een toelaatbareomgevingstemperatuur van -30 °Ctot +40°C. Motor en vleugel zijnvolkomen op elkaar afgestemd envormen samen eenuitgebalanceerde eenheid met eenoptimaal rendement.LuchtrichtingDe luchtrichting is standaardzuigend vanuit de ruimte.Uitvoering met omgekeerdeluchtrichting (inblazend) isleverbaar.RegelbaarheidBijna alle ventilatoren zijnuitstekend regelbaar. Bij detechnische gegevens is de meestgangbare regelaar vermeld. Bij deregel- en schakelapparatuur zijnalternatieven opgenomen.1
Utiliteit<strong>Axiaal</strong> <strong>dakventilator</strong><strong>DAP</strong>Elektrische aansluitingDe voedingskabel kan via eenwartel in de voet van binnenuit, ofover het dak worden toegevoerd.Aansluiting vindt plaats op debuitenliggende werkschakelaar, die(voor de types 300 t/m 800) in defabriek is gemonteerd enaangesloten. Voor de types 200 en250 wordt de werkschakelaar losmeegeleverd en moet nog wordengemonteerd en aangesloten. Metbehulp van de werkschakelaar kande ventilator bij inspectie ofonderhoud individueel wordenuitgeschakeld.Opties• Inblazend, voor luchttoevoer vanbuiten naar binnen.• Verhoogd corrosiebestendig(VCB). De types 300 t/m 800kunnen worden uitgevoerd ineen verhoogdcorrosiebestendige uitvoeringvoor afzuiging van agressievedampen.• Ventilatiekap type DAH. Debehuizing kan ook alsventilatiekap (zonder motor/vleugelcombinatie) voorluchttoevoer of luchtafvoerworden geleverd. De DAH is danvoorzien van een gaasrooster.De ventilatiekap DAH is quamaatvoering identiek aan de<strong>DAP</strong> <strong>dakventilator</strong>.zie afbeelding 0.1.Afbeelding 0.1: DAH drukverliezen2
Utiliteit<strong>Axiaal</strong> <strong>dakventilator</strong><strong>DAP</strong>SelectietabelVentilator 3 fasen 1 fase Toerental Pers (4m) Capaciteit Qv in m³/h bij Δ Pst in Pa (N/m²)Type 400 V 230 V omw/min dB(A) 0 10 20 30 40 50 60 70 80 100 150 200 250<strong>DAP</strong> 200/2 ● 3000 42 670 650 631 611 587 560 531 500 470 411<strong>DAP</strong> 200/4 ● 1500 28 300 290 240 200 160<strong>DAP</strong> 250/2 ● 3000 55 1373 1285 1208 1140 1080 1028 982 940 902 833 665 488<strong>DAP</strong> 250/4 ● 1500 41 800 684 576 476 389 252<strong>DAP</strong> 300/2 ● ● 3000 57 3266 3155 3041 2927 2816 2709 2608 2515 2428 2280 2027 1850 1612<strong>DAP</strong> 300/4 ● ● 1500 44 1733 1623 1521 1416 1306 1195 1091 997 916 739<strong>DAP</strong> 300/6 ● ● 1000 34 1100 932 796 639 528<strong>DAP</strong> 350/2 ● ● 3000 60 4937 4770 4623 4493 4377 4272 4176 4088 4006 3856 3527 3244 3018<strong>DAP</strong> 350/4 ● ● 1500 47 2858 2718 2542 2386 2256 2128 1965 1743 1464 1000<strong>DAP</strong> 350/6 ● ● 1000 37 1830 1600 1350 1060 675<strong>DAP</strong> 400/4 ● ● 1500 51 4325 4172 4014 3856 3701 3550 3400 3249 3093 2749 1617<strong>DAP</strong> 400/6 ● ● 1000 41 2770 2519 2273 2021 1778 1499 990<strong>DAP</strong> 450/4 ● ● 1500 54 5529 5289 5098 4931 4771 4605 4426 4229 4015 3543 2371<strong>DAP</strong> 450/6 ● ● 1000 44 3520 3227 2925 2646 2345 1952 1425<strong>DAP</strong> 500/4 ● ● 1500 56 7733 7464 7255 7072 6894 6707 6504 6284 6051 5567 4502 2659<strong>DAP</strong> 500/6 ● ● 1000 46 4950 4602 4268 3940 3614 3266 2842 2240<strong>DAP</strong> 550/4 ● ● 1500 59 10109 9729 9372 9021 8667 8305 7933 7555 7175 6437 4927 3240<strong>DAP</strong> 550/6 ● ● 1000 49 6403 5787 5219 4649 4076 3521 2999 2492<strong>DAP</strong> 630/4 ● 1500 62 14011 13702 13394 13087 12778 12468 12158 11847 11537 10923 9451 7992 6005<strong>DAP</strong> 630/6 ● ● 1000 52 9018 8437 8046 7549 6966 6442 6071 5696 4735<strong>DAP</strong> 710/4 ● 1500 66 18952 18692 18390 18062 17720 17373 17027 16688 16358 15729 14239 12472 10043<strong>DAP</strong> 710/6 ● ● 1000 56 11980 11549 11012 10514 10084 9668 9171 8497 7582<strong>DAP</strong> 800/4 ● 1500 70 23961 23613 23232 22830 22417 21999 21582 21170 20766 19981 18087 16001 13481<strong>DAP</strong> 800/6 ● 1000 60 15517 14784 14148 13510 12831 12115 11396 10717 10114 91603
Utiliteit<strong>Axiaal</strong> <strong>dakventilator</strong><strong>DAP</strong>Afmetingen<strong>DAP</strong> 300-800<strong>DAP</strong> 200-250Afmetingen <strong>DAP</strong>Ventilator type Acc.type A B C D E F G H<strong>DAP</strong> 200 330 441 330 420 207 169 99 40 -<strong>DAP</strong> 250 330 441 330 420 256 169 99 40 -<strong>DAP</strong> 300 450 565 450 1116 300 410 168 40 73<strong>DAP</strong> 350 450 565 450 1116 350 410 168 40 73<strong>DAP</strong> 400 535 650 535 1232 400 425 175 40 73<strong>DAP</strong> 450 535 650 535 1232 450 425 175 40 73<strong>DAP</strong> 500 590 705 590 1350 500 460 178 40 73<strong>DAP</strong> 550 590 705 590 1350 550 460 178 40 73<strong>DAP</strong> 630 750 865 750 1450 630 525 212 40 73<strong>DAP</strong> 710 750 865 750 1450 710 525 212 40 73<strong>DAP</strong> 800 840 955 840 1566 800 560 230 40 734
Utiliteit<strong>Axiaal</strong> <strong>dakventilator</strong><strong>DAP</strong><strong>DAP</strong> 200Ventilator Toerental Capaciteit Opgenomen Opgenomen Regelaar Geluidsniveau Gewicht Aansluittypevrijzuigend vermogen Stroom Zuig Pers (4m) schemaomw/min m³/h Wel A type dB(A) dB(A) kg nummer*één snelheid. wisselstroom 230V, 50Hz<strong>DAP</strong> 200/2 EC 2730 670 55 0.25 TKE 8 S 65 42 3 578<strong>DAP</strong> 200/4 EC 1370 300 43 0.29 TKE 8 S 49 28 3 577* In de handleiding die bij iedere <strong>DAP</strong> meegeleverd wordt, is het aansluitschema opgenomen. Aansluitschema's stellen wij u op aanvraag ter beschikking.200Pa<strong>DAP</strong> 200/250Pa<strong>DAP</strong> 200/418045160401403512030100258020601540102050100200300400500600700800900m³/h04080120160200240280320360m³/h0285683111139167194222250l/s01122334456677889100l/s5
Utiliteit<strong>Axiaal</strong> <strong>dakventilator</strong><strong>DAP</strong><strong>DAP</strong> 250Ventilator Toerental Capaciteit Opgenomen Opgenomen Regelaar Geluidsniveau Gewicht Aansluittypevrijzuigend vermogen Stroom Zuig Pers (4m) schemaomw/min m³/h Wel A type dB(A) dB(A) kg nummer*één snelheid. wisselstroom 230V, 50Hz<strong>DAP</strong> 250/2 EC 2440 1370 130 0.55 TKE 8 S 74 55 5 578<strong>DAP</strong> 250/4 EC 1360 800 75 0.52 TKE 8 S 61 41 5 577* In de handleiding die bij iedere <strong>DAP</strong> meegeleverd wordt, is het aansluitschema opgenomen. Aansluitschema's stellen wij u op aanvraag ter beschikking.300Pa<strong>DAP</strong> 250/250Pa<strong>DAP</strong> 250/427045240402103518030150251202090156010305020040060080010001200140016001800m³/h0100200300400500600700800900m³/h056111167222278333389444500l/s0285683111139167194222250l/s6
Utiliteit<strong>Axiaal</strong> <strong>dakventilator</strong><strong>DAP</strong><strong>DAP</strong> 300Ventilator Toerental Capaciteit Opgenomen Opgenomen Regelaar Geluidsniveau Gewicht Aansluittypevrijzuigend vermogen Stroom Zuig Pers (4m) schemaomw/min m³/h Wel A type dB(A) dB(A) kg nummer*één snelheid. wisselstroom 230V, 50Hz<strong>DAP</strong> 300/2 EC 2870 3250 370 2.26 TKE 34 S 77 57 23 603<strong>DAP</strong> 300/4 EC 1380 1730 80 0.44 TKE 8 S 64 44 22 601<strong>DAP</strong> 300/6 EC 930 1100 60 0.31 TKE 8 S 54 34 22 601één snelheid. draaistroom 400V, 50 Hz<strong>DAP</strong> 300/2 D 2880 3250 380 0.96 - 77 57 24 600<strong>DAP</strong> 300/4 D 1390 1730 85 0.26 TKD 14 S 64 44 23 600<strong>DAP</strong> 300/6 D 930 1100 50 0.19 TKD 14 S 54 34 22 600* In de handleiding die bij iedere <strong>DAP</strong> meegeleverd wordt, is het aansluitschema opgenomen. Aansluitschema's stellen wij u op aanvraag ter beschikking.400Pa<strong>DAP</strong> 300/2200Pa<strong>DAP</strong> 300/436018032016028014024012020010016080120608040402004008001200160020002400280032003600m³/h020040060080010001200140016001800m³/h01112223334445566677788891000l/s056111167222278333389444500l/s50Pa<strong>DAP</strong> 300/645403530252015105020040060080010001200140016001800m³/h056111167222278333389444500l/s7
Utiliteit<strong>Axiaal</strong> <strong>dakventilator</strong><strong>DAP</strong><strong>DAP</strong> 350Ventilator Toerental Capaciteit Opgenomen Opgenomen Regelaar Geluidsniveau Gewicht Aansluittypevrijzuigend vermogen Stroom Zuig Pers (4m) schemaomw/min m³/h Wel A type dB(A) dB(A) kg nummer*één snelheid. wisselstroom 230V, 50Hz<strong>DAP</strong> 350/2 EC 2810 4880 670 3.30 - 80 60 25 603<strong>DAP</strong> 350/4 EC 1360 2860 150 0.81 TKE 22 S 67 47 23 601<strong>DAP</strong> 350/6 EC 890 1830 70 0.33 TKE 8 S 57 37 23 601één snelheid. draaistroom 400V, 50 Hz<strong>DAP</strong> 350/2 D 2920 4880 640 1.25 - 80 60 25 600<strong>DAP</strong> 350/4 D 1350 2860 140 0.40 TKD 14 S 67 47 23 600<strong>DAP</strong> 350/6 D 880 1830 65 0.20 TKD 14 S 57 37 23 600* In de handleiding die bij iedere <strong>DAP</strong> meegeleverd wordt, is het aansluitschema opgenomen. Aansluitschema's stellen wij u op aanvraag ter beschikking.500Pa<strong>DAP</strong> 350/2100Pa<strong>DAP</strong> 350/445090400803507030060250502004015030100205010050010001500200025003000350040004500m³/h0300600900120015001800210024002700m³/h013927841755669483397211111250l/s083167250333417500583667750l/s50Pa<strong>DAP</strong> 350/645403530252015105020040060080010001200140016001800m³/h056111167222278333389444500l/s8
Utiliteit<strong>Axiaal</strong> <strong>dakventilator</strong><strong>DAP</strong><strong>DAP</strong> 400Ventilator Toerental Capaciteit Opgenomen Opgenomen Regelaar Geluidsniveau Gewicht Aansluittypevrijzuigend vermogen Stroom Zuig Pers (4m) schemaomw/min m³/h Wel A type dB(A) dB(A) kg nummer*één snelheid. wisselstroom 230V, 50Hz<strong>DAP</strong> 400/4 EC 1340 4325 230 1.05 TKE 22 S 71 51 27 603<strong>DAP</strong> 400/6 EC 930 2770 110 0.58 TKE 8 S 61 41 25 601één snelheid. draaistroom 400V, 50 Hz<strong>DAP</strong> 400/4 D 1390 4325 280 0.64 TKD 14 S 71 51 27 600<strong>DAP</strong> 400/6 D 950 2770 110 0.36 TKD 14 S 61 41 26 600* In de handleiding die bij iedere <strong>DAP</strong> meegeleverd wordt, is het aansluitschema opgenomen. Aansluitschema's stellen wij u op aanvraag ter beschikking.200Pa<strong>DAP</strong> 400/4100Pa<strong>DAP</strong> 400/618090160801407012060100508040603040202010050010001500200025003000350040004500m³/h0300600900120015001800210024002700m³/h013927841755669483397211111250l/s083167250333417500583667750l/s9
Utiliteit<strong>Axiaal</strong> <strong>dakventilator</strong><strong>DAP</strong><strong>DAP</strong> 450Ventilator Toerental Capaciteit Opgenomen Opgenomen Regelaar Geluidsniveau Gewicht Aansluittypevrijzuigend vermogen Stroom Zuig Pers (4m) schemaomw/min m³/h Wel A type dB(A) dB(A) kg nummer*één snelheid. wisselstroom 230V, 50Hz<strong>DAP</strong> 450/4 EC 1400 5500 400 2.21 TKE 34 S 74 54 30 601<strong>DAP</strong> 450/6 EC 890 3520 140 0.67 TKE 8 S 64 44 28 601één snelheid. draaistroom 400V, 50 Hz<strong>DAP</strong> 450/4 D 1400 5500 370 0.88 TKD 14 S 74 54 30 600<strong>DAP</strong> 450/6 D 910 3520 140 0.33 TKD 14 S 64 44 30 600* In de handleiding die bij iedere <strong>DAP</strong> meegeleverd wordt, is het aansluitschema opgenomen. Aansluitschema's stellen wij u op aanvraag ter beschikking.200Pa<strong>DAP</strong> 450/4100Pa<strong>DAP</strong> 450/618090160801407012060100508040603040202010060012001800240030003600420048005400m³/h04008001200160020002400280032003600m³/h01673335006678331000116713331500l/s01112223334445566677788891000l/s10
Utiliteit<strong>Axiaal</strong> <strong>dakventilator</strong><strong>DAP</strong><strong>DAP</strong> 500Ventilator Toerental Capaciteit Opgenomen Opgenomen Regelaar Geluidsniveau Gewicht Aansluittypevrijzuigend vermogen Stroom Zuig Pers (4m) schemaomw/min m³/h Wel A type dB(A) dB(A) kg nummer*één snelheid. wisselstroom 230V, 50Hz<strong>DAP</strong> 500/4 EC 1420 7700 650 3.94 TKE 52 S 77 56 36 603<strong>DAP</strong> 500/6 EC 950 4950 240 1.38 TKE 22 S 67 46 35 601één snelheid. draaistroom 400V, 50 Hz<strong>DAP</strong> 500/4 D 1400 7700 600 1.41 TKD 20 S 77 56 36 600<strong>DAP</strong> 500/6 D 930 4950 230 0.64 TKD 14 S 67 46 35 600* In de handleiding die bij iedere <strong>DAP</strong> meegeleverd wordt, is het aansluitschema opgenomen. Aansluitschema's stellen wij u op aanvraag ter beschikking.300Pa<strong>DAP</strong> 500/4100Pa<strong>DAP</strong> 500/62709024080210701806015050120409030602030100100020003000400050006000700080009000m³/h050010001500200025003000350040004500m³/h0278556833111113891667194422222500l/s013927841755669483397211111250l/s11
Utiliteit<strong>Axiaal</strong> <strong>dakventilator</strong><strong>DAP</strong><strong>DAP</strong> 550Ventilator Toerental Capaciteit Opgenomen Opgenomen Regelaar Geluidsniveau Gewicht Aansluittypevrijzuigend vermogen Stroom Zuig Pers (4m) schemaomw/min m³/h Wel A type dB(A) dB(A) kg nummer*één snelheid. wisselstroom 230V, 50Hz<strong>DAP</strong> 550/4 EC 1420 10100 830 3.90 - 79 59 39 603<strong>DAP</strong> 550/6 EC 930 6400 280 1.50 TKE 22 S 69 49 37 601één snelheid. draaistroom 400V, 50 Hz<strong>DAP</strong> 550/4 D 1390 10100 790 1.65 TKD 20 S 79 59 39 600<strong>DAP</strong> 550/6 D 930 6400 270 0.66 TKD 14 S 69 49 37 600* In de handleiding die bij iedere <strong>DAP</strong> meegeleverd wordt, is het aansluitschema opgenomen. Aansluitschema's stellen wij u op aanvraag ter beschikking.300Pa<strong>DAP</strong> 550/4100Pa<strong>DAP</strong> 550/6270902408021070180601505012040903060203010020004000600080001000012000140001600018000m³/h070014002100280035004200490056006300m³/h055611111667222227783333388944445000l/s01943895837789721167136115561750l/s12
Utiliteit<strong>Axiaal</strong> <strong>dakventilator</strong><strong>DAP</strong><strong>DAP</strong> 630Ventilator Toerental Capaciteit Opgenomen Opgenomen Regelaar Geluidsniveau Gewicht Aansluittypevrijzuigend vermogen Stroom Zuig Pers (4m) schemaomw/min m³/h Wel A type dB(A) dB(A) kg nummer*één snelheid. wisselstroom 230V, 50Hz<strong>DAP</strong> 630/6 EC 930 9000 580 3.10 TKE 34 S 76 52 43 603één snelheid. draaistroom 400V, 50 Hz<strong>DAP</strong> 630/4 D 1380 14000 1570 3.22 TKD 40 S 81 62 48 600<strong>DAP</strong> 630/6 D 930 9000 500 1.27 TKD 14 S 76 52 44 600* In de handleiding die bij iedere <strong>DAP</strong> meegeleverd wordt, is het aansluitschema opgenomen. Aansluitschema's stellen wij u op aanvraag ter beschikking.300Pa<strong>DAP</strong> 630/4100Pa<strong>DAP</strong> 630/6270902408021070180601505012040903060203010020004000600080001000012000140001600018000m³/h0100020003000400050006000700080009000m³/h055611111667222227783333388944445000l/s0278556833111113891667194422222500l/s13
Utiliteit<strong>Axiaal</strong> <strong>dakventilator</strong><strong>DAP</strong><strong>DAP</strong> 710Ventilator Toerental Capaciteit Opgenomen Opgenomen Regelaar Geluidsniveau Gewicht Aansluittypevrijzuigend vermogen Stroom Zuig Pers (4m) schemaomw/min m³/h Wel A type dB(A) dB(A) kg nummer*één snelheid. wisselstroom 230V, 50Hz<strong>DAP</strong> 710/6 EC 920 12000 810 4.20 TKE 52 S 76 56 48 603één snelheid. draaistroom 400V, 50 Hz<strong>DAP</strong> 710/4 D 1410 19000 2370 5.30 TKD 70 S 86 66 63 609<strong>DAP</strong> 710/6 D 900 12000 690 1.75 TKD 20 S 76 56 47 600* In de handleiding die bij iedere <strong>DAP</strong> meegeleverd wordt, is het aansluitschema opgenomen. Aansluitschema's stellen wij u op aanvraag ter beschikking.400Pa<strong>DAP</strong> 710/4100Pa<strong>DAP</strong> 710/63609032080280702406020050160401203080204010020004000600080001000012000140001600018000m³/h020004000600080001000012000140001600018000m³/h055611111667222227783333388944445000l/s055611111667222227783333388944445000l/s14
Utiliteit<strong>Axiaal</strong> <strong>dakventilator</strong><strong>DAP</strong><strong>DAP</strong> 800Ventilator Toerental Capaciteit Opgenomen Opgenomen Regelaar Geluidsniveau Gewicht Aansluittypevrijzuigend vermogen Stroom Zuig Pers (4m) schemaomw/min m³/h Wel A type dB(A) dB(A) kg nummer*één snelheid. draaistroom 400V, 50 Hz<strong>DAP</strong> 800/4 D 1360 24000 3200 5.75 - 90 70 82 609<strong>DAP</strong> 800/6 D 900 15500 1050 2.55 TKD 40 S 80 60 68 600* In de handleiding die bij iedere <strong>DAP</strong> meegeleverd wordt, is het aansluitschema opgenomen. Aansluitschema's stellen wij u op aanvraag ter beschikking.400Pa<strong>DAP</strong> 800/4200Pa<strong>DAP</strong> 800/63601803201602801402401202001001608012060804040200300060009000120001500018000210002400027000m³/h020004000600080001000012000140001600018000m³/h083316672500333341675000583366677500l/s055611111667222227783333388944445000l/s15
Utiliteit<strong>Axiaal</strong> <strong>dakventilator</strong><strong>DAP</strong>GeluidPerszijdeHet geluid in dB(A), zoals dat in deselectietabel en bij de technischegegevens van alle ventilatorenafzonderlijk is aangegeven, isgemeten aan de pers (=uitblaaszijde) van de ventilator, op4 meter afstand in horizontalerichting, onder vrije veld condities,ref. 2.10 N/m. Naarmate de afstandtot de geluidsbron (= de ventilator)groter wordt, zal het geluidverminderen,met dien verstande dat bijverdubbeling van de afstand hetgeluid met 6 dB(A) afneemt; zieschets.ZuigzijdeHet geluid aan de zuigzijde van deventilator wordt in aanzienlijkemate beïnvloed door deakoestische eigenschappen van deafgezogen ruimte (geluiddempingdoor aangesloten kanalen,absorptie van de te ventilerenruimte e.d.), zodat voor het bepalendaarvan een volledigegeluidanalyse vereist is, metbehulp van de in onderstaandetabel aangegevengeluidsvermogens in de octaafbandmiddenfrequenties 125 t/m 8000Hz. Deze waarden gelden bij eenvrije aanzuiging. Bij hogeretegendrukken liggen de waardenlager.GeluidVentilator Toerental Geluidsvermogen dB ref. 10 -12 WType omw/min 125Hz 250Hz 500Hz 1000Hz 2000Hz 4000Hz 8000Hz<strong>DAP</strong> 200/2 3000 77 63 61 56 54 50 46<strong>DAP</strong> 200/4 1500 60 48 45 42 38 34 30<strong>DAP</strong> 250/2 3000 78 70 71 69 65 64 62<strong>DAP</strong> 250/4 1500 64 57 58 55 53 49 42<strong>DAP</strong> 300/2 3000 74 74 73 72 71 67 62<strong>DAP</strong> 300/4 1500 61 61 60 59 58 54 49<strong>DAP</strong> 300/6 1000 51 51 50 49 48 44 39<strong>DAP</strong> 350/2 3000 76 77 77 76 73 69 64<strong>DAP</strong> 350/4 1500 63 64 64 63 60 56 51<strong>DAP</strong> 350/6 1000 53 54 54 53 50 46 41<strong>DAP</strong> 400/4 1500 66 67 68 67 64 60 57<strong>DAP</strong> 400/6 1000 56 57 58 57 54 50 47<strong>DAP</strong> 450/4 1500 69 70 70 70 67 63 59<strong>DAP</strong> 450/6 1000 59 60 60 60 57 53 49<strong>DAP</strong> 500/4 1500 73 74 73 72 69 65 60<strong>DAP</strong> 500/6 1000 63 64 63 62 59 55 50<strong>DAP</strong> 550/4 1500 76 78 75 74 71 67 62<strong>DAP</strong> 550/6 1000 66 68 65 64 61 57 52<strong>DAP</strong> 630/4 1500 78 82 68 76 75 72 60<strong>DAP</strong> 630/6 1000 68 72 78 66 65 62 49<strong>DAP</strong> 710/4 1500 83 84 82 81 79 76 63<strong>DAP</strong> 710/6 1000 73 74 72 71 69 66 54<strong>DAP</strong> 800/4 1500 85 87 85 86 83 78 67<strong>DAP</strong> 800/6 1000 75 77 74 76 73 68 5716
Utiliteit<strong>Axiaal</strong> <strong>dakventilator</strong><strong>DAP</strong>AccessoiresVoor bijbehorende accessoires enregel- en schakelapparatuurverwijzen wij u naar dedesbetreffende hoofdstukken.Hieronder vindt u een overzicht metde accessoires die u bij dit productkunt toepassen.AccessoiresPaginaDakdoorvoerkokers (DVK, DVS) 551Dakopstanden (DOS, DOS ...G, DSA en DSL) 551Geluiddempende platen (GDP) 551Pakkingplaten (PV) 551RegelapparatuurPaginaTemperatuurregelaars (LT, LTV) 509Transformatorregelaars 1 fase 230V (TBE) 527Transformatorregelaars 3 fasen 400V (TKBD) 531Transformatorregelaars 1 fase 230V (TKBE) 535Transformatorregelaars 3 fasen 400V (TKD) 539Transformatorregelaars 1 fase 230V (TKE) 54117
