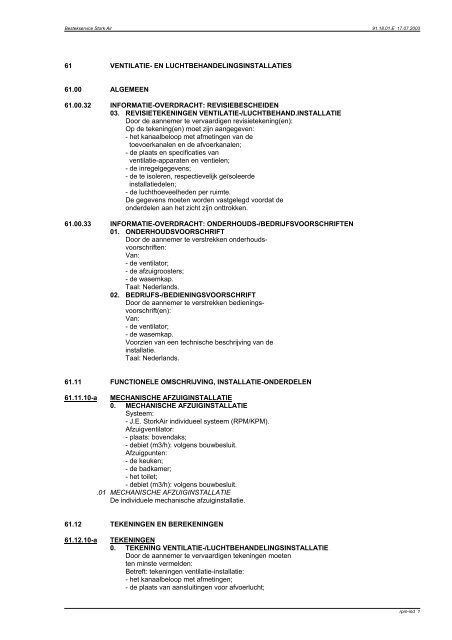

Bestekservice Stork Air 91.18.01.E 17.07.200361 VENTILATIE- EN LUCHTBEHANDELINGSINSTALLATIES61.00 ALGEMEEN61.00.32 INFORMATIE-OVERDRACHT: REVISIEBESCHEIDEN03. REVISIETEKENINGEN VENTILATIE-/LUCHTBEHAND.INSTALLATIEDoor de aannemer te vervaardigen revisietekening(en):Op de tekening(en) moet zijn aangegeven:- het kanaalbeloop met afmetingen van detoevoerkanalen en de afvoerkanalen;- de plaats en specificaties vanventilatie-apparaten en ventielen;- de inregelgegevens;- de te isoleren, respectievelijk geïsoleerdeinstallatiedelen;- de luchthoeveelheden per ruimte.De gegevens moeten worden vastgelegd voordat deonderdelen aan het zicht zijn onttrokken.61.00.33 INFORMATIE-OVERDRACHT: ONDERHOUDS-/BEDRIJFSVOORSCHRIFTEN01. ONDERHOUDSVOORSCHRIFTDoor de aannemer te verstrekken onderhoudsvoorschriften:Van:- de ventilator;- de afzuigroosters;- de wasemkap.Taal: Nederlands.02. BEDRIJFS-/BEDIENINGSVOORSCHRIFTDoor de aannemer te verstrekken bedieningsvoorschrift(en):Van:- de ventilator;- de wasemkap.Voorzien van een technische beschrijving van deinstallatie.Taal: Nederlands.61.11 FUNCTIONELE OMSCHRIJVING, INSTALLATIE-ONDERDELEN61.11.10-a MECHANISCHE AFZUIGINSTALLATIE0. MECHANISCHE AFZUIGINSTALLATIESysteem:- J.E. StorkAir individueel systeem (RPM/KPM).Afzuigventilator:- plaats: bovendaks;- debiet (m3/h): volgens bouwbesluit.Afzuigpunten:- de keuken;- de badkamer;- het toilet;- debiet (m3/h): volgens bouwbesluit..01 MECHANISCHE AFZUIGINSTALLATIEDe individuele mechanische afzuiginstallatie.61.12 TEKENINGEN EN BEREKENINGEN61.12.10-aTEKENINGEN0. TEKENING VENTILATIE-/LUCHTBEHANDELINGSINSTALLATIEDoor de aannemer te vervaardigen tekeningen moetenten minste vermelden:Betreft: tekeningen ventilatie-installatie:- het kanaalbeloop met afmetingen;- de plaats van aansluitingen voor afvoerlucht;rpm-ind 1

Bestekservice Stork Air 91.18.01.E 17.07.2003- de opstelling en specificaties van de ventilatoren ventielen;- de plaats van geluiddempers;- de inregelgegevens;- de te isoleren, respectievelijk geïsoleerdeinstallatiedelen;- de luchthoeveelheden per ruimte..01 MECHANISCHE AFZUIGINSTALLATIEDe individuele mechanische afzuiginstallatie.61.12.20-a INSTALLATIE-BEREKENING0. LUCHTKANAALBEREKENINGDoor de aannemer te vervaardigen berekening(en):- de luchtkanaalberekening(en).Uitgangspunten:- NEN 1087-2001;- NPR 1088/C1-2000.- luchtsnelheid (m/s): hoofdkanaal ten hoogste 5;in aftakking naar roosters ten hoogste 3.- geluidsniveau: volgens Bouwbesluit..01 MECHANISCHE AFZUIGINSTALLATIEDe individuele mechanische afzuiginstallatie.61.13 BEPROEVEN, INREGELEN, IN BEDRIJF STELLEN EN CONTROLEREN61.13.10-a BEPROEVEN/INREGELEN0. VENTILATIE-/LUCHTBEHANDELINGSINSTALLATIEBeproeven/inregelen.Methode:- luchtdebiet per vertrek.4. VENTILATIE-/LUCHTBEHANDELINGSINSTALLATIEDoor de aannemer te verstrekken meetrapport(en):In het rapport moet worden opgenomen:Per vertrek van elk rooster:- afvoer debiet (m3/h)..01 MECHANISCHE AFZUIGINSTALLATIEDe individuele mechanische afzuiginstallatie.61.32 METALEN KANALEN61.32.11-a METALEN KANAAL, STALEN BUIS0. AANLEG METALEN KANAALAanlegwijze:- voor montage van kanalen en hulpstukken dezeontdoen van verontreinigingen, scherpe kanten enbramen.- het beloop moet zodanig zijn dat inwendigeinspectie en reiniging mogelijk is zonderdemontage van de kanalen.Verbindingswijze:- insteekverbinding, genageld.Bevestigingswijze:- gebeugeld, h.o.h. ten hoogste 2.000 mm.1. STALEN BUIS, GEFELSTFabrikaat: Bergschenhoek.R-vent spiraalgefelste buis.Materiaal: sendzimir verzinkt staal.Diameter (mm): volgens tekening/berekening aannemer.Wanddikte (mm): standaard.Toebehoren:- BS beugel, thermisch verzinkt..01 MECHANISCHE AFZUIGINSTALLATIEDe individuele mechanische afzuiginstallatie.rpm-ind 2

Bestekservice Stork Air 91.18.01.E 17.07.200361.32.12-a METALEN KANAAL, KANAALELEMENT, STAAL0. AANLEG METALEN KANAALAanlegwijze:- voor montage van kanalen en hulpstukken dezeontdoen van verontreinigingen, scherpe kanten enbramen.Verbindingswijze:- d.m.v. koppelstuk, genageld en afgewerkt met tape.1. KANAALELEMENT, STAALFabrikaat: Bergschenhoek BV.Spirovent instortsysteem.Materiaal: thermisch verzinkt staal.Afmetingen (mm): volgens tekening/berekeningaannemer..01 MECHANISCHE AFZUIGINSTALLATIEDe ingestorte kanaalgedeelten van de individuelemechanische afzuiginstallatie.61.43 VENTILATOREN61.43.10-a VENTILATOR0. DAKVENTILATORFabrikaat: J.E. Stork Air.Pijpventilator.Type: RPM / KPM 19/24.Aansluitingen:- luchtzijdig (mm): 125.Materiaal:- ventilatorhuis: kunststof.- onderdaks deel: aluminium.Aandrijving:- wijze: direct.- elektromotorvleugelcombinatie.Elektromotor:- aansluitspanning (V): 230.Toebehoren:- werkschakelaar geïntegreerd;- snoer en perilex steker.- toerenschakelaar..01 MECHANISCHE AFZUIGINSTALLATIEDe individuele mechanische afzuiginstallatie.61.51 BINNENROOSTERS61.51.15-a ROZET0. ROZETFabrikaat: J. E. StorkAir.\Type: STK.\Type: STV.\Type: STB..01 MECHANISCHE AFZUIGINSTALLATIEAfzuigventielen in de kanaalmonden van deindividuele installaties in:- keuken;- badkamer;- toilet.61.51.31-aAFZUIGKAP0. AFZUIGKAPFabrikaat: J.E. StorkAir.Uitvoering: motorloos.Type: WK-600-3.rpm-ind 3

Bestekservice Stork Air 91.18.01.E 17.07.2003.01 MECHANISCHE AFZUIGINSTALLATIEWasemkap op het afzuigkanaal van de individuelemechanische afzuiginstallatie in de keuken.rpm-ind 4
