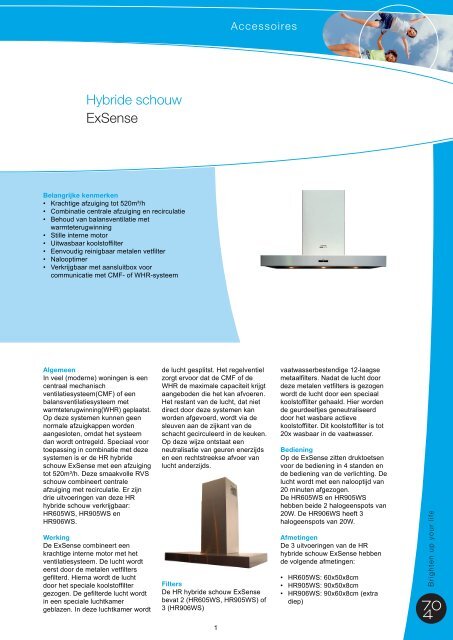

AccessoiresHybride schouwExSenseBelangrijke kenmerken• Krachtige afzuiging tot 520m³/h• Combinatie centrale afzuiging en recirculatie• Behoud van balansventilatie metwarmteterugwinning• Stille interne motor• Uitwasbaar koolstoffilter• Eenvoudig reinigbaar metalen vetfilter• Nalooptimer• Verkrijgbaar met aansluitbox voorcommunicatie met CMF- of WHR-systeemAlgemeenIn veel (moderne) woningen is eencentraal mechanischventilatiesysteem(CMF) of eenbalansventilatiesysteem metwarmteterugwinning(WHR) geplaatst.Op deze systemen kunnen geennormale afzuigkappen wordenaangesloten, omdat het systeemdan wordt ontregeld. Speciaal voortoepassing in combinatie met dezesystemen is er de HR hybrideschouw ExSense met een afzuigingtot 520m³/h. Deze smaakvolle RVSschouw combineert centraleafzuiging met recirculatie. Er zijndrie uitvoeringen van deze HRhybride schouw verkrijgbaar:HR605WS, HR905WS enHR906WS.WerkingDe ExSense combineert eenkrachtige interne motor met hetventilatiesysteem. De lucht wordteerst door de metalen vetfiltersgefilterd. Hierna wordt de luchtdoor het speciale koolstoffiltergezogen. De gefilterde lucht wordtin een speciale luchtkamergeblazen. In deze luchtkamer wordtde lucht gesplitst. Het regelventielzorgt ervoor dat de CMF of deWHR de maximale capaciteit krijgtaangeboden die het kan afvoeren.Het restant van de lucht, dat nietdirect door deze systemen kanworden afgevoerd, wordt via desleuven aan de zijkant van deschacht gecirculeerd in de keuken.Op deze wijze ontstaat eenneutralisatie van geuren enerzijdsen een rechtstreekse afvoer vanlucht anderzijds.FiltersDe HR hybride schouw ExSensebevat 2 (HR605WS, HR905WS) of3 (HR906WS)vaatwasserbestendige 12-laagsemetaalfilters. Nadat de lucht doordeze metalen vetfilters is gezogenwordt de lucht door een speciaalkoolstoffilter gehaald. Hier wordende geurdeeltjes geneutraliseerddoor het wasbare actievekoolstoffilter. Dit koolstoffilter is tot20x wasbaar in de vaatwasser.BedieningOp de ExSense zitten druktoetsenvoor de bediening in 4 standen ende bediening van de verlichting. Delucht wordt met een nalooptijd van20 minuten afgezogen.De HR605WS en HR905WShebben beide 2 halogeenspots van20W. De HR906WS heeft 3halogeenspots van 20W.AfmetingenDe 3 uitvoeringen van de HRhybride schouw ExSense hebbende volgende afmetingen:• HR605WS: 60x50x8cm• HR905WS: 90x50x8cm• HR906WS: 90x60x8cm (extradiep)1

AccessoiresHybride schouwExSenseGeluidDe motor van de ExSense heeft op1 meter afstand en op stand 4vrijblazend een geluid van 51dB(A).AansluitboxOm het systeem nog verder teoptimaliseren en het voor degebruiker nog comfortabeler temaken, is het systeem uit tebreiden met een aansluitbox. Dezeaansluitbox is eenvoudig achter deschacht te bevestigen en doormiddel van een connectorelektrisch aan te sluiten. Deaansluitbox zorgt ervoor dat hetCMF- of WHR-systeemautomatisch naar de hoogste standschakelt, zodra de ExSense wordtgebruikt. De ExSense is tebestellen met en zonderaansluitbox.AansluitingDe ExSense is niet elektrisch aante sluiten op het CMF- of WHRsysteem.Als de ExSense wordttoegepast zonder aansluitbox,moet de gebruiker bij het gebruikvan de ExSense hetventilatiesysteem handmatig op dehoogste stand zetten.Aansluitspanning 230VOpgenomen vermogen:• HR605WS en HR905WS: 240W• HR906WS: 260WAfvoer: Ø150mm2
