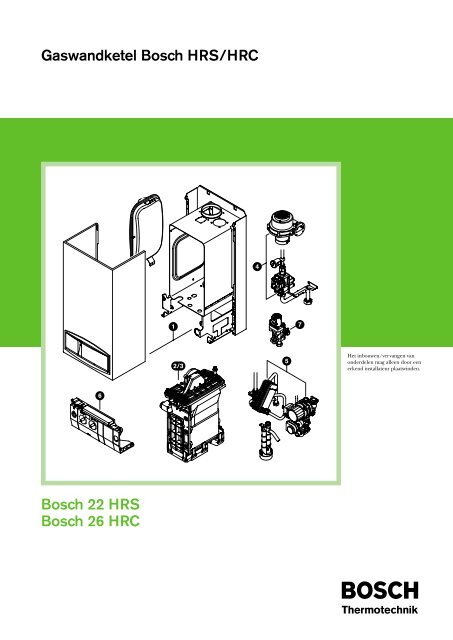

Gaswandketel Bosch HRS/HRC Bosch 22 HRS Bosch 26 HRC

Gaswandketel Bosch HRS/HRC4172/35Het inbouwen/vervangen vanonderdelen mag alleen door eenerkend installateur plaatsvinden.6Bosch 22 HRSBosch 26 HRC

Onderdelenlijst Bosch 22 HRS/26 HRC Bouwgroep 112101196591378144231152

Positie Benaming Bestelnr. PG* 22 HRS 26 HRC VAG**1 Paneel 8715506498 28 • •2 Mantel 8715401359 44 • •3 Bevestigingsset 8718006787 31 • •4 Gummi profiel 8710703182 22 • • •5 Deksel 8711000219 12 • •6 Schroef 2910612432 1 • •7 Afvoerpijp 8710725373 28 • •8 Pakkingring 8711004278 14 • •9 Pakkingring 8711004098 15 • •10 Aansluitstuk 8710725374 27 • •11 Stoppen 8710506199 15 • • •12 Klembeugel 8711301084 28 • •13 Expansievat (10L) 8715407236 44 • •14 Pakkingring 8729000181 13 • •15 Sluiting 8710506210 • •*PG = prijsgroep**VAG = voorraad advies groothandel3

Onderdelenlijst Bosch 22 HRS/26 HRC Bouwgroep 2/3131411121310159817416356324

Positie Benaming Bestelnr. PG* 22 HRS 26 HRC VAG**1 Warmtewisselaar 8715406615 64 • •2 Moer 8713301114 9 • •3 Temperatuurbegrenzer 8729000144 25 • • •4 Deksel 8711000262 31 • •5 Pakkingring 8710103153 14 • • •6 Afschermplaat 8718003836 11 • •7 Elektrodenset 8718107077 37 • • •8 Temperatuurvoeler (NTC) 8714500087 22 • • •9 Brander 8718006658 53 • • •10 Pakkingring 8711004168 30 • • •11 Huls 8710305297 15 • •12 Deksel 8715406318 50 • •13 Bevestigingsbeugel 8729000263 27 • •14 Pakkingring 8729000183 13 • •15 Bevestigingsset 8710305296 29 • •16 Onderlegring 8710100190 • •*PG = prijsgroep**VAG = voorraad advies groothandel5

Onderdelenlijst Bosch 22 HRS/26 HRC Bouwgroep 414263571798101113121415166

Positie Benaming Bestelnr. PG* 22 HRS 26 HRC VAG**1 Ventilator 8717204343 51 • • •2 Pakkingring 8729000183 13 • •3 Luchtbegrenzer 8711000257 21 • •4 Gaspijp 8710725500 23 • •5 O-ring 8710205089 1 • •6 Verzegeling 8712305092 • •7 Wartelmoer 8713301117 9 • •8 Gasregelblok (CE427) 8747003516 48 • • •9 Pakkingring 8710103165 5 • •10 Beschermkap 8710506117 3 • •11 Verzegeling 8712305023 3 • •12 Reduceerbus (propaan) 8710303073 24 • •13 O-ring (propaan) 8710205062 1 • •14 Pakkingring (3/4") 8710103043 2 • •15 Gastoevoerpijp 8710725449 34 • •16 Pakkingring (1") 8710103014 2 • •17 Beschermkap 8715503344 2 • •Ombouwset propaan 7710239072 • •(incl. codeerstekker en gaspijp)Ombouwset aardgas 7710149034 • •(incl. codeerstekker en gaspijp)*PG = prijsgroep**VAG = voorraad advies groothandel7

Onderdelenlijst Bosch 22 HRS/26 HRC Bouwgroep 5574586C23C2921032115B2113015291214272618301624B 2213A1521 22AD 3D1317282121 2822D252019182338

Positie Benaming Bestelnr. PG* 22 HRS 26 HRC VAG**1 Platenwisselaar 8715406651 43 • •2 Pakkingring (1/2") 8710103045 1 • • •3 Pakkingring (3/4") 8710103043 2 • • •4 Aanvoerleiding 8710725509 38 •5 Pakkingring (1") 8710103046 2 • • •6 Aanvoerleiding 8710725633 40 •7 Temperatuurvoeler (NTC) 8714500054 27 • •8 O-ring 8710205080 1 •9 Warmwaterverbindingspijp 8710725512 31 •10 Verbindingspijp 8710725515 24 •11 Koudwaterverbindingspijp 8710725514 27 •12 Ontluchtingspijp 8710725636 32 • •13 O-ring 8710205085 2 •14 Pomp 8717204477 49 • • •15 O-ring 8710205086 1 •16 Retourleiding 8710725516 24 •17 Retourleiding 8710725576 39 •18 Veiligheidsklep (3bar) 8717401012 24 • • •19 Driewegklep 8717010062 43 • •20 Adapter 8715504474 31 •21 Borgveer 8711200015 2 • •22 Borgveer 8711200016 1 •23 Manometer 8717208079 27 • •24 Sifon 8710725448 27 • • •25 Motor 8717204345 38 • •26 Slang 8710703178 16 • •27 Set pakkingen 8710103154 10 • • •28 O-ring 8710205087 1 • •29 Ontluchtventiel 8718505039 • • •30 Pakkingring (1") 8722880327 • •*PG = prijsgroep**VAG = voorraad advies groothandel9

Onderdelenlijst Bosch 22 HRS/26 HRC Bouwgroep 61516121314238119101465710

Positie Benaming Bestelnr. PG* 22 HRS 26 HRC VAG**1 Besturingsautomaat 8717207448 55 • •2 Print 8748300385 52 • • •3 Bescherming 8717207478 39 • •4 Schakelknop 8712000104 26 • •5 Paneel 8711000276 14 • •6 Afdichting 8711304723 23 • •7 Schroef 8713403029 1 • •8 Buissmeltveiligheid 1904521342 7 • •9 Buissmeltveiligheid 1904522730 3 • •10 Buissmeltveiligheid 1904522740 3 • •11 Stekkerset 8714404226 26 • •12 Transformator 8747201358 32 • • •13 Schroef 8713403013 2 • •14 Kabelset 8714402087 35 •14 Kabelset 8714402086 36 •15 Ontstekingskabel 8714401999 31 • • •16 Ventilatorleiding 8714411277 26 • •Zekeringsset/ 8744503010 11 • •buissmeltveiligheidsset*PG = prijsgroep**VAG = voorraad advies groothandel11

Onderdelenlijst Bosch 22 HRS/26 HRC Bouwgroep 73192052424623 227811817101011914151221161312

Positie Benaming Bestelnr. PG* 22 HRS 26 HRC VAG**1 Waterschakelaar 8717002110 42 • •2 Bovendeel 8717002105 28 •3 Schroef 8713401061 2 •4 Serviceset 8700503054 13 • •5 O-ring 8700205022 4 •6 Membraan 8700503050 13 • •7 O-ring 8700205103 1 •8 Borgveer 8714705006 2 •9 Venturi (c) 8718205184 14 •10 O-ring 8740205003 4 •11 Waterzeef 8700507056 8 •12 O-ring 8710205056 2 •13 Ventiel 8713305430 18 • •14 O-ring 8710205057 2 •15 O-ring 8700205015 5 •16 Knop 8712000046 2 •17 Overdrukveiligheid 8717401016 13 •18 O-ring 8710205029 5 •19 Microschakelaar 8717200038 12 • •20 Schroef 8713401070 1 •21 Aansluitstuk 8713305481 24 •22 Waterhoeveelheidsregelaar 8717402002 22 • •23 Schroef 8713401062 2 •24 Serviceset (incl. waterzeef) 8710503031 28 • •*PG = prijsgroep**VAG = voorraad advies groothandel13

Notities14

Notities15

B 1447(01-01) DDBosch ThermotechnikPostbus 5022130 AM Hoofddorptelefoon: 023-56 56 700fax: 023-56 56 711www.bosch-thermotechnik.nl
