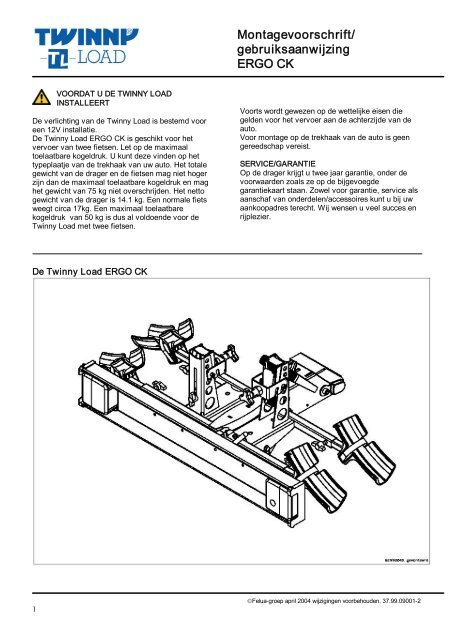

Montagevoorschrift/gebruiksaanwijzingERGO CKVOORDAT U DE TWINNY LOADINSTALLEERTDe verlichting van de Twinny Load is bestemd vooreen 12V installatie.De Twinny Load ERGO CK is geschikt voor hetvervoer van twee fietsen. Let op de maximaaltoelaatbare kogeldruk. U kunt deze vinden op hettypeplaatje van de trekhaak van uw auto. Het totalegewicht van de drager en de fietsen mag niet hogerzijn dan de maximaal toelaatbare kogeldruk en maghet gewicht van 75 kg niet overschrijden. Het nettogewicht van de drager is 14.1 kg. Een normale fietsweegt circa 17kg. Een maximaal toelaatbarekogeldruk van 50 kg is dus al voldoende voor deTwinny Load met twee fietsen.Voorts wordt gewezen op de wettelijke eisen diegelden voor het vervoer aan de achterzijde van deauto.Voor montage op de trekhaak van de auto is geengereedschap vereist.SERVICE/GARANTIEOp de drager krijgt u twee jaar garantie, onder devoorwaarden zoals ze op de bijgevoegdegarantiekaart staan. Zowel voor garantie, service alsaanschaf van onderdelen/accessoires kunt u bij uwaankoopadres terecht. Wij wensen u veel succes enrijplezier.De Twinny Load ERGO CK1ÓFelua­groep april 2004 wijzigingen voorbehouden. 37.99.09001­2

Montagevoorschrift/gebruiksaanwijzingERGO CKPositienummerArtikelnummerOmschrijving Aantal1 Onderframe ERGO CK 12 Bovenframe CK 13 62.99.62781 Lichtbak 14 62.99.02009 Crankklem 25 62.99.62030 Wielgoot 46 52.99.02410 ERGO­koppeling 12ÓFelua­groep april 2004 wijzigingen voorbehouden. 37.99.09001­2

Montagevoorschrift/gebruiksaanwijzingERGO CKPositienummerArtikelnummerOmschrijving Aantal1 Onderframe ERGO CK 12 Stootbuffer zwart 23 Bout M8x20 24 Zelfborgende moer M8 65 Kunststof sluitring M8 46 Kunststofring 30x8x1 27 Afstandring 8x19x6 28 Binnenzeskantbout M8x16 29 Binnenzeskantbout M8x25 2PositienummerArtikelnummerOmschrijving Aantal1 Bovenframe CK 12/3 62.99.66720 Bev.middelen wielgootjes 24 37.99.02005 Crankhouder 25 37.99.02006GV Inlay crankhouder 26 37.99.02007 Wig Crankhouder 27 Bout M8x20 28 Pen crankhouder 29 Verende borgclip 210 Vleugelknop 211 37.99.03003 Borging CK 112 Bout M5x40 213 Zelfborgende moer M5 214 Grendel CK 115 Handgreeep 10x75 zwart 116­17­ 62.99.67009 Veerset grendel CK 11819 37.99.03004 Afdekprofiel CK 1PositienummerArtikelnummerOmschrijving Aantal1 Lichtbak 12/3/4 Bev.middelen lichtbak 25 62.99.62100 Beschermkap 1 set6 Lamp 27 Kabelset 7­polig 18/9 Bev.middelen lamp 262.99.62781 Lichtbak compleet 110 Afstandbus 2iBevestig de lichtbak zodanig aan de drager,dat de lamp met de sticker “RIGHT” aan derechterkant komt.Boor in de kentekenplaat twee gaten opzodanige afstand van elkaar, dat dezeafstand overeenkomt met de afstand van detwee montagegaten in de lichtbak.Monteer de kentekenplaat en de lichtbakgelijktijdig.3ÓFelua­groep april 2004 wijzigingen voorbehouden. 37.99.09001­2

Montagevoorschrift/gebruiksaanwijzingERGO CKPositienummerArtikelnummerOmschrijving Aantal1 Crankklem 12 Sterbout blauw 162.99.02009 Crankklem + sterbout blauw 1PositienummerArtikelnummerOmschrijving Aantal1 Wielgoot kunststof 42 Riempje blauw 462.99.62030 Wielgoot + riempje 14ÓFelua­groep april 2004 wijzigingen voorbehouden. 37.99.09001­2

Montagevoorschrift/gebruiksaanwijzingERGO CKPositienummerArtikelnummerOmschrijving Aantal1 Samenstelling binnenwerk 12 Hoofdbalk 13 Lagerbus 44 Kunststofring 10.5x18x1.5 25 Pasbout M8x10x12 46 37.99.02426 Stootdop zwart 17 AVK moer 28 37.99.02424 Handgreep blauw 19 Binnenzeskantbout M6x16 210 21.29.62410 Inbouwcilinderslot 152.99.02410 ERGO­koppeling compleet 1AccessoiresDe Twinny Load is uit te breiden met de volgende accessoires:­ Voorvorkklem (vooras­bevestiging) voor sport/racefietsen­ Ski­hulpstuk­ TRIO, uitbreidingsset voor een 3 e fietsVoor meer informatie zie www.twinnyload.nl5ÓFelua­groep april 2004 wijzigingen voorbehouden. 37.99.09001­2

Montagevoorschrift/gebruiksaanwijzingERGO CKVOOR GEBRUIK DE KOGEL ONTVETTENHet plaatsen van de Twinny LoadHet afnemen van de Twinny Load41Diefstalbeveiliging52361. Open het klemmechaniek door de sleutel van het slot met de klok mee te draaien en vast tehouden terwijl u de vergrendellip naar de lichtbakzijde beweegt. Plaats de Twinny load onder eenhoek van circa 45° boven de trekhaak en laat het klemmechaniek over de kogel zakken.2. Beweeg de zijde van de lichtbak naar beneden.3. De vergrendeling van het klemmechaniek sluit. U hoort een “klik”.4. Om de drager van de trekhaak af te nemen wederom de sleutel van het slot met de klokmeedraaien en vasthouden terwijl u de vergrendellip naar de lichtbakzijde beweegt. Delichtbakzijde zal enkele centimeters omhoog komen5. Beweeg de zijde van de lichtbak omhoog.6. Neem de Twinny Load van de trekhaak.!Bij het afnemen de Twinny Load 1 á 2 cm naar de auto toe bewegen, zodat hetklemmechaniek vrij komt van de kogel.DiefstalbeveiligingNeem de sleutel uit het slot.De vergrendellip kan nu het klemmechaniek niet meer ontgrendelen.Het is aan te bevelen om tijdens het rijden geen sleutel in het slot te laten zitten6ÓFelua­groep april 2004 wijzigingen voorbehouden. 37.99.09001­2

Montagevoorschrift/gebruiksaanwijzingERGO CKHet plaatsen van de fietsenHet plaatsen van de fietsen op deTwinny Load ERGO CK.1. Plaats de fiets die het dichtst bij de auto komt methet linker pedaal naar beneden en met hettrapashuis in de crankhouder.2. haak de crankklem over de nokken en fixeer defiets door het aandraaien van sterbout. Het is geenbezwaar als het trapashuis na fixatie niet meervolledig in de crankhouder ligt.3. Borg met riempjes de wielen in de wielgootjes.Zorg ter voorkoming van beschadiging van develgen ervoor, dat de riemgesp tegen de flank vanhet wielgootje aanligt. Voor de maximaleverstelbaarheid van de wielgootjes monteerd u deriemgespen naar het hart van de Twinny Load.Op de zelfde wijze plaats u de tweede fiets.InstellingenMet de Twinny Load ERGO CK zijn verschillendeinstellingen mogelijk. Hierdoor zijn de meeste combinatiesvan fietsen te vervoeren:1. Uw fiets heeft gebogen cranks waardoor de fietsenelkaar raken. Door het in hoogte verstellen van devleugelknop (a) kunt u de crankhouder meer ofminder scheefstellen, waardoor de kromming vande crank wordt gecompenseerd2. De beide fietsen raken elkaar met zadel en stuur.Door respectievelijk in­ en uitschuiven van dewielgootjes kunnen de fietsen ten opzichte vanelkaar voor­ of achterover geplaatst worden.Hierdoor krijgen zadel en stuur meer ruimte.3. Het pedaal raakt de onderplaat van decrankzuil.Verstel de wielgootjes zodanig dat hetpedaal vrij blijft van de onderplaat.De verstelling van de wielgootjes is te weinig. Door de penvan de crankhouder in een hogere c.q. lagere positie testellen komen de wielgootjes in een voor uw fiets geschikterinstellingsbereik. De pen van de crankhouder is uitneembaarna het verwijderen van de verende borgclip.Hoe een fiets met een rechte crank te plaatsen op eenTwinny Load ERGO CK?1. Stel de wielgootjes zo af dat de bovenzijde van decrankhouder vrij komt.2. Schuif de wig (3) naar het laagste punt.3. Plaats de crank (1) in de crankhouder (2).4. Hang de crankklem met de sterbout(4) om dedaarvoor bestemde nokken.5. Draai de sterbout (4) aan.7ÓFelua­groep april 2004 wijzigingen voorbehouden. 37.99.09001­2

Montagevoorschrift/gebruiksaanwijzingERGO CKKantelen van de drager1. Pak met de linkerhand de zadelpen of hetfietsframe en met de rechterhand de grendelvan het kantelmechanisme vast. Beweeg degrendel omhoog, zodanig dat de grendel uit deborging komt.2. Beweeg de grendel naar u toe (houd dezevast) en beweeg de fietsen rustig achterovertot in de laagste (rust)stand. (zie afbeelding)In deze stand is de bagageruimte van uw autotoegankelijk.3. Pak de zadelpen of het fietsframe vast enbeweeg de fietsen terug in de oorspronkelijkestand, zodanig dat de grendel weer in het gatterug klikt.4. Pak de grendel met de rechterhand vast enDUW DE GRENDEL TERUG IN DEBORGING.Belangrijk:Controleer altijd of de grendel in het gat zit en geborgd is.8ÓFelua­groep april 2004 wijzigingen voorbehouden. 37.99.09001­2
