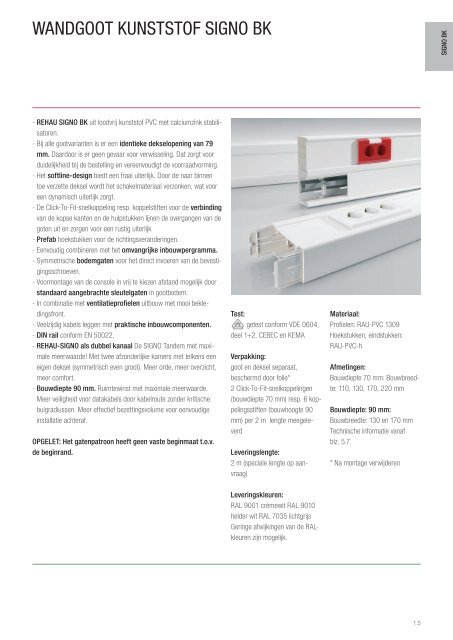

WANDGOOT KUNSTSTOF SIGNO BK
SIGNO BK
- REHAU SIGNO BK uit loodvrij kunststof PVC met calciumzink stabilisatoren.
- Bij alle gootvarianten is er een identieke dekselopening van 79
mm. Daardoor is er geen gevaar voor verwisseling. Dat zorgt voor
duidelijkheid bij de bestelling en vereenvoudigt de voorraadvorming.
- Het softline-design biedt een fraai uiterlijk. Door de naar binnen
toe verzette deksel wordt het schakelmateriaal verzonken, wat voor
een dynamisch uiterlijk zorgt.
- De Click-To-Fit-snelkoppeling resp. koppelstiften voor de verbinding
van de kopse kanten en de hulpstukken lijnen de overgangen van de
goten uit en zorgen voor een rustig uiterlijk
- Prefab hoekstukken voor de richtingsveranderingen.
- Eenvoudig combineren met het omvangrijke inbouwpergramma.
- Symmetrische bodemgaten voor het direct invoeren van de bevestigingsschroeven.
- Voormontage van de console in vrij te kiezen afstand mogelijk door
standaard aangebrachte sleutelgaten in gootbodem.
- In combinatie met ventilatieprofielen uitbouw met mooi bekledingsfront.
- Veelzijdig kabels leggen met praktische inbouwcomponenten.
- DIN rail conform EN 50022.
- REHAU-SIGNO als dubbel kanaal De SIGNO Tandem met maximale
meerwaarde! Met twee afzonderlijke kamers met telkens een
eigen deksel (symmetrisch even groot). Meer orde, meer overzicht,
meer comfort.
- Bouwdiepte 90 mm. Ruimtewinst met maximale meerwaarde.
Meer veiligheid voor datakabels door kabelroute zonder kritische
buigradiussen. Meer effectief bezettingsvolume voor eenvoudige
installatie achteraf.
OPGELET: Het gatenpatroon heeft geen vaste beginmaat t.o.v.
de beginrand.
Test:
getest conform VDE 0604,
deel 1+2. CEBEC en KEMA
Verpakking:
goot en deksel separaat,
beschermd door folie*
2 Click-To-Fit-snelkoppelingen
(bouwdiepte 70 mm) resp. 6 koppelingsstiften
(bouwhoogte 90
mm) per 2 m lengte meegeleverd
Leveringslengte:
2 m (speciale lengte op aanvraag)
Materiaal:
Profielen: RAU-PVC 1309
Hoekstukken, eindstukken:
RAU-PVC-h
Afmetingen:
Bouwdiepte 70 mm: Bouwbreedte:
110, 130, 170, 220 mm
Bouwdiepte: 90 mm:
Bouwbreedte: 130 en 170 mm
Technische informatie vanaf
blz. 5.7
* Na montage verwijderen
Leveringskleuren:
RAL 9001 crèmewit RAL 9010
helder wit RAL 7035 lichtgrijs
Geringe afwijkingen van de RALkleuren
zijn mogelijk.
1.5

110
79
130
79
170
79
70
70
70
SIGNO BK SIGNO BK SIGNO BK
Nom. maat hoogte/breedte 70/110 70/130 70/170
binnendiameter mm 2 5470 6720 9230
Goot RAU-PVC 1309
RAL 9001 crèmewit 727027-100 727067-100 727107-100
RAL 9010 helder wit 727057-100 727097-100 727137-100
RAL 7035 lichtgrijs 727047-100 727087-100 727127-100
Verpakkingseenheid m 12 12 12
deksel RAU-PVC 1309
RAL 9001 crèmewit 726647-100 726647-100 726647-100
RAL 9010 helder wit 726109-100 726109-100 726109-100
RAL 7035 lichtgrijs 726129-100 726129-100 726129-100
Verp. eenheid m 60 60 60
Zaagsnede-afdekking RAL 9001 crèmewit 726259-100 726299-100 726339-100
goot (2-delig) RAL 9010 helder wit 726269-100 726309-100 726349-100
Met dubbelzijdig RAL 7035 lichtgrijs - 726329-100 726369-100
plakband Verpakkingseenheid m 5 (= 10 delen) 5 (= 10 delen) 5 (= 10 delen)
Zaagsnede-afdekking deksel RAL 9001 crèmewit 265012-100 265012-100 265012-100
RAL 9010 helder wit 261479-100 261479-100 261479-100
RAL 7035 lichtgrijs 264992-100 264992-100 264992-100
Verpakkingseenheid m 10 10 10
Wand/plafond doorvoerraam 3-voudig wit (als RAL 9010) 258916-100 258936-100 258956-100
Verp. eenheid st. 5 5 5
4-voudig wit (als RAL 9010) 258926-100 258946-100 258966-100
Verp. eenheid st. 5 5 5
Koppeling goot PVC 284419-100 284419-100 284419-100
Verpakkingseenheid m 10 10 10
1.6

*Nieuw: Hoekstukken en eindstukken
SIGNO BK
SIGNO BK SIGNO BK SIGNO BK
Nom. maat hoogte/breedte 70/110 70/130 70/170
binnendiameter mm 2 5470 6720 9230
Binnenhoek* RAL 9001 crèmewit 286628-410 286638-410 286648-410
RAL 9010 helder wit 286628-510 286638-510 286648-510
RAL 7035 lichtgrijs 286628-610 286638-610 286648-610
Maat „a” mm 200 200 200
Verpakkingseenheid m 1 1 1
a
buitenhoek* RAL 9001 crèmewit 286658-410 286668-410 286678-410
RAL 9010 helder wit 286658-510 286668-510 286678-510
RAL 7035 lichtgrijs 286658-610 286668-610 286678-610
Maat „a” mm 200 200 200
Verpakkingseenheid m 1 1 1
a
vlakke hoek* RAL 9001 crèmewit 286688-410 286698-410 286708-410
RAL 9010 helder wit 286688-510 286698-510 286708-510
RAL 7035 lichtgrijs 286688-610 286698-610 286708-610
Maat „a” mm 200 200 250
Verpakkingseenheid m 1 1 1
a
T-stuk RAL 9001 crèmewit 727728-100 727898-100 726069-100
RAL 9010 helder wit 727738-100 727908-100 726079-100
RAL 7035 lichtgrijs 727758-100 727928-100 726099-100
Maat „a” mm 300/150 300/150 300/150
Verpakkingseenheid m 1 1 1
Eindstuk* RAL 9001 crèmewit 286598-410 286608-410 286618-410
RAL 9010 helder wit 286598-510 286608-510 286618-510
RAL 7035 lichtgrijs 286598-610 286608-610 286618-610
Verpakkingseenheid m 5 5 5
1.7

NIEUW: WANDGOOT SIGNO
VOORBEDRADE CONTACTDOOS CUBICO VOOR WANDGOOT SIGNO
Voorbedrade contactdoos voor wandgoot SIGNO CUBICO: Insteken,
inbouwen, besparen
Optisch fraai maar toch uiterst robuust: met de nieuwe generatie
contactdoos voor wandgoot SIGNO combineert REHAU moderne techniek
met bedieningscomfort en een hoogwaardige verschijning:
- Voorbedrade randaarde-contactdoos 2- en 3-voudig
- Uit halogeenvrij kunststof
- Inbouw in alle materiaal- en afmetingsvarianten van de wandgoot
REHAU SIGNO
- Zonder extra dekselafdekramen
- Weinig voorraad nodig
- Doordachte techniek in combinatie met perfect uiterlijk
CUBICO
Clevere montage:
Gootinbouwtechniek met duidelijke meerwaarde
- Geen tijdrovend bedraden van afzonderlijke wandcontactdozen
- Kabels in looprichting kanaal aansluiten
- Kabel eenvoudig buiten het kanaal aansluiten
- Schroefloze steekklemmen, zeer compact model zorgt voor veel
plaats bij het leggen van de kabels in de goot
- Kabels kunnen probleemloos boven- en onderlangs de ingebouwde
wandcontactdozen worden gelegd
- Meerdere wandcontactdozen direct aan elkaar schakelen en direct
bedraden (geen extra dekselafdekramen nodig)
- Veilige bekabeling dankzij trekontlasting
- Schroefloze montage met excentersluiting
Test:
getest conform VDE 0620,
deel 1
Uitlevering:
alle voorbedrade wandcontactdozen
voor wandgoten worden
samen met bevestigingsmateriaal
en afdekramen geleverd.
Voor speciale markering van
de stroomcircuits:
groen (als RAL 6018)
oranje (als RAL 2004)
rood (als RAL 3000)
Technische informatie vanaf
blz. 5.17
Leveringskleuren:
RAL 9001 crèmewit
RAL 9010 helder wit
RAL 7035 lichtgrijs
Geringe afwijkingen van de
RAL-kleuren zijn mogelijk.
1.33

NIEUW
CONTACTDOOS CUBICO VOOR WANDGOOT
SIGNO
bestaande uit voorbedrade contactdooseenheid,
draagbox en afdekraam
Artikel-Nr.
2-voudige contactdoos RAL 9001 crèmewit 720008-410
voor wandgoot CUBICO RAL 9010 helder wit 720008-510
incl. afdekramen RAL7035 lichtgrijs 720008-610
Verp. eenheid st. 1
2-voudige contactdoos RAL 9001 crèmewit 720028-410
voor wandgoot CUBICO RAL 9010 helder wit 720028-510
incl. afdekramen met tekstvenster RAL7035 lichtgrijs 720028-610
rood (als RAL 3000) 720028-110
groen (als RAL 6018) 720028-120
oranje (als RAL 2004) 720028-130
Verp. eenheid st. 1
2-voudige contactdoos RAL 9001 crèmewit 720018-410
voor wandgoot CUBICO RAL 9010 helder wit 720018-510
met verhoogde aanrakingsveiligheid RAL7035 lichtgrijs 720018-610
incl. afdekramen Verp. eenheid st. 1
3-voudige contactdoos RAL 9001 crèmewit 730008-410
voor wandgoot CUBICO RAL 9010 helder wit 730008-510
incl. afdekramen RAL7035 lichtgrijs 730008-610
Verp. eenheid st. 1
3-voudige contactdoos RAL 9001 crèmewit 730028-410
voor wandgoot CUBICO RAL 9010 helder wit 730028-510
incl. afdekramen met tekstvenster RAL7035 lichtgrijs 730028-610
rood (als RAL 3000) 730028-110
groen (als RAL 6018) 730028-120
oranje (als RAL 2004) 730028-130
Verp. eenheid st. 1
3-voudige contactdoos RAL 9001 crèmewit 730018-410
voor wandgoot CUBICO RAL 9010 helder wit 730018-510
met verhoogde aanrakingsveiligheid, RAL7035 lichtgrijs 730018-610
incl. afdekramen Verp. eenheid st. 1
2-voudige contactdoos RAL 9001 crèmewit 720650-410
voor wandgoot CUBICO RAL 9010 helder wit 720650-510
met Wieland 3 x 1,5 mm² Verp. eenheid st. 1
2-voudige contactdoos RAL 9001 crèmewit 720660-410
voor wandgoot CUBICO RAL 9010 helder wit 720660-510
met Wieland 3 x 2,5 mm² Verp. eenheid st. 1
3-voudige contactdoos RAL 9001 crèmewit 734060-410
voor wandgoot CUBICO RAL 9010 helder wit 734060-510
met Wieland 3 x 1,5 mm² Verp. eenheid st. 1
3-voudige contactdoos RAL 9001 crèmewit 734070-410
voor wandgoot CUBICO RAL 9010 helder wit 720650-510
met Wieland 3 x 2,5 mm² Verp. eenheid st. 1
1.34

WANDGOOT SIGNO SCHAKELMATERIAAL
Voor het inbouwen van schakelmateriaal, zowel 230 V- als 400 V-apparaten,
biedt REHAU u een omvangrijk programma inbouw. Toebehoren:
- Inbouwdozen 1-voudig / 2-voudig
- 1-voudige contactdoos voor wandgoot
- Wissel-/serieschakelaar
- Inbouw-unit voor data-apparaten
- Data-aansluitdozen
- CEE-inbouwdoos en afdekplaten
- Automaten-inbouweenheid
- enz.
Inbouw
1-voudige contactdoos, tuimelschakelaar en data-aansluitdoos in
hetzelfde design als de nieuwe 2-voudige/3-voudige contactdoos
voor wandgoot SIGNO CUBICO en kenmerken zich dus ook met een
eenduidige verschijningsvorm.
Technische informatie vanaf
blz. 5.5
1.35

Wandgoot SIGNO
Artikel-Nr.
Inbouwdoos 1-voudig blauw 268581-200
Verp. eenheid st. 10
Inbouwdoos 2-voudig blauw 727771-100
Verp. eenheid st. 5
Lasdoos 236567-001
Verp. eenheid st. 5
Bevestigingsbeugel voor 269032-100
Zuilmontage Verp. eenheid st. 20
Trekontlasting 252066-100
Verp. eenheid st. 100
1-voudig contactdoos voor wandgoot RAL 9001 crèmewit 710128-410
CUBICO (zonder afdekraam) RAL 9010 helder wit 710128-510
RAL 7035 lichtgrijs 710128-610
rood (als RAL 3000) 710128-110
groen (als RAL 6018) 710128-120*
oranje (als RAL 2004) 710128-130*
Verp. eenheid st. 20
NIEUW
1-voudig contactdoos voor wandgoot RAL 9001 crèmewit 710138-410
met verhoogde aanrakingsveiligheid RAL 9010 helder wit 710138-510
Verp. eenheid st. 20
NIEUW
Wisselschakelaar + wip RAL 9001 crèmewit 287178-410
(zonder afdekraam) RAL 9010 helder wit 287178-510
RAL 7035 lichtgrijs 287178-610*
Verp. eenheid st. 20
NIEUW
Serieschakelaar + wip RAL 9001 crèmewit 287188-410
(zonder afdekraam) RAL 9010 helder wit 287188-510
RAL 7035 lichtgrijs 287188-610*
Verp. eenheid st. 20
NIEUW
* Niet standaard - Minimale afname en levertijd op aanvraag
1.36

Wandgoot REHAU SIGNO toebehoren.
Afdekramen voor 1-voudige wandcontactdozen,
schakelaars en dataaansluitdozen
Artikel-Nr.
1-voudig afdekraam RAL 9001 crèmewit 287148-410
RAL 9010 helder wit 287148-510
Verp. eenheid st. 10
NIEUW
1-voudig afdekraam RAL 9001 crèmewit 287218-410
met tekstvenster RAL 9010 helder wit 287218-510
RAL 7035 lichtgrijs 287218-610
rood (als RAL 3000) 287218-110
groen (als RAL 6018) 287218-120*
oranje (als RAL 2004) 287218-130*
Verp. eenheid st. 10
NIEUW
Inbouw
2-voudig afdekraam RAL 9001 crèmewit 287158-410
RAL 9010 helder wit 287158-510
Verp. eenheid st. 10
NIEUW
2-voudig afdekraam RAL 9001 crèmewit 287758-410
met tekstvenster RAL 9010 helder wit 287758-510
RAL 7035 lichtgrijs 287758-610
Verp. eenheid st. 10
NIEUW
* Niet standaard - min. afleverhoeveelheid en levertijd op aanvraag.
1.37

Wandgoot SIGNO toebehoren
Data-aansluitdozen
Artikel-Nr.
Inbouwdoos voor data zwart 291875-100
Verp. eenheid st. 10
Bevestigingsbeugel voor 269032-100
montage wandgoot als zuil Verp. eenheid st. 20
Telefoonaansluiting Cat.3 2x 244453-100
RJ 11/12 8/8 Verp. eenheid st. 10
Data-aansluiting Cat. 5e 242143-101
2 x RJ 45 tot 100 MHz. 1) 2) Verp. eenheid st. 10
Data-aansluiting Cat.6 als RAL 9010 283752-100
2 x RJ 45 tot 250 MHz. 1) 2) Verp. eenheid st. 10
Centraalplaat voor data-aansluiting RAL 9001 crèmewit 287168-410
Cat. 3, cat. 5e of cat. 6 2) 3) RAL 9010 helder wit 287168-510
RAL 7035 lichtgrijs 287168-610
Verp. eenheid st. 10
NIEUW
1)
OPGELET! - Toegepaste eindapparaten moeten zijn voorzien van een volledig bezette RJ45-connector!
2)
Centrale plaat (art.nr. 287168) moet in de gewenste kleur (crèmewit/helder wit/lichtgrijs) afzonderlijk worden besteld!
3)
Centrale plaat (art.nr. 287168) passend voor volgende data-apparaten: Rutenbeck, BTR, Brand-Rex, (Ackermann), Tyco (AMP)
1.38

Wandgoot SIGNO toebehoren
CEE-inbouwprogramma en overige
toebehoren
Artikel-Nr.
CEE-Inbouwdoos zwart 268591-100
Verp. eenheid st. 5
Afdekplaat voor CEE- inbouwdoos 4) RAL 9001 crèmewit 726539-100
RAL 9010 helder wit 726549-100
RAL 7035 lichtgrijs 726569-100
Verp. eenheid st. 10
CEE-flens 4) RAL 9001 crèmewit 727751-100
RAL 9010 helder wit 727222-100
RAL 7035 lichtgrijs 727242-100
Verp. eenheid st. 1
Inbouw
Automaten-inbouweenheid als RAL 9010 267699-100
3-voudig Verp. eenheid st. 1
Transparant deksel met afdekplaat voor RAL 9001 crèmewit 267239-100
Automaten-inbouweenheid RAL 9010 helder wit 267249-100
(afsluitbaar) RAL 7035 lichtgrijs 267269-100 *
Verp. eenheid st. 1
Klemmeneenheid als RAL 9010 267279-100 *
Verp. eenheid st. 1
Safety-Unit incl. deksel als RAL 9010 264281-100 *
(overspanningsbeveiliging Verp. eenheid st. 1
met opgen. netfilter)
4)
Lijst inbouwapparaten zie blz. 5.23
* Niet standaard - min. afname 5 stuks, levertijd op aanvraag
1.39

Wandgoot SIGNO voorbedrade contactdoos
voor wandgoot
(oud programma)
UITLOOP!
2-voudige contactdoos RAL 9001 crèmewit 726499-100
Voorbedraad incl. afdekramen RAL 9010 helder wit 727379-100
RAL 7035 lichtgrijs 727369-100
Verp. eenheid st. 1
2-voudige contactdoos RAL 9001 crèmewit 727901-100
Voorbedraad incl. afdekramen met RAL 9010 helder wit 727911-100
tekstvenster RAL 7035 lichtgrijs 727931-100
RAL 7030 steengrijs 727921-100*
rood (als RAL 3003) 726254-100
groen (als RAL 6018) 726264-100
oranje (als RAL 2004) 726744-100
Verp. eenheid st. 1
2-voudige contactdoos RAL 9001 crèmewit 727861-100*
Voorbedraad incl. afdekramen met RAL 9010 helder wit 727871-100
kinderbeveiliging RAL 7035 lichtgrijs 727891-100*
RAL 7030 steengrijs 727881-100*
Verp. eenheid st. 1
2-voudige contactdoos RAL 9001 crèmewit 727941-100*
Voorbedraad incl. afdekramen met RAL 9010 helder wit 727951-100*
kinderbeveiliging en tekstvenster RAL 7035 lichtgrijs 727971-100*
RAL 7030 steengrijs 727961-100*
Verp. eenheid st. 1
3-voudige contactdoos RAL 9001 crèmewit 732011-100
Voorbedraad incl. afdekramen RAL 9010 helder wit 732021-100
RAL 7035 lichtgrijs 732041-100
RAL 7030 steengrijs 732031-100*
Verp. eenheid st. 1
3-voudige contactdoos RAL 9001 crèmewit 732091-100
Voorbedraad incl. afdekramen met RAL 9010 helder wit 732101-100
tekstvenster RAL 7035 lichtgrijs 732121-100*
RAL 7030 steengrijs 732111-100*
rood (als RAL 3003) 732171-100
groen (als RAL 6018) 732181-100
oranje (als RAL 2004) 732191-100
Verp. eenheid st. 1
3-voudige contactdoos RAL 9001 crèmewit 732051-100*
Voorbedraad incl. afdekramen RAL 9010 helder wit 732061-100
met kinderbeveiliging RAL 7035 lichtgrijs 732081-100*
RAL 7030 steengrijs 732071-100*
Verp. eenheid st. 1
* niet standaard. Levertijd op aanvraag (min. afname 20 st.)
Uitloop: wordt vervangen door de nieuwe contactdoos voor wandgoot SIGNO CUBICO (zie blz. 1.32)
1.40

Wandgoot SIGNO toebehoren
Data-aansluitdozen
(oud programma)
UITLOOP!
Combiramen voor datadoos RAL 9001 crèmewit 283756-301
RAL 9010 helder wit 283756-300
Verp. eenheid st. 10
Deksel/centrale plaat voor RAL 9001 crèmewit 283754-301
aansluiteenheid UAE-cat. 5 of RAL 9010 helder wit 283754-300
cat. 6 Verp. eenheid st. 10
Universele aansluiteenheid RAL 9001 crèmewit 726032-100 *
UAE WE 8/8 RAL 9010 helder wit 726042-100 *
incl. afdekramen met tekstvenster Verp. eenheid st. 1
Inbouw
* niet standaard Levertijd op aanvraag - min. afname 20 stuks
1.41
