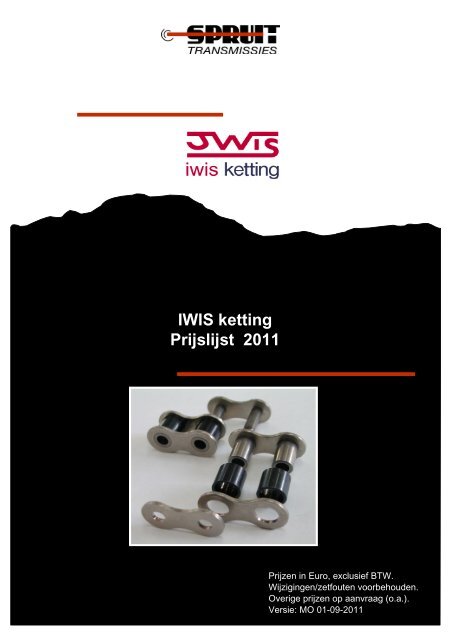

IWIS ketting

Prijslijst 2011

Prijzen in Euro, exclusief BTW.

Wijzigingen/zetfouten voorbehouden.

Overige prijzen op aanvraag (o.a.).

Versie: MO 01-09-2011

Inhoudsopgave

IWIS ketting smering VP6-kombi superplus 2

Pagina

IWIS standaard precisierollenketting 3

Kettingonderdelen en verbindingsschakels

IWIS ASA precisierollenketting 5


IWIS speciale precisierollenketting 7

IWIS vernikkelde (NI) precisieketting

IWIS CR precisieketting

IWIS langesteek (LR) precisieketting

IWIS megalife precisierollenketting 11


IWIS NanoChain 14

Staande meenemers 16

Gebogen menemers 17

Transportketting 18

U-beugelketting en verlengde pennen 19

Flyerketting en eindschakels 20

Automatische kettingspanners AMS 21

Montage en demontage gereedschap 22

1

IWIS precisieketting

IWIS precisieketting staat voor een hoge nauwkeurigheid, bedrijfszekerheid en uitstekende kwaliteit.

Dankzij nieuwe Super Longlife (SL) techniek is het gelukt de scharnierpuntslijtage van pen en bus tot een

minimum te beperken. Deze verhoogde slijtvastheid komt het best tot zijn recht bij kritische toepassingen,

zoals mechanisch extreem belaste aandrijvingen. Standtijd verdubbeling ten opzichte andere merken is bij

IWIS geen uitzondering!

Tijd is geld. Machinestops en voor reparatie en onderhoud betekenen productievermindering en zijn

daarom bijzonder kostbaar. Met IWIS ketting beperkt u dergelijke vertragingen en bespaart u veel geld.

Tevens gaan uw kettingwielen ook nog eens langer mee als de ketting minder snel slijt.

Enkele belangrijke IWIS kenmerken zijn:

• Hogere bedrijfszekerheid door een breukbelasting die ca. 20% boven de DIN-norm ligt;

• Praktisch geen inloopverlenging omdat elke ketting standaard wordt voorgerekt

met 50-60% van de breukbelasting;

• Hogere lengtenauwkeurigheid. Deze ligt standaard op de helft van de DIN-norm, te weten binnen

de 0,075% (=0,75mm per 1000mm ketting). Op verzoek maakt IWIS ook 1/3 DIN (=0,05%)

lengtenauwkeurigheid, of zelfs nog nauwkeuriger;

• Langere levensduur doordat de ketting standaard is voorgesmeerd met een hoogwaardig

smeermiddel (dus niet alléén conserveringsolie als bij sommige merken);

• Langere levensduur door SL-pennen, deze hebben een oppervlaktehardheid van meer dan

1000HV, hetgeen de scharnierpuntslijtage uitstelt waardoor de ketting minder snel verlengt.

Concurrenten hebben doorgaans een hardheid van ca. 720HV.

• Nauwkeurige en betrouwbare rollen. Alle IWIS kettingen zijn standaard voorzien van naadloze

diepgetrokken rollen, wat garant staat voor een hogere vermoeiingssterkte. De rol wordt koud

getrokken. Dit is de enige rol die de 10 miljoen pulsentest overleeft (zie figuur 2);

• Optimale interactie met het kettingwiel door een facetrand aan de binnenschakels;

• Eenvoudig te breken zonder slijpgereedschap. De kettingen van 3/8” t/m 1” volgens DIN8187

zijn voorzien van geschouderde pennen (zie figuur 1). Tevens wordt de binnenschakel hierdoor

niet beschadigd.

Figuur 1

Figuur 2

De unieke IWIS geschouderde

SL-pen

Speciaal smering

IWIS ketting wordt standaard voorzien van hoogwaardige smeringen om onder

normale bedrijfsomstandigheden en onderhoud een maximale levensduur te

verzekeren. Voor speciale bedrijfsomstandigheden zoals:

- Hoge temperaturen

- Vochtige omgevingen

- Aggressieve stoffen

- Stof omgeving

Leveren wij tegen meerprijs speciale smeringen.

Voor het onderhoud van de ketting werd onze VP6-Kombi superplus

ontwikkeld met een breed werkingsspectrum. VP6-Kombi superplus reduceert

slijtage, ook bij hoge belastingen.

IWIS kettingsmering VP6-Kombi superplus

Omschrijving Artikelnr. Prijs €

Spuitbus (400 ml) 17010VP6 37,11

Per doos (12 stuks) 17010VP6/DOOS 411,35

2

IWIS standaard precisierollenketting

DIN 8187, ISO 606 (Europese norm)

en fabrieksnorm

Simplex Duplex Triplex

IWIS aanduiding

DIN ISO nr.

Steek (p) x

inwendige breedte

Steek (p) mm

Spruit artikelnummer

ketting

Prijs per meter

Gewicht q in kg/m

Aantal steken

per meter

IWIS (N)

Breeksterkte Fb

Norm (N) min.

Inwendige breedte

(b1) mm

Breedte ketting

(a1) mm

€

Simplex rollenketting

G42 04B-1 6 x 2,8 mm 6,00 10000G42 48,45 0,12 167 3200 3000 2,80 6,70 4,00

G52 05B-1 8 mm x 1 / 8 " 8,00 10000G52 37,26 0,18 125 6000 5000 3,16 8,10 5,00

G62,5 -

3 / 8 x 5 / 32 " 9,525 10000G62« 39,05 0,34 105 11000 - 3,94 11,00 6,35

G67SL 1 ) 06B-1 3 / 8 x 7 / 32 " 9,525 10000G67SL 40,33 0,41 105 11500 9000 5,72 12,90 6,35

P83V -

1 / 2 x 3 / 16 " 12,70 10000P83V 29,61 0,44 79 15500 - 4,88 13,20 7,75

S84V -

1 / 2 x 1 / 4 " 12,70 10000S84V 35,32 0,58 79 18000 - 6,40 15,00 7,75

L85SL 08B-1 1 / 2 x 5 / 16 " 12,70 10000L85 40,68 0,70 79 22000 18000 7,75 16,90 8,51

M106SL 10B-1 5 / 8 x 3 / 8 " 15,875 10000M106 46,01 0,95 63 27000 22400 9,65 19,50 10,16

M127SL 12B-1 3 / 4 x 7 / 16 " 19,05 10000M127 57,70 1,25 53 34000 29000 11,75 22,70 12,07

M1611 16B-1 1"x17 mm 25,40 10000M1611 103,81 2,70 40 75000 60000 17,02 36,10 15,88

M2012 20B-1 1 1 / 4 x 3 / 4 " 31,75 10000M2012 157,73 3,72 32 105000 95000 19,56 40,50 19,05

M2416 24B-1 1 1 / 2 x 1" 38,10 10000M2416 291,95 7,05 26 190000 160000 25,40 53,10 25,40

M2819 28B-1 1 3 / 4 " x 31 mm 44,45 10000M2819 498,22 8,96 22 220000 200000 30,95 65,10 27,94

M3219 32B-1 2" x 31 mm 50,80 10000M3219 501,68 10,00 20 270000 250000 30,95 63,60 29,21

Rol diameter

(d1) mm

Duplex rollenketting

D52 05B-2 8 mm x 1 / 8 " 8,00 10000D52 106,16 0,36 125 9100 7800 3,16 13,90 5,00

D67 1 ) 06B-2 3 / 8 x 7 / 32 " 9,525 10000D67 80,08 0,78 105 20000 16900 5,72 23,40 6,35

D85SL 08B-2 1 / 2 x 5 / 16 " 12,70 10000D85 91,95 1,35 79 40000 32000 7,75 30,80 8,51

D106SL 10B-2 5 / 8 x 3 / 8 " 15,875 10000D106 103,81 1,85 63 56000 44500 9,65 36,00 10,16

D127SL 12B-2 3 / 4 x 7 / 16 " 19,05 10000D127 129,66 2,50 53 68000 57800 11,75 42,10 12,07

D1611 16B-2 1"x17 mm 25,40 10000D1611 228,31 5,40 40 150000 106000 17,02 68,00 15,88

D2012 20B-2 1 1 / 4 x 3 / 4 " 31,75 10000D2012 346,85 7,36 32 200000 170000 19,56 79,70 19,05

D2416 24B-2 1 1 / 2 x 1" 38,10 10000D2416 641,33 13,85 26 370000 280000 25,40 101,80 25,40

D2819 28B-2 1 3 / 4 " x 31 mm 44,45 10000D2819 1.096,38 18,80 22 430000 360000 30,95 124,70 27,94

D3219 32B-2 2" x 31 mm 50,80 10000D3219 1.105,25 19,80 20 530000 450000 30,95 126,00 29,21

Triplex rollenketting

TR85 08B-3 1 / 2 x 5 / 16 " 12,70 10000TR85 149,77 2,00 79 58000 47500 7,75 44,70 8,51

TR106 10B-3 5 / 8 x 3 / 8 " 15,875 10000TR106 169,84 2,80 63 80000 66700 9,65 52,50 10,16

TR127 12B-3 3 / 4 x 7 / 16 " 19,05 10000TR127 207,25 3,80 53 100000 86700 11,75 61,50 12,07

TR1611 16B-3 1"x17 mm 25,40 10000TR1611 369,53 8,00 40 220000 160000 17,02 99,20 15,88

TR2012 20B-3 1 1 / 4 x 3 / 4 " 31,75 10000TR2012 520,17 11,00 32 290000 250000 19,56 116,10 19,05

TR2416 24B-3 1 1 / 2 x 1" 38,10 10000TR2416 960,86 20,31 26 540000 425000 25,40 150,20 25,40

TR2819 28B-3 1 3 / 4 " x 31 mm 44,45 10000TR2819 1.563,99 28,00 22 640000 530000 30,95 184,60 27,94

TR3219 32B-3 2" x 31 mm 50,80 10000TR3219 1.656,00 29,60 20 780000 670000 30,95 184,50 29,21

o.a. = op aanvraag

1 ) Rechte zijplaten

3

Onderdelen IWIS standaard precisierollenketting




Nr. 2

Binnenschakel


Nr. 3 Sluitschakel

met sluitveer

Standaard aanduid. E

DIN ISO nr.

Steek (p) x inwendige

breedte

Steek (p) mm


met splitpen

Standaard aanduid. S


ketting

Nr. 6 Enkele verloopschakel

met splitpen

Standaard aanduid. L

Sluitveer per 100

stuks (nr.1)

Binnenschakel (nr.2)

Sluitschakel met veer

(nr.3)

Nr. 7 Dubbele verloopschakel

geklonken

Standaard aanduid. C

Sluitschakel met

splitpen (nr.4)

Enkele verloopschakel

met splitpen (nr.6)

Dubbele

verloopschakel (nr.7)

€ € € € € € €


G42 04B-1 6 x 2,8 mm 6,00 10000G42 56,44 o.a. 3,45 - - 7,88 1,54

G52 05B-1 8 mm x 1 / 8 " 8,00 10000G52 74,47 o.a. 3,70 - - 7,57 1,54

G62,5 -

3 / 8 x 5 / 32 " 9,525 10000G62« 39,05 o.a. 3,18 - - 5,89 1,71

G67SL 1 ) 06B-1 3 / 8 x 7 / 32 " 9,525 10000G67SL 77,59 o.a. 3,18 - 9,80 5,71 1,71

P83V -

1 / 2 x 3 / 16 " 12,70 10000P83V 84,27 o.a. 2,37 - 9,80 6,20 1,62

S84V -

1 / 2 x 1 / 4 " 12,70 10000S84V o.a. o.a. 3,49 - 9,80 6,20 2,99

L85SL 08B-1 1 / 2 x 5 / 16 " 12,70 10000L85 84,27 o.a. 3,49 - 7,69 8,07 1,71

M106SL 10B-1 5 / 8 x 3 / 8 " 15,875 10000M106 84,27 o.a. 4,00 - 7,74 7,57 2,13

M127SL 12B-1 3 / 4 x 7 / 16 " 19,05 10000M127 117,98 o.a. 5,22 - 8,24 9,14 2,69

M1611 16B-1 1"x17 mm 25,40 10000M1611 111,27 o.a. 8,95 - 13,00 16,37 5,26

M2012 20B-1 1 1 / 4 x 3 / 4 " 31,75 10000M2012 - o.a. - 13,05 53,63 - 8,56

M2416 24B-1 1 1 / 2 x 1" 38,10 10000M2416 - o.a. - 26,51 107,83 - 13,05

M2819 28B-1 1 3 / 4 " x 31 mm 44,45 10000M2819 - o.a. - 35,35 104,74 - 32,13

M3219 32B-1 2" x 31 mm 50,80 10000M3219 - o.a. - 44,87 115,21 - 32,26

Nr. 8

Klinkschakel

Standaard aanduid. A

Klink schakel (nr.8)


D52 05B-2 8 mm x 1 / 8 " 8,00 10000D52 74,47 o.a. 5,12 - - - 2,51

D67 06B-2 3 / 8 x 7 / 32 " 9,525 10000D67 77,59 o.a. 4,55 - 13,58 19,14 2,37

D85SL 08B-2 1 / 2 x 5 / 16 " 12,70 10000D85 84,27 o.a. 5,71 - 14,43 20,50 2,94

D106SL 10B-2 5 / 8 x 3 / 8 " 15,875 10000D106 84,27 o.a. 6,07 - 15,76 25,51 3,37

D127SL 12B-2 3 / 4 x 7 / 16 " 19,05 10000D127 117,98 o.a. 8,68 - 16,37 19,27 3,70

D1611 16B-2 1"x17 mm 25,40 10000D1611 111,27 o.a. 12,75 - 32,74 52,19 9,95

D2012 20B-2 1 1 / 4 x 3 / 4 " 31,75 10000D2012 - o.a. - 27,88 89,22 - 24,30

D2416 24B-2 1 1 / 2 x 1" 38,10 10000D2416 - o.a. - 44,38 173,41 - 59,66

D2819 28B-2 1 3 / 4 " x 31 mm 44,45 10000D2819 - o.a. - 72,08 188,42 - 70,32

D3219 32B-2 2" x 31 mm 50,80 10000D3219 - o.a. - 90,64 210,04 - 70,83


TR85 08B-3 1 / 2 x 5 / 16 " 12,70 10000TR85 84,27 o.a. 7,69 - - 29,76 3,88

TR106 10B-3 5 / 8 x 3 / 8 " 15,875 10000TR106 84,27 o.a. 7,37 - - 42,09 4,55

TR127 12B-3 3 / 4 x 7 / 16 " 19,05 10000TR127 117,98 o.a. 10,77 - - 29,76 5,49

TR1611 16B-3 1"x17 mm 25,40 10000TR1611 111,27 o.a. 20,12 - 57,70 77,59 15,26

TR2012 20B-3 1 1 / 4 x 3 / 4 " 31,75 10000TR2012 - o.a. - 37,01 143,33 - 23,02

TR2416 24B-3 1 1 / 2 x 1" 38,10 10000TR2416 - o.a. - 73,65 245,67 - 62,63

TR2819 28B-3 1 3 / 4 " x 31 mm 44,45 10000TR2819 - o.a. - 100,08 376,51 - 105,45

TR3219 32B-3 2" x 31 mm 50,80 10000TR3219 - o.a. - 100,08 297,44 - 106,16



Als er een verloopschakel in de ketting wordt geplaatst dan neemt de breeksterkte van de ketting met ca. 20% af.

Bestel voorbeeld standaard enkelvoudige rollenketting:

L85SL ketting

L85SL sluitschakel met veer (nr.3)

L85SL enkele verloopschakel (nr.6)

L85SL dubbel verloopschakel (nr.7)

Artn: 10000L85

Artn: 10000L853

Artn: 10000L856

Artn: 10000L857

4

IWIS ASA precisierollenketting

DIN 8188, ISO 606 (Amerikaanse norm)




DIN ISO nr.

Steek (p) x


Steek (p) mm


ketting



Aantal steken

per meter

IWIS (N)


norm (N) min.


(b1) mm


(a1) mm

€


ASA 25* 04C-1 1 / 4 x 1 / 8 " 6,35 - o.a. 0,14 157 - 3600 3,18 8,64 3,30

ASA 35* 06C-1 3 / 8 x 3 / 16 " 9,525 - o.a. 0,33 105 - 8000 4,77 12,70 5,08

L85 A 08A-1 1 / 2 x 5 / 16 " 12,70 11000L85A 40,50 0,60 79 18000 14100 7,94 16,60 7,95

M106 A 10A-1 5 / 8 x 3 / 8 " 15,875 11000M106A 45,88 1,01 63 29000 22200 9,53 20,40 10,16

M128 A-SL 1 ) 12A-1 3 / 4 x 1 / 2 " 19,05 11000M128A 67,55 1,47 53 42000 31800 12,70 25,30 11,91

M1610 A 16A-1 1" x 5 / 8 " 25,40 11000M1610A 103,71 2,57 40 68000 56700 15,88 32,10 15,88

M2012 A* 20A-1 1 1 / 4 x 3 / 4 " 31,75 - o.a. 3,85 32 - 88500 19,05 40,89 19,05

M2416 A* 24A-1 1 1 / 2 x 1" 38,10 - o.a. 5,55 26 - 127000 25,40 50,80 22,23

M2816 A* 28A-1 1 3 / 4 " x 31 mm 44,45 - o.a. 7,70 22 - 172000 25,40 54,36 25,40

M3220 A* 32A-1 2" x 31 mm 50,80 - o.a. 10,00 20 - 226800 31,75 64,52 28,58

Rol diameter

(d1) mm


D85 A 08A-2 1 / 2 x 5 / 16 " 12,70 11000D85A 99,90 1,19 79 36000 28200 7,94 31,00 7,95

D106 A 10A-2 5 / 8 x 3 / 8 " 15,875 11000D106A 112,41 1,92 63 56000 44000 9,53 38,60 10,16

D128 A 12A-2 3 / 4 x 1 / 2 " 19,05 11000D128A 147,14 2,90 53 84000 63600 12,70 48,10 11,91

D1610 A 16A-2 1"x17 mm 25,40 11000D1610A 228,42 5,01 40 145000 113400 15,88 61,40 15,88

D2012 A* 20A-2 1 1 / 4 x 3 / 4 " 31,75 - o.a. 7,70 32 - 177000 19,05 76,71 19,05

D2416 A* 24A-2 1 1 / 2 x 1" 38,10 - o.a. 11,10 26 - 254000 25,40 96,27 22,23

D2816 A* 28A-2 1 3 / 4 " x 31 mm 44,45 - o.a. 15,40 22 - 344800 25,40 103,38 25,40

D3220 A* 32A-2 2" x 31 mm 50,80 - o.a. 20,00 20 - 453600 31,75 123,19 28,58


TR85 A 08A-3 1 / 2 x 5 / 16 " 12,70 11000TR85A 149,28 1,78 79 50000 42300 7,94 45,40 7,95

TR106 A 10A-3 5 / 8 x 3 / 8 " 15,875 11000TR106A 177,35 2,89 63 80000 66600 9,53 56,70 10,16

TR128 A 12A-3 3 / 4 x 1 / 2 " 19,05 11000TR128A 236,63 4,28 53 125000 95400 12,70 71,00 11,91

TR1610 A 16A-3 1"x17 mm 25,40 11000TR1610A 369,20 7,47 40 210000 170100 15,88 90,70 15,88

TR2012 A* 20A-3 1 1 / 4 x 3 / 4 " 31,75 - o.a. 11,50 32 - 265500 19,05 112,52 19,05

TR2416 A* 24A-3 1 1 / 2 x 1" 38,10 - o.a. 16,60 26 - 381000 25,40 141,73 22,23

TR2816 A* 28A-3 1 3 / 4 " x 31 mm 44,45 - o.a. 23,00 22 - 517200 25,40 152,40 25,40

TR3220 A* 32A-3 2" x 31 mm 50,80 - o.a. 30,00 20 - 680400 31,75 181,86 28,58


1 ) Ook verkrijgbaar met rechte zijplaten

* Geen Iwis, maar equivalent, bel voor alternatief!

5

Onderdelen IWIS ASA precisierollenketting

DIN 8188, ISO 606 (Amerikaanse norm)



Nr. 2

Binnenschakel



met sluitveer


DIN ISO nr.


breedte

Steek (p) mm


met splitpen



ketting


met splitpen



stuks (nr.1)



(nr.3)


geklonken






Dubbele


€ € € € € € €


ASA 25* 04C-1 1 / 4 x 1 / 8 " 6,35 - o.a. o.a. o.a. - o.a. o.a. o.a.

ASA 35* 06C-1 3 / 8 x 3 / 16 " 9,525 - o.a. o.a. o.a. - o.a. o.a. o.a.

L85 A 08A-1 1 / 2 x 5 / 16 " 12,70 11000L85A 84,27 o.a. 3,18 - 6,86 6,86 1,83

M106 A 10A-1 5 / 8 x 3 / 8 " 15,875 11000M106A 84,27 o.a. 3,88 - 7,01 7,65 2,37

M128 A-SL 1 ) 12A-1 3 / 4 x 1 / 2 " 19,05 11000M128A 117,98 o.a. 5,36 5,98 8,99 9,80 2,69

M1610 A 16A-1 1" x 5 / 8 " 25,40 11000M1610A 111,27 o.a. 8,51 9,26 12,69 14,69 5,49

M2012 A* 20A-1 1 1 / 4 x 3 / 4 " 31,75 - - o.a. - o.a. o.a. - o.a.

M2416 A* 24A-1 1 1 / 2 x 1" 38,10 - - o.a. - o.a. o.a. - o.a.

M2816 A* 28A-1 1 3 / 4 " x 31 mm 44,45 - - o.a. - o.a. o.a. - o.a.

M3220 A* 32A-1 2" x 31 mm 50,80 - - o.a. - o.a. o.a. - o.a.

Nr. 8

Klinkschakel




D85 A 08A-2 1 / 2 x 5 / 16 " 12,70 11000D85A 84,27 o.a. 4,39 - 15,50 15,07 3,05

D106 A 10A-2 5 / 8 x 3 / 8 " 15,875 11000D106A 84,27 o.a. 6,25 - 16,88 17,06 3,75

D128 A 12A-2 3 / 4 x 1 / 2 " 19,05 11000D128A 117,98 o.a. 7,51 0,00 19,18 21,01 4,55

D1610 A 16A-2 1"x17 mm 25,40 11000D1610A 111,27 o.a. 12,52 13,68 26,70 40,13 10,31

D2012 A* 20A-2 1 1 / 4 x 3 / 4 " 31,75 - - o.a. - o.a. o.a. - o.a.

D2416 A* 24A-2 1 1 / 2 x 1" 38,10 - - o.a. - o.a. o.a. - o.a.

D2816 A* 28A-2 1 3 / 4 " x 31 mm 44,45 - - o.a. - o.a. o.a. - o.a.

D3220 A* 32A-2 2" x 31 mm 50,80 - - o.a. - o.a. o.a. - o.a.


TR85 A 08A-3 1 / 2 x 5 / 16 " 12,70 11000TR85A 84,27 o.a. 5,49 - 21,52 19,27 3,70

TR106 A 10A-3 5 / 8 x 3 / 8 " 15,875 11000TR106A 84,27 o.a. 8,24 - 23,51 25,45 4,98

TR128 A 12A-3 3 / 4 x 1 / 2 " 19,05 11000TR128A 117,98 o.a. 16,82 13,19 30,33 29,61 6,25

TR1610 A 16A-3 1"x17 mm 25,40 11000TR1610A 111,27 o.a. 23,68 20,32 44,65 52,01 15,26

TR2012 A* 20A-3 1 1 / 4 x 3 / 4 " 31,75 - - o.a. - o.a. o.a. - o.a.

TR2416 A* 24A-3 1 1 / 2 x 1" 38,10 - - o.a. - o.a. o.a. - o.a.

TR2816 A* 28A-3 1 3 / 4 " x 31 mm 44,45 - - o.a. - o.a. o.a. - o.a.

TR3220 A* 32A-3 2" x 31 mm 50,80 - - o.a. - o.a. o.a. - o.a.


1 ) Ook leverbaar met rechte zijplaten

* Geen Iwis, maar equivalent, bel voor alternatief!


Bestel voorbeeld ASA enkelvoudige rollenketting:

L85A ketting

L85A sluitschakel met veer (nr.3)

L85A enkele verloopschakel (nr.6)

L85A dubbel verloopschakel (nr.7)

Artn: 11000L85A

Artn: 11000L85A3

Artn: 11000L85A6

Artn: 11000L85A7

6

IWIS vernikkelde precisieketting

IWIS vernikkelde precisieketting staat voor een hoge corrosiebescherming, bedrijfszekerheid en uitstekende

kwaliteit. De slijp en trommeltijden van de losse kettingonderdelen zijn extreem lang, voor een gladder

oppervlak. Kettingonderdelen worden apart voor montage eerst verkoperd, daarna gebeitst en vervolgens

vernikkeld voor een betere hechting. Verontreinigingen krijgen geen kans om binnen te dringen. Het resultaat is

een uitstekende weerstand tegen corrosie.

IP3 speciaal smering

Een langere standtijd wordt verkregen door toepassing van de speciale IWIS - IP3 kettingsmering. Deze

synthetische IP3 smering is waterafstotend en drukbestendig. Dit beperkt het wegspoelen van smering uit de

ketting door een hogedrukreiniger. Tevens conditioneert de IP3 smering het kettingscharnierpunt langer,

hetgeen resulteert in een betere standtijd dan met een normale kettingsmering. IP3 wordt onder hoge

temperatuur in de ketting “gekookt” voor en optimale penetratie.

Toepassingsgebied

De vernikkelde IWIS ketting is toepasbaar in vochtige ruimtes, waar een normale onbehandelde ketting na

verloop van tijd roest. Een standtijd verdubbeling is dan geen uitzondering!

Ook is de ketting in sommige gevallen toepasbaar als alternatief voor roestvaststaal, echter het is volgens de

HACCP norm niet toegestaan dat voedingsmiddelen in direct contact komen met nikkel.

Het voordeel van een vernikkelde ketting t.o.v. roestvaststaal is dat de kettingonderdelen wel zijn gehard. Bij

AISI 304 is dit niet het geval waardoor de ketting relatief snel slijt. Indien u last heeft van passingsroest (roest

concentreert zich alleen tot het kettingscharnierpunt) dan duidt dit in de regel op een smeerprobleem.

Raadpleeg dan onze ketting specialisten!

Opm: Mocht de nikkellaag niet afdoende corrosiebeschermende werking hebben, dan heeft IWIS de CR-ketting

beschikbaar. De CR-ketting is een legering welke ca. 2,5 keer slijtvaster is dan rvs.

Enkele belangrijke IWIS kenmerken zijn:

• Hogere bedrijfszekerheid door een breukbelasting die ca. 20% boven de DIN-norm ligt;

• Praktisch geen inloopverlening omdat elke ketting standaard wordt voorgerekt met 50-60%

van de breukbelasting;

• Hogere lengtenauwkeurigheid. Deze ligt standaard op de helft van de DIN-norm, te weten

binnen 0,075% (=0,75mm per 1000mm ketting). Op verzoek maakt IWIS ook 1/3 DIN

(=0,05%) lengtenauwkeurigheid, of zelfs nog nauwkeuriger;

• Optimale interactie met het kettingwiel door een facetrand aan de binnenschakels;

• Eenvoudig te breken zonder slijpgereedschap. De kettingen van 3/8” t/m 1” volgens DIN8187

zijn voorzien van geschouderde pennen (zie figuur 1). Tevens wordt de binnenschakel

hierdoor niet beschadigd.

Figuur 1

7

IWIS CR-precisieketting

Corrosion Resistant (CR) ketting is het antwoord van IWIS op de veelal teleurstellende standtijd en lage

breukbelasting van roestvaststalen rollenketting. Het voordeel van CR ketting is dat alle kettingonderdelen

zijn gehard, waardoor scharnierpuntslijtage wordt uitgesteld. Standaard roestvaststaal (AISI 304) is niet

gehard, waardoor de ketting relatief snel slijt. Het resultaat: de CR ketting is ca. 2,5 keer

slijtvaster dan een roestvaststalen ketting en

25.000

de breukbelasting is tot 30% hoger dan bij

22

een roestvaststalen ketting, zie de rechter grafiek.

18

20.000

18.5

Dat betekent voor u: lagere onderhoudskosten

door langere

16

14.5

CR-IWIS

15.000

standtijden!

Toepassingsgebied t.o.v. andere kettingen

08B-1 10B-1 12B-1

Vernikkelde of verzinkte ketting biedt een

goede oplossing tegen corrosie, echter bij

een hoge belasting houdt deze beschermingslaag in het kettingscharnierpunt niet lang stand. Als de

nikkellaag van de pen en bus is weggesleten tast roest de oppervlaktehardingslaag aan waardoor een

verhoogde slijtage in het kettingscharnierpunt ontstaat. Het gevolg is een snellere verlenging van de ketting en

een grotere kans op breuk.

De CR ketting is een legering, er is geen sprake van een corrosiebeschermende opgebrachte laag zoals bij

vernikkelde of verzinkte kettingen.

Toepassingsgebied in de praktijk

Breukbelasting (N)

De CR ketting kan goed tegen (zee)water en heeft zijn sporen verdient in de voedingsmiddelen industrie, zoals

de visverwerking, zuivelindustrie, fruitverwerking en bakkerijen. Ook is de CR ketting populair in de

drankenindustrie.

10.000

5.000

12

rvs AISI 304

Technische aspecten

IWIS CR

Alle onderdelen

gehard

Voorgerekt

ja

Vermoeiingssterkte index 85%

Slijtvastheid index 95%*

Resistent tegen Chemicaliën goed*

* dit resultaat kan worden verbeterd door toepassingen van effectieve smering

** goed indien vernikkeld

IWIS standaard

gehard

ja

100%

100%

laag**

roestvaststaal

niet gehard

doorgaans niet

50%

30%

zeer goed

Enkele belangrijke IWIS CR kenmerken zijn:

• Leverbaar in 08B-1, 10B-1 en 12B-1 (volgens DIN 8187)

• Hogere lengtenauwkeurigheid van de helft van de DIN-norm, te weten van

0 – 0,075% (=0,75mm per 1000mm ketting). Op verzoek maakt IWIS ook 1/3 DIN (=0,05%)

lengtenauwkeurigheid, of zelfs nog nauwkeuriger.

• Eenvoudig herkenbaar door een streepje in de penkop

8

IWIS speciale precisierollenketting

DIN 8187 (Europese norm) / DIN 8181 (Eurpese norm langesteek ketting)

Vernikkeld (NI) / Corrosion resistant (CR) / Langesteek (LR)



DIN ISO nr.

Steek (p) x


Steek (p) mm


ketting



Aantal steken

per meter

IWIS (N)


Norm (N) min.


(b1) mm


(a1) mm

€

Vernikkeld (NI) Simplex rollenketting

G42 NI 04B-1 6 x 2,8 mm 6,00 100NIG42IP3 137,78 0,12 167 3200 3000 2,80 6,70 4,00

G52 NI 05B-1 8 mm x 1 / 8 " 8,00 100NIG52IP3 103,77 0,18 125 6000 5000 3,16 8,10 5,00

G67 NI 06B-1 3 / 8 x 7 / 32 " 9,525 100NIG67IP3 59,02 0,41 105 11500 9000 5,72 11,00 6,35

L85 NI 08B-1 1 / 2 x 5 / 16 " 12,70 100NIL85IP3 61,62 0,70 79 22000 18000 7,75 16,90 8,51

M106 NI 10B-1 5 / 8 x 3 / 8 " 15,875 100NIM106IP3 69,38 0,95 63 27000 22400 9,65 19,50 10,16

M127 NI 12B-1 3 / 4 x 7 / 16 " 19,05 100NIM127IP3 93,38 1,25 53 34000 29000 11,75 22,70 12,07

M1611 NI 16B-1 1"x17 mm 25,40 100NIM1611IP3 200,66 2,70 40 75000 60000 17,02 36,10 15,88

M2012 NI 20B-1 1 1 / 4 x 3 / 4 " 31,75 100NIM2012IP3 o.a. 3,72 32 105000 95000 19,56 40,50 19,05

Rol diameter

(d1) mm

Vernikkeld (NI) Duplex rollenketting

D67 NI 06B-2 3 / 8 x 7 / 32 " 12,70 100NID67IP3 157,63 0,78 105 20000 16900 5,72 23,40 6,35

D85 NI 08B-2 1 / 2 x 5 / 16 " 15,875 100NID85IP3 148,79 1,35 79 40000 32000 7,75 30,80 8,51

D106 NI 10B-2 5 / 8 x 3 / 8 " 19,05 100NID106IP3 161,30 1,85 63 56000 44500 9,65 36,00 10,16

D127 NI 12B-2 3 / 4 x 7 / 16 " 25,40 100NID127IP3 251,68 2,50 53 68000 57800 11,75 42,10 12,07

D1611 NI 16B-2 1"x17 mm 31,75 100NID1611IP3 367,77 5,40 40 150000 106000 17,02 68,00 15,88

Vernikkeld (NI) Triplex rollenketting

TR85 NI 08B-3 1 / 2 x 5 / 16 " 12,70 100NITR85IP3 246,93 2,00 79 58000 47500 7,75 44,70 8,51

TR106 NI 10B-3 5 / 8 x 3 / 8 " 15,875 100NITR106IP3 264,43 2,80 63 80000 66700 9,65 52,50 10,16

TR127 NI 12B-3 3 / 4 x 7 / 16 " 19,05 100NITR127IP3 406,96 3,80 53 100000 86700 11,75 61,50 12,07

TR1611 NI 16B-3 1"x17 mm 25,40 100NITR1611IP3 705,43 8,00 40 220000 160000 17,02 99,20 15,88

Corrosion Resistent (CR) Simplex rollenketting RVS 304

L85 CR 08B-1 1 / 2 x 5 / 16 " 12,70 100CRL85 135,09 0,70 79 16000 12000 7,75 16,90 8,51

M106 CR 10B-1 5 / 8 x 3 / 8 " 15,875 100CRM106 162,04 0,95 63 18000 14500 9,65 19,50 10,16

M127 CR 12B-1 3 / 4 x 7 / 16 " 19,05 100CRM127 212,12 1,25 53 22000 18500 11,75 22,70 12,07

Langesteek (LR) rollenketting

LR165 SL 208B 1"x 5 / 16 " 25,40 12500LR165 48,64 0,52 40 22000 18000 7,75 16,90 8,51

LR206 SL 210B 1 1 / 4 "x 3 / 8 " 31,75 12500LR206 56,39 0,63 32 28000 22400 9,65 19,50 10,16

LR247 SL 212B 1 1 / 2 "x 7 / 16 " 38,10 12500LR247 61,89 0,85 26 34000 29000 11,75 22,70 12,07

LR3211 216B 2"x17 mm 50,80 12500LR3211 96,39 2,10 20 75000 60000 17,02 36,10 15,88

Langesteek (LR) vernikkeld (NI) rollenketting

LR165 NI 208B 1"x 5 / 16 " 25,40 120NILR165 o.a. 0,52 40 22000 18000 7,75 16,90 8,51

LR206 NI 210B 1 1 / 4 "x 3 / 8 " 31,75 120NILR206 97,66 0,63 32 28000 22400 9,65 19,50 10,16

LR247 NI 212B 1 1 / 2 "x 7 / 16 " 38,10 120NILR247 107,74 0,85 26 34000 29000 11,75 22,70 12,07

LR3211 NI 216B 2"x17 mm 50,80 120NILR3211 o.a. 2,10 20 75000 60000 17,02 36,10 15,88


Langesteek rollenketting

9

Onderdelen IWIS speciale precisierollenketting

DIN 8187 (Europese norm) / DIN 8181 (Eurpese norm langesteek ketting)

Vernikkeld (NI) / Langesteek (LR) / Corrosion resistant (CR)


Nr. 2

Binnenschakel



met sluitveer


DIN ISO nr.


breedte

Steek (p) mm


met splitpen



ketting


met splitpen



stuks (nr.1)



(nr.3)


geklonken






Dubbele


€ € € € € € €

Vernikkeld (NI) Simplex rollenketting

G42 NI 04B-1 6 x 2,8 mm 6,00 100NIG42IP3 o.a. o.a. 9,45 - - - o.a.

G52 NI 05B-1 8 mm x 1 / 8 " 8,00 100NIG52IP3 o.a. o.a. 7,19 - - - o.a.

G67 NI 06B-1 3 / 8 x 7 / 32 " 9,525 100NIG67IP3 o.a. o.a. 6,49 - 25,94 13,68 o.a.

L85 NI 08B-1 1 / 2 x 5 / 16 " 12,70 100NIL85IP3 o.a. o.a. 8,38 - 15,94 17,00 3,46

M106 NI 10B-1 5 / 8 x 3 / 8 " 15,875 100NIM106IP3 o.a. o.a. 9,77 - 16,13 15,76 2,86

M127 NI 12B-1 3 / 4 x 7 / 16 " 19,05 100NIM127IP3 o.a. o.a. 12,13 - 19,76 19,32 3,49

M1611 NI 16B-1 1"x17 mm 25,40 100NIM1611IP3 o.a. o.a. 18,82 - 31,02 34,78 5,13

M2012 NI 20B-1 1 1 / 4 x 3 / 4 " 31,75 100NIM2012IP3 - o.a. - o.a. o.a. - o.a.

Nr. 8

Klinkschakel



Vernikkeld (NI) Duplex rollenketting

D67 NI 06B-2 3 / 8 x 7 / 32 " 12,70 100NID67IP3 o.a. o.a. 10,48 - 30,33 o.a. o.a.

D85 NI 08B-2 1 / 2 x 5 / 16 " 15,875 100NID85IP3 o.a. o.a. 11,94 - o.a. 43,48 o.a.

D106 NI 10B-2 5 / 8 x 3 / 8 " 19,05 100NID106IP3 o.a. o.a. 12,88 - 33,38 o.a. o.a.

D127 NI 12B-2 3 / 4 x 7 / 16 " 25,40 100NID127IP3 o.a. o.a. 18,37 - o.a. 40,95 3,90

D1611 NI 16B-2 1"x17 mm 31,75 100NID1611IP3 o.a. o.a. 29,99 - o.a. 113,62 13,83

Vernikkeld (NI) Triplex rollenketting

TR85 NI 08B-3 1 / 2 x 5 / 16 " 12,70 100NITR85IP3 o.a. o.a. 16,51 - - o.a. o.a.

TR106 NI 10B-3 5 / 8 x 3 / 8 " 15,875 100NITR106IP3 o.a. o.a. o.a. - - o.a. o.a.

TR127 NI 12B-3 3 / 4 x 7 / 16 " 19,05 100NITR127IP3 o.a. o.a. 21,57 - - 62,27 o.a.

TR1611 NI 16B-3 1"x17 mm 25,40 100NITR1611IP3 o.a. o.a. 48,57 - o.a. o.a. o.a.

Corrosion Resistent (CR) Simplex rollenketting

L85 CR 08B-1 1 / 2 x 5 / 16 " 12,70 100CRL85 - o.a. 10,43 - - o.a. 4,55

M106 CR 10B-1 5 / 8 x 3 / 8 " 15,875 100CRM106 - o.a. 12,32 - - 27,69 o.a.

M127 CR 12B-1 3 / 4 x 7 / 16 " 19,05 100CRM127 - o.a. 15,94 - - o.a. o.a.

Langesteek (LR) rollenketting

LR165 SL 208B 1"x 5 / 16 " 25,40 12500LR165 - o.a. - 5,71 7,26 - 2,51

LR206 SL 210B 1 1 / 4 "x 3 / 8 " 31,75 12500LR206 - o.a. - 6,86 8,88 - 3,18

LR247 SL 212B 1 1 / 2 "x 7 / 16 " 38,10 12500LR247 - o.a. - 7,57 10,43 - 3,88

LR3211 216B 2"x17 mm 50,80 12500LR3211 - o.a. - 13,76 15,07 - 7,57

Langesteek (LR) vernikkeld (NI) rollenketting

LR165 NI 208B 1"x 5 / 16 " 25,40 120NILR165 - o.a. - o.a. o.a. o.a. o.a.

LR206 NI 210B 1 1 / 4 "x 3 / 8 " 31,75 120NILR206 - o.a. - 21,57 28,99 34,93 o.a.

LR247 NI 212B 1 1 / 2 "x 7 / 16 " 38,10 120NILR247 - o.a. - 24,56 33,68 40,33 5,71

LR3211 NI 216B 2"x17 mm 50,80 120NILR3211 - o.a. - o.a. o.a. o.a. o.a.



Bestel voorbeeld vernikkelde enkelvoudige rollenketting:

L85NI ketting

L85NI sluitschakel met veer (nr.3)

L85NI enkele verloopschakel (nr.6)

L85NI dubbele verloopschakel (nr.7)

Artn: 100NIL85IP3

Artn: 100NIL853



10

NIEUW

IWIS Megalife II - onderhoudsvrij

De MEGAlife II van IWIS is de 2e generatie onderhoudsvrije rollenketting. Het resultaat is een nog langere

standtijd en een hogere vermoeiingssterkte, hetgeen voor u betekent lagere kosten door minder onderhoud.

Andere voordelen zijn: minder productuitval in situaties waar kettingvet tegen het product kan komen (bijv.

verpakkings- en papierindustrie) en toepasbaar in alle situaties waar geen vet is toegestaan. Ook worden

uitstekende resultaten behaalt in een stoffige omgeving zoals in de papier- en steenindustrie.

Waarom onderhoudsvrij?

Een kettingscharnierpunt bestaat uit pennen en bussen, hetgeen technisch te beschouwen is als een soort lager.

Smering is essentieel om het vreeteffect tussen pennen en bussen zo veel mogelijk uit te stellen, waardoor de

ketting minder snel verlengt. In de praktijk is het zeer moeilijk om met kettingolie door te dringen in het

kettingscharnierpunt wegens o.a. vervuiling. Het resultaat is vaak stijve en roestige scharnieren, hetgeen

resulteert in verhoogde slijtage en vroegtijdige breuk.

De IWIS MEGAlife II is voorzien van gehard sinterstalen bussen (zie figuur 1) , homogeen geïmpregneerd met

speciale olie. Door beweging komt deze olie eruit waardoor de ketting continu gesmeerd wordt. De nieuwe

extreem harde (>1040HV) CT-pennen, in combinatie met deze zelfsmerende bussen zorgen voor een nog

langere levensduur.

De MEGAlife II is absoluut onderhoudsvrij en behoeft dus geen nasmering!

IWIS MEGAlife II noviteiten:

▪ Slijtvastere rollen door vernieuwde oppervlaktebehandeling;

• Langere standtijd dan concurrenten door o.a. het behoud van de originele DIN 8187

pendiameter (hoe groter de diameter, hoe minder scharnierpuntslijtage);

▪ Corrosiebescherming door vernikkelde platen;

▪ ca. 20% hogere breuk-belasting dan de DIN-norm

(kleinere pendiameters van concurrenten resulteren

vaak in een breukbelasting die zelfs onder de DIN 8187 ligt);

▪ Lengtetolerantie standaard de helft nauwkeuriger

dan de DIN-norm

(kleiner dan 0,075%);

▪ Ook leverbaar in duplex en triplex uitvoering;

▪ Temperatuurbereik: -40°C tot +160°C;

• Uitgaande van alle kosten bij elkaar opgeteld (onderhoud,

aanschaf, montage) kunt u op jaarbasis al snel

35-50% besparen t.o.v. een normale ketting !!

Figuur 1

Onderhoudsvrije,

dikwandigere,

oliegevulde

bus

11

IWIS megalife precisierollenketting

DIN 8187 (Europese norm)

Megalife (ML)



DIN ISO nr.

Steek (p) x


Steek (p) mm

Artikelnummer

ketting



Aantal steken

per meter

IWIS (N)


Norm (N) min.


(b1) mm


(a1) mm

€

Megalife (ML) onderhoudsvrije simplex rollenketting

G67 ML 06B-1 3 / 8 x 7 / 32 " 9,525 100MLG67 o.a. 0,41 105 11000 9000 5,72 11,00 6,35

L85 ML 08B-1 1 / 2 x 5 / 16 " 12,70 100MLL85 120,04 0,70 79 22000 18000 7,75 16,90 8,51

M106 ML 10B-1 5 / 8 x 3 / 8 " 15,875 100MLM106 136,27 0,95 63 27000 22400 9,65 19,50 10,16

M127 ML 12B-1 3 / 4 x 7 / 16 " 19,05 100MLM127 152,53 1,25 53 34000 29000 11,75 22,70 12,07

M1611 ML 16B-1 1"x17 mm 25,40 100MLM1611 253,20 2,70 40 75000 60000 17,02 36,10 15,88

Rol diameter

(d1) mm

Megalife (ML) onderhoudsvrije duplex rollenketting

D67 ML 06B-2 3 / 8 x 7 / 32 " 12,70 100MLD67 268,78 0,56 105 20000 16900 5,72 23,40 6,35

D85 ML 08B-2 1 / 2 x 5 / 16 " 15,875 100MLD85 300,12 1,35 79 40000 32000 7,75 30,80 8,51

D106 ML 10B-2 5 / 8 x 3 / 8 " 19,05 100MLD106 340,51 1,85 63 56000 44500 9,65 36,00 10,16

D127 ML 12B-2 3 / 4 x 7 / 16 " 25,40 100MLD127 381,08 2,50 53 68000 57800 11,75 42,10 12,07

D1611 ML 16B-2 1"x17 mm 31,75 100MLD1611 557,75 5,40 40 150000 106000 17,02 68,00 15,88

D2012 ML 20B-2 1 1 / 4 x 3 / 4 " 31,75 100MLD2012 1.070,25 7,36 32 200000 170000 19,56 79,70 19,05

Megalife (ML) onderhoudsvrije triplex rollenketting

TR85 ML 08B-3 1 / 2 x 5 / 16 " 12,70 100MLTR85 455,92 2,00 79 58000 47500 7,75 44,70 8,51

TR106 ML 10B-3 5 / 8 x 3 / 8 " 15,875 100MLTR106 517,51 2,80 63 80000 66700 9,65 52,50 10,16

TR127 ML 12B-3 3 / 4 x 7 / 16 " 19,05 100MLTR127 579,20 3,80 53 100000 86700 11,75 61,50 12,07

TR1611 ML 16B-3 1"x17 mm 25,40 100MLTR1611 906,35 8,00 40 220000 160000 17,02 99,20 15,88

Megalife 2 (ML) onderhoudsvrije simplex rollenketting

G67 ML-2 06B-1 3 / 8 x 7 / 32 " 9,525 100MLG67CT 120,04 0,41 105 11000 9000 5,72 11,00 6,35

L85 ML-2 08B-1 1 / 2 x 5 / 16 " 12,70 100MLL85CT 120,04 0,70 79 22000 18000 7,75 16,90 8,51

M106 ML-2 10B-1 5 / 8 x 3 / 8 " 15,875 100MLM106CT 136,27 0,95 63 27000 22400 9,65 19,50 10,16

M127 ML-2 12B-1 3 / 4 x 7 / 16 " 19,05 100MLM127CT 152,53 1,25 53 34000 29000 11,75 22,70 12,07

M1611 ML-2 16B-1 1"x17 mm 25,40 100MLM1611CT 359,62 2,70 40 75000 60000 17,02 36,10 15,88

M2012 ML-2 20B-1 1 1 / 4 x 3 / 4 " 31,75 100MLM2012CT 717,67 3,72 32 105000 95000 19,56 40,50 19,05

Megalife 2 (ML) onderhoudsvrije duplex rollenketting

D67 ML-2 06B-2 3 / 8 x 7 / 32 " 12,70 100MLD67CT 268,78 0,56 105 20000 16900 5,72 23,40 6,35

D85 ML-2 08B-2 1 / 2 x 5 / 16 " 15,875 100MLD85CT 300,12 1,35 79 40000 32000 7,75 30,80 8,51

D106 ML-2 10B-2 5 / 8 x 3 / 8 " 19,05 100MLD106CT 340,51 1,85 63 56000 44500 9,65 36,00 10,16

D127 ML-2 12B-2 3 / 4 x 7 / 16 " 25,40 100MLD127CT 381,08 2,50 53 68000 57800 11,75 42,10 12,07

D1611 ML-2 16B-2 1"x17 mm 31,75 100MLD1611CT o.a. 5,40 40 150000 106000 17,02 68,00 15,88


Megalife 1 Geschouderd

Megalife 1 met vernikkelde geschouderde pennen en vernikkelde rollen.

Nieuwe Megalife 2 met vernieuwde hardere CT-pennen, harding>1040 Hv en

geblauwde- /vernikkelde rollen.

Opmerking:

1: De CT-pennen van de megalife 2 zijn ongeschouderd die van de Megalife 1 wel.

2: Het IWIS logo op de buitenkant van de platen is bij de Megalife 1 horizontaal geplaatst en bij

de Megalife 2 diagonaal geplaatst. Dit geldt alleen t/m steek 3/4.

Megalife 2

Ongeschouderd

12

Onderdelen IWIS megalife precisierollenketting


Megalife (ML)


Nr. 2

Binnenschakel



met sluitveer


DIN ISO nr.


breedte

Steek (p) mm


met splitpen


Artikelnummer ketting


met splitpen



stuks (nr.1)



(nr.3)


geklonken






Dubbele


€ € € € € € €

Megalife (ML) onderhoudsvrije simplex rollenketting

G67 ML 06B-1 3 / 8 x 7 / 32 " 9,525 100MLG67 o.a. o.a. 6,49 - - o.a. o.a.

L85 ML 08B-1 1 / 2 x 5 / 16 " 12,70 100MLL85 o.a. o.a. 8,38 - - 18,50 o.a.

M106 ML 10B-1 5 / 8 x 3 / 8 " 15,875 100MLM106 o.a. o.a. 9,77 - - 23,23 o.a.

M127 ML 12B-1 3 / 4 x 7 / 16 " 19,05 100MLM127 o.a. o.a. 12,13 - - 30,25 o.a.

M1611 ML 16B-1 1"x17 mm 25,40 100MLM1611 o.a. o.a. 18,82 - - o.a. o.a.

Nr. 8

Klinkschakel



Megalife (ML) onderhoudsvrije duplex rollenketting

D67 ML 06B-2 3 / 8 x 7 / 32 " 12,70 100MLD67 o.a. o.a. 10,48 - - o.a. o.a.

D85 ML 08B-2 1 / 2 x 5 / 16 " 15,875 100MLD85 o.a. o.a. 11,94 - - 56,70 o.a.



D1611 ML 16B-2 1"x17 mm 31,75 100MLD1611 o.a. o.a. 29,99 - - o.a. o.a.

D2012 ML 20B-2 1 1 / 4 x 3 / 4 " 31,75 100MLD2012 o.a. o.a. 145,87 - - o.a. o.a.

Megalife (ML) onderhoudsvrije triplex rollenketting

TR85 ML 08B-3 1 / 2 x 5 / 16 " 12,70 100MLTR85 o.a. o.a. 16,51 - - 84,76 o.a.

TR106 ML 10B-3 5 / 8 x 3 / 8 " 15,875 100MLTR106 o.a. o.a. o.a. - - 106,38 o.a.

TR127 ML 12B-3 3 / 4 x 7 / 16 " 19,05 100MLTR127 o.a. o.a. 21,57 - - 96,39 o.a.

TR1611 ML 16B-3 1"x17 mm 25,40 100MLTR1611 o.a. o.a. 48,57 - - o.a. o.a.

Megalife 2 (ML) onderhoudsvrije simplex rollenketting

G67 ML-2 06B-1 3 / 8 x 7 / 32 " 9,525 100MLG67CT o.a. o.a. 6,14 - - o.a. o.a.

L85 ML-2 08B-1 1 / 2 x 5 / 16 " 12,70 100MLL85CT o.a. o.a. 8,54 - - 30,74 o.a.

M106 ML-2 10B-1 5 / 8 x 3 / 8 " 15,875 100MLM106CT o.a. o.a. 11,65 - - 32,72 o.a.

M127 ML-2 12B-1 3 / 4 x 7 / 16 " 19,05 100MLM127CT o.a. o.a. 16,61 - - 36,01 o.a.

M1611 ML-2 16B-1 1"x17 mm 25,40 100MLM1611CT o.a. o.a. 35,46 - - 53,03 o.a.

M2012 ML-2 20B-1 1 1 / 4 x 3 / 4 " 31,75 100MLM2012CT o.a. o.a. 92,11 - - o.a. o.a.

Megalife 2 (ML) onderhoudsvrije duplex rollenketting

D67 ML-2 06B-2 3 / 8 x 7 / 32 " 12,70 100MLD67CT o.a. o.a. 8,66 - - o.a. o.a.

D85 ML-2 08B-2 1 / 2 x 5 / 16 " 15,875 100MLD85CT o.a. o.a. 13,11 - - 67,16 o.a.



D1611 ML-2 16B-2 1"x17 mm 31,75 100MLD1611CT o.a. o.a. o.a. - - o.a. o.a.


Als er een verloopschakel in de ketting wordt geplaatst dan neemt de breeksterkte van de ketting met

ca. 20% af.

Bestel voorbeeld Megalife 2 enkelvoudige rollenketting:

L85 ML-2 ketting

L85 ML-2 sluitschakel met veer (nr.3)

L85 ML-2 dubbele verloopschakel (nr.7)

Artn: 100MLL85CT

Artn: 100MLL85CT3

Artn: 100MLL85CT7

Megalife 1

Geschouderd

Megalife 1 met vernikkelde geschouderde pennen en vernikkelde rollen.

Nieuwe Megalife 2 met vernieuwde hardere CT-pennen, harding>1040 Hv en

geblauwde- /vernikkelde rollen.

Opmerking:

1: De CT-pennen van de megalife 2 zijn ongeschouderd die van de Megalife 1 wel.

2: Het IWIS logo op de buitenkant van de platen is bij de Megalife 1 horizontaal geplaatst en bij

de Megalife 2 diagonaal geplaatst. Dit geldt alleen t/m steek 3/4.

Megalife 2

Ongeschouderd

13

NIEUW

De nieuwe generatie ketting voor een nieuwe generatie aandrijftechniek.

Door het toepassen van nieuw ontwikkelde materialen en slimme innovaties is

Iwis erin geslaagd een nieuwe kwaliteitsstandaard neer te zetten.

De gepatenteerde coating zorgt voor een verbeterde loopeigenschappen tussen

de geharde delen van de ketting en geeft een substantiele vermindering van

wrijving in het scharnierpunt.

De nanochain is het antwoord van Iwis op de stijgende vermogens en snelheden

in de aandrijftechniek. Door de optimaal op hoog vermogen en hoge snelheden

afgestemde voorsmering is de nanochain geschikt voor alle takken van industrie.

Kenmerken van de Iwis nanochain:

• Zeer hoge slijtvastheid, resulterend in een

langere levensduur. In vergelijking met de Iwis

´SL´ ketting tot 50% hogere slijtvastheid.

• Met speficieke smering temperatuursbereik van

-40 tot +230°C mogelijk. Standaard voorzien van

hoogwaardige voorsmering.

• Hoge vermoeiingssterkte en stijfheid.

• Beschikbaar in de kleinste toleranties: tot 1/3

DIN mogelijk!

• Uitstekende prijs / prestatieverhouding.

• Langere standtijd, hierdoor minder

onderhoudsintervallen en lagere

onderhoudskosten.

• Toepasbaar als aandrijf- en transportketting. Dit

alleen na duidelijke specificatie van

bedrijfsomstandigheden en adviserende

engineering.

• Herkenbaar aan de blanke buitenplaten met

´nano´ indruk en zwarte pennen.

Verlenging (%)

Standtijd in uren

14

IWIS nanochain precisierollenketting




DIN ISO nr.

Steek (p) x

inwendige

breedte

Steek (p) mm

Artikelnummer

ketting


Gewicht q in

kg/m

Aantal steken

per meter

IWIS (N)


Norm (N) min.

Inwendige

breedte (b1)

mm


(a1) mm

€

Nanochain simplex rollenketting

L85 NA 08B-1

1 / 2 x 5 / 16" 12,70 100NAL85 64,88 0,70 79 O.A O.A. 7,75 16,90 8,51

M106 NA 10B-1

5 / 8 x 3 / 8" 15,875 100NAM106 72,68 0,95 63 O.A O.A. 9,65 19,50 10,16

M127 NA 12B-1

3 / 4 x 7 / 16" 19,05 100NAM127 85,66 1,25 53 O.A O.A. 11,75 22,70 12,07

M1611 NA 16B-1 1"x17 mm 25,40 100NAM1611 155,74 2,70 40 O.A O.A. 17,02 36,10 15,88

Rol diameter

(d1) mm

Onderdelen IWIS nanochain precisierollenketting



Nr. 2

Binnenschakel


met sluitveer



met splitpen



met splitpen



geklonken


Nr. 8

Klinkschakel



DIN ISO nr.

Steek (p) x

inwendige

breedte

Steek (p) mm

Artikelnummer

ketting

Sluitveer per

100 stuks (nr.1)

Binnenschakel

(nr.2)

Sluitschakel

met veer (nr.3)

Sluitschakel

met splitpen

(nr.4)

Enkele

verloopschakel

met splitpen

(nr.6)

Dubbele

verloopschakel

(nr.7)

€ € € € € € €

Nanochain simplex rollenketting

L85 NA 08B-1

1 / 2 x 5 / 16" 12,70 100NAL85 o.a. o.a. 100NAL853 7,27 - - 100NAL857 14,53 o.a.

M106 NA 10B-1

5 / 8 x 3 / 8" 15,875 100NAM106 o.a. o.a. 100NAM1063 9,86 - - 100NAM1067 16,61 o.a.

M127 NA 12B-1

3 / 4 x 7 / 16" 19,05 100NAM127 o.a. o.a. 100NAM1273 12,98 - - 100NAM1277 19,72 o.a.

M1611 NA 16B-1 1"x17 mm 25,40 100NAM1611 o.a. o.a. 100NAM16113 30,12 - - 100NAM16117 38,94 o.a.

Klink schakel

(nr.8)

15

Staande meenemers



*Meenemers zijn zowel in ASA als in NIKKEL verkrijgbaar.


p (inch)

p (mm)

a (mm)

b (mm)

d (mm)

e 1

(mm)

e 2

(mm)

e 3

(mm)

g (mm)

i (mm)

l (mm)

s (mm)

M (mm)

m. max (mm)


veer (no. 3)

Klinkschakel

(no. 8)


veer (no. 3)

€ € € €

Staande meenemer 102.1

P83V

1 / 2 " 12,70 13,0 19,0 4,2 8,1 - - 4,5 - 18,0 1,5 - - 7,79 5,77 8,62 6,45

S84V

L85SL 1 )

M106SL 1 )

M127SL 1 )

1 / 2 " 12,70 13,0 19,0 4,2 9,8 - - 4,5 - 18,0 1,5 - - 7,79 5,77 8,62 6,45

1 / 2 " 12,70 13,0 19,0 4,2 11,6 25,5 39,4 5,4 - 18,0 1,5 4 5,2 8,11 5,95 8,74 6,59

5 / 8 " 15,875 16,3 24,3 5,2 13,6 30,1 46,6 6,8 - 24,0 1,6 5 5,3 9,24 6,59 10,00 7,29

3 / 4 " 19,05 19,1 29,1 6,2 15,9 35,3 54,7 7,4 - 28,0 1,8 5 5,5 12,29 7,72 13,57 8,94

M1611 1 ) 1" 25,40 24,6 36,6 8,2 25,9 57,8 89,7 10,4 - 36,2 3,0 6 8,2 19,95 13,57 22,50 15,96

Staande meenemer 103.1 en 103.2

P83V

1 / 2 " 12,70 17,0 23,0 4,2 8,1 - - 4,5 12,7 23,6 1,5 - - 7,79 5,77 8,62 6,45

S84V

L85SL 1 )

M106SL 1 )

M127SL 1 )

Eenzijdig

1 / 2 " 12,70 17,0 23,0 4,2 9,8 - - 4,5 12,7 23,6 1,5 - - 7,79 5,77 8,62 6,45

1 / 2 " 12,70 17,0 23,0 4,2 11,6 25,5 39,4 5,4 12,7 23,6 1,5 4 5,2 8,11 5,95 8,74 6,59

5 / 8 " 15,875 16,3 25,8 5,2 13,6 30,1 46,6 7,5 15,8 31,0 1,6 5 5,3 9,24 6,59 10,00 7,29

3 / 4 " 19,05 18,3 29,0 6,2 15,9 35,3 54,7 9,0 19,0 37,2 1,8 5 5,5 12,29 7,72 13,57 8,94

M1611 1 ) 1" 25,40 28,5 41,6 8,2 25,9 57,8 89,7 10,4 25,4 47,2 3,0 6 8,2 20,07 13,57 22,50 15,96

Tweezijdig

Klinkschakel

(no. 8)

Staande meenemer 101.1 en 101.2


splitpen (no. 4)

Klinkschakel

(no. 8)



€ € € €

LR165 SL 1" 24,4 14,30 20,5 4,2 11,6 - - 6,50 14,00 24,20 1,50 - - o.a. o.a. o.a. o.a.

LR206 SL 1 1 / 4 " 31,75 16,3 25,8 5,2 13,8 - - 7,5 18,0 30,2 1,6 - - o.a. o.a. o.a. o.a.

LR247 SL 1 1 / 2 " 38,10 19,2 29,5 6,2 15,9 - - 9,0 20,0 36,2 1,7 - - o.a. o.a. o.a. o.a.

LR3211 2" 50,80 28,5 40,6 8,2 25,9 - - 10,2 28,0 48,2 3,0 - - o.a. o.a. o.a. o.a.

1 ) Ook verkrijgbaar in duplex en triplex uitvoering

Eenzijdig

Tweezijdig

Klinkschakel

(no. 8)

102.1

103.1

103.2

102.31 met schroefdraad insert



101.1 101.2

16

Gebogen meenemer



* Meenemers zijn zowel in ASA als in NIKKEL verkrijgbaar.


p (inch)

p (mm)

c (mm)

d (mm)

e 1

(mm)

f 1

(mm)

e 2

(mm)

f 2

(mm)

e 3

(mm)

f 3

(mm)

g (mm)

h (mm)

i (mm)

l (mm)

s (mm)

M (mm)

m. max (mm)


sluit veer (no. 3)

Klinkschakel

(no. 8)


sluit veer (no. 3)

€ € € €

Gebogen meenemer 202.1

P83V

1 / 2 " 12,70 8,0 4,2 24,1 36,1 - - - - 4,5 14,0 - 18,1 1,5 - - 8,62 6,59 10,34 8,29

S84V

L85SL 1 )

M106SL 1 )

M127SL 1 )

1 / 2 " 12,70 8,0 4,2 25,8 37,8 - - - - 4,5 14,0 - 18,1 1,5 - - 8,80 6,59 10,44 8,29

1 / 2 " 12,70 8,0 4,2 27,6 39,6 41,5 53,5 55,4 67,4 5,4 14,0 - 18,1 1,5 4 5,2 9,13 7,04 10,71 8,74

5 / 8 " 15,875 9,0 5,2 33,6 49,6 50,1 66,1 66,6 82,6 6,8 18,0 - 24,0 1,6 5 5,3 10,58 7,92 12,60 10,00

3 / 4 " 19,05 10,0 6,2 41,1 61,1 60,5 80,5 79,9 99,9 7,4 22,6 - 28,0 1,8 5 5,5 13,43 8,94 16,02 11,46

M1611 1 ) 1" 25,40 16,0 8,2 53,9 77,9 85,8 109,8 117,7 141,7 10,4 26,0 - 36,2 3,0 6 8,2 22,61 16,15 27,74 21,17

Gebogen meenemer 203.1 en 203.2

P83V

1 / 2 " 12,70 9,5 4,2 29,1 41,1 - - - - 4,5 16,5 12,7 23,6 1,5 - - 8,62 6,59 10,34 8,29

S84V

L85SL 1 )

M106SL 1 )

M127SL 1 )

Eenzijdig

1 / 2 " 12,70 9,5 4,2 30,8 42,8 - - - - 4,5 16,5 12,7 23,6 1,5 - - 8,80 6,59 10,44 8,29

1 / 2 " 12,70 9,5 4,2 32,6 44,6 46,5 58,5 60,4 72,4 5,4 16,5 12,7 23,6 1,5 4 5,2 9,13 7,04 10,71 8,74

5 / 8 " 15,875 11,0 5,2 30,6 49,6 47,1 66,1 63,6 82,6 7,5 18,0 15,8 31,0 1,6 5 5,3 10,58 7,92 12,60 10,00

3 / 4 " 19,05 12,0 6,2 35,5 56,9 54,9 76,3 74,3 95,7 9,0 20,5 19,0 37,2 1,8 5 5,5 13,43 8,94 16,02 11,46

M1611 1 ) 1" 25,40 18,0 8,2 57,7 83,9 89,6 115,8 112,5 147,8 10,4 29,0 25,4 47,2 3,0 6 8,2 22,61 16,15 27,74 21,17

Tweezijdig

Klinkschakel

(no. 8)

Gebogen meenemer voor langesteek ketting 201.1 en 201.2



Klinkschakel

(no. 8)



€ € € €

LR165 SL 1" 24,4 10,00 4,2 26,2 38,6 - - - - 6,50 13,50 14,00 24,20 1,50 - - o.a. o.a. o.a. o.a.

LR206 SL 1 1 / 4 " 31,75 11,0 5,2 30,6 49,6 - - - - 7,5 18,0 18,0 30,2 1,6 - - o.a. o.a. o.a. o.a.

LR247 SL 1 1 / 2 " 38,10 13,0 6,2 34,9 55,5 - - - - 9,0 19,8 20,0 36,2 1,7 - - o.a. o.a. o.a. o.a.

LR3211 2" 50,80 18,0 8,2 57,7 81,9 - - - - 10,2 28,0 28,0 48,2 3,0 - - o.a. o.a. o.a. o.a.


1 ) Ook verkrijgbaar in duplex en triplex uitvoering

Eenzijdig

Tweezijdig

Klinkschakel

(no. 8)

202.1

203.1

203.2




201.1 201.2

17

Transportketting


Steek (p) inch

Steek (p) mm


ketting



Breeksterkte IWIS (N)

€

Rollenketting voor pallettransport met rechte zijplaten

M128 AG 3/4" 19,05 11000M128AG 94,88 1,75 42.000 18

D128 AG 3/4" 19,05 11000D128AG 202,90 3,50 84.000 18

g (mm)



Steek (p) mm


ketting




€

Holleboutketting (busketting-boring 6 mm)

M128 HB 3/4" 19,05 15112HB 220,18 1,23 34.500 25,5 6,0 18

B (mm)

D (mm)

g (mm)



Steek (p) mm


ketting




a (mm)

a 1

(mm)

€

Zijdelings te buigen rollenketting A-SB

L85 A-SB 1/2" 12,7 11000L85ASB 68,44 0,65 10.000 17,8 16,8 425

M106 A-SB 5/8" 15,875 11000M106ASB 78,46 1,00 18.000 22,3 21,0 500

M128 A-SB 3/4" 19,05 11000M128ASB 111,96 1,50 26.000 27,7 26,3 750

Minimale radius

R (mm)



Steek (p) mm


ketting



€

Puntketting voor folietransport

L85 SL-112.0 1/2" 12,7 141851120 o.a. 0,73 22.000

D85 SL-112.0 1/2" 12,7 142851120 o.a. 1,40 40.000

In meerdere uitvoeringen leverbaar




Steek (p) mm


ketting



€

Pennenketting voor binderijen

M127-M4x10 3/4" 19,1 14112M4X10 o.a. 1,21 34.000



Steek (p) mm


ketting





€

Transferketting

L85 TF 1/2" 12,7 14185TF 186,17 0,82 22.000 19,8 15,2 8,0 12

M106 TF 5/8" 15,875 14110TF 203,92 1,18 27.500 24,8 17,5 9,5 26

M127 TF 3/4" 19,05 14112TF 231,99 1,59 34.000 29,8 19,8 11,0 43

B (mm)

H (mm)

h (mm)

Max. gewicht per

kunststof beugel (N)

18

U-beugelketting, verlengde pennen A,B,C



Steek (p) mm

A (mm)

B (mm)

a (mm) sluitschakel

c (mm)

d 1 ) (mm)

g (mm)

h (mm)

i (mm)

k (mm)

l (mm)

s (mm)

M (mm)

m (mm)

U-beugelketting 303.2 en 303.32 en 303.9

L85 SL 1/2" 12,7 17,8 19,8 21,5 9,5 4,1 6,3 14,6 12,6 3,0 24,2 1,5 4 5,2

D85 SL 1/2" 12,7 31,8 33,9 35,5 9,5 4,1 6,3 28,5 13,9 3,0 24,2 1,5 4 5,2

M106 SL 5/8" 15,875 20,0 22,0 24,0 12,0 7,1 7,5 16,6 15,8 3,0 31,0 1,5 5 5,2

M1610 A 1" 25,4 33,7 36,5 38,4 16,2 8,7 10,5 27,3 25,3 5,0 49,2 2,1 6 7,3

*Prijzen zijn op aanvraag

1 ) Alternative diameters:

L85 SL: 5,8 mm

M106 SL: 4,7 mm

303.2 met standaard gaten 303.32 met schroefdraad insert 303.9 met rubber oplage

Materiaal: Perbunan

Hardheid: 65 shore

Temperatuurreeks: -30 tot 100 °C



Steek (p) mm

b 1

(mm)

d 1

(mm)

d 2

(mm)

L 1

(mm)

l 1

(mm)

L 2

(mm)

l 2

(mm)

l 3

(mm)

Verlengde pennen A,B,C

G52 - 8 3,16 5,00 2,31 17,5 10,0 27,5 20,0 10,5

G67 3/8" 9,525 5,72 6,35 3,31 22,0 10,0 34,0 22,0 11,5

P83V 1/2" 12,7 4,88 7,75 3,68 22,0 10,0 37,0 25,0 13,0

L85SL 1/2" 12,7 7,75 8,51 4,45 25,5 10,0 40,5 25,0 13,0

M106SL 1/2" 15,875 9,65 10,16 5,08 30,0 12,0 48,0 30,0 15,5

M127SL 5/8" 19,05 11,75 12,07 5,72 36,0 15,0 51,0 30,0 15,5

M1611 1" 25,4 17,02 15,88 8,28 53,5 20,0 68,5 35,0 18,0

L85 A 1/2" 12,7 7,94 7,95 3,96 25,5 10,0 45,3 30,0 15,5

M106 A 5/8" 15,875 9,53 10,16 5,08 31,5 12,0 48,0 29,0 15,0

M128 ASL 3/4" 19,05 12,70 11,91 5,94 38,0 14,0 48,0 24,0 12,5

M1610 A 1" 25,4 15,88 15,88 7,92 49,5 19,0 61,3 31,0 16,0

LR165 SL 1" 25,4 7,75 8,51 4,45 25,5 10,0 40,5 25,0 13,0

LR206 SL 1 1/4" 31,75 9,65 10,16 5,08 30,0 12,0 48,0 30,0 15,5

LR247 SL 1 1/2" 38,1 11,75 12,07 5,72 36,0 15,0 51,0 30,0 15,5

LR3211 2" 50,8 17,02 15,88 8,28 53,5 20,0 68,5 35,0 18,0

* Prijzen zijn op aanvraag

* Standaard steken ook in ML en NI verkrijgbaar

PEN A PEN B PEN C

19

Flyerketting en eindschakels

Eindschakel uitvoering A

Platen combinatie 2x2

Eindschakel uitvoering B

Platen combinatie 4x4



Steek (p) mm


ketting


Platen combinatie


Breeksterkte IWIS

(N)

€

Flyerketting

FL522 - 6 12500FL522 89,14 2x2 0,15 6.000 - 5,6 2,31 6,3 1,0

FL523 - 8 12500FL523 107,74 2x3 0,19 8.000 - 6,7 2,31 6,3 1,0

FL623 1 ) 3/8" 9,525 12500FL623 91,47 2x3 0,32 12.000 - 8,3 3,31 8,1 1,2

FL623 b 1 ) 3/8" 9,525 12500FL623B o.a. 2x3 0,46 21.000 - 10,9 3,31 8,2 2,0

FL823 b 1/2" 12,70 12500FL823B 129,71 2x3 0,65 30.000 - 12,4 4,45 10,8 2,0

FL834 a 1/2" 12,70 12500FL834A 94,63 3x4 0,42 28.000 - 13,1 3,68 9,1 1,5

FL834 b 1/2" 12,70 12500FL834B 91,95 3x4 0,91 45.000 - 16,5 4,45 10,8 2,0

FL845 a 1/2" 12,70 12500FL845A 137,41 4x5 0,67 38.000 25 16,9 3,68 9,1 1,6

FL845 b 1/2" 12,7 12500FL845B 162,53 4x5 1,00 52.000 25 19,0 4,45 10,8 1,8

FL866 a 1/2" 12,7 12500FL866A 162,09 6x6 0,88 51.000 28 21,7 3,68 9,1 1,6

FL866 bd 1/2" 12,7 12500FL866BD 208,11 3x3 2 ) 1,17 67.000 28 20,6 4,45 10,8 1,5

FL1044 bd 5/8" 15,875 12500FL1044BD o.a. 2x2 2 ) 1,12 64.000 28 16,8 5,08 13,7 1,8

FL1066 bd 5/8" 15,875 12500FL1066BD 207,49 3x3 2 ) 1,68 93.000 35 24,0 5,08 13,7 1,8

FL1266 bd 3/4" 19,05 12500FL1266BD 238,51 3x3 2 ) 2,18 115.000 40 30,0 5,72 14,9 2,2

FL1644 d 1" 25,4 12500FL1644D 231,75 2x2 2 ) 2,92 160.000 40 28,0 8,28 20,8 3,0

FL1666 d 1" 25,4 12500FL1666D 556,49 3x3 2 ) 4,35 231.000 50 41,0 8,28 20,8 3,0


a (mm)

a 1

(mm)

d 2

(mm)

g 1

(mm)

s (mm)

2 ) Dubbele platen



Steek (p) mm


eindschakel A

Prijs per stuk

Platen combinatie


eindschakel B

Prijs per stuk

€

€

Eindschakels A en B

FL522 - 6 12500FL522A 7,69 2x2 -

- 6,2 - 16 - 15 10 - -

FL523 - 8 12500FL523A 7,69 2x3 -

- 6,2 - 16 - 15 10 - -

FL623 3/8" 9,525 12500FL623A 8,19 2x3 -

- 6,2 - 16 - 15 10 - -

FL623 b 3/8" 9,525 12500FL623BA o.a. 2x3 -

- 6,2 - 18 - 20 11 - -

FL823 b 1/2" 12,70 12500FL823BA 9,36 2x3 -

- 8,2 - 18 - 20 11 - -

FL834 a 1/2" 12,70 12500FL834AA 9,99 3x4 -

- 8,2 - 18 - 20 11 - -

FL834 b 1/2" 12,70 12500FL834BA 9,99 3x4 -

- 8,2 - 18 - 20 11 - -

FL845 a 1/2" 12,70 12500FL845AA 13,26 4x5 12500FL845AB

32,18 8,2 12,2 18 25 20 11 30 15

FL845 b 1/2" 12,7 12500FL845BA 13,19 4x5 12500FL845BB

33,38 8,2 12,2 18 25 20 11 30 15

FL866 a 1/2" 12,7 12500FL866AA 15,76 6x6 12500FL866AB

35,88 8,2 12,2 18 25 20 11 30 15

FL866 bd 1/2" 12,7 12500FL866BDA 16,52 3x3 2 ) 12500FL866BDB 36,37 8,2 12,2 18 25 20 12 30 15




FL1644 d 1" 25,4 12500FL1644DA 20,75 2x2 2 ) 12500FL1644DB 46,88 12,2 18,2 25 40 30 15 50 24

FL1666 d 1" 25,4 12500FL1666DA 27,56 3x3 2 ) 12500FL1666DB 66,84 12,2 18,2 25 40 30 15 50 24


d 3

(mm)

d 4

(mm)

g 2

(mm)

g 3

(mm)

u 1

(mm)

u 2

(mm)

u 3

(mm)

u 4

(mm)

2 ) Dubbele platen

20

Automatische kettingspanners AMS

Automatische kettingspanner AMS 10

Haak 01 Haak 02

Automatische kettingspanner AMS 20

Haak 03

AMS 20

Haak 03


Geschikt voor

kettingtype


spanner


Spankracht (N)

Spanweg S (mm)

€

Kettingspanner

AMS 10 G67,L85,M106 270SEAMS10 85,24 0-100 0-25 60

AMS 20 M127,M1611 270SEAMS20 159,60 0-300 0-45 60

Kettingspanners exclusief spanwielen, exclusief haak (haken 01 t/m 03 op aanvraag)

Stelweg (mm)

Kettingspanwielen zijn ook uit

voorraad leverbaar, neem contact

met ons op voor prijzen en

afmetingen.

21

Montage- en demontagegereedschap

IWIS ketting breken in één beweging met een IWIS ponsmachine

1. Ketting aanbrengen 2. Hefboom neerhalen 3. Ketting gebroken

Omschrijving

IWIS ponsmachine

Onderdelen voor IWIS ponsmachine

Reperatie set 3 / 8 " IWIS ponsmachine




Artikelnummer

Spruit

17000IP

17000IPR10

17000IPR12

17000IPR67

17000IPR85

Nettoprijs

€

1387,19

123,84

123,84

123,84

123,84

Eenvoudige handpons type L

voor P83V, S84V L85

17000IHP4 83,44

Universele handpons voor type H

Voor kettingsteek 8 mm t/m 3 / 4 "

Onderdelen voor universele handpons

Drukstift tbv 8mm t/m 3 / 4 "

Spindel tbv 8mm t/m 3 / 4 "

Zware handpons voor type XH

Voor kettingsteek 3 / 4 " t/m 1 1 / 4

Onderdelen voor universele handpons

Drukstift tbv 3 / 4 " t/m 1 1 / 4

17000IHP

17000IHPD

17000IHPS

17000PA60

17000PA60T

101,94

15,37

32,39

o.a.

o.a.

Montagespanner

3 / 8 " t/m 3 / 4 " Nr. 35

Vanaf 1" Nr. 80

Let op: netto prijzen

17000MS35

17000MS80

o.a.

o.a.

22

Spruit Transmissies B.V.

Ivoorstraat 4

1812 RE ALKMAAR

Tel. +31-(0)72-5412000

Fax.+31-(0)72-5412054

Internet: www.spruit.nl

E-mail: spruit@spruit.nl

Iwis 2011 - Spruit Transmissies BV

You also want an ePaper? Increase the reach of your titles

Delete template?

Save as template?
