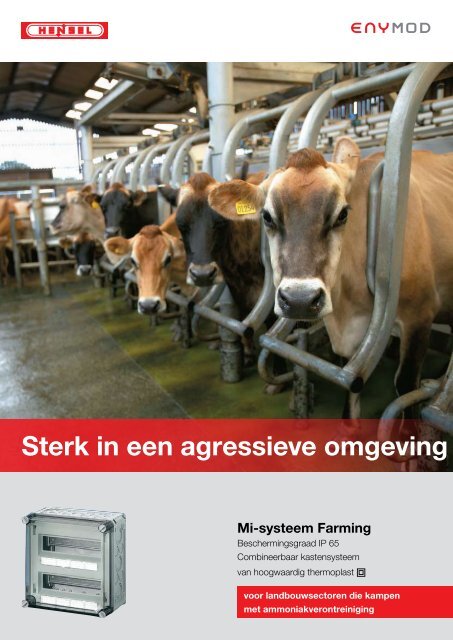

<strong>Sterk</strong> <strong>in</strong> <strong>een</strong> <strong>agressieve</strong> omgev<strong>in</strong>g<br />
Mi-systeem Farm<strong>in</strong>g<br />
Bescherm<strong>in</strong>gsgraad IP 65<br />
Comb<strong>in</strong>eerbaar kastensysteem<br />
van hoogwaardig thermoplast <br />
voor landbouwsectoren die kampen<br />
met ammoniakverontre<strong>in</strong>ig<strong>in</strong>g
Mi-systeem Farm<strong>in</strong>g &<br />
Inhoud<br />
Systeembeschrijv<strong>in</strong>g/kastensysteem bladzijden 3 - 4<br />
Lege kast<br />
met transparant deksel bladzijde 5<br />
Lege kast met scharnierdeksel<br />
met transparant deksel bladzijde 6<br />
Mi-automatenkast<br />
24 tot 56 modulen, zonder PE-/N-klemmen bladzijde 7<br />
Accessoires bladzijden 9 - 16<br />
Technische bijlage bladzijden 18 - 23<br />
2
Mi-systeem Farm<strong>in</strong>g &<br />
Systeembeschrijv<strong>in</strong>g<br />
Gebruik <strong>in</strong> de landbouw<br />
In landbouwbedrijven met veeteelt worden<br />
bijzondere eisen gesteld aan elektrische<br />
productiemiddelen met het oog op de <strong>in</strong>vloed<br />
van vochtigheid, stof en bijtende chemische<br />
dampen, met name ammoniak.<br />
Daarnaast kan er door de aanwezigheid<br />
van licht ontvlambare stoffen <strong>een</strong> verhoogd<br />
brandgevaar bestaan.<br />
Met isolerend materiaal <strong>in</strong>gekapseld, dubbelgeïsoleerd,<br />
comb<strong>in</strong>eerbaar kastensysteem voor toepass<strong>in</strong>g <strong>in</strong> de<br />
landbouw<br />
Kasten kunnen ook als enkele kast gebruikt worden<br />
Bescherm<strong>in</strong>gsgraad IP 65: stofdicht en beschermd tegen waterstralen<br />
Materiaal: thermoplast polycarbonaat<br />
Brandgedrag: gloeidraadtest IEC 60 695-2-11, zelfdovend, moeilijk ontvlambaar<br />
Ammoniakbestendig:<br />
het materiaal van de kast is geschikt voor gebruik <strong>in</strong> met ammoniak verontre<strong>in</strong>igde<br />
omgev<strong>in</strong>gen, bijvoorbeeld stallen, en is tevens bestand tegen zuren, logen, benz<strong>in</strong>e<br />
en m<strong>in</strong>erale olie<br />
Toxisch gedrag: silicone- en halog<strong>een</strong>vrij<br />
Inbouwplaten voor apparaten<strong>in</strong>bouw<br />
Wanddoorvoerisolatoren met grote open<strong>in</strong>gen voor de elektrische verb<strong>in</strong>d<strong>in</strong>g van<br />
de kasten onderl<strong>in</strong>g met elkaar<br />
Kabel<strong>in</strong>voer aan alle kastwanden via metrische uitbreekpoorten of via flenzen met<br />
metrische uitbreekpoorten<br />
Wandbevestig<strong>in</strong>g direct <strong>in</strong> de kast, via buitenbeugels of met montagerail<br />
Verzegel- en afsluitmogelijkheid<br />
Veeteelt <strong>in</strong> de landbouw<br />
3
Mi-systeem Farm<strong>in</strong>g &<br />
Systeembeschrijv<strong>in</strong>g<br />
Kastensysteem<br />
<br />
<br />
<br />
Omgev<strong>in</strong>gsvoorwaarden<br />
<br />
Omgev<strong>in</strong>gstemperatuur van de verdeler: - 25 tot + 35 °C, max. + 40 °C<br />
Luchtvochtigheid: 50% bij 40 °C, 100% bij 25 °C<br />
<br />
<br />
<br />
<br />
Opstell<strong>in</strong>g<br />
<br />
<br />
Isolatie<br />
<br />
<br />
Slagvastheid<br />
Bescherm<strong>in</strong>g tegen<br />
vreemde voorwerpen<br />
en aard<strong>in</strong>g<br />
<br />
<br />
<br />
Waterbescherm<strong>in</strong>g<br />
Geschikt voor b<strong>in</strong>nen en beschermde buitenopstell<strong>in</strong>g volgens DIN VDE 0100<br />
Deel 737<br />
Dubbelgeïsoleerde kast<br />
(bescherm<strong>in</strong>gsklasse II) <br />
Bescherm<strong>in</strong>gsgraad voor mechanische toepass<strong>in</strong>g IK 08 (5 Joule) volgens<br />
DIN EN 50 102<br />
Stofdicht<br />
bescherm<strong>in</strong>gsgraad IP 65<br />
Beschermd tegen waterstralen<br />
bescherm<strong>in</strong>gsgraad IP 65<br />
Systeemafhankelijk<br />
<br />
Toegekend elektrisch<br />
<br />
vermogen<br />
Toegekende stroom: 630 A<br />
toegekende isolatiespann<strong>in</strong>g: AC 690 V, DC 1000 V*, VDE 0110<br />
* De toegekende isolatiespann<strong>in</strong>g wordt eventueel door de <strong>in</strong>gebouwde<br />
apparatuur gereduceerd<br />
Materiaal: thermoplast<br />
<br />
<br />
<br />
<br />
Brandgedrag<br />
Gloeidraadtest 960 °C<br />
volgens IEC 60 695-2-11<br />
zelfdovend, moeilijk ontvlambaar<br />
Hittebestendigheid - 40 tot + 120 °C<br />
Chemische<br />
resistentie 1)<br />
Toxisch gedrag<br />
Corrosiebestendigheid<br />
<br />
<br />
<br />
<br />
Resistentie tegen ammoniak,<br />
10%-zuren en 10%-logen,<br />
benz<strong>in</strong>e en m<strong>in</strong>erale olieën<br />
Siliconen- en halog<strong>een</strong>vrij<br />
Bestand tegen belast<strong>in</strong>g onder zware weersomstandigheden, vochtigheid<br />
en temperatuur<br />
Materiaalafhankelijk<br />
1) De vermeld<strong>in</strong>gen met betrekk<strong>in</strong>g tot de chemische resistentie dienen louter ter oriëntatie. In elk bijzonder geval is <strong>een</strong> controle vereist<br />
van verb<strong>in</strong>d<strong>in</strong>gen met andere chemicaliën en omgev<strong>in</strong>gsomstandigheden (temperatuur, concentratie, enz.).<br />
4
Mi-systeem Farm<strong>in</strong>g &<br />
Lege kast met transparant deksel<br />
Dekselsluit<strong>in</strong>gen voor gereedschapsbedien<strong>in</strong>g<br />
Steunrail, montageplaten of afdicht<strong>in</strong>gen apart<br />
bestellen 1)<br />
Materiaal: thermoplast<br />
Kleur: grijs, RAL 7032<br />
Bescherm<strong>in</strong>gsgraad: IP 65<br />
Mi 0200F kastgrootte 2 <br />
<br />
max. <strong>in</strong>bouwdiepte<br />
bij <strong>in</strong>gebouwde montageplaat 146 mm<br />
<br />
bij <strong>in</strong>gebouwde montagerail 135 mm<br />
<br />
<br />
<br />
<br />
Mi 0400F kastgrootte 4 <br />
<br />
max. <strong>in</strong>bouwdiepte<br />
bij <strong>in</strong>gebouwde montageplaat 146 mm<br />
<br />
bij <strong>in</strong>gebouwde montagerail 135 mm<br />
<br />
<br />
<br />
<br />
1) Over<strong>een</strong>komstig het gebruik <strong>in</strong> klasse AF4 (langdurig corrosieve schadelijke stoffen) volgens<br />
DIN VDE 0100-510 wordt aangeraden, de geschiktheid van de <strong>in</strong>bouwapparatuur te controleren.<br />
Kastwanden met metrische kabel<strong>in</strong>voeren:<br />
Wand 1 Wand 2 Wand 3 Wand 4 Wand 5<br />
1 x M 20 2 x M 20 4 x M 25 1 x M 20 8 x M 32<br />
1 x M 32/40 10 x M 25 3 x M 40/50 4 x M 25 4 x M 40/50<br />
1 x M 32/40 1 x M 32/40<br />
3 x M 40/50<br />
5
Mi-systeem Farm<strong>in</strong>g &<br />
Lege kast met scharnierdeksel<br />
Aan drie zijden comb<strong>in</strong>eerbaar<br />
Dekselsluit<strong>in</strong>gen voor gereedschapsbedien<strong>in</strong>g<br />
Steunrail, montageplaten of afdicht<strong>in</strong>gen apart<br />
bestellen 1)<br />
Materiaal: thermoplast<br />
Bescherm<strong>in</strong>gsgraad: IP 65<br />
Mi 9200F kastgrootte 2<br />
<br />
met transparant scharnierdeksel<br />
dekselscharnieren los bijgevoegd<br />
<br />
<br />
max. <strong>in</strong>bouwdiepte<br />
bij <strong>in</strong>gebouwde montageplaat 146 mm<br />
bij <strong>in</strong>gebouwde montagerail 135 mm<br />
DIN-rail of montageplaten apart bestellen<br />
<br />
<br />
<br />
<br />
Mi 9400F kastgrootte 4<br />
<br />
met transparant scharnierdeksel<br />
dekselscharnieren los bijgevoegd<br />
<br />
<br />
max. <strong>in</strong>bouwdiepte<br />
bij <strong>in</strong>gebouwde montageplaat 146 mm<br />
bij <strong>in</strong>gebouwde montagerail 135 mm<br />
DIN-rail of montageplaten apart bestellen<br />
<br />
<br />
<br />
<br />
1) Over<strong>een</strong>komstig het gebruik <strong>in</strong> klasse AF4 (langdurig corrosieve schadelijke stoffen) volgens<br />
DIN VDE 0100-510 wordt aangeraden, de geschiktheid van de <strong>in</strong>bouwapparatuur te controleren.<br />
Comb<strong>in</strong>atievoorbeelden:<br />
de kasten kunnen boven elkaar of als buitenkasten gecomb<strong>in</strong>eerd worden.<br />
Comb<strong>in</strong>atie<br />
boven elkaar<br />
Comb<strong>in</strong>atie als buitenkast<br />
Kastwanden met metrische kabel<strong>in</strong>voer:<br />
Wand 1 Wand 2 Wand 3 Wand 4 Wand 5<br />
1 x M 20 2 x M 20 4 x M 25 1 x M 20 8 x M 32<br />
1 x M 32/40 10 x M 25 3 x M 40/50 4 x M 25 4 x M 40/50<br />
1 x M 32/40 1 x M 32/40<br />
3 x M 40/50<br />
6
Mi-systeem Farm<strong>in</strong>g &<br />
Automatenkast voor de <strong>in</strong>bouw van DIN-rail componenten<br />
volgens DIN 43 880 1)<br />
Zonder PE- en N-klem<br />
Dekselsluit<strong>in</strong>gen voor gereedschapsbedien<strong>in</strong>g<br />
Met afdekstroken voor niet benutte DIN-railruimte<br />
Materiaal: thermoplast<br />
Kleur: grijs, RAL 7032<br />
Bescherm<strong>in</strong>gsgraad: IP 65<br />
Mi 1225F 24 modulen, 2 x 12 x 18 mm <br />
<br />
met 2 rijen<br />
<br />
<br />
<br />
<br />
<br />
Mi 1440F 36 modulen, 3 x 12 x 18 mm <br />
<br />
met 4 rijen<br />
met 1 DIN-rail 216 mm breed<br />
<br />
(voor apparaat<strong>in</strong>bouwdiepte 72 mm)<br />
<br />
<br />
<br />
<br />
Mi 1455F 56 modulen, 2 x 28 x 18 mm <br />
<br />
met 2 rijen<br />
<br />
<br />
<br />
<br />
<br />
1) Over<strong>een</strong>komstig het gebruik <strong>in</strong> klasse AF4 (langdurig corrosieve schadelijke stoffen) volgens<br />
DIN VDE 0100-510 wordt aangeraden, de geschiktheid van de <strong>in</strong>bouwapparatuur te controleren.<br />
Kastwanden met metrische kabel<strong>in</strong>voer:<br />
Wand 1 Wand 2 Wand 3 Wand 4 Wand 5<br />
1 x M 20 2 x M 20 4 x M 25 1 x M 20 8 x M 32<br />
1 x M 32/40 10 x M 25 3 x M 40/50 4 x M 25 4 x M 40/50<br />
1 x M 32/40 1 x M 32/40<br />
3 x M 40/50<br />
7
Mi-systeem Farm<strong>in</strong>g &<br />
Accessoires<br />
Tussenramen, steunrail, afstandsstukken,<br />
montageplaten 9<br />
Bevestig<strong>in</strong>gsschroeven, afdekk<strong>in</strong>gen, afdekstroken 10<br />
Klemmen 11<br />
Inbouwsets Kwh-meter, wandafdicht<strong>in</strong>g,<br />
bevestig<strong>in</strong>gs-vervang<strong>in</strong>gsonderdelen 12<br />
Flens 13<br />
Kabelwartels 14<br />
Verzegel<strong>in</strong>g, dekselafsluit<strong>in</strong>gen,<br />
stofbescherm<strong>in</strong>gsafdicht<strong>in</strong>g 15<br />
Buitenbeugels, montagerail 16<br />
8
Mi-systeem Farm<strong>in</strong>g &<br />
Accessoires<br />
Mi ZR 4<br />
Tussenramen<br />
voor lege Mi kast maat 4<br />
voor vergrot<strong>in</strong>g achteraf van<br />
de <strong>in</strong>bouwdieptes met 85 mm<br />
<br />
<br />
<br />
Mi TS 30<br />
DIN-rail<br />
volgens norm DIN EN 60 715<br />
voor lege Mi kast maten 1 tot 8<br />
voor apparaten of klemmen met<br />
klik- of klemveerbevestig<strong>in</strong>g<br />
met bevestig<strong>in</strong>gsschroeven<br />
<br />
<br />
<br />
Mi TS 60<br />
DIN-rail<br />
volgens norm DIN EN 60 715<br />
voor lege Mi kast maten 4 en 8<br />
voor apparaten of klemmen met<br />
klik- of klemveerbevestig<strong>in</strong>g<br />
met bevestig<strong>in</strong>gsschroeven<br />
<br />
<br />
<br />
Mi DS 25<br />
Afstandhouders<br />
voor de montage van DIN-rail Mi TS<br />
2 stuks<br />
met bevestig<strong>in</strong>gsschroeven voor kastbodems en DIN-rail<br />
hoogte: 25 mm<br />
Mi DS 50<br />
Afstandhouders<br />
voor de montage van DIN-rail Mi TS<br />
2 stuks<br />
met bevestig<strong>in</strong>gsschroeven voor kastbodems en DIN-rail<br />
hoogte: 50 mm<br />
Mi MP 2 Montageplaat <br />
Materiaal: hardpapier, gelam<strong>in</strong>eerd,<br />
materiaaldikte 4 mm<br />
voor lege Mi kast maten 2 tot 8<br />
met bevestig<strong>in</strong>gsschroeven<br />
<br />
Mi MP 4 Montageplaat <br />
Materiaal: hardpapier, gelam<strong>in</strong>eerd,<br />
materiaaldikte 4 mm<br />
voor lege Mi kast maten 4, 8<br />
met bevestig<strong>in</strong>gsschroeven<br />
<br />
9
Mi-systeem Farm<strong>in</strong>g &<br />
Accessoires<br />
Mi BZ 11<br />
Bevestig<strong>in</strong>gsschroef<br />
voor montage op kastbodem<br />
voor materiaaldikten van 1 tot 2,5 mm<br />
zelftappend<br />
verz<strong>in</strong>kt<br />
lengte 11 mm<br />
Mi BZ 13<br />
Bevestig<strong>in</strong>gsschroef<br />
voor montage op kastbodem<br />
voor materiaaldikten van 2,5 tot 4 mm<br />
zelftappend<br />
verz<strong>in</strong>kt<br />
lengte 13 mm<br />
Mi EP 92<br />
Afdekk<strong>in</strong>g<br />
voor lege Mi kast maat 2<br />
voor <strong>in</strong>bouw achteraf<br />
gesloten afdekk<strong>in</strong>g uit thermoplast,<br />
als afdekplaat of voor <strong>in</strong>bouw van<br />
apparaten<br />
met bevestig<strong>in</strong>gsmateriaal<br />
<br />
<br />
<br />
Mi EP 94<br />
Afdekk<strong>in</strong>g<br />
voor lege Mi kast maat 4<br />
voor <strong>in</strong>bouw achteraf<br />
gesloten afdekk<strong>in</strong>g van thermoplast,<br />
als afdekplaat of<br />
voor de <strong>in</strong>bouw van apparaten<br />
met bevestig<strong>in</strong>gsmateriaal<br />
<br />
<br />
<br />
AS 12<br />
AS 18<br />
Afdekstrook<br />
voor het afsluiten van niet-gebruikte apparatuuropen<strong>in</strong>gen, voor materiaaldikten tot 3 mm<br />
12 modulen: elk 18 mm<br />
per 9 mm deelbaar<br />
kleur grijs, over<strong>een</strong>komstig RAL 7035<br />
Afdekstrook<br />
voor het afsluiten van niet-gebruikte apparatuuropen<strong>in</strong>gen, voor materiaaldikten tot 3 mm<br />
18 modulen: elk 18 mm<br />
per 9 mm deelbaar<br />
kleur grijs, over<strong>een</strong>komstig RAL 7035<br />
10
Mi-systeem Farm<strong>in</strong>g &<br />
Accessoires<br />
FIXCONNECT ® -<strong>in</strong>steekklemtechniek<br />
Insteekklem voor massieve en flexibele<br />
leid<strong>in</strong>g van 1,5 tot 4 mm² en schroefklemmen<br />
van 1,5 tot 25 mm²<br />
FC L 10<br />
FC N 10<br />
FC PE 10<br />
FC PN 10<br />
FIXCONNECT ® -<strong>in</strong>steekklem<br />
voor montage op DIN-rail volgens DIN EN 60715,<br />
35 mm hoedprofiel<br />
per PE/N aantal x doorsnede<br />
3 x 25 mm², 12 x 4 mm², Cu<br />
met 1 rij<br />
FIXCONNECT ® -<strong>in</strong>steekklem voor N-geleider<br />
voor montage op DIN-rail volgens DIN EN 60 715,<br />
35 mm hoedprofiel<br />
aantal x doorsnede per N<br />
6 x 25 mm², 24 x 4 mm², Cu<br />
met 2 rijen<br />
FIXCONNECT ® -<strong>in</strong>steekklem voor N-geleider<br />
voor montage op DIN-rail volgens DIN EN 60 715,<br />
35 mm hoedprofiel<br />
aantal x doorsnede per N<br />
6 x 25 mm², 24 x 4 mm², Cu<br />
met 1 rij<br />
FIXCONNECT ® -<strong>in</strong>steekklem voor PE-leid<strong>in</strong>g<br />
voor montage op DIN-rail volgens DIN EN 60 715,<br />
35 mm hoedprofiel<br />
aantal x doorsnede per PE<br />
6 x 25 mm², 24 x 4 mm², Cu<br />
met 1 rij<br />
Gebruik van FIXCONNECT ® -<strong>in</strong>steekklemmen <strong>in</strong> kasten<br />
FC PN 30 FC PN 60 FC N 30 FC PE 30<br />
<br />
Mi 1225F<br />
<br />
Mi 1440F<br />
<br />
<br />
Mi 1445F<br />
11
Mi-systeem Farm<strong>in</strong>g &<br />
Accessoires<br />
Mi EZ 01<br />
Inbouwset Kwh-meter<br />
voor de <strong>in</strong>bouw <strong>in</strong> lege kast maat 2 en 4<br />
Kwh-meter voor opname van elektrische meters<br />
rail met bevestig<strong>in</strong>gsschroeven en 3 stuks meterbevestig<strong>in</strong>gsschroeven<br />
Mi EZ 02<br />
Inbouwset Kwh-meter<br />
voor de <strong>in</strong>bouw <strong>in</strong> lege kast maat 4<br />
Kwh-meter voor opname van elektrische meters<br />
rail met bevestig<strong>in</strong>gsschroeven en 3 stuks meterbevestig<strong>in</strong>gsschroeven<br />
Bevestig<strong>in</strong>gspunten <strong>in</strong> kastbodem voor de<br />
bevestig<strong>in</strong>g van de Kwh-meter <strong>in</strong>bouwset<br />
Opbouwvoorbeelden<br />
300 x 600 mm<br />
Mi WD 2<br />
Mi BE<br />
Wandafdicht<strong>in</strong>g<br />
voor het samenbouwen van Mi-kasten<br />
Kastwanden 150 of 300 mm<br />
bestaande uit 1 afdicht<strong>in</strong>g, 4 wigverb<strong>in</strong>ders, 1 klembeugel<br />
Bevestig<strong>in</strong>gs-reservedelen<br />
300 x 300 mm<br />
voor het samenbouwen van Mi-kasten<br />
bij ombouw van bestaande <strong>in</strong>stallaties<br />
bestaande uit 4 wigverb<strong>in</strong>d<strong>in</strong>gen en 5 wiggen<br />
12
Mi-systeem Farm<strong>in</strong>g &<br />
Accessoires<br />
Flens<br />
Mi FP 20<br />
Flens<br />
met wigverb<strong>in</strong>ders en afdicht<strong>in</strong>g<br />
kastwand 300 mm<br />
uitbreekpoorten: g<strong>een</strong><br />
<br />
<br />
<br />
<br />
bruikbare montageruimte<br />
Mi FM 20 Flens <br />
<br />
met wigverb<strong>in</strong>ders en afdicht<strong>in</strong>g<br />
kastwand 300 mm<br />
uitbreekpoorten:<br />
15 x M 16, 15 x M 20<br />
Mi FM 25 Flens <br />
<br />
met wigverb<strong>in</strong>ders en afdicht<strong>in</strong>g<br />
kastwand 300 mm<br />
uitbreekpoorten:<br />
19 x M 16/25<br />
Mi FM 32 Flens <br />
<br />
met wigverb<strong>in</strong>ders en afdicht<strong>in</strong>g<br />
kastwand 300 mm<br />
uitbreekpoorten:<br />
8 x M 25/32, 1 x M 25/32/40<br />
Mi FM 40 Flens <br />
<br />
met wigverb<strong>in</strong>ders en afdicht<strong>in</strong>g<br />
kastwand 300 mm<br />
uitbreekpoorten:<br />
2 x M 25/32, 5 x M 32/40<br />
Mi FM 50 Flens <br />
<br />
met wigverb<strong>in</strong>ders en afdicht<strong>in</strong>g<br />
kastwand 300 mm<br />
uitbreekpoorten:<br />
2 x M 20, 4 x M 32/40/50<br />
Mi FM 60 Flens <br />
<br />
met wigverb<strong>in</strong>ders en afdicht<strong>in</strong>g<br />
kastwand 300 mm<br />
uitbreekpoorten:<br />
3 x M 40/50/63<br />
Mi FM 63<br />
Flens<br />
met vergrote kabelrangeerruimte<br />
met wigverb<strong>in</strong>ders en afdicht<strong>in</strong>g<br />
kastwand 300 mm<br />
uitbreekpoorten<br />
3 x M 40/50/63<br />
<br />
<br />
13
Mi-systeem Farm<strong>in</strong>g &<br />
Accessoires<br />
Kabel<strong>in</strong>voer voor metrische uitbreekpoorten<br />
Voor b<strong>in</strong>nen- en beschermde buitenopstell<strong>in</strong>gen<br />
Met trekontlast<strong>in</strong>g en contramoer<br />
Materiaal: thermoplast<br />
Kabelwartel<br />
Bescherm<strong>in</strong>gsgraad: IP 66<br />
kleur st<strong>een</strong>grijs, over<strong>een</strong>komstig RAL 7032<br />
gloeidraadtest VDE 0471 T2 960 °C<br />
ASM 12<br />
ASM 16<br />
ASM 20<br />
ASM 25<br />
ASM 32<br />
ASM 40<br />
ASM 50<br />
ASM 63<br />
ISO-schroefdraad<br />
M 12 x 1,5<br />
ISO-schroefdraad<br />
M 16 x 1,5<br />
ISO-schroefdraad<br />
M 20 x 1,5<br />
ISO-schroefdraad<br />
M 25 x 1,5<br />
ISO-schroefdraad<br />
M 32 x 1,5<br />
ISO-schroefdraad<br />
M 40 x 1,5<br />
ISO-schroefdraad<br />
M 50 x 1,5<br />
ISO-schroefdraad<br />
M 63 x 1,5<br />
afdichtbereik<br />
Ø 3-6,5 mm<br />
afdichtbereik<br />
Ø 5-10 mm<br />
afdichtbereik<br />
Ø 6,5-13,5 mm<br />
afdichtbereik<br />
Ø 10-17 mm<br />
afdichtbereik<br />
Ø 14-21 mm<br />
afdichtbereik<br />
Ø 20-28 mm<br />
afdichtbereik<br />
Ø 25-35 mm<br />
afdichtbereik<br />
Ø 35-48 mm<br />
boorgat<br />
Ø 12,5 mm<br />
boorgat<br />
Ø 16,5 mm<br />
boorgat<br />
Ø 20,5 mm<br />
boorgat<br />
Ø 25,5 mm<br />
boorgat<br />
Ø 32,5 mm<br />
boorgat<br />
Ø 40,5 mm<br />
boorgat<br />
Ø 50,5 mm<br />
boorgat<br />
Ø 63,5 mm<br />
wanddikte<br />
tot 3 mm<br />
wanddikte<br />
tot 3 mm<br />
wanddikte<br />
tot 3 mm<br />
wanddikte<br />
tot 3 mm<br />
wanddikte<br />
tot 3 mm<br />
wanddikte<br />
tot 3 mm<br />
wanddikte<br />
tot 3 mm<br />
wanddikte<br />
tot 3 mm<br />
14
Mi-systeem Farm<strong>in</strong>g &<br />
Accessoires<br />
Mi PL 2<br />
Verzegelkappen<br />
2 verzegelkappen voor het ombouwen van de dekselsluit<strong>in</strong>gen<br />
Mi DV 01<br />
Dekselsluit<strong>in</strong>g<br />
all<strong>een</strong> <strong>in</strong> comb<strong>in</strong>atie met Mi PL 2, Mi SR 4 of Mi SN 4<br />
Mi DR 04<br />
Dekselsluit<strong>in</strong>gen voor gereedschaps bedien<strong>in</strong>g<br />
driekant 8 mm<br />
Wordt gebruikt <strong>in</strong> plaats van de handmatig- of gereedschapsbediende sluit<strong>in</strong>g,<br />
om te voorkomen dat deksels door onbevoegden wordt geopend.<br />
4 dekselsluit<strong>in</strong>gen met driekant 8 mm en sleutel<br />
Mi SA 2<br />
Stofwerende afdekk<strong>in</strong>g<br />
voor 2 dekselbevestig<strong>in</strong>gsbuizen<br />
voor kastmaten 1 tot 4<br />
15
Mi-systeem Farm<strong>in</strong>g &<br />
Accessoires<br />
Mi AL 4<br />
Buitenbeugels<br />
voor externe kastbevestig<strong>in</strong>g bij Mi-kasten<br />
Montageset bestaande uit 4 montagebeugels,<br />
4 schroeven<br />
Mi MS 2<br />
Montagerail<br />
voor wandmontage van Mi-verdelers tot 900 x 1.200 mm<br />
met 8 schroeven M6 x 16 voor kastbevestig<strong>in</strong>g<br />
staalprofiel, verz<strong>in</strong>kt en voorzien van structuur<br />
poedercoat<strong>in</strong>g<br />
kleurt<strong>in</strong>t: RAL 7016, antraciet<br />
Lengte 1.950 mm<br />
16
Mi-systeem Farm<strong>in</strong>g &<br />
Technische bijlage<br />
Bedrijfs- en omgev<strong>in</strong>gsvoorwaarden 18<br />
Materiaaleigenschappen, afstraalbaar<br />
vermogensverlies van lege kast 19<br />
Normen en bepal<strong>in</strong>gen 19<br />
Detailmaten 20<br />
Voorpaneel<strong>in</strong>bouw 20<br />
Wandbevestig<strong>in</strong>g 20<br />
Bescherm<strong>in</strong>gsgraad, condensvorm<strong>in</strong>g 21 - 22<br />
Conformiteitsverklar<strong>in</strong>g 23<br />
17
Mi-systeem Farm<strong>in</strong>g &<br />
Technische bijlage<br />
Bedrijfs- en omgev<strong>in</strong>gscondities<br />
Toepass<strong>in</strong>gsgebied<br />
Lege kast Automatenkast<br />
Mi 0...F<br />
Mi 1...F<br />
Mi 9...F<br />
Geschikt voor b<strong>in</strong>nen en beschermde<br />
buitenopstell<strong>in</strong>g volgens DIN VDE 0100<br />
Deel 737<br />
kabel<strong>in</strong>voer<br />
ASM...<br />
Geschikt voor de onbeschermde<br />
buitenopstell<strong>in</strong>g volgens DIN VDE 0100<br />
Deel 737<br />
Omgev<strong>in</strong>gstemperatuur:<br />
- gemiddelde waarde <strong>in</strong> 24 uur<br />
- maximumwaarde<br />
- m<strong>in</strong>imumwaarde<br />
Relatieve luchtvochtigheid<br />
- kortdurend<br />
Brandveiligheid<br />
bij <strong>in</strong>terne fouten<br />
Brandveiligheid<br />
bij bijzondere<br />
risico's of gevaren<br />
Brandgedrag<br />
- gloeidraadtest IEC 60 695-2-11<br />
- UL Subject 94<br />
Bescherm<strong>in</strong>gsgraad tegen<br />
mechanische belast<strong>in</strong>g<br />
Toxisch gedrag<br />
bestendig tegen <strong>in</strong>cidentele re<strong>in</strong>ig<strong>in</strong>g (direct afspuiten)<br />
max. met hogedrukre<strong>in</strong>iger zonder schoonmaakmiddelen.<br />
waterdruk: max. 65 bar, watertemperatuur: max. 50 °C, afstand ≥ 0,5 m<br />
behuiz<strong>in</strong>g en kabel<strong>in</strong>voeren m<strong>in</strong>stens IP 65<br />
–<br />
+ 70 °C<br />
− 25 °C<br />
–<br />
–<br />
+ 55 °C<br />
+ 70 °C<br />
− 25 °C<br />
–<br />
–<br />
Vereisten<br />
aan elektrische apparatuur conform geldende normen voor bedrijfsmiddelen en<br />
wettelijke bepal<strong>in</strong>gen.<br />
M<strong>in</strong>imale vereisten:<br />
- gloeidraadtest volgens IEC 60 695-2-11:<br />
- 650 °C voor behuiz<strong>in</strong>g en kabel<strong>in</strong>voeren<br />
- 850 °C voor stroomvoerende delen<br />
Vereisten<br />
voor elektrische <strong>in</strong>stallaties en apparaten <strong>in</strong> brandgevaarlijke omgev<strong>in</strong>gen<br />
en bedrijfsruimtes bijv. DIN VDE 0100 deel 482, wettelijke voorschriften, VdS-richtlijnen<br />
M<strong>in</strong>imale vereisten:<br />
- gloeidraadtest volgens IEC 60 695-2-11:<br />
- 850 °C voor behuiz<strong>in</strong>g en kabel<strong>in</strong>voeren<br />
- 850 °C voor <strong>in</strong>stallatie <strong>in</strong> spouwmuren<br />
- gebruik van moeilijk ontvlambare kabels en leid<strong>in</strong>gen<br />
960 °C<br />
V-2<br />
moeilijk ontvlambaar<br />
zelfdovend<br />
IK 08 (5 Joule) -<br />
halog<strong>een</strong>vrij 1)<br />
siliconenvrij<br />
960 °C<br />
V-0<br />
moeilijk ontvlambaar<br />
zelfdovend<br />
halog<strong>een</strong>vrij 1)<br />
siliconenvrij<br />
1) “Halog<strong>een</strong>vrij” over<strong>een</strong>komstig de keur<strong>in</strong>g van kabels en geïsoleerde leid<strong>in</strong>gen – Corrosiviteit<br />
van brandgassen – volgens IEC 754-2.<br />
18
Mi-systeem Farm<strong>in</strong>g &<br />
Technische bijlage<br />
Materiaaleigenschappen<br />
Producten<br />
Gebruikt materiaal<br />
Gloeidraadtest<br />
IEC 60 695-2-11<br />
Deksel Mi-verdelers PC (polycarbonaat) 960 °C V-2<br />
Onderdelen Mi-verdelers<br />
PC (Polycarbonaat)<br />
met GFS<br />
UL Subject 94<br />
960 °C V-0<br />
Hittebestendigheid<br />
- 40 °C/<br />
+ 120 °C<br />
- 40 °C/<br />
+ 120 °C<br />
Chemische resistentie 1)<br />
Zuur 10%<br />
Loog 10%<br />
Alcohol<br />
Benz<strong>in</strong>e (MAC) 2)<br />
Benz<strong>een</strong> (MAC) 2)<br />
M<strong>in</strong>erale olie<br />
+ + 0 + — +<br />
+ + 0 + — +<br />
Mi... PUR (Polyurethaan) — —<br />
- 25 °C/<br />
+ 80 °C<br />
0 + 0 0 — +<br />
ASM... PA-(polyamide) 960 °C V-0<br />
ASM...<br />
CR/NBR<br />
(polychloropr<strong>een</strong>-<br />
Nitrielrubber)<br />
— —<br />
- 40 °C/<br />
+ 100 °C<br />
- 20 °C/<br />
+ 100 °C<br />
+ 0 + + + +<br />
+ + + 0 — 0<br />
(+ = bestendig; 0 = onder voorwaarden bestendig; — = niet bestendig)<br />
1) De vermeld<strong>in</strong>gen met betrekk<strong>in</strong>g tot de chemische bestendigheid dienen louter ter oriëntatie. In elk bijzonder geval<br />
is <strong>een</strong> controle vereist van verb<strong>in</strong>d<strong>in</strong>gen met andere chemicaliën en omgev<strong>in</strong>gsomstandigheden (temperatuur, concentratie, enz.).<br />
2) (MAC) - maximale concentratie arbeidsplaats.<br />
Afstraalbaar vermogensverlies van lege kast<br />
De onderstaande tabel geeft het maximaal toegelaten vermogensverlies aan voor<br />
alle lege kasten. Hierbij wordt <strong>een</strong> onderscheid gemaakt tussen enkele kasten met<br />
afstraalmogelijkheid opzij, naar voren en naar achteren en <strong>in</strong> <strong>in</strong>stallaties naar voren en<br />
naar achteren.<br />
Kasttype<br />
Buitenmaten<br />
Vermogensverlies (W/kast)<br />
B x H x D<br />
<strong>in</strong> mm<br />
Enkele kast<br />
In <strong>in</strong>stallaties<br />
Mi 0200 300 x 300 x 170 40 32<br />
Mi 0400 300 x 600 x 170 70 58<br />
Mi 0400 +<br />
300 x 600 x 255 85 60<br />
Mi ZR 4<br />
De vermelde waarden hebben betrekk<strong>in</strong>g op <strong>een</strong> omgev<strong>in</strong>gstemperatuur van 25 °C en<br />
<strong>een</strong> b<strong>in</strong>nentemperatuur van 55 °C.<br />
Bij de gelijktijdigheidsfactor moet er reken<strong>in</strong>g mee worden gehouden dat het<br />
vermogensverlies van de apparatuur kwadratisch afhankelijk is van de stroom.<br />
Normen en bepal<strong>in</strong>gen<br />
- IEC 60 439-1<br />
Comb<strong>in</strong>atie laagspann<strong>in</strong>gsschakelapparatuur<br />
- IEC 60 999<br />
Veiligheidsvoorschriften voor schroefverb<strong>in</strong>d<strong>in</strong>gsklemmen en<br />
schroefloze verb<strong>in</strong>d<strong>in</strong>gsklemmen voor elektrische koperleid<strong>in</strong>gen<br />
- IEC 60.529<br />
Bescherm<strong>in</strong>gsgraden door behuiz<strong>in</strong>g (IP-code)<br />
- IEC 60 364-7-705<br />
DIN VDE 0100-705<br />
Elektrische <strong>in</strong>stallaties <strong>in</strong> land- en tu<strong>in</strong>bouwbedrijven<br />
- DIN EN 50.262<br />
Metrische kabelwartels voor elektrische <strong>in</strong>stallaties<br />
- DIN 43 880<br />
Installatie-<strong>in</strong>bouwapparatuur,<br />
buitenafmet<strong>in</strong>gen en bijbehorende <strong>in</strong>bouwmaten<br />
19
Mi-systeem Farm<strong>in</strong>g &<br />
Technische bijlage<br />
Detailmaten <strong>in</strong> mm<br />
Maatgegevens van <strong>in</strong>bouwdieptes<br />
bij montageplaten.<br />
<br />
<br />
<br />
<br />
<br />
De kastbreedte van de Mi-enkelvoudige<br />
lege kast Mi 9... F wordt rondom 15 mm<br />
groter voor de dekselscharnieren die aan<br />
de zijkanten worden gemonteerd, zie ook<br />
productpag<strong>in</strong>a's.<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
Mi 0200F<br />
Mi 9200F<br />
<br />
<br />
<br />
Mi 0400F<br />
Mi 9400F<br />
<br />
<br />
<br />
Apparatuur<strong>in</strong>bouw met<br />
voorpaneelbevestig<strong>in</strong>g<br />
<br />
Apparatuuropen<strong>in</strong>gen voorboren aan de hoeken,<br />
vervolgens met decoupeerzaag met matige tot lage<br />
zaagsnelheid de open<strong>in</strong>g uitzagen uit de Mi EP<br />
<strong>in</strong>bouwplaat. Voor kunststof zaagbladen met grote<br />
tanden gebruiken (bijv. Bosch T 101 B).<br />
Wandbevestig<strong>in</strong>g<br />
Bevestig<strong>in</strong>gsbeugels<br />
voor externe montage van de kasten.<br />
Mi AL 4 (4 stuks)<br />
Montagerail<br />
voor wandmontage van Mi-verdelers,<br />
staalprofiel, lengte bij lever<strong>in</strong>g 1.950 mm,<br />
<strong>in</strong> rooster 150 mm scheidbaar.<br />
Mi MS 2<br />
N.B.:<br />
montagerail <strong>in</strong>dien mogelijk loodrecht<br />
monteren om <strong>een</strong> kabelleid<strong>in</strong>g langs<br />
achterzijde van verdeler mogelijk te maken.<br />
Transport<br />
voor transport wordt aangeraden de verdeler<br />
zo te plaatsen dat hij niet doorbuigt. Hiervoor<br />
de verdeler op <strong>een</strong> plaat schroeven.<br />
Bevestig<strong>in</strong>gsrooster van<br />
de montagerail<br />
20
Mi-systeem Farm<strong>in</strong>g &<br />
Bescherm<strong>in</strong>gsgraden<br />
DIN vereiste VDE 0100 voor nalev<strong>in</strong>g<br />
van de bescherm<strong>in</strong>gsgraad<br />
1. Vereiste<br />
Bescherm<strong>in</strong>g tegen het b<strong>in</strong>nendr<strong>in</strong>gen van<br />
water voor alle elektrische bedrijfsmiddelen<br />
(apparatuur) door gepaste omkapsel<strong>in</strong>g (2.<br />
identificatiesymbool).<br />
1.1. M<strong>in</strong>imumvereiste voor elektrische bedrijfsmiddelen:<br />
bescherm<strong>in</strong>gsgraad<br />
IP X 1<br />
bescherm<strong>in</strong>gsgraad<br />
IP X 1<br />
bescherm<strong>in</strong>gsgraad<br />
IP X 3<br />
b<strong>in</strong>nen<br />
buiten<br />
beschermd<br />
buiten<br />
onbeschermd<br />
1.2. M<strong>in</strong>imumvereiste voor elektrische bedrijfsmiddelen, die resistent moeten zijn tegen<br />
hogere spann<strong>in</strong>gen:<br />
bescherm<strong>in</strong>gsgraad IP X 4<br />
bij niet rechtstreeks afspuiten van de kasten<br />
bij het schoonmaken<br />
bijv. landbouw<br />
bescherm<strong>in</strong>gsgraad IP X 5<br />
bij niet rechtstreeks afspuiten van kasten<br />
bij bedrijfsmatig gebruik, bijv. wasstraat<br />
bescherm<strong>in</strong>gsgraad IP X 5 en <strong>in</strong> overleg<br />
met de fabrikant :<br />
bij niet rechtstreeks afspuiten van de kasten<br />
bij het schoonmaken,<br />
bij slagerij<br />
2. DIN vereiste VDE 0100<br />
4.1 Bij de keuze van elektrische bedrijfsmiddelen dient reken<strong>in</strong>g te worden gehouden<br />
met de <strong>in</strong>vloeden van buitenaf waaraan ze kunnen blootstaan, <strong>in</strong> functie van de<br />
correcte werk<strong>in</strong>g en de doeltreffendheid van de vereiste bescherm<strong>in</strong>g.<br />
21
Mi-systeem Farm<strong>in</strong>g &<br />
Condensvorm<strong>in</strong>g<br />
Condensvorm<strong>in</strong>g <strong>in</strong> kasten<br />
Hoe onstaat condens <strong>in</strong> kasten<br />
met hoge bescherm<strong>in</strong>gsgraad?<br />
De b<strong>in</strong>nentemperatuur is door<br />
het vermogensverlies van de<br />
<strong>in</strong>gebouwde apparatuur hoger dan<br />
de omgev<strong>in</strong>gstemperatuur.<br />
Het probleem van condensvorm<strong>in</strong>g doet zich all<strong>een</strong> voor bij kasten met hoge<br />
bescherm<strong>in</strong>gsgraad ≥ IP 54, omdat hier door de hoge dichtheid van de kast en haar<br />
materiaal <strong>een</strong> te ger<strong>in</strong>ge temperatuuraanpass<strong>in</strong>g van b<strong>in</strong>nen naar buiten plaatsv<strong>in</strong>dt.<br />
Installatie <strong>in</strong>geschakeld.<br />
De warme b<strong>in</strong>nenlucht heeft de neig<strong>in</strong>g<br />
vocht op te nemen. Deze komt van buiten<br />
door het dicht<strong>in</strong>gsbereik, daar kasten niet<br />
luchtdicht zijn.<br />
Installatie <strong>in</strong>geschakeld.<br />
Installatie uitgeschakeld<br />
Door de afkoel<strong>in</strong>g van de <strong>in</strong>stallatie, bijv.<br />
door het uitschakelen door de verbruiker,<br />
daalt de b<strong>in</strong>nentemperatuur. De koelere<br />
lucht geeft vocht af, die zich als condens<br />
op de koelere b<strong>in</strong>nenoppervlakken afzet.<br />
Op welke plaatsen ontstaat condens?<br />
Condensvorm<strong>in</strong>g bij b<strong>in</strong>nen<strong>in</strong>stallaties:<br />
Condensvorm<strong>in</strong>g bij beschermde of<br />
onbeschermde buiten<strong>in</strong>stallaties:<br />
In ieder geval <strong>in</strong> omgev<strong>in</strong>gen met<br />
<strong>een</strong> hoge luchtvochtigheid en grote<br />
temperatuurschommel<strong>in</strong>gen, bijv.<br />
<strong>in</strong> wasserettes, grootkeukens,<br />
wasstraten, enz.<br />
Afhankelijk van het weer, hoge<br />
luchtvochtigheid, direct zonlicht en<br />
temperatuursomstandigheden aan de<br />
wand, kan zich hier condens vormen.<br />
22
Mi-systeem Farm<strong>in</strong>g &<br />
Conformiteitsverklar<strong>in</strong>g<br />
Mi-systeem Farm<strong>in</strong>g<br />
Verklar<strong>in</strong>g<br />
van EG-conformiteit Nr. K 2008<br />
Declaration of EC-Conformity<br />
Het product,<br />
The product<br />
Type-identificatie:<br />
Type Reference:<br />
Mi-System<br />
Mi System<br />
type: Mi...<br />
Fabrikant:<br />
Gustav Hensel GmbH & Co. KG<br />
Manufacturer: Gustav-Hensel-Straße 6<br />
57368 Lennestadt<br />
Beschrijv<strong>in</strong>g:<br />
Description:<br />
comb<strong>in</strong>atie laagspann<strong>in</strong>gsschakelapparatuur “TSK”<br />
Low-voltage switchgear and controlgear assemblies “TTA”<br />
waarop deze verklar<strong>in</strong>g betrekk<strong>in</strong>g heeft, voldoet aan de volgende normen of normatieve documenten:<br />
to which this declaration relates is <strong>in</strong> conformity with the follow<strong>in</strong>g standard(s) or normative document(s):<br />
Norm, Document: EN 60 439-1<br />
Standard, Document: IEC 60 439-1<br />
en voldoet aan de bepal<strong>in</strong>gen van volgende EG-richtlijn(en):<br />
and is <strong>in</strong> accordance with the provisions of the follow<strong>in</strong>g EC-directive(s):<br />
laagspann<strong>in</strong>grichtlijn 2006/95/EG<br />
Low voltage directive 2006/95/EG<br />
Deze conformiteitsverklar<strong>in</strong>g voldoet aan de Europese Norm EN 17050-1 “Algemene criteria voor conformiteitsverklar<strong>in</strong>gen van aanbieders”.<br />
Het bedrijf Gustav Hensel GmbH & Co. KG is lid van ALPHA, veren<strong>in</strong>ig<strong>in</strong>g voor controle en certificer<strong>in</strong>g van laagspann<strong>in</strong>gsapparatuur. Deze<br />
verklar<strong>in</strong>g geldt wereldwijd als verklar<strong>in</strong>g van de fabrikant <strong>in</strong>zake over<strong>een</strong>stemm<strong>in</strong>g met de hierboven genoemde <strong>in</strong>ternationale en nationale<br />
normen.<br />
This Declaration of Conformity is suitable to the European Standard EN 17050-1 “General requirements for supplier‘s declaration of<br />
conformity”. The company Gustav Hensel GmbH & Co. KG is member of ALPHA, Association for test<strong>in</strong>g and certification of low voltage<br />
equipment. The declaration is world-wide valid as the manufacturer’s declaration of compliance with the requirements of the a.m. national<br />
and <strong>in</strong>ternational standards.<br />
Jaar van toekenn<strong>in</strong>g van<br />
CE-kenteken: 2002<br />
Year of affix<strong>in</strong>g CE-Mark<strong>in</strong>g:<br />
Afgiftedatum: 23.01.2007<br />
Date of issue.<br />
Gustav Hensel GmbH & Co. KG<br />
ppa.<br />
R. Cater<br />
- Technische directie -<br />
- Technical Director -<br />
23<br />
23
Gustav Hensel GmbH & Co. KG<br />
Elektro-<strong>in</strong>stallatie- en verdeelsystemen<br />
Altenhundem<br />
Gustav-Hensel-Straße 6<br />
57368 Lennestadt<br />
Vertegenwoordig<strong>in</strong>g voor Nederland:<br />
Postbus 111<br />
2394 ZG Hazerswoude-Rd<br />
Rijndijk 121<br />
2394 AG Hazerswoude-Rd<br />
Telefoon: 071 - 3419009<br />
Fax: 071 - 3413559<br />
E-mail: <strong>in</strong>fo@hateha.nl<br />
www.hateha.nl<br />
98 17 0558 07.08/5/11
