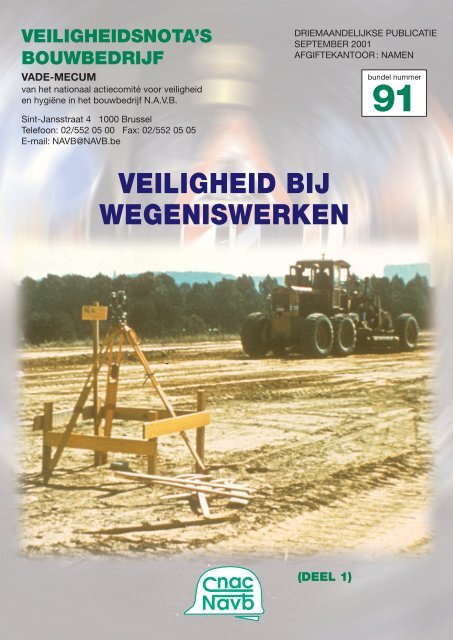

<strong>VEILIGHEID</strong>SNOTA’S<br />
BOUWBEDRIJF<br />
VADE-MECUM<br />
van het nationaal actiecomité voor veiligheid<br />
en hygiëne in het bouwbedrijf N.A.V.B.<br />
Sint-Jansstraat 4 1000 Brussel<br />
Telefoon: 02/552 05 00 Fax: 02/552 05 05<br />
E-mail: NAVB@NAVB.be<br />
<strong>VEILIGHEID</strong> <strong>BIJ</strong><br />
<strong>WEGENISWERKEN</strong><br />
DRIEMAANDELIJKSE PUBLICATIE<br />
SEPTEMBER 2001<br />
AFGIFTEKANTOOR : NAMEN<br />
(DEEL 1)<br />
bundel nummer<br />
91
INHOUDSOPGAVE<br />
2<br />
Deel 1<br />
1. INLEIDING ......................................................3<br />
2. VOORBEREIDINGSWERKEN.........................3<br />
Risicoanalyse......................................................3<br />
Onderzoek van de plaats ...................................6<br />
Opsporing van kabels en buizen ........................6<br />
Peiling door een proefuitgraving ........................7<br />
Uitvoering van de peilingen ................................7<br />
Elektronische plaatsbepaling .............................7<br />
Markering en afbakening....................................8<br />
De belangrijkste afbakeningsmethoden .............8<br />
Markering op de grond.......................................8<br />
Afpaling ..............................................................8<br />
Andere merktekens ............................................8<br />
Signalisatie .........................................................9<br />
Verlichting van de verkeersborden ...................11<br />
Specifieke voorschriften voor het personeel....11<br />
Opzet van de bouwplaats ................................12<br />
Plaats van en toegang tot de bouwplaats........12<br />
Inrichting van het terrein...................................12<br />
3. SLEUVEN UITGRAVEN.................................13<br />
Aard van de grond............................................13<br />
Factoren die de stevigheid van de wanden<br />
van een uitgraving kunnen beïnvloeden...........14<br />
Factoren die de samenhang wijzigen...............15<br />
4. BESCHERMINGSSYSTEMEN<br />
VOOR UITGRAVINGEN.................................17<br />
Taluds ...............................................................17<br />
Beschoeiing......................................................17<br />
Criteria ..............................................................17<br />
Voorbereidingswerken......................................17<br />
Toezicht en onderhoud van de beschoeiingen.18<br />
Verschillende soorten beschoeiingen...............18<br />
Beschoeiing door middel van houten panelen..18<br />
Beschoeiing door middel van een houten<br />
beschoeiingskooi..............................................19<br />
Beschoeiing door middel van een metalen<br />
beschoeiingskooi..............................................19<br />
Beschoeiing door middel van damplanken......20<br />
Beschoeiing door middel van netten................20<br />
Specifieke beschoeiing in grond waarin<br />
leidingen lopen .................................................20<br />
Doorlopende beschoeiing ................................20<br />
Speciale beschoeiingen ...................................21<br />
Beschoeiingsmachine ......................................22<br />
Overzicht van enkele veiligheidsmaatregelen<br />
bij werkzaamheden in sleuven .........................23<br />
5. DE UITGRAVING DICHTEN ..........................23<br />
Deel 2<br />
In de volgende veiligheidsnota (Nr 92)<br />
EFFENING<br />
WERKZAAMHEDEN AAN DE OPPERVLAKTE<br />
Straatgoten<br />
Kantstenen<br />
Diverse elementen<br />
Steenslag storten<br />
BEDEKKING EN AFWERKING<br />
Bestraten met kasseien<br />
Asfalteren<br />
Betonneren<br />
DRAAGBAAR GEREEDSCHAP<br />
Laser<br />
Kernboormachine<br />
Trilplaat<br />
Trilnaald<br />
Waterpomp<br />
Kettingzaag<br />
Compressor en luchtdrukhamer<br />
Handgereedschap<br />
PRODUCTEN<br />
Bindmiddelen<br />
Oliën<br />
Brandstoffen<br />
Hulpstoffen<br />
INDIVIDUELE BESCHERMINGSMIDDELEN<br />
SOCIALE VOORZIENINGEN<br />
E.H.B.O.<br />
MEDISCH ONDERZOEK<br />
OPLEIDING<br />
SPECIFIEKE REGLEMENTERING<br />
CONTROLELIJST<br />
CONCLUSIE<br />
BIBLIOGRAFIE
INLEIDING<br />
Elk jaar opnieuw vallen er doden en<br />
gewonden door ongevallen bij wegeniswerken.<br />
Wanneer we op zoek gaan naar de<br />
oorzaken, stellen we vast dat die<br />
ongevallen meestal vermeden hadden<br />
kunnen worden.<br />
Al te vaak stellen we op alle niveaus in<br />
de onderneming fouten, nalatigheid of<br />
onhandigheid vast, of soms werden<br />
de gepaste maatregelen niet voorzien.<br />
Er moet ook steeds rekening worden<br />
gehouden met chauffeurs in de<br />
omgeving van de bouwplaatsen.<br />
Ongevallen brengen ook materiële<br />
schade mee, wat voor de onderneming<br />
veel indirecte kosten betekent.<br />
Het leven van anderen beschermen,<br />
VOORBEREIDINGSWERKEN<br />
RISICOANALYSE<br />
Twintig jaar geleden was het veiligheidsbeleid<br />
in België gebaseerd op<br />
een aantal wetteksten die duidelijk<br />
de rechten en plichten van werkgevers<br />
en werknemers tijdens het werk<br />
weergaven.<br />
Vandaag gaan we meer voor risicobestrijding<br />
aan de bron, zoals het<br />
wordt voorgeschreven door het preventiebeleid.<br />
Met de komst van de Europese<br />
regelgeving, die gebaseerd is op<br />
doelstellingen, heeft de werkgever<br />
meer bewegingsvrijheid gekregen<br />
om een aangepast veiligheidsbeleid<br />
te voeren.<br />
Het gaat niet om een gedetailleerde<br />
wetgeving, maar enkel om algemene,<br />
globale doelstellingen die iedereen<br />
moet proberen te realiseren.<br />
Door de nieuwe reglementering is de<br />
werkgever verplicht zijn veiligheidsbe-<br />
vanuit een solidaire ingesteldheid, het<br />
naleven van de wet en het verdedigen<br />
van de belangen van de onderneming,<br />
moet bij iedereen het nodige<br />
verantwoordelijkheidsbesef wekken<br />
in de strijd tegen ongevallen. Die strijd<br />
moet even ernstig worden genomen<br />
als de andere taken die bij een<br />
bepaalde functie horen.<br />
Deze veiligheidsnota is speciaal<br />
bedoeld voor werkgevers, bouwplaatsleiders<br />
en werknemers. Hun<br />
aandacht moet gevestigd worden<br />
op het belang van werkmethodes<br />
die de risico’s zoveel mogelijk uitsluiten<br />
en op het belang daartoe de<br />
nodige middelen te voorzien en te<br />
gebruiken.<br />
De betrokkenen moeten meer<br />
bepaald in staat zijn om:<br />
leid te voeren als een dynamisch risicobeheersingssysteem.<br />
De gebieden waarop dit beleid slaat,<br />
zijn bepaald door de Welzijnswet:<br />
arbeidsveiligheid, gezondheid op het<br />
werk, psychosociale belasting veroorzaakt<br />
door het<br />
werk, ergonomie,<br />
arbeidshygiëne,<br />
verfraaiing van de<br />
arbeidsplaatsen<br />
en invloed van de<br />
werkomgeving op<br />
de arbeidsomstandigheden.<br />
Met het nieuwe<br />
model moet het<br />
mogelijk zijn een<br />
preventieplan en<br />
een welzijnsbeleid<br />
voor de werknemers<br />
uit te werken.<br />
Voor de<br />
• de gevaren te voorzien die zich<br />
gezien de omstandigheden kunnen<br />
voordoen bij een bepaald werk;<br />
• de nodige veiligheidsmaatregelen te<br />
nemen;<br />
• efficiënte beschermingsmiddelen te<br />
laten aanbrengen om de werknemers<br />
niet bloot te stellen aan<br />
gevaarlijke situaties.<br />
De bouwplaatsleider, die permanent<br />
aanwezig is op de bouwplaats en die<br />
de werknemers bevelen geeft, moet<br />
hen informeren en erop letten dat de<br />
instructies ook effectief worden<br />
nageleefd.<br />
Het doel van dit document, opgesteld<br />
binnen het kader van de opdracht van<br />
het NAVB, is de veiligheid en de<br />
gezondheid van werknemers bij een<br />
wegenbouwproject te bevorderen. De<br />
praktijk staat zoveel mogelijk centraal.<br />
verwezenlijking van dit plan kan de<br />
werkgever terugvallen op een aantal<br />
bestaande beleidsprincipes.<br />
De Welzijnswet en de koninklijke<br />
besluiten die eruit voortvloeien bepalen<br />
dat de werkgevers verplicht zijn<br />
3
een inventaris en een inschatting van<br />
de risico’s inzake veiligheid en<br />
gezondheid op te stellen.<br />
Op basis van de inventaris en de<br />
inschatting moet de werkgever maatregelen<br />
treffen om de risico’s te voorkomen<br />
of te beperken. De hiërarchische<br />
lijn en de werknemers moeten<br />
hem hierin bijstaan.<br />
Voor een optimale veiligheid in zijn<br />
onderneming moet de werkgever een<br />
goede kennis hebben van de risico’s<br />
die gepaard gaan met zijn beroepsactiviteiten,<br />
maar ook met die van zijn<br />
partners op de bouwplaats.<br />
De risicoanalyse biedt een zo juist<br />
mogelijk beeld van de situatie van de<br />
onderneming inzake veiligheid en<br />
gezondheid.<br />
In principe houdt elke onvolkomenheid<br />
risico’s in, of het nu een onvolkomenheid<br />
van de mens, zijn uitrusting,<br />
de producten waarmee hij werkt of zijn<br />
omgeving betreft. Als je die niet eerst<br />
gaat ontdekken, kan je ze ook niet<br />
beheersen. Aangezien het dynamisch<br />
risicobeheersingssysteem in feite een<br />
managementstechniek is om ongewenste<br />
gebeurtenissen die tot schade<br />
kunnen leiden, te vermijden, is een<br />
systematische aanpak van problemen<br />
inzake veiligheid en gezondheid in<br />
elke onderneming een noodzaak.<br />
4<br />
De volgende stap bij het opzetten van<br />
een bouwplaats is een analyse van de<br />
werkposten.<br />
Daarbij gaat het erom oordeelkundig<br />
de volgende middelen te kiezen die<br />
gebruikt zullen worden:<br />
• de materialen;<br />
• het materieel en het gereedschap;<br />
• de opleiding van het personeel.<br />
Afhankelijk van de plaats en de omgeving<br />
van elke werkpost, spelen nog<br />
andere criteria mee, zoals:<br />
• de nodige arbeidskrachten;<br />
• de uitvoeringstermijnen;<br />
• de geschatte kosten.<br />
Zo’n werkwijze leidt tot een oordeel<br />
over de te gebruiken werkmethode.<br />
Als die methode niet geschikt blijkt,<br />
moet het project volledig of gedeeltelijk<br />
terug ter discussie worden gesteld.<br />
Het is dus essentieel dat de studie van<br />
de werkposten een hele tijd voor de<br />
aanvang van de werkzaamheden<br />
gebeurt.<br />
Bij deze studie worden de volgende<br />
parameters gebruikt:<br />
• delen van het bouwwerk die in uitvoering<br />
zijn;<br />
• beschrijving van het werk;<br />
• verloop in fasen;<br />
• gebruikte bouwmiddelen;<br />
• risico’s die verwacht kunnen worden<br />
bij elke fase;<br />
• organisatorische maatregelen;<br />
• gekozen preventiemaatregelen;<br />
• beschermingsmiddelen.<br />
Binnen de onderneming moet het<br />
opstellen van een plan toevertrouwd<br />
worden aan iemand die ook echt verantwoordelijk<br />
zal zijn voor de uitvoering<br />
van de werkzaamheden.<br />
Het plan wordt dus opgesteld door de<br />
operationeel verantwoordelijke of op<br />
zijn minst onder zijn directe controle.<br />
Ook andere personen kunnen om<br />
diverse redenen meewerken aan de<br />
uitwerking, meer bepaald de preventieadviseur,<br />
een specialist in de uitvoering,<br />
de dienst materieel en<br />
andere externe organisaties, zoals de<br />
Externe Diensten voor Bescherming<br />
en Preventie (EDBP), het NAVB enz.<br />
Deze investering is onmisbaar voor de<br />
herwaardering en de humanisering<br />
van de arbeid en vormt daarvoor een<br />
goed vertrekpunt. Zo vermindert de<br />
kans op ongevallen, waarvan de<br />
gevolgen voor het bouwplaatsbeleid<br />
niet te onderschatten zouden zijn.<br />
Het overzicht hierna geeft een korte<br />
en praktische samenvatting van de<br />
belangrijke elementen bij een studie<br />
van de werkposten.
Het resultaat van het overlopen van de controlelijst kan een risicoanalyseblad zijn zoals hieronder.<br />
MODEL VAN EEN INVULFICHE UIT HET <strong>VEILIGHEID</strong>S- EN GEZONDHEIDSPLAN:<br />
RISICOANALYSE - ONTWERPFASE<br />
Activiteit/ Mens/ Evaluatie<br />
Feitelijke Uitrusting/<br />
Risico’s AR RR NVT Preventiemaatregelen<br />
toestand Omgeving/<br />
Product<br />
Legende : AR =aanwezig risico RR =restrisico NVT =niet van toepassing<br />
Evaluatie<br />
Activiteit/ Arbeidsmiddel Risico’s<br />
Preventiemaatregelen<br />
Feitelijke toestand AR RR NVT<br />
1. INVLOEDEN T.G.V. DE<br />
VOORBEREIDENDE<br />
WERKEN<br />
Voorbereidende werken Vrachtwagen Aanrijding X<br />
Degelijke signalisatie aanbrengen.<br />
Aanvoer materieel /materiaal<br />
Verkeersreglement respecteren.<br />
Aanwezige kabels / leidingen / Brand-, ontploffings- X Liggingsplannen leidingen opvragen;<br />
rioleringen /... en elektrocutiegevaar Proefsleuf graven;<br />
Ligging leidingen opzoeken met detectieapparatuur;<br />
In de nabijheid van leidingen grond manueel uitgraven;<br />
Leidingen signaleren;<br />
Eventueel leidingen verplaatsen of laten verplaatsen, contact opnemen<br />
met eigenaar/beheerder;<br />
(eerst leidingen buiten dienst stellen (procedure opstellen))<br />
Breken van leidingen door X Eventueel leidingen verplaatsen of laten verplaatsen, contact opnemen<br />
te zware bovenbelasting met eigenaar/beheerder;<br />
(eerst leidingen buiten dienst stellen (procedure opstellen))<br />
Rijplaten gebruiken;<br />
Breken van leidingen t.g.v. X Kabels en leidingen ondersteunen, ophangen, geleiden en afschermen;<br />
ondergravingen<br />
Elektrocutie door contact met X Eventueel leidingen verplaatsen of laten verplaatsen, contact opnemen<br />
bovengrondse leidingen met eigenaar/beheerder;<br />
(eerst leidingen buitendienst stellen (procedure opstellen))<br />
Veiligheidsgabarit aanbrengen;<br />
Veiligheidszone respecteren;<br />
Bouwkranen uitrusten met begrenzers, antibotssystemen en/of<br />
signaalgevers;<br />
5
ONDERZOEK VAN DE PLAATS<br />
Van zodra het aanbestedingsbericht<br />
binnen is en vóór het begin van<br />
werkzaamheden aan de ondergrond,<br />
zelfs al zijn die werkzaamheden niet<br />
erg belangrijk (niet zo diep, of van<br />
korte duur), moet er een onderzoek,<br />
een bevraging gebeuren.<br />
De onderneming moet altijd de volgende<br />
organisaties bevragen:<br />
• Het Gemeentebestuur, bij werkzaamheden<br />
aan gemeentelijke<br />
wegen.<br />
• De Provinciale Technische Dienst<br />
en het Ministerie van Openbare<br />
Werken, bij werkzaamheden aan of<br />
nabij autowegen, provinciale of<br />
nationale wegen. De onderneming<br />
vraagt naar de identiteit van de<br />
eigenaars van ondergrondse<br />
installaties, aangezien deze enkel<br />
aangelegd kunnen zijn mits de uitdrukkelijke<br />
toestemming van de<br />
besturen.<br />
• Het Ministerie van Landsverdediging,<br />
i.v.m. de mogelijke aanwezigheid<br />
van geheime militaire installa-<br />
6<br />
ties of kabels of van pijpleidingen.<br />
• Belgacom<br />
• De Administratie voor Elektriciteit<br />
et Elektromechanica,<br />
het Ministerie van Openbare<br />
Werken, i.v.m. de aanwezigheid<br />
van ondergrondse<br />
installaties voor lichtsignalisatie<br />
en verlichting, maar ook<br />
installaties voor telecommunicatie.<br />
• Opgelet! Als er werkzaamheden<br />
uitgevoerd moeten worden<br />
in de buurt van spoorwegen,<br />
moet de exploitant<br />
gecontacteerd worden. Bij<br />
elke spoorweg horen immers<br />
ook ondergrondse kabels.<br />
Bovendien zijn de spoorwegen<br />
en de bijhorende installaties<br />
publiek domein. Als er<br />
werkzaamheden uitgevoerd<br />
worden op N.M.B.S.-terreinen,<br />
moet dus niet enkel<br />
deze maatschappij worden<br />
bevraagd over het bestaan van<br />
OPSPORING VAN KABELS EN BUIZEN<br />
Schade aan ondergrondse leidingen<br />
of kabels bij werkzaamheden in de<br />
buurt ervan kan de oorzaak zijn van<br />
veel problemen en zelfs van geschillen.<br />
De voorgestelde oplossingen<br />
om de draagwijdte hiervan te beperken<br />
zijn meestal gebaseerd op<br />
juridische overwegingen. Wat niet<br />
echt verwondering wekt, aangezien<br />
elke schade in principe aanleiding<br />
geeft tot schadeloosstelling van de<br />
benadeelde partij en bijgevolg ook<br />
tot een onderzoek van de aansprakelijkheid.<br />
Met de code van goede praktijk<br />
wordt geprobeerd het normale verloop<br />
van de studie- en de uitvoeringsfase<br />
van werkzaamheden die<br />
gevolgen hebben voor de ondergrond<br />
veiliger te maken. Het gaat<br />
daarbij over wegen, waterwegen en<br />
gebouwen.<br />
haar eigen installaties, maar moet<br />
ook de gewone algemene bevraging<br />
gebeuren.<br />
Er moeten voorzieningen getroffen<br />
worden zodat het risico dat er<br />
schade wordt toegebracht aan<br />
ondergrondse leidingen en installaties<br />
en, in voorkomend geval, aan<br />
installaties aan de oppervlakte die<br />
ermee verbonden zijn, erg klein<br />
wordt.<br />
De veiligheidsmaatregelen die genomen<br />
moeten worden bij de uitvoering<br />
van werkzaamheden in de nabijheid<br />
van ondergrondse leidingen in<br />
het bijzonder, maken integraal deel<br />
uit van de contractuele verplichtingen.<br />
Ze zijn erop gericht de installaties<br />
goed te laten werken en ongevallen<br />
te verhinderen.<br />
De ondernemer blijft verantwoordelijk<br />
voor de veiligheidsmaatregelen die<br />
genomen moeten worden, zowel in<br />
gewone als in uitzonderlijke omstandigheden.<br />
Hij moet de wettelijke
epalingen naleven (A.R.A.B.,<br />
A.R.E.I. en andere) en ook de<br />
richtlijnen die mogelijk voorgeschreven<br />
werden door de concessiehouders.<br />
De plaatsbepaling van de ondergrondse<br />
installaties van de concessiehouders<br />
moet de ondernemer<br />
toelaten de installaties te<br />
situeren (de plaats op de grond<br />
en de diepte), net zo precies als<br />
nodig is voor de uitvoeringsmiddelen<br />
die hij van plan is in te zetten<br />
voor de werkzaamheden. Zo<br />
wordt het risico op beschadiging<br />
van de installaties beperkt.<br />
Onmiddellijk nadat hij de plannen<br />
of andere raadgevingen gekregen<br />
heeft van de concessiehouders,<br />
bepaalt de ondernemer de plaats<br />
van de ondergrondse installaties in<br />
de zone waar er beschadiging zou<br />
kunnen optreden door de uitvoering<br />
van de werkzaamheden of door de<br />
doortocht van vrachtwagens en/of<br />
andere mechanische toestellen.<br />
Voor de plaatsbepaling van de<br />
ondergrondse installaties zijn de<br />
volgende twee methoden mogelijk:<br />
• plaatsbepaling via een peiling<br />
door een proefuitgraving;<br />
• elektronische plaatsbepaling,<br />
bevestigd door een proefuitgraving.<br />
Opmerking: de plaatsbepaling<br />
moet vroeg genoeg gebeuren.<br />
Zoniet zouden de moeilijkheden of<br />
de problemen die ontdekt worden<br />
de voortzetting van de werkzaamheden<br />
kunnen belemmeren.<br />
PEILING DOOR<br />
PROEFUITGRAVING<br />
Wat het aantal peilingen of opsporingen<br />
betreft, moet zeker het volgende<br />
gebeuren:<br />
• een sleuf uitgraven of een boring<br />
doen om te peilen naar een ondergrondse<br />
installatie, aftakkingen<br />
inbegrepen;<br />
• de nodige peilingen op de gevoelige<br />
plaatsen die ontdekt werden tijdens<br />
de studiefase van het peilingswerk;<br />
• een peiling wanneer een ondergrondse<br />
installatie over zijn ganse<br />
loop blootgelegd moet worden;<br />
NEE !<br />
JA !<br />
• het valt aan te raden een speciale<br />
peiling te doen om het exacte<br />
beginpunt van de werkzaamheden<br />
te bepalen.<br />
De ondernemer stelt voor, mits het<br />
akkoord van de bouwheer, meer peilingen<br />
te doen wanneer:<br />
• de plaatselijke situatie doet vermoeden<br />
dat er belangrijke afwijkingen<br />
zijn aan de installaties van de<br />
concessiehouders;<br />
• bijkomende inlichtingen deze peilingen<br />
noodzakelijk maken;<br />
• de ondernemer het nodig vindt op<br />
eigen initiatief een peiling te doen,<br />
vanwege de middelen die hij heeft<br />
gekozen voor de uitvoering van de<br />
werkzaamheden.<br />
UITVOERING VAN DE<br />
PEILINGEN<br />
De peilingen gebeuren met handwerktuigen.<br />
Om de bovenste laag<br />
weg te halen is het echter toegestaan<br />
met de nodige voorzichtigheid<br />
mechanische toestellen te<br />
gebruiken (drilboren enz.).<br />
Een peiling gebeurt door een sleuf<br />
te graven loodrecht op de waarschijnlijke<br />
as van de installatie,<br />
namelijk op de plaats die opgegeven<br />
is in het plan of op eender<br />
welke andere manier door de concessiehouder.<br />
De proefuitgraving wordt dan<br />
symmetrisch en loodrecht op de<br />
richting van de as uitgebreid over<br />
een bepaalde afstand, aan weerskanten,<br />
tot de plaats gevonden is.<br />
ELEKTRONISCHE<br />
PLAATSBEPALING<br />
De bouwheer gaat samen met de<br />
concessiehouder na of de elektronische<br />
plaatsbepaling van de<br />
installaties in de betreffende<br />
omstandigheden mogelijk is. Als<br />
ze toegepast kan worden, wordt<br />
ze gebruikt over de hele lengte<br />
van de ondergrondse<br />
leiding<br />
of kabel voor de<br />
stukken die zich<br />
daartoe lenen.<br />
Zo wordt ook de<br />
diepte bepaald<br />
waarop de leiding<br />
ingegraven werd.<br />
De loop en de diepte<br />
worden steeds een<br />
tweede keer nagegaan<br />
door proefuitgravingen.<br />
De bouwheer<br />
bepaalt het<br />
minimumaantal, rekening<br />
houdend met de<br />
aanwijzingen van de<br />
concessiehouder.<br />
7
MARKERING EN AFBAKENING<br />
Dankzij de markering, de afbakening<br />
en het plaatsen van merktekens kunnen<br />
de uitvoerders van de werkzaamheden<br />
zien wat de plaats is van<br />
de installaties onder de grond. Voor<br />
het gemak spreken we verder van<br />
‘markering’.<br />
Met de markering wordt op grondniveau<br />
de verticale positie en de<br />
diepte aangeduid van de ondergrondse<br />
installaties. Er wordt dan<br />
verondersteld, tenzij het anders aangeduid<br />
is, dat de loop van de ondergrondse<br />
installaties tussen de merk-<br />
MARKERING OP DE GROND<br />
Dit gebeurt meestal door de loop van<br />
de installaties op de grond te schilderen.<br />
Het gebruik van een kleurcode<br />
maakt het makkelijker om uit te<br />
maken om welk soort installaties het<br />
gaat. De diepte kan ook op verschillende<br />
plaatsen op de grond worden<br />
aangeduid. Aan deze zuinige en<br />
praktische techniek is echter een<br />
belangrijk ongemak verbonden: ze<br />
kan enkel worden aangebracht op<br />
een grond met harde bedekking (bv.<br />
asfalt) en is verloren zodra de bedekking<br />
wordt weggenomen.<br />
AFPALING<br />
Deze werkwijze bestaat erin op basis<br />
van de peilingen precies boven de<br />
installaties korte staken te plaatsen,<br />
op díe manier, dat de loop van de leidingen<br />
tussen twee staken als recht<br />
beschouwd kan worden of volgens<br />
een gelijkmatige kromme verloopt<br />
die op het plan vermeld is. Het<br />
gebruik van conventionele tekens of<br />
van een kleurcode maakt het makkelijker<br />
om de verschillende soorten<br />
installaties op te sporen. De diepte<br />
van de installatie kan op elke staak<br />
aangegeven worden, ten overstaan<br />
van de top van de staak of t.o.v. de<br />
grond op die plaats.<br />
8<br />
tekens recht of in een curve verloopt,<br />
naargelang de gegevens op het plan.<br />
Om alle misverstanden te vermijden,<br />
geven de merktekens duidelijk aan<br />
om welke leiding het gaat en of ze<br />
recht of gebogen loopt. Als de merktekens<br />
de diepte van de ondergrondse<br />
installatie niet vermelden,<br />
wordt er verondersteld dat deze tussen<br />
0,50 m en 1,5 m ligt, met uitzondering<br />
van de vertakkingen, die<br />
dichter bij de grond kunnen liggen.<br />
Ingeval de merktekens niet of<br />
slechts gedeeltelijk aangebracht<br />
kunnen worden wegens de aard van<br />
DE BELANGRIJKSTE AFBAKENINGSMETHODEN<br />
In het laatste geval komt het erop aan<br />
op de staak het grondniveau van de<br />
installaties op die plaats aan te geven,<br />
ingeval het grondniveau gewijzigd zou<br />
zijn, bv. door het wegnemen van de<br />
bedekking. Deze methode is betrouwbaar<br />
als ze goed wordt toegepast en<br />
als niemand de staken gaat wegnemen<br />
of verplaatsen.<br />
Als de installaties onder het wegdek<br />
liggen, moet het verkeer bovendien<br />
de werkzaamheden, duidt de ondernemer<br />
op een plan duidelijk de loop<br />
en de diepte aan van de ondergrondse<br />
installaties waarvan de<br />
afbakening ontbreekt en stelt dit<br />
plan ter beschikking van de uitvoerders.<br />
Als de installaties verplaatst<br />
werden of veranderingen hebben<br />
ondergaan wegens de werkzaamheden,<br />
is het van belang dat de ondernemer<br />
waakt over de degelijkheid<br />
van de afbakening van die installaties,<br />
voor het uitvoeren van de verdere<br />
fasen. De ondernemer waakt<br />
over de instandhouding van de afbakening<br />
zolang ze nodig is.<br />
volledig stilgelegd worden. En tenslotte,<br />
als je ijzeren staken gebruikt,<br />
moet je erop letten dat je ze niet in de<br />
leidingen steekt die je wil afbakenen.<br />
Als iedereen op de hoogte wordt<br />
gebracht dat er een afstand van 30<br />
tot 50 cm gerespecteerd moet worden,<br />
vermijd je dit soort problemen.<br />
ANDERE MERKTEKENS<br />
Deze minder directe methode wordt<br />
vaak gebruikt als de twee vorige<br />
onmogelijk zijn. Ze bestaat erin<br />
merktekens te plaatsen op vaste<br />
punten (palen, omheiningen, kilometerpalen<br />
enz.) langs de loop van de<br />
installaties. Er worden indicaties op<br />
aangebracht over de aard, de<br />
afstand t.o.v. het vaste punt en de<br />
diepte van de installaties.<br />
Meestal wordt de afstand loodrecht<br />
op het vaste punt gemeten. Met<br />
deze methode is de uitvoerder dus<br />
verplicht de precieze plaats van de<br />
merktekens duidelijk op de verwezenlijkingsplannen<br />
aan te geven.<br />
Normaal gezien is dit systeem erg<br />
betrouwbaar als het goed wordt toegepast,<br />
maar de eigenaars van<br />
omheiningen moeten wel akkoord<br />
gaan om een merkteken met indicaties<br />
te plaatsen.
SIGNALISATIE<br />
INLEIDING<br />
NEE ! JA !<br />
De signalisatie van de bouwplaats is<br />
een delicate vorm van communicatie<br />
in het verkeer.<br />
De weggebruikers informeren, de weg<br />
wijzen en geleiden tijdens werkzaamheden<br />
aan het wegennet vraagt uiterste<br />
nauwkeurigheid, een logische<br />
aanpak en duidelijkheid.<br />
• Uiterste nauwkeurigheid, omdat<br />
de veiligheid van enerzijds de weggebruikers<br />
en anderzijds de werknemers,<br />
die bij het bevorderen van<br />
de kwaliteit van het wegennet permanent<br />
aan een reëel risico blootgesteld<br />
staan, zo goed mogelijk<br />
gewaarborgd moet zijn.<br />
• Een logische aanpak, omdat de<br />
signalisatie rekening zal moeten<br />
houden met specifieke kleine dingen<br />
die eigen zijn aan elke bouwplaats.<br />
Daarvoor is een voorafgaande<br />
systematische studie nodig<br />
over het ontwerp, de uitvoering en<br />
de aanpassing van de bouwplaats.<br />
Er is absoluut geen plaats voor<br />
onberedeneerde improvisatie en<br />
evenmin voor blinde routine.<br />
• Duidelijkheid, omdat goed leesbare<br />
en geloofwaardige verkeers-<br />
borden noodzakelijk zijn om weggebruikers<br />
er progressief toe te<br />
brengen de juiste houding aan te<br />
nemen. Daarom moet de signalisatie,<br />
voor zover mogelijk, elk verkeerd<br />
gedrag van de bestuurders<br />
uitsluiten.<br />
Nauwkeurigheid, een logische aanpak<br />
en duidelijkheid betekenen ook<br />
een investering in werkuren en in uitgaven,<br />
maar een goede signalisatie<br />
van de bouwplaats komt op de eerste<br />
plaats.<br />
Preventie is beslist minder duur dan<br />
de vaak nefaste gevolgen die kunnen<br />
voortvloeien uit een gebrek aan<br />
signalisatie.<br />
Bij de signalisatie van de bouwplaats<br />
komt dus ook een financieel aspect<br />
kijken, dat we kunnen opsplitsen in<br />
drie essentiële punten, met name:<br />
- Eventuele schade die veroorzaakt<br />
werd door een gebrek aan signalisatie.<br />
Deze schade kan zowel aan<br />
derden als aan de onderneming<br />
zelf toegebracht zijn.<br />
9
- Het mogelijke verlies dat de maatschappij<br />
moet dragen door een<br />
onderbreking van de werkzaamheden<br />
als gevolg van een ongeval<br />
door een gebrek aan signalisatie.<br />
Als de signalisatie goed uitgedacht<br />
en goed gepland is, is het risico<br />
kleiner dat externe factoren, zoals<br />
ongevallen, tussenkomst van de<br />
overheid,… de voortgang van de<br />
werkzaamheden gaan verstoren en<br />
alles vertragen.<br />
- De boetes die de onderneming<br />
krijgt als ze de signalisatieverplichtingen<br />
niet nakomt.<br />
Bovendien, als de signalisatie vanaf<br />
het begin van de werkzaamheden<br />
erg zorgvuldig gebeurt, kan de<br />
bouwplaatsleider zich volledig toeleggen<br />
op zijn belangrijkste taak:<br />
erover waken dat de werkzaamheden<br />
goed uitgevoerd worden.<br />
Als de bouwplaatssignalisatie goed<br />
aangebracht is, kan dat de goede<br />
relaties met de lokale overheden en<br />
de plaatselijke bewoners trouwens<br />
enkel ten goede komen. Dan zullen<br />
ze ook des te meer begrip en verdraagzaamheid<br />
opbrengen wanneer<br />
ze het een of ander ongemak moeten<br />
ondergaan als gevolg van de<br />
werkzaamheden, zoals een omleiding<br />
of een parkeerverbod.<br />
ALGEMENE BESCHIKKINGEN<br />
De volgende algemene beschikkingen,<br />
die vervat zijn in het nieuwe<br />
Ministerieel Besluit van 7 mei 1999,<br />
geven heel duidelijk de zorg van de<br />
wetgever weer i.v.m. de meest voorkomende<br />
gebreken op het gebied<br />
van signalisatie van werkzaamheden<br />
en van obstakels.<br />
(a) De bouwplaatssignalisatie moet<br />
met de grootste zorg geplaatst worden<br />
en tijdens de volledige duur van<br />
de werkzaamheden voldoende<br />
schoon worden gehouden, zodat ze<br />
goed leesbaar blijft voor de weggebruikers.<br />
(b) Om de verkeersveiligheid te<br />
bevorderen, kan de overheid, naast<br />
de verplichte maatregelen, nog een<br />
bijkomende signalisatie voorzien.<br />
10<br />
(c) Het werk mag pas beginnen als<br />
de signalisatie geplaatst is.<br />
(d) Alle verkeerstekens moeten ofwel<br />
retroreflecterend zijn ofwel een eigen<br />
verlichting hebben.<br />
(e) De afwisselend rode en witte strepen<br />
moeten retroreflecterend zijn.<br />
(f) De beschikkingen i.v.m. de minimumafmetingen<br />
en de specifieke<br />
voorwaarden voor het plaatsen van<br />
verkeerstekens en bijkomende borden<br />
zijn van toepassing.<br />
(g) Als er verlichting is voorzien,<br />
moet die werken tussen het vallen<br />
van de avond en het aanbreken van<br />
de dag en in alle omstandigheden<br />
waarin het niet mogelijk is om goed<br />
te zien op een afstand van ongeveer<br />
200 meter.<br />
Bij helder weer moet de verlichting<br />
ervoor zorgen dat de signalisatie<br />
zichtbaar is op een afstand van ten<br />
minste 150 meter.<br />
(h) De wegsignalisatie moet worden<br />
weggenomen van zodra de werkzaamheden<br />
gedaan zijn. Dat geldt<br />
ook voor het signalisatiematerieel en<br />
de borden met zwarte achtergrond<br />
waarop in gele letters de naam van<br />
de verantwoordelijke voor de signalisatie<br />
en zijn telefoonnummer staan.<br />
(i) Buiten de werkuren, meer bepaald<br />
‘s avonds en tijdens het weekend en<br />
elke keer dat het werk voor een welbepaalde<br />
tijd wordt onderbroken,<br />
worden de verkeerstekens die overbodig<br />
zijn, efficiënt afgedekt of weggenomen.<br />
(j) Als er door de bouwplaats een<br />
verkeersomleiding nodig is, wordt de<br />
volledige route van de omleiding<br />
aangegeven.<br />
(k) Behalve in uitzonderlijke gevallen<br />
kunnen de verkeersborden C43<br />
enkel snelheidsbeperkingen aanduiden<br />
die voorzien zijn in dit Besluit.<br />
(l) Wanneer op de openbare weg verschillende<br />
snelheidsbeperkingen<br />
gelden, wordt er uitgegaan van de<br />
hoogste toegelaten maximumsnelheid<br />
om de categorie van de bouwplaats<br />
te bepalen.<br />
N.B.: De tabellen, schema’s en<br />
bemerkingen bij het M.B. van 7 mei<br />
1999 zijn opgenomen in onze publicatie<br />
"DE SIGNALISATIE VAN DE<br />
BOUWPLAATSEN".
VERLICHTING VAN DE<br />
VERKEERSBORDEN<br />
Alle verkeerstekens moeten ofwel<br />
reflecterend zijn ofwel een eigen verlichting<br />
hebben. Tussen het vallen<br />
van de avond en het aanbreken van<br />
de dag of bij beperkte zichtbaarheid,<br />
is het best bij reflecterende verkeersborden<br />
tóch een speciale verlichting<br />
te plaatsen. Verlichting is ook verplicht<br />
wanneer het niet mogelijk is<br />
om goed te zien op een afstand van<br />
ongeveer 200 meter. Bij helder weer<br />
moet de verlichting ervoor zorgen dat<br />
de signalisatie zichtbaar is op een<br />
afstand van ten minste 150 meter.<br />
Het aantal en de lichtsterkte van de<br />
gebruikte installaties moeten zó gekozen<br />
zijn, dat ze de verkeerstekens voldoende<br />
en gelijkmatig verlichten.<br />
SPECIFIEKE VOORSCHRIFTEN<br />
VOOR HET PERSONEEL<br />
• De wegsignalisatie biedt bescherming<br />
als je de voorschriften naleeft.<br />
• Noch jijzelf, noch de weggebruikers<br />
zijn beschermd tegen onvoorzichtigheden<br />
of fouten van de een of de<br />
ander. Wees dus altijd voorzichtig<br />
en zelfs achterdochtig. Beschouw<br />
het gevaar niet als iets gewoons en<br />
verlies het niet uit het oog.<br />
• Profiteer mee van de ervaring van<br />
oudere werknemers.<br />
• Wees aandachtig voor geluiden en<br />
auditieve signalen.<br />
• Wanneer je de weg oversteekt, kijk<br />
dan eerst of hij vrij is, zowel rechts<br />
als links.<br />
• Als het kan, gebruik dan de berm.<br />
• Als je het vrije stuk van de weg op<br />
moet, wandel dan in de richting die<br />
tegengesteld is aan de rijrichting.<br />
• Als je iets draagt dat veel plaats<br />
inneemt, let er dan op hoe je het<br />
vasthoudt, het zou geraakt kunnen<br />
worden door een auto.<br />
• Laat nooit voorwerpen of materialen<br />
liggen op het vrije stuk van de<br />
weg. Haal ze onmiddellijk weg.<br />
• Laat geen voertuig stilstaan, zelfs<br />
niet voor een korte tijd, op een<br />
plaats waar het verkeer erdoor<br />
gestoord kan worden of waar het<br />
de signalisatie aan het oog kan<br />
onttrekken.<br />
• Laat geen voorbijgangers, kinderen<br />
of andere nieuwsgierigen toe<br />
op of in de directe buurt van de<br />
bouwplaats, dus niemand die er<br />
niets te zoeken heeft.<br />
• Als het verkeer nu eens in de ene<br />
en dan weer in de andere richting<br />
mag rijden op het vrije stuk van de<br />
weg, zorg dan voor begeleiding.<br />
• De seingevers moeten aandachtig,<br />
intelligent en nauwgezet zijn, goed<br />
de voorschriften kennen en zich<br />
bewust zijn van het belang van hun<br />
opdracht.<br />
• Bouwplaatsmachines die volledig<br />
of gedeeltelijk op de weg staan,<br />
vormen zowel’s nachts als overdag<br />
een ernstig gevaar voor de weggebruikers.<br />
• Denk aan de gevaren die kunnen<br />
optreden in een speciale situatie<br />
zoals op een bouwplaats, rekening<br />
houdend met de zichtbaarheid, de<br />
verkeersdrukte, de plaats van de<br />
werkzaamheden, het belang van<br />
het gebruikte materieel, de geringe<br />
bewegingsvrijheid op de bouwplaats<br />
en de specifieke instructies<br />
van de bouwheer.<br />
11
OPZET VAN DE BOUWPLAATS<br />
ALGEMENE ASPECTEN<br />
Bij werkzaamheden van burgerlijke<br />
bouwkunde en meer bepaald bij<br />
wegeniswerken, is neerslag een vrij<br />
belangrijk gegeven. Afhankelijk van<br />
hoe erg de neerslag is en van hoe<br />
lang het duurt, en afhankelijk van de<br />
aard van de werkzaamheden, kan<br />
neerslag het werk vertragen, gevaarlijker<br />
maken en de kwaliteit van het<br />
werk verminderen.<br />
Het effect van de regen hangt sterk<br />
af van de aard van de werkzaamheden.<br />
Grondwerken zijn waarschijnlijk<br />
het meest kwetsbaar, gezien de<br />
eigenschappen van grond.<br />
Regen die vooraf viel, is een stuk<br />
gevaarlijker dan regen die begint te<br />
vallen tijdens het werk, door de verzadiging<br />
van de grond.<br />
Het grote probleem zit in het feit dat<br />
de aanblik van het terrein sterk veranderd<br />
kan zijn tussen de inschrijving<br />
op de aanbesteding en het begin van<br />
de werkzaamheden, afhankelijk van<br />
de tijd die ertussen zit.<br />
De bouwdirectie stuit dus op twee<br />
belangrijke moeilijkheden:<br />
- het verschil in klimatologische<br />
omstandigheden tussen de studiefase<br />
et de uitvoeringsfase van het<br />
project;<br />
- de toestand van de grond, afhankelijk<br />
van de seizoensgebonden<br />
klimatologische omstandigheden.<br />
Deze zullen zeker de werkmethode<br />
en de gebruikte middelen om de veiligheid<br />
te waarborgen beïnvloeden.<br />
12<br />
PLAATS VAN EN TOEGANG<br />
TOT DE BOUWPLAATS<br />
Ondanks de vele andere moeilijkheden<br />
en problemen waarmee hij te<br />
maken zal krijgen, zal de ondernemer<br />
een aantal terreinen moeten<br />
inrichten waar hij zijn materialen kan<br />
opslaan, zijn bouwplaatsinstallaties<br />
kwijt kan (bureaus, sociale voorzieningen,<br />
werkplaatsen enz.) en om<br />
voertuigen gemakkelijk toegang te<br />
verschaffen tot de eigenlijke bouwplaats.<br />
Voor de keuze van het terrein moet<br />
vooral rekening worden gehouden<br />
met de volgende eigenschappen:<br />
• De toegang tot de plaats moet voldoende<br />
breed zijn om veilig een<br />
grote verkeersstroom door te laten<br />
van bv. zware vrachtwagens.<br />
• De oppervlakte van het terrein<br />
moet voldoende groot zijn om granulaten<br />
op te slaan en om vrachtwagens<br />
en kipwagens af en aan te<br />
laten rijden. Er moet ook plaats<br />
worden voorzien voor de eerder<br />
vermelde installaties en voor voorlopige<br />
opslag.<br />
Volgens de meest geschikte plaatsbeschrijving<br />
is het terrein licht hellend,<br />
zodat het water makkelijk wegvloeit.<br />
Tenslotte moet het terrein zo<br />
gaaf mogelijk zijn, om de werkzaamheden<br />
en de kosten voor stabilisatie,<br />
afwatering en in orde brengen van<br />
het terrein tot een minimum te<br />
beperken.<br />
INRICHTING VAN HET<br />
TERREIN<br />
Om een goed ingericht terrein te bekomen,<br />
moet het volgende gebeuren:<br />
Schoonmaken, struikgewas<br />
weghalen<br />
Het schoonmaken bestaat erin het<br />
terrein vrij te maken van alles wat<br />
hinderlijk kan zijn. Dat is zeker nodig<br />
bij een braakliggend terrein.<br />
Afwatering<br />
Dit is een erg belangrijk punt bij de<br />
inrichting. De algemene nette aanblik<br />
van het terrein, de netheid van<br />
de opslagzones en het vlot verkeer<br />
van voertuigen en machines hangt<br />
hier rechtstreeks van af.<br />
Grondwerken<br />
Grondwerken hebben als bedoeling<br />
de oppervlakte van het terrein te<br />
effenen om het af te stemmen op het<br />
gebruik. Na deze werkzaamheden<br />
moet het overtollige water goed kunnen<br />
weglopen en de grond voldoende<br />
draagvermogen hebben.<br />
Aanleg van pistes op de<br />
bouwplaats<br />
Als er niets geweten is over het terrein<br />
en het werd niet eerder gebruikt,<br />
kan er ofwel een laag van 20 tot<br />
30 cm onbehandeld grindzand worden<br />
gelegd, ofwel, als de grond een<br />
klein draagvermogen heeft, worden<br />
gewerkt met cement of met kalk.<br />
Als de transportpiste uit een materiaal<br />
bestaat dat aangetast wordt door<br />
water, moet de bovenste laag geregeld<br />
worden weggenomen, zodat het<br />
verkeer op de bouwplaats vlot kan<br />
blijven verlopen.
SLEUVEN UITGRAVEN<br />
INLEIDING<br />
Een precieze inschatting van de aard<br />
van de grond en van de invloed van<br />
hydrogeologische omstandigheden<br />
op de topografische en geometrische<br />
gegevens (het te volgen tracé)<br />
vormt de basis voor het veilig en zuinig<br />
uitgraven van sleuven.<br />
Vaak kan je terugvallen op je ervaring<br />
om de gepaste werkwijze te kiezen.<br />
‘Ervaring’ betekent hier het toepassen<br />
van een bepaalde werkwijze,<br />
gekend uit de praktijk, op graafwerken<br />
in gelijkaardige omstandigheden.<br />
Als die ervaring ontbreekt, of als<br />
de omstandigheden ongunstig zijn,<br />
voer je best peilingen uit voor je de<br />
graafwerken begint. Het gaat vooral<br />
om putten en sleuven die gegraven<br />
worden met een graafmachine.<br />
Het zou nuttig zijn de grond verder in<br />
te delen en de eigenschappen van<br />
elk type te bekijken. Zo komen we<br />
tot een veeleer theoretische bena-<br />
AARD VAN DE GROND<br />
Er zijn verschillende soorten grond in<br />
ons land.<br />
GRIND<br />
Vaste materie, hoekig of afgerond,<br />
met een afmeting die varieert van<br />
4 tot 80 mm. Gemakkelijke afwatering,<br />
weinig veranderlijke vochtigheidsgraad,<br />
niet onderhevig aan<br />
vorst. Houdt geen water vast, is<br />
doordringbaar.<br />
ZAND<br />
Materie die bestaat uit minerale<br />
deeltjes met een afmeting tussen<br />
dering van de moeilijkheden die de<br />
kop opsteken bij het uitgraven van<br />
sleuven.<br />
Enkel op die manier is het mogelijk<br />
de gepaste werkwijze en de juiste<br />
middelen te bepalen, rekening houdend<br />
met persoonlijke ervaring en<br />
met de regels van de kunst.<br />
Bij het inschatten van de eigenschappen<br />
van de grond duikt een<br />
probleem op dat eigen is aan grondwerken.<br />
Een sleuf wordt meestal uitgegraven<br />
in de bovenste grondlagen.<br />
In deze zone bestaat het terrein<br />
uit losse, uiteengevallen grond die<br />
vaak vermengd is met humus, zodat<br />
de weerstand vaak minder is dan bij<br />
het moedergesteente. Bovendien<br />
moet je er rekening mee houden dat<br />
de dikte en de weerstand, zowel<br />
horizontaal als verticaal, sterk kunnen<br />
verschillen voor stoffen van<br />
dezelfde oorsprong, afhankelijk van<br />
0,75 en 4 mm. Droog zand<br />
vertoont niet de minste<br />
cohesie of samenhang.<br />
‘Goed zand’ knarst tussen<br />
de vingers. Gemakkelijke<br />
afwatering, ondergaat weinig<br />
verandering bij vocht en<br />
bij vorst.<br />
LEEM<br />
Materie die bestaat uit<br />
minerale deeltjes met een<br />
afmeting die kleiner is dan<br />
0,075 mm en groter dan<br />
0,005 mm. Leem voelt ruw<br />
aan en heeft een groot vermogen<br />
tot vochtopname.<br />
de situatie (bv. op een helling of in<br />
een dal).<br />
De invloed van insijpelend water en<br />
de grondwaterlagen doet zich vooral<br />
gevoelen in de oppervlaktelagen en<br />
veroorzaakt vaak erg lokale wijzigingen<br />
in de eigenschappen van de<br />
grond.<br />
Er moet ook rekening worden<br />
gehouden met terreinveranderingen<br />
door vroegere werkzaamheden.<br />
Kortom, de onbestendigheid van de<br />
eigenschappen van de grond bij het<br />
uitgraven van sleuven, vraagt de<br />
volle aandacht van een ervaren specialist,<br />
iemand die in staat is de<br />
beschikbare middelen optimaal in te<br />
zetten, rekening houdend met de<br />
gegeven omstandigheden, en die de<br />
veiligheid van de werknemers volledig<br />
en te allen tijde kan waarborgen.<br />
Alle uitgravingen moeten worden<br />
gestut bij gevaar voor instorting.<br />
13
Doordat een lemen grond instabiel<br />
wordt in contact met water, kunnen<br />
de trillingen van werktuigen vervormingen<br />
van de grond veroorzaken,<br />
zodat er een soort kleverige brij ontstaat<br />
die geen enkele stevigheid<br />
biedt.<br />
Bij insijpelend water of oppervlaktewater<br />
bevriest leem (alle types) erg<br />
snel, omdat het weinig doordring-<br />
14<br />
baar is. In contact met water gaat<br />
leem ook sterk uitzetten. De afwatering<br />
van zo’n terrein is erg moeilijk.<br />
KLEI<br />
Alle uitgravingen moeten worden gestut bij gevaar voor instorting.<br />
Materie die bestaat uit minerale<br />
deeltjes met een afmeting die kleiner<br />
is dan 0,005 mm. Klei is zacht en<br />
FACTOREN DIE DE<br />
STEVIGHEID VAN DE WANDEN<br />
VAN EEN UITGRAVING KUNNEN<br />
BEINVLOEDEN<br />
ROTSACHTIGE TERREINEN<br />
Vertonen een sterke cohesie, maar<br />
het gevaar voor instorting is niet volledig<br />
uitgesloten. Deze terreinen zijn<br />
erg gevoelig voor bevriezing en ontdooiing<br />
en zijn de oorzaak van<br />
scheurvorming en diaklaas (splijten).<br />
Trillingen die veroorzaakt worden<br />
door rijdende of werkende bouwplaatswerktuigen<br />
kunnen ook een<br />
instorting veroorzaken.<br />
Als er in de buurt explosieven worden<br />
gebruikt, kan de schokgolf grote<br />
brokstukken doen verschuiven.<br />
Verschillende grondlagen die<br />
schuin op elkaar liggen of<br />
schuine steenlagen (bv. leisteen)<br />
kunnen het risico op<br />
verzakking verhogen.<br />
ONSAMENHANGENDE<br />
TERREINEN<br />
Vertonen geen enkele cohesie<br />
en storten quasi onmiddellijk in.<br />
Het gaat om stoffige gronden,<br />
droog of drassig, gronden met<br />
voelt vettig aan, droogt langzaam en<br />
blijft lang kneedbaar. Klei is kneedbaar<br />
als ze vochtig is, hard en cohesief<br />
(samenhangend) als ze droog is.<br />
Het volume van klei verkleint als ze<br />
droogt en vergroot in contact met<br />
vocht.<br />
Klei is erg weinig doordringbaar en<br />
bevriest snel.<br />
ORGANISCHE<br />
GROND<br />
Een organische grond<br />
bevat een bepaalde hoeveelheid<br />
opgeloste en<br />
min of meer verspreide<br />
minerale deeltjes.<br />
Dit type grond heeft een<br />
vezelachtige of sponsachtige<br />
structuur en verspreidt<br />
in natuurlijke toestand<br />
of na opwarming<br />
een sterke geur.<br />
Een organische grond is<br />
erg doordringbaar en<br />
bevriest erg gemakkelijk.
slib of gronden die nog maar pas zijn<br />
opgehoogd.<br />
Werkzaamheden op dit soort terreinen<br />
vragen altijd om een speciale<br />
aanpak (een product inspuiten,<br />
bevriezen, slibwanden enz.).<br />
LOSSE TERREINEN<br />
Alle terreinen die geen rotsachtige of<br />
onsamenhangende terreinen zijn,<br />
kunnen als losse terreinen worden<br />
beschouwd. Het zijn de meest voorkomende<br />
terreinen.<br />
FACTOREN DIE DE SAMENHANG WIJZIGEN<br />
DE WEERSGESTELDHEID<br />
Een klein experiment met een zandkasteel<br />
maakt het meteen duidelijk:<br />
sterke regenval of droogte zorgen<br />
voor veranderingen in de cohesie<br />
van de grond.<br />
Wind kan hetzelfde effect hebben als<br />
zon: de grond uitdrogen.<br />
De vrieskou, die water in ijs doet veranderen<br />
en daarbij het volume van<br />
het terrein vergroot, haalt de<br />
bestanddelen van de grond uit<br />
elkaar en verzwakt daarmee ook de<br />
cohesie.<br />
OVERBELASTING AAN DE<br />
RAND VAN EEN UITGRAVING<br />
Overbelasting van gelijk welke aard<br />
(flatgebouw, uitgegraven aarde,<br />
De cohesie van deze terreinen blijft<br />
een tijdlang behouden bij grondwerken.<br />
Helaas is die cohesie erg veranderlijk.<br />
De stevigheid van de wanden<br />
van de uitgraving is onzeker en niet<br />
bestendig. Trillingen of een verandering<br />
van factoren kunnen onmiddellijk<br />
een verzakking veroorzaken.<br />
materialen, materieel, werktuigen<br />
enz.) in de nabijheid van een uitgraving,<br />
verhoogt de druk op de grond<br />
en vooral bovenaan.<br />
Als die overbelasting te groot wordt,<br />
kan het evenwicht worden gebroken.<br />
Uitgravingen aan de voet van een<br />
bestaand talud moeten ook worden<br />
beschouwd als uitgravingen met een<br />
grote overbelasting bovenaan.<br />
Bovendien zijn voor muren die die-<br />
15
nen als omheining speciale maatregelen<br />
nodig. De oppervlakkige funderingen<br />
en de algemene staat van<br />
die muren sluiten uitgravingen aan<br />
de voet ervan immers uit.<br />
Omvallende muren hebben<br />
al vaak ernstige ongevallen<br />
meegebracht voor werknemers.<br />
TRILLINGEN DOOR<br />
AUTOVERKEER EN<br />
BOUWPLAATSMATE-<br />
RIEEL<br />
Trillingen die veroorzaakt<br />
worden door autoverkeer en<br />
door het verrijden van bouwplaatswerktuigen,<br />
door werkende<br />
breekhamers en<br />
dammers, verminderen ook<br />
de cohesie van de grond.<br />
Soms kan de overbelasting<br />
door het verkeer erg groot<br />
zijn en verzakkingen veroorzaken.<br />
16<br />
AANWEZIGHEID VAN<br />
ONDERGRONDSE<br />
BOUWWERKEN<br />
Pas aangebrachte ophogingen zijn<br />
weinig cohesief. Als grondwerken<br />
die normaal op ongebruikt terrein<br />
uitgevoerd worden, op of nabij<br />
opgehoogde zones gebeuren, wordt<br />
het risico op een verzakking of een<br />
instorting dus groter.<br />
VERANDERING VAN DE<br />
WATERTOESTAND<br />
De stabiliteit of stevigheid van<br />
een uitgraving verandert als er<br />
afwatering is, als er drainering<br />
wordt gedaan, als het niveau van<br />
de grondwaterspiegel wijzigt.<br />
Deze verandering in de beweeglijkheid<br />
van het terrein kan een<br />
uitgraving doen instorten.<br />
ONDERGRONDSE<br />
KELDERS<br />
Ondergrondse kelders kunnen<br />
lokale drukverlagingen in het<br />
terrein veroorzaken die nadelig<br />
zijn voor de stabiliteit van de uitgraving.
BESCHERMINGSSYSTEMEN<br />
VOOR UITGRAVINGEN<br />
TALUDS<br />
Het aanleggen van taluds bestaat<br />
erin de wanden een variabele helling<br />
te geven, afhankelijk van de aard van<br />
de grond en van de weerstand tegen<br />
het breken van de grond.<br />
De hoek van het talud varieert naargelang<br />
het al dan niet om een onsamenhangend<br />
terrein gaat, er water<br />
BESCHOEIING<br />
CRITERIA<br />
Een ‘goede’ beschoeiing is een collectieve<br />
bescherming die de werknemers<br />
beschermt tegen het risico van<br />
bedelving, die terreininzakkingen verhindert<br />
en gebouwen naast de uitgraving<br />
beschermt tegen scheurvorming<br />
door de verplaatsing van de aarde.<br />
Om efficiënt te zijn, moet de<br />
beschoeiing stevig genoeg zijn om<br />
alle krachten die ze ondergaat te<br />
weerstaan, namelijk de druk van de<br />
aarde en de overbelasting buiten de<br />
uitgraving. De beschoeiing moet ook<br />
weerstand bieden tegen het uiteenvallen<br />
van de aarde en elke schadelijke<br />
verschuiving voorkomen, het<br />
geheel mag niet uit elkaar kunnen<br />
vallen onder asymmetrische druk en<br />
moet neergezet en aangebracht<br />
binnensijpelt, er trillingen zijn of<br />
overbelasting door het verkeer, door<br />
gebouwen of door opslagplaatsen.<br />
Het voordeel van dit systeem is dat<br />
het vrij goedkoop is, aangezien er<br />
geen beschoeiingsmateriaal aangekocht<br />
moet worden.<br />
Er zijn echter twee grote nadelen:<br />
kunnen worden zonder dat de werknemers<br />
die dit werk uitvoeren blootgesteld<br />
worden aan het risico bedolven<br />
te worden.<br />
VOORBEREIDINGSWERKEN<br />
Voor beschoeiingswerken is een<br />
goede terreinkennis vereist. De<br />
eigenschappen van het terrein zijn<br />
best vooraf gekend, zodat al het<br />
nodige materieel ter plaatse is van<br />
zodra de uitgraving begint.<br />
Goede techniek en veilig werken<br />
gaan meestal samen. Op een bouwplaats<br />
waar veel machines aan het<br />
werk zijn en de graafmachine zich<br />
snel voortbeweegt, wordt de<br />
beschoeiing best eerst grondig<br />
bestudeerd en kan ze snel worden<br />
• de sleuf is veel breder, en dus is<br />
een groot werkoppervlak nodig<br />
(wat bijna onmogelijk is in<br />
bewoond gebied);<br />
• veel meer uitgegraven aarde.<br />
Het overzicht hieronder toont welke<br />
hoeken in België worden gebruikt<br />
voor het talud.<br />
opgezet, zonder dat het werk van de<br />
graafmachine wordt vertraagd.<br />
Er wordt best gebruik gemaakt van<br />
standaardelementen waarmee de<br />
hele sleuf dan op dezelfde manier<br />
wordt afgezet, zonder de elementen<br />
meer uit elkaar te gaan plaatsen of<br />
weg te laten op plaatsen waar het<br />
terrein er beter bij ligt. Beslis liefst<br />
vooraf systematisch de beschoeiing<br />
aan te brengen, en deze werkwijze te<br />
rationaliseren, om zo de tijd die<br />
nodig is voor het plaatsen zo klein<br />
mogelijk te houden. Dan kunnen veiligheid<br />
en kostenverlaging door<br />
technologische vooruitgang hand in<br />
hand gaan.<br />
Het is een illusie te denken dat het<br />
kan volstaan een paar balken aan te<br />
brengen die bovenaan de sleuf<br />
onderling geschoord zijn, of enkele<br />
17
schaarse gestutte verticaal<br />
geplaatste zware balken of baddingen<br />
die wel geschoord zijn tegenover<br />
elkaar, over de sleuf heen, maar<br />
zonder verbinding langs de wand.<br />
Zoals sommige ongevallen uitvoerig<br />
aantonen, verhindert deze manier<br />
van werken geen instortingen.<br />
Anderzijds moet een beschoeiing<br />
zelf voldoende weerstand bieden en<br />
goed vastgezet worden tegen het<br />
terrein. Elke grote opening tussen de<br />
planken en de wanden moet gedicht<br />
worden. Vergeet ook het risico op<br />
instorting van de korte wanden niet,<br />
aan de uiteinden van de uitgraving in<br />
de sleuf. Soms is het echt nodig die<br />
op dezelfde manier te beschoeien<br />
als de lange wanden.<br />
Als de uitgegraven aarde ter plaatse<br />
blijft om de sleuf later weer op te vullen,<br />
wordt ze best zo ver mogelijk<br />
van de uitgraving gelegd om de<br />
grond niet te veel te belasten. Om<br />
VERSCHILLENDE SOORTEN BESCHOEIINGEN<br />
BESCHOEIING DOOR MIDDEL<br />
VAN HOUTEN PANELEN<br />
Dit is een van de meest eenvoudige<br />
technieken, waarvoor geen speciaal<br />
materieel nodig is.<br />
Bij deze werkwijze worden vooraf<br />
panelen met verticale balken<br />
gemonteerd, al dan niet van aaneensluitende<br />
planken. De dikte van deze<br />
panelen wordt bepaald door de aard<br />
van het terrein. Ze zijn 2 tot 2,5 m<br />
lang en 15 tot 20 cm hoger dan dat<br />
de sleuf diep is.<br />
Dan worden de panelen naar de<br />
bodem van de uitgraving gebracht<br />
door ze langs dunne ronde palen of<br />
metalen buizen naar beneden te<br />
laten glijden, waarna ze verticaal<br />
worden rechtgezet tegen de wand.<br />
Er wordt een kleine loopbrug aangelegd<br />
over de uitgraving, van waarop<br />
met een paletvork voorlopige schoren<br />
uit hout naar beneden worden<br />
gebracht. Die steunen dan op klam-<br />
18<br />
dezelfde reden mogen er geen voertuigen<br />
rijden in de onmiddellijke<br />
omgeving van de sleuf zolang deze<br />
niet beschoeid is. Bovendien moet<br />
afvloeiend water verwijderd of afgeleid<br />
worden en moeten de bermen<br />
aan beide kanten van de sleuf ontzien<br />
worden.<br />
TOEZICHT EN ONDERHOUD<br />
VAN DE BESCHOEIINGEN<br />
Sleuven uitgraven is een werk dat<br />
enkel aan bekwame werknemers<br />
toevertrouwd mag worden, mensen<br />
die op de hoogte zijn van de gevaren<br />
die optreden als het werk niet goed<br />
uitgevoerd is. De schoren moeten<br />
goed horizontaal aangebracht worden<br />
en haaks op hun steunvlak op<br />
de verticale balken staan. De<br />
beschoeiingen moeten onder toezicht<br />
staan van een bekwaam persoon<br />
en goed worden onderhouden.<br />
Na een lange onderbreking van de<br />
werkzaamheden of na een periode<br />
van slecht weer, van vorst en dooi,<br />
moet er een heel grondig onderzoek<br />
van de beschoeiingen komen. Voor<br />
de werkzaamheden in de sleuf herbeginnen,<br />
moeten alle nuttige herstellingen<br />
en verstevigingen uitgevoerd<br />
worden.<br />
De schoren ondergaan liefst geen<br />
schokken. Probeer te vermijden dat<br />
ze worden aangestoot door de grijper<br />
van een graafmachine of een buis.<br />
In de loop van de werkzaamheden in<br />
een sleuf kan het zijn dat een schoor<br />
verplaatst moet worden om gemakkelijker<br />
te werken, of zelfs een volledige<br />
beschoeiingskooi (een sleuvenbak)<br />
of een geraamte met zijn<br />
schoren. Zoiets mag maar gebeuren<br />
nadat er voorzieningen aangebracht<br />
zijn die de druk kunnen opvangen in<br />
de plaats van de stukken die weggenomen<br />
zullen worden.
pen die vastgemaakt zijn aan de verticale<br />
balken. Daarna kunnen de<br />
werknemers zonder gevaar afdalen<br />
in de sleuf om de definitieve schoren<br />
te plaatsen en vast te zetten tussen<br />
de verticale balken.<br />
Een meer uitgebreide techniek<br />
bestaat erin in de plaats van schoren<br />
te plaatsen, een volledig raamwerk<br />
uit een lichte legering te gebruiken,<br />
voorzien van hydraulische vijzels die<br />
van bovenaf bediend kunnen worden.<br />
Met deze raamwerken kan<br />
zowel het voorlopige als het definitieve<br />
stutwerk gebeuren.<br />
Ze kunnen ook worden gebruikt bij het<br />
weghalen van de beschoeiing door<br />
het voorlopig en achtereenvolgens<br />
verplaatsen van de steunelementen<br />
die weggehaald moeten worden.<br />
BESCHOEIING DOOR MIDDEL<br />
VAN EEN HOUTEN<br />
BESCHOEIINGSKOOI<br />
Net als de vorige, kan deze<br />
beschoeiingsmethode in kleine sleuven<br />
worden gebruikt. In de sleuf<br />
worden beschoeiingselementen<br />
aangebracht die bestaan uit twee<br />
wanden uit horizontale planken die<br />
samengehouden worden door speciaal<br />
ontworpen metalen verticale<br />
balken en schroefvijzels.<br />
De beschoeiingselementen zijn<br />
2,5 m lang met panelen die minimum<br />
6 cm dik zijn. De panelen kunnen 50<br />
of 90 cm hoog zijn. Het onderling<br />
ineenzetten van de twee wanden en<br />
de eerste afstelling van de schoren<br />
gebeurt in de onmiddellijke omgeving<br />
van de sleuf.<br />
Daarna worden de stukken naar<br />
beneden gebracht met behulp van<br />
een hefwerktuig en worden ze boven<br />
elkaar gestapeld, zodat de laatste<br />
ten minste 15 tot 20 cm boven de<br />
rand van de sleuf uitsteekt.<br />
De werknemers kunnen daarna afdalen<br />
in de sleuf om elk element tegen<br />
de wanden vast te zetten, te beginnen<br />
met de bovenste elementen.<br />
De verticale delen van het geheel<br />
worden onderling vastgemaakt,<br />
recht boven elkaar en met een speciale<br />
beugel.<br />
Als de aard van het terrein, de nauwkeurigheid<br />
waarmee de wanden<br />
rechtgezet moeten worden en de<br />
kracht van het hefwerktuig het toelaten,<br />
kan je tijd winnen door de elementen<br />
reeds buiten de sleuf boven<br />
elkaar te monteren en zo een constructie<br />
te maken met de juiste<br />
hoogte, aangepast aan de diepte van<br />
de sleuf. Die kan dan in zijn geheel in<br />
de uitgraving worden geplaatst.<br />
Voor het wegnemen van de<br />
beschoeiing moeten de elementen<br />
worden gedemonteerd in de sleuf, te<br />
beginnen met de onderste elementen,<br />
terwijl de sleuf beetje bij beetje<br />
wordt dichtgegooid.<br />
Als er een sterke druk van de aarde<br />
wordt gevreesd, kan een beschoeiing<br />
van exact hetzelfde type worden<br />
gebruikt, maar een die meer weerstand<br />
biedt omdat ze volledig in<br />
metaal is.<br />
BESCHOEIING DOOR MIDDEL<br />
VAN EEN METALEN<br />
BESCHOEIINGSKOOI<br />
Het gebruikte materieel is hetzelfde<br />
als voor het vorige type, maar dit<br />
type beschoeiing kan enkel op een<br />
stevig terrein waar de stevigheid van<br />
de wanden tijdens het graven verzekerd<br />
is. De elementen worden op de<br />
bodem van de sleuf geplaatst alvorens<br />
de werknemers afdalen om de<br />
schoren vast te zetten.<br />
Ook in dit geval zal het aantal<br />
gemonteerde stukken afhangen van<br />
de lengte van de buiselementen die<br />
geplaatst moeten worden.<br />
Meestal zijn drie elementen van drie<br />
meter nodig.<br />
De beschoeiing vordert dan ofwel<br />
door de elementen met de graafmachine<br />
te vertrekken nadat ze onderling<br />
vastgemaakt zijn, ofwel door de<br />
achterste kooi regelmatig naar voren<br />
te verplaatsen met de graafmachine.<br />
19
BESCHOEIING DOOR MIDDEL<br />
VAN DAMPLANKEN<br />
Voor grotere werkzaamheden kan er<br />
beschoeid worden met een damwand.<br />
Bij een sleuf die niet erg breed<br />
is, wordt een machine gebruikt<br />
waarvan de chassisbreedte aangepast<br />
kan worden aan de breedte van<br />
de sleuf. De machine is uitgerust met<br />
twee heien zodat de twee lichte<br />
damwanden tegelijkertijd de grond<br />
ingeklopt kunnen worden.<br />
Voor grote sleuven worden damplanken<br />
gebruikt die meer weerstand<br />
kunnen bieden.<br />
Met deze techniek wordt elk risico<br />
op instorting vermeden, aangezien<br />
de beschoeiing wordt geplaatst<br />
nog vóór de graafwerken<br />
beginnen.<br />
De damplanken worden<br />
uit elkaar gehouden<br />
door schoren die horizontaal<br />
aangebracht<br />
worden.<br />
BESCHOEIING DOOR<br />
MIDDEL VAN NETTEN<br />
Sommige uitgravingen zijn<br />
bijna even lang als breed,<br />
bv. die voor het plaatsen van de<br />
sokkel van een pyloon.<br />
20<br />
In dat soort uitgravingen is het risico<br />
op instorting beperkt en kan een net<br />
als bescherming volstaan, in plaats<br />
van een beschoeiing. Zo’n net wordt<br />
dan tegen de wand gehangen en<br />
bovenaan op zijn plaats gehouden<br />
door een metalen frame op de<br />
grond. Een ander frame onderaan<br />
het net zorgt ervoor dat het opgespannen<br />
blijft.<br />
SPECIFIEKE BESCHOEIING IN<br />
GROND WAARIN LEIDINGEN<br />
LOPEN<br />
Er bestaat een lichte beschoeiing die<br />
speciaal is ontworpen voor werkzaamheden<br />
op geringe diepte in de<br />
stad, in grond met dwarse leidingen<br />
als obstakels.<br />
Ze is stabiel en robuust en biedt<br />
bescherming in kleine sleuven en<br />
tegen het instorten van de grond.<br />
Deze kleine en lichte geprefabriceerde<br />
koker kan gemakkelijk<br />
geplaatst worden met een minigraafmachine<br />
voor sleuven die maximaal<br />
twee meter diep zijn.<br />
DOORLOPENDE<br />
BESCHOEIING<br />
Dit doorlopend systeem met een<br />
dubbele geleidingsbeugel met verglijdbare<br />
schoren bestaat uit metalen<br />
panelen en schoren met<br />
robuuste metalen voeten of met een<br />
verglijdbaar stukje.<br />
Hiermee kunnen grote sleuven worden<br />
beschoeid met een diepte tot<br />
9 m en een onbepaalde lengte.<br />
Bij deze beschoeiingsmethode<br />
wordt een portiek samengesteld dat<br />
bestaat uit twee dragende stutten en<br />
een schoor ertussen (met voetstukken<br />
en verglijdbaar wagentje). Het<br />
portiek heeft dezelfde afmetingen<br />
als de sleuf en wordt gemonteerd op<br />
een plaats die daarvoor is voorzien.<br />
Daarna wordt een eerste uitgraving<br />
gedaan, 1 meter diep, en kan het<br />
eerste portiek in de grond worden<br />
geslagen. Maak het verglijdbaar<br />
stukje los van de voeten, zodat de<br />
panelen geplaatst kunnen worden.<br />
Plaats nu de eerste twee panelen en<br />
daarna het tweede portiek. Graaf<br />
de sleuf dan verder uit en sla de<br />
portieken en de panelen een<br />
voor één in de grond.<br />
Plaats de buizen en vul de sleuf<br />
terug op, waarbij je omgekeerd<br />
te werk gaat.<br />
Dit systeem heeft veel voordelen:<br />
• Werkzaamheden tot op een<br />
diepte van 9 meter<br />
• Er kan in een open sleuf worden<br />
gewerkt over een onbeperkte<br />
lengte.<br />
• De sleuf mag breed zijn.
• Het is efficiënt en snel geplaatst.<br />
• Het graafwerk en het beschoeiingswerk<br />
gebeuren tegelijk, zodat<br />
het risico op instorting van de wanden<br />
verkleind wordt.<br />
• Het systeem gaat lang mee.<br />
Er zijn echter ook twee ongemakken:<br />
• De panelen zijn moeilijk uit de<br />
grond te halen vanwege<br />
de aanzienlijke<br />
wrijvingskrachten<br />
die uitgeoefend worden<br />
op het terrein en<br />
op de dragende<br />
stutten.<br />
• Er blijft een zeker<br />
instortingsgevaar<br />
bestaan bij het<br />
plaatsen van de eerste<br />
panelen. Daarom<br />
is het tijdens deze<br />
eerste fase belangrijk<br />
extra aandachtig<br />
te zijn.<br />
SPECIALE<br />
BESCHOEIINGEN<br />
Als de sleuf maar erg<br />
kort open moet blijven,<br />
zoals het geval is<br />
wanneer het werk in<br />
de uitgraving beperkt<br />
is, kan het nogal onge-<br />
rijmd lijken een volledige beschoeiing<br />
aan te brengen, wat toch telkens<br />
weer een heleboel werk vraagt en<br />
waarbij veel materieel ter plaatse<br />
moet blijven.<br />
In dat geval is het mogelijk, als het<br />
terrein ervoor geschikt is, verplaatsbare<br />
beschermingen te gebruiken,<br />
nog van een andere aard dan de<br />
hierboven beschreven metalen<br />
kooien, waarmee de werknemers<br />
een leiding kunnen plaatsen zonder<br />
te moeten vrezen voor de gevolgen<br />
van een mogelijke instorting.<br />
Ze worden meestal gemaakt van<br />
kooien die door de onderneming<br />
werden gebouwd met de gepaste<br />
afmetingen voor de werkzaamheden<br />
die uitgevoerd moeten worden.<br />
Meestal is het geraamte van de kooi<br />
in metaal en bestaan de wanden uit<br />
panelen of damplanken. Gebogen<br />
onderstukken, die als het ware een<br />
wieg vormen, zorgen ervoor dat het<br />
geheel verplaatst kan worden door<br />
het naar voren te trekken.<br />
Deze kooien moeten voldoende<br />
weerstand bieden tegen de dynamische<br />
en asymmetrische krachten die<br />
ze ondergaan bij een instorting.<br />
Elementen die te licht werden<br />
gebouwd, met het oog op een<br />
gemakkelijke verplaatsing, bieden<br />
slechts een denkbeeldige bescherming.<br />
Deze werkwijze kan enkel op een<br />
goed terrein worden gebruikt en vereist<br />
dat de buizen vrij snel na het uitgraven<br />
worden geplaatst. Het terrein<br />
21
mag immers niet instorten nog voor<br />
de bescherming is aangebracht.<br />
Het is erg gevaarlijk zich buiten de<br />
beschermde zone van de sleuf te<br />
begeven. De sleuf wordt best terug<br />
gedicht tot zo dicht mogelijk bij de<br />
kooi en werknemers mogen zich niet<br />
tussen de kooi en de graafmachine<br />
begeven.<br />
Franse ondernemingen hebben een<br />
bescherming ontworpen voor het<br />
plaatsen van een opening bij uitgravingen<br />
voor saneringswerken.<br />
Openingen bij saneringswerken zijn<br />
breder dan de leidingen en de uitgravingen<br />
die op die plaats gebeuren<br />
zijn dat ook, wat voor beschoeiingsmoeilijkheden<br />
zorgt, en zo goed als<br />
geen beschoeiing van de voor- en<br />
achterwand van de uitgraving.<br />
Bij het ontwerp van een speciale<br />
kooi met openingen is er gezorgd<br />
voor vaste wanden met openingen<br />
waar buizen doorheen kunnen en<br />
werden in de panelen vaste treden<br />
als toegang ingebouwd.<br />
22<br />
BESCHOEIINGSMACHINE<br />
Met een beschoeiingsmachine kunnen<br />
minikooien of damplanken zonder<br />
trilling de grond worden ingeduwd.<br />
Deze machine is erg praktisch om<br />
sleuven te beschoeien in het stadscentrum<br />
en in smalle steegjes,<br />
ondanks de talrijke buizen en leidingen<br />
die elkaar kruisen. Er kunnen<br />
damplanken mee geplaatst worden<br />
door er wat mee te bewegen, één<br />
voor één als het moet.<br />
De machine rust op loopwielen,<br />
wordt voortbewogen door een graafmachine<br />
en zo naar de juiste plaats<br />
gebracht.<br />
Ze bestaat uit een onbuigzaam<br />
geraamte waarin damplanken worden<br />
aangebracht. In dit geraamte<br />
past een smal vlak dat door twee vijzels<br />
wordt aangedreven. Het vlak<br />
schuift langs de wanden van de<br />
damplanken. De persoon die de<br />
machine bedient, brengt metalen<br />
pinnen aan in de damplanken. Het<br />
vlak is met de pinnen vastgemaakt<br />
aan de damplank(en) en duwt deze<br />
zo in de grond of haalt ze er terug uit.<br />
De vijzels zorgen er tijdens de volledige<br />
handeling voor dat alles perfect<br />
verticaal staat.<br />
Een binnenkooi met verstelbare<br />
hoogte wordt tussen de damplanken<br />
geleid, zodat er geen afwijkingen<br />
optreden tijdens het indrijven of het<br />
uitgraven.<br />
De voor- en achterbeschoeiingen<br />
worden met vijzels in de grond<br />
gedreven, nadat de beschoeiing<br />
langs de lange wanden gebeurd is<br />
en de binnenkooi naar binnen is<br />
geleid. Zo kan de zone waarin wordt<br />
gewerkt volledig beschoeid worden.<br />
Nadat de leidingen geplaatst zijn, de<br />
damplanken uitgehaald en het stuk<br />
sleuf terug dichtgegooid, mag de<br />
machine worden verplaatst voor een<br />
nieuw stuk.
OVERZICHT VAN ENKELE <strong>VEILIGHEID</strong>SMAATREGELEN<br />
<strong>BIJ</strong> WERKZAAMHEDEN IN SLEUVEN<br />
• Alvorens de sleuf gegraven wordt,<br />
is een goede kennis van de aard<br />
van het terrein noodzakelijk, om de<br />
meest geschikte beschoeiing te<br />
bepalen.<br />
• Het terrein onmiddellijk inschatten,<br />
om het reliëf te leren kennen, te zien<br />
of er al dan niet water aanwezig is,<br />
het soort vegetatie te kennen en<br />
een omgevingsstudie uit te voeren.<br />
• De aard van het terrein verkennen<br />
met topografische en hydrogeologische<br />
kaarten, documentatie en<br />
inlichtingen vragen bij gespecialiseerde<br />
organisaties of controleinstellingen<br />
die eventuele eerdere<br />
werkzaamheden al hebben opgevolgd.<br />
Neem stalen door peilingen<br />
en proefboringen.<br />
• Inlichtingen over allerlei leidingen<br />
i.v.m. water, gas, elektriciteit en<br />
telefoon vragen bij de desbetreffende<br />
maatschappijen.<br />
• Tijdens de werkzaamheden moe-<br />
Het dichtgooien van de uitgravingen<br />
en sleuven waar leidingen blootgelegd<br />
of aangelegd werden, gebeurt<br />
volgens de regels van de kunst,<br />
rekening houdend met de specifieke<br />
richtlijnen van de concessiehouders<br />
van de leidingen.<br />
Het is belangrijk dat de installatie op<br />
een stabiele ondergrond rust en geen<br />
contact heeft met harde voorwerpen.<br />
Het verdient aanbeveling zand rond<br />
de leidingen te leggen, de ruimte<br />
eronder goed op te vullen en daarna<br />
verder zand op te werpen tot de leidingen<br />
bedekt zijn.<br />
Ook de beveiligingen, zoals kabelbeschermingen,<br />
moeten (terug) worden<br />
aangebracht.<br />
ten de leidingen en de kabels<br />
ondersteund worden.<br />
• Alle vormen van overbelasting aan<br />
de rand van de sleuf moeten worden<br />
vermeden en er moet een vrije<br />
ruimte van 40 cm worden gelaten.<br />
De uitgegraven aarde, de materialen<br />
en het materieel mogen niet<br />
aan de rand van de uitgraving worden<br />
gestapeld.<br />
• Ook een gepaste signalisatie en<br />
bescherming van derden is welkom.<br />
• De beschoeiing moet 15 cm uitsteken<br />
boven de grond, om zo een<br />
afscherming te vormen voor verschillende<br />
materialen en voor<br />
materieel.<br />
• In de sleuf moeten twee ladders<br />
staan om de sleuf te betreden of te<br />
verlaten.<br />
• De werknemers moeten geschikte<br />
persoonlijke beschermingsmiddelen<br />
dragen.<br />
DE UITGRAVING DICHTEN<br />
Daarna wordt de uitgegraven aarde<br />
zorgvuldig verder opgegooid, in<br />
lagen van 20 cm.<br />
Voor deze laatste handeling kunnen<br />
verschillende middelen worden<br />
gebruikt:<br />
• Een walsrol, als de beschoeiing er<br />
nog staat.<br />
• Als de beschoeiing weggenomen<br />
is, is het beter de toegang tot de uitgraving<br />
te verbieden. Dan kan er<br />
ofwel een hydraulische stamper<br />
worden gebruikt die vastgemaakt is<br />
aan de arm van de graafmachine of<br />
een walsrol met afstandsbediening.<br />
Dit hoofdstuk sluit het eerste deel van<br />
deze Veiligheidsnota af.<br />
• In de sleuf en in de buurt ervan<br />
worden verbrandingsmotoren in de<br />
mate van het mogelijke best verboden.<br />
Als dat niet kan, zorg dan voor<br />
een efficiënte verluchting.<br />
• Hefwerktuig en heftoebehoren<br />
moeten regelmatig worden gecontroleerd<br />
door een erkend organisme.<br />
• Tijdens het laten zakken van de leidingen<br />
(rioleringen, buizen voor<br />
water en gas enz.) mogen de werknemers<br />
zich niet onder de last<br />
begeven.<br />
• Het E.H.B.O.-materiaal en de<br />
noodnummers moeten te allen<br />
tijde beschikbaar zijn.<br />
• Er moet altijd een verantwoordelijke<br />
ter plaatse zijn.<br />
• Putten die dieper zijn dan 1,20 m<br />
moeten gemeld worden aan de<br />
Technische Inspectie en aan het<br />
N.A.V.B.<br />
23
