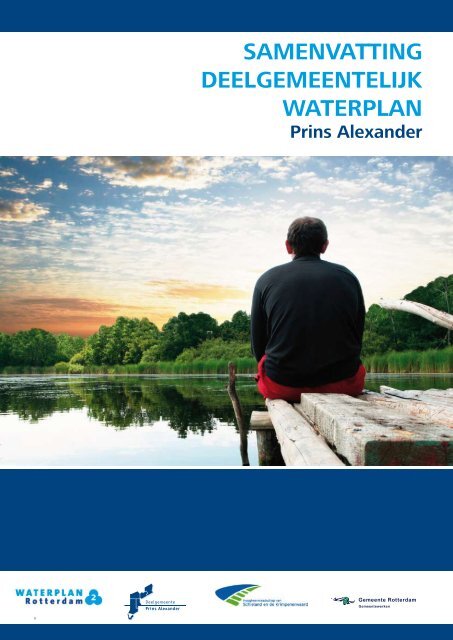

1<br />
SAMENVATTING<br />
DEELGEMEENTELIJK<br />
WATERPLAN<br />
<strong>Prins</strong> <strong>Alexander</strong>
M1.10<br />
2<br />
M1.10<br />
M1.13a en M1.13b<br />
M3.4a<br />
Legenda<br />
maatregel<br />
mandjes<br />
natuurvriendelijke oever, 0<br />
natuurvriendelijke oever, 1<br />
plasbermen en schoeiing<br />
maatregel grondwater<br />
controle duikers en stuwen<br />
controle opgaande begroeiing<br />
bij toekomstige herontwikkeling meenemen<br />
te onderzoeken duiker<br />
te onderzoeken stuw<br />
te vervangen duiker<br />
M1.11<br />
M3.3<br />
M4.3a<br />
M3.6a<br />
M4.6d<br />
M4.2<br />
M4.8<br />
M3.5<br />
M3.6b<br />
M4.4a<br />
M3.6a<br />
M4.6b<br />
M4.6d<br />
M4.6b<br />
M4.8<br />
M3.6b<br />
M4.3b<br />
M4.1<br />
M4.5b<br />
M3.4b<br />
M3.6b<br />
M4.6c<br />
M4.6c<br />
M4.5b<br />
M3.7<br />
M3.2<br />
M4.10<br />
M4.5b<br />
M3.1<br />
M4.5c<br />
M4.5b<br />
M4.10<br />
M4.3c<br />
M4.7<br />
M4.4b<br />
M4.5a<br />
M4.3c<br />
M1.12<br />
M5.1<br />
M4.6a<br />
M6.1<br />
M4.9<br />
M4.5a<br />
M5.3<br />
M6.10a<br />
M6.2<br />
M5.4<br />
M6.8e<br />
Maatregelen<br />
M6.3<br />
DGWP <strong>Prins</strong> <strong>Alexander</strong> (noord)<br />
M6.10b<br />
Dossiernr. : 2007-0243 Datum: 1-8-2008<br />
Papierformaat : A3<br />
Schaal: 1:15000<br />
Getekend door: J.T. Jansen<br />
M6.4<br />
M6.9b<br />
0 250 500 1.000 Meters<br />
Gecontroleerd door: J. Lankester<br />
Ref.: \\gwnet.nl\Gwdataroot\IGWR-MRO\RO\Dossiers\2007\20070243 DGWP <strong>Prins</strong> <strong>Alexander</strong>\10 GIS\GIS_fase2\kaarten\totaal_maatregelen_1aug2008_noord.mxd
Deelgemeentelijk Waterplan <strong>Prins</strong> <strong>Alexander</strong><br />
Klimaatverandering heeft tot gevolg dat het warmer wordt<br />
en het vaker harder gaat regenen. Daarnaast kunnen ook<br />
langere perioden van droogte optreden. Om de gevolgen<br />
van de klimaatverandering goed op te kunnen vangen,<br />
staat waterbeheer in Nederland en Europa hoog op de<br />
agenda.<br />
Het Deelgemeentelijk Waterplan <strong>Prins</strong> <strong>Alexander</strong> is<br />
een uitwerking van het beleid van alle partijen die bij<br />
het waterbeheer in de deelgemeente zijn betrokken.<br />
Het Waterplan Rotterdam 2 van de gemeente<br />
Rotterdam vormde daarbij een belangrijke basis. In het<br />
<strong>deelgemeentelijk</strong> <strong>waterplan</strong> is naast technische aspecten<br />
ook aandacht voor zaken als beheer en onderhoud.<br />
Daarbij is rekening gehouden met de wateropgaven uit<br />
het Waterbeleid 21e eeuw, het Nationaal Bestuursakkoord<br />
Water en de nieuwe waterkwaliteitsdoelstellingen uit de<br />
Europese Kaderrichtlijn Water.<br />
1 Riooloverstorten:<br />
Lozingen vanuit het riool op het oppervlaktewater bij zeer hevige neerslag<br />
3<br />
De deelgemeente <strong>Prins</strong> <strong>Alexander</strong> is één van de<br />
laagst gelegen gebieden van Nederland. Een<br />
oud polderlandschap dat de laatste 50 jaar is<br />
verstedelijkt. Voor de waterhuishouding behoort<br />
het gebied tot de Polder <strong>Prins</strong> <strong>Alexander</strong> en de<br />
Polder Capelle. Deze polders zijn in de 19e eeuw<br />
ontstaan nadat een groot plassengebied werd<br />
drooggelegd. Om droge voeten te houden, heeft<br />
dit poldergebied een ingewikkeld watersysteem dat<br />
bestaat uit een netwerk van watergangen, riolen,<br />
stuwen, duikers en gemalen.<br />
Waarom een <strong>waterplan</strong>?<br />
Met dit <strong>waterplan</strong> wordt een stap gezet naar een<br />
duurzaam, beheersbaar en veilig watersysteem in de<br />
deelgemeente <strong>Prins</strong> <strong>Alexander</strong>. In het <strong>waterplan</strong> staat<br />
de <strong>deelgemeentelijk</strong>e visie met streefbeelden voor de<br />
waterhuishouding. Daarnaast geeft het plan inzicht in<br />
het functioneren van het watersysteem en brengt het<br />
knelpunten en de mogelijke maatregelen in beeld. Een<br />
goed werkend watersysteem levert een bijdrage aan een<br />
prettige, gezonde en veilige leefomgeving voor mens en<br />
dier.<br />
Het <strong>waterplan</strong> is opgesteld op basis van meldingen<br />
van overlast, informatie van beheerders en de leden<br />
van de klankbordgroep. Daarnaast zijn er diverse<br />
specialistische onderzoeken uitgevoerd naar de effecten<br />
van riooloverstorten 1 die belangrijke informatie voor het<br />
<strong>waterplan</strong> opleverden.
Waterhuishouding in de toekomst<br />
Het watersysteem functioneert goed en op een logische<br />
manier en is in staat om de klimaateffecten op te vangen.<br />
In de deelgemeente zijn er geen knelpunten die te maken<br />
hebben met een onlogische of een gebrekkige aan- of<br />
afvoer en doorstroming van water. In de deelgemeente<br />
<strong>Prins</strong> <strong>Alexander</strong> is het water op veel plaatsen helder en<br />
plantrijk en heeft daarbij passende vissoorten zoals snoek,<br />
baars en blankvoorn. De inrichting van de watergangen<br />
helpt bij het ontwikkelen van een goede waterkwaliteit<br />
en draagt bij aan de positieve beleving van het water.<br />
Waar het kan, zijn natuurvriendelijke oevers aangelegd.<br />
Op andere locaties zijn kademuren en beschoeiingen<br />
bewust behouden. Het water ziet er overal schoon<br />
uit. Stank, drijfvuil en vissterfte, die het gevolg zijn van<br />
riooloverstorten, bagger en bladval worden zoveel mogelijk<br />
voorkomen. Het uitgangspunt is ‘wat schoon is, blijft<br />
schoon’.<br />
4<br />
Het rioolstelsel is in 2013 op orde. Dit houdt in dat<br />
wateroverlast door ‘water op straat’ zoveel mogelijk<br />
wordt voorkomen. Alleen op aangewezen locaties,<br />
zoals groenstroken, kan water tijdelijk wat langer staan.<br />
Riooloverstorten hebben geen grote invloed op de<br />
leefomgeving in en om de watergangen. Het ecologische<br />
systeem is gezond genoeg om deze noodzakelijke<br />
overstorten op te vangen. Het (schone) regenwater en<br />
het huishoudelijk afvalwater worden zoveel mogelijk<br />
gescheiden ingezameld en afgevoerd.<br />
Kinderen kunnen op en langs het water spelen. In de<br />
Zevenhuizerplas kan zelfs worden gezwommen.<br />
Het watersysteem groeit mee met de veranderingen in het<br />
klimaat.
Waterhuishouding in de toekomst<br />
Streefbeelden<br />
Voorgaande visie is vertaald naar streefbeelden waarin meer concrete doelen zijn opgenomen.<br />
5<br />
Stadswater Helder stadswater Natuurlijk water Helder natuurlijk water<br />
Belangrijkste kenmerken:<br />
Het zicht in het water is<br />
minimaal 20 cm.<br />
De oevers zijn over het<br />
algemeen beschoeid.<br />
De singels zien er verzorgd<br />
uit.<br />
De meeste singels in<br />
Ommoord, Het Lage Land,<br />
Oosterfl ank, <strong>Prins</strong>enland<br />
en Kralingseveer<br />
hebben het streefbeeld<br />
‘stadswater’. De sloten<br />
van Zevenkamp (omgeving<br />
Wollefoppenweg) en<br />
<strong>Prins</strong>enland (omgeving<br />
Kralingseweg en<br />
Ringvaartweg) ook.<br />
Belangrijkste kenmerken:<br />
Het zicht in het water is<br />
minimaal 40 tot 100 cm.<br />
De oevers zijn over het<br />
algemeen beschoeid.<br />
De doorstroming wordt<br />
nauwelijks beperkt<br />
vanwege het beperkte<br />
aantal duikers.<br />
Riooloverstorten hebben<br />
weinig nadelig invloed.<br />
De singels in Zevenkamp<br />
en de watergangen aan de<br />
noordrand van Ommoord<br />
hebben het streefbeeld<br />
‘helder stadswater’.<br />
Belangrijkste kenmerken:<br />
Het zicht in het water is<br />
minimaal 40 cm.<br />
De oevers zijn natuurlijk<br />
aangelegd en alleen<br />
beschoeid waar nodig.<br />
De doorstroming is in een<br />
enkel geval beperkt door<br />
een duiker.<br />
Tot de watergangen<br />
met streefbeeld<br />
‘natuurlijk water’ in de<br />
deelgemeente horen de<br />
drie noord-zuid gerichte<br />
watergangen in Ommoord,<br />
het Semiramispark<br />
in Oosterfl ank en de<br />
Ringvaartplas.<br />
Belangrijkste kenmerken:<br />
Het zicht in het water is<br />
minimaal 40 tot 100 cm.<br />
De oevers zijn natuurlijk<br />
aangelegd en alleen<br />
beschoeid waar dat nodig<br />
is.<br />
De doorstroming is in een<br />
enkel geval beperkt door<br />
een duiker.<br />
Er komt een diversiteit aan<br />
plant- en diersoorten voor.<br />
In het Wijkpark<br />
Zevenkamp, het<br />
Ommoordse Veld, het<br />
water ten noorden van<br />
de A20, de oostkant<br />
van Ommoord en in het<br />
<strong>Prins</strong>enpark liggen kansen<br />
voor het behalen van<br />
het streefbeeld ‘helder<br />
natuurlijk water’.
Wie werken mee aan het <strong>waterplan</strong>?<br />
De deelgemeente <strong>Prins</strong> <strong>Alexander</strong>, het hoogheemraadschap<br />
van Schieland en de Krimpenerwaard en Gemeentewerken<br />
Rotterdam (Werf <strong>Prins</strong> <strong>Alexander</strong> en Afdeling<br />
Watermanagement) werken samen met bewoners aan het<br />
<strong>deelgemeentelijk</strong> <strong>waterplan</strong>.<br />
Hoogheemraadschap van Schieland en de<br />
Krimpenerwaard<br />
Het hoogheemraadschap is verantwoordelijk voor<br />
het beheer van de juiste hoeveelheden water in de<br />
watergangen en de kwaliteit van het water. Het beheert<br />
de oppervlaktewatergemalen en onderhoudt de<br />
hoofdwatergangen en boezems (krozen, bladvissen en<br />
baggeren). Daarnaast zorgt het voor veilige dijken en de<br />
zuivering van het rioolwater.<br />
Gemeentewerken Rotterdam<br />
Gemeentewerken Rotterdam is via de afdeling<br />
Watermanagement verantwoordelijk voor de inzameling<br />
en het transport van huishoudelijk afvalwater en van<br />
regenwater dat valt op de straten. Daarnaast beheren zij<br />
het rioolstelsel en de gemalen die daarbij horen.<br />
6<br />
De Werf <strong>Prins</strong> <strong>Alexander</strong> van Gemeentewerken zorgt,<br />
in opdracht van de deelgemeente, voor het beheer en<br />
onderhoud van de overige watergangen.<br />
Deelgemeente <strong>Prins</strong> <strong>Alexander</strong><br />
De deelgemeente <strong>Prins</strong> <strong>Alexander</strong> is verantwoordelijk<br />
voor het onderhoud van de overige watergangen in het<br />
openbare gebied (krozen, blad- en vuilvissen, baggeren).<br />
Ook het onderhoud van openbaar groen en het in stand<br />
houden van de beschoeiing langs alle watergangen valt<br />
onder de verantwoordelijkheid van de deelgemeente.<br />
Bewoners<br />
Alle grondeigenaren kunnen meewerken aan een goed<br />
werkend watersysteem. Bewoners en bedrijven met<br />
grond langs een watergang zijn verplicht de oevers zelf te<br />
onderhouden. Op een aantal locaties ligt het onderhoud<br />
van het water zelf ook bij de grondeigenaren.<br />
Bewoners zijn verantwoordelijk voor de eigen<br />
huisaansluiting op het riool (huishoudelijk afvalwater) en de<br />
afvoer van regenwater op hun grond.
Waterkwantiteit “ruimte voor water”<br />
In de deelgemeente is de afgelopen 50 jaar veel<br />
gebouwd. Hierbij geldt de regel dat de aanwezige<br />
hoeveelheid wateroppervlak niet mag verminderen.<br />
Wat wordt gedempt, moet op een andere plek weer<br />
worden teruggegraven. Daarnaast geldt de regel dat een<br />
toename van bebouwing ergens anders moet worden<br />
gecompenseerd met extra wateroppervlak.<br />
Overal in de deelgemeente is voldoende vierkante meter<br />
wateroppervlak aanwezig om het klimaateffect op te<br />
vangen. Daarmee voldoet de deelgemeente aan de normen<br />
van het “Nationaal Bestuursakkoord Water”. In dit opzicht<br />
kent deelgemeente <strong>Prins</strong> <strong>Alexander</strong> geen wateropgave: er<br />
hoeft geen extra ruimte voor water te worden gecreëerd.<br />
Grondwater<br />
De deelgemeente heeft een dunne slappe bodem die<br />
weinig weerstand kan bieden aan de opwaartse druk van<br />
het grondwater. Hierdoor is het grondwaterpeil relatief<br />
hoog. Een hoog grondwaterpeil heeft op haar beurt tot<br />
gevolg dat bij hevige regenval het water niet snel via de<br />
bodem kan worden afgevoerd. Maatregelen om deze<br />
problemen aan te pakken verschillen enorm per locatie.<br />
Hieronder staan de meest voorkomende:<br />
- ophogen en beter doorlaatbaar maken van de grond<br />
- verbeteren afwatering (drainagebuizen aanleggen<br />
richting watergangen)<br />
- neerslag afwateren via verharding naar rioleringstelsel<br />
- verbeteren bodemstabiliteit door lokale bodemverzwaring<br />
- functie van de natte locatie wijzigen of verplaatsen<br />
(gebieden aanwijzen die langer nat kunnen blijven dan<br />
andere)<br />
2 Inlaatwater:<br />
7<br />
Watersysteem<br />
De boezemwateren Rotte en Ringvaart dienen zowel<br />
als inlaatbron en als afvoerpunt van water in en uit<br />
het watersysteem. De basis van dat watersysteem is in<br />
orde, maar het functioneert niet op alle punten zoals<br />
gewenst. Eén van de problemen in de deelgemeente<br />
is de hoeveelheid, de kwaliteit en de verdeling van het<br />
inlaatwater 2 .<br />
Het inlaatwater komt vanuit de Rotte en de Ringvaart<br />
via verschillende inlaatpunten binnen. Het water vanuit<br />
de Rotte wordt vervolgens verdeeld over de wijken<br />
Zevenkamp, Ommoord, Oosterfl ank en Het Lage Land (ten<br />
noorden van de <strong>Prins</strong>enlaan). Het water uit de Ringvaart<br />
voorziet het gebied ten zuiden van de <strong>Prins</strong>enlaan. De<br />
watergangen in met name het noordelijke deel zijn op<br />
een ingewikkelde manier met elkaar verbonden. Hierdoor<br />
verspreidt het inlaatwater zich traag en niet evenwichtig<br />
door de deelgemeente. Ook zijn duikers verzakt of verstopt<br />
door de slappe ondergrond waardoor de doorstroming<br />
wordt belemmerd. In tijden van droogte is er te weinig<br />
water om de <strong>deelgemeentelijk</strong>e wateren goed door te<br />
spoelen.<br />
Voor de verbetering van het watersysteem wordt<br />
onderzocht of de inlaat kan worden vergroot en op welke<br />
wijze het water beter kan worden verdeeld. Vanwege<br />
de onderlinge samenhang wordt dit onderzoek voor alle<br />
wijken ten noorden van de <strong>Prins</strong>enlaan tegelijk uitgevoerd.<br />
Daarnaast is het nodig dat ook de staat van de duikers en<br />
stuwen wordt onderzocht. Door de slechte staat waarin<br />
een aantal daarvan verkeren, is de transportcapaciteit<br />
onvoldoende om de afvoer van overtollig water uit<br />
het systeem te waarborgen en om goed te kunnen<br />
doorspoelen.<br />
Het water dat vanuit een inlaatbron voor het eerst in het watersysteem op het grondgebied van de deelgemeente komt.<br />
duiker<br />
stuw
Waterkwaliteit<br />
Een goed werkend watersysteem is van belang voor<br />
de aan- en afvoer van water (waterkwantiteit) én voor<br />
de waterkwaliteit. De kwaliteit van het water in de<br />
deelgemeente is over het algemeen slecht. Dit komt<br />
doordat het water zeer voedselrijk is. Te voedselrijk water<br />
levert problemen op zoals overmatig kroos, zuurstofgebrek,<br />
vissterfte, blauwalg en explosieve groei van bepaalde<br />
plantensoorten.<br />
Oorzaken van te voedselrijk water:<br />
• Kwelwater vanuit de bodem<br />
Door opwaartse druk wordt in grote delen van<br />
het watersysteem voedselrijk grondwater (kwel)<br />
aangevoerd. Vanwege de lage ligging van de<br />
deelgemeente is dit onmogelijk te veranderen. De<br />
knelpunten die samenhangen met het voedselrijke<br />
water kunnen hierdoor alleen worden aangepakt<br />
door een verbeterde doorspoeling, vergroting van<br />
het zelfreinigende vermogen van het water en het<br />
terugdringen van overige bronnen die het water te<br />
voedselrijk maken zoals bladafval.<br />
8<br />
• Riooloverstorten bij hevige neerslag<br />
Bij hevige regenval kan het rioleringssysteem de grote<br />
hoeveelheid water soms niet meer verwerken en vinden<br />
riooloverstorten plaats. Het water (regenwater en<br />
rioolwater gemengd) wordt op het oppervlaktewater<br />
geloosd. Hierdoor wordt de waterkwaliteit tijdelijk<br />
zo slecht dat de grens van leefbaarheid wordt<br />
overschreden en in enkele gevallen de vissen kunnen<br />
sterven.<br />
• Voedingsbronnen zoals bladafval<br />
Door beplanting langs watergangen (vooral bomen)<br />
komen de bladeren in de watergangen. Deze verteren<br />
op de bodem en maken het water voedselrijker.<br />
• Voedselrijk inlaatwater<br />
Ook het inlaatwater vanuit de Rotte en in mindere mate<br />
de Ringvaart is rijk aan voedingsstoffen.
Waterkwaliteit<br />
De negatieve effecten van de hierboven<br />
genoemde bronnen worden versterkt door:<br />
• Gebrekkige doorspoeling en verversing<br />
De hoeveelheid inlaatwater is niet genoeg en de weg<br />
die het water moet volgen door de deelgemeente kent<br />
veel obstakels, zoals verzakte duikers. De mogelijkheden<br />
om de route en de doorstroomsnelheid van het water<br />
te sturen, zijn te beperkt.<br />
• Gebrekkig zelfreinigend vermogen<br />
Het ecologische systeem van de wateren in onze<br />
deelgemeente is zeer kwetsbaar. Harde en rechte<br />
beschoeiingen bieden niet het benodigde leefmilieu<br />
voor planten die voedingsstoffen uit het water<br />
opnemen en zuurstof aan het water afgeven. De<br />
inrichting van de fl ora in de watergang is van invloed op<br />
het soort vissen dat in het water leeft. Voorkomen moet<br />
worden dat bodemwoelende vissen die bijdragen aan<br />
troebel en voedselrijk water, zoals karpers, de overhand<br />
krijgen. Blankvoorn en snoek leven bijvoorbeeld juist in<br />
helder en zuurstofrijk water.<br />
Om de problemen die samenhangen met de<br />
voedselrijkdom van het water te voorkomen, is het nodig<br />
dat het watersysteem een meer natuurlijke inrichting<br />
krijgt, voldoende doorstroming mogelijk is en dat de<br />
verbindingen tussen de wateren (duikers) in goede staat<br />
zijn. Hierdoor wordt het zelfreinigend vermogen van het<br />
watersysteem vergroot. Zo zullen de maatregelen ter<br />
verbetering van de waterkwantiteit ook ten goede komen<br />
aan de waterkwaliteit.<br />
9<br />
Benodigde algemene maatregelen<br />
Riolering en riooloverstorten<br />
Over het algemeen werkt het rioolsysteem goed. Van<br />
de ongeveer veertig overstorten veroorzaken vier<br />
overstortlocaties bij hevige regenval soms problemen.<br />
Op die locaties moet de hoeveelheid vervuiling vanuit de<br />
riolering worden teruggedrongen en/of het systeem van<br />
doorspoelen extra worden verbeterd.<br />
Beheer en onderhoud<br />
Om de bronnen waardoor het water voedselrijk wordt<br />
terug te dringen is een intensiever beheer en onderhoud<br />
nodig in en langs de watergangen. Dit betekent vaker vuil-<br />
en bladvissen, baggeren en krozen van de watergangen en<br />
een verbeterde inrichting en onderhoud van het groen in<br />
en langs de watergangen.<br />
Aanleg natuurvriendelijke oevers<br />
Veel water betekent ook veel oevers. Slechts een klein<br />
deel daarvan is in de deelgemeente aangelegd als<br />
natuurvriendelijke oever. Dit zijn oevers waar de kant<br />
geleidelijk overgaat in de waterbodem. Natuurvriendelijke<br />
oevers zijn een effectieve manier om de waterkwaliteit te<br />
verbeteren. Het voordeel is ook dat dieren, zoals kikkers<br />
en eenden, gemakkelijk de watergang in en uit kunnen<br />
en dat voor de waterkwaliteit belangrijke plantensoorten<br />
in zo’n grensgebied goed groeien. Ook bieden deze<br />
oevers een kraamkamer en schuilplaats voor vissen en<br />
andere waterorganismen. Deze natuurvriendelijke oevers<br />
moeten goed worden onderhouden zodat ze niet worden<br />
overwoekerd met andere oeverplanten zoals riet.<br />
Op de volgende pagina’s leest u over de benodigde<br />
maatregelen per wijk. Een overzicht van de knelpunten en<br />
de benodigde maatregelen vindt u in de omslag van deze<br />
brochure.<br />
• Onderzoek naar water- en stoffenbalans in verband met voedingsstoffen<br />
• Onderzoek naar de staat van duikers en stuwen<br />
• Onderzoek naar aanpak riooloverstorten<br />
• Optimalisatie blad- en kroosvissen<br />
• Actief visstandbeheer<br />
• Vergroten inlaatcapaciteit bij Oud Verlaat
Zevenkamp<br />
Zevenkamp ligt aan de noordrand van de deel-<br />
gemeente vlakbij de Zevenhuizerplas en het Nessebos.<br />
In de wijk liggen diverse watergangen. De meest<br />
opvallende is De Ommoordse Tocht die loopt vanaf<br />
de Capelseweg tot in Nieuwerkerk aan den IJssel.<br />
10<br />
De kwaliteit van het water in Zevenkamp is matig. Er<br />
zitten te veel voedingsstoffen in en te weinig zuurstof en<br />
er zijn bijna geen natuurlijke oevers. Dat maakt dat het<br />
water op verschillende locaties er soms troebel uitziet. In<br />
het water groeien weinig planten die zuurstof produceren<br />
en er ontstaat regelmatig teveel kroos.<br />
Vanwege de goede mogelijkheden voor verbetering is<br />
het streefbeeld voor het water in Zevenkamp ‘helder<br />
stadswater’ en in het Noordelijk Wijkpark ‘helder<br />
natuurlijk water’.
Zevenkamp<br />
Vers en sneller water<br />
Deze doelen kunnen ten eerste worden bereikt door de<br />
verbetering van de aanvoer van vers water (vergroten<br />
van de inlaat). Vervuilende stoffen die door bijvoorbeeld<br />
riooloverstorten of bladval in het water komen, verdwijnen<br />
daardoor sneller. Ten tweede kan de doorspoelingssnelheid<br />
worden vergroot, waardoor overmatige voedingsstoffen<br />
sneller worden afgevoerd. Tegelijkertijd komt er meer<br />
zuurstof in het water zodat een gezondere en stabielere<br />
waterkwaliteit ontstaat. Met het verbeteren van de aanvoer<br />
wordt ook het watertekort in droge periodes opgelost.<br />
Verbetering aanvoer<br />
Om de aanvoer te verbeteren, moet in Zevenkamp<br />
het inlaatwater vanuit de Nessepolder bij Oud Verlaat<br />
beter worden verdeeld. Ook moeten de duikers rondom<br />
de Wollefoppenweg en ten oosten van het Schout<br />
Bontenbalpad voldoende water kunnen doorlaten. Veel<br />
duikers hebben een te kleine diameter, zijn verzakt,<br />
liggen in een boog of zijn vaak verstopt, waardoor er<br />
niet voldoende water doorheen kan stromen. Om de<br />
doorspoeling verder te verbeteren, moet de toevoer<br />
van water langs de Roer instelbaar worden, zodat deze<br />
watergang na het overstorten van de riolering na hevige<br />
neerslag sneller wordt ververst.<br />
11<br />
Benodigde maatregelen Zevenkamp<br />
• Instellen van de inlaat bij de Ommoordse Tocht<br />
• Aanleggen drijvende planten in de Ommoordse Tocht<br />
Mandjes en <strong>waterplan</strong>ten<br />
Het teveel aan voedingsstoffen wordt verminderd door<br />
de aanleg van natuurvriendelijke oevers en <strong>waterplan</strong>ten<br />
die zuurstof afgeven aan het water en de voedingsstoffen<br />
opnemen. In Zevenkamp zijn alle watergangen recht,<br />
beschoeid en zonder goede waterbeplanting. Door het<br />
aanbrengen van natuurvriendelijke oevers in o.a. het<br />
Noordelijk Wijkpark en het aanbrengen van mandjes<br />
met <strong>waterplan</strong>ten aan de kades van winkelcentrum<br />
Ambachtsland wordt een bijdrage geleverd aan het<br />
zelfreinigende vermogen van het water.<br />
Bladvissen<br />
Tot slot kunnen de voedingsstoffen in het water worden<br />
teruggedrongen door ervoor te zorgen dat er minder<br />
bladeren in de watergangen vallen. Vaker bladvissen en<br />
het uitdunnen van dichte rijen bomen en struiken boven de<br />
watergangen zijn maatregelen waarmee dat kan worden<br />
bereikt.<br />
• Verdelen van het inlaatwater vanuit Nessepolder bij het Schout Bontenbalpad<br />
• Onderzoek naar de staat van duikers en stuwen (Wollefoppenweg en Schout Bontenbalpad)<br />
• Aanleg natuurvriendelijke oevers (Noordelijk Wijkpark)<br />
• Het weghalen van struiken en bomen langs de Roer<br />
• Onderzoek naar de oorzaak van de grondwateroverlast bij het Noordelijk Wijkpark.
Ommoord<br />
Ommoord ligt tussen de Rotte en de A20 en bestaat<br />
uit fl ats en laagbouw. De wijk heeft veel groen en<br />
veel open ruimtes. De opvallendste wateren zijn de<br />
Rotte, de waterpartij in de wijktuin, het water in het<br />
Ommoordse Veld en het water in de drie assen. Dit<br />
zijn de drie belangrijkste noord-zuid-routes van het<br />
water in Ommoord.<br />
12<br />
De waterkwaliteit in Ommoord is matig. Het water is<br />
veelal troebel en plantenarm. In het water zitten te<br />
veel voedingstoffen en er zijn kroosvarens, blauwalgen<br />
en grote waternavel aangetroffen. De watergangen<br />
hebben een beperkt zelfreinigend vermogen en weinig<br />
verversingsmogelijkheden. Diverse duikers vormen een<br />
belemmering voor de doorstroming.<br />
Door de grote invloed van kwel en de rechte en<br />
beschoeide oevers, is over het algemeen het streefbeeld<br />
‘stadswater’ haalbaar. Bij een aantal singels, dat van<br />
noord naar zuid door de wijk loopt, wordt ingezet op<br />
‘natuurlijk water’. Aangezien deze singels water krijgen<br />
uit andere watergangen, moet de verversing van alle<br />
watergangen in orde zijn. Aan de randen van Ommoord<br />
en in het Ommoordse Veld is geen bebouwing. De<br />
wateren in het Ommoordse Veld hebben vanwege<br />
hun hogere ligging (stroomopwaarts) relatief weinig<br />
last van de aanvoer van voedselrijk grondwater. Het<br />
behalen van het streefbeeld ‘helder natuurlijk water’<br />
kan hier eenvoudig worden bereikt door de aanleg van<br />
natuurvriendelijke oevers.
Ommoord<br />
Verbetering wateraanvoer<br />
In Ommoord moet ook de doorspoelbaarheid worden<br />
verbeterd. Dit kan door de verdeling van inlaatwater<br />
vanuit de Nessepolder bij Oud Verlaat te verbeteren en<br />
de wateraanvoer vanuit de Rotte bij de Klaverbuurt te<br />
optimaliseren.<br />
13<br />
Benodigde maatregelen Ommoord<br />
Verhogen drempels<br />
Als een aantal drempels van de riooloverstorten wordt<br />
verhoogd, stroomt er bij hevige neerslag minder rioolwater<br />
in de watergangen. Daardoor blijft er meer zuurstof in<br />
het water dat nodig is voor al het leven in het water en<br />
de verwerking van voedingsstoffen. Voor een goede<br />
doorspoeling en afvoer van water worden de duikers<br />
vergroot of vervangen.<br />
• Onderzoek naar de verdeling van het inlaatwater bij het Schout Bontenbalpad<br />
• Vernieuwen van de duiker en aanpassing van de stuw onder de President Wilsonweg bij<br />
watergang bij de Linus Paulingweg<br />
• Vervangen van duikers aan o.a. de President Wilsonweg, Boksdoorn,<br />
Nieuwe Ommoordse Weg, Lutulisingel en Schout Bontenbalpad<br />
• Vergroten van de duiker bij Boterbloem/Heiligenbloem<br />
• Onderzoek naar de waterinlaat bij de Paardenhoefklaver<br />
• Onderzoek naar de grondwateroverlast in de Bloemen-, Distel- en Grassenbuurt, de Rozen- en<br />
Varenbuurt en in de Kruidenbuurt<br />
• Aanleggen van natuurvriendelijke oevers bij de watergang langs de A20, in de Mosbuurt en<br />
aan de oevers in de wijktuin tot aan de President Wilsonweg, in het Ommoordse Veld en<br />
langs de noordrand van de Klaverbuurt<br />
• Ophogen van drempels bij knelpuntoverstorten<br />
• Onderzoek naar het functioneren van diverse stuwen en duikers
Oosterfl ank<br />
Oosterfl ank grenst in het oosten aan het Schollebos<br />
in Capelle aan den IJssel en in het noorden aan<br />
winkelcentrum Alexandrium. In de hele wijk zijn<br />
sloten en singels te vinden, in het Semiramispark<br />
liggen grotere waterpartijen.<br />
14<br />
De waterkwaliteit in Oosterfl ank is over het algemeen<br />
voldoende. De toevoer van het water is niet optimaal. Het<br />
watersysteem in de wijk staat in verbinding met Capelle<br />
aan den IJssel via de watergang aan de zuidkant van de<br />
A20 en een duiker onder de Capelseweg. Ten oosten van<br />
deze weg ligt ook een duiker onder de A20. Daar komt<br />
water door vanuit Zevenkamp. Via deze route kan er<br />
nauwelijks worden doorgespoeld en als het een tijd niet<br />
regent, is er een tekort aan inlaatwater.<br />
De waterkwaliteit van de watergang aan de zuidkant van<br />
Oosterfl ank, de Nieuwerkerkse Tocht, is slecht. Al het<br />
water van <strong>Prins</strong>enland en Het Lage Land wordt via gemaal<br />
De Lage Bemaling afgevoerd naar deze watergang. Er<br />
is echter geen open verbinding vanuit Oosterfl ank naar<br />
deze watergang waardoor deze geen invloed heeft op de<br />
waterkwaliteit in Oosterfl ank.<br />
In deze wijk is het streefbeeld ‘stadswater’. In het<br />
Semiramispark wordt gestreefd naar ‘natuurlijk water’.
Oosterfl ank<br />
Doorspoelgemaal<br />
Het aanleggen van een doorspoelgemaal bij de<br />
G.H. Betzweg zorgt voor een betere inlaat van het<br />
watersysteem in Oosterfl ank. Het water afkomstig van<br />
Oud Verlaat kan dan via de watergang langs de A20, ten<br />
westen van de Capelseweg, worden geleid. Hierdoor wordt<br />
de kwaliteit van het water beter en kan in droge tijden<br />
meer water naar Oosterfl ank worden gepompt. Het heeft<br />
pas zin om dit gemaal aan te leggen als de verdeling van<br />
inlaatwater vanuit Oud Verlaat is verbeterd.<br />
15<br />
Benodigde maatregelen Oosterfl ank<br />
• Aanleggen van een doorspoelgemaal bij de G.H. Betzweg<br />
• Aanpakken drassigheid van de gazonnen in het Semiramispark<br />
• Aanleggen van ecologische oevers in en om het Semiramispark<br />
Het Semiramispark wordt momenteel opnieuw ingericht.<br />
In het park worden natuurvriendelijke oevers aangelegd<br />
en de grondwaterproblemen (drassige maaivelden en<br />
ondergelopen paden) worden aangepakt.<br />
• Onderzoek naar een oplossing voor de grondwateroverlast in de Kompasstraat<br />
• Aanleggen van een drainagebuis bij de rietzone in de <strong>Prins</strong> Constantijnweg
Het Lage Land<br />
De eerste naoorlogse nieuwbouwwijk in de<br />
deelgemeente is gebouwd in de laagste polder van<br />
Nederland, de <strong>Alexander</strong>polder. In Het Lage Land<br />
zijn verschillende watergangen, bijvoorbeeld langs<br />
de Koningslaan en het Lagelandsepad.<br />
16<br />
De kwaliteit van het water in Het Lage Land laat te<br />
wensen over. In het water zitten teveel voedingsstoffen<br />
waardoor er niet de juiste planten groeien en het water<br />
er vaak troebel uitziet. De meeste oevers zijn beschoeid,<br />
de variatie in planten en dierenleven is daardoor<br />
beperkt. Alleen het water langs de Parkas heeft een<br />
natuurvriendelijke oever.<br />
Vanwege de grote aanvoer van grondwater, die zorgt<br />
voor extra veel voedingsstoffen vanuit de bodem in het<br />
water, is voor deze wijk het streefbeeld ‘stadswater’<br />
haalbaar.
Het Lage Land<br />
Verbeteren route<br />
Het voornaamste knelpunt in de wijk is de slechte<br />
doorspoelbaarheid. Dit wordt beter als de huidige route<br />
wordt verbeterd. Het gaat om de route vanaf de sloot<br />
aan de zuidkant van de A20 via de volkstuinen en twee<br />
duikers onder het spoor naar het water ten noorden van<br />
de Hoofdweg en vervolgens richting de Koningslaan en de<br />
zuidkant van de Hoofdweg. De watergangen in Het Lage<br />
Land worden dan beter ververst waardoor de concentraties<br />
voedingsstoffen fl ink zullen dalen en er verschillende<br />
soorten planten gaan groeien. Hierdoor zullen ook meer<br />
dieren hier een prettige leefomgeving vinden.<br />
Ophogen overstortdrempel<br />
De gevolgen van de riooloverstort bij de Koningslaan<br />
worden sterk verminderd als de overstortdrempel<br />
tien centimeter wordt opgehoogd. Hiervoor wordt<br />
eerst onderzocht of deze maatregel geen ongunstige<br />
bijwerkingen heeft zoals water op straat.<br />
3 Verslempte grond:<br />
Slecht waterdoorlatende grond<br />
17<br />
Benodigde maatregelen Het Lage Land<br />
Licht en wind<br />
Het water langs de <strong>Prins</strong>enlaan, tussen de A16 en de<br />
Nancy Zeelenbergsingel, ligt in een dicht bosplantsoen<br />
waardoor er altijd schaduw is en alle bladeren in de sloot<br />
vallen. Deze situatie bestaat ook bij de Lieven de Keystraat.<br />
Door het uitdunnen van dit bosplantsoen komt er meer<br />
licht en wind over het water waardoor er meer zuurstof<br />
in het water komt en minder bladeren. Het water langs<br />
de <strong>Prins</strong>enlaan kan daarbij opnieuw worden ingericht met<br />
delen natuurvriendelijke oever.<br />
Verbeteren infi ltratie<br />
Op diverse locaties is sprake van grondwateroverlast,<br />
vooral bij grasveldjes en perkjes. De aanpak hiervan<br />
verschilt sterk per locatie. De maatregelen variëren van het<br />
ophogen of verbeteren van de infi ltratie van de verslempte<br />
grond 3 of de aanleg van drainagebuizen. Voor deze<br />
maatregelen wordt aangesloten bij geplande herstratings-<br />
en herinrichtingprojecten zoals ook bij het Kromhoutgroen<br />
is gebeurd.<br />
• Aanpassen van de instelling van de stuw bij de A20 - <strong>Prins</strong> <strong>Alexander</strong>laan<br />
• Onderzoek naar het functioneren van diverse duikers en stuwen<br />
• Verhogen van de overstortdrempel bij de Koningslaan<br />
• Uitdunnen van het bosplantsoen langs de <strong>Prins</strong>enlaan<br />
• Aanleg van natuurvriendelijke oevers <strong>Prins</strong>enpark, rondom begraafplaats en diabolovijver<br />
• Aanleg van natuurvriendelijke oevers langs de <strong>Prins</strong>enlaan ten oosten van de<br />
Nancy Zeelenbergsingel en tussen de A16 en de Nancy Zeelenbergsingel<br />
• Onderzoek naar grondwateroverlast en grondverbetering op diverse locaties<br />
• Uitdunnen van de begroeiing langs het Koperpad, de A16 noord en zuid
<strong>Prins</strong>enland<br />
De wijk bestaat uit vijf buurten, elk met een eigen<br />
karakter, zoals hoogbouw, eengezinswoningen en<br />
vrijstaande woningen. In het midden van de wijk<br />
ligt het <strong>Prins</strong>enpark met een grote vijver. Meer naar<br />
het zuiden in de wijk, langs de Ringvaartweg, ligt<br />
de Ringvaartplas. Deze twee grote waterpartijen<br />
worden omgeven door zowel nieuw gegraven sloten<br />
en singels als oude polderslootjes.<br />
18<br />
De waterkwaliteit in <strong>Prins</strong>enland is matig. In het water<br />
zitten voedingsstoffen waar kroosvarens goed op gedijen.<br />
De watergangen, de Ringvaart uitgezonderd, hebben<br />
geen interessante vegetatie langs de kanten en over het<br />
algemeen steile oevers. Langs de Nancy Zeelenbergsingel,<br />
de <strong>Prins</strong>enlaan en de begraafplaats Oud-Kralingen<br />
is het water minder troebel. De kavelsloten langs de<br />
Kralingseweg scoren hoger in de ecologische beoordeling.<br />
Het streefbeeld van de watergangen in de wijk is<br />
‘stadswater’, voor de Ringvaartplas ‘natuurlijk water’ en<br />
voor het <strong>Prins</strong>enpark ‘helder natuurlijk water’.
<strong>Prins</strong>enland<br />
Onderzoek waterstroom<br />
Vanuit de Ringvaartplas zijn er drie verbindingen naar<br />
<strong>Prins</strong>enland. Niet al het water stroomt daar echter naartoe.<br />
Een deel van het aangevoerde water wordt namelijk via<br />
de watergang langs de zuidkant van de Kralingseweg naar<br />
Capelle afgevoerd. Dit is een goede afvoerroute bij hevige<br />
neerslag. Nadeel hiervan is dat de drie verbindingen naar<br />
<strong>Prins</strong>enland na een riooloverstort minder goed kunnen<br />
worden ververst. De precieze stroming van het water en<br />
de benodigde maatregelen om het water beter te kunnen<br />
sturen, worden daarom eerst nog verder onderzocht.<br />
Natuurlijke inrichting Ringvaartplas<br />
Als het warm is, zit er soms blauwalg in de Ringvaartplas<br />
en stinkt het er wel eens. Op een aantal plekken is het<br />
erg ondiep en de plas heeft last van kwelwater. Om het<br />
streefbeeld ‘natuurlijk water’ te bereiken is een natuurlijker<br />
inrichting van de plas nodig.<br />
19<br />
Benodigde maatregelen <strong>Prins</strong>enland<br />
Inspectie duikers<br />
Het watersysteem in het ’s-Gravenweggebied bestaat uit<br />
een groot aantal kavelsloten dat is verbonden via duikers.<br />
Het water komt vanuit de Ringvaart de sloten in en het<br />
teveel wordt afgevoerd via het gemaal Fascinatio. Het<br />
systeem werkt door verzakte duikers niet goed. De meeste<br />
watergangen zijn inmiddels gebaggerd. Het is nodig om<br />
alle duikers in <strong>Prins</strong>enland te inspecteren. Waarschijnlijk is<br />
de uitkomst dat er duikers verhoogd en verbreed moeten<br />
worden en dat inwoners op hun onderhoudsplicht moeten<br />
worden gewezen.<br />
• Integraal onderzoek naar verbetering van de waterkwaliteit en inrichting van de Ringvaartplas<br />
(mogelijke maatregelen: plaatselijk uitdiepen van de Ringvaartplas, aanleg natuurvriendelijke<br />
oevers en fl oatlands 4 )<br />
• Onderzoek naar verbetering wateraan- en afvoer en verversing watersysteem <strong>Prins</strong>enland<br />
• Onderzoek naar de verbetering van duikers en stuwen Nancy Zeelenbergsingel, <strong>Prins</strong>enpark<br />
en <strong>Prins</strong> <strong>Alexander</strong>laan<br />
• Onderzoek naar aanpak grondwateroverlast Ogier van Kralingenpark en <strong>Prins</strong>enpark bij<br />
speeltuin Pietje Bell<br />
• Onderzoek naar het functioneren van het riool aan de Dreessingel, Jacqes Dutilhweg en<br />
Arie Zeeuwstraat<br />
4 Floatlands:<br />
Kunstmatig aangelegde eilandjes met planten die bijdragen aan een goede waterkwaliteit. Deze eilandjes drijven op het water en zijn verankerd<br />
aan de bodem.
Kralingseveer<br />
Kralingseveer is de oudste en kleinste wijk van de<br />
deelgemeente <strong>Prins</strong> <strong>Alexander</strong>. De wijk ligt tussen de<br />
N210, Bedrijventerrein Rivium, de Nieuwe Maas en<br />
Capelle aan den IJssel in. In het midden van de wijk<br />
ligt een grote vijver.<br />
20<br />
De kwaliteit van het water is matig, het is troebel<br />
en er groeien niet veel soorten planten in. Op een<br />
aantal plekken komen kroosvarens voor. De vijver<br />
aan de Ottergracht en Robbensingel kan niet worden<br />
doorgespoeld omdat hij doodlopend is. Alleen aan de<br />
kant van Capelle aan den IJssel staat deze watergang in<br />
verbinding met het water van de Capelse<br />
Van Beethovenlaan. Dit geldt ook voor het water achter<br />
de Damhertstraat.<br />
De oevers zijn vrijwel allemaal beschoeid en recht en<br />
er is weinig ruimte om de oevers te veranderen in<br />
natuurvriendelijke oevers. Het water is heel voedselrijk,<br />
waardoor er een beperkt aantal soorten planten kan<br />
groeien en de variatie in diersoorten en vissen dus ook<br />
beperkt is. Het streefbeeld is ‘stadswater’.
Kralingseveer<br />
Gemaaltje in Ottergracht<br />
Aanpak van de riooloverstort op de Ottergracht staat<br />
bovenaan de wensenlijst in Kralingseveer. Die kan<br />
verbeteren door een gemaaltje te maken bij de overstort<br />
in de Ottergracht. Het water wordt dan via een persleiding<br />
afgevoerd naar de watergang achter de Damhertstraat.<br />
21<br />
Benodigde maatregelen Kralingseveer<br />
• Onderzoek naar de staat van twee duikers<br />
• Aanleggen van pomp met persleiding in de Ottergracht<br />
• Onderzoek afkoppelen woonstraten Robbensingel en Ottergracht<br />
• Onderzoek naar de aanleg van een bergbezinkbassin<br />
Bergbezinkbassin<br />
Op de lange termijn is de aanleg van een bergbezinkbassin<br />
(een ondergrondse bak die gekoppeld is aan de<br />
riolering) één van de manieren om de problemen na<br />
overstort van het riool te beperken. Aangezien dit een<br />
zeer kostbare maatregel is, worden er eerst meerdere<br />
haalbaarheidsonderzoeken uitgevoerd.
Uitvoering naar een “duurzaam, beheersbaar en veilig watersysteem”<br />
Het Deelgemeentelijk Waterplan <strong>Prins</strong> <strong>Alexander</strong> bestaat<br />
uit twee delen.<br />
Deel 1 Visie<br />
In deel 1 is de visie op een goed en verantwoord<br />
waterbeheer voor de komende vier jaar beschreven en zijn<br />
de grootste knelpunten in kaart gebracht.<br />
Deel 2 Maatregelen<br />
In deel 2 staan de maatregelen om de knelpunten op te<br />
lossen.<br />
De deelraad van de deelgemeente <strong>Prins</strong> <strong>Alexander</strong> heeft<br />
dit <strong>waterplan</strong> in november 2008 vastgesteld.<br />
De in het plan genoemde bedragen zijn globaal geraamd.<br />
Met het totaalpakket aan maatregelen tussen 2009<br />
en 2013 is een bedrag van ongeveer drie miljoen euro<br />
gemoeid. Elk jaar wordt door de betrokken partijen een<br />
uitvoeringsprogramma opgesteld, waarbij de fi nanciële<br />
dekking per jaar wordt geregeld.<br />
Iedere partij is verantwoordelijk voor haar eigen taken.<br />
Voor 2009 is door de betrokken partijen fi nanciële dekking<br />
gegarandeerd.<br />
22<br />
Over de uitvoering van deze maatregelen wordt uitvoerig<br />
met de direct betrokken bewoners gecommuniceerd.<br />
Op basis van het <strong>waterplan</strong> kan de deelgemeente <strong>Prins</strong><br />
<strong>Alexander</strong> voor de komende vier jaar maatregelen nemen<br />
die bijdragen aan een duurzaam, beheersbaar en veilig<br />
watersysteem.<br />
Ook na die vier jaar zal de waterhuishouding constant<br />
aandacht en zorg vragen, zeker in deze laaggelegen polder<br />
met veel water. Daarnaast zal het watersysteem constant<br />
moeten worden bijgesteld op basis van de ontwikkelingen<br />
van de verwachte klimaatverandering.<br />
Informatie<br />
U vindt de volledige tekst van het Deelgemeentelijk<br />
Waterplan <strong>Prins</strong> <strong>Alexander</strong> op de website van de<br />
deelgemeente <strong>Prins</strong> <strong>Alexander</strong>.<br />
• www.prinsalexander.nl<br />
Voor meer informatie over waterbeheer kunt u ook de<br />
websites van het hoogheemraadschap, Gemeentewerken<br />
en de gemeente Rotterdam raadplegen.<br />
• www.hhsk.nl<br />
• www.rotterdam.nl/waterloket<br />
• www.<strong>waterplan</strong>.rotterdam.nl
M4.5a<br />
M1.12<br />
23<br />
M5.1<br />
M4.6a<br />
M6.1<br />
M4.9<br />
M4.5a<br />
M5.3<br />
M6.10a<br />
M6.2<br />
M5.4<br />
M6.8e<br />
Legenda<br />
maatregel<br />
mandjes<br />
natuurvriendelijke oever, 0<br />
natuurvriendelijke oever, 1<br />
plasbermen en schoeiing<br />
maatregel grondwater<br />
controle duikers en stuwen<br />
controle opgaande begroeiing<br />
bij toekomstige herontwikkeling meenemen<br />
te onderzoeken stuw<br />
te onderzoeken duiker<br />
te vervangen duiker<br />
M6.3<br />
M6.10b<br />
M6.4<br />
M6.9b<br />
M6.5<br />
M6.8c<br />
M6.9a<br />
M6.6<br />
M6.8d<br />
M5.5<br />
M6.8b<br />
M6.8b<br />
M6.10c<br />
M7.4a<br />
M7.5a<br />
M6.8b<br />
M8.2<br />
M7.6b<br />
M7.6a<br />
M8.5<br />
M8.3<br />
M8.4<br />
M8.1<br />
M7.6c<br />
M7.5b<br />
M7.1<br />
M7.2<br />
M7.5c<br />
M7.3<br />
Maatregelen<br />
M7.4b<br />
DGWP <strong>Prins</strong> <strong>Alexander</strong> (zuid)<br />
Dossiernr. : 2007-0243 Datum: 1-8-2008<br />
Papierformaat : A3<br />
Schaal: 1:15000<br />
Getekend door: J.T. Jansen<br />
0 250 500 1.000 Meters<br />
Gecontroleerd door: J. Lankester<br />
Ref.: \\gwnet.nl\Gwdataroot\IGWR-MRO\RO\Dossiers\2007\20070243 DGWP <strong>Prins</strong> <strong>Alexander</strong>\10 GIS\GIS_fase2\kaarten\totaal_maatregelen_1aug2008_zuid.mxd
24<br />
SAMENVATTING DEELGEMEENTELIJK WATERPLAN <strong>Prins</strong> <strong>Alexander</strong>
