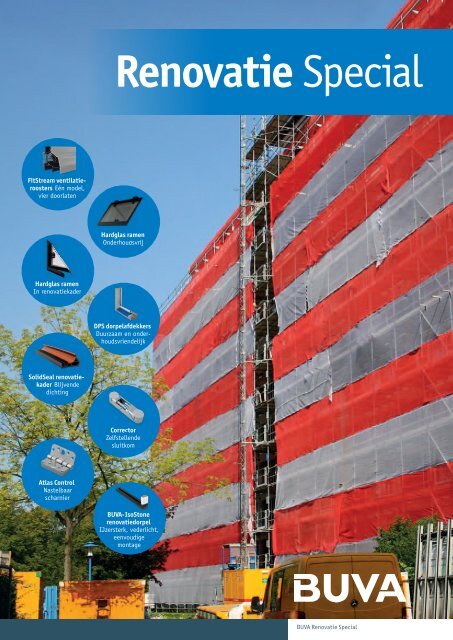

FitStream ventilatieroosters<br />
Eén model,<br />
vier doorlaten<br />
Hardglas ramen<br />
In renovatiekader<br />
SolidSeal renovatiekader<br />
Blijvende<br />
dichting<br />
Atlas Control<br />
Nastelbaar<br />
scharnier<br />
<strong>Renovatie</strong> <strong>Special</strong><br />
Hardglas ramen<br />
Onderhoudsvrij<br />
DPS dorpelafdekkers<br />
Duurzaam en onderhoudsvriendelijk<br />
Corrector<br />
Zelfstellende<br />
sluitkom<br />
BUVA-IsoStone<br />
renovatiedorpel<br />
IJzersterk, vederlicht,<br />
eenvoudige<br />
montage<br />
BUVA <strong>Renovatie</strong> <strong>Special</strong>
2<br />
BUVA hardglas ramen:<br />
onbegrensde mogelijkheden<br />
De bekende BUVA hardglas ISO en ISO-PLUS draai-, uitzet- en valramen worden veelvuldig in nieuwbouw- en<br />
renovatieprojecten toegepast. De nagenoeg onbegrensde mogelijkheden in afmetingen en uitvoeringen zijn<br />
hier een belangrijke reden voor.<br />
Scharnieren en sluitingen worden rechtstreeks op de ramen aangebracht.<br />
Voordeel hiervan is dat de ramen geen aluminium of houten omkadering<br />
nodig hebben. Een slanke en strakke vormgeving is het resultaat.<br />
Bijkomend voordeel is dat de BUVA hardglas ramen volledig onderhoudsvrij<br />
en recyclebaar zijn. De meeste uitvoeringen zijn leverbaar met een<br />
U-waarde van 1,2 W/m 2 .K waardoor het BUVA hardglas in de categorie<br />
HR++ valt. Uiteraard zijn de ramen ook inbraakwerend leverbaar.<br />
Keihard en veilig<br />
Om de scharnieren en sluitingen direct op het glas te kunnen aanbrengen<br />
worden de glasplaten gehard. Na het hardingsproces is de mechanische<br />
weerstand tot 7x groter dan bij standaard floatglas.<br />
Toepassingen<br />
De ramen zijn geschikt voor plaatsing in (bestaande) houten, kunststof of<br />
aluminium kozijnen in zowel woningbouw als utiliteitsbouw. De BUVA<br />
hardglas ramen passen zonder aanpassingen in standaard detailleringen<br />
BUVA <strong>Renovatie</strong> <strong>Special</strong><br />
(KVT) van houten kozijnen. Daarnaast is plaatsing in de meest gangbare<br />
kunststof- en aluminium kozijnprofielen mogelijk, eventueel met<br />
aanpassingsprofielen.<br />
Uitvoeringen<br />
BUVA hardglas draai-, uitzet- en valramen zijn leverbaar in<br />
vijf basisuitvoeringen:<br />
BUVA 500: enkelglas<br />
BUVA ISO 1000: dubbelglas met kunststof, 15 mm brede omranding<br />
BUVA ISO 1200: dubbelglas met keramische, 24 mm brede screen<br />
BUVA ISO 1300: type 1200 in inbraakwerende uitvoering<br />
BUVA ISO-PLUS 2000: dubbelglas met keramische, 38 mm brede screen<br />
en geïntegreerde kaderdichting<br />
BUVA ISO-PLUS 3000: type 2000 in inbraakwerende uitvoering<br />
Vraag ook de uitgebreide BUVA brochure ‘Glastronomie’ aan of download<br />
deze via www.buva.nl<br />
BUVA hardglas ramen nu ook als HR++ leverbaar<br />
Het gebruik van geharde glasplaten maakte het tot nu toe niet mogelijk om de U-waarden, die met standaard floatglas worden gehaald, te<br />
evenaren in de BUVA hardglas ramen. Door toepassing van een nieuwe coating op de geharde glasplaten, in combinatie met Argon gasvulling,<br />
is het nu mogelijk om de BUVA hardglas ramen te leveren met een U-waarde ≤ 1,2 W/m 2 .K.<br />
Hiermee leveren de ramen een hogere bijdrage aan de energiereductie bij zowel nieuwbouw als renovatieprojecten.
Aluminium<br />
renovatieframe met<br />
BUVA hardglas<br />
BUVA introduceert het renovatieframe voor binnendraaiende hardglas<br />
(val)ramen. Een nieuw, multifunctioneel aluminium frame voor een<br />
unieke toepassing van BUVA hardglas ramen in houten kozijnen.<br />
Door toepassing van het BUVA aluminium<br />
renovatieframe wordt in één keer een<br />
aantal aandachtspunten opgelost. Naar<br />
buitendraaiende ramen kunnen nu<br />
eenvoudig vervangen worden door naar<br />
binnendraaiende BUVA hardglas ramen.<br />
Hierdoor zijn ramen beter te reinigen,<br />
vooral in situaties waar de toegestane<br />
werkhoogte van ladders van 10 meter niet<br />
toereikend is. Het BUVA renovatieframe is<br />
te combineren met de aluminium BUVA<br />
Doorsnede A-A<br />
dorpelafdekkende profielen uit de<br />
DPS-serie. Deze afdekkers beschermen de<br />
liggende delen van het kozijn en zorgen<br />
voor een besparing op de onderhouds kosten.<br />
Tevens wordt met dit aluminium frame een<br />
nieuwe sponning gecreëerd die zorgt voor<br />
een verbeterde wind- en waterdichtheid.<br />
Kijk voor overige informatie op<br />
www.buva.nl en download de brochure<br />
‘BUVA Aluminium renovatieframe’.<br />
Vervanging<br />
van houten<br />
(uitzet)ramen bij<br />
renovatie<br />
Door diverse oorzaken gaan houten kozijnen<br />
vaak jaren langer mee dan de draaiende delen<br />
die erin verwerkt zijn, zoals klepramen. Het<br />
vervangen van de houten draai-, klep- en<br />
valramen door BUVA hardglas ramen is dé<br />
oplossing om de gevels weer een strakke en<br />
verzorgde uitstraling te geven.<br />
Bij kleine klepramen neemt de daglicht-<br />
opbrengst ook enorm toe in vergelijking met<br />
een houten klepraam. Met een relatief lage<br />
investering wordt de levensduur van de gevel<br />
met vele jaren verlengd. Daarnaast dalen de<br />
onderhoudskosten omdat de BUVA hardglas<br />
ramen niet geschilderd hoeven te worden.<br />
Plaatsing is eenvoudig: de ramen worden<br />
compleet en pasklaar aangeleverd, scharnieren<br />
hoeven niet te worden ingefreesd dus de<br />
montagetijd is kort. Met een uitgebreide<br />
analyse van uw project bieden wij oplossingen<br />
op maat.<br />
BUVA <strong>Renovatie</strong> <strong>Special</strong><br />
3
4<br />
<strong>Renovatie</strong> Langenhorst<br />
en Meijenhage Rotterdam<br />
Vanuit Vestia is in 2011 de opdracht verstrekt om<br />
de flatgebouwen aan de Langenhorst en Meijenhage<br />
in Rotterdam te renoveren. Beide flats herbergen<br />
98 woningen. Aannemer Aertgeerts Vastgoedzorg<br />
heeft bij de renovatie verschillende BUVA-oplossingen<br />
toegepast.<br />
Om de flatgebouwen weer een frisse uitstraling te geven, is besloten om<br />
ze te voorzien van nieuwe kozijnen en nieuwe balkonhekken. Daarnaast<br />
is het schilderwerk grondig aangepakt. De kozijnen dienden te worden<br />
behouden en geschikt gemaakt voor naar binnendraaiende BUVA<br />
hardglas ramen, en hiervoor is het speciale renovatiekader van BUVA<br />
toegepast. Plaatsing van dit kader zorgt er op eenvoudige wijze voor<br />
dat kozijnen met een buitensponning, een binnensponning krijgen.<br />
Er is gekozen voor ISO-PLUS 2000 hardglas binnendraaiende ramen en<br />
ISO-PLUS 2000 valramen met Bupin bediening. Het ISO-PLUS 2000<br />
hardglas geeft de gevel weer een fris en fraai uiterlijk.<br />
Naast het renovatiekader en het hardglas zijn ook ventilatieroosters<br />
van BUVA toegepast. Dit zijn zowel de SusStream Luna (geluidsdempende<br />
suskast) als de AcouStream (licht geluidsdempend rooster). Toepassing<br />
van deze roosters zorgt voor goede ventilatie met een gezond<br />
binnenklimaat.<br />
BUVA <strong>Renovatie</strong> <strong>Special</strong><br />
Het project is eind 2012 opgeleverd.
Van advies<br />
tot oplevering…<br />
BUVA is bekend als producent en leverancier van onder andere inbraakwerend hang- en sluitwerk. Dit hang- en<br />
sluitwerk heeft unieke eigenschappen, zoals standaard nastelbaarheid. Hierdoor worden onder andere<br />
probleemloos werkende ramen en deuren gegarandeerd.<br />
Maar de BUVA service gaat verder. Zo maakt BUVA analyses van<br />
noodzakelijke aanpassingen aan kozijnen, ramen en deuren. BUVA<br />
verzorgt volledige trajecten van het opwaarderen van woningen tot het<br />
niveau van Politie Keurmerk Veilig Wonen of het niveau Nationale<br />
BeveiligingsRichtlijn (NBR). Tijdens zo’n traject wordt goed gekeken<br />
naar een aantal belangrijke zaken, zoals de geldende normen op het<br />
gebied van inbraakwering.<br />
Nationale BeveiligingsRichtlijn<br />
Deze richtlijn voor nieuwbouw en bestaande bouw is opgesteld door<br />
het Centrum Beveiliging & Veiligheid (CB&V) in samenwerking met<br />
brancheorganisaties. Afhankelijk van de omvang van het project<br />
worden de certificaten door BUVA gratis of tegen een kleine vergoeding<br />
verstrekt. Een kosteloze inspectie maakt deel uit van het pakket.<br />
Het NBR veiligheidcertificaat geeft bewoners ook mogelijkheden tot<br />
korting op de inboedelverzekering.<br />
Digitale bestekservice<br />
BUVA biedt tevens de digitale bestekservice. Met deze gratis bestek-<br />
service stelt u eenvoudig een volledig bestek samen. In slechts vier<br />
klikken genereert het programma STABU bestekomschrijvingen die<br />
eenvoudig in een digitaal projectbestek geïntegreerd kunnen worden.<br />
Hier is nog de keuze om de bestekteksten in de juiste paragrafen op<br />
te nemen.<br />
Meer informatie over de BUVA services hoort u tijdens onze<br />
thema bijeenkomsten. De data en inschrijfmogelijkheden vindt<br />
u op www.buva.nl/themabijeenkomsten<br />
BUVA <strong>Renovatie</strong> <strong>Special</strong> 5
Robuuste<br />
6<br />
BUVA Presets:<br />
faalkosten nul<br />
Om het maken van keuzes uit het uitgebreide hang- en sluitwerk-<br />
assortiment te vereenvoudigen heeft BUVA een drietal voorselecties,<br />
PreSets, gemaakt. Iedere PreSet bevat een compleet hang- en sluitwerk<br />
productenpakket voor alle gangbare raam- en deurtypen. Bij de<br />
voorselectie is de functionaliteit en prestatie van de producten als<br />
uitgangspunt genomen. Per PreSet wordt duidelijk aangegeven welke<br />
prestatie het hang- en sluitwerk levert in ramen en deuren op het gebied<br />
van verwerkbaarheid, bedieningsgemak en (na)stelmogelijkheden.<br />
De BUVA PreSets zijn:<br />
Bewezen techniek en kwaliteit.<br />
In de PreSet Basic zijn bekende BUVA hang- en sluitwerk producten<br />
opgenomen die stuk voor stuk hun waarde in de Nederlandse bouwpraktijk<br />
hebben bewezen. Robuust, eenvoudig te bedienen en veelal nastelbaar<br />
om de toegestane bouwtoleranties op te vangen. De producten zijn<br />
standaard inbraakwerend en voorzien van een universele maatvoering.<br />
BUVA PA-OD<br />
veiligheid<br />
Doorvalbeveiliging en barrièrestang<br />
doorvalbeveiliging<br />
BUVA <strong>Renovatie</strong> <strong>Special</strong><br />
- voldoet aan nen 6702<br />
barrièrestang inbraakwerend<br />
- voldoet aan nen 5089 en brl 3104<br />
Bestaande bouw<br />
Volledige en blijvende controle over<br />
het functioneren (hang- en sluitzijde) van<br />
ramen en deuren.<br />
De PreSet Total Control kenmerkt zich door een groot aantal bedienings-<br />
varianten en de volledige nastelbaarheid van de hang- en sluitzijde van<br />
ramen en deuren. Hiermee zijn nagenoeg alle in de praktijk voorkomende<br />
bouwtoleranties op te vangen en worden de faalkosten geminimaliseerd.<br />
Zelfstellend en corrigerend hang- en sluitwerk.<br />
De top van de (nieuwe) BUVA producten is opgenomen in de PreSet Full<br />
Proof. Geschikt voor alle seizoenen en het opvangen van alle in de praktijk<br />
voorkomende bouwtoleranties zonder dat de bewoner hoeft na te stellen!<br />
Faalkosten worden gereduceerd tot nul en naloopwerk op de bouw is niet<br />
meer nodig. Verder maken het blijvende bedieningsgemak en de uitstekende<br />
prestaties op het gebied van wind- en waterdichtheid deze PreSet uniek.<br />
Vele mogelijkheden met<br />
BUVA doorvalbeveiliging<br />
De toepassingsmogelijkheden voor BUVA PA-OD doorvalbeveiliging zijn verruimd. Naast de<br />
bekende toepassing op houten kozijnen (binnenzijde) kan de aluminium PA-OD doorval-<br />
beveiliging nu ook op kunststof kozijnen (binnen- en buitenzijde) worden bevestigd.<br />
Een andere optie is de plaatsing op metselwerk met speciaal ontwikkelde steunen. Een zeer<br />
fraaie oplossing waarmee kozijnen niet onnodig worden belast. Alle mogelijkheden zijn getest<br />
conform NEN 6702. Als laatste is de PA-OD ook als inbraakwerende barrièrestang toe te passen.<br />
Van al deze mogelijkheden is een nieuwe brochure met het complete overzicht. U kunt de<br />
brochure aanvragen bij BUVA of downloaden op www.buva.nl
Atlas Control:<br />
probleemloos afhangen<br />
Om klachten op te lossen die betrekking hebben op het functioneren<br />
en de prestaties van deur-kozijnconstructies, dient evenwijdig aan<br />
het vlak van de deur(en) nastelbaarheid gecreëerd te worden. BUVA<br />
biedt hiervoor het Atlas Control scharnier.<br />
Bij het Atlas Control scharnier is de nastel-<br />
constructie opgenomen in het deurbled.<br />
Hiervoor moet in de deur een diepere<br />
inkrozing aangebracht worden. Het kozijnbled<br />
wordt ingekroosd of opgeschroefd. De Atlas<br />
Control is standaard gelagerd en voorzien van<br />
een anti-inbraakpen en kan maximaal 150 kg<br />
deurgewicht dragen.<br />
Het Atlas Control scharnier meet 3,5” x 3,5” en<br />
heeft een stelbereik van +/- 2 mm. Het<br />
scharnier is ontworpen om krimp- en<br />
Met de zelfstellende sluitkom Corrector van<br />
BUVA blijven meerpuntssluitingen in deuren<br />
onder alle omstandigheden goed bedienbaar.<br />
Bouwtoleranties en het kromtrekken van<br />
deuren door temperatuur- en vochtverschillen<br />
binnen en buiten de woning, worden door de<br />
Corrector opgevangen. Door een unieke<br />
constructie wordt de deur gecorrigeerd en is er<br />
blijvend druk op de sluitpunten en de dichting.<br />
De belangrijkste specificaties van de BUVA<br />
Corrector sluitkom op een rij:<br />
• Zelfstellend en corrigerend<br />
• Inbraakwerend<br />
zwelgedrag van enkele en dubbele deuren op<br />
te vangen. Het nastelmechaniek bevindt zich<br />
in het bled van het draaiende deel en het<br />
scharnier is nastelbaar evenwijdig aan het<br />
deurvlak. Het is zowel in nieuwbouw als<br />
bestaande bouw toepasbaar.<br />
De Atlas Control is opgenomen in de BUVA<br />
PreSet Total Control, waarmee u volledige<br />
en blijvende controle over het functioneren<br />
(hang- en sluitzijde) van ramen en<br />
deuren houdt.<br />
BUVA Corrector zelfstellende sluitkom<br />
meerpuntssluitingen in deuren<br />
altijd comfortabel bedienbaar<br />
• Groot werkingsbereik<br />
• Blijvend bedienbare en afsluitbare deuren<br />
• In combinatie met de SolidSeal kader-<br />
dichting blijvende wind- en waterdichtheid<br />
Wij verstrekken u graag een monster van de<br />
Corrector. Wilt u een exemplaar ontvangen?<br />
Bel of mail ons en het wordt verzorgd.<br />
De BUVA Corrector is onderdeel van de BUVA<br />
hang- en sluitwerk PreSet ‘Full Proof’.<br />
Vraag de gratis brochure aan of download deze<br />
vanaf www.buva.nl<br />
BUVA Atlas:<br />
renovatiescharnier<br />
Speciaal ontwikkeld voor situaties waarbij een<br />
nieuwe deur in een bestaand kozijn geplaatst<br />
wordt. Dit scharnier, in de maat 89 x 102 mm<br />
(3,5” x 4”), heeft een groter kozijnbled, dat de<br />
bestaande scharnierinkrozing in de kozijnstijl<br />
afdekt. Het kozijnbled heeft een vlakke<br />
gezette knoop waardoor het scharnier in alle<br />
detailleringen is toe te passen. Het scharnier<br />
is altijd gelagerd en standaard in een anti-<br />
inbraakuitvoering verkrijgbaar. De lagerbussen<br />
zijn gemaakt van zelfsmerend en onderhouds-<br />
vrij BUVALON. Deze liggen vlak in de knoop en<br />
zorgen voor geluidloos functioneren van de<br />
deur.<br />
Atlas smalscharnier<br />
Het Atlas smalscharnier is uitermate geschikt<br />
voor klepramen. Het scharnier heeft de<br />
standaard afmetingen 3,5” x 3,2”. De<br />
constructie met de dubbel doorgezette<br />
knoop geeft een aantal voordelen:<br />
• de positie van het scharnier op het klepraam<br />
wordt onafhankelijk van de positie van<br />
het waterhol;<br />
• bij ramen en deuren is geen scharnier-<br />
sponning meer nodig.<br />
BUVA <strong>Renovatie</strong> <strong>Special</strong> 7
8<br />
BUVA ventilatieroosters:<br />
een oplossing voor iedere situatie<br />
BUVA levert een uitgebreid programma zelfregelende ventilatieroosters die zorgen voor een comfortabel en<br />
gezond binnenklimaat in woningen. De ventilatieroosters uit de ‘Stream’-serie zijn toepasbaar binnen de BUVA<br />
Vital Air Systems (VAS) waar ze worden gecombineerd met verschillende woonhuisventilatoren zoals de Q-Stream<br />
en SmartStream.<br />
Hiermee wordt de EPC verlaagd (nieuwbouw) en het Energielabel<br />
(bestaande bouw) verbeterd. In een korte opsomming stellen we u de<br />
verschillende roosters voor. Van ieder type is uitgebreide documentatie<br />
beschikbaar. Vraag de brochure aan of download deze via www.buva.nl.<br />
BUVA FitStream<br />
Dit zelfregelende ventilatierooster is<br />
speciaal ontwikkeld voor plaatsing op<br />
glas. Zowel in houten, aluminium als<br />
kunststof kozijnen. Daarnaast is plaatsing<br />
op een tussendorpel een optie.<br />
Binnen één model, met een glasaftrek van slechts 75 mm, zijn vier<br />
verschillende ventilatiecapaciteiten leverbaar. De doorlaat bedraagt 11,<br />
14, 16 of 21 dm 3 /sec. De FitStream is ook toepasbaar met glasgoten voor<br />
drielaags glaspakketten. Het rooster is met de hand te bedienen en is<br />
optioneel met koord- of stangbediening verkrijgbaar.<br />
BUVA TopStream<br />
De ventilatieoplossing voor zelfregelende<br />
en onzichtbare ventilatie achter de<br />
buitenmuur. Het ventilatierooster<br />
wordt geheel van binnenuit de woning<br />
aangebracht. De TopStream heeft een<br />
geïntegreerde kierdichting en is eenvoudig te verwerken. Bij langere<br />
lengten kan het rooster eenvoudig worden gesplitst. De ventilatie-<br />
capaciteit bedraagt 14 of 21 dm 3 /sec.<br />
BUVA <strong>Renovatie</strong> <strong>Special</strong><br />
BUVA AcouStream<br />
Een licht geluiddempend en<br />
zelfregelend ventilatierooster met<br />
een grote toepasbaarheid, zowel direct<br />
op glas, op een tussendorpel als<br />
onzichtbaar verdekt achter de buitenmuur. Geschikt voor situaties<br />
waarbij een suskast niet vereist is maar de opdrachtgever toch het<br />
buitengeluid wil reduceren. Ook zeer geschikt voor toepassing in<br />
hoogbouw. Bediening met de hand, koord of stang.<br />
BUVA SusStream<br />
Een zeer complete en uitgebreide serie<br />
(17 modellen!) zelfregelende suskasten<br />
met een hoge geluidsreductie. Voor<br />
elke geluidsbelaste situatie is de<br />
optimale SusStream leverbaar. De SusStream is direct op glas, op kalf<br />
en onzichtbaar verdekt achter de buitenmuur te plaatsen. De suskast is<br />
met de hand te bedienen en is optioneel met koord- of stangbediening<br />
verkrijgbaar.<br />
BUVA SusStream HD<br />
Zelfs zelfregelend ventileren door een hellend dak is mogelijk met de<br />
BUVA roosters. Hiervoor wordt een SusStream variant toegepast die<br />
eenvoudig is te monteren in een uitsparing in het dak. De ventilatie-<br />
capaciteiten variëren tussen 8 en 18 dm 3 /sec. Van de mogelijkheden<br />
zijn duidelijke detailleringen en verwerkingsvoorschriften beschikbaar.
BUVA FireStream<br />
BUVA SlideStream<br />
Een volledig vlak rooster (SlideStream 10) of met<br />
een kap aan de buitenzijde (SlideStream 12).<br />
Speciaal geschikt voor plaatsing in schuifpuien.<br />
Ventilatiecapaciteiten van 10 en 12 dm 3 /sec en<br />
bedienbaar met de hand en optioneel met<br />
koord of stang.<br />
De zelfregelende ventilatieroosters TopStream, AcouStream en<br />
SusStream zijn bij verdekte plaatsing tevens 30 minuten brandwerend<br />
leverbaar. In de speciale brochure vindt u alle mogelijkheden en opties.<br />
BUVA FireSlide<br />
Dit niet-zelfregelende ventilatie schuifrooster is toepasbaar in 30 en 60<br />
minuten brandwerende gevels. Het rooster kan direct op glas worden<br />
toegepast (30 minuten brandwerend) of op een tussendorpel (60<br />
minuten brandwerend).<br />
BUVA SunStream<br />
Een buitenzonwering met geïntegreerde<br />
en zelfregelende ventilatievoorziening.<br />
Het toppunt van luxe en comfort.<br />
De zonwering is leverbaar met elektrische<br />
en handbediening. Onzichtbare ver dekte<br />
plaatsing achter de buitenmuur. Het<br />
onderhoud is volledig van binnenuit<br />
uit te voeren. Geschikt voor plaatsing op houten, aluminium en<br />
kunststof kozijnen.<br />
H1<br />
H2<br />
FitStream en AcouStream<br />
toepasbaar in sparing<br />
van het klepraam<br />
Ventileren via klepramen was tot enkele jaren geleden de<br />
meest toegepaste mannier van ventileren.<br />
Vanwege de toenemende vraag naar energiezuinige<br />
ventilatieproducten worden de nieuwbouw klepramen ten<br />
behoeve van ventilatie nog maar zeer zelden toegepast. Wel<br />
worden ze ook in de nieuwbouw nog toegepast als<br />
spuivoorziening.<br />
Bij renovatie, waar energiezuinigheid ook steeds meer een rol<br />
speelt, is het mogelijk de sparing van een klepraam te<br />
vervangen voor vast glas (of een opvulblok) in combinatie met<br />
een FitStream of een AcouStream.<br />
Voor meer informatie over afmetingen standaard opvulblokken<br />
en de mogelijkheid van op maat gemaakte opvulblokken kunt u<br />
contact opnemen met BUVA.<br />
BUVA <strong>Renovatie</strong> <strong>Special</strong> 9<br />
H3
10<br />
Brandwerend ventileren:<br />
FireSlide<br />
Een 30 minuten brandwerend rooster geschikt voor plaatsing op glas (GL) of op een kalf (K). De FireSlide is met<br />
name geschikt voor trappenhuizen, vluchtwegen en gezamenlijke verkeersruimten in een appartementengebouw.<br />
Standaard is de FireSlide in kalfsplaatsing 30 minuten brandwerend. Door<br />
de sparing te bekleden met brandwerend materiaal is ook een 60 minuten<br />
brandwerende oplossing mogelijk. De FireStream is geschikt voor een<br />
verdekte plaatsing op het kozijn. Het rooster is een 30 minuten brand-<br />
werende zelfregelende ventilatievoorziening. Doordat de FireStream is<br />
BUVA Hardglas luifel<br />
Chique transparant, dat is<br />
BUVA’s duurzame hardglas<br />
luifel met fraaie en robuuste<br />
RVS bevestigingssteunen.<br />
De 9 mm dikke glasplaat bestaat uit helder,<br />
gehard en gelaagd veiligheids glas.<br />
Optioneel is grijs glas leverbaar. De<br />
standaard afmeting is 800 mm diep x 1200<br />
mm breed. Maatwerk is uiteraard mogelijk.<br />
De BUVA Hardglas luifels zijn eenvoudig te<br />
plaatsen en voldoen aan de geldende<br />
normen en voorschriften.<br />
BUVA <strong>Renovatie</strong> <strong>Special</strong><br />
Chique transparant<br />
- Gehard en gelaagd<br />
veiligheidsglas<br />
- RVS muursteunen<br />
- Standaard afmetingen<br />
of maatwerk<br />
- Eenvoudig te plaatsen<br />
uitgevoerd met een zelfregelende klep is het toe te passen in combinatie<br />
met het BUVA Vital Air System met een EPC-reductie van 0,22. De FireStream<br />
is leverbaar in verschillende uitvoeringen: Acou, Top, Sus en Sus L.<br />
Download de brochure ‘Brandwerend ventileren’ voor alle specificaties.
Energiebesparing<br />
in de bestaande bouw<br />
Voor bestaande bouw kennen we al enige jaren het Energielabel. Dit label geeft in één oogopslag aan hoe<br />
energie-efficiënt een woning is. Bij renovatieprojecten worden er meestal ook veel energiebesparende<br />
maatregelen genomen.<br />
In het Convenant Energiebesparing Corporatiesector (energieconvenant)<br />
- bekrachtigd door Aedes, de Woonbond en de (voormalige) ministeries van<br />
VROM en WWI - staat een aantal ambitieuze doelstellingen voor energie-<br />
besparing in de huursector.<br />
In het convenant staan onder andere de volgende ambities:<br />
• 20% besparing op gasverbruik in de bestaande woningvoorraad<br />
in 2018 (ten opzichte van 2008);<br />
• Verbetering van woningen naar energielabel B of minimaal twee<br />
energielabelstappen maken bij een woningverbetering;<br />
• Bevorderen dat corporaties energiebesparing meenemen in hun<br />
voorraadbeleid en portefeuillebeheer.<br />
Lokaal overleg<br />
Aedes en de Woonbond hebben gekozen voor de aanpak waarin zij de kaders<br />
aanreiken, die lokaal door woningcorporaties en huurdersorganisaties<br />
worden ingevuld. Op lokaal niveau maken partijen afspraken over de<br />
aantallen woningen die worden aangepakt en over het tijdsbestek waarin<br />
dat gebeurt. Met dit convenant sluit Aedes zich aan bij het convenant<br />
Energiebesparing bestaande gebouwen (Meer met Minder) en het<br />
Lenteakkoord Energiebesparing in de nieuwbouw.<br />
Woningwaarderingsstelsel<br />
Sinds 1 juli 2011 telt het energielabel van een woning mee met de<br />
puntenberekening.<br />
BUVA woonhuisventilatie voor bestaande bouw: nieuwe Q-Stream<br />
BUVA heeft diverse ventilatieoplossingen voor bestaande bouw, waarmee<br />
een waardering van 0,14 op de Energie-Index gerealiseerd kan worden.<br />
Hiermee maakt u, afhankelijk van het bestaande label, een labelsprong van<br />
één of bijna twee. BUVA Vital Air System voor bestaande bouw heeft de<br />
volgende componenten:<br />
• De ventilatietoevoer gaat via mechanisch zelfregelende roosters uit de<br />
‘Stream’-serie. Glasroosters, Susroosters of Suskasten voor plaatsing op<br />
glas of in een kader, u kunt kiezen uit veel varianten. Voor iedere<br />
situatie de beste oplossing!<br />
• De ventilatieafvoer gaat via de Q-Stream, een ventilatorunit met een<br />
hoge capaciteit die via de hoofdbediening een ‘ventilatieprogramma’<br />
volgt. Deze tijdsturing voorkomt dat de ventilatie onnodig te lang op<br />
hoge capaciteit draait.<br />
• De Q-Stream heeft een uniek TFT touch-kleurenscherm in de hoofd-<br />
bediening en een krachtigere én stillere ventilator. Naar keuze met<br />
tijdsturing of luchtkwaliteitsturing uit te voeren.<br />
Voor alle uitvoeringen van de Q-Stream geldt dat de bediening(en) kunnen<br />
worden gevoed vanuit het lichtnet (230V) en draadloos communiceren met<br />
de afvoerunit.<br />
BUVA <strong>Renovatie</strong> <strong>Special</strong> 11
12<br />
BUVA schuifroosters serie 20.3<br />
Een bekend ventilatierooster uit het BUVA programma is het 20.3 schuifrooster. Op dit moment is het<br />
traditionele rooster bezig aan een opmerkelijke comeback.<br />
Het rooster is namelijk uitermate geschikt om van binnenuit te plaatsen op<br />
bestaande ventilatieroosters, ongeacht merk en type, die niet goed meer<br />
functioneren, bijvoorbeeld door vervuiling bij onvoldoende onderhoud. Als<br />
het glaspakket niet wordt vervangen is dit een economische oplossing om de<br />
bestaande ventilatieroosters weer goed te laten functioneren. Het 20.3<br />
schuifrooster kan in veel gevallen van binnenuit op het bestaande rooster<br />
BUVA <strong>Renovatie</strong> <strong>Special</strong><br />
worden geschroefd waardoor het geheel weer functioneert. Door toepassing<br />
van speciale aandrukschuiven tussen de aluminium lamellen kan de bewoner<br />
de ventilatiecapaciteit precies regelen. Het BUVA 20.3 schuifrooster is lever -<br />
baar in de hoogtematen 67 - 100 - 130 en 150 mm en op iedere lengte. Het<br />
toegepaste gaas in het rooster is van RVS. Onze adviseurs zijn graag bereid<br />
om de situatie in uw project te beoordelen en een maatwerk advies te geven.
BUVA-IsoStone<br />
renovatie onderdorpel<br />
Wanneer bestaande onderdorpels en de onderzijden van de kozijn-<br />
stijlen in slechte staat verkeren, kan een volledige kozijnvervanging<br />
worden voorkomen met de BUVA-IsoStone renovatie oplossing.<br />
Met een eenvoudige maar doeltreffende<br />
bevestigingstechniek wordt de verhoogde<br />
kunststof kozijnstijl (neut) inclusief de<br />
onderdorpel solide en waterdicht aan het<br />
bestaande kozijn bevestigd. De neut wordt<br />
per situatie en detaillering op maat gemaakt<br />
Voor<br />
Na<br />
om een goede aansluiting met de kozijnstijl<br />
te krijgen. Bent u geïnteresseerd in deze<br />
oplossing? Wij bespreken graag uw<br />
project en leveren de materialen om<br />
een proefwoning uit te voeren met de<br />
BUVA-IsoStone renovatie onderdorpel.<br />
SolidSeal<br />
tochtdichting voor<br />
renovatie<br />
Na de succesvolle introductie als kader-<br />
dichting in 54 mm deuren is de BUVA<br />
SolidSeal dichting nu ook in renovatie<br />
uitvoering leverbaar ter vervanging van de<br />
standaard aluminium A4 tochtprofielen.<br />
De SolidSeal renovatie tochtdichting is<br />
toepasbaar in houten raam- en deurkozijnen<br />
met een standaard sponning (15 tot 17 mm)<br />
en afhangspeling. Waar een traditioneel A4<br />
tochtprofiel maximaal een spleet van 2 à 3 mm<br />
kan overbruggen is het werkingsbereik van de<br />
SolidSeal 7 mm! Dit wordt mogelijk gemaakt<br />
door de slimme co-extrusie van verschillende<br />
materialen: de profielrug is gemaakt van een<br />
hard compact TPE, het functionele deel van<br />
een zacht gesloten TPE microschuim.<br />
SOLID SEAL RENO<br />
Door deze materialen blijft de werking op<br />
langere termijn gegarandeerd. De BUVA<br />
SolidSeal wordt geleverd op standaard lengtes<br />
en is eenvoudig in het verstek te knippen en<br />
met een nietapparaat te plaatsen in de<br />
sponning.<br />
KOZIJN<br />
SOLID SEAL RENO<br />
KOZIJN<br />
BUVA <strong>Renovatie</strong> <strong>Special</strong><br />
17<br />
Detail<br />
17<br />
Detail<br />
DEUR<br />
10<br />
DEUR<br />
5<br />
13
14<br />
BUVA-IsoStone onderdorpel klaar voor<br />
aangescherpte Bouwbesluiteis U-waarde<br />
Sinds 1 maart 2013 geldt een nieuwe eis voor de<br />
U-waarde van ramen, deuren en kozijnen. In EPC<br />
berekeningen is het niet langer toegestaan om<br />
gevelelementen met een U-waarde hoger dan<br />
1,65 W/m²K op te nemen. Voor deur/kozijn<br />
combi naties (Ud-waarde) heeft dit grote<br />
consequenties. Met de forfaitaire (standaard)<br />
waarde van 2,0 W/m²K voor deuren kan niet meer<br />
gerekend worden. De geïsoleerde onderdorpel is<br />
zelfs de enige manier om nog 54 mm houten<br />
deuren binnen de Bouwbesluiteis toe te kunnen<br />
passen. Dit blijkt uit berekeningen die Limuco<br />
Hout- en Gevel Expertise voor BUVA heeft<br />
BUVA <strong>Renovatie</strong> <strong>Special</strong><br />
gemaakt. De Ufr waarde varieert tussen 0,86 en<br />
0,93 W/m²K waardoor de onderdorpel toepasbaar<br />
is in Passief kozijnen en andere energiezuinige<br />
kozijnconcepten.<br />
Op www.buva.nl vindt u een eenvoudige<br />
rekentool waarmee u de Ud-waarde kunt<br />
Naast producten voor houten kozijnen, heeft BUVA ook een compleet<br />
programma voor de Nederlandse kunststof- en aluminiumindustrie.<br />
U kunt onder meer terecht voor hang- en sluitwerk, onderdorpels,<br />
hardglazen draairamen, doorvalbeveiliging en ventilatieroosters.<br />
Een breed assortiment dus.<br />
De topproducten zijn:<br />
• Ergo-Nomic meerpuntssluiting voor kunststof.<br />
• BUVA-IsoStone onderdorpel; de glasvezelversterkte kunststof<br />
onder dorpel met grote sterkte en breukvastheid.<br />
berekenen voor uw project. Met het selecteren<br />
van een aantal opties en invullen van de U-waarde<br />
van de deur berekent u in een handomdraai de<br />
Ud-waarde van de combinatie deur/kozijn/<br />
• PA-OD doorvalbeveiliging: de BUVA aluminium buis, type PA-OD is als<br />
doorvalbeveiliging en als inbraakwerende barrièrestang toepasbaar.<br />
• Hardglas in K-Vision: BUVA introduceert nieuwe, aluminium hulp-<br />
profielen voor een unieke toepassing van BUVA hardglas ramen in<br />
Profine K-Vision kunststof kozijnen.<br />
• BUVA Ergo-Slide hefschuifdeurbeslag: volledig geïnstalleerd heft en<br />
schuift de Ergo-Slide HS ® 300 deurgewichten tot 300 kg.<br />
Naast deze innovaties biedt BUVA uiteraard nog meer, zoals scharnieren,<br />
deurdrangers, cilinders, draai-kiepbeslag, briefplaten, ventilatie-<br />
roosters en toebehoren zoals schroeven en kit. Kortom: voor een<br />
compleet programma voor de kunststof- en aluminiumindustrie is<br />
BUVA de juiste leverancier.<br />
In de brochure ‘Vernieuwend en intelligent’ vindt u alle ins en outs.<br />
Vraag de brochure aan of download deze op www.buva.nl.<br />
onder dorpel. Deze waarde kunt u gebruiken in de<br />
EPC berekening met een EPC reductie, die kan<br />
oplopen tot 0,03, tot gevolg.<br />
De geïsoleerde BUVA-<br />
IsoStone onderdorpel is<br />
KOMO geattesteerd en per<br />
direct leverbaar.<br />
De twee luchtkamers in de<br />
onderdorpel zijn gevuld met<br />
hardschuim, waardoor de<br />
isolatiewaarde nog verder<br />
toeneemt. Het element is<br />
gemaakt van het<br />
oersterke glasvezel-<br />
versterkte kunststof.<br />
BUVA: ook voor kunststof en aluminium
BUVA Dorpelafdekkend ProfielSysteem<br />
Door wisselende weersomstandigheden worden de liggende delen van houten gevelkozijnen zwaar op de proef<br />
gesteld. Het BUVA Dorpelafdekkend ProfielSysteem biedt hier de oplossing. De DPS-serie bestaat uit een<br />
aluminium dorpelafdekkend profiel in combinatie met een aluminium beglazingsprofiel of een aluminium<br />
aanslagprofiel. Voor de profielenreeks is door SKH een KOMO-certificaat verleend, nummer 40052.<br />
Assortiment<br />
Het BUVA Dorpelafdekkend profielsysteem bestaat uit vier profielen:<br />
• DPS 700 DPS-dorpelafdekkende profielen<br />
De BUVA aluminium DPS-profielen vormen een beschermend en<br />
ventilerend afdeksysteem voor houten kozijnen. Het toepassen van<br />
dit systeem zorgt voor een langere levensduur van het liggende hout.<br />
BUVA’s dorpelafdekkende profielen worden zonder kit of kopschotten<br />
geplaatst. Houtrot krijgt zo geen schijn van kans. Uw garantie voor<br />
duurzaamheid. De profielen functioneren als een vrij en open schakel<br />
in de DPS-serie en voorkomen een capillair ter plaatse van de<br />
kozijnstijlen.<br />
• DPS 300, DPS-buitenbeglazingsprofielen<br />
De aluminium DPS-buitenbeglazingsprofielen vervullen een dubbele<br />
functie, dorpel afdekken en beglazen. Door toepassing worden<br />
de kozijnen direct voorzien van dorpelafdekkende profielen.<br />
De profielen zijn eenvoudig te monteren door gebruik te maken<br />
van de bijbehorende kunststof klikblokjes en worden zonder kit<br />
of kopschotten geplaatst.<br />
• DPS 200R, DPS-binnenbeglazingsprofielen<br />
Door het toepassen van de aluminium DPS-binnenbeglazingsprofielen<br />
is het mogelijk dorpelafdekkende profielen toe te passen. Deze<br />
profielen hebben een hieldichting waardoor het profiel kitloos in de<br />
sponning kan worden geplaatst. Dit zorgt voor een aanzienlijke<br />
besparing in montagetijd.<br />
• DPS 600R, DPS-aanslagprofielen<br />
Door het toepassen van de aluminium DPS-binnenbeglazingsprofielen<br />
is het mogelijk dorpelafdekkende profielen toe te passen. Deze<br />
profielen hebben een hieldichting waardoor het profiel kitloos in de<br />
sponning kan worden geplaatst. Dit zorgt voor een aanzienlijke<br />
besparing in montagetijd.<br />
• Eigenschappen<br />
De DPS serie is gemaakt van aluminium 6060T6, zeer taai, sterk, goed<br />
aanlasbaar en corrosiebestendig. De BUVA DPS ® -serie is geregisteerd<br />
in het Benelux modellendepot. Alle profielen zijn leverbaar als naturel<br />
geanodiseerd of gepoedercoat in een RAL kleur. Aan de profielenreeks<br />
is door SKH een KOMO-certificaat verleend, nummer 40052.<br />
BUVA <strong>Renovatie</strong> <strong>Special</strong> 15
<strong>Renovatie</strong> <strong>Special</strong><br />
Bremen 5 - 2993 LJ Barendrecht<br />
Postbus 262 - 2990 AG Barendrecht<br />
Tel.: 0180 69 75 00<br />
Fax: 0180 69 75 05<br />
E-mail: info@buva.nl<br />
www.buva.nl<br />
Zetfouten en tussentijdse wijzigingen voorbehouden<br />
13048.13.05.2M<br />
Kijk voor meer informatie op www.buva.nl<br />
Vraag de gratis<br />
brochures aan.
