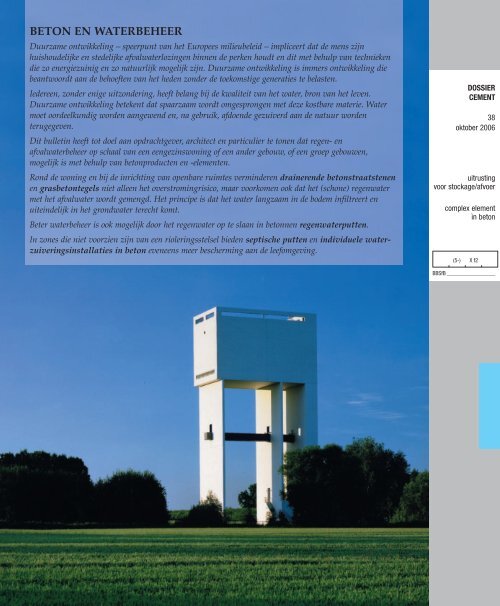

BETON EN WATERBEHEER<br />
Duurzame ontwikkeling – speerpunt van het Europees milieubeleid – impliceert dat de m<strong>en</strong>s zijn<br />
huishoudelijke <strong>en</strong> stedelijke afvalwaterlozing<strong>en</strong> binn<strong>en</strong> de perk<strong>en</strong> houdt <strong>en</strong> dit met behulp van techniek<strong>en</strong><br />
die zo <strong>en</strong>ergiezuinig <strong>en</strong> zo natuurlijk mogelijk zijn. Duurzame ontwikkeling is immers ontwikkeling die<br />
beantwoordt aan de behoeft<strong>en</strong> van het hed<strong>en</strong> zonder de toekomstige g<strong>en</strong>eraties te belast<strong>en</strong>.<br />
Iedere<strong>en</strong>, zonder <strong>en</strong>ige uitzondering, heeft belang bij de kwaliteit van het water, bron van het lev<strong>en</strong>.<br />
Duurzame ontwikkeling betek<strong>en</strong>t dat spaarzaam wordt omgesprong<strong>en</strong> met deze kostbare materie. Water<br />
moet oordeelkundig word<strong>en</strong> aangew<strong>en</strong>d <strong>en</strong>, na gebruik, afdo<strong>en</strong>de gezuiverd aan de natuur word<strong>en</strong><br />
terugegev<strong>en</strong>.<br />
Dit bulletin heeft tot doel aan opdrachtgever, architect <strong>en</strong> particulier te ton<strong>en</strong> dat reg<strong>en</strong>- <strong>en</strong><br />
afval<strong>waterbeheer</strong> op schaal van e<strong>en</strong> e<strong>en</strong>gezinswoning of e<strong>en</strong> ander gebouw, of e<strong>en</strong> groep gebouw<strong>en</strong>,<br />
mogelijk is met behulp van <strong>beton</strong>product<strong>en</strong> <strong>en</strong> -elem<strong>en</strong>t<strong>en</strong>.<br />
Rond de woning <strong>en</strong> bij de inrichting van op<strong>en</strong>bare ruimtes verminder<strong>en</strong> drainer<strong>en</strong>de <strong>beton</strong>straatst<strong>en</strong><strong>en</strong><br />
<strong>en</strong> gras<strong>beton</strong>tegels niet alle<strong>en</strong> het overstromingrisico, maar voorkom<strong>en</strong> ook dat het (schone) reg<strong>en</strong>water<br />
met het afvalwater wordt gem<strong>en</strong>gd. Het principe is dat het water langzaam in de bodem infiltreert <strong>en</strong><br />
uiteindelijk in het grondwater terecht komt.<br />
Beter <strong>waterbeheer</strong> is ook mogelijk door het reg<strong>en</strong>water op te slaan in <strong>beton</strong>n<strong>en</strong> reg<strong>en</strong>waterputt<strong>en</strong>.<br />
In zones die niet voorzi<strong>en</strong> zijn van e<strong>en</strong> rioleringsstelsel bied<strong>en</strong> septische putt<strong>en</strong> <strong>en</strong> individuele waterzuiveringsinstallaties<br />
in <strong>beton</strong> ev<strong>en</strong>e<strong>en</strong>s meer bescherming aan de leefomgeving.<br />
(5-) X f2<br />
DOSSIER<br />
CEMENT<br />
38<br />
oktober 2006<br />
uitrusting<br />
voor stockage/afvoer<br />
complex elem<strong>en</strong>t<br />
ìn <strong>beton</strong><br />
BBSfB _________________
WAAROM KIEZEN VOOR ELEMENTEN IN BETON?<br />
België beschikt over e<strong>en</strong> groot aantal fabrikant<strong>en</strong> van elem<strong>en</strong>t<strong>en</strong> in<br />
<strong>beton</strong>, waarmee e<strong>en</strong> duurzaam beheer van het water kan word<strong>en</strong><br />
gerealiseerd. De product<strong>en</strong> word<strong>en</strong> gefabriceerd in perman<strong>en</strong>te<br />
fabriek<strong>en</strong>, die gespecialiseerd zijn in <strong>beton</strong>product<strong>en</strong> <strong>en</strong> die uitgerust<br />
zijn met de nodige installaties voor e<strong>en</strong> nauwkeurige dosering van<br />
de bestanddel<strong>en</strong> <strong>en</strong> voor de mechanische m<strong>en</strong>ging <strong>en</strong> verdichting<br />
van het <strong>beton</strong>. De tanks of bekuiping<strong>en</strong> in <strong>beton</strong> zijn van het<br />
‘stijve’ type, wat betek<strong>en</strong>t dat hun eig<strong>en</strong> sterkte garant staat voor<br />
het nodige draagvermog<strong>en</strong> <strong>en</strong> dat ze bestand zijn teg<strong>en</strong> mogelijke<br />
vervorming<strong>en</strong> onder invloed van kracht<strong>en</strong>. De gew<strong>en</strong>ste sterkte<br />
wordt verkreg<strong>en</strong> door de hoge kwaliteit van het <strong>beton</strong> <strong>en</strong> het<br />
ev<strong>en</strong>tuele gebruik van wap<strong>en</strong>ing<strong>en</strong>. Dankzij de toepassing van steeds<br />
betere (interne <strong>en</strong> externe) controlesystem<strong>en</strong> kan word<strong>en</strong> gerek<strong>en</strong>d<br />
op e<strong>en</strong> constante kwaliteit. Deze kwaliteit wordt overig<strong>en</strong>s bevestigd<br />
door de toek<strong>en</strong>ning van het BENOR-merk. De tanks <strong>en</strong> bekuiping<strong>en</strong><br />
in <strong>beton</strong> zijn in e<strong>en</strong> breed assortim<strong>en</strong>t van verschill<strong>en</strong>de capaciteit<strong>en</strong><br />
verkrijgbaar. Ze kunn<strong>en</strong> ook onderling word<strong>en</strong> gecombineerd of op<br />
e<strong>en</strong> aantal bijhor<strong>en</strong>de accessoires word<strong>en</strong> aangeslot<strong>en</strong>. De dichtheid<br />
bij de aansluitingsbuiz<strong>en</strong> wordt verzekerd door pakking<strong>en</strong> in compact<br />
elastomeer.<br />
Behalve het feit dat e<strong>en</strong> <strong>beton</strong>n<strong>en</strong> tank e<strong>en</strong> ideaal opslagreservoir is<br />
voor reg<strong>en</strong>water – <strong>beton</strong> bevat immers kalk die de natuurlijke zuurheid<br />
van het water neutraliseert (1) –, betek<strong>en</strong>t e<strong>en</strong> keuze voor <strong>beton</strong>n<strong>en</strong><br />
product<strong>en</strong> ook e<strong>en</strong> keuze voor e<strong>en</strong> milieuvri<strong>en</strong>delijk materiaal.<br />
Lev<strong>en</strong>scyclusanalyses (LCA) hebb<strong>en</strong> intuss<strong>en</strong> de erg goede prestaties<br />
van <strong>beton</strong>n<strong>en</strong> product<strong>en</strong> op het vlak van de milieuvri<strong>en</strong>delijkheid<br />
aangetoond (2). Laboratoriumonderzoek heeft ook bewez<strong>en</strong> dat<br />
cem<strong>en</strong>tgebond<strong>en</strong> material<strong>en</strong> op het vlak van uitloging van zware<br />
metal<strong>en</strong> als volkom<strong>en</strong> ongevaarlijk voor het milieu mog<strong>en</strong> word<strong>en</strong><br />
beschouwd (3) <strong>en</strong> dat die material<strong>en</strong> mog<strong>en</strong> word<strong>en</strong> gebruikt voor<br />
water bestemd voor m<strong>en</strong>selijke consumptie (4).<br />
Milieuvri<strong>en</strong>delijke eig<strong>en</strong>schapp<strong>en</strong> van <strong>beton</strong><br />
2<br />
1. Zuurheid van reg<strong>en</strong>water<br />
Vooraleer het reg<strong>en</strong>water in de tank terechtkomt, raakt het vervuild<br />
door de lucht. Het meest opmerkelijke effect van deze vervuiling is<br />
de verzuring.<br />
Ook zonder deze vervuiling is reg<strong>en</strong> zuur, vermits de atmosfeer steeds<br />
koolstofdioxide (CO2) bevat. Bij deze natuurlijke zuurheid voegt<br />
zich de zuurheid veroorzaakt door stikstof- <strong>en</strong> zwaveloxides (NOx <strong>en</strong> SO2). Wanneer deze oxides in water opgelost word<strong>en</strong>, ontstaan<br />
zur<strong>en</strong> : stikstofoxide levert salpeterigzuur (HNO2) <strong>en</strong> salpeterzuur<br />
(HNO3) op, zwaveldioxide wordt door oxidatie aan de lucht omgezet<br />
in zwavelzuur (H2SO4). Zure reg<strong>en</strong> tast naaldwoud<strong>en</strong> aan. Monum<strong>en</strong>t<strong>en</strong> gebouwd in<br />
kalkste<strong>en</strong> word<strong>en</strong> er ev<strong>en</strong>e<strong>en</strong>s door beschadigd.<br />
De zure deeltjes die met het reg<strong>en</strong>water word<strong>en</strong> meegevoerd<br />
reager<strong>en</strong> met de basische bestanddel<strong>en</strong> van het <strong>beton</strong> of de mortel<br />
van de watertank <strong>en</strong> br<strong>en</strong>g<strong>en</strong> minerale zout<strong>en</strong> in oplossing. Tijd<strong>en</strong>s<br />
deze reactie verdwijnt de zuurheid : het water wordt neutraal. De<br />
overgrote meerderheid van deze zout<strong>en</strong> bestaat uit calciumwaterstofcarbonat<strong>en</strong><br />
: Ca(HCO3) 2. Uit stikstof- <strong>en</strong> zwaveldioxide word<strong>en</strong><br />
respectievelijk nitraat- <strong>en</strong> sulfaation<strong>en</strong> gevormd. Het betreft kleine<br />
hoeveelhed<strong>en</strong>, de gemiddelde waarde bedraagt 3 tot 5 mg/l. Ter<br />
vergelijking : drinkwater bevat soms veel hogere gehaltes. Calciumwaterstofcarbonat<strong>en</strong><br />
<strong>en</strong> sulfat<strong>en</strong> zijn onschadelijk voor de gezondheid<br />
van de consum<strong>en</strong>t.
2. Lev<strong>en</strong>scyclusanalyse<br />
Lev<strong>en</strong>scyclusanalyse (LCA) evalueert de milieu-impact tijd<strong>en</strong>s de<br />
gehele lev<strong>en</strong>sduur van het product, d.w.z. vanaf de ontginnning<br />
van de grondstoff<strong>en</strong> tot het mom<strong>en</strong>t dat het product wordt<br />
geëliminineerd. De strom<strong>en</strong> die in deze fases ontstaan, word<strong>en</strong><br />
vervolg<strong>en</strong>s geïnterpreteerd al naargelang van hun effect op het<br />
milieu. Er werd<strong>en</strong> verschill<strong>en</strong>de analyses uitgevoerd, waarbij de<br />
milieukarakteristiek<strong>en</strong> van de verschill<strong>en</strong>de elem<strong>en</strong>t<strong>en</strong> in <strong>beton</strong><br />
met elkaar werd<strong>en</strong> vergelek<strong>en</strong>. Deze studies verschill<strong>en</strong> van elkaar<br />
voor wat sommige hypotheses <strong>en</strong> e<strong>en</strong> aantal aspect<strong>en</strong> betreft. Ze<br />
bevestig<strong>en</strong> ev<strong>en</strong>wel de erg goede milieuprestaties van product<strong>en</strong> in<br />
<strong>beton</strong>. En wel om verschill<strong>en</strong>de red<strong>en</strong><strong>en</strong> :<br />
• Grondstoff<strong>en</strong> in overvloed<br />
Beton bestaat hoofdzakelijk uit natuurlijke material<strong>en</strong> die zeer<br />
overvloedig voorkom<strong>en</strong> op aarde (grind, zand, <strong>en</strong>z.), uit cem<strong>en</strong>t, dat<br />
uit dezelfde material<strong>en</strong> is afgeleid, <strong>en</strong> uit water.<br />
• Productie in gecontroleerde omstandighed<strong>en</strong><br />
Het fabricageproces van cem<strong>en</strong>t dat nodig is voor de sam<strong>en</strong>stelling<br />
van <strong>beton</strong>, biedt de mogelijkheid om op e<strong>en</strong> schone manier gebruik<br />
te mak<strong>en</strong> van afvalstoff<strong>en</strong> die afkomstig zijn van andere industriële<br />
sector<strong>en</strong> (als grondstof of als <strong>en</strong>ergiebron). De ontginning van<br />
granulat<strong>en</strong> in ste<strong>en</strong>groev<strong>en</strong> is onderworp<strong>en</strong> aan zeer str<strong>en</strong>ge<br />
voorwaard<strong>en</strong>, die veel verder gaan dan het herstell<strong>en</strong> van de site in<br />
haar oorspronkelijke staat <strong>en</strong> zelfs kunn<strong>en</strong> leid<strong>en</strong> tot e<strong>en</strong> ecologische<br />
meerwaarde (vijvers, watergebied<strong>en</strong> <strong>en</strong>z.). De milieu-impact door<br />
de fabricage van <strong>beton</strong>n<strong>en</strong> product<strong>en</strong> kan in e<strong>en</strong> fabriek gemakkelijk<br />
onder controle word<strong>en</strong> gehoud<strong>en</strong>. De weinige afvalstoff<strong>en</strong> zijn<br />
grot<strong>en</strong>deels inert ; ze kunn<strong>en</strong> word<strong>en</strong> gerecycled of opnieuw gebruikt<br />
als aanaardingsmateriaal of in wegfundering<strong>en</strong>. De fabricage van<br />
<strong>beton</strong>product<strong>en</strong> vergt overig<strong>en</strong>s slechts weinig <strong>en</strong>ergie.<br />
• Verwerking: weinig materiaaltransport<br />
Dankzij de stijfheid van <strong>beton</strong>n<strong>en</strong> watertanks hebb<strong>en</strong> de kwaliteit<br />
van de aanaarding <strong>en</strong> van de verdichting relatief weinig invloed op<br />
hun lev<strong>en</strong>sduur – in teg<strong>en</strong>stelling tot kunststof watertanks. Vaak<br />
kan de afgegrav<strong>en</strong> grond opnieuw word<strong>en</strong> gebruikt als aanaarding,<br />
waardoor er ge<strong>en</strong> nieuwe material<strong>en</strong> moet<strong>en</strong> word<strong>en</strong> aangevoerd. Op<br />
die manier wordt extra transport vermed<strong>en</strong>.<br />
• Inert materiaal, gemakkelijk recycleerbaar<br />
Beton is e<strong>en</strong> inert materiaal dat ge<strong>en</strong> <strong>en</strong>kel specifiek probleem stelt bij<br />
het eliminer<strong>en</strong>. Op het einde van zijn gebruiksfase is <strong>beton</strong> volledig<br />
recycleerbaar onder de vorm van granulat<strong>en</strong> die opnieuw kunn<strong>en</strong><br />
word<strong>en</strong> gebruikt als onderlaag, fundering <strong>en</strong>z... Deze granulat<strong>en</strong><br />
kunn<strong>en</strong> in de toekomst zelfs e<strong>en</strong> pot<strong>en</strong>tiële ontginningslaag vorm<strong>en</strong><br />
van grondstoff<strong>en</strong> voor nieuwe product<strong>en</strong>.<br />
Tabel I - Voorbeeld<strong>en</strong> van <strong>beton</strong>sam<strong>en</strong>stelling<strong>en</strong><br />
3. Uitlooggedrag van <strong>beton</strong> :<br />
kwantificering van de afgifte van zware metal<strong>en</strong><br />
Het Nationaal C<strong>en</strong>trum voor Wet<strong>en</strong>schappelijk <strong>en</strong> Technisch<br />
Onderzoek der Cem<strong>en</strong>tnijverheid (CRIC-OCCN) heeft de<br />
milieucompatibiliteit van <strong>beton</strong> onderzocht, meer in het bijzonder de<br />
ev<strong>en</strong>tuele uitwisseling van zware metal<strong>en</strong> met het milieu waaraan<br />
het <strong>beton</strong> wordt blootgesteld. De analytische aanpak is gebaseerd<br />
op e<strong>en</strong> onderdompelingstest in statische omstandighed<strong>en</strong> met e<strong>en</strong><br />
periodieke vernieuwing van het uitloogmedium. In dit geval werd<strong>en</strong><br />
er twee uitloogvloeistoff<strong>en</strong> bestudeerd : e<strong>en</strong> gedemineraliseerd water<br />
<strong>en</strong> e<strong>en</strong> gemiddeld gemineraliseerd commercieel verkrijgbaar water.<br />
Deze experim<strong>en</strong>tele methode (de ‘Tank Test’ zoals die in de norm<br />
NEN 7345 is beschrev<strong>en</strong>) bestaat erin om <strong>beton</strong>proefstukk<strong>en</strong> in<br />
de uitloogvloeistof onder te dompel<strong>en</strong> <strong>en</strong> na de g<strong>en</strong>ormaliseerde<br />
termijn<strong>en</strong> (6 uur <strong>en</strong> 1, 2, 3, 7, 14, 36 <strong>en</strong> 64 dag<strong>en</strong>) het eluaat op te<br />
vang<strong>en</strong>, te filter<strong>en</strong>, te analyser<strong>en</strong> <strong>en</strong> door e<strong>en</strong> ‘verse’ vloeistof te<br />
vervang<strong>en</strong>. De analyse moet de aanwezigheid van zware metal<strong>en</strong><br />
kwantificer<strong>en</strong>. Dit gebeurt door middel van ICP-MS (plasmatoorts in<br />
combinatie met e<strong>en</strong> massaspectrometer).<br />
De aandacht gaat in de eerste plaats naar de zware metal<strong>en</strong> vermeld<br />
onder de ‘chemische parameters’ die het voorwerp zijn van<br />
specificaties in de Europese richtlijn 98/83/CE – ‘Kwaliteit van water<br />
bedoeld voor m<strong>en</strong>selijk gebruik’ (beter bek<strong>en</strong>d onder de g<strong>en</strong>erieke<br />
naam ‘Drinkwaterrichtlijn’). Het betreft volg<strong>en</strong>de elem<strong>en</strong>t<strong>en</strong>:<br />
- Barium (Ba)<br />
- Nikkel (Ni)<br />
- Chroom (Cr)<br />
- Antimonium (Sb)<br />
- Sel<strong>en</strong>ium (Se)<br />
- Mangaan (Mn)<br />
- Kwik (Hg)<br />
- Ars<strong>en</strong>icum (As)<br />
- Zilver (Ag)<br />
- Zink (Zn)<br />
- Lood (Pb)<br />
- Cadmium (Cd)<br />
- Koper (Cu)<br />
De onderzoek<strong>en</strong> betreff<strong>en</strong> <strong>en</strong>erzijds <strong>beton</strong>soort<strong>en</strong> rijk aan cem<strong>en</strong>t<br />
(400 kg/m3 ) <strong>en</strong> met e<strong>en</strong> lage W/C-fator (= 0,45), <strong>en</strong> anderzijds<br />
<strong>beton</strong>types arm aan cem<strong>en</strong>t (105 kg/ m3 ). Er werd gewerkt met :<br />
- CEM I 42,5 R ;<br />
- CEM III/A 42,5 N LA ;<br />
- CEM II/B-V of II/B–M (S-V) 32,5 ;<br />
- CEM III/A, III/B <strong>en</strong> III/C 32,5 N LA.<br />
Als granulat<strong>en</strong> werd ste<strong>en</strong>slag gebruikt, ofwel porfier ofwel kalkste<strong>en</strong>.<br />
Tabel I geeft de typesam<strong>en</strong>stelling<strong>en</strong>.<br />
(lees verder op p. 18)<br />
3
WATER EN DE BURGER<br />
Elke dag loost de m<strong>en</strong>s als gevolg van zijn activiteit<strong>en</strong> afvalwater.<br />
Dit wordt ‘huishoudelijk afvalwater’ g<strong>en</strong>oemd. De Belgische burger<br />
verbruikt iedere dag gemiddeld 115 liter water voor het doorspoel<strong>en</strong><br />
van toilett<strong>en</strong>, gebruik van douche <strong>en</strong> bad, schoonmak<strong>en</strong>, wass<strong>en</strong><br />
<strong>en</strong>z...<br />
Bij het huishoudelijk afvalwater dat vanuit de woning wordt geloosd,<br />
komt ook nog e<strong>en</strong> hoeveelheid reg<strong>en</strong>water.<br />
De kandidaat-bouwer of architect di<strong>en</strong>t zich op de hoogte te stell<strong>en</strong> van<br />
de wetgeving inzake water, zuivering, aansluiting op de riol<strong>en</strong>,...<br />
In België word<strong>en</strong> de wettelijke bepaling<strong>en</strong> door de Gewest<strong>en</strong><br />
vastgelegd. In principe geldt de verplichting om zich op de riol<strong>en</strong><br />
aan te sluit<strong>en</strong>, als die bestaan. Bov<strong>en</strong>di<strong>en</strong> moet het e<strong>en</strong> rechtstreekse<br />
aansluiting zijn <strong>en</strong> moet<strong>en</strong> de individuele waterzuiveringssystem<strong>en</strong><br />
word<strong>en</strong> losgekoppeld (e<strong>en</strong> septische put blijft nog toegelat<strong>en</strong>). Als de<br />
aansluiting uitzonderlijke kost<strong>en</strong> met zich meebr<strong>en</strong>gt (bijvoorbeeld,<br />
omdat het gebouw afgeleg<strong>en</strong> ligt), kan de geme<strong>en</strong>telijke overheid<br />
e<strong>en</strong> afwijking toestaan aan de bewoner, zodat die zijn toevlucht kan<br />
nem<strong>en</strong> tot e<strong>en</strong> individuele waterzuiveringsinstallatie.<br />
1. Collectieve of autonome sanering?<br />
In het Waals gewest wordt in dun bevolkte gebied<strong>en</strong> de voorkeur<br />
gegev<strong>en</strong> aan autonome (of individuele) sanering, omdat de aanleg van<br />
e<strong>en</strong> rioleringsstelsel er duurder is <strong>en</strong> in sommige gevall<strong>en</strong> technisch<br />
onrealistisch of zelfs onmogelijk. Veerti<strong>en</strong> ‘Plans d’Assainissem<strong>en</strong>t<br />
par Sous-Bassins Hydrographiques’ (PASH) duid<strong>en</strong> de zones aan<br />
waar e<strong>en</strong> collectief saneringsregime geldt, de zones waar het water<br />
op e<strong>en</strong> autonome manier moet word<strong>en</strong> gezuiverd <strong>en</strong> de zones<br />
met e<strong>en</strong> overgangsregime, d.w.z. waar de collectieve of autonome<br />
sanering nog niet is gedefinieerd. Het is daarom altijd verstandig<br />
na te gaan welke regeling in e<strong>en</strong> concrete situatie van toepassing<br />
is. Die informatie wordt verstrekt door de bevoegde di<strong>en</strong>st van de<br />
geme<strong>en</strong>te. De verplichting<strong>en</strong> op het vlak van de sanering word<strong>en</strong><br />
omschrev<strong>en</strong> door het ‘Règlem<strong>en</strong>t général d’Assainissem<strong>en</strong>t’ (RGA),<br />
dat van kracht is sinds 20 juli 2003 (‘Arrêté du Gouvernem<strong>en</strong>t wallon’<br />
van 22 mei 2003 – B. S. van 10.07.2003) :<br />
• Zones met collectieve sanering : iedere woning waarvan de<br />
sted<strong>en</strong>bouwkundige vergunning vóór 20 juli 2003 werd<br />
afgeleverd, moet op het rioleringsstelsel aangeslot<strong>en</strong> zijn, of<br />
moet er op aangeslot<strong>en</strong> word<strong>en</strong> op het og<strong>en</strong>blik dat in de straat<br />
rioleringswerk<strong>en</strong> word<strong>en</strong> uitgevoerd. Iedere woning waarvan de<br />
sted<strong>en</strong>bouwkundige vergunning na 20 juli 2003 werd afgeleverd,<br />
moet uitgerust zijn met e<strong>en</strong> systeem waarmee het reg<strong>en</strong>water <strong>en</strong><br />
het afvalwater van elkaar word<strong>en</strong> gescheid<strong>en</strong>. Als het water niet<br />
Tabel 1 - Zuiveringszones in Vlaander<strong>en</strong><br />
4<br />
door e<strong>en</strong> zuiveringsinstallatie wordt behandeld, moet de woning<br />
bov<strong>en</strong>di<strong>en</strong> uitgerust zijn met e<strong>en</strong> septische put van het type ‘alle<br />
afvalwater’, met e<strong>en</strong> bypass <strong>en</strong> e<strong>en</strong> vetafscheider, <strong>en</strong> moet de<br />
woning op het rioleringsnet (indi<strong>en</strong> aanwezig) aangeslot<strong>en</strong> zijn.<br />
• Zones met autonome sanering : iedere woning moet uitgerust<br />
word<strong>en</strong> met e<strong>en</strong> individueel zuiveringssysteem op het mom<strong>en</strong>t<br />
dat ze wordt gebouwd, of teg<strong>en</strong> 31 december 2009 als de woning<br />
al bestaat (31 december 2005 in e<strong>en</strong> badzone).<br />
• Overgangszones : iedere nieuwe woning moet beschikk<strong>en</strong> over<br />
e<strong>en</strong> systeem dat het reg<strong>en</strong>water van het afvalwater scheidt, <strong>en</strong><br />
tev<strong>en</strong>s over e<strong>en</strong> septische put met bypass <strong>en</strong> vetafscheider.<br />
In het Vlaams Gewest legt de Vlaamse Milieumaatschappij (VMM)<br />
in sam<strong>en</strong>werking met de geme<strong>en</strong>t<strong>en</strong> de laatste hand aan e<strong>en</strong> kaart<br />
met de verschill<strong>en</strong>e zuiveringszones. In functie van die zones wordt<br />
de verplichting beschrev<strong>en</strong> om zich op de riol<strong>en</strong> aan te sluit<strong>en</strong> of zijn<br />
afvalwater zelf te zuiver<strong>en</strong>. Om te wet<strong>en</strong> tot welke zone hij behoort,<br />
vraagt de burger best informatie bij de geme<strong>en</strong>telijke overheid.<br />
Zolang deze kaart niet vastligt, blijft e<strong>en</strong> individuele zuiveringsinstallatie<br />
verplicht voor elke nieuwe lozing in zone C <strong>en</strong> in nietgerioleerde<br />
zones (zie tabel1).<br />
Na de definitieve goedkeuring van het zoneringsplan zal elke<br />
woning in de zone met individuele zuivering met e<strong>en</strong> individuele<br />
zuiveringsinstallatie moet<strong>en</strong> word<strong>en</strong> uitgerust. Bov<strong>en</strong>di<strong>en</strong> zull<strong>en</strong><br />
alle<strong>en</strong> gecertificeerde installaties toegestaan zijn (b.v. voorzi<strong>en</strong> van<br />
het BENOR-merk – zie verder het kaderstuk ‘CE-markering <strong>en</strong><br />
BENOR-merk voor watersaneringssystem<strong>en</strong>’). Bij nieuwbouw moet<br />
de installatie sam<strong>en</strong> met de woning gebouwd word<strong>en</strong>, bij bestaande<br />
woning<strong>en</strong> is er tijd tot 2012. Bestaande maar niet-gecertificeerde<br />
individuele zuiveringssystem<strong>en</strong> moet<strong>en</strong> binn<strong>en</strong> de 10 jaar<br />
vervang<strong>en</strong> word<strong>en</strong>, behalve indi<strong>en</strong> wordt aangetoond dat ze aan de<br />
lozingsnorm<strong>en</strong> voldo<strong>en</strong>.<br />
In het Brussels Hoofdstedelijk Gewest moet het volledige<br />
grondgebied uitgerust zijn met e<strong>en</strong> opvangsysteem voor afvalwater <strong>en</strong><br />
moet het huishoudelijk afvalwater daarin terechtkom<strong>en</strong>. Individuele<br />
system<strong>en</strong> mog<strong>en</strong> ook word<strong>en</strong> gebruikt op voorwaarde dat ze e<strong>en</strong><br />
id<strong>en</strong>tiek niveau van milieubescherming bied<strong>en</strong> (Besluit van de<br />
Brusselse Hoofstedelijke Regering van 23 maart 1994, art. 14).<br />
2. Reg<strong>en</strong>water ?<br />
Reg<strong>en</strong>water moet (of zal weldra moet<strong>en</strong>) word<strong>en</strong> gescheid<strong>en</strong> van het<br />
huishoudelijk afvalwater. De doeltreff<strong>en</strong>dheid van e<strong>en</strong> collectieve of<br />
individuele zuiveringsinstallatie verbetert immers naarmate de te<br />
behandel<strong>en</strong> vuilvracht meer geconc<strong>en</strong>treerd is.
In de drie gewest<strong>en</strong> van het land is de installatie van e<strong>en</strong> reg<strong>en</strong>watertank<br />
verplicht of sterk aanbevol<strong>en</strong>. In het Vlaams Gewest is de plaatsing<br />
van e<strong>en</strong> watertank verplicht vanaf e<strong>en</strong> dakoppervlakte van meer dan<br />
75 m2 (nieuwbouw of r<strong>en</strong>ovatie) of vanaf e<strong>en</strong> dakoppervlakte van<br />
50 m2 die wordt uitgebreid. Reg<strong>en</strong>water dat terechtkomt op e<strong>en</strong> nieuw<br />
aangelegde ondoorlat<strong>en</strong>de bodembedekking met e<strong>en</strong> oppervlakte van<br />
meer dan 200 m2 , moet ook in e<strong>en</strong> watertank word<strong>en</strong> opgevang<strong>en</strong>.<br />
De overloop van de watertank moet word<strong>en</strong> verbond<strong>en</strong> met e<strong>en</strong><br />
infiltratiesysteem, met e<strong>en</strong> gracht of e<strong>en</strong> ander oppervlaktestelsel, of<br />
met e<strong>en</strong> gescheid<strong>en</strong> riolering. Als al deze opties niet mogelijk zijn,<br />
mag de overloop met de gem<strong>en</strong>gde riolering word<strong>en</strong> verbond<strong>en</strong>.<br />
Bij e<strong>en</strong> bestaande woning is de plaatsing van e<strong>en</strong> reg<strong>en</strong>waterput<br />
niet verplicht. Op sommige plaats<strong>en</strong> wordt ze door middel van e<strong>en</strong><br />
premie echter aangemoedigd.<br />
Het verdi<strong>en</strong>t aanbeveling het reg<strong>en</strong>water niet te loz<strong>en</strong>. Door het<br />
toepass<strong>en</strong> van drainer<strong>en</strong>de bodembedekking<strong>en</strong> kan het in de bodem<br />
doordring<strong>en</strong>, zodat het de grondwatervoorraad aanvult. Of het kan<br />
word<strong>en</strong> opgevang<strong>en</strong> in e<strong>en</strong> watertank <strong>en</strong> gebruikt in de plaats van<br />
leidingwater.<br />
Fig. 1 - Individuele aansluiting<br />
AANSLUITING OP OPENBARE RIOLERING<br />
Als algeme<strong>en</strong> principe geldt de strikte verplichting om zich aan te<br />
sluit<strong>en</strong> op de riolering, wanneer die bestaat. Wanneer het niveau van<br />
de op<strong>en</strong>bare riolering niet toegankelijk is, omdat ze niet diep g<strong>en</strong>oeg<br />
ligt, mag de gebruiker zelf zijn afvalwater naar de riolering pomp<strong>en</strong>.<br />
Onder aansluiting op de riolering moet bijgevolg word<strong>en</strong> verstaan :<br />
aansluiting door afvoer of onder druk.<br />
De aansluiting op de riolering moet gebeur<strong>en</strong> volg<strong>en</strong>s de technische<br />
voorschrift<strong>en</strong> die door de geme<strong>en</strong>te word<strong>en</strong> opgelegd. Figuur 1 wordt<br />
<strong>en</strong>kel als voorbeeld gegev<strong>en</strong>.<br />
Er mag niet word<strong>en</strong> verget<strong>en</strong> dat de aansluiting<strong>en</strong> moet<strong>en</strong> voorzi<strong>en</strong><br />
zijn van e<strong>en</strong> toegankelijke inspectieput, op e<strong>en</strong> zodanige plaats dat de<br />
controle van de hoeveelheid <strong>en</strong> van de kwaliteit van het afvalwater in<br />
alle omstandighed<strong>en</strong> mogelijk is.<br />
De aansluiting<strong>en</strong> word<strong>en</strong> uitgevoerd volg<strong>en</strong>s e<strong>en</strong> rechtlijnig tracé <strong>en</strong><br />
met e<strong>en</strong> minimumhelling van 2%, t<strong>en</strong>zij dat weg<strong>en</strong>s de aanwezigheid<br />
van plaatselijke obstakels niet mogelijk is. De binn<strong>en</strong>diameter van<br />
de leiding<strong>en</strong> bedraagt meestal 15 cm. Betonn<strong>en</strong> buiz<strong>en</strong> (die conform<br />
zijn met de richtlijn<strong>en</strong> van de norm<strong>en</strong> NBN EN 1916 <strong>en</strong> NBN B21-106<br />
voor buiz<strong>en</strong> die niet aan e<strong>en</strong> inw<strong>en</strong>dige druk word<strong>en</strong> blootgesteld <strong>en</strong><br />
van de norm NBN EN 641 voor de buiz<strong>en</strong> die wel aan e<strong>en</strong> inw<strong>en</strong>dige<br />
druk word<strong>en</strong> blootgesteld) zijn hiervoor uitstek<strong>en</strong>d geschikt. Zij<br />
hebb<strong>en</strong> immers e<strong>en</strong> heel goede druksterkte <strong>en</strong> zijn gemakkelijk<br />
vervoerbaar (l<strong>en</strong>gte 1 meter). Bov<strong>en</strong>di<strong>en</strong> is het binn<strong>en</strong>oppervlak<br />
van <strong>beton</strong>n<strong>en</strong> buiz<strong>en</strong> geschikt voor de afvoer van afvalwater in alle<br />
omstandighed<strong>en</strong> (zie kaderstuk op volg<strong>en</strong>de pagina).<br />
Iedere aansluiting op e<strong>en</strong> hoofdleiding gebeurt door middel van e<strong>en</strong><br />
speciaal onderdeel (aansluitstuk) dat in e<strong>en</strong> op<strong>en</strong>ing in de buis wordt<br />
bevestigd. De op<strong>en</strong>ing wordt aangebracht tijd<strong>en</strong>s de fabricage van<br />
de buis of wordt ter plaatse geboord zonder de buis te beschadig<strong>en</strong>.<br />
Het aansluitstuk wordt met e<strong>en</strong> soepele waterdichte voeg op de<br />
riolering bevestigd <strong>en</strong> mag aan de binn<strong>en</strong>kant van de buis niet meer<br />
dan 3 cm uitspring<strong>en</strong>. Het aansluitstuk bevindt zich best ter hoogte<br />
van de bov<strong>en</strong>welving van de buis, of in ieder geval in het bov<strong>en</strong>ste<br />
derde ervan, zodat het afvalwater niet naar het gebouw wordt<br />
teruggestuwd wanneer de riolering volloopt.<br />
E<strong>en</strong> aantal voorzorgsmaatregel<strong>en</strong> zijn ev<strong>en</strong>e<strong>en</strong>s nuttig:<br />
- indi<strong>en</strong> mogelijk reg<strong>en</strong>water <strong>en</strong> afvalwater gescheid<strong>en</strong> houd<strong>en</strong> tot<br />
aan de gr<strong>en</strong>s met het op<strong>en</strong>baar domein, zodat later e<strong>en</strong> gescheid<strong>en</strong><br />
afvoer kan word<strong>en</strong> gerealiseerd zonder het tracé te moet<strong>en</strong><br />
wijzig<strong>en</strong> ;<br />
- ge<strong>en</strong> bom<strong>en</strong> plant<strong>en</strong> waarvan de kruin reikt tot bov<strong>en</strong> de plaats<br />
waar zich de rioolaansluiting bevindt <strong>en</strong> die veel water nodig<br />
hebb<strong>en</strong> : de wortels van die bom<strong>en</strong> kunn<strong>en</strong> immers snel door e<strong>en</strong><br />
gebrekkige voeg dring<strong>en</strong> <strong>en</strong> de buis verstopp<strong>en</strong> ;<br />
- indi<strong>en</strong> mogelijk e<strong>en</strong> inspectieput voorzi<strong>en</strong> aan de gr<strong>en</strong>s met<br />
het op<strong>en</strong>baar domein of in het trottoir : dit vergemakkelijkt e<strong>en</strong><br />
ev<strong>en</strong>tuele reiniging achteraf <strong>en</strong> maakt het mogelijk het geloosde<br />
water te controler<strong>en</strong> ;<br />
- de aansluiting op e<strong>en</strong> diepte van minst<strong>en</strong>s 0,9 meter aanbr<strong>en</strong>g<strong>en</strong><br />
om ze te bescherm<strong>en</strong> teg<strong>en</strong> vorst <strong>en</strong> overbelasting ;<br />
- de aanaarding of de diepte aanpass<strong>en</strong> indi<strong>en</strong> op de plaats van de<br />
aansluiting voertuig<strong>en</strong> zull<strong>en</strong> rijd<strong>en</strong> ;<br />
- e<strong>en</strong> vetafscheider voorzi<strong>en</strong> bij grootkeuk<strong>en</strong>s <strong>en</strong> restaurants, om te<br />
vermijd<strong>en</strong> dat de aansluiting verstopt raakt door vet dat zich op<br />
de koude buiswand vastzet ;<br />
- e<strong>en</strong> septische put voorzi<strong>en</strong> voor fecaal water als de helling van e<strong>en</strong><br />
deel van de aansluiting minder dan 2% bedraagt.<br />
5
OPPERVLAKTETOESTAND VAN BETONBUIZEN<br />
E<strong>en</strong> kanalisatie heeft als functie het industrieel <strong>en</strong> huishoudelijk<br />
afvalwater <strong>en</strong> het reg<strong>en</strong>water in alle omstandighed<strong>en</strong> af te voer<strong>en</strong>.<br />
Naast de helling van de leiding, de aard van het efflu<strong>en</strong>t <strong>en</strong> zijn<br />
snelheid, is ook de ruwheid van de buiswand e<strong>en</strong> belangrijke<br />
factor bij de hydraulische berek<strong>en</strong>ing van e<strong>en</strong> leiding.<br />
Het Laboratoire de Génie Civil <strong>en</strong> de Service d’Hydraulique<br />
van de Université Catholique de Louvain (UCL) hebb<strong>en</strong> aan de<br />
hand van experim<strong>en</strong>t<strong>en</strong> de ruwheidscoëfficiënt<strong>en</strong> van Manning-<br />
Strickler bepaald van 3 verschill<strong>en</strong>de types leiding<strong>en</strong>: <strong>beton</strong>, gres<br />
<strong>en</strong> gietijzer.<br />
De coëfficiënt<strong>en</strong> word<strong>en</strong> bepaald door de rechtstreekse meting<br />
van de verhouding tuss<strong>en</strong> de hoogte van het water/debiet in de<br />
geteste leiding<strong>en</strong>.<br />
Voor e<strong>en</strong> uniforme afvoer bestaat er e<strong>en</strong> e<strong>en</strong>duidige verhouding<br />
tuss<strong>en</strong> het debiet <strong>en</strong> de diepte van het water. Deze verhouding<br />
wordt de uniforme hoogte hu g<strong>en</strong>oemd <strong>en</strong> wordt gewoonlijk<br />
beschrev<strong>en</strong> door de formules van Manning <strong>en</strong> Strickler:<br />
6<br />
Q = 1 A R 2/3 1/2 2/3 1/2<br />
S = K A R S<br />
n h 0 h 0<br />
In deze formule is :<br />
- Q het debiet;<br />
- A de bevochtigde zone van de sectie ;<br />
- Rh de hydraulische straal van de sectie, gedefinieerd als de<br />
verhouding van de bevochtigde zone A tot de bevochtigde<br />
omtrek P ;<br />
- So de helling van de bodem van de leiding ;<br />
- n de ruwheidscoëfficiënt van Manning ;<br />
- <strong>en</strong> K de ruwheidscoëfficiënt van Strickler (K= 1/n).<br />
Op basis van de geteste debietwaard<strong>en</strong>, de gemet<strong>en</strong> waterhoogtes<br />
<strong>en</strong> de formules hierbov<strong>en</strong> word<strong>en</strong> de ruwheidscoëfficiënt<strong>en</strong> van<br />
Manning (n) <strong>en</strong> Strickler (K) bepaald. De waard<strong>en</strong> voor n <strong>en</strong> K<br />
variër<strong>en</strong> respectievelijk als volgt :<br />
- <strong>beton</strong> : 0,010 - 0,011 s/m1/3 <strong>en</strong> 90 - 100 m1/3 /s ;<br />
- gietijzer : 0,008 - 0,011 s/m1/3 <strong>en</strong> 95 - 120 m1/3 /s ;<br />
- gres : 0,011 - 0,012 s/m1/3 <strong>en</strong> 80 - 90 m1/3 /s.<br />
Deze resultat<strong>en</strong> ton<strong>en</strong> aan dat leiding<strong>en</strong> in gres ruwer zijn<br />
(n groter <strong>en</strong> K kleiner) dan leiding<strong>en</strong> in <strong>beton</strong>. Leiding<strong>en</strong> in<br />
gietijzer zijn daar<strong>en</strong>teg<strong>en</strong> gladder. Rek<strong>en</strong>ing houd<strong>en</strong>d<br />
met de precisie van de meting<strong>en</strong> zijn de verschill<strong>en</strong> tuss<strong>en</strong><br />
de verkreg<strong>en</strong> ruwheidscoëfficiënt<strong>en</strong> slechts in geringe mate<br />
significant. Redelijkerwijs mag daarom word<strong>en</strong> gesteld dat de<br />
ruwheidscoëfficiënt<strong>en</strong> voor de 3 types buiz<strong>en</strong> vergelijkbaar zijn.<br />
Fig. 2 - Drinkwaterverbruik<br />
[bron : VMM - Vlaamse Milieumaatschappij]<br />
HET BEHEER VAN REGENWATER<br />
De gebeurt<strong>en</strong>iss<strong>en</strong> van de afgelop<strong>en</strong> jar<strong>en</strong> ton<strong>en</strong> het aan : hoge<br />
waterstand<strong>en</strong>, modderstrom<strong>en</strong> <strong>en</strong> overstroming<strong>en</strong> die <strong>en</strong>orme schade<br />
aanricht<strong>en</strong>, kom<strong>en</strong> steeds vaker voor. Dit is ge<strong>en</strong> toeval, vermits het<br />
beheer van het reg<strong>en</strong>water in stedelijke zones over het algeme<strong>en</strong><br />
beperkt blijft tot de systematische afvoer via de riol<strong>en</strong>. Deze riol<strong>en</strong><br />
volstaan echter niet altijd. Bov<strong>en</strong>di<strong>en</strong> voer<strong>en</strong> ze het water zeer snel af<br />
naar de rivier<strong>en</strong>, met wateroverlast tot gevolg.<br />
Toch zijn dergelijke ramp<strong>en</strong> te vermijd<strong>en</strong>. Indi<strong>en</strong> van bij de ontwerpfase<br />
voorrang wordt verle<strong>en</strong>d aan de opvang of de natuurlijke infiltratie<br />
van het reg<strong>en</strong>water, zou dit de situatie al kunn<strong>en</strong> verbeter<strong>en</strong>. Deze<br />
vorm van beheer, die intuss<strong>en</strong> al wordt toegepast in Zwitserland<br />
(wettelijke bepaling), zorgt ervoor dat de natuurlijke cycli voor de<br />
voeding van de grondwaterlag<strong>en</strong> word<strong>en</strong> gerespecteerd <strong>en</strong> dat de<br />
rivier<strong>en</strong> minder vaak piekdebiet<strong>en</strong> moet<strong>en</strong> verwerk<strong>en</strong>.<br />
Er bestaan verschill<strong>en</strong>de mogelijkhed<strong>en</strong> om overal waar dat mogelijk<br />
is, de natuurlijke insijpeling van het water te bevorder<strong>en</strong>: opslag in<br />
watertanks (1), rechtstreekse infiltratie (2) <strong>en</strong> ret<strong>en</strong>tie (vertraagde<br />
afvoer) (3). Overig<strong>en</strong>s kan op plaats<strong>en</strong> waar rechtstreekse infiltratie<br />
noch ret<strong>en</strong>tie mogelijk zijn, het water vaak nog via got<strong>en</strong> naar<br />
infiltratie- of ret<strong>en</strong>tiezones word<strong>en</strong> afgeleid.<br />
1. Opslag van reg<strong>en</strong>water in watertanks<br />
Bewustmakingscampagnes voor e<strong>en</strong> verstandig gebruik van<br />
reg<strong>en</strong>water in het huishoud<strong>en</strong> pass<strong>en</strong> volledig in de context van<br />
duurzaam beheer van water. Er bestaan heel wat red<strong>en</strong><strong>en</strong> om<br />
reg<strong>en</strong>water te gebruik<strong>en</strong>:<br />
- ecologisch<br />
De grondwaterlag<strong>en</strong> word<strong>en</strong> minder aangesprok<strong>en</strong>. Dankzij<br />
de scheikundige k<strong>en</strong>merk<strong>en</strong> van reg<strong>en</strong>water hoev<strong>en</strong> minder<br />
schoonmaakproduct<strong>en</strong> te word<strong>en</strong> gebruikt, wat dan weer e<strong>en</strong><br />
gunstige invloed heeft op de eutrofiëring van de rivier<strong>en</strong>. E<strong>en</strong><br />
groter gebruik van reg<strong>en</strong>water leidt tot e<strong>en</strong> geringere verdunning<br />
van het afvalwater in de riol<strong>en</strong> <strong>en</strong> bijgevolg tot e<strong>en</strong> betere werking<br />
van de zuiveringsstations.<br />
- economisch<br />
Lager verbruik van leidingwater vertaalt zich in e<strong>en</strong> kleinere<br />
factuur. Het gebruik van reg<strong>en</strong>water <strong>en</strong> de afvoer ervan als<br />
afvalwater zijn gratis.<br />
- praktisch<br />
Reg<strong>en</strong>water is van nature zacht <strong>en</strong> van goede kwaliteit. Het<br />
voorkomt ketelste<strong>en</strong>vorming in waterleiding<strong>en</strong> <strong>en</strong> wasmachine.<br />
Er kan word<strong>en</strong> bespaard op waterverzachters.<br />
Niet-drinkbaar water kan in heel wat huishoudelijke toepassing<strong>en</strong><br />
word<strong>en</strong> gebruikt : WC, wasmachine, schoonmaak (huis, auto,...),<br />
douche, tuin,...<br />
Figuur 2 toont waar het water binn<strong>en</strong> e<strong>en</strong> gezin naartoe gaat. Wie<br />
reg<strong>en</strong>water gebruikt voor de post<strong>en</strong> die hierbov<strong>en</strong> werd<strong>en</strong> opgesomd,<br />
kan meer dan 50 % bespar<strong>en</strong> op zijn verbruik van leidingwater.<br />
Tabel 2 - Minimumcapaciteit voor reg<strong>en</strong>watertanks
Figuur 3 illustreert schematisch hoe reg<strong>en</strong>water in het huishoud<strong>en</strong><br />
kan word<strong>en</strong> gevaloriseerd :<br />
- Dak<br />
Dakbedekking<strong>en</strong> op basis van teer word<strong>en</strong> best niet gebruikt. Zij<br />
kunn<strong>en</strong> immers koolwaterstoff<strong>en</strong> afgev<strong>en</strong>.<br />
- Voorfilter<br />
Hiermee word<strong>en</strong> dode blader<strong>en</strong> teg<strong>en</strong>gehoud<strong>en</strong> voordat het water<br />
in de watertank terecht komt.<br />
Aan de uitgang van de pompinstallatie kan ev<strong>en</strong>tueel e<strong>en</strong> filter<br />
word<strong>en</strong> voorzi<strong>en</strong> met maz<strong>en</strong> van ongeveer 20 micrometer. Hiermee<br />
kunn<strong>en</strong> fijne deeltjes word<strong>en</strong> teg<strong>en</strong>gehoud<strong>en</strong>. Dit volstaat ev<strong>en</strong>wel<br />
niet om het water drinkbaar te mak<strong>en</strong>.<br />
- Watertank<br />
Wie e<strong>en</strong> watertank wil met e<strong>en</strong> maximum capaciteit, zodat al<br />
het water van het dak kan word<strong>en</strong> opgevang<strong>en</strong>, moet rek<strong>en</strong>ing<br />
houd<strong>en</strong> met het nadeel dat het water langer in de tank blijft staan.<br />
De watertank wordt dan ook beter gedim<strong>en</strong>sioneerd op basis van<br />
1000 liter per 20 m2 dakoppervlakte (horizontale projectie). Voor<br />
e<strong>en</strong> oppervlakte van 50 m2 volstaat dus e<strong>en</strong> tank met e<strong>en</strong> inhoud<br />
van 3000 liter. Hierbij speelt ook de oriëntatie van het dak t<strong>en</strong><br />
opzichte van de overheers<strong>en</strong>de reg<strong>en</strong>richting e<strong>en</strong> rol. Tabel 2 geeft<br />
de minimumcapaciteit<strong>en</strong> voor reg<strong>en</strong>watertanks volg<strong>en</strong>s de ‘Code<br />
van goede praktijk’ in Vlaander<strong>en</strong>.<br />
Het is aangerad<strong>en</strong> om e<strong>en</strong> watertank in <strong>beton</strong> te gebruik<strong>en</strong>,<br />
want met deze laatste kan het natuurlijke zuurgehalte van het<br />
reg<strong>en</strong>water word<strong>en</strong> g<strong>en</strong>eutraliseerd.<br />
Fig. 3 - Reg<strong>en</strong>waterinstallatie<br />
Op <strong>beton</strong>n<strong>en</strong> wand<strong>en</strong> hecht<strong>en</strong> zich bov<strong>en</strong>di<strong>en</strong> – in teg<strong>en</strong>stelling<br />
tot watertanks in kunststofmaterial<strong>en</strong> – micro-organism<strong>en</strong> vast,<br />
die de organische materie afbrek<strong>en</strong> <strong>en</strong> zo het water zuiver<strong>en</strong>. De<br />
watertank kan gefabriceerd zijn (zie kaderstuk ‘Geprefabriceerde<br />
bekuiping<strong>en</strong> in <strong>beton</strong>’) of ter plaatse word<strong>en</strong> gegot<strong>en</strong>.<br />
- Overloop<br />
Deze wordt aangeslot<strong>en</strong> op e<strong>en</strong> verspreidingssyssteem (infiltratie<br />
in de bodem) of e<strong>en</strong> beek, maar zeker niet op e<strong>en</strong> riolering die<br />
met e<strong>en</strong> zuiveringsstation is verbond<strong>en</strong>. Dit veroorzaakt immers<br />
e<strong>en</strong> verdunning van het te behandel<strong>en</strong> water, hetge<strong>en</strong> de goede<br />
werking van het station schaadt.<br />
Niet te verget<strong>en</strong> bij de keuze van de installatie van e<strong>en</strong><br />
reg<strong>en</strong>watertank :<br />
• Het verdi<strong>en</strong>t aanbeveling om beide dakvlakk<strong>en</strong> van e<strong>en</strong> huis<br />
aan te sluit<strong>en</strong>. Vermijd vooral dat <strong>en</strong>kel de noordoostkant wordt<br />
aangeslot<strong>en</strong>.<br />
• Bij klassieke huiz<strong>en</strong> volstaat de dakoppervlakte niet om aan alle<br />
behoeft<strong>en</strong> in huishoudelijk water te voldo<strong>en</strong>. Zij volstaat nochtans<br />
bijna altijd indi<strong>en</strong> het gebruik beperkt blijft tot de wasmachine, het<br />
schoonmak<strong>en</strong> <strong>en</strong> het sproei<strong>en</strong> van de tuin.<br />
• Bij e<strong>en</strong> nieuwbouw mag word<strong>en</strong> gerek<strong>en</strong>d met e<strong>en</strong> relatief groot<br />
reg<strong>en</strong>waterverbruik, aangezi<strong>en</strong> de installatiekost laag is.<br />
• De installatie van e<strong>en</strong> watertank met e<strong>en</strong> nuttig volume van<br />
minimum 5 m3 is zeker gerechtvaardigd in onze strek<strong>en</strong>.<br />
7
8<br />
PREFAB BEKUIPINGEN IN BETON VOOR REGENWATERTANKS, SEPTISCHE PUTTEN EN ZUIVERINGSINSTALLATIES VOOR<br />
HUISHOUDELIJK AFVALWATER<br />
De <strong>beton</strong>industrie biedt e<strong>en</strong> ruim gamma aan prefab bekuiping<strong>en</strong><br />
aan, in ongewap<strong>en</strong>d of gewap<strong>en</strong>d <strong>beton</strong>, of in staalvezel<strong>beton</strong>.<br />
Bekuiping<strong>en</strong> voorzi<strong>en</strong> van het BENOR-merk zijn conform met<br />
de technische voorschrift<strong>en</strong> PTV 114. Dit docum<strong>en</strong>t vormt e<strong>en</strong><br />
aanvulling bij de algem<strong>en</strong>e PTV 100 voor <strong>beton</strong>product<strong>en</strong> bestemd<br />
voor infrastructuurwerk<strong>en</strong>. De BENOR-lic<strong>en</strong>tie wordt toegek<strong>en</strong>d<br />
door PROBETON.<br />
Deze PTV’s bevatt<strong>en</strong> technische specificaties met betrekking tot<br />
de material<strong>en</strong> voor de bekuiping<strong>en</strong> <strong>en</strong> de karakteristiek<strong>en</strong> van<br />
afgewerkte reg<strong>en</strong>watertanks. Enkele voorbeeld<strong>en</strong> :<br />
• De druksterkte van <strong>beton</strong> gemet<strong>en</strong> op kubuss<strong>en</strong> met zijde<br />
150 mm moet minst<strong>en</strong>s 45 N/ mm2 bedrag<strong>en</strong>.<br />
• De waterabsorptie door onderdompeling, gemet<strong>en</strong> op<br />
proefstukk<strong>en</strong> afkomstig uit de <strong>beton</strong>tank, mag niet groter zijn<br />
dan 6,5%.<br />
• De fabricagemat<strong>en</strong> van de bekuiping moet<strong>en</strong> voldo<strong>en</strong> aan de<br />
volg<strong>en</strong>de eis<strong>en</strong> :<br />
- de wand<strong>en</strong> van e<strong>en</strong> tank in gewap<strong>en</strong>d <strong>beton</strong> zijn minst<strong>en</strong>s<br />
70 mm dik ;<br />
- de toegangsop<strong>en</strong>ing voor person<strong>en</strong> tot de tank bedraagt<br />
minst<strong>en</strong>s 60 cm. Deze waarde wordt vermeerderd tot 70 cm<br />
indi<strong>en</strong> de verbindingsschacht tuss<strong>en</strong> de bov<strong>en</strong>kant van de kuip<br />
<strong>en</strong> maaiveld langer is dan 1 m. Voor tanks niet toegankelijk<br />
voor person<strong>en</strong> <strong>en</strong> met e<strong>en</strong> capaciteit kleiner dan 6 m3 bedraagt<br />
de toegangsop<strong>en</strong>ing 40 cm.<br />
• De inlaat- <strong>en</strong> uitlaatop<strong>en</strong>ing<strong>en</strong> zijn zodanig dat de nominale<br />
binn<strong>en</strong>diameter (DN) van de aangeslot<strong>en</strong> buiz<strong>en</strong> niet kleiner is<br />
dan :<br />
- 100 mm voor alle reg<strong>en</strong>waterputt<strong>en</strong>, voor septische putt<strong>en</strong> met<br />
e<strong>en</strong> nominale capaciteit tot 6 m3 <strong>en</strong> voor waterzuiveringsinstallaties<br />
met e<strong>en</strong> nominaal waterdebiet tot 4 m3 per dag ;<br />
- 150 mm voor septische putt<strong>en</strong> met e<strong>en</strong> nominale capaciteit van<br />
meer dan 6 m3 <strong>en</strong> voor waterzuiveringsinstallaties met e<strong>en</strong><br />
nominaal waterdebiet van meer dan 4 m3 per dag.<br />
Grote <strong>beton</strong>n<strong>en</strong> tanks in zelfverdicht<strong>en</strong>d <strong>beton</strong> [foto’s Eloy&zoon].<br />
Wat de mechanische sterkte van de kuip betreft, moet de produc<strong>en</strong>t<br />
de volg<strong>en</strong>de informatie opgev<strong>en</strong>:<br />
• de maximum plaatsingsdiepte ;<br />
• de maximumhoogte van het grondwater bov<strong>en</strong> de maximum<br />
plaatsingsdiepte van de kuip ;<br />
• de verkeersklasse :<br />
- A15 als er ge<strong>en</strong> voertuig<strong>en</strong> over rijd<strong>en</strong> ;<br />
- B125 bij lichte voertuig<strong>en</strong> ;<br />
- C250 bij licht wegverkeer (o.a. parkeerterrein<strong>en</strong>) ;<br />
- D400 bij gewoon wegverkeer.<br />
Tev<strong>en</strong>s moet word<strong>en</strong> vermeld dat PTV 114 e<strong>en</strong> eis stelt inzake<br />
waterdichtheid. Die is van toepassing voor de volledige tank <strong>en</strong><br />
voor de verbindingsschacht (indi<strong>en</strong> aanwezig).<br />
De prefabrikant<strong>en</strong> bied<strong>en</strong> e<strong>en</strong> breed assortim<strong>en</strong>t watertanks aan<br />
met e<strong>en</strong> inhoud van 1500 tot 20000 liter. Het is ook mogelijk<br />
om verschill<strong>en</strong>de watertanks onderling te verbind<strong>en</strong> om zo de<br />
capaciteit te vergrot<strong>en</strong>. In dat geval word<strong>en</strong> de watertanks op<br />
e<strong>en</strong> 15 tot 20 cm dikke plaat in gewap<strong>en</strong>d <strong>beton</strong> van sterkteklasse<br />
C20/25 geplaatst, zodat ze niet onderhevig zijn aan differ<strong>en</strong>tiële<br />
zetting. Hun gewicht varieert van 1100 kg voor e<strong>en</strong> watertank van<br />
1500 liter, tot 6500 kg voor e<strong>en</strong> watertank van 10 000 liter, of zelfs<br />
11 000 kg voor e<strong>en</strong> watertank met e<strong>en</strong> capaciteit van 20 000 liter.<br />
Met het oog op e<strong>en</strong> perfecte afdichting ter hoogte van de<br />
aansluiting<strong>en</strong>, word<strong>en</strong> de perforaties in de wand<strong>en</strong> van de tank <strong>en</strong><br />
de plaatsing van de flexibele pakking<strong>en</strong> in kunststof bij voorkeur<br />
in de fabriek uitgevoerd.<br />
Naast deze ‘klassieke’ format<strong>en</strong> mak<strong>en</strong> bepaalde prefabrikant<strong>en</strong><br />
ook monolithische reservoirs met aanzi<strong>en</strong>lijk grotere capaciteit<strong>en</strong>,<br />
namelijk 50 of zelfs 60 m3 . Deze volumes kunn<strong>en</strong> bov<strong>en</strong>di<strong>en</strong> nog<br />
opgevoerd word<strong>en</strong>. Vermits het moduleerbare elem<strong>en</strong>t<strong>en</strong> betreft,<br />
zijn volumes van 200 à 300 m3 gemakkelijk haalbaar. Het transport<br />
van dergelijke elem<strong>en</strong>t<strong>en</strong> valt nog binn<strong>en</strong> de limiet<strong>en</strong> van het<br />
normale wegvervoer.<br />
Vermeld<strong>en</strong> we t<strong>en</strong>slotte nog dat het voor de <strong>beton</strong>formulering<br />
mogelijk is het gebruik van HSR-LA-cem<strong>en</strong>t te eis<strong>en</strong>, indi<strong>en</strong> het<br />
<strong>beton</strong> blootgesteld zal word<strong>en</strong> aan afvalwaters die sulfat<strong>en</strong> of<br />
andere agressieve stoff<strong>en</strong> bevatt<strong>en</strong>.
PLAATSING VAN EEN BETONNEN KUIP<br />
(reg<strong>en</strong>watertank, vetafscheider, septische put, individuele waterzuiveringsinstallatie)<br />
1. Grondwerk<strong>en</strong><br />
De bodem van de uitgegrav<strong>en</strong> put moet volkom<strong>en</strong> vlak zijn.<br />
De breedte van de put is gelijk aan de buit<strong>en</strong>diameter van de<br />
bekuiping, plus twee keer 50 cm werkruimte errond. De diepte<br />
wordt berek<strong>en</strong>d op basis van de totale hoogte van de bekuiping, de<br />
dikte van de laag gestabiliseerd zand of de funderingsplaat in <strong>beton</strong><br />
(15 tot 20 cm dik), de niveau’s van aanvoer- <strong>en</strong> afvoerbuiz<strong>en</strong>. Zo<br />
moet word<strong>en</strong> gerek<strong>en</strong>d met e<strong>en</strong> helling van 2 tot 4 % voor de aan<br />
te sluit<strong>en</strong> buiz<strong>en</strong> voor afvalwater <strong>en</strong> van 0,5 tot 1 % voor gezuiverd<br />
water of reg<strong>en</strong>water. Wat de afdekking met aarde betreft, zijn de<br />
bekuiping<strong>en</strong> voorzi<strong>en</strong> van e<strong>en</strong> bov<strong>en</strong>plaat met e<strong>en</strong> drukweerstand<br />
die overe<strong>en</strong>komt met e<strong>en</strong> laag aarde van ongeveer 80 cm. Als die<br />
afdeklaag meer dan 80 cm dik is, moet e<strong>en</strong> verdeelplaat word<strong>en</strong><br />
voorzi<strong>en</strong> in gewap<strong>en</strong>d <strong>beton</strong>. Hetzelfde geldt indi<strong>en</strong> bov<strong>en</strong> de<br />
bekuiping wegverkeer rijdt.<br />
2. Fundering<br />
Om de spanning<strong>en</strong> in het <strong>beton</strong> in de bodem van de bekuiping te<br />
beperk<strong>en</strong>, moet onder de bekuiping e<strong>en</strong> stabiel, drag<strong>en</strong>d <strong>en</strong> perfect<br />
horizontaal funderingsbed word<strong>en</strong> aangebracht. E<strong>en</strong> correcte<br />
funderingslaag is 15 tot 20 cm dik <strong>en</strong> wordt in het geval van e<strong>en</strong><br />
verharde <strong>beton</strong>n<strong>en</strong> funderingsplaat afgewerkt met e<strong>en</strong> uitvlaklaag<br />
van zand. Het zandoppervlak moet vlak zijn <strong>en</strong> horizontaal. De<br />
zandlaag wordt geëff<strong>en</strong>d <strong>en</strong> verdicht, zodat de bekuiping nerg<strong>en</strong>s<br />
op e<strong>en</strong> hard of zwak punt steunt.<br />
Aard van de onderlaag in functie van het verkeer<br />
Verdeelplaat in gewap<strong>en</strong>d <strong>beton</strong><br />
Afhankelijk van de verkeersklasse zal de funderingslaag word<strong>en</strong><br />
uitgevoerd in zand, in zand-cem<strong>en</strong>t of in <strong>beton</strong> van sterkteklasse<br />
C20/25. Ze moet over de volledige omtrek breder zijn dan de<br />
bekuiping.<br />
3. Transport <strong>en</strong> plaatsing<br />
Omdat e<strong>en</strong> <strong>beton</strong>n<strong>en</strong> bekuiping relatief zwaar is, wordt gebruik<br />
gemaakt van e<strong>en</strong> kraanwag<strong>en</strong>. Vooraf moet word<strong>en</strong> nagegaan of<br />
die kraanwag<strong>en</strong> tot bij de put kan rijd<strong>en</strong>.<br />
4. Aanaarding <strong>en</strong> aansluiting<strong>en</strong><br />
Onmiddellijk na de plaatsing wordt de ruimte rond de bekuiping<br />
tot op de gew<strong>en</strong>ste hoogte opgevuld met grond waarin ge<strong>en</strong><br />
stukk<strong>en</strong> rots of verhard zand-cem<strong>en</strong>t zitt<strong>en</strong>. De verdichting<br />
gebeurt in lag<strong>en</strong> van maximum 50 cm dik.<br />
Indi<strong>en</strong> de grondwaterlaag niet diep zit, moet de tank na het<br />
aanaard<strong>en</strong> gedeeltelijk word<strong>en</strong> gevuld, om te vermijd<strong>en</strong> dat hij<br />
omhoog wordt gestuwd.<br />
Vervolg<strong>en</strong>s word<strong>en</strong> de aansluiting<strong>en</strong> gerealiseerd door middel<br />
van te voorzi<strong>en</strong>e op<strong>en</strong>ing<strong>en</strong> (of vooraf aangebrachte perforaties).<br />
De leiding<strong>en</strong> word<strong>en</strong> aangeslot<strong>en</strong> met behulp van soepele<br />
aansluiting<strong>en</strong> (b.v. pakking in elastomeer of rubber), die de<br />
natuurlijke zetting<strong>en</strong> van de grond na de definitieve aanaarding<br />
opvang<strong>en</strong>.<br />
Fundering<br />
9
2. Rechtstreekse insijpeling<br />
Het water infiltreert best zoveel mogelijk ter plaatse. Deze rechtstreekse<br />
insijpeling is mogelijk op niet-bedekte natuurlijke bodems (grasveld<strong>en</strong>,<br />
weid<strong>en</strong>,...) of terrass<strong>en</strong>, parkeerterrein<strong>en</strong>, <strong>en</strong>z... die speciaal werd<strong>en</strong><br />
voorzi<strong>en</strong> van e<strong>en</strong> waterdoorlat<strong>en</strong>de bodembedekking (straatst<strong>en</strong><strong>en</strong>,<br />
grastegels).<br />
De mogelijkhed<strong>en</strong> voor rechtstreekse infiltratie zijn afhankelijk van<br />
de doorlat<strong>en</strong>dheid van de bodem <strong>en</strong> van het grondwaterniveau.<br />
De doorlat<strong>en</strong>dheid kan word<strong>en</strong> geschat op basis van de aard van<br />
de bodem. Tabel 3 geeft voor verschill<strong>en</strong>de types bodem de door<br />
lat<strong>en</strong>dheidscoëfficiënt k (weergegev<strong>en</strong> in m3 /s/m2 ). Die coëfficiënt<br />
komt overe<strong>en</strong> met het volume water dat per tijdse<strong>en</strong>heid door e<strong>en</strong><br />
bepaalde oppervlakte dringt.<br />
Het grondwaterniveau moet zich op minst<strong>en</strong>s 0,7 meter diepte<br />
bevind<strong>en</strong>. Als dat niet het geval is, zal de infiltratie meer tijd in beslag<br />
nem<strong>en</strong> <strong>en</strong> zal de drainer<strong>en</strong>de bedekking veeleer de rol vervull<strong>en</strong> van<br />
e<strong>en</strong> tijdelijke opslagruimte voor het water. Indi<strong>en</strong> de bedekking die<br />
taak niet aankan, kunn<strong>en</strong> overstroming<strong>en</strong> ontstaan, t<strong>en</strong>zij er aan de<br />
oppervlakte e<strong>en</strong> afvoersysteem via got<strong>en</strong> is voorzi<strong>en</strong>.<br />
Indi<strong>en</strong> de rechtstreekse insijpelingszone zich vlak naast e<strong>en</strong> gebouw<br />
bevindt, di<strong>en</strong>t e<strong>en</strong> dichtheidsmembraan te word<strong>en</strong> geplaatst langs<br />
de mur<strong>en</strong>, vooral langs de keldermur<strong>en</strong>. Bov<strong>en</strong>di<strong>en</strong> is het altijd<br />
verstandig om op het laagste punt e<strong>en</strong> draineerbuis te legg<strong>en</strong> <strong>en</strong> voor<br />
de afvoer van het water e<strong>en</strong> helling van minst<strong>en</strong>s 1 % naar buit<strong>en</strong> te<br />
voorzi<strong>en</strong>.<br />
Waterdoorlat<strong>en</strong>de <strong>beton</strong>n<strong>en</strong> straatst<strong>en</strong><strong>en</strong> als bodembekleding<br />
Er bestaan 3 types drainer<strong>en</strong>de bestratingsproduct<strong>en</strong> in <strong>beton</strong>:<br />
- bestratingsproduct<strong>en</strong> met e<strong>en</strong> draineringsop<strong>en</strong>ing : deze product<strong>en</strong><br />
zijn van <strong>beton</strong> met geslot<strong>en</strong> structuur, maar ze hebb<strong>en</strong> e<strong>en</strong><br />
zodanige vorm dat de bodembedekking waartoe ze di<strong>en</strong><strong>en</strong>,<br />
op<strong>en</strong>ing<strong>en</strong> vertoont ;<br />
- bestratingsproduct<strong>en</strong> met verbrede voeg<strong>en</strong> : het <strong>beton</strong> heeft e<strong>en</strong><br />
geslot<strong>en</strong> structuur, de straatst<strong>en</strong><strong>en</strong> zijn voorzi<strong>en</strong> van afstandhouders<br />
<strong>en</strong>/ of inkeping<strong>en</strong> (zie foto) ;<br />
- poreuze bestratingsproduct<strong>en</strong> : dit zijn bestratingsproduct<strong>en</strong><br />
gemaakt van <strong>beton</strong> met op<strong>en</strong> structuur.<br />
De product<strong>en</strong> met het BENOR-merk voldo<strong>en</strong> aan de technische<br />
voorschrift<strong>en</strong> PTV 122 van PROBETON. Dit docum<strong>en</strong>t omvat niet<br />
alle<strong>en</strong> informatie over afmeting<strong>en</strong> <strong>en</strong> vormk<strong>en</strong>merk<strong>en</strong>, maar ook<br />
over de minimum mechanische <strong>en</strong> fysieke eig<strong>en</strong>schapp<strong>en</strong> van deze<br />
product<strong>en</strong>. Zo vermeldt het ondermeer dat de doorlat<strong>en</strong>dheidscoëfficiënt<br />
gemiddeld niet minder mag bedrag<strong>en</strong> dan 5,4.10-5 m/s<br />
(5,0.10-5 m/s individueel).<br />
De keuze van het type <strong>beton</strong>n<strong>en</strong> bestrating wordt vooral bepaald<br />
door de plaats waar de bestrating zal word<strong>en</strong> toegepast. Betonn<strong>en</strong><br />
bestrating<strong>en</strong> met verbrede voeg<strong>en</strong> of met drainer<strong>en</strong>de op<strong>en</strong>ing<strong>en</strong> zijn<br />
bijzonder geschikt voor industriële terrein<strong>en</strong>, resid<strong>en</strong>tiële wijk<strong>en</strong> met<br />
weinig verkeer, parkeerterrein<strong>en</strong> <strong>en</strong> plein<strong>en</strong>.<br />
Straatst<strong>en</strong><strong>en</strong> met brede voeg<strong>en</strong> zijn minder comfortabel voor<br />
voetgangers dan straatst<strong>en</strong><strong>en</strong> met drainer<strong>en</strong>de op<strong>en</strong>ing<strong>en</strong>. De brede<br />
voeg<strong>en</strong> mak<strong>en</strong> ze bov<strong>en</strong>di<strong>en</strong> ongeschikt voor fietspad<strong>en</strong>.<br />
Straatst<strong>en</strong><strong>en</strong> in poreus <strong>beton</strong> zijn door hun smalle voeg<strong>en</strong> <strong>en</strong><br />
hun beperkte velling<strong>en</strong> comfortabeler voor voetgangers <strong>en</strong> fietsers.<br />
Omwille van hun lagere mechanische weerstand zijn ze echter<br />
minder bruikbaar op parkeerterrein<strong>en</strong>, in resid<strong>en</strong>tiële wijk<strong>en</strong> <strong>en</strong> op<br />
industriële terrein<strong>en</strong>.<br />
Gras<strong>beton</strong>tegels<br />
Gras<strong>beton</strong>tegels zijn tegels die voorzi<strong>en</strong> zijn van op<strong>en</strong>ing<strong>en</strong> waarlangs<br />
de plant<strong>en</strong> kunn<strong>en</strong> groei<strong>en</strong>. Dergelijke product<strong>en</strong> zijn bijzonder<br />
geschikt voor opritt<strong>en</strong> voor garages <strong>en</strong> parkeerterrein<strong>en</strong>.<br />
De prefabrikant<strong>en</strong> bied<strong>en</strong> e<strong>en</strong> ruime keuze aan types grastegels.<br />
Meestal word<strong>en</strong> types met e<strong>en</strong> prismatische vorm gebruikt<br />
(600 mm x 400 mm) met e<strong>en</strong> totale dikte die varieert van 80 tot<br />
150 mm. Per m2 bodem zijn iets meer dan 4 grastegels nodig.<br />
10<br />
Om e<strong>en</strong> goede bezoding te realiser<strong>en</strong>, moet<strong>en</strong> tegels gebruikt word<strong>en</strong><br />
met e<strong>en</strong> totale gatoppervlakte (d.w.z. perforaties doorhe<strong>en</strong> de tegel)<br />
van minst<strong>en</strong>s 30 % <strong>en</strong> e<strong>en</strong> totale oppervlakte voor het inzaai<strong>en</strong> (d.w.z.<br />
de beschikbare oppervlakte voor de begroeiing) van minst<strong>en</strong>s 65 %.<br />
Gras<strong>beton</strong>tegels met het BENOR-merk zijn conform aan de technische<br />
voorschrift<strong>en</strong> PTV 121 van PROBETON. Dit docum<strong>en</strong>t omvat, naast<br />
de algem<strong>en</strong>e voorschrift<strong>en</strong> van PTV 100 voor geprefabriceerde<br />
<strong>beton</strong>n<strong>en</strong> product<strong>en</strong> voor infrastructuurwerk<strong>en</strong>, specifieke technische<br />
eis<strong>en</strong> voor grastegels in <strong>beton</strong>.<br />
PTV 121 definiëert ondermeer drie verschill<strong>en</strong>de sterkteklass<strong>en</strong> op<br />
basis van e<strong>en</strong> conv<strong>en</strong>tionele buigproef <strong>en</strong> e<strong>en</strong> beschrijving van het<br />
type verkeer waarvoor de plat<strong>en</strong> die tot die klass<strong>en</strong> behor<strong>en</strong>, bestemd<br />
zijn. Het docum<strong>en</strong>t beschrijft ev<strong>en</strong>e<strong>en</strong>s de testmethodes.<br />
Tabel 3 - Doorlat<strong>en</strong>dheid van verschill<strong>en</strong>de bodemtypes<br />
Straatst<strong>en</strong><strong>en</strong> met afstandhouders [foto A. Null<strong>en</strong>s]
VOORBEELDEN VAN TYPEDOORSNEDES<br />
Terras, toegang garage... Toegang garage, parking...<br />
Onderfundering (ev<strong>en</strong>tueel) :<br />
Deze bestaat uit ste<strong>en</strong>slag of vulgrond die niet met cem<strong>en</strong>t is<br />
gebond<strong>en</strong> <strong>en</strong> waarvan het gehalte aan fijne deeltjes (≤ 0,063 mm)<br />
tot e<strong>en</strong> minimum is beperkt.<br />
Fundering<br />
E<strong>en</strong> fundering in poreus mager <strong>beton</strong> vormt e<strong>en</strong> uitstek<strong>en</strong>de<br />
oplossing. Die biedt immers e<strong>en</strong> goed draagvermog<strong>en</strong> <strong>en</strong> e<strong>en</strong><br />
hoge doorlat<strong>en</strong>dheid. De doorlat<strong>en</strong>dheidscoëfficiënt van dit type<br />
materiaal bedraagt minst<strong>en</strong>s 4.10-4 m/s.<br />
Bulletin nr. 33 van het Dossier Cem<strong>en</strong>t geeft meer informatie over<br />
fundering<strong>en</strong> in poreus mager <strong>beton</strong>.<br />
De dikte van de onderfundering <strong>en</strong> van de fundering wordt<br />
bepaald in functie van de doorlat<strong>en</strong>dheid van de bestaande<br />
bodem. In het geval van e<strong>en</strong> bodem met e<strong>en</strong> goede doorlat<strong>en</strong>dheid<br />
volstaat e<strong>en</strong> dikte van 15 cm ruimschoots. In andere gevall<strong>en</strong><br />
moet de dikte word<strong>en</strong> vermeerderd met e<strong>en</strong> onderfundering. De<br />
fundering <strong>en</strong> de onderfundering do<strong>en</strong> dan di<strong>en</strong>st als tijdelijke<br />
opslagruimte. De infitratie zal dan trager verlop<strong>en</strong>. E<strong>en</strong> grotere<br />
dikte is ook aangewez<strong>en</strong> wanneer de bestaande ondergrond<br />
vorstgevoelig is.<br />
Het is overig<strong>en</strong>s raadzaam de (onder)fundering te verdicht<strong>en</strong> in<br />
lag<strong>en</strong> van maximum 20 cm dikte.<br />
Straatlaag<br />
Net zoals bij e<strong>en</strong> klassieke opbouw is de straatlaag minst<strong>en</strong>s<br />
3 cm dik. Na het verdicht<strong>en</strong> mag ze niet dikker zijn dan 5 cm. De<br />
laag bestaat uit ste<strong>en</strong>slag 2/4, wat e<strong>en</strong> optimale doorlat<strong>en</strong>dheid<br />
oplevert.<br />
Om te voorkom<strong>en</strong> dat de straatlaag wegzakt in de holtes van de<br />
fundering in poreus mager <strong>beton</strong>, wordt er tuss<strong>en</strong> beide lag<strong>en</strong> e<strong>en</strong><br />
gewev<strong>en</strong> membraan geplaatst.<br />
Waterdoorlat<strong>en</strong>de bestrating<br />
De aanleg van dit type bestrating wijkt niet af van e<strong>en</strong> klassieke<br />
verharding. Voor de voeg<strong>en</strong> wordt gewoonlijk gebruik gemaakt<br />
van e<strong>en</strong>zelfde ste<strong>en</strong>slag als voor de straatlaag, namelijk 2/4.<br />
Bestrating<strong>en</strong> in poreus <strong>beton</strong> vereis<strong>en</strong> daar<strong>en</strong>teg<strong>en</strong> wel e<strong>en</strong><br />
specifieke aanpak. Bij dit type drainer<strong>en</strong>de bestrating zijn de voeg<strong>en</strong><br />
niet breder dan bij de klassieke straatste<strong>en</strong>verharding (doorgaans<br />
1 tot 2 mm). Ze moet<strong>en</strong> word<strong>en</strong> gevuld met voegmateriaal 0,5/1<br />
of 0,5/2. Door de fractie 0/0,5 weg te lat<strong>en</strong> wordt vermed<strong>en</strong> dat<br />
het oppervlak van de bestrating dichtslibt bij het inbezem<strong>en</strong> van<br />
het voegmateriaal. Met e<strong>en</strong> klassiek voegmateriaal 0/2 is dit<br />
onvermijdelijk.<br />
Fundering<br />
Deze bestaat uit ste<strong>en</strong>slag of vulgrond 0/32 die niet met cem<strong>en</strong>t<br />
gebond<strong>en</strong> is.<br />
Straatlaag<br />
Dit is e<strong>en</strong> homoge<strong>en</strong> m<strong>en</strong>gsel van 2/3 grind <strong>en</strong> 1/3 klei.<br />
Gras<strong>beton</strong>tegels<br />
De grastegels moet<strong>en</strong> van weerstandsklasse 10 zijn volg<strong>en</strong>s<br />
PTV 121 <strong>en</strong> minst<strong>en</strong>s 12 cm dik. De tegels word<strong>en</strong> rand teg<strong>en</strong> rand<br />
gelegd <strong>en</strong> met behulp van e<strong>en</strong> trilplaat vastgezet.<br />
De gat<strong>en</strong> word<strong>en</strong> met humushoud<strong>en</strong>de aarde opgevuld. Dit<br />
m<strong>en</strong>gsel wordt uitgespreid a rato van minst<strong>en</strong>s 50 liter/m2 . De<br />
holtes word<strong>en</strong> gelijkmatig gevuld tot op e<strong>en</strong> hoogte van 1,5 à 2 cm<br />
onder de nokk<strong>en</strong>. Vervolg<strong>en</strong>s word<strong>en</strong> de tegels ingezaaid met e<strong>en</strong><br />
zaadm<strong>en</strong>gsel voor gazongras.<br />
In plaats van de tegels in te zaai<strong>en</strong>, kunn<strong>en</strong> de holtes ook opgevuld<br />
word<strong>en</strong> met gekleurd grind.<br />
Grasdall<strong>en</strong><br />
11
3. Waterret<strong>en</strong>tie<br />
Wanneer rechtstreekse infiltratie van het water niet mogelijk is, kan<br />
ev<strong>en</strong>tueel waterret<strong>en</strong>tie overwog<strong>en</strong> word<strong>en</strong>, d.w.z. dat de afvoer<br />
vertraagd wordt <strong>en</strong> de infiltratie uitgesteld.<br />
Hiervoor word<strong>en</strong> <strong>beton</strong>n<strong>en</strong> infiltratieputt<strong>en</strong> (fig. 4) of draineerbuiz<strong>en</strong><br />
aangew<strong>en</strong>d. Via de bodem of via de poreuze wand<strong>en</strong> van de buis kan<br />
het water in de ondergrond sijpel<strong>en</strong>.<br />
Voor e<strong>en</strong> goede insijpeling via e<strong>en</strong> infiltratieput moet het<br />
grondwaterniveau zich minst<strong>en</strong>s 1 meter onder de bodem van de<br />
put bevind<strong>en</strong>. De diepte van de put is met andere woord<strong>en</strong> functie<br />
van dat grondwaterniveau. Het onderste gedeelte van de put is<br />
voorzi<strong>en</strong> van op<strong>en</strong>ing<strong>en</strong> (geperforeerde ring<strong>en</strong>) waardoor de put in<br />
verbinding staat met het terrein. De diepte van de waterdichte <strong>en</strong> de<br />
doorlat<strong>en</strong>de zones moet ter plaatse word<strong>en</strong> bepaald in functie van de<br />
geologische aard van het terrein. Te noter<strong>en</strong> valt dat de installatie van<br />
e<strong>en</strong> infiltratieput meestal onderworp<strong>en</strong> is aan e<strong>en</strong> voorafgaandelijke<br />
toelating door de geme<strong>en</strong>telijke overheid.<br />
Wanneer het grondwater niet voldo<strong>en</strong>de laag zit of e<strong>en</strong> behoorlijke<br />
insijpeling door middel van e<strong>en</strong> infiltratieput niet mogelijk is,<br />
kunn<strong>en</strong> drainer<strong>en</strong>de buiz<strong>en</strong> in poreus <strong>beton</strong> word<strong>en</strong> gebruikt. Die<br />
word<strong>en</strong> dan horizontaal geplaatst <strong>en</strong> beschikk<strong>en</strong> over e<strong>en</strong> grote<br />
waterret<strong>en</strong>tiecapaciteit. De buiz<strong>en</strong> word<strong>en</strong> omwikkeld met geotextiel<br />
<strong>en</strong> aangeaard met e<strong>en</strong> relatief grof ste<strong>en</strong>achtig materiaal, zodat e<strong>en</strong><br />
goede doorlat<strong>en</strong>dheid gegarandeerd blijft.<br />
De buiz<strong>en</strong> in poreus <strong>beton</strong> die het BENOR-merk drag<strong>en</strong>, zijn<br />
conform met de technische voorschrift<strong>en</strong> PTV 104 (+ Add<strong>en</strong>dum)<br />
van PROBETON. Deze beschrijv<strong>en</strong> de karakteristiek<strong>en</strong> waaraan deze<br />
buiz<strong>en</strong> moet<strong>en</strong> voldo<strong>en</strong>, ondermeer op het vlak van breuksterkte <strong>en</strong><br />
waterinsijpeling.<br />
Buiz<strong>en</strong> in poreus <strong>beton</strong> zijn verkrijgbaar met binn<strong>en</strong>diameters<br />
variër<strong>en</strong>d van 200 tot 500 mm <strong>en</strong> e<strong>en</strong> nuttige l<strong>en</strong>gte van 1 meter.<br />
De infiltratiecapaciteit van poreus <strong>beton</strong> is erg belangrijk. Die moet<br />
inderdaad voldo<strong>en</strong>de zijn, maar toch ook niet te groot. Indi<strong>en</strong> het<br />
water te snel infiltreert, raakt de grond ter plaatse verzadigd <strong>en</strong> kan<br />
het terrein onder water kom<strong>en</strong> te staan.<br />
Fig. 4 - Bezinkingsput <strong>en</strong> infi ltratieput ('verlor<strong>en</strong> put')<br />
12<br />
Fig. 5 - Buffering <strong>en</strong> infiltratie onder parking<br />
Rec<strong>en</strong>t zijn op de markt geprefabriceerde wegdekelem<strong>en</strong>t<strong>en</strong><br />
versch<strong>en</strong><strong>en</strong> die ev<strong>en</strong>e<strong>en</strong>s kunn<strong>en</strong> bijdrag<strong>en</strong> tot e<strong>en</strong> uitgestelde<br />
reg<strong>en</strong>waterinfiltratie (fig. 5). De elem<strong>en</strong>t<strong>en</strong> rust<strong>en</strong> op funderingszol<strong>en</strong><br />
<strong>en</strong> vorm<strong>en</strong> e<strong>en</strong> doorlat<strong>en</strong>de verharding. Via de voeg<strong>en</strong> tuss<strong>en</strong> de<br />
elem<strong>en</strong>t<strong>en</strong> valt het reg<strong>en</strong>water in e<strong>en</strong> vide die als bufferruimte<br />
fungeert. Vandaar dringt het langzaam in de bodem. Het oppervlak<br />
van de prefab elem<strong>en</strong>t<strong>en</strong> is meestal uitgevoerd in uitgewass<strong>en</strong> <strong>beton</strong>,<br />
hetge<strong>en</strong> e<strong>en</strong> goede esthetische kwaliteit biedt.
AUTONOME SANERING<br />
Met autonome (niet-collectieve of individuele) sanering wordt iedere<br />
installatie bedoeld die zorgt voor het opvang<strong>en</strong>, het vooraf behandel<strong>en</strong>,<br />
het zuiver<strong>en</strong>, het infiltrer<strong>en</strong> of het afvoer<strong>en</strong> van huishoudelijk<br />
afvalwater van gebouw<strong>en</strong> die niet op het op<strong>en</strong>baar rioleringsstelsel<br />
zijn aangeslot<strong>en</strong>. Deze saneringswijze wordt toegepast in dun bevolkte<br />
zones waar de bouw van e<strong>en</strong> collectief netwerk te duur zou zijn.<br />
Drie grote families uitrusting<strong>en</strong> mak<strong>en</strong> deel uit van de autonome<br />
sanering : de vetafscheiders (1), de septische putt<strong>en</strong> (2) <strong>en</strong> de<br />
individuele zuiveringssystem<strong>en</strong> (3).<br />
1. Vetafscheiders<br />
E<strong>en</strong> vetafscheider is e<strong>en</strong> kuip die voorzi<strong>en</strong> is van e<strong>en</strong> wand<strong>en</strong>systeem<br />
waarmee vett<strong>en</strong> <strong>en</strong> oliën op het oppervlak kunn<strong>en</strong> word<strong>en</strong><br />
teg<strong>en</strong>gehoud<strong>en</strong>. Afvalwater afkomstig van de keuk<strong>en</strong>, de badkamer<br />
<strong>en</strong> de wasplaats kan na zijn doortocht door de vetafscheider naar de<br />
septische put word<strong>en</strong> afgevoerd.<br />
De werking van de vetscheider is gebaseerd op het principe van de<br />
scheiding van vloeistoff<strong>en</strong> op basis van hun d<strong>en</strong>siteitsverschill<strong>en</strong><br />
(fig. 6). Het vethoud<strong>en</strong>de water komt in het apparaat terecht, waar<br />
e<strong>en</strong> wand P1 het vertraagt <strong>en</strong> dwingt om te zakk<strong>en</strong>. Daar stuit het<br />
op e<strong>en</strong> tweede schot P2, dat zorgt voor e<strong>en</strong> opwaartse beweging. De<br />
vett<strong>en</strong>, die lichter zijn dan water, kom<strong>en</strong> aan de oppervlakte drijv<strong>en</strong><br />
<strong>en</strong> word<strong>en</strong> tuss<strong>en</strong> de wand<strong>en</strong> P1 et P3 vastgehoud<strong>en</strong>. T<strong>en</strong>slotte<br />
stroomt het water, dat ge<strong>en</strong> vett<strong>en</strong> meer bevat, onder de wand P3<br />
naar de uitlaatop<strong>en</strong>ing.<br />
De vetafscheider moet gedim<strong>en</strong>sioneerd zijn op basis van het<br />
piekdebiet dat erin kan word<strong>en</strong> toegelat<strong>en</strong>. De vett<strong>en</strong> die zich<br />
aan het oppervlak verzamel<strong>en</strong>, moet<strong>en</strong> immers gedur<strong>en</strong>de e<strong>en</strong><br />
minimale tijd in de vetafscheider verblijv<strong>en</strong>. Voor e<strong>en</strong>gezinswoning<strong>en</strong><br />
(≤ 20 inwonerequival<strong>en</strong>t (IE) – zie onderstaand kaderstuk) moet de<br />
vetafscheider e<strong>en</strong> minimumcapaciteit van 500 liter hebb<strong>en</strong>. In andere<br />
gevall<strong>en</strong> (restaurants, sportzal<strong>en</strong>,...) moet duidelijkheid bestaan over<br />
het aantal <strong>en</strong> de aard van de geïnstalleerde huishoudelijke apparat<strong>en</strong>.<br />
De fabrikant<strong>en</strong> beschikk<strong>en</strong> over specifieke method<strong>en</strong> waarmee ze e<strong>en</strong><br />
correcte dim<strong>en</strong>sionering kunn<strong>en</strong> berek<strong>en</strong><strong>en</strong>.<br />
Als de vetafscheider geïnstalleerd is als aanvulling op e<strong>en</strong> septische<br />
put voor ‘sanitair water’, stroomt het water vanaf de uitgang van<br />
de vetafscheider naar e<strong>en</strong> zuiveringselem<strong>en</strong>t. Als de vetafscheider<br />
daar<strong>en</strong>teg<strong>en</strong> geïnstalleerd is als aanvulling op e<strong>en</strong> septische put van<br />
het type ‘alle afvalwater’, wordt het water van de uitgang van de<br />
vetafscheider naar de septische put gevoerd voordat het doorhe<strong>en</strong> het<br />
zuiveringselem<strong>en</strong>t wordt geleid.<br />
Het gebruik van e<strong>en</strong> vetafscheider is verplicht als de septische put van<br />
het type ‘sanitair water’ is <strong>en</strong> de individuele waterzuiveringse<strong>en</strong>heid<br />
niet voorzi<strong>en</strong> is van e<strong>en</strong> vetafscheider.<br />
De vetafscheider kan in het gebouw word<strong>en</strong> geïnstalleerd. In ieder<br />
geval bevindt hij zich op minder dan 2 meter van de woning. Wanneer<br />
het afvalwater veel bezinksel of zware afvalstoff<strong>en</strong> bevat, moet er<br />
vóór de vetafscheider e<strong>en</strong> slibafscheider met e<strong>en</strong> uitneembare mand<br />
word<strong>en</strong> geïnstalleerd, waar die deeltjes kunn<strong>en</strong> word<strong>en</strong> opgevang<strong>en</strong>.<br />
Het nuttige volume van de slibafscheider bedraagt 200 liter per liter<br />
per seconde piekdebiet van de binn<strong>en</strong>kom<strong>en</strong>de afvalwaterstroom,<br />
met e<strong>en</strong> minimum van 200 liter.<br />
Het is raadzaam het drijv<strong>en</strong>de vet weg te schepp<strong>en</strong>, zodra er zich e<strong>en</strong><br />
laag van 15 cm heeft gevormd.<br />
INWONER EQUIVALENT<br />
E<strong>en</strong> ‘inwoner equival<strong>en</strong>t’ (IE) is de e<strong>en</strong>heid die overe<strong>en</strong>komt met<br />
de gemiddelde vuillast in de dagelijkse afvalwaterstroom van<br />
e<strong>en</strong> inwoner. Bij e<strong>en</strong>gezinswoning<strong>en</strong> is het aantal IE gelijk aan het<br />
aantal bewoners in die woning.<br />
Fig. 6 - Voorbeeld van vetafscheider in <strong>beton</strong><br />
2. Septische putt<strong>en</strong><br />
E<strong>en</strong> septische put is e<strong>en</strong> installatie die tot doel heeft het afvalwater<br />
gedeeltelijk te behandel<strong>en</strong>, namelijk door de sedim<strong>en</strong>teerbare stoff<strong>en</strong><br />
die in dit afvalwater zitt<strong>en</strong>, te lat<strong>en</strong> bezink<strong>en</strong>. In ieder geval haalt<br />
e<strong>en</strong> septische put slechts e<strong>en</strong> beperkt r<strong>en</strong>dem<strong>en</strong>t op het vlak van de<br />
verwijdering van organische materie. Zo’n put kan dan ook niet als<br />
e<strong>en</strong> individueel zuiveringssysteem word<strong>en</strong> beschouwd.<br />
De zware deeltjes bezink<strong>en</strong> op de bodem van de put, waar ze<br />
zich ophop<strong>en</strong> <strong>en</strong> slijk vorm<strong>en</strong>, zodat ze langzaam kunn<strong>en</strong> word<strong>en</strong><br />
verteerd door anaërobe micro-organism<strong>en</strong> (d.w.z. zonder zuurstof).<br />
Door deze process<strong>en</strong> ontstaan allerlei gass<strong>en</strong>, de meeste met e<strong>en</strong><br />
misselijkmak<strong>en</strong>de stank. Het omwoel<strong>en</strong> van het bezinksel door de<br />
plotse massale toevoer van water <strong>en</strong>/of e<strong>en</strong> slecht ontwerp van<br />
de installatie kan de sedim<strong>en</strong>tatie verstor<strong>en</strong> of het slib opnieuw in<br />
susp<strong>en</strong>sie br<strong>en</strong>g<strong>en</strong>.<br />
De septische put kan ook di<strong>en</strong>st do<strong>en</strong> als vetafscheider indi<strong>en</strong> hij zo<br />
ontworp<strong>en</strong> is dat hij de vett<strong>en</strong> <strong>en</strong> de drijv<strong>en</strong>de bestanddel<strong>en</strong> bov<strong>en</strong> het<br />
wateroppervlak kan vasthoud<strong>en</strong>. In dat geval zal het afvoerop<strong>en</strong>ing<br />
voorzi<strong>en</strong> zijn van e<strong>en</strong> duik<strong>en</strong>d bochtstuk of word<strong>en</strong> beschermd door<br />
e<strong>en</strong> deflector die tot minst<strong>en</strong>s 30 cm onder het oppervlak reikt.<br />
De septische put moet e<strong>en</strong> zo groot mogelijke oppervlakte hebb<strong>en</strong>,<br />
met e<strong>en</strong> minimum hoogte van 1 meter onder het wateroppervlak. In<br />
de put moet natuurlijke v<strong>en</strong>tilatie word<strong>en</strong> voorzi<strong>en</strong>, zodat de gass<strong>en</strong>,<br />
die ontstaan door de anaërobe vertering van het primaire bezinksel,<br />
kunn<strong>en</strong> word<strong>en</strong> afgevoerd (zie kaderstuk op volg<strong>en</strong>de pagina). In<br />
ge<strong>en</strong> geval mag de put (zelfs gedeeltelijk) op het afvoernet voor het<br />
reg<strong>en</strong>water word<strong>en</strong> aangeslot<strong>en</strong>.<br />
Er di<strong>en</strong>t ook zeker voldo<strong>en</strong>de aandacht te word<strong>en</strong> besteed aan de<br />
toegankelijkheid van de septische put. Wanneer het slib ongeveer<br />
2/3 van de waterhoogte bereikt, moet e<strong>en</strong> erk<strong>en</strong>de putruimer word<strong>en</strong><br />
ingeschakeld. Er kan e<strong>en</strong> klein deel van het slib in de put blijv<strong>en</strong>,<br />
zodat snel weer bacteriën word<strong>en</strong> bijgekweekt.<br />
13
TYPES SEPTISCHE PUTTEN<br />
In e<strong>en</strong> septische put voor ‘sanitair water’ komt alle<strong>en</strong> het water uit<br />
de toilett<strong>en</strong> terecht. De minimum totale nuttige capaciteit onder<br />
het watervlak moet de volg<strong>en</strong>de waard<strong>en</strong> hal<strong>en</strong> :<br />
- 300 l/IE voor e<strong>en</strong> aantal IE tuss<strong>en</strong> 1 <strong>en</strong> 10, met e<strong>en</strong> minimum<br />
van 1500 l ;<br />
- 225 l/IE vanaf de 11de IE, met e<strong>en</strong> minimum van 3000 l.<br />
E<strong>en</strong> septische put ‘sanitair water’ is slechts toegestaan indi<strong>en</strong> hij al<br />
aanwezig is. Nieuw te installer<strong>en</strong> putt<strong>en</strong> moet<strong>en</strong> septische putt<strong>en</strong><br />
zijn van het type ‘alle afvalwater’.<br />
De septische put ‘alle afvalwater’ ontvangt al het huishoudelijke<br />
afvalwater (WC, bad, wasplaats, keuk<strong>en</strong>). De minimum totale<br />
nuttige capaciteit onder het wateroppervlak bedraagt :<br />
- 600 l/IE voor e<strong>en</strong> aantal IE tuss<strong>en</strong> 1 <strong>en</strong> 10, met e<strong>en</strong> minimum<br />
van 3000 l;<br />
- 450 l/IE vanaf de 11de IE, met e<strong>en</strong> minimum van 6000 l.<br />
ONTWERP VAN VENTILATIEVOORZIENINGEN<br />
VOOR SEPTISCHE PUTTEN<br />
De septische put moet in ieder geval met e<strong>en</strong> v<strong>en</strong>tilatiesysteem<br />
word<strong>en</strong> uitgerust. De anaërobe vertering van het bezinksel<br />
g<strong>en</strong>ereert immers onaang<strong>en</strong>aam ruik<strong>en</strong>de gass<strong>en</strong> die bij<br />
hoge conc<strong>en</strong>traties gevaarlijk zijn (H2S). Zij moet<strong>en</strong> door e<strong>en</strong><br />
doeltreff<strong>en</strong>de v<strong>en</strong>tilatie word<strong>en</strong> afgevoerd.<br />
De lucht wordt meestal aangevoerd via de valleiding van<br />
het afvalwater. De gistingsgass<strong>en</strong>, die zwaarder zijn dan de<br />
lucht, word<strong>en</strong> bov<strong>en</strong> het dak afgezog<strong>en</strong> door middel van e<strong>en</strong><br />
v<strong>en</strong>tilatiesysteem voorzi<strong>en</strong> van e<strong>en</strong> statische of windaangedrev<strong>en</strong><br />
v<strong>en</strong>tilator. Deze mag uiteraard niet in de buurt van v<strong>en</strong>sters<br />
word<strong>en</strong> opgesteld. De buiz<strong>en</strong> aan de ingang van het afvoersysteem<br />
van de gass<strong>en</strong> hebb<strong>en</strong> e<strong>en</strong> diameter id<strong>en</strong>tiek aan die van de<br />
afvalwaterbuiz<strong>en</strong> (minimum 100 mm).<br />
14<br />
3. Individuele waterzuiveringssystem<strong>en</strong><br />
Met e<strong>en</strong> individueel waterzuiveringssysteem kan het huishoudelijk<br />
afvalwater word<strong>en</strong> behandeld dat door e<strong>en</strong> woning of e<strong>en</strong> groep<br />
woning<strong>en</strong> wordt geloosd. Tuss<strong>en</strong> de verschill<strong>en</strong>de types individuele<br />
waterzuiveringssystem<strong>en</strong> wordt e<strong>en</strong> onderscheid gemaakt in functie<br />
van hun omvang. Die wordt uitgedrukt in inwoner-equival<strong>en</strong>t (IE).<br />
In Wallonië komt e<strong>en</strong> particulier die zijn woning uitrust met e<strong>en</strong><br />
individueel waterzuiveringssysteem van minst<strong>en</strong>s 5 IE, in aanmerking<br />
voor e<strong>en</strong> premie (zie ‘Arrêté du Gouvernem<strong>en</strong>t wallon du 9 oct.<br />
2003’ – Belgisch Staatsblad van 4 nov. 2003). Het bedrag van de<br />
premie varieert in functie van het type systeem dat wordt geplaatst.<br />
Belangrijk is dat in het Waals gewest erk<strong>en</strong>de <strong>en</strong> niet-erk<strong>en</strong>de<br />
system<strong>en</strong> bestaan.<br />
De lijst van de erk<strong>en</strong>de individuele zuiveringssystem<strong>en</strong> kan word<strong>en</strong><br />
geraadpleegt op website http://mrw.wallonie.be/dgrne onder de<br />
rubriek ‘eau’.<br />
De erk<strong>en</strong>de system<strong>en</strong> bied<strong>en</strong> de volg<strong>en</strong>de voordel<strong>en</strong>:<br />
- gegarandeerde prestaties ;<br />
- lage werkingskost<strong>en</strong> (ruimingsoperaties gespreid in de tijd) ;<br />
- levering vergezeld van e<strong>en</strong> exploitatiehandleiding, zodat het<br />
systeem in optimale werkingsomstandighed<strong>en</strong> wordt ingezet ;<br />
- <strong>en</strong> uitsluit<strong>en</strong>d voor e<strong>en</strong> plaatsing in het Waals gewest, e<strong>en</strong> hogere<br />
premie dan voor niet-erk<strong>en</strong>de system<strong>en</strong>.<br />
Ook in Vlaander<strong>en</strong> k<strong>en</strong>n<strong>en</strong> sommige geme<strong>en</strong>telijke overhed<strong>en</strong> e<strong>en</strong><br />
subsidie toe bij de plaatsing van e<strong>en</strong> individueel waterzuiveringssysteem.<br />
En wanneer die geme<strong>en</strong>telijke overheid e<strong>en</strong> conv<strong>en</strong>tie<br />
met het Vlaamse gewest heeft ondertek<strong>en</strong>d, voorziet deze laatste<br />
e<strong>en</strong> extra subsidie die gelijk is aan die van de geme<strong>en</strong>te, met e<strong>en</strong><br />
maximum van € 1000.<br />
In ieder geval is het nuttig om vooraf inlichting<strong>en</strong> in te winn<strong>en</strong> bij zijn<br />
geme<strong>en</strong>telijke overheid over de procedure die moet word<strong>en</strong> gevolgd<br />
bij de installatie van e<strong>en</strong> individueel waterzuiveringssysteem <strong>en</strong> de<br />
toek<strong>en</strong>ning van de overe<strong>en</strong>komstige premies.<br />
Systeem<br />
Bij de zuivering van water word<strong>en</strong> drie grote fases onderscheid<strong>en</strong> :<br />
de voorbehandeling (voorbezinking); de tweede fase of de eig<strong>en</strong>lijke<br />
aërobe zuivering, <strong>en</strong> de derde fase of de nabezinking. Indi<strong>en</strong> er<br />
eis<strong>en</strong> word<strong>en</strong> gesteld inzake stikstof <strong>en</strong> fosfor kan er ook nog e<strong>en</strong><br />
nabehandeling nodig zijn.<br />
Tijd<strong>en</strong>s de eerste fase word<strong>en</strong> door middel van fysieke <strong>en</strong> biologische<br />
procédés de vaste stoff<strong>en</strong> in susp<strong>en</strong>sie in het afvalwater weggewerkt.<br />
Op die manier wordt de rest van de behandelingsinstallatie<br />
beschermd. Er bestaan twee grote principes voor de voorbehandeling:<br />
de vetafscheiding <strong>en</strong> de bezinking. Beide principes werd<strong>en</strong> hierbov<strong>en</strong><br />
al beschrev<strong>en</strong>.<br />
De totale nuttige capaciteit onder het wateroppervlak van het voorbehandelingscompartim<strong>en</strong>t<br />
moet minst<strong>en</strong>s 600 liter per IE bedrag<strong>en</strong>,<br />
met e<strong>en</strong> minimum van 3000 liter. Bov<strong>en</strong>di<strong>en</strong> moet dit volume over<br />
e<strong>en</strong> zo groot mogelijke oppervlakte word<strong>en</strong> gespreid. Er moet<br />
natuurlijke verluchting word<strong>en</strong> voorzi<strong>en</strong>, zodat de gass<strong>en</strong> word<strong>en</strong><br />
afgevoerd die word<strong>en</strong> veroorzaakt door de anaërobe vertering van<br />
het primaire bezinksel.<br />
De eig<strong>en</strong>lijke zuivering is meestal gebaseerd op e<strong>en</strong> aëroob biologisch<br />
procédé dat geïnspireerd is op het natuurlijke f<strong>en</strong>ome<strong>en</strong> van de<br />
zelfzuivering in rivier<strong>en</strong>. De (organische) biologisch afbreekbare<br />
bestanddel<strong>en</strong> word<strong>en</strong> verteerd door micro-organism<strong>en</strong> die zuurstof<br />
verbruik<strong>en</strong> (aëroob) <strong>en</strong> die van nature in het water aanwezig zijn.<br />
Bepaalde leveranciers stell<strong>en</strong> voor om bacteriën toe te voeg<strong>en</strong>,<br />
hoewel dat doorgaans niet nodig is. Deze bacteriën word<strong>en</strong> beter<br />
voorbehoud<strong>en</strong> voor de zuivering van afvalwater uit niet-perman<strong>en</strong>t<br />
bewoonde gebouw<strong>en</strong> (tweede verblijv<strong>en</strong>,...).<br />
Doordat de micro-organism<strong>en</strong> het vuil in e<strong>en</strong> zuurstofhoud<strong>en</strong>de<br />
omgeving consumer<strong>en</strong>, groei<strong>en</strong> ze aan <strong>en</strong> verm<strong>en</strong>igvuldig<strong>en</strong> ze zich.<br />
Het agglomeraat van micro-organism<strong>en</strong> vormt e<strong>en</strong> secundair slib dat<br />
opnieuw door sedim<strong>en</strong>tatie wordt opgevang<strong>en</strong>.
Deze secundaire bezinking moet in ieder geval in e<strong>en</strong> afzonderlijk<br />
compartim<strong>en</strong>t plaatsvind<strong>en</strong>. Het bezinksel wordt vervolg<strong>en</strong>s naar<br />
het voorbezinkcompartim<strong>en</strong>t teruggepompt. Zowel primair slib<br />
(voorbezinking) als secundair slib (nabezinking) kunn<strong>en</strong> zich<br />
ophop<strong>en</strong> <strong>en</strong> moet<strong>en</strong> regelmatig word<strong>en</strong> verwijderd.<br />
Er bestaan in ess<strong>en</strong>tie twee types zuiveringsprocédés:<br />
- de procédés met biomassa in susp<strong>en</strong>sie, waarbij de micro-organism<strong>en</strong><br />
zich in susp<strong>en</strong>sie bevind<strong>en</strong> in het te behandel<strong>en</strong> water;<br />
- de procédés met vaste biomassa, waarbij de micro-organism<strong>en</strong><br />
zich vasthecht<strong>en</strong> op e<strong>en</strong> inerte ondergrond die gedeeltelijk of<br />
volledig in het te behandel<strong>en</strong> water is ondergedompeld.<br />
Daarnaast is er ook e<strong>en</strong> onderscheid tuss<strong>en</strong> twee types zuivering:<br />
- int<strong>en</strong>sieve zuivering : de afbraak van de organische material<strong>en</strong><br />
door de micro-organism<strong>en</strong> wordt in e<strong>en</strong> klein volume <strong>en</strong> in e<strong>en</strong><br />
beperkte tijd geforceerd ;<br />
- ext<strong>en</strong>sieve zuivering : zij leunt nauwer aan bij de natuurlijke<br />
procédés, maar vergt grotere volumes <strong>en</strong> meer tijd (‘lagunage’).<br />
Algem<strong>en</strong>e aanbeveling<strong>en</strong><br />
• Er bestaan <strong>beton</strong>n<strong>en</strong> <strong>en</strong> kunststoff<strong>en</strong> bekuiping<strong>en</strong>. Beton is steviger,<br />
terwijl bekuiping<strong>en</strong> in kunststof lichter zijn <strong>en</strong> dus gemakkelijker<br />
manipuleerbaar. Daarteg<strong>en</strong>over staat dat de bekuiping<strong>en</strong> in<br />
kunststof goed moet<strong>en</strong> word<strong>en</strong> verankerd <strong>en</strong> dat ze gevoelig zijn<br />
voor de druk veroorzaakt door aarde <strong>en</strong> grondwater.<br />
• Er bestaan individuele zuiveringsinstallaties ondergebracht in één<br />
<strong>en</strong>kele kuip (‘microstation’) die in compartim<strong>en</strong>t<strong>en</strong> is opgedeeld.<br />
Voorbehandeling <strong>en</strong> behandeling word<strong>en</strong> zo van elkaar gescheid<strong>en</strong><br />
(zie kaderstuk hiernaast). Dit systeem biedt de volg<strong>en</strong>de voordel<strong>en</strong>:<br />
- e<strong>en</strong> compacte oplossing: één monolithische kuip in <strong>beton</strong>,<br />
voorzi<strong>en</strong> van e<strong>en</strong> deksel ;<br />
- gemakkelijk te plaats<strong>en</strong> : de <strong>beton</strong>n<strong>en</strong> kuip wordt rechtstreeks<br />
van de fabriek naar haar definitieve plaats op de werf gebracht,<br />
hetge<strong>en</strong> heel wat tijdwinst oplevert <strong>en</strong> toelaat de uit te voer<strong>en</strong><br />
grondwerk<strong>en</strong> tot e<strong>en</strong> minimum te beperk<strong>en</strong> ;<br />
- gemakkelijke installatie : fout<strong>en</strong> bij de aansluiting tuss<strong>en</strong> de<br />
verschill<strong>en</strong>de bekuiping<strong>en</strong> word<strong>en</strong> vermed<strong>en</strong>.<br />
• Het nabezinkcompartim<strong>en</strong>t moet e<strong>en</strong> zo groot mogelijke<br />
oppervlakte hebb<strong>en</strong>, zodat e<strong>en</strong> goede bezinking kan plaatsvind<strong>en</strong>.<br />
Het moet ook voldo<strong>en</strong>de ruim zijn om te vermijd<strong>en</strong> dat het bezinksel<br />
bij piekdebiet<strong>en</strong> (b.v. leeglop<strong>en</strong>d bad...) wordt opgewoeld.<br />
• De elektromechanische onderdel<strong>en</strong> moet<strong>en</strong> van goede kwaliteit<br />
zijn. Ze moet<strong>en</strong> <strong>en</strong>ergiezuinig zijn <strong>en</strong> mog<strong>en</strong> ge<strong>en</strong> lawaaihinder<br />
veroorzak<strong>en</strong>.<br />
• De leiding<strong>en</strong> voor de luchtaanvoer <strong>en</strong> de circulatie van het<br />
bezinksel moet<strong>en</strong> bij voorkeur in e<strong>en</strong> roestvrij materiaal zijn<br />
uitgevoerd (inox of kunststof).<br />
• De plaats waar de individuele zuiveringsinstallatie wordt<br />
geïnstalleerd, moet voldo<strong>en</strong>de groot zijn <strong>en</strong> alle nodige garanties<br />
bied<strong>en</strong> voor e<strong>en</strong> gemakkelijke afvoer.<br />
• Het reg<strong>en</strong>water moet van het afvalwater word<strong>en</strong> gescheid<strong>en</strong>.<br />
Reg<strong>en</strong>water moet uit e<strong>en</strong> individuele zuiveringsinstallatie word<strong>en</strong><br />
geweerd, want het verstoort de goede werking ervan.<br />
• Tuss<strong>en</strong> het laatste elem<strong>en</strong>t van de individuele zuiveringsinstallatie<br />
<strong>en</strong> het afvoerelem<strong>en</strong>t van het gezuiverde water moet e<strong>en</strong><br />
inspectieput word<strong>en</strong> geïnstalleerd, zodat het gezuiverde water op<br />
e<strong>en</strong> e<strong>en</strong>voudige manier kan word<strong>en</strong> gecontroleerd.<br />
• Het onderhoud van individuele zuiveringsinstallaties is onmisbaar<br />
om de kwaliteit van de zuivering te garander<strong>en</strong>. Het is raadzaam<br />
om met de leverancier van het systeem e<strong>en</strong> onderhoudscontract te<br />
sluit<strong>en</strong>.<br />
Afvoervoorzi<strong>en</strong>ing<strong>en</strong><br />
Het gezuiverde water moet prioritair via e<strong>en</strong> kunstmatige afvoerweg<br />
(aquaduct), of door lozing aan het oppervlak, of in e<strong>en</strong> natuurlijke<br />
VOORBEELD VAN<br />
INDIVIDUELE WATERZUIVERINGSINSTALLATIE<br />
Het huishoudelijk afvalwater <strong>en</strong> het afvalwater uit de toilett<strong>en</strong><br />
word<strong>en</strong> (niet verdund met reg<strong>en</strong>water) zonder voorafgaande<br />
behandeling naar de zuiveringse<strong>en</strong>heid gevoerd. De installatie<br />
is immers uitgerust met e<strong>en</strong> voorbezinker die tev<strong>en</strong>s di<strong>en</strong>st<br />
doet als vetafscheider. In dit compartim<strong>en</strong>t bezink<strong>en</strong> de zware<br />
bestanddel<strong>en</strong> <strong>en</strong> word<strong>en</strong> ze vloeibaar gemaakt.<br />
Na het bezink<strong>en</strong> stroomt het efflu<strong>en</strong>t onder invloed van de<br />
zwaartekracht door het compartim<strong>en</strong>t met de vast-bed bioreactor.<br />
Daar wordt de organische vuilvracht in e<strong>en</strong> zuurstofhoud<strong>en</strong>de<br />
omgeving door e<strong>en</strong> aëroob ecosysteem gemineraliseerd. De<br />
zuurstof die nodig is voor de microbiologische behandeling,<br />
wordt door e<strong>en</strong> surpressor geleverd <strong>en</strong> door e<strong>en</strong> beluchter in<br />
het compartim<strong>en</strong>t verspreid. Het systeem kan alle<strong>en</strong> maar goed<br />
functioner<strong>en</strong> indi<strong>en</strong> continu zuurstof wordt aangevoerd.<br />
Na deze behandeling door beluchting komt het afvalwater in<br />
de nabezinker terecht. In dit derde compartim<strong>en</strong>t vormt het<br />
bezinksel vlokk<strong>en</strong>, die zich van het gezuiverde water scheid<strong>en</strong><br />
<strong>en</strong> in het onderste gedeelte van de nabezinker sam<strong>en</strong>kom<strong>en</strong>. Het<br />
gezuiverde water wordt bov<strong>en</strong>aan afgevoerd via e<strong>en</strong> bochtstuk<br />
dat ervoor zorgt dat er ge<strong>en</strong> drijv<strong>en</strong>de bestanddel<strong>en</strong> meestrom<strong>en</strong>.<br />
Het slib uit de nabezinker wordt terug naar de voorbezinker<br />
gepompt met e<strong>en</strong> airlift.<br />
Oordeelkundig geplaatste mangat<strong>en</strong> (met deksel) zorg<strong>en</strong> ervoor<br />
dat de voorbezinker gemakkelijk kan word<strong>en</strong> leeggemaakt <strong>en</strong>/of<br />
dat er kan ingegrep<strong>en</strong> word<strong>en</strong> bij storing.<br />
Met dit type individuele waterzuiveringse<strong>en</strong>heid hoev<strong>en</strong> ge<strong>en</strong><br />
vetafscheider <strong>en</strong> septische put te word<strong>en</strong> geplaatst, aangezi<strong>en</strong> de<br />
voorbezinker de functies van deze twee onderdel<strong>en</strong> vervult. Indi<strong>en</strong><br />
er al e<strong>en</strong> septische put aanwezig is, bied<strong>en</strong> de fabrikant<strong>en</strong> system<strong>en</strong><br />
aan die slechts twee compartim<strong>en</strong>t<strong>en</strong> bevatt<strong>en</strong>: bioreactor <strong>en</strong><br />
nabezinker. Toch wordt aangerad<strong>en</strong> om na te gaan of de bestaande<br />
septische put voldo<strong>en</strong>de nuttig volume biedt <strong>en</strong> behoorlijk werkt.<br />
Microstation in <strong>beton</strong><br />
15
afvoerweg (gracht) word<strong>en</strong> afgevoerd. Wanneer ge<strong>en</strong> <strong>en</strong>kele van<br />
deze oplossing<strong>en</strong> mogelijk is, moet de afvoer van het water gebeur<strong>en</strong><br />
via de bodem, door middel van filter<strong>en</strong>de greppels, e<strong>en</strong> zandfilter of<br />
e<strong>en</strong> filter<strong>en</strong>de heuvel. Het technisch rapport CEN/TR 12566-2 : 2005<br />
(Kleine afvalwaterzuiveringsinstallaties ≤ 50 IE – Deel 2: Grondinfiltratiesystem<strong>en</strong>)<br />
kan hier nuttige informatie bied<strong>en</strong>.<br />
De keuze van de voorzi<strong>en</strong>ing <strong>en</strong> de vereiste verspreidings-oppervlakte<br />
word<strong>en</strong> bepaald door de aard (doorlat<strong>en</strong>dheid) van de bodem, het<br />
grondwaterniveau, de topografie van het terrein <strong>en</strong> de ev<strong>en</strong>tuele<br />
nabijheid van drinkwaterwinningspunt<strong>en</strong>.<br />
In het geval dat deze voorzi<strong>en</strong>ing<strong>en</strong> niet kunn<strong>en</strong> word<strong>en</strong> toegepast<br />
(ondoorlat<strong>en</strong>de bodem aan de oppervlakte of beperkte beschikbare<br />
oppervlakte), <strong>en</strong> alle<strong>en</strong> in dat geval, mag e<strong>en</strong> infiltratieput word<strong>en</strong><br />
gebruikt, mits akkoord van de geme<strong>en</strong>telijke overheid op gelijkluid<strong>en</strong>d<br />
advies van het Gewest. Het gebruik van deze oplossing is ev<strong>en</strong>wel<br />
verbod<strong>en</strong> in prev<strong>en</strong>tiezones van waterwinningsgebied<strong>en</strong>.<br />
16<br />
Plaatsing van 4 tanks in serie:<br />
- vetafscheider<br />
- septische put<br />
- bioreactor<br />
- nabezinker<br />
[foto’s André Null<strong>en</strong>s]<br />
EMISSIENORMEN VOOR INDIVIDUELE<br />
WATERZUIVERINGSINSTALLATIES – WETGEVING<br />
Voor de Vlaamse milieuwetgeving moet word<strong>en</strong> verwez<strong>en</strong> naar<br />
Vlarem II, meer bepaald art. 4.2.7.1.1.: ‘Lozing van huishoudelijk<br />
afvalwater in de gewone oppervlaktewater<strong>en</strong> of in kunstmatige<br />
afvoerweg<strong>en</strong> voor hemelwater’.<br />
In het Waals Gewest moet<strong>en</strong> de individuele waterzuiveringse<strong>en</strong>hed<strong>en</strong><br />
<strong>en</strong> -installaties conform zijn met de lozingsnorm<strong>en</strong> van<br />
het ‘Arrêté du Gouvernem<strong>en</strong>t wallon (Annexe II)’ van 7 november<br />
2002, waarin de integrale exploitatievoorwaard<strong>en</strong> word<strong>en</strong><br />
vastgelegd (B.S. 15.11.2002).<br />
In het Brussels Hoofdstedelijk Gewest geldt het Besluit van de<br />
Brusselse Hoofdstedelijke Regering van 8 oktober 1998 betreff<strong>en</strong>de<br />
de behandeling van stedelijk afvalwater (B.S. 27.10.1998).<br />
CE-MARKERING EN BENOR-MERK<br />
VOOR WATERBEHANDELINGSINSTALLATIES<br />
Geprefabriceerde bekuiping<strong>en</strong> in niet-gewap<strong>en</strong>d <strong>beton</strong>, gewap<strong>en</strong>d<br />
<strong>beton</strong> <strong>en</strong> staalvezel<strong>beton</strong>, voor septische putt<strong>en</strong> <strong>en</strong> waterzuive<br />
ringsinstallaties tot 50 IE, <strong>en</strong> drager van het BENOR-merk zijn<br />
conform met de technische voorschrift<strong>en</strong> PTV 114. Dit docum<strong>en</strong>t<br />
geeft – in combinatie met PTV 100 – de technische specificaties met<br />
betrekking tot de material<strong>en</strong>. De BENOR-lic<strong>en</strong>tie voor bekuiping<strong>en</strong><br />
in <strong>beton</strong> wordt toegek<strong>en</strong>d sam<strong>en</strong> met de BENOR-lic<strong>en</strong>tie voor de<br />
installaties (septische putt<strong>en</strong> of zuiveringssystem<strong>en</strong>) waarvan die<br />
bekuiping<strong>en</strong> deel uitmak<strong>en</strong>.<br />
De BENOR-lic<strong>en</strong>tie wordt afgeleverd door CERTIPRO ® (certificatie<strong>en</strong><br />
controledi<strong>en</strong>st opgericht door het VITO) of door PROBETON, na<br />
vaststelling – ondermeer door middel van standaardproev<strong>en</strong> – van<br />
de conformiteit van de zuiveringscapaciteit met de gewestelijke<br />
reglem<strong>en</strong>tering<strong>en</strong> op het vlak van het milieu <strong>en</strong> e<strong>en</strong> bewijs van de<br />
constructieve integriteit <strong>en</strong> de waterdichtheid.<br />
Deze laatste eig<strong>en</strong>schap wordt getest op e<strong>en</strong> volledig met water<br />
gevulde kuip waarvan de aansluitingsvoorzi<strong>en</strong>ing<strong>en</strong> waterdicht<br />
zijn afgeslot<strong>en</strong>. Na één uur mag er ge<strong>en</strong> <strong>en</strong>kele vochtige plek op de<br />
buit<strong>en</strong>kant van de kuip of e<strong>en</strong> lek ter hoogte van de aansluiting<strong>en</strong><br />
zichtbaar zijn.<br />
De standaardtests word<strong>en</strong> uitgevoerd :<br />
volg<strong>en</strong>s de norm NBN EN 12566-1 : 2000 <strong>en</strong> zijn am<strong>en</strong>dem<strong>en</strong>t<br />
NBN EN 12566-1/A1: 2004 (Kleine afvalwaterzuiverings-installaties<br />
tot 50 IE – Deel 1 : Geprefabriceerde septische tanks),<br />
of volg<strong>en</strong>s de norm NBN EN 12566-3 : 2005 (Kleine afvalwaterzuiveringsinstallaties<br />
tot 50 PTE – Deel3 : Vooraf <strong>en</strong>/of ter plaatse<br />
geassembleerde afvalwaterzuiveringsinstallaties voor huishoudelijk<br />
afvalwater).<br />
Septische putt<strong>en</strong> <strong>en</strong> waterzuiveringsinstallaties met het BENORmerk<br />
zijn in orde met de Europese reglem<strong>en</strong>tering. Voor deze<br />
product<strong>en</strong> geldt immers de Europese Bouwproduct<strong>en</strong>richtlijn.<br />
Zij moet<strong>en</strong> (of zull<strong>en</strong> in de toekomst moet<strong>en</strong>) conform zijn met<br />
het geharmoniseerde deel van de hierbov<strong>en</strong> vermelde Europese<br />
norm<strong>en</strong>, d.w.z. de CE-markering drag<strong>en</strong> (zie onderstaande tabel met<br />
<strong>en</strong>kele andere product<strong>en</strong>).<br />
Het BENOR-merk biedt echter e<strong>en</strong> extra kwaliteitsgarantie. In<br />
teg<strong>en</strong>stelling tot de CE-markering wordt voor het BENOR-merk<br />
de verificatie van de conformiteit van de resultat<strong>en</strong> van de<br />
initiële typetests met de gewestelijke milieu-reglem<strong>en</strong>tering<strong>en</strong> niet<br />
uitgevoerd door de fabrikant zelf, maar door het onafhankelijke<br />
certificatie-organisme CERTIPRO ® of PROBETON. Het<br />
certificatie-organisme evalueert tev<strong>en</strong>s de implem<strong>en</strong>tatie <strong>en</strong> de<br />
doeltreff<strong>en</strong>dheid van het productiecontrolesysteem.<br />
CE-markering van product<strong>en</strong> uit de sector van waterzuivering
WATERZUIVERINGSSYSTEMEN – DEFINITIES<br />
In het Waals Gewest wordt volg<strong>en</strong>d onderscheid gemaakt :<br />
- individuele waterzuiveringse<strong>en</strong>heid (unité d’épuration<br />
individuelle) voor de behandeling van e<strong>en</strong> vuilvracht van<br />
hoogst<strong>en</strong>s 20 IE ;<br />
- individuele waterzuiveringsinstallatie (installation d’épuration<br />
individuelle) voor de behandeling van e<strong>en</strong> vuilvracht begrep<strong>en</strong><br />
tuss<strong>en</strong> 20 <strong>en</strong> 100 IE ;<br />
- individueel waterzuiveringsstation (station d’épuration<br />
individuelle) voor de behandeling van e<strong>en</strong> vuilvracht van<br />
minst<strong>en</strong>s 100 IE.<br />
In het Vlaams Gewest bestaat e<strong>en</strong> onderscheid tuss<strong>en</strong> :<br />
- IBA (individuele behandeling van afvalwater) voor 1 tot 20 IE ;<br />
- KWZI (kleinschalige waterzuiveringsinstallatie) voor 20 tot<br />
500 IE.<br />
INPLANTING VAN<br />
AUTONOME WATERZUIVERINGSSYSTEMEN<br />
• Bekuiping horizontaal plaats<strong>en</strong> op e<strong>en</strong> laag zand-cem<strong>en</strong>t of op<br />
e<strong>en</strong> <strong>beton</strong>n<strong>en</strong> funderingsplaat met dikte 15 tot 20 cm.<br />
• Deksels van toegangsop<strong>en</strong>ing<strong>en</strong> <strong>en</strong> inspectieputt<strong>en</strong> moet<strong>en</strong><br />
gewap<strong>en</strong>d zijn indi<strong>en</strong> er voertuig<strong>en</strong> over kunn<strong>en</strong> rijd<strong>en</strong>.<br />
• Toegankelijkheid verzeker<strong>en</strong> zodat de inhoud van de put kan<br />
word<strong>en</strong> overgepompt in e<strong>en</strong> tankwag<strong>en</strong>.<br />
• Buisdiameter : minimum 100 mm voor e<strong>en</strong> capaciteit tot 6 m3 <strong>en</strong><br />
anders 150 mm.<br />
• Indi<strong>en</strong> het behandelde afvalwater in de bodem sijpelt via e<strong>en</strong><br />
infiltratiesysteem, dan moet dit zich bevind<strong>en</strong> op :<br />
- min. 5 m van de woning ;<br />
- min. 35 m van e<strong>en</strong> put of drinkwaterwinningspunt ;<br />
- min. 3 m van e<strong>en</strong> naburige eig<strong>en</strong>dom ;<br />
- min. 2 m van e<strong>en</strong> boom.<br />
17
(vervolg van pag. 3)<br />
De belangrijkste conclusies uit het onderzoek door het CRIC-OCCN,<br />
kunn<strong>en</strong> als volgt word<strong>en</strong> sam<strong>en</strong>gevat :<br />
• De <strong>beton</strong>soort<strong>en</strong> gefabriceerd met verschill<strong>en</strong>de cem<strong>en</strong>ttypes<br />
afkomstig van de Belgische courante productie kunn<strong>en</strong> voor<br />
wat de afgifte van zware metal<strong>en</strong> betreft, beschouwd word<strong>en</strong><br />
als volledig onschadelijk voor het milieu. De hoeveelhed<strong>en</strong><br />
vrijgekom<strong>en</strong> zware metal<strong>en</strong> per 24 uur uit e<strong>en</strong> <strong>beton</strong> dat in<br />
contact is met water, zijn inderdaad zeer laag. In tabel II staan bij<br />
wijze van voorbeeld de resultat<strong>en</strong> voor <strong>beton</strong>types op basis van<br />
400 kg cem<strong>en</strong>t. In de meeste gevall<strong>en</strong> zijn deze gehaltes aan zware<br />
metal<strong>en</strong> overig<strong>en</strong>s lager dan de conc<strong>en</strong>traties van zware metal<strong>en</strong><br />
in gewoon consumptiewater, zoals leidingwater <strong>en</strong> in de handel<br />
verkrijgbare minerale waters.<br />
• De kwaliteit van het water is e<strong>en</strong> doorslaggev<strong>en</strong>de parameter<br />
voor het uitlooggedrag van cem<strong>en</strong>tgebond<strong>en</strong> material<strong>en</strong>. Voor<br />
wat de activering van de uitloging betreft, blijkt water minder<br />
agressief te zijn naarmate het meer gemineraliseerd is. Welnu, de<br />
terreinomstandighed<strong>en</strong> zijn meestal dezelfde als die van <strong>beton</strong> in<br />
contact met gemineraliseerd water: alles lijkt er bijgevolg op te<br />
wijz<strong>en</strong> dat in die omstandighed<strong>en</strong> de uitloging van zware metal<strong>en</strong><br />
door het <strong>beton</strong> onbeduid<strong>en</strong>d of zelfs onbestaand is.<br />
• Voor alle types cem<strong>en</strong>t zijn de uitloogwaard<strong>en</strong> van dezelfde grootteorde,<br />
zowel in het geval van <strong>beton</strong> rijk aan cem<strong>en</strong>t (400 kg/ m3 ) als<br />
van mager <strong>beton</strong> (105 kg cem<strong>en</strong>t per m3 ). Met betrekking tot de<br />
milieucompatibiliteit bevestigt deze belangrijke vaststelling het<br />
niet-contaminer<strong>en</strong>de karakter van het <strong>beton</strong> op het terrein, <strong>en</strong> dit<br />
in brede zin : de uitgeloogde hoeveelhed<strong>en</strong> uit <strong>beton</strong>soort<strong>en</strong> met<br />
e<strong>en</strong> op<strong>en</strong> structuur <strong>en</strong> met e<strong>en</strong> compacte structuur zijn gelijk.<br />
Tabel II - Uitloogwaard<strong>en</strong> van het <strong>beton</strong> <strong>en</strong> paremeterwaard<strong>en</strong> van de Europese Richtlijn<br />
18<br />
• Voor alle types cem<strong>en</strong>t zijn de totale gehaltes aan zware metal<strong>en</strong><br />
van <strong>beton</strong>soort<strong>en</strong>, rijk of arm aan cem<strong>en</strong>t, van dezelfde grootteorde<br />
of zelfs lager dan de totale gehaltes in niet-vervuilde Belgische<br />
bodems. T<strong>en</strong> opzichte van die totale gehaltes is de fractie die kan<br />
vrijkom<strong>en</strong> laag, zodat het risico van contaminatie door <strong>beton</strong> op<br />
het terrein als onbestaand mag word<strong>en</strong> beschouwd. Dit betek<strong>en</strong>t<br />
ook dat het onwaarschijnlijk is dat het grondwater kan word<strong>en</strong><br />
gecontamineerd door water dat in contact komt met <strong>beton</strong>.<br />
• Het uitlooggedrag van het <strong>beton</strong> verandert niet als de klinker,<br />
binn<strong>en</strong> de limiet<strong>en</strong> vastgelegd door de norm NBN EN 197-1,<br />
gedeeltelijk wordt gesubstitueerd door minerale toevoegsels zoals<br />
hoogov<strong>en</strong>slak of vliegas van thermische c<strong>en</strong>trales. E<strong>en</strong> hoger<br />
gehalte slak of vliegas in het cem<strong>en</strong>t heeft ge<strong>en</strong> vermeld<strong>en</strong>swaardige<br />
impact op de uitloogwaard<strong>en</strong>. Ev<strong>en</strong>min is er gevaar dat de<br />
milieucompatibiliteit van het <strong>beton</strong> in het gedrang komt wanneer<br />
in de cem<strong>en</strong>tfabriek op e<strong>en</strong> gecontoleerde manier alternatieve<br />
stoff<strong>en</strong> word<strong>en</strong> ingezet met het doel fossiele brandstoff<strong>en</strong> <strong>en</strong><br />
grondstoff<strong>en</strong> van natuurlijke origine gedeeltelijk te vervang<strong>en</strong>.
4. Beton in contact met drinkwater<br />
Belgaqua, de Belgische federatie van de watersector, k<strong>en</strong>t<br />
erk<strong>en</strong>ningscertificat<strong>en</strong> toe voor material<strong>en</strong> die in contact kom<strong>en</strong> met<br />
drinkwater, waaronder cem<strong>en</strong>tgebond<strong>en</strong> material<strong>en</strong>. Voordat het<br />
certificaat wordt toegek<strong>en</strong>d, moet<strong>en</strong> de material<strong>en</strong> waarvan sprake is,<br />
onderworp<strong>en</strong> word<strong>en</strong> aan e<strong>en</strong> uitloogproef volg<strong>en</strong>s de testmethode<br />
die wordt beschrev<strong>en</strong> in het docum<strong>en</strong>t ‘Keuring van material<strong>en</strong> in<br />
contact met drinkwater’. Ze moet<strong>en</strong> voldo<strong>en</strong> aan aanvaardbaarheidscriteria,<br />
t.t.z. maximum uitloogwaard<strong>en</strong> van elem<strong>en</strong>t<strong>en</strong> die als<br />
ongew<strong>en</strong>st word<strong>en</strong> beschouwd, zoals aluminum <strong>en</strong> zware metal<strong>en</strong>.<br />
Kort sam<strong>en</strong>gevat komt het principe van de uitloogtest op het<br />
volg<strong>en</strong>de neer: het staal wordt in het duister gedur<strong>en</strong>de drie<br />
wek<strong>en</strong> ondergedompeld in kunstmatig gemineraliseerd water,<br />
‘simulatievloeistof’ g<strong>en</strong>oemd, d.w.z. gedemineraliseerd water<br />
waaraan e<strong>en</strong> bepaalde hoeveelheid NaHCO3 <strong>en</strong> CaCl2 is toegevoegd.<br />
De simulatievloeistof wordt iedere werkdag ververst <strong>en</strong> de waarde<br />
van de vrijgekom<strong>en</strong> hoeveelhed<strong>en</strong> die in rek<strong>en</strong>ing wordt gebracht,<br />
is deg<strong>en</strong>e die overe<strong>en</strong>komt met de laatste 24 uur – d.w.z. aan<br />
het eind van de 21 dag<strong>en</strong> onderdompeling. Vóór de eig<strong>en</strong>lijke<br />
onderdompeling word<strong>en</strong> de proefstukk<strong>en</strong> geprepareerd door ze één<br />
week lang te spoel<strong>en</strong> onder strom<strong>en</strong>d leidingwater.<br />
Wat de eis<strong>en</strong> betreft, mog<strong>en</strong> de vrijgekom<strong>en</strong> conc<strong>en</strong>traties tijd<strong>en</strong>s de<br />
laatste 24 uur na 21 dag<strong>en</strong> onderdompeling de hieronder opgesomde<br />
waard<strong>en</strong> niet overschrijd<strong>en</strong> (de waard<strong>en</strong> van de Richtlijn zijn ofwel<br />
toelaatbare maximale conc<strong>en</strong>traties, ofwel richtwaard<strong>en</strong>, ofwel<br />
parametrische of indicatieve waard<strong>en</strong>):<br />
- Sulfaat (SO4 2- ) : 250 mg/l<br />
- Calcium (Ca) : 270 mg/l<br />
- Magnésium (Mg) : 50 mg/l<br />
- Aluminium (Al) : 100 μg/l<br />
- Lood (Pb) : 50 μg/l<br />
- Cadmium (Cd) : 5 μg/l<br />
- Koper (Cu) : 1000 μg/l<br />
- Nikkel (Ni) : 50 μg/l<br />
- Zink (Zn) : 200 μg/l<br />
- Ars<strong>en</strong>icum (As) : 10 μg/l<br />
- Kwik (Hg) : 1 μg/l<br />
- Chroom (Cr) : 50 μg/l<br />
VMW - arch. O. Deroo [foto's A. Null<strong>en</strong>s]<br />
Het CRIC-OCCN paste deze uitloogmethode toe op <strong>beton</strong>soort<strong>en</strong><br />
met e<strong>en</strong> cem<strong>en</strong>tgehalte van ongeveer 350 kg/m3 <strong>en</strong> e<strong>en</strong> WC-factor<br />
variër<strong>en</strong>d van 0,51 tot 0,57. Het korrelskelet bevat e<strong>en</strong> proportie van<br />
ongeveer 60 % kalkste<strong>en</strong>granulat<strong>en</strong> 2/20 <strong>en</strong> 40 % rivierzand 0/4. Als<br />
cem<strong>en</strong>t werd gebruikt :<br />
- CEM I 42,5 N of R, ev<strong>en</strong>tueel LA of HSR LA ;<br />
- CEM III/A of III/B 42,5 N LA ;<br />
- CEM V/A (S-V) 32,5 N LA.<br />
De resultat<strong>en</strong> kunn<strong>en</strong> als volgt word<strong>en</strong> sam<strong>en</strong>gevat :<br />
• Uitloging van aluminium : de conc<strong>en</strong>traties die aan het eind van de<br />
21 dag<strong>en</strong> onderdompeling tijd<strong>en</strong>s de laatste 24 uur zijn vrijgekom<strong>en</strong>,<br />
variër<strong>en</strong> van 1 tot 29 μg/l. Ze ligg<strong>en</strong> dus zeer ver onder de toegelat<strong>en</strong><br />
drempelwaarde (100 μg/l).<br />
• Uitloging van magnesium <strong>en</strong> zware metal<strong>en</strong> : ongeacht het type<br />
<strong>beton</strong> kan uit de resultat<strong>en</strong> (zie tabel III) word<strong>en</strong> vastgesteld dat het<br />
gedrag van zware metal<strong>en</strong> absoluut ge<strong>en</strong> <strong>en</strong>kel probleem oplevert. De<br />
uitgeloogde gehaltes ligg<strong>en</strong> inderdaad ver onder de aanvaardbaarheidslimiet<strong>en</strong><br />
(max. Belgaqua).<br />
Tabel III - Uitloogwaard<strong>en</strong> van <strong>beton</strong> voor magnesium <strong>en</strong> zware metal<strong>en</strong><br />
19
dit bulletin is e<strong>en</strong> publicatie van:<br />
FEBELCEM - Federatie van<br />
de Belgische Cem<strong>en</strong>tnijverheid<br />
Voltastraat 8<br />
1050 Brussel<br />
tel. 02 645 52 11<br />
fax 02 640 06 70<br />
http://www.febelcem.be<br />
info@febelcem.be<br />
auteur :<br />
ir. C. Ployaert<br />
verantw. uitgever :<br />
J. P. Jacobs<br />
wettelijk depot :<br />
D/2006/0280/10<br />
BIBLIOGRAFIE<br />
MARION A.-M. ; DE LANEVE M. ; DE GRAUW A.<br />
Béton <strong>en</strong> contact avec l’eau potable : lixiviation de l’aluminium<br />
selon la méthode Belgaqua (Beton in contact met drinkwater:<br />
uitloging van aluminium volg<strong>en</strong>s de Belgaqua-methode)<br />
OCCN, april 2002<br />
MARION A.-M. ; DE LANEVE M. ; DE GRAUW A.<br />
Onderzoek naar het uitlogingsgedrag van weg<strong>en</strong><strong>beton</strong> :<br />
kwantificering van de hoeveelhed<strong>en</strong> zware metal<strong>en</strong> uitgeloogd<br />
tijd<strong>en</strong>s de « Tank Test »<br />
Verslag OCCN 1999-2000, pag. 5-24<br />
MARION A.-M. ; DE LANEVE M. ; DE GRAUW A.<br />
Studie van het uitlogingsgedrag van schraal <strong>beton</strong> in<br />
weg<strong>en</strong>bouwfundering<strong>en</strong>: kwantificering van de hoeveelhed<strong>en</strong><br />
zware metal<strong>en</strong> uitgeloogd tijd<strong>en</strong>s de «Tank Test »<br />
Verslag OCCN 2001-2002, pag. 3-21<br />
Blauwboek - Alles wat u had will<strong>en</strong> wet<strong>en</strong> over uw drinkwater <strong>en</strong><br />
de behandeling van het afvalwater<br />
Brussel : BELGAQUA<br />
Keuring van material<strong>en</strong> in contact met drinkwater<br />
Brussel : BELGAQUA, 16 mei 2006<br />
Installation d’assainissem<strong>en</strong>t autonome pour maison individuelle<br />
Guide Pratique <strong>en</strong> application du DTU 64.1 (norme XP P16-<br />
603)<br />
Parijs : CSTB, mei 2002<br />
Ouvrages d’assainissem<strong>en</strong>t <strong>en</strong> béton, conception et réalisation<br />
Collection Technique Cimbéton T 94<br />
Parijs : CIMBETON, FIB, CERIB, juli 2001<br />
Europese Richtlijn 98/83/CE van de Raad van 3 november 1998<br />
met betrekking tot ‘Kwaliteit van water bestemd voor m<strong>en</strong>selijk<br />
gebruik’<br />
Officieel Journaal van de Europese Geme<strong>en</strong>schap 2330/32<br />
Reg<strong>en</strong>watertanks<br />
Tijdschrift Beton nr. 129<br />
Brussel : FEBE, februari 1995<br />
Drainer<strong>en</strong>de verharding<strong>en</strong><br />
Brussel : FEBESTRAL<br />
PIRARD F.<br />
Les différ<strong>en</strong>ts systèmes d’épuration individuelle<br />
Epuration individuelle des eaux usées domestiques<br />
Studiedag georganiseerd door de ‘DGRNE’ <strong>en</strong> het ‘C<strong>en</strong>tre<br />
culturel du Brabant wallon’, 7 mei 2002<br />
Tout savoir sur l’épuration des eaux <strong>en</strong> Région wallonne<br />
Nam<strong>en</strong> : Région wallonne, 2004<br />
L’infiltration des eaux usées, guide pratique – Système<br />
d’Assistance et d’Information wallon pour l’Epuration autonome<br />
(SAIWE) – Conv<strong>en</strong>tion d’étude de méthodes et d’outils<br />
d’aide à la décision pour la planification et la mise <strong>en</strong><br />
œuvre de systèmes d’épuration individuelle ou groupée<br />
februari 2004<br />
Recherche expérim<strong>en</strong>tale du coeffici<strong>en</strong>t de rugosité de Manning<br />
– Strickler de conduits semi-circulaires de 3 matériaux différ<strong>en</strong>ts<br />
Dossier 382/1 – 2001 (niet gepubliceerd)<br />
Louvain-la-Neuve : UCL, december 2001<br />
Waterwegwijzer voor architect<strong>en</strong> – E<strong>en</strong> handleiding voor<br />
duurzaam watergebruik in <strong>en</strong> om de particuliere woning<br />
Erembodegem : VMM, 2002<br />
Technische voorschrift<strong>en</strong> PROBETON<br />
NB : De PTV’s zijn gratis beschikbaar op de site ‘Qualité<br />
& Construction’ http://qc.aoso.vlaander<strong>en</strong>.be onder de rubriek<br />
‘Technische Voorschrift<strong>en</strong>’<br />
(of http://qc.met.wallonie.be - ‘Prescriptions Techniques’)<br />
PTV 100<br />
Geprefabriceerde product<strong>en</strong> van ongewap<strong>en</strong>d, van gewap<strong>en</strong>d <strong>en</strong><br />
van staalvezelversterkt <strong>beton</strong> voor infrastructuurwerk<strong>en</strong><br />
Editie 1 – 2002<br />
PTV 100/A1<br />
Geprefabriceerde product<strong>en</strong> van ongewap<strong>en</strong>d, van gewap<strong>en</strong>d <strong>en</strong><br />
van staalvezelversterkt <strong>beton</strong> voor infrastructuurwerk<strong>en</strong><br />
Add<strong>en</strong>dum 1 bij PTV 100 (2002)<br />
Editie 1 – 2006<br />
PTV 104<br />
Cirkelvormige geperforeerde <strong>en</strong> poreuze buiz<strong>en</strong> van ongewap<strong>en</strong>d<br />
<strong>beton</strong> voor draineer- <strong>en</strong> infiltratieleiding<strong>en</strong><br />
Editie 2 – 2004<br />
PTV 114<br />
Geprefabriceerde bekuiping<strong>en</strong> van <strong>beton</strong> voor septische tanks,<br />
zuiveringsinstallaties van huishoudelijke afvalwater <strong>en</strong><br />
reg<strong>en</strong>waterputt<strong>en</strong><br />
Editie 1 – 2005<br />
PTV 121<br />
Gras<strong>beton</strong>tegels<br />
Editie 1 – 2004<br />
PTV 121/A1<br />
Gras<strong>beton</strong>tegels – Add<strong>en</strong>dum 1<br />
Editie 1 - 2005<br />
PTV 122<br />
Bestratingsproduct<strong>en</strong> van <strong>beton</strong> voor waterdoorlat<strong>en</strong>de<br />
grondbekleding<strong>en</strong><br />
Editie 2 – 2005<br />
Andere nuttige websites<br />
www.waterloketvlaander<strong>en</strong>.be<br />
www.ciger.be/inasep<br />
<strong>en</strong>vironnem<strong>en</strong>t.wallonie.be<br />
www.aive.be<br />
mrw.wallonie.be<br />
www.certipro.be<br />
www.eautarcie.com<br />
www.vmm.be<br />
www.ibgebim.be<br />
www.cric.be<br />
www.pro<strong>beton</strong>.be<br />
« In e<strong>en</strong> min of meer nabije toekomst<br />
zull<strong>en</strong> we moet<strong>en</strong> kiez<strong>en</strong><br />
tuss<strong>en</strong> de collectieve zelfmoord of<br />
het intellig<strong>en</strong>te gebruik van<br />
wet<strong>en</strong>schappelijke verovering<strong>en</strong> »<br />
(Albert Camus, 1945)<br />
VMW - arch. O. Deroo [foto A. Null<strong>en</strong>s]
