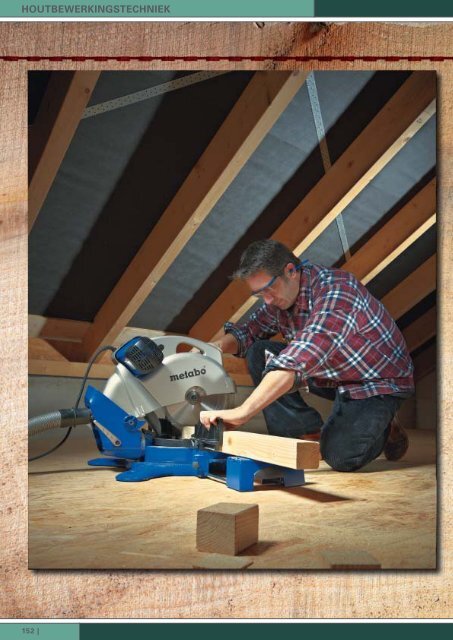

HOUTBEWERKINGSTECHNIEK<br />
152 |
HOUTBEWERKINGSTECHNIEK<br />
MEER DAN 1 MILJOEN<br />
PROFESSIONALS IN DE HELE WERELD<br />
ZIJN OVERTUIGD: MOBIELE ZAGEN<br />
VAN <strong>METABO</strong>.<br />
Het maakt niet uit welke soorten hout u moet bewerken: in het Metabozaagprogramma<br />
is voor ieder gebruiksdoel de juiste machine aanwezig. Want,<br />
als één van de toonaangevende fabrikanten van stationaire houtbewerkingstechniek<br />
weten wij, waar het er bij u iedere dag op aankomt. Daarom leggen wij<br />
doelgericht het accent op hoge kwaliteit, geavanceerde techniek en een breed<br />
assortiment aan de meest uiteenlopende zagen om uw werk zo licht mogelijk te<br />
maken. Metabo. Work. Don’t play.<br />
| 153
AFKORTZAGEN, AFKORT- EN VERSTEKZAGEN<br />
MEER DAN PRAKTISCH ALLEEN.<br />
Metabo afkort- en verstekzagen slaan altijd een goed<br />
figuur. Ze beschikken over veel praktische details en zijn<br />
Bijv. KGS 303 Plus<br />
Krachtig<br />
De 1,8 kW universele motor is aan de<br />
bovenzijde geplaatst. Daardoor is er vrij<br />
zicht van alle kanten op het gebied waar<br />
gezaagd wordt. De elektronisch gestuurde<br />
zachtaanloop beschermt tegen te hoge<br />
startbelasting.<br />
Geïntegreerde zaagdiepte-instelling<br />
Garandeert een gelijkmatige<br />
zaagdiepte.<br />
Hoge aanslagprofielen<br />
Voor het stevig vastzetten<br />
van de werkstukken.<br />
Geïntegreerde opnamegroeven<br />
De tafelverbreding wordt gewoon<br />
ingehangen en vastgeklemd.<br />
Helemaal zonder gereedschap.<br />
Hellinghoek aan beide zijden van de<br />
zaagkop tot 48°<br />
De gecoate zijde van het materiaal ligt bij<br />
alle sneden boven, waardoor er zuivere<br />
zaagranden gegarandeerd worden.<br />
154 |<br />
Traploze draaischijfinstelling<br />
Dankzij de exacte schaal kan de draaischijf<br />
traploos tot 50° naar links en 60° naar<br />
rechts worden ingesteld. Alle gangbare<br />
hoekposities zijn van een<br />
vergrendelingsfunctie voorzien.<br />
precies en flexibel. De ideale keuze voor de professionele<br />
bewerking van hout, gecoate panelen en kunststoffen.<br />
Zaagbladvergrendeling<br />
Voor het gemakkelijk vervangen<br />
van het zaagblad.<br />
Flenslaser<br />
Voor exacte zaaglijn-aanwijzer<br />
Draaischijfstand van 50°<br />
links tot 60° rechts<br />
Licht en stabiel<br />
Door de constructie van gegoten<br />
aluminium persgietwerk laag<br />
gewicht (19 kg) en toch stabiel.<br />
Gegarandeerd exacte sneden<br />
In elke gewenste positie door de<br />
meervoudig gelagerde trekinrichting.<br />
Vastzetten bij transport of niet-gebruik.
SPECIALE KENMERKEN<br />
Voor alle maatzaagwerkzaamheden, ideaal voor de<br />
binnenafwerking<br />
Voor het zagen van hout, gecoate panelen en kunststoffen<br />
Gebruiksvriendelijk, ergonomisch perfect design<br />
Krachtige, onderhoudsvrije universele motor<br />
Draaitafel met precieze hoekinstelling<br />
Werktafel van aluminium persgietwerk<br />
Traploos uitschuifbare tafelverbreding aan beide zijden met<br />
praktisch oplegvlak en geïntegreerde afkortgeleider<br />
Laag eigen gewicht voor eenvoudig transport<br />
Slipvaste rubberbekleding aan hand- en draaggreep<br />
Geschikt voor rechts- en linkshandigen<br />
Afkortzaag<br />
KS 216 Lasercut<br />
Technische gegevens<br />
Afmetingen l x b x h 480 x 543 x 325 mm<br />
Tafelgrootte 170 x 700 mm<br />
Zaagbreedte<br />
- 90° 120 mm<br />
- 45° 83 mm<br />
Zaagdiepte<br />
- 90° 60 mm<br />
- 45° 42 mm<br />
Nullasttoerental 5.000 /min<br />
Toerental bij nominale last 3.452 /min<br />
Zaagsnelheid 39 m/s<br />
Zaagblad Ø 216 x 30 mm<br />
Verstelmogelijkheden<br />
- Draaitafel links (max.) 47 °<br />
- Draaitafel rechts (max.) 47 °<br />
- Zaagkop links (max.) 45 °<br />
- Zaagkop rechts (max.) 0 °<br />
Netspanning 230 V<br />
Opgenomen vermogen 1,35 kW<br />
Afgegeven vermogen 0,7 kW<br />
Gewicht 9 kg<br />
Standaarduitrusting Hardmetalen zaagblad met<br />
wisseltand (40 tanden),<br />
2 geïntegreerde<br />
tafelverbredingen,<br />
werkstukkleminrichting,<br />
gereedschap voor<br />
zaagbladwissel,<br />
spaanopvangzak, laser<br />
Type KS 216 Lasercut<br />
Art. nr. 0102160000<br />
0102160018<br />
B<br />
<strong>NL</strong><br />
<br />
<br />
<br />
<br />
<br />
KS 216<br />
Lasercut<br />
NIEUW<br />
<br />
<br />
<br />
<br />
<br />
Cirkelzaagbladen<br />
Materiaal Afmetingen<br />
mm<br />
Tand -<br />
steek<br />
AFKORTZAGEN<br />
Horizontale hoekinstelling links en rechts tot 47°<br />
Zaagkop kantelbaar van 0° tot 45°<br />
Schaalindeling uit werkpositie zichtbaar<br />
Hoge, zijdelings verschuifbare geleiderprofielen<br />
om het matetriaal beter vast te kunnen zetten<br />
Zaagbladvergrendeling voor eenvoudige zaagbladwissel<br />
Geïntegreerde werklamp<br />
Laser voor het exact aanwijzen van de zaagsnede<br />
Werkstukkleminrichting om werkstukken horizontaal<br />
en verticaal vast te zetten<br />
Transportbeveiliging<br />
Spaanopvangzak voor schone lucht op de werkplek<br />
Uitvoering Art. nr.<br />
HW/CT 216 x 2,4 x 30 24 Wisseltand 6.28009<br />
HW/CT 216 x 2,4 x 30 48 Wisseltand 6.28041<br />
HW/CT 216 x 2,4 x 30 60 Vlaktand/<br />
trapeziumtand<br />
6.28083<br />
| 155<br />
FREES- EN<br />
SCHAAFMACHINES<br />
TUIN ORDE EN SYSTEEM SPECIALE MACHINES ZAGEN<br />
HOUTBEWERKINGS -<br />
TECHNIEK<br />
WATER- /<br />
POMPTECHNIEK<br />
PERSLUCHT -<br />
SYSTEMEN
AFKORTZAGEN<br />
GEMEENSCHAPPELIJKE KENMERKEN<br />
Voor alle maatzaagwerkzaamheden, ideaal voor de binnenafwerking<br />
Voor het zagen van hout, gecoate panelen en kunststoffen<br />
Probleemloos op maat zagen van alle hoek-, schuine en<br />
dubbelverstek zaagsneden<br />
Effectieve spaanafzuiging via geïntegreerd afzuigkanaal<br />
Gebruiksvriendelijk, ergonomisch perfect design<br />
Alle bedieningselementen kunnen vanuit de werkpositie<br />
bediend worden<br />
Geïntegreerde en uittrekbare tafelverbredingen<br />
Krachtige, onderhoudsvrije universele motor<br />
Stabiele constructie, mobiel en robuust<br />
Draaitafel met precieze hoekinstelling<br />
Werktafel van aluminium persgietwerk<br />
Extra groot oplegvlak<br />
Hoge precisie en goede werkresultaten worden door de stabiele<br />
zaagkop gegarandeerd<br />
Ergonomisch gevormde handgreep voor gemakkelijk<br />
en licht werken<br />
156 |<br />
KS 254 Plus<br />
NIEUW<br />
Technische gegevens<br />
Afmetingen l x b x h 723 x 684 x 580 mm 725 x 758 x 637 mm<br />
Tafelgrootte 225 x 1.010 mm 225 x 1.080 mm<br />
Zaagbreedte<br />
- 90° 145 mm 200 mm<br />
- 45° 100 mm 140 mm<br />
Zaagdiepte<br />
- 90° 90 mm 100 mm<br />
- 45° 40 mm 45 mm<br />
Nullasttoerental 4.700 /min 4.100 /min<br />
Toerental bij nominale last 3.385 /min 3.015 /min<br />
Zaagsnelheid 45 m/s 48 m/s<br />
Zaagblad Ø 254 x 30 mm Ø 305 x 30 mm<br />
Verstelmogelijkheden<br />
- Draaitafel links (max.) 47 ° 47 °<br />
- Draaitafel rechts (max.) 58 ° 58 °<br />
- Zaagkop links (max.) 47 ° 47 °<br />
Opgenomen vermogen 1,8 kW 2 kW<br />
Afgegeven vermogen 0,88 kW 1,07 kW<br />
Gewicht 18 kg 19 kg<br />
Standaarduitrusting Hardmetalen zaagblad met wisseltand<br />
(40 tanden), 2 geïntegreerde<br />
tafelverbredingen, hoge, zijdelings<br />
verschuifbare geleiderprofielen,<br />
werkstukkleminrichting, gereedschap<br />
voor zaagbladwissel,<br />
spaanafzuigaansluitingen, laser<br />
Geschikt voor rechts- en linkshandigen<br />
Horizontale hoekinstelling links tot 47° en rechts tot 58°<br />
Zaagkop beide zijden kantelbaar<br />
Alle schalen uit werkpositie zichtbaar<br />
Hoge, zijdelings verschuifbare geleiderprofielen om het werkstuk<br />
beter vast te kunnen zetten<br />
Zaagbladvergrendeling voor eenvoudige zaagbladwissel<br />
Flexibele werklamp als toebehoren leverbaar<br />
Laser voor het exact aanwijzen van de zaagsnede<br />
Werkstukkleminrichting om werkstukken horizontaal en verticaal<br />
vast te zetten<br />
Transportbeveiliging<br />
Zijdelingse draaggrepen<br />
Spaanopvangzak voor schone lucht op de werkplek<br />
Omvangrijk toebehorenprogramma<br />
KS 305 Plus<br />
Hardmetalen zaagblad met wisseltand<br />
(80 tanden), 2 geïntegreerde<br />
tafelverbredingen, hoge, zijdelings<br />
verschuifbare geleiderprofielen,<br />
werkstukkleminrichting, gereedschap<br />
voor zaagbladwissel,<br />
spaanafzuigaansluitingen, laser<br />
Type KS 254 Plus KS 305 Plus<br />
Art. nr. 0102540100 0103050100<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
Afkortzaag<br />
KS 254 Plus<br />
Afkortzaag<br />
KS 305 Plus<br />
NIEUW
GEMEENSCHAPPELIJKE KENMERKEN<br />
Voor alle maatzaagwerkzaamheden, ideaal voor de<br />
binnenafwerking<br />
Voor het zagen van hout, gecoate panelen en kunststoffen<br />
Gebruiksvriendelijk, ergonomisch perfect design<br />
Krachtige, onderhoudsvrije universele motor<br />
Draaitafel met precieze hoekinstelling<br />
Werktafel van aluminium persgietwerk<br />
Traploos uitschuifbare tafelverbreding aan beide zijden met<br />
praktisch oplegvlak en geïntegreerde afkortgeleider<br />
Laag eigen gewicht voor eenvoudig transport<br />
Slipvaste rubberbekleding aan hand- en draaggreep<br />
Geschikt voor rechts- en linkshandigen<br />
AFKORT- EN VERSTEKZAGEN<br />
KGS 216 KGS 254<br />
Technische gegevens<br />
Afmetingen l x b x h 820 x 543 x 355 mm 850 x 620 x 400 mm<br />
Tafelgrootte 364 x 700 mm 364 x 820 mm<br />
Zaagbreedte<br />
- 90° 305 mm 305 mm<br />
- 45° 205 mm 205 mm<br />
Zaagdiepte<br />
- 90° 65 mm 90 mm<br />
- 45° 36 mm 47 mm<br />
Nullasttoerental 5.000 /min 4.500 /min<br />
Toerental bij nominale last 3.756 /min 3.143 /min<br />
Zaagsnelheid 42 m/s 42 m/s<br />
Zaagblad Ø 216 x 30 mm Ø 254 x 30 mm<br />
Verstelmogelijkheden<br />
- Draaitafel links (max.) 47 ° 47 °<br />
- Draaitafel rechts (max.) 47 ° 47 °<br />
- Zaagkop links (max.) 45 ° 45 °<br />
- Zaagkop rechts (max.) 0 ° 0 °<br />
Netspanning 230 V 230 V<br />
Opgenomen vermogen 1,5 kW 1,8 kW<br />
Afgegeven vermogen 0,9 kW 0,979 kW<br />
Gewicht 14 kg 17,5 kg<br />
Standaarduitrusting Hardmetalen zaagblad met wisseltand<br />
(40 tanden), 2 geïntegreerde<br />
tafelverbredingen, hoge, zijdelings<br />
verschuifbare geleiderprofielen,<br />
werkstukkleminrichting, gereedschap voor<br />
zaagbladwissel, spaanopvangzak, laser<br />
Horizontale hoekinstelling links en rechts tot 47°<br />
Alle schalen uit werkpositie zichtbaar<br />
Hoge, zijdelings verschuifbare geleiderprofielen<br />
om het werkstuk beter vast te kunnen zetten<br />
Zaagbladvergrendeling voor eenvoudige zaagbladwissel<br />
Geïntegreerde werklamp<br />
Laser voor het exact aanwijzen van de zaagsnede<br />
Geïntegreerde werkdiepteregeling<br />
Werkstukkleminrichting om werkstukken horizontaal<br />
en verticaal vast te zetten<br />
Transportbeveiliging<br />
Spaanopvangzak voor schone lucht op de werkplek<br />
Hardmetalen zaagblad met wisseltand<br />
(40 tanden), 2 geïntegreerde<br />
tafelverbredingen, hoge, zijdelings<br />
verschuifbare geleiderprofielen,<br />
werkstukkleminrichting, gereedschap voor<br />
zaagbladwissel, spaanopvangzak, laser<br />
Type KGS 216 KGS 254<br />
Art. nr. 0102160100 0102540000<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
... met trekfunctie ... met trekfunctie<br />
NIEUW NIEUW<br />
Afkort- en verstekzaag<br />
KGS 216<br />
Afkort- en verstekzaag<br />
KGS 254<br />
0102160118 <strong>NL</strong><br />
0102540018<br />
B B<br />
<strong>NL</strong><br />
| 157<br />
FREES- EN<br />
SCHAAFMACHINES<br />
TUIN ORDE EN SYSTEEM SPECIALE MACHINES ZAGEN<br />
HOUTBEWERKINGS -<br />
TECHNIEK<br />
WATER- /<br />
POMPTECHNIEK<br />
PERSLUCHT -<br />
SYSTEMEN
AFKORT- EN VERSTEKZAGEN<br />
GEMEENSCHAPPELIJKE KENMERKEN<br />
Voor het zagen van hout, gecoate panelen en kunststoffen<br />
Probleemloos op maat zagen van alle hoek-, schuine en<br />
dubbelverstek zaagsneden<br />
Krachtige, onderhoudsvrije universele motor<br />
Stabiele constructie, mobiel en robuust<br />
Draaitafel met precieze hoekinstelling<br />
... met trekfunctie<br />
158 |<br />
KGS 255 ... met trekfunctie KGS 255 Plus<br />
Afkort- en verstekzaag<br />
KGS 255<br />
Afkort- en verstekzaag<br />
KGS 255 Plus<br />
Speciale voordelen<br />
Standaard met een flenslaser uitgerust<br />
<br />
Geïntegreerde werkdiepteregeling<br />
<br />
Transportbeveiliging<br />
<br />
Spaanopvangzak voor schone lucht<br />
op de werkplek<br />
<br />
Technische gegevens<br />
Afmetingen l x b x h 508 x 747 x 470 mm 1.020 x 508 x 470 mm<br />
Tafelgrootte 272 x 437 mm 272 x 437 mm<br />
Zaagbreedte<br />
- 90° 255 mm 255 mm<br />
- 45° 177 mm 177 mm<br />
Zaagdiepte<br />
- 90° 60 mm 60 mm<br />
- 45° 30 mm 30 mm<br />
Nullasttoerental 5.700 /min 5.700 /min<br />
Toerental bij nominale last 3.041 /min 3.041 /min<br />
Zaagsnelheid 66 m/s 66 m/s<br />
Zaagblad Ø 210 x 30 mm Ø 210 x 30 mm<br />
Verstelmogelijkheden<br />
- Draaitafel links (max.) 47 ° 47 °<br />
- Draaitafel rechts (max.) 47 ° 47 °<br />
- Zaagkop links (max.) 47 ° 47 °<br />
- Zaagkop rechts (max.) -2 ° -2 °<br />
Netspanning 230 V 230 V<br />
Opgenomen vermogen 1,3 kW 1,3 kW<br />
Afgegeven vermogen 0,75 kW 0,75 kW<br />
Gewicht 14,5 kg 17 kg<br />
Standaarduitrusting Hardmetalen zaagblad met wisseltand<br />
(20 tanden), gereedschap voor zaagbladwissel,<br />
spaanafzuigaansluitingen<br />
Werktafel van aluminium persgietwerk<br />
Laag eigen gewicht voor eenvoudig transport<br />
Horizontale hoekinstelling links en rechts tot 47°<br />
Zaagkop kantelbaar van -2° tot 47°<br />
Precieze trekinrichting voor zaagsneden tot max. 255 mm<br />
Omvangrijk toebehorenprogramma<br />
Hardmetalen zaagblad met wisseltand<br />
(40 tanden), 2 geïntegreerde<br />
tafelverlengingen, werkstukkleminrichting,<br />
gereedschap voor zaagbladwissel,<br />
spaanafzuigaansluitingen, laser<br />
Type KGS 255 KGS 255 Plus<br />
Art. nr. 0102550000 0102550100<br />
<br />
<br />
<br />
<br />
<br />
<br />
0102550018 B<br />
0102550118<br />
<strong>NL</strong> B<br />
<strong>NL</strong>
GEMEENSCHAPPELIJKE KENMERKEN<br />
Voor alle maatzaagwerkzaamheden, ideaal voor<br />
de binnenafwerking<br />
Voor het zagen van hout, gecoate panelen en kunststoffen<br />
Inductiemotor - stil en krachtig<br />
Met elektronische motorrem<br />
Stabiele constructie, mobiel en robuust<br />
Werktafel van aluminium persgietwerk<br />
... met trekfunctie<br />
KGS 301 KGS 331<br />
Afkort- en verstekzaag<br />
KGS 301<br />
Type KGS 301 KGS 331<br />
D A<br />
Art. nr. 0103001145 0103001153<br />
CH<br />
AFKORT- EN VERSTEKZAGEN<br />
Technische gegevens<br />
Afmetingen l x b x h 510 x 470 x 490 mm 510 x 470 x 490 mm<br />
Tafelgrootte 450 x 480 mm 450 x 480 mm<br />
Zaagbreedte<br />
- 90° 300 mm 300 mm<br />
- 45° 212 mm 212 mm<br />
Zaagdiepte<br />
- 90° 53 mm 53 mm<br />
- 45° 54 mm 54 mm<br />
Nullasttoerental 3.000 /min 3.000 /min<br />
Toerental bij nominale last 2.800 /min 2.800 /min<br />
Zaagsnelheid 36,5 m/s 36,5 m/s<br />
Zaagblad Ø 250 x 30 mm Ø 250 x 30 mm<br />
Verstelmogelijkheden<br />
- Draaitafel links (max.) 45 ° 45 °<br />
- Draaitafel rechts (max.) 45 ° 45 °<br />
- Zaagkop links (max.) 45 ° 45 °<br />
Opgenomen vermogen 1,6 kW 1,6 kW<br />
Afgegeven vermogen 0,6 kW 0,6 kW<br />
Gewicht 23 kg 23 kg<br />
Standaarduitrusting Hardmetalen zaagblad met wisseltand<br />
(24 tanden, 3e negatieve spaanhoek),<br />
gereedschap voor zaagbladwissel,<br />
spaanafzuigaansluitingen<br />
<br />
<br />
<br />
<br />
<br />
Hoge precisie en goede werkresultaten worden door<br />
de stabiele zaagkop gegarandeerd<br />
Zaagkop kantelbaar van 0° tot 45°<br />
Draaitafel aan beide zijden 45° instelbaar<br />
Montageboorgaten voor tafelmontage en zaaglijnlaser<br />
Omvangrijk toebehorenprogramma<br />
... met trekfunctie<br />
Afkort- en verstekzaag<br />
KGS 331<br />
Hardmetalen zaagblad met wisseltand<br />
(60 tanden, 5e negatieve spaanhoek),<br />
gereedschap voor zaagbladwissel,<br />
spaanafzuiginrichting,<br />
spaanafzuigaansluitingen<br />
| 159<br />
FREES- EN<br />
SCHAAFMACHINES<br />
TUIN ORDE EN SYSTEEM SPECIALE MACHINES ZAGEN<br />
HOUTBEWERKINGS -<br />
TECHNIEK<br />
WATER- /<br />
POMPTECHNIEK<br />
PERSLUCHT -<br />
SYSTEMEN
AFKORT- EN VERSTEKZAGEN<br />
SPECIALE KENMERKEN<br />
Voor alle maatzaagwerkzaamheden, ideaal voor de<br />
binnenafwerking<br />
Voor het zagen van hout, gecoate panelen en kunststoffen<br />
Probleemloos op maat zagen van alle hoek-, schuine en<br />
dubbelverstek zaagsneden<br />
Krachtige, onderhoudsvrije universele motor<br />
Draaitafel met precieze hoekinstelling<br />
Werktafel van aluminium persgietwerk<br />
Geschikt voor rechts- en linkshandigen<br />
Zaagbreedte tot 300 mm verhoogd<br />
Zaagkop tot 48° naar beide kanten kantelbaar<br />
Meervoudig gelagerde trekinrichting<br />
Hoge, zijdelings verschuifbare geleiderprofielen<br />
om het werkstuk beter vast te kunnen zetten<br />
Standaard met een flenslaser uitgerust<br />
Geïntegreerde werkdiepteregeling<br />
Transportbeveiliging<br />
Omvangrijk toebehorenprogramma<br />
160 |<br />
... met trekfunctie<br />
KGS 303 Plus<br />
Afkort- en verstekzaag<br />
KGS 303 Plus<br />
Technische gegevens<br />
Afmetingen l x b x h 575 x 885 x 595 mm<br />
Tafelgrootte 330 x 510 mm<br />
Zaagbreedte<br />
- 90° 300 mm<br />
- 45° 200 mm<br />
Zaagdiepte<br />
- 90° 81 mm<br />
- 45° 54 mm<br />
Nullasttoerental 5.020 /min<br />
Toerental bij nominale last 2.580 /min<br />
Zaagsnelheid 66 m/s<br />
Zaagblad Ø 250 x 30 mm<br />
Verstelmogelijkheden<br />
- Draaitafel links (max.) 50 °<br />
- Draaitafel rechts (max.) 60 °<br />
- Zaagkop links (max.) 48 °<br />
- Zaagkop rechts (max.) 48 °<br />
Opgenomen vermogen 1,8 kW<br />
Afgegeven vermogen 1,1 kW<br />
Gewicht 19 kg<br />
Standaarduitrusting HM zaagblad met wisseltand<br />
(48 tanden), 2 geïntegreerde<br />
tafelverbredingen, hoge,<br />
zijdelings verschuifbare<br />
geleiderprofielen, werkstuk -<br />
kleminrichting, spaanafzuig -<br />
aansluitingen, laser<br />
Type KGS 303 Plus<br />
Art. nr. 0103030000<br />
0103030018<br />
SPECIALE KENMERKEN<br />
Voor het zagen van hout, gecoate panelen en kunststoffen<br />
Probleemloos op maat zagen van alle hoek-, schuine en<br />
dubbelverstek zaagsneden<br />
Krachtige, onderhoudsvrije universele motor<br />
Met elektronische motorrem<br />
Stabiele constructie, mobiel en robuust<br />
Draaitafel met precieze hoekinstelling<br />
Werktafel van aluminium persgietwerk<br />
Hoge precisie en goede werkresultaten worden door<br />
de stabiele zaagkop gegarandeerd<br />
Draaitafel met gepatenteerde vooraf-hoekinstelling<br />
met vrije keuze uit vergrendelingspunten.<br />
Meervoudig gelagerde trekinrichting<br />
Geïntegreerde werkdiepteregeling<br />
Transportbeveiliging<br />
Geïntegreerde en uittrekbare tafelverbredingen<br />
Omvangrijk toebehorenprogramma<br />
Bij gebruik van een zaagblad van 315 mm zaagsneden van<br />
335 x 106 mm mogelijk<br />
... met trekfunctie<br />
KGS 305<br />
Afkort- en verstekzaag<br />
KGS 305<br />
Technische gegevens<br />
Afmetingen l x b x h 1.180 x 1.040 x 690 mm<br />
Tafelgrootte 1.040 x 360 mm<br />
Zaagbreedte<br />
- 90° 320 mm<br />
- 45° 226 mm<br />
Zaagdiepte<br />
- 90° 120 mm<br />
- 45° 60 mm<br />
Nullasttoerental 3.850 /min<br />
Toerental bij nominale last 2.794 /min<br />
Zaagsnelheid 61,5 m/s<br />
Zaagblad Ø 305 x 30 mm<br />
Verstelmogelijkheden<br />
- Draaitafel links (max.) 50 °<br />
- Draaitafel rechts (max.) 60 °<br />
- Zaagkop links (max.) 47 °<br />
- Zaagkop rechts (max.) 47 °<br />
Opgenomen vermogen 2 kW<br />
Afgegeven vermogen 1,24 kW<br />
Gewicht 29 kg<br />
Standaarduitrusting HM zaagblad met wisseltand<br />
(80 tanden), 2 tafelverlengingen,<br />
werkstuk kleminrichting,<br />
spaanafzuig aansluitingen<br />
Type KGS 305<br />
Art. nr. 0103050000<br />
0103050018<br />
B <strong>NL</strong><br />
B<br />
<strong>NL</strong>
Onderstellen<br />
Onderstel<br />
Voor optimale en stabiele werkhoogte<br />
Ook op ongelijke oppervlakken te gebruiken<br />
Inklapbaar en in hoogte verstelbaar<br />
geschikt voor: KGS 301, KGS 331<br />
Universeel onderstel<br />
Voor optimale en stabiele werkhoogte<br />
Ook op ongelijke oppervlakken te gebruiken<br />
Inklapbaar en in hoogte verstelbaar<br />
geschikt voor: KS 254 Plus, KS 305, KGS 255, KGS 301,<br />
KGS 303, KGS 305, KGS 331<br />
<strong>Machine</strong>standaard KSU 400<br />
<strong>Machine</strong>standaard en tafelverbreding in een stabiele<br />
en robuuste constructie<br />
Door universele opneemprofielen ook geschikt voor<br />
alle gebruikelijke afkortzagen van bekende fabrikanten<br />
Stabiele poten met hoogteverstelling<br />
Omvangrijk toebehorenprogramma<br />
Max. totale lengte: 400 cm<br />
Max. belasting in het middenste gedeelte: 250 kg<br />
Gewicht: 25 kg<br />
geschikt voor: KS 216 Lasercut, KS 254 Plus,<br />
KS 305 Plus, KGS 216, KGS 254, KGS 255,<br />
KGS 301, 303, 331, KGS 303, KGS 305<br />
Speciale toebehoren voor machinestandaard KSU 400<br />
Art. nr.<br />
0910003518<br />
0910057529<br />
0910066110<br />
Art. nr.<br />
Wielenset<br />
0910064584<br />
Voor gemakkelijk<br />
transport<br />
Kan ook in ingeklapte<br />
toestand van het<br />
onderstel worden gebruikt<br />
TOEBEHOREN AFKORT- EN VERSTEKZAGEN<br />
Tafelverlengingen<br />
Rolhouder KSU 400<br />
Voor lange werkstukken<br />
Eenvoudige afvoer van<br />
gezaagd materiaal over<br />
rollen<br />
Breedte: 260 mm<br />
Steunvoet KSU 400<br />
Extra steunvoet voor<br />
betere ondersteuning<br />
van de KSU 400 bij<br />
uitgetrokken verlengstuk<br />
<strong>Machine</strong>steun lang voor<br />
KSU 400<br />
Lengte: 615 mm<br />
voor KGS 255, KGS 255 Plus, KGS 301 en KGS 331<br />
Tafelverlengingen<br />
Tafelverlenging voor rechts<br />
en links<br />
Voor stabiel neerleggen<br />
van lange werkstukken<br />
Met uitklapbare<br />
afkortaanslag<br />
Lengte: 350 mm<br />
Breedte: 80 mm<br />
voor KGS 255, KGS 255 Plus, KGS 301 en KGS 331<br />
Tafelverlenging rechts, van<br />
staal<br />
Voor stabiel neerleggen van<br />
lange werkstukken<br />
Met parallelgeleider en<br />
schaal tot 1600 mm<br />
Instelschaal voor<br />
nauwkeurige herhalingen<br />
Lengte: 1.140 mm<br />
Breedte: 200 mm<br />
Tafelverlenging links, van staal<br />
Voor stabiel neerleggen<br />
van lange werkstukken<br />
Met parallelgeleider<br />
en schaal tot 1600 mm<br />
Instelschaal voor<br />
nauwkeurige herhalingen<br />
Bij de KGS 255 links en rechts<br />
toepasbaar<br />
Lengte: 1.000 mm<br />
Breedte: 200 mm<br />
Tafelverlenging rechts,<br />
van staal<br />
Voor stabiel neerleggen<br />
van lange werkstukken<br />
Met parallelgeleider en<br />
schaal tot 3000 mm<br />
uittrekbaar<br />
Instelschaal voor<br />
nauwkeurige herhalingen<br />
Lengte: 1.140 mm<br />
Breedte: 200 mm<br />
Art. nr.<br />
0910064592<br />
0910064606<br />
0910064720<br />
Art. nr.<br />
0910053230<br />
Art. nr.<br />
0910058886<br />
0910058827<br />
0910058894<br />
| 161<br />
FREES- EN<br />
SCHAAFMACHINES<br />
TUIN ORDE EN SYSTEEM SPECIALE MACHINES ZAGEN<br />
HOUTBEWERKINGS -<br />
TECHNIEK<br />
WATER- /<br />
POMPTECHNIEK<br />
PERSLUCHT -<br />
SYSTEMEN
TOEBEHOREN AFKORT- EN VERSTEKZAGEN<br />
Tafelverlengingen<br />
voor KGS 301 en KGS 331<br />
162 |<br />
Tafelverlenging links,<br />
van staal<br />
Voor stabiel neerleggen<br />
van lange werkstukken<br />
Met parallelgeleider en<br />
schaal tot 3000 mm<br />
uittrekbaar<br />
Instelschaal voor<br />
nauwkeurige herhalingen<br />
Bij de KGS 255 links en rechts<br />
toepasbaar<br />
Lengte: 1.000 mm<br />
Breedte: 200 mm<br />
Tafelverlenging rechts,<br />
van aluminium<br />
Voor stabiel neerleggen<br />
van lange werkstukken<br />
Met parallelgeleider en<br />
schaal tot 3000 mm<br />
uittrekbaar<br />
Instelschaal voor<br />
nauwkeurige herhalingen<br />
Steunvoet uitklapbaar<br />
en in hoogte verstelbaar<br />
Lengte: 1.130 mm<br />
Breedte: 200 mm<br />
Tafelverlenging links,<br />
van aluminium<br />
Voor stabiel neerleggen<br />
van lange werkstukken<br />
Met parallelgeleider<br />
en schaal tot 3000 mm<br />
uittrekbaar<br />
Instelschaal voor<br />
nauwkeurige herhalingen<br />
Steunvoet uitklapbaar<br />
en in hoogte verstelbaar<br />
Bij de KGS 255 links en rechts<br />
toepasbaar<br />
Lengte: 1.000 mm<br />
Breedte: 200 mm<br />
Art. nr.<br />
0910058835<br />
0910057545<br />
0910057537<br />
Art. nr.<br />
Tafelverlenging rechts 0910006525<br />
Voor stabiel neerleggen<br />
van lange werkstukken<br />
Met oplegvlak, schaal<br />
en extra aanslag voor<br />
nauwkeurige herhalingen<br />
Klapbaar, licht<br />
transporteerbaar<br />
Lengte steunvlak 1660 mm<br />
Lengte: 1.440 mm<br />
Breedte: 165 mm<br />
Tafelverlenging links<br />
Voor stabiel neerleggen<br />
van lange werkstukken<br />
Telescoopverlenging<br />
met schaal tot 3000 mm<br />
uittrekbaar<br />
Twee oplegvlakken<br />
met aanslag voor<br />
nauwkeurige<br />
herhalingen<br />
Klapbaar, licht<br />
transporteerbaar<br />
Lengte: 1.650 mm<br />
Breedte: 165 mm<br />
0910003500<br />
Tafelverlengingen<br />
voor KGS 305<br />
Tafelverlenging rechts,<br />
van staal<br />
Voor stabiel neerleggen<br />
van lange werkstukken<br />
Met parallelgeleider en<br />
schaal tot 1600 mm<br />
Instelschaal voor<br />
nauwkeurige<br />
herhalingen<br />
Lengte: 1.140 mm<br />
Breedte: 200 mm<br />
Tafelverlenging links,<br />
van staal<br />
Voor stabiel neerleggen<br />
van lange werkstukken<br />
Met parallelgeleider en<br />
schaal tot 1600 mm<br />
Instelschaal voor<br />
nauwkeurige<br />
herhalingen<br />
Lengte: 1.000 mm<br />
Breedte: 200 mm<br />
Tafelverlenging rechts,<br />
van aluminium<br />
Voor stabiel neerleggen<br />
van lange werkstukken<br />
Met parallelgeleider en<br />
schaal tot 3000 mm<br />
uittrekbaar<br />
Instelschaal voor<br />
nauwkeurige<br />
herhalingen<br />
Steunvoet uitklapbaar<br />
en in hoogte verstelbaar<br />
Lengte: 1.130 mm<br />
Breedte: 200 mm<br />
Tafelverlenging links,<br />
van aluminium<br />
Voor stabiel neerleggen<br />
van lange werkstukken<br />
Met parallelgeleider en<br />
schaal tot 3000 mm<br />
uittrekbaar<br />
Instelschaal voor<br />
nauwkeurige<br />
herhalingen<br />
Steunvoet uitklapbaar<br />
en in hoogte verstelbaar<br />
Lengte: 1.000 mm<br />
Breedte: 200 mm<br />
Uittrekbare geleider voor tafelverlenging<br />
Uittrekbare geleider voor<br />
tafelverlengingen<br />
Voor de verlenging<br />
van de tafelverlenging<br />
van 1600 tot 3000 mm<br />
geschikt voor: KGS 255,<br />
KGS 255 Plus, KGS 303,<br />
KGS 305<br />
Lengte: 1.400 mm<br />
Art. nr.<br />
0910061895<br />
0910061887<br />
0910061917<br />
0910061909<br />
Art. nr.<br />
0910058878
Extra geleiders<br />
Werkstukkleminrichtingen<br />
Zaaglijnlaser<br />
Extra aanslag<br />
Voor de veilige en<br />
splintervrije bewerking<br />
van kleine werkstukken<br />
en lijsten<br />
Ook zeer geschikt voor<br />
hoge werkstukken<br />
geschikt voor: KGS 255,<br />
KGS 255 Plus,KGS 303,<br />
KGT 300<br />
Afkortgeleider<br />
Voor nauwkeurige<br />
herhalingen ook bij<br />
kleinere zaagsneden<br />
geschikt voor: KGS 301,<br />
KGS 331<br />
Art. nr.<br />
0910059831<br />
0910009010<br />
Art. nr.<br />
Werkstukkleminrichting 0910031228<br />
Voor het stevig<br />
vastklemmen van kleinere<br />
werkstukken, kunststof<br />
of aluminiumprofielen<br />
geschikt voor: KGS 301<br />
Werkstukkleminrichting 0910057553<br />
Voor het stevig<br />
vastklemmen van kleinere<br />
werkstukken, kunststof<br />
of aluminiumprofielen<br />
geschikt voor: KGS 255,<br />
KGS 255 Plus, KGS 303,<br />
KGS 305, KGT 300,<br />
KGT 501<br />
Zaaglijnlaser<br />
Voor een perfecte<br />
projectie van de zaaglijn<br />
Automatische activering<br />
door<br />
centrifugaalschakelaar<br />
Werkstuk kan snel en<br />
veilig voor het zagen<br />
worden gepositioneerd<br />
Geen proefsneden meer<br />
geschikt voor: KGS 255 en<br />
KGS 255 Plus<br />
Art. nr.<br />
0910064738<br />
Zaaglijnlaser<br />
0910040553<br />
Voor een perfecte<br />
projectie van de zaaglijn<br />
Werkstuk kan snel en<br />
veilig voor het zagen<br />
worden gepositioneerd<br />
Geen proefsneden meer<br />
Lijnlaser met batterij-cel<br />
aansturing<br />
geschikt voor: KGS 301,<br />
KGS 331, KGT 500, KGT 501<br />
TOEBEHOREN AFKORT- EN VERSTEKZAGEN<br />
Rolbokken<br />
Zaaglijnlaser<br />
Voor een perfecte<br />
projectie van de zaaglijn<br />
Automatische activering<br />
door<br />
centrifugaalschakelaar<br />
Werkstuk kan snel en<br />
veilig voor het zagen<br />
worden gepositioneerd<br />
Geen proefsneden meer<br />
Lijnlaser met batterij-cel<br />
aansturing met 6 reserve<br />
batterijcellen<br />
geschikt voor: KGS 303<br />
Zaaglijnlaser<br />
Voor een perfecte<br />
projectie van de zaaglijn<br />
Automatische activering<br />
door<br />
centrifugaalschakelaar<br />
Werkstuk kan snel en<br />
veilig voor het zagen<br />
worden gepositioneerd<br />
Geen proefsneden meer<br />
Lijnlaser met batterij-cel<br />
aansturing met 6 reserve<br />
batterijcellen<br />
geschikt voor: KGS 305<br />
Art. nr.<br />
0910063553<br />
0910063952<br />
Voor het ondersteunen van lange werkstukken bij zagen, frezen,<br />
schaven en boren<br />
Stabiel, in hoogte verstelbaar en inklapbaar<br />
Rolbok RS 420<br />
Met lichtlopende en hoogbelastbare,<br />
roestvaststalen rollen<br />
Hoogte: 640 - 1.015 mm<br />
Breedte: 400 mm<br />
Opleggewicht: 100 kg<br />
Rolbok RS 420 G<br />
Met lichtlopende verchroomde<br />
kogellagers<br />
Maakt ook zijdelingse<br />
bewegingen mogelijk<br />
Ideaal voor plaatmateriaal<br />
Hoogte: 640 - 1.015 mm<br />
Breedte: 520 mm<br />
Opleggewicht: 100 kg<br />
Rolbok RS 420 W<br />
Met lichtlopende verchroomde<br />
kogellagers<br />
Verstelbare kogellagerlijst<br />
Maakt ook zijdelingse bewegingen<br />
mogelijk<br />
Ideaal voor plaatmateriaal,<br />
ronde of vierkante werkstukken<br />
Hoogte: 640 - 1.015 mm<br />
Breedte 420 mm<br />
Opleggewicht: 100 kg<br />
Art. nr.<br />
0910053353<br />
0910053345<br />
0910053361<br />
| 163<br />
FREES- EN<br />
SCHAAFMACHINES<br />
TUIN ORDE EN SYSTEEM SPECIALE MACHINES ZAGEN<br />
HOUTBEWERKINGS -<br />
TECHNIEK<br />
WATER- /<br />
POMPTECHNIEK<br />
PERSLUCHT -<br />
SYSTEMEN
TOEBEHOREN AFKORT- EN VERSTEKZAGEN<br />
Spaanafzuiginrichtingen<br />
Afzuigadapter<br />
35 mm<br />
Binnen-Ø<br />
100 mm<br />
Uitwendige<br />
Ø<br />
Binnen-Ø<br />
44 mm<br />
58 mm<br />
Duwhandgrepen<br />
164 |<br />
44 mm<br />
Uitwendige<br />
Ø<br />
58 mm<br />
44 mm<br />
Uitwendige<br />
Ø<br />
Spaanafzuiginrichting<br />
Voor een schone<br />
werkomgeving en vrij<br />
zicht op het te zagen<br />
werkstuk<br />
Standaarduitrusting<br />
bij de KGS 331<br />
Afzuigstuk-Ø: 100 mm<br />
geschikt voor: KGS 301,<br />
KGS 331<br />
Art. nr.<br />
0910003496<br />
Spaanafzuiginrichting 0910061127<br />
Voor een schone<br />
werkomgeving en vrij<br />
zicht op het te zagen<br />
werkstuk<br />
Voor het aansluiten<br />
op een afzuigapparaat<br />
of de Metabo-alleszuigers<br />
Afzuiging op twee<br />
plaatsen<br />
(afzuigaansluiting<br />
van de machine en<br />
afzuigstuk van de<br />
beschermkap)<br />
Bestaande uit zuigslang<br />
en 2 aansluitstukken<br />
Afzuigstuk-Ø: 100 mm<br />
geschikt voor: KGS 305<br />
Afzuigadapter<br />
Voor het aansluiten van<br />
de afkort- en verstekzagen<br />
op Metabo-alleszuigers<br />
Aansluitmogelijkheid van<br />
een Metabo stofzak 6.31289<br />
Afzuigadapter Multi<br />
Voor KGS 255 / KGS 305<br />
Bij KGS 303 alleen met<br />
spaanafzuiginrichting<br />
art. nr. 0910057561<br />
Duwhandgreep<br />
Voor het zijdelings geleiden<br />
van het werkstuk<br />
Art. nr.<br />
0910059955<br />
0910058010<br />
Art. nr.<br />
0910057200<br />
Onderhoudsspray<br />
Cirkelzaagbladen<br />
Materiaal Afmetingen<br />
mm<br />
Art. nr.<br />
Onderhoudsspray<br />
0911018691<br />
Ideaal voor verzorging en onderhoud<br />
van houtbewerkingmachines<br />
Bevat siliconen, verhindert het<br />
vastplakken van houtstof bijv. op<br />
draadstangen of glijlagers<br />
Verhoogt de glijbaarheid van de<br />
werkstukken op de machinetafel<br />
Hoge reinigingskracht<br />
Tand -<br />
steek<br />
Uitvoering Art. nr.<br />
voor KGS 255<br />
HW/CT 210 x 1,8 x 30 24 WZ, 5° 6.28008<br />
HW/CT 210 x 2,4 x 30 40 WZ, 3° 6.28037<br />
HW/CT 210 x 2,8 x 30 42 FZ/TZ,<br />
1° neg.<br />
6.28038<br />
HW/CT 210 x 2,6 x 30 54 FZ/TZ,<br />
5° neg.<br />
6.28078<br />
HW/CT 210 x 2,8 x 30 60 WZ, 5° neg. 6.28079<br />
HW/CT 210 x 2,8 x 30 60 FZ/TZ,<br />
5° neg.<br />
6.28080<br />
HW/CT 210 x 2,4 x 30 64 FZ/TZ,<br />
5° neg.<br />
6.28082<br />
voor KS 216 Lasercut, KGS 216<br />
HW/CT 216 x 2,4 x 30 24 WZ,<br />
5° neg.<br />
6.28009<br />
HW/CT 216 x 2,4 x 30 48 WZ,<br />
5° neg.<br />
6.28041<br />
HW/CT 216 x 2,4 x 30 60 FZ/TZ,<br />
5° neg.<br />
6.28083<br />
voor KGS 301, KGS 303 en KGS 331<br />
HW/CT 250 x 2,8 x 30 24 WZ, 25° 6.28012<br />
HW/CT 250 x 2,8 x 30 24 WZ,<br />
3° neg.<br />
6.28013<br />
HW/CT 250 x 2,4 x 30 48 WZ,<br />
5° neg.<br />
6.28047<br />
HW/CT 250 x 2,4 x 30 60 WZ,<br />
5° neg.<br />
6.28048<br />
HW/CT 250 x 2,8 x 30 80 FZ/TZ,<br />
5° neg.<br />
6.28088<br />
voor KS 254 Plus, KGS 254<br />
HW/CT 254 x 2,4 x 30 24 WZ,<br />
5° neg.<br />
6.28220<br />
HW/CT 254 x 2,4 x 30 48 WZ,<br />
5° neg.<br />
6.28221<br />
HW/CT 254 x 2,4 x 30 60 WZ,<br />
5° neg.<br />
6.28222<br />
HW/CT 254 x 2,4 x 30 80 FZ/TZ,<br />
5° neg.<br />
6.28223<br />
voor KS 305 Plus, KGS 305<br />
HW/CT 305 x 2,4 x 30 48 WZ,<br />
5° neg.<br />
6.28227<br />
HW/CT 305 x 2,4 x 30 60 WZ,<br />
5° neg.<br />
6.28228<br />
HW/CT 305 x 2,4 x 30 60 WZ, 1,5° 6.28054<br />
HW/CT 305 x 2,4 x 30 80 WZ, 5° 6.28055<br />
HW/CT 305 x 2,4 x 30 84 WZ,<br />
5° neg.<br />
6.28229<br />
HW/CT 305 x 2,8 x 30 96 FZ/TZ,<br />
5° neg.<br />
6.28091<br />
HW/CT 315 x 2,4 x 30 48 WZ,<br />
5° neg.<br />
6.28224<br />
HW/CT 315 x 2,4 x 30 84 WZ, 5° neg. 6.28225<br />
HW/CT 315 x 2,4 x 30 48 WZ, 15° 6.28226<br />
HW/CT 315 x 2,8 x 30 48 WZ, 0° 6.28057<br />
HW/CT 315 x 2,8 x 30 84 WZ, 10° 6.28058<br />
HW/CT 315 x 2,8 x 30 96 FZ/TZ,<br />
5° neg.<br />
6.28092
MOBIEL EN STABIEL<br />
Drie functies in één: met Metabo afkort-, verstek- en<br />
tafelcirkelzagen kunt u veel verschillende werkzaam -<br />
heden uitvoeren. Dat maakt ze tot een onmisbare<br />
metgezel voor iedereen die met bouwwerkzaamheden<br />
binnen te maken heeft. Praktisch: het onderstel van de<br />
KGT 501 is in- en uitklapbaar, zodat u op verschillende<br />
Draaitafel traploos<br />
verstelbaar<br />
van 50° links<br />
tot 60° rechts.<br />
Licht en stabiel<br />
Door de constructie van<br />
aluminium persgietwerk<br />
laag gewicht voor<br />
eenvoudig transport.<br />
315-mm-zaagblad<br />
Behuizing en opname kunnen een<br />
315 mm-blad opnemen. Daardoor<br />
kunnen lijsten tot een hoogte van<br />
120 mm zuiver worden doorgezaagd.<br />
Bijzonder groot zaagblad<br />
(315 mm)<br />
ideaal voor het verwerken van panelen,<br />
laminaat en hoge lijsten.<br />
Bijv. KGT 300<br />
AFKORT-, VERSTEK- EN TAFELCIRKELZAGEN<br />
Zaagkop beide zijden kantelbaar<br />
tot 45°, links ook tot 48°. Ook het kantelen<br />
naar rechts is in de 0°-verstekinstelling<br />
mogelijk, zodat bij de meeste<br />
toepassingen mogelijke beschadigingen<br />
alleen op de verborgen zijden optreden.<br />
De zaagsnede komt sneller tot stand en<br />
het gebruik is eenvoudiger.<br />
hoogten kunt werken. Door hun lage gewicht en door de<br />
makkelijk draagbare constructie kunnen de zagen ook<br />
goed worden getransporteerd. De hoogteverstelling,<br />
die ook bij oneffen oppervlakken een vaste stand<br />
garandeert, zorgt ervoor dat Metabo afkort-, verstek- en<br />
tafelcirkelzagen tegelijkertijd mobiel en stabiel zijn.<br />
Snelverstelling<br />
van de tafelhoogte<br />
Zaagtafel<br />
met groot oplegvlak<br />
en stabiele<br />
parallelgeleider.<br />
Door de bijzondere motorpositie<br />
zijn optimale zaaghoogten, zowel<br />
in de afkortfunctie als in de<br />
tafelcirkelzaagfunctie mogelijk.<br />
De motor staat niet meer in de weg.<br />
Krachtige 1,8 kW<br />
universele motor<br />
en elektronische<br />
motorrem.<br />
| 165<br />
FREES- EN<br />
SCHAAFMACHINES<br />
TUIN ORDE EN SYSTEEM SPECIALE MACHINES ZAGEN<br />
HOUTBEWERKINGS -<br />
TECHNIEK<br />
WATER- /<br />
POMPTECHNIEK<br />
PERSLUCHT -<br />
SYSTEMEN
AFKORT-, VERSTEK- EN TAFELCIRKELZAGEN<br />
SPECIALE KENMERKEN<br />
Bliksemsnel overschakelen van afkortzagen<br />
op gebruik als tafelmachine<br />
Krachtige, universele motor<br />
Laag eigen gewicht voor eenvoudig transport<br />
Dubbele verstek zaagsneden tot 45° door kantelbare<br />
zaagkop en geïntegreerde rondtafel<br />
Zaagkop beide zijden kantelbaar<br />
Als tafelcirkelzaag traploos in hoogte verstelbaar<br />
zaagblad<br />
Robuuste en precieze constructie van aluminium<br />
persgietwerk<br />
Geïntegreerde opnamegroeven voor het zonder<br />
gereedschap aanbrengen van de tafelverlenging<br />
Stabiele parallelgeleider<br />
Technische gegevens<br />
Afmetingen l x b x h 575 x 760 x 730 mm<br />
Werkhoogte zonder onderstel 420 mm<br />
Tafelgrootte 345 x 473 mm<br />
Zaagbreedte - afkortmodus<br />
90/45°<br />
170 mm/112 mm<br />
Zaagdiepte - afkortmodus<br />
90°/45°<br />
100 mm/66 mm<br />
Zaaghoogte - tafelmodus 90° 0 - 55 mm<br />
Nullasttoerental 3.400 /min<br />
Zaagsnelheid (max.) 56 m/s<br />
Zaagblad<br />
Verstelmogelijkheden<br />
Ø 315 x 30 mm<br />
- Draaitafel links (max.) 50 °<br />
- Draaitafel rechts (max.) 60 °<br />
Opgenomen vermogen 1,8 kW<br />
Afgegeven vermogen 1 kW<br />
Motorbeveiliging Overbelastings -<br />
beveiliging<br />
Gewicht 21 kg<br />
Standaarduitrusting Hardmetalen zaagblad<br />
(48 tanden), spaankap,<br />
parallelgeleider,<br />
gereedschap voor<br />
zaagbladwissel<br />
Type KGT 300<br />
Art. nr. 0103300000<br />
166 |<br />
Afkort-, verstek- en<br />
tafelcirkelzaag<br />
KGT 300<br />
0103300018<br />
SPECIALE KENMERKEN<br />
Gecombineerde montagezaag met drie functies: afkort-,<br />
verstek- en tafelcirkelzaag<br />
Bliksemsnel overschakelen van afkortzagen op gebruik als tafelmachine<br />
Uitstekende zaagkwaliteit dankzij torsiestijve constructie<br />
Vrije loop van het zaagblad in elke hoekinstelling<br />
Inductiemotor - geluidsarm en onderhoudsvrij<br />
Elektronische motorrem<br />
Schaal voor de traploze hoekinstelling en nauwkeurig afstelbare<br />
vergrendeling bij 90° en 45°<br />
Als tafelcirkelzaag traploos in hoogte verstelbaar zaagblad<br />
Robuuste en precieze constructie van aluminium persgietwerk<br />
Het onderstel is vast aan de machine verbonden. Door de inklapbare<br />
poten is probleemloos werken op de vloer mogelijk.<br />
Stabiele parallelgeleider<br />
KGT 300 KGT 501<br />
B<br />
<strong>NL</strong><br />
Afkort-, verstek- en<br />
tafelcirkelzaag<br />
KGT 501<br />
Technische gegevens<br />
Afmetingen l x b x h 620 x 663 x 878 mm<br />
Werkhoogte zonder onderstel 457 mm<br />
Tafelgrootte 500 x 520 mm<br />
Zaagbreedte - afkortmodus 90/45° 210 mm/154 mm<br />
Zaagdiepte - afkortmodus 90°/45° 60 mm/45 mm<br />
Zaaghoogte - tafelmodus 90° 3 - 81 mm<br />
Nullasttoerental 3.620 /min<br />
Zaagsnelheid (max.) 42 m/s<br />
Zaagblad Ø 250 x 30 mm<br />
Verstelmogelijkheden<br />
- Draaitafel links (max.) 45 °<br />
- Draaitafel rechts (max.) 45 °<br />
Opgenomen vermogen 2 kW<br />
Afgegeven vermogen 1,5 kW<br />
Motorbeveiliging Overbelastingsbeveiliging<br />
Gewicht (incl. onderstel) 45 kg<br />
Standaarduitrusting Hardmetalen zaagblad<br />
(34 tanden), spaankap,<br />
parallelgeleider, inklapbaar<br />
onderstel, gereedschap<br />
zaagbladwissel<br />
Type KGT 501<br />
Art. nr. 0102505018
Onderstellen<br />
Werkstukkleminrichtingen<br />
Universeel onderstel<br />
Voor optimale en stabiele<br />
werkhoogte<br />
Ook op ongelijke<br />
oppervlakken<br />
te gebruiken<br />
Inklapbaar en in hoogte<br />
verstelbaar<br />
geschikt voor: KGT 300<br />
Art. nr.<br />
AFKORT-, VERSTEK- EN TAFELCIRKELZAGEN<br />
0910057529<br />
<strong>Machine</strong>standaard<br />
0910066110<br />
KSU 400<br />
<strong>Machine</strong>standaard en<br />
tafelverbreding in een<br />
stabiele en robuuste<br />
constructie<br />
Door universele<br />
opneemprofielen ook<br />
geschikt voor alle<br />
gebruikelijke afkortzagen<br />
van bekende fabrikanten<br />
Stabiele poten met<br />
hoogteverstelling<br />
Max. totale lengte: 400 cm<br />
Max. belasting in het<br />
middenste gedeelte: 250 kg<br />
Gewicht: 25 kg<br />
Toebehoren voor de<br />
machinestandaard KSU 400<br />
zie pagina 161<br />
Werkstukkleminrichting<br />
Voor het stevig vastklemmen<br />
van kleinere werkstukken,<br />
kunststof of aluminiumprofielen<br />
geschikt voor: KGT 300,<br />
KGT 501 vanaf bj. 2003<br />
TOEBEHOREN VOOR KGT 300<br />
Tafelverlengingen<br />
Tafelverlenging rechts,<br />
van staal<br />
Voor stabiel neerleggen<br />
van lange werkstukken<br />
Met parallelgeleider en<br />
schaal tot 1600 mm<br />
Instelschaal voor<br />
nauwkeurige herhalingen<br />
Lengte: 1.140 mm<br />
Breedte: 200 mm<br />
Tafelverlenging links,<br />
van staal<br />
Voor stabiel neerleggen<br />
van lange werkstukken<br />
Met parallelgeleider en<br />
schaal tot 1600 mm<br />
Instelschaal voor<br />
nauwkeurige herhalingen<br />
Lengte: 1.000 mm<br />
Breedte: 200 mm<br />
Art. nr.<br />
0910057553<br />
Art. nr.<br />
0910058886<br />
0910058827<br />
Extra geleiders<br />
Afzuigadapter<br />
35 mm<br />
Binnen-Ø mm<br />
44 mm<br />
Uitwendige<br />
Ø<br />
Tafelverlenging rechts,<br />
van staal<br />
Voor stabiel neerleggen<br />
van lange werkstukken<br />
Met parallelgeleider en<br />
schaal tot 3000 mm<br />
uittrekbaar<br />
Instelschaal voor<br />
nauwkeurige herhalingen<br />
Lengte: 1.140 mm<br />
Breedte: 200 mm<br />
Tafelverlenging links,<br />
van staal<br />
Voor stabiel neerleggen<br />
van lange werkstukken<br />
Met parallelgeleider en<br />
schaal tot 3000 mm<br />
uittrekbaar<br />
Instelschaal voor<br />
nauwkeurige herhalingen<br />
Lengte: 1.000 mm<br />
Breedte: 200 mm<br />
Tafelverlenging rechts,<br />
van aluminium<br />
Voor stabiel neerleggen<br />
van lange werkstukken<br />
Met parallelgeleider en<br />
schaal tot 3000 mm<br />
uittrekbaar<br />
Instelschaal voor<br />
nauwkeurige herhalingen<br />
Steunvoet uitklapbaar en<br />
in hoogte verstelbaar<br />
Lengte: 1.130 mm<br />
Breedte: 200 mm<br />
Tafelverlenging links,<br />
van aluminium<br />
Voor stabiel neerleggen<br />
van lange werkstukken<br />
Met parallelgeleider en<br />
schaal tot 3000 mm<br />
uittrekbaar<br />
Instelschaal voor<br />
nauwkeurige herhalingen<br />
Steunvoet uitklapbaar<br />
en in hoogte verstelbaar<br />
Lengte: 1.000 mm<br />
Breedte: 200 mm<br />
Extra aanslag<br />
Voor de veilige en splintervrije<br />
bewerking van kleine<br />
werkstukken en lijsten<br />
Ook zeer geschikt voor hoge<br />
werkstukken<br />
geschikt voor: KGT 300<br />
Afzuigadapter<br />
geschikt voor: KGT 300<br />
Art. nr.<br />
0910058894<br />
0910058835<br />
0910057545<br />
0910057537<br />
Art. nr.<br />
0910059831<br />
Art. nr.<br />
0910059955<br />
| 167<br />
FREES- EN<br />
SCHAAFMACHINES<br />
TUIN ORDE EN SYSTEEM SPECIALE MACHINES ZAGEN<br />
HOUTBEWERKINGS -<br />
TECHNIEK<br />
WATER- /<br />
POMPTECHNIEK<br />
PERSLUCHT -<br />
SYSTEMEN
AFKORT-, VERSTEK- EN TAFELCIRKELZAGEN<br />
TOEBEHOREN VOOR KGT 501<br />
Tafelverlengingen<br />
Aanvoerslede<br />
Afkortgeleiders<br />
Zaaglijnlaser<br />
168 |<br />
Art. nr.<br />
Tafelverlenging<br />
0910053213<br />
Voor stabiel neerleggen<br />
van lange werkstukken<br />
Met parallelgeleider en<br />
schaal tot 2.800 mm<br />
uittrekbaar<br />
Met verlengingsprofiel<br />
en 2 instelschalen voor<br />
nauwkeurige herhalingen<br />
Voor het afkorten links<br />
en rechts toepasbaar<br />
Lengte: 1.000 mm<br />
Breedte: 200 mm<br />
Aanvoerslede<br />
Maakt exacte zaagsneden mogelijk,<br />
ook bij grotere werkstukken<br />
Kogelgelagerde aanvoerslede<br />
Verstekgeleider voor het afkorten tot<br />
1000 mm, met instelschaal, loep en<br />
verstelbare aluminium schaal<br />
Makkelijk te monteren en weer te<br />
demonteren<br />
Zaagbreedte 90°/45°: 650 mm/890 mm<br />
Tafelafmetingen: 350 x 290 mm<br />
Totale lengte : 1.170 mm<br />
Opleggewicht: 23 kg<br />
Aanslagverlenging voor aanvoerslede<br />
Voor het plaatsen in de dwarsaanslag<br />
van de duwslede<br />
Maakt het afkorten van werkstukken<br />
tot 2000 mm mogelijk<br />
Bijstelbare schaal van aluminium<br />
Haakse geleider<br />
Voor precieze dwars- en hoeksneden<br />
Met zaagtafelblad van aluminium<br />
Traploos aan beide zijden verstelbaar<br />
van 90°-45°<br />
geschikt voor: KGT 500, KGT 501<br />
Zaaglijnlaser<br />
Voor een perfecte projectie van<br />
de zaaglijn<br />
Werkstuk kan snel en veilig voor<br />
het zagen worden gepositioneerd<br />
Geen proefsneden meer<br />
Lijnlaser met batterij-cel aansturing<br />
geschikt voor: KGT 500, KGT 501<br />
Art. nr.<br />
0910053205<br />
0910055100<br />
Art. nr.<br />
0910009028<br />
Art. nr.<br />
0910040553<br />
Spaanafzuiginrichting<br />
Rolbokken<br />
Spaanafzuiginrichting<br />
Voor een schone werkomgeving<br />
en vrij zicht op het te zagen werkstuk<br />
Voor de aansluiting aan een<br />
spaanafzuiginrichting<br />
Afzuigstuk-Ø: 100 mm<br />
geschikt voor: KGT 500, KGT 501<br />
Voor het ondersteunen van lange werkstukken bij zagen,<br />
frezen, schaven en boren<br />
Stabiel, in hoogte verstelbaar en inklapbaar<br />
Cirkelzaagbladen<br />
Materiaal Afmetingen<br />
mm<br />
Rolbok RS 420<br />
Breedte: 400 mm<br />
Opleggewicht: 100 kg<br />
Hoogte: 640 - 1.015 mm<br />
Rolbok RS 420 G<br />
Breedte: 520 mm<br />
Opleggewicht: 100 kg<br />
Hoogte: 640 - 1.015 mm<br />
Rolbok RS 420 W<br />
Breedte 420 mm<br />
Opleggewicht: 100 kg<br />
Hoogte: 640 - 1.015 mm<br />
Tand -<br />
steek<br />
Art. nr.<br />
0910009249<br />
Art. nr.<br />
0910053353<br />
0910053345<br />
0910053361<br />
Uitvoering Art. nr.<br />
Voor KGT 501<br />
HW/CT 250 x 2,8 x 30 24 WZ,<br />
3° neg.<br />
6.28013<br />
HW/CT 250 x 2,8 x 30 34 WZ, 15° 6.28045<br />
HW/CT 250 x 2,8 x 30 42 WZ, 15° 6.28046<br />
HW/CT 250 x 2,8 x 30 80 WZ, 10° 6.28087<br />
HW/CT 250 x 2,8 x 30 80 FZ/TZ,<br />
5° neg.<br />
6.28088<br />
voor KGT 300<br />
HW/CT 315 x 2,8 x 30 20 FZ, 22° 6.28015<br />
HW/CT 315 x 3,0 x 30 24 WZ, 20° 6.28016<br />
HW/CT 315 x 2,8 x 30 48 WZ, 12° 6.28056<br />
HW/CT 315 x 2,8 x 30 48 WZ, 0° 6.28057<br />
HW/CT 315 x 2,8 x 30 84 WZ, 10° 6.28058
FOUTLOOS - MOEITELOOS.<br />
Het principe luidt: „niet duwen, maar trekken“.<br />
Wie al eens lange, onhandige of erg harde werkstukken<br />
heeft gezaagd, weet dat het zo eenvoudiger en zuiverder<br />
gaat. Er gaan wezenlijk minder tanden door het hout, de<br />
Bijv. UK 333<br />
Treklengte 333 mm<br />
Alle gangbare<br />
laminaatvloeren en<br />
panelen kunnen tot 45°<br />
compleet worden<br />
doorgezaagd.<br />
Stabiel<br />
Zijdelen van massieve<br />
staalplaat.<br />
Snelle ombouw<br />
De UK 333 kan tot een tafelcirkelzaag<br />
omgebouwd worden. De universele<br />
geleider wordt voor het zagen van<br />
langere werkstukken een<br />
parallelaanslag.<br />
Nauwkeurige<br />
werkstuksteun<br />
Tafelplaat van<br />
aluminiumprofielen.<br />
Praktische toebehoren<br />
Bijvoorbeeld tafelverlenging of<br />
aanvoerslede – makkelijk te monteren.<br />
Altijd mobiel<br />
Het onderstel kan makkelijk worden<br />
ingeklapt. De UK 333 is zo makkelijk te<br />
transporteren en past in elke auto<br />
TREKCIRKELZAGEN<br />
zaagsnede kan beter worden gecontroleerd, er ontstaan<br />
minder splinters. Op hetzelfde moment ontziet het<br />
trekcirkelzaag-principe de zaagbladen, waardoor de<br />
levensduur aanzienlijk hoger wordt<br />
Altijd stabiel<br />
Geïntegreerd, inklapbaar onderstel<br />
met niveauregeling voor stabiele<br />
stand. De machine kan ook in<br />
ingeklapte toestand gebruikt<br />
worden.<br />
Hoogwaardige<br />
universele geleider<br />
voor hoekinstellingen<br />
van –90° tot +90°.<br />
Absoluut flexibel<br />
Krachtige, universele<br />
motor en toerentalregeling<br />
door Metabo<br />
VC-elektronica.<br />
Veelzijdig bij het zagen<br />
De universele geleider is voor verstek-<br />
en dubbele versteksneden 180°<br />
draaibaar. Het zaagblad is van –1,5 tot<br />
46,5° kantelbaar, ideaal voor het<br />
maken van verdekte zaagsneden.<br />
| 169<br />
FREES- EN<br />
SCHAAFMACHINES<br />
TUIN ORDE EN SYSTEEM SPECIALE MACHINES ZAGEN<br />
HOUTBEWERKINGS -<br />
TECHNIEK<br />
WATER- /<br />
POMPTECHNIEK<br />
PERSLUCHT -<br />
SYSTEMEN
TREKCIRKELZAGEN<br />
GEMEENSCHAPPELIJKE KENMERKEN<br />
De mobiele, professionele zaag met de functies en voordelen van<br />
een afkort- en verstekzaag, een trekcirkelzaag en een tafelcirkelzaag<br />
3 machines in één - verstekzaag, trekzaag en tafelcirkelzaag<br />
Als complete set voor veelzijdige en hoogwaardige werkzaamheden<br />
Snelle opbouw van de meegeleverde toebehoren<br />
Mobiel door laag gewicht<br />
Motor met overbelastingsbeveiliging en softstart-technologie<br />
Binnen een paar seconden om te bouwen van verstekzaagnaar<br />
tafelcirkelzaag-functie<br />
170 |<br />
UK 290 UK 290 Set<br />
<br />
<br />
<br />
<br />
<br />
<br />
Trekcirkelzaag<br />
UK 290<br />
Speciale voordelen<br />
Uitbreidbaar tot systeemcirkelzaag<br />
<br />
Aanvoerslede, tafelverbreding en -verlenging<br />
voor het precies zagen van grote werkstukken<br />
Aan alle zijden van het zaagtafelblad plaatsbare universele<br />
geleider voor verstek- en parallelzaagsneden<br />
Traploos zwenkbaar en in hoogte verstelbaar zaagblad<br />
Geïntegreerd, inklapbaar onderstel met niveauregeling<br />
voor stabiele stand<br />
Precieze werkstuksteun van vlakgefreesd aluminium persgietwerk<br />
Zijdeel van massieve staalplaat<br />
Voor éénfase wisselstroom<br />
Trekcirkelzaag<br />
UK 290 Set<br />
Technische gegevens<br />
Afmetingen l x b x h 674 x 478 x 878 mm 1.600 x 1.180 x 878 mm<br />
Werkhoogte zonder onderstel 420 mm 420 mm<br />
Tafelgrootte l x b 674 x 478 mm 674 x 478 mm<br />
Max. zaaghoogte 45/90° 42 mm/60 mm 42 mm/60 mm<br />
Nullasttoerental 4.500 /min 4.500 /min<br />
Toerental bij nominale last 3.800 /min 3.800 /min<br />
Zaagblad Ø 220 x 30 mm Ø 220 x 30 mm<br />
Kantelbereik -1,5 - 46,5 ° -1,5 - 46,5 °<br />
Zaagsnelheid (max.) 44 m/s 44 m/s<br />
Treklengte 290 mm 290 mm<br />
Opgenomen vermogen 1,8 kW 1,8 kW<br />
Afgegeven vermogen 1,2 kW 1,2 kW<br />
Gewicht (incl. onderstel) 25 kg 52 kg<br />
Standaarduitrusting Hardmetalen zaagblad met wisseltand<br />
(36 tanden), inklapbaar onderstel,<br />
universele geleider, spouwmes, duwstok,<br />
spaanafzuigaansluitingen<br />
Type UK 290 UK 290 Set<br />
Art. nr. 0102900000 0192901000<br />
0102900018 <strong>NL</strong><br />
0192901018<br />
<br />
Hardmetalen zaagblad met wisseltand<br />
(36 tanden), inklapbaar onderstel,<br />
universele geleider, aanslagprofiel 700 mm,<br />
spouwmes, duwstok, spaanafzuiginrichting,<br />
tafelverbreding, parallelgeleider,<br />
tafelverlenging, aanvoerslede<br />
B B<br />
<strong>NL</strong>
GEMEENSCHAPPELIJKE KENMERKEN<br />
De mobiele, professionele zaag met de functies en voordelen van<br />
een afkort- en verstekzaag, een trekcirkelzaag en een tafelcirkelzaag<br />
Als complete set voor veelzijdige en hoogwaardige werkzaamheden<br />
Snelle opbouw van de meegeleverde toebehoren<br />
Mobiel door laag gewicht<br />
Krachtige, universele motor en toerentalregeling door Metabo<br />
VC-elektronica<br />
Motor met overbelastingsbeveiliging en softstart-technologie<br />
Binnen een paar seconden om te bouwen van verstekzaagnaar<br />
tafelcirkelzaag-functie<br />
Aan alle zijden van het zaagtafelblad plaatsbare universele<br />
geleider voor verstek- en parallelzaagsneden<br />
Speciale voordelen<br />
Aanvoerslede, tafelverbreding en -verlenging<br />
voor het precies zagen van grote werkstukken<br />
UK 333 UK 333 Set<br />
<br />
<br />
<br />
<br />
<br />
<br />
Trekcirkelzaag<br />
UK 333<br />
TREKCIRKELZAGEN<br />
Traploos zwenkbaar en in hoogte verstelbaar zaagblad<br />
Geïntegreerd, inklapbaar onderstel met niveauregeling<br />
voor stabiele stand<br />
Achtvoudig kogelgelagerde, lichtlopende trekinrichting<br />
van aluminium persgietwerk voor hoogste precisie<br />
Precieze werkstuksteun van vlakgefreesd aluminium<br />
persgietwerk<br />
Zijdeel van massieve staalplaat<br />
Voor éénfase wisselstroom<br />
Trekcirkelzaag<br />
UK 333 Set<br />
Technische gegevens<br />
Afmetingen l x b x h 760 x 585 x 900 mm 1.600 x 1.287 x 900 mm<br />
Werkhoogte zonder onderstel 418 mm 418 mm<br />
Tafelgrootte l x b 750 x 585 mm 750 x 585 mm<br />
Max. zaaghoogte 45/90° 49 mm/70 mm 49 mm/70 mm<br />
Nullasttoerental 1.800 - 4.500 /min 1.800 - 4.500 /min<br />
Toerental bij nominale last 4.500 /min 4.500 /min<br />
Zaagblad Ø 220 x 30 mm Ø 220 x 30 mm<br />
Kantelbereik -1,5 - 46,5 ° -1,5 - 46,5 °<br />
Zaagsnelheid (max.) 52 m/s 52 m/s<br />
Treklengte 333 mm 333 mm<br />
Opgenomen vermogen 2,2 kW 2,2 kW<br />
Afgegeven vermogen 1,5 kW 1,5 kW<br />
Gewicht (incl. onderstel) 35,9 kg 63 kg<br />
Standaarduitrusting Hardmetalen zaagblad met wisseltand<br />
(36 tanden), inklapbaar onderstel,<br />
universele geleider, spouwmes,<br />
zaaghoogteweergave, duwstok,<br />
spaanafzuigaansluitingen<br />
Type UK 333 UK 333 Set<br />
Art. nr. 0103330000 0193330000<br />
0103330018 B <strong>NL</strong><br />
0193330018<br />
<br />
Hardmetalen zaagblad met wisseltand<br />
(36 tanden), inklapbaar onderstel,<br />
universele geleider, aanslagprofiel 700 mm,<br />
spouwmes, zaaghoogteweergave, duwstok,<br />
spaanafzuiginrichting, tafelverbreding,<br />
parallelgeleider, tafelverlenging,<br />
aanvoerslede<br />
B<br />
<strong>NL</strong><br />
| 171<br />
FREES- EN<br />
SCHAAFMACHINES<br />
TUIN ORDE EN SYSTEEM SPECIALE MACHINES ZAGEN<br />
HOUTBEWERKINGS -<br />
TECHNIEK<br />
WATER- /<br />
POMPTECHNIEK<br />
PERSLUCHT -<br />
SYSTEMEN
TOEBEHOREN TREKCIRKELZAGEN<br />
TOEBEHOREN VOOR UK 290 EN UK 333<br />
Werktafels<br />
Wielenset<br />
Aanvoerslede<br />
Tafelverbreding<br />
1) Standaarduitrusting bij UK 290 Set en UK 333 Set<br />
172 |<br />
Art. nr.<br />
Universele tafel Flexo 500 0910064304<br />
Voor stationair gebruik<br />
van Metabo<br />
0910064576<br />
B<br />
decoupeerzagen,<br />
bovenfrezen en<br />
handcirkelzagen (bij<br />
gebruik van de juiste<br />
toebehoren)<br />
Met inklapbaar onderstel<br />
en hoogteverstelling<br />
Ook in combinatie<br />
met UK 290 of UK 333<br />
als tafelverbreding of<br />
werkstation inzetbaar<br />
Stabiele stalen constructie<br />
en groot tafelblad van<br />
stranggietprofielen<br />
Wielenset<br />
Voor het lichte en<br />
eenvoudige transport<br />
Aanvoerslede<br />
Grote en brede<br />
werkstukken worden<br />
veilig door het zaagblad<br />
geleid<br />
Schone en precieze<br />
zaagresultaten<br />
Makkelijk te monteren<br />
en weer te demonteren<br />
Veilig werken<br />
Tafelafmetingen:<br />
310 x 200 mm<br />
Totale lengte: 1.225 mm<br />
Opleggewicht: 7,7 kg<br />
Tafelverbreding<br />
Vergroot de<br />
oplegoppervlakte;<br />
ideaal voor grote platen<br />
Hiermee zijn sneden<br />
met parallelgeleider tot<br />
610 mm mogelijk<br />
In hoogte verstelbaar<br />
Lengte: 674 mm<br />
Breedte: 501 mm<br />
Art. nr.<br />
0910064363<br />
Art. nr.<br />
0910064347 1)<br />
Art. nr.<br />
0910064401 1)<br />
Tafelverlenging<br />
Parallelgeleider<br />
Universele geleider<br />
Splinterbescherming<br />
Spaanafzuiginrichting<br />
1) Standaarduitrusting bij UK 290 Set en UK 333 Set<br />
Tafelverlenging<br />
Praktisch afkorten van<br />
lange werkstukken<br />
Veilig werken<br />
Lengte: 380 mm<br />
Breedte: 476 mm<br />
Parallelgeleider<br />
Voor langssneden<br />
of het op maat zagen<br />
van grote platen<br />
Lang voorzetprofiel<br />
voor een veilige<br />
geleiding van het<br />
werkstuk<br />
Universele geleider<br />
Als vervanging of als<br />
tweede verstekgeleider<br />
inzetbaar<br />
Voor verstek- en dubbele<br />
versteksneden<br />
180° (2 x 90°) draaibaar<br />
Lengte van de aanslag:<br />
450 mm<br />
geschikt voor: UK 333<br />
Splinterbescherming<br />
(set=10 stuks)<br />
Wordt voor het zaagblad<br />
aangebracht en<br />
vermindert splinteren<br />
aan de uitvoerzijde<br />
van het werkstuk<br />
geschikt voor: UK 333<br />
Spaanafzuiginrichting<br />
Afzuiging op twee<br />
plaatsen: aan de<br />
spaanbak en boven<br />
aan de beschermkap<br />
Vrij zicht op het te zagen<br />
werkstuk<br />
Schone werkomgeving<br />
Afzuigstuk-Ø: 100 mm<br />
Art. nr.<br />
0910064312 1)<br />
Art. nr.<br />
0910063707 1)<br />
Art. nr.<br />
0910063057 1)<br />
Art. nr.<br />
0910062107<br />
Art. nr.<br />
0910064371 1)
Werkstukkleminrichtingen<br />
Zaagbladdepot<br />
Cirkelzaagbladen<br />
Materiaal Afmetingen<br />
mm<br />
Art. nr.<br />
Werkstukkleminrichting 0910064495<br />
Voor het stevig<br />
vastklemmen van kleinere<br />
werkstukken, rond<br />
materiaal, kunststof<br />
of aluminiumprofielen<br />
Geschikt voor gebruik<br />
op universele aanslag<br />
Max. spanhoogte: 75 mm<br />
Werkstukkleminrichting<br />
Voor het stevig<br />
vastklemmen van<br />
kleinere werkstukken,<br />
rond materiaal,<br />
kunststof of<br />
aluminiumprofielen<br />
Geschikt voor het<br />
gebruik op universele<br />
geleider en aanvoerslede<br />
Ook geschikt voor<br />
de tafelverlengingen<br />
Max. spanhoogte: 55 mm<br />
geschikt voor: UK 220,<br />
UK 333<br />
Lijmklem<br />
Voor het vastklemmen<br />
van de werkstukken<br />
op de aanvoerslede<br />
Zaagbladdepot<br />
Zaagbladdepot met<br />
meetlint, winkelhaak<br />
en potlood.<br />
Voor het veilig opbergen<br />
van max. twee<br />
cirkelzaagbladen tot<br />
Ø 254 mm.<br />
(Zaagbladen niet bij<br />
de levering inbegrepen)<br />
Geschikt voor het<br />
aanbrengen op de<br />
universele tafel Flexo 500,<br />
de onderstellen van de<br />
trekcirkelzagen UK 290,<br />
UK 333, kap-, verstek- en<br />
tafelcirkelzagen<br />
Tand -<br />
steek<br />
0910053124<br />
0910064509<br />
Art. nr.<br />
0910064339<br />
Uitvoering Art. nr.<br />
voor UK 290, UK 333<br />
HW/CT 220 x 2,4 x 30 36 WZ, 10° 6.28042<br />
HW/CT 220 x 2,6 x 30 48 DZ/HZ, 10° 6.28043<br />
HW/CT 220 x 2,6 x 30 80 FZ/ TZ 6.28084<br />
TOEBEHOREN TREKCIRKELZAGEN<br />
TOEBEHOREN VOOR UK 333<br />
Aanslagverlenging<br />
Tafelverlenging<br />
Duwhandgreep<br />
Onderhoudsspray<br />
Aanslagverlenging voor<br />
aanvoerslede<br />
Voor het plaatsen<br />
in de dwarsaanslag<br />
van de duwslede<br />
Maakt het afkorten van<br />
werkstukken tot 2000 mm<br />
mogelijk<br />
Bijstelbare schaal van<br />
aluminium<br />
Art. nr.<br />
0910055100<br />
Art. nr.<br />
Tafelverlenging<br />
0910053213<br />
Voor stabiel neerleggen<br />
van lange werkstukken<br />
Met parallelgeleider<br />
en schaal tot 2.800 mm<br />
uittrekbaar<br />
Met verlengingsprofiel<br />
en 2 instelschalen voor<br />
nauwkeurige herhalingen<br />
Voor het afkorten links<br />
en rechts toepasbaar<br />
Steunvoet uitklapbaar<br />
en in hoogte verstelbaar<br />
Lengte: 1.000 mm<br />
Breedte: 200 mm<br />
Duwhandgreep<br />
Voor het zijdelings geleiden<br />
van het werkstuk<br />
Onderhoudsspray<br />
Ideaal voor verzorging en<br />
onderhoud van<br />
houtbewerkingmachines<br />
Bevat siliconen, verhindert het<br />
vastplakken van houtstof bijv.<br />
op draadstangen of glijlagers<br />
Verhoogt de glijbaarheid<br />
van de werkstukken op de<br />
machinetafel<br />
Hoge reinigingskracht<br />
Art. nr.<br />
0910057200<br />
Art. nr.<br />
0911018691<br />
| 173<br />
FREES- EN<br />
SCHAAFMACHINES<br />
TUIN ORDE EN SYSTEEM SPECIALE MACHINES ZAGEN<br />
HOUTBEWERKINGS -<br />
TECHNIEK<br />
WATER- /<br />
POMPTECHNIEK<br />
PERSLUCHT -<br />
SYSTEMEN
PRECISIECIRKELZAGEN<br />
GEMEENSCHAPPELIJKE KENMERKEN<br />
Veelzijdig in gebruik door omvangrijk toebehorenprogramma<br />
Voor mobiel gebruik<br />
Traploos in hoogte verstelbaar zaagblad<br />
Schuinverstelling van het zaagblad traploos instelbaar<br />
Afsluitbare schakelaar beschermt tegen gebruik door<br />
onbevoegden<br />
174 |<br />
PK 200 PK 255 - 2,5 WN<br />
PK 255 - 3,4 DN<br />
Precisiecirkelzaag<br />
PK 200<br />
Speciale voordelen<br />
Lichtgewicht<br />
<br />
Krachtige, universele motor<br />
<br />
Tafelverlenging en onderstel<br />
bij de levering inbegrepen<br />
<br />
Voor éénfase wisselstroom<br />
<br />
Voor draaistroom<br />
<br />
Technische gegevens<br />
Afmetingen l x b x h 540 x 430 x 330 mm 1.380 x 780 x 1.000 mm 1.380 x 780 x 1.000 mm<br />
Tafelgrootte l x b 540 x 430 mm 760 x 660 mm 760 x 660 mm<br />
Max. zaaghoogte 45/90° 45 mm/65 mm 53 mm/80 mm 53 mm/80 mm<br />
Toerental bij nominale last 4.000 /min 3.800 /min 3.800 /min<br />
Zaagsnelheid 44 m/s 50 m/s 50 m/s<br />
Max. zaagbreedte<br />
- met parallelgeleider 180 mm 300 mm 300 mm<br />
Zaagblad Ø 210 x 30 mm Ø 250 x 30 mm Ø 250 x 30 mm<br />
Kantelbereik zaagblad -1,5 - 46,5 ° 0 - 45 ° 0 - 45 °<br />
Opgenomen vermogen 1,7 kW 2,5 kW 3,4 kW<br />
Afgegeven vermogen 1 kW 1,9 kW 2,5 kW<br />
Gewicht 21 kg 71 kg 71 kg<br />
Standaarduitrusting Hardmetalen zaagblad met<br />
wisseltand (30 tanden),<br />
parallelgeleider, haakse geleider,<br />
spaanafzuigaansluitingen,<br />
duwstok<br />
Grote, geanodiseerde tafels van geëxtrudeerde<br />
aluminiumprofielen<br />
Houtstof getest volgens TRGS 553 door FPH<br />
Precisiecirkelzaag<br />
PK 255 - 2,5 WN<br />
Hardmetalen zaagblad met<br />
wisseltand (34 tanden), onderstel,<br />
parallelgeleider, haakse geleider,<br />
tafelverlenging,<br />
spaanafzuigaansluitingen, duwstok<br />
Precisiecirkelzaag<br />
PK 255 - 3,4 DN<br />
Hardmetalen zaagblad met<br />
wisseltand (34 tanden), onderstel,<br />
parallelgeleider, haakse geleider,<br />
tafelverlenging,<br />
spaanafzuigaansluitingen,<br />
duwstok<br />
Type PK 200 PK 255 - 2,5 WN PK 255 - 3,4 DN<br />
Art. nr. 0102001001 0102582209 0102582802
GEMEENSCHAPPELIJKE KENMERKEN<br />
Veelzijdig in gebruik door omvangrijk toebehorenprogramma<br />
Voor mobiel gebruik<br />
Krachtige, universele motor<br />
Tafelverlenging kort en onderstel bij de levering inbegrepen<br />
Traploos in hoogte verstelbaar zaagblad<br />
Schuinverstelling van het zaagblad traploos instelbaar<br />
... met basisdragersysteem<br />
inclusief aanvoerslede<br />
PK 255 - 2,5 WN<br />
Systeemcirkelzaag<br />
PK 255 - 2,5 WN<br />
PRECISIECIRKELZAGEN<br />
Afsluitbare schakelaar beschermt tegen gebruik door<br />
onbevoegden<br />
Grote, geanodiseerde tafels van geëxtrudeerde<br />
aluminiumprofielen<br />
Houtstof getest volgens TRGS 553 door FPH<br />
PK 255 - 3,4 DN<br />
Systeemcirkelzaag<br />
PK 255 - 3,4 DN<br />
Speciale voordelen<br />
Voor éénfase wisselstroom<br />
<br />
Voor draaistroom<br />
<br />
Technische gegevens<br />
Afmetingen l x b x h 1.560 x 1.400 x 1.000 mm 1.560 x 1.400 x 1.000 mm<br />
Tafelgrootte l x b 760 x 660 mm 760 x 660 mm<br />
Max. zaaghoogte 45/90° 53 mm/80 mm 53 mm/80 mm<br />
Toerental bij nominale last 3.800 /min 3.800 /min<br />
Zaagsnelheid 50 m/s 50 m/s<br />
Max. zaagbreedte<br />
- met parallelgeleider 300 mm 300 mm<br />
Zaagblad Ø 250 x 30 mm Ø 250 x 30 mm<br />
Kantelbereik zaagblad 0 - 45 ° 0 - 45 °<br />
Opgenomen vermogen 2,5 kW 3,4 kW<br />
Afgegeven vermogen 1,9 kW 2,5 kW<br />
Gewicht 74 kg 74 kg<br />
Standaarduitrusting Hardmetalen zaagblad met wisseltand<br />
(34 tanden), onderstel, basisdragersysteem<br />
(zaagbreedte tot 700 mm), aanvoerslede<br />
met steunvoet, parallelgeleider,<br />
haakse geleider, tafelverlenging kort,<br />
spaanafzuigaansluitingen, duwstok<br />
Hardmetalen zaagblad met wisseltand<br />
(34 tanden), onderstel, basisdragersysteem<br />
(zaagbreedte tot 700 mm), aanvoerslede<br />
met steunvoet, parallelgeleider,<br />
haakse geleider, tafelverlenging kort,<br />
spaanafzuigaansluitingen, duwstok<br />
Type PK 255 - 2,5 WN PK 255 - 3,4 DN<br />
Art. nr. 0192552508 0192553407<br />
| 175<br />
FREES- EN<br />
SCHAAFMACHINES<br />
TUIN ORDE EN SYSTEEM SPECIALE MACHINES ZAGEN<br />
HOUTBEWERKINGS -<br />
TECHNIEK<br />
WATER- /<br />
POMPTECHNIEK<br />
PERSLUCHT -<br />
SYSTEMEN
TOEBEHOREN PRECISIECIRKELZAGEN<br />
TOEBEHOREN VOOR PK 200 EN PK 255<br />
176 |<br />
Onderstel<br />
Wielenset<br />
Basisdragersysteem<br />
Onderstel<br />
Voor optimale<br />
en stabiele werkhoogte<br />
Makkelijk te transporteren<br />
Klapbaar<br />
geschikt voor: PK 200<br />
Wielenset<br />
Voor gemakkelijk transport<br />
Voor de montage aan de<br />
machinestandaard<br />
geschikt voor: PK 255<br />
Toebehoren voor het basisdragersysteem<br />
Art. nr.<br />
0910017047<br />
Art. nr.<br />
0910003313<br />
Art. nr.<br />
Basisdragersysteem 0910018450<br />
Voor de montage van<br />
aanvoersleden,<br />
tafelverlenging en<br />
tafelverbreding vereist<br />
Bevestiging/vergrendeling<br />
aan de voor- en achterkant<br />
van de machinebehuizing<br />
Lengte: 1180 mm<br />
geschikt voor: PK 200<br />
Basisdragersysteem 0910052411<br />
Voor de montage van<br />
aanvoerslede,<br />
tafelverlenging lang en<br />
tafelverbreding vereist<br />
Bevestiging/vergrendeling<br />
aan de voor- en achterkant<br />
van de machinebehuizing<br />
Lengte: 1180 mm<br />
geschikt voor: PK 255<br />
Art. nr.<br />
Verlenging<br />
0910050028<br />
Verlengt het<br />
basisdragersysteem<br />
met 720 mm<br />
Maakt bredere<br />
zaagsneden bij de<br />
langsgeleider tot<br />
1400 mm mogelijk<br />
Levering inclusief in hoogte<br />
verstelbare steunvoet<br />
Steunvoet<br />
Extra steunvoet voor<br />
betere steun van de<br />
basisdragerverlenging<br />
In hoogte verstelbaar<br />
0910050036<br />
Aanvoerslede<br />
Maakt exacte zaagsneden<br />
mogelijk, ook bij grotere<br />
werkstukken<br />
Montage links of rechts<br />
aan het<br />
basisdragersysteem<br />
Afstand tot het zaagblad<br />
individueel instelbaar<br />
Excenterklemming -<br />
makkelijk te monteren<br />
en weer te demonteren<br />
Verstekgeleider,<br />
lengte 700 mm aan beide<br />
kanten 47° zwenkbar<br />
geschikt voor: PK 200<br />
Zaagbreedte 90°/45°:<br />
660 mm/910 mm<br />
Tafelgrootte: 540 x 240 mm<br />
Totale lengte : 1.180 mm<br />
Aanvoerslede<br />
Maakt exacte sneden<br />
mogelijk, ook bij grotere<br />
werkstukken<br />
Montage links/ rechts aan<br />
basisdragersysteem<br />
Afstand tot het zaagblad<br />
individueel instelbaar<br />
Excenterklemming -<br />
makkelijk te monteren<br />
en weer te demonteren<br />
Verstekgeleider,<br />
lengte 700 mm aan beide<br />
kanten 47° zwenkbaar<br />
geschikt voor: PK 255<br />
Zaagbreedte 90°/45°:<br />
900 mm/1.140 mm<br />
Tafelgrootte: 540 x 240 mm<br />
Totale lengte : 1.550 mm<br />
Tafelverbreding<br />
De tafelverbreding<br />
vergroot het oplegvlak,<br />
ideaal bij het op maat<br />
zagen van platen<br />
Maakt sneden bij de<br />
langsgeleider tot 700 mm<br />
breedte mogelijk<br />
Bij het gebruik van de<br />
basisdragerverlenging<br />
zijn sneden bij de<br />
langsgeleider tot een<br />
breedte van 1400 mm<br />
mogelijk<br />
Montage links of rechts<br />
aan het<br />
basisdragersysteem<br />
geschikt voor: PK 200<br />
Lengte: 585 mm<br />
Breedte: 200 mm<br />
Tafelverbreding Plus<br />
De tafelverbreding<br />
vergroot het oplegvlak,<br />
ideaal bij het op maat<br />
zagen van platen<br />
Maakt sneden bij de<br />
langsgeleider tot 700 mm<br />
breedte mogelijk<br />
Bij het gebruik van de<br />
basisdragerverlenging<br />
zijn sneden bij de<br />
langsgeleider tot een<br />
breedte van 1400 mm<br />
mogelijk<br />
Montage links of rechts<br />
aan het<br />
basisdragersysteem<br />
geschikt voor: PK 255<br />
Lengte: 835 mm<br />
Breedte: 200 mm<br />
Art. nr.<br />
0910018434<br />
0910052420<br />
0910018442<br />
0910040480
Overige toebehoren precisiecirkelzagen<br />
Art. nr.<br />
Tafelverlenging lang 0910018469<br />
Voor stabiel neerleggen<br />
van lange werkstukken<br />
Met in hoogte verstelbare<br />
steunvoet en extra<br />
aanslagrail<br />
Excenterklemming,<br />
makkelijk te monteren<br />
en weer te demonteren<br />
Montage voor of achter<br />
aan het<br />
basisdragersysteem<br />
HC 333: montage aan beide<br />
kanten van de vlaktafels<br />
mogelijk<br />
geschikt voor: PK 200,<br />
PK 255, PKF 255<br />
Lengte: 1.000 mm<br />
Breedte: 200 mm<br />
Haakse geleider<br />
Voor precieze dwars- en hoeksneden<br />
Traploos aan beide zijden verstelbaar<br />
van 90°-45°<br />
geschikt voor: PK 200<br />
Haakse geleider<br />
Voor precieze dwars- en hoeksneden<br />
Met zaagtafelblad van aluminium<br />
Traploos aan beide zijden verstelbaar<br />
van 90°-45°<br />
PK 300: rechts en links van het zaagblad<br />
inzetbaar<br />
geschikt voor: PK 255<br />
Rolbok RS 420<br />
Ter ondersteuning van lange<br />
werkstukken bij zagen en schaven<br />
Stabiel, in hoogte verstelbaar en<br />
inklapbaar<br />
Met lichtlopende en hoogbelastbare,<br />
roestvast stalen rollen<br />
Breedte: 400 mm<br />
Opleggewicht: 100 kg<br />
Rolbok RS 420 G<br />
Ter ondersteuning van lange<br />
werkstukken bij zagen en schaven<br />
In hoogte verstel- en inklapbaar<br />
Met lichtlopende verchroomde<br />
kogellagers<br />
Maakt ook zijdelingse bewegingen<br />
mogelijk<br />
Ideaal voor plaatmateriaal<br />
Breedte: 520 mm<br />
Opleggewicht: 100 kg<br />
Rolbok RS 420 W<br />
Ter ondersteuning van lange<br />
werkstukken bij zagen en schaven<br />
In hoogte verstel- en inklapbaar<br />
Met lichtlopende verchroomde<br />
kogellagers<br />
Verstelbare kogellagerlijst<br />
Maakt ook zijdelingse bewegingen<br />
mogelijk<br />
Ideaal voor plaatmateriaal, ronde of<br />
vierkante werkstukken<br />
Breedte 420 mm<br />
Opleggewicht: 100 kg<br />
Duwhandgreep<br />
Voor het zijdelings geleiden<br />
van het werkstuk<br />
Art. nr.<br />
0910059963<br />
0910008048<br />
0910053353<br />
0910053345<br />
0910053361<br />
0910057200<br />
TOEBEHOREN PRECISIECIRKELZAGEN<br />
Spaanafzuiginrichtingen<br />
Cirkelzaagbladen<br />
Materiaal Afmetingen<br />
mm<br />
Spaanafzuiginrichting<br />
Voor een schone werkomgeving en<br />
vrij zicht op het te zagen werkstuk<br />
Voor de aansluiting aan een<br />
afzuigapparaat<br />
Met dit toebehoren is de machine<br />
stofgetest<br />
Afzuigstuk-Ø: 100 mm<br />
geschikt voor: PK 200<br />
Spaanafzuiginrichting<br />
Voor een schone werkomgeving en<br />
vrij zicht op het te zagen werkstuk<br />
Voor de aansluiting aan een<br />
afzuigapparaat<br />
Met dit toebehoren is de machine<br />
stofgetest<br />
Afzuigstuk-Ø: 100 mm<br />
geschikt voor: PK 250 tot 1993, PK 255<br />
Tand -<br />
steek<br />
Art. nr.<br />
0910017608<br />
0910014374<br />
Uitvoering Art. nr.<br />
Voor PK 200<br />
HW/CT 210 x 2,4 x 30 30 WZ, 22° 6.28036<br />
HW/CT 210 x 2,4 x 30 40 WZ, 3° 6.28037<br />
HW/CT 210 x 2,4 x 30 42 WZ, 22° 6.28039<br />
HW/CT<br />
Voor PK 255<br />
210 x 2,4 x 30 64 WZ, 10° 6.28081<br />
HW/CT 250 x 2,8 x 30 24 WZ, 25° 6.28012<br />
HW/CT 250 x 2,8 x 30 34 WZ, 15° 6.28045<br />
HW/CT 250 x 2,8 x 30 42 WZ, 15° 6.28046<br />
HW/CT 250 x 2,8 x 30 60 WZ, 15° 6.28049<br />
HW/CT 250 x 3,2 x 30 60 WZ, 10° 6.28050<br />
HW/CT 250 x 2,8 x 30 80 WZ, 10° 6.28087<br />
HW/CT 250 x 2,8 x 30 80 FZ/TZ,<br />
5° neg.<br />
6.28088<br />
| 177<br />
FREES- EN<br />
SCHAAFMACHINES<br />
TUIN ORDE EN SYSTEEM SPECIALE MACHINES ZAGEN<br />
HOUTBEWERKINGS -<br />
TECHNIEK<br />
WATER- /<br />
POMPTECHNIEK<br />
PERSLUCHT -<br />
SYSTEMEN
FORMAATCIRKELZAGEN<br />
ZO FUNCTIE, ZO VORM.<br />
Met Metabo-formaatcirkelzagen kunt u elk formaat<br />
aan ! Want daarmee kunt u zowel kleine als grote<br />
werkstukken precies en veilig op maat zagen. Ook niet<br />
parallelle zaagsneden zijn geen probleem, omdat<br />
de werkstukken op de naaldgelagerde formaataanvoertafel<br />
optimaal worden geleid. Ruwe, niet<br />
Bijv. PKU 250<br />
Veelzijdig gebruik<br />
door omvangrijk<br />
toebehorenprogramma.<br />
Exact werken<br />
door hoge precisie.<br />
„Houtstof getest“<br />
volgens TRGS 553<br />
1. Tafelcirkelzaag<br />
Voor precieze zaagsneden<br />
in werkstukken tot een dikte<br />
van 83 mm.<br />
178 |<br />
Schakelaar met<br />
afsluitbaar deksel.<br />
Naaldgelagerde<br />
formaataanvoerslede<br />
voor exacte zaagsneden met<br />
een lengte tot 1.450 mm.<br />
Makkelijk te transporteren<br />
door vier uittrekbare<br />
draaggrepen.<br />
2. Formaatcirkelzaag<br />
Met de 1800 mm lange formaataanvoersleden<br />
zijn zaagsneden<br />
mogelijk met een lengte van<br />
max. 1.450 mm.<br />
gekantrechte planken kunnen met Metabo-formaatcirkelzagen<br />
heel eenvoudig gekantrecht worden – de<br />
meegeleverde werkstukaandrukker maakt dat mogelijk.<br />
Formaatcirkelzagen bieden de veelvoud aan functies<br />
die u voor snel werken nodig heeft.<br />
Gereedschapsloze montage<br />
en demontage<br />
– zonder bijstellen –<br />
de tafelverbreding en<br />
-verlenging voor het zagen<br />
van grotere werkstukken.<br />
Stabiele, geanodiseerde<br />
tafels<br />
van geëxtrudeerde<br />
aluminiumprofielen.<br />
Eenvoudig te bedienen<br />
door goed doordachte<br />
bedienings- en functieelementen.<br />
3. Trekcirkelzaag<br />
Dankzij de trekfunctie is het afkorten<br />
van werkstukken met een breedte<br />
van max. 330 mm mogelijk.<br />
Geïntegreerde<br />
trekinrichting<br />
voor het afkorten<br />
van werkstukken<br />
met een breedte<br />
van max. 330 mm.
GEMEENSCHAPPELIJKE KENMERKEN<br />
3 volwaardige machines in één: tafelcirkelzaag, trekcirkelzaag<br />
en formaatcirkelzaag<br />
Veelzijdig in gebruik door omvangrijk toebehorenprogramma<br />
Optimaal voor precies op maat zagen van formaten<br />
Robuuste, geluidsarme inductiemotor<br />
Thermische overbelastingsbeveiliging voor lange levensduur<br />
Tafelverbreding is zijdelings geïntegreerd<br />
Haakse geleider met bijstelbare schaal voor een exacte instelling<br />
en loep voor het makkelijk aflezen van de afstand van het zaagblad<br />
en voor nauwkeurige herhalingswerkzaamheden<br />
Traploos in hoogte verstelbaar zaagblad<br />
PKU 250 -<br />
2,1 WN-920<br />
Formaatcirkelzaag<br />
PKU 250 - 2,1 WN-920<br />
Speciale voordelen<br />
Voor éénfase wisselstroom<br />
<br />
Voor draaistroom<br />
<br />
Met 920 mm -<br />
formaataanvoerslede<br />
<br />
Met 1800 mm -<br />
formaataanvoerslede<br />
<br />
PKU 250 -<br />
2,7 DN-1800<br />
Technische gegevens<br />
Afmetingen l x b x h 1.830 x 2.020 x 1.050 mm 1.830 x 2.020 x 1.050 mm 1.960 x 2.020 x 1.050 mm 1.960 x 2.020 x 1.050 mm<br />
Tafelgrootte l x b 345 x 810 mm 345 x 810 mm 345 x 810 mm 345 x 810 mm<br />
Max. zaaghoogte 45/90° 48 mm/83 mm 48 mm/83 mm 48 mm/83 mm 48 mm/83 mm<br />
Toerental bij nominale last 4.400 /min 4.400 /min 4.400 /min 4.400 /min<br />
Zaagsnelheid 57 m/s 57 m/s 57 m/s 57 m/s<br />
Max. zaaglengte<br />
- met formaat-aanvoerslede 800 mm 800 mm 1.450 mm 1.450 mm<br />
Zaagblad Ø 250 x 30 mm Ø 250 x 30 mm Ø 250 x 30 mm Ø 250 x 30 mm<br />
Kantelbereik zaagblad -1,5 - 46,5 ° -1,5 - 46,5 ° -1,5 - 46,5 ° -1,5 - 46,5 °<br />
Opgenomen vermogen 2,1 kW 2,7 kW 2,1 kW 2,7 kW<br />
Afgegeven vermogen 1,6 kW 2 kW 1,6 kW 2 kW<br />
Afzuigaansluitingen 100/82 mm 100/82 mm 100/82 mm 100/82 mm<br />
Gewicht 155 kg 155 kg 171,5 kg 171,5 kg<br />
Standaarduitrusting HM zaagblad met<br />
wisseltand (24 tanden),<br />
onderkast incl. wielenset,<br />
korte formaataanvoerslede,<br />
parallelgeleider,<br />
dwarstafel,<br />
tafelverlenging,<br />
tafelverbreding,<br />
spaanafzuig -<br />
aansluitingen, duwstok<br />
Zaagblad kantelbaar van -1,5°-46,5°; voor verdekte zaagsneden<br />
geschikt<br />
Afsluitbare schakelaar beschermt tegen gebruik door<br />
onbevoegden<br />
Naaldgelagerde formaataanvoerslede<br />
Grote, geanodiseerde tafels van geëxtrudeerde<br />
aluminiumprofielen<br />
<strong>Machine</strong>behuizing van poedergecoat en torsievrij staalplaat<br />
Houtstof getest volgens TRGS 553 door FPH<br />
Spaanlade<br />
HM zaagblad met<br />
wisseltand (24 tanden),<br />
onderkast incl. wielenset,<br />
korte formaataanvoerslede,<br />
parallelgeleider,<br />
dwarstafel,<br />
tafelverlenging,<br />
tafelverbreding,<br />
spaanafzuig -<br />
aansluitingen, duwstok<br />
HM zaagblad met<br />
wisseltand (24 tanden),<br />
onderkast incl. wielenset,<br />
lange formaataanvoerslede,<br />
parallelgeleider,<br />
dwarstafel,<br />
tafelverlenging,<br />
tafelverbreding,<br />
spaanafzuig -<br />
aansluitingen, duwstok<br />
HM zaagblad met<br />
wisseltand (24 tanden),<br />
onderkast incl. wielenset,<br />
lange formaataanvoerslede,<br />
parallelgeleider,<br />
dwarstafel,<br />
tafelverlenging,<br />
tafelverbreding,<br />
spaanafzuig -<br />
aansluitingen, duwstok<br />
Type PKU 250 - 2,1 WN-920 PKU 250 - 2,7 DN-920 PKU 250 - 2,1 WN-1800 PKU 250 - 2,7 DN-1800<br />
Art. nr. 0199250000 B <strong>NL</strong> 0199250400 B <strong>NL</strong> 0199250100 B<br />
<strong>NL</strong> 0199250500 B <strong>NL</strong><br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
Formaatcirkelzaag<br />
PKU 250 - 2,7 DN-920<br />
FORMAATCIRKELZAGEN<br />
Formaatcirkelzaag<br />
PKU 250 - 2,1 WN-1800<br />
Formaatcirkelzaag<br />
PKU 250 - 2,7 DN-1800<br />
0199250018 0199250118<br />
B <strong>NL</strong> B <strong>NL</strong><br />
| 179<br />
FREES- EN<br />
SCHAAFMACHINES<br />
TUIN ORDE EN SYSTEEM SPECIALE MACHINES ZAGEN<br />
HOUTBEWERKINGS -<br />
TECHNIEK<br />
WATER- /<br />
POMPTECHNIEK<br />
PERSLUCHT -<br />
SYSTEMEN
TOEBEHOREN FORMAATCIRKELZAGEN<br />
Toebehoren voor PKU 250<br />
180 |<br />
Onderkast<br />
Met snelsluitingen voor<br />
eenvoudig, zonder<br />
gereedschap aanbrengen<br />
en verwijderen van de<br />
machine<br />
Afsluitbare lade met<br />
wielgeleiding en lade voor<br />
het opvangen van zaagsel<br />
Wielenset met neerlaatbare<br />
wielen<br />
Werkhoogte : 890 mm<br />
Tafelverbreding<br />
De tafelverbreding vergroot<br />
het oplegvlak, ideaal bij het<br />
op maat zagen van platen<br />
Maakt zaagsneden bij de<br />
langsgeleider tot 700 mm<br />
breedte mogelijk<br />
Bij het gebruik van een<br />
tweede tafelverbreding zijn<br />
zaagsneden bij de langs -<br />
geleider tot een breedte<br />
van 1160 mm mogelijk<br />
Gereedschapsloze montage<br />
zonder bijstellen<br />
Lengte: 865 mm<br />
Breedte: 440 mm<br />
Steun<br />
Voor het ondersteunen<br />
van de tafelverbreding<br />
0910060007<br />
In hoogte verstelbaar<br />
Bij gebruik van een tweede<br />
tafelverbreding absoluut<br />
noodzakelijk<br />
Extra tafel<br />
Voor het ombouwen<br />
tot tafelcirkelzaag/<br />
onderbouw-trekcirkelzaag<br />
in plaats van de formaataanvoertafel<br />
(linkerkant)<br />
Gereedschapsloze montage<br />
zonder bijstellen<br />
Lengte: 865 mm<br />
Breedte: 345 mm<br />
Art. nr.<br />
0910059971<br />
0910060007<br />
0910060015<br />
0910060023<br />
Formaat-aanvoerslede kort 0910060104<br />
Voor sneden tot een lengte<br />
van 800 mm - bij een<br />
zaaghoogte van 83 mm<br />
Met 1200 mm lange<br />
geleidingsrail en<br />
werkstukaandrukker<br />
Voor het ombouwen van de<br />
machine met lange formaataanvoerslede<br />
tot de uitvoering<br />
met korte formaat-duwslede<br />
Lengte: 920 mm<br />
Breedte: 220 mm<br />
Formaat-aanvoerslede lang<br />
Voor zaagsneden tot een<br />
lengte van 1.450 mm - bij<br />
een zaaghoogte van 83 mm<br />
Met 1.800 mm lange<br />
geleidingsrail en<br />
werkstukaandrukker<br />
Voor het ombouwen van<br />
de machine met korte<br />
formaataanvoerslede tot<br />
de uitvoering met lange<br />
formaatduwslede<br />
Lengte: 1.800 mm<br />
Breedte: 220 mm<br />
Afkortgeleider<br />
Maakt het afkorten van<br />
tot 2 m lange werkstukken<br />
mogelijk<br />
Voor het plaatsen in de<br />
aanslag van de dwarstafel<br />
Met bijstelbare aluminium<br />
schaal<br />
Uittrekbaar<br />
Kleminrichting<br />
Voor het vastklemmen<br />
van de werkstukken op de<br />
formaataanvoerslede<br />
Art. nr.<br />
0910060112<br />
0910060120<br />
0910060155
Toebehoren voor de stofafzuiging<br />
58 mm<br />
Binnen-Ø<br />
Rolbokken<br />
100 mm<br />
Uitwendige<br />
Ø<br />
100 mm<br />
Binnen-Ø<br />
Zuigslangen PKU 250<br />
Voor het afzuigen op twee<br />
plaatsen (afzuigaansluiting<br />
van de machine en afzuigstuk<br />
van de beschermkap)<br />
Aansluitstuk-Ø 58 mm / 35 mm<br />
Y-stuk 0910060090 vereist<br />
Zuigslang<br />
Lengte: 1.750 mm<br />
Diameter: 35 mm<br />
Zuigslang<br />
Moeilijk ontvlambar<br />
Lengte: 2.500 mm<br />
Diameter: 35 mm<br />
Zuigslang<br />
Lengte: 3.500 mm<br />
Diameter: 35 mm<br />
Slanghouder<br />
Voor het wegleiden van de aan<br />
de beschermkap van de machine<br />
aangesloten zuigslang uit het<br />
zaagbereik<br />
Als er op 2 plaatsen wordt<br />
afgezogen (afzuigaansluiting<br />
van de machine en afzuigstuk<br />
van de beschermkap)<br />
Y-stuk<br />
Met sluitstop 58 mm<br />
Met aansluitmogelijkheid<br />
voor de zuigslang van het<br />
afzuigapparaat en een zuigslang<br />
met aansluitstuk-Ø 58 mm<br />
Voor het ondersteunen van lange werkstukken bij zagen,<br />
frezen, schaven en boren<br />
Stabiel, in hoogte verstelbaar en inklapbaar<br />
Rolbok RS 420<br />
Met lichtlopende en hoogbelastbare,<br />
roestvast stalen rollen<br />
Breedte: 400 mm<br />
Opleggewicht: 100 kg<br />
Hoogte: 640 - 1.015 mm<br />
Rolbok RS 420 G<br />
Met lichtlopende verchroomde<br />
kogellagers<br />
Maakt ook zijdelingse bewegingen<br />
mogelijk<br />
Ideaal voor plaatmateriaal<br />
Breedte: 520 mm<br />
Opleggewicht: 100 kg<br />
Hoogte: 640 - 1.015 mm<br />
Rolbok RS 420 W<br />
Met lichtlopende verchroomde<br />
kogellagers<br />
Verstelbare kogellagerlijst<br />
Maakt ook zijdelingse bewegingen<br />
mogelijk<br />
Ideaal voor plaatmateriaal,<br />
ronde of vierkante werkstukken<br />
Breedte: 420 mm<br />
Opleggewicht: 100 kg<br />
Hoogte: 640 - 1.015 mm<br />
Art. nr.<br />
0910060074<br />
0910060066<br />
0910060058<br />
0910060082<br />
0910060090<br />
Art. nr.<br />
0910053353<br />
0910053345<br />
0910053361<br />
TOEBEHOREN FORMAATCIRKELZAGEN<br />
Onderhoudsspray<br />
Cirkelzaagbladen<br />
Materiaal Afmetingen<br />
mm<br />
Onderhoudsspray<br />
Ideaal voor verzorging en<br />
onderhoud van<br />
houtbewerkingmachines<br />
Bevat siliconen, verhindert het<br />
vastplakken van houtstof bijv.<br />
op draadstangen of glijlagers<br />
Verhoogt de glijbaarheid van de<br />
werkstukken op de machinetafel<br />
Hoge reinigingskracht<br />
Tand -<br />
steek<br />
Art. nr.<br />
0911018691<br />
Uitvoering Art. nr.<br />
HW/CT 250 x 2,8 x 30 24 WZ, 25° 6.28012<br />
HW/CT 250 x 2,8 x 30 34 WZ, 15° 6.28045<br />
HW/CT 250 x 2,8 x 30 42 WZ, 15° 6.28046<br />
HW/CT 250 x 2,8 x 30 60 WZ, 15° 6.28049<br />
HW/CT 250 x 3,2 x 30 60 WZ, 10° 6.28050<br />
HW/CT 250 x 2,8 x 30 80 WZ, 10° 6.28087<br />
HW/CT 250 x 2,8 x 30 80 FZ/TZ,<br />
5° neg.<br />
6.28088<br />
Voorritszaagbladen<br />
Hardmetalen<br />
wolfram<br />
88 x 3 x 30 8 Vlaktandconisch<br />
0910060392<br />
| 181<br />
FREES- EN<br />
SCHAAFMACHINES<br />
TUIN ORDE EN SYSTEEM SPECIALE MACHINES ZAGEN<br />
HOUTBEWERKINGS -<br />
TECHNIEK<br />
WATER- /<br />
POMPTECHNIEK<br />
PERSLUCHT -<br />
SYSTEMEN
TAFELCIRKELZAGEN<br />
SPECIALE KENMERKEN<br />
Veelzijdig in gebruik door omvangrijk toebehorenprogramma<br />
Voor mobiel gebruik<br />
Krachtige, universele motor<br />
Soft-start-technologie<br />
Precieze parallelgeleider met dubbele klemming<br />
Haakse geleider met werkstukgeleider<br />
Tafelverbreding is zijdelings geïntegreerd<br />
Voor éénfase wisselstroom<br />
Traploos in hoogte verstelbaar zaagblad<br />
Schuinverstelling van het zaagblad traploos instelbaar<br />
182 |<br />
TS 250<br />
Technische gegevens<br />
Afmetingen l x b x h 760 x 760 x 490 mm<br />
Tafelgrootte l x b 645 x 755 / 985 mm<br />
Max. zaaghoogte 45/90° 52 mm/77 mm<br />
Toerental bij nominale last 2.600 /min<br />
Zaagsnelheid 34 m/s<br />
Max. zaagbreedte<br />
- met parallelgeleider 390 mm<br />
Zaagblad Ø 250 x 30 mm<br />
Kantelbereik zaagblad -1,5 - 46,5 °<br />
Opgenomen vermogen 2 kW<br />
Afgegeven vermogen 1,2 kW<br />
Afzuigaansluitingen 58 mm<br />
Gewicht 32 kg<br />
Standaarduitrusting Hardmetalen zaagblad met<br />
wisseltand (34 tanden),<br />
parallelgeleider, haakse geleider,<br />
tafelverbreding, zaagblad-depot,<br />
spaanafzuigaansluitingen,<br />
kabeloproller, duwstok<br />
Type<br />
Tafelcirkelzaag<br />
TS 250<br />
TS 250<br />
Art. nr. 0102502000<br />
100 mm<br />
Uitwendige<br />
Ø<br />
Binnen-Ø<br />
44 mm<br />
58 mm<br />
Onderstel<br />
Spaanafzuiginrichting<br />
Afzuigadapter<br />
58 mm<br />
44 mm<br />
Uitwendige<br />
Ø<br />
Cirkelzaagbladen<br />
Materiaal Afmetingen<br />
mm<br />
Voor optimale<br />
en stabiele werkhoogte<br />
Op- en inklapbaar<br />
Spaanafzuiginrichting<br />
Voor een schone werkomgeving<br />
en vrij zicht op het te zagen<br />
werkstuk<br />
Voor het aansluiten op een<br />
afzuigapparaat of de Metaboalleszuigers<br />
Afzuiging op twee plaatsen<br />
(afzuigaansluiting van de machine<br />
en afzuigstuk van de beschermkap)<br />
Bestaande uit zuigslang en<br />
2 aansluitstukken<br />
Afzuigstuk-Ø: 100 mm<br />
Art. nr.<br />
0910061135<br />
Art. nr.<br />
0910061127<br />
Art. nr.<br />
Afzuigadapter Multi 0910058010<br />
Tand -<br />
steek<br />
Uitvoering Art. nr.<br />
HW/CT 250 x 2,8 x 30 60 WZ, 15° 6.28049<br />
HW/CT 250 x 2,8 x 30 80 WZ, 10° 6.28087<br />
HW/CT 250 x 2,8 x 30 80 FZ/TZ,<br />
5° neg.<br />
6.28088
GEMEENSCHAPPELIJKE KENMERKEN<br />
Universele tafelcirkelzaag in basisuitrusting met optimale<br />
prijs-/kwaliteitsverhouding<br />
Ideaal voor het zagen van kanthout, planken, platen<br />
en houtachtige materialen in de werkplaats<br />
en op de bouwplaats<br />
Aan de standaard spaanafzuiginrichting kan een afzuigapparaat<br />
of een nat-droog-zuiger worden aangesloten<br />
Universele geleider voor rechte zaagsneden, kan ook als<br />
aanvoerslede worden gebruikt<br />
Traploos in hoogte verstelbaar zaagblad<br />
Schuinverstelling van het zaagblad traploos instelbaar<br />
Robuuste, poedergecoate plaatstaalconstructie en verzinkte<br />
tafelplaat<br />
Onderstel en motor voorgemonteerd<br />
TKHS 315 C -<br />
2,0 WNB<br />
Tafelcirkelzaag<br />
TKHS 315 C -<br />
2,0 WNB<br />
Type TKHS 315 C -<br />
2,0 WNB<br />
TKHS 315 C -<br />
2,8 DNB<br />
Tafelcirkelzaag<br />
TKHS 315 C -<br />
2,8 DNB<br />
Speciale voordelen<br />
Voor éénfase<br />
<br />
wisselstroom<br />
Voor draaistroom<br />
<br />
Technische gegevens<br />
Afmetingen l x b x h 1.650 x 650 x<br />
1.000 mm<br />
1.650 x 650 x<br />
1.000 mm<br />
Tafelgrootte l x b 800 x 550 mm 800 x 550 mm<br />
Max. zaaghoogte 45/90° 60 mm/85 mm 60 mm/85 mm<br />
Zaagsnelheid 50 m/s 50 m/s<br />
Zaagblad Ø 315 x 30 mm Ø 315 x 30 mm<br />
Opgenomen vermogen 2 kW 2,8 kW<br />
Afgegeven vermogen 1,5 kW 2,15 kW<br />
Gewicht 62 kg 64 kg<br />
Standaarduitrusting HM zaagblad<br />
met wisseltand<br />
(24 tanden),<br />
wielenset incl.<br />
handgrepen,<br />
universele geleider,<br />
tafelverlenging,<br />
spaanafzuig -<br />
inrichting,<br />
spaanafzuig -<br />
aansluitingen,<br />
duwstok<br />
HM zaagblad<br />
met wisseltand<br />
(24 tanden),<br />
wielenset incl.<br />
handgrepen,<br />
universele geleider,<br />
tafelverlenging,<br />
spaanafzuig -<br />
inrichting,<br />
spaanafzuig -<br />
aansluitingen,<br />
duwstok<br />
TKHS 315 C -<br />
2,8 DNB<br />
Art. nr. 0103152000 0103152100<br />
TAFELCIRKELZAGEN<br />
SPECIALE KENMERKEN<br />
Precieze tafelcirkelzaag in professionele uitrusting -<br />
snel opgebouwd voor elk gebruik<br />
Ideaal voor het zagen van kanthout, planken, platen<br />
en houtachtige materialen in de werkplaats en op de<br />
bouwplaats<br />
Aan de standaard spaanafzuiginrichting kan een<br />
afzuigapparaat of een nat-droog-zuiger worden<br />
aangesloten<br />
Universele haakse geleider, kan ook als aanvoerslede<br />
worden gebruikt<br />
Stabiele parallelgeleider met excenterklemming<br />
Traploos in hoogte verstelbaar zaagblad<br />
Schuinverstelling van het zaagblad traploos instelbaar<br />
Robuuste, poedergecoate plaatstaalconstructie<br />
en verzinkte tafelplaat<br />
Inklapbare tafelverlenging<br />
Onderstel en motor voorgemonteerd<br />
Voor éénfase wisselstroom<br />
TKHS 315 M -<br />
3,1 WNB<br />
Tafelcirkelzaag<br />
TKHS 315 M -<br />
3,1 WNB<br />
Technische gegevens<br />
Afmetingen l x b x h 1.700 x 700 x<br />
1.000 mm<br />
Tafelgrootte l x b 800 x 600 mm<br />
Max. zaaghoogte 45/90° 53 mm/85 mm<br />
Zaagsnelheid 50 m/s<br />
Zaagblad Ø 315 x 30 mm<br />
Opgenomen vermogen 3,1 kW<br />
Afgegeven vermogen 2,2 kW<br />
Gewicht 75 kg<br />
Standaarduitrusting HM zaagblad met wisseltand<br />
(24 tanden), wielenset incl.<br />
handgrepen, parallelgeleider,<br />
haakse geleider,<br />
tafelverlenging,<br />
spaanafzuiginrichting,<br />
spaanafzuigaansluitingen,<br />
duwstok<br />
Type TKHS 315 M -<br />
3,1 WNB<br />
Art. nr. 0103153100<br />
| 183<br />
FREES- EN<br />
SCHAAFMACHINES<br />
TUIN ORDE EN SYSTEEM SPECIALE MACHINES ZAGEN<br />
HOUTBEWERKINGS -<br />
TECHNIEK<br />
WATER- /<br />
POMPTECHNIEK<br />
PERSLUCHT -<br />
SYSTEMEN
TAFELCIRKELZAGEN<br />
SPECIALE KENMERKEN<br />
Precieze tafelcirkelzaag in professionele uitrusting - snel<br />
opgebouwd voor elk gebruik<br />
Ideaal voor het zagen van kanthout, planken, platen en<br />
houtachtige materialen in de werkplaats en op de bouwplaats<br />
Aan de standaard spaanafzuiginrichting kan een afzuigapparaat<br />
of een nat-droog-zuiger worden aangesloten<br />
Universele haakse geleider, kan ook als aanvoerslede worden<br />
gebruikt<br />
Stabiele parallelgeleider met excenterklemming<br />
Robuuste, poedergecoate plaatstaalconstructie en verzinkte<br />
tafelplaat<br />
Inklapbare tafelverlenging<br />
Onderstel en motor voorgemonteerd<br />
Voor draaistroom<br />
Traploos in hoogte verstelbaar zaagblad<br />
<br />
Schuinverstelling van het zaagblad traploos instelbaar<br />
184 |<br />
TKHS 315 M -<br />
4,2 DNB<br />
Tafelcirkelzaag<br />
TKHS 315 M -4,2 DNB<br />
Technische gegevens<br />
Afmetingen l x b x h 1.700 x 700 x<br />
1.000 mm<br />
Tafelgrootte l x b 800 x 600 mm<br />
Max. zaaghoogte 45/90° 53 mm/85 mm<br />
Zaagsnelheid 50 m/s<br />
Zaagblad Ø 315 x 30 mm<br />
Opgenomen vermogen 4,2 kW<br />
Afgegeven vermogen 3 kW<br />
Gewicht 77 kg<br />
Standaarduitrusting HM zaagblad met wisseltand<br />
(24 tanden), wielenset incl.<br />
handgrepen, parallelgeleider,<br />
haakse geleider, tafelverlenging,<br />
spaanafzuiginrichting,<br />
spaanafzuigaansluitingen, duwstok<br />
Type TKHS 315 M -<br />
4,2 DNB<br />
Art. nr. 0103153300<br />
TOEBEHOREN VOOR TAFELCIRKELZAGEN<br />
Extra tafels<br />
Wielenset<br />
Aanvoerslede<br />
Cirkelzaagbladen<br />
Materiaal Afmetingen<br />
mm<br />
Extra tafel<br />
Voor het vergroten van het<br />
oplegvlak, ideaal bij het op maat<br />
zagen van platen<br />
Maakt zaagsneden bij de<br />
langsgeleider tot 1.240 mm<br />
breedte mogelijk<br />
In hoogte verstelbaar<br />
Zijdelings monteerbaar<br />
geschikt voor: TKHS 315 C<br />
Lengte: 800 mm<br />
Breedte: 600 mm<br />
Extra tafel<br />
Voor het vergroten van het<br />
oplegvlak, ideaal bij het<br />
op maat zagen van platen<br />
Met snelspanelementen, schaal<br />
en inklapbare steunvoeten<br />
Maakt zaagsneden bij de<br />
langsgeleider tot 1.240 mm<br />
breedte mogelijk<br />
In hoogte verstelbaar<br />
Zijdelings monteerbaar<br />
geschikt voor: TKHS 315 C,<br />
TKHS 315 M<br />
Lengte: 1.000 mm<br />
Breedte: 660 mm<br />
Wielenset<br />
Voor het makkelijke transport<br />
Art. nr.<br />
0910058860<br />
0910014030<br />
Art. nr.<br />
0910057154<br />
Art. nr.<br />
Aanvoerslede<br />
0910058967<br />
Maakt exacte zaagsneden mogelijk,<br />
ook bij grotere werkstukken<br />
Exacte, 6-voudig kogelgelagerde<br />
aanvoerslede<br />
Compleet met aanslagliniaal 90-45°<br />
zwenkbaar<br />
Zaagbreedte 90°/45°: 640 mm/930 mm<br />
Totale lengte : 1.270 mm<br />
Opleggewicht: 24 kg<br />
Tand -<br />
steek<br />
Uitvoering Art. nr.<br />
HW/CT 315 x 2,8 x 30 20 FZ, 22° 6.28015<br />
HW/CT 315 x 3,0 x 30 24 WZ, 20° 6.28016<br />
HW/CT 315 x 2,8 x 30 48 WZ, 15° 6.28056<br />
HW/CT 315 x 2,8 x 30 48 WZ, 0° 6.28057<br />
HW/CT 315 x 2,8 x 30 84 WZ, 10° 6.28058<br />
CV 315 x 1,8 x 30 56 KV 6.28100<br />
CV 315 x 1,8 x 30 80 NV 6.28101
GEMEENSCHAPPELIJKE KENMERKEN<br />
Robuuste machine voor de professional - universeel toepasbaar<br />
Alle Metabo bouwcirkelzagen voldoen aan de actuele europese<br />
veiligheidsnorm EN 1870-1<br />
Licht lopende veiligheidskap voor optimale zaagbladafdekking<br />
Spatwaterbeschermd<br />
Zaagtafel van verzinkt staalplaat<br />
In tafelplaat geponste schaal voor de positionering<br />
van de parallelle aanslag<br />
Parallelle aanslag met snelle excenterklemming<br />
BKS 400 Plus -<br />
3,1 WNB<br />
BOUWCIRKELZAGEN<br />
BKS 400 Plus -<br />
4,2 DNB<br />
Speciale voordelen<br />
Voor éénfase wisselstroom<br />
<br />
Voor draaistroom<br />
<br />
Technische gegevens<br />
Afmetingen l x b x h 1.850 x 750 x 1.050 mm 1.850 x 750 x 1.050 mm<br />
Tafelgrootte l x b 1.030 x 660 mm 1.030 x 660 mm<br />
Max. zaagbreedte<br />
- met parallelgeleider 300 mm 300 mm<br />
- met extra tafel 1.300 mm 1.300 mm<br />
Max. dwarszaagsnede<br />
- met haakse geleider 260 mm 260 mm<br />
Zaaghoogte 127 mm 127 mm<br />
Zaagsnelheid 58 m/s 58 m/s<br />
Zaagblad Ø 400 x 30 mm Ø 400 x 30 mm<br />
Opgenomen vermogen 3,1 kW (S6 40%) 4,2 kW (S6 40%)<br />
Afgegeven vermogen 2,35 kW (S6 40%) 3,25 kW (S6 40%)<br />
Gewicht 88 kg 88 kg<br />
Standaarduitrusting HM zaagblad met vlak-trapeziumtand<br />
(28 tanden), parallelgeleider, haakse<br />
geleider met spiesnijlade, tafelverlenging,<br />
beschermkap, hijshaak, duwstok<br />
Duwstok klaar aan de parallelle aanslag<br />
Afzwenkbare haakse geleider met spiesnijlade<br />
Slijtvaste motorrem<br />
Motor-overlastbescherming<br />
Langs- en dwarsdrager aan de tafelplaat voor meer stijfheid<br />
Inklapbare tafelverlenging<br />
Robuuste, poedergecoate plaatstaalconstructie van het onderstel,<br />
bijzonder torsiestijf en corrosiebestendig<br />
HM zaagblad met vlak-trapeziumtand<br />
(28 tanden), parallelgeleider, haakse<br />
geleider met spiesnijlade, tafelverlenging,<br />
beschermkap, hijshaak, fase-omkering,<br />
duwstok<br />
Type BKS 400 Plus - 3,1 WNB (gemonteerd) BKS 400 Plus - 4,2 DNB (gemonteerd)<br />
Art. nr. 0104003000 0104004000<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
Bouwcirkelzaag<br />
BKS 400 Plus - 3,1 WNB<br />
Bouwcirkelzaag<br />
BKS 400 Plus - 4,2 DNB<br />
Type BKS 400 Plus - 3,1 WNB (ongemonteerd) BKS 400 Plus - 4,2 DNB (ongemonteerd)<br />
Art. nr. 0194003000 <strong>NL</strong> 0194004000 <strong>NL</strong><br />
| 185<br />
FREES- EN<br />
SCHAAFMACHINES<br />
TUIN ORDE EN SYSTEEM SPECIALE MACHINES ZAGEN<br />
HOUTBEWERKINGS -<br />
TECHNIEK<br />
WATER- /<br />
POMPTECHNIEK<br />
PERSLUCHT -<br />
SYSTEMEN
BOUWCIRKELZAGEN<br />
GEMEENSCHAPPELIJKE KENMERKEN<br />
Robuuste machine voor de professional - universeel toepasbaar<br />
Alle Metabo bouwcirkelzagen voldoen aan de actuele europese<br />
veiligheidsnorm EN 1870-1<br />
Licht lopende veiligheidskap voor optimale zaagbladafdekking<br />
Spatwaterbeschermd<br />
Zaagtafel van verzinkt staalplaat<br />
In tafelplaat geponste schaal voor de positionering van<br />
de parallelle aanslag<br />
Parallelle aanslag met snelle excenterklemming<br />
Duwstok bij de hand op de parallelgeleider, afzwenkbare<br />
haakse geleider met spiesnijlade<br />
Speciale voordelen<br />
Gepatenteerde éénhendel-hoogteverstelling<br />
voor een betere aanpassing aan het te zagen<br />
materiaal en dus voor zeer zuivere<br />
zaagsneden en verhoogde veiligheid<br />
186 |<br />
BKS 450 Plus -<br />
5,5 DNB<br />
Bouwcirkelzaag<br />
BKS 450 Plus - 5,5 DNB<br />
Motor geschikt voor permanent gebruik (afgegeven vermogen<br />
bij gebruiksmodus S1 100%)<br />
Slijtvaste motorrem<br />
Motor-overlastbescherming<br />
Langs- en dwarsdrager aan de tafelplaat voor meer stijfheid<br />
Inklapbare tafelverlenging<br />
Robuuste, poedergecoate plaatstaalconstructie van<br />
het onderstel, bijzonder torsiestijf en corrosiebestendig<br />
Voor draaistroom<br />
BKH 450 Plus -<br />
5,5 DNB<br />
Bouwcirkelzaag<br />
BKH 450 Plus - 5,5 DNB<br />
Technische gegevens<br />
Afmetingen l x b x h 1.830 x 750 x 1.020 mm 1.830 x 750 x 1.020 mm<br />
Tafelgrootte l x b 1.030 x 660 mm 1.030 x 660 mm<br />
Max. zaagbreedte<br />
- met parallelgeleider 300 mm 300 mm<br />
- met extra tafel 1.300 mm 1.300 mm<br />
Max. dwarszaagbreedte dwarssnede<br />
- met haakse geleider 260 mm 260 mm<br />
Zaaghoogte 141 mm 20 - 140 mm<br />
Snijsnelheid 64 m/s 66 m/s<br />
Zaagblad Ø 450 x 30 mm Ø 450 x 30 mm<br />
Opgenomen vermogen 5,5 kW (S6 40%) 5,5 kW (S6 40 %)<br />
Afgegeven vermogen 3,2 kW (S1 100%) 3,2 kW (S1 100 %)<br />
Gewicht 90 kg 102 kg<br />
Standaarduitrusting HM zaagblad met vlak-trapeziumtand<br />
(32 tanden), parallelgeleider, haakse geleider<br />
met spiesnijlade, tafelverlenging,<br />
beschermkap, hijshaak,<br />
fase-omkering, duwstok<br />
Type BKS 450 Plus - 5,5 DNB (gemonteerd) BKH 450 Plus - 5,5 DNB (gemonteerd)<br />
Art. nr. 0104605000 0104705000<br />
<br />
HM zaagblad met vlak-trapeziumtand<br />
(32 tanden), parallelgeleider, haakse geleider<br />
met spiesnijlade, tafelverlenging,<br />
beschermkap, hijshaak,<br />
fase-omkering, duwstok<br />
Type BKS 450 Plus - 5,5 DNB (ongemonteerd) –<br />
Art. nr. 0194605000 <strong>NL</strong>
TOEBEHOREN VOOR TAFELCIRKELZAGEN<br />
Extra tafel<br />
Wielenset<br />
Aanvoerslede<br />
Spaanafzuigstukken<br />
Art. nr.<br />
Extra tafel<br />
0910014030<br />
Voor het vergroten van<br />
het oplegvlak, ideaal<br />
bij het op maat zagen<br />
van platen<br />
Met<br />
snelspanelementen,<br />
schaal en inklapbare<br />
steunvoeten<br />
Maakt sneden bij<br />
de langsgeleider tot<br />
1.240 mm breedte<br />
mogelijk<br />
In hoogte verstelbaar<br />
Zijdelings monteerbaar<br />
Lengte: 1.000 mm<br />
Breedte: 660 mm<br />
Wielenset<br />
Voor het makkelijke<br />
transport<br />
Voor de montage aan<br />
de machinestandaard<br />
Art. nr.<br />
0910003313<br />
Art. nr.<br />
Aanvoerslede<br />
0910006665<br />
Maakt exacte sneden<br />
mogelijk, ook bij<br />
grotere werkstukken<br />
Exacte, kogelgelagerde<br />
aanvoerslede<br />
Compleet met<br />
aanslagliniaal 90°-45°<br />
zwenkbaar<br />
Zaagbreedte 90°/45°:<br />
610 mm/1.010 mm<br />
Tafelgrootte:<br />
280 x 525 mm<br />
Totale lengte : 1.500 mm<br />
Opleggewicht: 25 kg<br />
Spaanafzuigstuk<br />
Voor het aansluiten<br />
van de bouwcirkelzagen<br />
op een afzuigapparaat<br />
Afzuigstuk-Ø: 100 mm<br />
geschikt voor: BKH 450 en<br />
BKH 450 Plus<br />
Spaanafzuigstuk<br />
Voor het aansluiten<br />
van de bouwcirkelzagen<br />
op een afzuigapparaat<br />
Afzuigstuk-Ø: 100 mm<br />
geschikt voor: BKS 400,<br />
BKS 400 Plus, BKS 450,<br />
BKS 450 Plus<br />
Art. nr.<br />
0910006690<br />
0910008749<br />
TOEBEHOREN BOUWCIRKELZAGEN<br />
Rolbokken<br />
Voor het ondersteunen van lange werkstukken bij zagen,<br />
frezen, schaven en boren<br />
Stabiel, in hoogte verstelbaar en inklapbaar<br />
Cirkelzaagbladen<br />
Materiaal Afmetingen<br />
mm<br />
Voor BKS 400 en BKS 400 Plus<br />
Hardmetalen<br />
wolfram<br />
Hardmetalen<br />
wolfram<br />
Chroomvanadium-staal <br />
Chroomvanadium-staal <br />
Chroomvanadium-staal<br />
Rolbok RS 420<br />
Met lichtlopende en hoogbelastbare,<br />
roestvast stalen rollen<br />
Breedte: 400 mm<br />
Opleggewicht: 100 kg<br />
Hoogte: 640 - 1.015 mm<br />
Rolbok RS 420 G<br />
Met lichtlopende verchroomde<br />
kogellagers<br />
Maakt ook zijdelingse bewegingen<br />
mogelijk<br />
Ideaal voor plaatmateriaal<br />
Breedte: 520 mm<br />
Opleggewicht: 100 kg<br />
Hoogte: 640 - 1.015 mm<br />
Rolbok RS 420 W<br />
Met lichtlopende verchroomde<br />
kogellagers<br />
Verstelbare kogellagerlijst<br />
Maakt ook zijdelingse bewegingen<br />
mogelijk<br />
Ideaal voor plaatmateriaal,<br />
ronde of vierkante werkstukken<br />
Breedte 420 mm<br />
Opleggewicht: 100 kg<br />
Hoogte: 640 - 1.015 mm<br />
Tand -<br />
steek<br />
Art. nr.<br />
0910053353<br />
0910053345<br />
0910053361<br />
Uitvoering Art. nr.<br />
400 x 3,5 x 30 28 Vlakke tand<br />
afgeschuind<br />
6.28018<br />
400 x 3,5 x 30 60 Wisseltand, 15° 6.28019<br />
400 x 2,2 x 30 32 Punttand 6.28104<br />
400 x 2 x 30 56 Wolfstand 6.28105<br />
400 x 2 x 30 80 Punttand 6.28106<br />
voor BKS 450 Plus en BKH 450 PLus<br />
Hardmetalen<br />
wolfram<br />
Hardmetalen<br />
wolfram<br />
Chroomvanadium-staal<br />
450 x 3,5 x 30 32 Vlakke tand<br />
afgeschuind<br />
6.28020<br />
450 x 3,8 x 30 66 Wisseltand, 15° 6.28021<br />
450 x 2,5 x 30 36 Punttand 6.28107<br />
| 187<br />
FREES- EN<br />
SCHAAFMACHINES<br />
TUIN ORDE EN SYSTEEM SPECIALE MACHINES ZAGEN<br />
HOUTBEWERKINGS -<br />
TECHNIEK<br />
WATER- /<br />
POMPTECHNIEK<br />
PERSLUCHT -<br />
SYSTEMEN
CIRKELZAAGBLADEN<br />
VOOR STATIONAIRE ZAGEN<br />
Hardmetalen cirkelzaagbladen<br />
"power cut"<br />
Dia -<br />
meter<br />
mm<br />
188 |<br />
Mate -<br />
riaal<br />
Zaag -<br />
breedte<br />
mm<br />
Stam -<br />
bladdikte<br />
mm<br />
Asgat -<br />
Ø<br />
mm<br />
Aantal<br />
tanden<br />
Tandvormen Spaan -<br />
hoek<br />
Geschikt voor Art. nr.<br />
210 HM 1,8 1,4 30 24 Wisseltand 5° KS 210, KGS 255 6.28008<br />
216 HM 2,4 1,8 30 24 Wisseltand 5° neg. KS 216 Lasercut, KGS 216 6.28009<br />
250 HM 2,8 2,0 30 24 Wisseltand 25° PK 255, PKU 250,<br />
PKF 255 (V 8), Multi 260/310<br />
6.28012<br />
HM 2,8 2,0 30 24 Wisseltand 3° neg. KS 250, KGS 301, KGS 303,<br />
KGS 331<br />
6.28013<br />
254 HM 2,4 1,8 30 24 Wisseltand 5° neg. KS 254 Plus, KGS 254,<br />
KGS 254 Plus, KGS 254 I Plus<br />
6.28220<br />
315 HM 2,8 1,8 30 20 Vlakke tand 22° TKHS 315, KGT 300 6.28015<br />
HM 3,0 2,0 30 24 Wisseltand 20° TKHS 315 6.28016<br />
350 HM 2,8 1,8 30 22 Vlakke tand 22° TK 350 tot 1983 6.28017<br />
400 HM 3,5 2,5 30 28 Vlakke tand<br />
afgeschuind<br />
10° BKS 400 6.28018 1)<br />
HM 3,5 2,5 30 60 Wisseltand 15° BKS 400 6.28019 1)<br />
450 HM 3,5 2,5 30 32 Vlakke tand<br />
10° BKS 450,<br />
6.28020<br />
afgeschuind<br />
BKH 450<br />
1)<br />
HM 3,8 2,8 30 66 Wisseltand 15° BKS 450, BKH 450 6.28021 1)<br />
500 HM 3,8 2,8 30 22 Wisseltand BW 500 tot 1998 6.28022<br />
600 HW 3,8 2,8 30 26 Wisseltand BW 600 6.28023<br />
700 HW 4,2 3,2 30 42 Wisseltand BW 700 tot 1993,<br />
BW 750<br />
6.28024<br />
1) zaagblad geschikt voor spijkers<br />
Chroom-vanadium-cirkelzaagbladen<br />
"power cut"<br />
Dia -<br />
meter<br />
mm<br />
Mate -<br />
riaal<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
Voor snelle grove en middelfijne zaagsneden bij snelle doorvoer en gering vermogen<br />
Goede zaagresultaten bij langssneden in massief hout<br />
Gedeeltelijk inzetbaar voor hout uit constructies met spijkers en betonresten<br />
Bij gecoat hout of andere compositiematerialen alleen grove snijkwaliteit mogelijk<br />
Voor snelle grove en middelfijne zaagsneden bij snelle doorvoer en gering vermogen<br />
Goede zaagresultaten bij langssneden in massief hout<br />
Gedeeltelijk inzetbaar voor hout uit constructies met spijkers en betonresten<br />
Bij gecoat hout of andere compositiematerialen alleen grove zaagkwaliteit mogelijk<br />
Zaag -<br />
breedte<br />
mm<br />
Stam -<br />
bladdikte<br />
mm<br />
Asgat<br />
Ø<br />
mm<br />
Aantal<br />
tanden<br />
Tandvormen Geschikt voor Art. nr.<br />
315 CrV 1,8 1,8 30 56 Wolfstand TKHS 315 6.28100<br />
CrV 1,8 1,8 30 80 Punttand TKHS 315 6.28101<br />
350 CrV 1,8 1,8 30 56 Punttand TK 350 6.28102<br />
CrV 1,8 1,8 30 80 Punttand TK 350 6.28103<br />
400 CrV 2,2 2,2 30 32 Punttand BKS 400 6.28104<br />
CrV 2,0 2,0 30 56 Wolfstand BKS 400 6.28105<br />
CrV 2,0 2,0 30 80 Punttand BKS 400 6.28106<br />
450 CrV 2,5 2,5 30 36 Punttand BKS 450, BKH 450 6.28107<br />
500 CrV 2,5 2,5 30 56 Wolfstand BW 500 tot 1998 6.28108<br />
600 CrV 2,8 2,8 30 56 Wolfstand BW 600 6.28109<br />
700 CrV 2,8 2,8 30 56 Wolfstand BW 700 tot 1998,<br />
BW 750<br />
6.28110
VOOR STATIONAIRE ZAGEN<br />
Hardmetalen cirkelzaagbladen<br />
"precision cut"<br />
Dia -<br />
meter<br />
mm<br />
Mate -<br />
riaal<br />
Zaag -<br />
breedte<br />
mm<br />
Stam -<br />
bladdikte<br />
mm<br />
Asgat<br />
Ø<br />
mm<br />
Aantal<br />
tanden<br />
Tand -<br />
vormen<br />
Spaan -<br />
hoek<br />
CIRKELZAAGBLADEN<br />
Geschikt voor Art. nr.<br />
210 HM 2,4 1,6 30 30 Wisseltand 22° UK 220, PK 200 6.28036<br />
HM 2,4 1,8 30 40 Wisseltand 3° KS 210, KGS 255, UK 220, PK 200 6.28037<br />
HM 2,8 1,8 30 42 Vlaktand/trapeziumt. 1° neg. KS 210, KGS 255, UK 220, PK 201 6.28038<br />
HM 2,4 1,6 30 42 Wisseltand 22° UK 220, PK 200 6.28039<br />
216 HM 2,4 1,8 30 48 Wisseltand 5° neg. KS 216 Lasercut, KGS 216 6.28041<br />
220 HM 2,4 1,6 30 36 Wisseltand 10° secanta, UK 333, UK 290 6.28042<br />
HM 2,6 1,6 30 48 Daktand/holle tand 10° secanta, UK 333, UK 290 6.28043<br />
250 HM 2,8 1,8 30 34 Wisseltand 15° KGT 500/501/550, PK 255,<br />
PKU 250, PKF 255, PKF 255 V 8<br />
6.28045<br />
HM 2,8 1,8 30 42 Wisseltand 15° KGT 500/501/550, PK 255,<br />
PKU 250, PKF 255, PKF 255 V 8<br />
6.28046<br />
HM 2,4 1,8 30 48 Wisseltand 5° neg. KS 250, KGS 301, KGS 303, KGS 331 6.28047<br />
HM 2,4 1,8 30 60 Wisseltand 5° neg. KS 250, KGS 301, KGS 303, KGS 331 6.28048<br />
HM 2,8 1,8 30 60 Wisseltand 15° TS 250, PKU 250, PK 255 6.28049<br />
HM 3,2 2,2 30 60 Wisseltand 10° PK 255, PKU 250, PKF 255,<br />
PKF 255 V 8<br />
6.28050<br />
254 HM 2,4 1,8 30 48 Wisseltand 5° neg. KS 254 Plus, KGS 254,<br />
KGS 254 Plus, KGS 254 I Plus<br />
6.28221<br />
HM 2,4 1,8 30 60 Wisseltand 5° neg. KS 254 Plus, KGS 254,<br />
KGS 254 Plus, KGS 254 I Plus<br />
6.28222<br />
HM 2,4 1,8 30 48 Wisseltand 5° neg. KS 305 Plus, KGS 305 6.28227<br />
HM 2,4 1,8 30 60 Wisseltand 5° neg. KS 305 Plus, KGS 305 6.28228<br />
305 HM 2,4 1,8 30 60 Wisseltand 1,5° KGS 305 6.28054<br />
HM 2,4 1,8 30 80 Wisseltand 5° KGS 305 6.28055<br />
HM 2,4 1,8 30 84 Wisseltand 5° neg. KS 305 Plus, KGS 305 6.28229<br />
315 HM 2,4 1,8 30 48 Wisseltand 5° neg. KGS 305, KGS 315 Plus 6.28224<br />
HM 2,4 1,8 30 84 Wisseltand 5° neg. KGS 305, KGS 315 Plus 6.28225<br />
HM 2,8 1,8 30 48 Wisseltand 15° TKHS 315 6.28056<br />
HM 2,8 1,8 30 48 Wisseltand 0° KGS 305, KGT 300, TKHS 315 6.28057<br />
HM 2,8 1,8 30 84 Wisseltand 10° KGS 305, KGT 300, TKHS 315 6.28058<br />
Hardmetalen cirkelzaagbladen<br />
"multi cut"<br />
Dia -<br />
meter<br />
mm<br />
Mate -<br />
riaal<br />
Zeer breed gebruiksspectrum in de houtbewerking<br />
Voor zeer goede, zuivere zaagresultaten bij langs- en dwarssneden in zacht en hard hout<br />
Zeer geschikt voor massief en multiplexhout, ruwe spaanplaten, gecoat of gefineerd, MDF,<br />
compositiematerialen<br />
Hoger vermogen van de cirkelzagen nodig<br />
<br />
<br />
<br />
<br />
<br />
<br />
Universeel gebruik bij veeleisende materialen<br />
Bij de hoogste vereisten m.b.t. de zaagkwaliteit, bijv. laminaat, kunststof-, aluminium-, koper-, messingprofielen<br />
Ideaal voor vele toepassingen in de binnenafwerking<br />
Perfecte zaagresultaten ook bij dwarssneden in massief hout, ruwe, gecoate of gefineerde spaanplaten, MDF<br />
Zeer hoog vermogen van de cirkelzaag nodig<br />
Relatief langzame zaaggang<br />
Zaag -<br />
breedte<br />
mm<br />
Stam -<br />
bladdikte<br />
mm<br />
Asgat<br />
Ø<br />
mm<br />
Aantal<br />
tanden<br />
Tand -<br />
vormen<br />
Spaan -<br />
hoek<br />
Geschikt voor Art. nr.<br />
210 HM 2,6 1,8 30 54 Vlaktand/trapeziumtand 5° neg. KGS 255 6.28078<br />
HM 2,8 2,0 30 60 Wisseltand 5° neg. KGS 255 6.28079<br />
HM 2,8 2,0 30 60 Vlaktand/trapeziumtand 5° neg. KGS 255 6.28080<br />
HM 2,4 1,6 30 64 Wisseltand 10° UK 220, PK 200 6.28081<br />
HM 2,4 1,6 30 64 Vlaktand/trapeziumtand 5° neg. KS 210, KGS 255 6.28082<br />
216 HM 2,4 1,8 30 60 Vlaktand/trapeziumtand 5° neg. KS 216 Lasercut, KGS 216 6.28083<br />
220 HM 2,6 1,6 30 80 Vlaktand/trapeziumtand 10° secanta, UK 333, UK 290 6.28084<br />
250 HM 2,8 1,8 30 80 Wisseltand 10° KGT 500/501/550, TS 250,<br />
PKU 250, PK 255, PKF 255<br />
6.28087<br />
HM 2,8 2,0 30 80 Vlaktand/trapeziumtand 5° neg. KGS 301/303/331,<br />
KGT 500/501/550, TS 250,<br />
PKU 250, PK 255, PKF 255<br />
6.28088<br />
254 HM 2,4 1,8 30 80 Vlaktand/trapeziumtand 5° neg. KS 254 Plus, KGS 254,<br />
KGS 254 Plus, KGS 254 I Plus<br />
6.28223<br />
305 HM 2,8 2,0 30 96 Vlaktand/trapeziumtand 5° neg. KGS 305 6.28091<br />
315 HM 2,4 1,8 30 96 Vlaktand/trapeziumtand 5° neg. KGS 305, KGS 315 Plus 6.28226<br />
HM 2,8 2,0 30 96 Vlaktand/trapeziumtand 5° neg. KGS 305 6.28092<br />
| 189<br />
FREES- EN<br />
SCHAAFMACHINES<br />
TUIN ORDE EN SYSTEEM SPECIALE MACHINES ZAGEN<br />
HOUTBEWERKINGS -<br />
TECHNIEK<br />
WATER- /<br />
POMPTECHNIEK<br />
PERSLUCHT -<br />
SYSTEMEN
VLAK- EN VANDIKTEBANKEN<br />
ZONDER TERUGSLAG, ZONDER STOF. ZONDER PROBLEMEN.<br />
Of u nu professional of doe-het-zelver met ambities<br />
bent, bij Metabo vindt u de juiste schaafmachine<br />
voor uw eisen. Met Metabo-schaafmachines kunt<br />
u stofarm en zonder schadelijke trillingen vlakken en<br />
Bijv. HC 333 G Schaafbeitel<br />
aan twee zijden geslepen<br />
Automatische, gelijkmatige<br />
werkstukdoorvoer<br />
bij het vandikteschaven door<br />
hoogwaardige stalen walsen.<br />
Precies vandikteschaven<br />
door 4-voudige lagering<br />
van de dikteschaaftafel.<br />
Eenvoudige, gereedschapsloze<br />
ombouw<br />
van de vlak- naar de<br />
vandikteschaafmachine.<br />
Snelle wisseling van de schaafbeitels<br />
Beitelas met zelfinstellende, omkeerbare<br />
HSS-schaafbeitels voor het eenvoudig<br />
en snel wisselen en omkeren van de<br />
schaafbeitels<br />
190 |<br />
Schaven van schuine oppervlakken<br />
De aanslag kan tot 45° worden gekanteld.<br />
schaven. Andere technische snufjes zijn de veiligheidsschakelaar,<br />
de automatische werkstuktoevoer of het<br />
gereedschaploos ombouwen van vlakschaafmachines<br />
tot vandikteschaven.<br />
Robuuste machinebehuizing<br />
voor hoge stabiliteit en nagenoeg<br />
trillingsvrij werken.<br />
Stabiele onderbouw<br />
voor veilig werken op optimale<br />
werkhoogte.<br />
Exact vandikteschaven<br />
door 4-voudige lagering van de<br />
dikteschaaftafel. Automatische,<br />
gelijkmatige werkstuktoevoer.<br />
Vlak- en<br />
vandiktetafel<br />
van massief<br />
slijtvast grijs<br />
gietijzer.
SPECIALE KENMERKEN<br />
Ideaal voor mobiel gebruik door laag gewicht<br />
Zijdelingse dieptevergrendeling<br />
Grote tafellengte<br />
Krachtige universele motor voor aandrijving met grote<br />
doorvoerkracht en gelijkmatig schaafbeeld<br />
Precieze spaandikte-instelling voor snel en exact schaven<br />
DH 330<br />
Vandiktebank<br />
DH 330<br />
Technische gegevens<br />
Afmetingen l x b x h 579 x 857 x 574 mm<br />
Spaanafname 0 - 3 mm<br />
Materiaal<br />
- Vandiktetafel Roestvast stalen laag met<br />
gegoten aluminium<br />
Vandiktetafel l x b 840 x 330 mm<br />
Doorlaathoogte/-breedte 152 mm/330 mm<br />
Toevoersnelheid 7 m/min<br />
Diameter van de beitelas 47 mm<br />
Aantal schaafbeitels 2<br />
Toerental van de beitelas 9.800 /min<br />
Opgenomen vermogen 1,8 kW<br />
Gewicht 35 kg<br />
Standaarduitrusting 2 ingebouwde omkeerbare<br />
schaafbeitels, duwstok,<br />
afzuigstuk<br />
Type DH 330<br />
Art. nr. 0200033000<br />
VANDIKTEBANK<br />
Grote aan- en afvoertafels ondersteunen de doorvoer van lange<br />
materialen; voor optimale schaafresultaten.<br />
Schaafwerkvergrendeling verhindert onbedoeld verstellen van de<br />
spaanafname-instelling en garandeert precieze werkresultaten<br />
Voor éénfase wisselstroom<br />
| 191<br />
FREES- EN<br />
SCHAAFMACHINES<br />
TUIN ORDE EN SYSTEEM SPECIALE MACHINES ZAGEN<br />
HOUTBEWERKINGS -<br />
TECHNIEK<br />
WATER- /<br />
POMPTECHNIEK<br />
PERSLUCHT -<br />
SYSTEMEN
VLAK- EN VANDIKTEBANKEN<br />
GEMEENSCHAPPELIJKE KENMERKEN<br />
Voor het effenen, precies vlakken van ruw hout<br />
Stabiel doorvoerdrijfwerk<br />
Vandiktetafel van massief slijtvast grijs gietijzer<br />
Makkelijk instellen van de hoogte met handkruk<br />
Vlaktafel van aluminium persgietwerk<br />
Schaafbeitels aan twee zijden geslepen<br />
Geleider kantelbaar van 90°-45°<br />
Houtstof getest volgens TRGS 553 door FPH<br />
Omvangrijk toebehorenprogramma<br />
192 |<br />
HC 260 C -<br />
2,2 WNB<br />
Vlak- en vandiktebank<br />
HC 260 C -<br />
2,2 WNB<br />
HC 260 C -<br />
2,8 DNB<br />
Speciale voordelen<br />
Voor éénfase wisselstroom<br />
<br />
Voor draaistroom<br />
<br />
Technische gegevens<br />
Afmetingen l x b x h 1.110 x 620 x 960 mm 1.110 x 620 x 960 mm<br />
Vlaktafel l x b 1.040 x 260 mm 1.090 x 260 mm<br />
Spaanafname<br />
- Vlakken 0 - 3 mm 0 - 3 mm<br />
- Vandikteschaven 0 - 3 mm 0 - 3 mm<br />
Materiaal<br />
- Vlaktafel Gegoten aluminium Gegoten aluminium<br />
- Vandiktetafel Grijs gietijzer Grijs gietijzer<br />
Vandiktetafel l x b 400 x 260 mm 400 x 260 mm<br />
Doorlaathoogte/-breedte 160 mm/260 mm 160 mm/260 mm<br />
Toevoersnelheid 5 m/min 5 m/min<br />
Diameter van de beitelas 63 mm 63 mm<br />
Aantal schaafbeitels 2 2<br />
Toerental van de beitelas 6.500 /min 6.500 /min<br />
Opgenomen vermogen 2,2 kW 2,8 kW<br />
Afgegeven vermogen 1,6 kW 2 kW<br />
Gewicht 71 kg 71 kg<br />
Standaarduitrusting Ingebouwde omkeerbare<br />
wegwerpschaafbeitels, korte, zwenkbare<br />
geleider, spaanuitwerpkap, duwstok,<br />
afzuigstuk<br />
Vlak- en vandiktebank<br />
HC 260 C -<br />
2,8 DNB<br />
Ingebouwde omkeerbare<br />
wegwerpschaafbeitels, korte, zwenkbare<br />
geleider, spaanuitwerpkap, duwstok,<br />
afzuigstuk<br />
Type HC 260 C - 2,2 WNB HC 260 C - 2,8 DNB<br />
Art. nr. 0114026000 B 0114026100 B
GEMEENSCHAPPELIJKE KENMERKEN<br />
Beitelas met zelfinstellende, omkeerbare HSS-schaafbeitels; voor<br />
het eenvoudig en snel omkeren en wisselen van de schaafbeitels<br />
Optimaal gelagerde aanvoerrollen, rubberen afvoerrollen<br />
voor grote aandrukkracht<br />
Vier gechromeerde, zelfreinigende transportrollen,<br />
8-voudig gelagerd<br />
Hoog eigen gewicht voor uitstekende stabiliteit<br />
Vlaktafel van massief slijtvast grijs gietijzer<br />
Robuuste machinebehuizing voor hoge stabiliteit en nagenoeg<br />
trillingsvrij werken<br />
Eenvoudig, gereedschaploos ombouwen van vlak- tot vandiktebank<br />
Automatische, gelijkmatige werkstukdoorvoer<br />
HC 333 G -<br />
2,5 WNB<br />
Vlak- en vandiktebank<br />
HC 333 G -<br />
2,5 WNB<br />
Speciale voordelen<br />
Voor éénfase wisselstroom<br />
<br />
Voor draaistroom<br />
<br />
HC 333 G -<br />
2,8 DNB<br />
Technische gegevens<br />
Afmetingen l x b x h 1.240 x 560 x 1.010 mm 1.240 x 560 x 1.010 mm<br />
Werkhoogte 850 mm 850 mm<br />
Vlaktafel l x b 1.240 x 340 mm 1.240 x 340 mm<br />
Spaanafname<br />
- Vlakken 0 - 3 mm 0 - 3 mm<br />
- Vandikteschaven 0 - 3 mm 0 - 3 mm<br />
Materiaal<br />
- Vlaktafel Grijs gietijzer Grijs gietijzer<br />
- Vandiktetafel Grijs gietijzer Grijs gietijzer<br />
Vandiktetafel l x b 550 x 310 mm 550 x 310 mm<br />
Doorlaathoogte/-breedte 180 mm/307 mm 180 mm/307 mm<br />
Toevoersnelheid 5 m/min 5 m/min<br />
Diameter van de beitelas 64,5 mm 64,5 mm<br />
Aantal schaafbeitels 2 2<br />
Toerental van de beitelas 6.300 /min 6.300 /min<br />
Opgenomen vermogen 2,5 kW 2,8 kW<br />
Afgegeven vermogen 1,9 kW 2,2 kW<br />
Gewicht 140 kg 140 kg<br />
Standaarduitrusting 2 ingebouwde HSS-omkeerbare schaafbeitels,<br />
grote, zwenkbare geleider, mal voor het<br />
instellen van de schaafbeitels,<br />
spaanuitwerpkap, duwstok, afzuigstuk<br />
Viervoudig gelagerde vandiktetafel<br />
Stabiele onderbouw voor veilig werken op optimale werkhoogte<br />
Langgatboorinrichting kan aan de zijkant worden<br />
gemonteerd (toebehoren)<br />
Voor het effenen, precies vlakken van ruw hout<br />
Vandiktetafel van massief slijtvast grijs gietijzer<br />
Makkelijk instellen van de hoogte met handkruk<br />
Schaafbeitels aan twee zijden geslepen<br />
Geleider kantelbaar van 90°-45°<br />
Houtstof getest volgens TRGS 553 door FPH<br />
Omvangrijk toebehorenprogramma<br />
2 ingebouwde HSS-omkeerschaafbeitels,<br />
grote, zwenkbare geleider, mal voor het<br />
instellen van de schaafbeitels,<br />
spaanuitwerpkap, duwstok, afzuigstuk<br />
Type HC 333 G - 2,5 WNB HC 333 G - 2,8 DNB<br />
Art. nr. 0113033355 0113033380<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
VLAK- EN VANDIKTEBANKEN<br />
Vlak- en vandiktebank<br />
HC 333 G -<br />
2,8 DNB<br />
| 193<br />
FREES- EN<br />
SCHAAFMACHINES<br />
TUIN ORDE EN SYSTEEM SPECIALE MACHINES ZAGEN<br />
HOUTBEWERKINGS -<br />
TECHNIEK<br />
WATER- /<br />
POMPTECHNIEK<br />
PERSLUCHT -<br />
SYSTEMEN
TOEBEHOREN VLAK- EN VANDIKTEBANKEN<br />
Schaafbeitels<br />
Afmetingen<br />
mm<br />
194 |<br />
Wissel<br />
schaaf -<br />
beitel<br />
HSS-schaafbeitel<br />
Voor elk zacht en hard hout<br />
Naslijpbaar<br />
Geschikt voor Aan -<br />
tal<br />
Art. nr.<br />
18% wolfram = langere standtijd<br />
332 x 12 x 1,5 DH 330, DH 316 0911063549<br />
334 x 16 x 2 DH 330 2) 2 0911062119<br />
260 x 20 x 3 HC 260 C, HC 260 M,<br />
HC 260 K 1)<br />
2 0911030721<br />
304 x 25 x 3 HC 300 2 0911060167 1)<br />
310 x 20 x 3 HC 333 G 2 0911053179 1)<br />
410 x 25 x 3 HC 410 G 3 0911050390 1)<br />
410 x 14 x 2,55 HC 410 G 3 0911051150<br />
Omkeerbare wegwerpschaafbeitels<br />
Voor zacht hout<br />
260 x 18,6 x 1 HC 260 C 1) ,<br />
HC 260 M 1) , HC 60 K<br />
2 0911030713<br />
Hardmetalen schaafbeitels<br />
Voor hard hout in het bijzonder exotisch hout,<br />
spaanplaat, hardpapier, harde weefsels<br />
Plaatmateriaal en kunststoffen<br />
Naslijpbaar, hoge standtijd<br />
260 x 20 x 3 HC 260 C, HC 260 M, 2<br />
HC 260 K<br />
0911030730<br />
304 x 25 x 3 HC 300 2 0911060175<br />
310 x 20 x 3 HC 333 G 2 0911053160<br />
410 x 25 x 3<br />
Schaafbeitel-ombouwset<br />
HC 410 G 3 0911050366<br />
260 HC 260 C, HC 260 M 2 0911030845<br />
1) Standaarduitrusting van de schaafmachines<br />
2) Geschikt voor DH 330 tot augustus 2005<br />
Schaafbeitel-instelapparaat<br />
Schaafbeitel-instelapparaat<br />
Voor alle beitelassen geschikt<br />
Eenvoudige bediening en exacte<br />
snedepositie<br />
In houten cassette<br />
Standaarduitvoering: 2 magneetschaafbeitel-instelapparaten,<br />
3 instelplaatjes voor mespositie<br />
niet geschikt voor: HC 310<br />
TOEBEHOREN VOOR DH 330<br />
Universeel onderstel<br />
Voor optimale en<br />
stabiele werkhoogte<br />
Ook op ongelijke<br />
oppervlakken<br />
te gebruiken<br />
Inklapbaar en in hoogte<br />
verstelbaar<br />
Art. nr.<br />
0911016397<br />
Art. nr.<br />
0910057529<br />
TOEBEHOREN VOOR HC 260 C, HC 260 K, HC 260 M<br />
Wielenset<br />
Voor het makkelijke transport<br />
geschikt voor: HC 260 C,<br />
HC 260 M<br />
Wielenset<br />
Voor het makkelijke transport<br />
geschikt voor: HC 260 K<br />
Art. nr.<br />
0911003783<br />
0911007100<br />
TOEBEHOREN VOOR HC 333 G<br />
Langgatfrezen<br />
Lengte<br />
mm<br />
Excenterkleminrichting zonder<br />
standaard<br />
Voor het vastklemmen<br />
van het werkstuk<br />
Wielenset<br />
Voor het makkelijke<br />
transport<br />
Tafelverlenging<br />
Voor stabiel neerleggen<br />
van lange werkstukken<br />
Met in hoogte verstelbare<br />
steunvoet en extra<br />
aanslagrail<br />
Excenterklemming,<br />
makkelijk te monteren<br />
en weer te demonteren<br />
Montage voor of achter aan<br />
het basisdragersysteem<br />
HC 333: montage aan beide<br />
kanten van de vlaktafels<br />
mogelijk<br />
Lengte: 1.000 mm<br />
Breedte: 200 mm<br />
Art. nr.<br />
0910009680<br />
Art. nr.<br />
0911053195<br />
0910018469<br />
Hulpgeleider<br />
0911053594<br />
Voor precieze geleiding<br />
bij smalle werkstukken<br />
Inklapbaar<br />
Langgatboorinrichting 0911053187<br />
Voor het frezen van<br />
deuvel- en langgaten<br />
Met bediening door<br />
1 handhefbomen voor<br />
langs- en dwarsbewegingen<br />
Snelle montage en<br />
demontage via twee<br />
excenterhendels<br />
Afzonderlijke<br />
hoogteverstelling<br />
Incl. tandkransboorhouder,<br />
kleminrichting en montageset<br />
Opspantafel: 300 x 150 mm<br />
Werkhoogte : 810 mm<br />
Afstelling in de lengterichting:<br />
110 mm<br />
Boordiepte: 110 mm<br />
Hoogteverstelling: 110 mm<br />
Spanwijdte boorhouder:<br />
1 - 14 mm<br />
Afzuigstuk-Ø: 100 mm<br />
geschikt voor: HC 333 G<br />
Langgatfreesboorset<br />
0911030497<br />
Alle langgatfreesboren<br />
zijn inspanbaar in<br />
tandkransboorhouders<br />
Met 2 rechte sneden en<br />
spaanbreekgroeven<br />
Rechtssnijdend<br />
Ø 6, 8, 10 en 12 mm<br />
Verpakkingseenheid: 4<br />
Alle langgatfreesboren zijn inspanbaar<br />
<br />
in tandkransboorhouders<br />
Met 2 rechte sneden en spaanbreekgroeven<br />
Rechtssnijdend<br />
Diameter<br />
mm<br />
Art. nr.<br />
130 8 0911014394<br />
140 10 0911014408<br />
150 12 0911014416<br />
150 14 0911014424
PRECISIE AAN DE LOPENDE BAND.<br />
Een lintzaag van Metabo biedt u topprestatie-kenmerken,<br />
waar anderen moeilijk aan kunnen tippen. Of u nu<br />
modelbouwer of meubelmaker bent of zich voor de<br />
betere, professionele toepassingen interesseert; met<br />
een lintzaag van Metabo zit u altijd goed. Al onze<br />
lintzagen zijn met precisie-drierolgeleiding uitgerust,<br />
beschikken over stabiele en trillingsarme tafels van<br />
Bijv. BAS 317 Precision<br />
Veiligheids-schakelaar<br />
Onmiddellijke uitschakeling,<br />
zodra er een deur geopend wordt.<br />
Professionele parallelgeleider<br />
Met excenterklemming en exacte<br />
afleesschaal met geïntegreerde loep.<br />
Aan beide zijden van het zaagblad<br />
te gebruiken.<br />
„Houtstof getest“<br />
volgens TRGS 553 door FPH<br />
Uiterst precies werken<br />
Met het allerhoogste bedieningscomfort.<br />
Beste zaagresultaten zijn geen toeval.<br />
Metabo. Work. Don't play.<br />
Door het omleggen van de V-riem<br />
In de onderste wieltrommel kunnen vooraf,<br />
voor de ideale aanpassing aan het te zagen<br />
materiaal, twee verschillende snelheden<br />
worden ingesteld.<br />
LINTZAGEN<br />
grijs gietijzer en hoogwaardige parallelgeleiders<br />
waardoor elk werk zuiver en precies lukt. Veiligheids -<br />
schakelaars, zaaglint-klemindicaties en snel -<br />
ontgrendelingshefboom zorgen niet alleen voor meer<br />
veiligheid, maar bieden daarnaast ook meer gemak<br />
bij het werken.<br />
Snelspanhefboom<br />
Eenvoudige instelling van de<br />
bladspanning met handwiel. Indicatie<br />
voor snel aflezen van de bladspanning.<br />
Precisie-drierolgeleiding<br />
Voor optimale geleiding en hoge<br />
standtijd van het zaaglint.<br />
Torsievrije zaagtafel van grijs gietijzer<br />
Voor meer precisie en tegelijkertijd<br />
minder trillingen. Comfortabele<br />
hoekverstelling van –2° tot 45° met<br />
behulp van softgreep en gepatenteerde<br />
tandkransgeleiding.<br />
Hoge stabiliteit<br />
De combinatie van torsievrije tafel van grijs<br />
gietijzer en professionele lintgeleiding<br />
maken het voor de professional mogelijk<br />
optimale zaagresultaten in hout, kunststof<br />
of non-ferrometalen te bereiken.<br />
| 195<br />
FREES- EN<br />
SCHAAFMACHINES<br />
TUIN ORDE EN SYSTEEM SPECIALE MACHINES ZAGEN<br />
HOUTBEWERKINGS -<br />
TECHNIEK<br />
WATER- /<br />
POMPTECHNIEK<br />
PERSLUCHT -<br />
SYSTEMEN
LINTZAGEN<br />
SPECIALE KENMERKEN<br />
Gereedschapsloos openen van de deuren, bescherming<br />
door veiligheidsschakelaar<br />
Lichte zaaglintbescherming, vergrendeling via handwiel<br />
Precisiedrierolgeleiding met HSS-rollen en contramoeren<br />
van messing, gereedschaploos instelbaar<br />
Parallelgeleider met lang profiel, vooraan vastgeklemd. Aan beide<br />
zijden van het zaaglint te gebruiken, met geïntegreerde loep<br />
Haakse geleider met softgreep en verbeterde T-groef-geleiding<br />
voor optimale bediening bij het werken<br />
Zagen van cirkels met hulpstuk (toebehoren)<br />
196 |<br />
BAS 260 Swift<br />
Lintzaag<br />
BAS 260 Swift<br />
Technische gegevens<br />
Afmetingen l x b x h 525 x 425 x 840 mm<br />
Oplegvlak 340 x 335 mm<br />
Werkhoogte zonder onderstel 374 mm<br />
Kantelbereik zaagtafel 0 - 45 °<br />
Zaaghoogte 100 mm<br />
Doorlaatbreedte 245 mm<br />
Zaagsnelheid 690 m/min<br />
Zaaglintlengte 1.712 mm<br />
Zaaglintbreedte 6,4 - 12,7 mm<br />
Opgenomen vermogen 0,35 kW<br />
Afgegeven vermogen 0,26 kW<br />
Gewicht 32,5 kg<br />
Standaarduitrusting A6 universeel zaaglint,<br />
steunvoet, parallelgeleider,<br />
haakse geleider, precisiedrierolgeleiding,<br />
afzuigadapter<br />
(passend voor Ø 44, 58, 100 mm)<br />
Type BAS 260 Swift<br />
Art. nr. 0090025100<br />
0090025118<br />
B<br />
<strong>NL</strong><br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
Hoge zaaghoogte met zaaghoogte-indicatie<br />
Stabiele constructie door plaatstaalconstructie<br />
Grote, kantelbare zaagtafel van grijs gietijzer<br />
Eenvoudige en comfortabele tafelbevestiging d.m.v. grote<br />
vleugelschroef<br />
Afzuigadapter voor alle gangbare diameters van Metabo<br />
afzuigslangen<br />
Omvangrijk toebehorenprogramma<br />
Voor éénfase wisselstroom<br />
TOEBEHOREN VOOR BAS 260 SWIFT<br />
Cirkelzaaginrichting<br />
Cirkelzaaginrichting<br />
Voor zagen van cirkels of kegels<br />
(met schuin gezette tafel)<br />
Diameter van 120 tot 280 mm<br />
Zaaglint 6 mm voor het zagen van<br />
bochten vereist<br />
Art. nr.<br />
0909031249
GEMEENSCHAPPELIJKE KENMERKEN<br />
Hoge precisie en capaciteit<br />
Twee werksnelheden voor verschillende toepassingen en materialen<br />
Snel-ontgrendelingshendel voor snel wisselen van zaaglint en<br />
eenvoudig ombouwen tot bandschuurmachine<br />
Gereedschapsloos openen van de deuren, bescherming door<br />
veiligheidsschakelaar<br />
Lichte zaaglintbescherming, vergrendling via handwiel<br />
Zaaglint-spanindicatie met schaal voor makkelijk aflezen<br />
van de daadwerkelijke zaaglintspanning<br />
Precisiedrierolgeleiding met HSS-rollen en contramoeren<br />
van messing, gereedschaploos instelbaar<br />
Parallelgeleider met lang profiel, achteraan en vooraan<br />
vastgeklemd. Aan beide zijden van het zaaglint te gebruiken,<br />
met geïntegreerde loep<br />
BAS 317<br />
Precision WNB<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
BAS 317<br />
Precision DNB<br />
Lintzaag<br />
BAS 317 Precision WNB<br />
<br />
<br />
LINTZAGEN<br />
Haakse geleider met softgreep en verbeterde T-groef-geleiding<br />
voor optimale bediening bij het werken<br />
Zagen van cirkels met hulpstuk (toebehoren)<br />
GS-stofgetest<br />
Hoge zaaghoogte met zaaghoogte-indicatie<br />
Stabiele constructie door plaatstaalconstructie<br />
Comfortabele en precieze hoekverstelling van de zaagtafel<br />
van -2° tot 45° via softgreep en gepatenteerde tandkransgeleiding<br />
Afzuigadapter voor alle gangbare diameters van Metabo<br />
afzuigslangen<br />
Spaanlade<br />
Omvangrijk toebehorenprogramma<br />
Speciale voordelen<br />
Voor éénfase wisselstroom<br />
<br />
Voor draaistroom<br />
<br />
Technische gegevens<br />
Afmetingen l x b x h 665 x 795 x 1.600 mm 665 x 795 x 1.600 mm<br />
Oplegvlak 548 x 400 mm 548 x 400 mm<br />
Werkhoogte zonder onderstel 510 mm 510 mm<br />
Werkhoogte met onderstel 985 mm 985 mm<br />
Kantelbereik zaagtafel -2 - 45 ° -2 - 45 °<br />
Zaaghoogte 165 mm 165 mm<br />
Doorlaatbreedte 305 mm 305 mm<br />
Zaagsnelheid 370/800 m/min 370/800 m/min<br />
Zaaglintlengte 2.240 mm 2.240 mm<br />
Zaaglintbreedte 6 - 20 mm 6 - 20 mm<br />
Opgenomen vermogen 0,9 kW 0,9 kW<br />
Afgegeven vermogen 0,57 kW 0,64 kW<br />
Gewicht 70,5 kg 72 kg<br />
Standaarduitrusting A6 universeel zaaglint, onderstel,<br />
parallelgeleider, haakse geleider,<br />
precisiedrierolgeleiding, afzuigadapter<br />
(passend voor Ø 44, 58, 100 mm)<br />
A6 universeel zaaglint, onderstel,<br />
parallelgeleider, haakse geleider,<br />
precisiedrierolgeleiding, afzuigadapter<br />
(Ø 44, 58, 100 mm)<br />
Type BAS 317 Precision WNB BAS 317 Precision DNB<br />
Art. nr. 0090317000 0090317100<br />
0090317018<br />
B<br />
<strong>NL</strong><br />
Lintzaag<br />
BAS 317 Precision DNB<br />
| 197<br />
FREES- EN<br />
SCHAAFMACHINES<br />
TUIN ORDE EN SYSTEEM SPECIALE MACHINES ZAGEN<br />
HOUTBEWERKINGS -<br />
TECHNIEK<br />
WATER- /<br />
POMPTECHNIEK<br />
PERSLUCHT -<br />
SYSTEMEN
LINTZAGEN<br />
GEMEENSCHAPPELIJKE KENMERKEN<br />
Hoge precisie en stabiliteit voor professionele toepassingen<br />
Hoge precisie en capaciteit<br />
Vier werksnelheden voor verschillende toepassingen<br />
en materialen<br />
Gereedschapsloos openen van de deuren, bescherming<br />
door veiligheidsschakelaar<br />
Lichte zaaglintbescherming, vergrendling via handwiel<br />
Zaaglint-spanindicatie met schaal voor makkelijk aflezen<br />
van de daadwerkelijke zaaglintspanning<br />
Precisie-drierolgeleiding met HSS-rollen en contramoeren<br />
van messing, gereedschaploos instelbaar<br />
198 |<br />
BAS 505 G WNB<br />
Lintzaag<br />
BAS 505 G WNB<br />
Lintzaag<br />
BAS 505 G DNB<br />
Speciale voordelen<br />
Voor éénfase wisselstroom<br />
<br />
Voor draaistroom<br />
<br />
BAS 505 G DNB<br />
Technische gegevens<br />
Afmetingen l x b x h 834 x 639 x 1.860 mm 834 x 639 x 1.860 mm<br />
Oplegvlak 536 x 640 mm 536 x 640 mm<br />
Werkhoogte zonder onderstel 925 mm 925 mm<br />
Kantelbereik zaagtafel 0 - 20 ° 0 - 20 °<br />
Zaaghoogte 280 mm 280 mm<br />
Doorlaatbreedte 440 mm 440 mm<br />
Zaagsnelheid 68/176/375/967 m/min 68/176/375/967 m/min<br />
Zaaglintlengte 3.380 mm 3.380 mm<br />
Zaaglintbreedte 6 - 25 mm 6 - 25 mm<br />
Opgenomen vermogen 1,5 kW 1,9 kW<br />
Afgegeven vermogen 1,1 kW 1,5 kW<br />
Gewicht 146 kg 146 kg<br />
Standaarduitrusting A6 universeel zaaglint, parallelgeleider,<br />
precisiedrierolgeleiding, afzuigstuk<br />
(Ø 100 mm)<br />
Grote, gebalanceerde zaaglintwielen, met rubber bekleed<br />
Stabiele parallelgeleider<br />
Zagen van cirkels met hulpstuk (toebehoren)<br />
GS-stofgetest<br />
Hoge zaaghoogte met zaaghoogte-indicatie<br />
Stabiele constructie door plaatstaalconstructie<br />
Zaagtafel van grijs gietijzer conform veiligheidsnorm DIN EN 1807,<br />
traploos kantelbaar tot 20°<br />
Grote, kantelbare zaagtafel van grijs gietijzer<br />
Omvangrijk toebehorenprogramma<br />
A6 universeel zaaglint, parallelgeleider,<br />
precisiedrierolgeleiding, afzuigstuk<br />
(Ø 100 mm)<br />
Type BAS 505 G WNB BAS 505 G DNB<br />
Art. nr. 0090505000 0090505100
TOEBEHOREN VOOR BAS 317 PRECISION<br />
Wielenset<br />
Cirkelzaaginrichting<br />
Bandschuurinrichting<br />
Textielschuurbanden<br />
Korrel Afmetingen<br />
mm<br />
Wielenset<br />
Voor het makkelijke<br />
transport<br />
geschikt voor:<br />
BAS 317 Precision<br />
Cirkelzaaginrichting<br />
Voor het maken van<br />
cirkels of kegels (met<br />
schuin gezette tafel)<br />
Diameter van 120<br />
tot 280 mm<br />
Zaaglint 6 mm voor<br />
het zagen van bochten<br />
vereist<br />
Bandschuurinrichting<br />
Voor het naschuren van<br />
vlakken en gebogen<br />
zaagsneden<br />
2 schuurbanden<br />
inbegrepen in de levering<br />
Verpakkings -<br />
eenheid<br />
Art. nr.<br />
0910063570<br />
Art. nr.<br />
0909031249<br />
Art. nr.<br />
0909031230<br />
Art. nr.<br />
P 80 20 x 2.240 3 0909030528<br />
P 120 20 x 2.240 3 0909030536<br />
TOEBEHOREN VOOR DE BAS 380<br />
Textielschuurbanden<br />
Korrel Afmetingen<br />
mm<br />
Verpakkings -<br />
eenheid<br />
Art. nr.<br />
P 60 20 x 2.225 3 0909060290<br />
P 80 20 x 2.225 3 0909060303<br />
P 100 20 x 2.225 3 0909060311<br />
P 150 20 x 2.225 3 0909060320<br />
Hechtschuurbladen<br />
Korrel Diameter<br />
mm<br />
Verpakkings -<br />
eenheid<br />
Art. nr.<br />
P 60 200 5 0909060338<br />
P 80 200 5 0909060346<br />
P 100 200 5 0909060354<br />
TOEBEHOREN VOOR BAS 505 G<br />
Wielenset<br />
Afkortgeleider<br />
Cirkelzaaginrichting<br />
Bandschuurinrichting<br />
Textielschuurbanden<br />
Korrel Afmetingen<br />
mm<br />
TOEBEHOREN LINTZAGEN<br />
Art. nr.<br />
Wielenset<br />
0909000505<br />
Voor het makkelijke<br />
transport<br />
Bestaande uit: 2 wielen,<br />
bevestigingselementen<br />
en greepstang<br />
Haakse geleider<br />
Voor precieze dwars- en<br />
hoeksneden<br />
Met zaagtafelblad van aluminium<br />
Traploos aan beide zijden<br />
verstelbaar van 90°-45°<br />
Cirkelzaaginrichting<br />
Voor het maken van cirkels of<br />
kegels (met schuin gezette tafel)<br />
Diameter van 120 tot 280 mm<br />
Zaaglint 6 mm voor het zagen van<br />
bochten vereist<br />
Bandschuurinrichting<br />
Voor het naschuren van vlakken<br />
en gebogen zaagsneden<br />
2 schuurbanden inbegrepen<br />
in de levering<br />
Verpakkings -<br />
eenheid<br />
Art. nr.<br />
0910008048<br />
Art. nr.<br />
0909031249<br />
Art. nr.<br />
0909031087<br />
Art. nr.<br />
P 80 25 x 3.380 3 0909030544<br />
P 120 25 x 3.380 3 0909030552<br />
| 199<br />
FREES- EN<br />
SCHAAFMACHINES<br />
TUIN ORDE EN SYSTEEM SPECIALE MACHINES ZAGEN<br />
HOUTBEWERKINGS -<br />
TECHNIEK<br />
WATER- /<br />
POMPTECHNIEK<br />
PERSLUCHT -<br />
SYSTEMEN
TOEBEHOREN LINTZAGEN<br />
AANDUIDING VAN DE LINTZAAGBLADEN<br />
Voorbeeld:<br />
Tandp. ind. geh. 2.240 x 6 x 0,5/A – 4 (14/1")<br />
Tandp. ind. geh. = tandpunten inductiegehard<br />
Carbonstaal met inductief geharde tandpunten; door lange<br />
gebruiksduur erg rendabel<br />
2240<br />
6<br />
0,5<br />
A – 4<br />
14/1" = A2<br />
1,3/1" = A18<br />
▼<br />
▼<br />
200 |<br />
25 ▼<br />
18<br />
▼<br />
= zaaglintlengte mm<br />
= zaaglintbreedte mm<br />
= zaaglintdikte mm<br />
= afstand van de tandpunten mm<br />
= aantal tanden per eenheid inch<br />
= aantal tanden per eenheid inch<br />
AANDUIDING VAN DE LINTZAAGBLADEN<br />
Schuine tand voor kleine bochten<br />
Hout, kunststof, fijnzaaginrichting<br />
nodig<br />
Schuine tand voor zagen van<br />
bochten<br />
Hout, kunststof<br />
Hakentand voor universele<br />
zaagsneden<br />
Hout, kunststof<br />
Hakentand voor rechte zaagsneden<br />
Hout, kunststof<br />
Hakentand voor rechte zaagsneden<br />
Hout, kunststof<br />
Hakentand voor rechte zaagsneden<br />
Brandhout<br />
Ruimtand voor universele<br />
zaagsneden<br />
Aluminium, koper, messing,<br />
schuimstoffen<br />
Ruimtand voor universele<br />
zaagsneden<br />
Aluminium, koper, messing, staal<br />
A 2<br />
A 4<br />
A 6<br />
A 6<br />
A 6<br />
A 18<br />
A 2<br />
14/1"<br />
Zaaglinten<br />
<br />
<br />
Carbonstaal met inductief geharde tandpunten<br />
Door lange gebruiksduur erg rendabel<br />
Afmetingen<br />
mm<br />
voor BAS 260 Swift<br />
1.712 x 6 x 0,36 A4 schuine<br />
tand<br />
Tandsteek Materiaalgeschiktheid Art. nr.<br />
Hout, kunststof -<br />
gebogen sneden<br />
1.712 x 12 x 0,36 A6 spitstand Hout, kunststof -<br />
universele sneden<br />
1.712 x 12 x 0,36 A2 ruimtand Nonferro-metaal,<br />
schuimstoffen<br />
voor BAS 317 Precision<br />
2.240 x 6 x 0,5 A4 schuine<br />
tand<br />
Hout, kunststof -<br />
gebogen sneden<br />
2.240 x 12 x 0,5 A6 spitstand Hout, kunststof -<br />
universele sneden<br />
2.240 x 15 x 0,5 A6 spitstand Hout, kunststof -<br />
rechte sneden<br />
2.240 x 15 x 0,5 A2 ruimtand Metaal,<br />
schuimstoffen<br />
voor BAS 505 G<br />
3.380 x 6 x 0,5 A4 schuine<br />
tand<br />
Hout, kunststof -<br />
gebogen sneden<br />
3.380 x 13 x 0,65 A2 ruimtand Nonferro-metaal,<br />
stalen profielen<br />
3.380 x 15 x 0,5 A2 ruimtand Hout-spijkervast,<br />
schuimstoffen<br />
3.380 x 15 x 0,5 A6 spitstand Hout, kunststof -<br />
universele sneden<br />
3.380 x 25 x 0,5 A6 spitstand Hout, kunststof -<br />
rechte sneden<br />
0909057175<br />
0909057183<br />
0909057191<br />
0909029252<br />
0909029244<br />
0909029260<br />
0909029279<br />
0909029180<br />
0909029228<br />
0909029210<br />
0909029171<br />
0909000416<br />
3.380 x 25 x 0,5 A18 spitstand Hout, brandhout 0909000424
GEMEENSCHAPPELIJKE KENMERKEN<br />
Voor de aansluiting aan alle houtbewerkingmachines<br />
Gezonde lucht op de werkplek: zuivere lucht - perfect werk<br />
Verplaatsbaar, kantelveilig onderstel met ondersteunde<br />
spaanopvangzak<br />
Hoge afzuigcapaciteit<br />
Speciale voordelen<br />
Aerodynamisch gevormd ventilatorwiel<br />
van slagvast ABS-kunststof voor hoog<br />
luchtvermogen, laag werkgeluid en lange<br />
levensduur<br />
BIA-geteste stoffilter van de<br />
gebruikscategorie G<br />
<br />
<br />
<br />
<br />
SPA 1101 SPA 1702 W<br />
Afzuigapparaat<br />
SPA 1101<br />
Mobiel gebruik, makkelijk aan te sluiten<br />
Omvangrijk toebehorenprogramma<br />
Zuigslangaansluiting Ø 100 mm<br />
Voor éénfase wisselstroom<br />
Afzuigapparaat<br />
SPA 1702 W<br />
Technische gegevens<br />
Afmetingen l x b x h 820 x 450 x 1.950 mm 882 x 562 x 1.671 mm<br />
Max. onderdruk 1.300 Pa 1.730 Pa<br />
Max. volumestroom 842 m³/h 1.010 m³/h<br />
Filteroppervlak 1,2 m² 1,1 m²<br />
Spaanzakvolume 60 l 90 l<br />
Opgenomen vermogen 0,37 kW 0,75 kW<br />
Gewicht 25 kg 24 kg<br />
Standaarduitrusting Zuigslang 100 x 2500 mm Zuigslang 100 x 2500 mm<br />
Type SPA 1101 SPA 1702 W<br />
Art. nr. 0130011004 0130170100<br />
<br />
0130011039<br />
B<br />
<strong>NL</strong><br />
AFZUIGAPPARATEN<br />
<br />
| 201<br />
FREES- EN<br />
SCHAAFMACHINES<br />
TUIN ORDE EN SYSTEEM SPECIALE MACHINES ZAGEN<br />
HOUTBEWERKINGS -<br />
TECHNIEK<br />
WATER- /<br />
POMPTECHNIEK<br />
PERSLUCHT -<br />
SYSTEMEN
AFZUIGAPPARATEN<br />
GEMEENSCHAPPELIJKE KENMERKEN<br />
Afzuigapparaat met laag reststofgehalte, gecertificeerd volgens<br />
het nieuwe voorschrift GS-HO-07<br />
Door GS-keurmerk H3 voldoet de installatie aan de reststofen<br />
veiligheidseisen.<br />
Duurzame naleving van slechts 0,1 mg/m3 reststofgehalte<br />
voor gezonde lucht op de werkplek<br />
De reststofwaarde van 0,1 mg/m3 wordt permanent aangehouden<br />
Voor de aansluiting aan alle houtbewerkingmachines<br />
Geoptimaliseerde verhouding tussen volumestroom<br />
en onderdruk voor verbeterd afzuigvermogen<br />
202 |<br />
Effectieve voorafscheiding door middel van cycloon-technologie<br />
Manometer voor de controle van de minimale luchtvolumestroom<br />
Eenvoudige en effektieve filterreiniging<br />
Verplaatsbaar, kantelveilig onderstel met ondersteunde<br />
spaanopvangzak<br />
Makkelijk vervangen van de opvangzakken<br />
Spanhefboom voor snelle spaanzakwissel<br />
Kijkglas voor vulpeilcontrole van het vulreservoir<br />
Omvangrijk toebehorenprogramma<br />
SPA 2002 W SPA 2002 D<br />
Speciale voordelen<br />
Voor éénfase wisselstroom<br />
<br />
Voor draaistroom<br />
<br />
Technische gegevens<br />
Afmetingen l x b x h 1.178 x 650 x 1.973 mm 1.178 x 650 x 1.973 mm<br />
Max. onderdruk 2.124 Pa 2.124 Pa<br />
Max. volumestroom 790 m³/h 790 m³/h<br />
Filteroppervlak 4,1 m² 4,1 m²<br />
Spaanzakvolume 135 l 135 l<br />
Opgenomen vermogen 1,1 kW 1,5 kW<br />
Gewicht 114 kg 116 kg<br />
Standaarduitrusting Zuigslang 100 x 2500 mm Zuigslang 100 x 2500 mm<br />
Type SPA 2002 W SPA 2002 D<br />
Art. nr. 0130200100 0130200110<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
Afzuigapparaat<br />
SPA 2002 W<br />
Afzuigapparaat<br />
SPA 2002 D
Filterpatronen<br />
<br />
Houdt het fijnste stof tegen<br />
Geschikt voor Art. nr.<br />
SPA 1000, SPA 1100,<br />
SPA 1101<br />
SPA 1700 D, SPA 1701 W,<br />
SPA 1702 W<br />
SPA 2001 W, SPA 2001 D,<br />
SPA 2002 W, SPA 2002 D<br />
Spaanopvangzakken<br />
Filteroppervlak 5,2 m 2<br />
Ø 327 x 857 mm<br />
Filteroppervlak 5,2 m 2<br />
Ø 327 x 857 mm<br />
Set zakfilters met<br />
gemonteerde filterplaat<br />
(als reserve)<br />
0913005058<br />
0920016529<br />
0913059441<br />
Geschikt voor Verpakkingseenheid Art. nr.<br />
SPA 1000, SPA 1100,<br />
SPA 1101<br />
SPA 1700 D, SPA 1701 W,<br />
SPA 1702 W<br />
SPA 2001 W, SPA 2001 D,<br />
SPA 2002 D, SPA 2002 W<br />
Zuigslangen, Ø 100 mm<br />
Lengte<br />
m<br />
10 0913007123<br />
10 0913017617<br />
10 0913059433<br />
Diameter<br />
mm<br />
Art. nr.<br />
2,5 100 7854018544<br />
5 100 7854112915<br />
10 100 7854115035<br />
Slangverbindingsset, Ø 100 mm<br />
Voor verlenging van de<br />
standaardslang van de<br />
afzuigapparaten<br />
Incl. adapter en overgangsring<br />
Slangverbindingsset SPA 1101/1702<br />
Lengte: 2,5 m<br />
geschikt voor: SPA 1000, SPA 1100, SPA 1101,<br />
SPA 1700 D, SPA 1701 W, SPA 1702 W<br />
Slangverbindingsset SPA 2002<br />
Lengte: 2 m<br />
Moeilijk ontvlambaar met ingelaten aardingsdraad<br />
geschikt voor: SPA 2000 D, SPA 2001 W,<br />
SPA 2001 D, SPA 2002 D, SPA 2002 W<br />
Mondstukken<br />
99 mm<br />
Uitwendige Ø<br />
100 mm<br />
Binnen-Ø<br />
Overgangsringen<br />
99 mm<br />
Uitwendige<br />
Ø<br />
Reinigingsmondstuk<br />
Voor de vloer- en<br />
machinereiniging<br />
Overgangsring<br />
Als koppeling voor de universele<br />
adapter en voor de aftakking<br />
Standaarduitrusting bij alle<br />
spaanafzuiginrichtingen<br />
Art. nr.<br />
0913010779<br />
0913013565<br />
Art. nr.<br />
0913031270<br />
Art. nr.<br />
0913031300<br />
100 mm<br />
Uitwendige<br />
Ø<br />
Binnen-Ø<br />
44 mm<br />
58 mm<br />
Afzuigadapter<br />
Binnen-Ø<br />
mm<br />
44 mm<br />
58 mm<br />
99 mm<br />
Uitwendige<br />
Ø<br />
99 mm<br />
Uitwendige<br />
Ø<br />
Aftakkingen<br />
93 mm<br />
Binnen-Ø<br />
Y-stukken<br />
58 mm<br />
Binnen-Ø<br />
100 mm<br />
Binnen-Ø<br />
TOEBEHOREN AFZUIGAPPARATEN<br />
58 mm<br />
44 mm<br />
Uitwendige<br />
Ø<br />
100 mm<br />
Binnen-Ø<br />
mm<br />
92-95 mm<br />
Uitwendige<br />
Ø<br />
99 mm<br />
Uitwendige<br />
Ø<br />
100 mm<br />
Uitwendige<br />
Ø<br />
Inschakelautomaten<br />
Afzuigadapter Multi<br />
Voor KGS 255 / KGS 305 / TS 250<br />
Bij KGS 303 alleen met<br />
spaanafzuiginrichting art. nr.<br />
0910057561<br />
Afzuigadapter aansluitstuk<br />
Voor de aansluiting van nat-/<br />
droogzuigers op de<br />
houtbewerkingmachines<br />
Incl. 2 sluitstoppen voor evt.<br />
aanwezige bypassopeningen in de<br />
afzuigaansluiting (Secanta)<br />
Universele adapter<br />
Als koppelstuk voor overgangsring<br />
of afzuigstuk DH 330<br />
Voor slangverbinding van het<br />
reinigingsmondstuk<br />
Aftakking<br />
Voor het aansluiten van 2 slangen<br />
aan de spaanafzuiginrichting<br />
Y-stuk<br />
Met sluitstop 58 mm<br />
Art. nr.<br />
0910058010<br />
0910031260<br />
0913031288<br />
Art. nr.<br />
0913031296<br />
Art. nr.<br />
Automatische in- en uitschakeling van het afzuigapparaat,<br />
nadat de houtbewerkingmachine in- of uitgeschakeld is<br />
Met vertraging, hierdoor wordt ook reststof afgezogen<br />
Inschakelautomaat ALV 1<br />
2 wisselstroomstopcontacten (230 V)<br />
200 VA - 2300 VA<br />
IP 44<br />
340 g<br />
Netspanning : 220 - 240 V<br />
Netfrequentie: 50/60 Hz<br />
Maten: 158 x 116 x 60 mm<br />
geschikt voor: SPA 1000, SPA 1100,<br />
SPA 1701 W, SPA 2001 W, SPA 1101,<br />
SPA 1702 W, SPA 2002 W<br />
Inschakelautomaat ALV 10<br />
2 wisselstroomstopcontacten (230 V)<br />
2 draaistroomstopcontacten (400 V)<br />
Netaanluiting met faseomkering<br />
Netspanning: 220-240 V / 380-400 V<br />
4 aanschroefmogelijkheden<br />
M5 x 7,2 mm<br />
IP 44<br />
Netspanning: 230/400 V<br />
Netzfrequentie: 50/60 Hz<br />
Bescherming: T 16 A<br />
Maten: 235 x 106 x 155 mm<br />
geschikt voor: SPA 1000,<br />
SPA 1700 D, SPA 2000 D,<br />
SPA 1100, SPA 1701 W, SPA 2001 W,<br />
SPA 2001 D, SPA 1101, SPA 1702 W,<br />
SPA 2002 W, SPA 2002 D<br />
0910060090<br />
Art. nr.<br />
0913014626<br />
0913014634<br />
| 203<br />
FREES- EN<br />
SCHAAFMACHINES<br />
TUIN ORDE EN SYSTEEM SPECIALE MACHINES ZAGEN<br />
HOUTBEWERKINGS -<br />
TECHNIEK<br />
WATER- /<br />
POMPTECHNIEK<br />
PERSLUCHT -<br />
SYSTEMEN
