paard & gezondheid<br />
Bij echografie wordt gebruik gemaakt van<br />
ultrageluid, geluid met een frequentie<br />
tussen de 2 en 15 megahertz, oftewel<br />
2.000.000 en 15.000.000 hertz. Dit geluid<br />
kunnen wij mensen niet horen. Om een idee<br />
te krijgen: geluid van tussen de 20 en<br />
20.000 hertz kunnen wij horen. Het ultrageluid<br />
wordt elektrisch opgewekt in de transducer,<br />
een soort ‘staaf’ die de gebruiker op<br />
het te onderzoeken object plaatst en die<br />
verbonden is aan een computer en een<br />
beeldscherm. Deze transducer zendt de<br />
geluidsgolven uit en vangt het teruggekaatste<br />
geluid weer op. Er zijn verschillende<br />
transducers beschikbaar. Sommige zijn<br />
geschikt om heel oppervlakkige structuren<br />
in beeld te brengen, van andere kunnen de<br />
geluidsgolven juist heel diep doordringen,<br />
dit is afhankelijk van de frequentie. Hoe<br />
lager de frequentie, hoe verder de golven<br />
zullen reiken. Ook is de vorm van de transducer<br />
van belang voor het gebruik. Om<br />
bijvoorbeeld de baarmoeder van een merrie<br />
te scannen wordt een transducer gebuikt<br />
die de geluidsgolven aan één zijkant<br />
uitzendt. Bij uitwendig onderzoek wordt<br />
meestal gebruik gemaakt van een transducer<br />
die de geluidsgolven via de top uitzendt,<br />
en dit kan weer op een heel klein oppervlak<br />
of juist een heel breed oppervlak. Welke<br />
transducer wordt gebruikt is helemaal<br />
afhankelijk van het doel van het onderzoek.<br />
Echo<br />
De door de transducer uitgezonden geluidsgolven<br />
worden ge<strong>deel</strong>telijk door het weefsel<br />
teruggekaatst en vervolgens door dezelfde<br />
transducer weer opgevangen. Het beeld<br />
wordt dus opgebouwd uit de door het weef-<br />
sel teruggekaatste geluidsgolven, de<br />
echo’s, en vandaar de naam ‘echografie’.<br />
De mate waarin het geluid door de verschillende<br />
weefsels wordt teruggekaatst is<br />
afhankelijk van de dichtheid van het weefsel<br />
en van de snelheid van het geluid in dat<br />
weefsel. Als op het grensvlak van twee<br />
verschillende weefsels de geluidssnelheid<br />
verandert, kaatst een <strong>deel</strong> van het geluid<br />
terug. De rest van het geluid gaat door en<br />
kaatst vervolgens op een ander grensvlak<br />
terug. De teruggekaatste golven worden<br />
opgevangen en omgezet in een elektrisch<br />
signaal, dat vervolgens door de computer<br />
wordt omgezet in een beeld dat op het<br />
• tekst : Yvonne Buis-Franken<br />
• foto : aFdeling diagnostische Beeldvorming van de Faculteit diergeneeskunde in utrecht.<br />
<strong>Beeldvormende</strong> <strong>technieken</strong> (<strong>deel</strong> 2)<br />
<strong>Echografie</strong><br />
In de tweede aflevering van deze serie besteden we aandacht aan de echografie. Deze techniek, op basis van<br />
geluidsgolven met een zeer hoge frequentie, is met name geschikt voor het onderzoeken van zachte structuren.<br />
Het ‘scannen’ van merries is bij de fokker meer en meer ingeburgerd. Maar deze techniek heeft nog vele andere<br />
toepassingsmogelijkheden.<br />
50 IDS<strong>16</strong> • 14 augustus <strong>2008</strong><br />

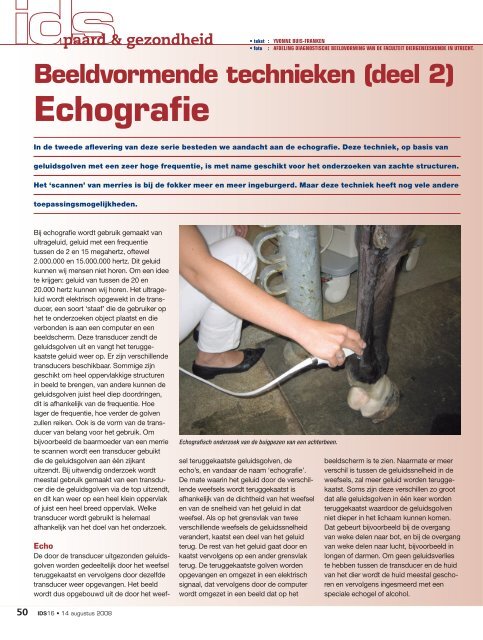

Echografisch onderzoek van de buigpezen van een achterbeen.<br />
beeldscherm is te zien. Naarmate er meer<br />
verschil is tussen de geluidssnelheid in de<br />
weefsels, zal meer geluid worden teruggekaatst.<br />
Soms zijn deze verschillen zo groot<br />
dat alle geluidsgolven in één keer worden<br />
teruggekaatst waardoor de geluidsgolven<br />
niet dieper in het lichaam kunnen komen.<br />
Dat gebeurt bijvoorbeeld bij de overgang<br />
van weke delen naar bot, en bij de overgang<br />
van weke delen naar lucht, bijvoorbeeld in<br />
longen of darmen. Om geen geluidsverlies<br />
te hebben tussen de transducer en de huid<br />
van het dier wordt de huid meestal geschoren<br />
en vervolgens ingesmeerd met een<br />
speciale echogel of alcohol.<br />
IDS<strong>16</strong>_Veterinair.indd 50 08-08-<strong>2008</strong> 09:18:21
echt.<br />
Net als bij röntgenfoto’s zijn de gemaakte<br />
afbeeldingen in grijstinten. Vloeistof, zoals<br />
urine of de inhoud van een eiblaas, zijn<br />
echoloos omdat ze alle geluidsgolven<br />
zonder reflectie doorlaten. Achter vloeistof<br />
dringen de geluidsgolven nog zeer ver door.<br />
Het tegenovergestelde gebeurt bij bot, maar<br />
ook bij lucht of bijvoorbeeld steentjes in de<br />
urine of galblaas. Achter deze structuren<br />
worden geen geluidsgolven meer doorgelaten<br />
waardoor over de structuur zelf niets is<br />
te zeggen en er achter een zwarte band<br />
ontstaat. Daarnaast zijn er een heleboel<br />
weefsels die meer of minder geluidsgolven<br />
doorlaten en ook als dusdanig op het beeld<br />
verschijnen. Weefsels die weinig geluidsgolven<br />
terugkaatsten noemen we ‘echoarm’ en<br />
worden donkergrijs afgebeeld. ‘Echorijke’<br />
weefsels kaatsten wat meer geluid terug en<br />
worden lichter grijs afgebeeld.<br />
Wanneer geluidsgolven weerkaatsen op<br />
bewegende structuren, zoals het bloed in<br />
de bloedvaten, zal de frequentie van het<br />
teruggekaatste geluid veranderen. Dit is het<br />
dopplereffect dat we bijvoorbeeld kennen<br />
van de verandering van het geluid van de<br />
sirene van de ziekenwagen wanneer deze<br />
naar ons toe of van ons af rijdt. Deze verandering<br />
van geluidsfrequentie wordt bij echografie<br />
omgezet in kleur. In blauw zie je de<br />
bloedstroom van de transducer af, in rood<br />
naar de transducer toe.<br />
Toepassingen<br />
<strong>Echografie</strong> bij paarden wordt met name<br />
toegepast in de verloskunde, bij verdenking<br />
op peesproblemen en bij onderzoek van het<br />
hart. In de verloskunde wordt de transducer<br />
inwendig, via de anus ingebracht waarna de<br />
baarmoeder en de eierstokken kunnen<br />
worden bekeken.<br />
Zo kan de staat van de baarmoeder worden<br />
advertentie<br />
Dwarsdoorsnede van de buigpezen van het achterbeen van een paard, net boven de kogel. 1: Oppervlakkige buigpees<br />
• 2: Diepe buigpees • 3: Met vloeistof overvulde sesamschede en woekeringen van de binnenzijde van de wand.<br />
bekeken, het tijdtip binnen de cyclus of<br />
eventuele dracht en of er afwijkingen zijn,<br />
bijvoorbeeld in de vorm van vocht in de<br />
baarmoeder, cysten in de eierstokken maar<br />
ook een ongewenste meerlingdracht.<br />
In het geval van peesproblemen wordt de<br />
pees in zijn geheel gescand. Normaal<br />
hebben pezen een fraai, in de lengterichting<br />
verlopend vezelpatroon. Wanneer er sprake<br />
is van een probleem kunnen deze vezels<br />
een onregelmatige structuur vertonen of<br />
kan er zelfs vocht in de pees worden<br />
gezien. Ook kan zwelling rond de pees of in<br />
de peesschede worden waargenomen.<br />
Wanneer de pees zich na een beschadiging<br />
herstelt kan dit worden herkend door het<br />
weer echorijker worden van de structuur en<br />
het herstel van het normale vezelpatroon.<br />
Bij onderzoek van het hart kan beoor<strong>deel</strong>d<br />
worden hoe wijd de boezems en kamers<br />
zijn, hoe dik de wand is, in welke mate het<br />
hart zich samentrekt en of er lekkage van de<br />
kleppen is.<br />
Er zijn ook nog andere toepassingen van de<br />
echografie bij paarden die minder bekend<br />
zijn. Bij koliek bijvoorbeeld kan worden<br />
gezien of er sprake is van een buikvliesontsteking<br />
en met name bij veulens kunnen<br />
ook de darmen in beeld worden gebracht,<br />
Voorspelbaar hengstig<br />
en veulens volgens plan!<br />
<br />
<br />
<br />
<br />
waarbij verstoppingen kunnen worden vastgesteld.<br />
Bij leverproblemen kan met echografie<br />
de structuur worden bekeken en kan<br />
onder echogeleide gericht met een dunne<br />
naald een stukje weefsel uit de lever worden<br />
genomen voor nader onderzoek. Bij longvliesontstekingen<br />
kan tussen de ribben door<br />
het vlies worden bekeken en de mate van<br />
ontsteking worden vastgesteld en ook is het<br />
mogelijk een echo van het oog te maken<br />
wanneer er sprake is van een ernstige<br />
ontsteking (maanblindheid) of bijvoorbeeld<br />
een vreemd voorwerp. Ook bij wonden kan<br />
worden gezocht naar vreemde voorwerpen,<br />
of de vorming van lucht, wat kan wijzen op<br />
gasvormende bacteriën. Verder wordt de<br />
echo ook gebruikt bij onderzoek naar<br />
gewrichtsproblemen, vaak in combinatie<br />
met röntgenfoto’s. Het voor<strong>deel</strong> van echografie<br />
is dat dit kraakbeen in beeld kan<br />
brengen, in tegenstelling tot röntgenologisch<br />
onderzoek.<br />
Dit artikel kwam mede tot stand met hulp van<br />
prof.dr. George Voorhout van de Afdeling<br />
Diagnostische Beeldvorming van de Faculteit<br />
Diergeneeskunde in Utrecht.<br />
