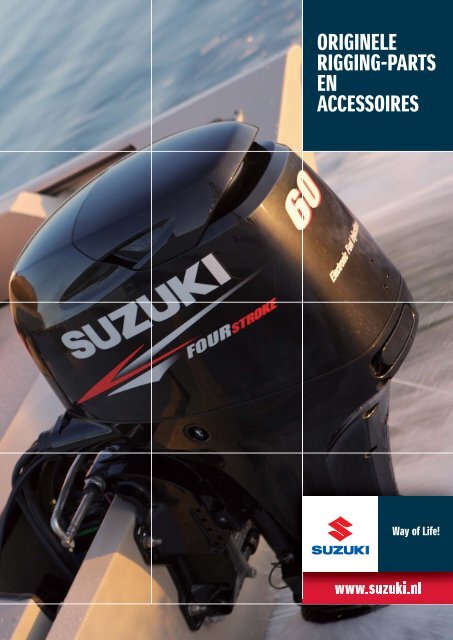

AC 2010 pagina 1 - Suzuki

ORIGINELE

RIGGING-PARTS

EN

ACCESSOIRES

ORIGINELE

RIGGING-PARTS

EN

ACCESSOIRES

02

Geachte klant,

Een Suzuki buitenboordmotor is een duurzame investering in jarenlang onbezorgd vaarplezier met indrukwekkende

prestaties, een extreem laag verbruik en een minimale geluidsproductie. Om uw vaarplezier nog completer te

maken biedt Suzuki bovendien voor elk model een brede lijn aan originele accessoires.

In deze brochure kunt u overzichtelijk alle originele accessoires en montagematerialen terugvinden

om uw boot en Suzuki buitenboordmotor perfect op elkaar af te stemmen voor optimale prestaties en

maximaal vaarplezier!

INHOUDSOPGAVE

INSTRUMENTEN ELEKTRONISCHE INSTRUMENTEN 04

TELLERAANSLUITOVERZICHT 06

ANALOGE INSTRUMENTEN 08

AFSTANDSBEDIENDING ELEKTRONISCH GAS EN SCHAKEL SYSTEEM 12

MECHANISCHE AFSTANDSBEDIENING 16

BESTURING EN BEVEILIGING 20

ELEKTRONISCHE ONDERDELEN 22

ANODES 23

BRANDSTOFSYSTEEM 24

PROPELLERS 26

ONDERHOUD 28

Producten en de daarbij vermelde artikelnummers in deze catalogus zijn gebaseerd op modellen met modeljaar 2010.

Voor meer informatie en beschikbaarheid voor andere modeljaren

UITLEG

Artikelnummer Dit nummer is nodig bij bestelling van het genoemde onderdeel of accessoire.

Teller / Meter afmeting Geeft de grootte (2” of 4”) van de meter aan.

Achtergrond Geeft de kleur aan van het display van de meter.

Toepassing Geeft de modellen aan die uitgerust kunnen worden met het onderdeel of accessoire.

Max. snelheid Geeft de maximale snelheid weer dat op de meter af te lezen is.

kph Kilometer per uur

mph Miles per uur (1.6 km per mile)

2010 MODELLENGAMMA

DF300T DF175T DF90AT DF25 DF9.9A

DF300Z DF175Z DF80AT

DF70AT

DF25R DF9.9AR

DF250T DF150T DF60AT DF15 DF8A

DF250Z DF150Z DF60ATH DF15R DF8AR

DF225T DF140T DF50T DF9.9T DF6

DF225Z DF140Z DF50QH DF9.9TH DF5

DF4

DF200T DF115T DF40T

DF200Z DF115Z

DF100T

DF40QH DF2.5

VOORBEELDEN VAN TOEPASBAARHEID

AANDUIDING

TOEPASSINGSAANDUIDING NIET TOEPASBAAR

DF8A-9.9AR DF8A, DF8AR, DF9.9A and DF9.9AR DF9.9T and DF9.9R

DF8A/9.9AR DF8A and DF9.9AR

DF9.9T-15R DF9.9T, DF9.9TH, DF15 and DF15R

DF9.9T/15/15R DF9.9T, DF15 and DF15R DF9.9TH

DF25/25R DF25 and DF25R

DF70AT-90AT DF70AT, DF80AT and DF90AT

DF70AT/90AT DF70AT and DF90AT

DF150T/Z-175T/Z DF150T, DF150Z, DF175T and DF175Z

DF150T/175T DF150T and DF175T DF150Z and DF175Z

DF250T/Z-300T/Z DF250T, DF250Z, DF300T and DF300Z

DF300T/Z DF300T and DF300Z

03

ELEKTRONISCHE

INSTRUMENTEN

SNELHEIDSMETER

34100-98J11

4”

Wit

Max. snelheid



Niet toepasbaar

BRANDSTOF METER

34300-98J10

2”

Wit




04



2

4





3



34100-98J41

4”

TOERENTELLER

34200-98J13

4”

Wit




Wit

Max. snelheid




SNELHEIDSMETER KIT

34120-98J01



Artikelnummer Aantal/Kit



SLANGBEVESTIGING

SLANG

VOLTMETER

34600-98J10

2”

Wit




WATERDRUK SENSORKIT

34970-98J01

WATERDRUK SENSOR



SNELHEIDS SENSOR



Weergave Benodigd voor weergave

Toerental rpm

Cylinder temperatuur

Urenteller uren

Atomospherische druk kP

Brandstoverbruik liter

Koelwaterdruk kP

Inlaatspruitstuk druk kP

Trim hoek %

Vdc

Moelijkheid opA-90A/300 met

WATERDRUK SENSOR KIT



WAARSCHUWINGS SIGNALEN

Lae oliedruk, Lae accuspannin

enwaarschuwin.

Weergave Benodigd voor weergave

Snelheid over water *NMEA 2000 voor

Speed over land *NMEA 2000 GPS ontvaner / antenne

Brandstoniveau %

uel- ow rate liter

Brandsto verbruik kms/liter *NMEA 2000 GPS ontvaner / antenne

Verbruikte brandsto liter

T *NMEA 2000 GPS ontvaner / antenne

Dieptemeter met *NMEA 2000 met dieptemeter

Water temperatuur *NMEA 2000 met temperatuursensor





OVERZICHT SNELHEIDSMETERS

Artikel nummer Achtergrond km/h mph knots Toepassing

Wit - T

Wit - T



TRIMMETER

34800-98J10

2”



r de juiste





Artikelnummer Aantal/Kit

2





Wit




WATERDRUK METER

34650-98J10

2”

Wit








Inhoud:

in KIT

Aantal

Bij gebruik als

sensor

Sensor

2 Connector

3 Bout

4 Clip 4 4

Verdeler -

Waterdruk

waterdruk

Bij gebruik als

snelheids

sensor



-

-

AANSLUITING TUSSEN

MOTOR EN INSTRUMENT

ACTIVE-HUB

34921-98J00

Toepassing DF40T-300T/Z

PASSIVE-HUB

34921-98J10


INTERFACE UNIT

34922-98J02


Voorgaande versie INTERFACE UNIT

(34922-98J01) is niet toepasbaar op DF70A-90A.

INTERFACE-UNIT ADAPTER

36661-93J00


INTERFACE KABEL

36661-98J00-000


INTERFACE-UNIT-ADAPTER LEAD

36646-87L00

Toepassing DF70A-90A

HUB HARNESS

36662-98J00

1.0 meter


36662-98J10

6.5 meters


4 INCH TELLER AANSLUIT KIT

34011-98J02


Inhoud: Artikelnummer Aantal/Kit

ACTIVE-HUB UNIT 34921-98J00 1

INTERFACE UNIT 34922-98J02 1

INTERFACE-UNIT HARNESS 36661-98J00 1

JUMPER WIRE

4-INCH-GAUGE HARNESS

with a 6-PIN CONNECTOR

36665-98J00 1

CAP (36666-98J10) 36664-98J00 1

6-PIN CONNECTOR CAP 36666-98J10 2

Voorgaande versie van de kit (34011-98J01) is niet

toepasbaar op DF60A-90A.

4 INCH TELLERKABEL

36664-98J00

INCLUSIEF 6-PIN CONNECTOR CAP

(36666-98J10)


2 INCH TELLERKABEL

36664-98J10


ACTIVE-HUB STROOMKABEL

36663-98J00

2.5 meter


36663-98J10

6.0 meter


2-PIN CONNECTOR CAP

36667-98J00



36666-98J10



36666-98J00


JUMPER WIRE

36665-98J00-


WEERSTANDSKABEL

36668-98J00

Toepassing DF300T/Z

05

TELLERAANSLUITOVERZICHT

CATEGORIE

06

DF300

4 INCH TELLER (WIT)

2-INCH TELLER (WIT)

TELLER AANSLUITINGEN

AFSTANDSBEDIENING

INHOUD VAN 4-INCH-TELLER AANSLUIT KIT

(34011-98J02)

CATEGORIE

DF40-250

Uitgezonderd

DF60A



TELLER AANSLUITINGEN

MOTOR(EN)

BEDIENING(EN)


Max. snelheid: 130 km/u / 80 mph

Max. snelheid: 110 km/u / 60 knots

34100-98J11

34100-98J41

SNELHEIDSMETER SUB KIT 34120-98J01

TOERENTELLER 34200-98J13

BRANDSTOFMETER 34300-98J10

VOLT METER 34600-98J10

WATERDRUKMETER 34650-98J10

WATERDRUK SENSOR KIT

34970-98J01

TRIM METER 34800-98J10

4 INCH TELLER AANSLUIT KIT *INHOUD VAN DEZE KIT IS HIERONDER WEERGEGEVEN. 34011-98J02

ACTIVE-HUB UNIT 34921-98J00

PASSIVE-HUB UNIT 34921-98J10

RESISTOR KABEL 36668-98J00

INTERFACE UNIT 34922-98J02

INTERFACE-UNIT KABEL 36661-98J00

HUB KABEL

1.0 meter

6.5 meter

36662-98J00

36662-98J10

ACTIVE-HUB STROOM KABEL

2.5 meter

6.0 meter

36663-98J00

36663-98J10

4 INCH TELLER KABEL inclusief 6-PIN CONNECTOR CAP (36666-98J10) 36664-98J00

2-INCH-GAUGE HARNESS 36664-98J10

JUMPER WIRE 36665-98J00

8-PIN CONNECTOR CAP 36666-98J00



ACCU LAAD SET 33830-98J01

AFSTANDSBEDIENING KIT

*INHOUD VAN DE KIT IS TE VINDEN OP

PAGINA 12-13.

Topmontage voor bediening van enkele motorisering 67000-98J03

Zijmontage voor bediening van enkele motorisering 67000-98J61

2e Topmontage voor bediening van enkel motorisering 67000-98J10

Topmontage voor dubbele motorisering 67000-98J23

2e Topmontage voor dubbele motorisering 67000-98J32

Topmontage voor driedubbele motorisering 67000-98J42

2e Topmontage voor driedubbele motorisering 67000-98J52

KABELBOOM

6.5 meter

9.5 meter

36620-98J00

36620-98J10

VERLENGKABEL T.B.V. KABELBOOM 2.0 meter 36620-98J20





4-INCH-TELLER KABEL INCLUSIEF 6-PIN CONNECTOR KAP (36666-98J10) 36664-98J00


MOTOR(EN)

AFSTANDBEDIENING(EN


Max. snelheid: 130 km/u / 80 mph

Max. snelheid: 110 km/u / 60 knots

34100-98J11

34100-98J41

SNELHEIDSMETER ZENDER 34190-95500

TOERENTELLER 34200-98J13

BRANDSTOFMETER 34300-98J10

VOLT METER 34600-98J10

WATERDRUK METER 34650-98J10

TRIM METER 34800-98J10

4-INCH-TELLER AANSLUIT KIT *INHOUD VAN DEZE KIT ZIJN HIERONDER WEERGEGEVEN. 34011-98J02




INTERFACE-UNIT ADAPTER 36661-93J00

INTERFACE-UNIT-ADAPTER LEAD 36646-87L00

ACTIVE HUB STROOM KABEL

2.5 meter

6.0 meter

36663-98J00

36663-98J10

4-INCH-TELLER KABEL INCLUSIEF 6-PIN CONNECTOR CAP (36666-98J10) 36664-98J00

2-INCH-TELLER KABEL 36664-98J10



6-PIN CONNECTOR CAP 36666-98J10

1 1 2 2 3 3

1

totaal

2

1st 2nd

1

totaal

2

1st 2nd

1

totaal

2

1st 2nd

AANTALLEN BENODIGD VOOR INSTALLATIE PER BOOT

(1) (2) (1) (1) (1) (2) (1) (1) (1) (2) (1) (1)

(1) (1) - - (1) (1) - - (1) (1) - - De extra zender geeft meer precisie van de snelheid op de boot.

1 2 1 1 2 4 2 2 3 6 3 3

(1) (2) (1) (1) (1) (2) (1) (1) (1) (2) (1) (1) Brandstofmeter geeft aan hoeveel restbrandstof er aanwezig is in 1 tank

(1) (2) (1) (1) (2) (4) (2) (2) (3) (6) (3) (3)

(1) (2) (1) (1) (2) (4) (2) (2) (3) (6) (3) (3) WATER DRUK SENSOR KIT moet altijd gebruikt worden bij WATERDRUKMETER(S)

(1) (1) (1) - (2) (2) (2) - (3) (3) (3) -

(1) (2) (1) (1) (2) (4) (2) (2) (3) (6) (3) (3)

1 1 1 - - - - - - - - - “KIT”in de oranje cellen zijn onderdeel van 4-INCH-TELLER AANSLUIT KIT”.

KIT KIT KIT - 1 1 1 - 1 1 1 -

- - - - - 1 - 1 - 2 1 1

- 1 - 1 - - - - - - - - RESISTOR HARNESS dient gebruikt te worden in plaats van PASSIVE HUB UNIT (34921-98J10).

KIT KIT KIT - 1 1 1 - 1 1 1 -

KIT KIT KIT - 1 1 1 - 1 1 1 -

- - - - - - - - - 1 1 -

- 1 1 - - 1 1 - - 1 1 -

1 1 1 - 1 1 1 - 1 1 1 - Maak uw keuze uit de afstand naar de accu.

KIT KIT+1 KIT 1 2 4 2 2 3 6 3 3 Een 6-PIN CONNECTOR CAP (36666-98J10) is inbegrepen.

Het aantal 2-INCH TELLER KABELS is gelijk aan het aantal 2-INCH TELLERS.

KIT KIT KIT - 1 1 - 1 1 1 - 1

(1) (2) (1) (1) (2) (4) (2) (2) (3) (6) (3) (3) 8-PIN CONNECTOR CAP is aangesloten in het geval er geen snelheidsmeter wordt gebruikt.

KIT KIT+1 KIT - 1 1 - 1 0 1 1 - 6-PIN CONNECTOR CAP is inbegrepen in de 4-INCH TELLER KABEL (36664-98J00).

- 1 1 - - 1 1 - 0 2 2 -

(1) (1) (1) - (1) (1) (1) - (1) (1) (1) - ACCU LAAD SET is nodig indien er meerdere accessoires op de boot zijn geïnstalleerd.

1 1 1 - - - - - - - - -

- 1 - 1 - - - - - - - -

- - - - 1 1 1 - - - - -

- - - - - 1 - 1 - - - -

- - - - - - - - 1 1 1 -

- - - - - - - - - 1 - 1

1 2 1 1 1 2 1 1 1 2 1 1 Maak uw keuze in verhouding met de lengte van uw boot.

1 1 1 - - - - - - - - -

1 1 1 - - - - - - - - -

1 1 1 - - - - - - - - -

1 1 1 - - - - - - - - -

1 1 1 - - - - - - - - -

2 2 2 - - - - - - - - -

1 2 3

) 1 1 1

AANTALLEN BENODIGD VOOR INSTALLATIE PER BOOT

Aantal hangt af van de benodigde lengte van de kabel.

(1) (1) (1) Vereist NMEA 2000 omvormer met snelheidsinput of een NMEA 2000 GPS ontvanger.

(1) (1) (1) Alleen voor DF70AT/80AT/90AT. Voor overige modellen, DF40/50/100-250, kan enkel een NMEA 2000 goedgekeurde zender worden gebruikt.

1 2 3

(1) (1) (1) Brandstofzender is vereist voor weergave.

(1) (1) (1)

(1) (1) (1) Alleen te gebruiken bij DF70AT/80AT/90AT.

(1) (2) (3)

1 - -

KIT 1 1

KIT 1 1

KIT 1 1

1 1 1

(1) (1) (1) Alleen nodig voor DF70AT/80AT/90AT.

1 1 1 Maak uw keuze uit de afstand naar de accu.

KIT 2 3 Een 6-PIN CONNECTOR CAP (36666-98J10) is inbegrepen.

Het aantal 2-INCH TELLER KABELS is gelijk aan het aantal 2-INCH TELLERS.

KIT 1 1

(1) (1) (1) 8-PIN CONNECTOR CAP is aangesloten in het geval er geen snelheidsmeter wordt gebruikt.

KIT 1 0

N.B. Aantallen die tussen haakjes genoemd worden zijn de maximale aantallen die benodigd zijn.

“KIT” geeft aan dat deze onderdeel uitmaakt van 4-INCH-GAUGE CONNECT KIT (34011-98J02).

Alle signalen verlopen via de toerenteller en worden daarna doorgegeven aan andere meters.

Het is dus in geen enkel geval mogelijk zonder toerenteller te werken.

Voorgaande kit (34011-98J01) is niet te gebruiken voor de DF60A-90A.

N.B. Aantallen die tussen haakjes genoemd worden zijn de maximale aantallen die benodigd zijn.

“KIT” geeft aan dat deze onderdeel uitmaakt van 4-INCH-GAUGE CONNECT KIT (34011-98J02).

Alle signalen verlopen via de toerenteller en worden daarna doorgegeven aan andere meters.

Het is dus in geen enkel geval mogelijk zonder toerenteller te werken.

07

ANALOGE

INSTRUMENTEN

TOEREN TELLER

34200-93J20

Teller afmeting 4”

Achtergrond Zwart

Toepassing DF8AR/9.9T/9.9R/9.9AR/

15R/25R

7000 rpm toerenteller kan gebruikt worden op

elektrisch gestarte modellen door de 4, 6 of 12 schakelaar

op de achterzijde van de teller om te zetten.

34200-93J00


Achtergrond Zwart


Waarschuwingssignaal met oplichting van lampje

geeft een storing in de motor aan. Raadpleeg

SERVICE MANUAL voor uitleg over de storing.

08

34200-93J31


Achtergrond Wit

Toepassing DF8AR/9.9T/9.9R/9.9AR/

15R/25R

7000 rpm toerenteller kan gebruikt worden op

elektrisch gestarte modellen door de 4, 6 of 12 schakelaar

op de achterzijde van de teller om te zetten.

34200-93J11


Achtergrond Wit


Waarschuwingssignaal met oplichting van lampje

geeft een storing in de motor aan. Raadpleeg

SERVICE MANUAL voor uitleg over de storing.


34100-93J00

Meter afmeting 4”

Achtergrond ZWART

Max. snelheid 130km/h, 80mph


34100-93J20



Max. Snelheid 80km/h, 50mph

Toepassing DF25R-115T/Z/140T-250T/Z

Niet toepasbaar DF140Z

Waarschuwing Betekenis waarschuwing

CHECK ENGINE Lage accuspanning of andere storing (zie S.D.S.)

TEMP Oververhitting

Lage oliedruk

OIL

Olie verversings interval

REV LIMIT Overtoeren

34100-93J11


Achtergrond WIT



34100-93J31




Toepassing DF25R-250T/Z

OVERZICHT SNELHEIDSMETERS

34100-93J40


ARTIKELNUMMER ACHTERGROND KM/H MPH KNOPEN TOEPASSING


Max. snelheid 80km/h, 45knots


34100-93J60



Max.snelheid 120km/h, 65knots

Toepassing DF60AT-250T/Z

34100-93J00 ZWART 130 80 - DF40T-250T/Z

34100-93J11 WIT 130 80 - DF40T-250T/Z

34100-93J20 ZWART 80 50 - DF25R/40T-250T/Z

34100-93J31 WIT 80 50 - DF25R/40T-250T/Z

34100-93J40 ZWART 80 - 45 DF25R/40T-250T/Z

34100-93J51 WIT 80 - 45 DF25R/40T-250T/Z

34100-93J60 WIT 120 - 65 DF70AT-250T/Z

34100-93J51



Max. snelheid 80km/h, 45knots


SNELHEIDSMETER ZENDER

34190-95500


34190-87D00


Niet toepasbaar DF60A

Elk model van de DF60-300 heeft standaard een

snelheidsmeter zender. In geval van een onjuiste

weergave van de snelheid kunt u gebruik maken van

een van deze externe snelheidsmeter zenders.

09

ANALOGE

INSTRUMENTEN

BRANDSTOFMETER

34300-93J00



Toepassing DF25R/40T-250T/Z

Gebruik bij installatie een 150 of 250 Ohm

tankzender.

34300-93J11




Gebruik bij installatie een 150 of 250 Ohm

tankzender.

10

URENTELLER

34500-93J00




12 volt meter geeft een indicatie van de uren dat

uw buitenboordmotor heeft gedraaid. Dit om de

service interval te bepalen.

34500-93J11




12 volt meter geeft een indicatie van de uren dat

uw buitenboordmotor heeft gedraaid. Dit om de

service interval te bepalen.

VOLTMETER

34600-93J00




34600-93J11



Toepassing DF25R-250T/Z

TRIMMETER

34800-93J00



Toepassing DF40T/

50T-250T/Z

34800-93J11



Toepassing DF40T/50T-250T/Z

INSTALLATIE KIT VOOR WATERDRUKMETER

WATERDRUKMETER

34650-93J20




34650-93J31




34660-87J00

Toepassing DF40QH-50T

34660-90J02


34660-96J00

Toepassing DF150T/Z/175T/Z

34660-93J00

Toepassing DF200T/Z-250T/Z

De inhoud van de kit bevat alle benodigde onderdelen om de motor

en de teller aan elkaar te verbinden.

11

SUZUKI PRECISION CONTROL

ELEKTRONISCH

GAS EN

SCHAKEL

SYSTEEM

ENKELE BEDIENING DUBBELE BEDIENING

PRIMAIR SECUNDAIR

67000-98J03 TOPMONTAGE AFSTANDSBEDIENING

OF

67000-98J03 + 67000-98J14-000

67000-98J61 ZIJMONTAGE AFSTANDSBEDIENING

67000-98J61

DF300T DF300T DF300T

AANTAL AANTAL

67200-98J02

TOPMONTAGE AFSTANDSBEDIENING

67200-98J02

67200-98J02

1

OF

1

1 2

67200-98J21 ZIJMONTAGE AFSTANDSBEDIENING

67200-98J21 -

37100-98J01 1 CONTACT PANEEL

37100-98J01 1 - - 1

37100-98J11 1 BEDIENINGSPANEEL

37100-98J11 1 37100-98J11 1 2

38500-93J90 1 WAARSCHUWINGS BUZZER

38500-93J90 1 38500-93J90 1 2

09407-08401 1 WAARSCHUWINGS BUZZER HOUDER

09407-08401 1 09407-08401 1 2

- - DODEMANS SCHAKELAAR

- - 37803-93J02 1 1

36625-98J00 1 ACCU LAADKABEL

36625-98J00 1 - - 1

36770-98J01 1 BOAT CONTROL OL MODULE (BCM)

36770-98J01 1 36770-98J01 1 2

36775-98J00 1 BCM HOUDER (L)

36775-98J00 1 36775-98J00 1 2

36776-98J00 1 BCM HOUDER (R)

36776-98J00 1 36776-98J00 1 2

33911-88BL0 1 BCM-CONNECTOR KAP

33911-88BL0 1 33911-88BL0 1 2

33925-93J00 1 BCM CUSHION

33925-93J00 1 33925-93J00 1 2

36623-98J01 1 BCM #1 KABELBOOM

36623-98J01 1 - - 1

- - BCM #2 KABELBOOM

- - 36624-98J01 1 1

33926-98J00 2 WEERSTAND

33926-98J00 2 - - 2

- - - - - - -

- - DUBBELE BEDIENING KABELBOOM

- - 36622-98J00 1 1

09403-13402 10 KABELBEVESTIGING

09403-13402 10 09403-13402 10 20

12

AFSTANDSBEDIENING VOOR ENKELE MOTORISERING

AFSTANDSBEDIENING VOOR DUBBELE MOTORISERING

ENKELE BEDIENING DUBBELE BEDIENING



OF

67000-98J24 + 67000-98J34

-

ZIJMONTAGE AFSTANDSBEDIENING

DF300T/Z DF300T/Z DF300T/Z

AANTAL AANTAL

67200-98J12


67200-98J12

67200-98J12

1

OF

1

1 2

- ZIJMONTAGE AFSTANDSBEDIENING

- -


37100-98J02 1 - - 1


37100-98J21 1 37100-98J21 1 2


38500-93J90 1 38500-93J90 1 2

09407-08401 1 WAARSCHUWINGSBUZZER HOUDER

09407-08401 1 09407-08401 1 2


- - 37803-93J02 1 1


36625-98J00 1 - - 1

36770-98J01 1 BOAT CONTROL MODULE (BCM)

36770-98J01 1 36770-98J01 1 2

36775-98J00 1 BCM HOUDER (L)

36775-98J00 1 36775-98J00 1 2

36776-98J00 1 BCM HOUDER (R)

36776-98J00 1 36776-98J00 1 2

- - - - - - -


33925-93J00 1 33925-93J00 1 2


36623-98J11 1 - - 1


- - 36624-98J10 1 1


33926-98J00 2 - - 2

36621-98J00 1 KABELBOOM

36621-98J00 1 - - 1


- - 36622-98J00 1 1


09403-13402 15 09403-13402 10 25

AFSTANDSBEDIENING VOOR DRIEDUBBELE MOTORISERING

ENKELE BEDIENING STATION DUBBELE BEDIENING



OF

67000-98J42 + 67000-98J52

-

ZIJMONTAGE AFSTANDSBEDIENING

DF300T/Z DF300T/Z DF300T/Z

AANTAL AANTAL

67200-98J11


67200-98J11

67200-98J11

1

OF

1

1 2

- ZIJMONTAGE AFSTANDSBEDIENING

- -


37100-98J00 1 - - 1


37100-98J31 1 37100-98J31 1 2


38500-93J90 1 38500-93J90 1 2

09407-08401 1 WAARSCHUWINGSBUZZER HOUDER

09407-08401 1 09407-08401 1 2


- - 37803-93J00 1 1


36625-98J00 1 - - 1

36770-98J01 1 BOAT CONTROL MODULE (BCM)

36770-98J01 1 36770-98J01 1 2

36775-98J00 1 BCM HOUDER (L)

36775-98J00 1 36775-98J00 1 2

36776-98J00 1 BCM HOUDER (R)

36776-98J00 1 36776-98J00 1 2

- - - - - - -


33925-93J00 1 33925-93J00 1 2


36623-98J10 1 - - 1


- - 36624-98J10 1 1


33926-98J00 2 - - 2

36621-98J10 1 KABELBOOM

36621-98J10 1 - - 1


- - 36622-98J00 1 1


09403-13402 18 09403-13402 10 28

13

SUZUKI PRECISION CONTROL

ELEKTRONISCH

GAS EN

SCHAKEL

SYSTEEM

CONTACT PANEEL

37100-98J02

Hoofdcontact schakelaar met dodemans

schakelaar.


14

BEDIENINGS PANEEL

37100-98J11

Voor enkele motorisering.

Toepassing DF300T

37100-98J21

Voor dubbele motorisering


37100-98J31

Voor driedubbele motorisering


BOAT CONTROL MODULE (BCM)

36770-98J01


BCM HOUDER (L/R)

(L)

36775-98J00


36776-98J00


BCM-CONNECT CAP

33911-88BL0


BCM CUSHION

33925-93J00

(R)

Toepassing DF150T/Z-300T/Z

VERBINDING TUSSEN MOTOR

EN BEDIENINGSSYSTEEM

KABELBOOM

36620-98J00

6.5 meter voor bedieningssysteem


36620-98J10-000

9.5 meter voor bedieningssysteem


VERLENGKABEL T.B.V.

KABELBOOM

36620-98J20

2.0 meter


KABELBOOM T.B.V. KOPPELING

36621-98J00

Voor dubbele motorisering


36621-98J10

Voor driedubbele motorisering


KABELBOOM T.B.V. DUBBELE BEDIENING

36622-98J00

Voor dubbele bediening


ACCU LAADKABEL

36625-98J00

6.5 meter


WEERSTAND

33926-98J00


BCM #1 KABELBOOM

36623-98J01

Voor enkele motorisering en enkele

bediening


36623-98J11

Voor dubbele motorisering en enkele

bediening


BCM #2 KABELBOOM

36624-98J01

Voor enkele motorisering en dubbele bediening


36624-98J10

Voor meerdere motoren en dubbele bediening


15

MECHANISCHE

AFSTANDS

BEDIENING

OPBOUW TOPMONTAGE


67200-93J12

Enkele motorisering

Toepassing DF8A-9.9T/15-40T/50T/

60AT-115T/140T/

150T-175T/Z/200T/225T/

250T

Niet toepasbaar DF150Z

AFSTANDSHOUDER T.B.V. AFSTANDSBEDIENING

67500-93J00

Te gebruiken bij 67200-93J12

Toepassing DF8A-15R/25R/40T/50T/

60AT-100T/115T/140T/150T/

175T/200T/225T/250T

16

AFSTANDSBEDIENGS KIT VOOR

ENKELE MOTORISERING EN ENKELE BEDIENING

67000-93J01 67000-93J44 -

- - 67000-93J21

- - -

DF40T/50T/60AT-100T/115T/

DF40T/50T/60AT-100T/115T/

DF40T/50T/60AT-100T/115T/

150T/175T/200T/225T/250T

AANTAL

140T/150T/175T/200T/225T/250T

AANTAL

140T/150T/175T/200T/225T/250T

AANTAL

67200-93J12 1 67200-93J12 1 - -

- - - - 67200-93J30 1

- - - - - -

- - 34200-93J11 1 - -

- - 34800-93J11 1 - -

- - 36620-93J01 1 - -

- - - - - -

37100-96J21 1 37100-96J22 1 37100-96J21 1

OPBOUW TOPMONTAGE


67200-93J22

Dubbele motorisering

Toepassing DF40T/50TH/50T/

70AT-250T/Z

Niet toepasbaar QH

67500-93J10

Te gebruiken bij 67200-93J22

Toepassing DF40T/50T/70AT-250T/Z

INBOUW ZIJMONTAGE


67200-93J30


Toepassing DF25R/40T/50T/

60AT-100T/115T/140T/Z/

150T/200T/225T/250T

Niet toepasbaar DF140WZ/115WT

AFSTANDSBEDIENINGS KIT VOOR

DUBBELE MOTORISERING EN ENKELE BEDIENING

- - OPBOUW TOPMONTAGE KIT

67000-93J11 67000-93J54

67000-93J64 - INBOUW ZIJMONTAGE KIT

- -

- 67000-93J73 OPBOUW ZIJMONTAGE KIT

- -

DF40T/50T/60AT-100T/115T/

140T/150T/175T/200T/225T/250T

AANTAL

DF40T/50T/60AT-100T/115T/

140T/150T/175T/200T/225T/250T

AANTAL

Toepassing

Inhoud:

DF40T/50T/60AT-90AT/

115T/Z-250T/Z

AANTAL

DF40T/50T/70AT-250T/Z

AANTAL

- - - - AFSTANDSBEDIENING

67200-93J22 1 67200-93J22 1

67200-93J30 1 - - AFSTANDSBEDIENING

- - - -

- - 67200-93J01 1 AFSTANDSBEDIENING

- - - -

34200-93J11 1 34200-93J11 1 TOERENTELLER

- - 34200-93J11 1

34800-93J11 1 34800-93J11 1 TRIM METER (wit)

- - 34800-93J11 1

36620-93J01 1 36620-93J01 1 KABELBOOM

- - 36620-93J01 1

- - - - KABELBOOM VERLENGKABEL

- - 36620-93J10 1

37100-96J22 1 - - BEDIENINGSPANEEL

37100-96J10 1 37100-96J12 1

OPBOUW ZIJMONTAGE AFSTANDSBEDIENING

67200-91J01


Toepassing DF4-6

67200-94J11


Toepassing DF8AR/9.9AR/15/15R/25R

Niet toepasbaar DF9.9A

67200-93J01


Toepassing DF9.9T/40T/50T/60AT-100T/115T/

140T/150T/175T/200T/225T/250T

ACCU LAADKABEL

36625-93J10

6.7 meter


VERBINDING TUSSEN MOTOR EN DE


KABELBOOM

36620-93J51

5.0 meter


36620-93J01

6.5 meter

Toepassing DF9.9T/40T-250T/Z

36620-93J61

8.0 meter


36620-94J01

6.5 meter zonder monitor signaal

kabel, trim zender kabel en trim

switch kabel

Toepassing DF8AR/9.9AR/15R/25R

VERLENGKABEL T.B.V.

KABELBOOM

36620-93J10

2.0 meter


60AT-250T/Z

36620-93J40

3.0 meter

Toepassing DF40T/50T/60AT-90AT/

115T/Z-250T/Z

17

MECHANISCHE

BEDIENINGS

SYSTEMEN

SCHAKEL & CONTACT PANELEN

CONTACTPANEEL

37100-96J00



VERLICHTINGSSCHAKELAAR

37210-93J00


18


37100-96J22

Hoofdcontact schakelaar met dodemans

schakelaar.


60AT-250T/Z

NOODSTOPSCHAKELAAR

37803-93J00



37100-96J12

Dubbele hoofdcontact schakelaar met

dodemans schakelaar


TRIMSCHAKELAAR

37805-93J00

Toepassing DF40T-250T/Z

WAARSCHUWINGSBUZZER

38500-93J90


60AT-300T/Z

KABELDOORVOER

67300-93J00


KABELDOORVOER SLANG

990C0-20010


RVS AFSTANDSBEDIENINGSKABELS

67320-93J00

8 feet / 2.44 meter

Toepassing DF4-6/8AR/9.9AR/15R/25R/

40T/50T/60AT/

150T/Z-250T/Z

67320-93J10



40T/50T/60AT/

150T/Z-250T/Z

67320-93J20



40T/50T/60AT/

150T/Z-250T/Z

67320-93J30



50T/60AT/150T/Z-250T/Z

67320-93J40



40T/50T/60AT/

150T/Z-250T/Z

67320-93J50


Toepassing DF8AR/9.9AR/15R/25R/40T/

50T/60AT/150T/Z-250T/Z

67320-93J60



50T/60AT/150T/Z-250T/Z

67320-93J70


Toepasbaar DF8AR/9.9AR/15R/25R/40T/

50T/60AT/150T/Z-250T/Z

67320-93J80



50T/60AT/150T/Z-250T/Z

Originele kabels zijn uitgevoerd met de laatste techniek

in kabel technologie. De binnenzijde is beschermd

met nylon.

AFSTANDSBEDIENGS OMBOUW KIT

Te gebruiken om handbediende modellen afstand

bediend te maken.

67130-91J00


67130-94J11

Toepassing DF9.9T/15/15R

Niet toepasbaar DF9.9TH

67130-95J01

Toepassing DF25/25R

67130-99J00

Toepassing DF8A-9.9AR

BRACKET SET (41100-99J00-0EP) is nodig om

67130-99J00 te gebruiken.

BRACKET SET

41100-99J00-0EP

Toepassing DF8A/8AR/9.9A/9.9AR

19

BESTURING EN

BEVEILIGING

STUUR HENDELKIT

63001-94J20-0EP

Toepassing DF15R

63002-87J24-0EP

Toepassing DF40T/50T

63002-88L00-0EP

Toepassing DF60A

63002-87L00-0EP

Toepassing DF70AT-90AT

63002-90J24-0EP

inclusief stuurdemper


INHOUD: Contactpaneel, noodstop schakelaar,

kabelboom en kabels

STUUR HENDEL KITS zijn ontworpen om makkelijk te

installeren voor elektrisch gestarte afstandsbediende

modellen.

TIE-BAR VOOR DUBBELE MOTORISERING

67600-90J00

RVS

Toepassing DF40T/50T/100T-140T/Z

67600-93J00

RVS


20

TIE-BAR ADAPTER KIT

67620-99E00

Benodigd bij installatie TIE-BAR

(67600-90J00) op DF40T-60T


TIE-BAR BEVESTIGING

67630-93J00

Benodigd bij installatie van TIE-BAR

(67600-93J00)


STUURKABEL BEVESTIGING

41141-89E00

Toepassing DF9.9T-15

Niet toepasbaar DF9.9A/9.9AR

STUURKABEL BRACKET

BEVESTIGING

67720-93E00

Toepassing DF9.9TH-15R

Niet toepasbaar DF9.9T

STUURKABEL SEAL

41161-94400

Toepassing DF8AR/9.9AR/9.9T/15R/

25R/40T/50T/60AT-250T/Z

Niet toepasbaar DF9.9A/9.9TH

STUURKABEL BRACKET BEVESTIGING

43755-94J01

Toepassing DF9.9T/15/15R

43755-94JA0

Toepassing DF9.9T

43755-95J01


Dit artikel is benodigd om de stuurstang te bevestigen.

STUURSTANG

67700-87L00


67700-93J00


67700-95J01

Toepassing DF25

67700-96J00


67701-87J11

Toepassing DF40T/50T/60AT/

200T/Z-250T/Z

67701-87L00


67701-90J00


67701-93E12

Toepassing DF9.9TH-15R

Niet toepasbaar DF9.9T

67701-94JA0

Toepassing DF9.9T

Niet toepasbaar DF9.9TH

67701-95J00-000


67701-96J00-000

Toepassing DF150T/Z/175T/Z

MOTORHOEZEN

99980-46001-A00

Toepassing DF2.5

99980-46002-A00

Toepassing DF4/5/6

99980-46003-A00

Toepassing DF9.9(2009)/15

99980-46005-A00

Toepassing DF8/9.9A (2010)

99980-46004-A00


990F0-87J00-010

Toepassing DF40/50

990F0-99E00-010

Toepassing DF60 (2009) / 70 (2008)

990F0-88L00-010

Toepassing DF60A

990F0-87L00-010

Toepassing DF70/80/90A

990F0-90J00-010


990F0-92J00-010


990F0-96J00-010

Toepassing DF150/175

990F0-93J00-010


990F0-98J00-010


BUITENBOORDMOTORSLOT

99960-51000-A00

Duurzaam SCM goedgekeurd slot dat

gemonteerd wordt op de knevels.


BOUTSLOT

99960-51001-A00

Duurzaam SCM goedgekeurd slot dat

gemonteerd wordt over de moer.


PROPELLER SLOT

67620-99E00

Compact RVS slot dat op de propellermoer

geplaatst wordt.


PROPELLER HOES

990F0-87J00-020

Toepassing 11-12” / 30 cm

990F0-87L00-020


990F0-93J00-020


MOTOR DRAAGTAS

99000-DRAAG-TAS

Toepassing DF2.5

99000-DRAAG-456


21

ELEKTRONISCHE

ONDERDELEN

ELEKTRISCHE STARTER KIT

31000-94J01


31000-95J00


31000-99J00

Toepassing DF8A/9.9A

Voor ombouw van handgestart naar elektronisch

gestart model.

22

ACCULADER KIT

32000-91J00

80W


Kit bestaande uit 32801-91J00 en 39600-91J00

GELIJKRICHTER KIT

32801-91J00


LICHTSPOEL KIT

39600-91J00



32000-95J01

80W




32801-95J01

Toepassing DF8A/9.9A/25


39600-95J00



32000-94J01

80W




32801-94J01



39600-94J01



32000-99J00

80W

Toepassing DF8A/9.9A



32801-95J01



39600-94J01

Toepassing DF8A/9.9A/15

BATTERY ISOLATOR LEAD SET

33830-96J00


33830-98J01


LAAD EN LICHTSPOEL KIT

32120-94J10

12V, 120W


32120-95J00

12V, 180W


Verhoogd de standaard waarde (12V, 80W) naar een

hogere output (12V, 120 of 180W).

ANODES

ZINK ANODE (voor zout water)

41811-98500

Toepassing DF9.9T-15R


55321-93900

Toepassing DF9.9T/9.9TH/

15/15R


55321-99E00

Toepassing DF9.9T/9.9TH/

15/15R

ALUMINIUM ANODE

(voor brak en zout water)

55321-87J00

Toepassing DF2.5-9.9TH/25-300T/Z

55320-94900


55300-95500

Toepassing DF8A-15R/

40T-60ATH

55321-95J00

Toepassing DF2.5/25/25R

55125-96310


55320-95311

Toepassing DF40T-50T

55321-90J01


55125-95500

Toepassing DF60T/

100T-140T

MAGNESIUM ANODE (voor zoet water)

55321-87J10

Toepassing DF4-9.9A/9.9AR/15-60ATH/

100T-300T/Z

Niet toepasbaar DF9.9T/9.9TH

55321-94910


23

BRANDSTOF

TOEVOER

SYSTEEM

BRANDSTOFTANK

65000-99100

12-liter plastic tank zonder brandstof

aanduiding in de tankdop

Toepassing DF4-15R

65000-95D01

25-liter plastic tank inclusief brandstof

aanduiding in de tankdop

Toepassing DF8A-140T/Z

TANKDOP

65520-99100

Voor 12-liter tank zonder brandstofweergave


65520-95D00

Voor 25-liter tank inclusief brandstofweergave


24

BRANDSTOFSLANGAANSLUITING

65750-98505

Metaal, diameter: 11.2 mm


65750-87J11

Plastic, diameter: 6.6 mm

Toepassing DF4-60AT

65750-95500

Metaal, diameter: 13.0 mm


BRANDSTOFAANSLUITING

MOTORZIJDE

65720-986B0

Plastic

Toepassing DF4-6/9.9T-15R


BRANDSTOFAANSLUITING

TANKZIJDE

65740-95D01

Diameter: 13 mm, 1/4”NPT


POMPBAL

65770-93904

Klein in & groot uit


65770-95505

Groot in & groot uit

Toepassing DF8A-9.9AR/25-140T/Z

Niet toepasbaar DF9.9T/9.9TH

65770-87D00

Groot in & groot uit

Toepassing DF150T/Z-300T/Z

BRANDSTOF / WATER AFSCHEIDER

99000-79N12-012

Normaal


VERVANGINGSFILTER

99000-79N12-011

T.b.v. 99000-79N12-012


AFTAP ONDERBAK

99000-79N12-013

T.b.v. 99000-79N12-012


BRANDSTOF / WATER AFSCHEIDER

99000-79N12-015

Compact


VERVANGINGSFILTER

99000-79N12-014

T.b.v. 99000-79N12-015


AFTAP ONDERBAK

99000-79N12-016

T.b.v. 99000-79N12-015


Complete brandstofslang AANSLUITING SLANG

Artikelnummer

A

Lengte

(mm)

Materiaal

B

I/D

(mm)

MOTORZIJDE TANKZIJDE

Artikelnummer

C

Lengte

(mm)

I/D

(mm)

O/D

(mm)

POMPBAL

D

Lengte

(mm)

SLANG AANSLUITING

I/D

(mm)

BRANDSTOFSLANG COMPLEET

65700-91J13

Van 12-liter plastic tank naar de motor

Toepassing DF4-9.9AR/15/15R

65700-90J12



65700-93J00



65700-87D80



65700-87J12


Toepassing DF8A-9.9AR/25-60AT

65700-94JB1


Toepassing DF9.9T/15

A

B E

C D

O/D

(mm) Materiaal

E

I/D

(mm)

Artikelnummer

65700-91J13 1960 Plastic 6.3 65750-87J11 700 Groot 7.3 12.5 65770-93903 1100 Klein 5.3 10.5 Metaal 11 65750-98505

65700-90J12 1240 Geen - - geen - - - 65770-95504 1100 Groot 7.3 12.5 Metaal 13 65750-95500

65700-93J00 2370 Geen - - geen - - - 65770-87D00 2250 Groot 9.0 14.0 Geen - -

65700-87D80 2560 Metaal 11 65750-98505 300 5.3 10.5 65770-95541 2090 7.3 12.5 Metaal 13 65750-95500

65700-87J12 1970 Plastic 6.3 65750-87J11 700 7.3 12.5 65770-95505 1100 7.3 12.5 Metaal 13 65750-95500

65700-94JB1 2560 Metaal 11 65750-98505 300 5.3 10.5 65770-95541 2090 7.3 12.5 Metaal 13 65750-95500

25

PROPELLER

26

*Draairichting: RR: Rechtsdraaiend model, CR: Linksdraaiend model.

model type materiaal bladen diameter pitch draairichting* opmerking artikelnummer

DF2.5 A510 Aluminium 3 7 3/8 5 3/8 RR 58111-97J00-019

DF4 C601 Aluminium 3 7 1/2 6 RR 58110-91J00-019

DF5 C611 Aluminium 3 7 1/2 6 1/2 RR 58110-91J10-019

DF6 C701 Aluminium 3 7 1/2 7 RR 58110-91J20-019

DF9.9 M701 Aluminium 3 9 1/4 7 RR 58100-93703-019

M821 Aluminium 3 9 1/4 8 RR VERDIKT 58100-91D00-019

M901 Aluminium 3 9 1/4 9 RR 58100-94J00-019

M911 Aluminium 3 9 1/4 9 RR VERDIKT 58100-93763-019

M1001 Aluminium 3 9 1/4 10 RR 58100-93733-019


M1101 Aluminium 3 9 1/4 11 RR 58100-93743-019

- Aluminium 4 10 5 RR HIGH TRUST 58100-94JA0-019

DF8A M701 Aluminium 3 9 1/4 7 RR 58100-93703-019

DF9.9A M821 Aluminium 3 9 1/4 8 RR VERDIKT 58100-91D00-019

DF15 M901 Aluminium 3 9 1/4 9 RR 58100-94J00-019


M1001 Aluminium 3 9 1/4 10 RR 58100-93733-019


M1101 Aluminium 3 9 1/4 11 RR 58100-93743-019

DF25 P911 Aluminium 3 10 1/4 9 RR VERDIKT 58100-96370-019

P1001 Aluminium 3 10 1/4 10 RR 58100-96410-019

P1101 Aluminium 3 10 1/4 10 RR VERDIKT 58100-96470-019

P101 Aluminium 3 10 1/4 11 RR 58100-96420-019

P1201 Aluminium 3 10 1/4 12 RR 58100-96430-019


P1301 Aluminium 3 10 1/4 13 RR 58100-96440-019


P1401 Aluminium 3 10 1/4 14 RR 58100-95D00-019

P1501 Aluminium 3 10 1/4 15 RR 58100-96460-019

DF40 S900 Aluminium 3 11 1/2 9 RR 58100-94302-019

DF50 S1000 Aluminium 3 11 1/2 10 RR 58100-95212-019

S1100 Aluminium 3 11 1/2 11 RR 58100-95222-019

S1200 Aluminium 3 11 5/8 12 RR 58100-95393-019

S1301 Aluminium 3 11 1/2 13 RR 58100-94313-019

S1400 Aluminium 3 11 3/8 14 RR 58100-95353-019

S1500 Aluminium 3 11 1/4 15 RR 58100-95363-019

S1600 Aluminium 3 11 1/8 16 RR 58100-95373-019

S1700 Aluminium 3 11 17 RR 58100-95382-019

SS1300 RVS 3 11 1/2 13 RR 58100-94401

SS1400 RVS 3 11 3/8 14 RR 58100-94411

SS1600 RVS 3 11 1/8 16 RR 58100-94431

DF60A S900 Aluminium 3 11 1/2 9 RR 58100-88L00-019

S1000 Aluminium 3 11 1/2 10 RR 58100-88L10-019







S1700 Aluminium 3 11 17 RR 58100-88L80-019

SS1300 RVS 3 11 1/2 13 RR 58200-88L00

SS1400 RVS 3 11 3/8 14 RR 58200-88L10

SS1600 RVS 3 11 1/8 16 RR 58200-88L30

BEVESTIGING VAN DE PROPELLER

Toepassing

DF2.5

DF4/5/6

DF8A/9.9A

DF9.9/15

DF9.9 bij gebruik HIGH TRUST propeller

DF25

DF40/50

DF60A

DF70A/80A/90A

DF100/115 T model *RR

DF115 Z model *CR

DF140

DF150-300

STOPPER PROPELLER BUS HARDWARE KIT

INHOUD VAN DE BEVESTIGINGS KIT

AFSTANDSHOUDER AFSTANDSHOUDER SLUITRING MOER SPLITPEN

- - - - N/A - - - ( 09204-02001 )

57635-91J00 - 58120-91J00 Press-In N/A - - ( 58130-91J01) ( 09204-03003 )

57632-94J00 - 58120-93701 Press-In 57630-99J00 57633-93901 09160-12066 59152-94J00 09204-02004

57632-93902 - 58120-93701 Press-In 57630-93900 57633-93901 09160-12066 09141-12005 09204-02004

57632-94J00 - 58120-94JA0 Press-In 57630-93900 57633-93901 09160-12066 09141-12005 09204-02004

57632-95J00 - 58120-96401 Press-In 57630-96300 57633-96300 09160-14028 09141-14008 09204-03003

57632-95305 - 58120-95300 Press-In 57630-94300 57633-94300 09160-18028 09141-18005 09204-03003

57632-95305 - 58120-88L00 Press-In 57630-94300 57633-94300 09160-18028 09141-18005 09204-03003

57632-87L00 58120-90J00 Press-In 57630-90J00 57633-90J02 09160-18028 09141-18005 09204-03003

57635-90J01 57632-90J00 58120-90J00 Press-In 57630-90J00 57633-90J02 09160-18028 09141-18005 09204-03003

57635-92J01 - 58120-90J00 Press-In 57630-90J00 57633-90J02 09160-18028 09141-18005 09204-03003

57635-92J01 - 58120-90J00 Press-In 57630-90J00 57633-90J02 09160-18028 09141-18005 09204-03003

57632-93J10 - 58105-93J00 Press-In 57630-92E00 57633-87D30 09160-18028 09141-18005 09204-03003

model materiaal bladen diameter pitch draairichting* artikelnummer

DF70A Aluminium 3 14 13 RR 58100-87L00-019

DF80A Aluminium 3 13 7/8 15 RR 58100-87L10-019

DF90A Aluminium 3 13 3/4 17 RR 58100-87L20-019

Aluminium 3 13 3/4 19 RR 58100-87L30-019

Aluminium 3 13 3/4 21 RR 58100-87L40-019

Aluminium 3 13 3/4 23 RR 58100-87L50-019

Aluminium 3 13 1/2 15 RR 58100-90J41-019

Aluminium 3 14 17 RR 58100-90J01-019

Aluminium 3 14 19 RR 58100-90J11-019

Aluminium 3 14 21 RR 58100-90J21-019

Aluminium 3 14 23 RR 58100-90J31-019

RVS 3 14 1/4 18 RR 58200-90J00

RVS 3 14 1/4 20 RR 58200-90J10

RVS 3 14 1/4 22 RR 58200-90J20

RVS 3 14 1/4 24 RR 58200-90J30

DF100 Aluminium 3 13 1/2 15 RR 58100-90J41-019

DF115 Aluminium 3 14 17 RR 58100-90J01-019

DF140 Aluminium 3 14 19 RR 58100-90J11-019

Aluminium 3 14 21 RR 58100-90J21-019

Aluminium 3 14 23 RR 58100-90J31-019

RVS 3 14 1/4 18 RR 58200-90J00

RVS 3 14 1/4 20 RR 58200-90J10

RVS 3 14 1/4 22 RR 58200-90J20

RVS 3 14 1/4 24 RR 58200-90J30

RVS 3 14 1/4 18 CR 58200-92J00

RVS 3 14 1/4 20 CR 58200-92J10

RVS 3 14 1/4 22 CR 58200-92J20

RVS 3 14 1/4 24 CR 58200-92J30

model materiaal bladen diameter pitch draairichting* artikelnummer

DF150 RVS 3 16 17 RR 58200-93J00

DF175 RVS 3 16 18 1/2 RR 58200-93J10

DF200 RVS 3 16 20 RR 58200-93J20

DF225 RVS 3 16 21 1/2 RR 58200-93J30

DF250 RVS 3 16 23 RR 58200-93J40

DF300 RVS 3 16 24 1/2 RR 58200-93J50

RVS 3 16 26 RR 58200-93J60

RVS 3 16 27 1/2 RR 58200-93J70

RVS 3 16 17 CR 58200-93JE0

RVS 3 16 18 1/2 CR 58200-93JA0

RVS 3 16 20 CR 58200-93JB0

RVS 3 16 21 1/2 CR 58200-93JC0

RVS 3 16 23 CR 58200-93JD0

RVS 3 16 24 1/2 CR 58200-93JF0

RVS 3 16 26 CR 58200-93JG0

RVS 3 15 1/2 17 RR 58200-96J00

RVS 3 15 1/4 19 RR 58200-96J10

RVS 3 15 21 RR 58200-96J20

RVS 3 14 3/4 23 RR 58200-96J30

RVS 3 14 1/2 25 RR 58200-96J40

RVS 3 14 1/2 27 RR 58200-96J50

RVS 3 15 1/2 17 CR 58200-96JA0

RVS 3 15 1/4 19 CR 58200-96JB0

RVS 3 15 21 CR 58200-96JC0

RVS 3 14 3/4 23 CR 58200-96JD0

RVS 3 14 1/2 25 CR 58200-96JE0

RVS 3 14 1/2 27 CR 58200-96JF0

27

ONDERHOUD

DOORSPOEL ADAPTER

55181-95200-000

Toepassing DF4-15/40T/50T


17917-87L00-000

Toepassing DF25/25R/60T-300T/Z

28

VLOEIBARE PAKKING

99000-31120

SILICONE SEAL 1212C

50 gram

99000-31140

1207B (ZWART)

100 gram

LAK

99000-10109-01T

Francois wit

90 gram

99000-10109-0EP

Metallic shadow zwart

90 gram

SMEERMIDDELEN

99000-25011

SUPER GREASE-A

450 gram

99000-25350

WATER RESISTANT GREASE EP2

250 gram

99000-25140

MOLY PASTA

50 gram

Omschrijving

Vloeibare pakking SILICONE SEAL 1212C

Vloeibare pakking 1207B (BLACK)

Smeermiddel SUPER GREASE-A

Smeermiddel WATER RESISTANT GREASE EP2

Smeermiddel MOLY PASTE

Borgingsmiddel 1333B (RED)

Borgingsmiddel 1342 (BLUE)

O: Beschikbaar -: Niet beschikbaar

BORGINGSMIDDELEN

99000-32020

1333B (ROOD) EXTRA STERK

50 gram

99000-32050

1342 (BLAUW)

50 gram

Inhoud Artikelnummer

50 gram 99000-31120

100 gram 99000-31140

450 gram 99000-25011

250 gram 99000-25350

50 gram 99000-25140

50 gram 99000-32020

50 gram 99000-32050

DF300

DF250

DF225

SUZUKI ADVISEERT MOBIL

ExxonMobil staat wereldwijd aan de top als producent en marketeer

van smeermiddelen. Deze producten worden in allerlei soorten en

hoeveelheden verkocht onder het MOBIL merk.

S

DF200

SG

SH

SL

SJ

SM

TEMP.

2-TAKT MOTOROLIE

DF175

DF150

DF140

DF115

DF100

10W-40

10W-30

C -20 -10 0 10 20 30 40

F -4 14 32 50 68 86 104

Verkrijgbaar in 1 of 4 liter verpakking

DF90A

DF80A

O O O O O O O O O O O O O O O O O O O O O O


O O O O O O O O O O O O O O O O O O O O O -



O O O O O O O O O O O O O - - O O O - - - -


DF70A

DF60

DF50

STAARTSTUKOLIE

SAE 90, API GL-5

0.35 liter verpakking

4-TAKT MOTOROLIE

SAE 10W-40 Semi-Synthetic

Verkrijgbaar in 1 of 4 liter verpakking

DF40

DF25

DF15

DF9.9

DF6

DF5

DF4

DF2.5

29

Van muziek genieten op het water was nog nooit zo eenvoudig als met de

nieuwe Marine producten van Sony.

Speciaal voor bootbezitters die ook op het water willen genieten van de

mooiste muziek en de beste geluidskwaliteit heeft Sony haar reeks uitgebreid

met een aantal nieuwe radio’s en nieuwe waterdichte speakers.

Feest aan boord!

CDX-HR910UI

Spat waterdicht

IPx5 waterbestendig*

Zout / UV bestendig

CDX-MR60UI

Radio cd-speler met USB-poort

Bediening / Afl ezen / Opladen van de iPod via de radio


XS-MP1610W

16cm Dual Cone speakers

140W Peak Power (40W RMS)

RM-X60M en RM-X11M

Bedien gemakkelijk je radio vanaf het achterdek met de

Remote Commanders van Sony

CDX-HR70MW

Spat waterdicht

IPx5 waterbestendig*


XS-MP1620W

16 cm Dual cone speakers

2-weg speakers met 2” Tweeter

160W Peak Power (45W RMS)

*Splash proof IPx5

Echte marineproducten zijn meer dan alleen wit en hebben deze standaardnorm aan zich

verbonden. De IP (internationale protectiecode) gebruikt IPx5 als standaard om spatwaterdichte

producten te coderen. Tijdens de test met een waterjet wordt een product gedurende 3 minuten

besproeid met 12,5 liter water per minuut. De waterjet staat op een afstand van 2,5 meter.

Als het product deze test heeft doorstaan, voldoet het aan de IPx5 protectiecode.

UV Exposure ASTM G154

De marineproducten die gecodeerd zijn met ASTM G154 hebben een coating die beschermd is tegen

blootstelling aan uv-licht (zonlicht) en vochtige weersomstandigheden.

Zoutbescherming ASTM B117

De ASTM B117 is een testmethode van zoutspray die de zoute lucht en mist nabootst op zee. De ASTM B117 is

een van de oudste en meest waardevolle tests op het gebied van bescherming tegen corrosie. De marineproducten

die gecodeerd zijn met ASTM B117 zijn beschermd tegen zout en vochtige weersomstandigheden.

www.sony.nl

OFFICIAL FIFA PARTNER

“Sony”, “make.believe”, “Marine”, and their logos are trademarks of Sony Corporation.

De getoonde modellen kunnen afwijken van de werkelijke uitvoering. Kleuren kunnen onder invloed van

het drukprocédé afwijken van de werkelijkheid. B.V. NIMAG behoudt zich het recht voor om zonder voorafgaande

aankondiging ten allen tijde constuctie en uitvoering van haar producten te wijzigen, zonder

verplichting eerder geleverde producten dienovereenkomstig te veranderen.

c 2010 B.V. NIMAG, Vianen. Gehele of gedeeltelijke verveelvoudiging en/of openbaarmaking in welke vorm

dan ook, zonder schriftelijke toestemming van B.V. NIMAG is verboden.

Respecteer uw mede watergebruikers, de natuur en draag tijdens het varen altijd een reddingsvest. Lees

de gebruikershandleiding zorgvuldig. Neem contact op met uw Suzuki dealer over de in Nederland

verkrijgbare modellen, accessoires en de bijbehorende prijzen.

Uw ociële Suzuki Marine dealer :

Januari 2010. Artikelnummer: 99000-79N12-047

AC 2010 pagina 1 - Suzuki

Create successful ePaper yourself

Delete template?

Save as template?
