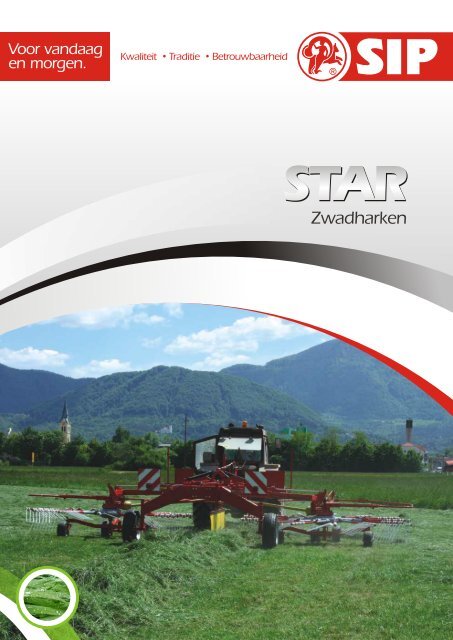

Voor vandaag<br />
en morgen.<br />
Kwaliteit • Traditie • Betrouwbaarheid<br />
STAR<br />
Zwadharken
STAR
Hoogwaardige<br />
componenten, praktische<br />
innovaties en een uiterst<br />
robuust concept - De STAR<strong>zwadhark</strong>en<br />
bewijzen zich<br />
door de hoge kwaliteit van<br />
de zwaden.<br />
Tot de voordelen van de <strong>SIP</strong><br />
<strong>zwadhark</strong>en hoort de uiterst<br />
schone zwadopbouw, het<br />
eenvoudige onderhoud, de<br />
bediening en ook een optimale<br />
bodemaanpassing van de<br />
machine. De machines uit de<br />
STAR-serie van <strong>SIP</strong> lopen licht,<br />
vragen minder vermogen, dus<br />
kostenbesparend.<br />
Zowel op het vlakke land als op<br />
hellingen, de STAR-serie voldoet<br />
aan de eisen. Snel en schoon<br />
opbouwen van het zwad, spaart<br />
de zode, snelle hergroei van het<br />
gewas, lange levensduur zijn<br />
slechts een paar van de vele<br />
STAR-voordelen.<br />
De STAR-<strong>zwadhark</strong>en van <strong>SIP</strong><br />
voldoen aan uw verwachtingen!<br />
Kies voor zekerheid!
STAR<br />
300,330,350T<br />
Die STAR 300, 330 en 350T zijn lichte <strong>zwadhark</strong>en met<br />
één element. Licht en toch zeer robuust. Deze<br />
<strong>zwadhark</strong>-serie is ontworpen voor lichtere trekkers en<br />
voor kleinere bedrijven.<br />
De STAR 300 heeft een<br />
starre aanbouwbok en twee<br />
bewegende steunwielen.<br />
De STAR 330 heeft een<br />
naloopbok en starre wielen.<br />
De STAR 350T heeft ook een<br />
naloopbok en een<br />
tandemas. De lichte<br />
bouwwijze maakt deze<br />
machine zeer geschikt voor<br />
het werken op hellingen.<br />
Alle <strong>SIP</strong>-<strong>zwadhark</strong>en hebben<br />
als speciale kenmerken:<br />
technische kwaliteit, schoon<br />
opnemen van het gewas,<br />
laag benodigd vermogen,<br />
betrouwbaarheid in het<br />
gebruik, grote<br />
stabiliteit,gemakkelijke<br />
bediening, comfortabel<br />
onderhoud.
De modulaire uitvoering van<br />
het element vraagt weinig<br />
onderhoud. Afneembare<br />
tandarmen. Gering eigen<br />
gewicht, dankzij het<br />
hoogwaardige materiaal,<br />
lange levensduur. De ruim<br />
bemeten tandwielmodule<br />
zorgt voor een goede<br />
krachtenoverbrenging.<br />
Een ander voordeel bij de<br />
modulaire opbouw van het<br />
element is ook de stabiele,<br />
geharde curvenbaan met<br />
een grote doorsnede. De<br />
lagering staat hoge<br />
stootbelastingen toe.<br />
Modulair opgebouwd element<br />
vanaf STAR 360/10
STAR<br />
360/10,400/11,<br />
430/12,470/13<br />
De kwalitatief hoogwaardige één-elements<br />
<strong>zwadhark</strong>en STAR 360/10, 400/11, 430/12 en 470/13<br />
kenmerken zich door de snelle en schone<br />
zwadopbouw.<br />
De modulaire opbouw van het element met een goed<br />
afgedichte lagering is ook hier toegepast. De<br />
tangentiaal aangebouwde tandarmen, met vier<br />
gemonteerde tanden, kunnen per stuk worden<br />
afgenomen. De tandemas vermindert het effect van<br />
de hoogte van een obstakel op de machine.<br />
De STAR 400/11, 430/12<br />
en de 470/13 zijn<br />
gedeeltelijk opklapbaar.<br />
Omdat de STAR 360/10 in<br />
werkstand niet breder is dan<br />
drie meter, hoeft deze voor<br />
het transport op de<br />
openbare weg niet altijd<br />
opgeklapt te worden.<br />
De standaard tandemas<br />
voor een goede<br />
bodemaanpassing.<br />
Een extra steunwiel (optie)<br />
laat de machine perfect over<br />
het veld lopen. De topstang<br />
wordt daarbij vervangen<br />
door een ketting.
Voor het rijden over de<br />
zwaden en voor het transport<br />
kan de STAR 430 V<br />
hydraulisch tot 470 mm hoog<br />
worden geheven.<br />
De STAR 430 V is een getrokken enkele <strong>zwadhark</strong> met<br />
een tandemas. Stabiel tijdens het transport. Omdat de<br />
STAR 430 V niet in de driepunts-hefinrichting hangt, kan<br />
een lichtere trekker worden gebruikt.<br />
De tandemas met een brede<br />
wielstand en de 18" banden<br />
zorgt voor een uitstekende<br />
bodemaanpassing en voor<br />
snel en schoon werk. Hoge<br />
stabiliteit tijdens het<br />
transport.<br />
STAR<br />
430/12V<br />
Voor het werken op een<br />
sterk variërende ondergrond<br />
wordt het gebruik van een<br />
extra steunwiel aan de<br />
aanbouwbok aanbevolen.
STAR<br />
600/20<br />
De STAR 600/20 is uitgerust met twee elementen, verbonden door een<br />
draagraam. De tandemassen geven deze machine een uitstekende<br />
bodemaanpassing. Dank zij de hydraulische heffing is rijden over de<br />
zwaden mogelijk. Het lage zwaartepunt van de machine, de<br />
trekinrichting en de extra steunwielen (optie) geven de machine tijdens<br />
het werken op hellingen of op kleine percelen een optimale stabiliteit<br />
en wendbaarheid.<br />
De bediening van de STAR 600/20 vindt geheel plaats vanaf de<br />
bestuurderzitplaats in de cabine.<br />
De STAR 600/20 voor één<br />
dubbelzwad.<br />
De STAR 600/20 voor twee<br />
enkele zwaden.
De tandemas en de<br />
aftakasverbinding van het<br />
achterste element geven de<br />
machine een perfecte<br />
bodemaanpassing en laten<br />
de machine tijdens het werk<br />
rustig lopen.<br />
De hydraulische heffing van<br />
de elementen en de<br />
trekinrichting van de<br />
machine en ook de met 18"<br />
banden uitgevoerde<br />
tandemas garanderen een<br />
rustig volgen van de<br />
machine tijdens het<br />
transport.<br />
Bij deze twee-elements<br />
machine kan de<br />
werkbreedte variabel<br />
worden ingesteld.<br />
De hoogte van de tand tot<br />
de grond wordt met een<br />
spindel versteld. Schoon<br />
werken onder alle<br />
omstandigheden.<br />
Om over de zwaden te<br />
rijden of voor het transport<br />
kan de STAR 600/20 tot 470<br />
mm van de grond worden<br />
geheven.<br />
De verbinding van het<br />
achterste element wordt door<br />
stootblokken gedempt. Het<br />
element wordt hydraulisch<br />
versteld.<br />
600/20<br />
Door het verdraaien van de<br />
buitenste wielas, kan de<br />
links- of rechtsneiging van<br />
het element worden<br />
aangepast.<br />
De trekdissel kan aan de<br />
gatenbalk of de zwaaihaak<br />
worden bevestigd.<br />
Flexibele bevestiging en een<br />
kleine draaicirkel.
STAR<br />
700/22<br />
STAR 700/22 is een robuuste twee-elements <strong>zwadhark</strong><br />
met zijaflegging.<br />
Een hoog centraal frame en het horizontale heffen van de<br />
rotoren maken het mogelijk met de machine over reeds<br />
gevormde zwaden te rijden. Om de rotoren te heffen is slechts<br />
één hydraulische aansluiting nodig. De tandemassen aan de<br />
elementen laten de machine rustig lopen en leveren schoon<br />
werk.<br />
Elk element is voorzien van een slipkoppeling. De modulair<br />
opgebouwde rotoren zijn eenvoudig te onderhouden.<br />
Het rechter element is<br />
uitgerust met 10 tandarmen,<br />
terwijl het linker element,<br />
dat het dubbele volume<br />
moet verwerken, is uitgerust<br />
met 12 tandarmen. De<br />
werkbreedte is vast. Een<br />
zwaddoek ondersteund de<br />
zwadopbouw.
Het hoge centrale frame en de<br />
ruimte die ontstaat bij het<br />
gedeeltelijk heffen van de<br />
elementen maken het<br />
mogelijk om over reeds<br />
bestaande zwaden te rijden.<br />
Ondanks de lengte is de<br />
STAR 700/22 zeer<br />
wendbaar. Door de grote<br />
gestuurde wielen aan het<br />
frame volgt de machine het<br />
spoor van de trekker.<br />
Zonder tandarmen af te<br />
nemen, of het zwaddoek te<br />
verwijderen wordt de<br />
machine in transportstand<br />
gebracht. De hoogte is<br />
minder dan 4 meter en de<br />
breedte minder dan 3 meter.<br />
Voor het opbergen in minder<br />
hoge ruimtes kunnen een<br />
aantal tandarmen worden<br />
afgenomen en het<br />
zwadkleed worden<br />
ingeschoven.<br />
Heffen van de elementen via<br />
een volgorde ventiel.<br />
Met een enkele<br />
hydraulische aansluiting en<br />
de gecontroleerde<br />
aansturing van het heffen<br />
van de elementen, wordt<br />
een optimaal begin en<br />
einde van het zwad bereikt.<br />
De modulair opgebouwde<br />
rotoren leveren schoon<br />
werk. Minimale<br />
onderhoudskosten.<br />
700/22<br />
De meelopende<br />
tandemassen zorgen voor<br />
een prima<br />
bodemaanpassing en laten<br />
een hoge werksnelheid toe.<br />
De aandrijving van de<br />
elementen vindt plaats door<br />
de aftakas, een haakse<br />
overbrenging en aftakassen.<br />
Elk element is met een<br />
slipkoppeling tegen<br />
overbelasting beveiligd.
STAR<br />
850/26<br />
STAR 850/26 is een moderne twee-elements machine<br />
met een continu variabele hydraulische<br />
breedteverstelling voor het maken van een<br />
middenzwad.<br />
De hoge capaciteit wordt bereikt door het grote aantal<br />
tandarmen per element en de tandemassen vooraan het<br />
element. Pendelende ophanging van de elementen in de<br />
rijrichting. Efficiënt en kwalitatief hoogwaardige harkkwaliteit.<br />
De STAR 850/26 heeft een<br />
continue variabele<br />
hydraulische breedte<br />
verstelling voor een<br />
middenzwad.<br />
Door de wielbesturing is de<br />
machine, ondanks de<br />
lengte, zeer wendbaar. De<br />
besturing laat de machine<br />
het trekkerspoor volgen.
De machine wordt vanaf de<br />
trekker bediend. Dit beperkt<br />
de tijd die nodig is om te<br />
veranderen van werk- naar<br />
transportstand en omgekeerd.<br />
Het draagframe laat de<br />
machine het spoor van de<br />
trekker volgen. Vooraan het<br />
element is een tandemas<br />
gemonteerd: perfecte<br />
bodemaanpassing, rustig<br />
lopen en hoge werksnelheid.<br />
Een transporthoogte onder<br />
4 meter wordt bereikt<br />
zonder tandarmen af te<br />
nemen of het zwaddoek te<br />
verwijderen. Door<br />
tandarmen en het<br />
zwaddoek te demonteren<br />
wordt een hoogte bereikt<br />
van ca. 3,20 meter.<br />
De rotoren worden hydraulisch in de gewenste werkstand<br />
gebracht. Voor het transport worden de rotoren verticaal geheven<br />
en in de transportstand gebracht. De hoogte is minder dan 4 meter.<br />
Gelijktijdig heffen van de elementen. Daalsnelheidregeling.<br />
De speciale Y-aandrijving<br />
met aftakasaandrijving laat<br />
werken onder kleinere<br />
hoeken toe en reduceert de<br />
belasting van de aftakasaansluitingen.<br />
Eenvoudige<br />
constructie.<br />
850/26
Zwadharken<br />
Werkbreedte:<br />
- één zwad<br />
- twee enkele zwaden<br />
Aantal elementen<br />
Rotor diameter [m]<br />
Transport breedte (zwaddoek ingeklapt) [m]<br />
Breedte [m]<br />
Aantal armen per element (per machine)<br />
Aantal dubbele tanden per tandarm (per machine)<br />
Bandenmaat<br />
Bandenspanning [bar]<br />
Min. benodigd vermogen [kW]<br />
Aandrijftoerental [o/min]<br />
Aanbevolen aandrijftoerental [o/min]<br />
Instelling slipkoppeling [Nm]<br />
Rijsnelheid [km/h]<br />
Capaciteit [ha/h]<br />
Onderstel<br />
Aankoppeling (versie)<br />
Gewicht [kg]<br />
Extra steunwiel aan aanbouwbok<br />
(met strip - 430/12V en 600/20)<br />
Hoogte [m]<br />
Lengte [m]<br />
Zwadopbouw<br />
Breedte borden<br />
Verlichting<br />
Aftakas<br />
STAR<br />
300<br />
3<br />
1<br />
2,20<br />
1,50<br />
2,80<br />
8<br />
3 (24)<br />
15x6,00-PR<br />
2,0<br />
13<br />
540<br />
380<br />
600<br />
tot 10<br />
tot 2,5<br />
-<br />
star<br />
282<br />
optie<br />
1,10<br />
2,90<br />
links<br />
optie<br />
Afbeeldingen, maten en gewichten niet bindend. Wijzigingen voorbehouden.<br />
-<br />
-<br />
STAR<br />
330<br />
3<br />
1<br />
2,20<br />
1,50<br />
2,80<br />
8<br />
3 (24)<br />
15x6,00-PR<br />
2,0<br />
13<br />
540<br />
380<br />
600<br />
tot 10<br />
tot 2,5<br />
-<br />
bewegend<br />
282<br />
optie<br />
1,10<br />
2,90<br />
links<br />
optie<br />
optie<br />
-<br />
STAR<br />
350T<br />
~ 3,3<br />
1<br />
2,80<br />
1,64<br />
2,98<br />
8<br />
4 (32)<br />
15x6,00 - 4Pty<br />
2,0<br />
22<br />
540<br />
400<br />
600<br />
tot 12<br />
tot 4,0<br />
tandem<br />
bewegend<br />
390<br />
optie<br />
1,28<br />
3,17<br />
links<br />
optie<br />
optie<br />
-<br />
STAR<br />
360/10<br />
~ 3,6<br />
1<br />
2,83<br />
1,68<br />
2,99<br />
10<br />
4 (40)<br />
16x6,50-8 4Ply<br />
2,0<br />
22 tot 80<br />
540<br />
350 - 450<br />
600<br />
tot 14<br />
tot 4,5<br />
tandem<br />
bewegend<br />
495<br />
optie<br />
1,56<br />
3,30<br />
links<br />
optie<br />
optie<br />
standaard
STAR<br />
400/11<br />
~ 4<br />
1<br />
3,15<br />
1,99<br />
3,51<br />
11<br />
4 (44)<br />
16x6,50-8 4Ply<br />
2,0<br />
22 tot 80<br />
540<br />
350 - 450<br />
600<br />
tot 14<br />
tot 5<br />
tandem<br />
bewegend<br />
550<br />
optie<br />
1,42<br />
3,70<br />
links<br />
optie<br />
optie<br />
standaard<br />
TECHNISCHE GEGEVENS<br />
STAR<br />
430/12<br />
~ 4,3<br />
1<br />
3,34<br />
2,2<br />
3,51<br />
12<br />
4 (48)<br />
16x6,50-8 4Ply<br />
2,0<br />
22 tot 80<br />
540<br />
350 - 450<br />
600<br />
tot 14<br />
tot 5,5<br />
tandem<br />
bewegend<br />
564<br />
optie<br />
1,58<br />
3,80<br />
links<br />
optie<br />
optie<br />
standaard<br />
STAR<br />
470/13<br />
~ 4,7<br />
1<br />
3,56<br />
2,2<br />
3,72<br />
13<br />
4 (52)<br />
16x6,50-8 4Ply<br />
2,0<br />
30 tot 80<br />
540<br />
350 - 450<br />
600<br />
tot 14<br />
tot 6,2<br />
tandem<br />
bewegend<br />
575<br />
optie<br />
1,57<br />
4,02<br />
links<br />
optie<br />
optie<br />
standaard<br />
STAR<br />
430/12V<br />
4,3<br />
1<br />
3,34<br />
2,08<br />
3,56<br />
12<br />
4 (48)<br />
18x8,5-8 4Ply<br />
2,0<br />
20 tot 80<br />
540<br />
350 - 450<br />
600<br />
tot 14<br />
tot 5,5<br />
tandem<br />
getrokken<br />
600<br />
optie<br />
1,2<br />
5<br />
links<br />
optie<br />
optie<br />
standaard<br />
STAR<br />
600/20<br />
3,4 - 6,2<br />
6<br />
2<br />
2,85<br />
1,73<br />
2,99<br />
10 (20)<br />
4 (80)<br />
18x8,50-8 4 Ply<br />
2,0<br />
30<br />
540<br />
350 - 450<br />
900<br />
tot 14<br />
tot 7<br />
tandem<br />
getrokken<br />
1480<br />
optie<br />
1,53<br />
8,23<br />
links<br />
standaard<br />
standaard<br />
standaard<br />
STAR<br />
700/22<br />
6,78<br />
-<br />
2<br />
3,15<br />
2,99<br />
2,99<br />
12 links, 10 rechts<br />
4 (88)<br />
16x6,50-8 4 Ply<br />
2,0<br />
37 (50 KM)<br />
540<br />
350 - 450<br />
600 links,900 rechts<br />
tot 14<br />
tot 8<br />
tandem<br />
getrokken<br />
1880<br />
-<br />
3,2 - 3,99<br />
7,63<br />
links<br />
standaard<br />
standaard<br />
standaard<br />
STAR<br />
850/26<br />
7,24 - 8,3<br />
-<br />
2<br />
3,55<br />
3,20<br />
2,99<br />
13 (26)<br />
4 (104)<br />
16x6,50-8 4 Ply<br />
2,0<br />
40 (55 KM)<br />
540<br />
400 - 500<br />
900<br />
tot 14<br />
tot 11<br />
tandem<br />
getrokken<br />
1900<br />
-<br />
3,2 - 3,99<br />
5,82<br />
midden<br />
standaard<br />
standaard<br />
standaard
Programma<br />
Hand in hand met de gebruiker<br />
Het <strong>SIP</strong> productieprogramma bestaat uit:<br />
Voederwinningsmachines<br />
Maïsoogstmachines<br />
Stalmestverspreiders<br />
<strong>SIP</strong> Strojna Industrija d.d.<br />
IMPORTEUR VOOR NEDERLAND<br />
Verkoopkantoor ZONNA B.V.<br />
Markt 12,<br />
9411 KP BEILEN<br />
tel. 0593 582444<br />
fax: 0593 525154<br />
e-mail: info@zonna.nl<br />
web: www.zonna.nl<br />
Ons productprogramma volgt de<br />
wereldwijde trends, die zich steeds meer op<br />
groter, meer capaciteit en professionele<br />
mechanisering richt en die milieuvriendelijke<br />
technologieën vereist – zonder de kleinere<br />
bedrijven en de bergboeren over het hoofd<br />
te zien.<br />
<strong>SIP</strong> Semester rekent zich tot de grote Europese<br />
fabrikanten van landbouwwerktuigen. Dankzij de<br />
eigen ontwikkelingen, gebruik makend van<br />
technologische hoogwaardige<br />
productietechnieken om tot een hoge kwaliteit te<br />
komen, voldoet <strong>SIP</strong> al 55 jaren aan de vraag van<br />
agrarische ondernemers naar<br />
voederwinningsmachines, maïsoogstmachines en<br />
stalmestverspreiders. <strong>SIP</strong> heeft 320 medewerkers en<br />
exporteert ongeveer 85% van haar geproduceerde<br />
machines.<br />
De jarenlange ervaring, de permanente<br />
ontwikkeling, de hoge kwaliteitsnorm en efficiënte<br />
aanpassingsmogelijkheden aan de klantenwensen<br />
zijn de basis voor verder succes.<br />
We zijn trots dat onze producten steeds verder op<br />
de markt doordringen. Daarmee wordt het<br />
vertrouwen in onze producten, dat onze eerder<br />
ontwikkelde producten hebben opgebouwd,<br />
bevestigd en versterkt.<br />
<strong>SIP</strong> Strojna Industrija d.d., Juhartova ulica 2<br />
3311 Šempeter v Sav. dolini, SLOVENIË<br />
T: +386 (0)3 703-85-00<br />
F: +386 (0)3 703-86-63<br />
E: info@sip.si, www.sip.si
