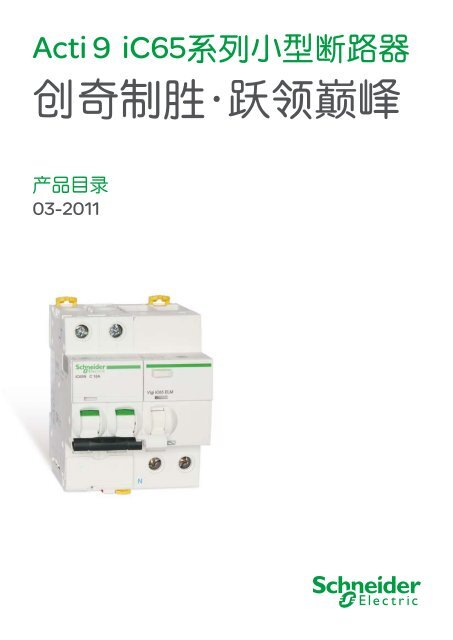

Acti 9 iC65 系 列 小 型 断 路 器创 奇 制 胜●跃领 巅 峰产 品 目 录03-2011

施 耐 德 电 气善 用 其 效 尽 享 其 能全 球 能 效 管 理 专 家 施 耐 德 电 气 为 世 界 100 多 个 国 家 提 供 整 体 解 决 方 案 , 其 中 在 能 源 与 基础 设 施 、 工 业 过 程 控 制 、 楼 宇 自 动 化 和 数 据 中 心 与 网 络 等 市 场 处 于 世 界 领 先 地 位 , 在住 宅 应 用 领 域 也 拥 有 强 大 的 市 场 能 力 。 致 力 于 为 客 户 提 供 安 全 、 可 靠 、 高 效 的 能 源 ,施 耐 德 电 气 2009 年 的 销 售 额 为 158 亿 欧 元 , 拥 有 超 过 100,000 名 员 工 。 施 耐 德 电 气 助您 —— 善 用 其 效 , 尽 享 其 能 !施 耐 德 电 气 在 中 国1987 年 , 施 耐 德 电 气 在 天 津 成 立 第 一 家 合 资 工 厂 梅 兰 日 兰 , 将 断 路 器 技 术 带 到 中 国 , 取 代 传 统 保 险丝 , 使 得 中 国 用 户 用 电 安 全 性 大 为 增 强 , 并 为 断 路 器 标 准 的 建 立 作 出 了 卓 越 的 贡 献 。90 年 代 初 , 施 耐德 电 气 旗 下 品 牌 奇 胜 率 先 将 开 关 面 板 带 入 中 国 , 结 束 了 中 国 使 用 灯 绳 开 关 的 时 代 。施 耐 德 电 气 的 高 额 投 资 有 力 地 支 持 了 中 国 的 经 济 建 设 , 并 为 中 国 客 户 提 供 了 先 进 的 产 品 支 持 和 完 善 的 技术 服 务 , 中 低 压 电 器 、 变 频 器 、 接 触 器 等 工 业 产 品 大 量 运 用 在 中 国 国 内 的 经 济 建 设 中 , 促 进 了 中 国 工 业化 的 进 程 。目 前 , 施 耐 德 电 气 在 中 国 共 建 立 了 77 个 办 事 处 ,26 家 工 厂 ,6 个 物 流 中 心 ,1 个 研 修 学 院 ,3 个 研 发中 心 ,1 个 实 验 室 ,500 家 分 销 商 和 遍 布 全 国 的 销 售 网 络 。 施 耐 德 电 气 中 国 目 前 员 工 数 近 22,000人 。 通 过 与 合 作 伙 伴 以 及 大 量 经 销 商 的 合 作 , 施 耐 德 电 气 为 中 国 创 造 了 成 千 上 万 个 就 业 机 会 。施 耐 德 电 气能 效 管 理 平 台凭 借 其 对 五 大 市 场 的 深 刻 了 解 、 对 集 团 客 户 的 悉 心 关 爱 , 以 及 在 能 效 管 理 领 域 的 丰 富 经 验 , 施 耐 德 电气 从 一 个 优 秀 的 产 品 和 设 备 供 应 商 逐 步 成 长 为 整 体 解 决 方 案 提 供 商 。 今 年 , 施 耐 德 电 气 首 次 集 成 其 在建 筑 楼 宇 、IT、 安 防 、 电 力 及 工 业 过 程 和 设 备 等 五 大 领 域 的 专 业 技 术 和 经 验 , 将 其 高 质 量 的 产 品 和 解决 方 案 融 合 在 一 个 统 一 的 架 构 下 , 通 过 标 准 的 界 面 为 各 行 业 客 户 提 供 一 个 开 放 、 透 明 、 节 能 、 高 效 的能 效 管 理 平 台 , 为 企 业 客 户 节 省 高 达 30% 的 投 资 成 本 和 运 营 成 本 。

Acti 9目 录Acti 9 产 品 展 示产 品 号 规 则 .....................................................................................................................5保 护 类 产 品iC65 系 列 小 型 断 路 器iC65 系 列 小 型 断 路 器 概 览 ..........................................................................................6iC65N ...............................................................................................................................8iC65H ............................................................................................................................. 12IC65L ..............................................................................................................................16iC60L MA .......................................................................................................................19iC65N-K ........................................................................................................................ 22iC65 系 列 剩 余 电 流 动 作 保 护 附 件剩 余 电 流 动 作 保 护 装 置 的 选 择 .............................................................................. 24iC65 系 列 剩 余 电 流 动 作 保 护 附 件 概 览 ................................................................ 26Vigi iC65 ....................................................................................................................... 27电 气 和 机 械 附 件电 气 和 机 械 附 件 概 览 ................................................................................................ 32iC65 系 列 电 气 附 件 .................................................................................................... 33iC65 系 列 机 械 附 件 .................................................................................................... 37RCA 远 程 控 制 附 件 ..................................................................................................... 38ARA 自 动 重 合 控 制 附 件 ............................................................................................ 43技 术 参 考 资 料脱 扣 曲 线 .......................................................................................................................48限 流 ................................................................................................................................. 51直 流 应 用 ....................................................................................................................... 56级 联 ................................................................................................................................ 57保 护 选 择 性 .................................................................................................................. 63温 度 修 正 系 数 表 ......................................................................................................... 95存 储 及 运 输 指 导 ......................................................................................................... 971

Acti 9最 安 全 、 灵 活 和 简 单 的 配 电 解 决 方 案保 护 系 统小 型 断 路 器剩 余 电 流 动 作 保 护 器剩 余 电 流 动 作 保 护 附 件电 涌 保 护 器电 气 和 机 械 附 件更 安 全严 密 精 准 , 更 安 心 。更 灵 活自 如 共 享 , 更 高 效 。2

控 制 系 统接 触 器脉 冲 继 电 器RCA 远 程 控 制 附 件ARA 自 动 重 合 控 制 附 件Reflex iC60 集 成 控 制 断 路 器安 装 系 统Multiclip 配 电 模 块Distribloc 配 电 模 块梳 状 母 排更 简 单轻 松 操 控 , 更 经 济 。3

Acti 9产 品 展 示产 品 号 规 则说 明A9 R 15 2 63范 围 产 品 编 码 内 部 编 码 极 数 编 码 额 定 电 流 (A) 编 码Acti 9 (A9) iC65 F 0 0 1 01iC65N-K K 1P 1 1.6 72Vigi iC65 V 2P 2 2 02附 件 A 3P 3 2.5 734P 4 4 046 066.3 7610 1012.5 8216 1620 2025 2532 3240 4050 5063 6380 80100 915

Acti 9iC65 系 列 小 型 断 路 器iC65 系 列 小 型 断 路 器 概 览产 品 名 称 iC65N iC65N-K符 合 标 准IEC/EN60898-1GB10963.1IEC/EN60898-1GB10963.1产 品 认 证 CCC,CE CCC,CE电 气 特 性极 数 1P,2P,3P,4P 1P,2P,3P,4P额 定 电 流 (A) 1~63 6~32额 定 绝 缘 电 压 (V) Ui 500 500最 大 工 作 电 压 (V) Umax 440 440最 小 工 作 电 压 (V) Umin 12 12额 定 工 作 频 率 (Hz) 50/60 50/60额 定 冲 击 耐 受 电 压 (kV) Uimp 6 4额 定 短 路 能 力 Icn,230V/400V6kA6kA(IEC/EN 60898)额 定 极 限 短 路 分 断 能 力 Icu, 230V/400V (IEC/EN60947-2)额 定 运 行 短 路 分 断 能 力 Ics, 230V/400V (IEC/EN60947-2)过 电 压 类 别 IV III污 染 等 级 3 3瞬 时 脱 扣 特 性 B (3In~5In) ● -C (5In~10In) ● ●D (10In~14In) ● -MA(12In±20%)漏 电 附 件 ● -电 气 附 件 及 机 械 辅 件 ● -电 击 防 护 等 级 II II机 械 特 性机 械 寿 命 20000 20000电 气 寿 命 10000 10000防 护 等 级 断 路 器 本 体 IP20 IP20安 装 于 配 电 箱 内 IP40 IP40基 准 整 定 温 度 30˚C 30˚C其 它 特 性端 子 形 式 隧 道 式 隧 道 式最 大 接 线 能 力 ≤25A 25 25>25A 35 25端 子 极 限 扭 矩 ≤25A 5.1 5.1>25A 5.6 5.1触 头 状 态 指 示 (Visi-Safe) ● -故 障 指 示 窗 口 (Visi-Trip) ● -进 线 方 式 上 下 均 可 上 下 均 可6

Acti 9iC65 系 列 小 型 断 路 器iC65 系 列 小 型 断 路 器 概 览iC65H iC65L iC60L MAIEC/EN60898-1GB10963.1IEC/EN60947-2GB14048.2IEC/EN60947-2GB14048.2CCC,CE CCC,CE CCC,CE1P,2P,3P,4P 1P,2P,3P,4P 2P,3P1~63 1~63 1.6~40500 500 500440 440 44012 12 1250/60 50/60 50/606 6 610kA15kA15kA100%Icu (1~4A);50%Icu50%Icu (6~63A)IV IV IV3 3 3● - -● ● -● ● -●● ● ●● ● ●II II II20000 20000 2000010000 10000 10000IP20 IP20 IP20IP40 IP40 IP4030˚C 50˚C 50˚C隧 道 式 隧 道 式 隧 道 式25 25 2535 35 355.1 5.1 -5.6 5.6 -● ● ●● ● ●上 下 均 可 上 下 均 可 上 下 均 可7

Acti 9iC65 系 列 小 型 断 路 器iC65N 断 路 器(B, C, D 曲 线 )认 证 标 志eGB10963.1IEC/EN 60898-1iC65N 断 路 器 具 有 以 下 功 能 :● 短 路 保 护● 过 载 保 护● 隔 离 功 能● 故 障 断 开 明 确 指 示● 正 面 视 窗 以 红 色 指 示 断 路 器 故 障 脱 扣交 流 使 用 频 率 (AC) 50/60 Hz分 断 能 力 Icn ( 根 据 GB10963/IEC 60898-1)Ph/Ph (2/3/4P)Ph/N (1P)额 定 电 流(In)1~63 A工 作 电 压 (Ue)400 V230 V6000 A分 断 能 力 Icu ( 根 据 IEC 60947-2)使 用 分 断 能工 作 电 压 (Ue)力 (Ics)Ph/Ph (2P, 3P, 4P) 12~133 V 220~240 V 380~415 V 4 40 VPh/N (1P, 1P+N) 12~60 V 100~133 V 220~240 V -额 定 电 流 1~4 A 50 kA 50 kA 50 kA 25 kA 100% Icu(In)6~63 A 36 kA 20 kA 10 kA 6 kA 75% Icu产 品 号iC65N 断 路 器类 型 1P 2P113224额 定 电 流 (In) 曲 线 曲 线B C D B C D1 A A9F17101 A9F18101 A9F19101 A9F17201 A9F18201 A9F192012 A A9F17102 A9F18102 A9F19102 A9F17202 A9F18202 A9F192023 A A9F17103 - - A9F17203 - -4 A A9F17104 A9F18104 A9F19104 A9F17204 A9F18204 A9F192046 A A9F17106 A9F18106 A9F19106 A9F17206 A9F18206 A9F1920610 A A9F17110 A9F18110 A9F19110 A9F17210 A9F18210 A9F1921016 A A9F17116 A9F18116 A9F19116 A9F17216 A9F18216 A9F1921620 A A9F17120 A9F18120 A9F19120 A9F17220 A9F18220 A9F1922025 A A9F17125 A9F18125 A9F19125 A9F17225 A9F18225 A9F1922532 A A9F17132 A9F18132 A9F19132 A9F17232 A9F18232 A9F1923240 A A9F17140 A9F18140 A9F19140 A9F17240 A9F18240 A9F1924050 A A9F17150 A9F18150 A9F19150 A9F17250 A9F18250 A9F1925063 A A9F17163 A9F18163 A9F19163 A9F17263 A9F18263 A9F19263宽 度 (9mm 的 倍 数 ) 2 48

Acti 9iC65 系 列 小 型 断 路 器iC65N 断 路 器(B, C, D 曲 线 )● 绝 缘 接 线 端 子 , 防 护 等 级 IP20B断 路 器 故 障 脱 扣 指 示 视 窗● 当 断 路 器 因 故 障 脱 扣 , 该 视 窗 会 显 示红 色● 回 路 标 识 区 域触 头 位 置 指 示● 切 实 的 分 断 指 示● 手 柄 上 独 立 的 绿 色 标 识 可 明 确 指 示 触 头处 于 断 开 位 置● 双 锁 定 夹 结 构● 三 级 限 流● 快 速 闭 合● 使 用 可 选 的 电 气 附 件 , 可 实 现 断 路 器 状 态 的 远 程 指 示 : 分 断 / 闭 合 / 故 障 脱 扣● “ 上 进 下 出 ” 或 “ 下 进 上 出 ” 的 接 线 方 式3P4P13513572462468曲 线曲 线B C D B C DA9F17301 A9F18301 A9F19301 A9F17401 A9F18401 A9F19401A9F17302 A9F18302 A9F19302 A9F17402 A9F18402 A9F19402A9F17303 - - A9F17403 - -A9F17304 A9F18304 A9F19304 A9F17404 A9F18404 A9F19404A9F17306 A9F18306 A9F19306 A9F17406 A9F18406 A9F19406A9F17310 A9F18310 A9F19310 A9F17410 A9F18410 A9F19410A9F17316 A9F18316 A9F19316 A9F17416 A9F18416 A9F19416A9F17320 A9F18320 A9F19320 A9F17420 A9F18420 A9F19420A9F17325 A9F18325 A9F19325 A9F17425 A9F18425 A9F19425A9F17332 A9F18332 A9F19332 A9F17432 A9F18432 A9F19432A9F17340 A9F18340 A9F19340 A9F17440 A9F18440 A9F19440A9F17350 A9F18350 A9F19350 A9F17450 A9F18450 A9F19450A9F17363 A9F18363 A9F19363 A9F17463 A9F18463 A9F194636 89

Acti 9iC65 系 列 小 型 断 路 器iC65N 断 路 器(B, C, D 曲 线 )重 量 (g)断 路 器类 型iC65N1P 1252P 2503P 3754P 500尺 寸 (mm)4P3P2P1P725436185.55078.569.54.494 85454.66411

Acti 9iC65 系 列 小 型 断 路 器iC65H 断 路 器(B, C, D 曲 线 )认 证 标 志eGB10963.1IEC/EN 60898-1iC65H 断 路 器 具 有 以 下 功 能 :● 短 路 保 护● 过 载 保 护● 隔 离 功 能● 故 障 断 开 明 确 指 示● 正 面 视 窗 以 红 色 指 示 断 路 器 故 障 脱 扣交 流 使 用 频 率 (AC) 50/60 Hz分 断 能 力 Icn ( 根 据 GB10963/IEC 60898-1)Ph/PhPh/N额 定 电 流(In)1~63 A工 作 电 压 (Ue)400 V230 V10000 A分 断 能 力 Icu ( 根 据 IEC 60947-2)使 用 分 断 能工 作 电 压 (Ue)力 (Ics)Ph/Ph (2P, 3P, 4P) 12~133 V 220~240 V 380~415 V 440 VPh/N (1P, 1P+N) 12~ 60 V 100~133 V 220~240 V -额 定 电 流 1~4 A 70 kA 70 kA 70 kA 50 kA 100% Icu(In)6~40 A 42 kA 30 kA 15 kA 10 kA 50% Icu50/63 A 42 kA - 15 kA 10 kA 50 % Icu产 品 号iC65H 断 路 器1P2P113224额 定 电 流 (In) 曲 线 曲 线B C D B C D1 A A9F27101 A9F28101 A9F29101 A9F27201 A9F28201 A9F292012 A A9F27102 A9F28102 A9F29102 A9F27202 A9F28202 A9F292023 A A9F27103 - - A9F27203 - -4 A A9F27104 A9F28104 A9F29104 A9F27204 A9F28204 A9F292046 A A9F27106 A9F28106 A9F29106 A9F27206 A9F28206 A9F2920610 A A9F27110 A9F28110 A9F29110 A9F27210 A9F28210 A9F2921016 A A9F27116 A9F28116 A9F29116 A9F27216 A9F28216 A9F2921620 A A9F27120 A9F28120 A9F29120 A9F27220 A9F28220 A9F2922025 A A9F27125 A9F28125 A9F29125 A9F27225 A9F28225 A9F2922532 A A9F27132 A9F28132 A9F29132 A9F27232 A9F28232 A9F2923240 A A9F27140 A9F28140 A9F29140 A9F27240 A9F28240 A9F2924050 A A9F27150 A9F28150 A9F29150 A9F27250 A9F28250 A9F2925063 A A9F27163 A9F28163 A9F29163 A9F27263 A9F28263 A9F29263宽 度 (9mm 的 倍 数 ) 2 412

Acti 9iC65 系 列 小 型 断 路 器iC65H 断 路 器(B, C, D 曲 线 )● 绝 缘 接 线 端 子 , 防 护 等 级 IP20B断 路 器 故 障 脱 扣 指 示 视 窗● 当 断 路 器 因 故 障 脱 扣 , 该 视 窗 会 显 示红 色● 回 路 标 识 区 域触 头 位 置 指 示● 切 实 的 分 断 指 示● 手 柄 上 独 立 的 绿 色 标 识 可 明 确 指 示 触 头处 于 断 开 位 置● 双 锁 定 夹 结 构● 三 级 限 流● 快 速 闭 合● 使 用 可 选 的 电 气 附 件 , 可 实 现 断 路 器 状 态 的 远 程 指 示 : 分 断 / 闭 合 / 故 障 脱 扣● “ 上 进 下 出 ” 或 “ 下 进 上 出 ” 的 接 线 方 式3P4P13513572462468曲 线曲 线B C D B C DA9F27301 A9F28301 A9F29301 A9F27401 A9F28401 A9F29401A9F27302 A9F28302 A9F29302 A9F27402 A9F28402 A9F29402A9F27303 - - A9F27403 - -A9F27304 A9F28304 A9F29304 A9F27404 A9F28404 A9F29404A9F27306 A9F28306 A9F29306 A9F27406 A9F28406 A9F29406A9F27310 A9F28310 A9F29310 A9F27410 A9F28410 A9F29410A9F27316 A9F28316 A9F29316 A9F27416 A9F28416 A9F29416A9F27320 A9F28320 A9F29320 A9F27420 A9F28420 A9F29420A9F27325 A9F28325 A9F29325 A9F27425 A9F28425 A9F29425A9F27332 A9F28332 A9F29332 A9F27432 A9F28432 A9F29432A9F27340 A9F28340 A9F29340 A9F27440 A9F28440 A9F29440A9F27350 A9F28350 A9F29350 A9F27450 A9F28450 A9F29450A9F27363 A9F28363 A9F29363 A9F27463 A9F28463 A9F294636 813

Acti 9iC65 系 列 小 型 断 路 器iC65H 断 路 器(B, C, D 曲 线 )接 线14 mm6.5 mm螺 丝 尺 寸额 定 扭 矩 极 限 扭 矩 国 家 标 准额 定 扭 矩铜 线硬 线软 线 或 箍 线 端子PZ21~25 A: M5 2.5 Nm 5.1 Nm 2 Nm 1~25 mm 2 1~16 mm 232~63 A: M6.5 3.5 Nm 5.6 Nm 3.5 Nm 1~35 mm 2 1~25 mm 2安 装 在 35mm 标 准 导 轨 上安 装 方 向 灵 活IP20IP40技 术 参 数主 要 特 性符 合 IEC 60947-2绝 缘 电 压 (Ui)500 V AC污 染 等 级 3耐 冲 击 电 压 (Uimp)6 kV热 脱 扣 基 准 整 定 温 度 30 ˚C磁 脱 扣 B 曲 线 (3~5) InC 曲 线(5~10) InD 曲 线(10~14) In使 用 类 别A符 合 IEC 60898-1限 流 等 级 3单 极 分 断 能 力 (Icn1)Icn1 = Icn (10000A)其 它 参 数防 护 等 级断 路 器 本 体IP20(IEC 60529)安 装 在 配 电 箱 内IP40绝 缘 等 级 :II寿 命 (O-C) 电 气 寿 命 10,000 次机 械 寿 命20,000 次过 电 压 类 别 (IEC 60364)IV使 用 环 境 温 度-35˚C~+70˚C储 存 环 境 温 度-40˚C~+85˚C抗 湿 热 性 (IEC 60068-1) 2 类 ( 温 度 55˚C 时 , 相 对 湿 度 95 %)14

Acti 9iC65 系 列 小 型 断 路 器iC65H 断 路 器(B, C, D 曲 线 )重 量 (g)断 路 器类 型iC65H1P 1252P 2503P 3754P 500尺 寸 (mm)4P3P2P1P725436185.55078.569.54.494 85454.66415

Acti 9iC65 系 列 小 型 断 路 器iC65L 断 路 器(C, D 曲 线 )认 证 标 志eGB14048.2IEC/EN 60947-2iC65L 断 路 器 具 有 以 下 功 能 :● 短 路 保 护● 过 载 保 护● 隔 离 功 能● 故 障 断 开 明 确 指 示● 正 面 视 窗 以 红 色 指 示 断 路 器 故 障 脱 扣交 流 使 用 频 率 (AC) 50/60 Hz分 断 能 力 Icu ( 根 据 IEC 60947-2)使 用 分 断 能工 作 电 压 (Ue)力 (Ics)Ph/Ph (2P, 3P, 4P) 12~133 V 220~240 V 380~415 V 440 VPh/N (1P, 1P+N) 12~60 V 100~133 V 220~240 V -额 定 电 1~4 A 100 kA 100 kA 100 kA 70 kA 100% Icu流 (In)6~25 A 70 kA - 25 kA 20 kA 50% Icu (1)32 / 40 A 70 kA - 20 kA 15 kA 50% Icu50 / 63 A 70 kA - 15 kA 10 kA 50% Icu产 品 号iC65L 断 路 器1P2P113224额 定 电 流 (In) 曲 线 曲 线C D C D1 A A9F38101 A9F39101 A9F38201 A9F392012 A A9F38102 A9F39102 A9F38202 A9F392024 A A9F38104 A9F39104 A9F38204 A9F392046 A A9F38106 A9F39106 A9F38206 A9F3920610 A A9F38110 A9F39110 A9F38210 A9F3921016 A A9F38116 A9F39116 A9F38216 A9F3921620 A A9F38120 A9F39120 A9F38220 A9F3922025 A A9F38125 A9F39125 A9F38225 A9F3922532 A A9F38132 A9F39132 A9F38232 A9F3923240 A A9F38140 A9F39140 A9F38240 A9F3924050 A A9F38150 A9F39150 A9F38250 A9F3925063 A A9F38163 A9F39163 A9F38263 A9F39263宽 度 (9mm 的 倍 数 ) 2 4(1) 相 间 电 压 100~133 VAC 或 相 线 / 中 性 线 间 电 压 12~60 VAC 时 ,6~25 A iC65L 断 路 器 的Ics=100%Icu。16

Acti 9iC65 系 列 小 型 断 路 器iC65L 断 路 器(C, D 曲 线 )● 绝 缘 接 线 端 子 , 防 护 等 级 IP20B断 路 器 故 障 脱 扣 指 示 视 窗● 当 断 路 器 因 故 障 脱 扣 , 该 视 窗 会 显 示红 色● 回 路 标 识 区 域触 头 位 置 指 示● 切 实 的 分 断 指 示● 手 柄 上 独 立 的 绿 色 标 识 可 明 确 指 示 触 头处 于 断 开 位 置● 双 锁 定 夹 结 构● 三 级 限 流● 快 速 闭 合● 使 用 可 选 的 电 气 附 件 , 可 实 现 断 路 器 状 态 的 远 程 指 示 : 分 断 / 闭 合 / 故 障 脱 扣● “ 上 进 下 出 ” 或 “ 下 进 上 出 ” 的 接 线 方 式3P4P13513572462468曲 线曲 线C D C DA9F38301 A9F39301 A9F38401 A9F39401A9F38302 A9F39302 A9F38402 A9F39402A9F38304 A9F39304 A9F38404 A9F39404A9F38306 A9F39306 A9F38406 A9F39406A9F38310 A9F39310 A9F38410 A9F39410A9F38316 A9F39316 A9F38416 A9F39416A9F38320 A9F39320 A9F38420 A9F39420A9F38325 A9F39325 A9F38425 A9F39425A9F38332 A9F39332 A9F38432 A9F39432A9F38340 A9F39340 A9F38440 A9F39440A9F38350 A9F39350 A9F38450 A9F39450A9F38363 A9F39363 A9F38463 A9F394634 617

Acti 9iC65 系 列 小 型 断 路 器iC65L 断 路 器(C, D 曲 线 )接 线14 mm6.5 mm螺 丝 尺 寸额 定 扭 矩 极 限 扭 矩 国 家 标 准额 定 扭 矩铜 线硬 线软 线 或 箍 线 端子PZ21~25 A: M5 2.5 Nm 5.1 Nm 2 Nm 1~25 mm 2 1~16 mm 232~63 A: M6.5 3.5 Nm 5.6 Nm 3.5 Nm 1~35 mm 2 1~25 mm 2安 装 在 35mm 标 准 导 轨 上安 装 方 向 灵 活IP20IP40技 术 参 数主 要 特 性符 合 IEC 60947-2绝 缘 电 压 (Ui)500 V AC污 染 等 级 3耐 冲 击 电 压 (Uimp)6 kV热 脱 扣 基 准 整 定 温 度 50 ˚C磁 脱 扣 C 曲 线 8In±20%D 曲 线12In±20%使 用 类 别A符 合 IEC 60898-1限 流 等 级 3单 极 分 断 能 力 (Icn1)Icn1 = Icn (15000A)其 它 参 数防 护 等 级断 路 器 本 体IP20(IEC 60529)安 装 在 配 电 箱 内IP40绝 缘 等 级 :II寿 命 (O-C) 电 气 寿 命 10,000 次机 械 寿 命20,000 次过 电 压 类 别 (IEC 60364)IV使 用 环 境 温 度-35˚C~+70˚C储 存 环 境 温 度-40˚C~+85˚C抗 湿 热 性 (IEC 60068-1) 2 类 ( 温 度 55˚C 时 , 相 对 湿 度 95 %)重 量 (g)断 路 器类 型iC65L1P 1252P 2503P 3754P 500尺 寸 (mm)4P3P2P1P725436185.55078.569.54.494 85454.66418

Acti 9iC65 系 列 小 型 断 路 器iC60L MA 断 路 器瞬 动 型 , 单 磁 式认 证 标 志eGB14048.2IEC/EN 60947-2iC60L MA 单 磁 式 断 路 器 具 有 以 下 功 能 :● 短 路 保 护● 隔 离 功 能● 正 面 视 窗 以 红 色 指 示 断 路 器 故 障 脱 扣● 与 热 继 电 器 或 电 机 启 动 器 配 合 使 用 , 实 现 过 载 保 护● 正 面 视 窗 以 红 色 指 示 断 路 器 故 障 脱 扣交 流 使 用 频 率 (AC) 50/60 Hz分 断 能 力 Icu ( 根 据 IEC 60947-2)使 用 分 断 能 力工 作 电 压 (Ue)(Ics)Ph/Ph (2P, 3P, 4P) 220~240 V 380~415 V 440 V额 定 电 流 1.6~4 A 100 kA 100 kA 50 kA 50% Icu(In)6.3~25 A 50 kA 25 kA 20 kA 50% Icu40 A 36 kA 20 kA 15 kA 50% Icu产 品 号iC60L MA 单 磁 式 断 路 器2P3P1313524246额 定 电 流 (In) 曲 线 MA 曲 线 MA1.6 A A9F90272 A9F903722.5 A A9F90273 A9F903734 A A9F90204 A9F903046.3 A A9F90276 A9F9037610 A A9F90210 A9F9031012.5 A A9F90282 A9F9038216 A A9F90216 A9F9031625 A A9F90225 A9F9032540 A A9F90240 A9F90340宽 度 (9mm 的 倍 数 ) 4 619

Acti 9iC65 系 列 小 型 断 路 器iC60L MA 断 路 器瞬 动 型 , 单 磁 式● 绝 缘 接 线 端 子 , 防 护 等 级 IP20B断 路 器 故 障 脱 扣 指 示 视 窗● 当 断 路 器 因 故 障 脱 扣 , 该 视 窗 会 显 示红 色● 回 路 标 识 区 域触 头 位 置 指 示● 切 实 的 分 断 指 示● 手 柄 上 独 立 的 绿 色 标 识 可 明 确 指 示 触 头处 于 断 开 位 置● 双 锁 定 夹 结 构● 三 级 限 流● 快 速 闭 合● 使 用 可 选 的 电 气 附 件 , 可 实 现 断 路 器 状 态 的 远 程 指 示 : 分 断 / 闭 合 / 故 障 脱 扣● “ 上 进 下 出 ” 或 “ 下 进 上 出 ” 的 接 线 方 式20

Acti 9iC65 系 列 小 型 断 路 器iC60L MA 断 路 器瞬 动 型 , 单 磁 式14 mm6.5 mmPZ2接 线额 定 电 流 额 定 扭 矩 铜 线硬 线软 线 或 箍 线 端 子1.6~25 A 2 Nm 1~25 mm 2 1~16 mm 240 A 3.5 Nm 1~35 mm 2 1~25 mm 2安 装 在 35mm 标 准 导 轨 上安 装 方 向 灵 活IP20IP40技 术 参 数主 要 特 性符 合 IEC 60947-2绝 缘 电 压 (Ui)500 V AC污 染 等 级 3耐 冲 击 电 压 (Uimp)6 kV磁 脱 扣 MA 曲 线 12 In ± 20 %使 用 类 别A其 它 参 数防 护 等 级断 路 器 本 体IP20(IEC 60529)安 装 在 配 电 箱 内IP40绝 缘 等 级 :II寿 命 (O-C) 电 气 寿 命 10,000 次机 械 寿 命20,000 次过 电 压 类 别 (IEC 60364)IV使 用 环 境 温 度-35˚C~+70˚C储 存 环 境 温 度-40˚C~+85˚C抗 湿 热 性 (IEC 60068-1) 2 类 ( 温 度 55˚C 时 , 相 对 湿 度 95 %)重 量 (g)断 路 器类 型iC60L MA2P 2503P 375尺 寸 (mm)3P 542P 365.55078.569.54.494 854.66421

Acti 9iC65 系 列 小 型 断 路 器iC65N-K 断 路 器(C 曲 线 )认 证 标 志eGB10963.1IEC/EN 60898-1iC65N-K 断 路 器 具 有 以 下 功 能 :● 短 路 保 护● 过 载 保 护● 隔 离 功 能iC65N-K 断 路 器 不 可 拼 装 剩 余 电 流 动 作 保 护 附 件 及 电 气 附 件iC65N-K 断 路 器 50/60 Hz分 断 能 力 (Icn) IEC/EN 60898-1Ph/Ph400 VPh/N230 V额 定 电 流 (In) 6~32 A 6000 A产 品 号iC65N-K 断 路 器1P 2P 3P 4P11313513572242462468额 定 电 流 (In) 曲 线 曲 线 曲 线 曲 线C C C C6 A A9K58106 A9K58206 A9K58306 A9K5840610 A A9K58110 A9K58210 A9K58310 A9K5841016 A A9K58116 A9K58216 A9K58316 A9K5841620 A A9K58120 A9K58220 A9K58320 A9K5842025 A A9K58125 A9K58225 A9K58325 A9K5842532 A A9K58132 A9K58232 A9K58332 A9K58432宽 度 (9mm 的 倍 数 ) 2 4 6 822

Acti 9iC65 系 列 小 型 断 路 器iC65N-K 断 路 器(C 曲 线 )接 线14 mm6.5 mmPZ2螺 丝 尺 寸额 定 扭 矩 极 限 扭 矩 国 家 标 准额 定 扭 矩铜 线硬 线软 线 或 箍 线 端子M5 2.5 Nm 5.1 Nm 2 Nm 1~25 mm 2 1~16 mm 2安 装 在 35mm 标 准 导 轨 上安 装 方 向 灵 活IP40技 术 参 数主 要 特 性符 合 IEC 60898-1绝 缘 电 压 (Ui)500 V AC污 染 等 级 3耐 冲 击 电 压 (Uimp)4 kV热 脱 扣 基 准 整 定 温 度 30˚C磁 脱 扣 C 曲 线 5~10 In限 流 等 级 3单 极 分 断 能 力 (Icn1)Icn1 = Icn (6000A)使 用 类 别A其 它 参 数防 护 等 级断 路 器 本 体IP20(IEC 60529)安 装 在 配 电 箱 内IP40绝 缘 等 级 :II寿 命 (O-C) 电 气 寿 命 10,000 次机 械 寿 命20,000 次过 电 压 类 别 (IEC 60364)III使 用 环 境 温 度-25˚C~+60˚C储 存 环 境 温 度-40˚C~+85˚CIP40 防 护 等 级重 量 (g)断 路 器类 型iC65N-K1P 1002P 2003P 3004P 400尺 寸 (mm)4P3P2P1P725436185.55078.569.589.6454.66423

Acti 9iC65 系 列剩 余 电 流 动 作 保 护 附 件剩 余 电 流 动 作 保 护 装 置 的 选 择灵 敏 度 选 择漏 电 保 护 装 置 灵 敏 度 的 选 择 取 决 于 受 保 护 电 路 的 类 型 以 及 所 提 供 保 护 的 类 型 。● 对 直 接 接 触 而 产 生 的 电 击 提 供 保 护● 对 间 接 接 触 而 产 生 的 电 击 提 供 保 护● 对 由 于 漏 电 而 发 生 的 火 灾 提 供 保 护以 下 表 格 提 供 以 下 的 建 议 :● 根 据 不 同 种 类 的 漏 电 风 险 而 必 须 考 虑 采 用 剩 余 电 流 动 作 保 护 的 电 气 回 路● 根 据 不 同 应 用 场 合 而 应 该 选 用 的 剩 余 电 流 动 作 保 护 装 置 及 灵 敏 度保 护 类 型 必 须 采 用 推 荐 采 用 灵 敏 度 (IDn)国 家 标 准对 直 接 接 触 而 产 生 的 电 击 提 供 保 护依 据 国 家 相 关 标 准的 规 定对 间 接 接 触 而 产 生 的 电 击 提 供 保 护依 据 国 家 相 关 标 准的 规 定对 由 于 漏 电 而 发 生 的 火 灾 提 供 保 护依 据 国 家 相 关 标 准的 规 定国 际 标 准IEC 60364● 电 源 插 座● 浴 缸 、 淋 浴 、 池 塘 或 游泳 池 周 边 的 电 器● 便 携 式 户 外 用 电 器● 展 会 照 明● 室 外 照 明除 以 下 装 置 外 的 整 个 配 电系 统 :● 绝 缘 等 级 : ClassⅡ● 在 安 全 特 低 压 下 工 作(Class Ⅲ)● 高 风 险 场 所○ 爆 炸 (BE3)○ 火 灾 (BE2)● 农 业 和 园 艺 建 筑● 展 会 设 备● 临 时 户 外 娱 乐 设 施根 据 上 述 国 际 标 准 进 行 修改● 室 内 照 明-● 破 旧 建 筑 物 或 电气 装 置● 潮 湿 环 境 : 农 业 建筑 物 、 公 共 泳 池● 有 化 学 药 剂 存 在30 mA (*) 100 mA~3000 mA( 取 决 于 接 地 系 统 )安 装 在 终 端 配 电 箱 内● 剩 余 电 流 动 作 保 护附 件 对 一 个 回 路 提 供保 护● 剩 余 电 流 动 作 保 护断 路 器 对 一 组 回 路 提供 保 护安 装 在 终 端 配 电 箱 内● 剩 余 电 流 动 作 保 护断 路 器 / 装 置 安 装 在 进线 端安 装 在 副 配 电 箱 或 主配 电 箱 内● 剩 余 电 流 动 作 保 护附 件 对 一 个 回 路 提 供保 护● 剩 余 电 流 动 作 保 护断 路 器 对 一 组 回 路 提供 保 护● 剩 余 电 流 动 作 保 护断 路 器 / 装 置 安 装 在 进线 端300 mA( 或 500 mA)安 装 在 终 端 配 电 箱 内● 剩 余 电 流 动 作 保 护断 路 器 / 装 置 安 装 在 进线 端安 装 在 副 配 电 箱 或 主配 电 箱 内● 剩 余 电 流 动 作 保 护装 置 对 通 往 高 危 区 域的 每 一 个 回 路 提 供 保护● 剩 余 电 流 动 作 保 护断 路 器 对 一 组 回 路 提供 保 护● 剩 余 电 流 动 作 保 护断 路 器 / 装 置 安 装 在 进线 端(*) 10mA 的 灵 敏 度 在 下 面 这 种 场 合 很 有 用 : 当 某 人 承 受 非 危 险 电 流 (10-30mA) 而 又 不 能 脱 困 , 如 : 医 院 病 床 的 医 疗 设 备 。 一 般 来 说 , 这 种 高 灵 敏 度 装 置 很 可 靠 , 但是 时 常 会 因 为 设 备 自 然 漏 电 而 发 生 脱 扣 。24

Acti 9iC65 系 列剩 余 电 流 动 作 保 护 附 件剩 余 电 流 动 作 保 护 装 置 的 选 择选 择 性灵 敏 度 (100mA 及 以 上 ) 的 剩 余 电 流 动 作 保 护 装 置 有 选 择 型 (s) 和 延 时 型 (D) 的 型 号 可 选 。 这 一 选 择 可 确 保 当 下 级 发 生 漏 电 故 障 时 , 只 有 发 生 故障 的 那 部 分 全 脱 扣 。 下 表 显 示 ( 绿 色 ) 了 那 些 上 级 / 下 级 设 备 的 选 择 性 组 合 。灵 敏 度 (mA) - 下 级灵 敏 度 (mA) - 下 级 瞬 动 型 选 择 型 s 延 时 型 R30 100 300 500 1000 3000 100 300 500 1000 3000 1000 3000瞬 动 型 30 - - - - - -100 - - - - - - -300 - - - - - - - - -500 - - - - - - - - - - -1000 - - - - - - - - - - -3000 - - - - - - - - - - - - -选 择 型 s 100 - - - - - - - - - - -300 - - - - - - - - - - - -500 - - - - - - - - - - - -1000 - - - - - - - - - - - -3000 - - - - - - - - - - - - -延 时 型 R 1000 - - - - - - - - - - - - -3000 - - - - - - - - - - - - -剩 余 电 流 类 型 选 择 参 考 (AC&A 型 )AC 型 剩 余 电 流 保 护 器A 型 剩 余 电 流 保 护 器类 型 电 子 或 电 磁 式 电 子 式脱 扣 电 流突 然 施 加 或 缓 慢 上 升 的 剩 余 正 弦 交 流 突 然 施 加 或 缓 慢 上 升 的 剩 余 正 弦 交 流 电 流 和 剩 余 脉 动 直 流 电 流电 流剩 余 电 流 波 形I FI FI FI F价 格 适 中 比 AC 型 剩 余 电 流 保 护 器 高 20% 左 右特 点 剩 余 脉 动 直 流 电 不 能 被 检 测 到 结 构 和 工 艺 比 AC 型 复 杂 , 集 成 电 路 也 更 加 高 级 , 可 以 覆 盖 AC 型 剩 余 电 流 保 护 器 的 所 有 功 能使 用 环 境 没 有 或 很 少 电 子 设 备 的 负 载 应 用 电 子 元 件 较 多 的 电 气 设 备 : 计 算 机 ( 计 算 机 房 , 大 型 办 公 室 ), 变 频 器 ( 变 频 空 调 , 变 频 洗 衣机 , 变 频 电 机 调 速 器 ), 交 流 整 流 器 ( 多 日 光 灯 的 照 明 回 路 ), 电 子 多 功 能 烹 任 台 , 照 明 调 节 器 , 办公 设 备 ( 复 印 机 、 打 印 机 ), 逆 变 器 ,UPS, 特 殊 医 疗 设 备 (X 射 线 、CT、 核 磁 共 振 )特 别 要 求 无 TN 系 统 在 1 类 和 2 类 医 疗 场 所 内 根 据 要 求 装 用 RCD 时 , 只 应 选 用 A 型 或 B 型 的 RCD, 这 与 可 能 产 生 的故 障 电 流 的 特 性 有 关 (GB16985.24-710.413.1.3)25

Acti 9iC65 系 列剩 余 电 流 动 作 保 护 附 件iC65 系 列 剩 余 电 流 动 作 保 护 附 件 概 览选 型 指 南类 型剩 余 电 流 动 作 附 件Vigi iC65产 品 标 准IEC/EN61009, GB16917产 品 认 证CCC, CE极 数 1P+N ●2P●3P●4P●类 型 AC ●A●电 压 (V) Ue 230/400冲 击 耐 受 电 压 (kV) Uimp 6绝 缘 电 压 (V) Ui 500额 定 电 流 (A) In ≤25, ≤40, ≤63额 定 频 率 (Hz) 50额 定 分 断 能 力 (A) Icn –额 定 剩 余 分 断 和 闭 合 能 力 (A) (IDm) –曲 线 –灵 敏 度 (mA) (IDn) 10 –30 ●100 ●300 ●100 s ●300 s ●工 作 温 度 (˚C)-25˚C~+60˚C26

Acti 9iC65 系 列剩 余 电 流 动 作 保 护 附 件Vigi iC65 ELE 电 子 式 剩 余 电 流动 作 保 护 附 件 (AC 类 )GB 16917IEC/EN 61009-1认 证 标 志● 与 iC65/iDPNK2 断 路 器 拼 装 使 用 , 可 实 现 :○ 对 直 接 接 触 提 供 人 身 保 护 (≤ 30 mA)○ 对 间 接 接 触 提 供 人 身 保 护 (≥ 100 mA)○ 对 电 气 设 备 的 绝 缘 故 障 提 供 保 护 : 如 电 气 火 灾 的 预 防 (300 mA)● "G" 提 供 工 频 过 压 保 护 功 能 ,280±5% V AC产 品 号Vigi iC65 ELE 电 子 式 剩 余 电 流 动 作 保 护 附 件 (AC 类 )类 型AC宽 度产 品Vigi iC65(9mm 的 倍 数 )1P+N 灵 敏 度 30 mA 100 mA 300 mA 100 mA s 300 mA s额 定 电 流 ≤40 A A9V53640 - - - - 4≤63 A A9V53663 - - - - 42P 灵 敏 度 30 mA 100 mA 300 mA 100 mA s 300 mA s额 定 电 流 40 A A9V53240 A9V63240 A9V83240 - A9V93240 440 A (G) A9V50240 - - - - 463 A A9V53263 A9V63263 A9V83263 A9V73263 A9V93263 463 A (G) A9V50263 - - - - 43P 灵 敏 度 30 mA 100 mA 300 mA 100 mA s 300 mA s额 定 电 流 40 A A9V53340 A9V63340 A9V83340 - A9V93340 763 A A9V53363 A9V63363 A9V83363 A9V73363 A9V93363 74P 灵 敏 度 30 mA 100 mA 300 mA 100 mA s 300 mA s额 定 电 流 40 A A9V53440 A9V63440 A9V83440 - A9V93440 763 A A9V53463 A9V63463 A9V83463 A9V73463 A9V93463 7额 定 电 压 (Ue)工 作 频 率230 - 240 V, 400 - 415 V50 Hz27

Acti 9iC65 系 列剩 余 电 流 动 作 保 护 附 件Vigi iC65 ELE 电 子 式 剩 余 电 流动 作 保 护 附 件 (A 类 )GB 16917IEC/EN 61009-1认 证 标 志与 iC65 断 路 器 拼 装 使 用 , 可 实 现 :○ 对 直 接 接 触 提 供 人 身 保 护 (≤ 30 mA)○ 对 电 子 元 件 较 多 的 电 气 设 备 的 绝 缘 故 障 提 供 保 护 ( 故 障 还 有 脉 动 直 流 分 量 )产 品 号Vigi iC65 ELE 电 子 式 剩 余 电 流 动 作 保 护 附 件 (A 类 )类 型 A 宽 度产 品Vigi iC65(9mm 的 倍 数 )1P+N 灵 敏 度 30 mA额 定 电 流 ≤40 A A9V57640 4≤63 A A9V57663 42P 灵 敏 度 30 mA额 定 电 流 40 A A9V57240 463 A A9V57263 43P 灵 敏 度 30 mA额 定 电 流 40 A A9V57340 763 A A9V57363 74P 灵 敏 度 30 mA额 定 电 流 40 A A9V57440 763 A A9V57463 7额 定 电 压 (Ue)工 作 频 率230 - 240 V, 400 - 415 V50 Hz28

Acti 9iC65 系 列剩 余 电 流 动 作 保 护 附 件Vigi iC65 ELM 电 磁 式 剩 余 电 流动 作 保 护 附 件 (AC 类 )认 证 标 志eGB 16917IEC/EN 61009-1● 与 iC65 断 路 器 拼 装 使 用 , 可 实 现 :○ 对 直 接 接 触 提 供 人 身 保 护 (≤ 30 mA)○ 对 间 接 接 触 提 供 人 身 保 护 (≥ 100 mA)○ 对 电 气 设 备 的 绝 缘 故 障 提 供 保 护 : 如 电 气 火 灾 的 预 防 (300 mA)产 品 号Vigi iC65 ELM 电 磁 式 剩 余 电 流 动 作 保 护 附 件类 型AC宽 度产 品Vigi iC65(9mm 的 倍 数 )2P 灵 敏 度 30 mA 100 mA 300 mA 300 mA s额 定 电 流 25 A A9V52225 - - - 340 A A9V52240 - - - 463 A A9V52263 A9V62263 A9V82263 A9V92263 43P 灵 敏 度 30 mA 100 mA 300 mA 300 mA s额 定 电 流 25 A A9V52325 - - - 640 A A9V52340 - - - 763 A A9V52363 A9V62363 A9V82363 A9V92363 74P 灵 敏 度 30 mA 100 mA 300 mA 300 mA s额 定 电 流 25 A A9V52425 - - - 640 A A9V52440 - - - 763 A A9V52463 A9V62463 A9V82463 A9V92463 7额 定 电 压 (Ue)工 作 频 率230 - 240 V, 400 - 415 V50 Hz29

Acti 9iC65 系 列剩 余 电 流 动 作 保 护 附 件Vigi iC65 剩 余 电 流 动 作 保 护 附 件(AC, A 类 )技 术 参 数主 要 特 性符 合 IEC 60947-2额 定 绝 缘 电 压 (Ui)污 染 等 级 3耐 冲 击 电 压 (Uimp)符 合 IEC/EN 61009-1500 V AC6 kV不 脱 扣 浪 涌 电 流 (8/20 ms) AC 类 ,A 类 ( 瞬 动 型 ) 250 Â其 它 参 数AC 类 ,A 类 ( 选 择 型 s)3 kÂ防 护 等 级 断 路 器 本 体 IP20安 装 在 配 电 箱 内IP40绝 缘 等 级 :II使 用 环 境 温 度 AC 类 -25˚C~+60˚CA 类-25˚C~+60˚C储 存 环 境 温 度-40˚C~+80˚C重 量 (g)剩 余 电 流 动 作 保 护 附 件类 型 Vigi iC65 ELE Vigi iC65 ELM40A / 63 A 25 A 40A / 63 A1P+N 146 - -2P 134 114 135~1653P 194 168 190~2254P 216 184 215~245尺 寸 (mm)Vigi iC65 25 A73.536 27 54 5472 545.5 44 2091 9191 101 91452P3P4PVigi iC65 40 和 63 A18 3636 36 36 54 36 63 54 63 72 63 72 6373.55.5 44 2073.55.5 44 2091919191919191101 911014591451P+N2P3P4P30

Acti 9iC65 系 列剩 余 电 流 动 作 保 护 附 件Vigi iC65 剩 余 电 流 动 作 保 护 附 件(AC, A 类 )iC65 与 Vigi iC65 拼 装 指 导Vigi iC6525 A (ELM)Vigi iC6540 AiC65 y 25 A ● ● ●iC65 y 40 A NO ● ●iC65 y 63 A NO NO ●Vigi iC6563 A断 路 器 故 障 脱 扣 指 示 视 窗● 当 断 路 器 因 故 障 脱 扣 , 该 视 窗 会 显 示红 色● 测 试 按 钮● 绝 缘 接 线 端 子 , 防 护 等 级 IP20B● 回 路 标 识 区 域● 双 锁 定 夹 结 构31

Acti 9电 气 和 机 械 附 件电 气 和 机 械 附 件 概 览Vigi iC651 Vigi iC65 剩 余 电 流 动 作保 护 装 置电 气 附 件脱 扣 附 件2 iMN 欠 压 脱 扣 单 元3 iMX/ iMX+OF 分 励 脱 扣 单 元87远 程 指 示 附 件4 iSD 报 警 接 点5 iOF 状 态 指 示 接 点6 iOF/SD+OF 双 重 切 换 接 点(OF+SD 或 OF+OF 组 合 开 关 )9接 线 附 件7 配 电 模 块 Distribloc8 母 排装 配 附 件9 9 mm 间 隔 件10 挂 锁 装 置11 插 拔 式 底 座12 旋 转 手 柄黑 色 手 柄红 色 手 柄手 柄 底 座10 11 12iC65指 示 类 附 件脱 扣 附 件Vigi iC65iID16/5 4 3 2d脱 扣 附 件 必 须 安 装 在 指 示 附 件 的 右 侧 。32

Acti 9iC65 系 列 电 气 和 机 械 附 件iC65 系 列 电 气 附 件● 以 下 附 件 适 用 于 iC65 和 iID 系 列 断 路 器 及 RCA 远程 控 制 附 件 、ARA 自 动 重 合 附 件 , 能 提 供 分 励 脱扣 与 远 程 指 示 断 路 器 状 态 ( 分 断 / 闭 合 / 故 障 脱 扣 )的 功 能● 无 需 工 具 , 直 接 装 在 断 路 器 左 侧 即 可● iOF/SD+OF 通 过 一 个 选 择 开 关 , 可 以 在 OF+SD与 OF+OF 两 种 功 能 间 进 行 切 换IEC/EN 60947-1● 脱 扣 附 件 :○ iMN: 欠 压 脱 扣 单 元○ iMNs: 欠 压 延 时 脱 扣 单 元○ iMSU: 过 压 脱 扣 单 元○ iMX: 分 励 脱 扣○ iMX+OF: 分 励 脱 扣 + 状 态 指 示IEC/EN 60947-5-1● 指 示 附 件 :○ iOF: 状 态 指 示 接 点 ( 分 断 / 闭 合 )○ iSD: 报 警 接 点○ iOF/SD+OF: 双 重 切 换 接 点33

Acti 9iC65 系 列 电 气 和 机 械 附 件iC65 系 列 电 气 附 件脱 扣 附 件附 件 iMN iMNs iMSU类 型 欠 压 脱 扣 单 元 过 压 脱 扣 单 元欠 压 脱 扣 单 元延 时 欠 压 脱 扣 单 元功 能● 当 电 源 电 压 下 降 时 (35% ~ 70%Un), 使 断 路 器 脱 扣 ; 当 电 源 未 恢 复 正 常 时 ,防 止 断 路 器 重 新 接 通● 监 控 相 线 与 中 性 线 间 的 电 压 , 当 电 压 升 高 时 ( 如 中性 线 断 开 ), 触 发 与 之 拼 装 的 断 路 器 脱 扣接 线 图● 0.2 秒 延 时 , 防 止 电 压暂 时 下 降 引 起 误 脱 扣● 额 定 脱 扣 电 压 范 围 :280 V AC±5%应 用● 使 用 操 作 手 柄 可 实 现 紧 急 分 断● 防 止 机 器 在 无 控 制 信 号 下 重 新 启 动 , 保 证 安 全产 品 号 A9A26960 A9A26961 A9A26963 A9A26979● 监 控 相 线 与 中 性 线 间 的 电 压 , 当 电 压 升 高 时 ( 如 中性 线 断 开 ), 触 发 与 之 拼 装 的 断 路 器 脱 扣技 术 参 数电 压V AC 220...240 48 220...240 230(Ue)V DC – 48 – –频 率 Hz 50/60 50/60 50/60红 色 机 械 指 示 前 面 板 前 面 板 前 面 板测 试 功 能 – – –宽 度 (9mm 的 倍 数 ) 2 2 2工 作 电 流 – – –触 点 数 – – –工 作 温 度 ˚C -35...+70 -35...+70 -35...+70存 储 温 度 ˚C -40...+85 -40...+85 -40...+8534

Acti 9iC65 系 列 电 气 和 机 械 附 件iC65 系 列 电 气 附 件指 示iMX iMX+OF iOF iSD iOF/SD+OF分 励 脱 扣 单 元 状 态 指 示 接 点 报 警 接 点 双 重 切 换 接 点● 当 得 到 信 号 后 , 触 发 与 之 拼 装 的 断 路 器 脱 扣● 包 括 一 个 状 态 指 示 接 点 来 指 示 断路 器 的 合 / 分 状 态● 指 示 断 路 器 的 合 、 分 状 态 ● 断 路 器 故 障 脱 扣 时 发 出 信 号● 前 面 板 上 有 机 械 指 示 , 可 指示 故 障 脱 扣● 通 过 一 个 选 择 开 关 , 可 以在 OF+SD 与 OF+OF 两 种 功 能间 进 行 切 换U >OF 位 置SD 位 置● 使 用 操 作 手 柄 可 实 现 紧 急 分 断● 使 用 操 作 手 柄 可 实 现 紧 急 分 断● 远 程 指 示 断 路 器 状 态● 远 程 指 示 断 路 器 状 态 ● 故 障 脱 扣 时 发 出 信 号 ● 通 过 OF 指 示 断 路 器 “ 分 ”或 “ 合 ” 状 态 和 故 障 脱 扣A9A26476 A9A26477 A9A26478 A9A26946 A9A26947 A9A26948 A9A26924 A9A26927 A9A26929100...415 48 12...24 100...415 48 12...24 240...415 240...415 240...415110...130 48 12...24 110...130 48 12...24 24...130 24...130 24...13050/60 50/60 50/60 50/60 50/60前 面 板 前 面 板 前 面 板 前 面 板 前 面 板– – 在 手 柄 上 在 手 柄 上 在 手 柄 上2 2 1 1 1– 12...24 V DC 6 A 24 V DC 6 A48 V DC 2 A 48 V DC 2 A110...130 V DC 1 A 60 V DC 1.5 A130 V DC 1 A12...24 V AC 6 A 240 V AC 6 A48 V AC 2 A 415 V AC 3 A100...240 V AC 6 A400 V AC 3 A– 1 NO/NC 1 NO/NC 1 NO/NC 1 NO/NC + 1 NO/NC-35...+70 -35...+70 -35...+70 -35...+70 -35...+70-40...+85 -40...+85 -40...+85 -40...+85 -40...+8535

Acti 9iC65 系 列 电 气 和 机 械 附 件iC65 系 列 电 气 附 件组 合 表电 气 附 件远 程 控 制指 示 附 件 脱 扣 附 件 ARA 自 动 重 合 闸 或 RCA 远程 控 制位 置左 右 最 大 拼 装 数 量1 iOF/SD+OF+ 1 iOF/SD+OF + 1 (iMX 或 iMN 或 iMSU) –1 iOF+ 1 (iSD 或 iOF 或 iOF/SD+OF)+ 2 (iMX 或 iMN 或 iMSU)iC65/iIDVigi+ + 3x iMSU iC65 Vigi iC65–+ 1 (iSD 或 iOF 或 iOF/SD+OF)+ 1 (iMX 或 iMN 或 iMSU)1 iOF+ 1 (iSD 或 iOF 或 iOF/SD+OF)+iIDiC65Vigi iC65–+ 1 (iSD 或 iOF 或 iOF/SD+OF)+ 1 (iMX 或 iMN 或 iMSU)1 iOF+ 1 (iSD 或 iOF 或 iOF/SD+OF)+ARAiID其 他 可 能 的 连 接 请 参 考 技 术 手 册 。d必 须 先 安 装 脱 扣 附 件 。指 示 附 件 中 必 须 先 安 装 SD。RCA iC65 Vigi iC65接 线类 型 额 定 扭 矩 铜 线 多 电 缆 端 子硬 线 软 线 硬 线 带 箍 线 端 子10 mm4 mmPZ1指 示 附 件 1 Nm 1~4 mm 2 0.5~2.5 mm 2 2 x 2.5 mm 2 2 x 1.5 mm 2脱 扣 附 件 1 Nm 1~6 mm 2 0.5~4 mm 2 2 x 2.5 mm 2 2 x 2.5 mm 236

Acti 9iC65 系 列 电 气 和 机 械 附 件iC65 系 列 机 械 附 件安 装附 件 旋 转 手 柄 插 拔 式 底 座 挂 锁 附 件功 能产 品 号正 面 或 侧 面 安 装可 快 速 更 换 或 拆 装 断 路 器 而 无 需 重 新 接 线● 防 护 等 级 : IP55● 防 护 等 级 : IP20● 安 装 :● 包 括 :○ 手 柄 底 座 安 装 在 设 备 上○ 可 以 卡 装 在 导 轨 上 的 底 座○ 手 柄 安 装 在 配 电 箱 的 正 面 或 侧 面○ 安 装 在 元 件 进 出 线 侧 的 导 电 齿● 当 手 柄 处 于 “ON” 位 时 , 可 以 防 止 配 电 箱 门 被 打 ● 连 接 : 可 以 连 接 35 mm 2 硬 线 或 25 mm 2 软 线开● 安 装 :● 手 柄 可 以 被 锁 定● 可 用 在 普 通 配 电 箱 中● 挂 锁 直 径 : 3-6 mm ( 需 另 行 购 买 )● 用 于 水 平 导 轨● 高 度 178mm● 不 可 与 Vigi iC65 和 电 气 附 件 配 合 使 用A9A27005黑 色 手 柄A9A27006红 色 手 柄A9A27008手 柄 底 座A9A27003( 单 极 )每 包 数 量 1 1 1 1 10适 用 于iC65 ● 2P, 3P, 4P ● ●iC65 + Vigi iC65 ● 2P, 3P, 4P – ●iID – ● ≤63 A ●允 许 断 路 器 被 锁 定 在 “ 断 开 ” 或 “ 闭 合 ”位 置● 挂 锁 直 径 : 3-6 mm● 可 封 装 ( 最 大 直 径 : 1.2 mm)● 即 使 锁 定 在 “ 闭 合 ” 位 , 断 路 器 在 发 生故 障 时 可 脱 扣● 符 合 IEC/EN 60947-2A9A2697037

Acti 9iC65 系 列 控 制 类 产 品RCA 远 程 控 制 附 件RCA 远 程 控 制 系 统 可 以 实 现 下 述 功 能 :● 远 程 闭 合 / 分 断 断 路 器 , 断 路 器 可 配 剩 余 电 流 动 作 保 护 附 件 或 其 它 电 气 附 件● 在 遵 守 现 行 的 安 全 规 程 的 前 提 下 , 实 现 已 脱 扣 断 路 器 的 复 位● 借 助 手 柄 可 实 现 对 断 路 器 的 本 地 控 制● 可 通 过 挂 锁 附 件 确 保 现 场 安 全 操 作在 断 路 器 脱 扣 后 有 2 个 可 选 操 作 :● A: 允 许 远 程 复 位● B: 禁 止 远 程 复 位带 Ti24 接 口 的 RCA 远 程 控 制 附 件 可 以 实 现 下 述 功 能 :● 与 可 编 程 逻 辑 控 制 器 、 监 控 系 统 和 任 何 其 他 的 通 讯 设 备 直 接 连 接 , 输 入 / 输出 端 信 号 为 直 流 24V ( 控 制 信 号 ,OF 和 SD 状 态 指 示 )● 通 过 “OF” 无 电 位 接 触 实 现 远 程 指 示● 提 供 两 种 操 作 模 式 ,“1” 和 “3”产 品 号RCA 远 程 控 制类 型宽 度(9 mm 的 倍 数 )断 路 器电 压1P, 1P+N, 2P无 Ti24 接 口 230 V AC, 50 Hz A9C70112 7有 Ti24 接 口 230 V AC, 50 Hz A9C70122 7断 路 器电 压3P, 4P无 Ti24 接 口 230 V AC, 50 Hz A9C70114 7有 Ti24 接 口 230 V AC, 50 Hz A9C70124 7无 Ti24 接 口图 例类 型应 用OFF禁 用 远 程 控 制自 动 A 允 许 断 路 器 脱 扣 后 远 程 重 合B不 允 许 断 路 器 脱 扣 后 远 程 重 合绿 色 指 示 灯远 程 控 制 功 能 可 用橙 色 指 示 灯远 程 控 制 功 能 关 闭1 (Ti24) 模 式 13 (Ti24) 模 式 3Y1本 地 控 制 的 持 续 信 号Y2 本 地 控 制 的 脉 冲 信 号 或 持 续 信 号 ( 根 据 不 同 的 模 式 )Y3中 央 控 制 的 持 续 信 号有 Ti24 接 口38

Acti 9iC65 系 列 控 制 类 产 品RCA 远 程 控 制 附 件标 准 RCA● 控 制 信 号 由 Y1 和 Y2 端 子 输 入 , 以 后 到 者 为 准 。RCA Ti24iC65RCAY3Ti24(PLC)OF24 V DCRCAY3Ti24OFRCANP Y2 Y1Y1/Y2230 VY1/Y2 1 2230 VRCA Ti24 模 式 1模 式 1: 本 地 远 程 控 制 或 中 央 集 中 控 制 断 路 器 的开 / 合● 来 自 不 同 端 子 的 控 制 信 号 , 以 后 到 者 为 准● Y1: 本 地 远 程 控 制 持 续 信 号● Y2: 本 地 远 程 控 制 脉 冲 信 号● Y3: 中 央 集 中 控 制 持 续 信 号230 V AC24 V0 VY3OFSDTi24RCAOFN P Y2Y111 12 14模 式 3: 中 央 集 中 控 制 断 路 器 的 开 / 合 + 本 地 强 制控 制● 三 种 不 同 的 操 作 位 置 让 RCA 选 择 接 受 中 央 控 制 信 号 还 是 本 地强 制 控 制 信 号● Y1: 本 地 远 程 控 制 持 续 信 号● Y2: 本 地 远 程 控 制 持 续 信 号● Y3: 中 央 集 中 控 制 持 续 信 号RCA Ti24 模 式 3230 V AC24 V0 VY3OFSDTi24RCAOFN P Y2 Y111 12 14Y2 Y1RCARCA 39

Acti 9iC65 系 列 控 制 类 产 品RCA 远 程 控 制 附 件● 操 作 模 式 铅 封● 拉 出 挂 锁 手 柄 , 可 断 开 一 切 远 程 操 控 , 使用 直 径 Ø3-6 mm 的 挂 锁 可 锁 定 在 断 开 位 置● Ti24 接 口 用 于连 接 PLC● 操 作 状态 指 示 灯● 与 断 路 器 电气 附 件 兼 容● 选 择 开 关 用 来 选 择 是否 接 受 远 程 控 制 信 号● 程 序 选 择 旋 钮● 持 续 信 号 或 脉 冲 信 号 输 入● 双 稳 态 模 式 : 失 电 时 可 保 持 在 原 有 状 态图 例类 型应 用+24 V DC 直 流 电 源Y3持 续 信 号SD断 路 器 脱 扣 报 警OF断 路 器 分 / 合 状 态0 V 直 流 电 源Y1持 续 控 制 信 号Y2 持 续 控 制 信 号 或 脉 冲 控 制 信 号 ( 取 决 于 所 选 模 式 )N230 V AC, 50 Hz 电 源POF 断 路 器 状 态 指 示 触 点 ( 开 / 合 )11 12 14指 示 附 件 脱 扣 附 件 RCA 远 程 控 制 iC65 断 路 器 Vigi iC65+ + + + +3 21无 1 (iSD 或 iOF 或 iOF/SD+OF) 1 (iMX 或 iMN 或 iMSU)最 大1 iOF 1 (iSD 或 iOF 或 iOF/SD+OF) 无RCA iC65 Vigi iC6540

Acti 9iC65 系 列 控 制 类 产 品RCA 远 程 控 制 附 件连 接端 子 额 定 扭 矩 铜 线不 带 附 件硬 线 软 线 软 线 带 金 属 环10 mm3.5 mmPZ10.5~6 mm 20.5~4 mm 2电 源 (N/P) 1 Nm 0.5~10 mm 2控 制 信 号 输 入 (Y1/Y2)2 x 0.5~2 x 2.5 mm 2 2 x 0.5~2 x 2.5 mm 2 2 x 0.5~2 x 2.5 mm 28 mm3.5 mm信 号 输 出 (OF) 0.7 Nm 0.5~10 mm 22 x 0.5~2 x 1.5 mm 2 0.5~2.5 mm 22 x 0.5~2 x 1.5 mm 2 0.5~1.5 mm 22 x 0.5~2 x 1.5 mm 2Ti24 接 口 弹 簧 负 载 端 子 0.5~1.5 mm 2 0.5~1.5 mm 2 -10 mm3.5 mm安 装 在 35mm 标 准 导 轨 上安 装 方 向 灵 活IP20IP40技 术 参 数控 制 回 路电 源 电 压 (Ue) (N/P)230 V AC, 50 Hz控 制 电 压 (Uc) 类 型 1 进 线 (Y1/Y2) 230 V AC ( 符 合 IEC 61131-2)最 短 控 制 命 令 持 续 时 间 (Y2)≥200 ms响 应 时 间 (Y2)≤200 ms功 耗≤1 W不 正 常 操 作 ( 例 如 开 合 过 于 频 繁 ) 引 起 控 制 电 路 过 热 时 ,RCA 会 启 动 热 保 护 程 序 并 自 动 复 位 。寿 命 ( 开 - 合 ) (RCA 与 断 路 器 组 合 使 用 )电 气 / 机 械10,000 次指 示 / 远 程 控 制指 示 触 点 输 出最 小24 V AC/DC, 10 mA(OF)最 大230 V AC, 1 A输 入 (Y1/Y2) 230 V AC 5 mATi24 接 口 ( 符 合 IEC 61131)1 类 输 入 (Y3) 24 V DC 5.5 mA输 出 (OF 和 SD) 24 V DC In 最 大 值 : 100 mA附 加 特 性防 护 等 级断 路 器 本 体IP20(IEC 60529)在 配 电 箱 内IP40绝 缘 等 级 : Ⅱ绝 缘 电 压 (Ui)400 V污 染 等 级 (IEC 60947) 3额 定 冲 击 耐 受 电 压 (Uimp)6 kV工 作 温 度-25 o C ... +60 o C存 储 温 度-40 o C ... +70 o C抗 湿 热 性 2 类 ( 温 度 +40˚C 时 , 相 对 湿 度 93 %)41

Acti 9iC65 系 列 控 制 类 产 品RCA 远 程 控 制 附 件重 量 (g)远 程 控 制类 型RCA与 1P, 1P+N, 2P 断 路 器 配 合 使 用 的 RCA 400与 3P, 3P+N, 4P 断 路 器 配 合 使 用 的 RCA 430尺 寸 (mm)4P3P2P (1P+N)1P135117998163 35.57044.5285458097642

Acti 9iC65 系 列 控 制 类 产 品ARA 自 动 重 合 控 制 附 件ARA 重 合 附 件 可 以 实 现 下 述 功 能 :● 在 断 路 器 脱 扣 后 , 实 现 其 自 动 重 合● 使 用 ARA, 可 以 实 现 在 无 人 值 守 场 所 或 偏 远 场 所 的 自 动 控 制● 有 多 种 重 合 程 序 可 选 , 操 作 者 可 根 据 现 场 环 境 的 需 要 自 行 选 择● 使 用 挂 锁 附 件 , 可 确 保 在 维 护 时 的 安 全产 品 号ARA iC65与 iC65 断 路 器 配 合 使 用宽 度(9 mm 的 倍 数 )1P, 1P+N, 2P 可 选 程 序 电 压4 230 V AC, 50 Hz A9C70132 73P, 4P4 230 V AC, 50 Hz A9C70134 7接 线230 V, 50 Hz21 22Locked24 11 12 14RCAOFiC65N P Y2 Y1图 例类 型41应 用程 序 选 择3 2Y1Y2NPLocked21 22 24“ 远 程 ” 禁 止 自 动 重 合远 程 控 制 最 后 一 次 重 合 闸230 V 电 源自 动 重 合 禁 止 指 示 触 点OF 指 示 断 路 器 或 剩 余 电 流 动 作 保 护 断 路 器 的 状 态 ( 开 或 合 )11 12 14指 示 灯 绿 灯 闪 烁 工 作 正 常红 灯 闪 烁 重 合 进 行 中红 灯 固 定 自 动 重 合 禁 止43

Acti 9iC65 系 列 控 制 类 产 品ARA 自 动 重 合 控 制 附 件操 作 原 理根 据 用 户 所 选 择 的 程 序 ,ARA 自 动 重 合 附 件 可 以 进 行 不 同 的 重 合 尝 试 , 包 括 :● 重 合 前 延 时 (TA)● 检 查 时 间 (TB)● 最 大 重 合 次 数如 果 经 过 这 些 重 合 尝 试 , 故 障 依 旧 存 在 , 设 备 会 等 待 手 动 重 合 操 作 , 或 远 程 控 制 最后 一 次 重 合 (Y2)。VTAOFFR( 1 2)RTB操 作 选 择重 合 尝 试 次数iC65 iID TA TB1P, 1P+N, 2P:A9C701323P: A9C701342P: A9C70342 2P: A9C703324P: A9C70334重 合 前 延 时 检 测 时 间 最 后 一 次 重 合Y2程 序 - 1 程 序 4 程 序● - ● 短 周 期 1 60 秒 6 分 钟 禁 止 后4 132413 2● - ● 3 60 秒3 分 钟3 分 钟2 分 钟6 分 钟6 分 钟4343434312121212● - - 长 周 期固 定 时 间● - - 长 周 期累 进 时 间- - ● 长 周 期固 定 时 间- ● ● 长 周 期累 进 时 间5 60 秒3 分 钟3 分 钟3 分 钟3 分 钟5 60 秒3 分 钟4 分 钟5 分 钟6 分 钟5 60 秒4 分 钟10 分 钟1 小 时6 小 时15 20 秒40 秒3 分 钟3 分 钟...2 分 钟6 分 钟6 分 钟6 分 钟6 分 钟2 分 钟6 分 钟8 分 钟10 分 钟12 分 钟2 分 钟3 分 钟6 分 钟10 分 钟10 分 钟30 分 钟30 分 钟...每 周 期44

Acti 9iC65 系 列 控 制 类 产 品ARA 自 动 重 合 控 制 附 件● 密 封 罩● 指 示 ARA 操 作 状 态● 通 过 内 置 的 挂 锁 装 置 (Ø3-6 mm),可 确 保 维 护 安 全● 4 个 预 定 义程 序● 断 路 器 或 剩 余 电 流 动 作 保护 断 路 器 的 手 动 控 制 优 先 级高 于 自 动 控 制● 自 动 重 合 禁 止 后 , 手 动 远 程控 制 最 后 一 次 重 合 闸 (Y2)● 远 程 禁 止 重 合 闸● 禁 止 自 动 重 合 (auto-OFF)和 复 位 (Reset)● 双 稳 态 操 作 : 失 电 时 可 保持 原 状 态指 示 附 件 脱 扣 附 件 ARA 远 程 控 制 iC65 或 iID Vigi iC65 附 加 RCD+ + + + +3 21无 1 (iSD 或 iOF 或 iOF/SD+OF) 1 (iMX 或 iMN 或 iMSU)最 大1 iOF 1 (iSD 或 iOF 或 iOF/SD+OF) 无ARAiC65Vigi iC65iID45

Acti 9iC65 系 列 控 制 类 产 品ARA 自 动 重 合 控 制 附 件连 接端 子 额 定 扭 矩 铜 线不 带 附 件硬 线 软 线 软 线 带 金 属 环10 mm3.5 mmPZ1电 源 (N/P) 1 Nm 0.5~10 mm 20.5~6 mm 20.5~4 mm 22 x 0.5~2 x 2.5 mm 2 2 x 0.5~2 x 2.5 mm 2 2 x 0.5~2 x 2.5 mm进 线 (Y1/Y2)2出 线 (OF/Locked) 0.7 Nm 0.5~2.5 mm 22 x 0.5~2 x 1.5 mm 2 0.5~2.5 mm 22 x 0.5~2 x 1.5 mm 2 0.5~1.5 mm 22 x 0.5~2 x 1.5 mm 28 mm3.5 mm安 装 在 35mm 标 准 导 轨 上安 装 方 向 灵 活IP20IP40技 术 参 数控 制 回 路电 源 电 压 (Ue) (N/P)230 V AC, 50 Hz控 制 电 压 (Uc) 类 型 1 进 线 (Y1/Y2) 230 V AC ( 符 合 IEC 61131-2)最 短 控 制 命 令 持 续 时 间 (Y2)≥200 ms响 应 时 间 (Y2)≤200 ms功 耗≤1 W不 正 常 操 作 ( 例 如 开 合 过 于 频 繁 ) 引 起 控 制 电 路 过 热 时 ,ARA 会 启 动 热 保 护 程 序 并 自 动 复 位 。寿 命 ( 开 - 合 ) (ARA 与 断 路 器 组 合 使 用 )电 气5,000 次指 示 / 远 程 控 制指 示 触 点 输 出最 小24 V AC/DC, 10 mA(OF/ 锁 定 )最 大230 V AC, 1 A输 入 (Y1/Y2) 230 V AC 5 mA附 加 特 性防 护 等 级断 路 器 本 体IP20(IEC 60529)在 配 电 箱 内IP40绝 缘 等 级 : Ⅱ绝 缘 电 压 (Ui)400 V污 染 等 级 (IEC 60947) 3额 定 冲 击 耐 受 电 压 (Uimp)6 kV工 作 温 度-25 o C ... +60 o C存 储 温 度-40 o C ... +70 o C抗 湿 热 性 2 类 ( 温 度 +40˚C 时 , 相 对 湿 度 93 %)46

Acti 9iC65 系 列 控 制 类 产 品ARA 自 动 重 合 控 制 附 件重 量 (g)自 动 重 合类 型ARA与 iC65 1P, 1P+N, 2P 断 路 器 配 合 使 用 440与 iC65 3P, 4P 断 路 器 配 合 使 用 470尺 寸 (mm)4P3P2P (1P+N)1P135117998163 35.57044.5285458097647

技 术 参 考 资 料脱 扣 曲 线iC65N/H/L 额 定 电 流 1~4AB 曲 线C 曲 线100010001001001010t(s)t(s)110,10,10,010,010,0011I / In100,0011I / In10D 曲 线1000iC65N/H 系 列 断 路 器B、C 和 D 型 脱 扣 曲 线 , 符 合 IEC60898 标 准 , 其 瞬 时 磁 脱 扣 动 作 范 围如 下 :B 型 曲 线 : (3-5) InC 型 曲 线 : (5-10) InD 型 曲 线 : (10-14) Int(s)100101iC65L 系 列 断 路 器C 和 D 型 脱 扣 曲 线 , 符 合 IEC60947-2 标 准 , 其 瞬 时 磁 脱 扣 动 作 范 围如 下 :C 型 曲 线 : 8In±20%D 型 曲 线 : 12In±20%0,10,010,0011I / In10在 30˚C 环 境 温 度 下 的 脱 扣 时 间 ( 最 小 , 最 大 ),GB10963。48

技 术 参 考 资 料脱 扣 曲 线iC65N/H/L 额 定 电 流 6~63AB 曲 线C 曲 线100010001001001010t(s)t(s)110,10,10,010,010,0011I / In100,0011I / In10D 曲 线1000iC65N/H 系 列 断 路 器B、C 和 D 型 脱 扣 曲 线 , 符 合 IEC60898 标 准 , 其 瞬 时 磁 脱 扣 动 作 范 围如 下 :B 型 曲 线 : (3-5) InC 型 曲 线 : (5-10) InD 型 曲 线 : (10-14) Int(s)100101iC65L 系 列 断 路 器C 和 D 型 脱 扣 曲 线 , 符 合 IEC60947-2 标 准 , 其 瞬 时 磁 脱 扣 动 作 范 围如 下 :C 型 曲 线 : 8In±20%D 型 曲 线 : 12In±20%0,10,010,0011I / In10在 30˚C 环 境 温 度 下 的 脱 扣 时 间 ( 最 小 , 最 大 ),GB10963。49

技 术 参 考 资 料脱 扣 曲 线iC65N-K 系 列 断 路 器C 型 脱 扣 曲 线 , 符 合 IEC60898 标 准 , 其 瞬 时 磁 脱 扣 动作 范 围 如 下 :C 型 曲 线 :(5-10) IniC65N-KC 曲 线1000050001H20001000500t (s)2001005020105210.50.20.10.050.020.010.0050.0020.0010.51 2 3 4 5 7 10 20 30 50 70 100 200 I/In50

技 术 参 考 资 料限 流Isc Isc限 流 技 术 是 由 施 耐 德 电 气 提 出 并 于 1930 年 首 先 用 于 直 流 系 统 ,1954 年 引 入 交 流 系统 。 限 流 技 术 的 核 心 是 当 短 路 发 生 时 , 依 靠 限 流 型 保 护 装 置 的 快 速 分 断 从 而 使 实 际故 障 电 流 大 大 低 于 预 期 短 路 电 流 。 Isc Isc● 限 流 原 理小 型 断 路 器 的 保 护 功 能 是 防 止 电 导 体 和 电 气 设 备 不 受 热 应 力 和 动 应 力 的 破 坏 。 根 据焦 耳 定 律 , 通 过 断 路 器 的 能 量 积 分 公 式 为 : IsctcI 2 scA 2t由 公 式 可 以 看 出 通 过 断 路 器 的 能 量 依 赖 于 其 通 过 的 电 流 和 时 间 , 断 路 器 分 断 时 间 越快 , 通 过 断 路 器 的 能 量 越 小 , 同 时 断 路 器 的 动 作 时 间 越 快 也 就 意 味 着 分 断 的 电 流 越小 , 能 量 会 进 一 步 降 低 。为 什 么 断 路 器 的 分 断 速 度 越 快 , 其 分 断 的 电 流 就 越 小 呢 ?我 们 知 道 , 断 路 器 在 正 常 工 作 时 其 额 定 电 流 较 小 , 而 短 路 时 短 路 点 预 期 的 最 大 短 路电 流 有 效 值 达 数 千 安 或 十 几 千 安 , 但 实 际 上 发 生 短 路 时 短 路 电 流 总 是 由 正 常 工 作 电流 连 续 上 升 至 短 路 电 流 值 , 此 过 程 总 需 要 一 定 的 时 间 , 而 小 型 断 路 器 动 作 速 度 快 ,会 在 电 流 上 升 到 最 大 值 之 前 将 断 路 器 断 开 。 因 此 , 断 路 器 反 应 的 速 度 越 快 其 分 断 的电 流 就 越 小 , 通 过 断 路 器 的 能 量 就 越 低 , 限 流 能 力 也 就 越 好 。● 限 流 等 级○ 一 级 限 流 : I 2 t 允 许 为 一 个 正 弦 整 半 波 能 量○ 二 级 限 流 : I 2 t 允 许 为 一 个 正 弦 整 半 波 能 量 的 1/3○ 三 级 限 流 : I 2 t 允 许 为 一 个 正 弦 整 半 波 能 量 的 1/10t51

技 术 参 考 资 料限 流iC65N1P / 3P / 4P 断 路 器限 流 曲 线230 V 单 相 系 统 或 400 V 三 相 系 统 (TN 或 TT 接 地 系 统 )热 应 力 曲 线100100000010 ms(kA)Peak current10150 - 6332 -4020 -256 8 16-1042 -3Limited energy ( A ²s )1000001000050 -6332 -4020 -25168 -10642 -310000,10,010,11Courant présumé (kA)101001000,010,11Courant présumé (kA ef f.)101002P 断 路 器限 流 曲 线热 应 力 曲 线100100000010 ms100000(kA)Peak current10150 - 6332 - 4020 -25168 -10642 -3Limited energy ( A ²s )10000100050 -6332 -4020 -25168 -10642 -30,10,010,11Courant présumé (kA)101001000,010,11Courant présumé (kA ef f.)1010052

技 术 参 考 资 料限 流iC65H1P / 3P / 4P 断 路 器限 流 曲 线热 应 力 曲 线100100000010 ms(kA)Peak current10150 -6332 -4020 -25166 8 -10Limited energy ( A ²s )10000042 -3 1000050 -6332 -4020 -25168 -10642 -310000,10,010,11Prospective current (kA rms)101000,010,1110Prospective current (kA rms)1002P 断 路 器限 流 曲 线热 应 力 曲 线100100000010 ms(kA)Peak current10150 - 6332 - 4020 -25168 -10642 -3Limited energy ( A ²s )10000010000100050 -6332 -4020 -25168 -10642 -30,10,010,11Prospective current (kA rms)101000,010,11Prospective current (kA rms)1010053

技 术 参 考 资 料限 流iC65L1P / 3P / 4P 断 路 器限 流 曲 线热 应 力 曲 线100100000010 ms(kA)Peak current10150 -6332 -4020 -25166 8 -1042 -3Limited energy ( A ²s )1000001000050 -63 32 -4020 -25168 -10642 -310000,10,010,11Prospective current (kA rms)101001000,010,1110Prospective current (kA rms)1002P 断 路 器限 流 曲 线热 应 力 曲 线100100000010 ms(kA)Peak current10150 -6332 -4020 -25168 -10642 -3Limited energy ( A ²s )10000010000100050 -63 32 -4020 -25168 -10642 -30,10,010,11Prospective current (kA rms)101001000,010,1110Prospective current (kA rms)10054

技 术 参 考 资 料限 流iC65N-K1P / 2P / 3P / 4P 断 路 器限 流 曲 线热 应 力 曲 线5107532A25A5 s10ms20A6 10516 A10A10 5510 46 A25-32A20-16A10A6A5A 2 s10 3510 2510 1510 0510-1510 0 10 1 10 2 10 3 10 410 -2 10 5 55 5 5 5 5A eff / rms555

技 术 参 考 资 料直 流 应 用直 流 应 用 (DC)分 断 能 力 Icu ( 根 据 IEC 60947-2)使 用 分 断 能 力 (Ics)工 作 电 压 (Ue)电 压 范 围 12~72 V 100~133 V 220~250 V极 数 1P 2P ( 串 联 ) 3P ( 串 联 ) 4P ( 串 联 )iC65N 1~63 A 6 kA 6 kA 6 kA 6 kA 100% IcuiC65H 1~63 A 10 kA 10 kA 10 kA 10 kAiC65L 1~63 A 15 kA 15 kA 15 kA 15 kA直 流 应 用 选 择 断 路 器 的 主 要 依 据 :● 额 定 电 流 取 决 于 负 载 功 率● 额 定 电 压 决 定 分 断 的 串 联 极 数● 安 装 点 最 大 短 路 电 流 决 定 分 断 能 力● 电 网 类 型 ( 如 下 所 示 )系 统 类 型 接 地 系 统 不 接 地 系 统直 流 电 源 的 一 极 接 地直 流 电 源 的 中 心 接 地各 种 故 障 类 型故 障 影 响 故 障 A 最 大 Isc Isc 接 近 最 大 Isc 无 影 响只 对 正 极 只 对 正 极 , 电 压 U/2故 障 B 最 大 Isc 最 大 Isc 最 大 Isc包 括 两 极 包 括 两 极 包 括 两 极故 障 C 无 影 响 与 故 障 A 相 同 , 但 只 对 负 极 无 影 响最 严 重 情 况 故 障 A 故 障 A 和 C 故 障 B分 断 极 情 况 可 在 正 极 串 联 , 在 两 极 , 断 路 器 必 须 能 在 U/2 时 需 执 行 分 断 的 断 路 器 在 两 电 极共 同 执 行 分 断 分 断 最 大 Isc 间 平 均 分 配计 算 电 池 两 端 的 短 路 电 流 (Isc)当 两 端 发 生 短 路 时 , 电 池 放 电 , 电 流 由 欧 姆 定律 给 出 :Isc = Vb / Ri当 Vb = 最 大 放 电 电 压 ( 电 池 100% 充 电 )。Ri = 内 部 电 阻 等 同 于 电 池 电 阻 的 总 和 ( 根 据 电池 容 量 , 通 常 由 制 造 厂 给 定 )。举 例具 有 下 列 特 性 的 电 池 端 子 短 路 电 流 的 计 算 :● 容 量 : 500Ah● 最 大 放 电 电 压 : 240V (110x2.2V / 个 )● 放 电 电 流 : 300A● 内 部 电 阻 : 每 个 电 池 0.5mWRi=110 x 0.5 x 10 -3 = 55 x 10 -3 WIsc=240 / (55 x 10 -3 ) = 4.4 kA上 述 计 算 表 明 , 短 路 电 流 很 弱 。注 示 : 如 果 未 给 出 内 部 电 阻 , 可 用 下 面 的 近 似公 式 :Isc = kC, 其 中 C 是 安 培 · 小 时 的 电 池 容 量 ,k 是接 近 10 的 系 数 , 通 常 不 会 大 于 20。240 V DC300 A500 AhRi= 0.5 mW/ 电 池例 1确 定 在 125V 直 流 电 网 中 一 个 40A 支 路 的 保 护 ,这 个 直 流 电 网 负 极 接 地 ,Isc 为 15kA。例 2确 定 在 250V 直 流 电 网 中 有 一 个 50A 支 路 的 保护 , 这 个 电 网 中 心 接 地 ,Isc 为 15kA。例 3确 定 在 60V 直 流 电 网 中 有 一 个 40A 支 路 的 保护 , 这 个 直 流 电 网 不 接 地 , 并 且 Isc 为 15kA。+125 V =-+250V =-+60V =-C65H3P40AC65L-DC2P40AC120L2P100AC65H2P40AC65L-DC2P40A负 载负 载负 载负 载负 载由 于 负 极 接 地 , 故 断 路 器 应 连 接 到 电 网 正 极 才能 满 足 分 断 的 要 求 。 故 可 选 择 C65H-DC, 40A,2P。 考 虑 到 负 极 的 隔 离 要 求 , 可 选 择 3P 断 路器 , 其 中 2P 用 于 正 极 ,1P 用 于 负 极 , 如 C65H,40A, 3P, 如 上 图 所 示 。每 极 最 大 电 压 U/2 = 125V。根 据 图 表 每 极 可 采 用 C120 (15kA,1P,125V), 根据 要 求 断 路 器 四 个 极 串 联 时 , 必 须 在 电 压 为250V 时 , 可 分 断 15kA 电 流 。根 据 图 表 可 采 用 C65H 断 路 器 (20kA,1P,60V) 或C65L-DC (20kA,1P,60V)。 考 虑 到 隔 离 要 求 ,上 图 采 用 2P 断 路 器 , 其 中 一 极 连 入 电 网 正极 , 另 一 极 连 入 负 极 。56

技 术 参 考 资 料级 联什 么 是 级 联 ?级 联 是 利 用 给 定 点 断 路 器 的 限 流 能 力 , 允 许 安 装 低 分 断 能 力 即 低 成 本 的 下 级 断 路器 。上 级 Compact NSX 断 路 器 相 当 于 限 制 短 路 电 流 的 屏 障 。 如 此 , 分 断 能 力 低 于 安 装 点预 期 短 路 电 流 的 下 级 断 路 器 也 可 在 正 常 分 断 环 境 下 运 行 。由 于 短 路 电 流 被 限 流 型 断 路 器 限 制 , 所 以 级 联 适 用 于 所 有 的 下 级 配 电 装 置 , 而 不 止限 于 相 邻 的 上 下 级 。级 联 的 广 泛 应 用通 过 级 联 , 装 置 可 安 装 在 不 同 的 开 关 柜 中 。 因 此 通 常 情 况 下 , 级 联 指 的 是 可 安 装 分断 能 力 低 于 该 安 装 点 预 期 短 路 电 流 的 各 种 断 路 器 组 合 。 当 然 , 上 级 断 路 器 的 分 断 能力 需 大 于 或 等 于 安 装 点 的 预 期 短 路 电 流 。两 台 断 路 器 在 级 联 配 置 中 的 组 合 由 下 列 标 准 保 证 :● IEC 60947-2● NF C 15-100, §434.3.1 ( 安 装 )两 台 断 路 器 之 间 的 配 合只 要 安 装 了 所 需 分 断 能 力 的 上 级 断 路 器 , 即 可 允 许 使 用 分 断 能 力 低 于 预 期 短 路 电 流的 下 级 断 路 器 。在 这 种 情 况 下 , 两 种 装 置 的 特 性 必 须 以 一 定 的 方 式 配 合 , 即 通 过 上 级 断 路 器 的 能 量不 能 超 过 下 级 断 路 器 和 被 保 护 电 缆 的 承 受 能 量 。级 联 只 能 通 过 实 验 室 实 验 确 定 且 只 能 通 过 断 路 器 制 造 商 组 合 。级 联 和 保 护 选 择 性在 级 联 方 案 中 , 因 为 有 双 旋 转 快 速 分 断 技 术 , 选 择 性 仍 得 以 保 留 , 在 有 些 情 况 下 甚至 得 以 提 升 。级 联 表施 耐 德 电 气 的 级 联 表 格 为 :● 基 于 计 算 得 出 ( 受 上 级 断 路 器 限 制 后 的 能 量 和 下 级 断 路 器 最 大 允 许 热 应 力 之 间 的 比较 )● 根 据 IEC947-2 标 准 由 实 验 得 出后 面 的 表 列 出 了 220/240V,400/415V 和 440V 配 电 系 统 下 上 级 Compact 断 路 器 和 下级 Acti 9,Compact 断 路 器 间 及 上 级 Masterpact 和 下 级 Compact 间 的 级 联 可 能 性 。57

技 术 参 考 资 料级 联在 三 相 网 络 中 保 护 单 相 电 路● 当 下 级 断 路 器 是 1P, 1P+N, 3P 或 4P 的 时 候 , 由 于 级 联 作 用 而 增 强 的 分 断 能 力 请 参考 :380/415V 额 定 电 压 下 的 级 联 表 格 。● 当 下 级 断 路 器 为 2P 的 时 候 ( 上 级 为 2P 或 4P 断 路 器 ), 由 于 级 联 作 用 而 增 强 的 分 断 能力 请 参 考 :220/240V 额 定 电 压 下 的 级 联 表 格 。三 级 级 联 的 例 子考 虑 三 台 断 路 器 A, B, C 串 联 , 在 下 述 两 种 情 况 下 可 实 现 级 联 。● 上 级 设 备 A 与 B 和 C 级 联 配 合 ( 即 使 B 和 C 之 间 不 满 足 级 联 条 件 ) 只 需 检 查 A+B 和 A+C 有必 需 的 分 断 能 力 就 可 以 了 。● 每 对 连 接 设 备 相 互 配 合 , 也 就 是 说 A 与 B 和 B 与 C ( 即 使 A 和 C 之 间 不 满 足 级 联 条 件 ),只 需 检 查 A+B 和 B+C 有 必 需 的 分 断 能 力 就 可 以 了 。 上 级 断 路 器 A 是 NSX250L ( 分 断 能NSX100F63 AiC65L25 AIsc = 26 kA力 150kA), 其 输 出 端 的 预 期 短 路 电 流 Isc 为 80kA, 断 路 器 B 可 用 NSX100F( 分 断 能 力36kA), 其 输 出 端 的 预 期 短 路 电 流 为 40kA, 但 经 与 上 级 断 路 器 NSX250L 的 级 联 配合 , 其 分 断 能 力 增 强 为 150kA。断 路 器 C 可 用 iC65L ( 分 断 能 力 为 15kA), 其 输 出 端 预 期 短 路 电 流 为 24kA, 但 经 与 上 级断 路 器 NSX250L 的 级 联 配 合 , 其 分 断 能 力 增 强 为 30kA。请 注 意 :iC65L 与 上 级 断 路 器 NSX100F 的 级 联 配 合 , 增 强 的 分 断 能 力 为 20kA, 但 :● A+B = 150kA● A+C = 30kA58

技 术 参 考 资 料级 联 , 电 网 电 压 380/415 V上 级 断 路 器 : iDPN, iC65, C120, NG125下 级 断 路 器 : iDPN, iC65, C120, NG125上 级 断 路 器 iC65N iC65H iC65L C120H C120L NG125H NG125LiDPNN y 25 A 32/40 A 50/63 A10 15 25 20 15 10 15 36 50下 级 断 路 器增 强 的 分 断 能 力 (kA rms)iDPNa 10 10 20 15 10 10 10 15 20iDPNN 15 25 20 15 15 20 25iC65N y 25 A 15 25 20 15 15 25 25iC65N 32 A~40 A 15 20 15 15 25 25iC65N 50 A~63 A 15 15 25 25iC65H y 25 A 25 36 36iC65H 32 A~40 A 36 36iC65H 50 A~63 A 36 36iC65L y 25 A 36 40iC65L 32 A~40 A 36 40iC65L 50 A~63 A 36 36C120N 15 25 36C120H 15 25 36NG125N 36 36NG125H 5059

技 术 参 考 资 料级 联 , 电 网 电 压 380/415 V上 级 断 路 器 : Compact NSX100-160下 级 断 路 器 : iDPN, iC65, C120, NG125,Compact NSX100-160上 级 断 路 器 NSX100F NSX100N NSX100H NSX100S NSX100L分 断 能 力 (kA rms) 36 50 70 100 150下 级 断 路 器增 强 的 分 断 能 力 (kA rms)iDPNa 10 10 10 10 10iDPNN 15 15 15 15 15iC65N 25 30 30 30 30iC65H y 40 A 36 40 40 40 40iC65H 50 A~63 A 36 36 36 36 36iC65L y 25 A 36 40 40 40 40iC65L 32 A~40 A 36 40 40 40 40iC65L 50 A~63 A 36 36 36 36 36C120H 25 25 25 25 25C120L 25 25 25 25 25NG125H 40 50 70 100NG125L 70 100 150NSX100F 50 70 100 150NSX100N 70 100 150NSX100H 100 150NSX100S 150NSX100L 150上 级 断 路 器 NSX160F NSX160N NSX160H NSX160S NSX160L分 断 能 力 (kA rms) 36 50 70 100 150下 级 断 路 器增 强 的 分 断 能 力 (kA rms)iDPNa 10 10 10 10 10iDPNN 15 15 15 15 15iC65N 25 30 30 30 30iC65H y 40 A 36 40 40 40 40iC65H 50 A~63 A 30 30 30 30 30iC65L y 25 A 36 40 40 40 40iC65L 32 A~40 A 36 40 40 40 40iC65L 50 A~63 A 30 36 36 36 36C120H 25 25 25 25 25C120L 25 25 25 25 25NG125H 40 50 70 100NG125L 50 70 100 150NSX100F 50 70 100 150NSX100N 70 100 150NSX100H 100 150NSX100S 150NSX160F 50 70 100 150NSX160N 70 100 150NSX160H 100 150NSX160S 15060

技 术 参 考 资 料级 联 , 电 网 电 压 380/415 V上 级 断 路 器 : Compact NSX250-630下 级 断 路 器 : iDPN, iC65, C120, NG125,Compact NSX100-250上 级 断 路 器 NSX250F NSX250N NSX250H NSX250S NSX250L分 断 能 力 (kA rms) 36 50 70 100 150下 级 断 路 器增 强 的 分 断 能 力 (kA rms)iDPNa 10 10 10 10 10iDPNN 15 15 15 15 15iC65N y 40 A 25 30 30 30 30iC65N 50 A~63 A 25 25 25 25 25iC65H y 40 A 30 30 30 30 30iC65H 50 A~63 A 25 30 30 30 30iC65L y 25 A 30 36 36 36 36iC65L 32 A~40 A 30 30 30 30 30iC65L 50 A~63 A 25 25 25 25 25C120H 25 25 25 25 25C120L 25 25 25 25 25NG125H 40 50 70 100NG125L 50 70 100 150NSX100F 50 70 100 150NSX100N 70 100 150NSX100H 100 150NSX100S 150NSX160F 50 70 100 150NSX160N 70 100 150NSX160H 100 150NSX160S 150NSX250F 50 70 100 150NSX250N 70 100 150NSX250H 100 150NSX250S 150上 级 断 路 器 NSX400F NSX400N NSX400H NSX400S NSX400L NSX630F NSX630N NSX630H NSX630S NSX630L分 断 能 力36 50 70 100 150 36 50 70 100 150(kA rms)下 级 断 路 器 增 强 的 分 断 能 力 (kA rms)NSX100F 50 70 100 150 50 70 100 150NSX100N 70 100 150 70 100 150NSX100H 100 150 100 150NSX100S 150 150NSX160F 50 70 100 150 50 70 100 150NSX160N 70 100 150 70 100 150NSX160H 100 150 100 150NSX160S 150 150NSX250F 50 70 100 150 50 70 100 150NSX250N 70 100 150 70 100 150NSX250H 100 150 100 150NSX250S 150 150NSX400F 50 70 100 150 50 70 100 150NSX400N 70 100 150 70 100 150NSX400H 100 150 100 150NSX400S 150 150NSX630F 50 70 100 150NSX630N 70 100 150NSX630H 100 150NSX630S 15061

技 术 参 考 资 料级 联 , 电 网 电 压 380/415 V上 级 断 路 器 : Compact NS630b-1600, Masterpact MT下 级 断 路 器 : Compact NSX100-630,Compact NS630b-1600上 级 断 路 器分 断 能 力(kA rms)NS630bNto NS1600NNS630b H NS630b L NS800 H NS1000 H NS1250HNS1600H50 70 150 70 70 70 150Masterpact MT L1下 级 断 路 器 增 强 的 分 断 能 力 (kA rms)NSX100F 50 70 150 70 70 70NSX100N 70 150 70 70 70NSX100H 150NSX100S 150NSX100LNSX160F 50 70 150 70 70 70NSX160N 70 150 70 70 70NSX160H 150NSX160S 150NSX160LNSX250F 50 70 150 70 70 70NSX250N 70 150 70 70 70NSX250H 150NSX250S 150NSX250LNSX400F 50 70 150 70 70 70NSX400N 70 150 70 70 70NSX400H 150NSX400S 150NSX400LNSX630F 50 70 150 70 70 70NSX630N 70 150 70 70 70NSX630H 150NSX630S 150NSX630LNS630bN 70 150 70 70 70 65NS630bH 150NS800N 70 70 70 65NS800HNS1000N 70 70 65NS1000HNS1250N 70 65NS1600N 6562

技 术 参 考 资 料保 护 选 择 性保 护 选 择 性 非 常 重 要 , 必 须 从 电 气 系 统 设 计 的 一 开 始 就 加 以 考 虑 , 以 最 大 限 度 保 障供 电 连 续 性 , 比 如 工 业 生 产 线 。 正 因 为 其 重 要 性 , 必 须 要 把 保 护 选 择 性 作 为 电 气 设计 的 最 基 本 要 求 。不 能 保 障 选 择 性 的 工 业 系 统 包 含 了 一 系 列 的 潜 在 风 险 :● 耽 误 交 货 期● 生 产 中 断 , 造 成 :○ 成 品 损 失○ 可 能 破 坏 生 产 设 备● 重 启 设 备 造 成 能 量 浪 费● 关 停 重 要 的 安 全 设 备 , 比 如 润 滑 液 泵 、 排 烟 机 等什 么 是 选 择 性 ?选 择 性 指 自 动 保 护 装 置 之 间 的 协 调 配 合 , 使 电 网 任 意 点 的 故 障 可 以 并 仅 由 故 障 直 接上 一 级 的 断 路 器 排 除 。● 完 全 选 择 性故 障 点 的 所 有 故 障 电 流 值 , 从 过 载 到 非 电 阻 性 短 路 电 流 , 均 由 断 路 器 D2 打 开 ,D1 保持 闭 合 。● 部 分 选 择 性如 果 全 短 路 故 障 电 流 情 况 下 , 不 能 满 足 完 全 选 择 性 , 但 是 可 能 在 某 一 较 低 故 障 值 时( 选 择 性 极 限 值 ) 上 、 下 级 具 有 选 择 性 , 则 称 为 部 分 选 择 性 。● 无 选 择 性故 障 发 生 时 ,D1 和 D2 断 路 器 都 打 开 。63

技 术 参 考 资 料保 护 选 择 性对 于 Masterpact MT 断 路 器 来 说 全 选 择 性 是 一 个 标 准对 于 Masterpact MT 断 路 器 全 选 择 性 是 一 个 标 准 , 由 于 创 新 的 设 计 和 控 制 单 元 的 出 色性 能 ,Masterpact MT 空 气 断 路 器 与 下 级 直 到 630A 的 Compact NSX 都 能 实 现 完 全 选 择性 。自 然 的 选 择 性 规 则因 为 Compact NSX 采 用 双 旋 转 快 速 分 断 技 术 , 施 耐 德 电 气 的 断 路 器 组 合 提 供 优 越 的保 护 选 择 性三 种 选 择 性 原 理 为 :● 电 流 选 择 性● 时 间 选 择 性● 能 量 选 择 性过 载 保 护 : 电 流 选 择 性如 果 脱 扣 器 长 延 时 整 定 之 比 大 于 1.6( 配 电 保 护 ) 的 话 , 保 护 满 足 选 择 性 。低 短 路 电 流 保 护 : 时 间 选 择 性在 此 情 况 下 , 上 级 断 路 器 的 脱 扣 应 稍 微 延 时 , 以 使 下 级 断 路 器 先 脱 扣 。 如 果 短 路 保 护 的 电 流 整定 值 之 比 大 于 1.5 的 话 , 能 保 证 保 护 的 选 择 性 。大 短 路 电 流 保 护 : 能 量 选 择 性此 原 理 结 合 了 Compact NSX 优 异 限 流 能 力 和 能 量 脱 扣 技 术 。 当 两 个 断 路 器 检 测 到 大 短 路 电 流时 , 下 级 断 路 器 快 速 限 流 , 上 级 断 路 器 产 生 的 能 量 不 足 以 引 起 能 量 脱 扣 。 这 就 保 证 了 完 全 的 选择 性 。当 断 路 器 的 额 定 电 流 之 间 的 比 值 大 于 2 时 , 能 确 保 选 择 性 。(1) MT L1 例 外 , 请 参 考 Masterpact MT 相 关 资 料 。64

技 术 参 考 资 料保 护 选 择 性如 何 使 用 选 择 性 表● 两 台 配 电 断 路 器 之 间 的 选 择 性当 两 台 断 路 器 之 间 具 有 完 全 选 择 性 时 , 标 有 T 符 号 ; 当 选 择 性 是 局 部 时 , 表 格 列 出 能确 保 选 择 性 的 最 大 故 障 电 流 值 。 对 于 大 于 此 值 的 故 障 电 流 , 两 台 断 路 器 可 能 同 时 脱扣 。两 台 配 电 断 路 器 之 间 的 选 择 性必 要 条 件表 中 所 列 值 在 下 列 工 作 电 压 下 有 效 :220,380,415 和 440V。对 于 Acti 9 系 列 小 型 断 路 器 , 根 据 下 级 断 路 器 的 极 数 不 同 , 施 耐 德 电 气 提 供 了 两 类 表格 :下 级 电 路 是 单 相 电 路 情 况 下 , 无 论 上 级 电 路 为 单 相 或 三 相 , 相 应 的 选择 性 表 格 由 左 边 图 片 标 识 。2P上 下 级 电 路 都 为 三 相 电 路 情 况 下 , 相 应 的 选 择 性 表 格 由 左 边 图 片 标识 。3P/4P上 级 断 路 器 下 级 断 路 器 壳 架 电 流上 级 / 下 级热 保 护 电 流 Ir上 级 / 下 级TM TM or Acti 9 u 2.5 u 1.6 u 2Micrologic u 2.5 u 1.6 u 1.5Micrologic TM or Acti 9 u 2.5 u 1.6 u 1.5Micrologic u 2.5 u 1.3 u 1.5上 述 条 件 可 以 确 保 上 下 级 断 路 器 的 脱 扣 曲 线 没 有 重 叠 。 可 以 通 过 Curve Direct 软 件 来 进 一 步 检 查 脱 扣 曲 线 。磁 保 护 电 流 Im上 级 / 下 级65

技 术 参 考 资 料保 护 选 择 性 ,240 V 2P上 级 断 路 器 : C120H/L, NG125H/L, C 曲 线下 级 断 路 器 : iC65N/H/L, B, C, D 曲 线2P下 级 断 路 器选 择 性 (A)iC65N/H/LB 曲 线选 择 性 (A)iC65N/H/LC 曲 线选 择 性 (A)iC65N/H/LD 曲 线上 级 断 路 器 C120H/L, NG125H/LC 曲 线In (A) 10 16 20 25 32 40 50 63 80 100 125In (A)1 870 T T T T T T T T T T2 210 1700 3700 10000 T T T T T T T3 80 610 1200 4300 T T T T T T T4 80 280 520 960 3600 13000 T T T T T6 80 190 260 460 1500 2700 6400 9000 9000 T T8 130 160 200 1000 1400 3000 4500 4700 9000 T10 130 160 200 890 1100 2500 3500 3700 6600 T16 630 620 1400 2000 2000 3400 510020 450 480 1100 1300 1400 2200 340025 320 930 1000 1100 1800 260032 930 1100 1400 210040 960 1400 190050 960 1300 180063 18001 870 T T T T T T T T T T2 210 1700 3700 10000 T T T T T T T3 80 610 1200 4300 T T T T T T T4 80 280 520 960 3600 13000 T T T T T6 190 260 460 1500 2700 6400 9000 9000 T T8 260 460 1500 2700 3000 4500 4700 9000 T10 200 890 1100 2500 3500 3700 6600 T16 620 1400 2000 2000 3400 510020 1100 1300 1400 2200 340025 1000 1100 1800 260032 1100 1400 210040 1400 190050 1800631 870 T T T T T T T T T T2 210 1700 3700 10000 T T T T T T T3 80 610 1200 4300 T T T T T T T4 280 520 960 3600 13000 T T T T T6 260 460 1500 2700 6400 9000 9000 T T8 460 1500 2700 3000 4500 4700 9000 T10 890 1100 2500 3500 3700 6600 T16 1400 2000 2000 3400 510020 1300 1400 2200 340025 1100 1800 260032 1400 210040 190050T 在 下 级 断 路 器 分 断 能 力 范 围 内 满 足 完 全 选 择 性 。4000 选 择 性 限 值 = 4 kA。无 选 择 性 。66

技 术 参 考 资 料保 护 选 择 性 ,240 V 2P上 级 断 路 器 : C120H/L, NG125H/L, D 曲 线下 级 断 路 器 : iC65N/H/L, B, C, D 曲 线2P下 级 断 路 器选 择 性 (A)iC65N/H/LB,C,D 曲 线上 级 断 路 器 C120H/L, NG125H/LD 曲 线In (A) 10 16 20 25 32 40 50 63 80 100 125In (A)y 1 T T T T T T T T T T T2 1200 16000 17000 T T T T T T T T3 490 3000 3100 T T T T T T T T4 270 1100 1200 5300 5000 T T T T T T6 120 650 660 1800 1700 5700 11000 T T T T8 480 500 1300 1400 2800 4500 9000 T T T10 420 450 1100 1100 2200 3800 8000 T T T16 700 1300 2200 4300 4900 T T20 380 810 1600 3000 3500 6500 T25 480 1300 2300 2500 4400 640032 1900 2200 3400 440040 1900 2600 350050 1500 2300 280063 2500T 在 下 级 断 路 器 分 断 能 力 范 围 内 满 足 完 全 选 择 性 。4000 选 择 性 限 值 = 4 kA。无 选 择 性 。67

技 术 参 考 资 料保 护 选 择 性 ,240 V 2P上 级 断 路 器 : C120H/L NG125H/L下 级 断 路 器 : iDPNa, C 曲 线上 级 断 路 器C120H/LC 曲 线In (A) 63 80 100 125下 级 断 路 器额 定 电 流选 择 性 限 值 (A) 6 3000 4500 4500 4500iDPNa 10 1800 3000 4500 4500C 曲 线 16 1000 2000 3300 370020 1000 1600 2500 370025 800 1300 2100 370032 800 1000 1800 270040 800 1000 1600 2400上 级 断 路 器C120H/LD 曲 线In (A) 63 80 100 125下 级 断 路 器额 定 电 流选 择 性 限 值 (A) 6 3000 4500 4500 4500iDPNa 10 1800 3000 4500 4500C 曲 线 16 1250 2000 3300 370020 1000 1600 2500 370025 1000 1250 2100 370032 1000 1250 1800 270040 1000 1250 1600 2400上 级 断 路 器NG125H/LC 曲 线In (A) 10 16 20 25 32 40 50 63 80下 级 断 路 器额 定 电 流选 择 性 限 值 (A) 6 120 200 240 400 500 700 800 3000 4500iDPNa 10 200 240 300 400 500 600 1800 3000C 曲 线 16 300 400 500 600 1000 200020 500 600 1000 160025 600 800 130032 800 100040 800 1000上 级 断 路 器NG125H/LD 曲 线In (A) 10 16 20 25 32 40 50 63 80下 级 断 路 器额 定 电 流选 择 性 限 值 (A) 6 125 250 250 400 500 630 800 3000 4500iDPNa 10 250 250 200 500 630 800 1800 3000C 曲 线 16 250 400 500 630 800 1250 200020 400 500 630 800 1000 160025 500 630 800 1000 125032 630 800 1000 125040 1000 1250400 选 择 性 限 值 = 400 A, 即 短 路 电 流 ≤400A 可 保 证 选 择 性无 选 择 性68

技 术 参 考 资 料保 护 选 择 性 ,240 V 2P上 级 断 路 器 : iC65N/H/L, B 曲 线下 级 断 路 器 : iC65N/H/L, B, C, D 曲 线2P下 级 断 路 器选 择 性 (A)iC65N/H/LB 曲 线选 择 性 (A)iC65N/H/LC 曲 线选 择 性 (A)iC65N/H/LD 曲 线上 级 断 路 器 iC65N/H/LB 曲 线In (A) 1 2 3 4 6 8 10 16 20 25 32 40 50 63In (A)1 10 20 20 50 60 120 530 790 2000 T T T T2 16 40 50 60 200 250 380 980 1700 2400 53003 24 32 40 120 150 230 520 730 1000 16004 32 40 64 80 160 340 490 630 8606 64 80 100 230 350 410 5608 64 80 100 130 160 250 45010 80 100 130 160 200 25016 130 160 200 25020 160 200 25025 200 25032 250401 20 50 60 120 530 790 2000 T T T T2 50 60 200 250 380 980 1700 2400 53003 120 150 230 520 730 1000 16004 64 80 160 340 490 630 8606 100 230 350 410 5608 130 160 250 45010 160 200 25016 250201 50 60 120 530 790 2000 T T T T2 60 200 250 380 980 1700 2400 53003 120 150 230 520 730 1000 16004 80 160 340 490 630 8606 230 350 410 5608 250 45010 200 25016T 在 下 级 断 路 器 分 断 能 力 范 围 内 满 足 完 全 选 择 性 。4000 选 择 性 限 值 = 4 kA。无 选 择 性 。69

技 术 参 考 资 料保 护 选 择 性 ,240 V 2P上 级 断 路 器 : iC65N/H/L, C, D 曲 线下 级 断 路 器 : iC65N/H/L, B, C, D 曲 线2P下 级 断 路 器选 择 性 (A)iC65N/H/LB 曲 线选 择 性 (A)iC65N/H/LC, D 曲 线上 级 断 路 器 iC65N/H/LC 曲 线In (A) 1 2 3 4 6 8 10 16 20 25 32 40 50 63In (A)1 20 40 50 120 250 540 2700 T T T T T T2 32 48 100 210 430 730 1500 3000 8400 9000 100003 48 64 130 270 420 670 1200 2100 5000 75004 64 120 190 290 460 680 1100 2200 22006 80 130 160 330 480 700 1100 11008 80 130 160 200 260 550 900 95010 130 160 200 260 520 800 85016 260 320 400 50020 260 320 400 50025 320 400 50032 500401 40 50 120 250 540 2700 T T T T T T2 48 100 210 430 730 1500 3000 8400 9000 100003 48 64 130 270 420 670 1200 2100 5000 75004 190 290 460 680 1100 2200 22006 160 330 480 700 1100 11008 200 260 550 900 95010 260 520 800 85016 400 50020 50025上 级 断 路 器 iC65N/H/LD 曲 线In (A) 1 2 3 4 6 8 10 16 20 25 32 40 50 63下 级 断 路 器选 择 性 (A)iC65N/H/LB, C, D 曲 线In (A)1 40 90 150 340 1000 1500 T T T T T T T2 70 150 200 350 1100 2600 5800 10000 T T T3 72 96 220 530 1000 1600 3800 10000 T T4 96 120 370 640 890 1400 2100 7100 100006 120 190 450 590 900 1200 2200 28008 190 240 450 750 1000 1750 200010 190 240 450 660 910 1500 170016 380 480 1100 130020 380 480 900 76025 480 600 76032 76040T 在 下 级 断 路 器 分 断 能 力 范 围 内 满 足 完 全 选 择 性 。4000 选 择 性 限 值 = 4 kA。无 选 择 性 。70

技 术 参 考 资 料保 护 选 择 性 ,240 V 2P上 级 断 路 器 : iC65N/H/L, B 曲 线下 级 断 路 器 : iDPNa-iDPNN, C, D 曲 线2P下 级 断 路 器选 择 性 (A)iDPNaiDPNNC 曲 线选 择 性 (A)iDPNaiDPNND 曲 线上 级 断 路 器 iC65N/H/LB 曲 线In (A) 1 2 3 4 6 8 10 16 20 25 32 40 50 63In (A)2 50 60 110 170 200 290 380 560 6203 90 140 180 250 310 480 5004 90 140 170 230 290 430 4406 150 190 240 350 38010 160 200 25016 250202 60 110 170 200 290 380 560 6203 90 140 180 250 310 480 5004 140 170 230 290 430 4406 190 240 350 38010 200 250164000 选 择 性 限 值 = 4 kA。无 选 择 性 。71

技 术 参 考 资 料保 护 选 择 性 ,240 V 2P上 级 断 路 器 : iC65N/H/L, C 曲 线下 级 断 路 器 : iDPNa-iDPNN, C, D 曲 线2P下 级 断 路 器选 择 性 (A)iDPNaiDPNNC, D 曲 线上 级 断 路 器 iC65N/H/LC 曲 线In (A) 1 2 3 4 6 8 10 16 20 25 32 40 50 63In (A)2 48 100 140 230 310 460 600 680 2000 34003 120 210 260 350 500 550 1200 16004 190 240 330 450 510 980 14006 160 200 300 320 830 110010 260 320 640 84016 400 50020 50025T 在 下 级 断 路 器 分 断 能 力 范 围 内 满 足 完 全 选 择 性 。4000 选 择 性 限 值 = 4 kA。无 选 择 性 。72

技 术 参 考 资 料保 护 选 择 性 ,240 V 2P上 级 断 路 器 : iC65N/H/L, D 曲 线下 级 断 路 器 : iDPNa-iDPNN, C, D 曲 线2P下 级 断 路 器选 择 性 (A)iDPNaiDPNNC, D 曲 线上 级 断 路 器 iC65N/H/LD 曲 线In (A) 1 2 3 4 6 8 10 16 20 25 32 40 50 63In (A)2 48 140 190 240 470 710 1000 1600 3300 T T3 120 160 200 370 530 780 1200 1700 3300 55004 150 180 340 530 650 950 1400 2300 34006 120 290 450 580 800 1100 1600 210010 190 240 450 610 800 1300 150016 380 480 990 120020 380 480 900 110025 480 900 110032 76040T 在 下 级 断 路 器 分 断 能 力 范 围 内 满 足 完 全 选 择 性 。4000 选 择 性 限 值 = 4 kA。无 选 择 性 。73

技 术 参 考 资 料保 护 选 择 性 ,240 V 2P上 级 断 路 器 : iDPNa-iDPNN, B 曲 线下 级 断 路 器 : iDPNa-iDPNN, C, D 曲 线2P下 级 断 路 器选 择 性 (A)iDPNaiDPNNC 曲 线选 择 性 (A)iDPNaiDPNND 曲 线上 级 断 路 器 iDPNa-iDPNNB 曲 线In (A) 1 2 3 4 6 10 16 20 25 32 40In (A)2 60 110 170 200 290 3803 90 140 180 250 3104 90 140 170 230 2906 150 190 24010 160162 60 110 170 200 290 3803 90 140 180 250 3104 140 170 230 2906 190 240104000 选 择 性 限 值 = 4 kA。无 选 择 性 。74

技 术 参 考 资 料保 护 选 择 性 ,240 V 2P上 级 断 路 器 : iDPNa-iDPNN, C 曲 线下 级 断 路 器 : iDPNa-iDPNN, C, D 曲 线2P下 级 断 路 器选 择 性 (A)iDPNaiDPNNC, D 曲 线上 级 断 路 器 iDPNa-iDPNNC 曲 线In (A) 1 2 3 4 6 10 16 20 25 32 40In (A)1 30 60 120 230 480 670 970 2000 23002 48 140 230 310 460 600 6803 120 210 260 350 500 5504 190 240 330 450 5106 160 200 300 32010 260 320164000 选 择 性 限 值 = 4 kA。无 选 择 性 。75

技 术 参 考 资 料保 护 选 择 性 ,240 V 2P上 级 断 路 器 : iDPNa-iDPNN, D 曲 线下 级 断 路 器 : iDPNa-iDPNN, C, D 曲 线2P下 级 断 路 器选 择 性 (A)iDPNaiDPNNC, D 曲 线上 级 断 路 器 iDPNa-iDPNND 曲 线In (A) 1 2 3 4 6 10 16 20 25 32 40In (A)1 30 80 120 240 450 1000 2500 T T T2 48 140 240 470 710 1000 1600 33003 120 200 370 530 780 1200 17004 180 340 530 650 950 14006 120 290 450 580 800 110010 190 240 450 610 80016 380 48020 380 48025 480T 在 下 级 断 路 器 分 断 能 力 范 围 内 满 足 完 全 选 择 性 。4000 选 择 性 限 值 = 4 kA。无 选 择 性 。76

技 术 参 考 资 料保 护 选 择 性 ,415 V 3P/4P上 级 断 路 器 : C120L, NG125H/L, C 曲 线下 级 断 路 器 : iC65N/H/L, B, C, D 曲 线3P/4P下 级 断 路 器选 择 性 (A)iC65N/H/LB 曲 线选 择 性 (A)iC65N/H/LC 曲 线选 择 性 (A)iC65N/H/LD 曲 线上 级 断 路 器 C120L, NG125H/LC 曲 线In (A) 10 16 20 25 32 40 50 63 80 100 125In (A)1 140 490 860 2100 T T T T T T T2 80 270 380 550 1800 2100 7700 10000 13000 T T3 80 190 280 380 1200 1300 3900 8000 8500 14000 T4 80 130 160 300 830 880 2200 3500 3600 6500 140006 80 130 160 200 570 620 1400 2100 2300 3800 64008 130 160 200 500 550 1200 1500 1700 2500 400010 130 160 200 480 480 1000 1300 1500 2200 340016 420 320 770 950 1100 1600 230020 260 320 680 800 960 1300 190025 320 640 760 640 1200 160032 500 640 800 150040 640 800 100050 640 800 100063 10001 140 490 860 2100 T T T T T T T2 80 270 380 550 1800 2100 7700 10000 13000 T T3 80 190 280 380 1200 1300 3900 8000 8500 14000 T4 80 130 160 300 830 880 2200 3500 3600 6500 140006 130 160 200 570 620 1400 2100 2300 3800 64008 160 200 500 550 1200 1500 1700 2500 400010 200 480 480 1000 1300 1500 2200 340016 320 770 950 1100 1600 230020 680 800 960 1300 190025 760 640 1200 160032 640 800 150040 800 100050 1000631 140 490 860 2100 T T T T T T T2 80 270 380 550 1800 2100 7700 10000 13000 T T3 80 190 280 380 1200 1300 3900 8000 8500 14000 T4 130 160 300 830 880 2200 3500 3600 6500 140006 160 200 570 620 1400 2100 2300 3800 64008 200 500 550 1200 1500 1700 2500 400010 480 480 1000 1300 1500 2200 340016 770 950 1100 1600 230020 800 960 1300 190025 640 1200 160032 800 150040 100050T 在 下 级 断 路 器 分 断 能 力 范 围 内 满 足 完 全 选 择 性 。4000 选 择 性 限 值 = 4 kA。无 选 择 性 。77

技 术 参 考 资 料保 护 选 择 性 ,415 V 3P/4P上 级 断 路 器 : C120H, C 曲 线下 级 断 路 器 : iC65N/H/L, B, C, D 曲 线3P/4P下 级 断 路 器选 择 性 (A)iC65N/H/LB 曲 线选 择 性 (A)iC65N/H/LC 曲 线选 择 性 (A)iC65N/H/LD 曲 线上 级 断 路 器 C120HC 曲 线In (A) 10 16 20 25 32 40 50 63 80 100 125In (A)1 140 490 860 2100 T T T T T T T2 80 270 380 550 1800 2100 7700 T T T T3 80 190 280 380 1200 1300 3900 8000 8500 T T4 80 130 160 300 830 880 2200 3500 3600 6500 T6 80 130 160 200 570 620 1400 2100 2300 3800 64008 130 160 200 500 550 1200 1500 1700 2500 400010 130 160 200 480 480 1000 1300 1500 2200 340016 420 320 770 950 1100 1600 230020 260 320 680 800 960 1300 190025 320 640 760 640 1200 160032 500 640 800 150040 640 800 100050 640 800 100063 10001 140 490 860 2100 T T T T T T T2 80 270 380 550 1800 2100 7700 T T T T3 80 190 280 380 1200 1300 3900 8000 8500 T T4 80 130 160 300 830 880 2200 3500 3600 6500 T6 130 160 200 570 620 1400 2100 2300 3800 64008 160 200 500 550 1200 1500 1700 2500 400010 200 480 480 1000 1300 1500 2200 340016 320 770 950 1100 1600 230020 680 800 960 1300 190025 760 640 1200 160032 640 800 150040 800 100050 1000631 140 490 860 2100 T T T T T T T2 80 270 380 550 1800 2100 7700 T T T T3 80 190 280 380 1200 1300 3900 8000 8500 T T4 130 160 300 830 880 2200 3500 3600 6500 T6 160 200 570 620 1400 2100 2300 3800 64008 200 500 550 1200 1500 1700 2500 400010 480 480 1000 1300 1500 2200 340016 770 950 1100 1600 230020 800 960 1300 190025 640 1200 160032 800 150040 100050T 在 下 级 断 路 器 分 断 能 力 范 围 内 满 足 完 全 选 择 性 。4000 选 择 性 限 值 = 4 kA。无 选 择 性 。78

技 术 参 考 资 料保 护 选 择 性 ,415 V 3P/4P上 级 断 路 器 : C120L, NG125H/L, D 曲 线下 级 断 路 器 : iC65N/H/L, B, C, D 曲 线3P/4P下 级 断 路 器选 择 性 (A)iC65NB,C,D 曲 线选 择 性 (A)C65H/LB,C,D 曲 线上 级 断 路 器 C120L, NG125H/LD 曲 线In (A) 10 16 20 25 32 40 50 63 80 100 125In (A)1 410 3200 3900 T T T T T T T T2 240 770 880 2300 2500 6300 14000 T T T T3 180 570 640 1500 1600 3100 11000 T T T T4 120 450 500 1000 1100 1800 4100 11000 14000 T T6 120 340 360 730 740 1200 2400 4700 6200 T T8 190 240 550 650 1000 1900 3200 4500 7500 900010 190 240 300 620 860 1600 2800 3500 5600 680016 380 480 1200 1900 2300 3600 420020 380 480 1000 1500 1900 2700 330025 480 950 1400 1700 2400 280032 1200 1600 2200 260040 1400 2100 240050 960 1900 150063 15001 410 3200 3900 T T T T T T T T2 240 770 880 2300 2500 6300 14000 T T T T3 180 570 640 1500 1600 3100 11000 T T T T4 120 450 500 1000 1100 1800 4100 11000 14000 T T6 120 340 360 730 740 1200 2400 4700 6200 14000 T8 190 240 550 650 1000 1900 3200 4500 7500 900010 190 240 300 620 860 1600 2800 3500 5600 680016 380 480 1200 1900 2300 3600 420020 380 480 1000 1500 1900 2700 330025 480 950 1400 1700 2400 280032 1200 1600 2200 260040 1400 2100 240050 960 1900 150063 1500T 在 下 级 断 路 器 分 断 能 力 范 围 内 满 足 完 全 选 择 性 。4000 选 择 性 限 值 = 4 kA。无 选 择 性 。79

技 术 参 考 资 料保 护 选 择 性 ,415 V 3P/4P上 级 断 路 器 : C120H, D 曲 线下 级 断 路 器 : iC65N/H/L, B, C, D 曲 线3P/4P下 级 断 路 器选 择 性 (A)iC65NB,C,D 曲 线选 择 性 (A)iC65H/LB,C,D 曲 线上 级 断 路 器 C120HD 曲 线In (A) 10 16 20 25 32 40 50 63 80 100 125In (A)1 410 3200 3900 T T T T T T T T2 240 770 880 2300 2500 6300 T T T T T3 180 570 640 1500 1600 3100 T T T T T4 120 450 500 1000 1100 1800 4100 T T T T6 120 340 360 730 740 1200 2400 4700 6200 T T8 190 240 550 650 1000 1900 3200 4500 7500 900010 190 240 300 620 860 1600 2800 3500 5600 680016 380 480 1200 1900 2300 3600 420020 380 480 1000 1500 1900 2700 330025 480 950 1400 1700 2400 280032 1200 1600 2200 260040 1400 2100 240050 960 1900 150063 15001 410 3200 3900 T T T T T T T T2 240 770 880 2300 2500 6300 T T T T T3 180 570 640 1500 1600 3100 T T T T T4 120 450 500 1000 1100 1800 4100 T T T T6 120 340 360 730 740 1200 2400 4700 6200 T T8 190 240 550 650 1000 1900 3200 4500 7500 900010 190 240 300 620 860 1600 2800 3500 5600 680016 380 480 1200 1900 2300 3600 420020 380 480 1000 1500 1900 2700 330025 480 950 1400 1700 2400 280032 1200 1600 2200 260040 1400 2100 240050 960 1900 150063 1500T 在 下 级 断 路 器 分 断 能 力 范 围 内 满 足 完 全 选 择 性 。4000 选 择 性 限 值 = 4 kA。无 选 择 性 。80

技 术 参 考 资 料保 护 选 择 性 ,415 V 3P/4P上 级 断 路 器 : C120H/L, NG125H/L, B 曲 线下 级 断 路 器 : iDPNa-iDPNN, C, D 曲 线3P/4P下 级 断 路 器选 择 性 (A)iDPNaC, D 曲 线选 择 性 (A)iDPNNC, D 曲 线上 级 断 路 器 C120H/L, NG125H/LB 曲 线In (A) 10 16 20 25 32 40 50 63 80 100 125In (A)1 200 T T T T T T T T T T2 60 130 190 330 490 2000 2800 T T T T3 40 110 150 230 280 560 630 1100 1700 3000 T4 64 80 180 240 420 460 860 1500 2400 T6 80 150 130 350 360 620 1000 1400 280010 160 200 410 590 850 130016 200 250 520 770 120020 320 600 94025 400 80032 500401 200 T T T T T T T T T T2 60 130 190 330 490 2000 2800 T T T T3 40 110 150 230 280 560 630 1100 1700 3000 64004 64 80 180 240 420 460 860 1500 2400 64006 80 150 130 350 360 620 1000 1400 280010 160 200 410 590 850 130016 200 250 520 770 120020 320 600 94025 400 80032 50040T 在 下 级 断 路 器 分 断 能 力 范 围 内 满 足 完 全 选 择 性 。4000 选 择 性 限 值 = 4 kA。无 选 择 性 。81

技 术 参 考 资 料保 护 选 择 性 ,415 V 3P/4P上 级 断 路 器 : C120H/L, NG125H/L, C 曲 线下 级 断 路 器 : iDPNa-iDPNN, C, D 曲 线3P/4P上 级 断 路 器 C120H/L, NG125H/LC 曲 线In (A) 10 16 20 25 32 40 50 63 80 100 125下 级 断 路 器选 择 性 (A)iDPNaC 曲 线选 择 性 (A)iDPNaD 曲 线选 择 性 (A)iDPNNC 曲 线选 择 性 (A)iDPNND 曲 线In (A)1 120 430 730 2300 T T T T T T T2 80 270 380 550 1600 1700 T T T T T3 80 210 290 380 1200 1400 4900 T T T T4 80 130 160 320 870 880 2200 3700 4100 T T6 130 160 200 570 620 1400 1900 2300 3800 T10 200 450 480 1000 1300 1500 2200 340016 320 720 950 1100 1600 230020 680 800 960 1300 190025 800 640 1200 180032 640 800 150040 800 10001 120 430 730 2300 T T T T T T T2 80 270 380 550 1600 1700 T T T T T3 80 210 290 380 1200 1400 4900 T T T T4 130 160 320 870 880 2200 3700 4100 T T6 160 200 570 620 1400 1900 2300 3800 T10 450 480 1000 1300 1500 2200 340016 720 950 1100 1600 230020 800 960 1300 190025 640 1200 180032 800 150040 10001 120 430 730 2300 T T T T T T T2 80 270 380 550 1600 1700 6200 T T T T3 80 210 290 380 1200 1400 4900 T T T T4 80 130 160 320 870 880 2200 3700 4100 8300 T6 130 160 200 570 620 1400 1900 2300 3800 640010 200 450 480 1000 1300 1500 2200 340016 320 720 950 1100 1600 230020 680 800 960 1300 190025 800 640 1200 180032 640 800 150040 800 10001 120 430 730 2300 T T T T T T T2 80 270 380 550 1600 1700 6200 T T T T3 80 210 290 380 1200 1400 4900 T T T T4 130 160 320 870 880 2200 3700 4100 8300 T6 160 200 570 620 1400 1900 2300 3800 640010 450 480 1000 1300 1500 2200 340016 720 950 1100 1600 230020 800 960 1300 190025 640 1200 180032 800 150040 1000T 在 下 级 断 路 器 分 断 能 力 范 围 内 满 足 完 全 选 择 性 。4000 选 择 性 限 值 = 4 kA。无 选 择 性 。82

技 术 参 考 资 料保 护 选 择 性 ,415 V 3P/4P上 级 断 路 器 : C120H/L, NG125H/L, D 曲 线下 级 断 路 器 : DPN-DPNN, C, D 曲 线3P/4P下 级 断 路 器选 择 性 (A)iDPNaC,D 曲 线选 择 性 (A)iDPNNC,D 曲 线上 级 断 路 器 C120H/L, NG125H/LD 曲 线In (A) 10 16 20 25 32 40 50 63 80 100 125In (A)1 350 T T T T T T T T T T2 240 770 830 2000 2200 4800 T T T T T3 180 610 640 1600 1700 3800 T T T T T4 120 450 500 1000 1100 1900 4600 T T T T6 120 340 360 730 740 1200 2600 4700 T T T10 190 240 550 580 860 1600 2800 3500 5600 T16 380 480 1200 1900 2400 3600 420020 380 480 1000 1500 2000 2900 330025 480 950 1400 1700 2600 290032 1100 1600 2200 260040 1400 2100 24001 350 T T T T T T T T T T2 240 770 830 2000 2200 4800 T T T T T3 180 610 640 1600 1700 3800 T T T T T4 120 450 500 1000 1100 1900 4600 T T T T6 120 340 360 730 740 1200 2600 4700 6200 T T10 190 240 550 580 860 1600 2800 3500 5600 730016 380 480 1200 1900 2400 3600 420020 380 480 1000 1500 2000 2900 330025 480 950 1400 1700 2600 290032 1100 1600 2200 260040 1400 2100 2400T 在 下 级 断 路 器 分 断 能 力 范 围 内 满 足 完 全 选 择 性 。4000 选 择 性 限 值 = 4 kA。无 选 择 性 。83

技 术 参 考 资 料保 护 选 择 性 ,415 V 3P/4P上 级 断 路 器 : iC65N/H/L, B 曲 线下 级 断 路 器 : iC65N/H/L, B, C, D 曲 线3P/4P下 级 断 路 器选 择 性 (A)iC65N/H/LB 曲 线选 择 性 (A)iC65N/H/LC 曲 线选 择 性 (A)iC65N/H/LD 曲 线上 级 断 路 器 iC65N/H/LB 曲 线In (A) 1 2 3 4 6 8 10 16 20 25 32 40 50 63In (A)1 8 12 16 40 50 60 170 210 280 670 1200 1500 29002 16 24 32 40 120 140 200 370 560 630 9103 24 32 40 64 80 150 280 420 460 6704 32 40 64 80 100 240 350 380 5206 64 80 100 130 260 300 4108 64 80 100 130 160 200 25010 80 100 130 160 200 25016 130 160 200 25020 160 200 25025 200 25032 250401 16 40 50 60 170 210 280 670 1200 1500 29002 32 40 120 140 200 370 560 630 9103 64 80 150 280 420 460 6704 64 80 100 240 350 380 5206 100 130 260 300 4108 130 160 200 25010 160 200 25016 250201 40 50 60 170 210 280 670 1200 1500 29002 40 120 140 200 370 560 630 9103 64 80 150 280 420 460 6704 80 100 240 350 380 5206 130 260 300 4108 200 25010 200 25016T 在 下 级 断 路 器 分 断 能 力 范 围 内 满 足 完 全 选 择 性 。4000 选 择 性 限 值 = 4 kA。无 选 择 性 。84

技 术 参 考 资 料保 护 选 择 性 ,415 V 3P/4P上 级 断 路 器 : iC65N/H/L, C, D 曲 线下 级 断 路 器 : iC65N/H/L, B, C, D 曲 线3P/4P下 级 断 路 器选 择 性 (A)iC65N/H/LB 曲 线选 择 性 (A)iC65N/H/LC, D 曲 线上 级 断 路 器 iC65N/H/LC 曲 线In (A) 1 2 3 4 6 8 10 16 20 25 32 40 50 63In (A)1 16 24 32 48 64 180 340 560 960 1900 5000 T T2 32 48 64 130 240 350 510 780 1200 2000 20003 48 64 80 130 260 380 580 880 1500 15004 64 80 130 160 320 460 650 1100 11006 80 130 160 200 260 480 770 8008 130 160 200 260 320 400 50010 130 160 200 260 320 400 50016 260 320 400 50020 260 320 400 50025 320 400 50032 500401 24 32 48 64 180 340 560 960 1900 5000 T T2 48 64 130 240 350 510 780 1200 2000 20003 80 130 260 380 580 880 1500 15004 130 160 320 460 650 1100 11006 160 200 260 480 770 8008 200 260 320 400 50010 260 320 400 50016 400 50020 50025上 级 断 路 器 iC65N/H/LD 曲 线In (A) 1 2 3 4 6 8 10 16 20 25 32 40 50 63下 级 断 路 器选 择 性 (A)iC65N/H/LB, C, D 曲 线In (A)1 24 36 48 72 190 290 770 1500 2900 13000 T T T2 48 72 96 210 450 730 1000 1500 2100 4600 63003 72 96 120 350 550 720 1100 1600 3200 43004 96 120 290 430 560 840 1200 2000 26006 120 190 240 450 620 860 1400 16008 190 240 300 380 550 1200 140010 190 240 300 380 480 1100 130016 380 480 900 76020 380 480 600 76025 480 600 76032 76040T 在 下 级 断 路 器 分 断 能 力 范 围 内 满 足 完 全 选 择 性 。4000 选 择 性 限 值 = 4 kA。无 选 择 性 。85

技 术 参 考 资 料保 护 选 择 性 ,415 V 3P/4P上 级 断 路 器 : iC65N/H/L, B 曲 线下 级 断 路 器 : iDPNa-iDPNN, B, C, D 曲 线3P/4P下 级 断 路 器选 择 性 (A)iDPNaB 曲 线选 择 性 (A)iDPNaC 曲 线选 择 性 (A)iDPNaD 曲 线选 择 性 (A)iDPNNB 曲 线选 择 性 (A)iDPNNC 曲 线选 择 性 (A)iDPNND 曲 线上 级 断 路 器iC65N/H/LB 曲 线In (A) 1 2 3 4 6 8 10 16 20 25 32 40 50 63In (A)1 8 12 20 30 50 70 150 250 350 610 980 T T2 16 30 40 60 110 180 240 340 450 710 7203 24 32 40 64 140 190 280 350 550 5704 32 40 64 120 160 220 280 420 4506 64 80 100 130 160 330 25010 80 100 130 160 200 25016 130 160 200 25020 160 200 25025 200 25032 250401 20 30 50 70 150 250 350 610 980 T T2 40 60 110 180 240 340 450 710 7203 64 140 190 280 350 550 5704 64 120 160 220 280 420 4506 100 130 160 330 25010 160 200 25016 250201 30 50 70 150 250 350 610 980 T T2 60 110 180 240 340 450 710 7203 64 140 190 280 350 550 5704 120 160 220 280 420 4506 130 160 330 25010 200 250161 8 12 20 30 50 70 150 250 350 610 980 6400 76002 16 30 40 60 110 180 240 340 450 710 7203 24 32 40 64 140 190 280 350 550 5704 32 40 64 120 160 220 280 420 4506 64 80 100 130 160 330 25010 80 100 130 160 200 25016 130 160 200 25020 160 200 25025 200 25032 250401 20 30 50 70 150 250 350 610 980 6400 76002 40 60 110 180 240 340 450 710 7203 64 140 190 280 350 550 5704 64 120 160 220 280 420 4506 100 130 160 330 25010 160 200 25016 250201 30 50 70 150 250 350 610 980 6400 76002 60 110 180 240 340 450 710 7203 64 140 190 280 350 550 5704 120 160 220 280 420 4506 130 160 330 25010 200 25016T 在 下 级 断 路 器 分 断 能 力 范 围 内 满 足 完 全 选 择 性 。4000 选 择 性 限 值 = 4 kA。无 选 择 性 。86

技 术 参 考 资 料保 护 选 择 性 ,415 V 3P/4P上 级 断 路 器 : iC65N/H/L, C 曲 线下 级 断 路 器 : iDPNa-iDPNN, B, C, D 曲 线3P/4P下 级 断 路 器选 择 性 (A)iDPNaiDPNNB 曲 线选 择 性 (A)iDPNaiDPNNC, D 曲 线上 级 断 路 器 iC65N/H/LC 曲 线In (A) 1 2 3 4 6 8 10 16 20 25 32 40 50 63In (A)1 16 24 32 70 120 180 400 630 1200 T T T T2 32 48 110 140 270 350 510 820 830 1900 24003 48 64 80 210 290 380 630 650 1500 20004 64 80 130 240 320 480 510 1100 14006 80 130 160 200 320 380 770 100010 130 160 200 260 320 600 80016 260 320 400 50020 260 320 400 50025 320 400 50032 500401 24 32 70 120 180 400 630 1200 T T T T2 48 110 140 270 350 510 820 830 1900 24003 80 210 290 380 630 650 1500 20004 130 240 320 480 510 1100 14006 160 200 320 380 770 100010 260 320 600 80016 400 50020 50025T 在 下 级 断 路 器 分 断 能 力 范 围 内 满 足 完 全 选 择 性 。4000 选 择 性 限 值 = 4 kA。无 选 择 性 。87

技 术 参 考 资 料保 护 选 择 性 ,415 V 3P/4P上 级 断 路 器 : iDPNa-iDPNN, C 曲 线下 级 断 路 器 : iDPNa-iDPNN, C, D 曲 线3P/4P下 级 断 路 器选 择 性 (A)iDPNaiDPNNC, D 曲 线上 级 断 路 器 iDPNa-iDPNNC 曲 线In (A) 1 2 3 4 6 10 16 20 25 32 40In (A)1 24 32 70 180 400 630 1200 T T2 48 140 270 350 510 820 8303 80 210 290 380 630 6504 130 240 320 480 5106 160 200 320 38010 260 32016T 在 下 级 断 路 器 分 断 能 力 范 围 内 满 足 完 全 选 择 性 。4000 选 择 性 限 值 = 4 kA。无 选 择 性 。88

技 术 参 考 资 料保 护 选 择 性 ,415 V 3P/4P上 级 断 路 器 : iDPNa-iDPNN, D 曲 线下 级 断 路 器 : iDPNa-iDPNN, C, D 曲 线3P/4P下 级 断 路 器选 择 性 (A)iDPNaiDPNNC, D 曲 线上 级 断 路 器 iDPNa-iDPNND 曲 线In (A) 1 2 3 4 6 10 16 20 25 32 40In (A)1 24 36 70 170 380 1200 T T T T2 48 130 250 490 780 1100 1600 23003 72 210 410 640 890 1400 19004 120 330 500 670 970 14006 120 190 390 520 740 100010 190 240 300 580 81016 380 48020 380 48025 48032T 在 下 级 断 路 器 分 断 能 力 范 围 内 满 足 完 全 选 择 性 。4000 选 择 性 限 值 = 4 kA。无 选 择 性 。89

技 术 参 考 资 料保 护 选 择 性上 级 断 路 器 : Compact NSX100-250 TM-D下 级 断 路 器 : iDPNa, iC65, C120, NG125, Ph-N上 级 断 路 器CompactNSX100F/N/H/S/LCompactNSX160F/N/H/S/L脱 扣 单 元 TM-D TM-D TM-DCompactNSX250F/N/H/S/L下 级 断 路 器选 择 性 限 值 (kA)iDPNaB,C 曲 线iDPNNC,D 曲 线Ph-NiC65N/HB-C-D 曲 线iC65LB-C-D 曲 线Ph-NC120H/LC,D 曲 线Ph-NNG125H/LC,D 曲 线Ph-N额 定 电 流(A)16 25 32 40 50 63 80 100 80 100 125 160 160 200 2501 3 T T T T T T T T T T T T T T2 0.7 2 4 T T T T T T T T T T T T3 0.5 1 2 4 4 4 T T T T T T T T T4 0.5 1 2 3 3 3 T T T T T T T T T6 0.19 0.5 1 2 2 2 4 T 4 T T T T T T10 0.19 0.5 0.8 1 1 1 2 5 2 5 T T T T T16 0.4 0.8 0.8 0.8 1.5 3 1.5 3 T T T T T20 0.4 0.5 0.5 0.5 1.5 3 1.5 3 T T T T T25 0.5 0.5 0.5 1 2.5 1 2.5 T T T T T32 0.5 0.5 1 2 1 2.5 T T T T T40 0.5 0.63 1 1 2 T T T T T0.5-0.8 T T T T T T T T T T T T T T T1 T T T T T T T T T T T T T T T2-3 1 5 T T T T T T T T T T T T T4 0.5 2 5 10 T T T T T T T T T T T6 0.19 1 2 3 3 3 6 T 6 T T T T T T8-10 0.19 0.7 1 2 2 2 3 10 3 10 T T T T T16 0.8 1 1 1 2 5 2 5 T T T T T20 0.4 0.8 0.8 0.8 1.5 3 1.5 3 T T T T T25 0.8 0.8 0.8 1.5 3 1.5 3 T T T T T32 0.5 0.5 1 2 1 2 T T T T T40 0.5 0.63 1 0.63 1 T T T T T50 0.63 0.8 0.63 0.8 T T T T T63 0.8 0.8 T T T T T10 (H) 0.19 0.3 0.4 0.5 0.5 0.5 1.5 2.5 1.5 2.5 T T T T T16 (H) 0.4 0.5 0.5 0.5 1 2 1 2 T T T T T20 (H) 0.4 0.5 0.5 0.5 1 2 1 2 T T T T T25 (H) 0.5 0.5 0.5 0.63 1.5 0.63 1.5 T T T T T32 (H) 0.5 0.5 0.63 0.8 0.63 0.8 T T T T T40 (H) 0.63 0.8 0.63 0.8 T T T T T50 (H) 0.8 0.8 T T T T T63 T T T T T80 T T T T100 T T125 T10 0.19 0.3 0.4 0.5 0.5 0.5 1.5 2.5 1.5 2.5 T T T T T16 0.4 0.5 0.5 0.5 1 2 1 2 T T T T T20 0.4 0.5 0.5 0.5 1 2 1 2 T T T T T25 0.5 0.5 0.5 0.63 1.5 0.63 1.5 T T T T T32 0.5 0.5 0.63 0.8 0.63 0.8 T T T T T40 0.63 0.8 0.63 0.8 T T T T T50 0.8 0.8 T T T T T63 T T T T T80 T T T T100 (N) T T125 (N) TT 在 下 级 断 路 器 分 断 能 力 范 围 内 满 足 完 全 选 择 性 。4000 选 择 性 限 值 = 4 kA。无 选 择 性 。90

技 术 参 考 资 料保 护 选 择 性上 级 断 路 器 : Compact NSX100 - 250 Micrologic下 级 断 路 器 : iDPNa, iC65, C120, NG125, Ph-N上 级 断 路 器CompactNSX100F/N/H/S/LCompactNSX160F/N/H/S/LCompactNSX250F/N/H/S/L脱 扣 单 元 Micrologic Micrologic Micrologic下 级 断 路 器选 择 性 限 值 (kA)iDPNaB,C 曲 线iDPNNC,D 曲 线Ph-NiC65N/HB-C-D 曲 线iC65LB-C-D 曲 线Ph-NC120H/LC,D 曲 线Ph-NNG125H/LC,D 曲 线Ph-N额 定 电 流(A)40 100 160 25018 25 32 40 40 63 80 100 80 100 125 160 160 200 2501 T T T T T T T T T T T T T T T2 T T T T T T T T T T T T T T T3 T T T T T T T T T T T T T T T4 T T T T T T T T T T T T T T T6 T T T T T T T T T T T T T T T10 T T T T T T T T T T T T T T T16 T T T T T T T T T T T T T T20 T T T T T T T T T T T T T25 T T T T T T T T T T T T32 T T T T T T T T T T40 T T T T T T T T T0.5-0.8 T T T T T T T T T T T T T T T1 T T T T T T T T T T T T T T T2-3 T T T T T T T T T T T T T T T4 T T T T T T T T T T T T T T T6 T T T T T T T T T T T T T T T8-10 T T T T T T T T T T T T T T T16 T T T T T T T T T T T T T T20 T T T T T T T T T T T T T25 T T T T T T T T T T T T32 T T T T T T T T T T40 T T T T T T T T T50 T T T T T T T T T63 T T T T T T T T10 (H) T T T T T T T T T T T T T T T16 (H) T T T T T T T T T T T T T T20 (H) T T T T T T T T T T T T T25 (H) T T T T T T T T T T T T32 (H) T T T T T T T T T T T40 (H) T T T T T T T T T T50 (H) T T T T T T T T T63 T T T T T T T80 T T T T T100 T T T T125 T T10 T T T T T T T T T T T T T T T16 T T T T T T T T T T T T T T20 T T T T T T T T T T T T T25 T T T T T T T T T T T T32 T T T T T T T T T T T40 T T T T T T T T T T50 T T T T T T T T T63 T T T T T T T80 T T T T T100 (N) T T T T125 (N) T TT 在 下 级 断 路 器 分 断 能 力 范 围 内 满 足 完 全 选 择 性 。无 选 择 性 。91

技 术 参 考 资 料保 护 选 择 性上 级 断 路 器 : Compact NSX100 - 250 TM-D下 级 断 路 器 : iDPNa, iC65, C120, NG125上 级 断 路 器CompactNSX100F/N/H/S/LCompactNSX160F/N/H/S/L脱 扣 单 元 TM-D TM-D TM-DCompactNSX250F/N/H/S/L下 级 断 路 器选 择 性 限 值 (kA)iDPNaB,C 曲 线iDPNNC,D 曲 线iC65N/HB-C-D 曲 线iC65LB-C-D 曲 线C120H/LC,D 曲 线NG125H/LC,D 曲 线额 定 电 流(A)16 25 32 40 50 63 80 100 80 100 125 160 160 200 250y 10 0.19 0.3 0.4 0.5 0.5 0.5 0.63 0.8 0.63 0.8 T T T T T16 0.3 0.4 0.5 0.5 0.5 0.63 0.8 0.63 0.8 T T T T T20 0.4 0.5 0.5 0.5 0.63 0.8 0.63 0.8 T T T T T25 0.5 0.5 0.63 0.8 0.63 0.8 T T T T T32 0.5 0.63 0.8 0.63 0.8 T T T T T40 0.5 0.63 0.8 0.63 0.8 T T T T Ty 10 0.19 0.3 0.4 0.5 0.5 0.5 0.63 0.8 0.63 0.8 T T T T T16 0.3 0.4 0.5 0.5 0.5 0.63 0.8 0.63 0.8 T T T T T20 0.4 0.5 0.5 0.5 0.63 0.8 0.63 0.8 T T T T T25 0.5 0.5 0.63 0.8 0.63 0.8 T T T T T32 0.5 0.63 0.8 0.63 0.8 T T T T T40 0.5 0.63 0.8 0.63 0.8 T T T T Ty 10 0.19 0.3 0.4 0.9 0.9 0.9 1.3 3 1.3 3 T T T T T16 0.3 0.4 0.5 0.5 0.5 1 2 1 2 T T T T T20 0.4 0.5 0.5 0.5 0.63 1.5 0.63 1.5 T T T T T25 0.5 0.5 0.5 0.63 1.5 0.63 1.5 T T T T T32 0.5 0.63 1 0.63 1 T T T T T40 0.5 0.63 1 0.63 1 T T T T T50 0.63 0.8 0.63 0.8 T T T T T63 0.8 0.8 T T T T T10 (H) 0.19 0.3 0.4 0.5 0.5 0.5 0.63 0.8 0.63 0.8 T T T T T16 (H) 0.3 0.4 0.5 0.5 0.5 0.63 0.8 0.63 0.8 T T T T T20 (H) 0.4 0.5 0.5 0.5 0.63 0.8 0.63 0.8 T T T T T25 (H) 0.5 0.5 0.5 0.63 0.8 0.63 0.8 2.4 2.4 2.4 T T32 (H) 0.5 0.63 0.8 0.63 0.8 2.4 2.4 2.4 T T40 (H) 0.63 0.8 0.63 0.8 2.4 2.4 2.4 T T50 (H) 0.63 0.8 0.63 0.8 2.4 2.4 2.4 T T63 0.8 0.8 2.4 2.4 2.4 T T80 2.4 2.4 T T100 T T125 T10 0.19 0.3 0.4 0.5 0.5 0.5 0.63 0.8 0.63 0.8 T T T T T16 0.3 0.4 0.5 0.5 0.5 0.63 0.8 0.63 0.8 T T T T T20 0.4 0.5 0.5 0.5 0.63 0.8 0.63 0.8 T T T T T25 0.5 0.5 0.63 0.8 0.63 0.8 2.4 2.4 2.4 T T32 0.5 0.63 0.8 0.63 0.8 2.4 2.4 2.4 T T40 0.63 0.8 0.63 0.8 2.4 2.4 2.4 T T50 0.63 0.8 0.63 0.8 2.4 2.4 2.4 T T63 0.8 0.8 2.4 2.4 2.4 T T80 2.4 2.4 T T100 (N) T T125 (N) TT 在 下 级 断 路 器 分 断 能 力 范 围 内 满 足 完 全 选 择 性 。4000 选 择 性 限 值 = 4 kA。无 选 择 性 。92

技 术 参 考 资 料保 护 选 择 性上 级 断 路 器 : Compact NSX100-250 Micrologic下 级 断 路 器 : iDPNa, iC65, C120, NG125上 级 断 路 器CompactNSX100F/N/H/S/LCompactNSX160F/N/H/S/LCompactNSX250F/N/H/S/L脱 扣 单 元 Micrologic Micrologic Micrologic下 级 断 路 器选 择 性 限 值 (kA)iDPNaB,C 曲 线iDPNNC,D 曲 线iC65N/HB-C-D 曲 线iC65LB-C-D 曲 线C120H/LC,D 曲 线NG125H/LC,D 曲 线额 定 电 流(A)40 100 160 25016 25 32 40 40 63 80 100 80 100 125 160 160 200 250y 10 T T T T T T T T T T T T T T T16 T T T T T T T T T T T T T T20 T T T T T T T T T T T T T25 T T T T T T T T T T T T32 T T T T T T T T T T40 T T T T T T T T T Ty 10 T T T T T T T T T T T T T T T16 T T T T T T T T T T T T T T20 T T T T T T T T T T T T T25 T T T T T T T T T T T T32 T T T T T T T T T T40 T T T T T T T T T Ty 10 T T T T T T T T T T T T T T T16 T T T T T T T T T T T T T T20 T T T T T T T T T T T T T25 T T T T T T T T T T T T32 T T T T T T T T T T40 T T T T T T T T T T50 6 6 T T T T T T T63 6 T T T T T T10 (H) 0.6 0.6 0.6 0.6 1.5 1.5 1.5 1.5 T T T T T T T16 (H) 0.6 0.6 0.6 1.5 1.5 1.5 1.5 T T T T T T T20 (H) 0.6 0.6 1.5 1.5 1.5 1.5 T T T T T T T25 (H) 0.6 1.5 1.5 1.5 1.5 2.4 2.4 2.4 2.4 T T T32 (H) 1.5 1.5 1.5 2.4 2.4 2.4 2.4 T T T40 (H) 1.5 1.5 1.5 2.4 2.4 2.4 2.4 T T T50 (H) 1.5 1.5 2.4 2.4 2.4 2.4 T T T63 1.5 2.4 2.4 2.4 T T T80 2.4 2.4 T T T100 2.4 T T T125 T T10 0.6 0.6 0.6 0.6 1.5 1.5 1.5 1.5 T T T T T T T16 0.6 0.6 0.6 1.5 1.5 1.5 1.5 T T T T T T T20 0.6 0.6 1.5 1.5 1.5 1.5 T T T T T T T25 0.6 1.5 1.5 1.5 1.5 2.4 2.4 2.4 2.4 T T T32 1.5 1.5 1.5 2.4 2.4 2.4 2.4 T T T40 1.5 1.5 1.5 2.4 2.4 2.4 2.4 T T T50 1.5 1.5 2.4 2.4 2.4 2.4 T T T63 1.5 2.4 2.4 2.4 T T T80 2.4 2.4 T T T100 (N) 2.4 T T T125 (N) T TT 在 下 级 断 路 器 分 断 能 力 范 围 内 满 足 完 全 选 择 性 。4000 选 择 性 限 值 = 4 kA。无 选 择 性 。93

技 术 参 考 资 料保 护 选 择 性上 级 断 路 器 : Compact NSX400 - 630 Micrologic下 级 断 路 器 : iDPNa, iC65, C120, NG125,Compact NSX100 - 400上 级 断 路 器 Compact NSX400F/N/H/S/L Compact NSX630F/N/H/S/L脱 扣 单 元 Micrologic Micrologic下 级 断 路 器额 定 电 流 400 630(A)160 200 250 320 400 250 320 400 500 630选 择 性 限 值 (kA)iDPNa T T T T T T T T T TiDPNN T T T T T T T T T TiC65N/H/L T T T T T T T T T TC120H/L y 80 T T T T T T T T T T100 T T T T T T T T T125 T T T T T T T TNG125H/L y 80 T T T T T T T T T T100 T T T T T T T T T125 T T T T T T T TCompact NSX100 y 80 T T T T T T T T T TF/N/H/S/L TM-D100 T T T T T T T T T TCompact NSX160 y 100 T T T T T T T T T TF/N/H/S/L125 T T T T T T T T TTM-D160 T T T T T T T TCompact NSX250 y 100 4.8 4.8 4.8 4.8 4.8 T T T T TF/N/H/S/L125 4.8 4.8 4.8 4.8 T T T T TTM-D160 4.8 4.8 4.8 T T T T T200 4.8 4.8 T T T T250 4.8 T T TCompact NSX100 40 T T T T T T T T T TF/N/H/S/L Micrologic 100 T T T T T T T T T TCompact NSX160 40 T T T T T T T T T TF/N/H/S/L100 T T T T T T T T T TMicrologic160 T T T T T T T TCompact NSX250 y 100 4.8 4.8 4.8 4.8 4.8 T T T T TF/N/H/S/L160 4.8 4.8 4.8 T T T T TMicrologic250 4.8 T T TCompact NSX400 160 6.9 6.9 6.9 6.9 6.9F/N/H/S/L200 6.9 6.9 6.9 6.9Micrologic250 6.9 6.9 6.9320 6.9 6.9400 6.9T 在 下 级 断 路 器 分 断 能 力 范 围 内 满 足 完 全 选 择 性 。4000 选 择 性 限 值 = 4 kA。无 选 择 性 。94

技 术 参 考 资 料温 度 修 正 系 数 表iC65N/H温 度 (˚C) -35 -30 -25 -20 -15 -10 -5 0 5 10 15 30额 定 电 流(A)1 1.23 1.21 1.20 1.18 1.16 1.15 1.13 1.11 1.09 1.08 1.06 1.002 2.41 2.38 2.35 2.32 2.29 2.26 2.23 2.20 2.17 2.13 2.10 2.003 3.60 3.56 3.52 3.47 3.43 3.38 3.34 3.29 3.24 3.20 3.15 3.004 4.87 4.81 4.75 4.68 4.62 4.55 4.49 4.42 4.35 4.29 4.22 4.006 7.84 7.72 7.59 7.46 7.32 7.19 7.05 6.91 6.77 6.62 6.47 6.0010 12.04 11.89 11.75 11.60 11.45 11.30 11.14 10.99 10.83 10.67 10.51 10.0016 19.84 19.57 19.30 19.02 18.74 18.46 18.17 17.88 17.58 17.27 16.96 16.0020 24.77 24.43 24.09 23.75 23.40 23.05 22.69 22.33 21.96 21.58 21.20 20.0025 30.09 29.73 29.36 28.99 28.62 28.24 27.86 27.47 27.07 26.67 26.26 25.0032 40.06 39.50 38.93 38.35 37.76 37.17 36.56 35.95 35.32 34.68 34.03 32.0040 49.09 48.45 47.81 47.15 46.48 45.81 45.13 44.43 43.72 43.00 42.27 40.0050 60.83 60.06 59.29 58.51 57.71 56.91 56.09 55.26 54.42 53.57 52.70 50.0063 77.25 76.25 75.24 74.21 73.16 72.11 71.03 69.94 68.83 67.71 66.56 63.00iC65N/H温 度 (˚C) 20 25 30 35 40 45 50 55 60 65 70额 定 电 流(A)1 1.04 1.02 1.00 0.98 0.96 0.94 0.92 0.90 0.88 0.85 0.832 2.07 2.03 2.00 1.96 1.93 1.89 1.86 1.82 1.78 1.74 1.703 3.10 3.05 3.00 2.95 2.90 2.84 2.79 2.73 2.68 2.62 2.564 4.15 4.07 4.00 3.93 3.85 3.77 3.69 3.61 3.53 3.44 3.366 6.32 6.16 6.00 5.83 5.66 5.49 5.30 5.12 4.92 4.71 4.5010 10.34 10.17 10.00 9.83 9.65 9.47 9.28 9.09 8.90 8.71 8.5016 16.65 16.33 16.00 15.67 15.32 14.97 14.61 14.25 13.87 13.48 13.0820 20.81 20.41 20.00 19.58 19.16 18.73 18.28 17.82 17.36 16.87 16.3825 25.85 25.43 25.00 24.56 24.12 23.67 23.21 22.74 22.26 21.77 21.2632 33.37 32.69 32.00 31.29 30.57 29.83 29.07 28.28 27.48 26.65 25.7940 41.53 40.77 40.00 39.21 38.41 37.59 36.75 35.89 35.01 34.10 33.1750 51.81 50.91 50.00 49.07 48.12 47.15 46.16 45.15 44.11 43.05 41.9763 65.28 64.15 63.00 61.83 60.64 59.42 58.18 56.92 55.62 54.29 52.93iC65L温 度 (˚C) -35 -30 -25 -20 -15 -10 -5 0 5 10 15 50额 定 电 流(A)1 1.34 1.32 1.30 1.28 1.26 1.25 1.23 1.21 1.19 1.17 1.15 1.002 2.60 2.57 2.54 2.50 2.47 2.44 2.41 2.37 2.34 2.30 2.27 2.004 4.97 4.92 4.87 4.81 4.76 4.71 4.65 4.60 4.54 4.48 4.43 4.006 8.51 8.38 8.25 8.12 7.99 7.85 7.71 7.58 7.43 7.29 7.14 6.0010 13.05 12.89 12.73 12.57 12.40 12.23 12.06 11.89 11.72 11.54 11.36 10.0016 21.93 21.63 21.32 21.01 20.69 20.37 20.04 19.71 19.37 19.03 18.67 16.0020 27.46 27.08 26.70 26.30 25.90 25.50 25.09 24.67 24.24 23.81 23.37 20.0025 33.34 32.91 32.47 32.03 31.58 31.12 30.66 30.19 29.71 29.23 28.73 25.0032 42.99 42.43 41.85 41.27 40.68 40.08 39.47 38.85 38.22 37.58 36.93 32.0040 53.81 53.10 52.37 51.64 50.90 50.15 49.38 48.60 47.81 47.01 46.19 40.0050 69.06 68.08 67.10 66.10 65.08 64.05 63.00 61.93 60.84 59.73 58.61 50.0063 87.27 86.03 84.78 83.50 82.21 80.89 79.56 78.20 76.81 75.40 73.97 63.00iC65L温 度 (˚C) 20 25 30 35 40 45 50 55 60 65 70额 定 电 流(A)1 1.13 1.11 1.09 1.07 1.05 1.02 1.00 0.98 0.95 0.93 0.902 2.23 2.19 2.16 2.12 2.08 2.04 2.00 1.96 1.92 1.87 1.834 4.37 4.31 4.25 4.19 4.13 4.06 4.00 3.94 3.87 3.80 3.746 6.99 6.83 6.67 6.51 6.35 6.18 6.00 5.82 5.63 5.44 5.2410 11.17 10.99 10.80 10.60 10.41 10.20 10.00 9.79 9.58 9.36 9.1316 18.32 17.95 17.58 17.20 16.81 16.41 16.00 15.58 15.15 14.70 14.2420 22.92 22.46 21.99 21.51 21.02 20.52 20.00 19.47 18.93 18.36 17.7825 28.23 27.72 27.20 26.66 26.12 25.57 25.00 24.42 23.82 23.21 22.5932 36.26 35.59 34.90 34.20 33.48 32.75 32.00 31.23 30.44 29.64 28.8040 45.36 44.51 43.65 42.76 41.86 40.94 40.00 39.03 38.04 37.03 35.9850 57.46 56.28 55.08 53.86 52.60 51.32 50.00 48.65 47.25 45.81 44.3363 72.50 71.01 69.48 67.92 66.32 64.68 63.00 61.27 59.50 57.66 55.7795

技 术 参 考 资 料温 度 修 正 系 数 表iC65N-K温 度 (˚C) -25 -20 -15 -10 -5 0 5 10 15 30额 定 电 流(A)6 7.74 7.60 7.45 7.31 7.16 7.00 6.85 6.69 6.52 6.0010 12.64 12.42 12.20 11.97 11.75 11.51 11.27 11.03 10.78 10.0016 19.46 19.17 18.88 18.58 18.28 17.97 17.66 17.34 17.01 16.0020 24.13 23.78 23.43 23.08 22.71 22.35 21.97 21.59 21.21 20.0025 30.57 30.11 29.64 29.16 28.67 28.18 27.67 27.16 26.64 25.0032 39.21 38.44 37.85 37.24 36.63 36.01 35.37 34.72 34.06 32.00iC65N-K温 度 (˚C) 20 25 30 35 40 45 50 55 60额 定 电 流(A)6 6.35 6.18 6.00 5.82 5.63 5.43 5.22 5.01 4.7810 10.53 10.27 10.00 9.72 9.44 9.15 8.85 8.53 8.2116 16.68 16.34 16.00 15.65 15.29 14.92 14.54 14.15 13.7520 20.81 20.41 20.00 19.58 19.15 18.72 18.27 17.81 17.3325 26.10 25.56 25.00 24.43 23.85 23.25 22.63 22.00 21.3532 33.43 32.72 32.00 31.26 30.51 29.73 28.94 28.12 27.2796

技 术 参 考 资 料断 路 器 存 储 及 运 输 指 导断 路 器 类 产 品 储 存 指 导对 于 断 路 器 产 品 需 要 长 期 储 存 时 , 如 果 对 产 品 的 储 存 环 境 不 进 行 必 要 的 控 制 。容 易 造 成 产 品 内 部 或 外 部 金 属 及 涂 层 部 分 产 生 腐 蚀 损 害 。 所 以 , 产 品 在 储 存 时 需 注意 :● 产 品 需 要 储 存 在 常 温 , 干 燥 的 环 境 之 下 。 对 于 湿 度 较 高 的 环 境 需 要 进 行 必 要 的 密封 控 制 。● 不 可 与 酸 性 易 挥 发 的 液 体 或 酸 性 气 体 混 合 存 放 。 粉 尘 过 高 的 环 境 亦 不 易 储 存 。● 对 于 高 温 高 湿 或 超 低 温 度 环 境 , 产 品 不 易 长 期 存 放 , 需 要 及 时 尽 快 正 常 通 电 使用 。● 在 正 常 通 电 使 用 前 最 好 对 产 品 的 进 、 出 线 端 先 不 要 接 入 导 线 , 防 止 因 预 先 接 线 ,产 品 经 长 期 搁 置 后 , 在 接 线 端 出 现 电 池 效 应 , 产 生 腐 蚀 。● 特 殊 的 储 存 环 境 , 需 要 通 知 生 产 厂 家 , 在 厂 家 建 议 下 操 作 。 例 如 : 高 温 高 湿 的 环境 , 赤 道 附 近 海 岛 , 极 地 超 低 温 地 区 。断 路 器 类 产 品 运 输 指 导● 长 途 运 输 时 , 建 议 配 电 箱 和 断 路 器 分 开 包 装 , 断 路 器 不 做 预 先 安 装 , 而 是 在 使 用时 再 进 行 现 场 安 装 ;● 长 途 运 输 或 运 输 途 中 会 接 触 雨 水 或 潮 湿 环 境 , 建 议 在 产 品 的 内 包 装 里 放 置 干 燥剂 ;● 对 于 海 运 产 品 必 须 应 采 用 密 封 包 装 ; 如 在 产 品 包 装 或 在 装 有 产 品 的 机 柜 或 箱 体 外使 用 抽 真 空 密 封 包 装 或 塑 料 薄 膜 多 层 缠 绕 包 装 , 以 有 效 防 止 雨 淋 , 水 溅 , 湿 热 等 带来 的 对 金 属 零 部 件 的 腐 蚀 ;● 海 运 时 建 议 在 密 封 包 装 外 , 使 用 正 常 的 运 输 包 装 进 行 防 护 ; 如 木 箱 , 铁 制 运 输箱 、 柜 等 ;● 运 输 时 避 免 接 触 酸 性 气 体 或 液 体 ;● 运 输 时 产 品 如 果 被 雨 水 淋 湿 或 产 品 已 被 腐 蚀 , 需 要 通 知 厂 家 测 试 确 认 后 使 用 。97
