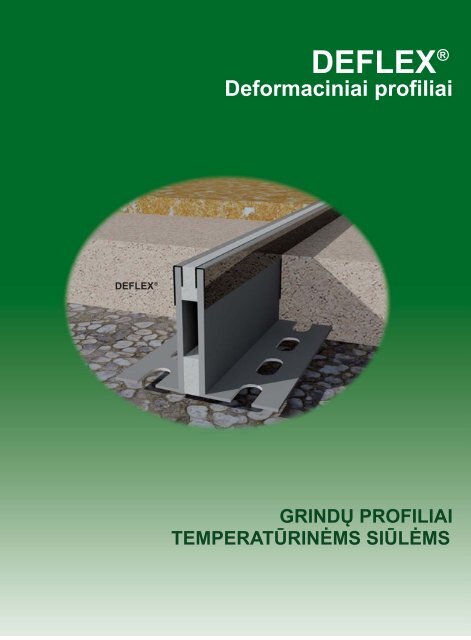

® DEFLEX<br />
DEFLEX ®<br />
Deformaciniai profiliai<br />
GRINDŲ PROFILIAI<br />
TEMPERATŪRINĖMS SIŪLĖMS
Profilis skirtas didelio ploto betoninių grindų suskirstymui<br />
į terminio plėtimosi zonas, tokiu būdu apsaugant jas<br />
nuo sutrūkinėjimo betonui plečiantis. Tinkamas<br />
naudoti su visų tipų grindų danga - betoninėms,<br />
plytelių, akmens ir t.t.<br />
Metalinė profilio konstrukcija, siūlių kraštų<br />
apsauga, patrauklus dizainas, dėka šo-<br />
nuose išfrezuotų montavimo skylių<br />
tvirtai įsitvirtina ir patikimai sukimba su<br />
betono skiediniu. Pasižymi ypač didele<br />
leistina apkrova.<br />
DEFLEX ® 490/AL<br />
Profiliai temperatūrinėms siūlėms<br />
Atkreipkite demesį į parinkimo ir montavimo rekomendacijas.<br />
Tipas<br />
F<br />
b [mm] maks. iki<br />
H [mm] aukštis<br />
B [mm] apytiksliai<br />
S [mm]<br />
Leistinas judėjimas<br />
w [mm] horizontaliai<br />
Įdėklo spalva<br />
Medžiaga<br />
apytiksliai<br />
Standartinis ilgis [m]<br />
Leidžiama apkrova [kN]<br />
490/AL<br />
490/AL 490/AL-R<br />
10<br />
35/50<br />
67<br />
10<br />
4<br />
(±2)<br />
Natūrali<br />
Aliuminis<br />
3<br />
Pakrautuvų - 150 kN, sunkvežimių - 600 kN<br />
DEFLEX ®<br />
1
2<br />
Fb [mm] maks. iki<br />
H [mm] aukštis<br />
B [mm] apytiksliai<br />
S [mm]<br />
Tipas<br />
Leistinas judėjimas<br />
w [mm] horizontaliai<br />
Įdėklo spalva<br />
Medžiaga<br />
apytiksliai<br />
Standartinis ilgis [m]<br />
Leidžiama apkrova [kN]<br />
DEFLEX ® 494/MS<br />
Profiliai temperatūrinėms siūlėms<br />
DEFLEX ®<br />
494/MS<br />
Profilis skirtas didelio ploto betoninių grindų suskirstymui<br />
į terminio plėtimosi zonas, tokiu būdu apsaugant jas<br />
nuo sutrūkinėjimo betonui plečiantis. Tinkamas<br />
naudoti su visų tipų grindų danga -<br />
betoninėms, plytelių, akmens ir t.t.<br />
494/MS<br />
8<br />
55<br />
25<br />
10<br />
Žalvario<br />
Žalvaris, kietos putos<br />
2<br />
Pakrautuvų - 31 kN<br />
Siūlių kraštų apsauga, dėka perforuotos dalies<br />
tvirtai įsitvirtina ir patikimai sukimba su<br />
betono skiediniu.
Profilis skirtas didelio ploto betoninių grindų<br />
suskirstymui į terminio plėtimosi zonas,<br />
tokiu būdu apsaugant jas nuo sutrūkinėjimo<br />
betonui plečiantis. Tinkamas naudoti su<br />
visų tipų grindų danga - betoninėms,<br />
plytelių, akmens ir t.t.<br />
Profilis pagamintas iš minkšto<br />
ir kieto PVC, galima komplektacija<br />
su nerūdijančio plieno apsauginėmis<br />
plokštelėmis.<br />
DEFLEX ® 495/P<br />
Profiliai temperatūrinėms siūlėms<br />
495/P<br />
DEFLEX ®<br />
Atkreipkite demesį į parinkimo ir montavimo rekomendacijas.<br />
495/P 495/P-VA<br />
Fb [mm] maks. iki<br />
5 5<br />
H [mm] aukštis<br />
B [mm] apytiksliai<br />
S [mm]<br />
Tipas<br />
Leistinas judėjimas<br />
w [mm] horizontaliai<br />
Įdėklo spalva<br />
Medžiaga<br />
apytiksliai<br />
Standartinis ilgis [m]<br />
Leidžiama apkrova [kN]<br />
30/45 40/50<br />
65 65<br />
9 10<br />
2<br />
(±1)<br />
pilka, juoda ir RAL spalvos<br />
PVC PVC, nerūdijantis plienas<br />
Pakrautuvų - 150 kN, sunkvežimių - 600 kN<br />
4<br />
3
4<br />
DEFLEX ®<br />
DEFLEX ® 496<br />
496/AL 496/E 496/MS<br />
Fb [mm] maks. iki<br />
5 5 5<br />
H [mm] aukštis<br />
B [mm] apytiksliai<br />
S [mm]<br />
Tipas<br />
Leistinas judėjimas<br />
w [mm] horizontaliai<br />
Įdėklo spalva<br />
Medžiaga<br />
apytiksliai<br />
Standartinis ilgis [m]<br />
Leidžiama apkrova [kN]<br />
Profiliai temperatūrinėms siūlėms<br />
20 / 25 / 30 / 40 / 50 / 60 20 / 30 / 40 / 50<br />
65 65 65<br />
9 8 9<br />
4 4 4<br />
(±2) (±2) (±2)<br />
Pilka, juoda<br />
Aliuminis, korėta guma Nerūdijantis plienas,<br />
korėta guma<br />
Žalvaris, korėta guma<br />
3 3 2,5<br />
496/AL 496/TD<br />
Profilis skirtas didelio ploto betoninių grindų suskirstymui<br />
į terminio plėtimosi zonas, tokiu būdu apsaugant jas<br />
nuo sutrūkinėjimo betonuiplečiantis. Tinkamas<br />
naudoti su visų tipų grindų danga -<br />
betoninėms, plytelių, akmens ir t.t.<br />
Metalinė profilio konstrukcija, siūlių kraštų<br />
apsauga. Ypač paprasta montuoti,<br />
pasižymi didele leistina apkrova.<br />
Atkreipkite demesį į parinkimo ir montavimo rekomendacijas.<br />
Pakrautuvų - 150 kN, sunkvežimių - 600 kN
5<br />
DEFLEX ®<br />
DEFLEX ® 498/AL<br />
498/AL-009 498/AL-015<br />
Fb [mm] maks. iki<br />
9 15<br />
H [mm] aukštis<br />
B [mm] apytiksliai<br />
S [mm]<br />
Tipas<br />
Leistinas judėjimas<br />
w [mm] horizontaliai<br />
Įdėklo spalva<br />
Medžiaga<br />
apytiksliai<br />
Standartinis ilgis [m]<br />
Leidžiama apkrova [kN]<br />
Profiliai temperatūrinėms siūlėms<br />
60 60<br />
150 158<br />
16 24<br />
5 8<br />
(±2,5) (±4)<br />
Aliuminis, korėta guma<br />
498/AL-009 498/AL-015<br />
Profilis skirtas didelio ploto betoninių grindų suskirstymui<br />
į terminio plėtimosi zonas, tokiu būdu apsaugant jas<br />
nuo sutrūkinėjimo betonui plečiantis. Tinkamas<br />
naudoti su visų tipų grindų danga -<br />
betoninėms, plytelių, akmens ir t.t.<br />
Metalinė profilio konstrukcija, siūlių kraštų<br />
apsauga, patrauklus dizainas. Pasižymi ypač<br />
didele leistina apkrova.<br />
Atkreipkite demesį į parinkimo ir montavimo rekomendacijas.<br />
Natūrali<br />
Pakrautuvų - 150 kN, sunkvežimių - 600 kN Pakrautuvų - 46 kN, sunkvežimių - 120 kN<br />
4
Quality Label<br />
DEFLEX ® 497/AL & 497/ALE<br />
497/AL<br />
Profiliai temperatūrinėms siūlėms<br />
Profilis skirtas didelio ploto betoninių grindų<br />
suskirstymui į terminio plėtimosi zonas,<br />
tokiu būdu apsaugant jas nuo sutrūki-<br />
nėjimo betonui plečiantis. Įvairių<br />
paviršių grindims (betoninėms,<br />
natūralaus ar dirbtinio akmens ir kt.);<br />
Neįprastos konstrukcijos dėka dar<br />
tvirčiau sukimba su betono skiediniu,<br />
siūlių kampų apsauga, lygaus paviršiaus<br />
ir lengvai pakeičiamas aukštos kokybės<br />
elastingas gumos įdėklas atsparus dėvėjimui,<br />
aplinkos poveikiui, temperatūrų kaitai (-30 iki<br />
+120C), cheminių dirgiklių poveikiui; padidinto<br />
atsparumo profiliai tiekiami su apsauginėmis<br />
nerūdijančio plieno plokštelėmis (497/ALE).<br />
DEFLEX ®<br />
Atkreipkite demesį į parinkimo ir montavimo rekomendacijas.<br />
497/AL 497/ALE<br />
Fb [mm] maks. iki<br />
12 12<br />
H [mm] aukštis<br />
B [mm] apytiksliai<br />
S [mm]<br />
Tipas<br />
Leistinas judėjimas<br />
w [mm] horizontaliai<br />
Įdėklo spalva<br />
Medžiaga<br />
apytiksliai<br />
Standartinis ilgis [m]<br />
Leidžiama apkrova [kN]<br />
E degumo klasė pagal EN 13501-1<br />
50/60 51/61<br />
212 212<br />
15 17<br />
5<br />
(±2,5)<br />
Pilka, juoda<br />
Aliuminis, Nitriflex ® , PVC Aliuminis, Nitriflex ®<br />
Nerūdijantis plienas<br />
4<br />
Pakrautuvų - 150 kN, sunkvežimių - 600 kN<br />
6
Fb [mm] maks. iki<br />
H [mm] aukštis<br />
DEFLEX ® 498/E<br />
Profilis skirtas didelio ploto betoninių grindų<br />
suskirstymui į terminio plėtimosi zonas,<br />
tokiu būdu apsaugant jas nuo sutrūkinėjimo<br />
betonui plečiantis. Tinkamas<br />
naudoti su visų tipų grindų danga -<br />
betoninėms, plytelių, akmens ir t.t.<br />
Metalinė profilio konstrukcija,<br />
siūlių kraštų apsauga, patrauklus<br />
dizainas. Pasižymi ypač didele leistina<br />
apkrova.<br />
Profiliai temperatūrinėms siūlėms<br />
DEFLEX ®<br />
Atkreipkite demesį į parinkimo ir montavimo rekomendacijas.<br />
B [mm] apytiksliai<br />
S [mm]<br />
Tipas<br />
apytiksliai<br />
Leistinas judėjimas<br />
w [mm] horizontaliai<br />
Įdėklo spalva<br />
Medžiaga<br />
Standartinis ilgis [m]<br />
Leidžiama apkrova [kN]<br />
498/E<br />
498/E E 498/E<br />
10<br />
30 / 40 / 50 / 60<br />
70<br />
15<br />
5<br />
(±2,5)<br />
Natūrali<br />
Nerūdijantis plienas, korėta guma<br />
4<br />
Pakrautuvų - 150 kN, sunkvežimių - 600 kN<br />
7
8<br />
DEFLEX ®<br />
<strong>710</strong>/B-MS<br />
DEFLEX ® <strong>710</strong>/B<br />
<strong>710</strong>/B-AL <strong>710</strong>/B-VA <strong>710</strong>/B-MS<br />
Fb [mm] maks. iki<br />
5 (10) 5 (10) 5 (10)<br />
H [mm] aukštis<br />
B [mm] apytiksliai<br />
S [mm]<br />
Tipas<br />
Leistinas judėjimas<br />
w [mm] horizontaliai<br />
Įdėklo spalva<br />
Medžiaga<br />
apytiksliai<br />
Standartinis ilgis [m]<br />
Leidžiama apkrova [kN]<br />
Profiliai temperatūrinėms siūlėms<br />
Aliuminis, Nitriflex ®<br />
Profilis skirtas didelio ploto betoninių grindų suskirstymui<br />
į terminio plėtimosi zonas, tokiu būdu apsaugant jas<br />
nuo sutrūkinėjimo betonuiplečiantis. Tinkamas<br />
naudoti su visų tipų grindų danga -<br />
betoninėms, plytelių, akmens ir t.t.<br />
Metalinė profilio konstrukcija, siūlių kraštų<br />
apsauga. Dėka šonuose išfrezuotų montavimo<br />
skylių tvirtai įsitvirtina ir patikimai sukimba su<br />
betono skiediniu. Aukštos kokybės elastingas gumos<br />
įdėklas atsparus dėvėjimui, aplinkos poveikiui,<br />
temperatūrų kaitai (-30 iki +120C), cheminių dirgiklių<br />
poveikiui. Pasižymi ypač didele leistina apkrova, bei<br />
atsparumų trinčiai.<br />
Atkreipkite demesį į parinkimo ir montavimo rekomendacijas.<br />
E degumo klasė pagal EN 13501-1<br />
Quality Label<br />
20 / 25 / 30 / 40 / 50 / 60 20 / 25 / 30 / 40 / 50<br />
65 (70)<br />
9 (14)<br />
2<br />
(±1)<br />
Pilka, juoda<br />
Nerūdijantis plienas, Nitriflex<br />
®<br />
Žalvaris, Nitriflex<br />
®<br />
3 3 2,5<br />
Pakrautuvų - 150 kN, sunkvežimių - 600 kN
Quality Label<br />
<strong>710</strong>/E-VA<br />
DEFLEX ® <strong>710</strong>/E<br />
Profilis skirtas didelio ploto betoninių grindų<br />
suskirstymui į terminio plėtimosi zonas,<br />
tokiu būdu apsaugant jas nuo sutrūkinėjimo<br />
betonui plečiantis. Tinkamas<br />
naudoti su visų tipų grindų danga -<br />
betoninėms, plytelių, akmens ir t.t.<br />
Metalinė profilio konstrukcija, siūlių<br />
kraštų apsauga. Aukštos kokybės<br />
elastingas gumos įdėklas atsparus<br />
dėvėjimui, aplinkos poveikiui, temperatūrų<br />
kaitai (-30 iki +120C), cheminių<br />
dirgiklių poveikiui. Pasižymi ypač didele<br />
leistina apkrova, bei atsparumu trinčiai.<br />
Atkreipkite demesį į parinkimo ir montavimo rekomendacijas.<br />
DEFLEX ®<br />
<strong>710</strong>/E-AL <strong>710</strong>/E-VA <strong>710</strong>/E-MS<br />
Fb [mm] maks. iki<br />
5 (10) 5 (10) 5 (10)<br />
H [mm] aukštis<br />
B [mm] apytiksliai<br />
S [mm]<br />
Tipas<br />
Leistinas judėjimas<br />
w [mm] horizontaliai<br />
Įdėklo spalva<br />
Medžiaga<br />
apytiksliai<br />
Standartinis ilgis [m]<br />
Leidžiama apkrova [kN]<br />
E degumo klasė pagal EN 13501-1<br />
Aliuminis, Nitriflex ®<br />
20 / 25 / 30 / 40 / 50 / 60 20 / 25 / 30 / 40 / 50<br />
35 (40)<br />
9 (14)<br />
2<br />
(±1)<br />
Pilka, juoda ir RAL spalvos<br />
Nerūdijantis plienas, Nitriflex ®<br />
3 3 2,5<br />
Pakrautuvų - 150 kN, sunkvežimių - 600 kN<br />
Žalvaris, Nitriflex ®<br />
9
10<br />
DEFLEX ®<br />
<strong>710</strong>-AL<br />
DEFLEX ® <strong>710</strong><br />
<strong>710</strong>-AL <strong>710</strong>-VA <strong>710</strong>-MS<br />
Fb [mm] maks. iki<br />
5 (10) 5 (10) 5 (10)<br />
H [mm] aukštis<br />
B [mm] apytiksliai<br />
S [mm]<br />
Tipas<br />
Leistinas judėjimas<br />
w [mm] horizontaliai<br />
Įdėklo spalva<br />
Medžiaga<br />
apytiksliai<br />
Standartinis ilgis [m]<br />
Leidžiama apkrova [kN]<br />
Aliuminis, Nitriflex ®<br />
Profilis skirtas didelio ploto betoninių grindų suskirstymui<br />
į terminio plėtimosi zonas, tokiu būdu apsaugant jas<br />
nuo sutrūkinėjimo betonui plečiantis. Tinkamas<br />
naudoti su visų tipų grindų danga -<br />
betoninėms, plytelių, akmens ir t.t.<br />
Metalinė profilio konstrukcija, siūlių kraštų<br />
apsauga. Aukštos kokybės elastingas gumos<br />
įdėklas atsparus dėvėjimui, aplinkos poveikiui,<br />
temperatūrų kaitai (-30 iki +120C), cheminių<br />
dirgiklių poveikiui. Pasižymi ypač didele<br />
leistina apkrova, bei atsparumu trinčiai.<br />
Atkreipkite demesį į parinkimo ir montavimo rekomendacijas.<br />
E degumo klasė pagal EN 13501-1<br />
20 / 25 / 30 / 40 / 50 / 60<br />
9 (14)<br />
9 (14)<br />
2<br />
(±1)<br />
Pilka, juoda ir RAL spalvos<br />
Nerūdijantis plienas, Nitriflex ®<br />
Quality Label<br />
Žalvaris, Nitriflex ®<br />
3 3 2,5<br />
Pakrautuvų - 150 kN, sunkvežimių - 600 kN
DEFLEX ® 630/P & 640/P<br />
Profilis skirtas didelio ploto betoninių grindų suskirstymui<br />
į terminio plėtimosi zonas, tokiu būdu apsaugant jas<br />
nuo sutrūkinėjimo betonui plečiantis. Tinkamas<br />
naudoti su visų tipų grindų danga - betoninėms,<br />
plytelių, akmens ir t.t., esant lengvam eismui.<br />
Lengva montuoti, profilis iš kieto PVC,<br />
elastingas minkšto PVC įdėklas.<br />
DEFLEX ®<br />
630/P 640/P<br />
DEFLEX ®<br />
630/P 640/P<br />
Fb [mm] maks. iki<br />
8 10<br />
H [mm] aukštis<br />
B [mm] apytiksliai<br />
S [mm]<br />
Tipas<br />
Leistinas judėjimas<br />
w [mm] horizontaliai<br />
Įdėklo spalva<br />
Medžiaga<br />
apytiksliai<br />
Standartinis ilgis [m]<br />
Leidžiama apkrova [kN]<br />
Profiliai temperatūrinėms siūlėms<br />
25/30/35/40/50/65 30/40/50/60<br />
8 10<br />
8 10<br />
2 2<br />
(±1) (±1)<br />
Pilka ir RAL spalvos<br />
R-PVC, S-PVC<br />
2,50<br />
Pėsčiųjų eismui<br />
11
12<br />
DEFLEX ®<br />
DEFLEX ® 690/P & 700/P<br />
690/P 700/P-1<br />
Fb [mm] maks. iki<br />
0 10<br />
H [mm] aukštis<br />
B [mm] apytiksliai<br />
S [mm]<br />
Tipas<br />
Leistinas judėjimas<br />
w [mm] horizontaliai<br />
Įdėklo spalva<br />
Medžiaga<br />
apytiksliai<br />
Standartinis ilgis [m]<br />
Leidžiama apkrova [kN]<br />
Profiliai temperatūrinėms siūlėms<br />
40/50/80/125 45<br />
30/35/60/70 10<br />
1,5 10<br />
690/P 700/P<br />
Profilis skirtas didelio ploto betoninių grindų suskirstymui<br />
į terminio plėtimosi zonas, tokiu būdu apsaugant jas nuo<br />
sutrūkinėjimo betonui plečiantis. Naudojamas su<br />
betoniniu, ar išlyginamojo betoninio sluoksnio<br />
paviršiumi. Pasižymi paprastu montavimu.<br />
2<br />
(±1)<br />
DEFLEX ®<br />
Pilka, smėlio spalvos Pilka ir RAL spalvos<br />
PVC PVC<br />
2,5/5 2,5<br />
Pakrautuvų - 69 kN Pėsčiųjų eismui
Change language
