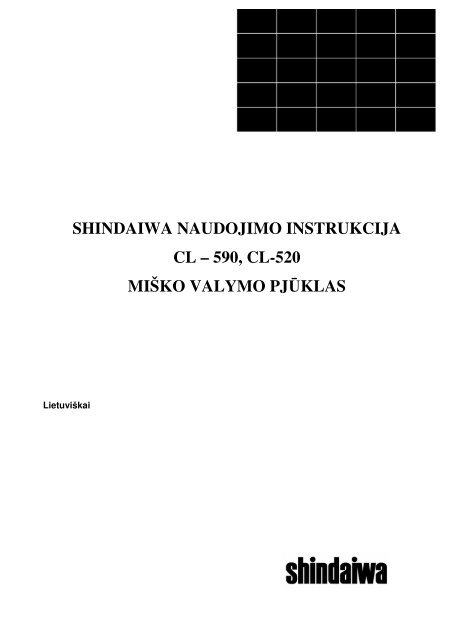

SHINDAIWA NAUDOJIMO INSTRUKCIJA<br />
CL – <strong>590</strong>, CL-<strong>520</strong><br />
MIŠKO VALYMO PJŪKLAS<br />
Lietuviškai
Svarbi informacija<br />
Prieš pradėdami naudoti šį gaminį, būtinai perskaitykite <strong>naudojimo</strong> instrukciją.<br />
Paskirtis<br />
Shindaiwažoliapjovės ir krūmapjovės – tai lengvi, puikiomis eksploatacinėmis charakteristikomis pasižymintys<br />
prietaisai su benzininiais varikliais, skirti piktžolėms naikinti, vejų pakraščiams apkirpti ir krūmams pjauti<br />
tokiose vietose, kurias sunku prižiūrėti kitomis priemonėmis.<br />
Prietaisą naudokite tik pagal čia nurodytą jo paskirtį.<br />
Naudotojai<br />
Prieš pradėdami naudoti šį prietaisą, atidžiai perskaitykite <strong>naudojimo</strong> instrukciją ir įsisavinkite jos turinį.<br />
Neleiskite kitiems asmenims naudoti šio prietaiso prieš tai neperskaičius jo <strong>naudojimo</strong> instrukcijos;<br />
sergantiems, pavargusiems ar kitiems prastos fizinės būklės asmenims; o taip pat vaikams.<br />
Turėkite omenyje, kad už nelaimingus atsitikimus ar grėsmę kitiems asmenims arba turtui atsako dirbantis su<br />
prietaisu asmuo.<br />
Apie šią <strong>naudojimo</strong> instrukciją<br />
Šioje <strong>naudojimo</strong> instrukcijoje pateikiama svarbios informacijos apie prietaiso surinkimą, darbą su juo ir jo<br />
priežiūrą. Perskaitykite ją atidžiai ir įsisavinkite jos turinį.<br />
Naudojimo instrukciją pasidėkite patogioje vietoje, kad prireikus galėtumėte nesunkiai rasti.<br />
Pametę arba sugadinę <strong>naudojimo</strong> instrukciją, arba jai tapus neįskaitoma, iš „Shindaiwa“ prekybos atstovo<br />
įsigykite naują.<br />
Šioje <strong>naudojimo</strong> instrukcijoje naudojami tarptautinės matavimų vienetų sistemos (SI) matavimo vienetai.<br />
Lenktiniuose skliaustuose pateikiamos rekomendacinės vertės, todėl tam tikrais atvejais verčiant į kitus<br />
matavimo vienetus, gali būti nedidelė paklaida.<br />
Prietaiso skolinimas ar perleidimas<br />
Skolindami šį prietaisą kitam asmeniui kartu su juo perduokite tam asmeniui, kuris skolinasi arba kuris dirbs su<br />
jūsų prietaisu, ir <strong>naudojimo</strong> instrukciją. Perleisdami šį prietaisą kitam asmeniui kartu su juo perduokite ir jo<br />
<strong>naudojimo</strong> instrukciją.<br />
Kilus klausimams<br />
Kilus klausimams apie produktą, atsarginių detalių įsigijimą, remontą ir pan., kreipkitės į „Shindaiwa“ atstovą<br />
savo šalyje.<br />
Pastabos<br />
Tobulinant produktą, šios <strong>naudojimo</strong> instrukcijos turinys gali būti keičiamas iš anksto neįspėjus. Kai kurie<br />
<strong>naudojimo</strong> instrukcijoje pateikiami paveikslėliai gali šiek tiek skirtis nuo paties gaminio – tam, kad būtų galima<br />
paaiškinti kuo tiksliau.<br />
Kai kurias prietaiso detales reikės surinkti patiems.<br />
Esant neaiškumų ar susidūrus su nesklandumais, kreipkitės į „Shindaiwa“ atstovą savo šalyje.<br />
Gamintojas:<br />
YAMABIKO CORPORATION<br />
7-2 SUEHIROCHO 1-CHOME, OHME, TOKYO (TOKIJAS) 198-8760, Japan (Japonija)<br />
Įgaliotasis atstovas Europoje:<br />
Atlantic Bridge Limited<br />
Atlantic House, PO Box 4800, Earley, Reading RG5 4GB, United Kingdom (Jungtinė Karalystė)
Saugaus darbo su prietaisu patarimai<br />
Prieš pradėdami dirbti su prietaisu, atidžiai perskaitykite šį <strong>naudojimo</strong> instrukcijos skyrių.<br />
Šiame skyriuje aprašytos svarbios atsargumo priemonės. Primygtinai prašome jų laikytis.<br />
Taip pat atidžiai perskaitykite visoje <strong>naudojimo</strong> instrukcijoje aprašytas atsargumo priemones.<br />
Rombo formos sutartinis ženkliukas prieš sakinį atkreipia dėmesį į tai, kokių pasekmių galima tikėtis<br />
nesilaikant nurodytų atsargumo priemonių.<br />
Įspėjamieji pranešimai<br />
Čia aprašomi įspėjamieji sutartiniai ženklai, kurie pateikiami <strong>naudojimo</strong> instrukcijoje ir ant paties prietaiso, kad<br />
įspėtų apie galimą fizinę traumą su prietaisu dirbančiam asmeniui ir pašaliniams. Būtinai perskaitykite šiuos<br />
įspėjimus ir laikykitės nurodymų, kad galėtumėte saugiai dirbti.<br />
PAVOJUS ĮSPĖJIMAS ATSARGIAI<br />
Šis ženklas, pateikiamas kartu su<br />
žodeliu „PAVOJUS“, atkreipia<br />
dėmesį į veiksmus arba sąlygas,<br />
dėl kurių naudotojas arba pašaliniai<br />
asmenys rizikuoja rimtai sužeisti<br />
arba žūti.<br />
Šis ženklas, pateikiamas kartu su<br />
žodeliu „ĮSPĖJIMAS“, atkreipia<br />
dėmesį į veiksmus arba sąlygas,<br />
dėl kurių naudotojas arba<br />
pašaliniai asmenys gali rimtai<br />
sužaloti arba žūti<br />
„ATSARGIAI“ nurodo galimai<br />
pavojingą situaciją, kurios<br />
neišvengus, galima patirti<br />
nedidelių arba rimtesnių<br />
sužeidimų<br />
Kiti perspėjimai<br />
Apskritimas bei<br />
įžambus brūkšnys<br />
reiškia, kad tam<br />
tikras dalykas yra<br />
draudžiamas<br />
PASTABA<br />
Žodį „PASTABA“ lydinčiame<br />
pranešime pateikiama gaminio<br />
<strong>naudojimo</strong> bei priežiūros<br />
patarimų.<br />
SVARBU<br />
Žodį „PASTABA“ lydinčiame<br />
pranešime pateikiama svarbios<br />
informacijos apie prietaiso<br />
naudojimą, tikrinimą, priežiūrą ir<br />
laikymą.<br />
Sutartiniai ženklai<br />
Šioje <strong>naudojimo</strong> instrukcijoje ir ant paties prietaiso rasite nemažai sutartinių įspėjamųjų ženklų. Išsiaiškinkite ir<br />
žinokite, ką kiekvienas jų reiškia.<br />
Ženklo forma Ženklo aprašymas, paskirtis Ženklo forma Ženklo aprašymas, paskirtis<br />
Atidžiai perskaitykite <strong>naudojimo</strong><br />
instrukciją<br />
Būtina naudoti tinkamas<br />
ausų, akių bei galvos<br />
apsaugos priemones.<br />
Avėkite apsauginę avalynę ir<br />
mūvėkite pirštines<br />
Maksimalus pjovimo įtaiso veleno<br />
sukimosi greitis (aps. per min.)<br />
Neleiskite pašaliniams prieiti<br />
arčiau kaip 15 m. atstumu.<br />
Degalų ir alyvos mišinys<br />
Avarinis sustabdymas<br />
Išankstinio degalų pumpavimo<br />
(siurblio) mygtukas<br />
Įspėjimas!<br />
Saugokitės, kad nesviestų ko<br />
nors!<br />
Karbiuratoriaus reguliavimas<br />
- Mišinys esant mažam greičiui<br />
Įspėjimas!<br />
Smūgis šonan.<br />
Karbiuratoriaus reguliavimas<br />
- Mišinys esant dideliam greičiui
Saugaus darbo su prietaisu patarimai<br />
Ženklo forma Ženklo aprašymas, paskirtis Ženklo forma Ženklo aprašymas, paskirtis<br />
Naudoti be apsauginio gaubto<br />
draudžiama.<br />
Karbiuratoriaus reguliavimas<br />
- Tuščiosios eigos greitis<br />
Naudoti metalinį pjovimo diską –<br />
draudžiama.<br />
„U“ formos rankena<br />
Naudoti pjovimo galvutę su<br />
nailoniniu valu – draudžiama.<br />
„L“ formos rankena<br />
Nedirbkite su prietaisu prastai<br />
vėdinamose vietose.<br />
Saugokitės įkaitusių iki didelės<br />
temperatūros vietų<br />
Saugokitės ugnies ir nesukelkite<br />
gaisro.<br />
Garantuojamas garso galios lygis<br />
Šalto variklio paleidimo svirties<br />
padėtis „COLD START“ (šalto<br />
paleidimas) – sklendė uždaryta.<br />
Šalto variklio paleidimo svirties<br />
padėtis „RUN“ (veikia) – sklendė<br />
atidaryta.<br />
Saugokitės, kad nenutrenktų<br />
elektra.<br />
Variklio užvedimas
Saugaus darbo su prietaisu patarimai<br />
Įspėjamųjų saugos lipdukų vieta<br />
Ant šio prietaiso yra užklijuoti toliau parodyti įspėjamieji saugos lipdukai. Prieš pradėdami dirbti su prietaisu,<br />
išsiaiškinkite ir žinokite, ką jie reiškia.<br />
Jei įspėjamieji saugos lipdukai susidėvi tiek, kad tampa neįskaitomi, arba nusilupa ir nukrinta nuo prietaiso, iš<br />
„Shindaiwa“ atstovo savo šalyje įsigykite naujus ir priklijuokite tose vietose, kokios nurodytos paveikslėlyje toliau.<br />
1. Įspėjamasis saugos lipdukas (detalės nr. 890617-43130)
Saugaus darbo su prietaisu patarimai<br />
Degalų paruošimas ir tvarkymas<br />
PAVOJUS<br />
Pildydami degalų bakelį, prietaisą visada laikykite atokiau nuo ugnies.<br />
Degalai yra labai degūs, todėl netinkamai juos tvarkant, kyla gaisro grėsmė. Maišydami, sandėliuodami ir<br />
tvarkydami degalus būkite itin atsargūs, nes galite rimtai susižaloti. Griežtai laikykitės toliau pateiktų nurodymų.<br />
o<br />
o<br />
Pildydami degalų bakelį, nerūkykite ir nelaikykite arti liepsnos.<br />
Nepildykite degalų bakelio, kol variklis karštas arba dirba.<br />
Nepaisant šių nurodymų, degalai gali užsiliepsnoti ir nudeginti ar sukelti gaisrą.<br />
Apie tarą ir degalų pildymo vietą<br />
o Degalus laikykite tik tam skirtose specialiose<br />
talpyklose.<br />
o Degalų talpyklose ar statinėse gali būti padidėjęs<br />
slėgis. Todėl degalų talpyklų dangtelius pirmiausiai<br />
šiek tiek atsukite iš lėto, kad susivienodintų slėgis.<br />
o Nepildykite degalų bakelio patalpose. Degalų<br />
bakelį pildykite tik lauke, laikydami virš plikos<br />
žemės.<br />
Išsilieję degalai gali sukelti gaisrą<br />
Pildydami degalų bakelį, laikykitės šių nurodymų:<br />
o Nepripilkite degalų į bakelį tiek daug, kad pasiektų<br />
bakelio kaklelį. Degalų į bakelį pilkite tik iki<br />
nurodytos ribos (iki bakelio briaunos).<br />
o Jei perpylėte ar praliejote pro šalį, išsiliejusius<br />
degalus iššluostykite.<br />
o Papildę tvirtai užsukite degalų bakelio dangtelį.<br />
Išsilieję degalai gali užsiliepsnoti ir sukelti gaisrą<br />
arba nudeginti.<br />
Neužveskite variklio toje pačioje vietoje, kur pildėte<br />
degalų bakelį<br />
o Draudžiama variklį užvesti toje pačioje vietoje, kur<br />
pildėte degalų bakelį. Prieš užvesdami variklį,<br />
pasitraukite bent 3 m. atstumu nuo šios vietos.<br />
Pildant degalų bakelį pratekėję degalai gali<br />
užsiliepsnoti ir sukelti gaisrą arba nudeginti.<br />
Pratekėję degalai gali sukelti gaisrą<br />
o Baigę pildyti degalų bakelį, būtinai patikrinkite, ar<br />
nėra degalų protėkio pro degalų vamzdelį, degalų<br />
sistemos sandarinimo žiedus ir aplink degalų<br />
bakelio dangtelį.<br />
o Pastebėję degalų protėkį, nedelsdami išjunkite<br />
prietaisą ir jo nebenaudokite; susisiekite su<br />
prekybos atstovu savo šalyje, kad sutaisytų.<br />
Pratekėję degalai gali užsiliepsnoti ir sukelti<br />
gaisrą.<br />
1. Degalų bakelis.<br />
2. Bakelio briaunos lygis
Saugaus darbo su prietaisu patarimai<br />
Variklio paruošimas ir tvarkymas<br />
ĮSPĖJIMAS<br />
Užvedant variklį<br />
Išmetami dūmai yra toksiški<br />
Užvesdami variklį, imkitės tokių atsargumo priemonių: o<br />
o Įsitikinkite, kad nėra atsilaisvinusių varžtų ar<br />
veržlių.<br />
o Patikrinkite, ar nėra degalų protėkio.<br />
o Prietaisą padėkite gerai vėdinamoje vietoje, ant<br />
lygau paviršiaus.<br />
o Įsitikinkite, kad aplink yra pakankamai tuščios<br />
vietos ir neprileiskite artyn pašalinių asmenų ar<br />
gyvūnų.<br />
o<br />
Variklį užveskite, akceleratoriaus gaiduką nustatę į<br />
tuščiosios eigos greičio padėtį.<br />
Nesilaikant šių atsargumo nurodymų, gali<br />
įvykti nelaimingas atsitikimas ir yra pavojus<br />
rimtai susižaloti ar net žūti.<br />
Užvedus variklį, patikrinkite ar nesigirdi neįprastų<br />
garsų ir nėra neįprastos vibracijos<br />
o Užvedę variklį įsitikinkite, kad nesigirdi neįprastų<br />
garsų ir nėra neįprastos vibracijos. Pastebėję<br />
neįprastų garsų ar neįprastą vibraciją,<br />
nebenaudokite prietaiso. Kreipkitės į prekybos<br />
atstovą savo šalyje, kad sutaisytų.<br />
Krintančios ar dūžtančios detalės gali rimtai<br />
sužeisti ar sužaloti.<br />
Iš variklio išmetamų dūmų sudėtyje yra toksiškų<br />
dujų, todėl nedirbkite su prietaisu patalpose ar<br />
kitose prastai vėdinamose vietose .<br />
Išmetamaisiais dūmais galima apsinuodyti.<br />
Prieš tikrindami ar tvarkydami prietaisą, išjunkite<br />
variklį<br />
Tikrindami, tvarkydami ar atlikdami priežiūros darbus,<br />
laikykitės šių saugos nurodymų:<br />
o Prieš tikrindami ar tvarkydami prietaisą, išjunkite<br />
variklį ir kol jis neatvės, nemėginkite tikrinti ar<br />
tvarkyti prietaiso.<br />
Gali nudeginti.<br />
o Prieš atlikdami patikros ir priežiūros darbus,<br />
nuimkite uždegimo žvakės dangtelį.<br />
Prietaiso varikliui netyčia užsivedus, gali įvykti<br />
nelaimingas atsitikimas.<br />
Varikliui veikiant, nelieskite iki aukštos<br />
temperatūros įkaitusių ar aukštos įtampos detalių<br />
Varikliui veikiant ir ką tik jį išjungus, nelieskite toliau<br />
nurodytų iki aukštos temperatūros įkaitusių ar aukštos<br />
įtampos detalių:<br />
o triukšmo slopintuvo, uždegimo<br />
žvakės, kampinės pavaros ir<br />
kitų iki aukštos temperatūros<br />
įkaistančių detalių;<br />
Prisilietus prie įkaitusių<br />
detalių, jos gali nudeginti.<br />
o uždegimo žvakės, uždegimo<br />
žvakės laido ir kitų aukštos<br />
įtampos detalių.<br />
Varikliui veikiant prisilietus<br />
prie aukštos įtampos<br />
detalių, gali nutrenkti elektra.<br />
Tikrinant uždegimo žvakę<br />
Tikrindami uždegimo žvakę, laikykitės šių saugos<br />
nurodymų:<br />
o Jei elektrodai ar kontaktai susidėvėję, arba<br />
pastebėjus keramikos įtrūkimų, pakeiskite<br />
naujomis detalėmis.<br />
o Mūsų atstovas turi atlikti kibirkšties testą (kad<br />
patikrintų, ar žvakė duoda kibirkštį).<br />
o Negalima kibirkšties testo atlikti šalia žvakės<br />
angos.<br />
o Kibirkšties testo negalima atlikti vietose, kur gali<br />
būti išsilieję degalų ar degių dujų.<br />
o Nelieskite uždegimo žvakės metalinių dalių.<br />
Nuo žvakės gali kilti gaisras arba gali jus<br />
nutrenkti elektra.<br />
Pastebėję ugnį ar dūmus, visada pirmiausiai<br />
pagalvokite apie saugumą<br />
o Jei iš variklio plyksteli ugnis ar iš kur nors ima rūkti<br />
dūmai, išskyrus išmetimo angą, pirmiausiai<br />
atsitraukite nuo prietaiso saugiu<br />
atstumu, kad jums negrėstų<br />
pavojus.<br />
o Semtuvu užpilkite ant prietaiso<br />
smėlio ar pan. medžiagos, kad<br />
gaisras neišplistų, arba ugnį<br />
užgesinkite gesintuvu.<br />
Panikavimas tokiose situacijose gali baigtis<br />
gaisro išplitimu ir dar didesne žala.
Saugaus darbo su prietaisu patarimai<br />
Prietaiso tvarkymas<br />
Bendrosios atsargumo priemonės<br />
Naudojimo Instrukcija<br />
o Tam, kad galėtumėte tinkamai dirbti su prietaisu,<br />
prieš pradėdami naudoti, atidžiai perskaitykite<br />
<strong>naudojimo</strong> instrukciją.<br />
Neperskaitę <strong>naudojimo</strong> instrukcijos, galite<br />
rimtai susižaloti ar sukelti nelaimingą<br />
atsitikimą.<br />
ĮSPĖJIMAS<br />
Prietaiso skolinimas ar perleidimas kitam asmeniui<br />
o Skolindami šį prietaisą kitam asmeniui kartu su juo<br />
perduokite jam asmeniui ir <strong>naudojimo</strong> instrukciją.<br />
o Perleisdami šį prietaisą kitam asmeniui kartu su<br />
juo perduokite ir jo <strong>naudojimo</strong> instrukciją.<br />
Nepaisydami šio nurodymo, galite rimtai<br />
susižaloti ar sukelti nelaimingą atsitikimą.<br />
Prietaisą naudokite tik pagal jo paskirtį<br />
o Prietaisą naudokite tik pagal šioje <strong>naudojimo</strong><br />
instrukcijoje nurodytą jo paskirtį.<br />
Nepaisydami šio nurodymo, galite rimtai<br />
susižaloti ar sukelti nelaimingą atsitikimą.<br />
Prietaisui sugedus dėl to, kad jis buvo<br />
neleistinai modifikuotas ar pakeistas, jam<br />
taikoma garantija nebegalios.<br />
Prietaisą naudokite tik patikrinę ir jei jis tinkamai<br />
prižiūrėtas<br />
o Jei prietaisas nebuvo patikrintas ar tinkamai<br />
prižiūrimas, nenaudokite jo. Pasirūpinkite, kad<br />
prietaisas būtų reguliariai tikrinamas ir atliekami jo<br />
techninės priežiūros darbai.<br />
Nepaisydami šio nurodymo, galite rimtai<br />
susižaloti ar sukelti nelaimingą atsitikimą.<br />
Pasiruošimas nelaimingiems atsitikimams<br />
Pasirūpinkite priemonėmis, kurių gali prireikti ištikus<br />
nelaimingam atsitikimui ar netyčia susižalojus. Turėkite:<br />
o pirmosios pagalbos vaistinėlę;<br />
o rankšluosčių ir tvarsčių kraujavimui sustabdyti;<br />
o švilpuką ar mobilųjį telefoną (kad prireikus,<br />
galėtumėte pakviesti pagalbos).<br />
Jei nesugebėsite suteikti pirmosios pagalbos ar<br />
prisišaukti pašalinių pagalbos, dėl patirto<br />
sužalojimo galite nusilpti.<br />
Atsargumo priemonės dirbant<br />
PAVOJUS<br />
Nenaudokite prietaiso, žoliapjovės pjovimo diskui<br />
sukantis tuščiosios eigos greičiu<br />
o Nenaudokite prietaiso žolei pjauti, kai jo<br />
akceleratoriaus gaidukas yra nustatytas į tuščiosios<br />
eigos greičio padėtį ir jo pjovimo diskas sukasi<br />
tuščiosios eigos greičiu.<br />
Plotas 15 m. spinduliu yra pavojinga zona<br />
Visas plotas 15 m. spinduliu aplink prietaisą yra<br />
pavojinga zona. Dirbdami su prietaisu, būtinai imkitės<br />
toliau nurodytų atsargumo priemonių:<br />
o Į pavojingą zoną neleiskite patekti vaikams,<br />
pašaliniams žmonėms ir gyvūnams.<br />
Nepaisydami šio nurodymo, galite rimtai<br />
susižaloti ar sukelti nelaimingą atsitikimą.<br />
o Į pavojingą zoną įžengus pašaliniam asmeniui,<br />
išjunkite prietaiso variklį, kad pjovimo diskas<br />
Nenuimkite apsauginio gaubto<br />
o Nedirbkite su prietaisu nuėmę apsauginį gaubtą.<br />
Nuo besisukančios žoliapjovės pjovimo disko<br />
atšokę objektai gali sukelti nelaimingą atsitikimą<br />
ar rimtai sužaloti.<br />
o<br />
o<br />
nustotų suktis.<br />
Artėdami prie asmens dirbančio su žoliapjove,<br />
atkreipkite jo dėmesį kokiu nors signalu, pvz.,<br />
meskite šakelę iš saugios zonos, ir tik įsitikinę, kad<br />
variklis išjungtas, o pjovimo diskas nebesisuka,<br />
įženkite į pavojingą zoną.<br />
Jei su prietaisu dirba ne vienas, o daugiau žmonių,<br />
būtina susitarti, kokiu būdu atkreipsite vienas kito<br />
dėmesį, ir būtina dirbti ne mažesniu kaip 15 m.<br />
atstumu vienas nuo kito.<br />
<br />
Nesilaikant saugaus atstumo, besisukantis<br />
žoliapjovės pjovimo diskas gali sužeisti, apakinti<br />
ar net mirtinai sužaloti, kaip ir nuo jos atšokę<br />
objektai.
Saugaus darbo su prietaisu patarimai<br />
Asmenims, dirbantiems su prietaisu<br />
Prietaiso neturėtų naudoti:<br />
o pavargę asmenys;<br />
o apsvaigę nuo alkoholio asmenys;<br />
o vaistus vartojantys asmenys;<br />
o besilaukiančios moterys;<br />
o prastos fizinės būklės asmenys;<br />
o <strong>naudojimo</strong> instrukcijos neperskaitę asmenys;<br />
o vaikai.<br />
Nepaisant šių nurodymą, gresia nelaimingas<br />
atsitikimas.<br />
Prietaiso <strong>naudojimo</strong> ir darbo aplinka<br />
o Nenaudokite prietaiso neturėdami tvirtos atramos<br />
kojoms – stovėdami stačiose įkalnėse arba po<br />
smarkaus lietaus, nes didelė grėsmė paslysti ir<br />
susižeisti.<br />
o Nedirbkite su prietaisu tamsiu paros metu ar naktį,<br />
taip pat neapšviestose vietose, kur prastas<br />
matomumas.<br />
o Dirbdami su prietaisu nestačiose įkalnėse, pjaukite<br />
tolygiais judesiais pagal kontūrus.<br />
Nukritus ar paslydus, o taip pat netinkamai<br />
dirbant su prietaisu, galima rimtai susižaloti.<br />
o Savo pačių sveikatos ir saugos bei patogaus darbo<br />
labui, dirbkite su prietaisu kai aplinkos temperatūra<br />
-5°C – +40°C.<br />
Nepaisydami šių nurodymų, galite rimtai<br />
pakenkti savo sveikatai.<br />
Pereidami į kitą vietą išjunkite variklį<br />
Judėdami iš vienos vietos į kitą tokiomis aplinkybėmis,<br />
kokios aprašytos toliau, išjunkite prietaiso variklį ir<br />
įsitikinkite, kad žoliapjovės pjovimo diskas nustojo<br />
suktis, tada uždėkite pjovimo disko apsauginį gaubtą ir<br />
nusukite triukšmo slopintuvą nuo savęs.<br />
o Eidami į vietą, kurioje ketinate dirbti.<br />
o Darbo metu pereidami į kitą vietą.<br />
o Išeidami iš darbo vietos.<br />
Nepaisydami šių nurodymų, galite nudegti ar<br />
rimtai susižaloti.<br />
o Gabendami prietaisą automobiliu, ištuštinkite<br />
degalų bakelį, uždėkite pjovimo disko apsauginį<br />
gaubtą ir gerai pritvirtinkite prietaisą, kad nejudėtų.<br />
Gabendami prietaisą su neištuštintu degalų<br />
bakeliu, rizikuojate sukelti gaisrą.<br />
ĮSPĖJIMAS<br />
Vibracija ir šaltis<br />
Manoma, kad šaltis ir vibracija tam tikriems asmenims gali<br />
sukelti būklę, vadinamą Reino sindromu (Raynaud‘s<br />
Phenomenon), kuris pasireiškia pirštų kraujotakos sutrikimais.<br />
Dėl šalčio bei vibracijos poveikio gali imti dilgčioti rankų<br />
pirštus, pirštai gali imti „degti“, o vėliau prarasti sveiką spalvą,<br />
sugrubti, nutirpti.<br />
Kadangi nėra žinoma, koks mažiausias poveikis paskatina šį<br />
negalavimą, mes primygtinai rekomenduojame imtis toliau<br />
pateikiamų atsargumo priemonių.<br />
o Nesušalkite, ypač šiltai apgobkite galvą ir kaklą, pėdas ir<br />
kulkšnis, rankas ir riešus.<br />
o Užtikrinkite gerą kraujo apytaką, dirbdami dažnai darykite<br />
pertraukas ir jų metu atlikite vikrių pratimų rankoms, ir<br />
nerūkykite.<br />
o Ribokite darbo su žoliapjove valandų skaičių. Bent dalį<br />
darbo dienos užsiimkite kitais darbais.<br />
o Sunegalavę ar pastebėję, kad pirštai paraudo ir patino, o<br />
vėliau pabalo ir prarado jautrumą, pasitarkite su gydytoju<br />
prieš toliau dirbdami.<br />
Nepaisydami šių nurodymų, galite rimtai<br />
pakenkti savo sveikatai.<br />
Traumos dėl persitempimo<br />
Manoma, kad per ilgai dirbant ir per daug nuvarginus pirštų,<br />
rankų, plaštakų ir pečių raumenis bei sausgysles, minėtos<br />
vietos gali tapti skausmingos, patinti, gali būti jaučiamas<br />
tirpulys, silpnumas ir net labai stiprus skausmas.<br />
Tam, kad sumažintumėte traumų dėl persitempimo grėsmę,<br />
imkitės tokių veiksmų:<br />
o<br />
o<br />
o<br />
o<br />
Stenkitės nelaikyti riešo sulenktoje, įtemptoje arba<br />
pakreiptoje padėtyje. Stenkitės riešą laikyti tiesiai. Be to,<br />
imdami už žoliapjovės rankenos, tai darykite visa<br />
plaštaka, ne tik nykščiu ir smiliumi.<br />
Darykite reguliarias pertraukėles, kad rankos pailsėtų nuo<br />
pasikartojančių judesių.<br />
Darykite plaštakų ir rankų raumenis stiprinančius<br />
pratimus.<br />
Pajutę pirštų, plaštakų, riešų arba rankų dilgčiojimą,<br />
tirpulį ar skausmą, kreipkitės į gydytoją. Kuo greičiau<br />
diagnozuos persitempimą, tuo lengviau bus užkirsti<br />
kelią negrįžtamiems nervų ir raumenų pakitimams.<br />
Nepaisydami šių nurodymų, galite rimtai<br />
pakenkti savo sveikatai.<br />
Tinkamas mokymas<br />
Neleiskite dirbti su prietaisu tinkamai neapmokytiems asmenims ir asmenims, neturintiems tinkamos apsauginės<br />
įrangos. Susipažinkite su prietaiso valdikliais ir žinokite, kaip tinkamai jį naudoti. Žinokite kaip išjungti prietaisą ir<br />
užgesinti jo variklį. Mokėkite greitai atsegti prietaiso tvirtinimo diržus. Neleiskite niekam dirbti su prietaisu prieš tai<br />
neišklausius instrukcijos.
Saugaus darbo su prietaisu patarimai<br />
ĮSPĖJIMAS<br />
Prieš pradėdami dirbti, pašalinkite visas kliūtis ir pašalinius daiktus<br />
o Prieš pradėdami dirbti, patikrinkite visą darbo vietą ir surinkite akmenis,<br />
tuščias skardines ir kt. daiktus, kurie gali atšokti nuo pjovimo įtaiso, o taip pat<br />
vielos ar laidų atraižas, kurios gali apsivyti aplink pjovimo įtaisą.<br />
Nuo besisukančios žoliapjovės pjovimo įtaiso atšokę objektai arba aplink<br />
jį apsivijusios vielos ar laidų atraižos gali sukelti nelaimingą atsitikimą ar<br />
rimtai sužaloti.<br />
Dirbdami su prietaisu, nelaikykite jo pjovimo įtaiso pakėlę aukštyn<br />
o Dirbdami su prietaisu, nelaikykite jo pjovimo įtaiso pakėlę aukštyn. Taip pat nedirbkite pjovimo įtaisą pakelę<br />
aukščiau kelių lygio.<br />
Pakėlus pjovimo įtaisą aukščiau kelių lygio, sukimosi plokštuma priartėja prie veido, todėl nuo pjovimo<br />
įtaiso atsimušę objektai gali pataikyti į veidą ir rimtai sužaloti.<br />
Kilus įtarimui, kad kažkas – ne taip, nieko nelaukę išjunkite variklį<br />
Toliau aprašytos aplinkybės, kuriomis variklį reikia nedelsiant išjungti ir prieš tikrinant bet kurią prietaiso detalę,<br />
įsitikinti, kad pjovimo diskas nustojo suktis. Apgadintas detales būtina<br />
pakeisti.<br />
o Jei bepjaunant pjovimo įtaisas atsimušė į akmenį, medį, stulpą ar<br />
pan. kliūtį.<br />
o Jei prietaisas staiga ima neįprastai stipriai vibruoti.<br />
Toliau dirbant su apgadintu prietaisu ar detalėmis, rizikuojate<br />
rimtai susižeisti ar patirti nelaimingą atsitikimą.<br />
Atatranka<br />
o Žoliapjovės pjovimo diskui besisukant dideliu greičiu ir prisilietus<br />
prie medžio, stulpo, akmens ar pan. kieto daikto, ji gali staigiai ir<br />
su didele jėga atšokti atgal; šis reiškinys yra vadinamas atatranka.<br />
o Atatranka yra labai pavojinga, nes dėl jos galite staiga prarasti<br />
prietaiso valdymą.<br />
o Žoliapjovės pjovimo diskui priekiniu dešiniuoju kvadrantu (B)<br />
prisilietus prie krūmo ar pan. kieto daikto, ji gali staigiai ir su didele<br />
jėga atšokti atgal į dešinį šoną.<br />
o Tam, kad išvengtumėte atatrankos, nepjaukite iš kairės į dešinę. Pasirūpinkite, kad pjaudami žoliapjovės<br />
pjovimo disku nekliudytumėte jokių kietų daiktų.<br />
o Pjaudami įsitikinkite, kad pjaunamas objektas liestų pjovimo diską kairiojo priekinio pjovimo disko trečdalio<br />
kraštu.<br />
Nesilaikant šių nurodymų galima rimtai ar net mirtinai susižaloti.
Saugaus darbo su prietaisu patarimai<br />
Su pjovimo įtaisu susijusios atsargumo priemonės<br />
PAVOJUS<br />
Užsikirtus pjovimo įtaisui, pirmiausiai išjunkite variklį. Nemėginkite iš pjovimo įtaiso išimti įstrigusių<br />
objektų, kol variklis veikia. Išėmus įstrigusį objektą ir prietaisui staiga pradėjus veikti, galite rimtai<br />
susižeisti.<br />
1. Naudojant metalinį pjovimo diską<br />
ĮSPĖJIMAS<br />
Rinkitės tinkamą pjovimo diską<br />
Atsakomosios jėgos<br />
o Pasirinkus netinkamą pjovimo diską, galima rimtai Žinokite, kokios gali būti atsakomosios stūmimo ir<br />
susižeisti. Perskaitykite visus šioje <strong>naudojimo</strong> traukimo jėgos bei atatranka, ir kaip tai gali paveikti j<br />
instrukcijoje pateiktus saugos nurodymus ir griežtai ūsų pusiausvyrą, dirbant su prietaisu.<br />
jų laikykitės.<br />
Nepaisydami šio nurodymo, galite rimtai ar net<br />
o Trijų dantukų pjovimo diskas yra skirtas piktžolėms mirtinai susižaloti.<br />
ir žolei pjauti. Tam, kad nesusižeistumėte dėl<br />
atatrankos ar pjovimo disko įtrūkimo, nepjaukite<br />
metaliniu pjovimo disku krūmų ir medelių.<br />
o Rinkitės tik bendrovės „YAMABIKO<br />
CORPORATION“ rekomenduojamus priedus.<br />
Apgadintas arba suskilęs pjovimo diskas gali<br />
rimtai sužaloti.<br />
Prieš naudodami, apžiūrėkite pjovimo diską<br />
Įskilusios metalinio pjovimo disko šukės pjaunant gali<br />
atsiskirti nuo jos ir skrieti su didele jėga. Todėl prieš<br />
pradėdami dirbti, visada apžiūrėkite metalinį pjovimo<br />
diską, ar neįskilęs.<br />
Įskilusį pjovimo diską išmeskite, kad ir koks mažas<br />
įskilimas būtų.<br />
Pjovimo diskas gali įskilti dėl netinkamo <strong>naudojimo</strong> ar<br />
galandimo.<br />
Apgadintas ar įskilęs pjovimo diskas gali tapti<br />
nelaimingo atsikimo priežastimi ir rimtai sužaloti.<br />
2. Naudojant pjovimo galvutę su nailoniniu valu<br />
ĮSPĖJIMAS<br />
Rinkitės tinkamą pjovimo įtaisą<br />
o Pasirinkus netinkamą pjovimo įtaisą, galima rimtai<br />
susižeisti. Perskaitykite visus šioje <strong>naudojimo</strong><br />
instrukcijoje pateiktus saugos nurodymus ir griežtai<br />
jų laikykitės.<br />
paviršiaus atšokusių objektų.<br />
o Rinkitės tik bendrovės „YAMABIKO<br />
<br />
CORPORATION“ rekomenduojamus pjovimo<br />
įtaisus.<br />
o<br />
o<br />
Rinkitės tik pjovimo galvutes su nailoniniu valu.<br />
Nenaudokite metalinio pjovimo disko.<br />
Nepaisydami šio nurodymo, galite sukelti<br />
nelaimingą atsitikimą ar rimtai susižaloti.<br />
Paliktas išsikišęs už atpjovimo peilio pjovimo<br />
galvutės valas, galvutei pradėjus suktis, gali<br />
atitrūkti ir nuskrieti.<br />
<br />
Nepaisydami šio nurodymo, galite sukelti<br />
nelaimingą atsitikimą ar rimtai susižaloti.<br />
Nepjaukite žolės arti automobilių ar pėsčiųjų<br />
Dirbdami virš pliko žemės paviršiaus ar žvyro plotų, būkite itin<br />
atidūs, nes valas gali dideliu greičiu nusviesti nedidelius<br />
akmenukus. Apsauginis gaubtas negali sulaikyti nuo kieto<br />
Nepaisydami šio nurodymo, galite sukelti<br />
nelaimingą atsitikimą ar rimtai susižaloti.<br />
Venkite vielos<br />
Nepjaukite tokiose vietose, kur gali būti vielinės tvoros<br />
atraižų. Pašalinkite vielos atraižas iš darbo vietos arba<br />
venkite pjauti tokiose vietose išvis.<br />
Naudokite tinkamas asmens saugos priemones.<br />
Nepjaukite tokiose vietose, kur neįmanoma matyti, ką<br />
pjaunate žoliapjove.<br />
<br />
Nepaisydami šio nurodymo, galite sukelti<br />
nelaimingą atsitikimą ar rimtai susižaloti.<br />
ATSARGIAI<br />
Rinkitės tik bendrovės „YAMABIKO CORPORATION“ rekomenduojamą lankstų, nemetalinį valą.
Saugaus darbo su prietaisu patarimai<br />
Asmens saugos priemonės<br />
ĮSPĖJIMAS<br />
Naudokite asmens saugos priemones<br />
Dirbdami su žoliapjove visada naudokite šias asmens saugos priemones:<br />
a) galvos apsaugą (šalmą) – saugo galvą<br />
b) ausų kištukus – saugo klausos aparatą<br />
c) apsauginius akinius – saugo akis<br />
d) veido skydelį – saugo veidą<br />
e) apsaugines pirštines – saugo rankas nuo šalčio ir vibracijos<br />
f) prie kūno priglundančius darbo drabužius (ilgomis rankovėmis ir<br />
klešnėmis) – saugo kūną<br />
g) avėkite aulinius batus neslidžiais padais (ne atvirais priekiais) –<br />
saugo pėdas<br />
h) blauzdų apsaugas – saugo kojas<br />
Nesilaikant šių saugos nurodymų, galima pakenkti klausai ir<br />
regėjimui bei rimtai susižaloti.<br />
Prireikus naudokite ir šias specialias apsaugos priemones:<br />
o Nuo dulkių apsaugančią kaukę – saugo kvėpavimo takus<br />
o Tinkliuką nuo bičių – saugo nuo bičių įkandimo.<br />
Vilkėkite tinkamus drabužius<br />
Nedėvėkite kaklaraiščių ir papuošalų bei laisvų drabužių, kuriuos galėtų įtraukti<br />
prietaisas. Neavėkite batų atvirais priekiais, nedirbkite basomis ar plikomis<br />
kojomis. Tam tikromis aplinkybėmis gali būti reikalingos veido ir ausų apsaugos<br />
priemonės. Pjaunant stambius krūmus su metaliniu pjovimo disku, papildomai<br />
gali reikėti medkirčio kelnių ir blauzdų apsaugų.<br />
Nesilaikant šių saugos nurodymų, galima pakenkti klausai ir regėjimui bei<br />
rimtai susižaloti.
Pakuotėje esančių dalių sąrašas<br />
Pakuotėje esančių dalių sąrašas<br />
o<br />
o<br />
o<br />
Toliau nurodytos dalys pakuotėje yra supakuotos atskirai.<br />
Atidarę dėžę, išpakuokite ir patikrinkite joje esančias detales.<br />
Jei ko nors trūksta ar kuri nors iš detalių apgadinta, kreipkitės į „Shindaiwa“ atstovą savo šalyje.<br />
Variklis<br />
Darbinis kotas<br />
1. Variklis ir dešinė rankena<br />
2. Apsauginiai akiniai (atitinkantys ANSI Z 87.1 reikalavimus)<br />
3. Įspėjamasis ženklas<br />
4. Naudojimo <strong>instrukcija</strong><br />
5. Metalinio pjovimo disko gaubtas<br />
6. Nailoninio valo galvutės gaubtas<br />
7. Tvirtinimo plokštelė<br />
8. Varžtas M5x25<br />
9. Peilis<br />
10. Varžtas 5x12<br />
11. Kairė rankena<br />
12. Kotas<br />
13. Pjovimo disko dangtelis<br />
14. Diržas per pečius<br />
15. Raktas<br />
16. Žvakių veržliaraktis<br />
17. Šešiakampis veržliaraktis<br />
18. Dirželis<br />
19. Varžtas M5x25<br />
20. Varžtas M5x20<br />
21. Stovelis
Aprašymas<br />
Aprašymas<br />
1. Kampinės pavaros mechanizmas – turi dvi<br />
pavaras, pasukimo ašies kampui keisti.<br />
2. Transportuodami prietaisą naudokite tinkamą<br />
pjovimo disko dangtelį.<br />
3. Apsauginis gaubtas – apsaugo dirbantį asmenį nuo<br />
sąlyčio su pjovimo galvute ir jos sviedžiamų<br />
objektų.<br />
4. Koto vamzdis – prietaiso dalis, kurioje yra pavaros<br />
velenas.<br />
5. „U“ formos rankena – dviračio tipo rankena, kad<br />
būtų lengviau dirbti nei su prietaisu su „L“ formos<br />
rankena.<br />
6. Tvirtinimo taškas – įtaisas, prie kurio prikabinamas<br />
diržas.<br />
7. Degimo sistemos jungiklis – svirties pavidalo<br />
jungiklis akceleratoriaus gaiduko korpuso viršuje;<br />
pastūmus jungiklį pirmyn, veikimas įjungiamas<br />
(RUN), atgal – išjungiamas (STOP).<br />
8. Akceleratoriaus gaidukas – įjungiamas darbuotojo<br />
pirštu ir skirtas variklio darbo greičiui valdyti.<br />
9. Akceleratoriaus gaiduko blokatorius – užblokuoja<br />
akceleratoriaus gaiduką tuščiosios eigos padėtyje,<br />
kad galėtumėte neskubėdami tinkamai dešine<br />
ranka suimti prietaisą už rankenos.<br />
10. Oro filtro dangtelis – juo uždaromas oro filtras.<br />
11. Degalų bakelio dangtelis – juo uždaromas degalų<br />
bakelis.<br />
12. Degalų bakelis – į jį pilami degalai; jame dar yra<br />
degalų filtras.<br />
13. Starterio rankenėlė – traukiant rankenėlę,<br />
užvedamas variklis.<br />
14. Triukšmo slopintuvo dangtelis – juo uždengiamas<br />
triukšmo slopintuvas, kad darbuotojas neprisiliestų<br />
prie įkaitusio jo paviršiaus.<br />
15. Uždegimo žvakė.<br />
16. Diržas<br />
17. Klubų apsauga – klubams, kojoms ir drabužiams<br />
apsaugoti.
Prieš pradedant dirbti<br />
Prieš pradedant dirbti<br />
Surinkimas<br />
ĮSPĖJIMAS<br />
Atidžiai perskaitykite <strong>naudojimo</strong> instrukciją, kad prietaisą surinktumėte teisingai.<br />
Naudodami netinkamai surinktą prietaisą, galite rimtai susižeisti arba sukelti nelaimingą<br />
atsitikimą.<br />
Stovelio montavimas<br />
• Pritvirtinkite stovelį prie koto vamzdžio.<br />
1. Kotas 3. Varžtas M5x20<br />
2. Stovelis<br />
Vamzdžio koto montavimas<br />
• Tiesiai pastatykite variklį ant lygaus paviršiaus<br />
• Įstatykite koto vamzdį įsitikindami, kad jis yra savo<br />
vietoje.<br />
• Užveržkite varžtus (M5x25), priveržiančius koto<br />
vamzdį.<br />
1. Varžtas M5x25<br />
„U“ formos rankenos montavimas<br />
• Įdėkite kairę rankeną į rankenos laikiklį ir<br />
pritvirtinkite truputį prisukdami varžtus (M5x35).<br />
• Sureguliuokite rankenos pasvirimą (kad būtų<br />
patogu dirbti) ir tvirtai užveržkite varžtus (M5x35).<br />
1. Rankenos laikiklis<br />
2. Reguliuojama<br />
3. Kairė rankena<br />
4. Varžtas M5x35
Prieš pradedant dirbti<br />
• Įdėkite dešinę rankeną į rankenos laikiklį.<br />
• Sureguliuokite, kad būtų patogu dirbti ir priveržkite<br />
varžtais (M5x25).<br />
1. Laikiklis 3. Varžtas M5x25<br />
2. Dešinė rankena<br />
• Žvakių veržliarakčiu atidarykite laido griovelį.<br />
1. Laido griovelis 2. Žvakių veržliaraktis<br />
• Įdėkite akceleratoriaus laidą į griovelį<br />
• Uždarykite griovelį; atsargiai – neprispauskite<br />
laidų.<br />
• Pritvirtinkite akceleratoriaus laidą prie dešinės<br />
rankenos trumpu dirželiu.<br />
• Sutvirtinkite laido griovelį ilgais dirželiais, kad<br />
neatsidarytų.<br />
1. Dirželis (trumpas) 2. Dirželis (ilgas)
Prieš pradedant dirbti<br />
Laikiklio montavimas<br />
Laikiklį pridėkite prie kampinės pavaros jo montavimui<br />
skirtoje vietoje, ir laikydami tvirtinimo plokštelę prispaudę<br />
iš apačios, laikiklį švelniai priveržkite 4 varžtais (M5×25).<br />
Žiūrėkite, kad tvirtinimo plokštelės išgaubimai ir įrantos<br />
sutaptų su atitinkamais laikiklio išgaubimais ir įrantomis, ir<br />
tada laikiklį tvirtai priveržkite 4 varžtais (M5×25).<br />
Prie apsauginio gaubto varžtu (5×12) pritvirtinkite nailoniniam<br />
valui apjauti skirtą peilį.<br />
1. Laikiklis<br />
2. Varžtas M5×25<br />
3. Tvirtinimo plokštelės išgaubimai<br />
4. Tvirtinimo plokštelė<br />
5. Tvirtinimo plokštelės įranta<br />
6. Valo atpjovimo peilis<br />
7. Varžtas 5×12<br />
Pjovimo galvutės su nailoniniu valu montavimas<br />
o<br />
o<br />
ATSARGIAI<br />
Rinkitės tik lankstų, nemetalinį valą,<br />
rekomenduojamą bendrovės „YAMABIKO<br />
CORPORATION“.<br />
Montuodami pjovimo galvutę su nailoniniu valu,<br />
raktu gerai pritvirtinkite kotą, kad jis nesisuktų.<br />
1. Pjovimo disko laikiklio fiksavimo griovelis<br />
2. Pjovimo disko laikiklis<br />
Įkiškite raktą į angą, esančią kampinės pavaros dešinėje<br />
pusėje, spausdami laikiklio spyruoklę kairėn. Įkiškite raktą<br />
giliau į pjovimo disko laikiklio fiksavimo griovelį, kad<br />
galėtumėte užfiksuoti kotą.<br />
Prisukite pjovimo galvutę su nailoniniu valu ant koto (prieš<br />
laikrodžio rodyklę) iki pat galo.<br />
Ištraukite raktą.<br />
1. Raktas 2. Pjovimo galvutė su nailoniniu valu<br />
Kaip pakeisti apsauginį gaubtą<br />
(pasitarkite su prekybos atstovu)<br />
Apsauginiai gaubtai būna dviejų rūšių: vienos rūšies<br />
gaubtai tinka pjovimo galvutei su nailoniniu valu, kitos –<br />
metaliniam pjovimo diskui uždengti. Jei naudojate metalinį<br />
pjovimo diską, rinkitės būtent jam skirtą apsauginį gaubtą.<br />
1. Laikiklis.<br />
2. Metalinio pjovimo disko gaubtas<br />
3. Varžtas M5x18<br />
Atsukite apsauginio gaubto dešinėje pusėje esantį varžtą<br />
(M5×18), stumtelėkite apsauginį gaubtą kairėn ir nuimkite<br />
jį. Įsprauskite kitos rūšies gaubtą į griovelį ir slinkite<br />
dešinėn iki pat galo, po to tvirtai priveržkite varžtu, kurį<br />
prieš tai išsukote (M5×18).
Prieš pradedant dirbti<br />
Pjovimo disko montavimas<br />
Prieš montuodami apžiūrėkite pjovimo diską.<br />
Patikrinkite, ar gerai pagaląstas. Pjovimo disko<br />
atšipimas didina atatrankos grėsmę. Nedideli įtrūkimai<br />
gali tapti pjovimo disko skilimo priežastimi, todėl dirbant<br />
jo dalys gali nuskrieti šalin.<br />
Įtrūkusį pjovimo diską išmeskite, kad ir koks mažas<br />
įtrūkimas būtų. Pirštais tvirtai prisukite pjovimo disko<br />
laikiklį, pjovimo diską, apatinį pjovimo disko laikiklį ir<br />
veržlę.<br />
1. Pjovimo disko laikiklio fiksavimo griovelis<br />
2. Pjovimo disko laikiklis<br />
3. Pjovimo diskas<br />
4. Apatinis pjovimo disko laikiklis<br />
5. Kaušelis<br />
6. Veržlė<br />
1. Pjovimo diskas<br />
2. Raktas<br />
PAVOJUS<br />
Naudojant sudilusią veržlę ir kaušelį, pjovimo diskas<br />
gali atsilaisvinti. Pakeiskite šias susidėvėjusias<br />
detales naujomis.<br />
o<br />
o<br />
o<br />
o<br />
o<br />
ĮSPĖJIMAS<br />
Nebandykite pjovimo disko uždėti viena ranka ar<br />
nenaudodami veržliarakčio. Dėdami pjovimo<br />
diską, būkite atidūs; tam naudokite komplekte<br />
esantį veržliaraktį; priveržkite tvirtai.<br />
Pastebėję, kad pjovimo diskas atsilaisvino ar ėmė<br />
neįprastai vibruoti, nenaudokite žoliapjovės.<br />
Tvarkydami pjovimo diską, mūvėkite darbines<br />
pirštines. Prireikus pakeisti pjovimo diską pjovimo<br />
užduoties metu, pirmiausiai išjunkite variklį ir<br />
įsitikinkite, kad pjovimo diskas nustojo suktis.<br />
Pjovimo disko montavimui nenaudokite jokių kitų<br />
įrankių kaip tik komplekte esantį veržliaraktį,<br />
kadangi pneumatinis ar elektrinis prietaisas gali<br />
per stipriai priveržti pjovimo galvutę ir veržlė arba<br />
kotas gali sutrūkti.<br />
Jei prireikus pakeisti pjovimo diską, prietaisą<br />
tenka apversti, pirmiausiai įsitikinkite, kad degalų<br />
bakelio dangtelis yra tvirtai užsuktas.<br />
Nepaisant šių nurodymų, galima rimtai<br />
susižaloti ar sukelti nelaimingą atsitikimą.<br />
Įkiškite raktą į angą, esančią kampinės pavaros dešinėje<br />
pusėje, spausdami laikiklio spyruoklę kairėn. Įkiškite<br />
raktą giliau į pjovimo disko laikiklio fiksavimo griovelį,<br />
kad galėtumėte užfiksuoti kotą.<br />
1. Veržliaraktis<br />
2. Pjovimo diskas<br />
ATSARGIAI<br />
Kotą tvirtai priveržkite raktu, kad montuojant pjovimo<br />
diską, jis nesisuktų, nes tik taip galėsite pakankamai<br />
priveržti pjovimo diską.<br />
Veržliarakčiu prisukite veržlę (prieš laikrodžio rodyklę).<br />
Nemėginkite veržti užgulę visu savo svoriu, nes galite<br />
sugadinti veržlės sriegį. Pastebėję veržlės ar kaušelio<br />
susidėvėjimo žymių, pakeiskite juos naujomis detalėmis,<br />
kad ir koks mažas nusidėvėjimas būtų.
Prieš pradedant dirbti<br />
Tvirtinimo taško pusiausvyros reguliavimas<br />
Diržo per petį reguliavimas<br />
PAVOJUS<br />
Šios žoliapjovės ir krūmapjovės sukurtos taip, kad būtų galima pritaikyti įvairaus kūno sudėjimo asmenims, tačiau<br />
itin aukštiems žmonėms gali būti nepatartina dirbti su šiais prietaisais.<br />
Jei diržu prisitvirtinę prietaisą galite pėdomis pasiekti jo pjovimo įtaisą, geriau nedirbkite su šiuo prietaisu.<br />
SVARBU<br />
Nuo asmens kūno sudėjimo gali priklausyti pusiausvyros reguliavimas. Be to, pusiausvyros reguliavimo procedūra<br />
gali netikti su kai kuriais prietaisais dirbantiems tam tikriems asmenims. Jei diržas per petį jums netinka arba<br />
nepavyksta jo tinkamai sureguliuoti, kreipkitės į prekybos atstovą savo šalyje pagalbos.<br />
Komplekte esantis diržas per petį tinka normalaus kūno<br />
sudėjimo asmenims: ūgis 150–195 cm, liemens apimtis<br />
60–140 cm.<br />
Diržą per petį naudokite tais atvejais, kai numatyta ar<br />
rekomenduojama šioje <strong>naudojimo</strong> instrukcijoje.<br />
Sureguliuokite ir diržo ilgį, ir ant prietaiso esantį<br />
tvirtinimo tašką taip, kad prietaisas su uždėtu pjovimo<br />
įtaisu kabėtų kelis centimetrus virš žemės paviršiaus.<br />
Subalansavimas, kad pjovimo galvutė suktųsi<br />
horizontalioje plokštumoje<br />
1. Diržo greito atsegimo kaištelis<br />
2. Tvirtinimo taškas<br />
3. Žemės paviršius<br />
Pjovimo įtaisas ir apsauginis gaubtas turi būti<br />
horizontalioje plokštumoje. Diržą permeskite per dešinį<br />
petį, kaip parodyta paveikslėlyje.<br />
a) Tvirtinimo tašką slinkite vamzdžiu aukštyn arba<br />
žemyn, kol rasite tinkamą (pusiausvyros) vietą.<br />
Pasukite spaustuką taip, kad žoliapjovės pjovimo<br />
įtaisas ir apsauginis gaubtas būtų horizontalioje<br />
plokštumoje. Užfiksuokite tokioje padėtyje. Jei<br />
tvirtinimo taškas yra laisvai besisukančio tipo,<br />
prietaisas gali netrukdomas svyruoti į šonus, tačiau<br />
pjovimo įtaisas ir apsauginis gaubtas vis tiek turi<br />
būti horizontalioje plokštumoje.<br />
b) Norint subalansuoti ir rasti horizontalią padėtį,<br />
spaustuką gali tekti perkelti į kitą vietą, o diržo<br />
juostų ilgius pakoreguoti atitinkamai. Pakeitus<br />
pjovimo įtaisą ir apsauginį gaubtą, prietaiso<br />
subalansavimo procedūrą gali tekti atlikti iš naujo.<br />
ATSARGIAI<br />
Nemontuokite diržo taip, kad tvirtinimo taškas<br />
atsidurtų toliau nuo jūsų už rodyklės žymės ().
Prieš pradedant dirbti<br />
Degalų paruošimas<br />
o<br />
o<br />
PAVOJUS<br />
Degalai yra labai degūs, todėl tvarkant juos netinkamai, kyla didelė gaisro grėsmė. Atidžiai<br />
perskaitykite nurodymus, pateiktus šios <strong>naudojimo</strong> instrukcijos skyriuje „Saugaus darbo su<br />
prietaisu patarimai“ ir imkitės visų nurodytų atsargumo priemonių.<br />
Papildę degalų bakelį, gerai uždarykite jo dangtelį ir būtinai patikrinkite, ar nėra degalų<br />
protėkio pro degalų vamzdelį, degalų sistemos sandarinimo žiedus ir aplink degalų bakelio<br />
dangtelį. Pastebėję degalų protėkį, nedelsdami išjunkite prietaisą ir jo nebenaudokite;<br />
susisiekite su prekybos atstovu savo šalyje, kad sutaisytų.<br />
Pratekėję degalai gali užsiliepsnoti, nudeginti ir sukelti gaisrą.<br />
o<br />
ATSARGIAI<br />
Degalų bakelio viduje slėgis yra kitoks nei aplinkoje. Prireikus papildyti degalų bakelį, pirmiausiai šiek tiek<br />
atsukite jo dangtelį, kad slėgių skirtumas susilygintų.<br />
Priešingu atveju degalai gali ištrykšti iš bakelio.<br />
PASTABA<br />
Degalų laikymo trukmė. Nesumaišykite daugiau degalų mišinio nei ketinate sunaudoti per 30 (trisdešimt) dienų.<br />
Nemaišykite prietaiso degalų bakelyje.<br />
Degalai<br />
Degalai yra normalaus oktaninio laipsnio benzino ir oru<br />
aušinamo dvitakčio variklio alyvos (patikimo prekės<br />
ženklo) mišinys. Rekomenduojama naudoti bent 89<br />
oktano laipsnio bešvinį benziną. Nenaudokite degalų,<br />
kurių sudėtyje yra metilo alkoholio arba daugiau nei 10<br />
% etilo alkoholio.<br />
Rekomenduojamas maišymo santykis; 50 : 1 (2 %) –<br />
pagal ISO-L-EGD standartą (ISO/CD13738), JASO FC,<br />
FD laipsnio ir „Shindaiwa“ 50 : 1 alyvos.<br />
- Nemaišykite tiesiogiai variklio degalų bakelyje.<br />
- Neišliekite benzino arba alyvos. Išsipylusius degalus<br />
visada būtina iššluostyti.<br />
- Būkite atsargūs, naudodami degalus, nes jie labai<br />
degūs.<br />
- Degalus visada laikykite tik tam skirtoje talpykloje.<br />
Degalų bakelio papildymas<br />
1. Degalų bakelis<br />
2. Bakelio briaunos lygis<br />
o<br />
o<br />
o<br />
o<br />
o<br />
o<br />
o<br />
Degalų bakelį pildykite tik gerai vėdinamose<br />
vietose, nepildykite patalpose.<br />
Prietaisą ir degalų bakelį dėkite ant lygaus žemės<br />
paviršiaus. Nepilkite degalų į bakelį jį pastatę ant<br />
sunkvežimio krovinių platformos ar pan. vietose.<br />
Nepripilkite degalų į bakelį tiek daug, kad pasiektų<br />
bakelio kaklelį. Degalų į bakelį pilkite tik iki<br />
nurodytos ribos (iki bakelio briaunos).<br />
Degalų bakelio viduje slėgis yra kitoks nei<br />
aplinkoje. Prireikus papildyti degalų bakelį,<br />
pirmiausiai šiek tiek atsukite jo dangtelį, kad slėgių<br />
skirtumas susilygintų.<br />
Jei perpylėte ar praliejote pro šalį, išsiliejusius<br />
degalus iššluostykite.<br />
Prieš užvesdami variklį, pasitraukite bent 3 m nuo<br />
tos vietose, kurioje papildėte degalų bakelį.<br />
Bakelį su degalais laikykite pavėsyje, atokiau nuo<br />
ugnies.
Variklio darbas<br />
Variklio darbas<br />
Variklio užvedimas<br />
o<br />
o<br />
o<br />
ĮSPĖJIMAS<br />
Užvesdami variklį, imkitės atsargumo priemonių, aprašytų skyriuje „Saugaus darbo su prietaisu patarimai“, kad<br />
su prietaisu dirbtumėte tinkamai.<br />
Jei užvedus variklį, pjovimo įtaisas sukasi akceleratoriaus gaiduką nustačius į tuščiosios eigos greičio padėtį,<br />
prieš pradėdami dirbti su prietaisu pareguliuokite karbiuratorių.<br />
Nesilaikydami nurodytų atsargumo priemonių, galite sukelti nelamingą atsitikimą ar net mirtinai susižaloti.<br />
Užvedant variklį su paspaustu akceleratoriaus skląsčiu, pjovimo įtaisas sukasi. Užvedę variklį, šiek tiek<br />
patraukite akceleratoriaus gaiduką, kad nedelsiant atleistumėte akceleratoriaus skląstį. Nedirbkite su prietaisu<br />
įjungę akceleratoriaus skląstį.<br />
Besisukantis pjovimo diskas gali sužeisti.<br />
PASTABA<br />
o Pirmiausiai švelniai patraukite starterio rankenėlę, o po to traukite ją staigiu judesiu. Neištraukite starterio lyno<br />
daugiau kaip 2/3 jo ilgio.<br />
o Nepaleiskite starterio rankenėlės jai grįžtant atgal.<br />
Šalto variklio užvedimas<br />
(Jei prietaisas ilgesnį laiką stovėjo nenaudojamas,<br />
uždėkite žvakės dangtelį).<br />
Užvedimo tvarka priklauso nuo to, ar užvedamas šaltas,<br />
ar šiltas variklis. Šaltą variklį užveskite taip:<br />
1. Degimo sistemos jungiklis<br />
2. Akceleratoriaus gaidukas<br />
3. Akceleratoriaus gaiduko blokatorius<br />
4. Akceleratoriaus skląstis<br />
1. Droselio mygtukas<br />
2. Šaltasis užvedimas (UŽDARYTA)<br />
3. Šiltas variklis (ATIDARYTA)<br />
1. Nuimkite žoliapjovės pjovimo disko dangtelį ir<br />
patikrinkite pjovimo diską. Jei kas nors ne taip,<br />
pakeiskite jį nauju.<br />
2. Padėję prietaisą ant žemės, tašeliu ar panašiu<br />
daiktu užtikrinkite, kad pjovimo diskas neliestų<br />
žemės paviršiaus ar kitų kliūčių.<br />
3. Patikrinkite, ar nėra degalų protėkio.<br />
4. Pastumkite degimo sistemos svirtį į užvedimo<br />
padėtį (Start).<br />
5. Patikrinkite, ar akceleratoriaus gaidukas yra<br />
nustatytas į tuščiosios eigos greičio padėtį.<br />
6. Droselio mygtuką pastumkite į padėtį „Uždaryta“<br />
(Closed).
Žolės pjovimo darbai<br />
Einamosios priežiūros darbai<br />
7. Įsitikinę, kad plotas aplink jus yra saugus, laikykite prietaisą suėmę kuo arčiau variklio ir keliskart patraukite už<br />
starterio rankenėlės.<br />
8. Išgirdę į sprogimą panašų garsą ir varikliui staiga užgesus, svirtį šalto variklio paleidimui pastumkite į padėtį<br />
„Atidaryta“ (Open) ir toliau traukite už starterio rankenėlės, kad variklis užsivestų.<br />
9. Jei atlikus 8 punkte nurodytus veiksmus, variklis iškart užsiveda, švelniai grąžinkite svirtį šalto variklio<br />
paleidimui pastumkite į padėtį „Atidaryta“ (Open).<br />
10. Palikite variklį kurį laiką veikti tuščiosios eigos greičiu, kad sušiltų.<br />
* Jei variklis užsiveda sunkiai, naudokite akceleratoriaus skląstį (ištraukite akceleratoriaus gaiduką iki galo ir<br />
nuleiskite akceleratoriaus skląstį – paspauskite akceleratoriaus gaiduko blokatorių ir atleiskite akceleratoriaus<br />
gaiduką, kad įsijungtų akceleratoriaus skląstis. Varikliui užsivedus, šiek tiek patraukite akceleratoriaus gaiduką, kad<br />
akceleratoriaus skląstis nedelsiant atsileistų).<br />
Variklio pašildymas<br />
1. Varikliui užsivedus, leiskite jam 2–3 min. veikti tuščiosios eigos greičiu (t.y., nedideliu greičiu), kad sušiltų.<br />
2. Varikliui šylant, tolygiau sutepamos jo vidinės detalės. Todėl leiskite varikliui visiškai sušilti, ypač jei<br />
užvedėte jį šaltą.<br />
Neleiskite varikliui dirbti prieš tai nepritvirtinę pjovimo įtaiso prie prietaiso
Žolės pjovimo darbai<br />
o<br />
PAVOJUS<br />
Užsikirtus pjovimo įtaisui, pirmiausiai išjunkite variklį. Nemėginkite iš pjovimo įtaiso išimti įstrigusių objektų, kol<br />
variklis veikia. Išėmus įstrigusį objektą ir prietaisui staiga pradėjus veikti, galite rimtai susižeisti..<br />
o<br />
o<br />
Nemėginkite su prietaisu dirbti jį laikydami viena<br />
ranka.<br />
Nykščiu ir kitais pirštais apglėbkite rankeną, kad<br />
galėtumėte tvirtai laikyti rankeną delne.<br />
o<br />
o<br />
Žoliapjovę visada teisingai prisitvirtinkite diržu per<br />
petį.<br />
Diržas per petį turi avarinio atsegimo funkciją.<br />
Gaisro ar avariniu atveju truktelėkite diržo greito<br />
atsegimo kaištelį į viršų, kad prietaisas atsiskirtų<br />
nuo jūsų kūno.<br />
1. Diržo greito atsegimo kaištelis<br />
2. Ištraukimas<br />
3. Koto vamzdis<br />
Pagrindiniai pjovimo darbai prietaisu su pjovimo galvute su nailoniniu valu<br />
Diržas per petį<br />
Apsijuoskite diržą per juosmenį ir užsisekite. Diržas turi<br />
būti gerai prigludęs prie juosmens.<br />
Prie diržo prisekite žoliapjovę.<br />
Pamėginkite žoliapjove atlikti keletą judesių palei žemę<br />
ir patikrinkite, ar diržas tinkamai sureguliuotas.<br />
Jei reikia, pakoreguokite tvirtinimo taško padėtį.<br />
Užsidėkite diržą per savo kairį petį ir sureguliuokite<br />
diržo ilgį taip, kad diržo greito atsegimo kaištelis<br />
būtų šiek tiek žemiau juosmens.<br />
Pagrindiniai pjovimo veiksmai<br />
Pagrindiniai pjovimo veiksmai, parodyti paveikslėliuose<br />
toliau, yra tokie: nulyginimas, šienavimas (kaip dalgiu),<br />
augmenijos nupjovimas ir vejos pakraščių apdailinimas.<br />
Šie veiksmai atliekami taip:
Žolės pjovimo darbai<br />
1. Kampas su siena<br />
2. Nešvarumų nuosėdos<br />
3. Pakeltas kraštas su peiliu<br />
4. Kampas su žeme<br />
Nulyginimas<br />
Šis veiksmas atliekamas atsargiai liečiant žoliapjove<br />
medžiagą, kurią norite nupjauti ir pašalinti. Šiek tiek<br />
pakreipkite pjovimo galvutę, kad nešvarumui skrietų<br />
šalin nuo jūsų. Jei pjaunate arti kokios nors kliūties,<br />
pvz., prie tvoros, sienos ar medžio, prieikite tokiu<br />
kampu, kad nuo tos kliūties atšokę nešvarumai skrietų<br />
šalin nuo jūsų.<br />
Pjovimo galvutę su nailoniniu valu veskite iš lėto, kol<br />
nupjausite žolę iki pat kliūties, bet neleiskite, kad valas<br />
užstrigtų atsimušęs į kliūtį. Jei pjaunate arti vielinės ar<br />
tinklo tvoros saugokite, kad nailoninis valas jos<br />
nepaliestų ir neįsipainiotų ar nenutrūktų. Jei priartėsite<br />
per daug, valas apsivys aplink tinklo vielą.<br />
Nulyginimo veiksmas tinka ir tuo atveju, kai reikia po<br />
vieną perpjauti piktžolių stiebus. Priartinkite pjovimo<br />
galvutę su nailoniniu valu prie piktžolės stiebo apačios –<br />
jokiu būdu nepjaukite aukštai, nes piktžolė gali sujudėti<br />
ir pjovimo valas apsivys aplink ją.<br />
Šienavimas (kaip dalgiu)<br />
Tai didelių, žole gausiai apžėlusių plotų pjovimas,<br />
mosuojant žoliapjove į šonus arkos trajektorija<br />
horizontalioje plokštumoje. Judesiai turi būti tolygūs,<br />
lengvi. Nemėginkite žolės susmulkinti ar sukapoti.<br />
Pakreipkite pjovimo galvutę su nailoniniu valu taip, kad<br />
šienaujant nupjautos žolės fragmentai skrietų šalin nuo<br />
jūsų. Tuomet grįžkite nepjaudami žolės ir vėl užsimokite<br />
kitai pradalgei. Jei esate gerai apsisaugoję ir nebijote<br />
jūsų pusėn skriejančių nupjautų žolių, galite šienauti<br />
abiem kryptimis.<br />
A: Augmenijos nupjovimas nuo dirvos<br />
B: pakraščių apdailinimas<br />
Augmenijos nupjovimas ir pakraščių apdailinimas<br />
Abu šie veiksmai atliekami pakreipus pjovimo galvutę<br />
labai stačiu kampu. Augmenijos nupjovimas – tai visos<br />
augmenijos nuo dirvos pašalinimas taip, kad žemės<br />
paviršius liktų plikas. Pakraščių apdailinimas – tai ant<br />
šaligatvio ar važiuojamosios dalies apaugusios žolės<br />
pjovimas. Atlikdami bet kurį iš šių veiksmų, prietaisą<br />
laikykite labai stačiu kampu taip, kad nupjauta žolė, nuo<br />
žemės pakelti nešvarumai ir nuolaužos skrietų šalin nuo<br />
jūsų, o link jūsų, net atsimušusios nuo kieto paviršiaus.<br />
Nors paveikslėliuose yra parodyta, kaip atlikti<br />
augmenijos nupjovimą ir pakraščių apdailinimą,<br />
kiekvienas darbuotojas turi rasti jam patogų pjovimo<br />
kampą pagal savo kūno sudėjimą ir pjovimo aplinkybes.<br />
Atliekant beveik visus pjovimo darbus, pjovimo galvutę<br />
su nailoninio valu verta pakreipti taip, kad kontaktas<br />
būtų toje valo brėžiamo apskritimo vietoje, kur valas<br />
juda nuo jūsų ir nuo apsauginio gaubto (žr. Atitinkamą<br />
pav.). Taip nuolaužos skrieja šalin nuo darbuotojo, o ne<br />
į jo pusę.<br />
Pjovimo galvutė su nailoniniu valu sukasi prieš<br />
laikrodžio rodyklę. Valo apjovimo peilis yra apsauginio<br />
gaubto kairėje pusėje.<br />
1. Nuolaužos<br />
2. Pjaukite šiuo kraštu<br />
Jei pjovimo galvutę pakreipsite ne į tą pusę, nuolaužos<br />
skries į jus. Laikant pjovimo galvutę horizontalioje<br />
padėtyje lygiagrečiai žemės paviršiui, kad valas pjautų<br />
palei visą apskritimo perimetrą, nuolaužos skries į jus,<br />
apkrova lėtins variklio darbą, ir išeikvosite daug valo.
Žolės pjovimo darbai<br />
Visuomet naudokite tinkamas apsaugos priemones nuo<br />
iš po žoliapjovės skriejančių objektų. Objektai gali<br />
atšokti nuo žemės iš po apsauginio gaubto ar kitų greta<br />
esančių kietų paviršių tiesiai į jus.<br />
Nepjaukite arti automobilių ar pėsčiųjų.<br />
Nepjaukite varikliui veikiant dideliu greičiu šalia kelių, kai<br />
jais važiuoja automobiliai ar tose vietose, kur vaikšto<br />
pėstieji. Jei vis dėlto tenka pjauti tokiose vietose, kur į<br />
pavojingą zoną patenka pašalinių, pjaukite mažesniu<br />
greičiu, nustatę akceleratoriaus gaiduką į dalinę padėtį.<br />
Nepjaukite visu greičiu (iki galo nuspaudę<br />
akceleratorių).<br />
Nesprauskite valo į storus ir kietus piktžolių stiebus,<br />
medžių kamienus, tankius krūmus ar vielines (tinklo)<br />
tvoras, nes valo gali nutrūkti ir staigiai nuskrieti į<br />
darbuotoją. Pjaukite kaip dera – tik iki kliūties, ir jokiu<br />
būdu nemėginkite sprausti žoliapjovės į jas.<br />
Į vielinę tvorą atsimušęs valas nutrūks.<br />
Saugokite, kad pjovimo valas nekliudytų vielinės tvoros<br />
ar laidų atraižų. Žoliapjove atrėžtos vielinės tvoros ar<br />
laidų atraižos gali dideliu greičiu atskrieti į jus.<br />
Venkite vielų ir laidų.<br />
Pagrindiniai pjovimo darbai su metaliniu pjovimo disku<br />
ĮSPĖJIMAS<br />
Pjaudami laikykitės šių nurodymų:<br />
o Saugokite, kad pjovimo diskas neatsitrenktų į kietas kliūtis – akmenis, metalą ar betoną.<br />
o Pjovimo diskui atsimušus į kliūtį, nedelsdami išjunkite variklį ir prieš tikrindami pjovimo diską bei apsauginį<br />
gaubtą, pirmiausiai įsitikinkite, kad pjovimo diskas nustojo suktis.<br />
o Jokiu būdu nenaudokite įskilusio pjovimo disko, nes jums bedirbant jis gali<br />
nuskrieti nuo prietaiso.<br />
o Patikrinkite, ar pjovimo diskas tvirtai laikosi savo vietoje.<br />
o Pastebėję, kad pjovimo diskas apgadintas ar įskilęs, pakeiskite jį nauju.<br />
o Sudilus pjovimo disko veržlei, pakeiskite ją.<br />
Nesilaikant šių saugos nurodymų, galima rimtai susižaloti arba sukelti<br />
nelaimingą atsitikimą.
Žolės pjovimo darbai<br />
Diržas per petį<br />
Apsijuoskite diržą per juosmenį ir užsisekite. Diržas turi<br />
būti gerai prigludęs prie juosmens.<br />
Prie diržo prisekite žoliapjovę.<br />
Pamėginkite žoliapjove atlikti keletą judesių palei žemę<br />
ir patikrinkite, ar diržas tinkamai sureguliuotas.<br />
Jei reikia, pakoreguokite tvirtinimo taško padėtį.<br />
Užsidėkite diržą ant abiejų savo pečių ir<br />
sureguliuokite diržų ilgius ir tvirtinimo tašką taip,<br />
kaip parodyta.<br />
Rinkitės tinkamą pjovimo diską<br />
Prieš pradėdami dirbti, apžiūrėkite pjovimo diską.<br />
o<br />
o<br />
o<br />
o<br />
o<br />
o<br />
o<br />
o<br />
o<br />
Visada rinkitės konkrečiam pjovimo darbui tinkamą<br />
pjovimo diską.<br />
Saugokite, kad pjovimo diskas neatsitrenktų į kietas<br />
kliūtis – akmenis, metalą ar betoną.<br />
Nepjaukite pjovimo disku į žemę.<br />
Pjovimo diskui atsimušus į kliūtį, nedelsdami<br />
išjunkite variklį ir prieš tikrindami pjovimo diską bei<br />
apsauginį gaubtą, pirmiausiai įsitikinkite, kad<br />
pjovimo diskas nustojo suktis.<br />
Jokiu būdu nedirbkite su įskilusiu, sudilusiu,<br />
sulankstytu ar spalvą praradusiu pjovimo disku, o<br />
taip pat su sudilusia ar susidėvėjusia pjovimo disko<br />
veržle.<br />
Jokiu būdu nenaudokite įskilusio pjovimo disko, nes<br />
jums bedirbant jis gali subyrėti ir nuskrieti nuo<br />
prietaiso.<br />
Neleiskite varikliui dirbti visu greičiu be jokios<br />
apkrovos.<br />
Pašalinkite visus pašalinius objektus iš darbo vietos.<br />
Nedirbkite su krūmapjove neprisitvirtinę jos prie<br />
diržo ar neuždėję apsauginio gaubto.<br />
Pjovimo galvutė gal įtraukti laidus ar vielas ir apvyti<br />
aplink.<br />
Piktžolių šienavimas<br />
Tai mosuojant žoliapjove į šonus arkos trajektorija<br />
horizontalioje plokštumoje. Taip galite greitai nušienauti<br />
žole ar piktžolėmis gausiai apžėlusius plotus. Tačiau<br />
nevertėtų taip šienauti stambių ar sumedėjusių piktžolių.<br />
Jei drožlės ar krūmų šakos įsisuko į pjovimo įtaisą,<br />
nemėginkite pjovimo įtaiso naudoti kaip sverto prietaisu<br />
išlaisvinti iš įsisukusių drožlių ar krūmų šakų, nes<br />
sugadinsite jį. Tokiu atveju išjunkite variklį ir išimkite<br />
aplink pjovimo diską apsivyniojusias drožles ir krūmų<br />
dalis.<br />
Jokiu būdu nedirbkite su įskilusiu ar apgadintu pjovimo<br />
disku.
Atsakomosios jėgos<br />
Sukimasis prieš laikrodžio rodyklę<br />
1. Stūmimas 2. Traukimas<br />
Atatranka<br />
Atsargumo priemonės, kurių būtina imtis dirbant<br />
Stūmimo atsakomoji jėga<br />
Bandydamas nupjauti objektą dešinėje, darbuotojas gali<br />
pajusti stūmimą jo link. Jei darbuotojas nepajėgia<br />
išlaikyti pjovimo disko taip, kad jis toliau sklandžiai<br />
pjautų, gali įvykti atatranka – pjovimo diskas bus<br />
išstumtas šalin į ten, kur pjauna pjovimo disko dantukai<br />
tolimiausiame išoriniame taške nuo darbuotojo. Pjovimo<br />
diskas atšoks į šoną.<br />
Traukimo atsakomoji jėga<br />
Tai priešinga jėga stūmimui. Pjaudamas objektą kairėje,<br />
darbuotojas gali pajusti, kad prietaisą traukia jam iš<br />
rankų. Nors dėl atsakomosios traukimo jėgos pjovimo<br />
diskas gali sviesti pjuvenas į darbuotoją, toks veiksmas<br />
rekomenduojamas tankiems krūmams pjauti, nes taip<br />
pjovimas vyksta sklandžiau ir stabiliau, negu kai veikia<br />
stūmimo atsakomoji jėga.<br />
Atatranka<br />
Jei žoliapjovės pjovimo disko priekiniu dešiniuoju kraštu<br />
užkliudysite kokį nors kietą daiktą, pavyzdžiui pjaudami<br />
abiem kryptimis, pjovimo diskas staigiai atšoks dešinėn.<br />
Šis reiškinys yra vadinamas atatranka. Dėl atatrankos<br />
darbuotojas gali prarasti prietaiso valdymą ir rimtai<br />
susižaloti. Todėl būkite budrūs ir saugokitės, kad<br />
žoliapjovės pjovimo disko priekiniu dešiniuoju kraštu<br />
neužkliudytumėte kokio nors kieto daikto.<br />
o<br />
o<br />
o<br />
Visas plotas 15 m. spinduliu aplink prietaisą yra<br />
pavojinga zona. Į pavojingą zoną neleiskite patekti<br />
vaikams, pašaliniams stebėtojams ir gyvūnams.<br />
Kam nors įžengus į pavojingą zoną, nedelsdami<br />
išjunkite prietaiso variklį, kad pjovimo diskas<br />
nustotų suktis.<br />
Jei su prietaisu dirba ne vienas, o daugiau žmonių,<br />
būtina susitarti, kokiu būdu atkreipsite vienas kito<br />
dėmesį, ir būtina dirbti ne mažesniu kaip 15 m.<br />
atstumu vienas nuo kito. Rekomenduojama su<br />
savimi turėti švilpuką, kad prireikus, galėtumėte<br />
atkreipti vienas kito dėmesį.<br />
Pastebėję, kad prietaisas staiga ėmė neįprastai<br />
vibruoti, nedelsdami išjunkite variklį. Prietaisas gali<br />
imti staiga vibruoti dėl tokių detalių kaip smagratis,<br />
sankaba ar pjovimo diskas gedimų, ar jas laikančių<br />
varžtų ar pačių detalių atsilaisvinimo. Kol<br />
nenustatysite neįprastai stiprios vibracijos<br />
priežasties ir nesuremontuosite prietaiso,<br />
nenaudokite jo.<br />
o<br />
o<br />
o<br />
Tinkamai nepritvirtinus pjovimo disko, pradėjus<br />
dirbti jis gali nuskrieti. Prieš pradėdami dirbti,<br />
patikrinkite, ar jis tvirtai laikosi savo vietoje.<br />
Įskilusį ar apgadintą apsauginį gaubtą pakeiskite<br />
nauju.<br />
Jei dirbant kampinė pavara liečia žemės paviršių,<br />
pjovimo disko veržlė ir kaušelis gali pernelyg<br />
greitai susidėvėti. Tokiu atveju pakeiskite šias<br />
detales naujomis.
Išjungę variklį patikrinkite, ar pjovimo diskas nustojo<br />
suktis, ir tik tada padėkite prietaisą ant žemės. Net<br />
išjungus variklį, iš inercijos laisvai besisukantis pjovimo<br />
diskas gali rimtai sužaloti.<br />
Išjungus variklį, triukšmo slopintuvas kurį laiką dar būna<br />
įkaitęs. Produktą neškite laikydami taip, kad triukšmo<br />
slopintuvas būtų nusuktas nuo jūsų kūno ir netyčia<br />
nepaliestų jo.<br />
Produktą neškite tik su išjungtu varikliu ir ant pjovimo<br />
disko uždėtu apsauginiu gaubtu
Priežiūros nurodymai<br />
Sritis Priežiūros veiksmas Prieš naudojant Kas mėnesį<br />
Oro filtras Išvalyti arba pakeisti •<br />
Degalų filtras<br />
Patikrinti arba išvalyti, arba<br />
•<br />
pakeisti<br />
Uždegimo žvakė Patikrinti arba išvalyti, arba<br />
•<br />
sureguliuoti, arba pakeisti<br />
Karbiuratorius<br />
Reguliuoti arba pakeisti ir<br />
•<br />
sureguliuoti<br />
Aušinimo sistema Patikrinti arba išvalyti •<br />
Triukšmo slopintuvas Patikrinti arba priveržti, išvalyti •<br />
Pavaros velenas Sutepti •**<br />
Kampinė pavara Sutepti •*<br />
Starteris Patikrinti •<br />
Valo atpjovimo peilis Patikrinti arba išvalyti •<br />
Degalų sistema Patikrinti •<br />
Varžtai ir veržlės Patikrinti, priveržti arba pakeisti •<br />
SVARBU<br />
Pateikti laiko intervalai yra maksimalūs.<br />
Kaip dažnai atlikti techninės priežiūros darbus, priklausys nuo jūsų patyrimo ir to, kaip iš tikrųjų naudosite žoliapjovę.<br />
*Arba kas 50 valandų, priklausomai nuo to, kas įvyksta pirmiau.<br />
** Arba kas 100 valandų, priklausomai nuo to, kas įvyksta pirmiau.<br />
Einamoji priežiūra ir remontas<br />
Kilus klausimams ar susidūrus su nesklandumais, susisiekite su prekybos atstovu savo šalyje.<br />
Oro filtro valymas<br />
1. Oro filtras<br />
2. Oro filtro dangtelis<br />
o<br />
o<br />
o<br />
o<br />
o<br />
Uždarykite svirtį šalto variklio paleidimui.<br />
Atlaisvinkite oro filtro dangtelio rankenėlę ir nuimkite<br />
oro filtro dangtelį.<br />
Išimkite oro filtrą (oro filtras yra po oro filtro<br />
dangteliu).<br />
Nubraukite nuo oro filtro nešvarumus arba nupūskite<br />
suspaustu oru.<br />
Įdėkite oro filtrą atgal ir uždarykite jo dangtelį.<br />
Prisukite oro filtro dangtelio rankenėlę.
Techninė specifikacija<br />
Degalų filtro keitimas<br />
o<br />
o<br />
o<br />
Metaline viela ar panašiu daiktu ištraukite degalų<br />
filtrą iš degalų bakelio pro jo angą.<br />
Nuimkite seną filtrą nuo degalų žarnelės.<br />
Uždėkite naują degalų filtrą.<br />
PASTABA<br />
Jei filtras pernelyg apsinešęs ar nebetinkamas<br />
naudoti, pakeiskite jį nauju.<br />
1. Degalų filtras<br />
2. Degalų žarnelė<br />
Karbiuratoriaus reguliavimas<br />
ĮSPĖJIMAS<br />
Baigus reguliuoti karbiuratorių, pjovimo įtaisas, varikliui veikiant tuščiąja eiga, neturi suktis; besisukdamas<br />
pjovimo įtaisas gali rimtai sužaloti.<br />
ATSARGIAI<br />
Užvedant variklį, tuščiosios eigos greičio reguliatorius (T) turi būti nustatytas taip, kad pjovimo įtaisas<br />
nesisuktų. Kilus su karbiuratoriumi susijusių klausimų ar nesklandumų, kreipkitės į prekybos atstovą savo<br />
šalyje.<br />
H: Didelio greičio reguliatorius<br />
L: mažo greičio reguliatorius<br />
T: tuščiosios eigos greičio reguliavimo varžtas<br />
Kiekvienas prietaisas yra patikrinamas ir išbandomas<br />
gamykloje, kad atitiktų galiojančius reikalavimus dėl išmetalų<br />
kiekio. Papildomai karbiuratoriuje įrengtos didelio greičio ir<br />
mažo greičio reguliavimo ribos, kad neleistų nustatyti greičio,<br />
neatitinkančio keliamų reikalavimų.<br />
1. Prieš reguliuodami karbiuratorių, išvalykite arba<br />
pakeiskite oro filtrą ir duslintuvą.<br />
2. Užveskite variklį ir leiskite jam kelias minutes padirbti,<br />
kad sušiltų iki darbinės temperatūros. Apšilimo metu<br />
pora kartų atidarykite ir uždarykite droselio sklendę,<br />
kad iš degalų sistemos visiškai pasišalintų oras.<br />
3. Išjunkite variklį. Pasukite „H“ rankenėlę prieš laikrodžio<br />
rodyklę iki galo. Pasukite „L“ rankenėlę iki vidurio tarp<br />
galutinių prieš laikrodžio rodyklę ir pagal laikrodžio<br />
rodyklę taškų.<br />
4. Tuščiosios eigos reguliavimo veiksmų seka: užveskite<br />
variklį; sukite tuščiosios eigos greičio reguliavimo<br />
varžtą laikrodžio rodyklės kryptimi, kol pjovimo įtaisas<br />
ims suktis, tuomet iš lėto sukite tuščiosios eigos<br />
greičio reguliavimo varžtą prieš laikrodžio rodyklę, kol<br />
pjovimo įtaisas nustos suktis. Pasukite varžtą išorėn,<br />
prieš laikrodžio rodyklę, dar 1/4 apsisukimo.<br />
5. Nuspauskite akceleratoriaus gaiduką iki galo ir<br />
palaikykite 2-3 sekundes, kad iš variklio pasišalintų<br />
degalų perteklius, tada vėl leiskite varikliui veikti<br />
tuščiąja eiga. Nuspauskite akceleratoriaus gaiduką iki<br />
galo, kad patikrintumėte ar variklis sklandžiai pereina<br />
iš veikimo tuščiąja eiga prie didelio greičio. Jei<br />
procesas ne itin sklandus, pasukite „L“ rankenėlę prieš<br />
laikrodžio rodyklę 1/8 apsisukimo ir pakartokite<br />
veiksmą. Taip reguliuokite, kol variklis ims greitėti<br />
sklandžiai.<br />
6. Patikrinkite tuščiosios eigos greitį ir, reikalui esant,<br />
sureguliuokite kaip aprašyta 4-ame punkte. Jei galite<br />
pasinaudoti tachometru, tuščiosios eigos greitį<br />
nustatykite kaip nurodyta <strong>naudojimo</strong> instrukcijoje.
Techninė specifikacija<br />
Aušinimo sistemos einamoji priežiūra<br />
SVARBU<br />
Kad palaikytų variklio veikimui tinkamą temperatūrą, aušinantis oras turi laisvai cirkuliuoti per cilindro briaunas. Šis<br />
oro srautas išnešimo variklyje vykstančio degimo metu susidarančią šilumą.<br />
Priežastys, dėl ko variklis gali perkaisti ir nustoti veikti:<br />
o<br />
o<br />
užsikimšusios oro įtekėjimo angos, todėl aušinantis oras nepasiekia cilindro; arba<br />
ant cilindro išorinio paviršiaus susikaupęs dulkių ir žolės sluoksnis. Šios nuosėdos izoliuoja variklį ir<br />
neleidžia išspinduliuoti šilumos.<br />
Užsikimšusių aušinančio oro cirkuliavimo angų išvalymas ir cilindro briaunų valymas yra laikomas įprastais<br />
einamosios priežiūros darbais. Gedimams dėl netinkamos priežiūros garantija netaikoma.<br />
1. Cilindro briaunos<br />
2. Oro įtekėjimas<br />
Triukšmo slopintuvo valymas<br />
o<br />
o<br />
Iš briaunų tarpų pašalinkite dulkes ir susikaupusius<br />
nešvarumus.<br />
Kiekvieną kartą prieš pradėdami dirbti, pašalinkite<br />
susikaupusius nešvarumus nuo variklio apačioje<br />
esančio oro įtekėjimo tinkliuko, kuris yra<br />
sumontuotas tarp degalų bakelio ir starterio.<br />
Išvalykite nuosėdas iš triukšmo slopintuvo, užveržkite<br />
du varžtus.<br />
SVARBU<br />
Nenuimkite triukšmo slopintuvo dangtelio. Prireikus<br />
susisiekite su prekybos atstovu savo šalyje.<br />
1. Triukšmo slopintuvas<br />
Degalų sistemos tikrinimas<br />
o<br />
o<br />
o<br />
Patikrinkite kiekvieną kartą prieš pradėdami dirbti.<br />
Papildę degalų bakelį patikrinkite, ar degalai<br />
neprateka ir nesisunkia aplink degalų žarnelę,<br />
degalų bakelio žiedą ir degalų bakelio dangtelį.<br />
Degalų protėkis yra pavojingas, nes gali sukelti<br />
gaisrą. Pastebėję, kad degalai prateka ar sunkiasi<br />
pro minėtus taškus, nedelsdami išjunkite variklį ir<br />
nebenaudokite prietaiso, kol prekybos atstovas jo<br />
neapžiūrės ir nesutvarkys.
Techninė specifikacija<br />
techninė specifikacija<br />
CL<strong>590</strong><br />
Išoriniai matmenys:<br />
Ilgis x plotis x svoris mm 1840 x 600 x 546<br />
Svoris:<br />
Prietaiso svoris be pjovimo įtaiso, su tuščiu bakeliu<br />
Prietaiso svoris su pjovimo įtaisu ir tuščiu bakeliu<br />
Prietaiso svoris su pjovimo įtaisu ir pilnu bakeliu<br />
kg<br />
kg<br />
kg<br />
10,6<br />
-<br />
-<br />
Talpa: degalų bakelio l 0,75<br />
Pjovimo įtaisai:<br />
Sriegis<br />
Numatytojo pjovimo įtaiso pjovimo gylis<br />
Pjovimo disko skersmuo<br />
Pjovimo disko storis<br />
Pjovimo dantukų skaičius<br />
Pjovimo disko vidurio angos skersmuo<br />
Pjovimo disko maksimalus sukimosi greitis, varikliui<br />
veikiant maksimaliu pajėgumu<br />
Pavaros santykis: pavaros santykis ir tepimas<br />
Veleno sukimosi kryptis, žiūrint iš viršaus<br />
Variklis: tipas<br />
Variklio darbinis tūris<br />
Maksimali veleno stabdymo galia, išmatuota pagal<br />
ISO 8893<br />
Variklio greitis, varikliui veikiant maksimaliu<br />
pajėgumu<br />
Rekomenduojamas maksimalus variklio greitis (su<br />
uždėtu pjovimo įtaisu)<br />
Rekomenduojamas variklio tuščiosios eigos greitis<br />
Karbiuratorius<br />
Degimo sistema<br />
Žvakė<br />
Starteris<br />
Sankaba<br />
Degalai:<br />
Alyva<br />
Santykis<br />
Degalų sąnaudos, varikliui veikiant maks.<br />
pajėgumu<br />
Savitosios degalų sąnaudos, esant maks. variklio<br />
galiai<br />
Vibracija: (ISO 22867) a hv, eq<br />
–<br />
mm<br />
mm<br />
mm<br />
–<br />
mm<br />
aps. per min.<br />
ml (cm 3 )<br />
kW<br />
aps. per min.<br />
aps. per min.<br />
aps. per min.<br />
l/h<br />
g/(kW•h)<br />
Kairinis M12×1,75<br />
–<br />
–<br />
–<br />
–<br />
25,4<br />
10 000<br />
1,4 ir kokybiškas ličio tepalas<br />
Prieš laikrodžio rodyklę<br />
Oru aušinamas dvitaktis variklis su vienu cilindru<br />
58,2<br />
2,42<br />
8 500<br />
11 000<br />
2 500<br />
Diafragminio tipo<br />
Smagračio magnetas – CDI sistema<br />
NGK BPMR8Y<br />
Rankinis (spyruoklinis) starteris<br />
Automatinė išcentrinė sankaba<br />
Įprasto oktaninio laipsnio benzinas. Rekomenduojama<br />
naudoti bent 89 oktaninio skaičiaus bešvinį benziną.<br />
Nenaudokite degalų, kurių sudėtyje yra metilo alkoholio<br />
arba daugiau kaip 10 % etilo alkoholio.<br />
Dvitakčiams oru aušinamiems varikliams skirta alyva.<br />
Pagal ISO-L-EGD Standartą (ISO/CD 13738), JASO FC,<br />
FD markės ir „Shindaiwa“ 50 : 1 alyva.<br />
50 : 1<br />
1,77<br />
m/s 2<br />
Kairė rankena 2,8<br />
m/s 2 Dešinė rankena 3,0<br />
Garso slėgio lygis: (ISO 22868) L pAeq = dB(A) 100,6<br />
Garantuotasis garso galios lygis: (ISO 22868) dB(A) 118<br />
L WA<br />
404<br />
Bendrovė pasilieka teisę, iš anksto neįspėjusi, keisti techninę specifikaciją.
Pakuotėje esančių dalių sąrašas<br />
Atitikties deklaracija<br />
Toliau pasirašęs gamintojas:<br />
YAMABIKO CORPORATION<br />
7-2 SUEHIROCHO 1-CHOME OHME;<br />
TOKIJAS (TOKYO) 198-8760<br />
JAPAN (JAPONIJA)<br />
pareiškia, kad čia nurodytas naujas gaminys:<br />
atitinka:<br />
ŽOLIAPJOVĖ; KRŪMAPJOVĖ<br />
Prekės ženklas: Shindaiwa<br />
Tipas: CL<strong>590</strong><br />
* direktyvos 98/37/EB (1998) ir direktyvos 2006/42/EB: nuo 2009 m. gruodžio 29 d.) (harmonizuotas<br />
standartas ISO 11806 (EN 31806)) reikalavimus;<br />
* direktyvos 2004/108/EB reikalavimus (harmonizuotas standartas EN ISO 14982);<br />
* direktyvos 2002/88/EB reikalavimus;<br />
* direktyvos 2000/14/EB reikalavimus;<br />
Atitikties vertinimo procedūra pateikiama V PRIEDE<br />
Išmatuotas garso galios lygis dB(A) 115<br />
Garantuojamas garso galios lygis dB(A) 118<br />
Serijos numeris 36001001 ir tolesnis<br />
Tokijas,<br />
2009 m. spalio 1 d.<br />
YAMABIKO CORPORATION<br />
Įgaliotasis atstovas Europoje:<br />
Bendrovė: Atlantic Bridge Limited<br />
Adresas: Atlantic House, PO Box 4800,<br />
Earley, Reading RG5 4GB,<br />
United Kingdom (Jungtinė Karalystė)<br />
K. OYURI Philip Wicks<br />
Generalinis direktorius
Pakuotėje esančių dalių sąrašas<br />
o<br />
o<br />
o<br />
Toliau nurodytos dalys dėžėje yra supakuotos atskirai.<br />
Atidarę dėžę, išpakuokite ir patikrinkite joje esančias detales.<br />
Jei ko nors trūksta ar kuri nors iš detalių apgadinta, kreipkitės į pardavimo atstovą savo šalyje.<br />
Variklio dalis<br />
Koto dalis<br />
Numeris Detalės pavadinimas Kiekis Numeris Detalės pavadinimas Kiekis<br />
(1) Variklis ir dešinioji rankena 1 (12) Žoliapjovės kotas 1<br />
(2) Apsauginiai akiniai (atitinka ANSI Z 1 (13) Apsauginis gaubtas 1<br />
87.1)<br />
(3) Įspėjamųjų ženklų lipdukas 1 (14) Diržas per petį 1<br />
(4) Naudojimo <strong>instrukcija</strong> 1 (15) Raktas 1<br />
(5) Apsauginis gaubtas (metaliniam<br />
1 (16) Veržliaraktis su plokščia galvute 1<br />
pjovimo diskui)<br />
(6) Apsauginis gaubtas (pjovimo galvutei 1 (17) Šešiakampis raktas<br />
su nailoniniu valu)<br />
(7) Tvirtinimo plokštelė (išgaubimas) (18) Dirželis<br />
(8) Varžtas M5×25 (19) Varžtas M5×20<br />
(9) Valo atpjovimo peilis (20) Varžtas M5×22<br />
(10) Varžtas 5×12 (21) Fiksatorius (laikiklis)<br />
(11) Kairioji rankena (22) Veržlė
Techninė specifikacija<br />
CL<strong>520</strong><br />
Išoriniai matmenys:<br />
Ilgis × Plotis × Aukštis mm 1875 × 650 × 353<br />
Svoris:<br />
Prietaiso svoris be pjovimo įtaiso, su tuščiu bakeliu<br />
Prietaiso svoris su pjovimo įtaisu ir tuščiu bakeliu<br />
Prietaiso svoris su pjovimo įtaisu ir pilnu bakeliu<br />
kg<br />
kg<br />
kg<br />
10,5<br />
–<br />
–<br />
Talpa: degalų bakelio l 1,0<br />
Pjovimo įtaisai:<br />
Sriegis<br />
Pjovimo gylis su nurodytu pjovimo įtaisu<br />
Pjovimo disko skersmuo<br />
Pjovimo disko storis<br />
Pjovimo dantukų skaičius<br />
Pjovimo disko vidurio angos skersmuo<br />
Pjovimo disko maksimalus sukimosi greitis, varikliui<br />
veikiant maksimaliu pajėgumu<br />
Pavaros santykis: pavaros santykis ir tepimas<br />
Veleno sukimosi kryptis, žiūrint iš viršaus<br />
Variklis: tipas<br />
Variklio darbinis tūris<br />
Maksimali veleno stabdymo galia, išmatuota pagal<br />
ISO 8893<br />
Variklio greitis, varikliui veikiant maksimaliu<br />
pajėgumu<br />
Rekomenduojamas maksimalus variklio greitis (su<br />
uždėtu pjovimo įtaisu)<br />
Rekomenduojamas variklio tuščiosios eigos greitis<br />
Karbiuratorius<br />
Degimo sistema<br />
Žvakė<br />
Starteris<br />
Sankaba<br />
Degalai:<br />
Alyva<br />
mm<br />
mm<br />
mm<br />
mm<br />
aps. per min.<br />
ml (cm 3 )<br />
kW<br />
aps. per min.<br />
aps. per min.<br />
aps. per min.<br />
Kairinis M12×1,75<br />
–<br />
–<br />
–<br />
–<br />
25,4<br />
10000<br />
1,4 žeminančioji ir kokybiškas ličio tepalas<br />
Prieš laikrodžio rodyklę<br />
Oru aušinamas dvitaktis variklis su vienu cilindru<br />
51,7<br />
1,87<br />
8000<br />
11000<br />
2750<br />
Diafragminio tipo<br />
Smagračio magnetas – CDI sistema<br />
NGK BPMR7A<br />
Spyruoklinis starteris<br />
Automatinė išcentrinė sankaba<br />
Įprasto oktaninio laipsnio benzinas. Rekomenduojama<br />
naudoti bent 89 oktaninio skaičiaus bešvinį benziną.<br />
Nenaudokite degalų, kurių sudėtyje yra metilo alkoholio<br />
arba daugiau kaip 10 % etilo alkoholio.<br />
Dvitakčiams oru aušinamiems varikliams skirta alyva.<br />
Pagal ISO-L-EGD Standartą (ISO/CD 13738), JASO FC,<br />
FD markės ir Shondaiwa One 50 : 1 alyva.<br />
50 : 1 (2 %)<br />
1,24<br />
Santykis<br />
Degalų sąnaudos, varikliui veikiant maks.<br />
l/h<br />
pajėgumu<br />
Savitosios degalų sąnaudos, esant maks. variklio<br />
galiai<br />
g/(kW•h)<br />
510<br />
Vibracija: (ISO 22867)<br />
m/s 2<br />
Kairė rankena: 2,9<br />
m/s 2 Dešinė rankena: 2,5<br />
Garso slėgio lygis: (ISO 22868) LpAav = dB(A) 101,0<br />
Garantuojamas garso galios lygis:<br />
dB(A) 116<br />
(2000/14/EB) L WA =<br />
Bendrovė pasilieka teisę, iš anksto neįspėjusi, keisti techninę specifikaciją.
Atitikties deklaracija<br />
Toliau pasirašęs gamintojas:<br />
YAMABIKO CORPORATION<br />
7-2 SUEHIROCHO 1-CHOME OHME;<br />
TOKIJAS (TOKYO) 198-8760<br />
JAPAN (JAPONIJA)<br />
pareiškia, kad čia nurodytas naujas gaminys:<br />
ŽOLIAPJOVĖ; KRŪMAPJOVĖ<br />
Prekės ženklas: Shindaiwa<br />
Tipas: CL<strong>520</strong><br />
atitinka:<br />
* direktyvos 98/37/EB (1998) dėl mašinų saugos ir direktyvos 2006/42/EB,<br />
galiojančios nuo 2009 m. gruodžio 29 d. (harmonizuotas standartas ISO<br />
11806 (EN 31806)) reikalavimus;<br />
* direktyvos 2004/108/EB reikalavimus (harmonizuotas standartas EN ISO<br />
14982);<br />
* direktyvos 2002/88/EB reikalavimus;<br />
* direktyvos 2000/14/EB reikalavimus;<br />
Atitikties vertinimo procedūra pateikta V PRIEDE<br />
Išmatuotas garso galios lygis dB(A) 113<br />
Garantuojamas garso galios lygis dB(A) 116<br />
Serijos numeris 37011621 ir tolesnis<br />
Tokijas,<br />
2009 m. gruodžio 1 d.<br />
YAMABIKO CORPORATION<br />
Įgaliotasis atstovas Europoje, kuriam suteikta<br />
teisė parengti techninį failą:<br />
Bendrovė: Atlantic Bridge Limited<br />
Adresas: Atlantic House, PO Box 4800,<br />
Earley, Reading RG5 4GB,<br />
United Kingdom (Jungtinė Karalystė)<br />
K. OYURI Philip Wicks<br />
Generalinis direktorius
