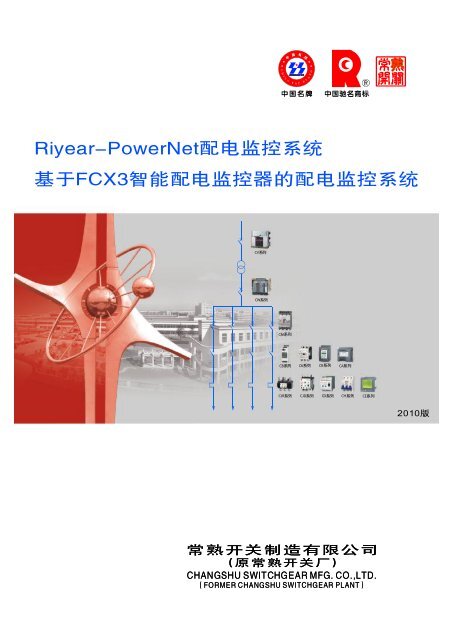

Riyear-PowerNet 配 电 监 控 系 统
基 于 FCX3 智 能 配 电 监 控 器 的 配 电 监 控 系 统
CV 系 列
CW 系 列
CM 系 列
CB 系 列
CK 系 列 CR 系 列 CA 系 列
CJR 系 列 CJD 系 列 CD 系 列 CH 系 列 CE 系 列
2010 版
常 熟 开 关 制 造 有 限 公 司
( 原 常 熟 开 关 厂 )
CHANGSHUSWITCHGEARMFG. CO.,LTD.
(FORMERCHANGSHUSWITCHGEAR SWITCHGEAR PLANT)

公 司 简 介
Introduction
常 熟 开 关 制 造 有 限 公 司 是 国 有 资 产 参 股 的 电 器
制 造 公 司 , 为 “ 国 家 重 点 高 新 技 术 企 业 ”, 主 要 生
产 高 低 压 电 器 元 件 、 电 子 产 品 及 高 低 压 成 套 开 关 设
备 , 目 前 已 成 为 国 内 著 名 的 电 器 元 件 研 发 者 和 制 造
者 。 公 司 产 品 广 泛 应 用 于 电 力 、 机 械 、 冶 金 、 石
化 、 纺 织 、 建 筑 、 船 舶 等 领 域 。
主 要 产 品 有 :“ 中 国 名 牌 ” 产 品 智 能 型 万 能 式
断 路 器 CW 系 列 、 塑 料 外 壳 式 断 路 器 CM 系 列 ; 交 流
接 触 器 CK 系 列 、 热 继 电 器 CJR 系 列 和 电 子 过 载 继 电
器 CJD 系 列 ; 自 动 转 换 开 关 CA 系 列 ; 电 动 机 软 起 动
器 CR 系 列 ; 剩 余 电 流 动 作 继 电 器 CLJ 系 列 ; 电 动 机
保 护 器 CD1 和 智 能 马 达 保 护 器 CD4 系 列 ; 控 制 保 护 电
器 CB 系 列 ; 智 能 型 电 力 仪 表 CE 系 列 ;I/O 模 块 CI 系
列 ; 智 能 配 电 监 控 系 统 Riyear-PowerNet、 智 能 配 电
监 控 器 FCX3 及 各 类 通 信 适 配 器 CN 系 列 ; 中 高 压 真 空
断 路 器 CV 系 列 以 及 高 低 压 成 套 开 关 设 备 等 。 低 压 产
品 通 过 了 中 国 质 量 认 证 中 心 “3C” 认 证 , 高 压 产 品
通 过 了 西 安 高 压 研 究 所 的 型 式 试 验 , 所 有 产 品 均 参
加 中 国 太 平 洋 保 险 公 司 产 品 责 任 保 险 。 公 司 “ ”
商 标 被 国 家 工 商 总 局 认 定 为 中 国 驰 名 商 标 。
公 司 全 体 员 工 坚 持 “ 团 结 、 创 新 、 求 实 、 争
效 ” 的 敬 业 精 神 , 坚 持 “ 永 不 言 满 、 追 求 卓 越 ” 的
企 业 精 神 , 秉 承 “ 科 技 兴 企 业 、 管 理 出 效 益 ” 的 宗
旨 , 贯 彻 “ 为 顾 客 创 造 价 值 , 为 员 工 创 造 机 会 , 为
社 会 创 造 效 益 ” 的 经 营 理 念 。
公 司 建 有 博 士 后 科 研 工 作 站 、 省 级 企 业 技 术 中
心 和 江 苏 省 电 器 控 制 工 程 技 术 研 究 中 心 ; 具 有 一 支
以 博 士 生 、 研 究 生 、 本 科 生 为 主 的 多 层 次 研 发 队
伍 , 在 产 品 研 究 、 开 发 和 应 用 上 具 有 丰 富 的 经 验 和
技 术 创 新 能 力 ; 拥 有 先 进 的 模 具 制 造 、 零 部 件 自 动
化 生 产 、 断 路 器 装 配 检 测 流 水 线 等 一 大 批 先 进 制 造
设 备 和 试 验 检 测 设 备 ; 并 建 立 和 完 善 了 质 量 / 环 境 / 职
业 健 康 安 全 体 系 (ISO9001/ISO14001/OHSMS18001),
确 保 提 供 客 户 可 靠 、 安 全 的 产 品 。 企 业 实 施 以
ERP 管 理 为 重 点 的 信 息 化 、 网 络 化 管 理 , 开 展 以
“7S” 管 理 为 主 的 现 场 生 产 管 理 , 稳 步 提 高 企 业 的
科 学 管 理 水 平 , 打 造 一 个 技 术 领 先 、 品 质 过 硬 、 管
Changshu Switchgear Mfg. Co., Ltd. (Former Changshu
Switchgear Plant), an enterprise with state-owned equity, is a
"National key new high-tech enterprise" and mainly researches,
develops and produces HV and LV electric products, electronic
products and HV and LV switchgear andcontrolgear assemblies. It
is well known as a researcher and manufacturer for electric
components in domestic market. The products are widely used in
various fields such as electricity, machinery, metallurgy,
petrochemical industry, textile, architecture, and vessel,etc.
Main products contain: CW Series Intelligent Universal circuit
Breaker (ACB) and CM Series Moulded Case Circuit Breaker
(MCCB), both of which have win glories of “ China Top Brand
product”; CK Series AC contactor、CJR Series thermal overload
relay and CJD Series electronic overload relay ; CA Series
AutomaticTransfer Switch(ATS); CR Series Softstarter;CLJ Series
residual current operated relay; CD1 Series Motor Protector and
CD4 Series Motor Controller &Protector; CB Series Control and
Protect Electrical Apparatus; CE Series Intelligent Power Meter;
CI Series I/O Module; Riyear-PowerNet Intelligent Distribution
Monitoring System、FCX3 intelligent distribution monitor and CN
Series Communication Adapter; CV Series High Voltage Indoor
Vacuum Circuit Breaker and HV and LV Switchgear and
Controlgear Assemblies. All LV products have obtained “ 3C”
certificates issued by China Quality Centre while all HV products
havepassed type tests performed byXi'an HighVoltageApparatus
Research Institute. And all products are insured against Product
Liability Insurance of China Pacific Insurance Company Limited
(CPIC).company" "SAIC recognized trademark is well-know
trademarks in china.
Staff Spririt:Unity,Innovation,Realistic Approach,Pursuing
efficiency.
Enterprise Spririt:For Bigger Achievements and Greater
Performance.
Enterprise Tenet:Prosper Enterprise with Science &Technology;
Benefit Happens in Management.
Management Idea:Creating Value for Customer,Creating
Opportunity forStaff,CreatingProfitfor Society.
Post - doctoral scientific research station, Province Enterprise
Technique Center andJiangsu Province Electrical Apparatus Control
Engineering Research Center have been established. Amulti-level
professional technique team has been formed consisting of PHD
candidates, postgraduates and university graduates, with rich
experiences and technological innovation capability in R & D.
Advanced mould manufacturing equipments, automation producing
equipments for spare parts, assembling and inspecting lines for
breakers and test equipments have been brought in. Quality
environmental system (ISO9001/ISO14001/OHSMS18001) have also
been established and perfected to ensure reliability and safety for
customers.Meanwhile we have applied information and network
management, taking ERP management as the focal point, and also
“ 7S” field production management to improve the management
levelsteadily, shapingaelectricmanufacturing company with leading
technology,highquality productandadvanced management.

常 熟 开 关 制 造 有 限 公 司
为 您 提 供 电 气 系 统 完 整 的 解 决 方 案
CV1-12 系 列
高 压 真 空 断 路 器
CV2-12 系 列
高 压 真 空 断 路 器
CV1-24 系 列
高 压 真 空 断 路 器
CV1-40.5 系 列
高 压 真 空 断 路 器
CW1 系 列
智 能 型 万 能 式 断 路 器
CW2 系 列
智 能 型 万 能 式 断 路 器
CW3 系 列
智 能 型 万 能 式 断 路 器
CM1 系 列
塑 料 外 壳 式 断 路 器
CM1 E 系 列
电 子 式 塑 壳 断 路 器
CM1 Z 系 列
智 能 型 断 路 器
CM1 L 系 列
带 剩 余 电 流 保 护 塑 壳 断 路 器
CM1 EL 系 列
带 剩 余 电 流 保 护
电 子 可 调 式 断 路 器
CM2 系 列
塑 料 外 壳 式 断 路 器
CM2Z 系 列
智 能 型 塑 壳 断 路 器
CM2L 系 列
带 剩 余 电 流 保 护 塑 壳 断 路 器
CM3 系 列
塑 料 外 壳 式 断 路 器
CH1 系 列
小 型 断 路 器
CH2 系 列
小 型 断 路 器
CH1L 系 列
小 型 带 剩 余 电 流 保 护 断 路 器
CH2L 系 列
小 型 带 剩 余 电 流 保 护 断 路 器

常 熟 开 关 制 造 有 限 公 司
为 您 提 供 电 气 系 统 完 整 的 解 决 方 案
CA1 系 列 自 动 转 换 开 关 (CB 级 )
CAP1 系 列
自 动 转 换 开 关 (PC 级 )
CK3 系 列 接 触 器
CJR3 系 列 热 继 电 器
CB1 系 列
控 制 和 保 护 开 关 电 器 (CPS)
CR1 系 列
电 动 机 软 起 动 器
CR2 系 列
电 动 机 软 起 动 器
CD1 系 列
电 动 机 保 护 器
CJD3 系 列
电 子 过 载 继 电 器
CD4 系 列
智 能 马 达 保 护 器
CE1 系 列
智 能 型 电 力 仪 表
CI1 系 列
远 程 智 能 I/O 模 块
CN1DP-MP
CN1DP-MD 通 信 适 配 器
CN1DP-MC
CN1EG 以 太 网 适 配 器
FDM3
短 消 息 通 知 模 块
CSJ1 系 列 剩 余 电 流 式 电 气
火 灾 监 控 探 测 器 ( 独 立 式 )
CMSJ2 系 列 剩 余 电 流 式 电 气
火 灾 监 控 探 测 器 ( 非 独 立 式 )
CSX1 电 气 火 灾 监 控 设 备
● Riyear-PowerNet 配 电 监 控 系 统
● FCX3 智 能 配 电 监 控 器

概
述
基 于 FCX3 智 能 配 电 监 控 器 的 配 电 监 控 系 统 以 我 公 司 FCX3 智 能 配 电 监 控 器 和 可 通 信 型 智 能 型 断 路 器 为 核 心 , 是 我
公 司 根 据 智 能 配 电 的 实 际 应 用 需 要 开 发 的 新 型 低 成 本 监 控 系 统 。
采 用 彩 色 触 摸 式 图 形 化 的 FCX3 智 能 配 电 监 控 器 通 过 通 信 接 口 同 我 公 司 可 通 信 智 能 型 断 路 器 等 设 备 连 接 , 用 户 通
过 其 直 观 的 界 面 操 作 , 快 速 了 解 这 些 设 备 的 工 作 状 态 、 修 改 设 备 的 参 数 、 控 制 设 备 的 分 合 闸 。
FCX3 智 能 配 电 监 控 器 还 内 置 WEB 服 务 器 , 方 便 用 户 通 过 局 域 网 或 以 太 网
实 现 远 程 访 问 。 用 户 在 远 程 计 算 机 可 以 监 测 通 信 型 断 路 器 的 各 项 数 据 , 如 :
设 备 状 态 、 测 量 数 据 、 整 定 数 据 、 事 件 记 录 、 历 史 数 据 等 。FCX3 智 能 配 电 监
控 器 还 可 选 配 一 个 短 消 息 扩 展 模 块 , 从 而 实 现 短 消 息 通 知 功 能 。
基 于 FCX3 智 能 配 电 监 控 器 的 配 电 监 控 系 统 , 提 供 给 用 户 低 成 本 的 监 控 系
统 , 无 需 第 三 方 软 件 和 外 围 设 备 ( 如 计 算 机 ) 就 可 实 现 远 端 监 控 , 简 洁 、 易
用 、 可 靠 。
Riyear-PowerNet 配 电 监 控 系 统 , 是 我 公 司 根 据 当 前 的 智 能 配 电 需 求 而 提 供 给 用 户 的 一 个 完 整 的 电 力 监 控 解 决 方
案 , 用 以 实 现 对 现 场 智 能 型 电 力 设 备 系 统 管 理 。
Riyear-PowerNet 配 电 监 控 系 统 , 采 用 先 进 的 计 算 机 技 术 、 网 络 技 术 、 现 场 总 线 技 术 实 现 对 电 力 系 统 、 现 场 设 备
的 各 项 管 理 , 大 大 降 低 劳 动 强 度 , 提 高 用 户 用 电 效 率 、 经 济 效 益 , 保 障 电 力 系 统 的 可 靠 安 全 运 行 。
Riyear-PowerNet 系 统 除 支 持 本 公 司 所 有 的 可 通 信 元 件 外 , 同 时 也 支 持 各 种 不 同 厂 商 的 具 有 标 准 协 议 的 可 通 信 元
件 , 是 具 有 开 放 性 、 通 用 性 的 功 能 强 大 的 监 控 系 统 。
Riyear-PowerNet 配 电 监 控 系 统 目 前 正 在 电 力 、 机 械 、 冶 金 、 石 化 、 纺 织 、 建 筑 、 交 通 等 领 域 的 电 力 配 电 系 统 发

目
录
R
Riyear-PowerNet 配 电 监 控 系 统
系 统 简 介
系 统 结 构
系 统 优 势
系 统 功 能
智 能 元 件 层 监 控 方 案
监 测 型 方 案
半 控 型 方 案
计 控 型 方 案
通 用 型 方 案
全 能 型 方 案
组 合 型 方 案
系 统 组 网 方 案
简 单 型 监 控 系 统
网 络 型 监 控 系 统
无 线 型 监 控 系 统
混 合 型 监 控 系 统
基 于 FCX3 的 监 控 系 统
系 统 工 程 应 用
CGZ1 总 线 型 配 电 柜
智 能 元 件 选 型
通 信 网 络 所 需 附 件 列 表
订 货 规 范
1
2
3
4
7
9
12
18
20
23
24

Riyear-PowerNet
配 电 监 控 系 统
系 统 简 介
Riyear-PowerNet 配 电 监 控 系 统 是 我 公 司 结 合 多 年 开 发 经 验 , 采 用 先 进 技 术 开 发 的 配 电 监 测 、 控 制 和 管 理 系 统 。
它 是 以 现 场 总 线 技 术 、 以 太 网 技 术 、 无 线 通 讯 技 术 、 计 算 机 技 术 为 基 础 , 配 合 各 种 可 通 信 智 能 配 电 元 件 , 将 现 场 的
低 压 配 电 系 统 和 计 算 机 网 络 紧 密 结 合 , 集 遥 测 、 遥 信 、 遥 控 、 遥 调 、 遥 视 等 功 能 于 一 体 , 大 大 提 高 了 配 电 系 统 的 智
能 化 水 平 , 是 传 统 配 电 系 统 的 理 想 升 级 替 代 解 决 方 案 。
Riyear-PowerNet 配 电 监 控 系 统 是 一 套 完 整 的 软 、 硬 件 产 品 体 系 , 包 括 一 系 列 具 备 自 动 化 功 能 的 工 业 级 配 电 元 件
以 及 完 整 的 上 位 机 软 件 、 网 络 布 线 方 案 , 支 持 各 种 通 信 总 线 的 连 接 , 包 括 Modbus、Modbus-TCP、Profibus-DP、
DeviceNet 等 , 也 支 持 不 同 厂 商 具 有 标 准 协 议 的 可 通 信 元 件 。 通 过 高 效 率 的 数 据 采 集 , 用 户 可 以 在 任 何 时 间 任 何 地 点
实 时 掌 控 整 个 配 电 系 统 的 运 行 情 况 。 现 场 的 工 作 状 态 、 趋 势 曲 线 、 历 史 记 录 、 操 作 及 报 警 记 录 等 均 可 轻 松 浏 览 , 帮 助
用 户 能 在 最 短 的 时 间 内 建 立 起 适 合 自 己 的 完 善 的 配 电 自 动 化 网 络 。
Riyear-PowerNet 配 电 监 控 系 统 支 持 远 程 数 据 库 、OPC 服 务 器 、Web 服 务 器 等 服 务 功 能 , 大 大 减 少 用 户 组 织 计 算 机
系 统 的 成 本 和 时 间 。 如 通 过 安 装 本 公 司 的 Web 服 务 器 组 件 , 用 户 在 网 络 上 无 需 附 加 软 件 就 可 通 过 IE 浏 览 器 进 行 数 据 和
画 面 的 浏 览 。
监 控 中 心 远 程 数 据 库 WEB 远 程 浏 览 器
TCP/IP( 以 太 网 )
监 控 主 机
FCX3
Modbus 现 场 总 线
综 保
CE1Z
CR2
CD4
CV1
CW2 CM2Z CM2Z
CM1Z
M
M
M
M
M
中 压 柜 控 制 柜 受 电 柜 馈 电 柜
电 动 机
控 制 中 心
电 动 机
控 制 中 心
1

Riyear-PowerNet
配 电 监 控 系 统
系 统 结 构
Riyear-PowerNet 配 电 监 控 系 统 采 用 分 层 、 分 布 式 结 构 设 计 , 按 间 隔 单 元 划 分 、 模 块 化 设 计 , 整 个 系 统 分 为 三 个
层 : 系 统 软 件 层 、 通 信 网 络 层 、 智 能 元 件 层 。
系 统 软 件 层 :
由 Riyear-PowerNet 系 统 软 件 、 监 控 主 机 、 打 印 机 、UPS 电 源 等 组 成 。 通 过 计 算 机 软 件 实 现 系 统 管 理 功 能 , 提 供 用
户 界 面 、 系 统 组 态 、 数 据 储 存 管 理 、 报 警 提 示 、 故 障 记 录 等 功 能 , 是 整 个 Riyear-PowerNet 系 统 的 核 心 。
■
■
单 主 机 系 统 : 一 个 客 户 端 / 服 务 器 应 用
多 主 机 系 统 : 一 个 服 务 器 和 多 个 客 户 端 应 用
通 信 网 络 层 :
提 供 底 层 智 能 元 件 和 上 位 监 控 主 机 间 的 连 接 , 进 行 数 据 传 输 , 包 括 通 信 协 议 的 转 换 。 系 统 提 供 包 括 现 场 总 线 、
工 业 以 太 网 等 多 种 解 决 方 案 , 实 现 底 层 设 备 和 监 控 主 机 间 的 无 缝 连 接 。
智 能 元 件 层 :
智 能 元 件 层 是 指 现 场 安 装 的 智 能 仪 表 和 装 置 , 各 类 现 场 智 能 元 件 负 责 采 集 底 层 信 息 和 现 场 智 能 控 制 , 数 据 通 信
接 口 和 通 信 总 线 提 供 给 监 控 主 机 管 理 , 是 Riyear-PowerNet 系 统 的 基 础 。
智 能 元 件 层 设 备 包 括 :
■
■
■
■
■
■
■
CM 系 列 可 通 信 塑 壳 断 路 器
CW 系 列 可 通 信 智 能 型 万 能 式 断 路 器
CE1 系 统 可 通 信 智 能 型 电 力 仪 表
CA 系 列 自 动 转 换 开 关
CD4 系 列 电 动 机 控 制 保 护 器
CR2 系 列 智 能 型 电 动 机 软 起 动 器
其 他 第 三 方 可 通 信 产 品
2

Riyear-PowerNet
配 电 监 控 系 统
系 统 优 势
●
经 济 效 益 — 一 次 投 资 , 终 身 受 益
从 安 全 、 可 靠 性 来 说 , 如 果 不 采 用 变 电 配 电 计 算 机 监
控 管 理 系 统 的 话 , 则 需 要 电 力 管 理 者 对 现 场 进 行 人 工 抄
表 、 现 场 操 作 、 昼 夜 定 时 巡 视 , 对 各 用 电 回 路 的 电 量 参
数 、 每 个 断 路 器 的 运 行 状 态 、 变 压 器 的 运 行 状 态 、 故 障 报
警 和 故 障 跳 闸 的 回 路 和 时 间 等 无 法 及 时 准 确 地 了 解 和 记
录 。
而 该 系 统 则 能 全 面 实 现 变 配 电 系 统 的 “ 五 遥 ” 及 无 人
值 守 ( 或 少 值 班 ), 节 约 人 力 资 源 , 并 实 现 中 、 低 压 供 配
电 系 统 一 体 化 综 合 监 控 、 统 一 管 理 。 根 据 经 济 、 效 益 来
说 , 变 配 电 计 算 机 监 控 管 理 系 统 就 显 得 更 为 优 越 , 性 价 比
●
安 全 效 益 — 快 速 排 除 故 障 , 减 少 停 电 损 失
当 现 场 发 生 供 电 故 障 时 , 除 了 能 通 过 传 统 的 声 光 报 警
通 知 值 班 人 员 外 , 还 可 以 通 过 短 信 等 手 段 进 行 通 知 , 可 以
迅 速 让 相 关 人 员 获 得 故 障 的 位 置 、 原 因 及 故 障 电 流 等 多 种
参 数 , 帮 助 用 户 快 速 排 除 故 障 , 减 少 停 电 损 失 。
●
节 能 效 益 — 综 合 管 理 , 便 于 统 筹
通 过 主 机 的 监 控 画 面 , 数 据 库 返 回 的 各 项 信 息 , 能 及
时 了 解 各 个 馈 电 回 路 的 运 行 状 况 , 便 于 用 户 合 理 地 分 配 电
能 。 完 善 的 数 据 采 集 、 管 理 技 术 , 实 现 电 能 管 理 , 能 够 自
动 生 成 系 统 各 部 分 电 能 报 表 数 据 , 帮 助 用 户 有 效 地 管 理 负
荷 , 减 少 非 正 常 耗 电 。
●
时 间 效 益 — 快 速 反 应 , 实 时 上 电
通 过 主 机 , 用 户 只 需 轻 轻 点 击 , 就 能 实 时 地 对 各 回 路
进 行 操 作 , 迅 速 做 到 断 电 、 上 电 , 从 而 能 有 效 地 节 省 时
间 。
3

Riyear-PowerNet
配 电 监 控 系 统
系 统 功 能
Riyear-PowerNet 系 统 软 件 是 我 公 司 根 据 电 力 配 电 的 实 际 特 点 开 发 的 一 套 面 向 配 电 自 动 化 现 场 总 线 的 专 用 组 态 软
件 。 它 结 合 了 传 统 组 态 软 件 和 现 场 总 线 通 信 的 优 点 , 添 加 了 许 多 人 性 化 设 计 , 大 大 降 低 了 组 态 的 劳 动 强 度 , 避 免 了
因 庞 大 的 数 据 定 义 而 引 起 的 失 误 。 为 用 户 提 供 了 操 作 应 用 简 便 、 功 能 强 大 、 运 行 可 靠 的 集 成 环 境 。
●
实 时 监 视
用 户 可 以 即 时 察 看 现 场 配 电 系 统 的 各 种 运 行 状 态 和 电
气 参 数 , 直 观 显 示 电 气 线 路 , 运 行 曲 线 , 数 据 实 时 更 新 。
通 过 系 统 软 件 的 “ 遥 视 功 能 ”, 用 户 可 以 更 加 直 观 的 了 解
配 电 室 内 的 工 作 状 况 。
●
远 程 控 制
用 户 可 以 在 监 控 主 机 或 者 远 程 的 工 程 师 站 对 现 场 的 各
种 配 电 元 件 进 行 操 作 , 点 击 界 面 对 象 方 便 实 施 远 程 操 作 、
设 备 定 值 管 理 、 参 数 整 定 。
●
遥 视 功 能
随 着 配 电 自 动 化 程 度 的 提 高 , 在 原 来 “ 遥 控 、 遥 信 、
遥 调 、 遥 测 ” 四 遥 的 基 础 上 , 该 系 统 软 件 提 供 “ 遥 视 ” 的
功 能 , 即 在 变 配 电 室 内 安 装 视 频 探 头 , 可 远 程 对 变 配 电 室
进 行 全 方 位 的 视 频 监 控 , 有 效 的 对 人 员 进 入 、 火 灾 、 水
浸 、 自 然 灾 害 、 站 内 设 备 安 全 等 问 题 进 行 监 控 。
用 户 可 以 在 监 控 主 机 或 者 远 程 的 工 程 师 站 对 现 场 的 各
种 配 电 元 件 进 行 监 视 , 点 击 任 意 预 置 场 景 观 察 变 配 电 室 设
备 运 行 情 况 , 还 可 以 通 过 云 台 控 制 对 视 频 探 头 进 行 方 位 调
节 及 变 焦 , 另 外 , 在 设 备 发 生 故 障 的 同 时 , 探 头 会 立 刻 对
准 故 障 设 备 。 通 过 系 统 软 件 的 “ 遥 视 功 能 ”, 用 户 可 以 更
加 直 观 的 了 解 配 电 室 内 的 工 作 状 况 。
4

Riyear-PowerNet
配 电 监 控 系 统
系 统 功 能
●
报 警 故 障
如 果 现 场 发 生 报 警 或 者 故 障 , 系 统 可 以 通 过 多 种 方 式 ( 如
语 音 、 图 形 闪 烁 、GSM 短 消 息 等 ) 将 当 前 状 况 和 故 障 原 因 通 知
值 班 人 员 , 并 且 帮 助 维 修 人 员 快 速 排 除 故 障 。 其 中 GSM 短 消 息
报 警 模 块 可 以 同 时 通 知 多 人 , 将 故 障 信 息 发 送 至 手 机 。
●
数 据 曲 线
系 统 包 含 一 个 历 史 数 据 库 , 用 于 存 储 指 定 变 量 长 时 间 的 变
化 趋 势 , 方 便 用 户 对 现 场 情 况 进 行 分 析 。 包 含 历 史 曲 线 、 实 时
趋 势 曲 线 、 数 据 报 表 等 , 对 各 种 重 要 数 据 进 行 有 效 处 理 和 汇
●
数 据 库 、 历 史 纪 录
系 统 可 对 各 种 报 警 、 故 障 以 及 操 作 进 行 记 录 , 并 可 通 过 标
准 ODBC 接 口 存 储 到 各 种 通 用 数 据 库 中 。 并 通 过 系 统 数 据 库 提
供 包 括 各 种 数 据 报 表 、 曲 线 分 析 、 事 件 记 录 和 设 备 维 护 信 息 等
方 面 的 完 善 管 理 功 能 。
●
打 印 功 能
系 统 可 以 对 各 种 报 警 、 故 障 、 数 据 报 表 等 提 供 实 时 、 定
时 、 历 史 打 印 功 能 。
●
用 户 、 权 限 设 置
系 统 提 供 用 户 编 辑 及 权 限 设 置 。 从 而 可 以 实 现 多 人 分 权 限
访 问 功 能 。 便 于 用 户 更 好 的 管 理 配 电 监 控 系 统 。
5

Riyear-PowerNet
配 电 监 控 系 统
系 统 功 能
●
无 线 短 消 息 报 警 功 能
为 了 能 够 提 供 用 户 及 时 的 报 警 提 示 , 系 统 还 可 接 入 通 用 短 消 息 模 块 , 让 用 户 在 最 短 的 时 间 通 过 手 机 短 信 息 了 解
所 需 要 的 设 备 的 相 关 参 数 。 该 系 统 可 以 根 据 用 户 要 求 , 同 时 存 入 多 个 相 关 号 码 , 当 异 常 发 生 时 , 即 使 相 关 人 员 不 在
现 场 , 也 能 第 一 时 间 了 解 现 场 故 障 , 对 现 场 进 行 及 时 处 理 并 做 好 相 关 准 备 , 保 证 设 备 的 安 全 运 行 。
●
短 消 息 报 警 模 块 (FDM3)
我 公 司 除 使 用 该 系 统 可 以 发 送 故 障 信 息 外 , 还 开 发 了 短 消 息 报 警 模 块 (FDM3), 无 需 上 位 机 控 制 , 通 过 计 算 机
设 置 相 关 参 数 后 可 直 接 与 现 场 设 备 相 连 , 当 现 场 设 备 发 生 预 先 设 置 的 事 件 时 , 可 通 过 GSM 网 络 发 送 信 息 到 ( 多 部 )
手 机 。
短 消 息
二 号 柜 4# 馈 电 回 路
发 生 短 延 时 故 障
脱 扣
故 障
6

Riyear-PowerNet
配 电 监 控 系 统
智 能 元 件 层 监 控 方 案
Modbus 总 线
●
监 测 型 方 案
用 户 使 用 非 通 信 型 断 路 器 时 , 通 过 可 通 信 的 远 程 智 能
CI1-SCM423
电 流 互 感 器
报 警
CM2
辅 助
CM1
辅 助
I/O 模 块 , 可 以 实 现 对 于 相 应 配 电 回 路 的 监 测 。 用 户 能 远 程
监 测 该 回 路 电 流 、 断 路 器 合 分 闸 状 态 、 故 障 状 态 等 重 要 信
息 。
CI1-SCM423, 它 具 有 4 路 共 端 开 关 量 输 入 、3 路 5A 电
流 输 入 。 用 户 通 过 它 并 且 配 合 断 路 器 报 警 模 块 、 辅 助 模
块 、 电 流 互 感 器 , 能 知 道 馈 电 线 路 的 3 相 电 流 和 4 路 开 关 量
Modbus 总 线
( 如 : 开 关 合 分 闸 状 态 , 故 障 状 态 等 )。 用 户 也 可 以 将 一
个 模 块 连 接 3 个 断 路 器 , 从 而 可 以 监 测 相 应 断 路 器 的 单 相
报 警
辅 助
辅 助
电 流 、 开 关 合 分 闸 状 态 。
CI1-S12 CM2 CM1
CI1-S12, 它 具 有 12 路 共 端 开 关 量 输 入 。 用 户 通 过 它
可 以 了 解 到 最 多 12 台 断 路 器 的 合 分 闸 状 态 , 或 者 6 台 断 路
器 的 合 分 闸 状 态 、 故 障 状 态 。
●
半 控 型 方 案
Modbus 总 线
用 户 使 用 非 通 信 型 断 路 器 时 , 通 过 可 通 信 的 远 程 智 能
CI1-SCM423
输 入 1
输 入 2
报 警
辅 助
输 出 1
CM1
电 动 操
作 机 构
I/O 模 块 , 并 且 在 断 路 器 上 加 装 电 动 操 作 机 构 , 可 以 实 现 对
于 馈 电 回 路 的 监 控 。 用 户 在 了 解 电 流 、 合 分 闸 状 态 、 故 障
状 态 等 重 要 参 数 的 同 时 , 能 对 断 路 器 进 行 远 程 的 分 合 控
输 出 2
制 。 极 具 性 价 比 的 为 用 户 提 供 了 一 种 远 程 监 控 系 统 。
如 上 一 方 案 中 的 CI1-SCM423, 由 于 它 还 具 有 1 组 2 路 的
继 电 输 出 , 将 其 连 接 至 电 动 操 作 机 构 , 就 能 实 现 断 路 器 的
合 分 闸 控 制 。
CI1-C8, 它 具 有 4 组 8 路 继 电 输 出 , 配 合 电 动 操 作 机 构 最
多 可 以 控 制 4 台 断 路 器 的 合 分 闸 。
CI1-SC64, 它 具 有 6 路 开 关 量 输 入 和 4 路 继 电 输 出 , 配 合
电 动 操 作 机 构 和 辅 助 模 块 等 , 可 以 在 控 制 断 路 器 的 同 时 ,
对 其 重 要 状 态 进 行 监 测 。
7

Riyear-PowerNet
配 电 监 控 系 统
智 能 元 件 层 监 控 方 案
●
计 控 型 方 案
Modbus 总 线
如 果 用 户 对 于 部 分 线 路 参 数 要 求 较 高 , 可 以 加 装 我
RS485
CE1AV
RC22
输 入 1
报 警
输 入 2
辅 助
CM2
输 出 1
输 出 2
CM1
电 动 操
作 机 构
公 司 的 网 络 仪 表 。 在 实 现 简 单 控 制 的 同 时 , 可 以 对 电
流 、 电 压 、 功 率 等 参 数 进 行 精 密 监 测 。
网 络 仪 表 上 加 装 模 块 RC22( 具 有 2 路 输 入 、2 路 输
出 )。2 路 输 入 一 路 连 接 报 警 、 一 路 连 接 辅 助 ,2 输 出 连
接 电 动 操 作 机 构 。 再 通 过 RS485 模 块 连 接 至 Modbus 总
线 , 就 能 对 该 线 路 实 行 监 控 。
Modbus 总 线
●
通 用 型 方 案
该 方 案 均 采 用 可 通 信 型 元 件 , 实 现 遥 测 、 遥 信 、 遥
CE1Z CW3 CW2 CM2Z CM1Z CR2 CD4
调 、 遥 控 ,“ 四 遥 ” 监 控 。 用 户 可 以 在 任 何 时 间 任 何 地
点 实 时 掌 控 整 个 配 电 系 统 的 运 行 情 况 。
●
全 能 型 方 案
在 变 配 电 室 内 安 装 视 频 探 头 , 可 远 程 对 变 配 电 室 进
监 控 视 频 探 头
行 全 方 位 的 视 频 监 控 。 用 户 可 以 通 过 云 台 控 制 对 视 频 探
CM2Z
控 制 器
CM1Z
控 制 器
Modbus 总 线
头 进 行 方 位 调 节 及 变 焦 , 观 察 变 配 电 室 设 备 运 行 情 况 。
成 套 柜 门 上 加 装 可 通 信 设 备 的 专 用 控 制 器 , 更 能 方
便 用 户 在 免 开 柜 门 的 情 况 下 , 就 能 在 本 地 进 行 数 据 察
看 、 参 数 修 改 、 开 关 控 制 等 。
CE1Z CW3 CM2Z
CM1Z CR2 CD4
●
组 合 型 方 案
用 户 还 能 根 据 实 际 需 要 , 对 以 上 方 案 进 行 合 理 组
监 控 视 频 探 头
合 。 如 :
◆
进 线 回 路 采 用 “ 通 用 型 ” 方 案 ( 可 通 信 型 设 备
CI1-SCM423
Modbus 总 线
CW2H);
◆ 普 通 的 馈 电 回 路 就 采 用 “ 单 控 型 ” 方 案 ( 非 通
信 型 设 备 CM1);
◆
不 需 要 控 制 的 回 路 就 采 用 “ 监 测 型 ”( 非 通 信
CW2 CM2Z CM2
进 线 回 路 频 繁 控 普 通 回 路
制 回 路
CM1Z
简 单 控
制 回 路
CM1Z
功 耗 统
计 回 路
CD4
电 动 机 回 路
型 设 备 CM2);
◆ 需 要 统 计 功 耗 的 设 备 则 采 用 “ 计 控 型 ” 方 案 ;
频 繁 控 制 的 回 路 可 以 加 装 专 用 控 制 器 等 。
8

Riyear-PowerNet
配 电 监 控 系 统
系 统 组 网 方 案
短 消 息 报 警 功 能
●
简 单 型 配 电 系 统
遥 视 功 能
监 控 主 机
使 用 通 信 电 缆 直 接 连 接 现 场 配 电 柜 和 监 控 主
机 。 连 接 距 离 最 大 至 1200m( 通 过 中 继 器 , 距 离 可
适 当 延 长 )。 用 户 可 选 打 印 功 能 、 短 消 息 报 警 功
能 、 遥 视 功 能 , 实 现 配 电 系 统 的 多 方 位 监 控 。
通 信 总 线
该 系 统 连 接 方 式 简 单 , 监 控 距 离 较 短 , 实 现
现 场 配 电 柜
成 本 低 , 比 较 适 合 中 小 型 企 业 用 户 。
配 电 房
打 印 功 能
短 消 息 报 警 功 能
●
网 络 型 配 电 系 统
以 太 网 可 根 据 实 际 情 况 灵 活 采 用 网 线 或 者 光
纤 进 行 铺 设 。
监 控 主 机
打 印 功 能
其 他 监 控 主 机
以 太 网
系 统 通 过 纵 横 多 样 的 网 络 线 路 可 实 现 多 主 机
监 控 、 多 用 户 访 问 。 通 过 光 纤 连 接 可 以 大 大 的 增
加 监 控 距 离 。 用 户 亦 可 选 打 印 功 能 、 短 消 息 报 警
功 能 、 遥 视 功 能 , 实 现 配 电 系 统 的 多 方 位 监 控 。
遥 视 功 能
配 电 房 2 配 电 房 4
该 系 统 连 接 方 式 较 复 杂 , 监 控 距 离 较 远 , 实
现 成 本 较 高 , 比 较 适 合 中 大 型 企 业 用 户 , 或 对 配
现 场 配 电 柜
配 电 房 1
配 电 房 3 配 电 房 5
9

Riyear-PowerNet
配 电 监 控 系 统
系 统 组 网 方 案
短 消 息 报 警 功 能
●
无 线 型 配 电 系 统
将 设 备 连 接 至 Modbus 总 线 后 , 通 过 无 线 数 传
打 印 功 能
无 线 数 传 模 块
现 场 配 电 柜
配 电 房 1
监 控 主 机
Internet
GPRS/CDMA
配 电 房 2 配 电 房 3
模 块 , 利 用 GPRS/CDMA 网 络 , 连 接 至 上 网 的 监 控
主 机 。 用 户 只 可 选 打 印 功 能 、 短 消 息 报 警 功 能 ,
来 实 现 配 电 系 统 的 多 方 位 监 控 , 无 法 采 用 遥 视 功
能 。
该 系 统 接 线 方 式 简 单 , 通 过 无 线 网 络 及
Internet, 可 将 监 控 距 离 大 幅 增 大 。 该 系 统 适 用 于
现 场 有 线 敷 设 困 难 , 现 场 终 端 的 传 输 距 离 分 散 ,
数 据 实 时 性 相 对 要 求 较 低 的 场 合 。 另 外 , 本 方 案
同 用 户 当 地 移 动 运 营 商 提 供 的 服 务 有 关 , 请 用 户
注 意 。
短 消 息 报 警 功 能
●
混 合 型 配 电 系 统
以 上 系 统 的 混 合 连 接 。
该 系 统 连 接 方 式 多 样 , 可 以 满 足 用 户 各 种 需
现 场 总 线
监 控 主 机
打 印 功 能
以 太 网
Internet
GPRS/CDMA
求 。 其 实 现 难 度 较 高 , 成 本 较 高 , 适 用 于 现 场 设
备 情 况 复 杂 的 场 合 。 用 户 亦 可 选 打 印 功 能 、 短 消
息 报 警 功 能 、 遥 视 功 能 , 实 现 配 电 系 统 的 多 方 位
监 控 。
遥 视 功 能
配 电 房 1
配 电 房 3
配 电 房 2
10

Riyear-PowerNet
配 电 监 控 系 统
系 统 组 网 方 案
●
基 于 FCX3 的 监 控 系 统
对 于 数 量 较 少 的 CM 系 列 、CW 系 列 可 通 信 断 路 器 进 行 组 网
时 , 除 使 用 上 位 机 监 控 外 , 还 可 使 用 我 公 司 的 FCX3 智 能 配 电 监 控
器 , 实 现 电 气 元 件 的 各 项 参 数 显 示 、 配 合 电 气 元 件 进 行 远 程 监
控 、 配 置 、 历 史 数 据 保 存 等 。(FCX3 智 能 配 电 监 控 器 与 电 气 元 件
通 过 Modbus 总 线 连 接 , 最 多 支 持 16 台 设 备 , 目 前 只 支 持 我 公 司
CM 系 列 、CW 系 列 断 路 器 )
FCX3
RS485
现 场 总 线
监 控 主 机
以 太 网
打 印 功 能
将 电 气 元 件 通 过 Modbus 总 线 连 接 至 FCX3 智 能 配 电 监 控 器 , 还
可 通 过 监 控 器 的 以 太 网 接 口 连 接 至 监 控 主 机 , 实 现 远 程 监 控 。 同
时 一 台 监 控 主 机 可 同 时 连 接 多 台 FCX3 智 能 配 电 监 控 器 。
FCX3
RS485
现 场 总 线
11

Riyear-PowerNet
配 电 监 控 系 统
系 统 工 程 应 用
●
江 苏 某 电 厂 输 煤 段 工 程
江 苏 某 电 厂 是 国 家 “ 八 五 ” 期 间 的 重 点 建 设 项 目 , 安 装 多 台 国 产 改 进 型
30/60 万 千 瓦 机 组 , 总 容 量 有 数 百 万 千 瓦 的 特 大 型 火 力 发 电 厂 , 是 华 东 电 网 中
的 主 力 电 厂 , 也 应 用 了 本 系 统 。
在 本 项 目 中 , 共 有 CW2/P、CW2/H、CM2Z/T 等 各 类 型 智 能 断 路 器 56 台 ,
所 有 的 电 器 元 件 都 安 装 在 同 一 个 配 电 室 的 开 关 柜 中 。 配 电 室 位 于 底 楼 , 而 监
控 计 算 机 位 于 该 楼 的 第 三 层 , 整 个 系 统 通 信 距 离 不 是 很 远 , 电 器 元 件 也 相 对
监 控 主 机
打 印 功 能
串 口 卡
按 照 电 厂 的 要 求 , 整 个 系 统 需 要 实 现 “ 四
遥 ” 功 能 , 每 台 智 能 断 路 器 都 需 要 采 集 较 多 的
现 场 总 线
数 据 , 考 虑 到 通 信 响 应 速 度 的 问 题 , 在 工 控 机
上 安 装 了 研 华 的 PCI-1612 四 串 口 扩 展 卡 ,56 台
智 能 断 路 器 每 14 台 连 接 到 一 个 RS-485 串 口 上 。
现 场 低 压 配 电 回 路
现 场 设 备 连 接 示 意 图
电 厂 工 程 一 次 图 概 览
12

Riyear-PowerNet
配 电 监 控 系 统
系 统 工 程 应 用
连 接 采 用 屏 蔽 双 绞 线 , 同 一 个 柜 内 的 多 台 智 能 断 路 器 连 接 到 安 装 在 柜 顶 通 信 线 小 室 中 的 通 信 转 接 器 上 , 柜 与 柜 之
间 通 过 通 信 转 换 器 进 行 连 接 。 系 统 采 用 了 Modbus 现 场 总 线 , 波 特 率 设 置 为 19200bps, 偶 检 验 方 式 。
网 络 连 接 示 意 图
系 统 软 件 , 每 小 时 会 自 动 生 成 *.rtl 文 件 , 把 报 表 中 的 数 据 储 存 起 来 , 然 后 通 过 报 表 控 件 可 以 显 示 、 打 印 选 定 的 报
表 。
该 项 目 , 用 户 需 要 随 时 了 解 产 品 使 用 电 度 量 , 所 以 为 用 户 制 作 的 实 时 报 表 。 再 加 以 日 报 表 、 月 报 表 、 年 报 表 , 使
用 户 更 清 晰 的 了 解 自 己 使 用 设 备 的 情 况 。
日 报 表 界 面
13

Riyear-PowerNet
配 电 监 控 系 统
系 统 工 程 应 用
广 东 某 部 队 大 楼 工 程 。 共 有 5 台 CW2/H 万 能 式 框 架 断 路 器 和 58 台
CM2Z/T 塑 壳 断 路 器 ,4 台 中 高 压 综 合 保 护 器 , 其 中 几 个 进 线 柜 采 用
CW2/H, 其 余 馈 线 柜 采 用 CM2Z/T, 还 包 括 若 干 网 络 仪 表 和 温 湿 度 控 制
器 。 该 系 统 具 有 2 台 监 控 主 机 , 一 台 位 于 底 层 消 防 监 控 室 , 一 台 位 于 二
楼 水 电 值 班 室 。 因 此 采 用 上 述 系 统 组 网 方 案 三 。
广 东 某 部 队 大 楼
网 络 设 计 方 案
软 件 主 界 面
14

Riyear-PowerNet
配 电 监 控 系 统
系 统 工 程 应 用
特 点 一 : 该 方 案 监 控 端 由 两 台 监 控 计 算 机 组 成 , 根 据 不 同 需 要 分 开 实 施 监 控 , 也 可 根 据 需 求 单 独 监 控 , 还 可 以
指 定 某 台 只 监 视 不 控 制 , 以 此 大 大 提 高 了 监 控 的 可 靠 性 和 安 全 性 。
特 点 二 : 该 方 案 独 特 的 传 输 方 法 使 整 个 监 控 更 好 的 布 局 。 因 为 从 以 太 网 交 换 机 到 各 台 监 控 计 算 机 是 通 过 普 通 网
络 线 构 成 也 可 借 用 场 地 设 施 网 络 来 进 行 传 输 数 据 , 这 样 的 传 输 方 法 灵 活 多 变 , 方 便 安 装 管 理 , 突 破 了 组 网 时 由 场 地
带 来 的 限 制 。
特 点 三 : 由 于 特 殊 的 传 输 途 径 决 定 了 在 设 备 安 装 时 的 快 捷 , 可 靠 。 传 统 串 口 连 接 方 式 带 来 的 是 繁 杂 的 网 络 , 对
于 通 信 线 的 排 布 、 线 本 身 的 质 量 和 连 接 都 提 出 了 更 高 的 要 求 , 同 时 降 低 了 整 个 网 络 稳 定 的 可 靠 性 。 而 该 方 案 基 于 以
太 网 的 传 输 可 以 更 方 便 的 避 免 了 上 述 不 必 要 的 麻 烦 , 提 高 了 网 络 可 靠 性 。
工 程 柜 面 图
网 络 连 接 示 意 图
15

Riyear-PowerNet
配 电 监 控 系 统
系 统 工 程 应 用
●
广 西 某 矿 山 工 程
该 公 司 自 1994 年 建 成 投 产 以 来 , 经 过 不 断 发 展 壮 大 , 现 年 设 计
生 产 能 力 已 达 铝 土 矿 180 万 吨 , 氧 化 铝 85 万 吨 , 电 解 铝 13.5 万 吨 。 是
集 矿 山 开 采 , 氧 化 铝 、 电 解 铝 生 产 于 一 体 的 国 有 特 大 型 铝 冶 炼 企
业 , 是 国 内 生 产 技 术 最 先 进 的 现 代 化 铝 工 业 生 产 基 地 之 一 。
广 西 某 公 司 矿 山
本 项 目 是 一 个 典 型 的 大 型 配 电 监 控 系 统 , 具 有 监 控 设 备 数 量 大 , 监 控 地 点 分 散 , 监 控 距 离 远 的 特 点 , 因 此 采 用
上 述 系 统 组 网 方 案 二 。 本 项 目 由 一 个 主 控 机 房 , 三 个 配 电 室 ( 洗 矿 配 电 室 、 细 碎 筛 配 电 室 、 排 泥 配 电 室 ) 和 300 多 台
现 场 智 能 元 器 件 组 成 。
为 了 满 足 综 合 监 控 的 要 求 , 需 要 将 各 个 配 电 室 的 数 据 全 部 传 输 到 主 控 机 房 进 行 汇 总 处 理 。 采 用 现 场 采 集 站 方 式
既 解 决 了 数 据 传 输 的 可 靠 性 实 时 性 等 问 题 又 简 化 了 系 统 组 网 结 构 , 还 可 以 在 现 场 采 集 站 上 安 装 监 控 系 统 进 一 步 增 加
系 统 整 体 的 可 靠 性 和 实 时 性 , 同 时 为 系 统 现 场 的 维 修 维 护 提 供 更 大 的 便 利 。
本 系 统 中 洗 矿 、 细 碎 筛 、 排 泥 三 个 配 电 室 各 设 一 台 监 控 计 算 机 , 主 控 机 房 设 有 一 台 主 控 计 算 机 , 全 部 安 装 有
Riyear-PowerNet 系 统 软 件 。 监 控 计 算 机 通 过 RS485 总 线 与 现 场 智 能 元 器 件 相 连 , 同 时 通 过 光 纤 以 太 网 与 主 控 机 房 主 控
系 统 分 布 图
16

Riyear-PowerNet
配 电 监 控 系 统
系 统 工 程 应 用
Riyear-PowerNet 系 统 软 件 在 本 系 统 中 主 要 完 成 两 个 方 面 的 工 作 :
一 、 监 控 计 算 机 部 分 。 通 过 RS485 总 线 实 时 采 集 智 能 元 器 件 的 各 项 数 据 , 然 后 将 数 据 应 用 到 现 场 监 控 软 件 中 , 实
现 遥 测 、 遥 信 、 遥 调 、 遥 控 以 及 故 障 报 警 数 据 记 录 等 现 场 监 控 功 能 。 同 时 , 建 立 数 据 映 射 表 , 将 采 集 到 的 现 场 数 据
实 时 更 新 到 数 据 映 射 表 中 , 形 成 远 程 实 时 数 据 采 集 站 。
二 、 主 控 计 算 机 部 分 。 通 过 光 纤 以 太 网 将 各 个 数 据 采 集 站 的 数 据 进 行 汇 总 , 然 后 实 现 与 现 场 监 控 软 件 相 同 的 四
遥 功 能 , 同 时 可 以 查 看 现 场 监 控 的 故 障 报 警 等 数 据 记 录 , 实 现 综 合 监 控 。
主 控 计 算 机
以 太 网
数 据 采 集 站
RS485 总 线
智 能 元 器 件
系 统 连 接 示 意 图
系 统 主 界 面
17

Riyear-PowerNet
配 电 监 控 系 统
CGZ1 总 线 型 配 电 柜
CGZ1 智 能 型 低 压 配 电 柜 安 装 有 可 供 现 场 操 作 的 工 业 计 算 机 或 FCX3 智 能 配 电 监 控 器 ( 选 配 ), 不 仅 能 让 现 场 的 操
作 人 员 即 时 了 解 整 个 配 电 柜 的 运 行 情 况 , 而 且 可 以 将 这 些 数 据 通 过 TCP/IP 网 络 提 供 给 后 台 的 监 控 机 。CGZ1 智 能 型 配
电 柜 的 馈 电 、 电 动 机 回 路 均 采 用 智 能 化 元 器 件 , 可 对 回 路 进 行 即 时 的 监 控 , 受 点 侧 采 用 可 通 信 断 路 器 和 网 络 电 力 仪
表 相 配 套 的 , 对 各 项 参 数 进 行 完 全 的 监 控 。
在 进 线 回 路 采 用 带 通 信 功 能 的 智 能 型 断 路 器 CW2(H26 智 能 控 制 器 ), 具 备 四 遥 功 能 , 可 以 将 断 路 器 的 工 作 状
态 、 各 项 参 数 传 送 给 上 位 机 , 并 且 可 以 通 过 上 位 机 命 令 来 进 行 远 程 合 分 闸 操 作 。 进 线 端 另 配 有 CE1Z/T 电 力 仪 表 , 能
够 测 量 相 电 压 、 线 电 压 、 电 流 、 频 率 、 有 功 功 率 、 无 功 功 率 、 功 率 因 数 、 电 度 等 各 种 电 力 参 数 。 电 力 仪 表 的 各 项 参
数 均 能 被 上 位 机 读 取 。
低 压 馈 电 回 路 采 用 智 能 型 断 路 器 CW2(H26 智 能 控 制 器 ) 和 智 能 型 塑 壳 断 路 器 CM2Z/T, 具 备 四 遥 功 能 , 可 以 将
断 路 器 的 工 作 状 态 、 三 相 电 流 等 各 项 参 数 传 送 给 上 位 机 , 并 且 可 以 通 过 上 位 机 命 令 来 进 行 远 程 合 分 闸 操 作 。 有 部 分
低 压 馈 电 回 路 采 用 普 通 型 塑 壳 断 路 器 CM2 和 智 能 仪 表 CE1AV/T 相 配 合 的 方 案 , 由 智 能 仪 表 对 该 回 路 的 电 力 参 数 进 行
测 量 , 并 由 仪 表 自 带 的 IO 模 块 对 该 回 路 的 CM2( 安 装 电 动 操 作 机 构 ) 进 行 遥 控 操 作 。
低 压 电 动 机 回 路 采 用 智 能 型 电 动 机 保 护 器 CD4/T, 通 过 CD4/T 对 该 电 动 机 回 路 进 行 监 测 和 控 制 。 智 能 柜 部 分 低 压
馈 电 回 路 采 用 抽 屉 式 结 构 , 每 个 抽 屉 均 有 连 接 、 试 验 、 分 离 三 种 位 置 状 态 , 这 些 状 态 信 号 均 由 远 程 IO 模 块 CI1 进 行 读
取 , 各 个 回 路 的 遥 控 、 就 地 模 式 开 关 的 状 态 也 由 CI1 进 行 读 取 , 上 位 机 通 过 与 CI1 进 行 通 信 来 获 得 这 些 状 态 。
CGZ1 柜 可 选 配 内 置 前 置 机 ( 工 控 机 或 监 控 器 ), 前 置 机 负 责 智 能 柜 中 所 有 可 通 信 元 件 的 通 信 数 据 采 集 工 作 , 并 且
能 够 通 过 网 络 (TCP/IP) 将 这 些 数 据 共 享 给 其 他 网 络 上 的 监 控 计 算 机 。 整 个 柜 的 通 信 系 统 是 由 上 位 计 算 机 通 过 特 定 的 通
信 线 路 与 这 些 智 能 型 设 备 连 接 而 成 。 上 位 计 算 机 通 过 读 取 这 些 现 场 的 可 通 信 设 备 来 获 得 整 个 智 能 柜 的 现 场 工 作 状 态
及 参 数 , 并 将 这 些 数 据 即 时 显 示 到 用 户 界 面 上 供 用 户 查 询 使 用 。
CGZ1 典 型 运 用 方 案
说 明 :
■
智 能 型 配 电 柜 CGZ1 的 元 件 配 置 有 多 种 方 案 可 选 , 以 上 方 案 可 提 供 全 面 的 通 信 功 能 支 持 。 用 户 也 可 根 据 自
身 需 要 进 行 元 件 的 配 置 以 及 功 能 上 的 删 减 。
18

Riyear-PowerNet
配 电 监 控 系 统
CGZ1 总 线 型 配 电 柜
CGZ1 一 次 系 统 图
19

Riyear-PowerNet
配 电 监 控 系 统
智 能 元 件 选 型
回 路
方 案
监 控 要 求
备 注
万 能 式 断 路 器
CW1/H
遥 测 : 电 流 、 线 电 压
遥 信 : 断 路 器 状 态
遥 控 : 远 程 分 合 断 路 器
遥 调 : 远 程 设 定 参 数 及 保 护 整 定
RS485 接 口 /Modbus 协 议
CW2
H 型 脱 扣 器
遥 测 : 电 流 、 线 电 压
遥 信 : 断 路 器 状 态
遥 控 : 远 程 分 合 断 路 器
遥 调 : 远 程 设 定 参 数 及 保 护 整 定
RS485 接 口 /Modbus 协 议
万 能 式 断 路 器
CW2
P 型 脱 扣 器
遥 测 : 电 流 、 线 电 压 、 相 电 压 、 功
率 、 电 度 、 功 率 因 数 、 谐 波 等
遥 信 : 断 路 器 状 态
遥 控 : 远 程 分 合 断 路 器
遥 调 : 远 程 设 定 参 数 及 保 护 整 定
RS485 接 口 /Modbus 协 议
更 多 电 力 测 量 参 数
ACB 回 路
CW3
EA 型 脱 扣 器
遥 测 : 电 流
遥 信 : 断 路 器 状 态
遥 控 : 远 程 分 合 断 路 器
遥 调 : 远 程 设 定 参 数 及 保 护 整 定
RS485 接 口 /Modbus 协 议
CW3
EP 型 脱 扣 器
遥 测 : 电 流 、 电 压 、 功 率 、 电 度 、 功
率 因 数 等
遥 信 : 断 路 器 状 态
遥 控 : 远 程 分 合 断 路 器
遥 调 : 远 程 设 定 参 数 及 保 护 整 定
RS485 接 口 /Modbus 协 议
更 多 电 力 测 量 参 数
万 能 式 断 路 器
CW3
EQ 型 脱 扣 器
遥 测 : 电 流 、 电 压 、 功 率 、 电 度 、 功
率 因 数 、 谐 波 等
遥 信 : 断 路 器 状 态
遥 控 : 远 程 分 合 断 路 器
遥 调 : 远 程 设 定 参 数 及 保 护 整 定
RS485 接 口 /Modbus 协 议
更 多 电 力 测 量 参 数
CW3
EG 型 脱 扣 器
遥 测 : 电 流 、 电 压 、 功 率 、 电 度 、 功
率 因 数 、 谐 波 等
遥 信 : 断 路 器 状 态
遥 控 : 远 程 分 合 断 路 器
遥 调 : 远 程 设 定 参 数 及 保 护 整 定
RS485 接 口 /Modbus 协 议
更 多 电 力 测 量 参 数
塑 壳 断 路 器
CM1Z
遥 测 : 电 流
遥 信 : 断 路 器 状 态
遥 控 : 远 程 分 合 断 路 器
遥 调 : 远 程 设 定 参 数 及 保 护 整 定
RS485 接 口 /Modbus 协 议
MCCB 回 路
塑 壳 断 路 器
CM2Z/T
遥 测 : 电 流
遥 信 : 断 路 器 状 态
遥 控 : 远 程 分 合 断 路 器
遥 调 : 远 程 设 定 参 数 及 保 护 整 定
RS485 接 口 /Modbus 协 议
带 接 地 保 护 , 液 晶 显 示
塑 壳 断 路 器
CM2L/T
遥 测 : 漏 电 电 流 IΔN
遥 信 : 断 路 器 状 态
遥 控 : 远 程 分 合 断 路 器
RS485 接 口 /Modbus 协 议
带 剩 余 电 流 保 护
20

Riyear-PowerNet
配 电 监 控 系 统
智 能 元 件 选 型
回 路
方 案
监 控 要 求
备 注
CE1AD/VD
遥 测 : 电 流 / 电 压
遥 信 : 断 路 器 分 合 闸 状 态 和 故 障 状 态
RS485 接 口 /Modbus 协 议
电 力 仪 表
CE1A/V
遥 测 : 三 相 电 流 / 电 压
遥 信 : 断 路 器 分 合 闸 状 态 和 故 障 状 态
遥 控 : 远 程 分 合 断 路 器
RS485 接 口 /Modbus 协 议
可 选 I/O 模 块
电 力 仪 表
电 力 仪 表
电 力 仪 表
CE1AV
遥 测 : 电 流 、 电 压
遥 信 : 断 路 器 分 合 闸 状 态 和 故 障 状 态
( 最 多 4 个 状 态 量 )
遥 控 : 远 程 分 合 断 路 器
RS485 接 口 /Modbus 协 议
可 选 I/O 模 块
电 力 仪 表
CE1Z
遥 测 : 电 流 、 电 压 、 功 率 、 电 度 、 功 率 因 数
、 谐 波 等
遥 信 : 断 路 器 分 合 闸 状 态 和 故 障 状 态
( 最 多 4 个 状 态 量 )
遥 控 : 远 程 分 合 断 路 器
RS485 接 口 /Modbus 协 议
可 选 I/O 模 块
更 多 电 力 参 数 测 量
电 动 机 综 合 保 护 器
CD4
遥 测 : 电 流
遥 信 : 电 动 机 保 护 器 状 态
遥 控 : 远 程 启 停 电 动 机
遥 调 : 远 程 设 定 参 数 及 保 护 整 定
RS485 接 口 /Modbus 协 议
电 动 机 回 路
电 动 机 软 起 动 器
CR2
遥 测 : 电 流
遥 信 : 电 动 机 软 启 动 器 状 态
遥 控 : 远 程 启 停 电 动 机
遥 调 : 远 程 设 定 参 数 及 保 护 整 定
RS485 接 口 /Modbus 协 议
控 制 与 保 护 开 关 电 器
CB1
遥 测 : 电 流
遥 信 : 控 制 与 保 护 开 关 电 器 状 态
遥 控 : 远 程 启 停 电 动 机
遥 调 : 远 程 设 定 参 数 及 保 护 整 定
RS485 接 口 /Modbus 协 议
双 电 源
自 动 转 换 开 关
自 动 转 换 开 关
CA1/Z
CAP1/Z
遥 测 : 常 用 、 备 用 电 源 电 压
遥 信 : 双 电 源 切 换 状 态
遥 控 : 远 程 切 换 电 源
遥 调 : 远 程 设 定 参 数 及 保 护 整 定
遥 测 : 常 用 、 备 用 电 源 电 压
遥 信 : 双 电 源 切 换 状 态
遥 控 : 远 程 切 换 电 源
遥 调 : 远 程 设 定 参 数 及 保 护 整 定
RS485 接 口 /Modbus 协 议
RS485 接 口 /Modbus 协 议
快 速 切 换
21

Riyear-PowerNet
配 电 监 控 系 统
智 能 元 件 选 型
回 路
方 案
监 控 要 求
备 注
CI1-S12
12 路 共 端 开 关 量 输 入
RS485 接 口 /Modbus 协 议 ,
用 于 低 压 电 器 的 状 态 远
程 监 视 ( 如 非 通 信 型 的 断 路 器 )
远 程 I/O 模 块
CI1-C8
4 组 8 路 继 电 器 输 出
RS485 接 口 /Modbus 协 议 ,
用 于 低 压 电 器 的 状 态 远
程 控 制 ( 如 非 通 信 型 的 断 路 器 )
远 程 I/O
远 程 I/O 模 块
CI1-SC64
6 路 共 端 开 关 量 输 入
2 组 4 路 继 电 器 输 出
RS485 接 口 /Modbus 协 议 ,
用 于 低 压 电 器 的 状 态 远
程 监 视 ( 如 非 通 信 型 的 断 路 器 )
远 程 I/O 模 块
远 程 I/O 模 块
CI1-SCM423
4 路 共 端 开 关 量 输 入
1 组 2 路 继 电 器 输 出
3 路 5A 电 流 输 入
RS485 接 口 /Modbus 协 议 ,
用 于 断 路 器 / 接 触 器 的 三
相 电 流 监 视 及 远 程 状 态 监 控
CN1DP-MP
1 个 Profibus-DP 通 信 接 口
1 个 Modbus RS-485 通 信 接 口
实 现 从 Modbus-RTU 协 议
向 Profibus-DP 协 议 的 转 换
通 信 适 配 器
通 信 适 配 器
通 信 适 配 器
CN1DP-MD
1 个 DeviceNet 通 信 接 口
1 个 Modbus RS-485 通 信 接 口
实 现 从 Modbus-RTU 协 议
向 DeviceNet 协 议 的 转 换
通 信 适 配 器
CN1EG/10
1 个 RJ45 10M 接 口
1 个 Modbus RS-485 通 信 接 口
最 多 连 接 32 台 Modbus 设 备
最 多 支 持 四 个 客 户 端 同 时 访 问
使 用 Modbus 协 议 在 串 行
链 路 和 以 太 网 TCP/IP 网
络 间 进 行 数 据 传 输
短 消 息 模 块
通 信 适 配 器
短 消 息 通 知 模 块
CN1DP-MC
FDM3
1 个 CAN 通 信 接 口
1 个 Modbus RS-485 通 信 接 口
最 多 连 接 32 台 Modbus 设 备
最 多 支 持 16 个 设 备
最 多 预 存 10 个 手 机 号 码
实 现 从 Modbus-RTU 协
议 向 CAN 协 议 的 转 换
当 设 备 发 生 预 先 设 置 的
事 件 时 发 送 短 消 息 到 一
部 或 多 部 手 机 , 独 立 运
行 无 需 监 控 电 脑
Riyear-PowerNet 智 能 配 电 监 控 系 统 可 以 支 持 其 他 厂 商 的 可 通 信 元 件 , 但 考 虑 到 可 靠 性 以 及 实 际 效 果 , 推 荐 用 户 使 用 以 上 的 可 通 信 电
器 元 件 。
22

Riyear-PowerNet
配 电 监 控 系 统
通 信 网 络 所 需 附 件 列 表
附 件
制 造 商
产 品 型 号
备 注
监 控 主 机
研 华 ADVANTECH
AWS 系 列 工 控 机
按 用 户 要 求 配 置
监 控 显 示 器
三 星 电 子
19 寸 三 星 液 晶
根 据 情 况 选 择 普 屏 或 宽 屏
常 熟 开 关 制 造 有 限 公 司
CN1EG/10
Modbus-TCP 网 关
常 熟 开 关 制 造 有 限 公 司
CN1DP-MP
Modbus 转 Profibus-DP 适 配 器
常 熟 开 关 制 造 有 限 公 司
CN1DP-MD
Modbus 转 DeviceNet 适 配 器
常 熟 开 关 制 造 有 限 公 司
CN1DP-MC
Modbus 转 CAN 适 配 器
通 信 接 口
常 熟 开 关 制 造 有 限 公 司
FDM3
短 消 息 通 知 模 块
研 华 ADVANTECH
ADAM-4520
RS232/RS485 转 换 器
研 华 ADVANTECH
PCI1612
PCI4 串 口 485 扩 展 卡
研 华 ADVANTECH
EKI2525
5 口 工 业 以 太 网 交 换 机
研 华 ADVANTECH
ADAM-4541-A
RS232/RS485 到 光 纤 转 换 器
摄 像 探 头
海 康 威 视
DS-2AF-613
提 供 远 程 视 频 信 号
DTU
厦 门 才 茂
CM3150 EP GPRS DTU
CM6550 EP CDMA DTU
RS-485 到 GPRS/CDMA 转 换 器
打 印 机
北 京 荣 达 创 新
RD-DH( 微 型 )
提 供 故 障 打 印
UPS 电 源
科 士 达
科 士 达 9101H
预 防 主 机 异 常 断 电
A 类 屏 蔽 通 信 电 缆
Modbus 总 线 连 接
通 信 附 件
常 熟 开 关 制 造 有 限 公 司
直 流 电 源 模 块
提 供 断 路 器 24V 直 流 电 源
常 熟 开 关 制 造 有 限 公 司
通 信 转 接 器 Ⅰ 型 、Ⅱ 型
Modbus 标 准 连 接
Riyear-PowerNet 系 统 推 荐 用 户 使 用 以 上 的 系 统 附 件 。
23

Riyear-PowerNet
配 电 监 控 系 统
订 货 规 范
产 品 型 号
RIYEAR-POWERNET 配 电 监 控 系 统
用 户 单 位
订 货 数 量
订 货 日 期
订 货 规 范 描 述 ( 简 要 说 明 系 统 配 置 , 功 能 要 求 等 )
24

目
录
R
基 于 FCX3 智 能 配 电 监 控 器 的 配 电 监 控 系 统
系 统 简 介
基 本 型 FCX3 配 电 监 控 系 统
具 有 短 信 通 知 的 FCX3 配 电 监 控 系 统
远 程 型 FCX3 配 电 监 控 系 统
综 合 型 FCX3 配 电 监 控 系 统
监 控 器 技 术 特 性
监 控 器 外 形 尺 寸 及 接 线
监 控 器 功 能 表
订 货 规 范
25
27
29
31
35

基 于 FCX3 智 能 配 电 监 控 器 的 配 电 监 控 系 统
系 统 简 介
FCX3 智 能 配 电 监 控 器 ( 简 称 监 控 器 ) 结 合 我 公 司 的 可 通 信 型 智 能 元 件 可 以 提 供 给 用 户 多 种 配 电 系 统 组 网 方 案 。
FCX3 智 能 配 电 监 控 器 用 于 测 量 和 显 示 我 公 司 可 通 信 型 断 路 器 的 工 作 状 态 及 相 关 信 息 , 同 时 可 以 调 整 断 路 器 参
数 , 控 制 断 路 器 合 分 闸 , 并 具 备 以 太 网 浏 览 、 短 消 息 通 知 及 Modbus/TCP 协 议 转 换 功 能 , 为 用 户 提 供 了 低 成 本 高 效 率
的 配 电 监 控 方 案 。
基 于 FCX3 智 能 配 电 监 控 器 的 配 电 监 控 系 统 具 有 丰 富 的 现 场 管 理 功 能 , 且 组 网 简 单 , 成 本 相 对 低 廉 , 是 中 小 型 企
业 用 户 绝 佳 选 择 。 用 户 通 过 图 形 化 的 界 面 操 作 , 可 以 了 解 电 气 设 备 的 状 态 、 测 量 数 据 、 整 定 数 据 、 事 件 记 录 、 历 史
数 据 等 , 并 且 可 以 修 改 设 备 的 参 数 、 控 制 设 备 的 合 分 闸 等 。
●
基 本 型 FCX3 配 电 监 控 系 统
一 种 简 洁 的 现 场 配 电 监 控 系 统 , 用 户 通 过 Modbus 现 场 总 线 , 把 电 气 元 件 连 接 至 安 装 于 现 场 的 智 能 配 电 柜 内 的
FCX3 智 能 配 电 监 控 器 , 实 现 简 洁 可 靠 的 监 控 功 能 。
Modbus 现 场 总 线
FCX3
抽 屉 座
通 信 模 块
现 场 智 能
配 电 柜
CW2/H
CM2Z/T
CM1Z
●
具 有 短 信 通 知 的 FCX3 配 电 监 控 系 统
在 基 本 型 系 统 基 础 上 , 用 户 选 择 在 FCX3智 能 配 电 监 控 器 上 加 装 专 用 的 短 消 息 扩 展 模 块 。 当 电 气 元 件 发 生 报 警 或
故 障 时 , 立 刻 将 设 备 情 况 通 过 GSM网 络 , 发 送 到 指 定 手 机 ( 多 部 )。
短 消 息
一 号 柜 2# 馈 电 回 路
发 生 瞬 时 故 障 脱 扣
用 户 手 机
GSM 网 络
加 装 短 消 息 扩
Modbus 现 场 总 线
展 模 块
FCX3
抽 屉 座
通 信 模 块
故 障
现 场 智 能
配 电 柜
CW2/H
CM2Z/T
CM1Z
25

基 于 FCX3 智 能 配 电 监 控 器 的 配 电 监 控 系 统
系 统 简 介
●
远 程 型 FCX3 配 电 监 控 系 统
用 户 在 现 场 将 电 气 元 件 连 接 至 FCX3 智 能 配 电 监 控 器 , 再 通 过 监 控 器 RJ45 接 口 经 以 太 网 连 接 至 上 位 机 , 通 过 上 位
机 监 控 软 件 , 实 现 “ 四 遥 ” 通 信 。
监 控 主 机
打 印 功 能
Modbus 现 场 总 线
FCX3
抽 屉 座
通 信 模 块
现 场 智 能
配 电 柜
CW2/H
CM2Z/T
CM1Z
●
综 合 型 FCX3 配 电 监 控 系 统
用 户 还 可 采 用 多 台 FCX3配 电 监 控 器 分 别 同 通 信 元 件 连 接 , 再 通 过 监 控 器 经 以 太 网 连 接 至 上 位 机 组 成 综 合 监 控 系
统 。 用 户 通 过 上 位 机 监 控 软 件 实 现 远 程 监 控 现 场 设 备 , 也 可 通 过 电 脑 系 统 的 IE浏 览 器 远 程 监 测 现 场 设 备 。 同 时 通 过
FCX3智 能 配 电 监 控 器 加 装 专 用 的 短 消 息 扩 展 模 块 , 亦 可 实 现 短 消 息 通 知 功 能 。
GSM 网 络
监 控 主 机
打 印 功 能
Web 浏 览 器
打 印 功 能
以 太 网
加 装 FCX3
用 短 消 息 扩
展 模 块
FCX3
现 场 智 能
配 电 柜
FCX3
FCX3
Modbus 现 场 总 线
Modbus 现 场 总 线
Modbus 现 场 总 线
CW2/H
CM2Z/T
CM1Z
最 多 16 台 现 场 智 能 设 备
最 多 16 台 现 场 智 能 设 备
最 多 16 台 现 场 智 能 设 备
26

基 于 FCX3 智 能 配 电 监 控 器 的 配 电 监 控 系 统
监 控 器 技 术 特 性
FCX3 智 能 配 电 监 控 器 采 用 彩 色 LCD 触 摸 屏 、 图 形 化 操 作 方 式 , 最 多 可 检 测 和 显 示 16 台 我 公 司 通 信 型 断 路 器 的 工
作 状 态 及 相 关 信 息 。 同 时 可 修 改 断 路 器 参 数 并 可 控 制 断 路 器 分 合 闸 , 另 外 可 直 接 接 入 以 太 网 及 能 通 过 短 消 息 扩 展 模
块 实 现 短 信 通 知 功 能 。
FCX3 智 能 配 电 监 控 器 符 合 标 准 : 企 业 标 准 Q/320581AQ0307-2009 FCX3 智 能 配 电 监 控 器 。
●
型 号 含 义
FC X 3
设 计 代 号
智 能 配 电 监 控 器
用 于 配 套 常 熟 开 关 制 造 有 限 公 司
带 通 信 功 能 配 电 元 件 的 产 品
●
工 作 条 件 和 安 装 条 件
周 围 空 气 温 度 为 -10℃~+60℃;
贮 存 和 运 输 极 限 温 度 范 围 为 -20℃-+70℃;
安 装 地 点 的 海 拔 不 超 过 2000m;
安 装 地 点 的 空 气 相 对 湿 度 为 最 高 温 度 为 +40℃ 时 不 超 过 50%, 在 较 低 的 温 度 下 允 许 有 较 高 的 相 对 湿 度 , 例 如 20℃
时 达 到 90%。 对 由 于 温 度 变 化 偶 尔 产 生 的 凝 露 应 采 取 特 殊 的 措 施 ;
污 染 等 级 为 3 级 ;
防 护 等 级 为 IP20;
●
原 理 框 图
LCD
指 示 灯
触 摸 屏
SDRAM
FLASH
MPU
以 太 网
通 信 口
RS485
通 信 口
RJ45 接 口
通 信 接 口
短 消 息 扩 展 模 块
GSM 天 线
电 源 输 入
电 源 模 块
VC
27

基 于 FCX3 智 能 配 电 监 控 器 的 配 电 监 控 系 统
监 控 器 技 术 特 性
●
技 术 参 数 及 性 能
工 作 电 源
通 信 参 数
保 护 等 级
尺 寸
开 孔 尺 寸
电 流 消 耗
标 称 电 压
启 动 电 流
最 大 工 作 电 流
允 许 输 入 范 围
隔 离 电 压
极 性 接 反 影 响
电 压 不 匹 配
接 口
波 特 率
设 备 侧
奇 偶 校 验
地 址
接 口
以 太 网
速 率
24VDC
1A@20ms
0.5A
21.6V~26.4VDC
500Vrms
不 工 作 , 但 不 损 坏 模 块
超 过 30VDC 可 能 造 成 模 块 的 永 久 损 坏
标 准 RS485,ModbusRTU
1200bps、2400bps、4800bps、9600bps、19200bps、38400bps
IP20
197*150*57.5mm
184*137mm±0.3

基 于 FCX3 智 能 配 电 监 控 器 的 配 电 监 控 系 统
监 控 器 外 形 尺 寸 及 接 线
197
1
57.5
FCX3 智 能 配 电 监 控 器
电 源 报 警
2
3
常 熟 开 关 制 造 有 限 公 司
以 太 网
RS485
A B S
24VDC
电 源 开 关
10
9
8
7
6
5
4
1) 指 示 灯 2) 触 摸 屏 3) 固 定 组 件 4) 电 源 开 关 5) 电 源 接 口 6)RS485 接 口
7) 以 太 网 接 口 8) 天 线 接 口 9)SIM 卡 插 口 10) 短 消 息 扩 展 模 块
29

基 于 FCX3 智 能 配 电 监 控 器 的 配 电 监 控 系 统
监 控 器 外 形 尺 寸 及 接 线
● 安 装 与 接 线
将 FCX3 智 能 配 电 监 控 器 由 开 关 柜 面 板 正 面 推 入 柜 面 板 开 孔 处 , 再 将 4 个 “ 固 定 组 件 ” 装 配 到 配 电 FCX3 智 能 配 电
监 控 器 侧 面 , 最 后 用 M6×16 螺 钉 固 定 。
柜 门
配 电 监 控 器
“ 固 定 组 件 ” 及 M6X16 螺 钉
184±0.3mm
柜 面 板 开 孔 尺 寸
接 线 时 将 DC24V 电 源 “+、-” 端 分 别 接 至 FCX3 智 能 配 电 监 控 器 的 “+、-” 电 源 输 入 端 ; 断 路 器 通 信 端 子 A、B 接
至 配 电 FCX3 智 能 配 电 监 控 器 的 A、B 通 信 输 入 端 ; 用 标 准 接 口 的 网 线 将 计 算 机 网 口 与 配 电 FCX3 智 能 配 电 监 控 器 的 以
太 网 接 口 相 连 。( 不 需 要 使 用 以 太 网 和 Modbus/TCP 功 能 时 可 不 接 )
注 : 按 照 FCX3 工 作 电 源 要 求 , 用 户 可 根 据 系 统 配 置 选 择 不 同 类 型 的 DC24V 电 源 , 也 可 选 用 本 公 司 的 直 流 电 源 模 块
(AC 或 DC220 输 入 ,500MA@24V DC 输 出 )。
30

基 于 FCX3 智 能 配 电 监 控 器 的 配 电 监 控 系 统
监 控 器 功 能 表
●
参 数 显 示 功 能
参 数 显 示 内 容
断 路 器 型 号
CW3/EA
CW3EP / CW3/ EQ CW3/ EG CW2 CW1
35 36 35 36 35 36 35 36 H26 P25 P26 H
CM2Z/ T CM1Z CM2LT /
三 相 电 流
中 性 线 电 流
接 地 电 流
● ● ● ● ● ● ● ● ● ● ● ● ● ●
● ● ● ● ● ● ● ● ● ● ● ● ● ●
● ● ● ● ● ● ● ●
剩 余 电 流
●
电 流 不 平 衡 度
●
●
●
●
●
●
●
●
●
线 电 压
●
●
●
●
●
●
●
●
●
●
相 电 压
●
●
●
●
●
●
●
●
电 压 不 平 衡 度
●
●
●
●
●
●
总 有 功 功 率
●
●
●
●
●
●
●
●
总 无 功 功 率
●
●
●
●
●
●
●
●
总 视 在 功 率
●
●
●
●
●
●
●
●
总 功 率 因 数
●
●
●
●
●
●
●
●
频 率
●
●
●
●
●
●
●
●
总 有 功 电 能
●
●
●
●
●
●
●
●
总 无 功 电 能
●
●
●
●
●
●
●
●
总 视 在 电 能
●
●
●
●
●
●
●
●
需 用 电 流
●
●
●
●
●
●
总 需 用 有 功 功 率
●
●
●
●
●
●
总 需 用 无 功 功 率
●
●
●
●
●
●
总 需 用 视 在 功 率
●
●
●
●
●
●
谐 波
●
●
●
●
●
●
31

基 于 FCX3 智 能 配 电 监 控 器 的 配 电 监 控 系 统
监 控 器 功 能 表
●
报 警 功 能
断 路 器 型 号
参 数 显 示 内 容
过 载 预 报 警
长 延 时 报 警
短 路 短 延 时 报 警
接 地 报 警
N 相 报 警
剩 余 电 流 报 警
剩 余 电 流 预 报 警
电 流 不 平 衡 报 警
断 相 动 作 报 警
电 流 卸 载 报 警
负 载 监 控 报 警
内 部 附 件 故 障 报 警
控 制 器 ( 存 储 器 ) 内 部 报 警
超 温 报 警
需 用 电 流 动 作 报 警
低 电 压 动 作 报 警
过 电 压 动 作 报 警
电 压 不 平 衡 动 作 报 警
欠 频 保 护 报 警
过 频 保 护 报 警
逆 功 率 动 作 报 警
相 序 保 护 报 警
CW3/ EA CW3EP / CW3/ EQ CW3/ EG CW2 CW1
35 36 35 36 35 36 35 36 H26 P25 P26 H
●
●
●
● ● ● ● ● ● ●
● ● ● ● ● ● ●
CM2Z/ T CM1Z/ T CM2L/
T
●
● ● ● ● ● ●
● ● ● ● ● ● ● ● ● ● ● ● ●
● ● ● ● ● ● ● ●
● ● ● ● ● ● ● ●
● ● ● ● ● ● ● ●
● ● ● ● ● ● ● ●
● ● ● ● ● ● ● ●
● ● ● ● ● ● ● ●
● ● ● ●
●
●
● ● ● ● ● ●
● ● ● ● ● ● ● ● ● ● ● ●
● ● ● ● ● ●
● ● ● ● ● ●
● ● ● ● ● ●
● ● ● ● ● ●
●
●
●
●
●
●
● ● ● ● ● ●
●
●
●
●
●
维 护 功 能
断 路 器 型 号
参 数 显 示 内 容
保 护 事 件 记 录 (10 次 )
末 次 故 障 保 护 事 件 记 录
报 警 事 件 记 录 (10 次 )
触 头 磨 损 当 量
带 电 操 作 次 数
历 史 最 大 、 最 小 电 流
历 史 最 大 需 用 电 流
历 史 最 大 、 最 小 电 压
有 功 功 率 / 无 功 功 率 / 视 在 功
率 历 史 最 大 、 最 小 值
功 率 因 数 历 史 最 大 、 最 小 值
频 率 历 史 最 大 、 最 小 值
峰 值 需 用 有 功 功 率 / 无 功 功
率 / 视 在 功 率
内 部 附 件 状 态
故 障 录 波 , 记 录 12 个 周 波
CW3/ EA Cw3/ EP CW3/ EQ CW3/ EG CW2 CW1 CM2Z/ T CM1Z CM2L/
T
35 36 35 36 35 36 35 36 H26 P25 P26 H
● ● ● ● ● ● ● ●
● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
● ● ● ● ● ●
● ● ● ● ● ● ● ●
● ● ● ● ● ● ● ●
● ● ● ● ● ● ● ●
● ● ● ● ● ●
● ● ● ● ● ●
● ● ● ● ● ●
● ● ● ● ● ●
● ● ● ● ● ●
● ● ● ● ● ●
● ● ● ● ● ● ● ●
● ● ● ●
32

基 于 FCX3 智 能 配 电 监 控 器 的 配 电 监 控 系 统
监 控 器 功 能 表
●
设 定 功 能
断 路 器 型 号
参 数 显 示 内 容
中 性 线 保 护
长 延 时 保 护
短 路 短 延 时 保 护
短 路 瞬 时 保 护
接 地 保 护
负 载 监 控
电 流 卸 载
电 流 不 平 衡
过 载 预 报 警
热 模 拟
功 率 流 向
测 量 类 型
需 用 电 流
需 用 功 率
断 相 保 护
低 电 压 保 护
过 电 压 保 护
电 压 不 平 衡
逆 功 率 保 护
过 频 保 护
欠 频 保 护
相 序 保 护
可 编 程 输 出
扩 展 输 出
断 路 器 合 闸
断 路 器 分 闸
CW3/ EA CW3EP / CW3/ EQ CW3/ EG CW2 CW1
36 35 36 35 36 35 36 H26 P25 P26 H
● ● ● ● ● ●
● ● ● ● ● ●
● ● ● ● ● ●
CM2Z/ T CM1Z CM2L/
T
● ● ● ● ● ● ● ● ●
● ● ● ● ● ● ● ● ● ● ● ● ● ●
● ● ● ● ● ● ● ● ● ● ● ● ● ●
● ● ● ● ● ● ● ● ● ● ● ● ● ●
● ● ● ● ● ● ● ●
● ● ● ● ● ● ● ●
● ● ● ● ● ● ● ●
● ● ● ● ● ● ● ●
●
●
●
●
●
●
●
●
●
●
● ● ● ● ● ●
● ● ● ● ● ●
● ● ● ● ● ●
● ● ● ● ● ●
● ● ● ● ● ●
●
●
●
●
●
●
● ● ● ● ● ●
● ● ● ● ● ●
● ● ● ● ● ●
● ● ● ● ● ●
● ● ● ● ● ●
● ● ● ●
● ● ● ● ● ● ●
● ● ● ● ● ● ●
●
●
●
●
●
控 制 功 能
断 路 器 型 号
参 数 显 示 内 容
断 路 器 合 闸
断 路 器 分 闸
CW3/ EA CW3EP / CW3/ EQ CW3/ EG CW2 CW1
35 36 35 36 35 36 35 36 H26 P25 P26 H
CM2Z/ T CM1Z CM2L/
T
● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
33

基 于 FCX3 智 能 配 电 监 控 器 的 配 电 监 控 系 统
监 控 器 功 能 表
●
短 消 息 通 知 功 能
参 数 显 示 内 容
长 延 时 故 障 脱 扣
短 延 时 故 障 脱 扣
瞬 时 故 障 脱 扣
接 地 故 障 脱 扣
带 欠 电 压 脱 扣 器 脱 扣 ( 未 得 电 )
过 载 预 报 警 ) 2
剩 余 电 流 预 报 警
电 流 卸 载 ( 负 载 监 控 )1 报 警 2 )
电 流 卸 载 ( 负 载 监 控 )2 报 警 2 )
超 温 报 警 2 )
内 部 附 件 故 障 报 警 ) 2
控 制 器 内 部 报 警 ( 存 储 器 报 警 )) 2
N 相
剩 余 电 流
电 流 不 平 衡
断 相
最 大 需 用 电 流
低 电 压
过 电 压
电 压 不 平 衡
相 序
欠 频
过 频
逆 功 率
断 路 器 型 号
CW3 CW2 CW1 CM2Z T
● ● ● ● ●
● ● ● ● ●
● ● ● ● ●
● ● ● ●
● ● ●
报 警
●
●
故 障 脱 扣 )
报 警
故 障 脱 扣 )
报 警
●
●
故 障 脱 扣 )
●
报 警
故 障 脱 扣 )
●
报 警
故 障 脱 扣 )
●
报 警
故 障 脱 扣 )
●
报 警
故 障 脱 扣 )
●
报 警
故 障 脱 扣 )
●
报 警
故 障 脱 扣 )
●
报 警
故 障 脱 扣 )
●
报 警
故 障 脱 扣 )
●
报 警
故 障 脱 扣 )
注 1:● 为 必 备 功 能 ,○ 为 可 选 功 能 , 空 白 为 无 此 功 能 。
注 2: 选 择 此 功 能 后 , 当 断 路 器 发 生 该 类 型 报 警 时 , 短 消 息 通 知 模 块 发 送 报 警 信 息 。
●
/ CM1Z CM2L/
T
●
34

基 于 FCX3 智 能 配 电 监 控 器 的 配 电 监 控 系 统
订 货 规 范
用 户 单 位
订 货 日 期
产 品 型 号
数 量
FCX3 智 能 配 电 监 控 器
可 选 模 块 : 短 消 息 扩 展 模 块
备 注 :
订 货 规 范 描 述 ( 简 要 说 明 系 统 配 置 , 功 能 要 求 等 ):
35

常 熟 开 关
持 续 超 越
国 家 重 点 高 新 技 术 企 业
全 国 企 事 业 知 识 产 权 示 范 单 位
全 国 守 合 同 重 信 用 企 业
国 家 科 学 技 术 进 步 二 等 奖 获 得 者
2010 版
常 熟 开 关 制 造 有 限 公 司 ( 原 常 熟 开 关 厂 )
CHANGSHUSWITCHGEARMFG.CO.,LTD. ( FORMERCHANGSHUSWITCHGEARPLANT)
ADDRESS:NO.8 JIANYE ROADCHANGSHU,JIANGSU,P.R.CHINA
URL:HTTP://WWW.RIYUE.COM.CN
E-MAIL:cskg0001@cs-kg.com
POSTCODE:215500
因 产 品 技 术 需 不 断 改 进 , 所 有 数 据 应 以 本 公 司 技 术 部 门 最 新 确 认 为 准 。
本 产 品 样 本 的 版 权 和 解 释 权 属 常 熟 开 关 制 造 有 限 公 司 ( 原 常 熟 开 关 厂 )。
All technical data of productsshould be subject to finalconfirmation of our technical department.
Publishing of this product catalogue and explainationof all details will be reservedby Changshu Switchgear
Mfg. Co., Ltd. ( former Changshu Switchgear Plant ).
