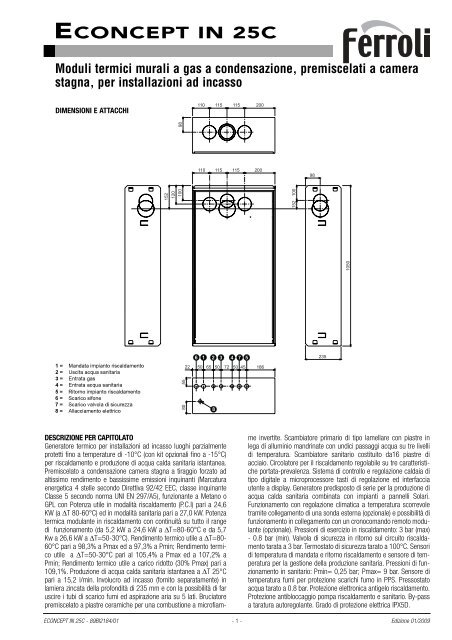

ECONCEPT IN 25CECONCEPT IN 25 CModuli termici murali a gas a condensazione, premiscelati a camerastagna, per installazioni ad incassoDIMENSIONI E ATTACCHI110 115 115 200981101151152009810501521521001201001 = Mandata impianto riscaldamento2 = Uscita acqua sanitaria3 = Entrata gas4 = Entrata acqua sanitaria5 = Ritorno impianto riscaldamento6 = Scarico sifone7 = Scarico valvola di sicurezza8 = Allacciamento elettrico5580226 1 2 3 4 7 550 65 50 72 50 458186235DESCRIZIONE PER CAPITOLATOGeneratore termico per installazioni ad incasso luoghi parzialmenteprotetti fino a temperature di -10°C (con kit opzionali fino a -15°C)per riscaldamento e produzione di acqua calda sanitaria istantanea.Premiscelato a condensazione camera stagna a tiraggio forzato adaltissimo rendimento e bassissime emissioni inquinanti (Marcaturaenergetica 4 stelle secondo Direttiva 92/42 EEC, classe inquinanteClasse 5 secondo norma UNI EN 297/A5), funzionante a Metano oGPL con Potenza utile in modalità riscaldamento (P.C.I) pari a 24,6KW (a ΔT 80-60°C) ed in modalità sanitaria pari a 27,0 kW. Potenzatermica modulante in riscaldamento con continuità su tutto il rangedi funzionamento (da 5,2 kW a 24,6 kW a ΔT=80-60°C e da 5,7Kw a 26,6 kW a ΔT=50-30°C). Rendimento termico utile a ΔT=80-60°C pari a 98,3% a Pmax ed a 97,3% a Pmin; Rendimento termicoutile a ΔT=50-30°C pari al 105,4% a Pmax ed a 107,2% aPmin; Rendimento termico utile a carico ridotto (30% Pmax) pari a109,1%. Produzione di acqua calda sanitaria istantanea a ΔT 25°Cpari a 15,2 l/min. Involucro ad incasso (fornito separatamente) inlamiera zincata della profondità di 235 mm e con la possibilità di faruscire i tubi di scarico fumi ed aspirazione aria su 5 lati. Bruciatorepremiscelato a piastre ceramiche per una combustione a microfiammeinvertite. Scambiatore primario di tipo lamellare con piastre inlega di alluminio mandrinate con undici passaggi acqua su tre livellidi temperatura. Scambiatore sanitario costituito da16 piastre diacciaio. Circolatore per il riscaldamento regolabile su tre caratteristicheportata-prevalenza. Sistema di controllo e regolazione caldaia ditipo digitale a microprocessore tasti di regolazione ed interfacciautente a display. Generatore predisposto di serie per la produzione diacqua calda sanitaria combinata con impianti a pannelli Solari.Funzionamento con regolazione climatica a temperatura scorrevoletramite collegamento di una sonda esterna (opzionale) e possibilità difunzionamento in collegamento con un cronocomando remoto modulante(opzionale). Pressioni di esercizio in riscaldamento: 3 bar (max)- 0.8 bar (min). Valvola di sicurezza in ritorno sul circuito riscaldamentotarata a 3 bar. Termostato di sicurezza tarato a 100°C. Sensoridi temperatura di mandata e ritorno riscaldamento e sensore di temperaturaper la gestione della produzione sanitaria. Pressioni di funzionamentoin sanitario: Pmin= 0,25 bar; Pmax= 9 bar. Sensore ditemperatura fumi per protezione scarichi fumo in PPS. Pressostatoacqua tarato a 0.8 bar. Protezione elettronica antigelo riscaldamento.Protezione antibloccaggio pompa riscaldamento e sanitario. By-passa taratura autoregolante. Grado di protezione elettrica IPX5D.ECONCEPT IN 25C - 89BI2184/01 - 1 - Edizione 01/2009

ECONCEPT IN 25 CECONCEPT IN 25CVISTA GENERALE E COMPONENTI PRINCIPALI29516278194193954219156228218816119196240186361411432392405 Camera stagna7 Entrata gas8 Uscita acqua sanitaria9 Entrata acqua sanitaria10 Mandata impianto11 Ritorno impianto14 Valvola di sicurezza16 Ventilatore19 Camera combustione22 Bruciatore principale29 Collettore uscita fumi32 Circolatore riscaldamento36 Sfiato aria automatico37 Filtro entrata acqua fredda39 Regolatore di portata42 Sonda temperatura sanitario44 Valvola gas56 Vaso di espansione82 Elettrodo di rilevazione95 Valvola deviatrice114 Pressostato acqua136 Flussometro161 Scambiatore di calore a condensa186 Sensore di ritorno188 Elettrodo d’accensione191 Sensore temperatura fumi193 Sifone194 Scambiatore sanitario196 Bacinella condensa240 Elettrovalvola caricamento impianto278 Sensore doppio (Sicurezza + Riscaldamento)ECONCEPT IN 25 C10 8 7 44 9 136 1137ECONCEPT IN 25 CSCHEMA ELETTRICOL N230V50Hz44163218882DBM04A186T° T°16278191A13816 Ventilatore32 Circolatore riscaldamento42 Sensore di temperatura sanitaria44 Valvola gas72 Termostato ambiente82 Elettrodo di rilevazione95 Valvola deviatrice114 Pressostato acqua136 Flussometro138 Sonda esterna139 Cronocomando remoto186 Sensore di ritorno188 Elettrodo d’accensione191 Sensore temperatura fumi240 Elettrovalvola caricamento impianto278 Sensore doppio (Riscaldamento + Sicurezza)A Contatto ON/OFF flussometroM240136GNDOUT+5V114429513972ECONCEPT IN 25C - 89BI2184/01 Edizione 01/2009

ECONCEPT IN 25CECONCEPT IN 25 CSCHEMA IDRAULICO193154162781964419425095M1615618624011436327 Entrata gas8 Uscita acqua sanitaria9 Entrata acqua sanitaria10 Mandata impianto11 Ritorno impianto14 Valvola di sicurezza16 Ventilatore32 Circolatore riscaldamento36 Sfiato aria automatico37 Filtro entrata acqua fredda42 Sonda temperatura sanitario44 Valvola gas56 Vaso di espansione95 Valvola deviatrice114 Pressostato acqua136 Flussometro154 Tubo scarico condensa161 Scambiatore di calore a condensa186 Sensore di ritorno193 Sifone194 Scambiatore sanitario196 Bacinella condensa240 Elettrovalvola caricamento impianto241 Bypass automatico250 Filtro mandata impianto278 Sensore doppio (Sicurezza + Riscaldamento)241144213637ECONCEPT TECH 25 C10 8 7 911PREVALENZE CIRCOLATORE - PERDITE DI CARICO CALDAIAH [m H 2O]765432A312100 500 1.000 1.500 2.000 Q [l/h]A Perdite di carico caldaia1 - 2 - 3 Velocità circolatoreECONCEPT IN 25C - 89BI2184/01 - 2 - Edizione 01/2009

ECONCEPT IN 25CTABELLA DATI TECNICIECONCEPT INPortata termica riscaldamentoPortata termica sanitarioPotenza termica riscaldamento (80 - 60 °C)Potenza termica riscaldamento (50 - 30 °C)Potenza termica sanitario25Cmax kW 25,2min kW 5,3max kW 27,0min kW 5,3max kW 24,6min kW 5,2max kW 26,6min kW 5,7max kW 26,5min kW 5,2Rendimento (80-60°C)Rendimento (50-30°C)PmaxPmax%%98,3105,4PminPmin%%97,3107,2Rendimento 30% Pmax % 109,1Marcatura energetica (direttiva 92/42ECC)Classe emissioni NOx (direttiva EN 297/A5)max m 3 /h 2,86Portata gas G20min m 3 /h 0,56Pressione di alimentazione G20 mbar 20,0max kg/h 2,11Portata gas G31min kg/h 0,41Pressione di alimentazione G31 mbar 37,0Temperatura max di esercizio riscald. °C 95Pressione di esercizio riscaldamentomax bar 3min bar 0,8Contenuto acqua circuito riscald. litri 1,5Capacità vaso di espansione riscald. litri 8Pressione di precarica vaso riscald. bar 1max bar 9Pressione di esercizio sanitariomin bar 0,25Contenuto acqua sanitario litri 0,3Δt 25°C l/min 15,2Produzione sanitariaΔt 30°C l/min 12,7Grado di protezione IP X5DTensione di alimentazione V/Hz 230/50Potenza elettrica assorbita W 125Potenza elettrica assorbita sanitario W 125Peso a vuoto kg 32Rendimento di combustione Pmax % 98,5Rendimento di combustione Pmin % 97,9Perdite al camino bruciatore on Pmax % 1,5Perdite al camino bruciatore on Pmin % 2,1Perdite al camino bruciatore off % 0,02Perdite al mantello bruciatore on Pmax % 0,2Temperatura fumi Pmax °C 62Temperatura fumi Pmin °C 60Portata fumi Pmax kg/h 45,4Portata fumi Pmin kg/h 9,4CO 2 Pmax % 9CO 2 Pmin % 8,5CO O 2=0% Pmax mg/kWh 115CO O 2=0% Pmin mg/kWh 19CO O 2=0% ponderato mg/kWh 29NOx O 2=0% Pmax mg/kWh 41NOx O 2=0% Pmin mg/kWh 8NOx O 2=0% ponderato mg/kWh 20Massima prevalenza camino pascal 180Tipo di apparecchio: C33-C43-C53-C63-C83 • PIN CE: 0063BR3161ECONCEPT IN 25C - 89BI2184/01 Edizione 01/2009****5
