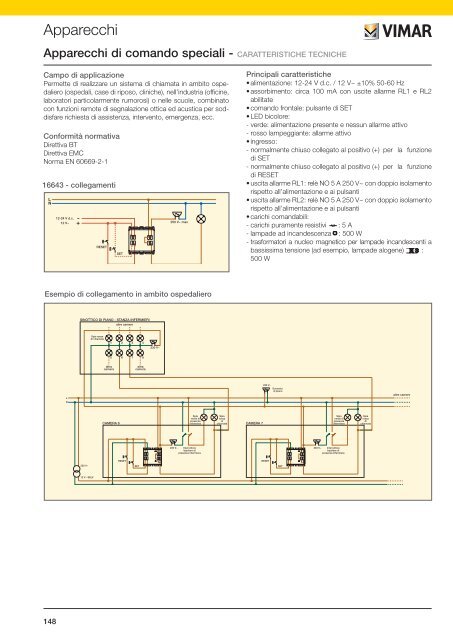

SR–12V ~- +SR–12V ~- +SRApparecchiApparecchi di comando speciali - CARATTERISTICHE TECNICHECampo di applicazionePermette di realizzare un sistema di chiamata in ambito ospedaliero(ospedali, case di riposo, cliniche), nell’industria (officine,laboratori particolarmente rumorosi) o nelle scuole, combinatocon funzioni remote di segnalazione ottica ed acustica per soddisfarerichiesta di assistenza, intervento, emergenza, ecc.Conformità normativaDirettiva BTDirettiva EMCNorma EN 60669-2-116643 - collegamentiLN12-24 V d.c.12 V~ + - 250 V~ maxRESETSET+ -Principali caratteristiche• alimentazione: 12-24 V d.c. / 12 V~ ±10% 50-60 Hz• assorbimento: circa 100 mA con uscite allarme RL1 e RL2abilitate• comando frontale: pulsante di SET• LED bicolore:- verde: alimentazione presente e nessun allarme attivo- rosso lampeggiante: allarme attivo• ingresso:- normalmente chiuso collegato al positivo (+) per la funzionedi SET- normalmente chiuso collegato al positivo (+) per la funzionedi RESET• uscita allarme RL1: relè NO 5 A 250 V~ con doppio isolamentorispetto all’alimentazione e ai pulsanti• uscita allarme RL2: relè NO 5 A 250 V~ con doppio isolamentorispetto all’alimentazione e ai pulsanti• carichi comandabili:- carichi puramente resistivi : 5 A- lampade ad incandescenza : 500 W- trasformatori a nucleo magnetico per lampade incandescenti abassissima tensione (ad esempio, lampade alogene) :500 WEsempio di collegamento in ambito ospedalieroSINOTTICO DI PIANO - STANZA INFERMIERIaltre camereSpie rossedi chiamata1 2 3 4230 V~5 6 7 8altracameraaltracameraLN230 V~Suoneriadi pianoaltre camereCAMERA 6Spiaverde dipresenzainfermieraSpiarossadichiamataCAMERA 7Spiaverde dipresenzainfermieraSpiarossadichiamata230 V~Interruttorebipolare dipresenza infermiera230 V~ Interruttorebipolare dipresenza infermieraRESETRESET230 V~SETSET12 V~ SELV148

VIMARVIMARVIMARVIMARVIMARVIMARVIMARVIMARVIMARApparecchi di comando specialiApparecchio Set/Reset per chiamata d’emergenza16643 .B Apparecchio SET/RESET per chiamata d’emergenza, individuazione al buio, 2 uscite a relè NO 5 A 250 V~ per segnalazioneottica ed acustica, alimentazione 12 V ~ 50-60 Hz o 12-24 V d.c. (SELV) - 2 moduli.SET con pulsante incorporato o da più punti con pulsanti NC collegati in serie. RESET da più punti con pulsanti NC collegati in serie5035,5IDEA16643grigio16643.Bbianco16643 - Esempio di utilizzo1AACCBBDD1) Il paziente effettuando la chiamata conpulsante 16092 (personalizzato “ALARM”),oppure pulsante A il tirante 16083, attiva:A.il dispositivo SET/RESET 16643 e lasua relativa spia luminosa posto nellacamera del pazienteB. la suoneria nel corridoioC. l’accensione della spia luminosarossa 16433.R nel corridoioD. l’accensione della spia luminosarossa 16431.R e della suoneria 16403relativa al numero del chiamante, nellastanza infermieriNota: dopo 3 secondi si tacita la suoneria B;le spie A - C - D cominciano a lampeggiareconfermando l’avvenuta chiamata2AlarmAlarmAlarmResetResetResetCCAADD2) L’infermiera, intervenendo nella cameradel paziente, effettua l’azione del Resetcon pulsante 16092 (personalizzato“RESET”), annullando il lampeggio deidispositivi A - C - D3FFFFFEE3) Se l’infermiera ha necessità di intrattenersiin camera può avvertire dellapermanenza, azionando l’interruttorebipolare 16016 (personalizzato )ed ottenendo:E. l’accensione della spia luminosaverde 16433.V nel corridoio,F. l’abilitazione, in camera, del fuzionamentodel ronzatore 16408 in caso dichiamata da altre camereI disegni delle viste laterali riportano l’ingombro totale e la profondità d’incasso in mmScatole, supporti, placche, da pag. 215∆ Disponibile fino ad esaurimento scorte149
