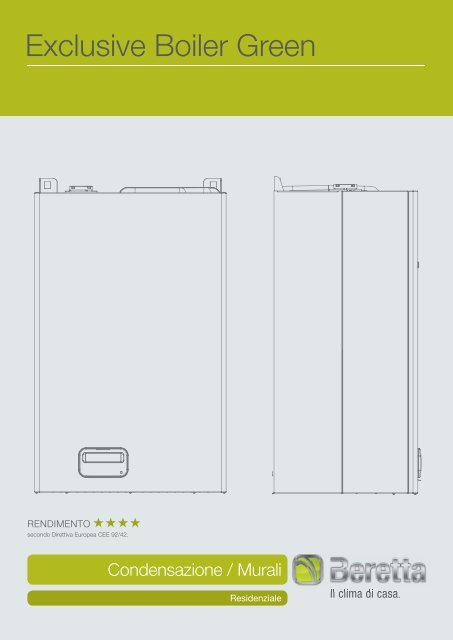

Exclusive Boiler GreenRENDIMENTO secondo Direttiva Europea CEE 92/42.Condensazione / MuraliResidenziale

SEZIONE 1Guida al capitolato1.1EXCLUSIVE BOILER GREENcaldaia murale a condensazione con bollitore da 60litri in acciaio inox AISI 316Lcombustione premiscelata e basse emissioni di NOxtermoregolazione con sonda esterna di seriescambiatore in alluminio ad alta efficienzapossibilità di differenziare la potenza sulriscaldamentokit gpl di seriepossibilità di gestire:- impianti ad alta temperatura in diretta- impianti a bassa temperatura in diretta- impianti a bassa temperatura con portate elevate(necessario kit Connect AP: separatore idraulico +pompa alta prevalenza)- impianti misti (necessario kit Connect AT/BT:separatore idraulico + pompe alta prevalenza +miscelatrice motorizzata + termostato limite bassatemperatura)- disponibile kit pannello comando remotoCaldaia: BerettaModelli: EXCLUSIVE BOILER GREEN 30 B.S.I.CE N° : 0694Pin N°: 0694BQ0479Apparecchio di tipo : camera stagna a tiraggio forzato(B23P-B53P-C13-C23-C33-C43-C53-C63-C83)Categoria gas: II2H3PClasse di emissione NOx : 5 (UNI-EN 677)Certificazione rendimento : ★★★★ (Direttiva 92/42/CEE)1EXCLUSIVE BOILER GREEN3Caratteristiche• Bruciatore a premiscelazione e a bassa emissione.• Sistema di regolazione del rapporto aria-gas congestione pneumatica.• Scheda a microprocessore che controlla ingressi,uscite e gestione allarmi.• Modulazione elettronica di fiamma continua insanitario e in riscaldamento.• Accensione elettronica con controllo a ionizzazionedi fiamma.• Ventilatore in corrente continua controllato dacontagiri a effetto Hall.• Stabilizzatore di pressione del gas incorporato.• Sonda NTC per il controllo temperatura di mandatadel primario.• Sonda NTC per il controllo temperatura di ritornodel primario.• Sonda NTC per il controllo temperatura dell’acquasanitaria.• Doppio dispositivo per la separazione e lo spurgoautomatico dell'aria.• By-pass automatico per circuito riscaldamento.• Valvola a 3 vie con attuatore elettrico.• Vaso d'espansione da 10 litri.• Circolatore ad alta prevalenza di serie.• Dispositivo di riempimento dell’impianto di riscaldamento.• Trasduttore di pressione.• Idrometro visualizzazione pressione acqua riscaldamento.• Dispositivo antibloccaggio del circolatore.• Camera di combustione a tenuta stagna rispettoall’ambiente.• Valvola elettrica a doppio otturatore che comandail bruciatore.

1Guida al capitolato41.2Predisposizioni• Predisposizione per termostato di sicurezza perimpianti a temperatura ridotta.• Predisposizione per termostato ambiente o programmatoreorario esterno.• Predisposizione per collegamento di comando adistanza con relative segnalazioni d’allarme.1.3Sicurezze• Termostato limite acqua che controlla i surriscaldamentidell'apparecchio, garantendo una perfettasicurezza a tutto l'impianto. Per ripristinareil funzionamento, in caso di intervento deltermostato limite, premere il pulsante .• Termostato scambiatore che controlla il surriscaldamentodello scambiatore.• Valvola di sicurezza a 3 bar sull'impianto di riscaldamento.• Controllo da microprocessore della continuitàdelle sonde con segnalazione sul display di eventualianomalie.• Sifone per lo scarico della condensa con galleggianteche impedisce la fuoriuscita dei fumi.• Sensore di livello condensa che interviene bloccandola caldaia nel caso in cui il livello di condensaall’interno dello scambiatore superi il limiteconsentito.• Funzione antigelo di primo livello (adatto perinstallazioni interne) funzionante anche con caldaiain stand-by che si attiva quando la temperaturadell’acqua scende sotto i 7°C.• Diagnosi mancanza circolazione effettuata attraversola comparazione delle temperature lettedalle sonde di mandata e ritorno.• Diagnosi mancanza acqua effettuata attraversoil sensore di pressione.• Sistema di sicurezza evacuazione fumi insito nelprincipio di funzionamento pneumatico dellavalvola gas.• Diagnosi sovratemperatura effettuata sia sullamandata che sul ritorno con doppia sonda(termperatura limite 95°C).• Controllo ventilatore attraverso un dispositivocontagiri ad effetto Hall: la velocità del ventilatoreviene sempre monitorata.• Funzione Antilegionella: la legionella è una malattiache può essere contratta aspirando dellepiccole gocce d’acqua (aerosol) che contengonoil bacillo della legionella (il batterio si trova innatura nei laghi e nei fiumi di tutti il mondo). Ladecimazione del batterio si ottiene portando l’acquastoccata ad una temperatura superiore a 50/55°C. È quindi consigliabile che almeno ogni 2/3giorni si posizioni la manopola di selezione dellatemperatura dell’acqua sanitaria in corrispondenzadel massimo, portando la temperatura dell’acquastoccata a 60°C e mantenendo questa temperaturaper un tempo minimo di 5 minuti.1.4Certificazioni• Certificazione CE, Direttiva 90/396 (NormativaEuropea EN 677).• Certificazione secondo Direttive Europee: 89/336EMC Compatibilità elettromagnetica; 73/23 BTBassa tensione• Certificazione del sistema di Qualità Aziendale:ISO EN 9002.• Possibilità di aderire al servizio: “BERETTA 5 ANNIFORMULA KASKO”.

SEZIONE 2Dati tecnici2.1Tabella dati tecnici EXCLUSIVE BOILER GREEN (Dati certificati Gastec)DESCRIZIONEPortata termica nominale riscaldamento - sanitarioPotenza termica nominale riscaldamento (80°-60°)Potenza termica nominale riscaldamento (50°-30°)Portata termica ridotta riscaldamento - sanitarioPotenza termica ridotta riscaldamento (80°-60°)Potenza termica ridotta riscaldamento (50°-30°)Potenza termica al massimo - minimo *Rendimento utile a Pn max. - Pn min. (80-60°C)Rendimento utile al 30% di Pn (47° ritorno)Rendimento (secondo direttiva 92/42/CEE)Classe di emissione NOx (secondo UNI-EN 677)Potenza elettricaCategoriaTensione e frequenza di alimentazioneGrado di protezioneEsercizio riscaldamentoPressione - temperatura massimaCampo di selezione della temperatura acqua riscaldamentoVaso d'espansione a membranaPrecarica vaso d’espansioneEsercizio sanitarioPressione massima - minimaQuantità di acqua calda con ∆t 25°C - 30°C - 35°CCampo di selezione della temperatura acqua sanitariaRegolatore di flussoPressione gasPressione nominale gas metano (G 20)Pressione nominale gas liquido G.P.L. (G 31)Collegamenti idrauliciEntrata - uscita riscaldamentoEntrata - uscita sanitarioEntrata gasDimensioni caldaiaAltezzaLarghezzaProfonditàPesoTubi scarico fumi concentriciDiametroLunghezza massima senza curve (Ø60-100/Ø80-125)Perdita per l'inserimento di una curva 90°/45°Diametro foro di attraversamento muro (Ø60-100/Ø80-125)Tubi scarico fumi separatiDiametroLunghezza massima senza curvePrevalenza residua ventilatore tubi concentrici 0,85 mInstallazione forzata aperta (B23P/B53P)DiametroLunghezza massimaPerdita per l'inserimento di una curva 90°/45°UNITÀkWkcal/hkWkcal/hkWkcal/hkWkcal/hkWkcal/hkWkcal/hkWkcal/h%%stelleclasseWV ~ HzIPbar - °C°Clbarbarl/min°Cl/minmbarmbarØ mmØ mmØ mmmmmmmmkgmmmmmmmmmPammmmEXCLUSIVE BOILER GREEN30,002580029,012494931,41270136,0051605,7349286,31542830,00 - 6,0025800 - 516096,7 - 95,5102,0★★★★5150II2H3P230-50X5D3 - 9020-801018 - 0,217,2 - 14,3 - 12,335-601520373/4”1/2”3/4”9406004527060-100 / 80-1257,80 / 18 **0,85 - 0,50105 / 1308035+3514280420,8 - 0,51EXCLUSIVE BOILER GREEN5* Valore medio tra varie condizioni di funzionamento in sanitario.** Calcolato con una curva da 90°, 17 prolunghe da 1 metro e un collettore orizzontale da un metro.

2Dati tecnici62.2Tabella legge 10 EXCLUSIVE BOILER GREENDESCRIZIONEPotenza termica massimaUtile (80°-60°)Utile (50°-30°)FocolarePotenza termica minimaUtile (80°-60°)Utile (50°-30°)FocolareRendimento utilePn. Max. (80°-60°)Pn. Max. (50°-30°)Pn. Min. (80°-60°)Pn. Min. (50°-30°)a carico ridotto 30% (ritorno 30°)rendimento di combustionePerdite a Pn. Max.Perdite al camino con bruciatore spentoPerdite al mantello con bruciatore spentoPerdite al camino con bruciatore in funzionePerdite al mantello con bruciatore in funzionePortata fumiEccesso d’ariaValori di emissioni a portata max e min gas G20*Max. CO s.a. inferiore aCO2NOx (EN 677)∆t fumiMin. CO s.a. inferiore aCO2NOx (EN 677)∆t fumiNOx ponderatoPotenza elettricaUNITÀkWkWkWkWkWkW* Verifica eseguita con tubi separati Ø80 0,5+0,5+90° temperature acqua 80-60°C.%%%%%%%%%%kg/s%p.p.m.%p.p.m.°Cp.p.m.%p.p.m.°Cmg/kWhWEXCLUSIVE BOILER GREEN29,0131,4130,005,736,316,0096,7104,795,5105,2108,196,90,100,803,100,200,0141,3032309,006060409,00403441150

2.4Grafico prevalenza residua disponibile all’impiantoIl dimensionamento delle tubazioni dell’impiantodi riscaldamento deve essere eseguito in base alvalore della prevalenza residua disponibile (fig. 2.1).Si tenga presente che la caldaia funziona correttamentese nello scambiatore del riscaldamento si hauna sufficiente circolazione d'acqua. A questo scopola caldaia è dotata di un by-pass automaticoche fornisce una corretta portata d'acqua nelloscambiatore in qualsiasi condizione di funzionamento.Prevalenza residua (m.c.a.)Fig. 2.15,45,25,04,84,64,44,24,03,83,63,43,23,02,82,62,42,22,01,81,61,41,21,00,80,60,40,20,0GRAFICO CIRCOLATORE STANDARDPrima velocitàSeconda velocitàQualora vi sia la necessità di avere maggiore prevalenza,è disponibile a richiesta il kit “circolatorealta prevalenza” di cui si riportano, nel grafico infigura 2.2, le curve di prestazione relative alle 3velocità.Terza velocità0 100 200 300 400 500 600 700 800 900 1000 1100 1200 1300 1400 1500 1600Portata impianto (l/h)2EXCLUSIVE BOILER GREEN7Prevalenza residua (m.c.a.)Fig. 2.26,46,26,05,85,65,45,25,04,84,64,44,24,03,83,63,43,23,02,82,62,42,22,01,81,61,41,21,00,80,60,40,20,00GRAFICO CIRCOLATORE AD ALTA PREVALENZA (optional)Prima velocitàTerza velocitàSeconda velocità100 200 300 400 500 600 700 800 900 1000 1100 1200 1300 1400 1500 1600Portata impianto (l/h)

3SEZIONE 3Installazione dell’apparecchioInstallazione dell’apparecchio83.1Tipologie di installazione(secondo UNI 10642)Per questo tipo di caldaie sono disponibili le seguenticonfigurazioni di scarico dei fumi: B23P,B53P, C13, C23, C33, C43, C53, C63 e C83 (Fig. 3.1).B23P Aspirazione in ambiente e scarico all’esterno.B53P Aspirazione in ambiente e scarico all’esterno.C13 Scarico a parete concentrico. I tubi possonopartire dalla caldaia indipendenti, ma le uscitedevono essere concentriche o abbastanzavicine da essere sottoposte a condizionidi vento simili (entro 50 cm).C23Scarico concentrico in canna fumaria comune(aspirazione e scarico nella stessa canna).C33 Scarico concentrico a tetto. Uscite come C13.C43C53C63C83Scarico e aspirazione in canne fumarie comuniseparate, ma sottoposte a simili condizionidi vento.Scarico e aspirazione separati a parete o atetto e comunque in zone a pressioni diverse.Lo scarico e l’aspirazione non devono maiessere posizionati su pareti opposte.Scarico e aspirazione realizzati con tubi commercializzatie certificati separatamente(1856/1).Scarico in canna fumaria singola o comunee aspirazione a parete.C53 C33 C333.2Collegamenti idraulici (Fig. 3.2)Piastra di supportoFig. 3.2Mandatariscaldamento3/4”Ritornoriscaldamento3/4”3.3Collegamento gasGas 3/4”Acquacalda1/2”Acquafredda1/2”Dima di premontaggioLa canalizzazione del gas è prevista esterna. Nelcaso in cui il tubo attraversasse il muro, esso dovràpassare attraverso il foro centrale della parte inferioredella dima.Si consiglia di installare sulla linea del gas un filtrodi opportune dimensioni qualora la rete di distribuzionecontenesse particelle solide.Ad installazione effettuata verificare che legiunzioni eseguite siano a tenuta come previstodalle vigenti norme sull'installazione.C83 C23 C23C43C43B23PB53PI raccordi idraulici e quelli del gas sonocerificati con la caldaia.C13UscitaposterioreC53C13Max 50 cmFig. 3.1

3.4Dimensioni di ingombro3154227452955940Scarico condensaAcqua - GasEXCLUSIVE BOILER GREEN65 85 108 90 9060024389

4Collegamenti elettriciSEZIONE 4Collegamenti elettrici4.1Allacciamento elettrico dellacaldaia (Fig. 4.1)ll collegamento alla rete elettrica deve essere eseguitotramite un dispositivo di separazione conapertura bipolare ai contatti di almeno 3 mm. Alcollegamento rispettare la polarità linea-neutro.Termostato ambiente o cronotermostatoFig. 4.1104.2Collegamenti 230V (Fig. 4.2)I contatti del termostato ambiente e del programmatoreorario devono essere dimensionati per 230Volt. Effettuare i collegamenti del termostato ambientee/o del programmatore orario alla morsettieraconnessioni alta tensione a 6 poli (M6) secondogli schemi, dopo aver tolto il cavallotto presentesulla morsettiera.Programmatore orarioFig. 4.2Termostato ambiente eprogrammatore orario

4.3Collegamenti bassa tensione(Fig. 4.3)Effettuare i collegamenti delle utenze di bassa tensionealla morsettiera connessioni bassa tensionea 10 poli (M10) come indicato nella figura.T.B.T.S.E.Termostato bassa temperaturaSonda esternaL’eventuale P.O.S. (programmatore orario sanitario)andrà inserito come indicato dallo schema dopoaver tolto il cavallotto presente sulla morsettiera a10 poli (M10).4EXCLUSIVE BOILER GREENFig. 4.3Collegare il circolatore supplementare nellamorsettiera a 2 poli, nella zona dimensionataper V=230 VoltCaldaiaCircolatoredi caldaia4.4Impianti speciali (Fig. 4.4)La caldaia è in grado di gestire un circolatore supplementarecollegato idraulicamente come mostratonello schema seguente. In questo modo è possibilegestire impianti con portate superiori a 1300 l/h. Il circolatore supplementare non è fornito a corredo,ma dovrà essere scelto a cura dell’installatoresulla base delle dimensioni degli impianti.Per attivare il circolatore impostare il parametro20, modalità riscaldamento, sulla posizione 03,pompa supplementare.• Chiudere i coperchietti di protezione morsettierafacendoli scorrere verso l’interno e avvitare leviti precedentemente rimosse.• Chiudere il cruscotto, rimontare copertura e mantello.11SeparatoreidraulicoCircolatoresupplementareFig. 4.4

4.6Pannello di comando4Barra di visualizzazionedel Tset riscaldamentoValore dipressionedell’impiantoTemperatura riscaldamentoo sanitarioBarra di visualizzazionedel Tset sanitarioIndicatorefunzioneselezionataEXCLUSIVE BOILER GREENEncoder regolazionetemperatura riscaldamento(25-80°C)On/Off/ResetSelettorefunzionamentoTasto InfoEncoder regolazionetemperatura sanitaria(35-60°C)Tasto di comandoriempimentoautomatico4.7Display digitale retroilluminato13Pressione acquaimpiantoIndicatore InforegolazionetemperaturariscaldamentoTemperaturaacqua sanitarioo riscaldamentoPresenzafiammaConnessione asonda esternaradiofrequenzaIndicatoreregolazionetemperaturasanitariaRichiestainterventoAssistenzaBlocco (indica iltasto RESET)Termoregolazione(sonda esterna)ModalitàfunzionamentoIndicatore animatofunzione riempimentoimpiantoFunzioneantigelo

4Collegamenti elettrici144.8Funzioni Estate-InvernoINVERNOCon il selettore in questa posizione si attivano lefunzioni di acqua riscaldamento e acqua calda sanitaria.ESTATECon il selettore in questa posizione si ha un normalefunzionamento del solo circuito sanitario dellacaldaia.4.9Funzioni della caldaiaRiempimento automaticoLa caldaia è equipaggiata del dispositivo dicaricamento automatico, che si attiva premendo iltasto . L’accensione dell’icona segnala che l’impiantonon ha un valore di pressione di caricamentoadeguato, comunque la caldaia può continuare afunzionare regolarmente. Premendo il tasto lacaldaia provvede automaticamente a ricaricare l’impianto.Una volta raggiunto il valore corretto dicarica impianto, l’icona riempimento scompare ela caldaia si accende.Funzione informazioniLa caldaia permette, premendo il tasto di visualizzarealcune informazioni utili per il suo utilizzo.Ogni volta che si preme il tasto si passa all’informazionesuccessiva. Se il tasto non viene premutoil sistema esce automaticamente dalla funzione.Le “Info” disponibili sono:Info 0 Visualizza la scritta InFO.Info 1Info 2Info 3Info 4Solo con sonda esterna collegata, visualizzala temperatura esterna (es. -12°C).Visualizza la pressione di carica impianto(es. 1.2 bar).Visualizza la temperatura riscaldamentosettata (es. 55°C).Visualizza la temperatura dell’acqua sanitariasettata (es. 45°C).Funzioni anomalieQuando si presenta un’anomalia di funzionamentosul display si spegne la fiammella , si visualizzaun codice lampeggiante e compare prima l’iconae, qualora la caldaia andasse in blocco, anchel’icona .4.10Installazione e allacciamentodella sonda esternaLa sonda deve essere installata su una parete esternaall’edificio che si vuole riscaldare avendo l’accortezzadi rispettare le seguenti indicazioni:• deve essere montata sulla facciata più frequentementeesposta al vento, parete posta a nord onord-ovest evitando l’irraggiamento diretto deiraggi solari;• deve essere montata a circa 2/3 dell’altezza dellafacciata;• non deve trovarsi in prossimità di porte, finestre,scarichi di condotto d’aria o a ridosso di cannefumarie o altre fonti di calore.

4.11Scelta della curva di compensazione climaticaLa curva di compensazione del riscaldamento provvedea mantenere una temperatura teorica di 20°Cin ambiente per temperature esterne comprese tra+20°C e –20°C. La scelta della curva dipende dallatemperatura esterna minina di progetto (e quindidalla località geografica) e dalla temperatura diTemperatura di mandata100908070605040mandata progetto (e quindi dal dal tipo di impianto)e va calcolata con attenzione da parte dell’installatore,secondo la seguente formula:P. 45 = 10 xCurve di Termoregolazione40 37,5 35 32,5T. mandata progetto - 2020 - T. esterna min. progetto30 27,5 25 22,52017,515P. 2112,5107,554EXCLUSIVE BOILER GREEN302,5P. 22020151050-5Temperatura Esterna (˚C)-10-15-20LocalitàTemp. esterna min. progettoAstiCuneo-8-10PadovaRovigo-5-5MacerataPesaro-2-2BariBrindisiAlta valleTreviso-5 Firenze0 Foggia-15CuneeseVerona-5 Arezzo0 LecceNovara-5 Verona zonaGrosseto0 Taranto-3Vercelli-7 lagoLivorno0 PotenzaAosta-10 Verona zonaLucca0 Matera-10Valle d’Aosta -15 montagnaMassa0 ReggioAlta valle Aosta -20 Vicenza-5 Carrara0 CatanzaroGenova0 VicenzaPisa0 Cosenza-10Imperia0 altopianiSiena-2 PalermoLa SpeziaSavonaMilanoBergamoBresciaComoProvincia ComoCremonaMantovaPaviaSondrioAlta ValtellinaVarese00-5-5-7-5-7-5-5-5-10-15-5TriesteGoriziaPordenoneUdineBassa CarniaAlta CarniaTarvisioBolognaFerraraForlìModenaParmaPiacenza-5-5-5-5-7-10-15-5-5-5-5-5-5PerugiaTerniRomaFrosinoneLatinaRietiViterboNapoliAvellinoBeneventoCasertaSalernoL’Aquila-2-2002-3-22-2-202-5AgrigentoCaltanissettaCataniaEnnaMessinaRagusaSiracusaTrapaniCagliariNuoroSassariTrento-12 ProvinciaChieti0-7Bolzano-15 PiacenzaPescara2VeneziaBelluno-5-10Reggio EmiliaAncona-5-2TeramoCampobasso-5-4Resta salvo il fatto che in base alla sua esperienza l’installatore può scegliere curve diverse.00000-3-23-2-35305-3505530215

5Descrizione dei principi di funzionamento16SEZIONE 5Descrizione dei principi difunzionamento5.1Descrizione componenti principali161514131211109876517 18192021222324252627432129281 Rubinetto di riempimento2 Collettore scarichi3 Trasduttore di pressione4 Valvola di scarico5 Motore valvola a tre vie6 Valvola di sicurezza riscaldamento7 Pompa di circolazione8 Valvola di sfogo aria inferiore9 Idrometro10 Ugello gas11 Sifone12 Mixer13 Sensore livello condensa14 Elettrodo accensione/rilevazione15 Termostato bruciatore16 Termostato limite17 Sonda NTC mandata18 Valvola di sfiato manuale19 Valvola di sfogo aria superiore20 Scambiatore principale21 Vaso espansione riscaldamento22 Trasformatore di accensione remoto23 Ventilatore24 Trasformatore ventilatore25 Valvola gas26 Bollitore27 Vaso espansione sanitario28 Valvola sicurezza e non ritorno sanitario29 Valvola scarico bollitore con dispositivoportagomma

5.2Schema idraulico5789 10 1112136141516EXCLUSIVE BOILER GREEN519212043223181722262711724251 Valvola di sicurezza riscaldamento2 By-pass automatico3 Motore valvola tre vie4 Circolatore5 Valvola di sfogo aria inferiore6 Idrometro7 Vaso espansione riscaldamento8 Sonda NTC ritorno9 Scambiatore primario10 Sonda NTC mandata11 Valvola di sfogo aria superiore12 Separatore acqua/aria13 Valvola di sfogo manuale14 Bollitore15 Serpentina bollitore16 Vaso espansione sanitario17 Valvola di sicurezza18 Rubinetto di scarico bollitore19 Sonda NTC sanitario20 Elettrovalvola di riempimento21 Rubinetto di riempimento22 Valvola di scarico impianto23 Trasduttore di pressione24 Ritorno riscaldamento25 Mandata riscaldamento26 Uscita acqua calda27 Entrata acqua fredda

6Configurazioni impiantoSEZIONE 6Configurazioni d’impianto6.1Kit ConnectExclusive Boiler Green si presta ad essere installatasu tutte le tipologie d’impianto poiché può essereutilizzata sia nella configurazione base (solo caldaia)sia con il separatore idraulico Connect.Il Connect è fornito in due versioni: uno per impiantiad alta portata (Connect AP), ed uno per ge-Connect APIl Connenct AP è stato creato per gestireimpianti mono-temperatura didimensioni elevate o con elevateperdite di carico quando viene utilizzatala caldaia a condensazioneExclusive Boiler Green. Il kit ConnectAP è composto da: corpo ad incasso,separatore idraulico e circolatoread alta prevalenza.72stire impianti misti a due temperature (Connect AT/BT).In tutti e due i casi, grazie alla sonda esterna e graziealla termoregolazione climatica, entrambe diserie sulla caldaia, il funzionamento dell‘impiantoè a temperatura scorrevole.65 82,5165 16516061618911834407,5PREVALENZA RESIDUA CIRCOLATORE CONNECT AP7,06,56,0Prevalenza residua (m c.a.)5,55,04,54,03,53,02,52,01,51 a velocità2 a velocità3 a velocità1,00,50,00 200 400 600 800 1000 1200 1400 1600 1800 2000 2200 2400Portata impianto (l/h)

Connect AT/BTIl Connenct AT/BT è un accessoriocreato per gestire impianti di riscaldamentocomplessi collegati a unacaldaia a condensazione ExclusiveBoiler Green. Il kit è composto da:corpo ad incasso, separatore idraulico,circolatore ad alta prevalenza,circolatore per zona in bassa temperatura(altissima prevalenza), valvolamiscelatrice tre vie motorizzata,scheda elettronica di gestione,sonda di temperatura e termostatolimite di bassa temperatura. ConConnenct AT/BT è possibile gestireimpianti a due livelli di temperaturacaratterizzati da alta portata oda alta prevalenza. Grazie alla schedaelettronica, i due circuiti sono gestiticon curve di temperatura indipendenti,di conseguenza, qualorala richiesta venisse solo dalla zonain bassa temperatura, la caldaia lavoradirettamente con la curva bassatemperatura sfruttando al megliola condensazione.7265 82,5165 16576 91 125 584406161606EXCLUSIVE BOILER GREENPREVALENZA RESIDUA CIRCOLATORE CONNECT AT/BT(circuito alta temperatura)5,55,0Prevalenza residua (m c.a.)4,54,03,53,02,52,01,51,01 a velocità2 a velocità3 a velocità190,50,00 200 400 600 800 1000 1200 1400 1600 1800 2000Portata impianto (l/h)Prevalenza residua (m c.a.)7,57,06,56,05,55,04,54,03,53,02,52,01,51,00,5PREVALENZA RESIDUA CIRCOLATORE AT/BT(circuito bassa temperatura)2 a velocità convalvola mix chiusa1 a velocità convalvola mix chiusa3 a velocità convalvola mix aperta2 a velocitàcon valvolamix aperta1 a velocità convalvola mix aperta3 a velocità convalvola mix chiusa0,00 200 400 600 800 1000 1200 1400 1600 1800 2000Portata impianto (l/h)

6Configurazioni impianto6.2Impianti tradizionaliSESC6.3Impianti a bassa temperatura in direttaCTTLBSECTSCSONDA ESTERNACRONOTERMOSTATOSCHEDA CALDAIAKIT TERMOSTATO LIMITE BASSA TEMPERATURASECTSC20TLB6.4Impianti ad alta temperatura e alta prevalenza/portataSECTSC

6.5Impianti a bassa temperatura alta prevalenzaSESCCTTLBTLBKIT TERMOSTATO LIMITE BASSA TEMPERATURA6EXCLUSIVE BOILER GREENSGCSTSCHEDA GESTIONE CONNECT AT/BTSONDA TEMPERATURASECTSCCT21SGC6.6Impianti mistiSTTLB

7Condotti di aspirazione aria e scarico fumi22SEZIONE 7Condotti di aspirazione aria escarico fumi7.1Norme generaliFig. 7.1I condotti di scarico fumi possono essere orientatinella direzione più adatta alle esigenze dell’installazione,rispettando la normativa vigente e le tipologiedi scarico riportate in figura 3.1 a pag. 8.• La caldaia adegua automaticamente la ventilazionein base al tipo di installazione e alla lunghezzadel condotto.• L’utilizzo di un condotto con lunghezza maggiorecomporta una perdita di potenza della caldaia(rispetto ai valori riportati nelle tabelle).Per lunghezza rettilinea si intende la lunghezzasenza curve, terminali di scarico e giunzioni.Di seguito sono riportate le tabelle con le lunghezzemassime consentite.7.2Installazione “stagna” (Tipo C)La caldaia deve essere collegata a condotti di scaricofumi e aspirazione aria coassiali o sdoppiati chedovranno essere portati entrambi all’esterno. Senzadi essi la caldaia non deve essere fatta funzionare.Condotti coassiali (Ø60-100)I condotti coassiali possono essere orientati nelladirezione più adatta alle esigenze dell’installazionema va posta particolare attenzione alla temperaturaesterna ed alla lunghezza del condotto.OrizzontaleLunghezza rettilinea condottocoassiale Ø60-100 mm [m]Exclusive BoilerGreen 30 B.S.I.VerticaleLunghezza rettilinea condottocoassiale Ø60-100 mm [m]Exclusive BoilerGreen 30 B.S.I.Perdite di carico adogni curva (m)45° 90°7,80 0,5 0,85Perdite di carico adogni curva (m)45° 90°8,80 0,5 0,85La lunghezza rettilinea si intende senza curve, terminalidi scarico e giunzioni.Condotti coassiali (Ø80-125 mm)Per questa configurazione è necessario installarel’apposito kit adattatore. I condotti sdoppiati possonoessere orientati nella direzione più adatta alleesigenze dell’installazione.Lunghezza massima rettilinea condottocoassiale Ø80-125 mm [m]Exclusive BoilerGreen 30 B.S.I.Perdite di carico adogni curva (m)45° 90°18 0,5 0,85Fig. 7.2

Condotti sdoppiati (Ø80)I condotti sdoppiati possono essere orientati nelladirezione più adatta alle esigenze dell’installazione.Il condotto di aspirazione dell’aria comburenteva collegato all’ingresso dopo aver rimosso iltappo di chiusura fissato con tre viti e fissato l’appositoadattatore. Il condotto scarico fumi deveessere collegato all’uscita fumi dopo aver installatol’apposito adattatore.Lunghezza massima rettilinea condottosdoppiato ø 80 mm [m]Exclusive BoilerGreen 30 B.S.I.Perdite di carico adogni curva (m)45° 90°35 + 35 0,5 0,8La lunghezza rettilinea si intende senza curve, terminalidi scarico e giunzioni.7.3Installazione “forzata aperta”(Tipo B23P/B53P)Condotto scarico fumi Ø80 mm Il condotto di scaricofumi può essere orientato nella direzione piùadatta alle esigenze dell’installazione. Per l’installazioneseguire le istruzioni fornite con i kit. Inquesta configurazione la caldaia è collegata al condottodi scarico fumi Ø80 mm tramite un adattatoreØ60-80 mm.Lunghezza massima condotto scaricofumi Ø 80 mm [m]Exclusive BoilerGreen 30 B.S.I.Perdite di carico adogni curva (m)45° 90°42 0,5 0,87EXCLUSIVE BOILER GREENFig. 7.3Fig. 7.423

8AccessoriSEZIONE 8Accessori8.1Accessori sistema scarico fumi coassiali Ø 60/100 mmPer tutte le configurazioni fumisteria fare riferimento alla norma UNI-CIG 7129/92, al D.P.R.412/93 e al D.P.R. 551/99 e successive modificheEsempi di installazioneAccessori disponibili (misure espresse in mm)24COLLETTORE SCARICO ORIZZONTALECURVA 90°COLLETTORE SCARICO VERTICALEPROLUNGACURVA 45°TRONCHETTO ISPEZIONECURVA 90° ISPEZIONABILE

8.2Accessori sistema scarico fumi coassiali Ø 80/125 mmPer tutte le configurazioni fumisteria fare riferimento alla norma UNI-CIG 7129/92, al D.P.R.412/93 e al D.P.R. 551/99 e successive modificheEsempi di installazione8EXCLUSIVE BOILER GREENAccessori disponibili (misure espresse in mm)COLLETTORE SCARICO FUMI ORIZZONTALECURVA 90° ISPEZIONABILE25COLLETTORE SCARICO FUMI VERTICALEPROLUNGATRONCHETTO ISPEZIONECURVA 90°FASCETTACURVA 45°KIT ADATTATORE DA Ø60/100 A Ø80/125

8Accessori8.3Accessori sistema scarico fumi sdoppiato Ø 80 mmPer tutte le configurazioni fumisteria fare riferimento alla norma UNI-CIG 7129/92, al D.P.R.412/93 e al D.P.R. 551/99 e successive modificheEsempi di installazioneAccessori disponibili (misure espresse in mm)26COLLETTORE SCARICO FUMICURVA 90°PROLUNGA ISPEZIONABILECURVA 45°PROLUNGAØ ¿ 80 80CURVA 90° ISPEZIONABILEØ ¿ 78KIT SISTEMA SDOPPIATO

8.4Accessori in polipropilene perintubamento38Ø308Ø8056LØ80PROLUNGA in plasticaPP(L =500-1000-2000 mm)155Ø60118ELEMENTOCONNESSIONE ALCONDOTTO FUMI144Ø8097PROLUNGAFLESSIBILE CON 8DISTANZIALI inplastica PP110Ø68108140175KIT SIFONE DISCARICO in plasticaPPEXCLUSIVE BOILER GREENØ602714011714585Ø6018090Ø80200KIT RACCORDO A “T”Ø80Ø62Ø8055,54819,565Ø10213Ø10175350350KIT SUPPORTO CAMINOØ8056Ø60122ADATTATORE inplastica PPDISTANZIALI TUBINEL CONDOTTOFUMIØ35KIT CHIUSURA RACCORDO A “T” PERSCARICO CONDENSA60126107Ø80270Ø80300Ø86Ø80TRONCHETTO ISPEZIONE RETTILINEOCOPRI CAMINO inplastica PP54RACCORDORIGIDO-FLESSIBILEM in plastica PP555553567114Ø86Ø86Ø86Ø8095100136124142KIT MENSOLA DI SOSTEGNO PER RACCOGLICONDENSARACCORDORIGIDO-FLESSIBILEF/F in plastica PPRACCORDORIGIDO-FLESSIBILEF in plastica PP133108145120170 170400230KIT PANNELLO DI CHIUSURA PERCONDOTTO FUMI

88.5Accessori circuito idraulicoAccessoriKIT CIRCOLATORE AD ALTA PREVALENZASERIE RACCORDI UNIVERSALIKIT TERMOSTATO LIMITEPER IMPIANTI A BASSA TEMPERATURAKIT POMPA EVACUAZIONECONDENSAKIT CONNECT APKIT CONNECT AT/BT288.6Accessori comfortCRONOTERMOSTATO SETTIMANALEA PARETESCHEDA ELETTRONICA PER COMANDOVALVOLE DI ZONA TRAMITE PANNELLO DICONTROLLO REMOTOPAUSEAUTO/MANRESETPANNELLO DI COMANDO REMOTO
