PIEGAFERRI UNIVERSALE Art. Sicutool 771

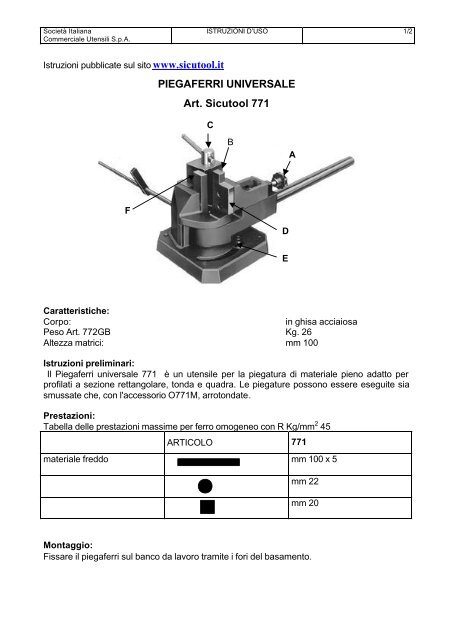

Società ItalianaCommerciale Utensili S.p.A.ISTRUZIONI D’USO 1/2Istruzioni pubblicate sul sito www.sicutool.itPIEGAFERRI UNIVERSALEArt. Sicutool 771CBAFDECaratteristiche:Corpo:in ghisa acciaiosaPeso Art. 772GB Kg. 26Altezza matrici: mm 100Istruzioni preliminari:Il Piegaferri universale 771 è un utensile per la piegatura di materiale pieno adatto perprofilati a sezione rettangolare, tonda e quadra. Le piegature possono essere eseguite siasmussate che, con l'accessorio O771M, arrotondate.Prestazioni:Tabella delle prestazioni massime per ferro omogeneo con R Kg/mm 2 45ARTICOLO 771materiale freddo mm 100 x 5mm 22mm 20Montaggio:Fissare il piegaferri sul banco da lavoro tramite i fori del basamento.

Società ItalianaCommerciale Utensili S.p.A.ISTRUZIONI D’USO 2/2Impiego.Il piegaferri si compone di due parti: la parte che blocca il materiale da piegare e la parteche esegue la piegatura.Per bloccare il materiale da piegare:ruotando la leva C in senso antiorario, l’eccentrico allontana il blocco serrante e si ottienelo sbloccaggio del materiale. Ruotando in senso orario, l’eccentrico avvicina il bloccoserrante ottenendo il bloccaggio del materiale. Il materiale viene quindi serrato tra il bloccoserrante e la matrice fissa F. E’ importante, durante il serraggio, controllare l’allineamentodel materiale allo scopo di ottenere la piegatura desiderata.Per eseguire la piegatura:allineare la matrice mobile D sul materiale da piegare. Per farlo utilizzare la regolazionedella vite A. E’ importante che prima dell’operazione si verifichi che la matrice mobile,dopo la regolazione con la vite A, disti dal materiale da piegare circa 1 millimetro. Ciòevita durante la piegatura che avvenga la strozzatura del materiale, che come estremaconseguenza potrebbe portare alla rottura della matrice fissa. Tirando la leva di comandoeseguite la piegatura del materiale.Per definire l’angolo di piegatura:posizionare il perno di fermo E nel punto di piegatura desiderato. Azionando il bracciomobile, verificate che il posizionamento del punto E sia quello da Voi desiderato.Per la sicurezza:1. Non superate mai le prestazioni precedentemente descritte.2. Fissate perfettamente il corpo del piegaferri.3. Intorno al piegaferri lasciate spazio libero sufficiente per una manovra agevole.4. Per trasportare il piegaferri, afferratelo dalla base. Eviterete pericolose caduteaccidentali.5. Le parti fisse con fissaggio a vite devono essere sempre ben serrate.6. Le viti di regolazione è bene che siano in perfetta efficienza.7. Le parti mobili vanno lubrificate con grasso universale per utensili.A cura del Servizio Tecnico SicutoolDATA21/12/2005EMISSIONE R.M.G.Q.AUTORIZZAZIONE R.G.Q.
