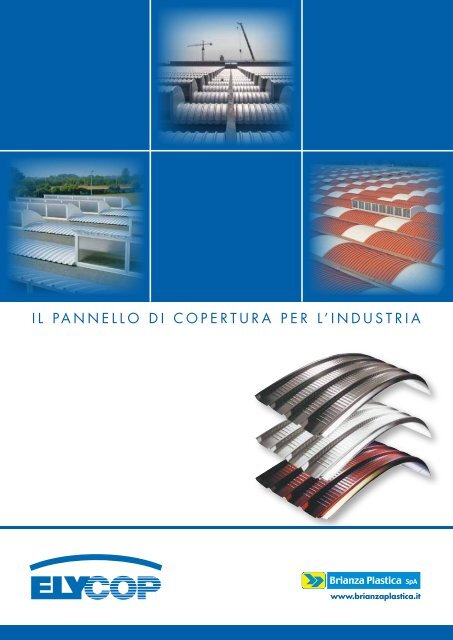

IL PANNELLO DI COPERTURA PER L'INDUSTRIA - Edilio

Elycop ®È un pannello di copertura isolante e portante composto dapannelli prefabbricati strutturali a sandwich per la realizzazionedi settori di copertura opaca.Il sistema è composto da elementi modulari curvi, componibili,progettati per la realizzazione di coperture continue inaccoppiamento a strutture prefabbricate in C.A.P. InoltreELYCOP ® consente l’abbinamento, in alternanza, a lucernari adoppio strato (con intercapedine) in vetroresina (ELYPLAST ® ).Spessori disponibili:40mm - 60mm - 80mm,le cui prestazioni termiche rientranonei parametri stabiliti dal DLgs 311.ComposizioneEstradosso:realizzato con lastra metallica, nervata, curva di:• lamiera in acciaio protetta con lega di AL 55%, ZN 43,4%,SI 1,6% nel colore naturale metalizzato, spess. 6/10 mm.(aluzinc)• lamiera zincata preverniciata, bianco-grigio, spessore6/10 mm.• lamiera di alluminio naturale, spessore 7/10 mm.• lamiera di alluminio preverniciato, colore bianco grigiospessore 7/10 mm.Corpo centrale:realizzato in schiuma di poliuterano espanso rigido, a cellechiuse, densità 38 kg/mc, spessori 40/60/80 mm.Intradosso:realizzato in:• lamiera zincata goffrata, preverniciata, coloregrigio-azzurro, spessore 4/10 mm.Lluce liberaTabella delle portateCarico uniforme distribuito daN/mqCoefficiente di sicurezza 3Tipolamiera 6/10Tipoalluminio 7/10150 cm 380 daN/mq 260 daN/mq200 300 220250 260 190300 220 160350 180 130Tabella riferita a pannelli con spessore 40 mm.Per spessori 60 mm e 80 mm incremento prestazionale del10% ogni cm.Peso al mq dei pannelli:• Lamiera: 10,5 kg/mq• Alluminio: 7,0 kg/mqDati riferiti a pannello con spessore 40 mm.Per la realizzazione di sistemi di copertura e tamponamentodove non è richiesta la coibentazione sono disponibili lamieregrecate curve e rette senza elemento termoisolante ottenutemediante profilatura a freddo di coil di aluzinc, acciaio, alluminio.Lunghezza max m 6,00.

Caratteristiche geometricheSPESSORI40/60/8040/60/80Il profilo della lamiera grecata Elycop è ricavato da coil di aluzinc o acciaio zincato conforme alle norme UNI EN 10327 concaratteristiche meccaniche e tolleranze previste dalla UNI EN 10143.Oppure da coil di alluminio o acciaio inossidabile conformi alle norme UNI 10372, UNI EN 508-2 (alluminio) e UNI EN 508-3(acciaio inox).Il rivestimento standard delle lamiere zincate preverniciate è in poliestere secondo le specifiche della norma EN 10169 1-2.

Tabella tecnica (rapporti tra lastra superiore, lamiera inferiore e corda)Sviluppo max 435 (S)R330 estradosso parte pianaSviluppo esterno S (mm)Sviluppo interno S1 (mm)Corda C1 (mm)1280138014801580168018001900200021102210232024402540265027602870298031003210332034303550367037903910403041504270429043004350133014301530163017301850195020502160226023702490259027002810292030303150326033703480360037203840396040804200432043404350-13201420152016201720183019402040215022502360248025802690280029103020314032503360347035903710383039504070418043104350--11101210131014101510162017201820193020302140225023502460257026802790290030103120323033503460358037003820393040604080409041401100120013001400150016001700180019002000210022002300240025002600270028002900300031003200330034003500360037003800382038303870

Decreto Legislativo n. 311 del 29 dicembre 2006In vigore dal 2 febbraio 2007Suddivisione schematica del territorioin base alle zone climatiche e ai gradi giorno(Decreto del Presidente della Repubblica 26/08/1993 n. 412,e successive modificazioni e integrazioni)Legenda zone climatiche:Foltre 3000 gradi giornoEtra 2101 e 3000 gradi giornoDtra 1401 e 2100 gradi giornoCtra 901 e 1400 gradi giornoBtra 601 e 900 gradi giornoAfino a 600 gradi giornoSuddivisione schematica del territorioin base alle zone climatiche e ai gradi giorno(Decreto del Presidente della Repubblica 26/08/1993 n. 412,e successive modificazioni e integrazioni)Valori limite di trasmittanza termica U, in funzione delle zone climatiche (D.Lgs. 311/06) e per gli interventidi riqualificazione energetica del patrimonio edilizio esistente (D.M. 26/01/10), per le strutture opacheorizzontali o Legenda inclinate zone di climatiche: copertura.FD.Lgs. 311/06 DETRAIBILITA’ FISCALE (D.M. 26/01/10 )Zona climatica oltre 3000 gradi Trasmittanza giorno termica delle strutture U (W/m2K) in vigore dal 01/01/10 Trasmittanza termica delle strutture U (W/ m2K) in vigore dal 01/01/10EAtra 2101 e 3000 gradi giornoB Dtra 1401 e 2100 gradi giornoC Ctra 901 e 1400 gradi giornoDBtra 601 e 900 gradi giornoE Afino a 600 gradi giorno0,380,380,380,320,300,290,320,320,320,260,240,23FPrestazioniCaratteristicheReazione al fuoco(D.M. 26/06/1984 e D.M. 03/09/01)Conduttività termica λ i (UNI EN 12667) W/mKSpessore nominale pannelloTrasmittanza termica U i (λ i/d) W/m 2 K (+-5%)d ⇒ spessore medio isolante in metriValoriClasse 0 – 20 ⇒ estradosso/intradosso in metallo2 ⇒ poliuretano espanso rigidoomologazione MI380A60DO-200005 del 22/04/03 (Ministero dell’Interno) - Scad.201340 mm0,42λ i ≥ 0,0225 (t m 10°C)60 mm0,2980 mm0,23Resistenza termica R i (d/λ i) m 2 K/W (+-5%)d ⇒ spessore medio isolante in metri2,383,454,35I valori di trasmittanza e resistenza termica sono stati calcolati considerando lo spessore reale del pannello e il contributo intermini di isolamento dato dalla schiuma poliuretanica presente all’interno delle greche.

Lastre Elyplast ® C496 in accoppiamento con pannelli ElycopRealizzate in resina poliestere rinforzata con filato in vetro, le lastre curve autoportanti ELYPLAST ® C496 sono protette su entrambele facce da uno speciale film protettivo trasparente in poliestere coestruso, che assicura ai laminati un’elevata resistenza superficialeall’abrasione atmosferica, limitando il fenomeno dell’affioramento della fibra di vetro. Le lastre curve ELYPLAST ® conservano nel tempola loro traslucenza.C496C496 AC496 BC496 A+BIncastro lato A Elyplast ® C496Incastro lato B Elyplast ® C496Tipologie di lucernari realizzati con lastre Elyplast ® C496sezione lucernariobase 100 cmsezione lucernariobase 200 cmsezione lucernariobase 300 cm o maggiore

Istruzioni di trasporto, movimentazione e sollevamento in cantiere1) Pannello curvo portante termoisolanteDi seguito le istruzioni per la corretta modalità di trasporto,movimentazione e sollevamento dei pannelli metallici coibentatiElycop secondo la norma UNI 10372 - Istruzioni per la progettazione,l’esecuzione e la manutenzione di coperture realizzate con elementimetallici in lastre - di cui si rimanda alla trattazione completa.L’inosservanza, anche parziale, delle seguenti istruzioni, esoneraBrianza Plastica S.p.A. da ogni e qualsiasi responsabilità.1.1) Assicurarsi che le superfici delle strutture di sostegno che verrannoa contatto con le lamiere dei pannelli Elycop siano compatibili tra loro odeventualmente protette da possibili corrosioni elettrochimiche.1.2) Verificare che l’area di cantiere per il deposito e la movimentazionedel materiale sia idonea, onde evitare possibili danni.1.3) Eseguire tutte le operazioni di montaggio in conformità e nelrispetto delle vigenti norme di sicurezza.4) Immagazzinamento4.1) NON rimuovere il termoretraibile fino alla posa in opera.4.2) E’ preferibile NON sovrapporre i pacchi; qualora si renda necessarioè consentito per un tempo limitato la sovrapposizione di max. 2 pacchicosì da ridurre al minimo l’ingombro dello stoccaggio.5) Sollevamento e movimentazioneCTL 11 REV.3.22) Imballaggio e confezionamento2.1) I pannelli Elycop sonoimballati e confezionati daBrianza Plastica S.p.A.con film di polietilenetermoretraibile impermeabile.Sono dotati di etichettaidentificativa con numero progressivo, che garantisce la tracciabilità delprodotto.2.2) I pacchi sono corredati di appoggio costituito da travetti inpolistirolo espanso posti ad interasse adeguato tale da distribuire ilpeso in modo omogeneo e rendere possibile la presa del pacco per lamovimentazione.3) Trasporto3.1) Il carico deve avvenire su pianale idoneo, libero e pulito.3.2) I pacchi su gli automezzi devono tassativamente essere posizionaticon l’etichetta di identificazione rivolta verso l’esterno del carico (latofemmina).3.3) Opportuni angolari di protezione forniti da Brianza Plastica S.p.A.devono tassativamente essere interposti tra il pacco e la cinghia difissaggio.3.4) I pacchi devono essere assicurati dall’autotrasportatore al mezzodi trasporto con cinghie di fissaggio, prestando particolare cura affinchèla pressione esercitata dai punti di legatura NON causi deformazioni alprodotto.3.5) E’ consentito per il trasporto sovrapporre 2 pacchi in modo tale daridurre l’ingombro.5.1) I pacchi devono tassativamente essere imbragati in almeno 2 punti,distanti tra loro NON meno della metà della lunghezza dei pacchi stessi.5.2) Il sollevamento deve essere fatto esclusivamente mediante unbilanciere.5.3) Il deposito dei pacchi sulla copertura deve essere effettuato solo supiani idonei a supportarli, sia per resistenza (peso Elycop: circa 10 kg/mq) che per condizioni di appoggio e sicurezza.5.4) Il deposito dei pacchi sulla copertura deve essere trasversaleall’orditura dei tegoli di copertura.6) Raccomandazioni in fase di posa6.1) Il personale addetto alla posa in opera deve utilizzare calzatureantinfortunistiche e con suole di gomma, onde evitare danni alparamento esterno dei pannelli durante il pedonamento della copertura.6.2) Per le operazioni di taglio in cantiere devono essere utilizzatiattrezzi idonei (es. sega circolare a catena) evitando l’utilizzo di utensilicon dischi abrasivi.6.3) Prima di fissare i pannelli in opera è necessario verificare il perfettoaccostamento ed allineamento degli stessi.Successivamente, a fissaggio avvenuto, è necessario rimuoveretempestivamente dalla copertura tutti i materiali residui con particolareattenzione a quelli metallici, onde evitare fenomeni di corrosioneelettrochimica.6.4) In caso di manomissione della copertura il posatore è responsabiledi ripristinare al più presto la verniciatura o zincatura dei pannelli conprodotti idonei reperibili in commercio.Le caratteristiche e i dati tecnici contenuti in questo catalogo si basano sulle informazioni ed esperienze attuali e sono, per quanto risulta a nostra conoscenza, esatti edaccurati. Possono essere soggetti a modifiche senza alcun preavviso. Brianza Plastica declina ogni responsabilità derivante da un uso non corretto del materiale non essendole condizioni di impiego sotto il suo diretto controllo.Via Rivera, 50 - 20048 - Carate Brianza (MB)Tel. +39.0362.9160.1 - Fax +39.0362.990457Numero Verde: 800 554994E-mail: info@brianzaplastica.itwww.brianzaplastica.it
