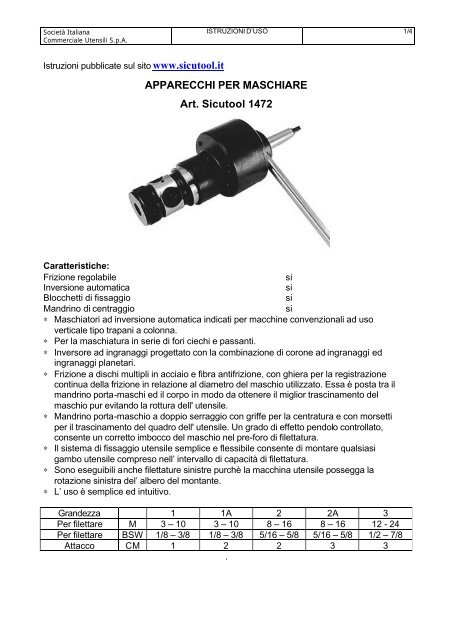

Società ItalianaCommerciale Utensili S.p.A.ISTRUZIONI D’USO 1/4Istruzioni pubblicate sul sito www.sicutool.it<strong>APPARECCHI</strong> <strong>PER</strong> <strong>MASCHIARE</strong><strong>Art</strong>. <strong>Sicutool</strong> <strong>1472</strong>Caratteristiche:Frizione regolabilesiInversione automaticasiBlocchetti di fissaggiosiMandrino di centraggiosi∗ Maschiatori ad inversione automatica indicati per macchine convenzionali ad usoverticale tipo trapani a colonna.∗ Per la maschiatura in serie di fori ciechi e passanti.∗ Inversore ad ingranaggi progettato con la combinazione di corone ad ingranaggi edingranaggi planetari.∗ Frizione a dischi multipli in acciaio e fibra antifrizione, con ghiera per la registrazionecontinua della frizione in relazione al diametro del maschio utilizzato. Essa è posta tra ilmandrino porta-maschi ed il corpo in modo da ottenere il miglior trascinamento delmaschio pur evitando la rottura dell' utensile.∗ Mandrino porta-maschio a doppio serraggio con griffe per la centratura e con morsettiper il trascinamento del quadro dell' utensile. Un grado di effetto pendolo controllato,consente un corretto imbocco del maschio nel pre-foro di filettatura.∗ Il sistema di fissaggio utensile semplice e flessibile consente di montare qualsiasigambo utensile compreso nell’ intervallo di capacità di filettatura.∗ Sono eseguibili anche filettature sinistre purchè la macchina utensile possegga larotazione sinistra del’ albero del montante.∗ L’ uso è semplice ed intuitivo.Grandezza 1 1A 2 2A 3Per filettare M 3 – 10 3 – 10 8 – 16 8 – 16 12 - 24Per filettare BSW 1/8 – 3/8 1/8 – 3/8 5/16 – 5/8 5/16 – 5/8 1/2 – 7/8Attacco CM 1 2 2 3 3.
Società ItalianaCommerciale Utensili S.p.A.ISTRUZIONI D’USO 2/4Prestazioni indicative:In acciaio con R 700N/mm 2 :In ghisa GG 25 :velocità di taglio V= 3 m/min.velocità di taglio V= 7 m/min.Istruzioni d’uso:per prima cosa occorre inserire nel foro del corpo, contenente gli ingranaggi perl'inversione automatica, l' apposita barra di dotazione, facendola appoggiare sulla colonnadel trapano e lasciandola libera di seguire la corsa verticale durante le operazioni dimaschiatura. Per questo tipo di apparecchio, evitare di superare i 300 giri/min. Lavelocità va cambiata secondo il diametro di maschiatura e secondo il tipo di materiale dafilettare.Preparazione della macchina utensileInserire il maschiatore prescelto nell’ albero montante della macchina utensile. Posizionarel’ asta di reazione in maniera ingabbiata, in modo tale cioè che non possa sbandierare, mapossa scorrere liberamente tra due perni verticali di reazione.Attenzione:Nel caso in cui il perno verticale di reazione fosse soltanto uno, il rischio si pone almomento della rotazione sinistra in svitamento; potrebbe accadere infatti che ilperno di reazione ruoti improvvisamente, con effetto bandiera, con la possibilità dicreare anche gravi danni.Regolazione del momento torcente per maschiareLa regolazione del momento torcente per maschiare viene regolata avvitando o svitando ilcilindro filettato premimolle. La pressione da esercitare sulle molle, dipende dai materialida filettare, dall’ affilatura, dalla geometria del maschio e dal liquido lubrificante.Importante: eseguire le regolazioni con un maschio nuovo !!!!Sequenza delle operazioni di regolazione della frizione:allentare la ghiera a cilindro filettato premimolle (particolare 12) utilizzando la chiave asettore in dotazione e portarlo a creare un leggera pressione sulle medesime iniziando conun leggero avvitamento della ghiera stessa (particolare 12). Avviare la macchina ediniziare a filettare. Se il maschio resta fermo e non filetta, fermare la macchina e ripetere lamedesima operazione di avvitamento della ghiera aumentando di volta in volta,progressivamente, la pressione sulle molle fintanto che il maschio filetti fluidamente senzal’ intervento della frizione.MaschiaturaImportante: Il cilindro filettato premimolle (particolare 12) deve essere regolatopreventivamente come descritto al punto precedente. Il filetto inizia con un avanzamentoindotto dalla pressione del montante sul maschiatore e di conseguenza sul maschio.Appena il maschio ha “imboccato” il pre-foro, rilasciare la pressione poiche l’ avanzamentoviene determinato dal passo del maschio e dalla velocità di rotazione. Utilizzate lubrorefrigerantiche facilitino l’ operazione.Raggiunta la profondità di filettatura desiderata, invertire la direzione del montante fintantoche il maschio inverta la rotazione ed accompagnare la corsa del maschio nella fase disfilamento. Se la corsa non viene accompagnata, il maschio si ferma in posizione di stallo,
Società ItalianaCommerciale Utensili S.p.A.ISTRUZIONI D’USO 3/4se la corsa di ritorno è eseguita con troppa forza, si possono avere errori sul passo delfiletto ed una conseguente rottura del maschiatore.La profondità di filettatura è particolarmente importante nella maschiatura dei fori ciechi. Inquesto caso è sufficiente bloccare, con un riferimento, la discesa del montante sapendopoi che il maschio proseguirà nella direzione d’ avanzamento per 2 mm.Maschiare materiali a truciolo lungo:Durante la filettatura di tali materiali, iniziare il filetto come descritto al punto precedente. Aseconda della profondità del filetto eseguire, sollevando il montate, un ragionevole numerodi inversioni della rotazione del maschio (max. 1 - 1,5 giri) poi riprendere l’ avanzamentodel montante con prosecuzione del filetto. Questa operazione spezza il truciolo, nefavorisce l’ evacuazione e migliora la filettatura in materiali con questo comportamento.Manutenzione:Per un buon funzionamento dell' apparecchio, si consiglia di procedere alla lubrificazionedel punto "OIL", in particolare per lavori di lunga durata o in presenza grandi diametri. Lalubrificazione deve avvenire con un buon olio per ingranaggi.Schema:
Società ItalianaCommerciale Utensili S.p.A.ISTRUZIONI D’USO 4/4ELENCO DEI RICAMBI CITATI NELLO SCHEMAATTENZIONE: ORDINANDO I RICAMBI PRECISARE LA GRANDEZZADELL'<strong>APPARECCHI</strong>O <strong>PER</strong> <strong>MASCHIARE</strong>RIF. DESCRIZIONE Q.TA'1 ALBERO CON ATTACCO CONICO 12 CO<strong>PER</strong>CHIO 13 SCATOLA 14 CHIAVETTA 15 ANELLO DISTANZIALE INGR.INVERTITO 16 ANELLO FERMA MOLLA 17 INGRANAGGIO INVERTITORE 18 MOLLA RITORNO 19 DISCO FRIZIONE FIBRA 110 DISCO FRIZIONE METALLICO 311 DISCO FRIZIONE FIBRA 212 BUSSOLA PORTA FRIZIONE 113 VITE <strong>PER</strong> REGISTR.MORSETTI DX-SX 114 MORSETTO DX 115 GHIERA <strong>PER</strong> REGISTR.GRIFFE 116 MOLLA <strong>PER</strong> GRIFFE 317 GRIFFE 318 MORSETTO SX 119 GHIERA <strong>PER</strong> REGISTR.FRIZIONE 120 MOLLA <strong>PER</strong> CARICO FRIZIONE 121 DISCO FRIZIONE FIBRA 122 ANELLO GUIDA FRIZIONE 123 MANDRINO 124 <strong>PER</strong>NO <strong>PER</strong> INGR.DI RINVIO 225 ANELLO DISTANZIALE INGR.DI RINVIO 126 INGRANAGGIO DI RINVIO 127 INGRANAGGIO MOLTIPLICATORE 130 SPINA CIL.4X10 131 SPINA ELASTICA 2X5 132 SPINA ELASTICA 3X6 233 ANELLO SEEGER E18 134 SPINA CILINDR.2X6 135 GRANO E.I. M6X6 136 VITE V.T.C. M5X40 2A cura del Servizio Tecnico <strong>Sicutool</strong>DATA09/06/2006EMISSIONE R.M.G.Q.AUTORIZZAZIONE R.G.Q.
