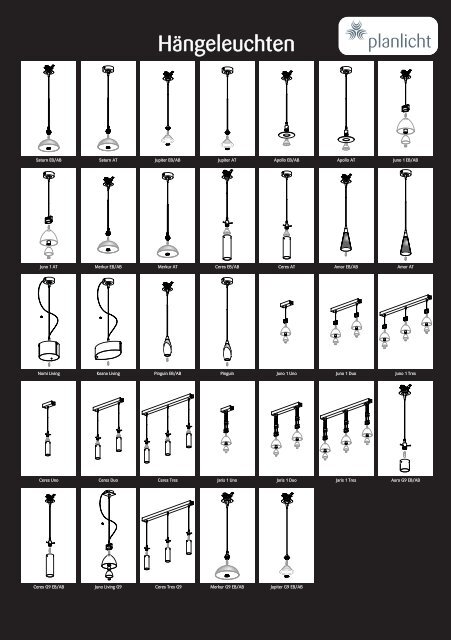

Hängeleuchten - Planlicht

Saturn EB/AB

Juno 1 AT

Nomi Living

Saturn AT

Merkur EB/AB Merkur AT

Hängeleuchten

Jupiter EB/AB

Keana Living Pinguin EB/AB Pinguin

Ceres EB/AB Ceres AT Amor EB/AB Amor AT

Juno 1 Uno Juno 1 Duo Juno 1 Tres

Ceres Uno Ceres Duo Ceres Tres Jaris 1 Uno

Jaris 1 Duo Jaris 1 Tres Aura G9 EB/AB

Ceres G9 EB/AB Juno Living G9 Ceres Tres G9 Merkur G9 EB/AB

Jupiter G9 EB/AB

Jupiter AT Apollo EB/AB Apollo AT Juno 1 EB/AB

Hängeleuchte Saturn EB/AB

Montageanleitung

Assembly instructions

Instruction de montage

Istruzioni di montaggio

Sicherheit

● Die Montage, der Anschluss und die Inbetriebnahme dieser Hängeleuchte

darf nur durch eine autorisierte Elektrofachkraft erfolgen.

● Vor dem Arbeiten Spannung abschalten.

● Jede nicht in der Montageanleitung beschriebene Veränderung an

der Hängeleuchte ist verboten. (Gewährleistung)

● Leuchtmittel und Lampenfassung werden im Betrieb heiss. Daher

ist bei der Montage ein Mindestabstand zu brennbaren

Gegenständen von 50cm einzuhalten.

● Nur in trockenen, explosionsfreien Räumen montieren.

● Es sind alle landesüblichen Normen, Vorschriften und Hinweise zu

beachten.

Lieferumfang

● Hängeleuchte mit Einbaubaldachin (a)

● Mutter (c)

● Hängeleuchte mit Aufbaubaldachin (b)

● Mutter (c) ● 2 Dübeln (d)

● 2 Schrauben (e)

● Montageanleitung ● Verpackungsmaterial

Technische Daten

Beschreibung: Niedervoltleuchte bis max. 50W

Längen: 1000mm; kürzbar

Schutzklasse: III

Systemspannung: 12V

Material: Messing verchromt, vergoldet, perlverchromt oder

nickel gebürstet

Leuchtmittel: GY 6,35 / QT-LP12

Zubehör

● Glas ø114mm (Art.Nr. 1) ● Glas ø139mm (Art.Nr. 2)




● Glas 17 ø61mm (Art.Nr. 17) ● Glaskombination (Art.Nr. 97311)

Sécurité

● Le montage, le raccordement et la mise en service de ce luminaire

suspendu ne doivent être effectués que par un électricien autorisé.

● Mettre hors tension avant de travailler.

● Toute modification sur la luminaire suspendu, qui n’est pas décrite

dans l’instruction de montage, est interdite. (Garantie)

● La lampe et la douille de lampe très chauds en service. Ainsi, il faut

observer une distance minimale de 50cm avec les objets combustibles.

● Ne monter que dans des pièces sèches et non soumises à des

risques d’explosion.

● Les normes, directives et indications en vigueur dans le pays

doivent être respectées.

Fourniture

● Luminaire suspendu avec baldaquin intérieur (a)

● Ecrou (c)

● Luminaire suspendu avec baldaquin extérieur (b)

● Ecrou (c) ● 2 chevelles (d)

● 2 vis (e)

● Instruction de montage ● Matériau d’emballage

Données techniques

Description: Luminaire à bas voltage jusqu’à max. 50W

Longueur: 1000mm; réductible

Catégorie de protection: III

Tension du système: 12V

Matériau: Laiton chromé, doré, chromé perle ou

nickel brossé

Lampe: GY 6,35 / QT-LP12

Accessoires

● Verre ø114mm (Réf. 1) ● Verre ø139mm (Réf. 2)




● Verre 17 ø61mm (Réf. 17)

● Combinaison de verres (Réf. 97311)

b

a

c

d

e

Safety

● Assembly, connection and commissioning of this pendant lamp

must be carried out by an authorized electrician.

● Disconnect voltage supply before starting any work.

● Any modification of the pendant lamp not described in the

assembly instructions is prohibited. (warranty)

● Lamp and lamp holder will be hot when in use. Keep therefore a

minimum distance of 50cm during assembly from inflammable

objects.

● Assemble only in dry rooms without any explosion hazard.

● Follow all customary standards, rules and instructions.

Scope of delivery

● Pendant lamp with ceiling-mounted canopy (a)

● Nut (c)

● Pendant lamp with surface-mounted canopy (b)

● Nut (c) ● 2 dowels (d)

● 2 screws (e)

● Assembly instructions ● Packaging material

Technical data

Description: Low voltage light fitting with a max. rating

of 50W

Lengths: 1000mm; can be shortened

Class of protection: III

System voltage: 12V

Material: Brass chrome-plated, gold-plated, pearl

chrome-plated or nickel brushed

Lamp: GY 6,35 / QT-LP12

Accessories

● Glass ø114mm (item No. 1) ● Glass ø139mm (item No. 2)




● Glass 17 ø61mm (item No. 17)

● Glass combination (item No. 97311)

Sicurezza

● Il montaggio, il collegamento e la messa in funzione di questa

lampada a sospensione devono essere effettuati soltanto da un

elettricista specializzato ed autorizzato.

● Togliere la tensione prima di effettuare degli interventi.

● Sono vietate tutte le modifiche della lampada a sospensione non

descritte nelle istruzioni di montaggio. (garanzia)

● Durante il funzionamento, il mezzo luminoso, il portalampada e

l'adattatore si riscaldano. Quindi, per il montaggio si deve rispettare

una distanza minima di 50cm verso gli oggetti infiammabili.

● Montare solo in locali asciutti privi di pericolo di esplosioni.

● Vanno rispettate tutte le norme, disposizioni e note.

Volume di fornitura

● Lampada a sospensione con baldacchino ad incasso (a)

● Dado (c)

● Lampada a sospensione con baldacchino montato (b)

● Dado (c) ● 2 tasselli (d)

● 2 vite (e)

● Istruzioni di montaggio ● Materiale d'imballaggio

Dati tecnici

Descrizione: Lampada a voltaggio basso regolabile fino

ad un massimo di 50W

Lunghezza: 1000mm; riducibile

Classe di protezione: III

Tensione di sistema: 12V

Materiale: Ottone cromato, dorato, cromato perla o

nichelio spazzolato

Mezzo luminoso: GY 6,35 / QT-LP12

Accessori

● Vetro ø114mm (Cod. art. 1) ● Vetro ø139mm (Cod. art. 2)




● Vetro 17 ø61mm (Cod. art. 17)

● Combinazione di vetro (Cod. art. 97311)

Hängeleuchte Saturn EB/AB





Einbaubaldachin (a)

● Zuleitung (h) anklemmen

Baldaquin intérieur (a)

Montage

● Brancher la conduite d’alimentation à la borne (h)

● Monter le baldaquin intérieur (a) - en pressant les deux ressorts (i)

Baldaquin extérieur (b)

● Desserrer les vis (g) - retirer la bride de fixation (f)

● Marquer les deux trous à l’aide du la bride de fixation (f)

● Faire deux trous de ø6mm et placer les chevilles (d)

● Fixer la bride de fixation (f) à l’aide de deux vis (e)


● Poser le baldaquin extérieur (b) et fixer avec deux vis (g)

● Retirer l’écrou (c)

● Insérer la lampe (j)

● Poser le verre (k) et fixer avec les écrous (c)

● Desserrer les vis (l)

Montage

● Einbaubaldachin (a) einsetzen - dabei beide Federn (i) zusammendrücken

Aufbaubaldachin (b)

● Schrauben (g) lockern, Befestigungsbügel (f) abnehmen

● Mit Hilfe des Befestigungsbügels (f) beide Bohrungen anzeichnen

● Beide Bohrungen ø6mm herstellen und Dübel (d) einsetzen

● Befestigungsbügel (f) durch zwei Schrauben (e) befestigen

● Zuleitung an Klemme (h) anklemmen

● Aufbaubaldachin (b) aufsetzen und durch Schrauben (g) fixieren

● Mutter (c) entfernen

● Leuchtmittel (j) einsetzen

● Glas (k) aufsetzen und mit Mutter (c) befestigen

● Schraube (l) lockern

Höhe kürzen

● Kabel (m) abklemmen und Stange (n) mit Lampenfassung (o)

abnehmen

● Schraube (p) lockern

● Stange (n) abziehen, kürzen und Schnittkanten entgraten

● Stange (n) auffädeln und mit Schraube (p) an der Lampenfassung (o)

fixieren

● Kabel (m) einfädeln und an Klemmen (h) anklemmen

● Stange (n) mit Schraube (l) fixieren

Réduire la hauteur

● Débrancher le câble (m) et retirer la tige (n) avec la douille de

lampe (o)

● Desserrer les vis (p)

● Retirer la tige (n), raccourcir et ébarber les arêtes de coupe

● Enfiler la tige (n) et la fixer avec la vis (p) sur la douille de la

lampe (o)

● Enfiler le câble (m) et le connecter aux bornes (h)

● Fixer la tige (n) avec la vis (l)

g

f

h

h

a

n

o

j

c

Diese Montageanleitung entspricht unserem derzeitigen Kenntnisstand und unterliegt der Überarbeitung, sobald sich neue Erkenntnisse und Erfahrungen ergeben.

The given assembly instructions are based on our current state of knowledge and will be reviewed as soon as new facts or experiences are gained.

Cette instruction de montage correspond à notre niveau actuel de connaissances et peut être remaniée dès que de nouvelles informations et expériences apparaissent.

Queste istruzioni di montaggio rispondono allo stato attuale delle conoscenze e sono soggette alla revisione al momento che si verificano nuove nozioni ed esperienze.

Planlicht Gmbh & Co. KG - Fiecht Au 25 - A-6130 Schwaz-Vomp - Austria - Tel.Nr.: +43-(0)5242-71608 - Fax: +43-(0)5242-71283 - FN: 24492v - Landesgericht Innsbruck

m

d

ø6mm

e

m

ø60mm

p

b

i

l

k

Ceiling-mounted canopy (a)

Assembly

● Connect supply line on terminal (h)

● Insert ceiling-mounted canopy (a) by pressing both springs (i)

Surface-mounted canopy (b)

● Loosen screws (g), remove fixing bracket (f)

● Using the fixing bracket (f), mark both drilling holes

● Execute both drilled holes ø 6mm and insert dowels (d)

● Attach fixing bracket (f) with two screws (e)


● Install surface-mounted canopy (b) and fix it using both screws (g)

● Remove nut (c)

● Insert lamp (j)

● Attach glass (k) and secure it with the nut (c)

● Loosen screw (l)

Reduce height

● Disconnect cable (m) and remove rod (n) with lamp holder (o)

● Loosen screw (p)

● Pull off rod (n), shorten and deburr the cut edges

● Thread in rod (n) and secure to the lamp holder (o) with the

screw (p)

● Thread in cable (m) and connect to the terminals (h)

● Fix the rod (n) with screw (l)

Baldacchino ad incasso (a)

Montaggio

● Collegare il cavo di alimentazione sul morsetto (h)

● Inserire il baldacchino ad incasso (a) comprimendo entrambe le

molle (i)

Baldacchino montato (b)

● Allentare le viti (g) - asportare la staffa di fissaggio (f)

● Contrassegnare entrambi i fori mediante la staffa di fissaggio (f)

● Praticare entrambi i fori di ø6mm e inserire i tasselli (d)

● Bloccare la staffa di fissaggio (f) mediante due viti (e)


● Poggiare il baldacchino montato (b) e fissarlo mediante entrambe

le viti (g)

● Togliere il dado (c)

● Inserire il mezzo luminoso (j)

● Applicare il vetro (k) e fissarlo mediante il dado (c)

● Allentare la vite (l)

Accorciare l'altezza

● Staccare il cavo (m) e rimuovere l’asta (n) con il portalampada (o)

● Allentare la vite (p)

● Rimuovere l’asta (n), tagliare e sbavare i bordi di taglio

● Infilare l’asta (n) e fissare mediante la vite (p) al portalampada (o)

● Infilare il cavo (m) e fissare ai morsetti (h)

11/2004 - Copyright by Planlicht HandelsgesmbH & Co. KG

Hängeleuchte Saturn AT





Sicherheit











beachten.

Lieferumfang

● Hängeleuchte mit Transformator (a)

● Mutter (b) ● 2 Dübeln (c)

● 2 Schrauben (d)



Beschreibung: Niedervoltleuchte bis max. 50W,

inkl. Transformator mit Dimmer

230-240/12V, 60VA, 50/60Hz


Schutzklasse: II

Systemspannung: 230V/12V




Zubehör





● Glas 17 ø61mm (Art.Nr. 17) ● Glaskombination (Art.Nr. 97311)

Sécurité












Fourniture

● Luminaire suspendu avec transformateur (a)

● Ecrou (b) ● 2 chevelles (c)

● 2 vis (d)



Description: Luminaire à bas voltage jusqu’à max. 50W,

incl. transformateur avec dimmer

230-240/12V, 60VA, 50/60Hz


Catégorie de protection: II

Tension du système: 230V/12V




Accessoires





● Verre 17 ø61mm (Réf. 17)


a

b

c

d

Safety








objects.




● Pendant lamp with transformer (a)

● Nut (b) ● 2 dowels (c)

● 2 screws (d)




of 50W, incl. transformer with dimmer

230-240/12V, 60VA, 50/60Hz


Class of protection: II

System voltage: 230V/12V

Material: Brass chrome-plated, gold-plated, pearl

chrome-plated or nickel brushed


Accessories





● Glass 17 ø61mm (item No. 17)


Sicurezza













● Lampada a sospensione con trasformatore (a)

● Dado (b) ● 2 tasselli (c)

● 2 vite (d)


Dati tecnici


ad un massimo di 50W, incl. trasformatore

con regolatore della luminosità

230-240/12V, 60VA, 50/60Hz


Classe di protezione: II

Tensione di sistema: 230V/12V




Accessori





● Vetro 17 ø61mm (Cod. art. 17)


Hängeleuchte Saturn AT





Montage

● Schraube (e) lockern und Hülse (f) abschrauben

● Hülse (f), Scheibe (g) und Baldachin (h) vorsichtig nach unten

schieben

● Schraube (i) entfernen, Abdeckung (j) entfernen

● Falls erforderlich, Höhe kürzen

● Bohrungen anzeichnen, bohren (ø6mm) und Dübel (c) setzen

● Zuleitung (k) kürzen und ca. 7mm abisolieren

● Zuleitung (k) an Klemmen „INPUT“ anklemmen

● Transformator (l) mit Schrauben (d) an Decke befestigen

● Abdeckung (j) montieren

● Baldachin (h) über den Transformator (l) schieben, Hülse (f) aufschrauben

- beim Montieren vom Baldachin (h) Kabel (n) in die

Ausnehmung (m) des Gewindestutzens einlegen

● Stange (r) mit Schraube (e) sichern

● Mutter (b) entfernen und Leuchtmittel (o) einsetzen

● Glas (p) aufsetzen und mit Mutter (b) sichern

Höhe kürzen

● Kabel (n) abklemmen und in gewünschter Länge abschneiden

● Schutzgeflecht (q) ca. 20mm vom Kabelende abstreifen und zu

einem Draht drehen

● Kabel (n) 7mm abisolieren

● Aderendhülsen aufstecken und mit geeignetem Werkzeug

klemmen

● Schutzgeflecht (q) und Kabel (n) an Klemme „OUTPUT“

anklemmen

Montage

● Desserrer la vis (e) et dévisser douille (f)

● Glisser prudemment la douille (f), la disque (g) et le baldaquin (h)

vers le bas

● Retirer la vis (i), retirer le couvercle (j)

● Au besoin, réduire la hauteur

● Marquer et faire les deux trous de ø6mm et placer les chevilles (c)

● Raccourcir et dénuder la conduite d’alimentation (k) de environ 7mm

● Brancher la conduite d’alimentation (k) sur la borne „INPUT“

● Fixer le transformateur (l) à le plafond avec les vis (d)

● Monter le couvercle (j)

● Glisser le baldaquin (h) dans le transformateur (l), visser la

douille (f) - lors du montage du baldaquin (h), insérer le câble (n)

dans le creux (m) de la tubulure

● Fixer la barrette (r) avec vis (e)

● Retirer l’écrou (b) et insérer la lampe (o)

● Poser le verre (p) et fixer avec les écrous (b)


● Débrancher et raccourcir le câble (n) à la longueur souhaitée

● Retirer la tresse de protection (q) à env. 20 mm de l’extrémité

du câble et la torsader en un câble

● Dénuder le câble (n) de 7mm

● Poser la cosse et serrer avec un outil approprié

● Raccorder la tresse de protection (q) et le câble (n) à la borne

„OUTPUT“

q

l

m

d

n

f

o

b

n

c

ø6mm

OUTPUT INPUT

7mm

13mm

k

d

j

i

h

g

e

r

p

7mm

Assembly

● Loosen screw (e) and remove sleeve (f)

● Carefully slide sleeve (f), washer (g) and canopy (h) downwards

● Remove screw (i), remove cover (j)

● If required, reduce height

● Mark and execute both drilled holes ø6mm and insert dowels (c)

● Cut and strip of supply line (k) approx. 7mm

● Connect supply line (k) on terminal „INPUT“

● Fix transformer (l) on the ceiling with the screws (d)

● Assemble the cover (j)

● Push conopy (h) over the transformer (l), screw on sleeve (f) -

when installing canopy (h) insert cable (n) into the recess (m) of

the threaded socket

● Secure rod (r) with screw (e)

● Remove nut (b) and insert lamp (o)

● Attach glass (p) and secure it with the nut (b)

Reduce height

● Disconnect cable (n) and cut it to the desired length

● Slip off protective fabric (q) approx. 20mm from the cable end

and drill it to a line

● Strip 7mm of the cable (n)

● Put cable sockets and clamp them with a proper tool

● Connect protective fabric (q) and cable (n) on terminal „OUTPUT“

Montaggio

● Allentare la vite (e) e svitare la boccala (f)

● Spingere con cautela la boccala (f), la rondella (g) e il

baldacchino (h) verso il basso

● Togliere la vite (i) , togliere il coperchio (j)

● Se necessario, accorciare l'altezza

● Contrassegnare e praticare entrambi i fori di ø6mm e inserire i

tasselli (c)

● Accorciare e isolare il cavo di alimentazione (k) ad una lunghezza

di 7mm

● Bloccare il cavo di alimentazione (k) ai morsetti "INPUT”

● Fissare al soffitto il trasformatore (l) mediante le viti (d)

● Mintare il coperchio (j)

● Far scorrere il supporto (h) sul trasformatore (l), avvitare il

manicotto (f) - durante il montaggio del supporto (h) inserire il

cavo (n) nella rientranza (m) del raccordo filettato

● Fissare l’asta (r) mediante la vite (e)

● Togliere il dado (b) e inserire il mezzo luminoso (o)

● Applicare il vetro (p) e fissarlo mediante il dado (b)


● Staccare e accorciare il cavo (n) fino alla lunghezza desiderata

● Rimuovere la maglia di protezione (q) circa 20 mm dall’estremità

del cavo e ruotare verso un filo metallico

● Isolare il cavo (n) ad una lunghezza di 7mm

● Infilare i copocorda e stringerli mediante un attrezzo idoneo

● Bloccare la maglia di protezione (q) e il cavo (n) sul morsetto

"OUTPUT”







Hängeleuchte Jupiter EB/AB





Sicherheit











beachten.

Lieferumfang












Material: Messing verchromt, vergoldet, perlverchromt, perlvergoldet

oder nickel gebürstet


Zubehör



● Glas ø157mm (Art.Nr. 16) ● Glaskombination (Art.Nr. 97311)

Sécurité












Fourniture


● Ecrou (c)



● 2 vis (e)







Matériau: Laiton chromé, doré, chromé perle, doré

perle ou nickel brossé


Accessoires



● Verre ø157mm (Réf. 16)


b

a

c

d

e

Safety








objects.





● Nut (c)







of 50W




Material: Brass chrome-plated, gold-plated, pearl chromeplated,

pearl gold-plated or nickel brushed


Accessories



● Glass ø157mm (item No. 16)


Sicurezza














● Dado (c)



● 2 vite (e)


Dati tecnici






Materiale: Ottone cromato, dorato, cromato perla,

dorato perla o nichelio spazzolato


Accessori



● Vetro ø157mm (Cod. art. 16)


Hängeleuchte Jupiter EB/AB






Montage














Höhe kürzen

● Kabel (m) nachziehen und mit Schraube (l) klemmen


Montage















● Resserrer la cablè (m) et serrer avec la vis (l)

g

f

h

h

a

m

j

c


Assembly


● Insert celling-mounted canopy (a) by pressing both springs (i)












Reduce height

● Retighten the cable (m) and clamp again with screw (l)


Montaggio



molle (i)








le viti (g)






● Stringere il cavo (m) e serrare mediante la vite (l)






d

ø6mm

e

ø60mm

b

i

l

k


Hängeleuchte Jupiter AT





Sicherheit











beachten.

Lieferumfang








230-240/12V, 60VA, 50/60Hz







Zubehör



● Glas ø157mm (Art.Nr. 16) ● Glaskombination (Art.Nr. 97311)

Sécurité












Fourniture



● 2 vis (d)





230-240/12V, 60VA, 50/60Hz







Accessoires



● Verre ø157mm (Réf. 16)


a

b

c

d

Safety








objects.











230-240/12V, 60VA, 50/60Hz





pearl gold-plated or nickel brushed


Accessories



● Glass ø157mm (item No. 16)


Sicurezza















● 2 vite (d)


Dati tecnici




230-240/12V, 60VA, 50/60Hz







Accessori



● Vetro ø157mm (Cod. art. 16)


Hängeleuchte Jupiter AT





Montage



schieben











● Hülse (f) mit Schraube (e) sichern



Höhe kürzen






klemmen


anklemmen

Montage



vers le bas











● Fixer la douille (f) avec vis (e)










„OUTPUT“

q

l

m

d

n

f

o

b

n

c

7mm

13mm






k

ø6mm

OUTPUT INPUT

d

j

i

h

g

e

p

7mm

Assembly













● Secure sleeve (f) with screw (e)



Reduce height







Montaggio







tasselli (c)


di 7mm




● Far scorrere il baldacchino (h) sul trasformatore (l), avvitare il



● Fissare la boccala (f) mediante la vite (e)








● Infilare i manicotti terminali e stringerli mediante un attrezzo

idoneo


"OUTPUT”


Hängeleuchte Apollo EB/AB





Sicherheit











beachten.

Lieferumfang


● Glas (c)


● Glas (c) ● 2 Dübeln (d)










Glas: weiss oder blau

Leuchtmittel: GU 5,3 / QR-CBC51

Sécurité












Fourniture


● Verre (c)


● Verre (c) ● 2 chevelles (d)

● 2 vis (e)









Verre: blanc ou bleu

Lampe: GU 5,3 / QR-CBC51

b

a

c

d

e

Safety








objects.





● Glass (c)


● Glass (c) ● 2 dowels (d)





of 50W




Material: Brass chrome-plated, gold-plated, pearl chromeplated

or nickel brushed

Glass: white or blue

Lamp: GU 5,3 / QR-CBC51

Sicurezza














● Vetro (c)


● Vetro (c) ● 2 tasselli (d)

● 2 vite (e)


Dati tecnici








Vetro: bianco o blu

Mezzo luminoso: GU 5,3 / QR-CBC51

Hängeleuchte Apollo EB/AB






Montage










● Glasscheibe (c) auf das Leuchtmittel (j) setzen


● Schraube (k) lockern

Höhe kürzen

● Kabel (l) nachziehen und mit Schraube (k) klemmen


Montage










● Poser le disque de verre (c) sur le luminaire (j)


● Desserrer les vis (k)


● Resserrer la cablè (l) et serrer avec la vis (k)

g

f

h

h

a

l

j






d

ø6mm

e

ø60mm

b

i

k

c


Assembly










● Place glass disc (c) on the lamp (j)


● Loosen screw (k)

Reduce height

● Retighten the cable (l) and clamp again with screw (k)


Montaggio



molle (i)








le viti (g)

● Applicare la lastra di vetro (c) sul mezzo luminoso (j)


● Allentare la vite (k)


● Stringere il cavo (l) e serrare mediante la vite (k)


Hängeleuchte Apollo AT





Sicherheit











beachten.

Lieferumfang


● Glas (b) ● 2 Dübeln (c)






230-240/12V, 60VA, 50/60Hz






Glas: weiss oder blau


Sécurité












Fourniture


● Verre (b) ● 2 chevelles (c)

● 2 vis (d)





230-240/12V, 60VA, 50/60Hz






Verre: blanc ou bleu


a

b

c

d

Safety








objects.





● Glass (b) ● 2 dowels (c)






230-240/12V, 60VA, 50/60Hz






Glass: white or blue


Sicurezza














● Vetro (b) ● 2 tasselli (c)

● 2 vite (d)


Dati tecnici




230-240/12V, 60VA, 50/60Hz






Vetro: bianco o blu


Hängeleuchte Apollo AT





Montage



schieben












● Glasscheibe (b) auf das Leuchtmittel (o) setzen


Höhe kürzen






klemmen


anklemmen

Montage



vers le bas












● Poser le disque de verre (b) sur le luminaire (o)









„OUTPUT“

p

l

m

d

n

f

n

c

7mm

13mm






k

ø6mm

OUTPUT INPUT

d

j

i

h

g

e

b

o

7mm

Assembly














● Place glass disc (b) on the lamp (o)


Reduce height







Montaggio







tasselli (c)


di 7mm








● Applicare la lastra di vetro (b) sul mezzo luminoso (o)








idoneo


"OUTPUT”


Hängeleuchte Juno 1 EB/AB





Sicherheit











beachten.

Lieferumfang















Zubehör



● Glaskombination (Art.Nr. 97311)

Sécurité












Fourniture


● Ecrou (c)



● 2 vis (e)










Accessoires




b

a

c

d

e

Safety








objects.





● Nut (c)







of 50W







Accessories




Sicurezza














● Dado (c)



● 2 vite (e)


Dati tecnici









Accessori




Hängeleuchte Juno 1 EB/AB






Montage












● Mutter (m) in Glas 2 (l) einsetzen und Mutter (c) aufschrauben

● Glas 1 (k) auf Leuchte aufsetzen und Glas 2 (l) vorsichtig aufschrauben

Leuchtmittel wechseln

● Glas 2 (l) abschrauben - dabei Glas 1 (k) mit der anderen Hand

halten

● Glas 1 (k) abnehmen

● Leuchtmittel (j) wechseln

● Glas 1 (k) auf Leuchte aufsetzen und Glas 2 (l) vorsichtig aufschrauben

● Schraube (n) lockern

Höhe kürzen

● Kabel (o) nachziehen und mit Schraube (n) klemmen


Montage












● Placer l’écrou (m) dans le verre 2 (l) et visser l’écrou (c) par dessus

● Placer le verre 1 (k) sur la lampe et visser avec précaution le

verre 2 (l)

Changer la lampe

● Desserrer la verre 2 (l) - tenir pendant ce temps le verre 1 (k)

avec la main libre

● Retirer la verre 1 (k)

● Changer la lampe (j)

● Placer le verre 1 (k) sur la lampe et visser avec précaution le

verre 2 (l)

● Desserrer les vis (n)


● Resserrer la cablè (o) et serrer avec la vis (n)

g

f

h

h

a

o

j

m






d

ø6mm

e

ø60mm

b

i

n

k

c

l

b


Assembly









● Install surface-mounted canopy (a) and fix it using both screws (g)



● Insert nut (m) in the glass 2 (l) and screw on the nut (c)

● Place glass 1 (k) onto the lamp, insert the ring (h) and carefully

screw on glass 2 (l)

Replace lamp

● Screw off glass 2 (l) - while holding glass 1 (k) with the other

hand

● Remove glass 1 (k)

● Replace lamp (j)

● Place glass 1 (k) onto the lamp and carefully screw on glass 2 (l)

● Loosen screw (n)

Reduce height

● Retighten the cable (o) and clamp again with screw (n)


Montaggio



molle (i)








le viti (g)



● Inserire il dado (m) nel vetro 2 (l) e avvitare il dado (c)

● Applicare il vetro 1 (k) sulla luce e avvitare con attenzione il

vetro 2 (l)

Sostituire il mezzo luminoso

● Allentare il vetro 2 (l) - tenere il vetro 1 (k) con l’altra mano

● Poggiare il vetro 1 (k)

● Inserire/sostituire il mezzo luminoso (j)

● Applicare il vetro 1 (k) sulla luce e avvitare con attenzione il

vetro 2 (l)

● Allentare la vite (n)


● Stringere il cavo (o) e serrare mediante la vite (n)


Hängeleuchte Juno 1 AT





Sicherheit











beachten.

Lieferumfang








230-240/12V, 60VA, 50/60Hz







Zubehör




Sécurité












Fourniture



● 2 vis (d)





230-240/12V, 60VA, 50/60Hz







Accessoires




a

b

c

d

Safety








objects.











230-240/12V, 60VA, 50/60Hz







Accessories




Sicurezza















● 2 vite (d)


Dati tecnici




230-240/12V, 60VA, 50/60Hz







Accessori




Hängeleuchte Juno 1 AT





Montage



schieben




● Zuleitung an Klemme (k) kürzen und ca. 7mm abisolieren

● Zuleitung an Klemme (k) an Klemmen „INPUT“ anklemmen








● Mutter (r) in Glas 2 (l) einsetzen und Mutter (b) aufschrauben

● Glas 1 (p) auf Leuchte aufsetzen und Glas 2 (q) vorsichtig aufschrauben


● Glas 2 (q) abschrauben - dabei Glas 1 (p) mit der anderen Hand

halten

● Glas 1 (p) abnehmen

● Leuchtmittel (o) wechseln

● Glas 1 (p) auf Leuchte aufsetzen und Glas 2 (q) vorsichtig aufschrauben

Höhe kürzen


● Schutzgeflecht (s) ca. 20mm vom Kabelende abstreifen und zu



● Aderendhülsen aufstecken und mit geeignetem Werkzeug klemmen

● Schutzgeflecht (s) und Kabel (n) an Klemme „OUTPUT“ anklemmen

Montage



vers le bas













● Placer l’écrou (r) dans le verre 2 (q) et visser l’écrou (b) par dessus

● Placer le verre 1 (p) sur la lampe et visser avec précaution le

verre 2 (q)


● Desserrer la verre 2 (q) - tenir pendant ce temps le verre 1 (p)


● Retirer la verre 1 (p) et changer la lampe (o)

● Placer le verre 1 (p) sur la lampe et visser avec précaution le

verre 2 (q)



● Retirer la tresse de protection (s) à env. 20 mm de l’extrémité




● Raccorder la tresse de protection (s) et le câble (n) à la borne

„OUTPUT“

s

l

m

d

n

f

o

n

c

ø6mm

OUTPUT INPUT

7mm

13mm

k

d

j

i

h

g

e

p

b

q

r

7mm

Assembly















● Insert nut (r) in the glass 2 (l) and screw on the nut (b)

● Place glass 1 (p) onto the lamp and carefully screw on glass 2 (q)

Replace lamp

Screw off glass 2 (q) - while holding glass 1 (p) with the other

hand

● Remove glass 1 (p)

● Replace lamp (o)

● Place glass 1 (p) onto the lamp and carefully screw on glass 2 (q)

Reduce height


● Slip off protective fabric (s) approx. 20mm from the cable end and

drill it to a line



● Connect protective fabric (s) and cable (n) on terminal „OUTPUT“

Montaggio







tasselli (c)


di 7mm









● Inserire il dado (r) nel vetro 2 (q) e avvitare il dado (b)

● Applicare il vetro 1 (p) sulla luce e avvitare con attenzione il

vetro 2 (q)


● Allentare il vetro 2 (q) - tenere il vetro 1 (p) con l’altra mano

● Poggiare il vetro 1 (p)

● Inserire/sostituire il mezzo luminoso (o)

● Applicare il vetro 1 (p) sulla luce e avvitare con attenzione il

vetro 2 (q)



● Rimuovere la maglia di protezione (s) circa 20 mm dall’estremità



● Infilare i manicotti terminali e stringerli mediante un attrezzo idoneo

● Bloccare la maglia di protezione (s) e il cavo (n) sul morsetto

"OUTPUT”







Hängeleuchte Merkur EB/AB





Sicherheit











beachten.

Lieferumfang















Zubehör





● Glas ø62mm (Art.Nr. 17KR)

Sécurité












Fourniture


● Ecrou (c)



● 2 vis (e)










Accessoires





● Verre ø62mm (Réf. 17KR)

b

a

c

d

e

Safety








objects.





● Nut (c)







of 50W





perl gold-plated or nickel brushed


Accessories





● Glass ø62mm (item No. 17KR)

Sicurezza














● Dado (c)



● 2 vite (e)


Dati tecnici









Accessori





● Vetro ø62mm (Cod. art. 17KR)

Hängeleuchte Merkur EB/AB






Montage














Höhe kürzen



Montage
















g

f

h

h

a

m

j

c


Assembly














Reduce height



Montaggio



molle (i)








le viti (g)












d

ø6mm

e

ø60mm

b

i

l

k


Hängeleuchte Merkur AT





Sicherheit











beachten.

Lieferumfang








230-240/12V, 60VA, 50/60Hz







Zubehör






Sécurité












Fourniture



● 2 vis (d)





230-240/12V, 60VA, 50/60Hz







Accessoires






a

b

c

d

Safety








objects.











230-240/12V, 60VA, 50/60Hz





perl gold-plated or nickel brushed


Accessories






Sicurezza















● 2 vite (d)


Dati tecnici




230-240/12V, 60VA, 50/60Hz







Accessori






Hängeleuchte Merkur AT





Montage



schieben














Höhe kürzen






klemmen


anklemmen

Montage



vers le bas





















„OUTPUT“

q

l

m

d

n

f

o

b

n

c

ø6mm

OUTPUT INPUT

7mm

13mm

k

d

j

i

h

g

e

p

7mm

Assembly
















Reduce height







Montaggio







tasselli (c)


di 7mm
















idoneo


"OUTPUT”







Hängeleuchte Ceres EB/AB





Sicherheit











beachten.

Lieferumfang


● Glas (c)













Sécurité












Fourniture


● Verre (c)



● 2 vis (e)










b

a

c

d

e

Safety








objects.





● Glass (c)







of 50W







Sicurezza














● Vetro (c)



● 2 vite (e)


Dati tecnici









Hängeleuchte Ceres EB/AB






Montage










● Alle drei Haltestangen (j) ausschrauben

● Leuchtmittel (k) einsetzen

● Glas (c) aufsetzen und mit den drei Haltestangen (j) sichern


Höhe kürzen



Montage










● Dévisser les trois barres d’appui (j)

● Insérer la lampe (k)

● Poser le verre (c) et fixer avec les trois barres d’appui (j)




g

f

h

h

a

m


Assembly










● Remove all three fixing rods (j)

● Insert lamp (k)

● Attach glass (c) and secure it with the three fixing rods (j)


Reduce height



Montaggio



molle (i)








le viti (g)

● Svitare tutte le tre aste di tenuta (j)

● Inserire il mezzo luminoso (k)

● Applicare il vetro (c) e fissarlo mediante le tre aste di tenuta (j)









d

ø6mm

e

j

b

ø60mm

i

l

j

k

c


Hängeleuchte Ceres AT





Sicherheit











beachten.

Lieferumfang








230-240/12V, 60VA, 50/60Hz







Sécurité












Fourniture



● 2 vis (d)





230-240/12V, 60VA, 50/60Hz







a

b

c

d

Safety








objects.











230-240/12V, 60VA, 50/60Hz







Sicurezza















● 2 vite (d)


Dati tecnici




230-240/12V, 60VA, 50/60Hz







Hängeleuchte Ceres AT





Montage



schieben












● Alle drei Haltestangen (o) ausschrauben

● Leuchtmittel (p) einsetzen

● Glas (b) aufsetzen und mit den drei Haltestangen (o) sichern

Höhe kürzen






klemmen


anklemmen

Montage



vers le bas












● Dévisser les trois barres d’appui (o)

● Insérer la lampe (p)

● Poser le verre (b) et fixer avec les trois barres d’appui (o)








„OUTPUT“

q

l

m

d

n

f

n

c

ø6mm

OUTPUT INPUT

7mm

13mm

k

d

j

i

h

g

e

o

p

b

7mm

Assembly














● Remove all three fixing rods (o)

● Insert lamp (p)

● Attach glass (b) and secure it with the three fixing rods (o)

Reduce height







Montaggio







tasselli (c)


di 7mm








● Svitare tutte le tre aste di tenuta (o)

● Inserire il mezzo luminoso (p)

● Applicare il vetro (b) e fissarlo mediante le tre aste di tenuta (o)







idoneo


"OUTPUT”







Hängeleuchte Amor EB/AB





Sicherheit











beachten.

Lieferumfang


● Glas (c)












Glas: weiss, gelb oder kristall


Sécurité












Fourniture


● Verre (c)



● 2 vis (e)









Verre: blanc, jaune ou cristallin


b

a

c

e

f

Safety








objects.





● Glass (c)







of 50W






Glass: white, yellow or crystal clear


Sicurezza














● Vetro (c)



● 2 vite (e)


Dati tecnici








Vetro: bianco, giallo o cristallino

Mezzo luminoso: GY 6,35 / QT-LP12

Hängeleuchte Amor EB/AB






Montage












● Mit einer Hand das Glas (c) halten und mit der zweiten Hand

Baldachin (p) abschrauben

● Stange (n) und Glas vorsichtig ca. 25cm über das Kabel schieben

● Leuchtmittel (k) wechseln

● Zusammenbau der Leuchte in umgekehrter Reihenfolge


Höhe kürzen



Montage












● Tenir le verre (c) d’une main et desserrer le baldaquin (p) avec la

deuxième main

● Glisser prudemment la tige (n) et le verre à env. 25cm au-dessus

du câble

● Changer la lampe (k)

● Assemblage du luminaire dans l’ordre inverse




g

f

h

h

a

m

n

c

k






d

ø6mm

e

ø60mm

i

b

i

l

p


Assembly











Replace lamp

● Hold the glass (c) with one hand and using your other hand,

screw out canopy (p)

● Slide rod (n) and glass carefully approx. 25 cm over the cable

● Replace lamp (k)

● Assembly of the light in the reverse order


Reduce height



Montaggio



molle (i)








le viti (g)



● Con una mano mantenere il vetro (c) e con la seconda mano

allentare il baldacchino (p)

● Infilare l'asta (n) e il vetro con cautela di circa 25 cm sul cavo

● Sostituire il mezzo luminoso (k)

● Assemblaggio della lampada in ordine inverso





Hängeleuchte Amor AT





Sicherheit











beachten.

Lieferumfang








230-240/12V, 60VA, 50/60Hz






Glas: weiss, gelb oder kristall


Sécurité












Fourniture



● 2 vis (d)





230-240/12V, 60VA, 50/60Hz








a

b

c

d

Safety








objects.











230-240/12V, 60VA, 50/60Hz






Glass: white, yellow or crystal clear


Sicurezza















● 2 vite (d)


Dati tecnici




230-240/12V, 60VA, 50/60Hz








Hängeleuchte Amor AT





Montage



schieben












● Leuchtmittel (o) einsetzen


● Mit einer Hand das Glas (b) halten und mit der zweiten Hand

Baldachin (p) abschrauben

● Stange (q) und Glas vorsichtig ca. 25cm über das Kabel schieben



Höhe kürzen


● Schutzgeflecht (r) ca. 20mm vom Kabelende abstreifen und zu




● Schutzgeflecht (r) und Kabel (n) an Klemme „OUTPUT“ anklemmen

Montage



vers le bas














● Tenir le verre (b) d’une main et desserrer le baldaquin (p) avec la

deuxième main

● Glisser prudemment la tige (q) et le verre à env. 25cm au-dessus

du câble

● Changer la lampe (o)




● Retirer la tresse de protection (r) à env. 20 mm de l’extrémité




● Raccorder la tresse de protection (r) et le câble (n) à la borne

„OUTPUT“

r

l

m

d

n

f

q

n

c

7mm

13mm

Assembly














● Insert lamp (o)

Replace lamp

● Hold the glass (b) with one hand and using your other hand,

screw out canopy (p)

● Slide rod (q) and glass carefully approx. 25 cm over the cable



Reduce height


● Slip off protective fabric (r) approx. 20mm from the cable end and

drill it to a line



● Connect protective fabric (r) and cable (n) on terminal „OUTPUT“

Montaggio







tasselli (c)


di 7mm








● Inserire il mezzo luminoso (o)


● Con una mano mantenere il vetro (b) e con la seconda mano

allentare il baldacchino (p)

● Infilare l'asta (p) e il vetro con cautela di circa 25 cm sul cavo

● Sostituire il mezzo luminoso (o)




● Rimuovere la maglia di protezione (r) circa 20 mm dall’estremità




idoneo

● Bloccare la maglia di protezione (r) e il cavo (n) sul morsetto

"OUTPUT”






k

ø6mm

OUTPUT INPUT

d

j

i

h

g

e

p

b

o

7mm


Hängeleuchte Nomi Living AT





Sicherheit











beachten.

Lieferumfang


● Halteclip (b) ● 2 Dübeln (c)






230-240/12V, 60VA, 50/60Hz




Material: Messing nickel gebürstet


Sécurité












Fourniture


● Attacher-agrafe de retenue (b)

● 2 chevelles (c) ● 2 vis (d)





230-240/12V, 60VA, 50/60Hz








b

c

d

a

Safety








objects.





● Retaining tie-clip (b) ● 2 dowels (c)






230-240/12V, 60VA, 50/60Hz




Material: Nickel brushed


Sicurezza














● Leg-clips di ritegno (b) ● 2 tasselli (c)

● 2 vite (d)


Dati tecnici




230-240/12V, 60VA, 50/60Hz








Hängeleuchte Nomi Living AT





● Hülse (e) abschrauben

Montage

● Hülse (e), Scheibe (f) und Baldachin (g) vorsichtig nach unten

schieben

● Schraube (h) entfernen, Abdeckung (i) entfernen





● Transformator (j) mit Schrauben (d) an Decke befestigen

● Abdeckung (i) montieren

● Baldachin (g) über den Transformator (j) schieben, Scheibe (f) einsetzen

und Hülse (e) aufschrauben

● Gewünschte Höhe einstellen

- Abstand verkürzen: Seil nach oben ziehen

- Abstand vergrößern: Sperre (l) drücken, Seil nach unten ziehen

● Hervorstehendes Seil abschneiden

● Leuchtmittel (m) einsetzen

● Kabel (n) am Seil (o) mit Halteclip (b) fixieren

● Desserrer la douille (e)

Montage

● Glisser prudemment la douille (e), la disque (f) et le baldaquin (g)

vers le bas

● Retirer la vis (h), retirer le couvercle (i)





● Fixer le transformateur (j) à le plafond avec les vis (d)

● Monter le couvercle (i)

● Glisser le baldaquin (g) dans le transformateur (j), insérer la

disque (f) et visser la douille (e)

● Régler à la hauteur souhaitée

Réduire l’intervalle : tirer le câble vers le haut

Agrandir l’intervalle : appuyer sur le dispositif de blocage (l), tirer

le câble vers le bas

● Couper le câble qui dépasse

● Insérer la lampe (m)

● Fixer le câble (n) sur le câble (o) avec attacher-agrafe de

retenue (b)

j

d

b

o

m

e

ø6mm

OUTPUT INPUT

c

k

n

d

i

h

g

f

l

7mm

● Remove sleeve (e)

Assembly

● Carefully slide sleeve (e), washer (f) and canopy (g) downwards

● Remove screw (h), remove cover (i)




● Connect supply line on terminal (k) on terminal „INPUT“

● Fix transformer (j) on the ceiling with the screws (d)

● Assemble the cover (i)

● Push conopy (g) over the transformer (j), insert washer (f) and

screw on sleeve (e)

● Adjust to the desired height

Reducing the distance: Pull rope upwards

Enlarging the distance: Press locking device (l) and pull rope

downwards

● Cut protrude rope

● Insert lamp (m)

● Fix the cable (n) with retaining tie-clip (b) on the rope (o)

● Allentare la boccala (e)

Montaggio

● Spingere con cautela la boccala (e), la rondella (f) e il

baldacchino (g) verso il basso

● Togliere la vite (h) , togliere il coperchio (i)



tasselli (c)


di 7mm


● Fissare al soffitto il trasformatore (j) mediante le viti (d)

● Mintare il coperchio (i)

● Far scorrere il baldacchino (g) sul trasformatore (j), Scheibe (f)

einsetzen e avvitare il manicotto (e)

● Regolare all'altezza prevista

Ridurre la distanza: tirare la corda verso l'alto

Aumentare la distanza: schiacciare lo sblocco (l), tirare la corda

verso il basso

● Tagliare la parte di corda in eccesso

● Inserire il mezzo luminoso (m)

● Fissare i cavo (n) alla corda (o) con Leg-clips di ritegno (b)







Hängeleuchte Keana Living AT





Sicherheit











beachten.

Lieferumfang


● Halteclip (b) ● 2 Dübeln (c)






230-240/12V, 60VA, 50/60Hz






Sécurité












Fourniture


● Attacher-agrafe de retenue (b)






230-240/12V, 60VA, 50/60Hz








b

c

d

a

Safety








objects.





● Retaining tie-clip (b) ● 2 dowels (c)




Description: Low voltage light fitting with a max. rating of

50W, incl. transformer with dimmer

230-240/12V, 60VA, 50/60Hz




Material: Nickel brushed


Sicurezza














● Leg-clips di ritegno (b) ● 2 tasselli (c)

● 2 vite (d)


Dati tecnici




230-240/12V, 60VA, 50/60Hz








Hängeleuchte Keana Living AT





● Hülse (e) abschrauben

Montage

● Hülse (e), Scheibe (f) und Baldachin (g) vorsichtig nach unten

schieben

● Schraube (h) entfernen, Abdeckung (i) entfernen





● Transformator (j) mit Schrauben (d) an Decke befestigen

● Abdeckung (i) montieren

● Baldachin (g) über den Transformator (j) schieben, Scheibe (f) einsetzen

und Hülse (e) aufschrauben



- Abstand vergrößern: Sperre (l) drücken, Seil nach unten ziehen



● Kabel (n) am Seil (o) mit Halteclip (b) fixieren

● Desserrer la douille (e)

Montage

● Glisser prudemment la douille (e), la disque (f) et le baldaquin (g)

vers le bas

● Retirer la vis (h), retirer le couvercle (i)





● Fixer le transformateur (j) à le plafond avec les vis (d)

● Monter le couvercle (i)

● Glisser le baldaquin (g) dans le transformateur (j), insérer la

disque (f) et visser la douille (e)


Réduire l’intervalle : tirer le câble vers le haut

Agrandir l’intervalle : appuyer sur le dispositif de blocage (l), tirer

le câble vers le bas

● Couper le câble qui dépasse

● Insérer la lampe (m)

● Fixer le câble (n) sur le câble (o) avec attacher-agrafe de

retenue (b)

j

d

b

o

m

e

OUTPUT INPUT

k

7mm

● Remove sleeve (e)

Assembly

● Carefully slide sleeve (e), washer (f) and canopy (g) downwards

● Remove screw (h), remove cover (i)




● Connect supply line on terminal (k) on terminal „INPUT“

● Fix transformer (j) on the ceiling with the screws (d)

● Assemble the cover (i)

● Push conopy (g) over the transformer (j), insert washer (f) and

screw on sleeve (e)


Reducing the distance: Pull rope upwards

Enlarging the distance: Press locking device (l) and pull rope

downwards



● Fix the cable (n) with retaining tie-clip (b) on the rope (o)

● Allentare la boccala (e)

Montaggio

● Spingere con cautela la boccala (e), la rondella (f) e il

baldacchino (g) verso il basso

● Togliere la vite (h) , togliere il coperchio (i)



tasselli (c)


di 7mm


● Fissare al soffitto il trasformatore (j) mediante le viti (d)

● Mintare il coperchio (i)

● Far scorrere il baldacchino (g) sul trasformatore (j), Scheibe (f)

einsetzen e avvitare il manicotto (e)


Ridurre la distanza: tirare la corda verso l'alto

Aumentare la distanza: schiacciare lo sblocco (l), tirare la corda

verso il basso


● Inserire il mezzo luminoso (m)

● Fissare i cavo (n) alla corda (o) con Leg-clips di ritegno (b)






c

n

ø6mm

d

i

h

g

f

l


Hängeleuchte Pinguin EB/AB





Sicherheit











beachten.

Lieferumfang


● Glas (c)












Glas: blau, grün oder honiggelb


Sécurité












Fourniture


● Verre (c)



● 2 vis (e)









Verre: bleu, vert ou jaune miel


b

a

c

d

e

Safety








objects.





● Glass (c)







of 50W






Glass: blue, green or honey-coloured


Sicurezza














● Vetro (c)



● 2 vite (e)


Dati tecnici








Vetro: blu, verde o giallo miele


Hängeleuchte Pinguin EB/AB






Montage












● Mit einer Hand das Glas an (A) halten und mit der zweiten Hand

Baldachin an (B) abschrauben

● Stange (k) und Gläser vorsichtig ca. 25cm über das Kabel

schieben

● Leuchtmittel (j) wechseln



Höhe kürzen



Montage












● Tenir le verre d’une main au (A) et desserrer le baldaquin avec la

deuxième main au (B)

● Glisser prudemment la tige (k) et le verre à env. 25cm au-dessus

du câble

● Changer la lampe (j)





g

f

h

h

a

m






d

ø6mm

e

ø60mm

i

B

A

b

l

k

c

j


Assembly











Replace lamp

● Hold the glass with one hand at (A) and using your other hand,

screw out canopy at (B)

● Slide rod (k) and glass carefully approx. 25 cm over the cable

● Replace lamp (j)



Reduce height



Montaggio



molle (i)








le viti (g)



● Con una mano mantenere il vetro alla (A) e con la seconda mano

allentare il baldacchino alla (B)

● Infilare l'asta (k) e il vetro con cautela di circa 25 cm sul cavo

● Sostituire il mezzo luminoso (j)






Hängeleuchte Pinguin AT





Sicherheit




● Jede nicht in der Montageanleitung beschriebene Veränderung am

Hängeleuchte ist verboten. (Gewährleistung)






beachten.

Lieferumfang








230-240/12V, 60VA, 50/60Hz






Glas: blau, grün oder honiggelb


Sécurité












Fourniture



● 2 vis (d)





230-240/12V, 60VA, 50/60Hz






Verre: bleu, vert ou jaune miel


a

b

c

d

Safety








objects.










50W, incl. transformer with dimmer

230-240/12V, 60VA, 50/60Hz






Glass: blue, green or honey-coloured


Sicurezza















● 2 vite (d)


Dati tecnici




230-240/12V, 60VA, 50/60Hz






Vetro: blu, verde o giallo miele


Hängeleuchte Pinguin AT





Montage



schieben












● Leuchtmittel (o) einsetzen


● Mit einer Hand das Glas an (A) halten und mit der zweiten Hand

Baldachin an (B) abschrauben

● Stange (p) und Gläser vorsichtig ca. 25cm über das Kabel schieben



Höhe kürzen






● Schutzgeflecht (q) und Kabel (n) an Klemme „OUTPUT“ anklemmen

Montage



vers le bas












● Insérer la lampe (o)


● Tenir le verre d’une main au (A) et desserrer le baldaquin avec la

deuxième main au (B)

● Glisser prudemment la tige (o) et le verre à env. 25cm au-dessus

du câble

● Changer la lampe (o)




● Retirer la tresse de protection (q) à env. 20 mm de l’extrémité du

câble et la torsader en un câble




„OUTPUT“

q

l

m

d

n

f

p

n

c

7mm

13mm

Assembly














● Insert lamp (o)

Replace lamp

● Hold the glass with one hand at (A) and using your other hand,

screw out canopy at (B)

● Slide rod (p) and glass carefully approx. 25 cm over the cable



Reduce height







Montaggio







tasselli (c)


di 7mm








● Inserire il mezzo luminoso (o)


● Con una mano mantenere il vetro alla (A) e con la seconda mano

allentare il baldacchino alla (B)

● Infilare l'asta (p) e il vetro con cautela di circa 25 cm sul cavo

● Sostituire il mezzo luminoso (o)








idoneo


"OUTPUT”






k

ø6mm

OUTPUT INPUT

B

A

d

j

i

h

g

e

b

o

7mm


Hängeleuchte Juno 1 Uno





Sicherheit











beachten.

Lieferumfang







inkl. elektronischer Transformator

230-240/12V,70VA, 50/60Hz


Anschluss: 3x1,5 2


Material: Messing perlverchromt


Zubehör




Sécurité












Fourniture



● 4 vis (d)




incl. transformateur de sécurité électronique

230-240/12V, 70VA, 50/60Hz


Raccordement: 3x1,5 2


Matériau: Laiton chromé perle


Accessoires




b

c

d

a

Safety








objects.










50W, incl. electronic safety transformer

230-240/12V, 70VA, 50/60Hz


Connection: 3x1,5 2


Material: Brass pearl chrome-plated


Accessories




Sicurezza















● 4 vite (d)


Dati tecnici



elettronico 230-240/12V, 70VA, 50/60Hz


Raccordo: 3x1,5 2


Materiale: Ottone cromato perla


Accessori




Hängeleuchte Juno 1 Uno





● Schrauben (e) lösen

Montage

● Oberteil (f) abnehmen, Steckverbindung (g) lösen

● Bohrungen anzeichnen, bohren (Bohrer ø6mm) und Dübel (c) setzen

● Zuleitung durch eine der beiden Ösen (h) führen

● Unterteil (i) mit den Schrauben (d) festschrauben

● Abdeckung (j) mit Schraubenzieher (k) entfernen

● Zuleitung kürzen und ca. 7mm abisolieren

● Zuleitung anklemmen

● Abdeckung (j) aufstecken

● Steckverbindung (g) wieder herstellen

● Oberteil (f) mit den Schrauben (e) befestigen

● Leuchtmittel (l) einsetzen

● Glas bzw. Glaskombination montieren

- Mutter (o) in Glas 2 (n) einsetzen und Mutter (b) aufschrauben

- Glas 1 (m) auf Leuchte aufsetzen und Glas 2 (n) vorsichtig aufschrauben

Glaskombination - Leuchtmittel wechseln

● Glas 2 (n) abschrauben - dabei Glas 1 (m) mit der anderen Hand

halten

● Glas 1 (m) abnehmen

● Leuchtmittel (l) wechseln

● Glas 1 (m) auf Leuchte aufsetzen und Glas 2 (n) vorsichtig aufschrauben


Höhe verstellen



● Kabel (q) nachziehen und durch Schraube (p) wieder klemmen


● Desserrer les vis (e)

Montage

● Retirer la partie supérieure (f), desserrer le connecteur (g)

● Marquer le trou, percer (mèche ø6mm) et placer la cheville (c)

● Introduire la conduite d’alimentation à travers l’oeillet (h)

● Visser la partie inférieure (i) avec les vis (d)

● Retirer le couvercle (j) avec le tournevis(k)

● Raccourcir et dénuder la conduite d’alimentation de environ 7mm

● Brancher la conduite d’alimentation


● Relier à nouveau le connecteur (g)

● Fixer la partie supérieure (f) avec les vis (e)

● Insérer la lampe (l)

● Monter la verre ou la combinaison de verre

- Placer l’écrou (o) dans le verre 2 (l) et visser l’écrou (b) par

dessus

- Placer le verre 1 (m) sur la lampe et visser avec précaution le

verre 2 (n)

Combinaison de verre - changer la lampe

● Desserrer la verre 2 (n) - tenir pendant ce temps le verre 1 (m)


● Retirer la verre 1 (m)

● Changer la lampe (l)

● Placer le verre 1 (m) sur la lampe et visser avec précaution le

verre 2 (n)

● Desserrer la vis (e)

Régler la hauteur


● Desserrer la vis (p)

● Resserrer la cablè (q) et serrer avec la vis (p)


c

d

f

e

m

n

k

i

● Loosen screws (e)

Assembly

● Take off the upper part (f), loosen the connection (g)

● Mark drilling place, drill the hole (drill ø 6mm) and insert dowel (c)

● Insert supply line through one of the two eyes (h)

● Screw on base part (i) with screw (d)

● Remove cover (j) with a screw driver (k)

● Cut and strip of supply line approx. 7mm

● Connect supply line


● Restore the connection (g)

● Fix the upper part (f) with the screws (e)

● Insert lamp (l)

● Assemble glass resp. glass combination

- Insert nut (o) in the glass 2 (n) and screw on the nut (b)

- Place glass 1 (m) onto the lamp and carefully screw on glass 2 (n)

Glass combination - replace lamp

● Screw off glass 2 (n) - while holding glass 1 (m) with the other

hand

● Remove glass 1 (m)

● Replace lamp (l)

● Place glass 1 (m) onto the lamp and carefully screw on glass 2 (n)


Adjust height



● Retighten the cable (q) and clamp again with screw (p)

● Fix the upper part (f) with the screw (e)

● Allentare le viti (e)

Montaggio

● Asportare il parte superiore (f), allentare collegamento a spina (g)


tasselli (c)

● Far passare il cavo di alimentazione attraverso uno dei due fori (h)

● Fissare il parte più inferiore (i) mediante le viti (d)

● Togliere il coperchio (j) con un cacciavite (k)

● Accorciare e isolare il cavo di alimentazione ad una lunghezza

di 7mm

● Collegare il cavo di alimentazione


● Ricreare collegamento a spina (g)

● Fissare il parte superiore (f) mediante le viti (e)

● Inserire il mezzo luminoso (l)

● Montare il vetro o il combinatione di vetro

- Inserire il dado (o) nel vetro 2 (n) e avvitare il dado (b)

- Applicare il vetro 1 (m) sulla luce e avvitare con attenzione il

vetro 2 (n)

Combinazione di vetro - sostituire il mezzo luminoso

● Allentare il vetro 2 (n - tenere il vetro 1 (m) con l’altra mano

● Poggiare il vetro 1 (m)

● Inserire/sostituire il mezzo luminoso (l)

● Applicare il vetro 1 (m) sulla luce e avvitare con attenzione il

vetro 2 (n)


Avvitare l'altezza

● Asportare il parte superiore (f), sconnessione il collegamento (g)

● Allentare le viti (p)

● Stringere il cavo (q) e serrare mediante la vite (p)







ø6mm

j

p

q

l

b

o

L N

h

j

g


Hängeleuchte Juno 1 Duo





Sicherheit











beachten.

Lieferumfang


● 2 Muttern (b) ● 4 Dübeln (c)




Beschreibung: Niedervoltleuchte bis max. 2x50W,


230-240/12V, 105VA, 50/60Hz





Glas: gelb, weiss oder kristallklar


Zubehör




Sécurité












Fourniture


● 2 ecrous (b) ● 4 chevelles (c)

● 4 vis (d)



Description: Luminaire à bas voltage jusqu’à max. 2x50W,


230-240/12V, 105VA, 50/60Hz






Accessoires




c

d

a

b

Safety








objects.





● 2 nuts (b) ● 4 dowels (c)





2x50W, incl. electronic safety transformer

230-240/12V, 105VA, 50/60Hz






Accessories




Sicurezza














● 2 dadi (b) ● 4 tasselli (c)

● 4 vite (d)


Dati tecnici

Descrizione: Lampada a voltaggio basso regolabile fino ad

un massimo di 2x50W, incl. trasformatore







Accessori




Hängeleuchte Juno 1 Duo






Montage












● Gläser bzw. Glaskombinationen montieren




● Glas 2 (n) abschrauben - dabei Glas 1 (m) mit der anderen

Hand halten



● Glas 1 (m) auf Leuchte aufsetzen und Glas 2 (n) vorsichtig

aufschrauben





● Kabel (q) nachziehen und durch Schraube (p)

wieder klemmen



Montage


● Marquer le trou, percer (mèche ø6mm) et placer la

cheville (c)




● Raccourcir et dénuder la conduite d’alimentation de

environ 7mm






● Monter le verres ou le combinaisons de verre

- Placer l’écrou (o) dans le verre 2 (n) et visser l’écrou (b) par

dessus


verre 2 (n)







verre 2 (n)







d

g

c

i

k

p

q

l

o

m

b

n


Assembly












● Assemble glasses resp. glass combinations


- Place glass 1 (m) onto the lamp and carefully screw on

glass 2 (n)


● Screw off glass 2 (n) - while holding glass 1 (m) with the

other hand



● Place glass 1 (m) onto the lamp, insert the ring (l) and

carefully screw on glass 2 (n)


Adjust height






Montaggio

● Asportare il parte superiore (f), allentare collegamento a

spina (g)

● Contrassegnare e praticare entrambi i fori di ø6mm e

inserire i tasselli (c)

● Far passare il cavo di alimentazione attraverso uno dei due

fori (h)



● Accorciare e isolare il cavo di alimentazione ad una

lunghezza di 7mm






● Montare i vetri o le combinationi di vetro



vetro 2 (n)






vetro 2 (n)












f

h

e

j

ø6mm

L N

j


Hängeleuchte Juno 1 Tres





Sicherheit











beachten.

Lieferumfang

● Hängeleuchte mit 2 Transformatoren (a)

● 3 Muttern (b) ● 4 Dübeln (c)





inkl. 2 elektronischen Transformatoren

230-240/12V, 105VA, 50/60Hz






Zubehör




Sécurité












Fourniture


● 3 ecrous (b) ● 4 chevelles (c)

● 4 vis (d)




incl. 2 transformateurs de sécurité électronique

230-240/12V, 105VA, 50/60Hz






Accessoires




c

d

b

a

b

Safety








objects.





● 3 nuts (b) ● 4 dowels (c)





3x50W, incl. 2 electronic safety transformers

230-240/12V, 105VA, 50/60Hz






Accessories




Sicurezza














● 3 dadi (b) ● 4 tasselli (c)

● 4 vite (d)


Dati tecnici


un massimo di 3x50W, incl. 2 trasformatori







Accessori




Hängeleuchte Juno 1 Tres






Montage

● Oberteil (f) abnehmen, Steckverbindungen (g) lösen








● Steckverbindungen (g) wieder herstellen



● Gläser bzw. Glaskombinationen montieren




● Glas 2 (n) abschrauben - dabei Glas 1 (m) mit der

anderen Hand halten



● Glas 1 (m) auf Leuchte aufsetzen und Glas 2 (n)

vorsichtig aufschrauben





● Kabel (q) nachziehen und durch Schraube (p)




Montage

● Retirer la partie supérieure (f), desserrer les

connecteurs (g)


cheville (c)



● Retirer le couvercle (j) avec le tournevis (k)


environ 7mm



● Relier à nouveau les connecteurs (g)




- Placer l’écrou (o) dans le verre 2 (n) et visser l’écrou (b) par

dessus


verre 2 (n)







verre 2 (n)







e

d

c

q

l

b

o

i

k


Assembly

● Take off the upper part (f), loosen the connections (g)








● Restore the connections (g)





- Place glass 1 (m) onto the lamp and carefully screw on

glass 2 (n)


● Screw off glass 2 (n) - while holding glass 1 (m) with the

other hand



● Place glass 1 (m) onto the lamp and carefully screw on

glass 2 (n)


Adjust height






Montaggio


spina (g)







di 7mm









vetro 2 (n)






vetro 2 (n)












h

j

ø6mm

p

m

n

j

L N

f

g


Hängeleuchte Ceres Uno





Sicherheit











beachten.

Lieferumfang


● Glas(b) ● 4 Dübeln (c)






230-240/12V, 70VA, 50/60Hz






Sécurité












Fourniture



● 4 vis (d)





230-240/12V, 70VA, 50/60Hz






a

b

c

d

Safety








objects.










50W, incl. electronic safety transformer

230-240/12V, 70VA, 50/60Hz






Sicurezza














● Vetro(b) ● 4 tasselli (c)

● 4 vite (d)


Dati tecnici









Hängeleuchte Ceres Uno






Montage











● Alle drei Haltestangen (l) ausschrauben


● Glas (b) aufsetzen und mit den drei Haltestangen (l) befestigen





● Kabel (o) nachziehen und durch Schraube (n) wieder klemmen



Montage

















● Desserrer la vis (n)



c

d

o

l

m

b

k

i


Assembly











● Remove all three fixing rods (l)


● Attach glass (b) and secure it with the three fixing rods (l)


Adjust height






Montaggio



tasselli (c)





di 7mm











● Allentare le viti (n)








h

n

ø6mm

L N

j

j

g

f

e


Hängeleuchte Ceres Duo





Sicherheit











beachten.

Lieferumfang


● 2 Gläser (b) ● 4 Dübeln (c)






230-240/12V, 105VA, 50/60Hz






Sécurité












Fourniture


● 2 verres (b) ● 4 chevelles (c)

● 4 vis (d)





230-240/12V, 105VA, 50/60Hz






c

d

a

b

Safety








objects.





● 2 glasses (b) ● 4 dowels (c)





2x50W, incl. electronic safety transformer

230-240/12V, 105VA, 50/60Hz






Sicurezza














● 2 vetri (b) ● 4 tasselli (c)

● 4 vite (d)


Dati tecnici









Hängeleuchte Ceres Duo






Montage











● Gläser montieren:

- Alle drei Haltestangen (l) ausschrauben

- Leuchtmittel (m) einsetzen

- Glas (b) aufsetzen und mit den drei

Haltestangen (l) befestigen





● Kabel (o) nachziehen und durch Schraube (n)




Montage

● Retirer la partie supérieure (f), desserrer le

connecteur (g)


cheville (c)





environ 7mm





● Monter le verres:

- Dévisser les trois barres d’appui (j)

- Insérer la lampe (k)

- Poser le verre (c) et fixer avec les trois barres

d’appui (j)







e

d

g

c

ø6mm

i

n

o

l

m

b

L N


Assembly











● Assemble glasses:

- Remove all three fixing rods (l)

- Insert lamp (m)

- Attach glass (b) and secure it with the three fixing rods (l)


Adjust height






Montaggio



tasselli (c)





di 7mm





● Montare i vetri:

- Svitare tutte le tre aste di tenuta (j)

- Inserire il mezzo luminoso (k)

- Applicare il vetro (c) e fissarlo mediante le tre aste di tenuta (j)












j

j

h

f

k


Hängeleuchte Ceres Tres





Sicherheit











beachten.

Lieferumfang

● Hängeleuchte mit 2 Transformatoren (a)

● 3 Gläser (b) ● 4 Dübeln (c)






230-240/12V, 105VA, 50/60Hz






Sécurité












Fourniture

● Luminaire suspendu avec 2 transformateurs (a)


● 4 vis (d)





230-240/12V, 105VA, 50/60Hz






c

d

b

a

b

Safety








objects.




● Pendant lamp with 2 transformers (a)

● 3 glasses (b) ● 4 dowels (c)






230-240/12V, 105VA, 50/60Hz






Sicurezza













● Lampada a sospensione con 2 trasformatori (a)

● 3 vetri (b) ● 4 tasselli (c)

● 4 vite (d)


Dati tecnici









Hängeleuchte Ceres Tres






Montage












- Alle dr-ei Haltestangen (l) ausschrauben


- Glas (b) aufsetzen und mit den drei Haltestangen (l) befestigen





● Kabel (o) nachziehen und durch Schraube (n) wieder

klemmen



Montage

● Retirer la partie supérieure (f), desserrer le

connecteur (g)


cheville (c)





environ 7mm






- Dévisser les trois barres d’appui (j)

- Insérer la lampe (k)

- Poser le verre (c) et fixer avec les trois barres

d’appui (j)







d

e

c

ø6mm

o

i

m

b

l

k

L N


Assembly














- Attach glass (b) and secure it with the three fixing

rods (l)


Adjust height






Montaggio


spina (g)



● Far passare il cavo di alimentazione attraverso uno dei due

fori (h)



● Accorciare e isolare il cavo di alimentazione ad una







- Svitare tutte le tre aste di tenuta (j)

- Inserire il mezzo luminoso (k)

- Applicare il vetro (c) e fissarlo mediante le tre aste di tenuta (j)












j

h

n

j

f

g


Hängeleuchte Jaris 1 Uno





Sicherheit











beachten.

Verpackung 1:

● Balken mit Transformator (a)

Lieferumfang

● 4 Dübeln (b) ● 4 Schrauben (c)

Verpackung 2:

● Hängeleuchte (d) ● 2 Stifte (e)

● Mutter (f)





230-240/12V, 70VA, 50/60Hz

Längen: 600 bis 1200mm; kürzbar





Zubehör




Sécurité












Emballage 1:

● Barres avec transformateur (a)

Fourniture


Emballage 2:

● Luminaire suspendu (d) ● 2 chevilles(e)

● Ecrou (f)





230-240/12V, 70VA, 50/60Hz

Longueur: 600 jusqu’à 1200mm; réductible





Accessoires




a

e

d

f

b

c

Safety








objects.



Packaging 1:

● Beam with transformer (a)


● 4 dowels (b) ● 4 dowels (c)

Packaging 2:

● Pendant lamp (d) ● 2 pins (e)

● Nut (f)




of 50W, incl. electronic safety transformer

230-240/12V, 70VA, 50/60Hz

Lengths: 600 to 1200mm; can be shortened





Accessories




Sicurezza












Imballaggio 1:

● Trave con trasformatore (a)


● 4 tasselli (c) ● 4 vite (d)


● Lampada a sospensione (d) ● 2 perni (e)

● Dado (f)


Dati tecnici




Lunghezza: 600 fino 1200mm; riducibile





Accessori




Hängeleuchte





● Schrauben (g) lösen

Montage

● Oberteil (h) abnehmen, Steckverbindung (i) lösen

● Bohrungen anzeichnen, bohren (Bohrer ø6mm) und Dübel (b)

setzen

● Zuleitung durch eine der beiden Ösen (j) führen

● Unterteil (k) mit den Schrauben (c) festschrauben

● Abdeckung (l) mit Schraubenzieher (m) entfernen

● Zuleitung kürzen, ca. 7mm abisolieren und anklemmen

● Abdeckung (l) aufstecken

● Steckverbindung (i) wieder herstellen

● Oberteil (h) mit den Schrauben (g) befestigen

Leuchten montieren

● Seile (n) in beide Adapter (o) einführen und Stifte (e)

einsetzen

- Seile (n) dürfen sich nicht kreuzen

● Mutter (f) entfernen und Leuchtmittel (p) einsetzen


- Mutter (s) in Glas 2 (r) einsetzen und Mutter (f) aufschrauben

- Glas 1 (q) auf Leuchte aufsetzen und Glas 2 (r) vorsichtig aufschrauben

● Seile (n) ausrichten


● Glas 2 (r) abschrauben - dabei Glas 1 (q) mit der anderen Hand

halten

● Glas 1 (q) abnehmen und Leuchtmittel (p) wechseln

● Glas 1 (q) auf Leuchte aufsetzen und Glas 2 (r) vorsichtig aufschrauben

Seillänge kürzen

● Beide Schrauben (u) aus Klemmstück (t) entfernen

● Seile (n) herausnehmen

● Seile (n) auf beiden Seiten des Klemmstücks (t) gleich lang kürzen

● Seile (n) wieder einsetzen und mit den Schrauben (u) klemmen



Montage

● Retirer la partie supérieure (f), desserrer les connecteurs (g)






et brancher la conduite d’alimentation




Monter la luminaire

● Insérer le câble (n) dans l’adaptateur (o) et utiliser la cheville (e) -

les câbles (n) ne doivent pas se croiser

● Retirer la vis (f) et insérer la lampe (p)


- Placer l’écrou (o) dans le verre 2 (r) et visser l’écrou (b) par

dessus

- Placer le verre 1 (q) sur la lampe et visser avec précaution le

verre 2 (r)

● Aligner les câbles (n)


● Desserrer la verre 2 (r) - tenir pendant ce temps le verre 1 (q)


● Retirer la verre 1 (q) et changer la lampe (p)

● Placer le verre 1 (q) sur la lampe et visser avec précaution le

verre 2 (r)

Raccourcir la longueur de câble

Jaris 1 Uno

● Desserrer les deux vis (u) de l’élément de serrage (t)

● Retirer le câble (n)

● Raccourcir à la même longueur le câble (n) au niveau des deux

côtés de l’élément de serrage (t)

● Insérer à nouveau le câble (n) dans le trou et le fixer à l’aide d’une

vis (u) - les câbles (n) ne doivent pas se croiser

c

h

ø6mm

e

o

n u

q

r

b

k






k

L N

t

s

j

j

k

i

g

p

f


Assembly






● Cut, strip of supply line approx. 7mm and connect supply line




Assemble light

● Introduce cable (n) in adapter (o) and insert pin (e) - the cables (h)

must not cross

● Remove nut (f) an insert lamp (p)


- Insert nut (s) in the glass 2 (r) and screw on the nut (f)

- Place glass 1 (q) onto the lamp, insert the ring (l) and carefully

screw on glass 2 (r)

● Align cables (n)


● Screw off glass 2 (r) - while holding glass 1 (q) with the other hand

● Remove glass 1 (q) and replace lamp (p)

● Place glass 1 (q) onto the lamp, insert the ring (l) and carefully


Shortening cable length

● Remove both screws (u) from the clamping piece (t)

● Remove cables (n)

● Cut the cables (n) on both sides of the clamping piece (t) to the

same length

● Re-introduce cables (n) in the bore and clamp with screw (u)

- the cables (n) must not cross


Montaggio



tasselli (c)





di 7mm e collegare il cavo di alimentazione




Montare la lampada

● Introdurre la corda (n) nell'adattatore (o) e applicare il perno (e) -

le corde (n) non devono incrociarsi

● Togliere il dado (f) Inserire il mezzo luminoso (p)


- Inserire il dado (s) nel vetro 2 (r) e avvitare il dado (f)

- Applicare il vetro 1 (q) sulla luce e avvitare mediante attenzione

il vetro 2 (r)

● Orientare le corde (n)


● Allentare il vetro 2 (r) - tenere il vetro 1 (q) con l’altra mano

● Poggiare il vetro 1 (q) e inserire/sostituire il mezzo luminoso (p)

● Applicare il vetro 1 (q) sulla luce e avvitare con attenzione il

vetro 2 (r)

Saccorciare la lunghezza della corda

● Rimuovere le due viti (u) dal bloccaggio (t)

● Estrarre la corda (n)

● Tagliare la corda (n) alla stessa lunghezza su entrambi i lati del

bloccaggio (t)

● Reinserire la corda (n) nel foro e fissare mediante la vite (u)

- le corde (n) non devono incrociarsi


Hängeleuchte Jaris 1 Duo





Sicherheit











beachten.

Verpackung 1:

● Balken mit Transformator (a)

Lieferumfang


Verpackung 2 (2 Stück):







230-240/12V, 105VA, 50/60Hz






Zubehör




Sécurité












Emballage 1:


Fourniture


Emballage 2 (2 pièces):


● Ecrou (f)





230-240/12V, 105VA, 50/60Hz






Accessoires




b

c

a

e

d

f

Safety








objects.



Packaging 1:




Packaging 2 (2 pieces):


● Nut (f)




of 2x50W, incl. electronic safety transformer

230-240/12V, 105VA, 50/60Hz

Lengths: 600 to 1200mm; can be shortened





Accessories




Sicurezza
















Imballaggio 2 (2 pezzi):


● Dado (f)


Dati tecnici









Accessori




Hängeleuchte Jaris 1 Duo






Montage



setzen









● Seile (n) in beide Adapter (o) einführen und Stifte (e) einsetzen









halten










Montage

















dessus


verre 2 (r)







verre 2 (r)








c

g

ø6mm

i

e

n u

q

r

b

k

k

j

l

t

h

s

p

f


Assembly











● Introduce cable (n) in adapter (o) and insert pin (e) - the

cables (h) must not cross


● Assemble glasse resp. glass combination


- Place glass 1 (q) onto the lamp, insert the ring (l) and

carefully screw on glass 2 (r)











same length




Montaggio



tasselli (c)













● Montare il vetro o la combinatione di vetro


- Applicare il vetro 1 (q) sulla luce e avvitare con attenzione il

vetro 2 (r)






vetro 2 (r)













L N

o

j


Hängeleuchte Jaris 1 Tres





Sicherheit











beachten.

Verpackung 1:

Lieferumfang

● Balken mit 2 Transformatoren (a)


Verpackung 2 (3 Stück):





Beschreibung: Niedervoltleuchte bis max. 3x50W, kürzbar,


230-240/12V, 105VA, 50/60Hz





Glas: gelb, weiss oder kristallklar


Zubehör




Sécurité












Emballage 1:


Fourniture


Emballage 2 (3 pièces):


● Ecrou (f)





230-240/12V, 105VA, 50/60Hz






Accessoires




a

e

b

c

d

f

Safety








objects.



Packaging 1:




Packaging 2 (3 pieces):


● Nut (f)



Description: Low voltage light fitting with a max. rating, of


230-240/12V, 105VA, 50/60Hz

Lengths: 600 to 1200mm, can be shortened





Accessories




Sicurezza
















Imballaggio 2 (3 pezzi):


● Dado (f)


Dati tecnici









Accessori




Hängeleuchte Jaris 1 Tres






Montage



setzen









● Seile (n) in beide Adapter (o) einführen und Stifte (e)

einsetzen









halten










Montage

















dessus


verre 2 (r)







verre 2 (r)








c

i

g

b

ø6mm

e

n u

q

r

k

k

L N

t

s

j

p

f


Assembly


● Mark drilling place, drill the hole (drill ø 6mm) and insert

dowel (c)









● Introduce cable (n) in adapter (o) and insert pin (e) - the cables (h)

must not cross


● Assemble glasse resp. glass combination


- Place glass 1 (q) onto the lamp, insert the ring (l) and carefully












same length




Montaggio



tasselli (c)













● Montare il vetro o la combinatione di vetro


- Applicare il vetro 1 (q) sulla luce e avvitare con attenzione il

vetro 2 (r)






vetro 2 (r)













l

j

h

o

i


Hängeleuchte Aura G9 EB/AB





Sicherheit











beachten.

Lieferumfang


● Glas (c)






Beschreibung: Hochvoltleuchte bis max. 40W


Schutzklasse: I




Leuchtmittel: G9 / QT14

Sécurité












Fourniture


● Verre (c)



● 2 vis (e)



Description: Luminaire à ‘haute voltage jusqu’à max. 40W


Catégorie de protection: I




Lampe: G9 / QT14

b

a

c

d

e

Safety








objects.





● Glass (c)






Description: High voltage light fitting with a max. rating

of 40W


Class of protection: I




Lamp: G9 / QT14

Sicurezza














● Vetro (c)



● 2 vite (e)


Dati tecnici

Descrizione: Lampada a voltaggio alto regolabile fino ad

un massimo di 40W


Classe di protezione: I




Mezzo luminoso: G9 / QT14

Hängeleuchte Aura G9 EB/AB






Montage


● Schutzleiter an Klemme (n) anklemmen














Höhe kürzen



Montage


● Brancher le conducteur de protecion à la borne (n)
















g

f

h

b

h

a

m

i

d

ø6mm

j

e

l

j

k

c


Assembly


● Connect grounding cable on terminal (n)














Reduce height



Montaggio


● Collegare il cavo di conduttore di protezione sul morsetto (n)


molle (i)









le viti (g)












ø60mm

n

n


Hängeleuchte Ceres G9 EB/AB





Sicherheit











beachten.

Lieferumfang


● Glas (c)










Material: Messing verchromt, vergoldet oder perlverchromt


Sécurité












Fourniture


● Verre (c)



● 2 vis (e)







Matériau: Laiton chromé, doré ou chromé perle ou


b

a

c

d

e

Safety








objects.





● Glass (c)







of 40W




Material: Brass chrome-plated, gold-plated or pearl

chrome-plated


Sicurezza














● Vetro (c)



● 2 vite (e)


Dati tecnici






Materiale: Ottone cromato, dorato o cromato perla


Hängeleuchte Ceres G9 EB/AB






Montage
















Höhe kürzen



Montage


















g

f

h

b

h

a

m

i


Assembly
















Reduce height



Montaggio




molle (i)









le viti (g)












d

ø6mm

e

ø60mm

j

n

n

l

j

k

c


Hängeleuchte Juno Living G9





Sicherheit











beachten.

Lieferumfang

● Hängeleuchte (a) ● Mutter (b)

● Ring (c) ● 2 Dübeln (d)

● 2 Schrauben (e) ● Halteclip (f)

● Glaskombination, bestehend aus:

● Glas 1 (g) ● Glas 2 (h)

● Mutter (i)




Länge: 1500mm; kürzbar






Sécurité












Fourniture

● Luminaire suspendu (a) ● Ecrou (b)

● Boucle (c) ● 2 chevelles (d)

● 2 vis (e) ● Attacher-agrafe de retenue (f)

● Combinaison de verre, est composé de :

● Verre 1 (g) ● Verre 2 (h)

● Ecrou (i)







Matériau: Laiton nickel brossé


f

a

g

b

i

d

e

c

h

Safety








objects.




● Pendant lamp (a) ● Nut (b)

● Ring (c) ● 2 dowels (d)

● 2 screws (e) ● Retaining tie-clip (f)

● Glass combination, consisting of:

● Glass element 1 (g) ● Glass element 2 (h)

● Nut (i)




of 40W




Material: Brass nickel brushed


Sicurezza













● Lampada a sospensione (a) ● Dato (b)

● Anello (c) ● 2 tasselli (d)

● 2 vite (e) ● Leg-clips di ritegno (f)

● Combinazione di vetro, composto di:

● Vetor 1 (g) ● Vetro 2 (h)

● Dato (i)


Dati tecnici






Materiale: Ottone nichelio spazzolato


Hängeleuchte Juno Living G9





Montage

● Schrauben (j) lockern, Befestigungsbügel (k) abnehmen

● Mit Hilfe des Befestigungsbügels (k) beide Bohrungen anzeichnen


● Befestigungsbügel (k) durch zwei Schrauben (e) befestigen


● Zuleitung an Klemme (l) anklemmen

● Schutzleiter an Klemme (m) anklemmen

● Aufbaubaldachin (n) aufsetzen und durch Schrauben (j) fixieren

● Kabel (p) am Seil (o) mit Halteclip (f) fixieren

● Mutter (b) entfernen

● Leuchtmittel (q) einsetzen

● Mutter (i) in Glas 2 (h) einsetzen und Mutter (b) aufschrauben

● Glas 1 (g) auf Leuchte aufsetzen, Ring einlegen (c) und Glas 2 (h)



● Glas 2 (h) abschrauben - dabei Glas 1 (g) mit der anderen Hand

halten

● Glas 1 (g) abnehmen

● Leuchtmittel (q) wechseln

● Glas 1 (g) auf Leuchte aufsetzen, Ring einlegen (c) und Glas 2 (h)


Höhe kürzen



- Abstand vergrößern: Sperre (r) drücken, Seil nach unten ziehen


Montage

● Desserrer les vis (j) - retirer la bride de fixation (k)

● Marquer les deux trous à l’aide du la bride de fixation (k)


● Fixer la bride de fixation (k) à l’aide de deux vis (e)


environ 7mm

● Brancher la conduite d’alimentation à la borne (l)

● Brancher le conducteur de protecion à la borne (m)

● Poser le baldaquin extérieur (n) et fixer avec deux vis (j)

● Fixer le câble (p) sur le câble (o) avec attacher-agrafe de

retenue (f)

● Retirer l’écrou (b)

● Insérer la lampe (q)

● Placer l’écrou (i) dans le verre 2 (h) et visser l’écrou (b) par dessus

● Placer le verre 1 (g) sur la lampe, disposer la boucle (c) et visser

avec précaution le verre 2 (h)


● Desserrer la verre 2 (h) - tenir pendant ce temps le verre 1 (g)


● Retirer la verre 1 (g)

● Changer la lampe (q)

● Placer le verre 1 (g) sur la lampe, disposer la boucle (h) et visser

avec précaution le verre 2 (h)



- Réduire l’intervalle: tirer le câble vers le haut

- Agrandir l’intervalle: appuyer sur le dispositif de blocage (r),

tirer le câble vers le bas

● Couper la partie du câble qui dépasse

f

b

i

d

j k

e

l

n

b

Assembly

● Loosen screws (j), remove fixing bracket (k)

● Using the fixing bracket (k), mark both drilling holes


● Attach fixing bracket (k) with two screws (e)


● Connect supply line on terminal (l)

● Connect grounding cable on terminal (m)

● Install surface-mounted canopy (n) and fix it using both screws (j)

● Remove nut (b)

● Insert lamp (q)

● Insert nut (i) in the glass 2 (h) and screw on the nut (b)

● Place glass 1 (g) onto the lamp, insert the ring (c) and carefully

screw on glass 2 (h)

Replace lamp

● Screw off glass 2 (h) - while holding glass 1 (g) with the other

hand

● Remove glass 1 (g)

● Replace lamp (q)

● Place glass 1 (g) onto the lamp, insert the ring (c) and carefully

screw on glass 2 (h)

Reduce height


- Reducing the distance: Pull rope upwards

- Enlarging the distance: Press locking device (r) and pull rope

downwards


Montaggio

● Allentare le viti (j) - asportare la staffa di fissaggio (k)

● Contrassegnare entrambi i fori mediante la staffa di fissaggio (k)


● Bloccare la staffa di fissaggio (k) mediante due viti (e)


di 7mm

● Collegare il cavo di alimentazione sul morsetto (l

● Collegare il cavo di conduttore di protezione sul morsetto (m)

● Poggiare il baldacchino montato (n) e fissarlo mediante entrambe

le viti (j)

● Fissare i cavo (p) alla corda (o) con Leg-clips di ritegno (f)

● Togliere il dado (b)

● Inserire il mezzo luminoso (q)

● Inserire il dado (i) nel vetro 2 (h) e avvitare il dado (e)

● Applicare il vetro 1 (g) sulla luce, inserire l’anello (c) e avvitare

con attenzione il vetro 2 (h)


● Allentare il vetro 2 (h) - tenere il vetro 1 (g) con l’altra mano

● Poggiare il vetro 1 (g)

● Inserire/sostituire il mezzo luminoso (q)

● Applicare il vetro 1 (g) sulla luce, inserire l’anello (h) e avvitare

con attenzione il vetro 2 (h)



- Ridurre la distanza: tirare la corda verso l'alto

- Aumentare la distanza: schiacciare lo sblocco (r), tirare la

corda verso il basso







p

q

h

ø6mm

c

r

m

o

g


Hängeleuchte Ceres Tres G9





Sicherheit






● Leuchtmittel, Lampenfassung und Adapter werden im Betrieb

heiss. Daher ist bei der Montage ein Mindestabstand zu brennbaren




beachten.

Lieferumfang

● Hängeleuchte (a) ● 3 Gläser (b)

● 4 Dübeln (c) ● 4 Schrauben (d)



Beschreibung: Hochvoltleuchte bis max. 3x40W

Länge: 1500mm, kürzbar






Sécurité












● Luminaire suspendu (a)

Fourniture


● 4 vis (d)



Description: Luminaire à ‘haute voltage jusqu’à max.

3x40W







c

d

b

a

b

Safety








objects.




● Pendant lamp (a) ● 3 glasses (b)

● 4 dowels (c) ● 4 screws (d)




of 3x40W







Sicurezza













● Lampada a sospensione (a) ● 3 vetri (b)



Dati tecnici


un massimo di 3x40W







Hängeleuchte Ceres Tres G9






● Oberteil (f) abnehmen

Montage


● Zuleitung (g) durch eine der beiden Ösen (h) führen


● Zuleitung (g) kürzen und ca. 7mm abisolieren

● Zuleitung (g) an Klemme (j) anklemmen

Auf den Schutzleiter achten !



- Alle drei Haltestangen (l) ausschrauben


- Glas (b) aufsetzen und mit den drei Haltestangen (l) befestigen


● Oberteil (f) abnehmen



● Kabel (o) nachziehen und durch Schraube (n)




Montage

● Retirer la partie supérieure (f)


cheville (c)

● Introduire la conduite d’alimentation (g) à travers

l’oeillet (h)


● Raccourcir et dénuder la conduite d’alimentation (g)

de environ 7mm

● Brancher la conduite d’alimentation (g) à la borne (j)

Faire attention au conducteur de protecion !



- Dévisser les trois barres d’appui (l)

- Insérer la lampe (m)

- Poser le verre (b) et fixer avec les trois barres

d’appui (l)


● Retirer la partie supérieure (f)





d

e

g

c

ø6mm

o

i

m

b

l


● Take off the upper part (f)

Assembly


● Insert supply line (g) through one of the two eyes (h)


● Cut and strip of supply line (g) approx. 7mm

● Connect supply line (g) on terminal (j)

Attention to the protective grounding !





- Attach glass (b) and secure it with the three fixing rods (l)


● Take off the upper part (f)


Adjust height




Montaggio

● Asportare il parte superiore (f)



● Far passare il cavo di alimentazione (g) attraverso uno dei

due fori (h)


● Accorciare e isolare il cavo di alimentazione (g) ad una


● Collegare il cavo di alimentazione (g) sul morsetto (j)

Fare attenzione al conduttore di protezione !



- Svitare tutte le tre aste di tenuta (l)

- Inserire il mezzo luminoso (m)

- Applicare il vetro (b) e fissarlo mediante le tre aste di tenuta (l)


● Asportare il parte superiore (f)










h

n

j

f


Hängeleuchte Merkur G9 EB/AB





Sicherheit











beachten.

Lieferumfang














Zubehör






Sécurité












Fourniture


● Ecrou (c)



● 2 vis (e)







Matériau: Laiton chromé, doré ou chromé perle


Accessoires






b

a

c

d

e

Safety








objects.





● Nut (c)







of 40W





chrome-plated


Accessories






Sicurezza














● Dado (c)



● 2 vite (e)


Dati tecnici







Mezzo luminoso: G9 / QT14

Accessori






Hängeleuchte Merkur G9 EB/AB






Montage
















Höhe kürzen



Montage


















g

f

h

b

h

a

m

j

c

i


Assembly
















Reduce height



Montaggio




molle (i)









le viti (g)












d

ø6mm

e

n

ø60mm

n

l

k


Hängeleuchte Jupiter G9 EB/AB





Sicherheit











beachten.

Lieferumfang














Zubehör



● Glas SI (Art.Nr. 97311)

Sécurité












Fourniture


● Ecrou (c)



● 2 vis (e)







Matériau: Laiton chromé, doré ou chromé perle


Accessoires




b

a

c

d

e

Safety








objects.





● Nut (c)







of 40W





chrome-plated


Accessories




Sicurezza














● Dado (c)



● 2 vite (e)


Dati tecnici







Mezzo luminoso: G9 / QT14

Accessori




Hängeleuchte Jupiter G9 EB/AB






Montage
















Höhe kürzen



Montage


















g

f

h

b

h

a

m

j

c

i


Assembly
















Reduce height



Montaggio




molle (i)






● Collegare il cavo di alimentazione à la borne (h)

● Collegare il cavo di conduttore di protezione à la borne (n)


le viti (g)












d

ø6mm

e

ø60mm

n

n

l

k

Hängeleuchten - Planlicht

You also want an ePaper? Increase the reach of your titles

Delete template?

Save as template?
