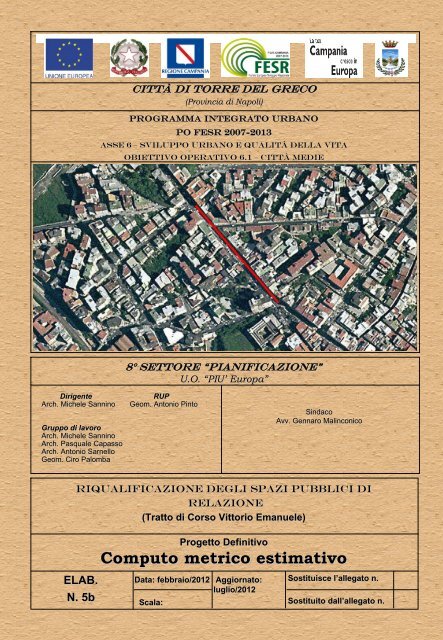

CITTÀ DI TORRE DEL GRECO<br />
(Provincia <strong>di</strong> Napoli)<br />
Programma Integrato Urbano<br />
PO FESR 2007-2013<br />
2013<br />
Asse 6 – Sviluppo urbano e qualità <strong>del</strong>la vita<br />
Obiettivo Operativo 6.1 – Città me<strong>di</strong>e<br />
8° settore “pianificazione”<br />
U.O. “PIU’ Europa”<br />
Dirigente<br />
Arch. Michele Sannino<br />
Gruppo <strong>di</strong> lavoro<br />
Arch. Michele Sannino<br />
Arch. Pasquale Capasso<br />
Arch. Antonio Sarnello<br />
Geom. Ciro Palomba<br />
RUP<br />
Geom. Antonio Pinto<br />
Sindaco<br />
Avv. Gennaro Malinconico<br />
Riqualificazione degli spazi pubblici <strong>di</strong><br />
relazione<br />
(Tratto <strong>di</strong> Corso Vittorio Emanuele)<br />
ELAB.<br />
N. 5b<br />
Progetto Definitivo<br />
<strong>Computo</strong> <strong>metrico</strong> <strong>estimativo</strong><br />
Data: febbraio/2012<br />
Scala:<br />
Aggiornato:<br />
luglio/2012<br />
Sostituisce l’allegato l<br />
n.<br />
Sostituito dall’allegato allegato n.
<strong>Comune</strong> <strong>di</strong> <strong>Torre</strong> <strong>del</strong> <strong>Greco</strong><br />
Provincia <strong>di</strong> Napoli<br />
<strong>Computo</strong> <strong>metrico</strong> <strong>estimativo</strong><br />
OGGETTO:<br />
Riqualificazione degli spazi pubblici <strong>di</strong> relazione<br />
Tratto <strong>di</strong> Corso Vittorio Emanuele<br />
PROGETTO DEFINITIVO<br />
COMMITTENTE:<br />
<strong>Comune</strong> <strong>di</strong> <strong>Torre</strong> <strong>del</strong> <strong>Greco</strong><br />
IL TECNICO<br />
PriMus by Guido Cianciulli - copyright ACCA software S.p.A.
Num.Ord.<br />
TARIFFA<br />
DESIGNAZIONE DEI LAVORI<br />
D I M E N S I O N I<br />
I M P O R T I<br />
Quantità<br />
par.ug. lung. larg. H/peso unitario TOTALE<br />
pag. 2<br />
R I P O R T O<br />
LAVORI A MISURA<br />
TRATTO DI CORSO VITTORIO EMANUELE (SpCat 1)<br />
1 Disfacimento <strong>di</strong> pavimentazione in conglomerato bituminoso,<br />
U.05.010.050 pietrischetto bitumato, asfalto compresso o colato, eseguita con mezzi<br />
.a meccanici compreso l'allontanamento <strong>del</strong> materiale ... to entro 5 km <strong>di</strong><br />
<strong>di</strong>stanza; con misurazione <strong>del</strong> volume in opera Disfacimento <strong>di</strong><br />
pavimentazione in conglomerato bituminoso<br />
- Disfacimento pavimentazione in conglomerato bituminoso da<br />
rimuovere tutto per nuova conformazione stradale a causa<br />
allargamento dei marciapie<strong>di</strong><br />
Sede stradale<br />
Per raccordo alle strade limitrofe si considera:<br />
Incrocio Via D. Colamarino 10,00 5,000 0,090 4,50<br />
Incrocio Via Roma 15,00 8,000 0,090 10,80<br />
Incrocio Via Circumvallazione 10,00 7,000 0,090 6,30<br />
Tratto_Via C. Battisti - Via Circumvallazione 55,00 9,600 0,090 47,52<br />
Tratto_Via Circumvallazione - Via Roma<br />
Larg. me<strong>di</strong>a (11.10+11.80)/2=11,45 195,00 11,450 0,090 200,95<br />
A detrarre le liste da 40 cm -2,00 250,00 0,400 0,090 -18,00<br />
negli incroci -2,00 10,00 0,400 0,090 -0,72<br />
-2,00 5,00 0,400 0,090 -0,36<br />
A dedurre chiusini e griglie<br />
chiusini 80x80 -12,00 0,80 0,800 0,090 -0,69<br />
chiusini 60x60 -2,00 0,60 0,600 0,090 -0,06<br />
chiusini 70x70 -3,00 0,70 0,700 0,090 -0,13<br />
griglie -7,00 0,45 0,550 0,090 -0,16<br />
Sommano positivi m³ 270,07<br />
Sommano negativi m³ -20,12<br />
SOMMANO m³ 249,95 17,55 4´386,62<br />
2 Demolizione <strong>di</strong> fondazione stradale <strong>di</strong> qualsiasi tipo, eseguita con<br />
U.05.010.060 mezzi meccanici, compreso trasporto nell'ambito <strong>del</strong> cantiere fino ad<br />
.a una <strong>di</strong>stanza massima <strong>di</strong> 5000 m Demolizione <strong>di</strong> fondazione stradale <strong>di</strong><br />
qualsiasi tipo<br />
- Da rimuovere tutto per nuova conformazione stradale<br />
Sede stradale<br />
Per raccordo alle strade limitrofe si considera:<br />
Incrocio Via D. Colamarino 10,00 5,000 0,250 12,50<br />
Incrocio Via Roma 15,00 8,000 0,250 30,00<br />
Incrocio Via Circumvallazione 10,00 7,000 0,250 17,50<br />
Tratto_Via C. Battisti - Via Circumvallazione 55,00 9,600 0,250 132,00<br />
Tratto_Via Circumvallazione - Via Roma<br />
Larg. me<strong>di</strong>a (11.10+11.80)/2=11,45 195,00 11,450 0,250 558,19<br />
A detrarre le liste da 40 cm -2,00 250,00 0,400 0,250 -50,00<br />
negli incroci -2,00 10,00 0,400 0,250 -2,00<br />
-2,00 5,00 0,400 0,250 -1,00<br />
A dedurre chiusini e griglie<br />
chiusini 80x80 -12,00 0,80 0,800 0,250 -1,92<br />
chiusini 60x60 -2,00 0,60 0,600 0,250 -0,18<br />
chiusini 70x70 -3,00 0,70 0,700 0,250 -0,37<br />
griglie -7,00 0,45 0,550 0,250 -0,43<br />
Sommano positivi m³ 750,19<br />
Sommano negativi m³ -55,90<br />
SOMMANO m³ 694,29 7,16 4´971,12<br />
COMMITTENTE: <strong>Comune</strong> <strong>di</strong> <strong>Torre</strong> <strong>del</strong> <strong>Greco</strong><br />
A R I P O R T A R E 9´357,74
Num.Ord.<br />
TARIFFA<br />
DESIGNAZIONE DEI LAVORI<br />
D I M E N S I O N I<br />
I M P O R T I<br />
Quantità<br />
par.ug. lung. larg. H/peso unitario TOTALE<br />
pag. 3<br />
R I P O R T O 9´357,74<br />
3 Rimozione <strong>di</strong> cordoni stradali, eseguita con mezzi meccanici,<br />
U.05.010.160 compreso accatastamento <strong>del</strong> materiale utile nell'ambito <strong>del</strong> cantiere ed<br />
.1 ogni altro onere e magistero Rimozione <strong>di</strong> cordoni stradali eseguita con<br />
mezzi meccanici<br />
- Rimozione cordoni da 20 cm per marciapie<strong>di</strong><br />
Lato Vesuvio_inizio da via Roma<br />
marc. 1 100,00 100,00<br />
5,00 5,00<br />
marc. 2 5,00 5,00<br />
85,00 85,00<br />
marc. 3 38,00 38,00<br />
2,00 2,85 5,70<br />
marc. 4 2,00 2,85 5,70<br />
12,60 12,60<br />
Lato mare_inizio da via C. Battisti<br />
marc. 5 2,00 2,75 5,50<br />
35,00 35,00<br />
marc. 6 2,00 2,75 5,50<br />
27,00 27,00<br />
marc. 7 2,00 2,75 5,50<br />
32,50 32,50<br />
marc. 8 2,00 2,75 5,50<br />
27,00 27,00<br />
marc. 9 2,00 2,60 5,20<br />
30,00 30,00<br />
marc. 10 2,00 2,50 5,00<br />
67,00 67,00<br />
marc. 11 2,00 1,00 2,00<br />
30,00 30,00<br />
alt. c.so d. colamarino 17,00 17,00<br />
SOMMANO m 556,70 2,02 1´124,53<br />
4 Scavo a sezione obbligata eseguito in zona molto ristretta, per<br />
R.01.020.050 profon<strong>di</strong>tà fino a 1,5 m, con impossibilità <strong>di</strong> depositare il materiale a<br />
.a bordo cavo, compreso l'allontanamento <strong>del</strong> ma ... rreno vegetale, in<br />
terreno naturale incoerente o poco coerente, in materiale <strong>di</strong> riporto, in<br />
pozzolana o tufi non lapidei<br />
- Per realizzazione nuova conformazione stradale derivata<br />
dall'allargamento dei marciapie<strong>di</strong><br />
Piano <strong>di</strong> posa <strong>del</strong>la nuova fondazione stradale in basolato a realizzarsi<br />
rispetto alla quota esistente dalla voce U.05.010.060.a<br />
Nuovo pacchetto stradale h=43 cm<br />
Per raccordo alle strade limitrofe si considera:<br />
Incrocio_Via D. Colamarino 10,00 5,000 0,100 5,00<br />
Incrocio_Via Roma 15,00 8,000 0,100 12,00<br />
Incrocio_Via Circumvallazione 10,00 7,000 0,100 7,00<br />
Tratto_Via C. Battisti - Via Circumvallazione 55,00 9,600 0,150 79,20<br />
Tratto_Via Circumvallazione - Via Roma<br />
Larg. me<strong>di</strong>a (11.10+11.80)/2=11,45 195,00 11,450 0,150 334,91<br />
A dedurre chiusini e griglie<br />
chiusini 80x80 -12,00 0,80 0,800 0,150 -1,15<br />
chiusini 60x60 -2,00 0,60 0,600 0,150 -0,11<br />
chiusini 70x70 -3,00 0,70 0,700 0,150 -0,22<br />
griglie -7,00 0,45 0,550 0,150 -0,26<br />
Sommano positivi m³ 438,11<br />
Sommano negativi m³ -1,74<br />
SOMMANO m³ 436,37 28,24 12´323,09<br />
COMMITTENTE: <strong>Comune</strong> <strong>di</strong> <strong>Torre</strong> <strong>del</strong> <strong>Greco</strong><br />
A R I P O R T A R E 22´805,36
Num.Ord.<br />
TARIFFA<br />
DESIGNAZIONE DEI LAVORI<br />
D I M E N S I O N I<br />
I M P O R T I<br />
Quantità<br />
par.ug. lung. larg. H/peso unitario TOTALE<br />
pag. 4<br />
R I P O R T O 22´805,36<br />
5 Rimozione <strong>di</strong> basole vecchie, ripresa a scalpello sulla faccia ed negli<br />
E.22.010.140 assetti, riposte in opera a secco su letto <strong>di</strong> sabbia <strong>di</strong> altezza pari a 10<br />
.a cm, compresa la sigillatura o bitum ... ra dei giunti e il trasporto a<br />
rifiuto <strong>del</strong>le scorie e rifiuti prodotti Rimozione, rilavorazione e posa <strong>di</strong><br />
vecchie basole<br />
- Rimozione e rimissione basole vecchie<br />
Pavimentazione_varie esistenti, passi carrai, liste etc.<br />
Liste<br />
le liste da 40 cm 2,00 250,00 0,400 0,250 50,00<br />
negli incroci 2,00 10,00 0,400 0,250 2,00<br />
2,00 5,00 0,400 0,250 1,00<br />
Attacchi strade esistenti<br />
Incrocio 2,00 9,60 0,400 7,68<br />
Maresca 2,00 5,00 0,400 4,00<br />
Via Circumvallazione 2,00 13,00 0,400 10,40<br />
(le largh. sono me<strong>di</strong>e)<br />
A partire da Via Roma lato Vesuvio<br />
per rimessa a quota<br />
Passi carrai<br />
Tra tratto 1-2 5,40 5,000 27,00<br />
Tra tratto 3-4 4,50 2,850 12,83<br />
Tra tratto 5-6 4,50 2,750 12,38<br />
Tra tratto 6-7 3,00 2,750 8,25<br />
Tra tratto 7-8 5,00 2,800 14,00<br />
Tra tratto 8-9 3,50 2,650 9,28<br />
A detrarre una percentuale <strong>del</strong> 15% <strong>del</strong>la superficie per basoli<br />
totalmente da sostituire<br />
-0,15 158,81 -23,82<br />
Sommano positivi m² 158,82<br />
Sommano negativi m² -23,82<br />
SOMMANO m² 135,00 53,83 7´267,05<br />
6 Rilavorazione a puntillo o a bocciarda <strong>di</strong> vecche basole <strong>di</strong> qualsiasi<br />
E.22.010.160 classe in opera, eseguita in opera, compresa la bitumatura: vecchie<br />
.a basole a puntillo, rilavorate nuovamente a puntillo<br />
Dalla P.P.<br />
- Rimozione e rimissione basole vecchie<br />
Pavimentazione varie esistenti - passi carrai, liste etc.<br />
per rimessa a quota<br />
Passi carrai<br />
Liste<br />
le liste da 40 cm 2,00 250,00 0,400 0,250 50,00<br />
negli incroci 2,00 10,00 0,400 0,250 2,00<br />
2,00 5,00 0,400 0,250 1,00<br />
Attacchi strade esistenti<br />
incrocio 2,00 9,60 0,400 7,68<br />
Maresca 2,00 5,00 0,400 4,00<br />
Via Circumvallazione 2,00 13,00 0,400 10,40<br />
(le largh. sono me<strong>di</strong>e)<br />
A partire da Via Roma_lato vesuvio<br />
per rimessa a quota<br />
Passi carrai<br />
Tra tratto 1-2 5,40 5,000 27,00<br />
Tra tratto 3-4 4,50 2,850 12,83<br />
Tra tratto 5-6 4,50 2,750 12,38<br />
COMMITTENTE: <strong>Comune</strong> <strong>di</strong> <strong>Torre</strong> <strong>del</strong> <strong>Greco</strong><br />
A R I P O R T A R E 127,29 30´072,41
Num.Ord.<br />
TARIFFA<br />
DESIGNAZIONE DEI LAVORI<br />
D I M E N S I O N I<br />
I M P O R T I<br />
Quantità<br />
par.ug. lung. larg. H/peso unitario TOTALE<br />
pag. 5<br />
R I P O R T O 127,29 30´072,41<br />
Tra tratto 6-7 3,00 2,750 8,25<br />
Tra tratto 7-8 5,00 2,800 14,00<br />
Tra tratto 8-9 3,50 2,650 9,28<br />
A detrarre una percentuale <strong>del</strong> 15% <strong>del</strong>la superficie per basoli<br />
totalmente da sostituire<br />
-0,15 158,81 -23,82<br />
Sommano positivi m² 158,82<br />
Sommano negativi m² -23,82<br />
SOMMANO m² 135,00 13,95 1´883,25<br />
7 Lastricato <strong>di</strong> nuovi basole scelte, lavorate a puntillo sulla faccia ed a<br />
E.22.010.130 scalpello negli assetti, poste in opera con malta mista a sabbia o a secco<br />
.a su letto <strong>di</strong> sabbia <strong>di</strong> altezza pa ... mpreso lo spianamento <strong>del</strong> fondo<br />
stradale, la sigillatura e/o bitumatura: con basole <strong>di</strong> I scelta <strong>di</strong> spessore<br />
pari a 18 cm<br />
- Per messa in opera <strong>di</strong> nuove liste sull'attacco tra le varie strade e varie<br />
percentuali <strong>del</strong> 15% <strong>del</strong>la superficie dei basoli totalmente sostituiti 0,15 158,81 23,82<br />
SOMMANO m² 23,82 148,39 3´534,65<br />
8 Demolizione <strong>di</strong> pavimento in lastre o quadrotti <strong>di</strong> pietra naturale,<br />
R.02.060.010 gra<strong>di</strong>ni, soglie e simili, per uno spessore <strong>di</strong> 5 cm compreso il<br />
.b sottofondo <strong>del</strong>lo spessore fino a 5 cm e l'avvicina ... eposito<br />
provvisorio: eseguita con particolare cura, compresa cernita, eventuale<br />
numerazione <strong>del</strong>le lastre da riutilizzare<br />
- Demolizione pavimento marciapie<strong>di</strong><br />
lato Vesuvio_marciapiede - mattonelle <strong>di</strong> asfalto<br />
marc. 1 (2.30+1.60)/2=1,95 80,00 1,950 156,00<br />
alt. circolo (5.20+5.50)/2=5,35 17,00 5,350 90,95<br />
marc. 2 (5.40+1.60)/2=3,5 86,00 3,500 301,00<br />
marc. 3 (2.50+2.85)/2=2,675 38,00 2,675 101,65<br />
marc .4 13,00 2,850 37,05<br />
Inizio lato mare<br />
marc. 5 34,00 2,800 95,20<br />
marc. 6 27,00 2,750 74,25<br />
marc. 7 32,00 2,750 88,00<br />
marc. 8 26,00 2,750 71,50<br />
marc .9 30,00 2,600 78,00<br />
Rimozione e trasporto a deposito <strong>del</strong>le mattonelle cm 20x40 e cm<br />
10x10 <strong>di</strong> monostrato vulcanico esistente con inizio a partire dalla Villa<br />
Comunale fino a Via D. Colamarino<br />
marc.10 (2.50+1.60)/2=2,05 70,00 2,050 143,50<br />
marc.11 25,00 1,000 25,00<br />
a detrarre:<br />
chiusini P.I. -14,00 0,60 0,600 -5,04<br />
pali P.I. FI 60 3.14*0.3*0.3= -14,00 0,283 -3,96<br />
cabina TELECOM 1,00 -0,30 0,800 -0,24<br />
chiusino A.V. -5,00 0,70 0,700 -2,45<br />
chiusino Siptel -3,00 0,70 0,700 -1,47<br />
pali insegne pubblicitarie -10,00 0,10 0,150 -0,15<br />
-1,00 0,10 0,100 -0,01<br />
fi 140 3.14*0.07*0.07=0.02 -2,00 0,02 -0,04<br />
siti alberature -25,00 0,70 0,700 -12,25<br />
ex alloggio cassonetti N.U. -1,00 3,75 1,150 -4,31<br />
idem -1,00 3,25 1,150 -3,74<br />
chiusino fogna -10,00 0,55 0,750 -4,13<br />
COMMITTENTE: <strong>Comune</strong> <strong>di</strong> <strong>Torre</strong> <strong>del</strong> <strong>Greco</strong><br />
A R I P O R T A R E 1´224,31 35´490,31
Num.Ord.<br />
TARIFFA<br />
DESIGNAZIONE DEI LAVORI<br />
a detrarre la superficie dei cordoni<br />
marciapie<strong>di</strong> - cordoni da cm 20 rimessi<br />
D I M E N S I O N I<br />
I M P O R T I<br />
Quantità<br />
par.ug. lung. larg. H/peso unitario TOTALE<br />
pag. 6<br />
R I P O R T O 1´224,31 35´490,31<br />
lato vesuvio_inizio da via Roma<br />
marc. 1 100,00 -1,000 0,200 -20,00<br />
5,00 -1,000 0,200 -1,00<br />
marc. 2 5,00 -1,000 0,200 -1,00<br />
85,00 -1,000 0,200 -17,00<br />
marc. 3 38,00 -1,000 0,200 -7,60<br />
2,00 2,85 -1,000 0,200 -1,14<br />
marc. 4 2,00 2,85 -1,000 0,200 -1,14<br />
12,60 -1,000 0,200 -2,52<br />
lato mare_inizio da C. Battisti<br />
marc. 5 2,00 2,75 -1,000 0,200 -1,10<br />
35,00 -1,000 0,200 -7,00<br />
marc. 6 2,00 2,75 -1,000 0,200 -1,10<br />
27,00 -1,000 0,200 -5,40<br />
marc. 7 2,00 2,75 -1,000 0,200 -1,10<br />
32,50 -1,000 0,200 -6,50<br />
marc. 8 2,00 2,75 -1,000 0,200 -1,10<br />
27,00 -1,000 0,200 -5,40<br />
marc. 9 2,00 2,60 -1,000 0,200 -1,04<br />
30,00 -1,000 0,200 -6,00<br />
marc. 10 2,00 2,50 -1,000 0,200 -1,00<br />
67,00 -1,000 0,200 -13,40<br />
marc. 11 2,00 1,00 -1,000 0,200 -0,40<br />
30,00 -1,000 0,200 -6,00<br />
alt. VIA d. colamarino 17,00 -1,000 0,200 -3,40<br />
Sommano positivi m² 1´262,10<br />
Sommano negativi m² -149,13<br />
SOMMANO m² 1´112,97 15,66 17´429,11<br />
9 Rimozione <strong>di</strong> opere in ferro, completi <strong>di</strong> pezzi speciali e collari <strong>di</strong><br />
R.02.115.010 ancoraggio alla muratura e alle strutture, <strong>di</strong> qualsiasi <strong>di</strong>mensione e<br />
.b spessore e con qualsiasi sviluppo, in oper ... tilizzabili e/o <strong>di</strong> risulta fino<br />
ad una <strong>di</strong>stanza <strong>di</strong> 50 m Di elementi struturali con profili NP, HEA,<br />
UPN, L, C e similari<br />
- Rimozione <strong>del</strong>le tabelle pubblicitarie<br />
tabelle espositive ossidate nei sostegni tubolari da l = ml 2.20 3,00 150,000 450,00<br />
tabella e rimessa in opera 1,00 150,000 150,00<br />
griglioni 2,00 100,000 200,00<br />
griglie in ferro_angolo Via Circumvallazione 1,00 300,000 300,00<br />
SOMMANO kg 1´100,00 0,73 803,00<br />
10 Demolizione <strong>di</strong> pavimento in mattoni, marmette, ecc., compreso il<br />
R.02.060.050 sottofondo , anche con eventuale recupero parziale <strong>del</strong> materiale<br />
.a Demolizione <strong>di</strong> pavimento in mattoni, marmette, ecc.<br />
- Mattonelle in asfalto_vari rappezzi 3,00 3,00 2,000 18,00<br />
SOMMANO m² 18,00 9,42 169,56<br />
11 Demolizione <strong>di</strong> sottofondo in malta cementizia Demolizione <strong>di</strong><br />
R.02.060.140 sottofondo in malta cementizia<br />
.a - Demolizione sottofondo pavimento_marciapie<strong>di</strong><br />
(demolizione <strong>di</strong> cls non armato)<br />
Lato Vesuvio_marciapiede - mattonelle <strong>di</strong> asfalto<br />
marc. 1 (2.30+1.60)/2=1,95 80,00 1,950 0,150 23,40<br />
alt. circolo (5.20+5.50)/2=5,35 17,00 5,350 0,150 13,64<br />
COMMITTENTE: <strong>Comune</strong> <strong>di</strong> <strong>Torre</strong> <strong>del</strong> <strong>Greco</strong><br />
A R I P O R T A R E 37,04 53´891,98
Num.Ord.<br />
TARIFFA<br />
DESIGNAZIONE DEI LAVORI<br />
D I M E N S I O N I<br />
I M P O R T I<br />
Quantità<br />
par.ug. lung. larg. H/peso unitario TOTALE<br />
pag. 7<br />
R I P O R T O 37,04 53´891,98<br />
marc. 2 (5.40+1.60)/2=3,5 86,00 3,500 0,150 45,15<br />
marc. 3 (2.50+2.85)/2=2,675 38,00 2,675 0,150 15,25<br />
marc. 4 13,00 2,850 0,150 5,56<br />
Inzio lato mare 0,150 0,15<br />
marc. 5 34,00 2,800 0,150 14,28<br />
marc. 6 27,00 2,750 0,150 11,14<br />
marc. 7 32,00 2,750 0,150 13,20<br />
marc. 8 26,00 2,750 0,150 10,73<br />
marc. 9 30,00 2,600 0,150 11,70<br />
Rimozione e trasporto a deposito <strong>del</strong>le mattonelle cm. 20x40 e cm<br />
10x10 <strong>di</strong> monostrato vulcanico esistente con inizio a partire dalla Villa<br />
Comunale fino a Via D. Colamarino<br />
marc. 10 (2.50+1.60)/2=2,05 70,00 2,050 0,150 21,53<br />
marc. 11 25,00 1,000 0,150 3,75<br />
0,150 0,15<br />
0,150 0,15<br />
a detrarre:<br />
chiusini P.I. -14,00 0,60 0,600 0,150 -0,76<br />
pali P.I. FI 60 3.14*0.3*0.3= -14,00 0,283 0,150 -0,59<br />
cabina TELECOM 1,00 -0,30 0,800 0,150 -0,04<br />
chiusino A.V. -5,00 0,70 0,700 0,150 -0,37<br />
chiusino Siptel -3,00 0,70 0,700 0,150 -0,22<br />
pali insegne pubblicitarie -10,00 0,10 0,150 0,150 -0,02<br />
-1,00 0,10 0,100 0,150<br />
fi 140 3.14*0.07*0.07=0.02 -2,00 0,02 0,150 -0,01<br />
siti alberature -25,00 0,70 0,700 0,150 -1,84<br />
ex alloggio cassonetti N.U. -1,00 3,75 1,150 0,150 -0,65<br />
idem -1,00 3,25 1,150 0,150 -0,56<br />
chiusino fogna -10,00 0,55 0,750 0,150 -0,62<br />
a detrarre la superficie dei cordoni<br />
- marciapie<strong>di</strong>_cordoni da cm 20 rimessi<br />
lato vesuvio_inizio da via Roma<br />
marc. 1 100,00 -0,150 0,200 -3,00<br />
5,00 -0,150 0,200 -0,15<br />
marc. 2 5,00 0,150 0,200 0,15<br />
85,00 -0,150 0,200 -2,55<br />
marc. 3 38,00 -0,150 0,200 -1,14<br />
2,00 2,85 -0,150 0,200 -0,17<br />
marc. 4 2,00 2,85 -0,150 0,200 -0,17<br />
12,60 -0,150 0,200 -0,38<br />
lato mare_inizio da C. Battisti<br />
marc. 5 2,00 2,75 -0,150 0,200 -0,17<br />
35,00 -0,150 0,200 -1,05<br />
marc. 6 2,00 2,75 -0,150 0,200 -0,17<br />
27,00 -0,150 0,200 -0,81<br />
marc. 7 2,00 2,75 -0,150 0,200 -0,17<br />
32,50 -0,150 0,200 -0,98<br />
marc. 8 2,00 2,75 -0,150 0,200 -0,17<br />
27,00 -0,150 0,200 -0,81<br />
marc. 9 2,00 2,60 -0,150 0,200 -0,16<br />
30,00 -0,150 0,200 -0,90<br />
marc. 10 2,00 2,50 -0,150 0,200 -0,15<br />
67,00 -0,150 0,200 -2,01<br />
marc. 11 2,00 1,00 -0,150 0,200 -0,06<br />
30,00 -0,150 0,200 -0,90<br />
alt. c.so d. colamarino 17,00 -0,150 0,200 -0,51<br />
COMMITTENTE: <strong>Comune</strong> <strong>di</strong> <strong>Torre</strong> <strong>del</strong> <strong>Greco</strong><br />
Sommano positivi m³ 189,93<br />
Sommano negativi m³ -22,26<br />
SOMMANO m³ 167,67 23,83 3´995,58<br />
A R I P O R T A R E 57´887,56
Num.Ord.<br />
TARIFFA<br />
DESIGNAZIONE DEI LAVORI<br />
D I M E N S I O N I<br />
I M P O R T I<br />
Quantità<br />
par.ug. lung. larg. H/peso unitario TOTALE<br />
pag. 8<br />
R I P O R T O 57´887,56<br />
12 Demolizione <strong>di</strong> struttura in calcestruzzo con ausilio <strong>di</strong> martello<br />
R.02.020.050 demolitore meccanico: non armato <strong>di</strong> spessore oltre cm 10<br />
.c - Varie strutture e trovanti nei marciapie<strong>di</strong><br />
si considera il 1% <strong>del</strong> volume precedente art. R.02.060.140.a 0,01 167,70 1,68<br />
SOMMANO m³ 1,68 192,36 323,16<br />
13 Scavo a sezione aperta o <strong>di</strong> sbancamento in terre <strong>di</strong> qualsiasi natura e<br />
R.01.010.010 compattezza, all'esterno <strong>di</strong> e<strong>di</strong>fici con esclusione <strong>di</strong> quelle rocciose<br />
.a tufacee e argillose<br />
- Scavo a mano<br />
si considera il 10% <strong>del</strong> R.02.060.140.a per la presenza dei vari pali,<br />
insegne, alberature, chiusini etc., e per dare una perfetta configurazione<br />
<strong>del</strong> piano <strong>di</strong> posa <strong>del</strong>la fondazione per la nuova pavimentazione a farsi<br />
il 10% 0,10 167,70 16,77<br />
SOMMANO m³ 16,77 39,41 660,91<br />
14 Calcestruzzo durevole per impieghi strutturali secondo le norme UNI<br />
E.03.010.020 EN 206-1 e UNI 11104 in conformità al DM 14/09/2005 e secondo le<br />
.a norme UNI 11040 per i calcestruzzi autocompatta ... : corrosione<br />
indotta da carbonatazione, con resistenza caratteristica: In fondazione<br />
Rck 30 - XC1 - rapporto a/c max
Num.Ord.<br />
TARIFFA<br />
DESIGNAZIONE DEI LAVORI<br />
D I M E N S I O N I<br />
I M P O R T I<br />
Quantità<br />
par.ug. lung. larg. H/peso unitario TOTALE<br />
pag. 9<br />
R I P O R T O 254,99 58´871,63<br />
85,00 -0,150 0,200 -2,55<br />
marc. 3 38,00 -0,150 0,200 -1,14<br />
2,00 2,85 -0,150 0,200 -0,17<br />
marc. 4 2,00 2,85 -0,150 0,200 -0,17<br />
12,60 -0,150 0,200 -0,38<br />
lato mare_inizio da Via C. Battisti<br />
marc. 5 2,00 2,75 -0,150 0,200 -0,17<br />
35,00 -0,150 0,200 -1,05<br />
marc. 6 2,00 2,75 -0,150 0,200 -0,17<br />
27,00 -0,150 0,200 -0,81<br />
marc. 7 2,00 2,75 -0,150 0,200 -0,17<br />
32,50 -0,150 0,200 -0,98<br />
marc. 8 2,00 2,75 -0,150 0,200 -0,17<br />
27,00 -0,150 0,200 -0,81<br />
marc. 9 2,00 2,60 -0,150 0,200 -0,16<br />
30,00 -0,150 0,200 -0,90<br />
marc. 10 2,00 2,50 -0,150 0,200 -0,15<br />
67,00 -0,150 0,200 -2,01<br />
marc. 11 2,00 1,00 -0,150 0,200 -0,06<br />
30,00 -0,150 0,200 -0,90<br />
alt. c.so d. colamarino 17,00 -0,150 0,200 -0,51<br />
nuovi siti alberature -32,00 0,70 0,700 0,150 -2,35<br />
Sommano positivi m³ 264,08<br />
Sommano negativi m³ -24,87<br />
SOMMANO m³ 239,21 98,06 23´456,93<br />
15 Acciaio ad alta duttilità in classe tecnica B450C fornito in fogli <strong>di</strong> rete<br />
E.03.040.020 elettrosaldata a maglia quadra controllata e qualificata secondo le<br />
.a Norme Tecniche per le Costruzioni <strong>del</strong> ... do, legature ed ogni altro<br />
onere, nonché‚ tutti gli oneri relativi ai controlli <strong>di</strong> legge. Rete in<br />
acciaio elettrosaldata<br />
- Sotto marciapie<strong>di</strong><br />
rete Ø8/20 e peso specifico = 3,95 kg/mq<br />
mc <strong>di</strong> cui alla p.p.<br />
239.237/0.15=1594,91 1594,91 3,950 6´299,89<br />
SOMMANO kg 6´299,89 1,04 6´551,89<br />
16 Livellamento dei pozzetti esistenti da quota ante operam a nuova quota<br />
N.P. 001 <strong>di</strong> progetto <strong>del</strong> piano <strong>di</strong> calpestio, <strong>di</strong> <strong>di</strong>mensioni comprese tra i 40 cm e<br />
i 90 cmm, consistente in rimozione c ... olare e coperchio circolare,<br />
compreso compreso ogni altro onere e magistero per rendere l'opera<br />
completa a regola d'arte<br />
- Livellamento pozzetti esistenti<br />
sui marciapie<strong>di</strong><br />
chiusino A.V. 6,00<br />
chiusino Siptel 4,00<br />
chiusino fogna 5,00<br />
chiusini gas 5,00<br />
chiusini vari 2,00<br />
sulla sede stradale<br />
chiusini 80x80 12,00<br />
chiusini 60x60 5,00<br />
SOMMANO cad 39,00 159,44 6´218,16<br />
17 Rimozione e rimissione in opera <strong>di</strong> chiusini e griglie in ghisa,<br />
COMMITTENTE: <strong>Comune</strong> <strong>di</strong> <strong>Torre</strong> <strong>del</strong> <strong>Greco</strong><br />
A R I P O R T A R E 95´098,61
Num.Ord.<br />
TARIFFA<br />
DESIGNAZIONE DEI LAVORI<br />
pag. 10<br />
D I M E N S I O N I<br />
I M P O R T I<br />
Quantità<br />
par.ug. lung. larg. H/peso unitario TOTALE<br />
R I P O R T O 95´098,61<br />
U.05.010.220 compreso: maneggiatura, opere murarie e quanto occorre per uno<br />
.a spostamento <strong>di</strong> quota non superiore a cm 8. Rimozione e rimissione in<br />
opera <strong>di</strong> chiusini<br />
- Rimozione ca<strong>di</strong>toie e chiusini_sede stradale e marciapie<strong>di</strong><br />
Livellamento pozzetti esistenti<br />
sui marciapie<strong>di</strong><br />
chiusino A.V. 6,00 180,00 1´080,00<br />
chiusino Siptel 4,00 120,00 480,00<br />
chiusino fogna 5,00 120,00 600,00<br />
chiusini gas 5,00 120,00 600,00<br />
chiusini 60x60 5,00 100,00 500,00<br />
chiusini 80x80 12,00 210,00 2´520,00<br />
sulla sede stradale<br />
griglie 10,00 75,00 750,00<br />
chiusini vari 2,00 60,00 120,00<br />
SOMMANO kg 6´650,00 0,81 5´386,50<br />
18 Fornitura e posa in opera <strong>di</strong> lastre in pietra lavica <strong>di</strong> cave approvate,<br />
N.P. 002 lavorate sulle superfici a vista a bocciarda o fila sega, <strong>di</strong> <strong>di</strong>mensioni:<br />
larghezza dai 10 ai 40 cm, come ric ... mpreso lo spianamento <strong>del</strong><br />
fondo, l'innaffiamento e ogni altro onere ed accessorio per eseguire il<br />
lavoro a regola d'arte<br />
Dall'art. calcestruzzo sono:<br />
- Masso <strong>del</strong>le pendenze marciapie<strong>di</strong> per allargamento degli stessi su<br />
entrambi i lati<br />
2,00 55,00 0,350 38,50<br />
12,00 2,100 25,20<br />
[(11.65-9)+(11.10-9)]/2=2,375 183,00 2,375 434,63<br />
in aggiunta la sup dei marciapie<strong>di</strong> rimossi<br />
Lato Vesuvio_marciapie<strong>di</strong> - mattonelle <strong>di</strong> asfalto<br />
marc. 1 (2.30+1.60)/2=1,95 80,00 1,950 156,00<br />
alt. circolo (5.20+5.50)/2=5,35 17,00 5,350 90,95<br />
marc. 2 (5.40+1.60)/2=3,5 86,00 3,500 301,00<br />
marc. 3 (2.50+2.85)/2=2,675 38,00 2,675 101,65<br />
marc. 4 13,00 2,850 37,05<br />
Inizio lato mare<br />
marc. 5 34,00 2,800 95,20<br />
marc. 6 27,00 2,750 74,25<br />
marc. 7 32,00 2,750 88,00<br />
marc. 8 26,00 2,750 71,50<br />
marc. 9 30,00 2,600 78,00<br />
marc. 10 (2.50+1.60)/2=2,05 70,00 2,050 143,50<br />
marc. 11 25,00 1,000 25,00<br />
a detrarre:<br />
chiusini P.I. -37,00 0,60 0,600 -13,32<br />
pali P.I. FI 40 3.14*0.2*0.2=0,1256 -37,00 0,126 -4,66<br />
cabina TELECOM 1,00 -0,30 0,800 -0,24<br />
chiusino A.V. -5,00 0,70 0,700 -2,45<br />
chiusino Siptel -3,00 0,70 0,700 -1,47<br />
siti alberature -25,00 0,70 0,700 -12,25<br />
chiusino fogna -10,00 0,55 0,750 -4,13<br />
a detrarre la superficie dei cordoni<br />
- marciapie<strong>di</strong>_cordoni da cm 20 rimessi<br />
lato vesuvio - inizio da via Roma<br />
marc. 1 - 100,00 -0,200 -20,00<br />
5,00 -0,200 -1,00<br />
marc. 2 5,00 -0,200 -1,00<br />
85,00 -0,200 -17,00<br />
COMMITTENTE: <strong>Comune</strong> <strong>di</strong> <strong>Torre</strong> <strong>del</strong> <strong>Greco</strong><br />
A R I P O R T A R E 1´682,91 100´485,11
Num.Ord.<br />
TARIFFA<br />
DESIGNAZIONE DEI LAVORI<br />
pag. 11<br />
D I M E N S I O N I<br />
I M P O R T I<br />
Quantità<br />
par.ug. lung. larg. H/peso unitario TOTALE<br />
R I P O R T O 1´682,91 100´485,11<br />
marc. 3 38,00 -0,200 -7,60<br />
2,00 2,85 -0,200 -1,14<br />
marc. 4 2,00 2,85 -0,200 -1,14<br />
12,60 -0,200 -2,52<br />
lato mare - inizio da Via C. Battisti<br />
marc. 5 2,00 2,75 -0,200 -1,10<br />
35,00 -0,200 -7,00<br />
marc. 6 2,00 2,75 -0,200 -1,10<br />
27,00 -0,200 -5,40<br />
marc. 7 2,00 2,75 -0,200 -1,10<br />
32,50 -0,200 -6,50<br />
marc. 8 2,00 2,75 -0,200 -1,10<br />
27,00 -0,200 -5,40<br />
marc. 9 2,00 2,60 -0,200 -1,04<br />
30,00 -0,200 -6,00<br />
marc. 10 2,00 2,50 -0,200 -1,00<br />
67,00 -0,200 -13,40<br />
marc. 11 2,00 1,00 -0,200 -0,40<br />
30,00 -0,200 -6,00<br />
alt. c.so d. colamarino 17,00 -0,200 -3,40<br />
nuovi siti alberature -32,00 0,70 0,700 -15,68<br />
Sommano positivi m² 1´760,43<br />
Sommano negativi m² -165,54<br />
SOMMANO m² 1´594,89 89,12 142´136,60<br />
19 Calcestruzzo durevole per impieghi strutturali secondo le norme UNI<br />
E.03.010.020 EN 206-1 e UNI 11104 in conformità al DM 14/09/2005 e secondo le<br />
.a norme UNI 11040 per i calcestruzzi autocompatta ... : corrosione<br />
indotta da carbonatazione, con resistenza caratteristica: In fondazione<br />
Rck 30 - XC1 - rapporto a/c max
Num.Ord.<br />
TARIFFA<br />
DESIGNAZIONE DEI LAVORI<br />
pag. 12<br />
D I M E N S I O N I<br />
I M P O R T I<br />
Quantità<br />
par.ug. lung. larg. H/peso unitario TOTALE<br />
R I P O R T O 2´025,00 281´749,21<br />
a detrarre attraversamenti pedonali in cubetti 3,00 9,00 4,000 -108,00<br />
Sommano positivi m² 2´025,00<br />
Sommano negativi m² -108,00<br />
SOMMANO m² 1´917,00 148,39 284´463,63<br />
22 Movimentazione nell'area <strong>di</strong> cantiere <strong>di</strong> materiali <strong>di</strong> risulta <strong>di</strong> qualsiasi<br />
E.01.050.040 natura e consistenza con uso <strong>di</strong> mezzi meccanici <strong>di</strong> piccole <strong>di</strong>mensioni,<br />
.a per trasporto in luogo <strong>di</strong> deposito ... a <strong>di</strong> viaggio allo scarico o <strong>di</strong><br />
nuovo trasporto per rinterro Movimentazione nell'area <strong>di</strong> cantiere <strong>di</strong><br />
materiali <strong>di</strong> risulta<br />
- Materiali demoliti su strada e marciapie<strong>di</strong><br />
dall' art. U.05.010.050.a 249,94<br />
dall' art. U.05.010.060.a 694,29<br />
dall' art. R.01.020.050.a 436,37<br />
<strong>del</strong>la superficie per basoli totalmente da sostituire 0,15 158,00 0,150 3,56<br />
dall' art.R.02.060.010.b 1112,97 0,070 77,91<br />
dall' art.R.02.060.050.a 18,00 0,070 1,26<br />
dall' art.R.02.060.140.a 167,70<br />
dall' art.R.02.020.050.c 1,68<br />
dall' art. R.01.010.010.a 16,77<br />
Si stima il 40% <strong>del</strong> volume per cui<br />
-1´649,47<br />
0,40 1649,470 659,79<br />
Sommano positivi m³ 2´309,27<br />
Sommano negativi m³ -1´649,47<br />
SOMMANO m³ 659,80 5,54 3´655,29<br />
23 Lavori <strong>di</strong> ripristino, adattamento, adeguamento in seguito a<br />
N.P. 003 interferenze tra le lavorazioni in atto nell'area <strong>di</strong> cantiere e le<br />
preesistenti reti <strong>di</strong> sottoservizi, compresi tagli<strong>di</strong> ....lavori a regola d'arte.<br />
Lavori da eseguirsi secondo i mo<strong>di</strong>, le in<strong>di</strong>cazioni e gli or<strong>di</strong>ni scritti<br />
<strong>del</strong>la D.L.<br />
- Si stima una quantità <strong>di</strong> circa 70 ml 70,00<br />
SOMMANO m 70,00 113,21 7´924,70<br />
24 Trasporto a <strong>di</strong>scarica autorizzata controllata <strong>di</strong> materiali <strong>di</strong> risulta,<br />
R.01.030.020 provenienti da movimenti terra eseguiti anche a mano o in zone<br />
.a <strong>di</strong>sagiate, con autocarro <strong>di</strong> portata fino a 50 ... a autorizzata controllata<br />
<strong>di</strong> materiali <strong>di</strong> risulta, provenienti da movimenti terra eseguiti anche a<br />
mano o in zone <strong>di</strong>sagi<br />
- Materiali demoliti su strada e marciapie<strong>di</strong><br />
dall' art. U.05.010.050.a 249,94<br />
dall' art. U.05.010.060.a 694,29<br />
dall' art. R.01.020.050.a 436,37<br />
<strong>del</strong>la superficie per basoli totalmente da sostituire 0,15 158,00 0,150 3,56<br />
dall' art.R.02.060.010.b 1112,97 0,070 77,91<br />
dall' art.R.02.060.050.a 18,00 0,070 1,26<br />
dall' art.R.02.060.140.a 167,70<br />
dall' art.R.02.020.050.c 1,68<br />
dall' art. R.01.010.010.a 16,77<br />
SOMMANO m³ 1´649,48 25,68 42´358,65<br />
25 Oneri <strong>di</strong> <strong>di</strong>scarica autorizzata dei materiali <strong>di</strong> risulta aventi co<strong>di</strong>ce 17<br />
N.P. 004 <strong>del</strong>l'elenco CER<br />
- dalla p.p. 1´649,47<br />
COMMITTENTE: <strong>Comune</strong> <strong>di</strong> <strong>Torre</strong> <strong>del</strong> <strong>Greco</strong><br />
SOMMANO m³ 1´649,47 0,70 1´154,63<br />
A R I P O R T A R E 621´306,11
Num.Ord.<br />
TARIFFA<br />
DESIGNAZIONE DEI LAVORI<br />
pag. 13<br />
D I M E N S I O N I<br />
I M P O R T I<br />
Quantità<br />
par.ug. lung. larg. H/peso unitario TOTALE<br />
R I P O R T O 621´306,11<br />
26 Strato <strong>di</strong> fondazione in misto granulare stabilizzato con legante<br />
U.05.020.150 naturale, compresa l'eventuale fornitura dei materiali <strong>di</strong> apporto o la<br />
.a vagliatura per raggiungere la idonea granulo ... Tecniche, misurata in<br />
opera dopo costipamento Strato <strong>di</strong> fondazione in misto granulare<br />
stabilizzato con legante naturale<br />
- Per raccordo alle strade limitrofe si considera:<br />
Incrocio Via D. Colamarino 10,00 5,000 0,250 12,50<br />
Incrocio Via Roma 15,00 8,000 0,250 30,00<br />
Incrocio Via Circumvallazione 10,00 7,000 0,250 17,50<br />
a detrarre le liste da cm 40 -2,00 35,00 0,400 0,250 -7,00<br />
a detrarre chiusini e griglie<br />
chiusini 80x80 -2,00 0,80 0,800 0,250 -0,32<br />
chiusini 60x600 -1,00 0,60 0,600 0,250 -0,09<br />
Sommano positivi m³ 60,00<br />
Sommano negativi m³ -7,41<br />
SOMMANO m³ 52,59 18,66 981,33<br />
27 Conglomerato bituminoso per strato <strong>di</strong> collegamento (binder) costituito<br />
U.05.020.180 da miscela <strong>di</strong> aggregati e bitume, secondo le prescrizioni <strong>del</strong> CSd’A,<br />
.a confezionato a caldo in idonei impianti, ... <strong>di</strong>sposizione per la stesa ed<br />
onere per dare il lavoro finito Conglomerato bituminoso per strato <strong>di</strong><br />
collegamento (binder)<br />
- Per binder<br />
Per raccordo alle strade limitrofe si considera:<br />
Incrocio Via D. Colamarino 10,00 5,000 6,000 300,00<br />
Incrocio Via Roma 15,00 8,000 6,000 720,00<br />
Incrocio Via Circumvallazione 10,00 7,000 6,000 420,00<br />
a detrarre le liste da cm 40 -2,00 35,00 0,400 6,000 -168,00<br />
a detrarre chiusini e griglie<br />
chiusini 80x80 -2,00 0,80 0,800 6,000 -7,68<br />
chiusini 60x600 -1,00 0,60 0,600 6,000 -2,16<br />
Sommano positivi m²/cm 1´440,00<br />
Sommano negativi m²/cm -177,84<br />
SOMMANO m²/cm 1´262,16 1,26 1´590,32<br />
28 Conglomerato bituminoso per strato <strong>di</strong> usura (tappetino), costituito da<br />
U.05.020.190 una miscela <strong>di</strong> pietrischetti e graniglie aventi per<strong>di</strong>ta <strong>di</strong> peso alla prova<br />
.a Los Angeles (CRN BU n° 34) 20% con ... pre<strong>di</strong>sposizione per la stesa<br />
ed onere per dare il lavoro finito Conglomerato bituminoso per strato <strong>di</strong><br />
usura (tappetino)<br />
- Per binder_tappetino stradale<br />
Sede stradale con nuova larghezza <strong>di</strong> ml 9.00<br />
Per raccordo alle strade limitrofe si considera:<br />
Incrocio Via D. Colamarino 10,00 5,000 3,000 150,00<br />
Incrocio Via Roma 15,00 8,000 3,000 360,00<br />
Incrocio Via Circumvallazione 10,00 7,000 3,000 210,00<br />
a detrarre le liste da cm 40 -2,00 35,00 0,400 3,000 -84,00<br />
a detrarre chiusini e griglie<br />
chiusini 80x80 -2,00 0,80 0,800 3,000 -3,84<br />
chiusini 60x600 -1,00 0,60 0,600 3,000 -1,08<br />
COMMITTENTE: <strong>Comune</strong> <strong>di</strong> <strong>Torre</strong> <strong>del</strong> <strong>Greco</strong><br />
Sommano positivi m²/cm 720,00<br />
Sommano negativi m²/cm -88,92<br />
SOMMANO m²/cm 631,08 1,55 978,17<br />
A R I P O R T A R E 624´855,93
Num.Ord.<br />
TARIFFA<br />
DESIGNAZIONE DEI LAVORI<br />
pag. 14<br />
D I M E N S I O N I<br />
I M P O R T I<br />
Quantità<br />
par.ug. lung. larg. H/peso unitario TOTALE<br />
R I P O R T O 624´855,93<br />
29 Cordoni vecchi <strong>di</strong> pietrarsa rilavorati a bocciarda o a puntillo nelle<br />
U.05.030.040 facce viste ed a scalpello negli assetti, con spigolo arrotondato o<br />
.d sfettato, in opera con strato <strong>di</strong> allettamento <strong>di</strong> malta idraulica,<br />
compreso ogni onere e magistero relativo: Di larghezza pari a 40 cm<br />
- cordoni da cm 20 rimessi_marciapie<strong>di</strong><br />
Rimozione cordoni da cm 20<br />
lato vesuvio - inizio da via Roma<br />
marc. 1 100,00 100,00<br />
5,00 5,00<br />
marc. 2 5,00 5,00<br />
85,00 85,00<br />
marc. 3 38,00 38,00<br />
2,00 2,85 5,70<br />
marc. 4 2,00 2,85 5,70<br />
12,60 12,60<br />
lato mare - inizio da C. Battisti<br />
marc. 5 2,00 2,75 5,50<br />
35,00 35,00<br />
marc. 6 2,00 2,75 5,50<br />
27,00 27,00<br />
marc. 7 2,00 2,75 5,50<br />
32,50 32,50<br />
marc. 8 2,00 2,75 5,50<br />
27,00 27,00<br />
marc. 9 2,00 2,60 5,20<br />
30,00 30,00<br />
marc. 10 2,00 2,50 5,00<br />
67,00 67,00<br />
marc. 11 2,00 1,00 2,00<br />
30,00 30,00<br />
alt. c.so d. colamarino 17,00 17,00<br />
a dedurre circa il 15% da rimuovere in quanto rotti -0,15 556,70 -83,51<br />
Sommano positivi m 556,70<br />
Sommano negativi m -83,51<br />
SOMMANO m 473,19 28,29 13´386,55<br />
30 Cordoni <strong>di</strong> pietrarsa <strong>di</strong> lunghezza non inferiore a 70 cm e altezza da cm<br />
U.05.030.030 20 fino a cm 27, lavorati sulla faccia vista e a scalpello negli assetti,<br />
.d con spigoli arrotondati o sfettati ... opera con strato <strong>di</strong> allettamento <strong>di</strong><br />
malta idraulica compreso ogni onere e magistero relativo: Di larghezza<br />
pari a 40 cm<br />
- Cordoni nuovi<br />
sono parte <strong>di</strong> quelli rimossi 22,00<br />
aggiunta ai marciapie<strong>di</strong> per allargamento degli stessi<br />
Rimozione cordoni da cm 20_marciapie<strong>di</strong><br />
lato vesuvio - inizio da via Roma<br />
marc. 1<br />
6,50 6,50<br />
marc. 2 6,50 6,50<br />
marc. 3<br />
2,00 1,50 3,00<br />
marc. 4 2,00 1,50 3,00<br />
12,60 12,60<br />
lato mare - inizio da Via C. Battisti<br />
marc. 5 2,00 1,50 3,00<br />
marc. 6 2,00 1,50 3,00<br />
COMMITTENTE: <strong>Comune</strong> <strong>di</strong> <strong>Torre</strong> <strong>del</strong> <strong>Greco</strong><br />
A R I P O R T A R E 59,60 638´242,48
Num.Ord.<br />
TARIFFA<br />
DESIGNAZIONE DEI LAVORI<br />
pag. 15<br />
D I M E N S I O N I<br />
I M P O R T I<br />
Quantità<br />
par.ug. lung. larg. H/peso unitario TOTALE<br />
R I P O R T O 59,60 638´242,48<br />
marc. 7 2,00 1,50 3,00<br />
marc. 8 2,00 1,50 3,00<br />
marc. 9 2,00 1,50 3,00<br />
marc. 10 2,00 1,50 3,00<br />
marc. 11 2,00 1,50 3,00<br />
Oltre la quantità <strong>di</strong> nuovi <strong>di</strong> cui alla partita_rimozione cordoni 0,15 556,70 83,51<br />
SOMMANO m 158,11 46,38 7´333,14<br />
31 Disfacimento <strong>di</strong> pavimentazione in cubetti <strong>di</strong> porfido o pietrarosa o<br />
U.05.010.090 similari, compreso ogni onere e magistero, con accatastamento dei<br />
.a cubetti <strong>di</strong> recupero nei luoghi in<strong>di</strong>cati dalle ... km, asporto <strong>del</strong><br />
materiale <strong>di</strong> allettamento e pulizia <strong>del</strong> sottofondo Posti su sabbia con<br />
recupero e pulizia <strong>del</strong> materiale<br />
- Cubetti_angolo Corso V. Emanuele per nuovo collegamento alla Via<br />
C. Battisti 10,00 2,000 20,00<br />
SOMMANO m² 20,00 5,94 118,80<br />
32 Pavimentazione con vecchi selci alla romana o vecchi cubetti <strong>di</strong> pietra<br />
E.22.010.180 vesuviana, posti in opera a secco ad archi contrastanti su letto <strong>di</strong> sabbia<br />
.a <strong>di</strong> spessore 10 cm, compreso gli oneri <strong>di</strong> cui alle note particolari<br />
Pavimentazione con vecchi selci alla romana o vecchi cubetti <strong>di</strong> pietra<br />
vesuviana<br />
- Cubetti_angolo Corso V. Emanuele per nuovo collegamento alla Via<br />
C. Battisti 10,00 2,000 20,00<br />
a dedurre cubetti vecchi il 10% -0,10 10,00 2,000 -2,00<br />
Sommano positivi m² 20,00<br />
Sommano negativi m² -2,00<br />
SOMMANO m² 18,00 12,34 222,12<br />
33 Pavimentazione in cubetti <strong>di</strong> pietra lavica e/o porfido posti in opera in<br />
E.22.010.010 letto <strong>di</strong> sabbia su sottostante massetto <strong>di</strong> fondazione, quest'ultimo da<br />
.d pagarsi a parte, compreso l'onere de ... ecessario per dare il lavoro<br />
finito a regola d'arte anche a figure geometriche. In letto <strong>di</strong> sabbia e<br />
cemento 10x10x12 cm<br />
- Incrocio Corso V. Emanuele - Via C. Battisti<br />
si considera il 10% <strong>del</strong>la p.p. 0,10 25,000 2,50<br />
SOMMANO m² 2,50 61,18 152,95<br />
34 Bitumatura a caldo dei giunti <strong>di</strong> cubetti nuovi o vecchi <strong>di</strong> qualsiasi<br />
E.22.010.170 classe, previa preparazione <strong>del</strong>le connessure e loro accurata pulizia fino<br />
.a1 ad almeno 3 cm <strong>di</strong> profon<strong>di</strong>tà, compreso lo spargimento <strong>del</strong> sabbione a<br />
bitumatura compiuta Bitumatura a caldo dei giunti<br />
- Cubetti_angolo Corso V. Emanuele per nuovo collegamento alla Via<br />
C. Battisti 10,00 2,000 20,00<br />
SOMMANO m² 20,00 5,15 103,00<br />
35 Scavo a sezione obbligata, in terreni qualsiasi natura e compattezza,<br />
E.01.030.020 con esclusione <strong>di</strong> quelle rocciose tufacee e argillose, compresa<br />
.a l'estrazione a bordo scavo ed escluso dal prezzo l'allontanamento <strong>del</strong><br />
materiale dal bordo scavo per profon<strong>di</strong>tà fino a 2 m<br />
- Scavo per pozzetti e linea immissione nella fogna pluviale<br />
COMMITTENTE: <strong>Comune</strong> <strong>di</strong> <strong>Torre</strong> <strong>del</strong> <strong>Greco</strong><br />
A R I P O R T A R E 646´172,49
Num.Ord.<br />
TARIFFA<br />
DESIGNAZIONE DEI LAVORI<br />
pag. 16<br />
D I M E N S I O N I<br />
I M P O R T I<br />
Quantità<br />
par.ug. lung. larg. H/peso unitario TOTALE<br />
R I P O R T O 646´172,49<br />
il calcolo viene effettuato per ca<strong>di</strong>toia considerando già lo scavo <strong>del</strong>la<br />
strada effettuato<br />
si considera per ogni ca<strong>di</strong>toia una lunghezza <strong>di</strong> ml 4.50<br />
larghezza scavo <strong>di</strong> ml 4.50<br />
altezza me<strong>di</strong>a ml 0.50<br />
sono mc. 4.50x0.60x0.50 = 1,35 mc/cad<br />
per n. 1 ca<strong>di</strong>toia / 15.00 ml =<br />
sono n. 20 ca<strong>di</strong>toie x 2 lat i= 40 40,00 1,350 54,00<br />
SOMMANO m³ 54,00 50,89 2´748,06<br />
36 Pozzetto <strong>di</strong> raccordo pedonale, sifonato, realizzato con elementi<br />
U.04.020.020 prefabbricati in cemento vibrato con impronte laterali per l'immissione<br />
.d <strong>di</strong> tubi, senza coperchio o griglia, posto i ... etto con calcestruzzo<br />
cementizio, il rinfianco e il rinterro con la sola esclusione degli oneri<br />
per lo scavo 50x50x50 cm<br />
- Per ca<strong>di</strong>toie 40,00<br />
SOMMANO cad 40,00 53,51 2´140,40<br />
37 Anello <strong>di</strong> prolunga per pozzettti pedonali realizzato con elementi<br />
U.04.020.030 prefabbricati in cemento vibrato con impronte laterali per l'immissione<br />
.e <strong>di</strong> tubi, senza coperchio o griglia, posto ... ncluso il rinfianco con<br />
calcestruzzo cementizio, il rinterro con la sola esclusione degli oneri<br />
per lo scavo 50x50x55 cm<br />
- Per nuovi pozzetti ca<strong>di</strong>toie<br />
si considera il 20% <strong>del</strong>la p.p. 0,20 40,00 8,00<br />
SOMMANO cad 8,00 41,54 332,32<br />
38 Ca<strong>di</strong>toia in ghisa sferoidale GJS-500-7 - EN 1563 prodotta, secondo<br />
U.04.020.310 quanto sancito dall'ultima e<strong>di</strong>zione <strong>del</strong>le norme UNI EN 124, da<br />
.a azienda certificata ISO 9001:2000. Costituita da: ... re munita <strong>di</strong> fori<br />
laterali per l'articolazione al telaio. Fornitura e posa <strong>di</strong> ca<strong>di</strong>toia in ghisa<br />
con profilo a T rovescio<br />
- Si considerano 50 kg/cad 40,00 50,000 2´000,00<br />
SOMMANO kg 2´000,00 3,89 7´780,00<br />
39 Tubi in PVC rigido conformi norma UNI EN 1401-1, con contenuto<br />
U.02.040.120 minimo <strong>di</strong> PVC pari all'80% , per condotte <strong>di</strong> scarico interrate <strong>di</strong> acque<br />
.b civili e industriali, giunto a bicchiere con ... ni, escluso solo la<br />
formazione <strong>del</strong> letto <strong>di</strong> posa e <strong>del</strong> rinfianco in materiale idoneo.<br />
Rigi<strong>di</strong>tà anulare SN 2 kN/m² DN 200<br />
sono 40 x 4,30 = 172,00 172,00<br />
SOMMANO m 172,00 13,98 2´404,56<br />
40 Calcestruzzo durevole per impieghi strutturali secondo le norme UNI<br />
E.03.010.020 EN 206-1 e UNI 11104 in conformità al DM 14/09/2005 e secondo le<br />
.a norme UNI 11040 per i calcestruzzi autocompatta ... : corrosione<br />
indotta da carbonatazione, con resistenza caratteristica: In fondazione<br />
Rck 30 - XC1 - rapporto a/c max
Num.Ord.<br />
TARIFFA<br />
DESIGNAZIONE DEI LAVORI<br />
pag. 17<br />
D I M E N S I O N I<br />
I M P O R T I<br />
Quantità<br />
par.ug. lung. larg. H/peso unitario TOTALE<br />
R I P O R T O 53,56 661´577,83<br />
SOMMANO m³ 53,56 98,06 5´252,09<br />
41 Movimentazione nell'area <strong>di</strong> cantiere <strong>di</strong> materiali <strong>di</strong> risulta <strong>di</strong> qualsiasi<br />
E.01.050.040 natura e consistenza con uso <strong>di</strong> mezzi meccanici <strong>di</strong> piccole <strong>di</strong>mensioni,<br />
.a per trasporto in luogo <strong>di</strong> deposito ... a <strong>di</strong> viaggio allo scarico o <strong>di</strong><br />
nuovo trasporto per rinterro Movimentazione nell'area <strong>di</strong> cantiere <strong>di</strong><br />
materiali <strong>di</strong> risulta<br />
- Rinterro non eseguito<br />
dall' art. E.01.030.020.a 53,65<br />
SOMMANO m³ 53,65 5,54 297,22<br />
42 Trasporto a <strong>di</strong>scarica autorizzata controllata <strong>di</strong> materiali <strong>di</strong> risulta,<br />
E.01.050.020 provenienti da movimenti terra eseguiti anche a mano o in zone<br />
.a <strong>di</strong>sagiate, con autocarro <strong>di</strong> portata fino a 50 ... clusi gli eventuali oneri<br />
<strong>di</strong> <strong>di</strong>scarica autorizzata Trasporto a <strong>di</strong>scarica autorizzata controllata <strong>di</strong><br />
materiali <strong>di</strong> risulta<br />
- Rinterro non eseguito<br />
dall' art. E.01.030.020.a 53,56<br />
SOMMANO m³ 53,56 25,68 1´375,42<br />
43 Oneri <strong>di</strong> <strong>di</strong>scarica autorizzata dei materiali <strong>di</strong> risulta aventi co<strong>di</strong>ce 17<br />
N.P. 004 <strong>del</strong>l'elenco CER<br />
- Dalla p.p. 53,56<br />
SOMMANO m³ 53,56 0,70 37,49<br />
44 Scavo a sezione obbligata, in terreni qualsiasi natura e compattezza,<br />
E.01.030.020 con esclusione <strong>di</strong> quelle rocciose tufacee e argillose, compresa<br />
.a l'estrazione a bordo scavo ed escluso dal prezzo l'allontanamento <strong>del</strong><br />
materiale dal bordo scavo per profon<strong>di</strong>tà fino a 2 m<br />
- Per posa in opera <strong>del</strong>la tubazione in corrugato <strong>del</strong>l'impianto <strong>di</strong> P.I.<br />
Lati Vesuvio e mare 2,00 250,00 0,400 0,200 40,00<br />
Tratti collegamento pozzetto - plinto 37,00 1,00 0,400 0,200 2,96<br />
Pre<strong>di</strong>sposizione per palo per semaforo 15,00 0,400 0,200 1,20<br />
Ai pozzetti <strong>del</strong> semaforo 5,00 0,400 0,200 0,40<br />
Tubazione in corrugato per linea_cavidotti per linea ottica<br />
si considera una lunghezza totale <strong>di</strong> 2,00 250,00 0,400 0,200 40,00<br />
Per plinti pali 37,00 0,70 0,700 0,800 14,50<br />
SOMMANO m³ 99,06 50,89 5´041,16<br />
45 Rimozione con estrema cura e recupero <strong>di</strong> pali artistici con uno<br />
N.P. 005 sbraccio <strong>di</strong> qualsiasi <strong>di</strong>ametro e altezza, scollegamento dei cavi <strong>di</strong><br />
alimentazione, il taglio <strong>del</strong> bauletto <strong>di</strong> cls all ... gio definito<br />
dall'Amministrazione ed il trasporto a rifiuto a qualsiasi <strong>di</strong>stanza <strong>del</strong><br />
materiale ritenuto non recuperabile<br />
- Rimozione lampioni esistenti a uno sbraccio 14,00<br />
SOMMANO cad 14,00 205,00 2´870,00<br />
46 Rimozione con estrema cura e recupero <strong>di</strong> pali artistici con due sbracci<br />
N.P. 006 <strong>di</strong> qualsiasi <strong>di</strong>ametro e altezza, scollegamento dei cavi <strong>di</strong><br />
alimentazione, il taglio <strong>del</strong> bauletto <strong>di</strong> cls alla ... gio definito<br />
dall'Amministrazione ed il trasporto a rifiuto a qualsiasi <strong>di</strong>stanza <strong>del</strong><br />
materiale ritenuto non recuperabile<br />
- Rimozione lampioni esistenti a due sbracci 1,00<br />
COMMITTENTE: <strong>Comune</strong> <strong>di</strong> <strong>Torre</strong> <strong>del</strong> <strong>Greco</strong><br />
A R I P O R T A R E 1,00 676´451,21
Num.Ord.<br />
TARIFFA<br />
DESIGNAZIONE DEI LAVORI<br />
pag. 18<br />
D I M E N S I O N I<br />
I M P O R T I<br />
Quantità<br />
par.ug. lung. larg. H/peso unitario TOTALE<br />
R I P O R T O 1,00 676´451,21<br />
SOMMANO cad 1,00 305,00 305,00<br />
47 Cavidotto in tubazione flessibile corrugata a doppia parete <strong>di</strong> linee <strong>di</strong><br />
L.02.040.130 alimentazione elettrica in polietilene ad alta densità, fornito in rotoli,<br />
.c conforme alle norme NC F 68 171, ... era in scavo o in cave<strong>di</strong> (pagati<br />
a parte), compreso: giunzioni, curve, manicotti, cavallotti <strong>di</strong> fissaggio<br />
Diametro mm 63<br />
- Tubazione in polietilene (corrugato) - fi 63<br />
Per posa in opera <strong>del</strong>la tubazione in corrugato <strong>del</strong>l'impianto <strong>di</strong> P.I.<br />
Lato Vesuvio e mare 2,00 250,00 500,00<br />
Tratti collegamento pozzetto - plinto 37,00 1,00 37,00<br />
Pre<strong>di</strong>sposizione per palo per semaforo 15,00 15,00<br />
Ai pozzetti <strong>del</strong> semaforo 5,00 5,00<br />
SOMMANO m 557,00 3,71 2´066,47<br />
48 Cavidotto in tubazione flessibile corrugata a doppia parete <strong>di</strong> linee <strong>di</strong><br />
L.02.040.130 alimentazione elettrica in polietilene ad alta densità, fornito in rotoli,<br />
.c conforme alle norme NC F 68 171, ... era in scavo o in cave<strong>di</strong> (pagati<br />
a parte), compreso: giunzioni, curve, manicotti, cavallotti <strong>di</strong> fissaggio<br />
Diametro mm 63<br />
- Per pre<strong>di</strong>sposizione cavidotti ottici lungo tutta la strada_corrugato fi<br />
110<br />
La tubazione in oggetto corre lungo i due marciapie<strong>di</strong> nello stesso<br />
scavo <strong>del</strong>la pre<strong>di</strong>sposizione <strong>del</strong>l'impianto <strong>di</strong> P.I. attraversando in vari<br />
tratti pozzetti e nei restanti tratti a<strong>di</strong>acenti agli stessi sul lato mare,<br />
senza alcuna interruzione<br />
Tubazione in corrugato per linea cavidotti per linea ottica<br />
si considera una lunghezza totale <strong>di</strong> 2,00 250,00 500,00<br />
SOMMANO m 500,00 3,71 1´855,00<br />
49 Dispersore in acciaio ramato <strong>del</strong> tipo prolungabile, lunghezza 1,5 m,<br />
L.05.020.020 spessore rame 100 micron, completo <strong>di</strong> morsetto <strong>di</strong> allaccio, puntale, e<br />
.b testa <strong>di</strong> battuta alloggiato in pozzetto <strong>di</strong> materiale plastico <strong>del</strong>le<br />
<strong>di</strong>mensioni esterne <strong>di</strong> 400x400x400 mm <strong>di</strong>ametro 25 mm<br />
- Dispersore <strong>di</strong> terra 37,00<br />
SOMMANO cad 37,00 93,98 3´477,26<br />
50 Cavo in corda <strong>di</strong> rame elettrolitico isolato in PVC, NO7 V-K , non<br />
L.02.010.010 propagante <strong>di</strong> incen<strong>di</strong>o ( CEI 20-22 II), non propagante <strong>di</strong> fiamma (<br />
.i CEI 20-35), per tensioni nominali 450/750 V ad ... one CEI 20-22, Ia<br />
marca o provenienza <strong>di</strong> prodotto e marchio IMQ. Per sistemi chiusi o<br />
incassati Unipolare Sezione 35 mm²<br />
2,00 250,00 500,00<br />
SOMMANO m 500,00 3,90 1´950,00<br />
51 Cavo in corda rigida <strong>di</strong> rame ricotto stagnato isolato in gomma EPR,<br />
L.02.010.170 FG7 OR , non propagante <strong>di</strong> incen<strong>di</strong>o ( CEI 20-22 II), non propagante<br />
.d <strong>di</strong> fiamma ( CEI 20-35), contenuta emissione ... 0-22 II, Ia marca o<br />
provenienza <strong>di</strong> prodotto, la marcatura metrica progressiva e marchio<br />
IMQ Quadripolare Sezione 4x6 mm²<br />
- Treccia <strong>di</strong> rame per messa terra tra i tubi e i pali<br />
Tratto <strong>di</strong> collegamento tra i pozzetti<br />
37,00 2,00 74,00<br />
A R I P O R T A R E 74,00 686´104,94<br />
COMMITTENTE: <strong>Comune</strong> <strong>di</strong> <strong>Torre</strong> <strong>del</strong> <strong>Greco</strong>
Num.Ord.<br />
TARIFFA<br />
DESIGNAZIONE DEI LAVORI<br />
pag. 19<br />
D I M E N S I O N I<br />
I M P O R T I<br />
Quantità<br />
par.ug. lung. larg. H/peso unitario TOTALE<br />
R I P O R T O 74,00 686´104,94<br />
Collegamento tra pozzetto e palo 2,00 250,00 500,00<br />
Tratti collegamento pozzetto - plinto 37,00 1,00 37,00<br />
SOMMANO m 611,00 4,46 2´725,06<br />
52 Tubi in PVC rigido conformi norma UNI EN 1401-1, con contenuto<br />
U.02.040.120 minimo <strong>di</strong> PVC pari all'80% , per condotte <strong>di</strong> scarico interrate <strong>di</strong> acque<br />
.b civili e industriali, giunto a bicchiere con ... ni, escluso solo la<br />
formazione <strong>del</strong> letto <strong>di</strong> posa e <strong>del</strong> rinfianco in materiale idoneo.<br />
Rigi<strong>di</strong>tà anulare SN 2 kN/m² DN 200<br />
- Tubi fi 200 in pvc nei plinti dei pali 37,00 1,00 37,00<br />
SOMMANO m 37,00 13,98 517,26<br />
53 Acciaio ad alta duttilità in classe tecnica B450C, conforme alle Norme<br />
E.03.040.010 Tecniche per le Costruzioni <strong>del</strong> 23/09/2005 fornito in barre <strong>di</strong> tutti i<br />
.a <strong>di</strong>ametri; tagliato a misura, sagomato ... rido, legature ed ogni altro<br />
onere, nonché‚ tutti gli oneri relativi ai controlli <strong>di</strong> legge Acciaio in<br />
barre per armature<br />
- Realizzazione plinti per alloggio pali<br />
armatura <strong>di</strong>ametro fi 16 ogni 20"<br />
sviluppo ferro ml 2.40<br />
0.80/0.20= n° 4 ferri x n° 6 facce<br />
sono ml 2.40 37,00 2,40 1,580 140,30<br />
SOMMANO kg 140,30 1,07 150,12<br />
54 Calcestruzzo durevole per impieghi strutturali secondo le norme UNI<br />
E.03.010.020 EN 206-1 e UNI 11104 in conformità al DM 14/09/2005 e secondo le<br />
.a norme UNI 11040 per i calcestruzzi autocompatta ... : corrosione<br />
indotta da carbonatazione, con resistenza caratteristica: In fondazione<br />
Rck 30 - XC1 - rapporto a/c max
Num.Ord.<br />
TARIFFA<br />
DESIGNAZIONE DEI LAVORI<br />
pag. 20<br />
D I M E N S I O N I<br />
I M P O R T I<br />
Quantità<br />
par.ug. lung. larg. H/peso unitario TOTALE<br />
R I P O R T O 694´800,99<br />
57 Rinterro <strong>di</strong> cavo eseguito a mano con materiale al bordo comprendente<br />
E.01.040.020 costipamento <strong>del</strong>la terra secondo prescrizioni <strong>del</strong> Csd’A e irrorazione<br />
.a <strong>di</strong> acqua con esclusione degli oneri <strong>di</strong> avvicinamento <strong>del</strong> materiale a<br />
bordo cavo Rinterro <strong>di</strong> cavo eseguito a mano con materiale al bordo<br />
- Rinterro<br />
Per posa in opera <strong>del</strong>la tubazione in corrugato <strong>del</strong>l'impianto P.I.<br />
si considera il 30% <strong>del</strong>lo scavo per tubi corrugati 0,30 99,00 29,70<br />
SOMMANO m³ 29,70 6,40 190,08<br />
58 Pozzetto <strong>di</strong> raccordo pedonale, non <strong>di</strong>aframmato, realizzato con<br />
U.04.020.010 elementi prefabbricati in cemento vibrato con impronte laterali per<br />
.f l'immissione <strong>di</strong> tubi, senza coperchio o griglia, ... etto con calcestruzzo<br />
cementizio, il rinfianco e il rinterro con la sola esclusione degli oneri<br />
per lo scavo 70x70x70 cm<br />
- Per varie operazioni anche su sede stradale <strong>di</strong>m 70x70x70 per<br />
sostituzione 2,00<br />
SOMMANO cad 2,00 84,32 168,64<br />
59 Corda in rame nudo, in opera completa <strong>di</strong> morsetti e capicorda, posata<br />
L.05.010.030 interrata entro scavo pre<strong>di</strong>sposto sezione nominale 35 mm²<br />
.d - Lunghezza <strong>di</strong> circa 1 ml. cadauno - serve per collegamento al<br />
<strong>di</strong>spersore <strong>di</strong> terra<br />
Messa a terra <strong>del</strong> palo 37,00 2,00 74,00<br />
SOMMANO m 74,00 5,15 381,10<br />
60 Lanterna tipo e/o similare LF 13 VP con struttura in acciaio in profilati<br />
N.P. 007 <strong>di</strong> prima scelta in acciaio pressopiegati e tagliati a TIG duomo in rame<br />
a lastra e pomelli in ottone con q ... spersore a croce in acciaio zincato,<br />
cavi in corda rigida e flessibile in rame <strong>di</strong> <strong>di</strong>mensioni e quantità come<br />
da progetto<br />
- Lampione 37,00<br />
SOMMANO cad 37,00 6´930,97 256´445,89<br />
61 Lanterna tipo e/o similare LF 13 VP con struttura in acciaio in profilati<br />
N.P. 008 <strong>di</strong> prima scelta in acciaio pressopiegati e tagliati a TIG duomo in rame<br />
a lastra e pomelli in ottone con q ... spersore a croce in acciaio zincato,<br />
cavi in corda rigida e flessibile in rame <strong>di</strong> <strong>di</strong>mensioni e quantità come<br />
da progetto<br />
Ulteriore braccio sui nuovi pali 3,00<br />
SOMMANO cad 3,00 3´171,27 9´513,81<br />
62 Rimozione <strong>di</strong> opere in ferro, completi <strong>di</strong> pezzi speciali e collari <strong>di</strong><br />
R.02.115.010 ancoraggio alla muratura e alle strutture, <strong>di</strong> qualsiasi <strong>di</strong>mensione e<br />
.b spessore e con qualsiasi sviluppo, in oper ... tilizzabili e/o <strong>di</strong> risulta fino<br />
ad una <strong>di</strong>stanza <strong>di</strong> 50 m Di elementi struturali con profili NP, HEA,<br />
UPN, L, C e similari<br />
- Pali vari, e trovanti chiusini e griglie in ferro sottostanti le<br />
pavimentazioni<br />
si considerano 200,00<br />
SOMMANO kg 200,00 0,73 146,00<br />
63 Profilati normali in ferro tondo, piatto, quadro od angolare con impiego<br />
E.19.010.070 <strong>di</strong> lamiera per ringhiere, inferiate, cancellate, griglie, ecc. con eventuali<br />
.d intelaiature fisse o mobili co ... nati o saldati, compresa una mano <strong>di</strong><br />
vernice antiruggine e opere murarie: Ringhiere in profilati normali e a<br />
COMMITTENTE: <strong>Comune</strong> <strong>di</strong> <strong>Torre</strong> <strong>del</strong> <strong>Greco</strong><br />
A R I P O R T A R E 961´646,51
Num.Ord.<br />
TARIFFA<br />
DESIGNAZIONE DEI LAVORI<br />
pag. 21<br />
D I M E N S I O N I<br />
I M P O R T I<br />
Quantità<br />
par.ug. lung. larg. H/peso unitario TOTALE<br />
R I P O R T O 961´646,51<br />
linee curve<br />
- Inferriate protezione alberature_peso cadauna 32,00 40,000 1´280,00<br />
SOMMANO kg 1´280,00 5,35 6´848,00<br />
64 Verniciatura con smalto oleosintetico opaco bianco o colorato, su tubi<br />
E.21.040.080 in ferro da conteggiare a metro lineare, a due mani a coprire: fino a 15<br />
.d cm <strong>di</strong> <strong>di</strong>ametro o <strong>di</strong> equivalente sviluppo perimetrale<br />
- Verniciatura stuttura metallica<br />
Su elementi decorativi preesistenti 2,00 1,00 2,000 4,00<br />
Inferriate protezione alberature 32,00 1,00 1,700 54,40<br />
SOMMANO m 58,40 8,45 493,48<br />
65 Preparazione <strong>di</strong> superficie in ferro con: stuccatura e rasatura<br />
E.21.040.030 Su elementi decorativi preesistenti 2,00 1,00 2,000 4,00<br />
.a Ringhiera su rfi 2,00 19,00 1,000 38,00<br />
Inferriate protezione alberature 32,00 1,00 1,700 54,40<br />
SOMMANO m² 96,40 4,29 413,56<br />
66 Pavimentazione in cubetti <strong>di</strong> granito bianco, grezzi, con finitura a<br />
E.22.010.100 spacco, in letto <strong>di</strong> sabbia su sottostante massetto <strong>di</strong> fondazione,<br />
.b quest'ultimo da pagarsi a parte, compreso l'on ... anto altro necessario<br />
per dare il lavoro finito a regola d'arte anche a figure geometriche. In<br />
letto <strong>di</strong> sabbia 8x8x10 cm<br />
- Strisce pedonali 3,00 0,50 4,000 9,000 54,00<br />
SOMMANO m² 54,00 58,82 3´176,28<br />
67 Pavimentazione in cubetti <strong>di</strong> pietra lavica e/o porfido posti in opera in<br />
E.22.010.010 letto <strong>di</strong> sabbia su sottostante massetto <strong>di</strong> fondazione, quest'ultimo da<br />
.c pagarsi a parte, compreso l'onere de ... necessario per dare il lavoro<br />
finito a regola d'arte anche a figure geometriche. In letto <strong>di</strong> sabbia e<br />
cemento 8x8x10 cm<br />
- Per attraversamenti pedonali 3,00 4,00 9,000 108,00<br />
a detrarre strisce pedonali bianche 3,00 0,50 4,000 9,000 -54,00<br />
Sommano positivi m² 108,00<br />
Sommano negativi m² -54,00<br />
SOMMANO m² 54,00 52,93 2´858,22<br />
68 Rimozione <strong>di</strong> sostegni relativi ai segnali <strong>di</strong> qualsiasi <strong>di</strong>mensione e tipo,<br />
U.05.010.150 compreso il trasporto, la rimozione <strong>del</strong> blocco <strong>di</strong> fondazione ed il<br />
.1 riempimento <strong>del</strong> vuoto con materiale arido Rimozione <strong>di</strong> sostegni per<br />
segnali <strong>di</strong> qualsiasi <strong>di</strong>mensione e tipo<br />
- Rimozione sostegni per segnaletica sui marciapie<strong>di</strong><br />
Paletti 12,00<br />
SOMMANO cad 12,00 15,81 189,72<br />
69 Fornitura e posa in opera con staffe bullonate su appositi supporti <strong>di</strong><br />
U.05.050.110 segnali <strong>di</strong> ''<strong>di</strong>vieto'' e ''obbligo'' <strong>di</strong> forma circolare su fondo bianco o<br />
.f azzurro come da figure stabilite da ... ce <strong>del</strong>la Strada e <strong>del</strong><br />
Regolamento <strong>di</strong> Attuazione rifrangenza classe II In lamiera <strong>di</strong> alluminio<br />
da 25/10 <strong>di</strong> <strong>di</strong>ametro cm 90<br />
- Per segnali circolari<br />
Per regolamentazione traffico 10,00<br />
SOMMANO cad 10,00 99,54 995,40<br />
COMMITTENTE: <strong>Comune</strong> <strong>di</strong> <strong>Torre</strong> <strong>del</strong> <strong>Greco</strong><br />
A R I P O R T A R E 976´621,17
Num.Ord.<br />
TARIFFA<br />
DESIGNAZIONE DEI LAVORI<br />
pag. 22<br />
D I M E N S I O N I<br />
I M P O R T I<br />
Quantità<br />
par.ug. lung. larg. H/peso unitario TOTALE<br />
R I P O R T O 976´621,17<br />
70 Fornitura e posa in opera <strong>di</strong> sostegni tubolari <strong>di</strong> <strong>di</strong>ametro 48÷60 mm,<br />
U.05.050.500 altezza 2÷3 m, <strong>di</strong> qualsiasi altezza e <strong>di</strong>mensione, compreso idonea<br />
.b fondazione in calcestruzzo cementizio <strong>di</strong> idon ... il montaggio <strong>del</strong><br />
segnale ed ogni onere e magistero Fornitura e posa in opera <strong>di</strong> sostegni<br />
tubolari altezza da 2 a 3 metri<br />
- Per sostegno segnali 8,00<br />
SOMMANO cad 8,00 48,45 387,60<br />
71 Fornitura e posa in opera con staffe bullonate su appositi supporti <strong>di</strong><br />
U.05.050.020 segnali <strong>di</strong> ''pericolo'' e ''dare la precedenza” <strong>di</strong> forma triangolare<br />
.f rifrangenza classe II In lamiera <strong>di</strong> alluminio da 25/10 lato cm 120<br />
- Per segnali <strong>di</strong> forma triangolare 4,00<br />
SOMMANO cad 4,00 91,72 366,88<br />
72 Fornitura e posa in opera su appositi supporti <strong>di</strong> segnali <strong>di</strong> ''<strong>di</strong>rezione'',<br />
U.05.050.200 ''preavviso <strong>di</strong> intersezioni'' e ''preselezione'' urbani e extraurbani come<br />
.a da figure stabilite dal Co<strong>di</strong>ce <strong>del</strong>la Strada e dal Regolamento <strong>di</strong><br />
Attuazione, rifrangenza classe I In lamiera <strong>di</strong> ferro 10/10 <strong>di</strong> <strong>di</strong>mensioni<br />
cm 90x100<br />
2,00<br />
SOMMANO cad 2,00 81,46 162,92<br />
73 Segnaletica orizzontale, a norma UNI EN 1436/98, <strong>di</strong> nuovo impianto<br />
U.05.050.510 costituita da strisce longitu<strong>di</strong>nali o trasversali, eseguite me<strong>di</strong>ante<br />
.b applicazione <strong>di</strong> vernice rifrangente premisce ... 0,2 kg/m², in opera<br />
compreso ogni onere per il tracciamento e la fornitura <strong>del</strong> materiale Per<br />
strisce <strong>di</strong> larghezza 15 cm<br />
550,00<br />
100,00<br />
SOMMANO m 650,00 0,49 318,50<br />
74 Segnaletica orizzontale, a norma UNI EN 1436/98, costituita da strisce<br />
U.05.050.530 <strong>di</strong> arresto, passi pedonali, zebrature eseguite me<strong>di</strong>ante applicazione <strong>di</strong><br />
.a vernice rifrangente premiscelata <strong>di</strong> c ... eso ogni onere per il<br />
tracciamento e la fornitura <strong>del</strong> materiale Per nuovo impianto, vernice in<br />
quantità pari a 1,3 kg/m²<br />
- Per zebrature, etc 1,00 4,00 9,000 36,00<br />
SOMMANO m² 36,00 4,22 151,92<br />
75 Segnaletica orizzontale, a norma UNI EN 1436/98, costituita da scritte<br />
U.05.050.540 a terra eseguite me<strong>di</strong>ante applicazione <strong>di</strong> vernice rifrangente<br />
.a premiscelata <strong>di</strong> colore bianca o gialla permanen ... mento e la fornitura<br />
<strong>del</strong> materiale, misurata vuoto per pieno secondo il massimo poligono<br />
circoscritto Per nuovo impianto<br />
5,00 3,00 3,000 45,00<br />
SOMMANO m² 45,00 3,82 171,90<br />
76 Fornitura e posa in opera <strong>di</strong> piante Citrus aurantium, in contenitore da<br />
N.P. 009 50 litri, circonferenza fusto cm 16/18, <strong>di</strong> prima scelta , tutore <strong>di</strong> legno<br />
<strong>di</strong> castagno <strong>di</strong> adeguate <strong>di</strong>mensioni ... irrigazione con 25 litri <strong>di</strong> acqua<br />
per pianta e quant'altro occorre per dare il lavooro compiuto a perfetta<br />
regola d'arte<br />
50,00<br />
SOMMANO cad 50,00 236,00 11´800,00<br />
A R I P O R T A R E 989´980,89<br />
COMMITTENTE: <strong>Comune</strong> <strong>di</strong> <strong>Torre</strong> <strong>del</strong> <strong>Greco</strong>
Num.Ord.<br />
TARIFFA<br />
DESIGNAZIONE DEI LAVORI<br />
pag. 23<br />
D I M E N S I O N I<br />
I M P O R T I<br />
Quantità<br />
par.ug. lung. larg. H/peso unitario TOTALE<br />
R I P O R T O 989´980,89<br />
77 Espianto degli alberi esistenti e loro rimessa in opera, comprendenti nel<br />
N.P. 010 lavoro lo scavo per l'espianto e per il nuovo alloggio, il collocamento<br />
<strong>del</strong>la pianta, e prima irrigazione con 25 litri <strong>di</strong> acqua per pianta e<br />
quant'altro occorre per dare il lavoro compiuto a perfetta regola d'arte<br />
15,00<br />
SOMMANO cad 15,00 145,00 2´175,00<br />
78 Fornitura e posa in opera <strong>di</strong> piante Citrus aurantium, in contenitore da<br />
N.P. 009 50 litri, circonferenza fusto cm 16/18, <strong>di</strong> prima scelta , tutore <strong>di</strong> legno<br />
<strong>di</strong> castagno <strong>di</strong> adeguate <strong>di</strong>mensioni ... irrigazione con 25 litri <strong>di</strong> acqua<br />
per pianta e quant'altro occorre per dare il lavooro compiuto a perfetta<br />
regola d'arte<br />
- Trattasi <strong>di</strong> inserimento nuovi alberi in sostituzione <strong>di</strong> quelli rimossi 20,00 20,00<br />
SOMMANO cad 20,00 236,00 4´720,00<br />
79 Abbattimento <strong>di</strong> alberi adulti, carico e trasporto <strong>del</strong> materiale <strong>di</strong> risulta,<br />
U.07.010.340 escluso l'onere <strong>di</strong> smaltimento, compresa macchina operatrice,<br />
.a attrezzatura, e rimozione <strong>del</strong> ceppo: per alberi <strong>di</strong> altezza fino a 10 m<br />
5,00<br />
SOMMANO cad 5,00 101,12 505,60<br />
80 Fornitura e posa in opera <strong>di</strong> griglie <strong>di</strong> protezione per alberi in ghisa <strong>di</strong><br />
N.P. 011 forma quadrata prodotta da azienda certificata ISO 9001 (tipo<br />
GSALBQ)con asole <strong>di</strong>sposte su tre circonfere ... interno mm 400,<br />
compreso scavo attorno alla pianta per livellamento terreno , il tutto<br />
eseguito a perfetta regola d'arte<br />
- Grigliato 100x100 10,00<br />
SOMMANO cad 10,00 400,00 4´000,00<br />
81 Fornitura e posa in opera <strong>di</strong> griglie <strong>di</strong> protezione per alberi in ghisa <strong>di</strong><br />
N.P. 012 forma quadrata prodotta da azienda certificata ISO 9001 (tipo<br />
GSALBQ) con asole <strong>di</strong>sposte su tre circonfer ... interno mm 400,<br />
compreso scavo attorno alla pianta per livellamento terreno , il tutto<br />
eseguito a perfetta regola d'arte<br />
- Grigliato 80x80 22,00<br />
SOMMANO cad 22,00 267,00 5´874,00<br />
82 Stesa e mo<strong>del</strong>lazione <strong>di</strong> terra <strong>di</strong> coltivo: operazione manuale<br />
U.07.010.010 - Per nuove alberature 32,00 0,70 0,700 0,700 10,98<br />
.a<br />
SOMMANO m³ 10,98 14,30 157,01<br />
83 Fornitura e montaggio <strong>di</strong> panchina composta <strong>di</strong> due spalle in lamiera<br />
N.P. 013 d'acciaio spessore minimo 8mm con fori da mm 4, zincata a caldo e<br />
verniciata a polveri P.P. cui è fissata una se ... hio, realizzata con taglio<br />
LASER. Dimensioni circa L. 1955mm. - H. schienale 795 mm. - H.<br />
seduta 425 mm. - Peso 70-75 Kg<br />
3,00<br />
SOMMANO cad 3,00 1´257,42 3´772,26<br />
84 Smontaggio cestino gettacarta, compresi il carico e il trasporto con<br />
N.P. 014 mezzo e l'accatastamento in luogo in<strong>di</strong>cato dalla D.L. per il successivo<br />
COMMITTENTE: <strong>Comune</strong> <strong>di</strong> <strong>Torre</strong> <strong>del</strong> <strong>Greco</strong><br />
A R I P O R T A R E 1´011´184,76
Num.Ord.<br />
TARIFFA<br />
DESIGNAZIONE DEI LAVORI<br />
pag. 24<br />
D I M E N S I O N I<br />
I M P O R T I<br />
Quantità<br />
par.ug. lung. larg. H/peso unitario TOTALE<br />
R I P O R T O 1´011´184,76<br />
riutilizzo<br />
2,00<br />
SOMMANO cad 2,00 14,90 29,80<br />
85 Rimozione <strong>di</strong> <strong>di</strong>ssuasori metallici, compreso asportazione <strong>del</strong> plinto <strong>di</strong><br />
N.P. 015 fondazione e trasporto a <strong>di</strong>scarica autorizzata <strong>del</strong> materiale <strong>di</strong> risulta,<br />
posta a qualsiasi <strong>di</strong>stanza da cantie ... e ed il successivo<br />
riposizionamento, compreso quanto altro occorrente per dare il lavoro<br />
finito a perfetta regola d'arte<br />
- Dissuasori ad U e trasporto a deposito comunale<br />
Paletti ad U esistenti lungo la strada 20,00<br />
SOMMANO cad 20,00 33,94 678,80<br />
86 Fornitura e posa in opera <strong>di</strong> <strong>di</strong>ssuasore <strong>di</strong> acciaio tubolare <strong>di</strong><br />
N.P. 016 <strong>di</strong>mensione: <strong>di</strong>ametro 100 mm e altezza cm 110, con sovrastante<br />
elemento decorativo a forma <strong>di</strong> sfera d'acciaio, complet ... rofon<strong>di</strong>tà <strong>di</strong><br />
200 mm con getto <strong>di</strong> calcestruzzo, compreso ogni onere e magistero<br />
per dare il lavoro finito a regola d'arte<br />
- Alt. incroci 50,00<br />
SOMMANO cad 50,00 82,24 4´112,00<br />
87 Fornitura e posa in opera <strong>di</strong> cestino portarifiuti da <strong>di</strong>mensioni e<br />
N.P. 017 tipologia come da <strong>di</strong>segno progettuale, compreso il palo <strong>di</strong> <strong>di</strong>ametro 60<br />
mm, la flangia e il posizionamento in pavimentazione o in tappeto<br />
erboso e ogni onere e magistero<br />
10,00<br />
SOMMANO cad 10,00 226,36 2´263,60<br />
88 Pensilina modulare <strong>di</strong> attesa, con struttura portante in tubo <strong>di</strong> acciaio<br />
U.06.070.060 zincato a caldo e verniciato <strong>di</strong>ametro 60 mm, copertura a volta con<br />
.a struttura <strong>di</strong> sostegno e <strong>di</strong> canalizzazione ... mm, tamponamenti laterali<br />
<strong>del</strong>le volte in metacrilato trasparente spessore 4 mm: composizione 2<br />
moduli, larghezza 2140 mm<br />
- Nuove pensiline 1,00<br />
SOMMANO cad 1,00 2´366,20 2´366,20<br />
89 Box bagno, costituito da struttura in materiale plastico autoestinguente,<br />
S.02.020.030 pavimenti in lastre in pvc, porta esterna in materiale plastico e maniglia<br />
.a <strong>di</strong> sicurezza. Vaso avente siste ... ica e comando <strong>di</strong> lavaggio ed<br />
espulsione a leva. Montaggio e nolo per il 1° mese Da minimo cm 100<br />
x 100 con vaso a sedere<br />
1,00<br />
SOMMANO cad 1,00 100,92 100,92<br />
90 Box bagno, costituito da struttura in materiale plastico autoestinguente,<br />
S.02.020.040 pavimenti in lastre in pvc, porta esterna in materiale plastico e maniglia<br />
.a <strong>di</strong> sicurezza. Vaso avente siste ... i successivi al primo, compreso gli<br />
oneri <strong>di</strong> manutenzione e tenuta in esercizio Da minimo cm 100 x 100<br />
con vaso a sedere<br />
si stimano 8 mesi 1,00 8,00 8,00<br />
SOMMANO cad/30gg 8,00 63,30 506,40<br />
91 Monoblocco prefabbricato per mense, spogliatoi, guar<strong>di</strong>ole, uffici e<br />
S.02.020.090 locali infermeria: costituito da struttura in acciaio zincato a caldo e<br />
.a pannelli <strong>di</strong> tamponatura. Pareti in panne ... terno semivetrato (esclusi<br />
COMMITTENTE: <strong>Comune</strong> <strong>di</strong> <strong>Torre</strong> <strong>del</strong> <strong>Greco</strong><br />
A R I P O R T A R E 1´021´242,48
Num.Ord.<br />
TARIFFA<br />
DESIGNAZIONE DEI LAVORI<br />
pag. 25<br />
D I M E N S I O N I<br />
I M P O R T I<br />
Quantità<br />
par.ug. lung. larg. H/peso unitario TOTALE<br />
R I P O R T O 1´021´242,48<br />
gli arre<strong>di</strong>). Montaggio e nolo per il 1° mese <strong>di</strong>mensioni 450 x240 cm<br />
con altezza pari a 240 cm<br />
1,00<br />
SOMMANO cad 1,00 420,65 420,65<br />
92 Monoblocco prefabbricato per mense, spogliatoi, guar<strong>di</strong>ole, uffici e<br />
S.02.020.100 locali infermeria, costituito da struttura in acciaio zincato a caldo e<br />
.a pannelli <strong>di</strong> tamponatura. Pareti in panne ... sivi al primo, compreso gli<br />
oneri <strong>di</strong> manutenzione e tenuta in esercizio <strong>di</strong>mensioni 450 x240 cm<br />
con altezza pari a 240 cm<br />
1,00 8,00 8,00<br />
SOMMANO cad/30gg 8,00 262,22 2´097,76<br />
93 Estintore a polvere, omologato secondo DM <strong>del</strong> 20/12/82, con valvola<br />
S.01.030.020 a pulsante, valvola <strong>di</strong> sicurezza a molla e manometro <strong>di</strong> in<strong>di</strong>cazione <strong>di</strong><br />
.l carica e sistema <strong>di</strong> controllo <strong>del</strong>la pressione tramite valvola <strong>di</strong> non<br />
ritorno Da 9 kg, classe 144BC<br />
SI STIMANO 3 X 9 MESI 3,00 9,00 27,00<br />
SOMMANO cad/30gg 27,00 5,17 139,59<br />
94 Recinzione provvisionale modulare a pannelli ad alta visibilità con<br />
S.01.010.030 maglia <strong>di</strong> <strong>di</strong>mensioni non inferiore a mm 20 <strong>di</strong> larghezza e non<br />
.a inferiore a mm 50 <strong>di</strong> altezza, con irrigi<strong>di</strong>menti ne ... orta e terminali;<br />
dal peso totale me<strong>di</strong>o non inferiore a 20 kg/ m² Montaggio per nolo con<br />
moduli <strong>di</strong> altezza pari a m 2,00<br />
(lung.=2*320) 640,00 2,000 1´280,00<br />
SOMMANO m² 1´280,00 3,22 4´121,60<br />
95 Recinzione provvisionale modulare a pannelli ad alta visibilità con<br />
S.01.010.030 maglia <strong>di</strong> <strong>di</strong>mensioni non inferiore a mm 20 <strong>di</strong> larghezza e non<br />
.b inferiore a mm 50 <strong>di</strong> altezza, con irrigi<strong>di</strong>menti ne ... i per modulo porta<br />
e terminali; dal peso totale me<strong>di</strong>o non inferiore a 20 kg/ m² Nolo con<br />
moduli <strong>di</strong> altezza pari a m 2,00<br />
si stimano 8 mesi<br />
Ve<strong>di</strong> voce n° 94 [m² 1 280.00] 8,00 10´240,00<br />
SOMMANO m²/30gg 10´240,00 0,27 2´764,80<br />
96 Recinzione provvisionale <strong>di</strong> aree <strong>di</strong> cantiere con rete in polietilene ad<br />
S.01.010.060 alta densità <strong>di</strong> peso non inferiore a 220 gr/m² indeformabile <strong>di</strong> color<br />
.g arancio brillante a maglie ovoidali, r ... i paletti zincati infissi nel<br />
terreno ad una <strong>di</strong>stanza non superiore a m 1,5 Montaggio per nolo per<br />
altezza pari a m 2,00<br />
al 50% perchè posta su rete metallica<br />
Ve<strong>di</strong> voce n° 94 [m² 1 280.00] 0,50 640,00<br />
SOMMANO m² 640,00 4,10 2´624,00<br />
97 Recinzione provvisionale <strong>di</strong> aree <strong>di</strong> cantiere con rete in polietilene ad<br />
S.01.010.060 alta densità <strong>di</strong> peso non inferiore a 220 gr/m² indeformabile <strong>di</strong> color<br />
.h arancio brillante a maglie ovoidali, r ... uta da appositi paletti zincati<br />
infissi nel terreno ad una <strong>di</strong>stanza non superiore a m 1,5 Nolo per<br />
altezza pari a m 2,00<br />
per mesi 8<br />
Ve<strong>di</strong> voce n° 96 [m² 640.00] 8,00 5´120,00<br />
SOMMANO m²/30gg 5´120,00 0,25 1´280,00<br />
98 Recinzione provvisionale <strong>di</strong> aree <strong>di</strong> cantiere con rete in polietilene ad<br />
COMMITTENTE: <strong>Comune</strong> <strong>di</strong> <strong>Torre</strong> <strong>del</strong> <strong>Greco</strong><br />
A R I P O R T A R E 1´034´690,88
Num.Ord.<br />
TARIFFA<br />
DESIGNAZIONE DEI LAVORI<br />
pag. 26<br />
D I M E N S I O N I<br />
I M P O R T I<br />
Quantità<br />
par.ug. lung. larg. H/peso unitario TOTALE<br />
R I P O R T O 1´034´690,88<br />
S.01.010.060 alta densità <strong>di</strong> peso non inferiore a 220 gr/m² indeformabile <strong>di</strong> color<br />
.a arancio brillante a maglie ovoidali, r ... i paletti zincati infissi nel<br />
terreno ad una <strong>di</strong>stanza non superiore a m 1,5 Montaggio per nolo per<br />
altezza pari a m 1,00<br />
250,00 250,00<br />
SOMMANO m² 250,00 3,11 777,50<br />
99 Cartelli <strong>di</strong> <strong>di</strong>vieto, conformi al DLgs 493/96,attuazione <strong>del</strong>la <strong>di</strong>rettiva<br />
S.04.010.010 92/58 CEE e simbologia a norme UNI in lamiera <strong>di</strong> alluminio, con<br />
.d pellicola adesiva rifrangente grandangolare Sfondo bianco 500 x 500<br />
mm visibilità18 m<br />
10,00<br />
SOMMANO cad 10,00 19,21 192,10<br />
100 Cartelli <strong>di</strong> <strong>di</strong>vieto, conformi al DLgs 493/96,attuazione <strong>del</strong>la <strong>di</strong>rettiva<br />
S.04.010.010 92/58 CEE e simbologia a norme UNI in lamiera <strong>di</strong> alluminio, con<br />
.g pellicola adesiva rifrangente grandangolare Sfondo bianco 666 x 500<br />
mm visibilità 18 m<br />
6,00<br />
SOMMANO cad 6,00 27,57 165,42<br />
101 Cartelli <strong>di</strong> pericolo, conformi al DLgs 493/96,attuazione <strong>del</strong>la <strong>di</strong>rettiva<br />
S.04.010.020 92/58 CEE e simbologia a norme UNI in lamiera <strong>di</strong> alluminio, con<br />
.k pellicola adesiva rifrangente grandangolare Sfondo giallo per<br />
in<strong>di</strong>cazione <strong>di</strong> pericolo 500 x 330 mm<br />
8,00<br />
SOMMANO cad 8,00 13,66 109,28<br />
102 Cartelli <strong>di</strong> obbligo, conformi al DLgs 493/96,attuazione <strong>del</strong>la <strong>di</strong>rettiva<br />
S.04.010.030 92/58 CEE e simbologia a norme UNI in lamiera <strong>di</strong> alluminio, con<br />
.g pellicola adesiva rifrangente grandangolare Sfondo bianco 666 x 500<br />
mm visibilità 18 m<br />
5,00<br />
SOMMANO cad 5,00 27,16 135,80<br />
103 Cartelli per in<strong>di</strong>cazioni antincen<strong>di</strong>o, conformi al DLgs 493/<br />
S.04.010.040 96,attuazione <strong>del</strong>la <strong>di</strong>rettiva 92/58 CEE e simbologia a norme UNI in<br />
.c lamiera <strong>di</strong> alluminio, con pellicola adesiva rifrangente grandangolare<br />
Sfondo bianco 250 x 250 mm visibilità 10 m<br />
3,00<br />
SOMMANO cad 3,00 5,83 17,49<br />
104 Cartello <strong>di</strong> forma circolare, segnalante <strong>di</strong>vieti o obblighi, in lamiera <strong>di</strong><br />
S.04.020.020 acciaio spessore 10/10 mm; costo <strong>di</strong> utilizzo <strong>del</strong> segnale per un mese:<br />
.c Di <strong>di</strong>ametro 60 cm, rifrangenza classe II<br />
10,00<br />
SOMMANO cad 10,00 8,51 85,10<br />
105 Cartello <strong>di</strong> forma triangolare, fondo giallo, in lamiera <strong>di</strong> acciaio<br />
S.04.020.010 spessore 10/10 mm; costo <strong>di</strong> utilizzo <strong>del</strong> segnale per un mese Di lato<br />
.b 90 cm, rifrangenza classe I<br />
10,00<br />
SOMMANO cad 10,00 4,01 40,10<br />
A R I P O R T A R E 1´036´213,67<br />
COMMITTENTE: <strong>Comune</strong> <strong>di</strong> <strong>Torre</strong> <strong>del</strong> <strong>Greco</strong>
Num.Ord.<br />
TARIFFA<br />
DESIGNAZIONE DEI LAVORI<br />
pag. 27<br />
D I M E N S I O N I<br />
I M P O R T I<br />
Quantità<br />
par.ug. lung. larg. H/peso unitario TOTALE<br />
R I P O R T O 1´036´213,67<br />
106 tabella lavori m. 1.40 x 0.70 in policarbonato<br />
sic 111 1,00<br />
SOMMANO cadauno 1,00 28,84 28,84<br />
107 Partecipazione <strong>del</strong> responsabile alle attività <strong>di</strong> sopralluogo e verifica e a<br />
sic 102 riunioni perio<strong>di</strong>che richieste dal Responsabile <strong>del</strong>la sicurezza in fase <strong>di</strong><br />
esecuzione<br />
SI STIMANO 4 ORE AL MESE X 8 MESI 4,00 8,00 32,00<br />
SOMMANO ora 32,00 46,33 1´482,56<br />
108 Attività <strong>di</strong> verifica e <strong>di</strong> controllo perio<strong>di</strong>co <strong>del</strong>le attrezzature <strong>di</strong> lavoro,<br />
sic 103 dei percorsi pedonali e dei presi<strong>di</strong> antincen<strong>di</strong>o e sanitari<br />
SI STIMANO 2 ORE AL MESE X 8 MESI 2,00 8,00 16,00<br />
SOMMANO ora 16,00 26,80 428,80<br />
109 Quadro elettrico generale completo <strong>di</strong> apparecchiatura <strong>di</strong> comando e <strong>di</strong><br />
sic 114 protezione <strong>di</strong>fferenziale e magnetotermica da 32 A; costo mensile.<br />
1 x 3 mesi 3,00<br />
SOMMANO cadauno 3,00 26,29 78,87<br />
110 Quadro <strong>di</strong> prese a spina per installazione fissa, tipo ASC con 2 prese<br />
sic 117 16A/220V e 2 prese 24V SELV, con <strong>di</strong>fferenziale 0,03A, linea <strong>di</strong><br />
alimentazione con cavo tripolare HO7RN-F da 2,5 mm., <strong>di</strong> lunghezza<br />
fino a 30 m, spina mobile. Montaggio, smontaggio e nolo per un mese.<br />
Classe 2a.<br />
3,00<br />
SOMMANO cad/mese 3,00 29,97 89,91<br />
111 Segnalazione <strong>di</strong> lavoro effettuati da n. 2 movieri con ban<strong>di</strong>erine o<br />
sic 122 palette segnaletiche, incluse nel prezzo, con valutazione oraria per<br />
tempo <strong>di</strong> effettivo servizio<br />
40,00<br />
SOMMANO ora 40,00 53,83 2´153,20<br />
112 Coor<strong>di</strong>namento <strong>del</strong>le attività interferenti e/o pericolose da parte <strong>del</strong><br />
sic 161 responsabile <strong>del</strong> cantiere<br />
20,00<br />
SOMMANO ora 20,00 33,33 666,60<br />
113 Coni in gomma con rifrangenza <strong>di</strong> classe 2, utilizzati per <strong>del</strong>ineare<br />
S.04.020.120 zone o aree <strong>di</strong> lavoro o operazioni <strong>di</strong> manutenzione,utilizzo per mese o<br />
.b frazione comprese le fasi <strong>di</strong> posizionamento manutenzione e rimozione<br />
Di altezza pari a 50 cm, con 3 fasce rifrangenti<br />
80,00<br />
SOMMANO cad 80,00 1,13 90,40<br />
Parziale LAVORI A MISURA euro 1´041´232,85<br />
T O T A L E euro 1´041´232,85<br />
A R I P O R T A R E 1´041´232,85<br />
COMMITTENTE: <strong>Comune</strong> <strong>di</strong> <strong>Torre</strong> <strong>del</strong> <strong>Greco</strong>
Num.Ord.<br />
TARIFFA<br />
DESIGNAZIONE DEI LAVORI<br />
Il Tecnico<br />
pag. 28<br />
D I M E N S I O N I<br />
I M P O R T I<br />
Quantità<br />
par.ug. lung. larg. H/peso unitario TOTALE<br />
R I P O R T O 1´041´232,85<br />
-------------------------------------------<br />
-------------------------------------------<br />
-------------------------------------------<br />
-------------------------------------------<br />
-------------------------------------------<br />
-------------------------------------------<br />
-------------------------------------------<br />
-------------------------------------------<br />
-------------------------------------------<br />
-------------------------------------------<br />
-------------------------------------------<br />
-------------------------------------------<br />
-------------------------------------------<br />
-------------------------------------------<br />
-------------------------------------------<br />
-------------------------------------------<br />
-------------------------------------------<br />
-------------------------------------------<br />
-------------------------------------------<br />
-------------------------------------------<br />
-------------------------------------------<br />
-------------------------------------------<br />
-------------------------------------------<br />
-------------------------------------------<br />
-------------------------------------------<br />
-------------------------------------------<br />
-------------------------------------------<br />
-------------------------------------------<br />
-------------------------------------------<br />
-------------------------------------------<br />
-------------------------------------------<br />
-------------------------------------------<br />
-------------------------------------------<br />
-------------------------------------------<br />
-------------------------------------------<br />
-------------------------------------------<br />
-------------------------------------------<br />
-------------------------------------------<br />
-------------------------------------------<br />
-------------------------------------------<br />
-------------------------------------------<br />
-------------------------------------------<br />
-------------------------------------------<br />
-------------------------------------------<br />
-------------------------------------------<br />
-------------------------------------------<br />
-------------------------------------------<br />
-------------------------------------------<br />
-------------------------------------------<br />
-------------------------------------------<br />
-------------------------------------------<br />
-------------------------------------------<br />
-------------------------------------------<br />
-------------------------------------------<br />
-------------------------------------------<br />
-------------------------------------------<br />
-------------------------------------------<br />
-------------------------------------------<br />
-------------------------------------------<br />
-------------------------------------------<br />
-------------------------------------------<br />
-------------------------------------------<br />
-------------------------------------------<br />
-------------------------------------------<br />
-------------------------------------------<br />
-------------------------------------------<br />
-------------------------------------------<br />
A R I P O R T A R E<br />
COMMITTENTE: <strong>Comune</strong> <strong>di</strong> <strong>Torre</strong> <strong>del</strong> <strong>Greco</strong>
