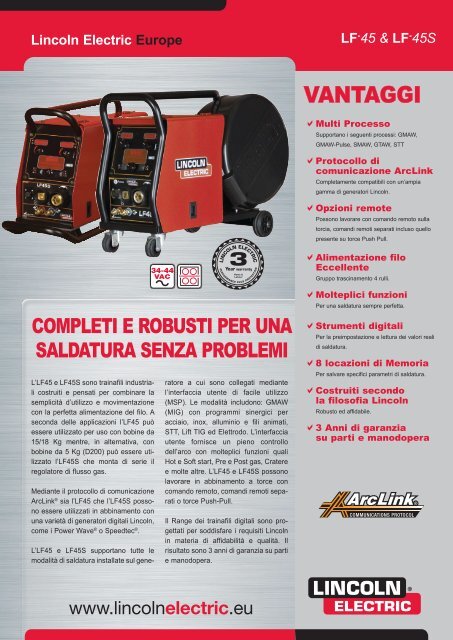

<strong>Lincoln</strong> <strong>Electric</strong> Europe<br />
COMPLETI E ROBUSTI PER UNA<br />
SALDATURA SENZA PROBLEMI<br />
L’LF45 e LF45S sono trainafili industriali<br />
costruiti e pensati per combinare la<br />
semplicità d’utilizzo e movimentazione<br />
con la perfetta alimentazione del filo. A<br />
seconda delle applicazioni l’LF45 può<br />
essere utilizzato per uso con bobine da<br />
15/18 Kg mentre, in alternativa, con<br />
bobine da 5 Kg (D200) può essere utilizzato<br />
l’LF45S che monta di serie il<br />
regolatore di flusso gas.<br />
Mediante il protocollo di comunicazione<br />
ArcLink ® sia l’LF45 che l’LF45S possono<br />
essere utilizzati in abbinamento con<br />
una varietà di generatori digitali <strong>Lincoln</strong>,<br />
come i Power Wave ® o Speedtec ® .<br />
L’LF45 e LF45S supportano tutte le<br />
modalità di saldatura installate sul gene-<br />
3<br />
LINCOLN ELECTRIC<br />
Year warranty<br />
PERFOR M ANCE<br />
Parts &<br />
Labour<br />
PLUS PROTECTIO N<br />
ratore a cui sono collegati mediante<br />
l’interfaccia utente di facile utilizzo<br />
(MSP). Le modalità includono: GMAW<br />
(MIG) con programmi sinergici per<br />
acciaio, inox, alluminio e fili animati,<br />
STT, Lift TIG ed Elettrodo. L’interfaccia<br />
utente fornisce un pieno controllo<br />
dell’arco con molteplici funzioni quali<br />
Hot e Soft start, Pre e Post gas, Cratere<br />
e molte altre. L’LF45 e LF45S possono<br />
lavorare in abbinamento a torce con<br />
comando remoto, comandi remoti separati<br />
o torce Push-Pull.<br />
Il Range dei trainafili digitali sono progettati<br />
per soddisfare i requisiti <strong>Lincoln</strong><br />
in materia di affidabilità e qualità. Il<br />
risultato sono 3 anni di garanzia su parti<br />
e manodopera.<br />
www.lincolnelectric.eu<br />
LF - 45 & LF - 45S<br />
<strong>VANTAGGI</strong><br />
Multi Processo<br />
Supportano i seguenti processi: GMAW,<br />
GMAW-Pulse, SMAW, GTAW, STT<br />
Protocollo di<br />
comunicazione ArcLink<br />
Completamente compatibili con un’ampia<br />
gamma di generatori <strong>Lincoln</strong>.<br />
Opzioni remote<br />
Possono lavorare con comando remoto sulla<br />
torcia, comandi remoti separati incluso quello<br />
presente su torce Push Pull.<br />
Alimentazione filo<br />
Eccellente<br />
Gruppo trascinamento 4 rulli.<br />
Molteplici funzioni<br />
Per una saldatura sempre perfetta.<br />
Strumenti digitali<br />
Per la preimpostazione e lettura dei valori reali<br />
di saldatura.<br />
8 locazioni di Memoria<br />
Per salvare specifici parametri di saldatura.<br />
Costruiti secondo<br />
la filosofia <strong>Lincoln</strong><br />
Robusto ed affidabile.<br />
3 Anni di garanzia<br />
su parti e manodopera<br />
COMMUNICATIONS PROTOCOL
LF - 45 & LF - 45S<br />
SPECIFICHE TECNICHE<br />
Prodotto Codice Tensione di<br />
alimentazione<br />
ACCESSORI<br />
Peso<br />
(kg)<br />
Dimensioni<br />
A x La x Lu (mm)<br />
LF45 K14072-1<br />
17 440 x 270 x 636<br />
34 - 44<br />
LF45S K14083-1 12,3 370 x 195 x 535<br />
Prodotto Corrente di<br />
uscita (A)<br />
FUNZIONI<br />
Ciclo di utilizzo<br />
a 40°C 100%<br />
(A)<br />
Ciclo di utilizzo a<br />
40°C 60%<br />
(A)<br />
2/4 Tempi Pre Gas Post Gas Run-in Tempo<br />
innesco<br />
Regolatore<br />
Flusso Gas<br />
Codice Descrizione LF45 LF45S<br />
K10095-1-15M Comando remoto manuale 6 pin, 15 m <br />
K870 Comando remoto a pedale <br />
K2909-1 Adattatore 6/12 pin, 0,5 m <br />
K14091-1 Comando remoto MIG per LF45 e PW C300 <br />
KP10519-8 Adattatore TIG/EURO <br />
K14032-1 Kit Ruote Heavy Duty -<br />
K14068-1 Kit Slitte per LF45S - <br />
KP14017-0,8 Rullini fi lo pieno gola V 0,8 mm <br />
KP14017-1,0 Rullini fi lo pieno gola V 1,0 mm <br />
KP14017-1,2 Rullini fi lo pieno gola V 1,2 mm <br />
KP14017-1,6 Rullini fi lo pieno gola V 1,6 mm <br />
KP14017-1.6R Rullini per fi lo animato zigrinati 1,6 mm <br />
KP14017-1.2A Rullini per fi lo Alluminio gola U 1,2 mm <br />
KP14017-16A Rullini per fi lo Alluminio gola U 1,6 mm <br />
Diametro<br />
fi lo (mm)<br />
Tempo<br />
puntatura<br />
Velocità Filo<br />
WFS (m/min)<br />
0,8-1,6 1,0 - 20<br />
Dim.<br />
massima<br />
bobina<br />
LF45<br />
- D300/15kg<br />
5 - 500 385 500<br />
LF45S 0-25 l/min D200/5kg<br />
Tempo<br />
cratere<br />
Motore<br />
(W)<br />
Bruciatura<br />
fi lo<br />
presente 0 - 25s 0 - 25s 0 - 3.51m/min 0 - 10s 0.120s 0 - 10s 0 - 0.25s<br />
INTERFACCIA UTENTE LF45<br />
Velocità filo/<br />
Amperaggio<br />
Preselezione<br />
Velocità Filo<br />
Modalità saldatura,<br />
Induttanza (CV),<br />
Hot Start, Arc<br />
Force (CC), Memorie<br />
Manopola di Selezione<br />
Tensione di saldatura/<br />
indicazione sopra o sotto<br />
valore default sinergico<br />
Preselezione Trim<br />
o Tensione saldatura<br />
Informazioni dettagliate<br />
di saldatura e diagnostica<br />
Indicatore Menù<br />
di SET-UP<br />
Impostazioni valori Start<br />
e Fine saldatura, Opzioni<br />
pulsante torcia<br />
Per altre opzioni GMAW, GTAW, SMAW vedi le brochure delle torce Linc Gun e Linc Tig, manuali<br />
di istruzioni e listino.<br />
ITA 9/10<br />
90<br />
Raffreddamento<br />
Aria/<br />
Acqua<br />
Classe di<br />
protezione<br />
IP23<br />
