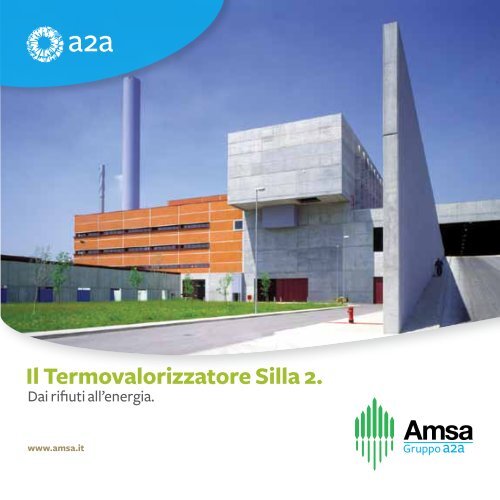

<strong>Il</strong> <strong>Termovalorizzatore</strong> <strong>Silla</strong> <strong>2.</strong><br />
Dai rifiuti all’energia.<br />
www.amsa.it
<strong>Il</strong> termovalorizzatore <strong>Silla</strong> 2 è certificato ISO 9001 (qualità),<br />
ISO 14001 (ambiente) e OH SAS 18001 (sicurezza), inoltre nel 2007<br />
ha ottenuto la registrazione EMAS. Questo attesta la conformità alle<br />
norme internazionali del Sistema di Gestione e dimostra l’attenzione dell’Azienda<br />
al miglioramento delle proprie prestazioni ambientali, nonché<br />
la trasparenza della gestione nei confronti di tutti i soggetti interessati.<br />
Impianto premiato, nel 2003, dalla Triennale di Milano con la medaglia d’Oro all’Architettura italiana per la committenza privata.<br />
<strong>Silla</strong> <strong>2.</strong> Un moderno impianto di termovalorizzazione<br />
<strong>Silla</strong> 2 nasce nel 2001 ed è stato concepito all’interno<br />
di un sistema di gestione integrata dei rifiuti urbani e<br />
assimilabili, per ottenere la massima valorizzazione<br />
degli stessi.<br />
La raccolta differenziata consente di introdurre<br />
nuovamente nel ciclo produttivo i materiali riciclabili,<br />
come carta, vetro, plastica, metalli, legno,<br />
ecc., mentre i rifiuti che non possono essere avviati<br />
a riciclo vengono utilizzati per produrre energia<br />
elettrica e calore.<br />
1<br />
Grazie alla scelta della termovalorizzazione Milano è<br />
diventata, già alla fine degli anni ’90, una delle prime<br />
città in Europa ad azzerare il ricorso alla discarica per<br />
lo smaltimento dei rifiuti urbani.<br />
<strong>Silla</strong> 2 utilizza le tecnologie più innovative per garantire<br />
il minore impatto ambientale, contenendo le<br />
emissioni in atmosfera, il rumore, i residui solidi e il<br />
traffico veicolare indotto.<br />
L’esperienza di <strong>Amsa</strong> nella termovalorizzazione<br />
dei rifiuti conta più di 40 anni essendo iniziata nel<br />
1968, anno in cui venne inaugurato il primo forno<br />
di incenerimento di rifiuti milanese in via Zama<br />
(periferia sud-est della città).<br />
Con questa realizzazione <strong>Amsa</strong> fu la prima Azienda<br />
in Italia a bruciare i rifiuti della città, producendo<br />
energia da cedere alla rete elettrica.<br />
Nel 1975, fu realizzato un secondo impianto in via <strong>Silla</strong>,<br />
nel quartiere di Figino. Entrambi hanno cessato le<br />
attività nel 2001 quando è stato avviato <strong>Silla</strong> <strong>2.</strong>
<strong>Termovalorizzatore</strong><br />
<strong>Silla</strong> 2<br />
<strong>Silla</strong> 2 rappresenta una preziosa risorsa per la città<br />
di Milano: valorizzando i rifiuti come combustibile si<br />
producono energia elettrica e calore per gli appartamenti.<br />
L’innovazione tecnologica del <strong>Silla</strong> 2 rende l’impianto<br />
un’eccellenza per rendimento energetico e per le<br />
basse emissioni in atmosfera e nell’ambiente.<br />
A Fossa rifiuti<br />
B Tramoggia<br />
C Camera di combustione<br />
D Caldaia<br />
E Scorie<br />
F Turbina<br />
G Generatore<br />
H Condensatore<br />
I Energia elettrica<br />
J Calore per teleriscaldamento<br />
K Elettrofiltro<br />
L Ceneri<br />
M Bicarbonato di sodio<br />
N Carboni attivi<br />
O Reattore<br />
P Filtro a maniche<br />
Q Polveri<br />
R Ammoniaca<br />
S DeNOx<br />
T Camino<br />
U Controllo emissioni<br />
2 3
Ingresso rifiuti<br />
<strong>Il</strong> rifiuto indifferenziato (residuo dalla raccolta differenziata)<br />
viene trasportato all’impianto e scaricato<br />
nella fossa di ricevimento della capacità di 8.000<br />
tonnellate. L’area di stoccaggio è tenuta in depressione<br />
per impedire l’uscita di polveri e odori.<br />
Dalla fossa il rifiuto viene caricato direttamente<br />
nelle tramogge che alimentano le camere di combustione.<br />
L’impianto è dotato di tre linee di combustione<br />
uguali e indipendenti, che bruciano ogni ora<br />
20 tonnellate di rifiuti ciascuna.<br />
A Fossa rifiuti<br />
B Tramoggia<br />
C Camera di combustione<br />
D Caldaia<br />
E Scorie<br />
F Turbina<br />
G Generatore<br />
H Condensatore<br />
I Energia elettrica<br />
J Calore per teleriscaldamento<br />
K Elettrofiltro<br />
L Ceneri<br />
M Bicarbonato di sodio<br />
N Carboni attivi<br />
4<br />
O Reattore<br />
P Filtro a maniche<br />
Q Polveri<br />
R Ammoniaca<br />
S DeNOx<br />
T Camino<br />
U<br />
Controllo emissioni<br />
5
Produzione di energia<br />
elettrica e calore<br />
I fumi caldi generati dalla combustione attraversano<br />
la caldaia, cedendo il proprio calore e producendo<br />
vapore. Con il vapore si produce energia elettrica<br />
immessa direttamente nella rete nazionale e calore<br />
per il teleriscaldamento. Grazie all’impianto di cogenerazione,<br />
<strong>Silla</strong> 2 produce energia elettrica per circa<br />
130.000 famiglie e calore sufficiente a riscaldare<br />
20.000 abitazioni, utilizzando come combustibile i<br />
rifiuti.<br />
A Fossa rifiuti<br />
B Tramoggia<br />
C Camera di combustione<br />
D Caldaia<br />
E Scorie<br />
F Turbina<br />
G Generatore<br />
H Condensatore<br />
I Energia elettrica<br />
J Calore per teleriscaldamento<br />
K Elettrofiltro<br />
L Ceneri<br />
M Bicarbonato di sodio<br />
N Carboni attivi<br />
6<br />
O Reattore<br />
P Filtro a maniche<br />
Q Polveri<br />
R Ammoniaca<br />
S DeNOx<br />
T Camino<br />
U<br />
Controllo emissioni<br />
7
Depurazione fumi<br />
<strong>Il</strong> sistema di trattamento dei fumi, installato nell’impianto<br />
di <strong>Silla</strong> 2, permette di rispettare le più restrittive<br />
normative nazionali ed europee garantendo<br />
ottimali livelli di abbattimento, così come verificato<br />
in continuo dal sistema di monitoraggio.<br />
I fumi prodotti nelle tre camere di combustione<br />
passano attraverso vari stadi di filtrazione e trattamenti<br />
prima di arrivare al camino. <strong>Il</strong> sistema di trattamento<br />
è completamente a secco, quindi non ci<br />
sono scarichi liquidi.<br />
La depurazione dei fumi è garantita da quattro presidi<br />
di trattamento:<br />
• elettrofiltro (K): trattiene le ceneri leggere;<br />
• reattore a bicarbonato di sodio e carboni attivi (O):<br />
neutralizza i gas acidi (ad es. acido cloridrico, solfidrico,<br />
nitrico) e abbatte i metalli e le eventuali diossine<br />
residue;<br />
• filtro a maniche (P): trattiene le polveri di neutralizzazione;<br />
• DeNOx catalitico (S): abbatte gli ossidi di azoto.<br />
A Fossa rifiuti<br />
B Tramoggia<br />
C Camera di combustione<br />
D Caldaia<br />
E Scorie<br />
F Turbina<br />
G Generatore<br />
H Condensatore<br />
I Energia elettrica<br />
J Calore per teleriscaldamento<br />
K Elettrofiltro<br />
L Ceneri<br />
M Bicarbonato di sodio<br />
N Carboni attivi<br />
O Reattore<br />
P Filtro a maniche<br />
Q Polveri<br />
R Ammoniaca<br />
S DeNOx<br />
T Camino<br />
U<br />
Controllo emissioni<br />
8 9
Emissione fumi<br />
Prima di lasciare il camino alto 120 m, i fumi passano<br />
attraverso un sistema di rilevamento delle emissioni.<br />
I vari parametri sono analizzati e controllati dal<br />
Sistema di Monitoraggio Emissioni. Al controllo<br />
diretto e continuo effettuato da <strong>Amsa</strong> si aggiungono<br />
le analisi periodiche di laboratori esterni certificati<br />
e le ispezioni dell’Autorità preposta (ARPA).<br />
<strong>Il</strong> Comitato Tecnico Scientifico, costituito a seguito<br />
dell’accordo con i Comuni limitrofi, provvede ad<br />
effettuare ulteriori verifiche. I dati sulle emissioni,<br />
aggiornati ogni settimana, sono consultabili sul sito<br />
internet di <strong>Amsa</strong> www.amsa.it.<br />
A Fossa rifiuti<br />
B Tramoggia<br />
C Camera di combustione<br />
D Caldaia<br />
E Scorie<br />
F Turbina<br />
G Generatore<br />
H Condensatore<br />
I Energia elettrica<br />
J Calore per teleriscaldamento<br />
K Elettrofiltro<br />
L Ceneri<br />
M Bicarbonato di sodio<br />
N Carboni attivi<br />
O Reattore<br />
P Filtro a maniche<br />
Q Polveri<br />
R Ammoniaca<br />
S DeNOx<br />
T Camino<br />
U<br />
Controllo emissioni<br />
10 11
Dai rifiuti all’energia pulita<br />
Frazione<br />
organica<br />
12<br />
13<br />
<strong>Il</strong> <strong>Termovalorizzatore</strong> rappresenta<br />
un tassello importante del sistema<br />
di gestione integrata dei rifiuti solidi<br />
urbani.<br />
A monte di questo sistema Comune<br />
di Milano e <strong>Amsa</strong> si impegnano<br />
con l’aiuto dei cittadini a sviluppare<br />
tutte le attività di riduzione dei<br />
rifiuti e incrementare la raccolta<br />
differenziata, così come stabilito<br />
dalle più recenti normative europee<br />
e nazionali che prevedono: riduzione,<br />
riutilizzo, riciclo, recupero<br />
energetico.<br />
Al <strong>Silla</strong> 2, quindi, si termovalorizza<br />
solo la frazione residua (non differenziabile),<br />
puntando al massimo<br />
di efficienza energetica e di protezione<br />
dell’ambiente.
Teleriscaldamento Produzione energia<br />
elettrica<br />
Teleriscaldamento significa semplicemente<br />
“riscaldamento da lontano”.<br />
Con questo sistema la produzione dell’acqua calda<br />
da convogliare nei caloriferi degli appartamenti<br />
non avviene più nelle singole caldaie di ogni edificio,<br />
ma in una centrale di grandi dimensioni in grado di<br />
produrla per un intero quartiere o addirittura per<br />
una parte della città.<br />
Attraverso canalizzazioni progettate e realizzate<br />
a tale scopo, il teleriscaldamento raggiunge abitazioni,<br />
scuole, negozi, ecc., dove viene sfruttato<br />
per riscaldamento e produzione di acqua calda,<br />
sostituendosi alle tradizionali caldaie a metano o a<br />
gasolio. <strong>Il</strong> calore prodotto è utilizzato nei quartie-<br />
ri Gallaratese, Bonola e San Siro ALER, nel nuovo<br />
Polo Fieristico di Rho e nel Comune di Pero. Con il<br />
teleriscaldamento si limita il prelievo e il consumo<br />
di fonti energetiche non rinnovabili, si sostituiscono<br />
vecchie caldaie spesso poco efficienti, si riduce l’inquinamento<br />
dell’aria e si migliora la qualità dell’ambiente.<br />
<strong>Silla</strong> 2 produce:<br />
• 145.000 megawattora/anno<br />
• calore per 20.000 abitazioni<br />
Dalla combustione di 1 Kg di rifiuti si può ottenere<br />
tanta energia da permettervi di fare circa<br />
8 docce (da 3 minuti a una temperatura di 32,5° C).<br />
L’energia presente nei rifiuti passa, per mezzo della<br />
loro combustione, nell’acqua delle caldaie scaldandola<br />
e trasformandola in vapore.<br />
<strong>Il</strong> vapore ad alta pressione così prodotto è inviato,<br />
per mezzo di apposite tubazioni, nella turbina che<br />
aziona il generatore elettrico completando così<br />
tutte le trasformazioni energetiche: da energia termica<br />
in energia meccanica ed infine in energia elettrica.<br />
L’energia elettrica prodotta bruciando i rifiuti<br />
viene immessa nella rete elettrica nazionale per<br />
mezzo di una linea aerea in alta tensione a 132 kV.<br />
<strong>Silla</strong> 2 produce:<br />
• 400.000 megawattora/anno<br />
• energia elettrica per 130.000 famiglie<br />
15<br />
Dalla termovalorizzazione di 1 Kg di rifiuti si<br />
ottiene tanta energia da poter far funzionare:<br />
• lavatrice (classe A) per 1 lavaggio completo<br />
• lampada a basso consumo da 20 W per 37 ore<br />
• frigorifero (classe A) per 1 giorno<br />
Grazie alla termovalorizzazione dei rifiuti si risparmiano<br />
all’anno:<br />
• circa 80.000 tonnellate di petrolio equivalente<br />
(TEP)<br />
• oltre 350.000 tonnellate di anidride carbonica
Caratteristiche dell’impianto<br />
Numero di linee 3<br />
Potenza termica nominale 184,6 MW<br />
Produzione di vapore totale 225 t/h<br />
Pressione del vapore 52 bar<br />
Temperatura del vapore 425° C<br />
Potenza elettrica del generatore (max) 59 MW<br />
Potenza termica al teleriscaldamento (max) 112 MW<br />
Rifiuti termovalorizzati 550.000 t<br />
16<br />
Per prenotare le visite<br />
Tel. 02 27298.022-286<br />
progettoscuola@amsa.it<br />
www.amsa.it
<strong>Amsa</strong> Spa<br />
via Olgettina 25 - 20132 Milano<br />
www.amsa.it
