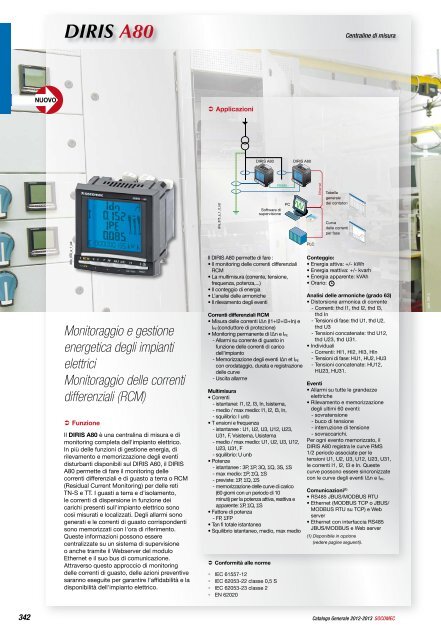

NUOVO<br />

<strong>DIRIS</strong> <strong>A80</strong> Centraline di misura<br />

diris_876_a_1_cat<br />

Monitoraggio e gestione<br />

energetica degli impianti<br />

elettrici<br />

Monitoraggio delle correnti<br />

differenziali (RCM)<br />

 Funzione<br />

Il <strong>DIRIS</strong> <strong>A80</strong> è una centralina di misura e di<br />

monitoring completa dell'impianto elettrico.<br />

In più delle funzioni di gestione energia, di<br />

rilevamento e memorizzazione degli eventi<br />

disturbanti disponibili sul <strong>DIRIS</strong> A60, il <strong>DIRIS</strong><br />

<strong>A80</strong> permette di fare il monitoring delle<br />

correnti differenziali e di guasto a terra o RCM<br />

(Residual Current Monitoring) per delle reti<br />

TN-S e TT. I guasti a terra e d'isolamento,<br />

le correnti di dispersione in funzione dei<br />

carichi presenti sull'impianto elettrico sono<br />

così misurati e localizzati. Degli allarmi sono<br />

generati e le correnti di guasto corrispondenti<br />

sono memorizzati con l'ora di riferimento.<br />

Queste informazioni possono essere<br />

centralizzate su un sistema di supervisione<br />

o anche tramite il Webserver del modulo<br />

Ethernet e il suo bus di comunicazione.<br />

Attraverso questo approccio di monitoring<br />

delle correnti di guasto, delle azioni preventive<br />

saranno eseguite per garantire l'affidabilità e la<br />

disponibilità dell'impianto elettrico.<br />

 Applicazioni<br />

Il <strong>DIRIS</strong> <strong>A80</strong> permette di fare :<br />

• Il monitoring delle correnti differenziali<br />

RCM<br />

• La multimisura (corrente, tensione,<br />

frequenza, potenza,...)<br />

• Il conteggio di energia<br />

• L’analisi delle armoniche<br />

• Il rilevamento degli eventi<br />

Correnti differenziali RCM<br />

• Misura delle correnti IΔn (I1+I2+I3+In) e<br />

IPE (conduttore di protezione)<br />

• Monitoring permanente di IΔn e IPE<br />

- Allarmi su corrente di guasto in<br />

funzione delle correnti di carico<br />

dell'impianto<br />

- Memorizzazione degli eventi IΔn et IPE<br />

con orodataggio, durata e registrazione<br />

delle curve<br />

- Uscita allarme<br />

Multimisura<br />

• Correnti<br />

- istantanei: I1, I2, I3, In, Isistema,<br />

- medio / max medio: I1, I2, I3, In,<br />

- squilibrio: I unb<br />

• T ensioni e frequenza<br />

- istantanee : U1, U2, U3, U12, U23,<br />

U31, F, Vsistema, Usistema<br />

- medio / max medio: U1, U2, U3, U12,<br />

U23, U31, F<br />

- squilibrio: U unb<br />

• Potenze<br />

- istantanee : 3P, ΣP, 3Q, ΣQ, 3S, ΣS<br />

- max medio: ΣP, ΣQ, ΣS<br />

- previste: ΣP, ΣQ, ΣS<br />

- memorizzazione delle curve di carico<br />

(60 giorni con un periodo di 10<br />

minuti) per la potenza attiva, reattiva e<br />

apparente: ΣP, ΣQ, ΣS<br />

• Fattore di potenza<br />

- FP, ΣFP<br />

• Tan fi totale istantanea<br />

• Squilibrio istantaneo, medio, max medio<br />

 Conformità alle norme<br />

• IEC 61557-12<br />

• IEC 62053-22 classe 0,5 S<br />

• IEC 62053-23 classe 2<br />

• EN 62020<br />

Conteggio:<br />

• Energia attiva: +/- kWh<br />

• Energia reattiva: +/- kvarh<br />

• Energia apparente: kVAh<br />

• Orario:<br />

Analisi delle armoniche (grado 63)<br />

• Distorsione armonica di corrente<br />

- Correnti: thd I1, thd I2, thd I3,<br />

thd In<br />

- Tensioni di fase: thd U1, thd U2,<br />

thd U3<br />

- Tensioni concatenate: thd U12,<br />

thd U23, thd U31.<br />

• Individuali<br />

- Correnti: HI1, HI2, HI3, HIn<br />

- Tensioni di fase: HU1, HU2, HU3<br />

- Tensioni concatenate: HU12,<br />

HU23, HU31.<br />

Eventi<br />

• Allarmi su tutte le grandezze<br />

elettriche<br />

• Rilevamento e memorizzazione<br />

degli ultimi 60 eventi:<br />

- sovratensione<br />

- buco di tensione<br />

- interruzione di tensione<br />

- sovraccarichi.<br />

Per ogni evento memorizzato, il<br />

<strong>DIRIS</strong> <strong>A80</strong> registra le curve RMS<br />

1/2 periodo associate per le<br />

tensioni U1, U2, U3, U12, U23, U31,<br />

le correnti I1, I2, I3 e In. Queste<br />

curve possono essere sincronizzate<br />

con le curve degli eventi IΔn e IPE.<br />

Comunicazioni (1)<br />

• RS485 JBUS/MODBUS RTU<br />

• Ethernet (MODBUS TCP o JBUS/<br />

MODBUS RTU su TCP) e Web<br />

server<br />

• Ethernet con interfaccia RS485<br />

JBUS/MODBUS e Web server<br />

(1) Disponibile in opzione<br />

(vedere pagine seguenti).<br />

342 Catalogo Generale 2012-2013 SOCOMEC<br />

diris_875_a_1_it_cat<br />

<strong>DIRIS</strong> <strong>A80</strong> <strong>DIRIS</strong> <strong>A80</strong><br />

<strong>DIRIS</strong> <strong>A80</strong><br />

RS485<br />

Software di<br />

supervisione<br />

PC<br />

<strong>DIRIS</strong> <strong>A80</strong><br />

PLC<br />

Ethernet<br />

Tabella<br />

generale<br />

dei contatori<br />

Curva<br />

delle correnti<br />

per fase<br />

appli_384_b


diris_876x_a_1_cat<br />

tore_046_a_3_cat<br />

diris_849_b_1_x_cat<br />

 Frontale<br />

1 2 3 4 5 6 7<br />

 Moduli plug and play<br />

diris_878_a_2_cat <strong>DIRIS</strong> <strong>A80</strong><br />

 Accessori<br />

Toroidi differenziali ∆IC<br />

Vedere pagina 378<br />

 Morsetti<br />

<strong>DIRIS</strong> <strong>A80</strong><br />

V1 V2<br />

<strong>DIRIS</strong> <strong>A80</strong><br />

1 ingresso / 1 uscita<br />

V3 VN<br />

K L K L 33 34<br />

I ∆ N<br />

<strong>DIRIS</strong> <strong>A80</strong><br />

IPE<br />

diris_853_c_1_x_cat Modulo RCM<br />

OUT<br />

K-L / I∆N: corrente differenziale<br />

K-L / IPE: corrente PE<br />

33-34: uscita relè<br />

37-38: ingresso opto<br />

10 BASE T<br />

100 BASE T<br />

RJ45<br />

<strong>DIRIS</strong> <strong>A80</strong><br />

diris_851_b_1_x_cat Modulo Ethernet<br />

37<br />

IN<br />

A U X<br />

38<br />

1. Display LCD retroilluminato.<br />

2. Pulsante delle correnti, della funzione RCM e convalida di allarme.<br />

3. Pulsante delle tensioni e della frequenza.<br />

4. Pulsante delle potenze attive, reattive, apparenti e del fattore di potenza.<br />

5. Pulsante per la gestione dei valori massimi e minimi di corrente e di potenza.<br />

6. Pulsante per le armoniche, la funzione di correzione del collegamento dei TA e del test della funzione RCM.<br />

7. Pulsante per la gestione del conteggio dell'energia e orario.<br />

<strong>DIRIS</strong> <strong>A80</strong><br />

S1 S2 S1 S2 S1 S2<br />

I1<br />

I2<br />

10 BASE T<br />

100 BASE T<br />

RJ45<br />

I ∆ N<br />

diris_447_a_1_cat<br />

diris_777_a_1_cat<br />

2 uscite<br />

diris_776_a_1_cat<br />

I3<br />

S1 S2<br />

IN<br />

K L K L 33 34<br />

IPE<br />

OUT 1<br />

<strong>DIRIS</strong> <strong>A80</strong><br />

K-L / I∆N: corrente differenziale<br />

K-L / IPE: corrente PE<br />

33-34: uscita relè n°1<br />

35-36: uscita relè n°2<br />

diris_871_a_1_x_cat Modulo RCM<br />

0 V - + 1<br />

Interfaccia<br />

0n<br />

RS485 R = 120Ω<br />

Comunicazione JBUS/MODBUS ®<br />

diris_852_c_1_it_cat Modulo Ethernet + interfaccia RS485 JBUS/MODBUS<br />

• Collegamento RS485 con protocollo JBUS / MODBUS ®<br />

(velocità fino a 38400 baud).<br />

Comunicazione Ethernet<br />

• Collegamento Ethernet in MODBUS/TCP o in JBUS/MODBUS RTU su TCP.<br />

• Software Ethernet Webserver integrato.<br />

Comunicazione Ethernet con interfaccia RS485 JBUS/MODBUS<br />

• Collegamento Ethernet in MODBUS/TCP o in JBUS/MODBUS RTU su TCP.<br />

• Collegamento da 1 a 247 slave RS485 JBUS/MODBUS.<br />

• Software Ethernet Webserver integrato.<br />

S1 - S2: ingressi di corrente<br />

AUX: alimentazione secondariaUs<br />

V1 - V2 - V3 - VN: ingressi di tensione<br />

0V - +<br />

Centraline di misura<br />

<strong>DIRIS</strong> <strong>A80</strong><br />

SOCOMEC Catalogo Generale 2012-2013<br />

343<br />

35<br />

36<br />

OUT 2<br />

diris_850_c_1_x_cat<br />

Modulo comunicazione<br />

RS485<br />

1<br />

0n<br />

R = 120Ω<br />

<strong>DIRIS</strong> <strong>A80</strong><br />

Collegamento RS485.<br />

R = 120 Ω: resistenza interna di<br />

terminazione per il collegamento RS485<br />

<strong>DIRIS</strong> <strong>A80</strong><br />

17 18<br />

+ -<br />

IN<br />

synchro<br />

diris_872_a_1_x_cat Modulo memoria


diris_873_a_1_it_cat<br />

 Collegamenti<br />

Informazione complementare<br />

Rete trifase + N con RCM Monofase con RCM<br />

1 1 1<br />

0V - +<br />

RS485<br />

1 = Fus. 0,5 A gG / 0,5 A classe CC<br />

V1 V2 V3 VN<br />

P1<br />

S1<br />

S2<br />

P1<br />

S1<br />

S1 S2 S1 S2 S1 S2<br />

 Caratteristiche elettriche<br />

I1<br />

LIYCY-CY<br />

ON<br />

diris_398_c_1_x_cat Comunicazione per collegamento RS485<br />

Misura delle correnti con ingressi isolati (TRMS)<br />

Ingresso da TA con primario 10 000 A<br />

Ingresso da TA con secondario da 1 o 5 A<br />

Range di misura 0 … 11 kA<br />

Consumo degli ingressi ≤ 0,1 VA<br />

Periodo di attualizzazione di misura 1 s<br />

Precisione 0,2 %<br />

Sovraccarico permanente 6 A<br />

Sovraccarico permanente 10 In durante 1s<br />

Misura delle tensioni (TRMS)<br />

Misura diretta fra fase 50 … 700 VAC<br />

Misura fra fase e neutro 28 … 404 VAC<br />

Misura tramite TV al primario 500 000 VAC<br />

Misura tramite TV al secondario 60, 100, 110, 173, 190 VAC<br />

Frequenza 50 / 60 Hz<br />

Consumo degli ingressi ≤ 0,1 VA<br />

Periodo di attualizzazione di misura 1 s<br />

Precisione 0,2 %<br />

Sovraccarico permanente 760 VAC<br />

S2<br />

Prodotto TA x TV<br />

Limitazione per TA 1A 10 000 000<br />

Limitazione per TA 5A 10 000 000<br />

Misura delle potenze<br />

Periodo di attualizzazione di misura 1 s<br />

Precisione<br />

Misura del fattore di potenza<br />

0,5 %<br />

Periodo di attualizzazione di misura 1 s<br />

Precisione 0,5 %<br />

Misura della frequenza<br />

Range di misura 45 … 65 Hz<br />

Periodo di attualizzazione di misura 1 s<br />

Periodo di attualizzazione di misura 0,1 %<br />

Precisione delle energie<br />

Attiva (secondo IEC 62053-22) Classe 0,5 S<br />

Reattiva (secondo IEC 62053-23) Classe 2<br />

I2<br />

I3<br />

P1<br />

S1<br />

S1 S2<br />

IN<br />

in media e alta tensione<br />

K L K L<br />

I ∆ N<br />

V1 V2 V3 N<br />

IPE<br />

Alimentazione ausiliaria<br />

Tensione alternata 110 …400 VAC<br />

Tolleranza alternata ± 10 %<br />

Tensione continua 120 … 350 VDC<br />

Tolleranza continua ± 20 %<br />

Frequenza 50 / 60 Hz<br />

Consumo ≤ 10 VA<br />

Modulo comunicazione JBUS/MODBUS<br />

Collegamento RS485<br />

Tipo 2 … 3 fili half-duplex<br />

Protocollo JBUS/MODBUS ® in modo RTU<br />

Velocità JBUS/MODBUS ® Modulo comunicazione Ethernet<br />

4800 … 38400 bauds<br />

Connettività RJ45<br />

Velocità 10 base T / 100 base T<br />

Protocollo MODBUS TCP o JBUS/MODBUS RTU su TCP<br />

Caratteristiche monitoraggio delle correnti di guasto I∆n e IPE (RCM)<br />

Ingressi I∆n e IPE<br />

Numero di ingressi 2<br />

Toroidi differenzziali associati Gamma ΔIC – rapporto di trasformazione<br />

600/1<br />

Misura Corrente di guasto I∆n / IPE 6 mA … 30 A<br />

Precisione<br />

Allarmi I∆n e IPE<br />

1 %<br />

Soglie Autoregolazione in funzione del carico<br />

Temporizzazione 0 a 10 s<br />

Memorizzazione Valori, date, durate e curve<br />

Numero di eventi<br />

Ingresso optoisolatore<br />

Max. 1000 eventi<br />

Numero Secondo modello<br />

Alimentazione 5…24 VDC<br />

Larghezza minima del segnale 10 ms<br />

Lunghezza minima tra 2 impulsi 20 ms<br />

Tipo<br />

Uscite allarmi<br />

Optoisolatore<br />

N° di relè Secondo modello<br />

Tipo 230 VAC – 1 A<br />

Numero max. di operazioni 104 Condizioni d'utilizzo<br />

Temperatura di funzionamento - 10 … + 55 °C<br />

Temperatura di stoccaggio - 20 … + 85 °C<br />

Umidità relativa 95 %<br />

344<br />

Catalogo Generale 2012-2013 SOCOMEC<br />

PE<br />

N<br />

L1<br />

L2<br />

L3<br />

diris_874_a_1_it_cat<br />

1 = Fus. 0,5 A gG / 0,5 A classe CC<br />

1<br />

L1<br />

L2<br />

L3<br />

diris_399_b_1_x_cat Collegamento del trasformatore di tensione per reti<br />

V1 V2 V3 VN<br />

P1<br />

S1<br />

I1<br />

continua<br />

1 = Fus. 0,5 A gG / 0,5 A classe CC<br />

S2<br />

S1 S2 S1 S2 S1 S2<br />

I2<br />

I3<br />

110 / 400 VAC (IEC)<br />

120 / 350 VDC (IEC)<br />

S1 S2<br />

IN<br />

1<br />

A U X<br />

diris_400_h_1_it_cat Alimentazione secondaria in tensione alternata o<br />

1<br />

K L K L<br />

I ∆ N<br />

IPE<br />

PE<br />

N<br />

L1


diris_855_d_1_x_cat<br />

 Scatola<br />

96<br />

96<br />

 Riferimenti<br />

<strong>DIRIS</strong> <strong>A80</strong><br />

+ 0.8<br />

92 - 0.0<br />

60 35<br />

+ 0.8<br />

92 - 0.0<br />

Apparecchio di base <strong>DIRIS</strong> <strong>A80</strong><br />

Tipo Riferimento<br />

Con 2 uscite 4825 0213<br />

Con 1 ingresso / 1 uscita 4825 0214<br />

Opzioni<br />

Moduli plug and play Riferimento<br />

Comunicazione RS485 JBUS/MODBUS ® 4825 0092<br />

Comunicazione Ethernet (software Ethernet Webserver integrato) 4825 0203<br />

Comunicazione Ethernet con interfaccia RS485 JBUS/MODBUS (software Ethernet Webserver integrato) 4825 0204<br />

Accessori<br />

Tipo Ad incasso<br />

Dimensioni L x A x P 96 x 96 x 95 mm<br />

Indice di protezione della scatola IP30<br />

Indice di protezione del frontale IP52<br />

Tipo di display LCD<br />

Tipo di morsetti Fissa o estraibile<br />

Sezione di collegamento delle correnti 0,5 … 6 mm2 Sezione di collegamento delle correnti ∆In e IPE<br />

0,14 … 1,5 mm2 Sezione di collegamento delle tensioni e degli altri ingressi 0,2 … 2,5 mm2 Peso 465 g<br />

Designazione accessori Ordinare per multipli di Riferimento<br />

Protezione IP65 1 4825 0089<br />

Kit di montaggio ad incasso per foratura 144 x 96 mm 1 4825 0088<br />

Sezionatori con fusibili per la protezione degli ingressi di tensioni (tipo RM) 3 poli 4 5601 0018<br />

Sezionatore con fusibili per la protezione dell'alimentazione ausiliaria (tipo RM) 1 polo + neutro 6 5601 0017<br />

Fusibili tipo gG 10x38 0,5 A 10 6012 0000<br />

Ferrite antiparassitari da usare con i moduli di comunicazione 1 4899 0011<br />

Gamma di trasformatori di corrente 1 Vedere pagina 286<br />

Toroidi differenziali ∆IC<br />

Tipo Diametro del toroide (mm) Riferimento<br />

∆IC Ø15 15 4950 6015<br />

∆IC Ø15 30 4950 6030<br />

∆IC Ø50 50 4950 6050<br />

∆IC Ø80 80 4950 6080<br />

∆IC Ø120 120 4950 6120<br />

∆IC Ø200 200 4950 6200<br />

∆IC Ø300 300 4950 6300<br />

Centraline di misura<br />

<strong>DIRIS</strong> <strong>A80</strong><br />

SOCOMEC Catalogo Generale 2012-2013<br />

345<br />

tore_046_a_2_cat<br />

diris_876_a_2_cat

Hooray! Your file is uploaded and ready to be published.

Saved successfully!

Ooh no, something went wrong!
