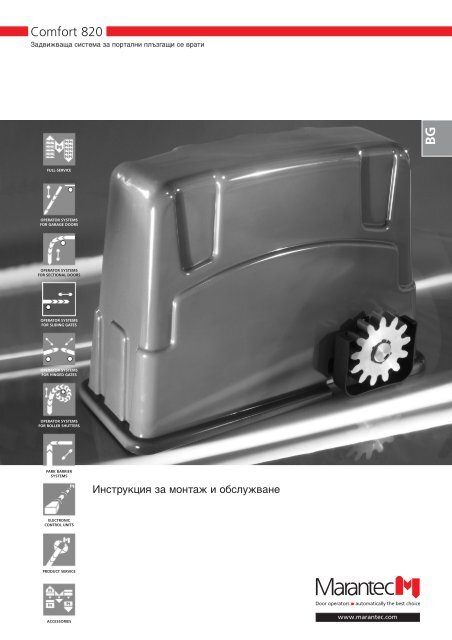

<strong>Comfort</strong> <strong>820</strong><br />
Задвижваща система за портални плъзгащи се врати<br />
FULL-SERVICE<br />
OPERATOR SYSTEMS<br />
FOR GARAGE DOORS<br />
OPERATOR SYSTEMS<br />
FOR SECTIONAL DOORS<br />
OPERATOR SYSTEMS<br />
FOR SLIDING GATES<br />
OPERATOR SYSTEMS<br />
FOR HINGED GATES<br />
OPERATOR SYSTEMS<br />
FOR ROLLER SHUTTERS<br />
PARK BARRIER<br />
SYSTEMS<br />
ELECTRONIC<br />
CONTROL UNITS<br />
PRODUCT SERVICE<br />
ACCESSORIES<br />
Инструкция за монтаж и обслужване<br />
BG
1. Легенда на символите<br />
Символи на устройството за управление и<br />
задвижващия механизъм<br />
Фотоклетка<br />
Крайно положение ОТВ.<br />
Автоматично движение за затваряне<br />
Крайно положение ЗАТВ.<br />
Контрол начална точка на отчитане<br />
Повреда<br />
Подаване на импулс<br />
Режим движение, напрежение на мрежата<br />
Фотодатчик в затварящия край за вратата<br />
Стоп<br />
Външни елементи за обслужване<br />
Електронна антена<br />
Указания<br />
Опасност!<br />
Опасност от смърт или<br />
телесна повреда!<br />
Тук следват важни указания за<br />
безопасност, които трябва да се спазват<br />
непременно за предотвратяване на<br />
телесни повреди!<br />
Внимание!<br />
Опасност от материални<br />
щети!<br />
Тук следват важни указания за<br />
безопасност, които трябва да се спазват<br />
непременно за предотвратяване на<br />
материални щети!<br />
Указание / Съвет<br />
Проверка<br />
Препратка<br />
2 Инструкция за монтаж и обслужване <strong>Comfort</strong> <strong>820</strong> BG (#79784)<br />
i<br />
Фирмена табелка за устройството за<br />
управление<br />
Тип:<br />
Арт. номер:<br />
ª на продукта:<br />
Фирмена табелка за задвижващия механизъм<br />
Тип:<br />
Арт. номер:<br />
ª на продукта:
2. Съдържание<br />
1. Легенда на символите . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2<br />
2. Съдържание . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3<br />
3. Общи указания за безопасност . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4<br />
4. Обзор на продукта . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6<br />
4.1 Комплект на доставка <strong>Comfort</strong> <strong>820</strong> . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6<br />
4.2 Монтажни варианти . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8<br />
5. Подготовка за монтаж . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9<br />
5.1 Общи данни . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9<br />
5.2 Проверки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9<br />
5.3 Скица на вратата и фундамента . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10<br />
6. Монтаж . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11<br />
6.1 Mонтаж на цилиндричното зъбно колело . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11<br />
6.2 Монтаж на конзолите . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12<br />
6.3 Свързване на кабелите на задвижващия механизъм . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16<br />
6.4 Напасване на зъбчатата релса . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17<br />
6.5 Монтаж на зъбчатата релса . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20<br />
6.6 Монтаж на магнита за началната точка на отчитане . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25<br />
6.7 Аварийно деблокиране при спиране на тока . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28<br />
6.8 Монтаж на защитния капак . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29<br />
6.9 Включване на външни елементи за управление . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31<br />
7. Предавател за дистанционно управление . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32<br />
7.1 Обслужване и аксесоари . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32<br />
7.2 Кодиране на предавателите за дистанционно управление . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33<br />
8. Устройство за управление . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36<br />
8.1 Обзор на управлението . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36<br />
8.2 Обзор на функциите на индикаторите . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .37<br />
9. Програмиране . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .38<br />
9.1 Обща информация за програмирането . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .38<br />
9.2 Програмиране на нивото основни функции . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40<br />
9.3 Разширени функции на задвижващия механизъм (само за специализиран персонал) . . . . . . .46<br />
10. Съобщения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .52<br />
10.1 Индикация на съобщенията . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .52<br />
10.2 Обзор на номерата на повредите . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .53<br />
10.3 Отстраняване на повреди . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .54<br />
11. Приложение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .56<br />
11.1 Електрическа схема <strong>Comfort</strong> <strong>820</strong> . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .56<br />
11.2 Обзор на запасните части <strong>Comfort</strong> <strong>820</strong> . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .58<br />
11.3 Технически характеристики <strong>Comfort</strong> <strong>820</strong> . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .60<br />
11.4 Декларация на производителя . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .61<br />
11.5 ЕО Декларация за съответствие . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .61<br />
Инструкция за монтаж и обслужване <strong>Comfort</strong> <strong>820</strong> BG (#79784) 3
3. Общи указания за безопасност<br />
Моля прочетете непременно!<br />
Целева група<br />
Тази задвижваща система трябва да се монтира, свързва и пуска в експлоатация само от квалифициран и<br />
обучен специализиран персонал!<br />
Квалифициран и обучен специализиран персонал по смисъла на това описание са лица<br />
• с познания за общите и специалните правила по техника на безопасност и разпоредби за предпазване от<br />
злополука,<br />
• с познания за съответните електротехнически наредби,<br />
• с образование за употреба и поддръжка на съответното оборудване за осигуряване на безопасност,<br />
• с достатъчен инструктаж и надзор от страна на специалисти-електротехници,<br />
• със способност да разпознават опасностите, които може да причини електричеството.<br />
Гаранция<br />
За даване на гаранция по отношение на функционирането и безопасността трябва да се спазват<br />
указанията в тази инструкция. При неспазване на предупрежденията могат да настъпят телесни<br />
наранявания и материални щети. За щети, които настъпват поради неспазване на указанията,<br />
производителят не носи отговорност.<br />
Гаранцията не се отнася за батерии, предпазители и лампи с нажежаеми жички.<br />
За да се избегнат монтажни грешки и повреди по вратата и електродвигателя на вратата, трябва да се<br />
постъпва непременно според монтажните указания в инструкцията за монтаж. Продуктът може да се<br />
експлоатира едва след запознаване със съответната инструкция за монтаж и експлоатация.<br />
Инструкцията за монтаж и експлоатация трябва да се пази. Тя съдържа важни указания за<br />
експлоатацията, проверките и техническото обслужване.<br />
Продуктът се произвежда съгласно директивите и стандартите, посочени в Декларацията на<br />
производителя и Декларацията за съответствие. Продуктът е напуснал завода в безупречно състояние по<br />
отношение на техниката за безопасност.<br />
В промишления сектор силово задвижваните прозорци, врати и порти трябва да се проверяват от<br />
компетентно лице преди първото пускане в експлоатация и при нужда, но най-малко един път годишно<br />
(като за проверката се издава писмен документ).<br />
Използване по предназначение<br />
Задвижващият механизъм е предназначен единствено за отваряне и затваряне на портални плъзгащи се<br />
врати.<br />
Освен указанията в тази инструкция трябва да се спазват общовалидните правила по техника на<br />
безопасност и разпоредби за предпазване от злополука! Валидни са нашите условия за продажба и<br />
доставка.<br />
4 Инструкция за монтаж и обслужване <strong>Comfort</strong> <strong>820</strong> BG (#79784)
3. Общи указания за безопасност<br />
Моля прочетете непременно!<br />
Указания за монтажа на задвижващия механизъм<br />
• Уверете се, че механиката на вратата се намира в добро състояние.<br />
• Уверете се, че вратата е балансирана.<br />
• Уверете се, че вратата се отваря и затваря правилно.<br />
• Отстранете всички части, които не са необходими (напр. въжета, вериги, винкели и т. н.).<br />
• Спрете от употреба всички устройства, които няма да са необходими след монтажа на задвижващия<br />
механизъм.<br />
• Преди работите по свързването на кабелите изключете непременно задвижващия механизъм от<br />
електрозахранването. Спазвайте време за осигуряване на безопасност от 10 секунди, за да бъде<br />
гарантирано, че задвижващият механизъм не е под напрежение.<br />
• Спазвайте местните разпоредби за защита.<br />
• Полагайте мрежовите и управляващите проводници непременно отделно. Управляващото напрежение<br />
е 24 V DC.<br />
• Монтирайте задвижващия механизъм само при затворена врата.<br />
• Монтирайте всички импулсни датчици и управляващи устройства (напр. кодова радиоклавиатура) в<br />
зрителния обхват на вратата и на безопасно разстояние до движещите се части на вратата. Трябва да<br />
се спазва минимална монтажна височина от 1,5 метра.<br />
• Уверете се, че след монтажа части от вратата няма да излизат при движението си на обществения<br />
тротоар или на улицата.<br />
Указания за пускане в експлоатация на задвижващия механизъм<br />
Експлоатиращите вратата или техни представители трябва да бъдат инструктирани за обслужването на<br />
съоръжението след пускането му в експлоатация.<br />
• Уверете се, че деца не могат да си играят с устройството за управление на вратата.<br />
• Уверете се преди задвижване на вратата, че в опасната зона на вратата няма хора или предмети.<br />
• Проверете всички налични аварийни командни устройства.<br />
• Никога не поставяйте ръка на пътя на движеща се врата или движещи се части.<br />
Указания за техническо обслужване на задвижващия механизъм<br />
За да се гарантира безаварийно функциониране, следващите позиции трябва да се контролират редовно и<br />
при необходимост да се привеждат в изправност. Преди работи по вратата винаги трябва да се изключва<br />
подаването на напрежение към задвижващия механизъм.<br />
• Проверявайте всеки месец дали задвижващия механизъм сменя посоката, когато врата се опре о<br />
препятствие. За тази цел поставете на пътя на вратата, според посоката на движение на вратата,<br />
препятствие с височина/широчина 50 mm.<br />
• Проверявайте настройката на ограничителя на усилието при ОТВ. и ЗАТВ.<br />
• Проверявайте всички движещи се части на системата на вратата и задвижващия механизъм.<br />
• Проверявайте вратата за износване или повреда.<br />
• Проверявайте лекотата на движение на вратата с ръка.<br />
Указания за почистване на задвижващия механизъм<br />
В никакъв случай за почистване не трябва да се използват: пряка водна струя, машини за почистване с<br />
високо налягане, киселини или основи.<br />
• При нужда почиствайте задвижващия механизъм със суха кърпа.<br />
Инструкция за монтаж и обслужване <strong>Comfort</strong> <strong>820</strong> BG (#79784) 5
4. Обзор на продукта<br />
4.1 Комплект на доставка<br />
<strong>Comfort</strong> <strong>820</strong><br />
Стандартен комплект на доставка Цилиндрични зъбни колела вкл. защита на<br />
зацепването<br />
4.1 / 1<br />
C<br />
E F<br />
A B<br />
D G H<br />
A Задвижващ механизъм<br />
B Защитен капак<br />
C Комплект магнитен държач<br />
D Предавател за дистанционно управление<br />
E Съединител за прехвърляне на кодирането<br />
F Щипка за слънцезащитна козирка<br />
G Ключ за аварийно деблокиране<br />
H Запушалки<br />
Освен стандартният комплект на доставка, за<br />
монтажа са необходими още следните аксесоари:<br />
- Цилиндрично зъбно колело<br />
- Зъбчата релса<br />
- Конзола<br />
Задвижващият механизъм може да се монтира с<br />
две различни цилиндрични зъбни колела.<br />
6 Инструкция за монтаж и обслужване <strong>Comfort</strong> <strong>820</strong> BG (#79784)<br />
4.1 / 2<br />
Модул 4:<br />
е необходим за комбинацията с една релса M4.<br />
Модул 6:<br />
е необходим за комбинацията с една релса M6.
4. Обзор на продукта<br />
Зъбчати релси<br />
Задвижващият механизъм може да се комбинира<br />
със седем различни зъбчати релси.<br />
Special 431 (M4) + Special 433 (M6)<br />
Алуминиев профил на зъбчатата релса<br />
с пластмасов сегмент на зъбчатата релса<br />
4.1 / 3<br />
I J<br />
I<br />
K<br />
K<br />
L<br />
J<br />
L<br />
M<br />
Special 432 (M4) + Special 434 (M6)<br />
Стоманен профил на зъбчатата релса<br />
с пластмасов сегмент на зъбчатата релса<br />
4.1 / 4<br />
M<br />
Special 441 (M4) + Special 443 (M6)<br />
Алуминиев профил на зъбчатата релса с<br />
пластмасов сегмент на зъбчатата релса и<br />
кабелен канал<br />
I J<br />
Към комплекта на доставката на зъбчатата<br />
релса спадат:<br />
I Профил на зъбчатата релса<br />
J Пластмасов сегмент на зъбчатата релса<br />
K Крепежни винтове<br />
L Амортизатор на удара в крайно положение<br />
M Затягащо приспособление<br />
N Пластмасова зъбчата релса със стоманена<br />
сърцевина<br />
Количеството на доставените отделни елементи<br />
зависи от дължината на вратата.<br />
Special 471<br />
Пластмасова зъбчата релса със стоманена<br />
сърцевина<br />
Инструкция за монтаж и обслужване <strong>Comfort</strong> <strong>820</strong> BG (#79784) 7<br />
4.1 / 5<br />
4.1 / 6<br />
K<br />
L<br />
M<br />
Указание:<br />
Зъбчатата релса Special 471 не<br />
може да се комбинира с<br />
подвижната конзола.
4. Обзор на продукта<br />
Конзоли<br />
Задвижващият механизъм може да се комбинира<br />
с две различни конзоли.<br />
Фундаментна конзола<br />
4.1 / 7<br />
Подвижна конзола<br />
4.1 / 8<br />
Указание!<br />
Подвижната конзола не може да се<br />
комбинира със зъбчатата релса<br />
Special 471.<br />
4.2 Монтажни варианти<br />
Задвижващият механизъм може да се монтира в<br />
две различни изпълнения.<br />
Монтаж на задвижващия механизъм с<br />
фундаментна конзола<br />
8 Инструкция за монтаж и обслужване <strong>Comfort</strong> <strong>820</strong> BG (#79784)<br />
4.2 / 1<br />
Монтаж на задвижващия механизъм с<br />
подвижна конзола<br />
4.2 / 2<br />
270<br />
120<br />
328<br />
390
5. Подготовка за монтаж<br />
5.1 Общи данни<br />
Изображенията в тази инструкция не са в точен<br />
мащаб. Размерите са показани винаги в<br />
милиметри (mm)!<br />
В зависимост от посоката на отваряне<br />
задвижващият механизъм може да се монтира<br />
вдясно или вляво на вратата. В тази инструкция<br />
е представен монтажът в дясната страна.<br />
За монтаж според изискванията трябва да са на<br />
разположение следните инструменти:<br />
5.1 / 1<br />
13<br />
ø 8 ø 10<br />
ø 7 6<br />
5 2<br />
ø 3,5 ø 4,5<br />
5.2 Проверки<br />
Внимание!<br />
За да се осигури правилен монтаж,<br />
преди началото на работите трябва<br />
да се извършат непременно<br />
следните проверки.<br />
Комплект на доставка<br />
• Проверете дали комплектът на доставката на<br />
задвижващия механизъм е пълен.<br />
• Проверете дали са на разположение всички<br />
необходими аксесоари за Вашия случай на<br />
монтаж:<br />
- Цилиндрично зъбно колело<br />
- Зъбчата релса<br />
- Конзола<br />
Фундамент<br />
• Проверете дали задвижващият механизъм се<br />
намира в предвиденото положение:<br />
- Монтажът на задвижващия механизъм трябва<br />
да се извърши от вътрешната страна при<br />
затворена врата.<br />
- Задвижващият механизъм не трябва да се<br />
монтира в светлия проход (q).<br />
• Проверете дали съществуващият фундамент е<br />
подходящ.<br />
• Проверете полагането на захранващия<br />
проводник.<br />
Обърнете внимание на изхода на кабела в<br />
положението на задвижващия механизъм (А).<br />
Минималното изискване за полагания в земята<br />
кабел е 3x1,5 mm 2 .<br />
Врата<br />
• Проверете дали задвижваната плъзгаща се<br />
врата отговаря на следните условия:<br />
- Вратата трябва да е монтирана хоризонтално ,<br />
т. е. в никакъв случай да не е под наклон.<br />
- В затворено състояние дължината на вратата<br />
откъм монтажната страна трябва да излиза<br />
най-малко 250 mm извън светлия проход.<br />
- Вратата трябва да има механичен краен<br />
ограничител за двете посоки.<br />
- Затварящите краища трябва да са оборудвани<br />
с гъвкав уплътнителен профил за врати.<br />
Инструкция за монтаж и обслужване <strong>Comfort</strong> <strong>820</strong> BG (#79784) 9
5. Подготовка за монтаж<br />
5.3 Скица на вратата и фундамента<br />
5.3 / 1<br />
p<br />
q<br />
r<br />
A Тръба за полагане на захранващия/управляващия проводник<br />
B Управляващ проводник<br />
C Захранващ проводник<br />
p Дължина на вратата<br />
q Светъл проход<br />
r Посока на отваряне<br />
s Незамръзваща дълбочина<br />
x Дебелина на вратата + разстояние до строителния елемент<br />
A<br />
10 Инструкция за монтаж и обслужване <strong>Comfort</strong> <strong>820</strong> BG (#79784)<br />
≥ 250<br />
380<br />
s<br />
x<br />
B<br />
C<br />
X<br />
101<br />
60<br />
≥ 250 + x<br />
≥ 640<br />
X
6. Монтаж<br />
6.1 Mонтаж на цилиндричното зъбно<br />
колело<br />
6.1 / 1<br />
• Монтирайте комплекта цилиндрично зъбно<br />
колело на задвижващия механизъм.<br />
Инструкция за монтаж и обслужване <strong>Comfort</strong> <strong>820</strong> BG (#79784) 11
6. Монтаж<br />
6.2 Монтаж на конзолите<br />
6.2.1 Задвижващ механизъм с фундаментна<br />
конзола<br />
6.2.1 / 1<br />
M10 x 40<br />
• Завийте винтовете за регулиране във<br />
фундаментната конзола.<br />
6.2.1 / 2<br />
M8 x 20<br />
Внимание!<br />
За правилно полагане на кабелите<br />
отворът във фундаментната<br />
конзола (A) трябва да е насочен<br />
към изхода за кабела на<br />
задвижващия механизъм!<br />
A<br />
• Завинтете задвижващия механизъм към<br />
фундаментната конзола.<br />
6.2.1 / 3<br />
• Свалете капака на задвижващия механизъм.<br />
• Издърпайте антената.<br />
Внимание!<br />
Капакът трябва да се повдига<br />
внимателно, защото антената може<br />
да се откъсне.<br />
• Пробийте с остра отвертка пластмасовите<br />
уплътнения (B) за управляващия и<br />
захранващия кабел.<br />
12 Инструкция за монтаж и обслужване <strong>Comfort</strong> <strong>820</strong> BG (#79784)<br />
B<br />
B
6. Монтаж<br />
6.2.1 / 4<br />
q<br />
E<br />
H<br />
15<br />
≥ 80<br />
Внимание!<br />
Конзолата трябва да е подравнена<br />
спрямо вратата, за да може<br />
цилиндричното зъбно колело да<br />
зацепва в зъбчатата релса във<br />
всяко положение на вратата.<br />
C<br />
300<br />
360<br />
390<br />
G<br />
D<br />
F<br />
C Зид<br />
D Врата<br />
E Повърхност на завинтване на зъбчата<br />
релса<br />
F Тръба за полагане на<br />
захранващия/управляващия проводник<br />
G Фундаментна конзола<br />
H Фундамент<br />
q Светъл проход<br />
• Подравнете фундаментната конзола със<br />
задвижващия механизъм успоредно на вратата.<br />
• Определете разстоянието от повърхността<br />
за завинтване на зъбчатата релса (E) до<br />
задвижващия механизъм.<br />
Спазвайте размера X.<br />
Special 431 + Special 433: X = 104<br />
Special 432 + Special 434: X = 104<br />
Special 441 + Special 443: X = 104<br />
Special 471 X = 114<br />
• Пробийте отворите за дюбелите според<br />
показаната схема за пробиване.<br />
X<br />
6.2.1 / 5<br />
• Поставете дюбелите.<br />
I J<br />
• Прекарайте управляващия проводник (І) и<br />
захранващия проводник (J) през<br />
фундаментната конзола и през отвора в<br />
задвижващия механизъм.<br />
• Закрепете фундаментната конзола с винтове.<br />
Инструкция за монтаж и обслужване <strong>Comfort</strong> <strong>820</strong> BG (#79784) 13<br />
40<br />
50<br />
ø 8
6. Монтаж<br />
6.2.2 Задвижващ механизъм с подвижна<br />
конзола<br />
6.2.2/ 1<br />
q<br />
E<br />
Внимание!<br />
Конзолата трябва да е подравнена<br />
спрямо вратата, за да може<br />
цилиндричното зъбно колело да<br />
зацепва в зъбчатата релса във<br />
всяко положение на вратата.<br />
H<br />
80<br />
C<br />
360<br />
≥ 380<br />
F<br />
G<br />
D<br />
C Зид<br />
D Врата<br />
E Повърхност на завинтване на зъбчата<br />
релса<br />
F Тръба за полагане на<br />
захранващия/управляващия проводник<br />
G Подвижна конзола<br />
H Фундамент<br />
q Светъл проход<br />
• Подравнете подвижната конзола на една права<br />
с вратата.<br />
• Определете разстоянието от повърхността<br />
за завинтване на зъбчатата релса (E) до<br />
задвижващия механизъм.<br />
Спазвайте размера X.<br />
Special 431 + Special 433: X = 104<br />
Special 432 + Special 434: X = 104<br />
Special 441 + Special 443: X = 104<br />
Special 471 Невъзможно<br />
• Пробийте отворите според показаната схема за<br />
пробиване.<br />
17<br />
50<br />
90<br />
108<br />
X<br />
6.2.2 / 2<br />
10 x 70<br />
• Монтирайте подвижната конзола.<br />
6.2.2 / 3<br />
Внимание!<br />
За да се запази подвижността,<br />
винкелът на конзолата трябва да<br />
може да се движи след затягането<br />
с винтовете.<br />
• Закрепете с винтове винкела на конзолата към<br />
задвижващия механизъм.<br />
14 Инструкция за монтаж и обслужване <strong>Comfort</strong> <strong>820</strong> BG (#79784)<br />
M10
6. Монтаж<br />
6.2.2 / 4<br />
Внимание!<br />
Капакът трябва да се повдига<br />
внимателно, защото антената може<br />
да се откъсне.<br />
B<br />
B<br />
• Свалете капака на задвижващия механизъм.<br />
• Пробийте с остра отвертка пластмасовите<br />
уплътнения (B) за управляващия и<br />
захранващия кабел.<br />
6.2.2 / 5<br />
• Прекарайте управляващия проводник (І) и<br />
захранващия проводник (J) през<br />
фундаментната конзола и през отвора в<br />
задвижващия механизъм.<br />
• Поставете задвижващия механизъм в<br />
подвижната конзола.<br />
6.2.2 / 6<br />
M10 x 20<br />
Указание!<br />
За правилен монтаж под<br />
задвижващия механизъм трябва да<br />
се поставят подложки, за да стои<br />
хоризонтално.<br />
• Поставете подложки под задвижващия<br />
механизъм, така че да е подравнен<br />
хоризонтално.<br />
• Закрепете подвижната конзола с винтове.<br />
Инструкция за монтаж и обслужване <strong>Comfort</strong> <strong>820</strong> BG (#79784) 15<br />
I<br />
J
6. Монтаж<br />
6.3 Свързване на кабелите на<br />
задвижващия механизъм<br />
• Свържете захранващия проводник съобразно<br />
монтажната ситуация при Вас:<br />
Монтаж за задвижващия механизъм отвътре<br />
вдясно (състояние при доставката)<br />
6.3 / 1<br />
Монтаж за задвижващия механизъм отвътре<br />
вляво<br />
6.3 / 2<br />
Легенда на електрическите схеми:<br />
C Кондензатор на електродвигателя<br />
H40 Сигнална лампа<br />
M1 Електродвигател с термозащита<br />
X1 Захранващ проводник<br />
(осигурява се от инвеститора на обекта)<br />
bk черен<br />
bl син<br />
rd червен<br />
wt бял<br />
vi виолетов<br />
bn кафяв<br />
ye жълт<br />
• Свържете устройството за управление с<br />
управляващия проводник съгласно схемата за<br />
свързване с кабели (точка 6.10).<br />
• Свържете антената (C).<br />
• Монтирайте капака (В) на задвижващия<br />
механизъм.<br />
• Поставете запушалките (A).<br />
16 Инструкция за монтаж и обслужване <strong>Comfort</strong> <strong>820</strong> BG (#79784)<br />
6.3 / 3<br />
A<br />
B<br />
C
6. Монтаж<br />
6.4 Напасване на зъбчатата релса<br />
6.4.1 Special 431 + Special 432 /<br />
Special 433 + Special 434<br />
Special 441 + Special 443<br />
6.4.1 / 1 6.4.1 / 2<br />
p<br />
Профилите на зъбчатите релси се доставят с<br />
две стандартни дължини: 2000 mm и 4000 mm.<br />
В идеалния случай дължината на вратата (p)<br />
съответства на сумата на събраните стандартни<br />
дължини. Тогава промяна на профилите не е<br />
необходима.<br />
Когато дължината на вратата не отговаря на<br />
една от стандартните дължини:<br />
• Сглобете профилите на зъбчатата релса.<br />
• Отбележете дължината на вратата (p).<br />
Излишната дължина може да се отреже с<br />
ножовка (само ако е необходимо).<br />
За да монтирате първия амортизатор на удара в<br />
крайно положение:<br />
• Пробийте два отвора за присъединяването с<br />
винтове на затягащото приспособление.<br />
6.4.1 / 3<br />
Инструкция за монтаж и обслужване <strong>Comfort</strong> <strong>820</strong> BG (#79784) 17<br />
ø7<br />
A<br />
B<br />
• Пъхнете амортизатора на удара в крайно<br />
положение (A) и затягащото приспособление (B)<br />
в профила на зъбчатата релса.<br />
• Закрепете затягащото приспособление (В) с<br />
винтове.<br />
15<br />
10<br />
15
6. Монтаж<br />
6.4.1 / 4<br />
• Сглобете сегментите на зъбчатата релса така,<br />
че да се постигне необходимият размер<br />
(q = дължина на вратата - около 160 mm).<br />
Ако се превиши необходимият размер:<br />
• Отрежете излишната дължина.<br />
6.4.1 / 5<br />
q<br />
• Пъхнете сегментите на зъбчатата релса в<br />
профила на зъбчатата релса.<br />
6.4.1 / 6<br />
6.4.1 / 7<br />
B A<br />
• Пъхнете амортизатора на удара в крайно<br />
положение (A) и затягащото приспособление (B)<br />
в профила на зъбчатата релса.<br />
Внимание!<br />
Сегментите на зъбчатата релса в<br />
напълно монтираната зъбчата<br />
релса трябва да са под леко<br />
напрежение.В противен случай<br />
може да се стигне до неправилно<br />
функциониране или повреждане на<br />
зъбчатата релса.<br />
За да монтирате втория амортизатор на удара в<br />
крайно положение:<br />
• Натиснете затягащото приспособление (B) в<br />
профила, така че сегментите на зъбчатата<br />
релса (C) да са под леко напрежение.<br />
• Маркирайте двете точки за пробиване на<br />
затягащото приспособление върху профила.<br />
18 Инструкция за монтаж и обслужване <strong>Comfort</strong> <strong>820</strong> BG (#79784)<br />
B<br />
C
6. Монтаж<br />
6.4.1 / 8<br />
B<br />
• Издърпайте отново затягащото приспособление (B)<br />
и амортизатора на удара в крайно положение (A)<br />
от профила на зъбчатата релса.<br />
• Пробийте два отвора за присъединяването с<br />
винтове на затягащото приспособление в<br />
предварително маркираните места за<br />
пробиване.<br />
6.4.1 / 9<br />
B<br />
A<br />
A<br />
• Пъхнете амортизатора на удара в крайно<br />
положение (A) и затягащото приспособление (B)<br />
в профила на зъбчатата релса.<br />
• Закрепете затягащото приспособление (В) с<br />
винтове.<br />
6.4.2 Special 471<br />
6.4.2 / 1<br />
• Сглобете толкова сегменти на зъбчатата релса,<br />
колкото трябва, за да се получи дължината,<br />
необходима за вратата при Вашата ситуация.<br />
6.4.2 / 2<br />
Излишната дължина може да се отреже с<br />
ножовка (само ако е необходимо).<br />
Препратка:<br />
За монтажа на магнитния държач<br />
трябва да се вземе под внимание<br />
точка 6.6.<br />
Инструкция за монтаж и обслужване <strong>Comfort</strong> <strong>820</strong> BG (#79784) 19<br />
i<br />
Преди монтажа на зъбчатата релса към вратата,<br />
към зъбчатата релса трябва да се монтира<br />
магнитният държач.<br />
• Монтирайте магнитния държач към зъбчатата<br />
релса.
6. Монтаж<br />
6.5 Монтаж на зъбчатата релса<br />
6.5.1 Подготовка<br />
i<br />
6.5.1 / 1<br />
• Плъзнете вратата в положение ЗАТВ.<br />
6.5.1 / 2<br />
Внимание!<br />
За да се осигури правилно<br />
функциониране на системата,<br />
трябва да са налице следните<br />
положения:<br />
- Конзолата е завинтена<br />
неподвижно към фундамента.<br />
- Задвижващият механизъм е<br />
завинтен неподвижно към<br />
конзолата.<br />
- Задвижващият механизъм е<br />
деблокиран.<br />
- Вратата може да се задвижва с<br />
ръка.<br />
Препратка:<br />
За деблокирането на задвижващия<br />
механизъм трябва да се вземе под<br />
внимание точка 6.7.<br />
Внимание!<br />
За да се осигури движение на<br />
вратата без триене, винтовете<br />
трябва да се затегнат и главите им<br />
да се скрият в повърхността.<br />
При петте различни изпълнения на зъбчатата<br />
релса (А) местата за присъединяване с винтове<br />
към вратата (В) са различни:<br />
Special 431 / 433 + Special 441 / 443<br />
Алуминиево изпълнение<br />
6.5.1 / 3<br />
Special 432 + Special 434<br />
Стоманено изпълнение<br />
6.5.1 / 4<br />
6.5.1 / 5<br />
B A<br />
100 360 360 100<br />
20 Инструкция за монтаж и обслужване <strong>Comfort</strong> <strong>820</strong> BG (#79784)<br />
B<br />
A<br />
100 360 360 100<br />
Special 471<br />
Пластмасово изпълнение<br />
B A<br />
240 100 240 100 240
6. Монтаж<br />
6.5.2 Задвижващ механизъм с фундаментна<br />
конзола<br />
6.5.2 / 1<br />
A<br />
Внимание!<br />
За да се осигури движение на<br />
вратата без триене, трябва:<br />
- релсата да се завинти на<br />
подходяща височина към вратата,<br />
- конзолата да се подравни<br />
успоредно на вратата.<br />
Подходящата височина на релсата зависи от<br />
зъбчатата релса.<br />
Special 431 170 mm (+/- 10 mm)<br />
Special 432 170 mm (+/- 10 mm)<br />
Special 433 170 mm (+/- 10 mm)<br />
Special 434 170 mm (+/- 10 mm)<br />
Special 441 180 mm (+/- 10 mm)<br />
Special 443 180 mm (+/- 10 mm)<br />
Special 471 150 mm (+/- 10 mm)<br />
При разлики повече от 10 mm:<br />
• Монтирайте подходящо приспособление към<br />
вратата.<br />
За прецизна настройка (+/- 10 mm) височината на<br />
задвижващия механизъм (A) може да се регулира<br />
с винтовете (А).<br />
6.5.2 / 2<br />
• Поставете зъбчатата релса върху<br />
цилиндричното зъбно колело така, че то да<br />
зацепва в зъбчатата релса.<br />
• Подравнете хоризонтално зъбчатата релса.<br />
• Затегнете зъбчатата релса от другата страна<br />
със затегателна скоба.<br />
Инструкция за монтаж и обслужване <strong>Comfort</strong> <strong>820</strong> BG (#79784) 21
6. Монтаж<br />
6.5.2 / 3<br />
6.5.2 / 4<br />
Внимание!<br />
За движение на врата без триене е<br />
важно между зъбчатата релса и<br />
цилиндричното зъбно колело да се<br />
спазва разстояние от 1 - 2 mm.<br />
1-2<br />
100<br />
• Завинтете зъбчатата релса в първото място за<br />
завинтване съобразно съответната схема на<br />
отворите.<br />
6.5.2 / 5<br />
• Освободете затегателната скоба.<br />
• Плъзгайте вратата за отваряне с по около<br />
500 mm.<br />
• Завинтете зъбчатата релса към отворения<br />
участък съобразно съответната схема на<br />
отворите.<br />
6.5.2 / 6<br />
• Отворете изцяло вратата.<br />
• Завинтете зъбчатата релса към последния<br />
участък съобразно съответната схема на<br />
отворите.<br />
Проверка:<br />
За да проверите дали релсата<br />
зацепва по цялата дължина с<br />
цилиндричното зъбно колело,<br />
вратата трябва да се плъзне един<br />
път в положение на вратата ОТВ.<br />
и един път в положение на вратата<br />
ЗАТВ.<br />
22 Инструкция за монтаж и обслужване <strong>Comfort</strong> <strong>820</strong> BG (#79784)
6. Монтаж<br />
6.5.3 Задвижващ механизъм с подвижна<br />
конзола<br />
6.5.3 / 1<br />
<br />
• Преместете вратата в средно положение.<br />
6.5.3 / 2<br />
Внимание!<br />
За да се осигури движение на<br />
врата без триене, зъбчатата релса<br />
трябва да се завинти на подходяща<br />
височина към вратата.<br />
Подходящата височина на релсата зависи от<br />
зъбчатата релса.<br />
Special 431 170 mm (+/- 10 mm)<br />
Special 432 170 mm (+/- 10 mm)<br />
Special 433 170 mm (+/- 10 mm)<br />
Special 434 170 mm (+/- 10 mm)<br />
Special 441 180 mm (+/- 10 mm)<br />
Special 443 180 mm (+/- 10 mm)<br />
Special 471 Невъзможно<br />
При разлики повече от 10 mm:<br />
• Монтирайте подходящо приспособление към<br />
вратата.<br />
6.5.3 / 3<br />
• Монтирайте държача на релсата за подвижната<br />
конзола в най-горното положение. Затегнете<br />
винтовете само на ръка.<br />
6.5.3 / 4<br />
• Пъхнете зъбчатата релса между<br />
цилиндричното зъбно колело и държача на<br />
релсата за подвижната конзола.<br />
<br />
Инструкция за монтаж и обслужване <strong>Comfort</strong> <strong>820</strong> BG (#79784) 23
6. Монтаж<br />
6.5.3 / 5<br />
6.5.3 / 7<br />
• Подравнете хоризонтално зъбчатата релса.<br />
• Натиснете държача на релсата за подвижната<br />
конзола надолу, така че да легне неподвижно<br />
• Фиксирайте зъбчатата релса със затегателни<br />
върху зъбчатата релса.<br />
скоби.<br />
6.5.3 / 6<br />
<br />
Внимание!<br />
За движение на врата без триене е<br />
важно между зъбчатата релса и<br />
цилиндричното зъбно колело да се<br />
спазва разстояние от 1 - 2 mm.<br />
1-2<br />
• Завинтете зъбчатата релса по цялата дължина<br />
на вратата съобразно подходящата за Вашата<br />
зъбчата релса схема на отворите.<br />
• Завинтете държача на релсата за подвижната<br />
конзола неподвижно към задвижващия<br />
механизъм.<br />
6.5.3 / 8<br />
Внимание!<br />
Под задвижващия механизъм не<br />
трябва да има предмети, тъй като в<br />
противен случай се възпрепятства<br />
подвижността на конзолата.<br />
• Отстранете подложките.<br />
Проверка:<br />
За да проверите дали релсата<br />
зацепва по цялата дължина с<br />
цилиндричното зъбно колело,<br />
вратата трябва да се плъзне един<br />
път в положение на вратата ОТВ.<br />
и един път в положение на вратата<br />
ЗАТВ.<br />
24 Инструкция за монтаж и обслужване <strong>Comfort</strong> <strong>820</strong> BG (#79784)
6. Монтаж<br />
6.6 Монтаж на магнита за началната<br />
точка на отчитане<br />
6.6.1 Подготовка<br />
6.6.1 / 1<br />
Внимание!<br />
За да се осигури възможност за<br />
безопасна работа на системата,<br />
вратата трябва да има механичен<br />
ограничител на крайното<br />
положение в двете посоки.<br />
Изключването на задвижващия механизъм на<br />
вратата в крайните положения “Врата отв.” и<br />
“Врата затв.” се извършва без механични крайни<br />
ограничители посредством електронното<br />
микропроцесорно управление. Действителното<br />
положение на вратата се отчита от вграден в<br />
задвижващия механизъм инкрементален датчик,<br />
който се управлява от магнит.<br />
800-1000<br />
• Определете мястото на магнита за началната<br />
точка на отчитане.<br />
Магнитът за датчика на началната точка на<br />
отчитане е двуцветен.<br />
Магнитът трябва да се монтира винаги така, че<br />
зелената му страна да е обърната към<br />
задвижващия механизъм.<br />
6.6.2 Задвижващ механизъм с фундаментна<br />
конзола<br />
Монтажът на магнита зависи от използваната<br />
зъбчата релса.<br />
Special 431 + Special 433<br />
Алуминиево изпълнение без кабелен канал<br />
6.6.2 / 1<br />
B4,2 x 19<br />
B4,2 x 25<br />
Special 432 + Special 434<br />
Стоманено изпълнение<br />
6.6.2 / 2<br />
B4,2 x 19<br />
B4,2 x 25<br />
Special 441 + Special 443<br />
Алуминиево изпълнение с кабелен канал<br />
6.6.2 / 3<br />
B4,2 x 19<br />
B4,2 x 25<br />
• Монтирайте магнита върху магнитния държач.<br />
• Монтирайте магнитния държач на<br />
определеното място върху зъбчатата релса.<br />
Инструкция за монтаж и обслужване <strong>Comfort</strong> <strong>820</strong> BG (#79784) 25
6. Монтаж<br />
Special 471<br />
Пластмасова зъбчата релса със стоманена<br />
сърцевина<br />
6.6.2 / 4<br />
B4,2 x 25<br />
B4,2 x 9,5<br />
• Монтирайте магнита върху магнитния държач.<br />
• Монтирайте магнитния държач на определеното<br />
място върху зъбчатата релса, така че магнитът<br />
да лежи върху зъбчатата релса.<br />
6.6.2 / 5<br />
• Проверете положението на магнита за<br />
началната точка на отчитане.<br />
6.6.2 / 6<br />
26 Инструкция за монтаж и обслужване <strong>Comfort</strong> <strong>820</strong> BG (#79784)<br />
3 - 7<br />
Внимание!<br />
Разстоянието между магнита (А) и<br />
датчика за началната точка на<br />
отчитане (В) трябва да е 15 - 25 mm!<br />
Този размер трябва да се спазва<br />
непременно, за да се избегнат<br />
повреди!<br />
A<br />
15 - 25<br />
B<br />
• Проверете разстоянието на магнита (А) до<br />
датчика за началната точка на отчитане (B).
6. Монтаж<br />
6.6.3 Задвижващ механизъм с подвижна<br />
конзола<br />
Монтажът на магнита зависи от използваната<br />
зъбчата релса.<br />
Special 431 + Special 433<br />
Алуминиево изпълнение без кабелен канал<br />
6.6.3 / 1<br />
B4,2 x 19<br />
B4,2 x 25<br />
Special 432 + Special 434 Стоманено изпълнение<br />
6.6.3 / 2<br />
B4,2 x 19<br />
B4,2 x 25<br />
Special 441 + Special 443<br />
Алуминиево изпълнение с кабелен канал<br />
6.6.3 / 3<br />
B4,2 x 19<br />
B4,2 x 25<br />
• Монтирайте магнита върху магнитния държач.<br />
• Монтирайте магнитния държач към<br />
фиксиращата планка.<br />
• Монтирайте магнитния държач на<br />
определеното място върху зъбчатата релса.<br />
6.6.3 / 4<br />
Инструкция за монтаж и обслужване <strong>Comfort</strong> <strong>820</strong> BG (#79784) 27<br />
0 ± 2<br />
• Проверете положението на магнита за<br />
началната точка на отчитане.<br />
6.6.3 / 5<br />
Внимание!<br />
Разстоянието между магнита (А) и<br />
датчика за началната точка на<br />
отчитане (В) трябва да е 15 - 25 mm!<br />
Този размер трябва да се спазва<br />
непременно, за да се избегнат<br />
повреди!<br />
A<br />
C<br />
15 - 25<br />
B<br />
• Проверете разстоянието на магнита (А) до<br />
датчика за началната точка на отчитане (B).
6. Монтаж<br />
6.7 Аварийно деблокиране при<br />
спиране на тока<br />
Деблокиране<br />
6.7 / 1<br />
• Отстранете винта (A).<br />
6.7 / 2<br />
B<br />
A<br />
• Завъртете лоста за аварийно деблокиране (B)<br />
надясно с гаечния ключ от комплекта на<br />
доставката.<br />
• Затегнете лоста за аварийно деблокиране<br />
неподвижно на новата позиция с винта (A).<br />
Сега предавката е отделена механично и вратата<br />
може да се премества ръчно. Същевременно се<br />
изключва и устройството за управление.<br />
Блокиране<br />
• Отстранете винта (A).<br />
A A<br />
• Завъртете лоста за аварийно деблокиране (B)<br />
наляво с гаечния ключ от комплекта на<br />
доставката.<br />
• Затегнете лоста за аварийно деблокиране<br />
неподвижно на новата позиция с винта (A).<br />
Сега предавката е свързана механично със<br />
задвижващия вал и вратата може да се<br />
премества с двигателя. Същевременно се<br />
включва и устройството за управление.<br />
28 Инструкция за монтаж и обслужване <strong>Comfort</strong> <strong>820</strong> BG (#79784)<br />
6.7 / 3<br />
6.7 / 4<br />
B<br />
A
6. Монтаж<br />
6.8 Монтаж на защитния капак<br />
6.8.1 Капак на програматора<br />
6.8.1 / 1<br />
A<br />
• Отстранете капака на програматора (A).<br />
6.8.1 / 2<br />
Указание:<br />
След програмирането на<br />
задвижващия механизъм капакът<br />
на програматора трябва да се<br />
постави отново.<br />
B<br />
A<br />
• Монтирайте капака на програматора (A).<br />
• Поставете запушалките (В).<br />
6.8.2 Защитен капак<br />
6.8.2 / 1<br />
Указание:<br />
За защита от атмосферни въздействия,<br />
след програмирането и монтажа на<br />
капака на програматора,<br />
задвижващият механизъм трябва<br />
да се покрие със защитния капак<br />
от комплекта на доставката.<br />
Задвижващ механизъм с фундаментна<br />
конзола<br />
Инструкция за монтаж и обслужване <strong>Comfort</strong> <strong>820</strong> BG (#79784) 29<br />
B<br />
• Поставете защитния капак (В) на задвижващия<br />
механизъм.
6. Монтаж<br />
Задвижващ механизъм с подвижна конзола<br />
6.8.2 / 2<br />
C<br />
Указание:<br />
За да може да се монтира защитният<br />
капак на задвижващ механизъм с<br />
подвижна конзола, той трябва да<br />
се напасне по подходящ начин.<br />
Защитната функция на защитния<br />
капак е гарантирана само тогава,<br />
когато необходимите отвори се<br />
оставят възможно най-малки.<br />
B<br />
• Изрежете местата (С), маркирани със сиво на<br />
фигурата.<br />
• Поставете защитния капак (В) на задвижващия<br />
механизъм.<br />
30 Инструкция за монтаж и обслужване <strong>Comfort</strong> <strong>820</strong> BG (#79784)
6. Монтаж<br />
6.9 Включване на външни елементи за управление<br />
6.9 / 1<br />
i<br />
Внимание!<br />
За да се избегнат повреди на устройството за управление, трябва да се има предвид, че:<br />
- в клемите 1 и 2 (А) трябва да се включват само безпотенциални нормално отворени<br />
контакти.<br />
- щепселът за свързване на късо (С) не трябва да се включва в щепселното гнездо (Е)!<br />
G<br />
A<br />
A Вход за включване на осигурени от инвеститора на обекта елементи за управление без системни<br />
кабели на <strong>Marantec</strong> - само в съединителните клеми:<br />
1 GND<br />
2 Импулс<br />
3 24 V DC макс. 50 mA<br />
B Щепселно гнездо за"Външен фотодатчик в затварящия край на вратата"<br />
При включване на елемент щепселът за свързване на късо (C) трябва да се отстрани.<br />
C Щепсел за свързване на късо<br />
D Щепселно гнездо за "Външни елементи за обслужване"<br />
При включване на елемент щепселът за свързване на късо (C) трябва да се отстрани.<br />
E Щепселно гнездо за “Електронна антена” или “Външна фотоклетка”<br />
F Съединителен проводник за електронната антена<br />
G Предпазител на устройството за управление (4A)<br />
Препратка:<br />
За монтажа на външни елементи за обслужване трябва да се вземат под внимание<br />
съответните инструкции.<br />
Инструкция за монтаж и обслужване <strong>Comfort</strong> <strong>820</strong> BG (#79784) 31<br />
+<br />
P<br />
B C D E F<br />
A<br />
1 2 3
7. Предавател за дистанционно управление<br />
7.1 Обслужване и аксесоари<br />
Обслужване<br />
7.1 / 1<br />
Опасност!<br />
Предавателите за дистанционно<br />
управление не трябва да попадат в<br />
ръцете на деца!<br />
Предавателят за дистанционно<br />
управление трябва да се задейства<br />
само тогава, когато е сигурно, че в<br />
зоната на движение на вратата<br />
няма нито хора, нито предмети.<br />
A Бутон за обслужване<br />
B Бутон за обслужване<br />
C Батерия - контролна лампа за режим<br />
предаване<br />
D Гнездо за съединителя за прехвърляне на<br />
кодирането<br />
E Задна страна на предавателя<br />
F Батерия 3V CR 2032<br />
На бутоните за обслужване (A+B) могат да се<br />
зададат различни функции.<br />
Възможно е например да се зададе следното:<br />
Бутон за обслужване A:<br />
Импулс за врата ОТВ. / Врата ЗАТВ.<br />
Бутон за обслужване В:<br />
Външно осветление<br />
i<br />
D<br />
B<br />
C<br />
A<br />
D<br />
Препратка:<br />
Програмирането на предавателя<br />
(дистанционното управление) за<br />
използваното управление на<br />
задвижващия механизъм е описано<br />
в точка 9.2.7.<br />
Смяна на батериите<br />
• Отворете задната страна на предавателя (E),<br />
напр. с монета.<br />
• Сменете батерията (F) като спазвате полюсите.<br />
32 Инструкция за монтаж и обслужване <strong>Comfort</strong> <strong>820</strong> BG (#79784)<br />
7.1 / 2<br />
Аксесоари<br />
7.1 / 3<br />
1<br />
F<br />
E<br />
Щипка за слънцезащитна козирка, подходяща за<br />
закрепване на предавателя за дистанционно<br />
управление на слънцезащитна козирка в<br />
автомобил.
7. Предавател за дистанционно управление<br />
7.2 Кодиране на предавателите за<br />
дистанционно управление<br />
7.2.1 Прехвърляне на кодиране<br />
Тази функция служи за прехвърляне на<br />
кодирането от вече наличен предавател (Master)<br />
на допълнителен предавател за дистанционно<br />
управление.<br />
7.2.1 / 1<br />
Опасност!<br />
Предавателят за дистанционно<br />
управление трябва да се задейства<br />
само тогава, когато е сигурно, че в<br />
зоната на движение на вратата<br />
няма нито хора, нито предмети.<br />
• Свържете двата предавателя посредством<br />
приложения съединител за прехвърляне.<br />
Указание:<br />
Щепселните съединители от двете<br />
страни на предавателя се<br />
използват по един и същ начин.<br />
7.2.1 / 2<br />
• Активирайте предавателя Master и задръжте<br />
бутона натиснат.<br />
LED индикаторът в предавателя свети.<br />
7.2.1 / 3<br />
• Натиснете желания бутон на новия предавател,<br />
като същевременно държите бутона на<br />
предавателя Master натиснат.<br />
След 1-2 сек. LED индикаторът на новия<br />
предавател свети постоянно.<br />
Програмирането е завършено.<br />
Новият предавателят вече е приел кодирането<br />
от предавателя Master.<br />
• Отстранете съединителя за прехвърляне.<br />
Указание:<br />
При многоканални предаватели<br />
операцията за кодиране трябва да<br />
се извърши за всеки бутон<br />
поотделно.<br />
Инструкция за монтаж и обслужване <strong>Comfort</strong> <strong>820</strong> BG (#79784) 33
7. Предавател за дистанционно управление<br />
7.2.2 Промяна на кодиране<br />
Тази функция служи за промяна на кодирането<br />
на дистанционното управление при изгубване на<br />
предавател.<br />
7.2.2 / 1<br />
• Включете съединителя за прехвърляне на<br />
кодирането в предавателя.<br />
• Свържете един от двата външни щифта на<br />
съединителя за прехвърляне на кодирането със<br />
средния проводник на късо (напр. с помощта на<br />
отвертка).<br />
• Натиснете желания бутон на предавателя.<br />
Чрез вграденото случайно програмиране се<br />
определя ново кодиране.<br />
LED индикаторът мига бързо.<br />
След като LED индикаторът на предавателя<br />
започне да свети постоянно, бутонът на<br />
предавателя може да се отпусне и съединителят<br />
за прехвърляне на кодирането да се отстрани.<br />
Указание:<br />
След ново кодиране на предавателя<br />
задвижващият механизъм на<br />
плъзгащата се врата трябва да се<br />
препрограмира също за новото<br />
кодиране, защото старото кодиране<br />
е безвъзвратно изгубено.<br />
При многоканални предаватели<br />
операцията за кодиране трябва да<br />
се извърши за всеки бутон<br />
поотделно.<br />
34 Инструкция за монтаж и обслужване <strong>Comfort</strong> <strong>820</strong> BG (#79784)
Инструкция за монтаж и обслужване <strong>Comfort</strong> <strong>820</strong> BG (#79784) 35
8. Устройство за управление<br />
8.1 Обзор на управлението<br />
8.1 / 1<br />
G<br />
F<br />
H A<br />
8<br />
1<br />
2<br />
7 3<br />
6<br />
5 4<br />
1 2 3<br />
B C I K<br />
LED индикатори<br />
A Индикатор външна фотоклетка (само програмиране)<br />
B Индикатор "Врата ОТВ."<br />
C Индикатор автоматично движение за затваряне<br />
D Индикатор "Врата ЗАТВ."<br />
E Индикатор начална точка на отчитане<br />
F Индикатор повреда<br />
G Индикатор подаване на импулс<br />
H Индикатор напрежение на мрежата<br />
E<br />
D<br />
Елементи за обслужване<br />
I Бутон + (напр. за задвижване на вратата в положение ОТВ. или за задаване на по-високи<br />
стойности)<br />
J Бутон - (напр. за задвижване на вратата в положение ЗАТВ. или за задаване на по-ниски стойности)<br />
K Бутон P (напр. за запаметяване на стойности)<br />
36 Инструкция за монтаж и обслужване <strong>Comfort</strong> <strong>820</strong> BG (#79784)<br />
P<br />
J
8. Устройство за управление<br />
8.2 Обзор на функциите на<br />
индикаторите<br />
Разяснение на LED индикаторите<br />
LED индикаторът изключен<br />
LED индикаторът свети<br />
LED индикаторът мига бавно<br />
LED индикаторът мига бързо<br />
След включване на мрежовото напрежение<br />
устройството за управление извършва самотест:<br />
За около 3 секунди светят всички LED<br />
индикатори.<br />
LED индикатори в режим движение<br />
Вратата е в крайно положение ОТВ.<br />
Вратата е в междинно положение при<br />
ОТВ.<br />
Сигналната лампа свети<br />
Сигналната лампа мига<br />
Вратата е в крайно положение ЗАТВ.<br />
Вратата е в междинно положение при<br />
ЗАТВ.<br />
Вратата преминава през началната<br />
точка на отчитане<br />
Има постоянно активиран елемент за<br />
обслужване<br />
Има повреда<br />
Активирано е радиоуправлението<br />
Подадено е работно напрежение<br />
Инструкция за монтаж и обслужване <strong>Comfort</strong> <strong>820</strong> BG (#79784) 37
9. Програмиране<br />
9.1 Обща информация за<br />
програмирането<br />
Програмирането се извършва с бутоните +, - и Р.<br />
Ако в режим програмиране в рамките на<br />
120 секунди не се натисне никой от бутоните,<br />
устройството за управление се връща обратно в<br />
работно състояние.<br />
Показва се съответно съобщение за грешка.<br />
9.1.1 Нива на програмиране<br />
Програмирането на задвижващия механизъм се<br />
подразделя на две области:<br />
1. Програмиране на ниво основни функции:<br />
Тук се програмират основните функции на<br />
задвижващия механизъм. Тази програмираща<br />
операция е текуща и трябва да се извършва<br />
задължително.<br />
За да се премине към ниво програмиране на<br />
основните функции, бутонът P трябва да се<br />
натисне за по-дълго от 2, но по-малко от 10<br />
секунди.<br />
LED индикаторът 2 мига.<br />
2. Програмиране на разширените функции на<br />
задвижващия механизъм:<br />
Програмирането на разширените функции на<br />
задвижващия механизъм трябва да се извършва<br />
само от специализиран персонал.<br />
Ако бутонът P се натисне за по-дълго от 10<br />
секунди, устройството за управление преминава<br />
към разширените функции на задвижващия<br />
механизъм.<br />
Тогава LED индикаторът 2 мига бързо.<br />
Указание:<br />
При разширените функции на<br />
задвижването могат да се променят<br />
важни фабрични настройки.<br />
38 Инструкция за монтаж и обслужване <strong>Comfort</strong> <strong>820</strong> BG (#79784)
9. Програмиране<br />
9.1.2 Начална точка на отчитане<br />
Появяват се следните индикации:<br />
В режим движение<br />
При преминаване през началната точка<br />
на отчитане LED индикаторът светва за<br />
малко<br />
В режим програмиране<br />
Указание:<br />
Устройството за управление може<br />
да се програмира едва след като<br />
премине от електрическа гледна<br />
точка през началната точка на<br />
отчитане.<br />
Затова преди първоначалното<br />
програмиране вратата трябва да се<br />
задвижи един път до крайното<br />
положение ОТВ. и един път до<br />
крайното положение ЗАТВ.<br />
Задвижващият механизъм се намира<br />
между началната точка на отчитане и<br />
крайното положение ОТВ.<br />
Задвижващият механизъм се намира<br />
между началната точка на отчитане и<br />
крайното положение ЗАТВ.<br />
9.1.3 Настройка на положенията на вратата<br />
Програмирането на "Крайно положение ОТВ." и<br />
"Крайно положение ЗАТВ." може да се извърши<br />
по два начина:<br />
1. Груба настройка чрез продължително<br />
натискане<br />
Настройката се извършва чрез продължително<br />
натискане на бутона + или -.<br />
Вратата се задвижва съответно в положение<br />
ОТВ. или ЗАТВ.<br />
2. Фина настройка чрез кратък импулс с бутон<br />
Настройката се извършва чрез кратък импулс с<br />
бутона + или -. В този случай вратата не се<br />
задвижва.<br />
Крайното положение се променя с всяко<br />
натискане на бутона с 4 mm в съответната<br />
посока.<br />
За да се провери крайното положение, вратата<br />
трябва да премине през началната точка на<br />
отчитане към положение ОТВ. или към<br />
положение ЗАТВ.<br />
По време на подаване на импулса с<br />
бутона индикаторът 7 мига бързо.<br />
Указание:<br />
Устройството за управление се<br />
движи без самозадържане.<br />
Легенда:<br />
LED индикаторът изключен<br />
LED индикаторът свети<br />
LED индикаторът мига бавно<br />
LED индикаторът мига бързо<br />
Инструкция за монтаж и обслужване <strong>Comfort</strong> <strong>820</strong> BG (#79784) 39
9. Програмиране<br />
9.2 Програмиране на нивото основни<br />
функции<br />
9.2.1 Програмиране на<br />
"Крайното положение ОТВ."<br />
1.<br />
2.<br />
3.<br />
4.<br />
5.<br />
6.<br />
7.<br />
8.<br />
9.<br />
Устройството за<br />
управление се<br />
намира в работен<br />
режим.<br />
За преминаване в<br />
режим програмиране<br />
натиснете бутона P:<br />
> 2 сек. < 10 сек.<br />
Не натискайте бутона<br />
P по-дълго от 10 сек!<br />
Устройството за<br />
управление се<br />
намира в меню 1 на<br />
основното<br />
програмиране.<br />
Настройте крайно<br />
положение ВРАТА<br />
ОТВ.<br />
Вратата трябва да<br />
премине един път<br />
през началната точка<br />
на отчитане.<br />
Извършете фина<br />
настройка с подаване<br />
на импулс с бутона +<br />
или -.<br />
Натиснете един път<br />
бутона Р:<br />
Запаметяване на<br />
крайното положение.<br />
Автоматично<br />
преминаване към<br />
програмирането на<br />
"Междинното<br />
положение при ОТВ.".<br />
9.2.2 Програмиране на<br />
"Междинното положение при ОТВ."”<br />
40 Инструкция за монтаж и обслужване <strong>Comfort</strong> <strong>820</strong> BG (#79784)<br />
1.<br />
2.<br />
3.<br />
4.<br />
5.<br />
Устройството за<br />
управление се<br />
намира в меню 2 на<br />
основното<br />
програмиране.<br />
Настройте междинно<br />
положение ВРАТА<br />
ОТВ.<br />
Извършете фина<br />
настройка с подаване<br />
на импулс с бутона +<br />
или -.<br />
Натиснете един път<br />
бутона Р:<br />
Запаметяване на<br />
междинното<br />
положение.<br />
Автоматично<br />
преминаване към<br />
програмирането на<br />
"Междинното
9. Програмиране<br />
9.2.3 Програмиране на<br />
"Междинното положение при ЗАТВ."<br />
1.<br />
2.<br />
3.<br />
4.<br />
5.<br />
Устройството за<br />
управление се<br />
намира в меню 3 на<br />
основното<br />
програмиране.<br />
Настройте междинно<br />
положение ВРАТА<br />
ЗАТВ.<br />
Извършете фина<br />
настройка с подаване<br />
на импулс с бутона +<br />
или -.<br />
Натиснете един път<br />
бутона Р:<br />
Запаметяване на<br />
междинното<br />
положение.<br />
Автоматично<br />
преминаване към<br />
програмирането на<br />
"Крайното положение<br />
ЗАТВ.".<br />
9.2.4 Програмиране на<br />
"Крайното положение ЗАТВ."<br />
Инструкция за монтаж и обслужване <strong>Comfort</strong> <strong>820</strong> BG (#79784) 41<br />
1.<br />
2.<br />
3.<br />
4.<br />
5.<br />
Легенда:<br />
Устройството за<br />
управление се<br />
намира в меню 4 на<br />
основното<br />
програмиране.<br />
Настройте крайно<br />
положение ВРАТА<br />
ЗАТВ.<br />
Вратата трябва да<br />
премине един път<br />
през началната точка<br />
на отчитане.<br />
Извършете фина<br />
настройка с подаване<br />
на импулс с бутона +<br />
или -.<br />
Натиснете един път<br />
бутона Р:<br />
Запаметяване на<br />
крайното положение.<br />
Автоматично<br />
преминаване към<br />
програмирането на<br />
"Ограничителя на<br />
усилието при ОТВ.".<br />
LED индикаторът изключен<br />
LED индикаторът свети<br />
LED индикаторът мига бавно<br />
LED индикаторът мига бързо
9. Програмиране<br />
9.2.5 Програмиране на<br />
"Ограничителя на усилието при ОТВ."<br />
1.<br />
2.<br />
3.<br />
4.<br />
5.<br />
6.<br />
Устройството за<br />
управление се<br />
намира в меню 5 на<br />
основното<br />
програмиране.<br />
Натиснете един път<br />
бутона +:<br />
Индикира се<br />
актуалната<br />
настройка.<br />
Настройте<br />
ограничителя на<br />
усилието така, че да<br />
е възможно найчувствителен.<br />
Натиснете бутона +<br />
или -:<br />
Настройка на<br />
степени от 1<br />
(чувствително) до 16.<br />
Натиснете един път<br />
бутона Р:<br />
Запаметяване на<br />
настроената<br />
стойност.<br />
Автоматично<br />
преминаване към<br />
програмирането на<br />
"Ограничителя на<br />
усилието при ЗАТВ.".<br />
9.2.6 Програмиране на<br />
"Ограничителя на усилието при ЗАТВ."<br />
42 Инструкция за монтаж и обслужване <strong>Comfort</strong> <strong>820</strong> BG (#79784)<br />
1.<br />
2.<br />
3.<br />
4.<br />
5.<br />
6.<br />
Устройството за<br />
управление се<br />
намира в меню 6 на<br />
основното<br />
програмиране.<br />
Натиснете един път<br />
бутона +:<br />
Индикира се<br />
актуалната<br />
настройка.<br />
Настройте<br />
ограничителя на<br />
усилието така, че да<br />
е възможно найчувствителен.<br />
Натиснете бутона +<br />
или -:<br />
Настройка на<br />
степени от 1<br />
(чувствително) до 16.<br />
Натиснете един път<br />
бутона Р:<br />
Запаметяване на<br />
настроената<br />
стойност.<br />
Автоматично<br />
преминаване към<br />
програмирането на<br />
"Радиоуправлението".
9. Програмиране<br />
9.2.7 Програмиране на "Радиоуправлението"<br />
Присвояване на функции на местата за<br />
запаметяване<br />
Можете да въведете до 5 различно кодирани<br />
функции:<br />
1. Функция импулс<br />
2. Функция ОТВ. наполовина<br />
3. Функция ЗАТВ. наполовина<br />
4. Функция ОТВ.<br />
5. Функция ЗАТВ.<br />
Избиране на програмирането на<br />
радиоуправлението<br />
1.<br />
2.<br />
3.<br />
Устройството за<br />
управление се<br />
намира в меню 7 на<br />
основното<br />
програмиране.<br />
Натиснете един път<br />
бутона +:<br />
Избира се първото<br />
място за<br />
запаметяване.<br />
Натиснете един път<br />
бутона Р:<br />
Избира се<br />
следващото място за<br />
запаметяване.<br />
Програмиране на радиоуправлението<br />
(Пример с място за запаметяване 1)<br />
Инструкция за монтаж и обслужване <strong>Comfort</strong> <strong>820</strong> BG (#79784) 43<br />
1.<br />
2.<br />
3.<br />
4.<br />
5.<br />
Избрано е първото<br />
място за<br />
запаметяване.<br />
Натиснете един път<br />
бутона +: Избраното<br />
място за запаметяване<br />
е активирано за<br />
програмирането.<br />
Натиснете съответния<br />
бутон на<br />
предавателя.<br />
Натиснете един път<br />
бутона Р:<br />
Кодирането на<br />
предавателя се<br />
запаметява.<br />
Преминаване към<br />
следващото място за<br />
запаметяване.<br />
Указание:<br />
Върху грешно програмирано<br />
кодиране може да се запише ново<br />
кодиране.<br />
При нужда то също може да се<br />
изтрие!<br />
Легенда:<br />
LED индикаторът изключен<br />
LED индикаторът свети<br />
LED индикаторът мига бавно<br />
LED индикаторът мига бързо
9. Програмиране<br />
Изтриване на радиопрограмирането - при<br />
нужда (Пример с място за запаметяване 1)<br />
1.<br />
2.<br />
3.<br />
4.<br />
Избрано е първото<br />
място за<br />
запаметяване.<br />
Натиснете един път<br />
бутона -:Избраното<br />
място за запаметяване<br />
е активирано за<br />
изтриване.<br />
Натиснете един път<br />
бутона Р:Кодирането<br />
на избраното място<br />
за запаметяване се<br />
изтрива.<br />
Преминаване към<br />
следващото място за<br />
запаметяване.<br />
Завършване на програмирането на<br />
радиоуправлението<br />
44 Инструкция за монтаж и обслужване <strong>Comfort</strong> <strong>820</strong> BG (#79784)<br />
1.<br />
2.<br />
3.<br />
4.<br />
5.<br />
Натискайте бутона P,<br />
докато се избере<br />
петото място за<br />
запаметяване.<br />
Натиснете един път<br />
бутона Р:<br />
Програмирането на<br />
радиоуправлението е<br />
завършено.<br />
Управлението<br />
преминава към<br />
програмирането на<br />
"Ресет на фабричните<br />
настройки".<br />
Натиснете един път<br />
бутона Р:<br />
Програмирането на<br />
нивото основни<br />
функции е завършено.<br />
Устройството за<br />
управление се<br />
намира в работно<br />
състояние.
9. Програмиране<br />
9.2.8 Програмиране на<br />
"Ресет на фабричните настройки"<br />
Всички позиции от менюто могат да се върнат<br />
чрез ресет на предварително настроените<br />
фабрични стойности.<br />
1.<br />
2.<br />
3.<br />
4.<br />
5.<br />
6.<br />
7.<br />
8.<br />
9.<br />
Устройството за<br />
управление се<br />
намира в работен<br />
режим.<br />
За преминаване към<br />
режима на<br />
програмиране:<br />
Натиснете бутона Р:<br />
> 2 сек. < 10 сек.<br />
Не натискайте бутона<br />
P по-дълго от 10 сек!<br />
Натиснете 7 пъти<br />
бутона Р, за да<br />
влезете в меню<br />
"Ресет на фабричните<br />
настройки".<br />
Натиснете един път<br />
бутона + или -:<br />
Избиране на “Без<br />
ресет” - Настроените<br />
стойности се запазват.<br />
Натиснете един път<br />
бутона - или +: Избиране<br />
на “Ресет”- Фабричните<br />
настройки се<br />
възстановяват отново.<br />
Натиснете един път<br />
бутона Р:<br />
Запаметяване и<br />
завършване на<br />
програмирането.<br />
Рестартиране след<br />
избиране на РЕСЕТ:<br />
Всички индикатори<br />
светват за 2 секунди.<br />
Устройството за<br />
управление се<br />
намира в работно<br />
състояние.<br />
Легенда:<br />
LED индикаторът изключен<br />
LED индикаторът свети<br />
LED индикаторът мига бавно<br />
LED индикаторът мига бързо<br />
Инструкция за монтаж и обслужване <strong>Comfort</strong> <strong>820</strong> BG (#79784) 45
9. Програмиране<br />
9.3 Разширени функции на задвижващия механизъм<br />
(само за специализиран персонал)<br />
9.3.1 Обзор на разширените функции на задвижващия механизъм<br />
Ниво Функции Разяснение<br />
3. Ниво на<br />
програмиране<br />
Автоматично<br />
движение за<br />
затваряне<br />
4. Ниво на<br />
програмиране<br />
Параметър<br />
6. Ниво на<br />
програмиране<br />
Видове сменяне<br />
на посоката<br />
8. Ниво на<br />
програмиране<br />
Режими на<br />
работаEbene<br />
Време на отворена врата<br />
Време за предупреждение<br />
Предупреждение за<br />
пускане<br />
Преждевременно<br />
затваряне след<br />
прекъсване на лъча между<br />
приемника и предавателя<br />
Сигнални лампи<br />
Ограничаване продължителността<br />
на движение<br />
Запаметяващ крайните<br />
положения ограничител на<br />
усилието<br />
Праг на задействане на<br />
ограничителя на усилието<br />
Ограничител на усилието<br />
при ОТВ.<br />
Ограничител на усилието<br />
при ЗАТВ.<br />
Активиране фотоклетка /<br />
Фотоклетка ЗАТВ.<br />
Фотодатчик в затварящия<br />
край на вратата при ОТВ.<br />
Фотодатчик в затварящия<br />
край на вратата при ЗАТВ.<br />
Самозадържане при ОТВ.<br />
Самозадържане при ЗАТВ.<br />
Команди за импулс<br />
Команди за посоката<br />
(Бутон ОТВ. респ. ЗАТВ.)<br />
Времето, през което вратата стои отворена,<br />
преди да се затвори отново автоматично.<br />
Времето, през което сигналната лампа мига,<br />
преди вратата да се затвори отново автоматично.<br />
Времето, през което сигналната лампа мига,<br />
преди вратата да се задвижи.<br />
Вратата се затваря или след настроеното време<br />
на отворена врата, или преждевременно след<br />
прекъсване на лъча между приемника и<br />
предавателя.<br />
За работен режим на сигналната лампа може да<br />
се избере мигане или постоянно светене.<br />
Времето, след което задвижващият механизъм<br />
се изключва без да е достигнато крайно<br />
положение.<br />
Обученият ограничител на усилието може да се<br />
настройва на степени от 1 - 16.<br />
Прагът на задействане на ограничителя на<br />
усилието може да се настройва на степени от<br />
1 - 16.<br />
Възможност за настройка задвижващият<br />
механизъм да спре, да смени посоката за малко<br />
или да смени посоката за дълго.<br />
Възможност за настройка задвижващият<br />
механизъм да спре, да смени посоката за малко<br />
или да смени посоката за дълго.<br />
Възможност за настройка задвижващият<br />
механизъм да спре, да смени посоката за малко<br />
или да смени посоката за дълго.<br />
Възможност за настройка задвижващият<br />
механизъм да спре, да смени посоката за малко<br />
или да смени посоката за дълго.<br />
Възможност за настройка задвижващият<br />
механизъм да спре, да смени посоката за малко<br />
или да смени посоката за дълго.<br />
Задвижващият механизъм отива след старта до<br />
предварително избраното положение.<br />
Задвижващият механизъм отива след старта до<br />
предварително избраното положение.<br />
Активиране на бутона за подаване на импулс при<br />
работещ задвижващ механизъм.<br />
Активиране на бутона за посоката при работещ<br />
задвижващ механизъм.<br />
Фабрични<br />
настройки<br />
Движение за<br />
затваряне<br />
деактивирано<br />
Движение за<br />
затваряне<br />
деактивирано<br />
0 секунди<br />
46 Инструкция за монтаж и обслужване <strong>Comfort</strong> <strong>820</strong> BG (#79784)<br />
Не<br />
Светене<br />
55 секунди<br />
Степен 10<br />
Степен 6<br />
Сменя посоката за<br />
малко<br />
Сменя посоката за<br />
малко<br />
Няма<br />
Няма<br />
Няма<br />
Вкл.<br />
Вкл.<br />
Да<br />
Не
9. Програмиране<br />
9.3.2 Процес на програмиране на разширените<br />
функции на задвижващия механизъм<br />
1.<br />
2.<br />
3.<br />
4.<br />
5.<br />
6.<br />
7.<br />
8.<br />
9.<br />
Устройството за<br />
управление се<br />
намира в работен<br />
режим.<br />
Натиснете бутона Р:<br />
> 10 сек. Обратно<br />
отчитане от 8 до 1, след<br />
това светват всички<br />
LED индикатори.<br />
Отпуснете бутона Р:<br />
Управлението е в<br />
първото ниво на<br />
разширените<br />
функции.<br />
Натиснете един път<br />
бутона Р:<br />
Преминаване в<br />
следващото ниво на<br />
разширените функции.<br />
Натиснете един път<br />
бутона +:<br />
Преминаване в<br />
първото меню на<br />
избраното ниво.<br />
Натиснете един път<br />
бутона +:<br />
Индикация на<br />
актуалната<br />
настройка.<br />
Натиснете бутона +<br />
или -: Промяна на<br />
актуалната стойност.<br />
Натиснете един път<br />
бутона Р: Запаметяване<br />
на стойността,<br />
индикация на<br />
избраното ниво.<br />
Ако се натисне P без<br />
да е променена<br />
стойността,<br />
настройката остава<br />
непроменена!<br />
Инструкция за монтаж и обслужване <strong>Comfort</strong> <strong>820</strong> BG (#79784) 47<br />
10.<br />
11.<br />
12.<br />
13.<br />
14.<br />
15.<br />
Натиснете един път<br />
бутона Р:<br />
Преминаване в<br />
следващото меню на<br />
избраното ниво.<br />
След последното<br />
ниво на програмиране<br />
на избраното ниво<br />
управлението<br />
показва избраното<br />
ниво.<br />
Натиснете един път<br />
бутона Р:<br />
Управлението<br />
преминава към<br />
следващото ниво.<br />
След последното<br />
ниво на програмиране<br />
програмирането на<br />
разширените<br />
функции на<br />
задвижващия<br />
механизъм е<br />
завършено.<br />
Натиснете един път<br />
бутона Р:<br />
Програмирането<br />
завършва.<br />
Устройството за<br />
управление се<br />
намира в работен<br />
режим.<br />
Легенда:<br />
LED индикаторът изключен<br />
LED индикаторът свети<br />
LED индикаторът мига бавно<br />
LED индикаторът мига бързо
9. Програмиране<br />
9.3.3 Програмиране на ниво 3 - Автоматично движение за затваряне<br />
<br />
16<br />
15<br />
14<br />
13<br />
12<br />
11<br />
10<br />
9<br />
8<br />
7<br />
6<br />
5<br />
4<br />
3<br />
2<br />
1<br />
Меню 1: Време на отворена врата<br />
255<br />
секунди<br />
180<br />
секунди<br />
150<br />
секунди<br />
120<br />
секунди<br />
100<br />
секунди<br />
80<br />
секунди<br />
50<br />
секунди<br />
40<br />
секунди<br />
35<br />
секунди<br />
30<br />
секунди<br />
25<br />
секунди<br />
20<br />
секунди<br />
15<br />
секунди<br />
10<br />
секунди<br />
5<br />
секунди<br />
Движение<br />
за<br />
затваряне<br />
деактивира<br />
но<br />
Меню 2: Време за предупреждение<br />
70<br />
секунди<br />
65<br />
секунди<br />
60<br />
секунди<br />
55<br />
секунди<br />
50<br />
секунди<br />
45<br />
секунди<br />
40<br />
секунди<br />
35<br />
секунди<br />
30<br />
секунди<br />
25<br />
секунди<br />
20<br />
секунди<br />
15<br />
секунди<br />
10<br />
секунди<br />
5<br />
секунди<br />
2<br />
секунди<br />
Движение<br />
за<br />
затваряне<br />
деактивира<br />
но<br />
Меню 3: Предупреждение за пускане<br />
7<br />
секунди<br />
6<br />
секунди<br />
5<br />
секунди<br />
4<br />
секунди<br />
3<br />
секунди<br />
2<br />
секунди<br />
1<br />
секунди<br />
0<br />
секунди<br />
9. Програмиране<br />
9.3.4 Програмиране на ниво 4 – Параметри<br />
<br />
16<br />
15<br />
14<br />
13<br />
12<br />
11<br />
10<br />
9<br />
8<br />
7<br />
6<br />
5<br />
4<br />
3<br />
2<br />
1<br />
Меню 1: Ограничаване продължителността на движение<br />
220<br />
секунди<br />
220<br />
секунди<br />
210<br />
секунди<br />
200<br />
секунди<br />
190<br />
секунди<br />
180<br />
секунди<br />
160<br />
секунди<br />
140<br />
секунди<br />
120<br />
секунди<br />
100<br />
секунди<br />
80<br />
секунди<br />
65<br />
секунди<br />
55<br />
секунди<br />
50<br />
секунди<br />
40<br />
секунди<br />
30<br />
секунди<br />
Меню 2: Запаметяващ крайните положения ограничител на усилието<br />
16<br />
15<br />
14<br />
13<br />
12<br />
11<br />
10<br />
9<br />
8<br />
7<br />
6<br />
5<br />
4<br />
3<br />
2<br />
1<br />
9. Програмиране<br />
9.3.5 Програмиране на ниво 6 – Видове смяна на посоката<br />
<br />
16<br />
15<br />
14<br />
13<br />
12<br />
11<br />
10<br />
9<br />
8<br />
7<br />
6<br />
5<br />
4<br />
3<br />
2<br />
1<br />
Меню 1: Ограничител на усилието за посока ОТВ.<br />
Няма<br />
Дълго<br />
реверсиране<br />
Кратко<br />
реверсиране<br />
Стоп<br />
Меню 2: Ограничител на усилието за посока ЗАТВ.<br />
Няма<br />
Дълго<br />
реверсиране<br />
Кратко<br />
реверсиране<br />
Стоп<br />
Меню 4: Активиране фотоклетка / Фотоклетка за посока ЗАТВ.<br />
Няма<br />
Дълго<br />
реверсиране<br />
Кратко<br />
реверсиране<br />
Стоп<br />
9. Програмиране<br />
9.3.6 Програмиране на ниво 8 – Видове режими<br />
<br />
16<br />
15<br />
14<br />
13<br />
12<br />
11<br />
10<br />
9<br />
8<br />
7<br />
6<br />
5<br />
4<br />
3<br />
2<br />
1<br />
Меню 1: Самозадържане за посока ОТВ.<br />
ВКЛ.<br />
ИЗКЛ.<br />
Меню 2: Самозадържане за посока ЗАТВ.<br />
ВКЛ.<br />
ИЗКЛ.<br />
Меню 3: Датчик за команда импулс активен при работещ задвижващ механизъм<br />
10. Съобщения<br />
10.1 Индикация на съобщенията<br />
Съобщения при продължително активиране<br />
При продължително активиране на елементите<br />
за обслужване и защита се индикира актуалното<br />
състояние на системата.<br />
1.<br />
2.<br />
LED индикаторът<br />
ПОВРЕДА (6) свети.<br />
Натиснете един път<br />
бутона Р:<br />
Индикация на<br />
състоянието<br />
(виж по-долу).<br />
Индикации за състоянието<br />
Бутон ИМПУЛС натиснат<br />
Бутон ОТВ. натиснат<br />
Фотодатчик в затварящия край на<br />
вратата ОТВ. активиран<br />
Бутон ЗАТВ. натиснат<br />
Фотодатчик в затварящия край на<br />
вратата ЗАТВ. активиран<br />
Фотоклетка активирана<br />
Верига на тока при покой прекъсната<br />
Съобщения при повреди<br />
Повредите в системата се индикират чрез<br />
съответен номер на повреда.<br />
52 Инструкция за монтаж и обслужване <strong>Comfort</strong> <strong>820</strong> BG (#79784)<br />
1.<br />
2.<br />
1.<br />
2.<br />
3.<br />
4.<br />
5.<br />
6.<br />
LED индикаторът<br />
ПОВРЕДА (6) мига.<br />
Натиснете един път<br />
бутона Р: Индикация<br />
на номера на<br />
съобщението<br />
(виж 10.2).<br />
Памет за съобщенията<br />
Паметта за съобщенията показва последните<br />
5 съобщения на управлението.<br />
Натиснете бутона Р:<br />
Индикаторите от<br />
1 - 8 светят.<br />
Управлението<br />
показва актуалното<br />
съобщение.<br />
Натиснете бутона -:<br />
Показват се по-стари<br />
съобщения.<br />
Натиснете бутона +:<br />
Показва се<br />
актуалното<br />
съобщение.<br />
Натиснете бутона Р:<br />
Индикацията на<br />
паметта за съобщ<br />
ения се прекратява.<br />
Устройството за<br />
управление се<br />
намира в работен<br />
режим.
10. Съобщения<br />
10.2 Обзор на номерата на повредите<br />
Номер Съобщение Индикация<br />
6 Фотоклетка активирана<br />
7 Програмиране прекъснато<br />
8<br />
9<br />
Начална точка на<br />
отчитане неправилна<br />
Датчик за честотата на<br />
въртене повреден<br />
10 Ограничител на усилието<br />
11<br />
12<br />
13<br />
15<br />
Ограничаване<br />
продължителността на<br />
движение<br />
Тестване<br />
Фотодатчик в затварящия<br />
край на вратата при ОТВ.<br />
неизправен<br />
Тестване<br />
Фотодатчик в затварящия<br />
край на вратата при ЗАТВ.<br />
неизправен<br />
Тестване<br />
Фотоклетка неизправна<br />
Номер Съобщение Индикация<br />
Инструкция за монтаж и обслужване <strong>Comfort</strong> <strong>820</strong> BG (#79784) 53<br />
27<br />
28<br />
36<br />
Праг на задействане на<br />
ограничителя на усилието<br />
Запаметяващ крайните<br />
положения<br />
ограничител на усилието<br />
Верига на тока при покой<br />
прекъсната<br />
Легенда:<br />
LED индикаторът изключен<br />
LED индикаторът свети<br />
LED индикаторът мига бавно<br />
LED индикаторът мига бързо
10. Съобщения<br />
10.3 Отстраняване на повреди<br />
Повреда Причина Отстраняване<br />
Индикация 8 не свети. - Няма напрежение. - Проверете дали има напрежение на мрежата.<br />
- Проверете електрическия контакт.<br />
Няма реакция след<br />
подаване на импулс.<br />
Индикатор 6 мига<br />
равномерно.<br />
Индикатор 6 /<br />
Съобщение 10<br />
Индикатор 6 /<br />
Съобщение 6 или 15<br />
- Предпазителят в устройството за<br />
управление е изгорял.<br />
- Термозащитата в мрежовия<br />
трансформатор е сработила.<br />
- Задвижващият механизъм е<br />
деблокиран.<br />
- Устройството за управление е<br />
повредено.<br />
- Съединителните клеми за бутона<br />
"Импулс" са шунтирани, напр.<br />
поради свързване на късо на<br />
проводника или плоски клеми.<br />
- Появила се е повреда. След късо<br />
натискане на бутона P един или<br />
няколко индикатора мигат<br />
неравномерно. Чрез събиране на<br />
съответните им цифри може да се<br />
определи номерът на повредата.<br />
- Ограничителят на усилието е<br />
настроен така, че е много<br />
чувствителен.<br />
- Движението на вратата е трудно.<br />
- Вратата блокира.<br />
- Външна фотоклетка е повредена<br />
или прекъсната.<br />
- Проверете предпазителя на управлението в<br />
задвижващия механизъм (точка 6.9).<br />
- Оставете мрежовият трансформатор да се охлади.<br />
- Блокирайте аварийното деблокиране.<br />
- Проверете устройството за управление:<br />
Изключете задвижващия механизъм от мрежата /<br />
Свалете капака на корпуса / Развинтете<br />
устройството за управление / Извадете устройството<br />
за управление малко напред / Издърпайте вилката на<br />
съединителя / Демонтирайте устройството за<br />
управление<br />
- По възможност изключете за проба свързаните с<br />
кабели бутонен прекъсвач с ключ или вътрешен<br />
бутон от устройството за управление (точка 6.9):<br />
Издърпайте кабела от гнездо D, включете<br />
съединителя за свързване на късо (С) и потърсете<br />
грешката в кабелните връзки.<br />
- Настройте ограничителя на усилието (точка 9.2.5 /<br />
точка 9.2.6) така, че да е по-малко чувствителен.<br />
- Освободете вратата.<br />
- Отстранете препятствието или дайте фотоклетката<br />
за проверка.<br />
54 Инструкция за монтаж и обслужване <strong>Comfort</strong> <strong>820</strong> BG (#79784)
10. Съобщения<br />
Повреда Причина Отстраняване<br />
Индикатор 6 /<br />
Съобщение 9<br />
Индикатор 6 /<br />
Съобщение 27<br />
Индикатор 6 /<br />
Съобщение 28<br />
Индикатор 6 /<br />
Съобщение 36<br />
Задвижващият<br />
механизъм работи само в<br />
положение ОТВ., а в<br />
положение ЗАТВ. - не /<br />
Съобщение 15.<br />
Индикатор 7 не мига<br />
бързо след подаване на<br />
импулс чрез предавателя.<br />
Задвижващият<br />
механизъм не реагира<br />
след подаване на импулс<br />
чрез предавателя.<br />
- Датчикът за честотата на въртене<br />
е повреден.<br />
- Прагът на задействане на<br />
ограничителя на усилието е<br />
настроен така, че е много<br />
чувствителен.<br />
- Движението на вратата е трудно.<br />
- Вратата блокира.<br />
- Запаметяващият крайните<br />
положения ограничител на<br />
усилието е настроен така, че е<br />
много чувствителен.<br />
- Движението на вратата е трудно.<br />
- Вратата блокира.<br />
- Съединителят за свързване на<br />
късо е отстранен (точка 6.7), но<br />
бутонът Стоп не е свързан.<br />
- Фотоклетката е програмирана, но<br />
не е свързана.<br />
- Електронната антена не е<br />
включена.<br />
- Кодирането на предавателя не<br />
съвпада с кодирането на<br />
приемника.<br />
- Батерията на предавателя е<br />
изтощена.<br />
- Предавателят, електрониката на<br />
управлението или електронната<br />
антена са повредени.<br />
- Напрежението на батерията на<br />
предавателя е паднало.<br />
- Разстоянието е много голямо<br />
(радиусът на действие е под 5 m).<br />
- Дайте задвижващия механизъм за проверка.<br />
- Настройте прага на задействане на ограничителя на<br />
усилието (точка 9.3.4 / меню 3) така, че да е по-малко<br />
чувствителен.<br />
- Освободете вратата.<br />
- Настройте запаметяващия крайните положения<br />
ограничител на усилието (точка 9.3.4 / меню 2) така,<br />
че да е по-малко чувствителен.<br />
- Освободете вратата.<br />
- Свържете бутона Стоп или включете съединителя<br />
(Точка 6.9).<br />
- Препрограмирайте функционирането на<br />
фотоклетката (точка 9.3.5 / меню 4) или свържете<br />
фотоклетката.<br />
- Свържете антената с устройството за управление<br />
(точка 6.9).<br />
- Проверете кодирането (точка 9.2.7).<br />
- Поставете нова батерия 3V CR 2032 (точка 7.1).<br />
- Дайте 3-те компонента за проверка.<br />
- Поставете нова батерия 3V CR 2032 (точка 7.1).<br />
Инструкция за монтаж и обслужване <strong>Comfort</strong> <strong>820</strong> BG (#79784) 55
11. Приложение<br />
11.1 Електрическа схема <strong>Comfort</strong> <strong>820</strong><br />
11.1 / 1<br />
Внимание!<br />
За да се избегнат повреди, непременно трябва да се вземат под внимание следните<br />
положения:<br />
- винаги трябва да се спазват местните разпоредби за защита.<br />
- мрежовите и управляващите проводници трябва да се полагат непременно отделно.<br />
- управляващото напрежение е 24 V DC.<br />
- външно напрежение в щепселните гнезда X2c, X10, X20 и X31 води до повреждане на<br />
цялата електроника.<br />
C Кондензатор на електродвигателя<br />
F1 Предпазител (макс. 4A)<br />
H40 Сигнална лампа<br />
M1 Електродвигател с термозащита<br />
S Главен прекъсвач 2<br />
S1 Бутон "Импулс" 2<br />
S10 Прекъсвач на аварийното ръчно<br />
обслужване<br />
S21 Датчик за честотата на въртене<br />
S22 Датчик за началната точка на отчитане<br />
X0 Електрически контакт 1<br />
X1 Захранващ проводник с щепсел 1<br />
Съединителни клеми<br />
X2c Командни уреди<br />
Щепселни връзки<br />
X10 Външни елементи за обслужване<br />
X20 Електронна антена<br />
Външна фотоклетка<br />
X31 Фотодатчик в затварящия край на вратата<br />
при ОТВ./ЗАТВ.<br />
Схеми на свързване за аксесоари<br />
SKS Фотодатчик в затварящия край на вратата 3<br />
W20 Електронна антена<br />
XS10 Външни елементи за обслужване 3<br />
1) осигурява се от инвеститора на обекта<br />
2) ако има<br />
3) при свързване да се отстрани щепселът за<br />
свързване на късо<br />
56 Инструкция за монтаж и обслужване <strong>Comfort</strong> <strong>820</strong> BG (#79784)
11. Приложение<br />
Инструкция за монтаж и обслужване <strong>Comfort</strong> <strong>820</strong> BG (#79784) 57
11. Приложение<br />
11.2 Обзор на запасните части <strong>Comfort</strong> <strong>820</strong><br />
11.2 / 1<br />
# 66 456<br />
#153 280 (M6) #8 005 382 (M4) #65 554 #152 168<br />
#45 366<br />
#8 004 755<br />
# 8 003 698<br />
#8 004 153<br />
#46 611<br />
#8 003 702<br />
#8 004 175<br />
#70 030<br />
#154 773<br />
#8 003 141<br />
#8 000 409<br />
#8 003 539<br />
#152 142<br />
58 Инструкция за монтаж и обслужване <strong>Comfort</strong> <strong>820</strong> BG (#79784)
11. Приложение<br />
Легенда на запасните части 11.2 / 1<br />
Арт. номер Описание<br />
66456 Защитен капак <strong>Comfort</strong> <strong>820</strong><br />
8004153 Уплътнение на капака на корпуса<br />
46611 Комплект запушалки<br />
8003702 Капак на устройството за управление<br />
8004175 Уплътнение на капака на устройството за управление<br />
8003698 Капак на корпуса<br />
70030 Устройство за управление <strong>Comfort</strong> <strong>820</strong><br />
154773 Кабелен сноп рийд датчик<br />
153280 Сегмент на зъбчатата релса M 6<br />
8005382 Сегмент на зъбчатата релса M 4<br />
6554 Включващ електромагнит с държач<br />
152168 Платка на датчика за честотата на въртене<br />
8003141 Люлеещ се лост с бързо деблокиране<br />
800409 Фиксираща шайба RS 5<br />
8003539 Деблокиране за поддръжка<br />
152142 Ос SE<br />
45366 Насрещна опора за подвижната конзола<br />
8004755 Защита на зацепването<br />
Инструкция за монтаж и обслужване <strong>Comfort</strong> <strong>820</strong> BG (#79784) 59
11. Приложение<br />
11.3 Технически характеристики<br />
<strong>Comfort</strong> <strong>820</strong><br />
Електрически характеристики<br />
- Номинално напрежение 230 V<br />
- Номинална честота 50 Hz<br />
- Консумация на ток 2,5 A<br />
- Консумация на мощност<br />
в режим движение 0,3 kW<br />
- Консумация на мощност<br />
в режим готовност < 4 W<br />
- Режим на работа<br />
(продължителност на<br />
включване) Кратковременен<br />
режим на работа<br />
4 min.<br />
- Управляващо напрежение 24 V DC<br />
- Степен на защита на<br />
агрегата на<br />
електродвигателя IP 54<br />
- Клас на защита I<br />
Механични характеристики<br />
- Сила на опъване и натиск 800 N<br />
- Скорост на движение 180 mm/s<br />
- Време за отваряне<br />
(специфично за вратата) около 22 s<br />
Общи данни<br />
- Размери на агрегата на<br />
електродвигателя 330x270x120 mm<br />
- Тегло 17,5 kg<br />
- Температурен диапазон -20 до +60 °C<br />
Комплект на доставка<br />
- Агрегат на електродвигателя <strong>Comfort</strong> <strong>820</strong><br />
с вградено електронно управление<br />
- Дистанционно управление Multibit, 868MHz,<br />
вкл. мини предавател Digital 302, 2-канален<br />
- Аварийно деблокиране<br />
- Комплект магнитен държач<br />
- Защитен капак<br />
Характеристики/Защитни функции<br />
- Възможност за универсално приложение за<br />
врати с макс. широчина до 8 m и макс. тегло до<br />
750 kg<br />
- Технология начална точка на отчитане<br />
- Ограничител на усилието<br />
- Защита от блокиране<br />
- Ограничаване продължителността на движение<br />
- Функция автоматично затваряне<br />
- Електронен краен прекъсвач<br />
- Клема за сигнална лампа<br />
- Клема за бутон, кодова клавиатура и бутонен<br />
прекъсвач с ключ<br />
- Частично отваряне<br />
- Клема за сигнализатор за безпотенциален<br />
краен прекъсвач<br />
- Сигнализатор за грешки<br />
Аксесоари<br />
- Дистанционно управление Multibit<br />
- Отделна модулна антена, 868 MHz, IP 65<br />
- Сигнална лампа<br />
- Фотодатчик в затварящия край на вратата<br />
- Фотоклетка<br />
- Транспондерни системи<br />
- Бутонен прекъсвач с ключ<br />
(предварително свързан с кабел)<br />
- Кодова клавиатура<br />
(предварително свързана с кабел)<br />
- Цилиндрично зъбно колело<br />
- Зъбчата релса<br />
EN 50081-1<br />
EN 50082-1<br />
EN 55014<br />
EN 61000-3-2<br />
EN 61000-3-3<br />
EN 60335-1<br />
EN 300220-1<br />
EN 301489-3<br />
ETS 300683<br />
60 Инструкция за монтаж и обслужване <strong>Comfort</strong> <strong>820</strong> BG (#79784)
11. Приложение<br />
11.4 Декларация на производителя 11.5 ЕО Декларация за съответствие<br />
С настоящото декларираме, че конструкцията и<br />
типът, както и пуснатият в продажба модел на<br />
посочения по-долу продукт отговарят на<br />
съответните принципни изисквания за<br />
безопасност и хигиена на Директивите на ЕО<br />
"Електромагнитна съвместимост", "Машини" и<br />
"Електрическо оборудване, предназначено за<br />
използване в определени граници на<br />
напрежението".<br />
При несъгласувано с нас изменение на<br />
продуктите тази Декларация става невалидна.<br />
Продукт: <strong>Comfort</strong> <strong>820</strong><br />
Меродавни Директиви на ЕО:<br />
Директива на ЕО за електромагнитната<br />
съвместимост (89/336/ЕИО, 93/68/EИО и<br />
93/44/ЕИО),<br />
Директива "Машини"<br />
(89/392/EИО, 91/368/EИО, 93/68/EИО и<br />
93/44/EИО)<br />
и Директива за електрическо оборудване,<br />
предназначено за използване в определени<br />
граници на напрежението<br />
(73/23/EИО, 93/68/EИО и 93/44/EИО).<br />
Приложени хармонизирани стандарти,<br />
по-специално:<br />
EN 292-1<br />
EN 50081-1<br />
EN 50082-1<br />
EN 55014<br />
EN 61000-3-2<br />
EN 61000-3-3<br />
EN 60335-1<br />
EN 12445<br />
EN 12453<br />
EN 300220-1<br />
EN 301489-3<br />
ETS 300683<br />
31.07.2004 г. Molterer, Прокурист<br />
<strong>Marantec</strong> Antriebs- und Steuerungstechnik GmbH & Co. KG<br />
Remser Brook 11 • 33428 Marienfeld • Germany<br />
Fon +49 (52 47) 7 05-0<br />
С настоящото декларираме, че конструкцията и<br />
типът, както и пуснатият в продажба модел на<br />
посочения по-долу продукт отговарят на<br />
съответните принципни изисквания за<br />
безопасност и хигиена на Директивите на ЕО<br />
"Електромагнитна съвместимост", "Машини" и<br />
"Електрическо оборудване, предназначено за<br />
използване в определени граници на<br />
напрежението".<br />
При несъгласувано с нас изменение на<br />
продуктите тази Декларация става невалидна.<br />
Продукт:<br />
Меродавни Директиви на ЕО:<br />
Директива на ЕО за електромагнитната<br />
съвместимост (89/336/ЕИО, 93/68/EИО и<br />
93/44/ЕИО),<br />
Директива "Машини"<br />
(89/392/EИО, 91/368/EИО, 93/68/EИО и<br />
93/44/EИО)<br />
и Директива за електрическо оборудване,<br />
предназначено за използване в определени<br />
граници на напрежението<br />
(73/23/EИО, 93/68/EИО и 93/44/EИО).<br />
Приложени хармонизирани стандарти,<br />
по-специално:<br />
EN 292-1<br />
EN 50081-1<br />
EN 50082-1<br />
EN 55014<br />
EN 61000-3-2<br />
EN 61000-3-3<br />
EN 60335-1<br />
EN 12445<br />
EN 12453<br />
EN 300220-1<br />
EN 301489-3<br />
ETS 300683<br />
Дата / Подпис<br />
Инструкция за монтаж и обслужване <strong>Comfort</strong> <strong>820</strong> BG (#79784) 61
62 Инструкция за монтаж и обслужване <strong>Comfort</strong> <strong>820</strong> BG (#79784)
Инструкция за монтаж и обслужване <strong>Comfort</strong> <strong>820</strong> BG (#79784) 63
Български Защитено по Закона за авторското право.<br />
Препечатване, дори само на откъси, само с наше разрешение.<br />
Запазено право на изменения, служещи на техническия прогрес.<br />
79784<br />
Актуалност на информацията: 04.2005 г.<br />
#79784<br />
1 - BG 360234 - M - 0.5 - 0604
