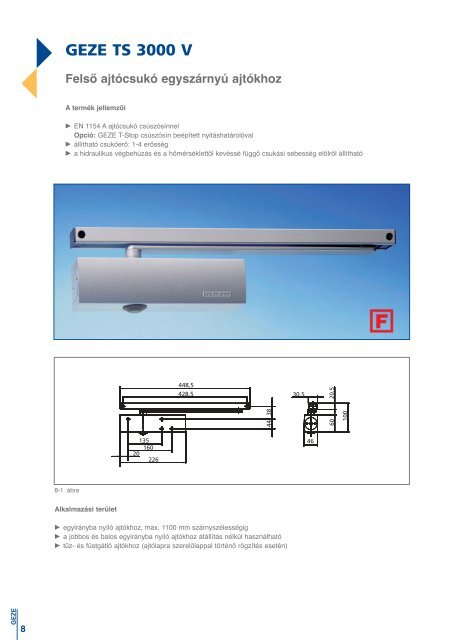

GEZE TS 3000 VFelső ajtócsukó egyszárnyú ajtókhozA termék jellemzői EN 1154 A ajtócsukó csúszósínnelOpció: GEZE T-Stop csúszósín beépített nyitáshatárolóval állítható csukóerő: 1-4 erősség a hidraulikus végbehúzás és a hőmérséklettől kevéssé függő csukási sebesség elölről állítható448,5428,530,520,544 386010013516020226468-1. ábraAlkalmazási terület egyirányba nyíló ajtókhoz, max. 1100 mm szárnyszélességig a jobbos és balos egyirányba nyíló ajtókhoz átállítás nélkül használható tűz- és füstgátló ajtókhoz (ajtólapra szerelőlappal történő rögzítés esetén)GEZE8

Kiírási szövegGEZE TS 3000 V felső ajtócsukótűz- és füstgátló ajtókra szereléshez az EN 1154 Aszerint, méret: 1-4,csúszósínnel, a csukóerő oldalról állítható, normálszerelés az ajtólapra / a pánt felőli oldalra,szerelőlappal.A csúszósín másik változata:( ) T-Stop beépített nyitáshatárolóval ellátottcsúszósínFelületképzés:( ) ezüst( ) sötét bronz( ) fehér( ) RAL ...Alapkivitel / az egységcsomag tartalmaGEZE TS 3000 V ajtócsukó, szerelőanyaggal ésfúrósablonnal (szerelőlap nélkül).Ehhez szükséges: csúszósín karral. Különleges kivitel:GEZE TS 3000 V mechanikus rögzítőelemmel(füst- és tűzgátló ajtókon nem használható)A rögzítőelemnek a megfelelő csúszósínbe valóbeépítése fokozatmentes ajtórögzítést tesz lehetővé80° 130° között.A rögzítés tartóereje állítható. Így a rögzítést ki islehet kapcsolni.GEZE TS 3000 V9GEZE

42 ±0,533153365 ±138 ±111016 ±0,2544 ±0,1A metszetB metszet10-1. ábraSzerelés az ajtólapra/pánt felőlioldalra alapkivitelű csúszósínnel20213160±0,1135±0,1Példa a GEZE TS 3000 Vszerelésére, lásd a 10-1.ábrátA metszet =szerelés szerelőlappalB metszet =szerelés szerelőlap nélkül(tűz- és füstgátló ajtókon nemmegengedett)10-2. ábra3516±0,1pánt felőlioldal32M5 menetes lyukjobbosbalosTS 3000 V160±0,122644±0,1 816±0,1 9(60)M5 menetes lyukSzerelés szerelőlappal120±1428,5±0,2428,5±0,2120±1Szerelőlap:5 mm vastag, lyukkép a DIN EN1154 1. melléklet szerint,olyan ajtókhoz, amelyekre csukóközvetlenül nem rögzíthető,lásd a 10-2. ábrát65±142±0,5142±116±0,2160±0,216±0,242±0,565±1160±0,2 142±1Szerelési méretek:balos ajtó, lásd a 10-3. ábrátjobbos ajtó, lásd a 10-4. ábrát10-3. ábrabalos10-4. ábrajobbosKözvetlen szerelés(tűz- és füstgátló ajtókon nemmegengedett)Szerelési méretek:balos ajtó, lásd a 10-5. ábrátjobbos ajtó, lásd a 10-6. ábrátM5 menetes lyuk120±1 428,5±0,21544±0,138±1M5 menetes lyuk428,5±0,2 120±138±144±0,115130135±0,2160±0,2balos135±0,2 130160±0,2jobbos10-5. ábra 10-6. ábraGEZE10

Szerelés tokra/a pánt felölioldalra alapkivitelű csúszósínnel(tűz- és füstgátló ajtókon csakakkor megengedett, harendelkezésre áll az ajtóalkalmassági bizonyítványa)44Példa a GEZE TS 3000 Vszerelésére, lásd a 11-1. ábrátKözvetlen szerelés(Németországban a tűz- ésfüstgátló ajtókon nemmegengedett)11-1. ábraSzerelési méretek:balos ajtó, lásd a 11-2. ábrátjobbos ajtó, lásd a 11-3. ábrát90 ±1 160 +0,244 ±0,1135 ±0,2160 +0,2 90 ±1135 +0,244 ±0,1Szerelés szerelőlappal38 ±11038 ±110Szerelési méretekbalos ajtó, lásd a 11-4. ábrátjobbos ajtó, lásd a 11-5. ábrát120428,5 +0,2428,5 +0,2120balosjobbos11-2. ábra 11-3. ábra78 +1 160 ±0,216 ±0,216 ±0,2160 ±0,2 78 +165 ±11065 +1120 428,5 +0,210428,5 +0,2120balosjobbos11-4. ábra 11-5. ábra11GEZE

Szerelés ajtólapra/pánttalellentétes oldalra BG csúszósínnel(tűz- és füstgátló ajtókon csakakkor megengedett, harendelkezésre áll az ajtóalkalmassági bizonyítványa)Példa a GEZE TS 3000 Vszerelésére, lásd a 12-1. ábrát24Közvetlen szerelés(Németországban a tűz- ésfüstgátló ajtókon nemmegengedett)12-1. ábraSzerelési méretek:jobbos ajtó, lásd a 12-2. ábrátbalos ajtó, lásd a 12-3. ábrátSzerelés szerelőlappalSzerelési méretek:jobbos ajtó, lásd a 12-4. ábrátbalos ajtó, lásd a 12-5. ábrát44 ±0,1jobbos140 428,5 +0,238 +110135 ±0,270 +1160 +0,2balos428,5 +0,2 1401038 +1135 ±0,2160 +0,2 70 +144 ±0,1Figyelem!12-2. ábra12-3. ábra140428,5 +0,2428,5 +0,214058 +1101058 +1Az ajtó maximális nyitási szögétaz ütközővel kell korlátozni!A TS 3000 V esetén az ütközőhelyett a beépítettnyitáshatárolóval ellátottGEZE T-Stop csúszósín isalkalmazható.jobbos160 +0,216+ 0,2 65balos16 +0,2 65160 +0,212-4. ábra12-5. ábraGEZE12

Tokra szerelés/a pánttalellentétes oldalra BGcsúszósínnel(tűz- és füstgátló ajtókon csakakkor megengedett, harendelkezésre áll az ajtóalkalmassági bizonyítványa)110Példa a GEZE TS 3000 Vszerelésére, lásd a 13-1. ábrátKözvetlen szerelés(Németországban a tűz- és füstgátlóajtókon nem megengedett)13-1. ábraSzerelési méretek:jobbos ajtó, lásd a 13-2. ábrátbalos ajtó, lásd a 13-3. ábrát130+1160+0,2135+0,2160+0,2135+0,2 130+1Szerelés szerelőlappalSzerelési méretekjobbos ajtó, lásd a 13-4. ábrátbalos ajtó, lásd a 13-5. ábrát38+1 44–0,112015428,5+0,2DIN rechts15428,5+0,238+1 44–0,1120Figyelem!jobbosbalos13-2. ábra 13-3. ábraAz ajtó maximális nyitási szögétaz ütközővel kell korlátozni!A TS 3000 V esetén az ütközőhelyett a beépítettnyításhatárolóval ellátottGEZE T-Stop csúszósín isalkalmazható.142+1120160+0,242+0,5428,5+0,265+1 16+0,265+1 16+0,2160+0,2 142+142+0,5428,5+0,2 120jobbosbalos13-4. ábra 13-5. ábra13GEZE

GEZEGEZE TS 3000 V – rendelési információkMegnevezés Felületképzés CikkszámGEZE TS 3000 V, 1-4 erősség ezüst színű 028348Ajtócsukó csúszósín és kar nélkül sötét bronz 028349fehér RAL 9016 028350RAL szín 028351Csúszósín karral ezüst színű 068221sötét bronz 068222fehér RAL 9016 015695réz színű 067985rozsdamentes acél színű 2) 014945RAL szín 000773Csúszósín karral, magasság változás ± 2 mm ezüst színű 115191RAL szín 115192BG csúszósín karral ezüst színű 025655(a pánttal ellentétes oldalra való szereléshez) sötét bronz 029403fehér RAL 9016 029404réz színű -rozsdamentes acél színű 2) 028732RAL szín 025656BG csúszósín karral, magasság utánállítása ± 2 mm ezüst színű 115193(a pánttal ellentétes oldalra való szereléshez) RAL szín 115194Mechanikus rögzítőelem 1) 071924Mechanikus nyitáscsillapítás 069780GEZE TS 3000 V BC, 1-4 erősség ezüst színű 109326ajtócsukó nyitáscsillapítással sötét bronz 109327csúszósín és kar nélkül fehér RAL 9016 109328RAL szín 10932914Szerelési anyagokSzerelőlap olyan ajtókhoz amelyekre a csukó közvetlenül nem ezüst színű 011230rögzíthető sötét bronz 011232fehér RAL 9016 011233RAL szín 011234Szorítóprofil keret nélküli üvegajtókhoz ezüst színű 014835sötét bronz 014836fehér RAL 9016 014843RAL szín 014845Szerelőlap ellendarabbal üvegajtókhoz ezüst színű 090259RAL szín 090260Fúrósablon 053134TartozékokTakarólemez az ajtólapra szereléskor használható) ezüst színű 013487sötét bronz 014849fehér RAL 9016 014855polírozott réz 072696rozsdamentes acél 072769RAL szín 0148561)Alkalmazása tűz- és füstgátló ajtókon nem megengedett. 2) A rozsdamentes acél színű kivitel csak száraz helyiségekben alkalmazható.
