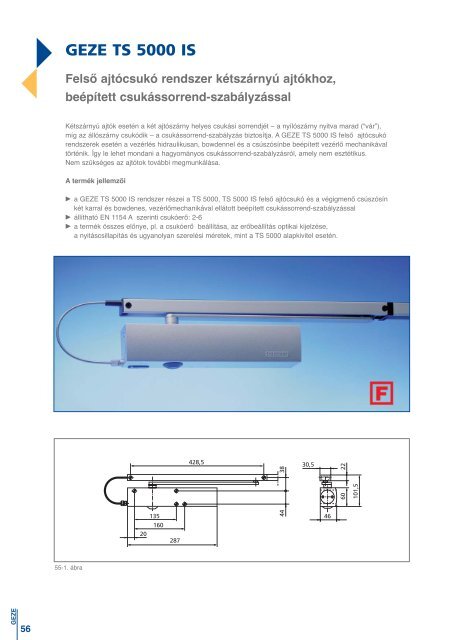

<strong>GEZE</strong> <strong>TS</strong> <strong>5000</strong> <strong>IS</strong><br />
Felső ajtócsukó rendszer kétszárnyú ajtókhoz,<br />
beépített csukássorrend-szabályzással<br />
Kétszárnyú ajtók esetén a két ajtószárny helyes csukási sorrendjét – a nyílószárny nyitva marad (“vár”),<br />
míg az állószárny csukódik – a csukássorrend-szabályzás biztosítja. A <strong>GEZE</strong> <strong>TS</strong> <strong>5000</strong> <strong>IS</strong> felső ajtócsukó<br />
rendszerek esetén a vezérlés hidraulikusan, bowdennel és a csúszósínbe beépített vezérlő mechanikával<br />
történik. Így le lehet mondani a hagyományos csukássorrend-szabályzásról, amely nem esztétikus.<br />
Nem szükséges az ajtótok további megmunkálása.<br />
A termék jellemzői<br />
a <strong>GEZE</strong> <strong>TS</strong> <strong>5000</strong> <strong>IS</strong> rendszer részei a <strong>TS</strong> <strong>5000</strong>, <strong>TS</strong> <strong>5000</strong> <strong>IS</strong> felső ajtócsukó és a végigmenő csúszósín<br />
két karral és bowdenes, vezérlőmechanikával ellátott beépített csukássorrend-szabályzással<br />
állítható EN 1154 A szerinti csukóerő: 2-6<br />
a termék összes előnye, pl. a csukóerő beállítása, az erőbeállítás optikai kijelzése,<br />
a nyitáscsillapítás és ugyanolyan szerelési méretek, mint a <strong>TS</strong> <strong>5000</strong> alapkivitel esetén.<br />
135<br />
428,5<br />
44 38<br />
30,5<br />
46<br />
22<br />
60<br />
101,5<br />
160<br />
20<br />
287<br />
55-1. ábra<br />
<strong>GEZE</strong><br />
56
Kiírási szöveg<br />
<strong>GEZE</strong> <strong>TS</strong> <strong>5000</strong> <strong>IS</strong> felső ajtócsukó rendszer<br />
tűz- és füstgátló ajtókhoz,<br />
EN 1154 A szerint, méret 2-6,<br />
végigmenő csúszósínnel, beépített csukássorrendszabályzással,<br />
elölről állítható csukóerő,<br />
csukási sebesség,<br />
nyitáscsillapítás és végbehúzás,<br />
erőbeállítás optikai kijelzéssel,<br />
szerelés az ajtólapra/ a pánt felőli oldalra,<br />
szerelőlappal<br />
Felületképzés:<br />
( ) ezüst színű<br />
( ) sötét bronz<br />
( ) fehér<br />
( ) RAL ...<br />
Alkalmazási terület<br />
kétszárnyú ajtókhoz, max. 1400 mm szárnyszélességig<br />
legkisebb szárnyszélesség:<br />
“b” pánttávolság = 1200 mm,<br />
legnagyobb szárnyszélesség:<br />
“b” pánttávolság = 2700 mm<br />
(túlméretes csúszósín alkalmazása esetén:<br />
“b” max. = 2800 mm tűzgátló ajtókhoz,<br />
“b” max. = 3200 mm nem tűzgátló ajtókhoz)<br />
nem szimmetrikus ajtókhoz is alkalmas,<br />
az állószárny minimális szélessége = 400 mm<br />
tűz- és füstgátló ajtókhoz<br />
(az ajtólapra szerelőlappal való rögzítés esetén)<br />
jobbos és balos egyirányba nyíló ajtókhoz átállítás<br />
nélkül alkalmazható<br />
a <strong>TS</strong> <strong>5000</strong> <strong>IS</strong> - t a nyílószárnyra kell szerelni<br />
Alapkivitel / az egységcsomag tartalma<br />
A <strong>GEZE</strong> <strong>TS</strong> <strong>5000</strong> <strong>IS</strong> részei:<br />
<strong>TS</strong> <strong>5000</strong> <strong>IS</strong> és <strong>TS</strong> <strong>5000</strong> ajtócsukó, szerelési anyaggal<br />
és fúrósablonnal (a szerelőlapot nem tartalmazza).<br />
Ehhez szükséges: végigmenő csúszósín két karral és<br />
beépített csukássorrend-szabályzással<br />
Az álló szárnyon max. 1100 mm szárnyszélességig<br />
alternatívaként <strong>TS</strong> 3000 V is alkalmazható.<br />
A <strong>TS</strong> <strong>5000</strong> <strong>IS</strong> rendszer igény esetén csukáskésleltetéssel<br />
is szállítható.<br />
<strong>GEZE</strong> <strong>TS</strong> <strong>5000</strong> <strong>IS</strong><br />
57<br />
<strong>GEZE</strong>
c<br />
<strong>TS</strong> <strong>5000</strong> <strong>IS</strong> <strong>TS</strong> <strong>5000</strong><br />
110 110<br />
nyílószárny<br />
állószárny<br />
C méret =b–669 mm a méretre szabható<br />
csúszósínhez az álló szárnyon<br />
65 ±1<br />
16 ±0,2<br />
42 ±0,5<br />
33<br />
5<br />
58-1. ábra<br />
Szerelés az ajtólapra / a pánt felőli oldalra<br />
Példa a <strong>GEZE</strong> <strong>TS</strong><strong>5000</strong> <strong>IS</strong> szerelésére<br />
szerelőlappal tűzgátló ajtóra, lásd a 58-1. ábrát<br />
Szerelőlap:<br />
5 mm vastag,<br />
lyukkép a DIN EN 1154 1. melléklet szerint,<br />
lásd a 58-2. ábrát<br />
Szerelési méretek: lásd a 58-3. ábrát<br />
16 35<br />
30<br />
20<br />
RE<br />
7<br />
LI<br />
BANDSEITE pántoldal<br />
32<br />
45<br />
160<br />
135<br />
160<br />
100<br />
205<br />
287<br />
44 8<br />
DIN EN 1154<br />
<strong>TS</strong> 4000/<strong>5000</strong><br />
9<br />
16<br />
68<br />
R4,5<br />
40 10<br />
(60)<br />
58-2. ábra<br />
428,5 ± 0,2<br />
428,5 ± 0,2<br />
42 ± 0,5<br />
65 ± 1<br />
16± 0,2<br />
16 ± 0,2<br />
65 ± 1<br />
120<br />
142 ± 1<br />
M5<br />
menetes lyuk<br />
160 ±0,2<br />
nyílószárny<br />
állószárny<br />
M5<br />
menetes lyuk<br />
120<br />
42 ± 0,5<br />
160 ± 0,2 142 ±1<br />
58-3. ábra<br />
<strong>GEZE</strong><br />
58
110<br />
nyílószárny<br />
állószárny<br />
5<br />
52±1<br />
65<br />
7<br />
13<br />
59-1. ábra<br />
Szerelés keskeny tokra<br />
Példa a <strong>GEZE</strong> <strong>TS</strong><strong>5000</strong> <strong>IS</strong> szerelésére,<br />
lásd a 59-1. ábrát<br />
Szerelőlap:<br />
ajtócsukóhoz, lásd a 58-2. ábrát<br />
csúszósínhez, lásd a 59-1. ábrát<br />
<strong>GEZE</strong> <strong>TS</strong> <strong>5000</strong> <strong>IS</strong>- csúszósínhez,<br />
lásd a 59-2. ábrát<br />
30<br />
b - 666,5<br />
428,5 ±0,2 10<br />
90° süllyesztve<br />
M5<br />
5,5<br />
10,4<br />
7 13<br />
Szerelési méretek: lásd a 59-3. ábrát<br />
59-2. ábra<br />
120<br />
428,5 ±0,2<br />
428,5 ±0,2 120<br />
16±0,2<br />
16±0,2<br />
142 ±1 160 ±0,2<br />
42 ±0,5<br />
52 ±1<br />
52 ±1<br />
42 ±0,5<br />
160 ±0,2<br />
142 ±1<br />
M5<br />
menetes lyuk<br />
M5<br />
menetes lyuk<br />
59-3. ábra<br />
59<br />
<strong>GEZE</strong>
<strong>GEZE</strong> <strong>TS</strong> <strong>5000</strong> <strong>IS</strong> – rendelési információk<br />
Megnevezés Felületképzés Cikkszám<br />
<strong>GEZE</strong> <strong>TS</strong> <strong>5000</strong>, 2-6 erősség ezüst színű 027333<br />
ajtócsukó csúszósín és kar nélkül sötét bronz 027334<br />
fehér RAL 9016 027335<br />
RAL szín 027336<br />
<strong>GEZE</strong> <strong>TS</strong> <strong>5000</strong> <strong>IS</strong>, 2-6 erősség ezüst színű 027320<br />
ajtócsukó csúszósín és kar nélkül sötét bronz 027321<br />
fehér RAL 9016 027322<br />
RAL szín 027326<br />
<strong>IS</strong> csúszósín, végigmenő, méretre vágható, ezüst színű 067542<br />
beépített bowdennel és két karral sötét bronz 067567<br />
(“b” pánttávolság max. 2700 mm) fehér RAL 9016 015727<br />
rozsdamentes acél színű 1) 026799<br />
RAL szín 008633<br />
<strong>IS</strong> csúszósín, végigmenő, méretre szabható, ezüst színű 076351<br />
beépített bowdennel és két kar (“b” pánttávolság max. 3200 mm) RAL szín 076352<br />
Szerelési anyagok<br />
Szerelőlap olyan ajtókhoz, ezüst színű 049185<br />
amelyekre a csukó rögzítése közvetlenül nem lehetséges sötét bronz 052351<br />
fehér RAL 9016 068627<br />
horganyzott acél 057956<br />
RAL szín 029176<br />
Szerelőlap csúszósínhez horganyzott acél 001512<br />
Szerelőlap <strong>IS</strong> csúszósínhez horganyzott acél 001518<br />
Tartozékok<br />
Takarólemez (csak az ajtólapra való szereléskor alkalmazható) ezüst színű 067724<br />
<strong>GEZE</strong> <strong>TS</strong> <strong>5000</strong> ajtócsukóhoz sötét bronz 067725<br />
fehér RAL 9016 067726<br />
polírozott réz 072698<br />
rozsdamentes acél 072696<br />
RAL szín 000756<br />
Takarólemez (csak az ajtólapra való szereléskor alkalmazható) ezüst színű 068092<br />
<strong>GEZE</strong> <strong>TS</strong> <strong>5000</strong> <strong>IS</strong> ajtócsukóhoz sötét bronz 068093<br />
fehér RAL 9016 068094<br />
polírozott réz 072699<br />
rozsdamentes acél 072697<br />
RAL szín 001499<br />
1)<br />
A rozsdamentes acél színű kivitel csak száraz helyiségekben alkalmazható.<br />
