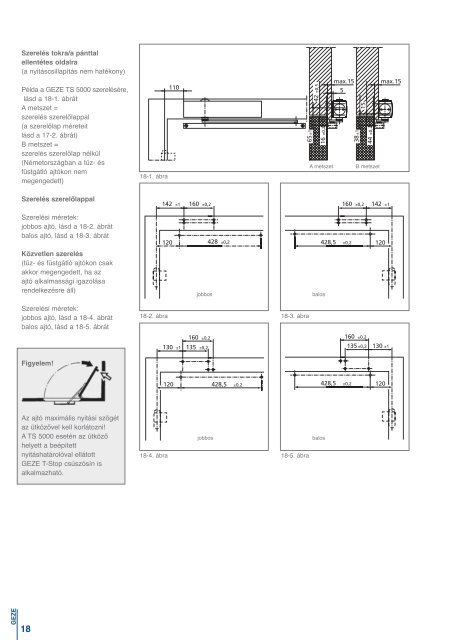

Szerelés tokra/a pánttal<br />
ellentétes oldalra<br />
(a nyitáscsillapítás nem hatékony)<br />
Példa a <strong>GEZE</strong> <strong>TS</strong> <strong>5000</strong> szerelésére,<br />
lásd a 18-1. ábrát<br />
A metszet =<br />
szerelés szerelőlappal<br />
(a szerelőlap méreteit<br />
lásd a 17-2. ábrát)<br />
B metszet =<br />
szerelés szerelőlap nélkül<br />
(Németországban a tűz- és<br />
füstgátló ajtókon nem<br />
megengedett)<br />
18-1. ábra<br />
110<br />
65±1<br />
42 ±0,5<br />
16 ±0,2<br />
max.15<br />
5<br />
38±1<br />
15<br />
44 ±0,2<br />
A metszet B metszet<br />
max.15<br />
Szerelés szerelőlappal<br />
142 ±1 160 ±0,2<br />
160 ±0,2 142 ±1<br />
Szerelési méretek:<br />
jobbos ajtó, lásd a 18-2. ábrát<br />
balos ajtó, lásd a 18-3. ábrát<br />
120 428 ±0,2<br />
428,5 ±0,2<br />
120<br />
Közvetlen szerelés<br />
(tűz- és füstgátló ajtókon csak<br />
akkor megengedett, ha az<br />
ajtó alkalmassági igazolása<br />
rendelkezésre áll)<br />
jobbos<br />
balos<br />
Szerelési méretek:<br />
jobbos ajtó, lásd a 18-4. ábrát<br />
balos ajtó, lásd a 18-5. ábrát<br />
18-2. ábra 18-3. ábra<br />
160 ±0,2<br />
160 ±0,2<br />
130 ±1<br />
135 ±0,2<br />
135 ±0,2 130 ±1<br />
Figyelem!<br />
120 428,5 ±0,2<br />
428,5 ±0,2<br />
120<br />
Az ajtó maximális nyitási szögét<br />
az ütközővel kell korlátozni!<br />
A <strong>TS</strong> <strong>5000</strong> esetén az ütköző<br />
helyett a beépített<br />
nyitáshatárolóval ellátott<br />
<strong>GEZE</strong> T-Stop csúszósín is<br />
alkalmazható.<br />
jobbos<br />
18-4. ábra 18-5. ábra<br />
balos<br />
<strong>GEZE</strong><br />
18
