<strong>GEZE</strong> <strong>TS</strong> <strong>4000</strong><br />
Fogasléces hajtású felső ajtócsukó karral, az EN<br />
1154 szerinti 1-6, és 5-7 csukóerőnagysággal<br />
A termék jellemzői<br />
állítható csukóerő, erőssége EN 1-6 és EN 5-7<br />
csak egy csukónagyság<br />
optikai értékkijelzés<br />
nyitáscsillapítás és állítható hőstabil csukási sebesség<br />
Karon keresztül állítható végbehúzás<br />
Biztonsági szelep a nyitás- és csukás irányban<br />

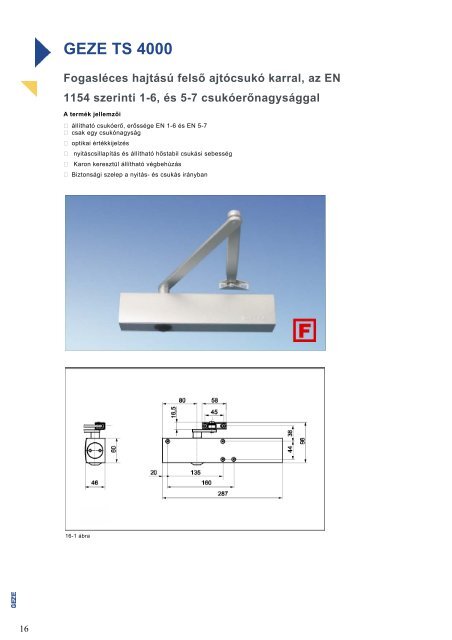

16-1 ábra<br />
16
Alkalmazási terület<br />
Kiírási szöveg<br />
~ csapóajtókhoz, szárnyszélesség max. 1400 mm (1-6-os méret)<br />
szárnyszélesség max. 1600 mm (5-7-es méret)<br />
~ jobbos és balos csapóajtókhoz átállítás nélkül<br />
alkalmazható<br />
~ tűz- és füstgátló ajtókhoz<br />
Normál szerelés az ajtószárnyra a pántoldalon<br />
lehetséges.<br />
Standard kivitel / az egységcsomag tartalma<br />
<strong>GEZE</strong> <strong>TS</strong> <strong>4000</strong> ajtócsukó szerelési anyaggal és<br />
ütközősablonnal, kompletten (a szerelőlapot nem<br />
tartalmazza). Ehhez szükséges: Kar<br />
~ Felületkezelés <strong>GEZE</strong> <strong>TS</strong> <strong>4000</strong> Rögzítőkar 150 0 -ig<br />
rögzítési lehetőség<br />
(tűz- és füstgátló ajtókon nem megengedett)<br />
<strong>GEZE</strong>- <strong>TS</strong> <strong>4000</strong> Felső ajtócsukó tűz- és füstgátló ajtókon<br />
történő szereléshez<br />
Az EN 1154 szerinti 1-6 és 5-7 erősség előlröl állítható<br />
csukóerővel és végbehúzással,az erőbeállítás optikai<br />
kijelzésével.<br />
Normál szerelés az ajtószárnyra a pántoldalon.<br />
Választás szerint szerelőlappal.<br />
Szín:<br />
( ) ezüstszínű<br />
( ) sötét bronz<br />
( ) fehér<br />
( ) RAL ...<br />
~ Felületkezelés <strong>GEZE</strong> <strong>TS</strong> <strong>4000</strong> S<br />
előlröl állítható csukáskésleltetővel 30 mp-ig (a<br />
csukáskésleltetés a pánt ellenoldali tokra szerelésnél nem<br />
hatékony)<br />
<strong>GEZE</strong> <strong>TS</strong> <strong>4000</strong> – Megrendelési információk<br />
Megnevezés Felületkezelés Cikkszám<br />
<strong>GEZE</strong> <strong>TS</strong> <strong>4000</strong>, 1-6 csukóerő<br />
Ajtócsukó kar nélkül<br />
ezüstszínű 102789<br />
sötét bronz 102790<br />
fehér RAL 9016 102791<br />
RAL szín 102792<br />
<strong>GEZE</strong> <strong>TS</strong> <strong>4000</strong>, 5-7 csukóerő<br />
ezüstszínű 102837<br />
Ajtócsukó kar nélkül RAL szín 102838<br />
<strong>GEZE</strong> <strong>TS</strong> <strong>4000</strong> S, 1-6 csukóerő<br />
nyításhatárolóval, kar nélkül<br />
Kar<br />
Meghosszabbított kar<br />
Tokra szerelésnél 70-1 70 mm falcmélység között<br />
Rögzítőkar<br />
Be- és kiaakasztható<br />
Rögzítőkar<br />
Nem kiakasztható<br />
ezüstszínű 107745<br />
sötét bronz 107746<br />
fehér RAL 9016 107747<br />
RAL szín 107748<br />
ezüstszínű 102421<br />
sötét bronz 102422<br />
fehér RAL 9016 102423<br />
acél színű 102426<br />
RAL szín 102425<br />
ezüstszínű 102431<br />
sötét bronz 102432<br />
fehér RAL 9016 102433<br />
RAL szín 102434<br />
ezüstszínű 102445<br />
sötét bronz 102446<br />
fehér RAL 9016 102447<br />
RAL szín 102448<br />
ezüstszínű 102454<br />
sötét bronz 102455<br />
fehér RAL 9016 102456<br />
RAL szín 102457<br />
17
<strong>GEZE</strong> <strong>TS</strong> <strong>4000</strong> – rendelési információk<br />
Megnevezés Felületkezelés Cikkszám<br />
Szerelési anyag<br />
Szerlőlap olyan ajtókhoz, melyekre közvetlenül nem lehet a csukót<br />
felszerelni<br />
ezüstszínű 049185<br />
sötét bronz 052351<br />
fehér RAL 9016 068627<br />
horganyzott acél 057956<br />
RAL szín 029176<br />
Derékszögű szerelőelem tokra szereléshez / a pánt elleni oldalon, mély ezüstszínű 049240<br />
kávánál sötét bronz 052352<br />
Üvegszorítólemez üvegajtóhoz<br />
Keretlap pár<strong>hu</strong>zamos karos szereléshez<br />
Szerelőlap íves ajtóhoz (ívmagasság max. 130 mm)<br />
ezüstszínű 057126<br />
sötét bronz 057127<br />
fehér RAL 9016 009491<br />
RAL szín 009494<br />
ezüstszínű 053318<br />
sötét bronz 053319<br />
ezüstszínű 058782<br />
sötét bronz 058783<br />
furósablon 053134<br />
Tartozékok<br />
Takarósapka (csak ajtólapra szerelés esetén alkalmazható)<br />
ezüstszínű 067724<br />
sötét bronz 067725<br />
fehér RAL 9016 067726<br />
polírozott réz 072698<br />
Niro 072696<br />
RAL szín 000756<br />
Csillagfogazású tengelyhosszabbítás, Hosszak:<br />
10 mm<br />
15 mm<br />
20 mm<br />
10 mm<br />
15 mm<br />
20 mm<br />
horganyzott 103548<br />
horganyzott 103549<br />
horganyzott 103550<br />
fekete krómozott 103677<br />
fekete krómozott 103678<br />
fekete krómozott 103679<br />
1) Tűz- és füstgátló ajtókhoz csak akkor, ha az ajtó minősítése megfelelő<br />
