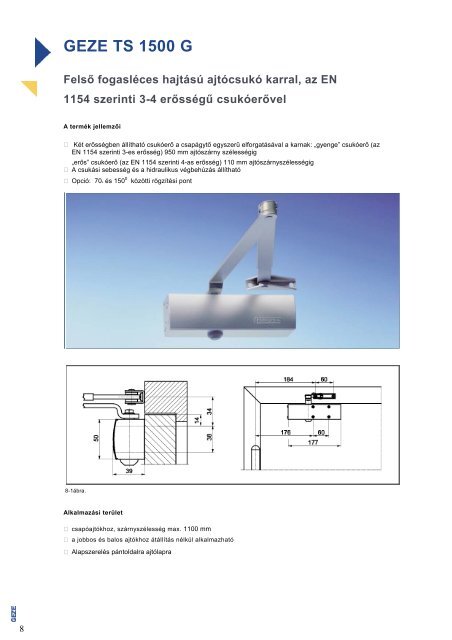

<strong>GEZE</strong> <strong>TS</strong> <strong>1500</strong> G<br />
Felső fogasléces hajtású ajtócsukó karral, az EN<br />
1154 szerinti 3-4 erősségű csukóerővel<br />
A termék jellemzői<br />
Két erősségben állítható csukóerő a csapágytő egyszerű elforgatásával a karnak: „gyenge” csukóerő (az<br />
EN 1154 szerinti 3-es erősség) 950 mm ajtószárny szélességig<br />
„erős” csukóerő (az EN 1154 szerinti 4-as erősség) 110 mm ajtószárnyszélességig<br />
A csukási sebesség és a hidraulikus végbehúzás állítható<br />
Opció: 700 és 150 0 közötti rögzítési pont<br />
8-1ábra.<br />
Alkalmazási terület<br />
csapóajtókhoz, szárnyszélesség max. 1100 mm<br />
a jobbos és balos ajtókhoz átállítás nélkül alkalmazható<br />
Alapszerelés pántoldalra ajtólapra<br />
8
Standard kivitel / az egységcsomag tartalma<br />
Kiírási szöveg<br />
<strong>GEZE</strong> <strong>TS</strong> <strong>1500</strong> 5000 ajtócsukó kompletten, szerelési<br />
anyaggal és ütközősablonnal (szerelőlap nélkül).<br />
<strong>GEZE</strong>- <strong>TS</strong> <strong>1500</strong> felső ajtócsukó változtatható csukóerővel,<br />
Szükséges hozzá: Kar<br />
A csukási sebesség és a végbehúzás állítható, igény<br />
szerint szerelőlappal.<br />
Szín:<br />
~ Különleges kivitel:<br />
( ) ezüstszínű<br />
<strong>GEZE</strong> <strong>TS</strong> <strong>1500</strong> rögzítőkar állítható rögzítésipont 700 és<br />
150 ( ) 0 között sötét bronz<br />
( ) fehér<br />
( ) RAL ...<br />
<strong>GEZE</strong> <strong>TS</strong> <strong>1500</strong> –rendelési információk<br />
Megnevezés Felületkezelés Cikkszám<br />
<strong>GEZE</strong> <strong>TS</strong> <strong>1500</strong><br />
Ajtócsukó kar nélkül<br />
Kar<br />
Rögzítőkar<br />
ezüstszínű 101792<br />
sötét bronz 101793<br />
fehér RAL 9016 101794<br />
RAL szín 101875<br />
ezüstszínű 101878<br />
sötét bronz 101879<br />
fehér RAL 9016 101881<br />
RAL szín 101882<br />
ezüstszínű 101815<br />
sötét bronz 101816<br />
fehér RAL 9016 101817<br />
RAL szín 101818<br />
Szerelési anyag<br />
Szerelőlap<br />
Olyan ajtókhoz ahol nincs direkt csukórögzítés<br />
ezüstszínű 029682<br />
sötét bronz 029683<br />
fehér RAL 9016 029685<br />
RAL szín 029686<br />
Tartozékok<br />
Takarósapka (csak az ajtólapra szereléskor használható)<br />
ezüstszínű 080147<br />
sötét bronz 080148<br />
fehér RAL 9016 080149<br />
RAL szín 080150
<strong>GEZE</strong> <strong>TS</strong> <strong>1500</strong> felső elhelyezésű ajtócsukó csúszósínnel<br />
A termék jellemzői<br />
<strong>TS</strong> <strong>1500</strong> ajtócsukó csúszósínnel, max. 850 mm-es szárnyszélességhez<br />
állítható csukási sebesség és hidraulikus végütköző<br />
10-1. ábra<br />
Alkalmazási terület<br />
beltéri ajtókhoz<br />
csapóajtókhoz, szárnyszélesség max. 850 mm<br />
jobbos és balos csapóajtókhoz átállítás nélkül alkalmazható<br />
Alapszerelés pántoldalra ajtólapra<br />
10
Standard kivitel / a szállítmány tartalma<br />
<strong>GEZE</strong> <strong>TS</strong> <strong>1500</strong> G ajtócsukó szerelési anyaggal és<br />
ütközősablonnal, kompletten (a szerelőlapot nem<br />
tartalmazza).<br />
Ehhez szükséges: csúszósín<br />
Kiírási szöveg<br />
<strong>GEZE</strong>- <strong>TS</strong> <strong>1500</strong> G felső ajtócsukó csuszósínnel 850mm<br />
ajtószárny szélességig<br />
A csukási sebesség és a végbehúzás állítható, igény<br />
szerint szerelőlappal.<br />
Szín:<br />
( ) ezüstszínű<br />
( ) sötét bronz<br />
( ) fehér<br />
( ) RAL ...<br />
<strong>GEZE</strong> <strong>TS</strong> <strong>1500</strong> G – rendelési információk<br />
Megnevezés Felületkezelés Cikkszám<br />
<strong>GEZE</strong> <strong>TS</strong> <strong>1500</strong> G<br />
ajtócsukó csúszósín nélkül<br />
<strong>TS</strong> <strong>1500</strong> G csúszósín<br />
<strong>TS</strong> <strong>1500</strong> G / F csúszósín<br />
rögzítéssel<br />
ezüstszínű 101792<br />
sötét bronz 101793<br />
fehér RAL 9016 101794<br />
RAL szín 101875<br />
ezüstszínű 101885<br />
sötét bronz 101886<br />
fehér RAL 9016 101887<br />
RAL szín 101888<br />
ezüstszínű 101889<br />
sötét bronz 101890<br />
fehér RAL 9016 101891<br />
RAL szín 101892<br />
nyításkorlátozás 069780<br />
Szerelési anyag<br />
Szerelőlap<br />
közvetlen csukórögzítés nélküli ajtókhoz<br />
Szerelőlap csúszósínhez<br />
ezüstszínű 029682<br />
sötét bronz 029683<br />
fehér RAL 9016 029685<br />
RAL szín 029686<br />
ezüstszínű 072333<br />
RAL szín 072355<br />
Tartozékok<br />
Takarósapka (csak ajtólapra szerelés esetén alkalmazható)<br />
ezüstszínű 080147<br />
sötét bronz 080148<br />
fehér RAL 9016 080149<br />
RAL szín 080150<br />
11
