Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />

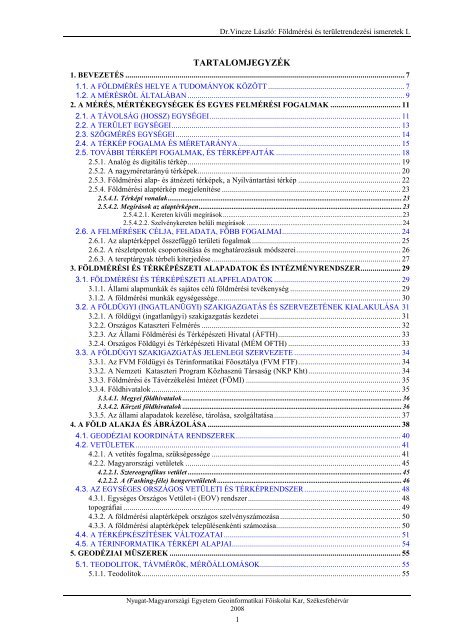

TARTALOMJEGYZÉK<br />
1. BEVEZETÉS ........................................................................................................................................... 7<br />
1.1. A FÖLDMÉRÉS HELYE A TUDOMÁNYOK KÖZÖTT .................................................................... 7<br />
1.2. A MÉRÉSRÕL ÁLTALÁBAN ............................................................................................................ 9<br />
2. A MÉRÉS, MÉRTÉKEGYSÉGEK ÉS EGYES FELMÉRÉSI FOGALMAK ................................... 11<br />
2.1. A TÁVOLSÁG (HOSSZ) EGYSÉGEI............................................................................................... 11<br />
2.2. A TERÜLET EGYSÉGEI.................................................................................................................. 13<br />
2.3. SZÖGMÉRÉS EGYSÉGEI................................................................................................................ 14<br />
2.4. A TÉRKÉP FOGALMA ÉS MÉRETARÁNYA................................................................................. 15<br />
2.5. TOVÁBBI TÉRKÉPI FOGALMAK, ÉS TÉRKÉPFAJTÁK .............................................................. 18<br />
2.5.1. Analóg és digitális térkép.......................................................................................................... 19<br />
2.5.2. A nagyméretarányú térképek..................................................................................................... 20<br />
2.5.3. Földmérési alap- és átnézeti térképek, a Nyilvántartási térkép ................................................... 22<br />
2.5.4. Földmérési alaptérkép megjelenítése ......................................................................................... 23<br />
2.5.4.1. Térképi vonalak................................................................................................................................23<br />
2.5.4.2. Megírások az alaptérképen...............................................................................................................23<br />
2.5.4.2.1. Kereten kívüli megírások..................................................................................................23<br />
2.5.4.2.2. Szelvénykereten belüli megírások .....................................................................................24<br />
2.6. A FELMÉRÉSEK CÉLJA, FELADATA, FÕBB FOGALMAI........................................................... 24<br />
2.6.1. Az alaptérképpel összefüggõ területi fogalmak.......................................................................... 25<br />
2.6.2. A részletpontok csoportosítása és meghatározásuk módszerei.................................................... 26<br />
2.6.3. A tereptárgyak térbeli kiterjedése .............................................................................................. 27<br />
3. FÖLDMÉRÉSI ÉS TÉRKÉPÉSZETI ALAPADATOK ÉS INTÉZMÉNYRENDSZER.................... 29<br />
3.1. FÖLDMÉRÉSI ÉS TÉRKÉPÉSZETI ALAPFELADATOK ............................................................... 29<br />
3.1.1. Állami alapmunkák és sajátos célú földmérési tevékenység ....................................................... 29<br />
3.1.2. A földmérési munkák egységessége........................................................................................... 30<br />
3.2. A FÖLDÜGYI (INGATLANÜGYI) SZAKIGAZGATÁS ÉS SZERVEZETÉNEK KIALAKULÁSA 31<br />
3.2.1. A földügyi (ingatlanügyi) szakigazgatás kezdetei ...................................................................... 31<br />
3.2.2. Országos Kataszteri Felmérés ................................................................................................... 32<br />
3.2.3. Az Állami Földmérési és Térképészeti Hivatal (ÁFTH)............................................................. 33<br />
3.2.4. Országos Földügyi és Térképészeti Hivatal (MÉM OFTH) ........................................................ 33<br />
3.3. A FÖLDÜGYI SZAKIGAZGATÁS JELENLEGI SZERVEZETE ..................................................... 34<br />
3.3.1. Az FVM Földügyi és Térinformatikai Fõosztálya (FVM FTF)................................................... 34<br />
3.3.2. A Nemzeti Kataszteri Program Közhasznú Társaság (NKP Kht).............................................. 34<br />
3.3.3. Földmérési és Távérzékelési Intézet (FÖMI) ............................................................................. 35<br />
3.3.4. Földhivatalok............................................................................................................................ 35<br />
3.3.4.1. Megyei földhivatalok ........................................................................................................................36<br />
3.3.4.2. Körzeti földhivatalok ........................................................................................................................36<br />
3.3.5. Az állami alapadatok kezelése, tárolása, szolgáltatása............................................................... 37<br />
4. A FÖLD ALAKJA ÉS ÁBRÁZOLÁSA ................................................................................................ 38<br />
4.1. GEODÉZIAI KOORDINÁTA RENDSZEREK.................................................................................. 40<br />
4.2. VETÜLETEK.................................................................................................................................... 41<br />
4.2.1. A vetítés fogalma, szükségessége .............................................................................................. 41<br />
4.2.2. Magyarországi vetületek ........................................................................................................... 45<br />
4.2.2.1. Sztereografikus vetület .....................................................................................................................45<br />
4.2.2.2. A (Fashing-féle) hengervetületek .....................................................................................................46<br />
4.3. AZ EGYSÉGES ORSZÁGOS VETÜLETI ÉS TÉRKÉPRENDSZER................................................ 48<br />
4.3.1. Egységes Országos Vetület-i (EOV) rendszer............................................................................ 48<br />
topográfiai .......................................................................................................................................... 49<br />
4.3.2. A földmérési alaptérképek országos szelvényszámozása............................................................ 50<br />
4.3.3. A földmérési alaptérképek településenkénti számozása.............................................................. 50<br />
4.4. A TÉRKÉPKÉSZÍTÉSEK VÁLTOZATAI ........................................................................................ 51<br />
4.5. A TÉRINFORMATIKA TÉRKÉPI ALAPJAI.................................................................................... 54<br />
5. GEODÉZIAI MÜSZEREK ................................................................................................................... 55<br />
5.1. TEODOLITOK, TÁVMÉRÕK, MÉRÕÁLLOMÁSOK...................................................................... 55<br />
5.1.1. Teodolitok................................................................................................................................. 55<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
1
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
5.1.2. Fizikai távmérõ mûszerek és mérõállomások............................................................................. 57<br />
5.1.3. A távmérés hibaforrásai és redukciói (javításai) ........................................................................ 59<br />
5.1.4. A távmérõ és szögmérõ mûszerek kapcsolata ............................................................................ 60<br />
5.1.5. Elektronikus tahiméterek .......................................................................................................... 60<br />
5.1.6. Mérõállomások ......................................................................................................................... 60<br />
5.2. MAGASSÁGMÉRÉS ÉS ESZKÖZEI ............................................................................................... 61<br />
5.2.1. A magasság értelmezése, a szintezés elve.................................................................................. 61<br />
5.2.2. Szintezõmûszerek ..................................................................................................................... 62<br />
5.2.3. Szintezõlécek............................................................................................................................ 63<br />
5.2.4. A szintezés gyakorlati végrehajtása........................................................................................... 64<br />
5.3. A TRIGONOMETRIAI MAGASSÁGMÉRÉS .................................................................................. 65<br />
5.4. GLOBÁLIS HELYMEGHATÁROZÁSI RENDSZER ....................................................................... 66<br />
5.4.1. Globális helymeghatározási rendszer felépítése......................................................................... 66<br />
5.4.2. A mûholdak alrendszere ........................................................................................................... 67<br />
5.4.3. A földi vezérlõ, követõ alrendszer ............................................................................................. 67<br />
5.4.4. A vevõ berendezések alrendszere .............................................................................................. 67<br />
5.4.5. GPS mûszerek .......................................................................................................................... 68<br />
5.4.5.1. Vevõberendezések............................................................................................................................. 68<br />
5.4.5.2. GPS mérési módszerek..................................................................................................................... 69<br />
6. GEODÉZIAI HÁLÓZATOK................................................................................................................ 70<br />
6.1. ALAPPONTOK ÉS PONTJELÖLÉSEI............................................................................................. 70<br />
6.1.1. A pontjelölésekrõl általában...................................................................................................... 70<br />
6.1.2. Vízszintes értelmû végleges pontjelek....................................................................................... 70<br />
6.1.3. Magassági alappontok............................................................................................................... 72<br />
6.1.4. Közös vízszintes és magassági állandósítási módok .................................................................. 73<br />
6.1.5. Helyszínrajzi pontleírás ............................................................................................................ 74<br />
6.2. A GEODÉZIAI HÁLÓZATOK FELÉPÍTÉSE................................................................................... 76<br />
6.3. VÍZSZINTES MÉRÉS ALAPHÁLÓZATAI ...................................................................................... 77<br />
6.3.1. Vízszintes mérés alaphálózatok felépítése ................................................................................. 77<br />
6.3.2. Felmérési hálózatok.................................................................................................................. 78<br />
6.3.2.1. A hálózat tervezése, kitûzése és állandósítása................................................................................... 78<br />
6.3.2.2. A hálózat mérése .............................................................................................................................. 78<br />
6.3.2.3. A koordináta számítás ...................................................................................................................... 79<br />
6.3.2.4. Felülvizsgálat ................................................................................................................................... 80<br />
6.4. MAGASSÁGMÉRÉS ALAPPONTHÁLÓZATAI ............................................................................. 80<br />
6.4.1. Szintezési hálózatok ................................................................................................................. 80<br />
6.4.2. A trigonometriai magasságmérés .............................................................................................. 81<br />
6.5. HÁROMDIMENZIÓS HÁLÓZATOK............................................................................................... 82<br />
6.5.1. A GPS hálózatok kialakításának szempontjai............................................................................ 82<br />
6.5.2. A pont meghatározások rendszere............................................................................................. 83<br />
6.5.3. GPS mérések feldolgozása ........................................................................................................ 84<br />
6.6. A MÉRÉSEK HIBÁI......................................................................................................................... 85<br />
6.6.1. A mérési eredmény és a valódi érték ......................................................................................... 85<br />
6.6.2. A mérési hibák fajtái................................................................................................................. 86<br />
6.6.2.1. A hiba jellege szerint ........................................................................................................................ 86<br />
6.6.2.2. Eredet szerint ................................................................................................................................... 87<br />
6.6.2.3. A hibahatárok................................................................................................................................... 88<br />
7. BEMÉRÉSI MÓDSZEREK.................................................................................................................. 89<br />
7.1. A FELMÉRÉSEK CÉLJA, FELADATA ........................................................................................... 89<br />
7.1.1. A felmérésrõl általában............................................................................................................. 89<br />
7.1.2. A részletpontok meghatározása................................................................................................. 89<br />
7.1.3. A tereptárgyak jellege ............................................................................................................... 90<br />
7.2. ORTOGONÁLIS (DERÉKSZÖGÛ) BEMÉRÉS ÉS ELLENÕRZÉSEK ............................................ 91<br />
7.2.1. Mérési vonalhálózat.................................................................................................................. 91<br />
7.2.2. Az ortogonális (derékszögû) bemérés végrehajtása.................................................................... 91<br />
7.2.3. A mérési jegyzet ....................................................................................................................... 92<br />
7.2.4. A bemérés néhány esete ............................................................................................................ 92<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
2
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
7.2.5. Mérési vázlat, tömbrajz............................................................................................................. 94<br />
7.3. POLÁRIS KOORDINÁTA MÉRÉS................................................................................................... 96<br />
7.3.1. Poláris (tahimetrikus) koordináta mérés végrehajtása ................................................................ 96<br />
7.3.2. A polárisan mért pontok számításának elve............................................................................... 98<br />
7.3.3. Szabad álláspont létesítése poláris bemérésekhez....................................................................... 98<br />
7.4. RÉSZLETMÉRÉS GPS-SZEL........................................................................................................... 99<br />
7.4.1. A mérés megkezdése, inicializálás ............................................................................................ 99<br />
7.4.2. Kinematikus mérési módszerek............................................................................................... 100<br />
7.5. FOTOGRAMMETRIAI ADATGYÛJTÉSI MÓDOK....................................................................... 101<br />
7.5.1. A földi és a légifelvételek alkalmazási területei ....................................................................... 101<br />
7.6. A TOPOGRÁFIAI FELMÉRÉSEKRÕL .......................................................................................... 101<br />
8. AZ 1997 ELÕTTI FELMÉRÉSEK FÕBB JELLEMZÕI.................................................................. 103<br />
8.1. AZ 1997 ELÕTTI FELMÉRÉSI TECHNOLÓGIÁK FÕBB JELLEMZÕI ....................................... 103<br />
8.1.1. Az alaptérképkészítés fõbb szakaszai....................................................................................... 103<br />
8.1.2. A felmérések dokumentálása................................................................................................... 104<br />
8.1.3. A felmérések fõbb módozatai .................................................................................................. 105<br />
8.2. A KORÁBBI TEREPI FELMÉRÉSEK MUNKAFOLYAMATA ..................................................... 105<br />
8.2.1. Adatgyûjtés............................................................................................................................. 105<br />
8.2.2. Alappontsûrítés....................................................................................................................... 106<br />
8.2.3. Elhatárolás.............................................................................................................................. 106<br />
8.2.4. Részletmérés és dokumentálása............................................................................................... 106<br />
8.2.5. Térképezés.............................................................................................................................. 107<br />
8.2.5.1. A térképezés hagyományos technológiájáról .................................................................................. 108<br />
8.2.5.2. Korszerûbb térképkészítési eljárások .............................................................................................. 109<br />
8.2.5.3. A térképszerkesztés általános szabályai .......................................................................................... 110<br />
8.2.6. Helyrajzi számozás és egyéb megírások................................................................................... 111<br />
8.2.7. Területszámítás és dokumentumai........................................................................................... 112<br />
8.2.7.1. A területszámítás általános elvei .................................................................................................... 112<br />
8.2.7.2. A területszámítás dokumentálása ................................................................................................... 115<br />
8.2.8. Zárómunkák és minõségvizsgálat............................................................................................ 115<br />
8.3. A KORÁBBI (1997 ELÕTTI) NAGYMÉRETARÁNYÚ TECHNOLÓGIÁK ÖSSZEFOGLALÓ<br />
ÁTTEKINTÉSE ...................................................................................................................................... 118<br />
9. DIGITÁLIS TÉRKÉPI ALAPFOGALMAK...................................................................................... 120<br />
9.1. A DIGITÁLIS TÉRKÉPI ÁLLOMÁNYOK ÁLTALÁNOS JELLEMZÕI........................................ 120<br />
9.1.1. Elemszemléletû digitális térképek ........................................................................................... 120<br />
9.1.2. Objektumszemléletû digitális térképek .................................................................................... 121<br />
9.2. A DIGITÁLIS ALAPTÉRKÉP FOGALOMRENDSZERE............................................................... 123<br />
9.2.1. A digitális alaptérkép (DAT)................................................................................................... 123<br />
9.2.2. A DAT elõállítására vonatkozó elõírások ................................................................................ 124<br />
9.2.3. Elõállítási módok és fõbb jellemzõk ........................................................................................ 124<br />
9.2.3.1. A digitális térképek elõállítási módjai ............................................................................................ 124<br />
9.2.3.2. A geometriai adatok minõségi jellemzõi......................................................................................... 125<br />
9.2.3.2.1. A síkrajzi részletpontok és méretek pontossági jellemzõi................................................. 126<br />
9.2.3.2.2. Magassági ábrázolás pontossági elõírásai ........................................................................ 127<br />
9.3. A DIGITÁLIS TÉRKÉPEK OBJEKTUMAI ÉS ÉPÍTÕELEMEI..................................................... 128<br />
9.3.1. A digitális térképi adatállományok tartalmának logikai csoportosításai ................................... 128<br />
9.3.2. A térképi objektum fogalma és tulajdonságai........................................................................... 129<br />
9.3.2.1. A DAT tematikus felépítése ............................................................................................................ 130<br />
9.3.2.2. Az objektumok térbeli kiterjedése................................................................................................... 131<br />
9.3.2.3. Az objektumok összetettsége ........................................................................................................... 132<br />
9.3.3. A digitális térképi adatbázis építõelemei és megfelelõsége....................................................... 132<br />
9.3.3.1. Geometriai és topológiai építõelemek............................................................................................. 132<br />
9.3.3.2. Konzisztencia az adatbázisban........................................................................................................ 136<br />
9.4. SZÖVEGES OBJEKTUMOK, OBJEKTUMAZONOSÍTÓK............................................................ 136<br />
9.4.1. Magyarázó feliratok, mint szöveges objektumok...................................................................... 136<br />
9.4.2. Oobjektum-azonosítók és a geokód.......................................................................................... 137<br />
9.5. A DIGITÁLIS ADATÁLLOMÁNYOK LEÍRÓ ADATAI ............................................................... 138<br />
9.5.1. Az attribútumok...................................................................................................................... 138<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
3
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
9.5.2. Metaadatok..............................................................................................................................139<br />
9.6. GRAFIKUS MEGJELENÍTÉSRÕL..................................................................................................139<br />
10. A DIGITÁLIS TÉRKÉPEK ELÕÁLLÍTÁSÁRÓL ÉS FORGALOMA ADÁSÁRÓL....................141<br />
10.1. A DIGITÁLIS TÉRKÉPKÉSZÍTÉSEK FOLYAMATA .................................................................141<br />
10.2. A DIGITÁLIS ALAPTÉRKÉPEK KÉSZÍTÉSÉNEK TERVEZÉSE...............................................143<br />
10.2.1. A DAT elõállításának elõkészítése: Felmérési igény - Felmérési ütemterv.............................143<br />
10.2.2. Felmérési tanulmány és mûszaki terv készítése ......................................................................143<br />
10.2.3. Pályáztatás és mûszaki terv készítés.......................................................................................144<br />
10.3. A TÉRKÉPKÉSZÍTÉS VÉGREHAJTÁSÁRÓL .............................................................................145<br />
10.3.1. Általános feladatok és lehetõségek .........................................................................................145<br />
10.3.2. A digitális térképkészítés fõbb munkaszakaszainak és feladatainak áttekintése.......................148<br />
10.3.3. Az adatgyûjtéstõl a DAT állomány létrehozásáig ...................................................................149<br />
10.3.3.1. Elõkészítés.................................................................................................................................... 150<br />
10.3.3.2. Elhatárolás................................................................................................................................... 150<br />
10.3.3.2.1. Települések és fekvések elhatárolása ............................................................................ 150<br />
10.3.3.2.2. Földrészletek kialakítása és elhatárolása....................................................................... 151<br />
10.3.3.2.3. A földrészletek elhatárolása.......................................................................................... 154<br />
10.3.3.2.4. A mûvelési ágak megállapítása, elhatárolása és az alrészletek kialakítása ..................... 155<br />
10.3.3.3. Légifényképezõ repülésrõl ............................................................................................................ 156<br />
10.3.3.4. A részletmérés .............................................................................................................................. 157<br />
10.3.4. Részletmérés és dokumentálása..............................................................................................157<br />
10.3.4.1. A részletmérés elvei, szabályai...................................................................................................... 157<br />
10.3.4.2. Az ortogonális részletmérés végrehajtása és eredményeinek dokumentálása............................... 159<br />
10.3.4.3. Poláris részletmérés és dokumentálásának sajátosságai .............................................................. 161<br />
10.3.4.4. Részletmérés GPS berendezéssel .................................................................................................. 162<br />
10.3.4.5. A magassági részletmérésrõl ........................................................................................................ 163<br />
10.3.4.6. Részletpontok koordinátáinak számítása...................................................................................... 165<br />
10.3.4.7. A részletminõsítésrõl .................................................................................................................... 166<br />
10.3.4.8. Fotogrammetriai pontsûrítés........................................................................................................ 166<br />
10.3.4.9. Digitális ortofotó elõállítása és részletkiértékelése ....................................................................... 167<br />
10.3.4.10. Domborzatkiértékelés és utólagos minõsítés .............................................................................. 168<br />
10.3.4.11. Térképezés, térképszerkesztés ..................................................................................................... 168<br />
10.3.5. Helyrajzi számozás és egyéb megírások..................................................................................169<br />
10.3.5.1. A helyrajzi számozás elve ............................................................................................................. 169<br />
10.3.5.1.1. A külterületi földrészletek helyrajzi számozása............................................................. 170<br />
10.3.5.1.2. Belterületi földrészletek helyrajzi számozása ................................................................ 171<br />
10.3.5.1.3. Volt "zártkerti" (különleges külterületi) földrészletek helyrajzi számozása.................... 171<br />
10.3.5.1.4. Az alrészletek és jelölése.............................................................................................. 172<br />
10.3.5.1.5. Egyéb megírások a térképen.......................................................................................... 172<br />
10.3.6. Területszámítás, területjegyzék ..............................................................................................173<br />
10.3.7. Az adatbázis elõállítása..........................................................................................................174<br />
10.3.7.1. Zárómunkálatok és készítendõ munkarészek ............................................................................... 174<br />
10.4. A DIGITÁLIS ÁLLOMÁNY VIZSGÁLATÁNAK DOKUMENTÁLÁSA .....................................177<br />
10.4.1. A vizsgálatok végrehajtásának fõbb elvei ...............................................................................177<br />
10.4.2. Adatminõségi jellemzõk.........................................................................................................178<br />
10.4.2.1. Attribútum adatok minõségének ellenõrzése ................................................................................ 179<br />
10.4.2.2. Az adatok aktualitása ................................................................................................................... 179<br />
10.4.2.3. Teljesség....................................................................................................................................... 180<br />
10.4.2.4. Konzisztencia................................................................................................................................ 180<br />
10.5. AZ INGATLAN-NYILVÁNTARTÁS ÁTALAKÍTÁSÁRÓL.........................................................180<br />
10.5.1. Az adatintegrálás (mint nagy tömegû karbantartás) feladatai .................................................180<br />
10.5.2. Közszemle és forgalomba-adás...............................................................................................181<br />
11. A SAJÁTOS CÉLÚ FÖLDMÉRÉSI ÉS TÉRKÉPÉSZETI MUNKÁK ÉS KÉSZÍTÉSÜK<br />
FELADATAI ...............................................................................................................................................182<br />
11.1. A FÖLDMÉRÉSI ÉS TÉRKÉPÉSZETI KOORDINÁCIÓ ÉS SZAKFELÜGYELET......................182<br />
11.1.1. A földmérési és térképészeti tevékenység és bejelentési kötelezettsége....................................182<br />
11.2. A FÖLDMÉRÉSI ÉS TÉRKÉPÉSZETI TEVÉKENYSÉG VÉGZÉSE ...........................................183<br />
11.3. A SAJÁTOS CÉLÚ MUNKÁK VÉGREHAJTÁSÁNAK KERETSZABÁLYOZÁSAI ...................185<br />
11.3.1. Változási vázrajzok és fajtái...................................................................................................186<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
4
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
11.3.2. Általános elõírások a vázrajzokra .......................................................................................... 187<br />
11.3.3. Területelszámolás-területegyenleg......................................................................................... 188<br />
11.4. A MUNKÁK VÉGREHAJTÁSÁNAK ÁLTALÁNOS FOLYAMATA ÉS FELADATAI............... 188<br />
11.4.1. A sajátos célokat szolgáló munkák csoportosítása.................................................................. 190<br />
11.4.2. A végrehajtás általános folyamata ......................................................................................... 191<br />
11.4.2.1. Adatgyûjtés ................................................................................................................................... 192<br />
11.4.2.1.1. A megyei földhivatalnál ................................................................................................ 192<br />
11.4.2.1.2. A körzeti földhivatalnál ................................................................................................ 193<br />
11.4.2.2. Alappontsûrítés............................................................................................................................. 194<br />
11.4.2.2.1. Vízszintes értelmû alapppontsûrítésrõl.......................................................................... 194<br />
11.4.2.2.2. Magassági értelmû alappontsûrítésrõl ........................................................................... 194<br />
11.4.2.2.3. Alappontsûrítés fotogrammetriai eljárással.................................................................... 194<br />
11.4.2.3. Részletmérés és számítás .............................................................................................................. 195<br />
11.4.2.3.1. A vízszintes értelmû részletmérésrõl általában .............................................................. 195<br />
11.4.2.3.2. Magassági értelmû részletmérés................................................................................... 196<br />
11.4.2.4. Térképezés (térképszerkesztés) és objektum-azonosítók megadása.............................................. 196<br />
11.4.2.5. Területszámítás, területelszámolás ............................................................................................... 197<br />
11.4.2.6. Zárómunkák, felülvizsgálat .......................................................................................................... 198<br />
11.4.2.7. A földmérési és térképészeti munkák minõsítése és mûszaki leírása............................................ 199<br />
11.4.2.8. A földhivatali felülvizsgálatról és záradékolásról ......................................................................... 199<br />
11.4.2.8.1. Felülvizsgálat és elõzetes nyilvántartásba vétel ............................................................. 199<br />
11.4.2.8.2. Egyes változási vázrajzok fontosabb jellemzõi............................................................... 200<br />
11.4.2.8.3. Épületfeltüntetési vázrajz.............................................................................................. 200<br />
11.4.2.8.4. Egyéb változási vázrajzok ............................................................................................. 200<br />
11.4.2.8.5. FöldÉRTÉK szerinti OSZTÁSok-ról............................................................................. 201<br />
11.5. A HELYRAJZI SZÁMOZÁS, VÁLTOZÁSKOR........................................................................... 206<br />
11.5.1. Általános szabályok............................................................................................................... 206<br />
11.5.2. Helyrajziszámozás a földrészletek változásakor ..................................................................... 207<br />
11.5.2.1. Helyrajziszámozás földrészletek megosztásakor ........................................................................... 207<br />
11.5.2.2. Helyrajziszámozás földrészletek összevonása esetén .................................................................... 208<br />
11.5.2.3. Vonalas létesítmények keletkezése vagy változása esetén ............................................................ 208<br />
11.5.2.4. Alrészletek megjelölése a földrészlet, illetve a mûvelési ág változása esetén ................................ 208<br />
11.6. FÖLDRÉSZLETHATÁROK ÉS EGYÉB RÉSZLETPONTOK AZONOSÍTÁSA A<br />
BIRTOKHATÁRPONTOK KITÛZÉSÉHEZ............................................................................................ 209<br />
11.7. TELEKALAKÍTÁSOK ................................................................................................................. 211<br />
11.7.1. Fõbb fogalmak ...................................................................................................................... 211<br />
11.7.2. A telekalakítási eljárás fõbb szabályai.................................................................................... 212<br />
11.7.3. A telekalakítás fajtái.............................................................................................................. 212<br />
11.7.3.1. A telekfelosztás ............................................................................................................................. 213<br />
11.7.3.2. A telekegyesítés és a telekhatár-rendezés...................................................................................... 213<br />
11.7.3.3. Telekátalakítás (telekcsoport újraosztása) .................................................................................... 213<br />
11.8. A TELEKALAKÍTÁSOK FÖLDMÉRÉSI MUNKÁI..................................................................... 214<br />
11.8.1. Megosztási változási vázrajz és elkészítése............................................................................ 214<br />
11.8.2. Összevonási (telekegyesítési) vázrajz készítése...................................................................... 214<br />
11.8.3. Telekhatár-szabályozási vázrajz készítésének feladatai és dokumentálása.............................. 218<br />
11.8.4. Házhelyek kialakítása............................................................................................................ 219<br />
11.8.4.1. A házhelyosztási dokumentáció .................................................................................................... 219<br />
11.8.4.2. A területrendezés szempontjai ...................................................................................................... 220<br />
11.8.4.3. A házhelyosztás földmérési munkái.............................................................................................. 220<br />
11.8.4.3.1. Elõkészítés szakaszai, feladatai..................................................................................... 220<br />
11.8.4.3.2. Házhelyosztási változási vázrajz készítése ..................................................................... 220<br />
11.8.4.4. Zárómunkák ................................................................................................................................. 221<br />
11.8.5. A kisajátítás célja és feladata. A kisajátítási eljárás.............................................................. 221<br />
11.8.5.1. A kisajátítási terv-dokumentáció .................................................................................................. 222<br />
11.8.5.2. A kisajátítási térkép elkészítése..................................................................................................... 222<br />
11.8.5.3. A területkimutatás adatai ............................................................................................................. 222<br />
11.8.5.4. A munkarészek felülvizsgálata és záradékolása............................................................................ 224<br />
12. A TÉRKÉPEK KARBANTARTÁSÁRÓL ÉS FELHASZNÁLÁSÁRÓL ....................................... 225<br />
12.1. A VÁLTOZÁSOK VEZETÉSE A NYILVÁNTARTÁSI TÉRKÉPEN........................................... 225<br />
12.1.1. A változások átvezetési folyamatának és teendõinek összefoglalása ....................................... 226<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
5
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
12.1.2. A digitális térképi változások vezetésének elveirõl .................................................................227<br />
12.2. A TÉRKÉPI VÁLTOZÁSVEZETÉS VÉGREHAJTÁSA ...............................................................228<br />
12.2.1. Változásvezetés elemszemléletû digitális térképek esetén .......................................................228<br />
12.2.2. Változásvezetés objektumszemléletû digitális térképi adatbázisokban.....................................229<br />
IRODALOMJEGYZÉK ...........................................................................................................................230<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
6
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
1. BEVEZETÉS<br />
A jegyzettel egy hiánypótlást igyekezünk teljesíteni: az igazgatásszervezõ-ingatlannyilvántartó<br />
hallgatók számára olyan földmérési és térképészeti alapot kívánunk átnyújtani, ami<br />
ugyan nem éri el a földmérõ-földrendezõ hallgatók ismeretanyagát, de nem is célozza meg,<br />
viszont megfelelõ áttekintést ad arról a tevékenységrõl, ami a földügyi igazgatás alapjául<br />
szolgáló térképek elõállítását és az ahhoz szükséges méréseket és feldolgozását szemlélteti.<br />
A tananyag összeállításánál nemcsak saját publikációimra és a vonatkozó szakirodalomra<br />
tudtam támaszkodni, hanem igen sok tekintetben Dr. Csepregi Szabolcs (†2008) kollégám<br />
vonatkozó jegyzetére is [11], különösen az 1, 4-7. fejezetek vonatkozásában. Emellett<br />
természetesen felhasználtam a szakmai elõírásokat és az azokban szereplõ ábrákat is.<br />
1.1. A FÖLDMÉRÉS HELYE A TUDOMÁNYOK KÖZÖTT<br />
Lehet, hogy többen még nem hallották ezt a szót: földmérés. Ez semmiképpen sem jelent<br />
hátrányt. Szép lassan sok mindent megtanulunk. Ezt mindig kedvvel tegyük, higgyük el, hogy<br />
sok szép van ebben a szakmában.<br />
A következõkben nézzük meg milyen feladatok tartoznak a földmérés körébe.<br />
A földmérés feladatának meghatározását mindig azzal szokás kezdeni, hogy a földmérés<br />
feladata a föld alakjának és méretének meghatározása. Ez egy igen fontos feladat, azonban a<br />
Föld alakja már évszázadok óta ismert. Tudjuk, hogy a Föld „gömbölyded” alakú. Sõt azt is<br />
ismerjük, hogy a Föld az északi és a déli sarknál kissé belapult. No nem olyan nagyon, ez<br />
csupán azt jelenti, mintha egy 1 méter átmérõjû félgömb, az északi és déli sarknál 3 mm-t<br />
összeszûkülne. Ez, ha egy football labdát nézünk, kevesebb, mint 1 mm.<br />
A földalak-meghatározás (illetve annak „finomítása”) ma már egyénileg nem megoldható.<br />
Nemzetközi szervezetek, sok-sok tudós, még több mérnök, technikus és szakember<br />
közremûködésére, munkájára van szükség. Ma már ismerjük, jó közelítéssel, a Föld alakját de<br />
ezt a közeljövõben még pontosabban kell ismernünk, és itt olyan feladatokra kell gondolnunk,<br />
amit jelenleg csak alig tudunk elképzelni (pl. milyen nagy szerepe van a mûholdakon alapuló<br />
igen pontos helymeghatározásban).<br />
A földmérésnek – természetesen van több, praktikus, gyakorlatiasabb feladata is. Most<br />
nézzünk ezek közül néhányat.<br />
A földmérés feladata, hogy a Föld felszínén lévõ természetes tereptárgyakat, hegyeket,<br />
völgyeket, dombokat, szakadékokat, vízmosásokat, laposabb vízállásos helyeket megismerjük.<br />
Megismerjük milyen magasak a hegyek, milyen mély a völgy. Mindezt tudnunk kell azért, hogy<br />
tudjuk hová építsünk házakat, hogy ne vigye el a víz, és hová építsük a várakat, kilátókat, hogy<br />
gyönyörködni tudjunk a természet szépségében. Hol melyik terület véd a természet és<br />
korábban az ellenség ellen.<br />
A mesterséges tereptárgyak: az ember által épített utak, vasutak, töltések, csatornák.<br />
Ide tartoznak a városok, falvak épületei és minden, amit az ember épített.<br />
A földmérés egyik legfontosabb feladata az ország egész területén létrehozni a kataszteri<br />
térképeket, mely minden nyilvántartás alapját képezi. Ezeken a térképeken ábrázolják az<br />
épületeket és a hozzá tartozó földterületeket, a különbözõ mûvelésû területeket.<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
7
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
Az ország területérõl készülnek magasságot ábrázoló térképek is. Ezeket gyakran<br />
repülõ- gépekrõl és mûholdakról készülõ felvételek alapján hozzák létre. A földmérésnek ezt a<br />
szakterületét fotogrammetriának nevezik.<br />
A földmérés és térképészet feladatához tartozik az iskolai atlaszok készítése is. Ezeket<br />
korábbi térképek kicsinyítésével és azok áttervezésével hozzák létre. Gyönyörû színezésükkel<br />
és szemléletességükkel még a nem földmérõk is szívesen nézegetik.<br />
A földmérés körébe tartozik a földalatti vezetékek - víz, csatorna, gáz, áram és sok más<br />
vezeték helyének ábrázolása is. Ezek ismerete nélkül nem lehet biztosítani egy város<br />
mûködését és nehéz volna megtervezni a további fejlesztését.<br />
A földmérés feladatába tartozik a meglévõ tereptárgyak bemérésén és ábrázolásán kívül<br />
az újak kitûzése is. Az utak, vasutak helyét elõször megtervezik és utána ki kell tûzni, meg kell<br />
mondani, hogy mit hová építsenek. Ezt a feladatot kitûzésnek nevezzük. Nagyon fontos, hogy<br />
minden tervezett csatorna, épület a helyére kerüljön és ott épüljön meg, ahol eltervezték.<br />
Az elõzõek alapján láttuk, a földmérés feladata az, hogy meghatározza a meglévõ<br />
tereptárgyak helyét és kijelölje az újabb építmények helyét. Tehát általánosan ezt úgy<br />
fogalmazhatjuk meg, hogy a földmérés a helymeghatározás tudománya, megadja a helyét<br />
ami számunkra fontos és a köztük lévõ kapcsolatokat is.<br />
Az elõzõ vázlatos felsorolásból is láthatjuk, hogy a földmérés igen sok más<br />
szakterülethez kapcsolódik. A földmérési munkák során igen sok más szakemberrel kell együtt<br />
dolgozni. A helyes térképi megjelenítéshez más szakemberek igényét is ki kell elégíteni azért,<br />
hogy azok jól tudják használni az általunk készített térképeket. Ezekkel az emberekkel meg<br />
kell tudni beszélni különbözõ feladatokat, és ezért a földmérõnek széleskörû ismeretekkel kell<br />
rendelkezni más területekrõl is.<br />
A földmérési munkákhoz több tudomány ismereteit is fel kell használni. Leginkább a<br />
matematikai ismeretek szükségesek. Ezen belül elsõsorban a geometria az, ami a legfontosabb.<br />
Már maga a szó is eredeti jelentésében földmérést jelent (geo=föld, metria = mérés)<br />
A földmérés tulajdonképpen ennek gyakorlati ága.<br />
A földmérés feladatánál láttuk, hogy milyen mértékben kapcsolódunk más<br />
szakterületekhez. Ezek közül csak két területet emelnék ki. Az egyik a mezõgazdaság: a földek<br />
mûvelése sok földmérési adatot igényel. A táblák területének, földutak helyének ismeretén<br />
kívül szükséges még a szántó, erdõ és többi területének nyilvántartása.<br />
A másik jelentõs terület az építés. Út, vasút, vízépítés területén szükség van térképekre,<br />
a tervezett vonalak kitûzésére, melyeket szintén a földmérés ad a szakterületnek. Jelentõs<br />
terület - földmérési szempontból a honvédség is. Ennek térkép igénye igen nagy. Sajátos<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
8
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
igényei miatt, az általuk használt térképek sok honvédelmi szempontból szükséges adatot<br />
tartalmaznak.<br />
A térképezés témaköre eléggé szerteágazó. Egyrészt a hagyományos térképi adatok<br />
elõállítására és kezelésére kell gondolnunk, másrészt azonban a digitális (vagyis számítógéppel<br />
kezelhetõ) formában megjelenõ térképi tartalom kezelését kell értenünk alatta. Emiatt<br />
szükségesnek látszik némi áttekintés a térképészeti adatok és alapfeladatok körében, hogy<br />
azután a vonatkozó fogalmak és különbségek tisztábban körvonalazódjanak.<br />
Az ingatlanok nyilvántartásának fontos része a földmérési alaptérkép egy kitüntetett<br />
másolata, a nyilvántartási térkép, amelyen a térkép tartalmát érintõ változásokat folyamatosan<br />
és az ingatlan-nyilvántartással teljes összhangban fel kell tüntetni. Ez szolgál alapul továbbá<br />
minden olyan bejegyzéshez, amelyben az ingatlanok alapadatait (akárcsak az ún. azonosítóit)<br />
érintõ hivatkozás szerepel.<br />
A fizikai földfelszínt hûen tükrözõ információkat a közelmúltig elsõsorban az ún.<br />
„analóg” (hagyományos, kirajzolt) térképek közvetítették. Az utóbbi idõben felmerülõ igények,<br />
valamint a korábbi analóg térképek ismeretes korlátjai, és a rendelkezésre álló<br />
nagyméretarányú térképek minõségi jellemzõi szükségessé teszik a meglévõ térképállomány<br />
megújítását. Ugyanakkor a technikai, számítástechnikai eszközök és szoftverek fejlõdése<br />
illetve fejlesztése révén lehetõvé vált az, hogy a megújítás ne csak az eddigiek szerint, hanem<br />
korszerû módon, digitális térkép formájában történhessen meg.<br />
Mivel a térképek esetében a földmérési alaptérkép erre kijelölt változatát vezetik<br />
folyamatosan, digitális térkép esetében ez (meghatározott tartalom vonatkozásában) szolgál<br />
nyilvántartási térképként is. Ezért szükséges megismerni a digitális alaptérkép legfontosabb<br />
jellemzõit és azokat a fõbb szabályokat, amelyek a térképi tartalom módosításához<br />
elengedhetetlenek. Természetesen itt nem gondolhattunk arra, hogy az elõállítást részletesen<br />
megtanuljuk, de a technikusi feladatokhoz megfelelõ áttekintést fogunk nyújtani; ezen kívül<br />
szót ejtünk a változások átvezetésének fontosabb kérdéseirõl, elveirõl is.<br />
1.2. A MÉRÉSRÕL ÁLTALÁBAN<br />
Az elõzõekben láttuk a földmérés feladata a térben elhelyezkedõ tereptárgyak helyének<br />
meghatározása. A helymeghatározás méréssel történik. A mérés során meg kell határozni<br />
azokat az adatokat, melyek egyértelmûen megadják a pont térbeli helyzetét.<br />
Egy pont térbeli helyzetét úgy adjuk meg, hogy felveszünk egy alapfelületet. Ez általában<br />
a vízszintes sík, melyet a víz felszíne jelöl ki. Ezt könnyen elõ tudjuk állítani úgy, hogy egy<br />
pohárba vizet öntünk és annak felszíne kijelöli a vízszintes síkot. Ezen a felszínen két irányban<br />
mozoghatunk: elõre-hátra és jobbra-balra. A kétirányú mozgási lehetõség, két adat megadását<br />
jelenti. Az egyik, hogy mennyit mozogtunk elõre, és mennyit mentünk jobbra. A hátra és balra<br />
irányt értelmezzük úgy, hogy azt negatív számmal jelöljük. A térben elhelyezkedõ pontot egy<br />
választott vonallal vetítjük a vetítõ alapfelületre. A vetítõvonalnak a függõlegest választjuk.<br />
Ezt a vonalat jelöli ki egy zsinór, melyre egy nehezéket akasztunk, de ezt jelöli ki egy leejtett<br />
kõ is. A függõleges egyenes és a vízszintes sík merõleges egymásra. A térbeli pontok helyzetét<br />
ebben a rendszerben határozzuk meg. Egy pont helyzetét három adat határozza meg. Két adat<br />
a pont vetített képének a helye az alapfelületen, és egy adat a pont távolsága az alapfelülettõl<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
9
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
A vetítés elve<br />
A földmérésben a mérõeszközök miatt, ez a két meghatározás általában különválik.<br />
Eszerint beszélünk vízszintes értelmû meghatározásról, amikor az alapfelületül választott<br />
vízszintes síkon határozzuk meg a pontok helyzetét, valamint beszélünk magassági<br />
meghatározásról, mikor a pontok magasságát határozzuk meg a függõvonal mentén mérve.<br />
A köznyelvben számos szó él a hely meghatározására. Ilyenek az elõtte, mögötte, jobbra,<br />
balra. Ezek a kifejezések az egy kiválasztott ponthoz és kiválasztott irányhoz viszonyított<br />
helyzetet határozzák meg vízszintes értelemben. Ezeket a meghatározásokat relatív<br />
meghatározásnak nevezzük. Abszolút meghatározás során a Földhöz rögzített, kapcsolt<br />
rendszert használunk. Ekkor az Északra, Délre, Keletre, Nyugatra szavakat használhatjuk.<br />
Ezek az irányok már a Földhöz kötöttek.<br />
Tehát a meghatározás kétféle lehet:<br />
- abszolút és<br />
- relatív.<br />
Az általunk végzett mérések néhány kivételtõl eltekintve relatívak. Tehát az egyes<br />
jellemzõ pontokat már adott pontokhoz viszonyítva határozzuk meg. A már adott pontokat<br />
felsõgeodéziai munkák során határozzuk meg. A továbbiakban ezeket már változatlannak<br />
tekintjük és ebbe illesztjük be az alsógeodéziai munkák során végzett felméréseket.<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
10
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
2. A MÉRÉS, MÉRTÉKEGYSÉGEK ÉS EGYES FELMÉRÉSI<br />
FOGALMAK<br />
Azokat az egységeket, melyekkel ki tudjuk fejezni, hogy az eltérés vagy valamilyen<br />
mennyiség, milyen mértékû, milyen nagyságú, mértékegységeknek nevezzük.<br />
Minden mérés során alapvetõ kérdés, hogy a mért mennyiséget milyen mértékegységben<br />
fejezzük ki. Ezeknek a mértékegységeknek olyannak kell lenni, hogy könnyen vissza tudjuk<br />
állítani és a korábbi mérést meg tudjuk ismételni.<br />
Ezért fel kell vennünk, meg kell határoznunk olyan mértékegységeket, melyek mások<br />
számára is ismertek. A földmérésben többféle mennyiséget mérünk, és ezeknek is többféle<br />
mértékegysége alakult ki. A történelem folyamán változtak az egyes mértékegységek. A<br />
következõkben tekintsük át a földmérésben használatos legfontosabb mértékegységeket.<br />
2.1. A TÁVOLSÁG (HOSSZ) EGYSÉGEI<br />
Földmérési szempontból a legfontosabb a távolságok mérése. Távolságmérésen azt a<br />
tevékenységet értjük, amikor a távolság mértékegységét egymás után befektetjük a távolság<br />
egyenesébe. A távolság mérési eredménye az a szám, ahányszor a mértékegységet befektettük<br />
a távolságba. Ha a távolságot pontosabban akarjuk meghatározni, akkor a mértékegység<br />
kisebb egységét fektetjük be a maradék távolságba<br />
A távolságmérés elve<br />
Ennek természetes egysége nincs. Ezért alakultak ki különbözõ egységek a történelem<br />
folyamán. Az ókorban és a középkorban használt könyök vagy lépés nagyon eltérõ különbözõ<br />
emberek esetében. Azonban ezek döntõ hatással voltak a hosszmértékegység kialakulására.<br />
Az európai államokban leggyakrabban a különbözõ nagyságú öl mértékegységeket<br />
használták. Franciaországban a toise – a párizsi öl - volt a legismertebb. Ausztriában a bécsi öl<br />
volt használatos, Angliában megint más egységet használtak. Ezek mind-mind más hosszúságot<br />
jelentettek. Ez a sokféleség gátolta az együttmûködést és gyakori problémákat jelentett.<br />
Magyarországon is többféle mértékegységet használtak, volt budai öl, Pozsonyban a régi<br />
városháza kapuja mellet még ma is megvan a két vasjelölés mely távolsága 1 öl. Itt bárki<br />
átrajzolhatta a saját rúdjára az öl hosszát.<br />
A Francia Forradalom tett egy határozott lépést ennek a zûrzavarnak a megszüntetésére.<br />
A nemzetgyûlés 1791-ben felszólította a Francia Tudományos Akadémiát, hogy dolgozzon ki<br />
egy új egységes hossz-mértékegységet. A Méter Bizottság, természetes egységet javasoltak az<br />
új mértékegységnek. Az új méter legyen a Föld meridián kvadránsának egy milliomod része.<br />
Meridián kvadránsnak nevezzük a Föld egy északi sarktól egy egyenlítõig tartó ívdarabjának<br />
hosszát, a délkör egynegyed részét.<br />
Ezzel nem lett vége a méter történetének. Az új mértékegység használata lassan terjedt.<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
11
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
Az 1867-es párizsi világkiállítás újból<br />
felvetette a helyzet tarthatatlanságát. Utána<br />
össze is hívták a Nemzetközi Méter<br />
Bizottságot. Új méter etalont készítettek. A<br />
méterrúd ellen több kifogás merült fel. A<br />
kutatások eredményeképpen 1960-ban egy új<br />
A méter második etalonja<br />
méter meghatározást fogadtak el. Akkor a<br />
Kripton atom meghatározott sugárzásának<br />
hullámhosszával határozták meg a métert. Ezután 1980-ban újabb meghatározást adtak.<br />
Ezzel a folyamatosan fejlõdõ meghatározásokkal azt kívánják elérni, hogy a métert<br />
mindig pontosabban adják meg. Az újabb meghatározásokkal nem hoznak létre újabb méter<br />
egységet, csak a korábbi meghatározást pontosítják.<br />
A méter egységénél kisebb és nagyobb egységekre is szükség van. Ezeket a tízes<br />
rendszernek megfelelõen képezzük.<br />
vagy ezeket visszaszámíthatjuk méterre<br />
1000 m = 1 kilométer (km)<br />
100 m = 1 hektóméter (hm)<br />
0,1 m = 1 deciméter (dm)<br />
0,01 m = 1 centiméter (cm)<br />
0,001 m = 1 milliméter (mm).<br />
0,001 km = 1 m<br />
0,01 hm = 1 m<br />
10 dm = 1 m<br />
100 cm = 1 m<br />
1000 mm = 1 m.<br />
Magyarország már 1873-ban áttért a méter alkalmazására. Azonban még az 1950-es<br />
években is használták a bécsi ölet. Sõt néhány vonatkozásban a mai napig is megmaradt.<br />
A korábbi ölben mért adatokat az<br />
1 öl = 1,8964838 méter<br />
arányszámnak megfelelõen számították át méterre.<br />
A méter mára már az egész világon elterjedt. Azonban még ma is általánosan használatos<br />
az angolszász országokban az angol mértékegység. Ennek felosztása azonos a többi ölrendszerrel.<br />
1 fathon = 6 feet<br />
1 yard = 3 feet<br />
1 foot = 12 inches<br />
1 inch = 12 line.<br />
A leglényegesebb különbség az, hogy az ölet (fathon) a hajózásban használják, a köznapi<br />
életben kevéssé terjed el. E helyett a fele vált általános egységgé.<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
12
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
1 yard= 0,9144 m.<br />
Ezt a pontos értéket egy közös angol amerikai hosszmérési bizottság fogadta el. Ezzel a<br />
yardot is a méterhez kapcsolták. A yard-ot ma is gyakran használják. A hagyomány szerint V.<br />
Henrik angol király kardjának hossza volt 1 yard.<br />
2.2. A TERÜLET EGYSÉGEI<br />
A földmérésben a hosszegységbõl több mértékegységet vezettek le. A terület<br />
mértékegysége is a hosszegységbõl származik. A terület<br />
mértékegysége az 1 m 2 , ami az 1 méter oldalhosszú négyzet<br />
területe.<br />
Négyzetméter, mint<br />
terület egység<br />
Ennek gyakran használt többszöröse az ár és a hektár<br />
Az ár egy 10*10 méter oldalú<br />
négyzet területe:1 ár = 100 m 2<br />
1 hektár = 10 000 m 2 = 100 ár.<br />
A hektár (rövidítéssel:ha) egy 100*100 méter nagyságú terület, tehát körülbelül két<br />
futballpálya nagyságú. A hektár az ár 100 szorosa, innen<br />
adódik a neve is ″hektó″ ár, azaz 100 ár. Hasonlóan<br />
beszélünk négyzetdeciméterrõl, négyzetcentiméterrõl,<br />
négyzetmilliméterrõl is, melyek az egy deciméter, az egy<br />
centiméter, az egy milliméter oldalhosszúságú négyzet<br />
területe. Ezekben a szavakban a méter tört részét kifejezõ<br />
nevek a hosszegységhez tartoznak és nem a terület<br />
egységhez.<br />
Az ár és a hektár<br />
Régebben a terület egységét az öl-rendszerbõl vezették le. Alapegység a négyszögöl volt.<br />
Ez az egy öl oldalhosszúságú négyzet területe, jelölésére a öl formát használták. Szokásos<br />
volt még a kataszteri hold is, mely<br />
1 kataszteri hold = 1600 négyszögöl<br />
1 kh = 1600 öl.<br />
Ez a területegység ma már nem használatos, de régebbi adatokat még manapság is<br />
többször át kell számítani. Ezt a következõképpen tehetjük meg.<br />
1 kh =0.575…ha<br />
1ha = 1.738…kh.<br />
Tehát egy kataszteri hold valamivel több, mint a hektár fele, egy kicsit nagyobb, mint egy<br />
futballpálya.<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
13
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
2.3. SZÖGMÉRÉS EGYSÉGEI<br />
A földmérésben a távolság mellett fontos szerepe van a szögmérésnek. Ezért ismerjük<br />
meg a különbözõ szögegységeket is. A szögnek a távolsággal szemben van természetes<br />
mértékegysége. Ez a teljes kör, az egy fordulat. A<br />
különbözõ osztásoknál ennek meghatározott részét<br />
tekintik egységnek. Szögméréskor lényegében az ív<br />
hosszát határozzuk meg. Egységként a körív<br />
meghatározott részét használjuk. A szög értéke az a<br />
számérték ahányszor az egységívet a mérendõ szögbe<br />
tudjuk helyezni. Természetesen itt is vannak<br />
meghatározott tört egységek is.<br />
Magyarországon a 360-as fok-osztás<br />
használatos. Ebben az egység az, 1 fok, a teljes kör<br />
360-ad része. Ezt tovább osztjuk percre és<br />
másodpercre.<br />
1 teljes kör = 360 o (fok)<br />
1 o (fok) = 60’ (perc)<br />
1’ (perc) = 60” (másodperc).<br />
A másodperc után a kisebb egységeket már tized, század másodpercekben fejezzük ki.<br />
A zsebszámológépeken használatos a fok-osztás olyan változata is, melynél a fokot tized,<br />
század, ezred fokokra osztjuk, tehát a tízes számrendszernek megfelelõen fejezzük ki a fok tört<br />
részeit.<br />
A másik gyakrabban használt osztás az újfok, vagy 400-as grad osztás. Ekkor a teljes<br />
kört 400 részre osztjuk. Ennek tovább osztása a centigrad.<br />
1 teljes kör = 400 g (grad)<br />
1 g (grad) = 100 c (centigrad)<br />
1 c (centigrad) = 100 cc (centi-centigrad).<br />
A szögmérés elve<br />
A kisebb egységeket nevezik röviden cegradnak és cecegradnak is. Magyarországon nem<br />
szokásos egység, de több országban általánosan használt.<br />
Az elektronikus mûszerekben és zsebszámológépeken e két osztástípus közül kell<br />
választani. Elméleti szempontból a földmérésben is kiemelt fontosságú a matematikában<br />
használt analitikus rendszer. Ennek egysége a radián.<br />
1 radián az a szög, melynél a szöghöz tartozó ív hossza megegyezik az ív sugarával.<br />
Ebben a rendszerben a teljes kör 2π radián. Ez nem kerek szám. Emiatt közvetlenül<br />
mérésre nem alkalmas, ilyen osztás nem készíthetõ, mert az osztás nem záródik a teljes kör<br />
kezdõvonásánál. Azonban minden számításnál, ahol nem a szög függvényét használjuk, ebben<br />
az egységbe kell átszámolnunk a szögeket.<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
14
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
Az analitikus szögegység<br />
Gyakorlatban gyakran használjuk az 1 radián fokban, percben, másodpercben kifejezett<br />
értékét.<br />
1 radián = 180/π .= 57,2957… ° (fok)<br />
1 radián = 180*60/π =3437,75…’ (perc)<br />
1 radián = 180*60*60/π = 206264.8… ″ (másodperc).<br />
A számok után írt pontokkal azt kívántuk jelezni, hogy a számot csak bizonyos<br />
élességgel írtuk ki, még további jegyek is vannak, melyeket jelen pillanatban nem tartunk<br />
szükségesnek kiírni. Ez abból adódik, hogy a π értéke végtelen, nem szakaszos tizedes tört.<br />
A gyakorlatban különösen kis szögek használata esetén van szükség ezek ismeretére,<br />
ezért ilyen esetekben fogjuk használni legtöbbször.<br />
2.4. A TÉRKÉP FOGALMA ÉS MÉRETARÁNYA<br />
A térkép a Föld felszínén lévõ természetes és mesterséges tereptárgyak ábrázolása, olyan<br />
formában, hogy az a felhasználó számára szükséges a helyre vonatkozó, és a hellyel<br />
kapcsolatos ismereteket megadja. A térkép általában felülnézetben mutatja be a területet. A<br />
térkép részletességének olyannak kell lenni, hogy az áttekinthetõ, jól olvasható legyen. Az<br />
ábrázolás mérete attól függ, hogy a térképlap mekkora területrõl készült.<br />
A méretarány fejezi ki, hogy ugyanakkora térképlapon mekkora területet lehet<br />
ábrázolni. Általában egy ábrázolásnál méretaránynak azt a számadatot nevezzük, mely kifejezi,<br />
hogy valódi méret és a rajzon lévõ, vagy a modell-méret arányát. Pl. egy Barby-baba mérete 20<br />
cm, a valóságban ez 160 cm magas lánynak felel meg. Így a baba „méretaránya” M = 1:8.<br />
A térképek esetében ezt kissé más módon kell érteni. Ennek oka az, hogy a Föld felszíne<br />
nem sík. Emiatt nem lehet közvetlenül síkon ábrázolni. Térképek esetében nem lehet<br />
változatlan formában értelmezni a méretarányt. A Föld felszínén lévõ pontokat elõször egy sík<br />
felületre (vagy síkba fejthetõ felületre) kell vetíteni és ezután már értelmezhetjük a méretarányt.<br />
A térképek méretarányát úgy értelmezzük, hogy az a térképi hossz és a vetületi hossz<br />
hányadosa.<br />
M<br />
térképihossz vetületihossz<br />
= = 1: = 1:<br />
m<br />
vetületihossz térképihossz<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
15
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
Az M méretarányt mindig 1:m formában írjuk fel, ahol m a méretarányszám. Lényegében<br />
azt fejezi ki, hogy ami a térképen 1 egység, az a valóságban hányszor annyi. Azaz pl. egy<br />
M=1:2000 méretarányú térképen 15.2 mm a valóságban 15.2*2000 mm=30.4 m<br />
A térképek egyik legfontosabb csoportosítása a méretarány szerint történik.<br />
Földmérési térképek méretaránya 1: 1000 és 1 : 2000, kivételesen 1 : 500<br />
méretarányban is<br />
ábrázolunk egyes<br />
részleteket. Az<br />
átnézeti, áttekintõ<br />
térképeket 1 : 4000 és<br />
1 : 10 000 méretarányban<br />
szerkesztjük.<br />
A térképek vízszintes<br />
értelemben tartalmazzák<br />
a határvonalakat,<br />
mûvelési<br />
ágakat, épületeket.<br />
Elsõdleges szerepük<br />
van a tulajdon<br />
nyilvántartásában és<br />
általános mûszaki<br />
szempontból is felhasználhatók.<br />
A földmérési<br />
térképeken csak kivételesen<br />
ábrázoljuk a<br />
magasságot.<br />
Leggyakrabban<br />
csak egyes pontok<br />
magasságát adjuk<br />
meg.<br />
A földmérési térképeket<br />
az ország egész<br />
területére egységes rendszerben készítjük és folyamatosan kiegészítjük a változások<br />
bemérésével.<br />
A topográfiai térképek 1:10 000, 1:25 000, 1:50 000 és 1:100 000 méret-arányban<br />
készülnek. Az egész ország területérõl egységes rendszerben ábrázolják a síkrajzot és a<br />
domborzatrajzot is.<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
16
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
Topográfiai térkép részlete<br />
A térképek méretaránya következtében egyes jellegzetes, de kisméretû építményeket,<br />
tereptárgyakat nem tudunk valós méretüknek megfelelõen a térképen megrajzolni. Ezeket<br />
méretüktõl függetlenül egyezményes jellel ábrázoljuk. A jeleket és magyarázatukat külön<br />
jelkulcsi leírásban adják meg. A jelkulcs a topográfiai térképeken azonos így a legfontosabb<br />
jeleket könnyen megtanulhatjuk. A topográfiai térképek az ábrázolt terület jellegét adják<br />
vissza.<br />
A topográfiai térképek közül az 1:10 000 és 1:25 000 méretarányúak eredeti felmérés<br />
alapján készültek. Az ennél kisebb méretarányúak már levezetett térképek, melyek a már<br />
elkészült nagyobb méretarányú térképek kicsinyítésével jönnek létre. Természetesen a<br />
kicsinyítés után azokat át kell tervezni, újra kell alkotni, hogy a terület jellegzetességét és<br />
tulajdonságait adjuk vissza.<br />
Földrajzi térképeknek nevezzük az eddigieknél kisebb méretarányú térképeket. Ezek<br />
igen változatos formában és nagyon sokféle célra készülnek. Gondoljunk csak az általános<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
17
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
iskolában megismert atlaszunkra. Abban találkoztunk domborzatot, gazdaságot, közigazgatást<br />
ábrázoló térképekkel. Találkozhatunk ezen kívül más szempontok szerint készített térképekkel<br />
is. Ezekben is nagyon változatosak. Az egyik térkép csak egy ország részét ábrázolja, a másik<br />
már a teljes országot, még vannak földrészeket, az egész világot (Földet) bemutató térképek is<br />
(lenti ábra). Ma már térképek készülnek a Holdról is. Talán ezek esetében helyesebb lenne a<br />
Holdrajzi térképekrõl beszélni.<br />
Befejezésül a térképek igen sokféle formában, sokféle ábrázolásban jelennek meg. Ma<br />
már gyakori, hogy a térképek nem papírlapon jelennek meg, hanem digitális formában,<br />
képernyõn szemléljük. Ezeket ugyanúgy térképnek kell tekinteni, mint a hagyományos<br />
térképeket. A digitális térképek méretaránya változtatható, a képernyõn kicsinyíthetjük és<br />
nagyíthatjuk. Ezzel változtatjuk a térkép méretarányát. A digitális térképeknek ezek szerint<br />
nincs meghatározott méretaránya. A méretarányt ebben az esetben a térképi tartalomhoz<br />
kötjük. Ezt úgy értjük, hogy a digitális térkép méretaránya az alapméretarány, mely mellett<br />
történt a térkép szerkesztése és tartalmának meghatározása.<br />
A térképek méretaránya következtében egyes jellegzetes, de kisméretû építményeket,<br />
tereptárgyakat nem tudunk valós méretüknek megfelelõen a térképen megrajzolni. Ezeket<br />
méretüktõl függetlenül egyezményes jellel ábrázoljuk. A jeleket és magyarázatukat külön<br />
jelkulcsi leírásban adják meg. A jelkulcs a topográfiai térképeken azonos így a legfontosabb<br />
jeleket könnyen megtanulhatjuk. A topográfiai térképek az ábrázolt terület jellegét adják<br />
vissza.<br />
2.5. TOVÁBBI TÉRKÉPI FOGALMAK, ÉS TÉRKÉPFAJTÁK<br />
Térképi alapfogalmak<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
18
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
2.5.1. Analóg és digitális térkép<br />
Az „analóg” térkép fogalmát a közelmúltban (a ’90-es években) vezették be, jóllehet<br />
az azt megelõzõen készült valamennyi térképre igaz az, hogy a terepi valóság hasonló (analóg)<br />
megfelelõje a térképi rajz. Csakhogy korábban nem kellett szembeállítani más formájú<br />
(formátumú) termékkel, ezért egyszerûen csak térképrõl beszéltünk. Ma gyakran (bár nem<br />
kizárólag) a térkép digitális változatával találkozunk. Ezért indokolt a korábbiakban készített<br />
térképrajzokat hagyományos vagy analóg térképnek nevezni.<br />
A vetületi rendszerekhez és az aktuálisan alkalmazott mértékegységhez igazodóan<br />
alakították ki a térképrendszereket, amelyeknek egysége a térképszelvény.<br />
A térképszelvénynek van egy kerete, amelyen belül található az ún. térképi tartalom (az<br />
ábrázolandó térképi elemek, objektumok), míg a kereten kívül bizonyos tájékoztató feliratok<br />
vagy rajzok (pl. ún. gyámrajz) szerepelnek. Ilyen felirat pl. a méretarány, a vetületi rendszer, a<br />
magassági ábrázolás vonatkozásai rendszere (alapszintje), a település (igazgatási egység, illetve<br />
alegység) neve, a szelvény, és a csatlakozó szelvények száma, stb.<br />
A térképszelvények egymáshoz való viszonyát (elhelyezkedését) a számozásuk adja meg,<br />
amely igazodik a térképrendszerhez. Létezik országos és településenkénti szelvényszám(ozás)<br />
is.<br />
A felhasználás szempontjai sokféle térkép elõállítását igényelték napjainkig. A<br />
nagyméretarányú kategóriába a következõként csoportosíthatók.<br />
1. táblázat: A térképek csoportosítása<br />
Térképek Vetületi rendszer Méretarányok<br />
Földmérési alaptérképek VNR, STR, BOV, 1:1000, 1:1440, 1:2000,<br />
HÉR, HKR, HDR, 1:2880, 1:4000<br />
újabban: EOV<br />
Földmérési átnézeti<br />
1:4000, 1:10 000<br />
térképek<br />
Megjegyzések:<br />
VNR= Vetület nélküli rendszer<br />
STR=Sztereografikus vetületi rendszer<br />
HÉR, HKR, HDR= hengervetületi rendszerek<br />
BOV= Budapesti önálló vetületi rendszer<br />
EOV= Egységes Országos Vetületi rendszer.<br />
AZ EOV-hez tartozó térképrendszer az EOTR (Egységes Országos Térkép Rendszer).<br />
(Lásd még az EOTR térképszelvények táblázatát a 4.31 pontban!)<br />
Megemlítendõ még, hogy léteznek ún. fototérképek, melyek legtöbbször a fenti térképek<br />
megrajzolásához (szerkesztéséhez) alapul szolgáló tónusos felvételek (légifényképek vagy<br />
ûrfelvételek) megfelelõ kidolgozásai.<br />
A földmérési alaptérképek elsõsorban ún. síkrajzi értelemben (vízszintes vetületben)<br />
szemléltetik a terepi állapotot, de léteznek a magasságot is (többnyire ún. szintvonalakkal)<br />
ábrázoló térképek is.<br />
A térképek az ábrázolás szemléletességének fokozására különféle vonaltípusokat<br />
(folytonos, szaggatott, pontvonal, stb.) és vastagságokat, valamint felirattípusokat<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
19
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
alkalmaznak. A földmérési térképek síkrajzát (vízszintes értelmû) tartalmazó analóg változatai<br />
általában fekete színben készülnek, az egyéb térképekre több (de korlátos számú) szín a<br />
jellemzõ.<br />
Egyes térkép tartalmát képezõ részletek – a kicsinyítés mértékébõl adódóan – nem<br />
ábrázolhatók alaprajz-szerûen, jelentõségük azonban fontos, hogy kifejezzék azt, amit<br />
jelentenek a térképi tartalom vonatkozásában. Ezeket ún. „jelkulcs”-i jelekkel („miniatûr”<br />
rajzokkal=szimbólumokkal) ábrázolják.<br />
A korábbiakban készült – általában papíralapú – analóg térképeknek többféle hátránya<br />
vált ismertté a közelmúltig:<br />
œ<br />
œ<br />
œ<br />
œ<br />
Méretaránya kötött, ami az ábrázolandó részletek számát korlátozza<br />
Tartalma „merev”, elõre elhatározott, bõvíteni ugyan elvileg lehet (amíg az olvashatóságot<br />
nem rontja), de szûkíteni nem volt lehetõség (csak, ha új rajzot készítettünk belõle).<br />
Bár alapja lehet a különféle témájú térképi ábrázolásoknak, de önmagában korlátos<br />
információkkal bír, ami a fekete szín és a vonaltípusok, egyezményes jelek által<br />
kifejezhetõ, azon túl alig árul el további információkat.<br />
Pontosság vonatkozásában pedig még annál is szerényebb, mint az eredeti adatnyerésbõl<br />
számíthatnánk rá, mert a térképezés szerkesztési és a kirajzolás ábrázolási elhanyagolásai,<br />
pontatlanságai rontják az értékét. Mindazonáltal sokáig nagyon jól kielégítette a térbeli<br />
ábrázolással kapcsolatos igényeket.<br />
A térképek számítógépes programokkal kezelhetõ változata - közelítõ meghatározás<br />
szerint - a digitális térkép<br />
A térképek analóg megjelenítésre a digitális térképek használata mellett is szükség van,<br />
ezért az analóg térképek ismerete és kezelése továbbra is fontos.<br />
A földhivatali adat- és térképtárakban közigazgatási egységenként (település szerint),<br />
azon belül közigazgatási alegységenként (korábban úgy neveztük: nyilvántartási egységenként,<br />
ma pedig ismét: fekvés szerint) tárolják a térképeket, valamint a sajátos célú és hatósági<br />
földmérési munkák keretén belül készült egyéb munkarészeket.<br />
Az egyes települések térképnyomatait, asztralon vagy mérettartó fóliára készült nyomdai<br />
példányait valamint a felmérés eredeti, ún. „alubetétes” térképeit a külön, megyei<br />
földhivatalokban tárolják.<br />
2.5.2. A nagyméretarányú térképek<br />
Az állami földmérési alaptérkép (a továbbiakban: alaptérkép) az egységes országos<br />
térképrendszerben (EOTR-ben) készült olyan nagy méretarányú térkép, amely állami<br />
alapadatként tartalmazza a közigazgatási határokat, a földrészleteket, azok határvonalait,<br />
helyrajzi számait és egyéb azonosítóit, mûvelési ágait, a mûvelés alól kivett területeket, a<br />
földrészleteken lévõ épületeket és a névrajzot. Tartalmazza továbbá a szakmai szabályzatokban<br />
foglalt módon a különféle építményeket és létesítményeket. Az alaptérképhez a földrészletek<br />
területi adatait tartalmazó területjegyzék tartozik. Nem az egységes országos<br />
térképrendszerben készült földmérési alaptérképeket is - az új alaptérkép elkészültéig - állami<br />
földmérési alaptérképnek kell tekinteni.<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
20
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
Az alaptérképet településenként (község, város, fõvárosi kerület) kell készíteni. Az<br />
alaptérkép kivételesen - a megyei földhivatal hozzájárulásával - fekvésenként (belterület vagy<br />
külterület) is készíthetõ. Az alaptérképet ma már úgy kell készíteni, hogy az alkalmas legyen -<br />
szabványban és szakmai szabályzatban meghatározott pontossággal - számítógépes térképi<br />
adatbázisban való kezelésre.<br />
Az alaptérképet úgy kell elkészíteni, hogy az ingatlan-nyilvántartás igényeinek teljes körû<br />
kielégítése mellett a hatósági feladatok, a nemzetgazdaság, továbbá a honvédelem általános<br />
igényeinek is megfeleljen. Az alaptérkép az ingatlan-nyilvántartásnak kötelezõ alapja.<br />
Az EOTR alaptérkép szelvény-rendszere belterületen 1:1000 vagy 1:2000, külterületen<br />
1:1000, 1: 2000 vagy 1: 4000. Az alaptérkép átnézeti térképének méretaránya - a belterület,<br />
illetve a belterület és a külterület együttes ábrázolása esetében - 1: 4000 (kivételesen 1: 5000),<br />
a külterület ábrázolásakor 1: 10 000.<br />
A forgalomba adott digitális alaptérképet - a forgalomba adáskori állapotnak megfelelõen<br />
- hagyományos adathordozón (papír, fólia) is meg kell jeleníteni, és azt a megfelelõ<br />
számítógépes adathordozóval együtt változatlan tartalommal meg kell õrizni. Az alaptérkép<br />
szabványban, illetve szakmai szabályzatokban elõirt módon tartalmazza az állami alapadatokat.<br />
A térképi változásokat az alaptérkép egy kiemelt példányán, a nyilvántartási térképen<br />
kell átvezetni. Ez szolgál ingatlan-nyilvántartási térképként is. Ha az alaptérkép számítógépes<br />
adatállományként áll rendelkezésre (digitális alaptérkép), ezt a térképet kell nyilvántartási<br />
térképnek tekinteni.<br />
Hazai térképállományunk igen változatos képet mutat: hatféle vetületi rendszerben,<br />
különféle alapfelületen, eltérõ alapponthálózatra támaszkodó, öles, illetve méteres<br />
szelvényezésû, 1:2880, 1:1000, 1:2000, 1:4000 méretarányú térképek alkotják<br />
nagyméretarányú térképeinket.<br />
Egy részük a múlt század végi grafikus, mérõasztalos felmérés eredménye, némi tartalmi<br />
felfrissítéssel (pl. átrajzolással, irodai adategyeztetés, esetleg helyszínelés eredményeként; vagy<br />
térképhelyesbítés, illetve térképfelújítás teremtette meg aktualitásukat).<br />
Az 1920-as évektõl nagy számban készültek térképek metrikus méretarányokban, a '60-<br />
as években geodéziai (másként: terepi) újfelméréssel. Ezek egy részét is felújították a '70-es<br />
években.<br />
Az 1972-ben bevezetett Egységes Országos Vetületi (EOV) rendszer alapjain az<br />
Egységes Országos Térkép Rendszerben (EOTR-ben) 1975-tõl kezdõdött újfelmérések<br />
részben analóg fotogrammetriai módszerrel (sztereo-fotogrammetriával) részben terepi (földi)<br />
újfelmérés, ritkábban numerikus fotogrammetrai felmérés módszerével készültek.<br />
Megemlíthetõ még az ún. áttérképezés módszere, amely során a megfelelõ mûszaki<br />
alapokkal rendelkezõ, de nem EOTR-ben rendelkezésre álló térképeket az EOTR<br />
szelvényhálózatnak megfelelõen dolgoztak át (digitalizálással, grafikus átvétellel, vagy<br />
újraszerkesztéssel).<br />
Hazánkban a nagyméretarányban több korábbi kísérleti jellegû - bár tanulságos - munka<br />
után, csak a '90-es évek elején vált jelentõsebbé a számítógéppel segített térképkészítés a<br />
térképszerkesztõ szoftverek (pl. AutoCAD, ITR) megjelenésével.<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
21
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
2.5.3. Földmérési alap- és átnézeti térképek, a Nyilvántartási térkép<br />
Földmérési alaptérképek vízszintes értelemben tartalmazzák a határvonalakat, mûvelési<br />
ágakat, épületeket. Elsõdleges szerepük van a tulajdon nyilvántartásában és általános mûszaki<br />
szempontból is felhasználhatók.<br />
A földmérési térképeken csak kivételesen ábrázoljuk a magasságot. Leggyakrabban csak<br />
egyes pontok magasságát adjuk meg. A földmérési térképeket ma már az ország egész<br />
területére egységes rendszerben készítjük és folyamatosan kiegészítjük a változások<br />
bemérésével.<br />
A földmérési alaptérképek a térképi tartalom „sûrûségéhez” és az elvárt ábrázolási<br />
pontossághoz igazodva különböznek: belterületi és külterületi jelleg szerint, ezen belül az<br />
elõállítás idõszakában jellemzõ térképrendszerhez igazodva is.<br />
A belterületi alaptérképek így 1: 1000, 1: 2000 (korábbi idõkbõl származóan 1: 2880)<br />
méretarányban ábrázolják a terepi valóságot. A volt zártkertek (ma: különleges külterületek)<br />
alaptérképei ugyancsak ezekben a méretarányokban készültek (kivételesen 1: 4000 ma-ban).<br />
A belterületi átnézeti térképek – az EOTR szerint – 1: 4000 méretarányban ábrázolják a<br />
fontosabb belterületi tartalmat.<br />
Az EOTR esetében ugyanezek a külterületi alaptérképek is, de egyes „sûrûbb” területek<br />
1:2000 (a korábbiak 1: 2880) méretarányú térképei is lehetnek külterületi alaptérképek.<br />
A külterületi átnézeti térképek minden esetben 1: 10 000 méretarányban készítendõk. A<br />
digitális térképeknek – mint említettük – nincs merev méretarányuk, de az adatok elõállítási<br />
pontossága befolyásolja az analóg megjelenítés érdemi méretarányát és az adatok felhasználási<br />
körét.<br />
A földmérési alaptérképek egy jó minõségû (erre a célra „kinevezett”) másolati példánya<br />
a térképi változások folyamatos követésére szolgáló Nyilvántartási térkép, mely az ingatlannyilvántartás<br />
térképi alapja (ingatlan-nyilvántartási térképe) is. (Az ingatlan-nyilvántartásban<br />
az ún. egyéb önálló ingatlanokról M= 1:100 méretarányú alaprajzok készülnek, mivel azok a<br />
Nyilvántartási térképen nem lennének feltüntethetõk.)<br />
Megjegyzendõ, hogy korábban azt a térképet, amely a nyilvántartási célokat kielégítette,<br />
ma már meghonosodott idegen szóval: kataszteri térképeknek nevezték. A terepi munkákhoz<br />
korábban készült még ún. (kezdetben: színes) birtokvázlat is, mely a nyilvántartási<br />
térképszelvény • részre összehajtható, kemény papírra kasírozott (ragasztott) példánya<br />
(kasírozott térképnek is szokták nevezni).<br />
A földmérési alaptérkép ábrázolja a részletes felmérés során méréssel meghatározott<br />
tereptárgyakat. Az alaptérkép tartalmát a készítésekor érvényben lévõ elõírások, szabályzatok<br />
határozzák meg. Ezek szabályozzák, hogy az alaptérkép milyen adatokat tartalmaz és azokat<br />
milyen módon jelenítsék meg.<br />
Az ábrázolás formája a térkép fejlõdésével folyamatosan változott. A múlt században a<br />
térképek - a felmérés módszerének megfelelõen - csak grafikus ábrázolásukban õrizték az<br />
adatokat. Tehát egyetlen lehetõség volt a térképrõl lemért adatok, távolságok, területek<br />
kezelése. A térképeket általában papírra készítették.<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
22
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
A század eleje óta - egyre több esetben - a térképi adatokat már számszerû numerikus<br />
adatok is õrizték. Ez fejlõdött tovább, amikor a számszerû adatok fontosabbá váltak, mint a<br />
térképi ábrázolás. Ez a várostérképek esetén már általánossá vált.<br />
A digitális technológia elterjedése ezt fejlesztette tovább azzal, hogy a térképi adatok<br />
már elsõdlegesen digitális formában szerepelnek.<br />
2.5.4. Földmérési alaptérkép megjelenítése<br />
2.5.4.1. Térképi vonalak<br />
A megjelenítés alapvetõ formája, amikor a térképi adathalmazt hagyományos szerkezetû<br />
EOTR térképen jelenítjük meg.<br />
A térképlapokon folytonos vonallal rajzolják ki a térképlap keretvonalait, földrészletek<br />
határvonalait, épületek talajszintet metszõ vonalait, építmények határvonalát, hidakat, vasutak<br />
tengelyvonalát, távvezetékek nyomvonalát, folyók, csatornák partvonalát, külterületen a<br />
burkolt utak szélét.<br />
Pontozott vonallal rajzoljuk ki az alrészletek határvonalait, árkok, utak, nyiladékok<br />
határvonalait, nem burkolt utak szélét, szegélyárkokat, járdaburkolatokat és egyéb<br />
szegélyvonalakat, töltések, bevágások láb és koronavonalait, mûemlékromok határvonalait,<br />
védett fasorokat.<br />
Szaggatott vonallal ábrázoljuk a földalatti létesítmények határvonalait, vezetékek<br />
nyomvonalát, terepszintre levetített épület falsíkokat, védett területek határvonalát,<br />
természetben nem látható jogi-elméleti határvonalakat.<br />
A térképen egyes alapterülettel nem ábrázolható pontszerû tereptárgyakat jelkulcs-csal<br />
rajzoljuk ki, pl. kutakat, szobrokat, kereszteket stb.<br />
2.5.4.2. Megírások az alaptérképen<br />
2.5.4.2.1. Kereten kívüli megírások<br />
Kereten kívül írjuk meg az északi keretvonal fölött a térkép vetületét, magassági<br />
alapszintet, méretarányt. Az M=1:2000 és 1:1000 méretarányú térképeknél megírjuk a község<br />
nevét, csatlakozószelvény számát és községi sorszámát. Itt kerül megírásra az ábrázolt fekvése<br />
neve (belterület, külterület zártkert) is.<br />
A déli keretvonal alatt írjuk meg a tulajdonos, az állami földmérés megnevezését, a<br />
térképlap országos szelvényszámát és településen belüli sorszámát, csatlakozó szelvények<br />
számát, a technológiára vonatkozó adatokat. A terepmunka lezárásának idõpontját, digitális<br />
átalakítás esetén az eredeti felmérés idõpontját.<br />
Megírjuk az észak-keleti és délnyugati sarokpont koordinátáit.<br />
Az 1 : 4 000 méretarányú térképeknél a déli keretvonal alatt 4 kis rajzot helyezünk el,<br />
ezeket a gyámrajzoknak nevezzük.<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
23
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
Az elsõ gyámrajz a közigazgatási egységek határát mutatja. A második gyámrajz a<br />
településen belüli fekvéshatár vonalakat, a belterület és külterület határát jelzi. A harmadik<br />
gyámrajz a domborzat ábrázolásával kapcsolatos adatokat tartalmazza. A negyedik gyámrajz a<br />
szelvényszámot és a csatlakozó szelvényszámokat tartalmazza.<br />
2.5.4.2.2. Szelvénykereten belüli megírások<br />
A térképen a megírásokat úgy kell elhelyezni, hogy azok ne fedjenek térképi elemeket,<br />
azokat ne keresztezzék, és hovatartozásuk egyértelmû legyen. A mûvelési ágakat betûvel,<br />
illetve jelkulccsal jelöljük. Megírjuk az utcák nevét, házszámot. Megírjuk az egyes<br />
földrészletek helyrajzi számát.<br />
A közigazgatási helyneveket mindig a hivatalos helységnévtár alapján írjuk meg. A<br />
dûlõk, településrészek nevét a közhasználatnak megfelelõen írjuk meg. Megírjuk a patakok,<br />
folyók, csatornák nevét. Több szelvényre átnyúló területek nevét minden szelvényen megírjuk.<br />
A mûvelés alól kivett területeket, ha van nevük meg kell írni, ha nincs, akkor a rendeltetésüket<br />
írjuk meg: arborétum, játszótér stb.<br />
Vasútállomás, kikötõk nevét akkor írjuk meg, ha nem egyezik a település neveivel. A<br />
közúti, vízügyi, hírközlési létesítmények nevét a közhasználatnak megfelelõen írjuk meg, ezt a<br />
helyi önkormányzattal egyeztetni kell. Megírjuk az üzemek, középületek és egyéb<br />
tájékoztató jellegû építmények megnevezését és rendeltetését.<br />
A térképen szükség esetén rövidítéseket is alkalmazunk. Ezeket a rövidítések jegyzéke<br />
foglalja össze.<br />
2.6. A FELMÉRÉSEK CÉLJA, FELADATA, FÕBB FOGALMAI<br />
A felmérések célja, hogy az ország területén fekvõ mesterséges és természetes felszíni és<br />
felszín közeli alakzatokat alakhûen, esetenként generalizálással ábrázoljuk nagyméretarányú<br />
térképeinken. A felmérések során a valóságos birtokhatárokat, a földrészletek határvonalát<br />
határozzuk meg. A felmérések során készülõ térképeken a tereptárgyakat és minden más<br />
ábrázolt létesítményt kölcsönös kapcsolatukkal és azokat kifejezõ tartalmi részletekkel<br />
ábrázoljuk. Ma már a térképeket nemcsak a hagyományos formában kell létrehozni, hanem<br />
digitális adatállományként is.<br />
A földmérési térkép alapot szolgáltat az önkormányzati, közmû, közlekedési, vízügyi és<br />
más szakmai nyilvántartások felfektetéséhez. Ez a térkép - mint digitális adatállomány - alapot<br />
ad a nagyméretarányú térképi, helyhez kötött információ-tartalmú, ún. térinformatikai<br />
rendszerek számára. A részletes felmérés során ehhez az adatállományhoz biztosítottunk<br />
szabályzatokban meghatározott pontosságú, minõségû alapadatokat.<br />
A felmérés során egy idõszak alatt csak a városok, községek egy kisebb csoportját<br />
tudjuk felmérni. Az ország egész területére vonatkozóan ez az adatállomány, vagyis a<br />
térképrendszer csak sok év alatt hozható létre. Ezalatt változhat a technológia, a felmérések<br />
módszere, és változik a követelményrendszer is, amit a felhasználók támasztanak a<br />
nagyméretarányú térképi adatokkal szemben.<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
24
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
A felmérések során a felméréskori adatigényeket, az adatszükségleteket és az adatok<br />
minõségét (pontosságát, stb.) kell figyelembe venni. Ezeket a változó igényeknek megfelelõ<br />
követelményeket a felmérési szabályzatok meghatározzák. A felméréseket ezeknek a<br />
szabályzatoknak és utasításoknak megfelelõen kell végezni.<br />
A részletmérés során határozzuk meg a területen fekvõ természetes és mesterséges<br />
tereptárgyakat. A felmérendõ tereptárgyakat alakjelzõ pontjaikkal határozzuk meg. Tehát a<br />
részletmérés során mindig pontokat mérünk be, de természetesen a mérés során rögzíteni kell a<br />
pontok közötti kapcsolatokat is, azaz meg kell adnunk azt is, hogy melyek az épület<br />
sarokpontjai, melyek az utcák, járdák pontjai, villanyoszlopok, aknák helyei. Tehát a<br />
részletpontok geometriai adatai mellett rögzítenünk kell még szöveges és más számszerû<br />
adatokat is rajzban, vagy szavakban, kódokkal.<br />
2.6.1. Az alaptérképpel összefüggõ területi fogalmak<br />
Az alaptérképpel kapcsolatos fontosabb fogalmak a következõkben foglalhatók össze.<br />
Közigazgatási egység: Az állam, a megyék és az egyes települések területe.<br />
Határvonaluk kiemelt fontosságú a térképeken. Különösen fontos a település, mert a megye és<br />
az államhatár határvonala is településhatár. A településhatár közrefogja a település teljes<br />
területét, azaz a lakott helyeket és a mezõgazdasági termelés színhelyét is.<br />
Közigazgatási alegységek: A településen belüli, elkülönült szerepû területek, mint a<br />
belterület és a külterület. Együttesen: nyilvántartási egységeknek, más szóvak fekvéseknek is<br />
nevezik õket. Ezek: a belterület, a külterület és a különleges külterület.<br />
Belterület: A településnek az állandó jellegû lakóépületekkel, középületekkel<br />
közterekkel, stb. borított része, amelynek határát az illetékes önkormányzat belterületként<br />
tartja nyilván. Egy településen nemcsak egy belterület létezhet. Ilyenkor: központi és egyéb<br />
belterületekrõl beszélünk.<br />
Külterület: A településnek a belterületen kívül esõ része, melyen általában mezõ- vagy<br />
erdõgazdasági mûvelést (termelést) folytatnak.<br />
Különleges külterület (régebben zártkert): a külterületnek az az összefüggõ része,<br />
amelyen elsõsorban mezõ- vagy erdõgazdasági mûvelést folytatnak, de a parcellák mérete<br />
általában a belterülethez hasonlóan kicsi (ritkán több, mint 1000 m 2 ), beépítettsége (lakó- és<br />
üdülõépületekkel) is nagyobb a külterület egyéb részeinél, gyakran a belterület mellett (mint<br />
fejlesztésre alkalmas terület) helyezkednek el. Lehet egy településen több zártkert-jellegû<br />
terület is.<br />
Közterület: állami vagy önkormányzati tulajdonban levõ (többnyire vonalasan elnyúló)<br />
terület, amely a nem közterületi ingatlanok megközelítését teszi lehetõvé. Általában a<br />
közmûvek is ezeken a területeken helyezkednek el.<br />
Földrészlet: a település azon természetben összefüggõ része, amelyet nem szakít meg<br />
településhatár vagy fekvéshatár, illetve közterülethatár és amelynek tulajdoni viszonyai<br />
azonosak. Azonos az építésügyi szakterület által használt „telek”, vagy a köznyelvben használt<br />
„parcella” fogalommal. E fogalom alól két kivétel van: a közterületi földrészletek és az építési<br />
telkek. Ezeket külön-külön földrészletként kell kezelni.<br />
Építési telek: az építésügyi szabályok szerint kialakított, közterületrõl megközelíthetõ és<br />
beépíthetõ földrészlet. Szinonimája: a házhely.<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
25
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
R1: A közigazgatási egységek és alegységek jellegzetes határpontjai, valamint a belterületi<br />
földrészletek közterülettel érintkezõ valamennyi határpontja. Ezeket állandó módon,<br />
szabatosan kell megjelölni. Az ebbe a rendbe tartozó részletpontok azonosíthatóságát a<br />
4. táblázat R1 sora szerinti középhibával kell biztosítani.<br />
R2: A közigazgatási egységek és alegységek, valamint a belterületi földrészletek elõbb fel<br />
nem sorolt határpontjai, a külterületi földrészletek állandó módon megjelölt<br />
határpontjai, továbbá az épületeknek, építményeknek és a vezetékek felszíni<br />
létesítményeinek a jelen rendûség szerint azonosítható töréspontjai. Az<br />
azonosíthatóságot a 4. táblázat R2 sora szerinti középhibával kell biztosítani.<br />
R3: A külterületi földrészletek elõzõekben fel nem sorolt határpontjai, az épületeknek,<br />
építményeknek és a vezetékek felszíni létesítményeinek minden további töréspontja,<br />
valamint a közlekedési és vízügyi létesítményeknek, függõpályáknak és mûtárgyaiknak<br />
a jelen rendûség szerint azonosítható töréspontjai. A részletpontok azonosíthatóságát a<br />
4. táblázat R3 sora szerinti középhibával kell biztosítani.<br />
R4: Azon részletpontok mindegyike, amelyek az elõzõ három rendbe nem sorolhatók be és<br />
nem tartoznak az R5 rendbe. Ilyenek például a melléképületek sarokpontjai,<br />
alrészlethatárok pontjai és a különféle létesítmények elõzõ rendûségekbe nem sorolható<br />
töréspontjai (pl. árok, töltés). A részletpontok azonosíthatósága a 4. táblázat R4 sora<br />
szerint alakul.<br />
R5: A termõföld-minõségi osztályok határának pontjai, térségi jellegû területek határpontjai<br />
és a geokód pontok. Az azonosíthatóság ± 2 m, független a tûrési osztályoktól.<br />
2.6.3. A tereptárgyak térbeli kiterjedése<br />
A bemérendõ tereptárgyak lehetnek pontszerûek, vonalszerûek és felület jellegûek.<br />
Pontszerûek azok, melyeknek a térbeli kiterjedésüket a térképi ábrázolásnál<br />
elhanyagoljuk és így ezeket csak egy pontjukkal (általában középpontjukkal) mérjük be.<br />
Ilyenek az alappontok, kutak, villanyoszlopok, jelzõtáblák, keresztek. Ezeket csak<br />
egyezményes jellel tudjuk ábrázolni a térképen. Ezeket a jeleket nevezzük jelkulcsnak.<br />
Vonalszerûek azok, melyeket egy-egy vonallal ábrázolunk. Ezek leggyakrabban vasutak,<br />
támfalak, kerítések, villanyvezetékek és más közmûvezetékek. Ezeket a vonalakat<br />
töréspontjaikkal mérjük be és a térképen különféle mintázatú (folyamatos vagy szaggatott,<br />
pontvonal, stb.) és vastagságú vonalakkal ábrázoljuk.<br />
Felület jellegûek azok, melyek már ábrázolhatók méretüknek megfelelõen, vízszintes<br />
vetületükkel. Ide tartoznak az épületek, templomok erdõterületek, tavak, úttestek, kertek és<br />
más mezõgazdasági mûvelésû területek. Az ilyen létesítmények határvonalának töréspontjait<br />
mérjük be.<br />
A térképen gyakran ábrázolunk olyan határvonalat, melyek a természetben gyakran alig<br />
láthatók, nehezen megállapíthatók, sõt gyakran egyáltalán nem láthatók (jogi határvonalak).<br />
Sokszor ilyenek a különbözõ tulajdonosok területének (különösen: mezõgazdasági területek<br />
esetén) határvonalai, amikor azok nem esnek egybe utakkal. Ezeket a határvonalakat régebbi<br />
térképek alapján ábrázoljuk.<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
27
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
A határvonalak töréspontjainak terepi azonosítását elhatárolásnak nevezzük. Ezt mindig<br />
egy nagy gyakorlatú földmérõnek kell végezni. Ezeket a határpontokat a mérés idejére<br />
cövekkel és festéssel jelöljük meg, a tulajdonosokkal egyetértésben.<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
28
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
3. FÖLDMÉRÉSI ÉS TÉRKÉPÉSZETI ALAPADATOK ÉS<br />
INTÉZMÉNYRENDSZER<br />
3.1. FÖLDMÉRÉSI ÉS TÉRKÉPÉSZETI ALAPFELADATOK<br />
A földmérés és térképészet az állam feladatává tett olyan közhasznot szolgáló<br />
tevékenység, amely a Föld felszínét (illetve felszín alatti létesítmények) meghatározott tartalmi<br />
és pontossági követelményeknek megfelelõen valósághû ábrázolását eredményezi: mûszaki,<br />
jogi, igazgatási, kulturális és tudományos szükségletek kielégítése céljából. A feladatok<br />
végrehajtásában a legkülönfélébb igények és érdekek kielégítésére specializálódtak a vállalatok,<br />
szervek és intézmények országos tevékenységi körû egységektõl helyi kis bázisokig. A<br />
földmérési és térképészeti tevékenység az állampolgárok és különféle intézmények széles körét<br />
érinti. E tevékenység törvényi szintû szabályozására az 1996. évi LXXVI. (76.) sz. törvényben<br />
(röviden: Fttv.) került sor.<br />
3.1.1. Állami alapmunkák és sajátos célú földmérési tevékenység<br />
Mindenekelõtt szükséges tisztázni az állami alapmunkák fogalmát.<br />
a.) Azokat a földmérési és térképészeti feladatokat, amelyek megoldása az egész<br />
nemzetgazdaság érdeke (így államérdek), az állam és intézményei hajtják végre, illetve<br />
gondoskodnak a végrehajtásukról. Ilyenek: az országhatárral kapcsolatos mérési feladatok,<br />
az országos vízszintes és magassági alappont-hálózat létrehozásával és fenntartásával<br />
kapcsolatos feladatok, a földmérési topográfiai és a nagyméretarányú állami földmérési<br />
alaptérképek elõállításával kapcsolatos munkálatok, stb. Ezeket mindenkor az állam<br />
finanszírozta és gondoskodik a munka eredményének (alapponthálózat, alaptérképek)<br />
megfelelõ színvonalon történõ karbantartásáról, melyek meghatározóak a további adatok<br />
elõállítása szempontjából.<br />
b.) A nem említett összes egyéb földmérési és térképészeti tevékenységet összefoglalóan:<br />
sajátos célú földmérési munkának nevezzük.<br />
Az állami alapfeladatok körébe nem tartozó, különbözõ mûszaki célok megvalósítása<br />
érdekében végzett földmérési és térképészeti munkákat szinte lehetetlen tételesen felsorolni.<br />
Ebbe a körbe tartozik tehát mindazon földmérõ munka, ami nem sorolható az állami<br />
alapfeladatok körébe. A sajátos célú földmérési munkák magukba foglalják: a telek<br />
megosztásokat, parcellázásokat a kisajátítás földmérési munkáit, a különbözõ beruházások<br />
földmérési munkáit, közmûnyilvántartás geodéziai munkáit, az út-, vasút-, vízügy-, az erdészet<br />
földmérési munkáit, illetve az egyéb ún. mérnökgeodéziai munkákat - hogy csak a<br />
jelentõsebbeket emeljük ki.<br />
Az állami alapmunkák során keletkezett adatokat és az elkészített térképeket azok<br />
vizsgálatát, minõsítését és állami átvételét követõen földmérési és térképészeti állami<br />
alapadatként kell kezelni.<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
29
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
Állami alapadatnak a hitelességét és változásvezetését az állam jogszabályban biztosítja,<br />
ellentétben az egyéb alapadatokkal, melyek karbantartását állami költségen nem biztosítják.<br />
Alapértelmezetten állami alapadatnak szoktuk tekinteni a földmérési alaptérkép tartalmát, mely<br />
az alappontok, a határok és az épületek, építmények ábrázolásából tevõdik össze. Ezen<br />
túlmenõen nem csak a végtermék, hanem minden egyéb közbensõ munkarész is az „állami<br />
alapadat”-ok körébe tartozik. Így az állami alapmunkák során keletkezett mérési és számítási<br />
adatokat, az elkészített térképeket, azok vizsgálatát, minõsítését és állami átvételét tanúsító<br />
jegyzõkönyveket földmérési és térképészeti állami alapadatként kell kezelni. A sajátos célú<br />
földmérési és térképészeti tevékenység során keletkezett adatok és térképek állami átvételi<br />
vizsgálat alapján kapott minõségi tanúsítást követõen válhatnak állami alapadattá.<br />
Az alapadatok mindazok az alaptérkép-készítéshez kötõdõ adatok, melyek nem<br />
tartoznak az állami alapadatok kategóriájába, de a térképi tartalom szempontjából alapadat<br />
jelleggel bírnak. Ezek elõállítását nem az állam finanszírozza, amennyiben azonban elõállításra<br />
kerülnek, az ábrázolás (adatbázisbeli elhelyezés) tekintetében általános (szabványos)<br />
elõírásokat kell alkalmazni.<br />
3.1.2. A földmérési munkák egységessége<br />
Az állami alapadatok használata kötelezõ, tehát mind az állami alapmunkák és<br />
alapfeladatok végzésénél mind a - munka jellegétõl függõen - a sajátos célokat szolgáló<br />
földmérési és térképészeti munkáknál alapját képezi a további munkavégzésnek.<br />
Erre egyrészt a különbözõ földmérési és térképészeti munkák összehangolása<br />
érdekében van szükség, másrészt ezáltal biztosítható, hogy ugyanazon a területen ismételt<br />
és szükségtelen mérések ne történjenek. Így lehet összhangot teremteni a különbözõ<br />
földmérési és térképészeti munkák között.<br />
A földmérési és térképészeti tevékenység koordinációját és a szakmai követelmények<br />
érvényesülését a megyei (fõvárosi) földhivatal szakfelügyelõje hivatott biztosítani.<br />
Hatáskörébe tartozik a földmérési és térképészeti tevékenység végzéséhez szükséges<br />
jogosultság vizsgálata, a bejelentési kötelezettség ellenõrzése, továbbá annak ellenõrzése, hogy<br />
a felmérõ a szakmai szabályzatot, a szabványokat a minõségi követelményeket a minõség<br />
biztosítási elõírásokat, valamint a földmérési adatok felhasználására vonatkozó elírásokat<br />
betartja-e?<br />
A szakfelügyelõ végzi a sajátos célú - bejelentésre kötelezett - földmérési munkák<br />
nyilvántartásba vételét és elõrehaladásának figyelemmel kísérését. Kiemelt feladata az állami<br />
földmérési alaptérkép állami átvételi vizsgálata, amely megelõzi az említett térképek<br />
forgalomba adását. A szakfelügyelõ véleményezi az ingatlan-nyilvántartási térkép változásait<br />
érintõ munkák végzésére feljogosító ingatlanrendezõi földmérõi minõsítés kiadását (és indokolt<br />
esetben kezdeményezi annak visszavonását).<br />
A szakfelügyelõ tevékenysége kiterjed - a megye területén - a földmérési és térképészeti<br />
tevékenységet végzõ jogi személyekre, a jogi személyiséggel nem rendelkezõ gazdálkodó<br />
szervezetekre és a természetes személyekre. A szakfelügyelõ az ellenõrzései keretében feltárt<br />
hibák kijavítására, illetõleg a hiányosságok megszüntetésére kötelezi az érdekeltet (a mulasztás<br />
elkövetõjét).<br />
Fontos szabály, hogy minden olyan sajátos célú földmérési munkát, amely az állami<br />
alapadatok változását vagy bõvítését eredményezi és a változás vagy a bõvítés 30<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
30
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
földrészletet, külterületen pedig 50 hektárt érint: be kell jelenteni a föld fekvése szerint<br />
illetékes megyei földhivatalnak. A bejelentésnek a munka megkezdése elõtt kell megtörténnie<br />
annak érdekében, hogy a földhivatal a munkára vonatkozó általános vagy különleges szakmai<br />
követelményeket közölhesse a munkát végzõvel.<br />
⇒<br />
⇒<br />
⇒<br />
A sajátos célú munkára vonatkozóan három fontos elõírást szükséges kiemelni. Ezek:<br />
az állami alapadatokat a munka során - annak jellegétõl függõen - fel kell használni.<br />
az alaptérkép tartalmának megváltozásával járó földmérési munkát úgy kell elkészíteni,<br />
hogy a keletkezett új adatok és térképek közvetlenül beilleszthetõk legyenek az állami<br />
alapadatok sorába.<br />
annak hangsúlyozása szükséges, hogy a sajátos munkák folytán keletkezõ azon adatok,<br />
amelyek az állami alapadatok körébe tartoznak - az állami átvételi vizsgálatot követõen -<br />
állami alapadattá válnak, amelyet át kell adni az illetékes körzeti földhivatalnak.<br />
A sajátos célú földmérési tevékenység végzésénél be kell tartani mind az állami<br />
alapmunkákra vonatkozó szakmai szabályzatokat és szabványokat, mind az illetékes szaktárca<br />
által kiadott elõírásokat.<br />
Ezeken a rendelkezéseken keresztül valósítható meg a különbözõ földmérési és<br />
térképészeti munkák megfelelõ minõsége és összhangja, így kerülhetõk el a párhuzamos<br />
munkavégzések és csak így biztosítható az állami alapadatok körének teljessége, s ezáltal az<br />
adatszolgáltatás magasabb színvonala.<br />
Amennyiben a sajátos célú földmérési munka az ingatlan-nyilvántartás tartalmát érinti:<br />
vizsgálat és a minõségtanúsítás ellenõrzése, illetve a változás átvezetése érdekében a körzeti<br />
földhivatalhoz kell benyújtani. A földhivatal által feltárt esetleges hibákat - a hivatal által<br />
megállapított határidõre - a felmérést végzõnek ki kell kijavítania.<br />
A földmérési alaptérkép és a természetbeni állapot egyezõségének az érdekében a térképi<br />
tartalom módosulásáról a változási vázrajzot a beruházó a beruházás befejezésétõl számított<br />
hat hónapon belül a földhivatalhoz be kell, hogy nyújtsa. Épületfeltüntetés esetén pedig a<br />
használatbavételi engedély kézhezvételétõl számított 30 napon belül kell a vázrajzot a<br />
területileg illetékes körzeti földhivatalnak átadni. A földhivatal a vizsgálat után az átvezetésrõl<br />
gondoskodik. Vannak olyan változási vázrajzok, amelyek tartalma csak az érdekelt kifejezett<br />
kérésére vezethetõk át az ingatlan-nyilvántartásban, így a hozzá tartozó térképen is.<br />
Mind az alaptérképek, mind azok változásának dokumentálására szolgáló munkarészek<br />
készülhetnek papíralapú vagy fólia-alapú rajzhordozón ún. „hagyományos” formában, vagy<br />
digitálisan.<br />
3.2. A FÖLDÜGYI (INGATLANÜGYI) SZAKIGAZGATÁS ÉS<br />
SZERVEZETÉNEK KIALAKULÁSA<br />
3.2.1. A földügyi (ingatlanügyi) szakigazgatás kezdetei<br />
Magyarország területén az elsõ, egész országra kiterjedõ felmérést Mária Terézia<br />
rendelte el 1764-ben. Ez a felmérés katonai céllal készült, méretaránya 1: 28 800 volt. A<br />
felmérési munkálatok 1787-ig elhúzódtak. Ezt nevezzük I. katonai felmérésnek.<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
31
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
A kataszteri felmérést II. József császár rendelte el 1786-ban. Elsõdleges célja az<br />
volt, hogy az adó kivetéséhez megfelelõ alapot szolgáltasson. Az adókat a telkek nagysága és<br />
jövedelme alapján kívánták kivetni.<br />
A felmérések példáját a milánói kataszter adta. Itt végezték az elsõ kataszteri felmérést.<br />
A térképek méretaránya 1:2 000 volt. Elõtte nem végeztek háromszögelést, így az egyes<br />
községek térképei nem csatlakoztak egymáshoz. Az egyes parcellákat tulajdonosok és mûvelés<br />
alapján határolták el. Ezeket külön-külön parcellaszámmal látták el. A mérések mérõasztallal<br />
történtek, községenként.<br />
A földek értékét becsléssel állapították meg. Minden mûvelhetõ földet három minõségi<br />
osztályba soroltak. Jó, közepes és gyenge csoportokat használtak. Ezen kívül a termelésre<br />
alkalmatlan területeket hasznavehetetlennek minõsítettek. A felmérést 1718-ban kezdték meg.<br />
Elsõdleges célja az volt, hogy minden területrõl ki lehessen mutatni tulajdonosát, mûvelési ágát<br />
és jövedelmét, elsõsorban az adók valóságnak megfelelõ kivetéséhez.<br />
Ezt a felmérést tekintették minden késõbbi kataszteri felmérés mintájának. A<br />
munkálatok azonban elhúzódtak és megszakítás után csak 1760-ban lépett életbe a milánói<br />
kataszter.<br />
II. József által elrendelt felméréseket azok a mérnökök (inzsellérek) vezették, akik<br />
katonai felmérés során gyakorlatot szereztek, a bonyolultabb területeket õk mérték.<br />
A munkálatok nagy többségét a ”paraszti bizottságok” végezték Az egyes<br />
földrészleteket hosszuk és szélességük megmérésével határozták meg. Bonyolultabb idomokat<br />
háromszögekre bontották és ezek oldalait mérték meg. Egyes nehezebben mérhetõ területeken<br />
mérõasztallal is mértek. A munkálatokat nagyon gyorsan hajtották végre. Példaként Veszprém<br />
felmérését 1786-ban 4 hónap alatt végezték el, ez alatt több mint 2000 parcellát mértek fel.<br />
Ez a felmérés sok tekintetben sértette a nemesség érdekeit, ezért ott akadályozták, ahol<br />
tudták. II. József császár ezt a rendeletét is visszavonta halálakor, 1790-ben. Azonban úgy<br />
rendelte el, hogy az késõbb még felhasználható legyen.<br />
3.2.2. Országos Kataszteri Felmérés<br />
1849-ben császári parancsot adtak ki Magyarország területének felmérésére. A<br />
háromszögelési munkálatok 1853-ban indultak meg. Az ország területén egy, akkor korszerû<br />
hálózatot hoztak létre, és a felmérési munkálatok már ezekre az alappontokra támaszkodtak.<br />
Az elkészített térképek méretaránya 1:2 880 volt (a térképen 1 hüvelyk a természetben 40<br />
ölnek felel meg, 1 öl = 6 láb és 1 láb = 12 hüvelyk, így 40 * 6 * 12 = 2 880). A felmérés<br />
elrendelését – mivel nem egyezett a 49-es magyar alkotmánnyal - Magyarországon<br />
ellenszenvvel fogadták.<br />
A kiegyezés után a felmérések irányítását átvette a Magyar Pénzügyminisztérium, de a<br />
felmérés szervezete változatlan maradt. Elnevezése elõbb Állandó Kataszter, késõbb Országos<br />
Kataszteri Felmérés volt, de hétköznapokon egyszerûen csak kataszteri felmérésnek<br />
nevezték. A Pénzügyminisztérium irányítása alá tartozott a Háromszögelõ Hivatal és a 13<br />
Felmérési Felügyelõség. Ezek száma gyakran változott. Az elsõ világháború után a trianoni<br />
békeszerzõdés következtében 9 felügyelõség maradt meg az új Csonka-Magyarországon,<br />
Egerben, Szegeden, Pécsett, Debrecenben, Szombathelyen, Gyõrött és Pápán. Megmaradt a<br />
Budapesten lévõ Háromszögelõ Hivatal és a Földmérési Térképtár.<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
32
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
A telekkönyvre vonatkozó rendeletet 1885-ben adták ki a tulajdonjogok nyilvántartása<br />
és a hitelfedezetre vonatkozó jogok nyilvántartására.<br />
Ekkor rendelték el, hogy a telekkönyvi betétek szerkesztésének alapja - telekkönyvi<br />
térkép - a kataszteri (földmérési) térkép másolata legyen. A telekkönyv tartotta nyilván a<br />
földek tulajdonjogaira és használatára vonatkozó adatokat.<br />
Ezzel megindultak a telekkönyvi betétszerkesztések. Ahol nem állt rendelkezésre<br />
megfelelõ térkép, ott más felmérések eredményét használták; telekjegyzõkönyveket<br />
készítettek. A területeket bevallások alapján írták be (vallományi munkák).<br />
Ezzel alakult ki a két állami nyilvántartás. A földmérési mûszaki nyilvántartás a<br />
Pénzügyminisztériumhoz tartozott, a tulajdonjogokat vezetõ telekkönyvi nyilvántartást az<br />
Igazságügy-minisztérium felügyelete alá rendelték.<br />
Ez a szervezet maradt meg – kisebb változtatásokkal – a II. világháború végéig, de sok<br />
tekintetben még utána is.<br />
3.2.3. Az Állami Földmérési és Térképészeti Hivatal (ÁFTH)<br />
A háború után többször átalakították a földmérés szervezetét. 1952-ben hozták létre az<br />
Állami Földmérési és Térképészeti Hivatalt (ÁFTH). A földmérési felügyelõségek helyett,<br />
Megyei Földmérési Kirendeltségeket alakítottak ki. Az ÁFTH nem tartozott közvetlenül<br />
egyetlen minisztérium alá, hanem önálló országos szervezetként mûködött.<br />
A kataszteri térképeket számos szakterület felhasználta, ezek jelentõsége folyamatosan<br />
nõtt. Alapul szolgáltak a vasúti, közúti, városrendezési tervezéshez. Nagy szerepe volt a<br />
vízrendezési, - csatornázási munkáknál, a földosztás és szövetkezet-szervezési munkáknál is.<br />
Ezek indokolták a szervezet Pénzügyminisztériumtól való elszakadását. Az ingatlanok jogi<br />
nyilvántartása, a telekkönyv továbbra is a bíróságoknál maradt.<br />
Késõbb ismét átszervezték a földmérés központi szervezetét, és a Földmûvelésügyi<br />
Minisztériumhoz csatolták Országos Földügyi és Térképészeti Hivatal néven. Ehhez a<br />
hivatalhoz csatolták 1972-ben a telekkönyvet is. Ezzel létrejött egy egységes földügyi<br />
szervezet.<br />
3.2.4. Országos Földügyi és Térképészeti Hivatal (MÉM OFTH)<br />
ki.<br />
Az Országos Földügyi és Térképészeti Hivatalon (OFTH) belül öt fõosztályt alakítottak<br />
A Földhasználati Fõosztály látta el a földtulajdon és földhasználat szabályozását.<br />
Ellenõrzte a mezõ és erdõgazdasági rendeltetésû területek forgalmát, hasznosítását. Ellátta a<br />
földek védelmével és a földrendezéssel kapcsolatos feladatok irányítását.<br />
A Földmérési Fõosztály végezte a földmérési térképek tartalmának, kialakításának elvi<br />
meghatározását a különbözõ ágazatok igényeinek megfelelõen. Irányította az alaptérképek<br />
tartalmának kialakítását, a térképi tartalom folyamatos felújításának korszerûsítésével<br />
kapcsolatos feladatokat. Végezte az országban folyó légifényképezési feladatok irányítását. A<br />
földmérési szakfelügyelet keretében irányította a földhivatalok munkáit. Kialakította az<br />
országban folyó földmérési munkák, alaptérképek és alapadatok felhasználásának<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
33
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
követelményeit és ellenõrzte a felmérések átvételét, az alapadatok kötelezõ felhasználását. A<br />
földmérési munkák minõségi követelményeirõl utasítások, szabályzatok, szabványok kiadásával<br />
gondoskodott. Intézkedett az alappontok és a földmérési alaptérkép folyamatos<br />
karbantartásáról, felújításáról, az újramérendõ területek kijelölésérõl. Ellenõrzte a földmérési<br />
alapadatok megõrzését, a folyamatos karbantartását.<br />
A Földnyilvántartási Fõosztály gondoskodott az ingatlan-nyilvántartás a földminõsítés<br />
és adatfelhasználás elveirõl, biztonságáról és az adatok nyilvánosságának, közhitelességének<br />
érvényesítésérõl; az adatok jogszabályokban elõírt felhasználásáról és nyilvántartásáról.<br />
Meghatározta a földminõsítés elveit és azok felhasználásának jogi- és egyéb következményeit.<br />
A Térképészeti Fõosztály feladata a teljes földrajzi térképészetre terjedt ki. Kialakította a<br />
földrajzi alap- és tematikus térképrendszert, meghatározta térképkiadás irányelveit, a földrajzi<br />
neveket, és azok nyilvántartását. Fontos feladata a szakterület fejlesztési és kutatási munkáinak<br />
irányítása, a nemzetközi tudományos szervezetekben hazánk képviselete, és az ebbõl<br />
következõ feladatok végrehajtása.<br />
A Katonai Fõosztály feladata elsõsorban a polgári és a katonai térképészet közötti<br />
kapcsolatok egyeztetése.<br />
A Fõosztályok mûködését még két osztály segítette.<br />
3.3. A FÖLDÜGYI SZAKIGAZGATÁS JELENLEGI SZERVEZETE<br />
3.3.1. Az FVM Földügyi és Térinformatikai Fõosztálya (FVM FTF)<br />
Az FVM. keretében a Földügyi és Térinformatikai (korábban: Térképészeti) Fõosztálya<br />
(a továbbiakban: FVM FTF), mint a földmérési és térképészeti tevékenység legfõbb irányítója<br />
látja el a hatáskörébe tartozó földügyi szakágazati:<br />
⎯ tervezõ(szervezõ),<br />
⎯ rendelkezõ,<br />
⎯ irányító és<br />
⎯ ellenõrzõ feladatokat.<br />
A minisztérium keretében – államtitkár-helyettes felügyelete alatt – mûködik a Fõosztály.<br />
Élén a fõosztályvezetõ áll.<br />
Munkáját korábban három, ma négy osztály segíti.<br />
Földmérési és informatikai osztály<br />
Ingatlan nyilvántartási osztály<br />
Földvédelmi és földértékelési osztály<br />
Földügyi Ellenõrzési és Fejlesztési Osztály.<br />
3.3.2. A Nemzeti Kataszteri Program Közhasznú Társaság (NKP Kht)<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
34
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
Az NKP Kht 1996 óta tölt be fontos szerepet a földmérési és térképészeti adatok<br />
elõállítása terén. Korábban az ingatlan-nyilvántartás számítógépesítésének támogatása jelentett<br />
nagyobb feladatot, de a földügyi szakágazat más területeinek (földminõsítés, földértékelés,<br />
birtokrendezés alapjainak megteremtése, stb.) támogatása is feladata. Jelenleg a Nemzeti<br />
Vagyonkezelõ Zrt kebelén belül, de a szakmai fõhatósággal (FVM FTF) együttmûködve fejti<br />
ki tevékenységét, elsõsorban a digitális alaptérképi adatbázisok felújítására.<br />
3.3.3. Földmérési és Távérzékelési Intézet (FÖMI)<br />
Az FTF közvetlen felügyelete és irányítása alatt mûködik a Földmérési Intézet (FÖMI),<br />
melyet 1967-ben alakítottak meg. Hatásköre több esetben bõvült és jelentõs szerepe lett a<br />
földmérési és térképészeti ágazat szakmai és tudományos tevékenységének irányítása és annak<br />
végzése. A FÖMI intézményére hárul a földmérés területén szükséges utasítások, szabályzatok<br />
és szabványok kidolgozása és átadása az FTF részére. A FÖMI az egyes feladatokat osztályra<br />
bontva végzi.<br />
A FÖMI fontos feladata a hazai kutatások szervezése és irányítása. Kapcsolatot tart a<br />
külföldi kutató intézetekkel. Kezeli a szakkönyvtárat.<br />
A penci Kozmikus Geodéziai Obszervatórium (FÖMI KGO) látja el a mûholdas<br />
helymeghatározásokat. Az országos GPS hálózatok kialakítását és a nemzetközi kapcsolatok<br />
fejlesztését.<br />
Az Adattár õrzi az országos vízszintes és magassági alaphálózatok munkarészeit. Átnézi<br />
és ellenõrzi az országos alappont meghatározásokat, pótlásokat. Adatokat szolgáltat az<br />
alappontokról.<br />
A FÖMI keretében mûködik az Ingatlanrendezõi Szakbizottság, amelynek feladata az<br />
egyetemi és fõiskolai végzettségû földmérõk munkájának ellenõrzése. Megfelelõ gyakorlat után<br />
kiadja az ingatlanrendezõ minõsítést. Ez jogosítja fel a földmérõt, hogy a földmérési<br />
alaptérkép tartalmát érintõ munkákat végezhessen, és ezt aláírásával szakmailag és minõségileg<br />
is igazolhassa.<br />
3.3.4. Földhivatalok<br />
A földhivatalok a földügyi szakigazgatás helyi hatósági szervei. Feladatait két szinten,<br />
megyei és körzeti szinten végzi. Elsõ fokon a körzeti, másodfokon a megyei földhivatalok<br />
látják el hatósági feladataikat államigazgatási szervezetként.<br />
A földhivatalok feladatait általánosan miniszteri rendelet és a Földhivatalok Szervezeti és<br />
Mûködési szabályzata határozza meg. A földméréssel és térképészettel, az ingatlannyilvántartással<br />
és földminõsítéssel, valamint a földtulajdoni és használati viszonyainak<br />
rendezésével kapcsolatos hatósági és szolgáltató tevékenységet látnak el.<br />
Ezeket a feladatokat földmérési, ingatlan-nyilvántartási, földminõsítési és földvédelmi<br />
részlegekre bontva látják el.<br />
A földmérési feladatuk keretében gondoskodnak az alaphálózati pontok<br />
nyilvántartásáról, karbantartásáról, polgári jogi védelmérõl. Õrzik a földmérési alaptérképeket<br />
és vezetik a változásokat. Végzik az új és a felújított térképek állami átvételét, a területükön<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
35
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
folyó földmérési munkák szakfelügyeletét és koordinálását, adatokat szolgáltatnak más<br />
államigazgatási szervezetek, intézmények és a lakosság részére.<br />
3.3.4.1. Megyei földhivatalok<br />
A megyei földhivatalok feladata a körzeti földhivatalok irányítása és ellenõrzése. Itt<br />
bírálják el az elsõfokú határozatok fellebbezéseit. Ide tartozik a megye területére esõ<br />
alappontok nyilvántartása, idõszakonkénti helyszínelése, karbantartása, adatainak szolgáltatása<br />
és kötelezõ felhasználásának ellenõrzése. Elpusztulásuk esetén pótlásukat kezdeményezi a<br />
FÖMI-nél.<br />
Feladata a földmérési alaptérképek kezelése és a változások idõszakonkénti vezetése, a<br />
térképek õrzése, ezekrõl másolatok, nyomatok megrendelése. A felmérések (újfelmérések és<br />
felújítások) mûszaki tervének véleményezése, az elkészült térképek átvétele, minõsítése.<br />
Feladatuk a földméréssel kapcsolatos munkák nyilvántartásba vétele, az állami<br />
alapadatok kötelezõ felhasználásának ellenõrzése, és az adatok szolgáltatása, az új alappontok<br />
és a földmérési alaptérkép tartalmában bekövetkezett változások ellenõrzése. Az állami<br />
alapadatok kötelezõ felhasználásának és az ezek létrehozásával, megváltoztatásával<br />
kapcsolatos munkák bejelentésének, vizsgálatának és átvételük minõségének ellenõrzése. A<br />
földmérési alaptérképek kezelésérõl, õrzésérõl és a változások folyamatos vezetésérõl való<br />
gondoskodás. E térképekrõl másolatok és nyomatok megrendelése.<br />
Szakfelügyelet vonatkozásában a megyei földhivatalok látják el a megye területére<br />
vonatkozó földmérési munkák szakmai felügyeletének, a munkák koordinációjának irányítását.<br />
Az õ feladatuk a bejelentett munkák nyilvántartása, véleményezése, a beérkezett munkarészek<br />
vizsgálata záradékolása.<br />
A bírósági szakértõket - kik a bíróságok munkáját segítik a földméréssel kapcsolatos<br />
peres eljárások során - a megye területén dolgozó földmérõk közül választják ki a földhivatallal<br />
egyetértésben.<br />
A megyei földhivatalok folyamatosan figyelemmel kísérik az ingatlanrendezõi<br />
minõsítéssel rendelkezõ földmérõk munkáját.<br />
3.3.4.2. Körzeti földhivatalok<br />
Feladatuk a nyilvántartási térképek és az azokhoz tartozó munkarészek kezelése,<br />
tárolása, õrzése. Ezekrõl a lakosság részére másolatok, adatok szolgáltatása. A térkép<br />
tartalmában bekövetkezõ változások folyamatos vezetése.<br />
Határozatot hoz elsõ fokon a földrészletek területével és határvonalával kapcsolatos<br />
ügyekben. Vizsgálja a kisebb alappontsûrítéssel kapcsolatos munkákat. Ellenõrzi, vizsgálja a<br />
területszámítást és a helyrajzi számozás helyességét az ingatlanok megosztási,<br />
épületfeltüntetési és földrészlet határok kitûzésével kapcsolatban.<br />
Folyamatosan vezeti az ingatlan-nyilvántartást, annak mûszaki és jogi vonatkozásait<br />
együttesen kezeli. Az irattárban õrzi és kezeli a bejegyzéseket megalapozó okiratokat.<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
36
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
Adatokat szolgáltat a területére esõ földrészletekrõl, ingatlanokról a lakosság és<br />
közületek részére.<br />
3.3.5. Az állami alapadatok kezelése, tárolása, szolgáltatása<br />
Az állami alapadatokat országos adattárban, térképtárban, ûrfelvétel- és légifilmtárban,<br />
illetve helyi adat- és térképtárakban kell tárolni. A helyi vonatkozású állami alapadatokat<br />
illetékességi területükön a körzeti földhivatalok, illetve a Fõvárosi Kerületek Földhivatala (a<br />
továbbiakban együtt: körzeti földhivatal), vagy a megyei földhivatalok, illetve a Fõvárosi<br />
Földhivatal (a továbbiakban együtt: megyei földhivatal) kezelik.<br />
A körzeti földhivatalok térképtárában az alábbi földmérési anyagok vannak elhelyezve:<br />
- Állami földmérési alaptérkép nyilvántartási példánya, és átnézeti térképe.<br />
- Forgalomból kivont nyilvántartási térkép és munkarészei.<br />
- Melléktérképek.<br />
- Az alaptérkép készítésével kapcsolatos egyes munkarészek (manuálék, mérési vázlatok,<br />
kiértékelési lapok, területszámítási munkarészek és azonosító jegyzékek, stb.).<br />
- Sajátos célú földmérési munkák munkarészei.<br />
- A földhivatal hatósági földmérési tevékenysége során készített munkarészek (pl.:<br />
térképi hibakiigazítás).<br />
Az állami alapadatokba bárki betekinthet, azokról másolatot igényelhet. Az állami<br />
alapadatokat kezelõ szervek meghatározott díj ellenében szolgáltatnak adatot. Az<br />
adatszolgáltatási díj az adat egyszeri és egy eljárásban való felhasználásának jogát foglalja<br />
magában. Hatósági eljárásban csak hiteles állami alapadatok használhatók fel.<br />
Az állami alapadatok elõállításakor készült mérési és számítási adatokba, vázlatokba,<br />
továbbá egyéb munkarészekbe és a forgalomból kivont állami alapadatokba kizárólag<br />
földmérési, illetve térképészeti tevékenység végzésére jogosultsággal rendelkezõ személy<br />
tekinthet be és igényelhet róluk másolatot. Ez a jog megilleti a mûszaki szakhatóságot, a<br />
bíróságot, az ügyészséget, valamint a nyomozó hatóságot is.<br />
Az állami alapadatokat hitelesített vagy hitelesítés nélküli formában is lehet szolgáltatni.<br />
Az adatszolgáltatás iránti kérelmet az igényelt állami alapadat azonosítására alkalmas módon, a<br />
vonatkozó rendelet 3. számú melléklete szerinti igénylési lapon kell benyújtani. Az állami<br />
alapadatok forgalmazásából származó adatszolgáltatási díj 60 %-át új állami alapadatok<br />
elõállítására kell fordítani, a fennmaradó 40 % az adatszolgáltatót (pl. a körzeti földhivatalt)<br />
illeti meg.<br />
Külön rendelkezés (engedélyezés) szerint lehetõség van díjmentes adatszolgáltatásra<br />
(pl. oktatási intézmények, stb. számára) is.<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
37
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
4. A FÖLD ALAKJA ÉS ÁBRÁZOLÁSA<br />
Már régóta tudjuk, hogy a Föld alakja egy szabálytalan felület. A föld felszínén hegyeket,<br />
völgyeket találunk, még sík területen is érzékeljük, hogy az utak emelkednek, lejtenek. Hol<br />
erõsebben, hol enyhébben. Nekünk ezt a változatos felületet kell ábrázolnunk térképeinken.<br />
Azonban könnyû belátnunk, hogy a terepfelszín nem lehet a Föld valódi alakja. A Föld valódi<br />
alakján olyan felületet kell értenünk, melyen nincsenek kiemelkedések és mélyedések. Ezt az<br />
alakot a tengerek, tavak és minden mást folyadék felszín jelöli. Ezek általában különbözõ<br />
magasságban helyezkednek el. Ezeket a felületeket szintfelületeknek nevezzük. A szintfelületek<br />
nem szabályos felületek. Nincsenek töréseik, szakadásaik. A különbözõ szintfelületek<br />
távolságai nem azonosak, azok kis mértékben változnak, de ezt a gyakorlatban<br />
elhanyagolhatjuk.<br />
A sok szintfelület közül kiválasztunk egyet, és ezt nevezzük geoidnak és ez a Föld<br />
alakja.<br />
A geoid a középtengerszint magasságában kiválasztott szintfelület.<br />
A másik alapvetõ geodéziai fogalom: a függõvonal. Ennek egy rövid darabját a függõ,<br />
régies nevén a függélyezõ jelöli ki. Ez minden pontjában merõleges a szintfelületre. A földi<br />
helymeghatározásokban ezt a két alapelemet használjuk. A Föld alakját, a geoidot és a<br />
szintfelületeket, valamint a szintvonalakat is a Föld nehézségi erõtere hozza létre. A földi<br />
tömegvonzás és a Föld forgásából létrejövõ centrifugális erõ határozza meg.<br />
A Föld alakot nagyobb közelítéssel gömb alakúnak tekinthetjük. Ezt már az Ókorban is<br />
ismerték. A hajósok már nagyon korán megfigyelték, hogy elõször a hajó árbóca tûnik fel a<br />
láthatáron, és csak mikor közelebb érünk hozzá, akkor látunk egyre nagyobb részt belõle. A<br />
Föld sugarát már az ókorban is meghatározta Erathosztenész, az egyiptomi Alexandriában élõ<br />
tudós kb. 200-ban. Elgondolása az volt, hogy Syenében (a mai Asszuánban) nyáron a<br />
napfordulókor a kútba a földfelszínre merõlegesen süt be a nap, tehát a kút fenekét is<br />
megvilágítja. Ugyanekkor az árnyékvetõ rúd (quomon) árnyékának hosszát Alexandriában. A<br />
kísérletbõl a b/s = a/R aránypár írható fel. Azaz az árnyék b hossza úgy aránylik az Alexandria-<br />
Suéne s távolsághoz, mint ahogy az árnyékvetõ rúd a hossza aránylik a Föld R sugarához. Az<br />
aránypárból a Föld sugara kiszámítható. Az s távolságot karavánutak alapján becsülte meg.<br />
Eredményül mai méter mértékegységben R = 7360 km kapta meg, mely jól egyezik a ma ismert<br />
értékkel (R = 6360 km).<br />
A Föld alakját ma leggyakrabban ellipszoiddal közelítjük. Az ellipszoidot úgy képzeljük<br />
el, hogy egy ellipszist kistengelye körül megforgatunk. A forgási ellipszoidokat a<br />
megforgatott ellipszis nagytengelyének hosszával és lapultságával szoktuk jellemezni.<br />
Lapultság alatt arányszámot értünk, melynek számlálója a nagytengely és a kistengely<br />
különbsége a nevezõben pedig a nagytengely hossza szerepel. Ezt mindig l = 1 : f<br />
arányszámmal fejezzük ki a méretarányszámhoz hasonlón. A földi ellipszoidokat mérések<br />
segítségével határozzák meg.<br />
A Földet legjobban megközelítõ ellipszoidokat névvel és évszámmal szokták jelölni. A<br />
leggyakoribb ellipszoidok – melyek magyar szempontból is fontosak – a következõk:<br />
Ellipszoid neve Fél nagytengely Lapultság<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
38
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
(méter)<br />
Bessel 1842 6377397,155 1/299,152812<br />
Kraszovszkij 1940 6378245,000 1/298,300000<br />
Hayford 1910 6378388,000 1/297,000000<br />
IUGG 1967 6378160,000 1/298,247167<br />
WGS 72 6378135,000 1/298,260000<br />
WGS 84 6378137,000 1/298,257224<br />
A 60-as évektõl kezdve a Nemzetközi Geodézia és Geofizikai Unió (IUGG) ad<br />
ajánlásokat a legjobb ellipszoid méretekre. Ezeket a 70-es évektõl kezdve WGS (World<br />
Geodetic System) rövidítéssel és az évszámmal jelölik. A WGS ellipszoidokat már mûholdas<br />
helymeghatározó mérések alapján határozzák meg.<br />
Gömbön és az ellipszoidon a pont helyzetét földrajzi szélességgel és földrajzi<br />
hosszúsággal adják meg. A Földi ellipszoidok esetén az ellipszoid forgástengelye határozza<br />
meg az északi és déli pólust. Az egyenlítõ síkját a megforgatott ellipszis nagytengelye súrolja.<br />
A fokhálózatot a megforgatott ellipszis vonalait meridiánoknak nevezzük. Ezek mind<br />
ellipszisek a forgási ellipszoidon, és körök a gömbön. Ezek közül egyet kezdõ meridiánnak<br />
választunk. Nemzetközi megállapodásnak megfelelõen azt, amelyik a Greenwichen megy<br />
keresztül. Ettõl a kezdõ meridiántól mérjük a földrajzi hosszúságot.- szög egységben - addig a<br />
meridiánig, ami a kérdéses ponton áthalad.<br />
Az egyenlítõ síkjával párhuzamos síkok a felületbõl a paralellköröket metszik ki, ezek<br />
ellipszoidon és gömbön is változó sugarú körök.<br />
Földrajzi szélesség alatt a felszíni pont függõleges egyenesének és az egyenlítõ síkjának<br />
a hajlásszögét értjük. Földrajzi hosszúság alatt a meridián, amely Greenwich-en halad<br />
keresztül és a pont függõlegeséhez tartozó ellipszoid síkjának a hajlásszögét értjük. Ezt a<br />
szöget mindig az egyenlítõ síkjában mérjük. Ez a két adat egyértelmûen meghatározza a pont<br />
helyzetét az ellipszoidon és a gömbön is. Egy földi pont földrajzi koordinátája attól függ, hogy<br />
az ellipszoidot, vagy a gömböt hogyan illesztjük a Földet meghatározó geoidhoz, ezért az<br />
ellipszoidi és gömbi földrajzi koordináták eltérnek egymástól. Vízszintes mérések alapfelületéül<br />
geodéziában mindig az ellipszoidot választjuk.<br />
Magasságmérések szempontjából már más a helyzet. A pont magassága alatt a geoid és<br />
a pont függõvonal mentén mért távolságát értjük. Ez azonban nem egyértelmû, azért, mert a<br />
középtengerszintek az eges kikötõkben mérve, különbözõ magasságban vannak. Ennek oka az,<br />
hogy a tengereknek különbözõ a sótartalmi, tenger áramlások vannak. Magyarország<br />
szempontjából két tengerszint jelentõs. 1960 elõtt a Trieszti moreográf (tengerszintmérõ<br />
berendezés) nullapontján átmenõ geoidot használtuk alapfelületül. Ezeket a magasságokat<br />
neveztük Adria feletti magasságnak. 1960 után a Balti (Kronstadti, Szentpétervár mellett, egy<br />
szigeten épített mareográfon) meghatározott nullaszintet használjuk. Ettõl mért függõleges<br />
távolság a Balti magasság. A két alapszint nem azonos. A balti alapfelület 0,6747 méterrel van<br />
magasabban, mint az Adriai alapfelület. Tehát a pontok ún. Balti magassága kevesebb, mint az<br />
Adriai (utóbbit néha Nadapi magasságnak is nevezik, egyik hazai alappontjára utalással).<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
39
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
4.1. GEODÉZIAI KOORDINÁTA RENDSZEREK<br />
Geodéziai koordináta-rendszer<br />
A pontok helyzetét számszerû formában, koordinátákkal adjuk meg. Geodéziában síkbeli<br />
(kétdimenziós) és térbeli (háromdimenziós) koordináta rendszereket használunk.<br />
Síkbeli koordinátákkal a pont alapfelületre vetített helyét határozzuk meg. Síkbeli<br />
koordinátaként leggyakrabban Descartes-féle derékszögû koordinátákat használunk. Ehhez<br />
fel kell venni egy kezdõpontot, mely a koordinátarendszer origója, és fel kell venni egy<br />
kezdõirányt, ez a koordináta rendszer x tengelye. A másik koordináta tengelyt, az y tengelyt<br />
úgy kapjuk, hogy az x tengelyt a pozitív irányba elforgatjuk az origó körül. A matematikában<br />
és a geodéziában használatos koordináta rendszert is így adjuk meg. Lényeges eltérés azonban,<br />
hogy a forgásirány a koordináta rendszer sodrása matematikában az óramutató járásával<br />
ellentétes, míg geodéziában az óramutató járásával egyezõ. A pont helyzetét a koordináta<br />
rendszerben két távolság adattal adjuk meg úgy, hogy a pontot az y tengellyel párhuzamos<br />
egyenessel az x tengelyre vetítjük és a pont x koordinátája az origó és az x tengelyre vetített<br />
pont távolsága. Az y koordinátát hasonlóan határozzuk meg. A pontot x tengellyel párhuzamos<br />
egyenessel vetítjük az y tengellyel és az y koordináta az origó és a vetített pont távolsága az y<br />
tengelyen mérve.<br />
Gyakran használunk poláris koordinátákat is. Ebben az esetben a pont helyzetét az<br />
origótól mért távolsággal és az a távolság irányával adjuk meg, melyet x tengelytõl mérünk a<br />
pozitív forgásiránynak megfelelõen. Poláris koordináta rendszerben a pont koordinátája a t<br />
távolság és a • irányszög.<br />
Geodéziában a koordináta rendszer lehet országos, vagy helyi a koordináta rendszer<br />
érvényességi területe alapján. Az országos rendszerben a koordináta rendszer kezdõpontját<br />
földrajzi koordinátákkal adják meg. A kezdõirányt vagy az északi, vagy a déli iránynak<br />
megfelelõen választják meg. Így beszélünk<br />
• észak-keleti vagy<br />
• dél-nyugati koordináta rendszerrõl.<br />
Helyi koordináta rendszerek egy kisebb területen érvényesek. Legegyszerûbb esetben ez<br />
egy egyetlen mérési vonal, de lehet egy lakótömbre, vagy egy ipartelepre kiterjedõ is.<br />
Térbeli koordináta rendszerként általában derékszögû Descartes rendszert használunk. A<br />
térbeli rendszer három koordináta tengelye páronként egymásra merõleges. Az egyes<br />
tengelyeket x y z tengelynek nevezzük. Ha az x y és z tengelyek úgy követik egymást, mint<br />
jobbkezünk hüvelyk-mutató és középsõ újja, akkor jobbsodrású rendszerrõl beszélünk. Ha a<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
40
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
koordináta tengelyeket bal kezünk három újjának felelnek meg, akkor balsodrású rendszerrõl<br />
beszélünk.<br />
Földhöz kötött koordináta rendszerként a koordináta tengelyeket úgy helyezzük el, hogy<br />
az x tengely a Földi egyenlítõ síkjában legyen a Greenwichi kezdõ meridián irányában. Az y<br />
tengely szintén a földi egyenlítõ síkjában fekszik és merõleges az x tengelyre. A z tengely a föld<br />
forgástengelyének északi ága. A három tengely<br />
jobbsodrású rendszert alkot.<br />
Térbeli koordináta-rendszer<br />
A földi pontok meghatározására használunk<br />
még földrajzi koordinátákat is. Ekkor a pontot<br />
az ellipszoid koordinálásával, az ellipszoidi<br />
függõleges egyenessel levetítjük az ellipszis<br />
felületére és A pont helyzetét a levetített pont<br />
földrajzi szélességével és hosszúságával adjuk<br />
meg. Az eredeti pont térbeli helyzetének<br />
megadásához a harmadik koordinátaként az<br />
ellipszoid feletti magasságot használjuk. Ez a<br />
pont és az ellipszoidra levetített pont távolsága.<br />
Használunk térbeli derékszögû koordináta rendszert az ellipszoid felszínéhez kötötten is.<br />
Ezt topocentrikus koordináta rendszernek nevezzük. Ennek kezdõpontja az ellipszoid<br />
valamelyik kiválasztott felszíni pontja. Az x és y tengely síkja érinti az ellipszoid felszínét az<br />
origóban. Az x tengely pozitív ága észak felé mutat, az y tengely erre merõleges és kelet felé<br />
néz. A z tengely az ellipszoid normálisa, merõleges az x y síkra. Ez a rendszer balsodrású<br />
rendszert alkot. Kis területen jó közelítéssel megfelel a természetes vízszintes és magassági<br />
koordináta rendszernek. Azonban tudni kel, hogy az ellipszoid érintõsíkja és az ellipszoidi<br />
normális nem azonos a geoidhoz tartozó helyi vízszintessel és az ellipszoidi normális is eltér a<br />
helyi függõlegestõl.<br />
Az elõbbiekben láttuk, hogy milyen sokféle koordináta rendszert használunk. Gyakran<br />
ugyanannak a pontnak is többféle koordinátája van. Ezek kezeléséhez szükséges, hogy a<br />
különbözõ koordináta rendszerekbõl át tudjunk számítani pontokat más koordináta rendszerbe.<br />
Ezért szükséges, hogy az egyes koordináta rendszereket pontosan definiáljuk és adjuk meg<br />
azokat az egyenleteket, melyek segítségével elvégezhetjük az átszámításokat (más néven:<br />
transzformációkat).<br />
4.2. VETÜLETEK<br />
4.2.1. A vetítés fogalma, szükségessége<br />
A vetítés szükségességérõl és a<br />
vetítés elvérõl már említést tettünk, az 1.<br />
fejezetben. Nézzük ezt egy kissé<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
41<br />
Perspektív vetítés
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
részletesebben. A Föld felszínén lévõ pontokat a térképen síkban kell ábrázolni.<br />
A felhasználó számára a térképlapon jelenik meg a terep képe. A térkép felülnézetben<br />
ábrázolja a terepet. Ahogy a narancs héját nem lehet gyûrõdés-szakadás nélkül síkba fejteni,<br />
ugyanúgy a földfelszíni pontokat sem lehet torzulás nélkül síkban ábrázolni. A futball labdát is<br />
csak részekre bontva lehet síkba kifektetni, hasonlóan a Föld felszínét is csak torzulásokkal<br />
tudjuk a térképlapon ábrázolni.<br />
Azt, amikor a Föld felszínén lévõ pontok síkon lévõ megfelelõit meghatározzuk,<br />
vetítésnek nevezzük.<br />
Vetítésnél azt a felületet, amelyrõl vetítjük a pontokat, alapfelületnek nevezzük.<br />
Amelyikre vetítünk, képfelületnek hívjuk. Geodéziában alapfelület: a forgási ellipszoid, vagy a<br />
gömb lehet. Képfelületként síkot, vagy valamilyen síkba fejthetõ felület használunk. Utóbbi<br />
lehet: a henger vagy a kúp.<br />
Síkba fejthetõ<br />
felületeknél a vetítést<br />
elvégezzük a hengerre,<br />
vagy kúpra és vetítés után<br />
egy alkotója mentén<br />
felvágjuk és síkra kiterítjük,<br />
amit már torzulás nélkül<br />
megte-hetünk.<br />
Geodéziai vetületeknél<br />
az is elõfordul, hogy az<br />
ellipszoidról elõször<br />
gömbre vetítünk, majd csak<br />
a következõ lépésben<br />
vetítünk síkra, vagy síkba<br />
fejthetõ felületre. Ezt a<br />
vetítést nevezzük kettõs<br />
vetítésnek.<br />
Alkalmazásának elsõsorban<br />
takarékossági okai vannak.<br />
A vetítés geometriai<br />
szempontból kétféle lehet.<br />
a.) Az egyik esetben a<br />
vetítés perspektív. Ekkor az<br />
alapfelület és a képfelület<br />
A vetítés folyamata<br />
között közvetlen<br />
geometriai kapcsolat van. A<br />
pontokat valóságos egyenes vetítõ sugarakkal visszük át a képfelületre.<br />
b.) A másik lehetõség a matematikai vetítés, ekkor az alapfelületi és képfelületi pontok között<br />
csak matematikai kapcsolat van az<br />
y = f (λ, ϕ ) és x = g (λ, ϕ )<br />
formának megfelelõen. Perspektív vetületeknél is felírható mindig az ilyen matematikai<br />
kapcsolat. A vetítéseket ma mindig matematikai egyenletekkel végezzük.<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
42
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
A vetítések során<br />
mindig fellépnek<br />
különbözõ<br />
torzulások. A<br />
torzulásokat<br />
jellegük szerint<br />
három csoporthoz<br />
soroljuk.<br />
Lehetnek szög, hossz és<br />
terület torzulások. Ezek<br />
következtében az egyes<br />
alakzatok<br />
megváltoznak. A<br />
torzulások nem<br />
egységesek az egész<br />
vetületen. Vannak<br />
olyan részek, melyek<br />
Vetületi torzulások<br />
erõteljesebben torzulnak,<br />
míg más részeken<br />
a torzulások kisebbek. A nagyobb torzulások általában a vetület széle felé lépnek fel.<br />
A vetítés során elérhetjük a vetület megfelelõ megválasztásával, hogy egyes torzulások<br />
ne lépjenek fel, ennek megfelelõen beszélhetünk:<br />
- szögtartó és<br />
- területtartó vetületekrõl.<br />
Szögtartó vetületeken a szögek nem torzulnak. Ez azonban azzal jár, hogy a hosszabb és<br />
rövidebb területek erõsebben változnak. Szögtartó vetületeknek a geodéziában van nagy<br />
szerepük. Általában ilyen vetületeket használunk.<br />
A területtartó vetületeken az egyes idomok területe nem változik. Ezeket leggyakrabban<br />
kartográfiai, földrajzi térképeken alkalmazzák, mert így szemléletesebb képet adunk az egyes<br />
részekrõl. Hossztartó vetület nincs. A hosszak minden vetületen torzulnak. Vannak a vetületen<br />
olyan vonalak, vagy pontok, amelyben a hosszak nem torzulnak.<br />
A másik probléma, hogy az alapfelületen lévõ legrövidebb vonalak a képfelületen nem<br />
lesznek legrövidebb vonalak. Ennek következtében további torzulások jönnek létre.<br />
A geodéziai vetületeknél a torzulások mértékére határt szabnak, ezért az egyes<br />
vetületeket csak akkora területek ábrázolására használjuk, melyeknél a hossztorzulás nem lép<br />
át egy még elfogadhatónak tekintett értéket. Ezt geodéziában 1/10 000 értékben vesszük fel.<br />
Ha a terület olyan nagy, hogy azt nem lehet a torzulási határértéknél kisebb torzulással<br />
ábrázolni, akkor az egész területet több vetületen ábrázoljuk. Ezek a vetületek azonosak, csak<br />
más elhelyezésûek. Nagyobb országok esetén ez gyakori megoldás.<br />
A vetületeket még tovább csoportosíthatjuk, pl. felhasználás alapján.<br />
Felhasználás szerint a vetület lehet:<br />
• földrajzi (kartográfiai) vagy<br />
• geodéziai.<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
43
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
A kartográfiai vetületeket használunk nagyobb területek, országok, földrészek vagy az<br />
egész Föld ábrázolására. Ezeket találjuk meg atlaszokban vagy turista térképek esetében is. A<br />
geodéziai vetületeket kataszteri felmérésekhez használják. Ezeknél különösen fontos, hogy a<br />
torzulások ne lépjenek át egy határt.<br />
A vetületeket a képfelület elhelyezése szempontjából is csoportosíthatjuk. Eszerint<br />
lehet:<br />
• érintõ vagy<br />
• redukált (metszõ).<br />
Érintõ vetületeknél a képfelület érinti az alapfelületet. Sík vetületnél az egyetlen pontban<br />
történik és ekkor ebben a pontban nincs torzulás. Henger-, és kúp vetületeknél az érintés egy<br />
vonal mentén történik és ezen a vonalon nincs torzulás.<br />
A metszõ vetületeknél a képfelület belemetsz az alapfelületbe. Vetületi torzulások a<br />
metszési vonalon nem lépnek fel.<br />
Síkvetületnél a metszésvonal egy kör a körön belül, hosszcsökkenés lép fel. A körön<br />
kívül a távolságok növekednek. Hengervetületnél a képfelületen két párhuzamos vonalon nem<br />
lesz hossztorzulás. A két vonal<br />
között rövidülés, míg a két vonalon<br />
kívül hossznövekedés. Matematikai<br />
vetületeknél helyesebb metszõ<br />
helyett redukált kifejezést használni,<br />
mert ott ilyen képies megfelelés<br />
nincs. A vetület tulajdonképpen<br />
csak matematikai úton valósul meg.<br />
A vetületek elhelyezése<br />
szerint háromféle elhelyezést<br />
különböztetünk meg. Elhelyezés<br />
Képfelületek csoportosítása<br />
kor mindig a képfelület tengelyének<br />
elhelyezkedését vizsgáljuk a föld<br />
forgástengelyéhez képest. Hengerés<br />
kúp esetén a tengely értelmezése<br />
egyértelmû. A sík tengelyét mindig a síkra merõleges egyenesként értelmezzük.<br />
A vetület elhelyezése szerint lehet:<br />
• normális,<br />
• transzverzális,<br />
• ferde tengelyû.<br />
Normális elhelyezésnél a képfelület tengelye illeszkedik a Föld forgástengelyére.<br />
Transzverzális elhelyezés esetén a képfelület tengelye az egyenlítõ síkjába fekszik. A<br />
harmadik elhelyezés geodéziai szempontból a legjelentõsebb. A ferdetengelyû vetületeket úgy<br />
veszik fel, hogy a vetület érintési pontja, vagy érintési vonala az ábrázolandó terület közepén<br />
menjen keresztül azért, hogy a torzulások lehetõleg kicsik legyenek. A normális és a<br />
transzverzális elhelyezést általában világ vetületek esetén használják. Egy-egy ország a<br />
geodézia vetületének kialakításánál általában valamilyen ferde tengelyû vetületet választ saját<br />
kataszteri felméréseinek végrehajtására.<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
44
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
A vetületeknek igen sokféle típusa van. Ezek elsõsorban a kartográfia keretében a<br />
földrajzi térképek területén alakultak ki. Geodézia vonatkozásában a vetületek különbözõ<br />
megoldásai sokkal kisebbek. Magyarországon is csak néhány vetület került alkalmazásra.<br />
Geodéziai szempontból azonban ezek a legfontosabbak. A vetületeket általában valamelyik<br />
speciális helyzetben vizsgáljuk a geodéziai alkalmazás szempontjából.<br />
4.2.2. Magyarországi vetületek<br />
Magyarországon a kataszteri felmérések vetületi rendszerénél három vetület került<br />
alkalmazásra. Mindegyik esetében jellemzõ, hogy ellipszoidról kettõs vetítéssel tértek át a<br />
síkra. Kettõs vetítésnél elõször az ellipszoidról gömbre vetítenek, majd onnan egy újabb<br />
vetítéssel jutnak át a pontok a síkra. Ez a vetítés szögtartó és a hosszak is csak igen kis<br />
mértékben torzulnak. Az<br />
ellipszoidhoz Magyarország<br />
közepe táján veszik<br />
fel a vetületi kezdõpontot<br />
és ehhez a ponthoz illesztik<br />
az ellipszoidon legjobban<br />
megközelítõ gömböt, a<br />
vetítés csak matematikai<br />
úton történik. Az<br />
ellipszoidi és a gömbi<br />
földrajzi koordináták kis<br />
mértékben eltérnek<br />
egymástól, ezért az<br />
ellipszoidi és a gömbi<br />
koordinátákat nem szabad<br />
összekeverni.<br />
4.2.2.1. Sztereografikus vetület<br />
A sztereografikus vetület a gömböt érintõ valódi síkvetület. A vetületi kezdõpontban a<br />
sík érinti a gömböt. A kezdõpontot és a gömb középpontját összekötõ egyenes<br />
meghosszabbítása döfi ki a gömbbõl a vetítési középpontot. Tehát a vetületi kezdõpont és a<br />
vetítési középpont ugyanannak az átmérõnek a két végpontja.<br />
Normális elhelyezés, mikor a kezdõpont az északi sark és a vetítési központ a déli pólus,<br />
akkor a meridiánok képe a kezdõponton átmenõ egyenesek, a paralell körök képe kezdõpont<br />
középpontú körök. Egyébként minden gömbi kör képe is, kör lesz a képfelületen. A vetület<br />
szögtartó. A vetületi kezdõpontban hossztorzulás nincs, és ettõl távolabbra a torzulás mértéke<br />
növekszik.<br />
Magyarországon geodéziai célra 1860-ban vezették be a budapesti sztereografikus<br />
rendszert, az ivanicsi (Horvátország) és a marosvásárhelyi (Erdély) rendszerrel együtt. A<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
45
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
vetület kezdõpontja a Gellérthegy nevû felsõrendû pont, alapfelülete Bessel ellipszoid, melyrõl<br />
kettõs vetítéssel tértek át a síkra. Így ez a vetület ferdetengelyû. A koordináta rendszere délnyugati.<br />
A koordinátákat eredetileg bécsi ölben határozták meg, melyet késõbb számoltak át<br />
méterre. A vetület jelölésére STG vagy SZT betûket használtak. A vetületi torzulások 127 kmre<br />
érik el az 1/10 000-as határt, de ennél nagyobb távolságra is használták. A vetülettel<br />
kapcsolatban egy – korántsem kíváló – alapponthálózatot fejlesztettek ki.<br />
Sztereografikus vetületet használunk Budapesten is, melyet 1930-ban hoztak létre a<br />
budapesti önálló hálózat mérésekor. A két hálózat nem azonos. A koordináták is több<br />
deciméterrel eltérnek, ezért a két rendszert meg kell különböztetni.<br />
4.2.2.2. A (Fashing-féle) hengervetületek<br />
Normális elhelyezésû hengervetület úgy jön létre, hogy a gömbre egy hengert illesztünk<br />
úgy, hogy a henger a gömböt az egyenlítõben érinti. Hengervetületen a meridiánok képe<br />
egymással párhuzamos<br />
egyenesek lesznek, a köztük<br />
lévõ távolságok egyenlõek. A<br />
paralell-körök képei szintén<br />
párhuzamos egyenesek, de a<br />
köztük lévõ távolságok az<br />
egyenlítõ közelében kisebbek,<br />
ettõl távolodva egyre<br />
növekszenek. Az északi és<br />
déli sark már nem is<br />
ábrázolható, mert ezek a<br />
végtelenbe esnek. A<br />
hengervetületeknek mindig<br />
ilyen a fokhálózati képe.<br />
A hengervetületek közül<br />
a legfontosabb a szögtartó<br />
hengervetület, melyet<br />
Mercator (1512-1594) német<br />
térképész alkalmazott elõször<br />
az egész Föld ábrázolására. A<br />
szögtartó hengervetület<br />
matematikai vetület.<br />
Közvetlen geometriai vetítéssel nem állítható elõ. Mecator térképének rendkívül elõnye volt a<br />
hajózási útvonalak megtervezésében.<br />
Geodéziai célra Magyarországon elõször Fasching Antal alkalmazta. Javaslatára vezették<br />
be Magyarország újabb vetületi rendszereit 1908-ban. Ez három ferdetengelyû szögtartó<br />
hengervetületi rendszer volt. Jelölésükre a HÉR, HKR és HDR jelöléseket használták.<br />
(Henger északi, középsõ és déli rendszer). Alapvetülete a Bessel ellipszoid volt, melyrõl kettõs<br />
vetítéssel tértek át a hengerre. A hossztorzulás a segédegyenlítõtõl számítva 90 km<br />
távolságban éri el az 1/10 000 értéket. Ezért volt szükséges az akkori Magyarország területét<br />
három vetületi sávon ábrázolni. A koordináta rendszer délnyugati.<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
46
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
Hengervetületet vezettek be 1975-ben Magyarországon egy új, egységes polgári<br />
térképrendszer kialakításához (EOV=Egységes Országos Vetület). A vetület szögtartó, de a<br />
korábbiakhoz képest eltérés, hogy a Kraszovszkij ellipszoidot választották alapfelületül. Ehhez<br />
illeszkedõ új Gauss gömböt vettek fel. További eltérés, hogy a vetületet redukálták 0,99993<br />
szorzóval. Így a vetület közepén az 1 km távolságok 7 cm-t rövidülnek. A „metszõ paralell<br />
köröknél nem lép fel torzulás. Az ország legészakibb és legdélibb részén a hossztorzulás<br />
meghaladja a 20 cm-t kilométerenként.<br />
A vetületi rendszer bevezetésekor új felsõrendû hálózatot is létrehoztak. Ma ez a<br />
rendszer képezi a kataszteri térképrendszer alapját.. A vetület koordináta rendszere északkeleti,<br />
tehát eltér a korábbiaktól. Változás az is, hogy a koordinátákat eltolták úgy, hogy az y<br />
koordináták nagyobbak 400 000-nél és az x koordináták pedig mindig kisebbek. Azonban most<br />
is megmaradt a koordináták y, x sorrendje.<br />
Magyarországon alkalmazásra kerültek nemzetközi vetület rendszerek is. A topográfiai<br />
térképek vetületi rendszere a Gauss-Krüger vetület (rövidítése GK). Ez egy transzverzális<br />
elhelyezkedésû, matematikai szögtartó érintõ hengervetület.<br />
Alapfelülete a Kraszovszkij féle ellipszoid, melyrõl közvetlenül vetítenek a hengerre. A<br />
vetület nemzetközi jellegét az adja, hogy az egész föld ábrázolható oly módon, hogy egy<br />
hengeren csak 6 fokos szélességben ábrázolják a földet.<br />
A következõ részben 6 fokkal elforgatják a henger tengelyét az egyenlítõ síkjában, és<br />
ismét egy 6 fokos szélességû sávot használnak. A vetületet a volt Szovjetunióban és a volt<br />
szocialista országokba került alkalmazásra.<br />
A másik nemzetközi vetületi rendszer az UTM (Universal Transverse Mercator).<br />
Alapfelülete a Hayford féle nemzetközi ellipszoid képfelülete transzverzális elhelyezkedésû<br />
henger. A vetítés Gauss-Krüger vetület szerint történik. A vetületnél redukciót alkalmaznak<br />
(metszõ henger).<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
47
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
4.3. AZ EGYSÉGES ORSZÁGOS VETÜLETI ÉS TÉRKÉPRENDSZER<br />
4.3.1. Egységes Országos Vetület-i (EOV) rendszer<br />
Az egységes országos térképrendszer (EOTR) alapja az Egységes Országos Vetület<br />
(röviden: EOV).<br />
A képfelületi koordináta rendszer pozitív x tengelye észak felé mutat. Az óramutató<br />
járásának megfelelõ pozitív forgásiránnyal egyezõen a pozitív y tengely iránya kelet felé mutat.<br />
A koordináta rendszert a tengellyel párhuzamosan eltolták azért, hogy a koordináták az ország<br />
területén mindenhol pozitívak legyenek. Az eltolás mértéke Y irányban 650 km, X irányban<br />
200 km. Ebbõl következõen az x koordináták mindig kisebbek mint 400 km és az y<br />
koordináták mindig nagyobbak ennél. Ezzel a koordináta számértékébõl mindig eldönthetõ,<br />
hogy a koordináta x vagy y.<br />
Az EOV-hez egységes országos térképrendszer tartozik. Ez azt jelenti, hogy az ország<br />
területén egységes:<br />
- a vetület és a koordináta rendszer;<br />
- a vízszintes és magassági alaphálózat;<br />
- a térképek méretarány rendszere és szelvényezése.<br />
Az egységes országos térképrendszer (EORT) szelvényszámozása<br />
A térképrendszer alapja az M = 1:100 000 méretarányú térkép. Ez alapján az ország<br />
területét a koordináta tengelyekkel párhuzamosan, x irányban, É-D irányban 32 km magasságú,<br />
és K-Ny irányban 48 km szélességû téglalapokra bontja. Ezeket a téglalapokat az M = 1:100<br />
000 méretaránynak megfelelõen 32*48 cm méretû térképlapokon jelenítjük meg.<br />
A sorokat déltõl észak felé haladva 0; 1; 2 ... számokkal jelöljük. Az oszlopokat<br />
nyugatról kelet felé haladva 0; 1; 2 … számokkal határozzuk meg. A térképlapokat a soroknak<br />
és oszlopoknak megfelelõen számozzuk. Így az ország területére esõ térképlapok száma egy<br />
kétjegyû szám. Az elsõ jegy a sor száma, a második jegy az oszlop száma. Ettõl csak az ország<br />
keleti és északi részén térünk el kis mértékben. Ott a térképlapokat háromjegyû számokkal<br />
jelöljük, az elv megtartásával.<br />
.ábra: Az EOTR<br />
M=1:100 000 szelvények számozása<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
48
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
A további nagyobb méretarányú szelvényeket az M=1:100 000 szelvény számából<br />
vezetjük le, mindig az elõzõ szelvény negyed részre bontásával.<br />
ábra: Topográfiai térképek szelvényszámozása<br />
Az M = 1 : 50 000 méretarányú (topográfiai térképek) szelvények jelölésére az M =<br />
1:100000 szelvényt 4 részre bontjuk és az egyes negyedeket sorszámozzuk. Az egyes számot<br />
az eredeti szelvény észak-nyugati része, a kettest észak-keleti negyede, majd a délnyugati<br />
negyed kapja a hármas számot, a négyes szám a dél-keleti negyedé. Ezeket a számokat<br />
kötõjellel írjuk a százezres szelvényszám után. A további nagyobb méretarányú szelvényeket is<br />
mindig negyedeléssel hozzuk létre. Ugyanezt az elvet folytatják a földmérési alaptérképek<br />
esetén is.<br />
E számozás szerinti térképlapok méretét és számozását az alábbi (2.sz..) táblázatban<br />
foglaljuk össze:<br />
Az EOTR országos szelvényszámozása és szelvényadatai<br />
Térképcsoport Méretarány Szelvényszám Szelvényméret a<br />
vetületen<br />
(km, illetve m)<br />
2. sz. táblázat<br />
Szelvényméret a<br />
térképen<br />
(cm)<br />
topográfiai 1:100 000 54 48x32 48x32<br />
1:50 000 54-3 24x16 48x32<br />
1:25 000 54-32 12x8 48x32<br />
1:10 000 54-324 6x4 60x40<br />
földmérési 1:10 000 54-324 6000x4000 60x40<br />
1:4 000 54-324-1 3000x2000 75x50<br />
1:2 000 54-324-14 1500x1000 75x50<br />
1:1 000 54-324-142 750x500 75x50<br />
1:500 54-324-1423 375x250 75x50<br />
Ez a szelvényszámozás a topográfiai térképekre vonatkozik, melyek közül az<br />
M=1:10000 méretarányú térképek származnak eredeti terepi felmérésbõl. A kisebb<br />
méretarányúakat ezekbõl vezetik kicsinyítéssel és a tartalom átszerkesztésével.<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
49
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
4.3.2. A földmérési alaptérképek országos szelvényszámozása<br />
A földmérési térképek számozása ennek továbbfolytatásával történik. A számozás a<br />
továbbiakban is az elõzõ szelvény negyedelésével történik. A földmérési térképek<br />
szelvényszámát kötõjellel írjuk a topográfiai szelvényszám után.<br />
3. ábra: A földmérési alaptérképek országos számozása<br />
Az 1:4000 méretarányú térképek a külterületek ábrázolását szolgálják, de ezt a méretarányt<br />
használjuk a községek átnézeti térképeként belterületeknél is. Ezek a térképek szelvényhatáros<br />
ábrázolással készülnek. Az Egységes Országos Térképrendszer Térképei (EOTR) egymás<br />
mellé illeszthetõk. Az 1: 4000 méretarányú térképek lefedik az egész ország területét.<br />
4.3.3. A földmérési alaptérképek településenkénti számozása<br />
A városok, községek felmérésénél a felmérendõ területet, a város, község területét<br />
lefedõ térképeket folyamatosan végig számozzuk. Ez a községenkénti folyamatos számozás.<br />
Az egyes térképlapokat az EOTR szelvények határvonalainak megfelelõen választjuk. Az<br />
egyes lapokat az M= 1:4 000 méretarányú térképeknek megfelelõen 1-tõl kezdõdõen végig<br />
számozzuk. A számozást a legészakibb sorban kezdjük, majd a következõ délre lévõ sorban<br />
számozzuk az egyes szelvényeket.<br />
Az M=1:4000 méretarányúnál nagyobb méretarányú szelvényeket az ábrázolás<br />
érdekében ugyanúgy törjük a szelvény negyedelésével hozzuk létre az M= 1:2000 és további<br />
negyedeléssel az M=1:1000 méretarányú szelvényeket. Ezeket az M=1:4000 méretarányú<br />
szelvényszám után tizedes törttel jelöljük. Az ábrázolás gazdaságossága érdekében itt eltolt<br />
(esetleg 90•-al elforgatott) szelvényeket is használunk. Ezeket a szám után kiírt a betûvel<br />
jelöljük annak a szelvényszámnak a felhasználásával, amelyikbõl az eltolt szelvény a legtöbbet<br />
érint.<br />
Az EOTR elõtt készült térképek esetén is használtak községenkénti számozást, ami<br />
megegyezik az 1: 4000 ma szelvények számozásával (4.-5. ábra).<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
50
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
4. ábra: Településenkénti szelvényszámozás az EOTR elõtt<br />
4.4. A TÉRKÉPKÉSZÍTÉSEK VÁLTOZATAI<br />
Tárgyát (tematikáját) tekintve:<br />
- síkrajzi tartalmat érintõ (vízszintes értelmû),<br />
- magassági tartalmat érintõ, illetve<br />
- mind vízszintes, mind magassági<br />
tartalmat érintõ alaptérkép készítésrõl beszélhetünk.<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
51
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
5.ábra: Földmérési alaptérképek szelvényvázlata és számozása, egy településen<br />
Térképkészítési módok:<br />
- újfelmérés,<br />
- térképhelyesbítések (térképkiegészítések, térképfelújítás),<br />
- áttérképezés (átdolgozás, átszerkesztés- vagy újabban: digitális átalakítás).<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
52
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
A Digitális AlapTérkép (DAT) adatbázis-szemléletû térkép elõállítása keretében ezen<br />
felül megkülönböztetünk még:<br />
- digitális átalakítás-t és<br />
- DAT térképfelújítás-t, valamint<br />
- változásvezetés-t.<br />
Az alkalmazott eljárás jellege szerint:<br />
- geodéziai (terepi) felmérések,<br />
- fotogrammetriai (légifelvételek adataiból történõ) térképkészítések,<br />
- foto-geodéziai (vegyes) módszerek, illetve<br />
- a digitalizálást (az analóg térképek számszervé tételét) alkalmazó, vagy<br />
- a fentiek kombinációjaként készült megoldások<br />
különböztethetõk meg.<br />
A terepi módszerek lehetnek<br />
- „hagyományos” technológiák (ortogonális és poláris felmérést alkalmazó),<br />
- félautomatizált megoldások,<br />
- automatizált felmérések, illetve<br />
- digitális megoldások.<br />
A fotogrammetriai módszereknek:<br />
• grafikus (sík-, sztereo, vagy ortofotogrammetriai),<br />
• numerikus (sztereofotogrammetriai),<br />
• számítógéppel segített (analóg/analitikus), illetve<br />
• digitális<br />
technológiai változatai említendõk meg.<br />
Fotogeodéziai módszereknek az olyan megoldásokat nevezzük, amikor a pontosság<br />
fokozása érdekében a terepi (geodéziai) munkák részarányát növeljük a szokásos<br />
fotogrammetriai módszerekhez képest.<br />
A digitalizálással egybekötött térképszerkesztések kezdetben a területszámítás<br />
gyorsítását, majd a kirajzolás megkönnyítését szolgálták. Ma a térképi adatok számítógépes<br />
kezelése érdekében - mint a leggyorsabb, így leggazdaságosabb módszert – alkalmazzák.<br />
A térképek karbantartását (változásainak vezetését) általában ugyanolyan<br />
megbízhatósággal kell végezni, mint ahogyan az elõállítás történt (azaz legtöbbször<br />
grafikusan), de a változásoknak csak egy része kerül a térképeket kezelõ földhivatalokhoz,<br />
ezért tartalmilag részben elavulnak. Emellett az analóg térképek állaga is jelentõsen romlott.<br />
Megemlítendõ, hogy a jelenleg meglévõ földmérési alaptérképek nagy része – a fentiek<br />
következtében is – tartalom, és megbízhatóság szempontjából nem elégíti ki a velük szemben<br />
támasztott mai követelményeket. Ezek a térképmûvek a felmérés módszerétõl, az ábrázolás<br />
méretarányától, a készítés idõpontjától függõen eltérõ pontosságúak. Közel 50 %-uk az EOVtõl<br />
eltérõ (korábbi) vetületi rendszerû, hagyományos alapú térképlapokon szerepel, de<br />
tartalmilag is részben már avultak, ugyanakkor nagy részük csak grafikus formában áll<br />
rendelkezésre.<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
53
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
Napjainkban nyílt lehetõség arra, hogy egységes koncepció alapján megteremtsük a<br />
helyhez rendelhetõ információk modern tárolására és kezelésére alkalmas digitális térképi<br />
állományok alapjait és megkezdhessük a térképállomány létrehozását. Amennyiben azonban az<br />
átalakítás csak az analóg térkép irodai átalakítása (terepi méretek tömeges bedolgozása<br />
nélkül), a térkép továbbra is csak grafikus értékûnek tekintendõ!<br />
4.5. A TÉRINFORMATIKA TÉRKÉPI ALAPJAI<br />
A földmérési és térképészeti törvény szerint a térinformatikai rendszer: "Az adott<br />
célnak megfelelõen megválasztott hardver és szoftver eszközökre, valamint térképekre<br />
felépített számítógépes informatikai rendszer, amellyel földrajzi helyhez kötött információkat<br />
tartalmazó adatállomány tárolható, illetve kezelhetõ."<br />
A fentiekbõl egyértelmû, hogy a térinformatika térképre épülõ informatikai rendszer.<br />
Ha az állam és a helyi önkormányzat térinformatikai rendszert alakít ki, akkor alapul az állami<br />
térképeket és állami alapadatokat kell használni. E térinformatikai rendszerek céljára tehát<br />
nem kell új felméréseket végezni és ezáltal új térképeket készíteni, hanem a földmérési<br />
alaptérkép felhasználásával - tartalmának bõvítésével (esetleg szûkítésével) - szükséges<br />
biztosítani, hogy állandó kapcsolat állhasson fenn az ingatlan-nyilvántartással és egyéb<br />
térinformatikai rendszerekkel. Az ingatlan-nyilvántartási térképen átvezetett változásokat az<br />
említett térinformatikai rendszerek adatbázisaiban is érvényesíteni kell.<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
54
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
5. GEODÉZIAI MÜSZEREK<br />
5.1. TEODOLITOK, TÁVMÉRÕK, MÉRÕÁLLOMÁSOK<br />
5.1.1. Teodolitok<br />
A geodézia, mint a helymeghatározás tudománya gyakorlati tevékenysége során olyan<br />
adatokat határoz meg, melyek a pontok geometriai helyének a megadásához szükséges. Ezek<br />
az adatok szögek és távolságok. Geodéziában hosszú<br />
története során kialakultak azok a mûszerek,<br />
melyekkel szögeket (irányokat) és távolságokat<br />
tudunk megmérni. A mûszerek fejlõdésével a mérés<br />
pontossága folyamatosan nõtt. A mûszerek egyre<br />
könnyebben kezelhetõvé váltak. A fejlõdés során<br />
elõször az iránymérõ mûszerek alakultak ki. Ezeket a<br />
mûszereket teodolitnak nevezzük.<br />
A teodolit tengelyei<br />
A teodolit elvi felépítését<br />
tekintve egy olyan kötött irányzó<br />
berendezés, mely két egymásra<br />
merõleges függõleges, illetve<br />
vízszintes tengely körül elforgatható<br />
és az elforgatás mértéke a<br />
meghatározható.<br />
A teodolit vázlatos felépítését<br />
az ábrán láthatjuk. Két fõ részbõl<br />
épül fel: a mûszertalp és az alhidádé.<br />
a.) A mûszertalp a mûszernek az a<br />
része, amely mérés alatt mozdulatlan.<br />
b.) Alhidádénak az állótengely körül<br />
elforgatható részt nevezzük.<br />
A teodolitot általában háromlábú<br />
mûszerállványra állítjuk fel. A<br />
mûszert az állványhoz összekötõ<br />
csavarral kapcsoljuk.<br />
A teodolit segítségével vízszintes és függõleges<br />
síkban fekvõ szögeket mérhetünk. A mûszer fõ része<br />
egy távcsõ, melyet egy függõleges és egy<br />
fekvõtengely körül forgathatunk. A két tengely körüli<br />
elfordulás szögértékét az osztott körök segítségével<br />
mérhetjük.<br />
A teodolit szerkezeti részei<br />
A teodolit alsó része a központositó szerepet (is) betöltõ mûszertalp. Ebbe építik be a három<br />
talpcsavart, amelyek segítségével a mûszert bizonyos határok között dönteni lehet és<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
55
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
függõlegessé tehetõ a mûszer állótengelye. A mûszertörzsben van az állótengely perselye, és<br />
itt van a vízszintes kör a limbusz is. A mûszertörzs kiemelhetõ a központosító talpból.<br />
A mûszertörzs perselyébe illeszkedik a mûszer állótengelye, amely már az alhidádéhoz, a<br />
mûszer felsõ részéhez tartozik. E két részt egybe építik.<br />
Az alhidádén van a vízszintes kör leolvasására szolgáló egy vagy két leolvasó<br />
berendezés. Az alhidádé két oszlopa tartja a fekvõtengelyt, melyre mereven szerelik fel a<br />
távcsövet és a magassági kört. Az alhidádén található az állótengely függõleges beállításánál<br />
használt alhidádé-libella<br />
A távcsõ fekvõtengely körül átforgatható. Így a távcsõ helyzete megváltoztatható a<br />
mûszerhez képest. Ez a mûszer hibáinak kiküszöbölésénél alapvetõ jelentõségû.<br />
A mûszer távcsöve a mai mûszereken is optikai távcsõ. A<br />
távcsõvel végzett irányzáshoz elõször be kell állítani az okulárist,<br />
hogy a szálkeresztet élesen és feketének lássuk. A távcsõvel látott<br />
kép élesre állítását a parallaxiscsavar beállításával végezzük.<br />
A teodolit irányvonalának az állótengely, ill. a fekvõtengely<br />
körüli elfordulásának mértékét a tengelyre merõleges és<br />
központos elhelyezésû osztott körökön mérjük.<br />
A teodolitnak a következõ három tengelye van.<br />
a.) Állótengely: ami körül forgatjuk az alhidádét.<br />
b.) Fekvõtengely: a távcsõ forgatási tengelye.<br />
c.) Irányvonal: (irányzótengely, kollimációtengely): a távcsõ<br />
objektív optikai középpontján és a szálkereszt metszéspontján<br />
áthaladó egyenes.<br />
Ez a három tengely egy pontban metszi egymást, és a<br />
fekvõtengely merõleges a másik két tengelyre.<br />
A kódkör<br />
A gyárak igyekeznek, hogy a mûszer a gyártás során a különbözõ geometriai feltételeket<br />
kielégítse. Ez azonban csak részben elérhetõ; a maradék hibák hatással vannak a mérési<br />
eredményekre, amelyet a mérési módszer, vagy megfelelõ korrekciók, javítások számításával<br />
kell kiküszöbölni<br />
A teodolit precíziós optikai-mechanikai mûszer, melybe ma már igen sok elektronikai<br />
részt építenek be. A teodolit tengelyeinek csapágyazása igen pontos szabatos forgatást tesz<br />
lehetõvé. Az elforgatást és megkötést kötõcsavarok megoldásával és megszorításával<br />
végezzük. A forgatást kis mértékben megkötés után irányító („parány”-)csavarokkal<br />
folytathatjuk. Ezzel tudjuk elérni, hogy a megirányzandó jelet pontosan beirányozzuk. Ilyen<br />
kötõ és irányítócsavarok vannak a fekvõ és állótengely körüli mozgatás elvégzéséhez is. A<br />
teodolit alhidádéjába még egy kis távcsövet is beépítenek, amit optikai vetítõnek nevezünk.<br />
Ezzel tudjuk a mûszert a pont fölé állítani<br />
A limbuszkör és a magassági kör ma is általában üvegbõl készül. Régebben valódi fok és<br />
percosztás volt a körökön, és ezeket optikai mikroszkópok segítségével olvastunk le. Ma a<br />
körökön kódosztások vannak és ezeket elektronikusan olvassuk le. Kijelzése a szokásos<br />
digitális formában történik, emellett a leolvasás még elektronikus jel formájában is<br />
rendelkezésre áll, így a további digitális adatfeldolgozás történhet.<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
56
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
A teodolittal egy pontból kiinduló irányok helyzetét határozzuk meg. Az iránymérést úgy<br />
végezzük, hogy a mérendõ irányok közül kiválasztjuk a legjobban láthatót. Ez lesz a<br />
kezdõirány. Kezdõirány az lesz, melynek jó a háttere, jó a megvilágíthatósága és az átlagosnál<br />
nagyobb távolságban van. A kezdõirány megirányzása úgy történik, hogy a távcsõ tetején lévõ<br />
irányzékkal közelítõen megirányozzuk a tárgyat. A jelet a szálereszt közepére állítjuk az<br />
irányító csavarok forgatásával.<br />
Ezután leolvasást végzünk és rögzítjük a mérési eredményt a mûszer tárolójában. Az elsõ<br />
irány megirányzása után sorban megirányozzuk a pontokat az óramutató járásával azonos<br />
sorrendben. Az utolsó irány megirányzása után ismét megirányozzuk a kezdõpontot.<br />
Ezután a mûszer távcsövét áthajtjuk a fekvõtengely körül és átforgatjuk az állótengely<br />
körül. Ezt nevezzük 2. távcsõállásnak. A 2. távcsõállásban ismét sorban megirányozzuk az<br />
egyes pontokat, de most ellenkezõ sorrendben.<br />
Ez a mérési módszer a különbözõ mûszerhibák kiejtése miatt szükséges azért, hogy<br />
megfelelõ pontosságot érjünk el. Az adatokat ezután átvisszük a számítógépbe, és ott<br />
dolgozzuk fel. Az újabb mûszereknél már megengedett az egy távcsõállásban történõ mérés,<br />
mert a mûszereket úgy szerkesztették, hogy azokat a hibákat a mûszer „kompenzálja”.<br />
5.1.2. Fizikai távmérõ mûszerek és mérõállomások<br />
A fizikai távmérõ mûszerek megjelenése döntõ változást hozott a geodéziai<br />
pontmeghatározások, részletes felmérések, kitûzések területén. Korábban a távolságok mérését<br />
kerültük a geodéziai meghatározások során. Ennek oka, hogy a mérõszalaggal történõ<br />
hosszmérés nehézkes, gyakorlatban csak néhány száz méterig használható. Az optikai távmérés<br />
pontossága pedig nem elégíti ki a részletes felmérések pontossági elvárásait. Ezért a klasszikus<br />
geodéziában különleges fontosságú volt az iránymérés.<br />
Ez a felfogás alapvetõen megváltozott a fizikai távmérõ mûszerek megjelenésekor. A<br />
távolságmérés pontossága elérte az iránymérését és a mérések idõtartama is egyre rövidebbé<br />
vált a késõbbi fejlõdés következtében.<br />
A fizikai távmérés során a mûszer elektromágneses hullámot bocsát ki. Ezt - a távolság<br />
másik végpontján elhelyezett - visszaverõ berendezés visszaveri a mûszerhez. A mûszer veszi a<br />
visszaérkezõ jelet, amit összehasonlít a kibocsátott jellel. Az eltelt idõ (vagy más, ezzel<br />
kapcsolatos érték) alapján számíthatjuk a távolságot. A távolságmérés alapegyenletét.<br />
D = v . t<br />
formában írhatjuk fel. A D a távolságot jelöli, a v az elektromágneses hullám terjedési<br />
sebessége a légkörben, t a távolság kétszeri megtételéhez szükséges idõ.<br />
Minthogy az elektromágneses sugár a távolságot kétszer futja be (oda és vissza), ezért<br />
ezt a távmérési eljárást kétutas<br />
távmérésnek nevezzük.<br />
Távmérés fázisméréssel<br />
A fizikai távmérõk által kibocsátott<br />
elektromágneses hullámok a<br />
légkörben haladva futják be a<br />
mérendõ távolságot. A<br />
hullámterjedés közege, a levegõ<br />
sem homogén. A fizikai távmérés a<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
57
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
légkör legalsó részében, a troposzférában történik, a talaj feletti légrétegben. A mérõhullámok<br />
talaj feletti magassága általában néhány méter.<br />
A fizikai távmérõk vivõhullámának szempontjából a légkörnek két hatása fontos:<br />
a.) Légkör hatására bekövetkezõ energiaveszteség, mely elsõsorban a mérhetõ legnagyobb<br />
távolságot befolyásolja.<br />
b.) A légkör hatása a hullám terjedési sebességére, melyet, mint távolság-korrekciót<br />
(meteorológiai redukcióként) veszünk figyelembe).<br />
A távmérõ által kibocsátott elektromágneses sugárzás csak részben érkezik vissza a<br />
vevõhöz. A vett jelnek olyan erõsségûnek kell lenni, hogy az kiértékelhetõ legyen.<br />
Az elektrooptikai távmérõk esetén a kibocsátott sugárzás az infravörös (nem látható<br />
fény) tartományba esik. Ennek terjedési tulajdonságai jól megegyeznek a látható fény<br />
tulajdonságaival. Az infravörös sugárzás energiavesztesége hasonló tulajdonságokat mutat,<br />
mint a látható fény. A két pont között közvetlen összelátás szükséges, melyet szabad szemmel<br />
is meg tudunk figyelni.<br />
Zavarja a mérést, ha a mérési program alatt valami, pl. falevelek, autó, járókelõk<br />
megszakítják az összelátást. Ha mégis ilyen akadály lépne fel, akkor a mérési program<br />
várakozik, És az akadály megszûnése után tovább folytatódik.<br />
Az egyes elektrooptikai távmérõkkel mérhetõ legnagyobb távolságot a mûszerismertetõk<br />
megadják, ez azonban függ a légköri körülményektõl is. A szabad szemmel megfigyelhetõ<br />
látótávolság és a mérhetõ távolság között kapcsolat áll fenn.<br />
Elektromágneses hullámok terjedési sebessége a légkörben<br />
A fény légüres térben meghatározott sebessége ismert:<br />
c = 299,792 458 m/s.<br />
A légkörben a terjedési sebesség megváltozik és a levegõ törésmutatója függvényében<br />
értékû lesz, ahol n a levegõ törésmutatója.<br />
v<br />
c<br />
=<br />
n<br />
A törésmutató értéke a levegõ hõmérsékletétõl, a légnyomástól és a páranyomástól és a<br />
hullám hosszától függ.<br />
A használatos összefüggések segítségével csak a levegõ pontbeli törésmutatóját tudjuk<br />
meghatározni. A mért távolság vonalán azonban változik a törésmutató értéke. A távolság<br />
számításában azonban az átlagos törésmutatóra van szükségünk. Ezt úgy határozhatjuk meg,<br />
hogy a távolság mentén, több helyen mérjük a légkör állandóit. Általában 2 km távolságig<br />
elegendõ a távolság egyik pontján, a mûszer mellett mérni a meteorológiai adatokat. 2 km<br />
felett mindkét ponton mérjük a meteorológiai adatokat, és ha lehetõségünk van, közben is. A<br />
meteorológiai adatok megmérésének hibája befolyásolja a távolság megbízhatóságát.<br />
Az elektrooptikai távméréskor passzív visszaverõ berendezést használunk. Ez általában<br />
egy prizma, mely a fénysugarakat térben 180 fokkal téríti el.<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
58
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
A prizma alakját úgy képzelhetjük el, hogy egy derékszögû kocka sarkát, testátlójára<br />
merõlegesen levágják és megfelelõ foglalás után építik be a prizmaházba. A prizma sarkait<br />
levágják, hogy kedvezõbb alakja legyen. Követelmény, hogy a kocka eredeti három oldala<br />
szabatosan merõleges legyen és mindhárom oldal sík legyen. A prizma anyagának jó minõségû<br />
optikai üvegbõl kell lennie. Emiatt a prizmák általában drágák. Régebbi prizmákat is<br />
felhasználhatunk a mérések során. Ez esetben a felszerelés összeadó állandója megváltozik.<br />
A mûanyag prizmákat a<br />
„macskaszem” alakjának<br />
megfelelõen készítik. Elõnyük,<br />
hogy olcsóbbak, mint az<br />
üvegprizmák, de a mûszer<br />
hatótávolsága jelentõsen csökken,<br />
és általában nem haladja meg a<br />
néhány száz métert.<br />
Egyes mûszerek képesek<br />
A távmérõmüszerek összeadó állandója távolságot mérni közönséges<br />
felületre is. Ebben az esetben<br />
semmilyen külön visszaverõ eszközre nincs szükség. Ez azonban jelentõsen csökkenti a<br />
mérhetõ távolságot. A mérhetõ távolság a több tízméteres, esetleg a néhány százméteres<br />
tartományba esik.<br />
5.1.3. A távmérés hibaforrásai és redukciói (javításai)<br />
a.) A mérõfelszerelés összeadó-állandója<br />
Az összeadó állandó a távmérés egyik legfontosabb hibája. Minden mérési eredményt<br />
ugyanolyan mértékben terhel. Az összeadó-állandó abban jelentkezik, hogy minden távolság<br />
azonos értékkel lesz hibás. A hiba eredete a mûszer és prizma felépítésébõl egyaránt adódhat.<br />
b.) A távmérõ szorzóállandója<br />
A mûszer szorzóállandója a távmérõ által elõállított frekvenciától függ, ezért ezt a hibát<br />
gyakran nevezzük frekvencia hibának is. A hiba eredete, hogy a mérõhullám hullámhossza nem<br />
az „etalon” (nemzetközi méter) adott számú többszöröse.<br />
Az állandó értéke az elektronikus alkatrészek „öregedése” miatt változhat. Ezért a<br />
használt mûszereknél minden javítás után, de legalább kétévenként ellenõrizni szükséges.<br />
c.) Távolságmérés redukciói<br />
A méréseket a terepen végezzük, ezeket a távolság adatokat át kell számítani a számítás<br />
felületére. A távolságokat több lépésben számítjuk át. Az egyes átszámításokat redukciók<br />
formájában végezzük el. A redukciók általában kis értékûek, ezért igen fontos a redukciók<br />
értékét és elõjelét figyelni. A redukciók egy részét már méréskor figyelembe vehetjük, ezért<br />
ügyelni kell, hogy ne hagyjunk ki valamelyik redukciót, de hiba az is, ha valamelyik redukciót<br />
kétszer is számítunk.<br />
A mûszerrel meghatározott t mért távolságot elõször meteorológiai redukcióval kell<br />
ellátni. Ezt a távolságot a mûszer geometriai m szorzó és c összeadó állandójának<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
59
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
figyelembevételével számítjuk át térbeli ferde távolsággá. A ferde távolságot vízszintesre kell<br />
redukálni. A vízszintes távolságot tovább kell redukálni a geoidra<br />
További redukció, hogy a Föld gömbnek képzelt felületérõl áttérjünk a számítás síkjára.<br />
Ez a vetületi redukció attól függ, hogy milyen vetületi rendszert használunk. Magyarországon<br />
az EOV az Egységes Országos Vetületi rendszert használjuk általában. A vetületi redukció<br />
értéke (EOV esetén) -7......+20 cm között változik km-enként.<br />
5.1.4. A távmérõ és szögmérõ mûszerek kapcsolata<br />
A távmérõ és szögmérõ mûszerek elõször egymástól függetlenül alakultak ki.<br />
Kapcsolatuk folyamatosan fejlõdött, kategóriák alakultak ki, melyek még ma is élnek.<br />
Önálló távmérõk. A távmérõk fejlõdésének kezdetén a távmérõk önálló mûszerek<br />
voltak. Szögmérõ mûszerrel való kapcsolatuk csak kényszerközpontosítással volt lehetséges.<br />
Gyakorlati használatuk ma már lényegesen lecsökkent.<br />
Önálló (manapság elektronikus) teodolitok számára is külön feladatkör alakult ki.<br />
Szabatos szögmérések ugyancsak mérnöki feladatokhoz, ipari mérõrendszerekben kerülnek<br />
alkalmazásra. Ilyen feladatok megoldására a szögmérés leolvasó képessége 1” vagy az alatti.<br />
Rátét távmérõk jelentették az összeépítés elsõ lépését. Ezeknél a mûszereknél a<br />
teodolitra helyezik fel a távmérõt. Az összekapcsolás két formában történhet.<br />
Mindkét összekapcsolás esetén hátrány, hogy a távmérõ terheli a szögmérõ mûszert,<br />
emiatt a szögmérés pontossága csökken. Csak olyan esetekben használhatók, mikor elegendõ a<br />
távmérést cm élesen végezni és a szögmérésnél is elegendõ 5-10” élességû mérés (és az ennek<br />
megfelelõ pontosság).<br />
5.1.5. Elektronikus tahiméterek<br />
A teodolit és távmérõ összeépítésével létrejöttek az elektronikus tahiméterek. Ezeknél a<br />
mûszereknél a teodolit távcsöve magába foglalja közvetlenül a távmérõ adó- és vevõoptikáját<br />
is. A távmérõ szerkezeti elemeit a távcsõ alatt és felett helyezik el. A mûszereken egy<br />
különálló, több soros kijelzõn jelennek meg a mérési eredmények. A mûszer alhidádé oszlopán,<br />
vagy a távcsõ alatti részen alakították ki a kapcsolódó és az adatbeviteli billentyûzetet, melyen<br />
keresztül vezérelhetjük a különbözõ mûveleteket, beállítási lehetõségeket.<br />
A mûszerekhez általában két külsõ csatlakozási lehetõség van. Az egyik az adatok<br />
forgalmát teszi lehetõvé, a másik a külsõ akkumulátor csatlakoztatását. Az adat kimeneten<br />
keresztül csatlakoztathatunk a mûszerhez külsõ adatrögzítõt, ahol a mért és az adatrögzítõ<br />
billentyûzetén bevitt adatokat tárolhatjuk.<br />
5.1.6. Mérõállomások<br />
Mérõállomások az elektronikus tahiméterek továbbfejlõdésével alakultak ki a<br />
mérõállomások (angolul: totál station). A mûszerbe beépítették magát az adatrögzítõt is. Az<br />
elektronikus tahiméter és a mérõállomás között nincs éles határ, a mérõállomások programját<br />
legtöbbször lehet pótolni egy külsõ adatrögzítõvel.<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
60
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
5.2. MAGASSÁGMÉRÉS ÉS ESZKÖZEI<br />
5.2.1. A magasság értelmezése, a szintezés elve<br />
A magasságmérés története az emberiség történetének legõsibb koráig nyúlik vissza. A<br />
pont magassága alatt az alapfelület és pont közötti távolságot értjük, melyet a vetítõvonal<br />
mentén mérünk meg. Válasszuk alapfelületnek a vízszintest és vetítõ vonalnak a függõlegest.<br />
Ezt a természet meghatározta rendszert használjuk a magasságok meghatározásánál. A<br />
magasságokat megadhatjuk helyi- és abszolút rendszerben. Helyi rendszernek azt nevezzük,<br />
mikor az alapfelületet egy kisebb területre kiterjedõen vesszük fel. Az abszolút<br />
meghatározásnál az alapfelületet a tenger közepes vízszintjében veszik fel. Ezért nevezzük<br />
ezeket a magasságokat tengerszint feletti magasságoknak.<br />
Magyarország, mint az Osztrák-Magyar Monarchia tagja, a trieszti kikötõben elhelyezett<br />
vízmérce középértékét használta alapszintnek, melyet 1875-ben határoztak meg. Az 1960-as<br />
években megváltoztatták az alapfelületül választott tengerszintet és az Adriai alapszintrõl<br />
áttértek a Balti alapszintre.<br />
A szintezés elve<br />
A legutóbbi hálózat létesítése az 1970-es évek közepén kezdõdött. A munkálatok -<br />
megszakításokkal - még ma is folynak.<br />
A magasságmeghatározásnak többféle módszere alakult ki. Ezek közül legfontosabb a<br />
szintezés. A szintezés alapelve az, hogy a két ponton (A és B), melynek a<br />
magasságkülönbségét kívánjuk meghatározni, felállítunk egy-egy lécet. A mûszerrel a két pont<br />
között állunk fel.<br />
A mûszerrel elõállítjuk a vízszintest és egymás után leolvassuk a lécen a mûszer<br />
horizontjának magasságát.<br />
A magasságkülönbséget a két leolvasás különbségeként számíthatjuk:<br />
∆ m = l B − l .<br />
A<br />
A 1 2 3 B<br />
A vonalszintezés alapelve<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
61
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
A mûszert, mellyel a helyi vízszintest elõállítjuk, szintezõ mûszernek nevezzük, a léceket<br />
pedig szintezõ lécnek. A szintezést akkor is elvégezhetjük, ha a két pont között a távolság<br />
olyan nagy, hogy nem tudjuk egy mûszerállással meghatározni, ilyenkor elvégezhetjük a<br />
magasság különbség meghatározását részletekben.<br />
Az ábra szerint a távolságot olyan részekre bontjuk, hogy a két szomszédos ponton<br />
felállított lécek közötti magasságkülönbséget már meg tudjuk mérni. Elõször az A és 1. pont<br />
között végezzük el a mérést, majd a hátul lévõ lécet tovább visszük a 2. pontra és a mûszerrel<br />
is átmegyünk a következõ mûszerállásra. Itt is mérünk a két lécre, amelyek most az 1. és 2.<br />
ponton állnak. Ezután tovább halad a mérés. Az 1. ponton lévõ lécet tovább visszük a 3.<br />
pontra, a mûszerrel tovább megyünk a következõ mûszerállásra. A mérést így addig folytatjuk,<br />
míg el nem érjük a B pontot.<br />
Az A és B pont közötti magasságkülönbséget úgy számítjuk, hogy álláspontonként<br />
képezzük a két szomszédos pont magasság különbségeit, és ezeket összeadjuk.<br />
A szintezésnek ezt a mérési módját vonalszintezésnek nevezzük, ami a mérés<br />
folyamatából következik. A mérés során az 1., 2. és 3. pontot csak a mérés idejére jelöljük<br />
meg. Ezeket a pontokat kötõpontoknak nevezzük. A leolvasásokat a mérés haladási irányának<br />
megfelelõen nevezzük hátra- és elõre leolvasásnak.<br />
5.2.2. Szintezõmûszerek<br />
A mai szintezõmûszerek felépítésüket tekintve kétfélék lehetnek. A régebbiek libellásak,<br />
az újabbak kompenzátorosak. A libellás szintezõmûszerek felépítését a mutatja. A mûszer két<br />
fontosabb részbõl áll: a mérés közben mozdulatlan mûszertalpból és a körbe forgatható<br />
alhidádébõl.<br />
A fekvõtengely fölött helyezkedik el a távcsõ és a szintezõ libella. Ezt általában egy<br />
burkolatba építik be. A mai mûszerek távcsöve belsõ képállítású. Így az irányvonal stabilabb,<br />
kevésbé ingadozik, mint a hagyományos geodéziai távcsöveknél, a parallaxiscsavar állítása<br />
esetén. A távcsõ ma már egyenes állású képet ad. Régebbi mûszerek esetén fordított állású<br />
képet láttunk. A távcsõ szállemezén, a fekvõszál alatt és fölött egy-egy rövidebb szálat látunk.<br />
A mérés során ezen a két szálon is le fogunk<br />
olvasni. A távcsõ látómezejébe általában bevetítik a<br />
szintezõlibella képét, vagy közvetlenül a távcsõ<br />
okuláris mellõl látni lehet a szintezõlibella<br />
buborékjának helyzetét.<br />
A mûszerek másik csoportja a kompenzátoros<br />
szintezõk. Ezeket a mûszereket nevezik<br />
önbeálló, vagy automatikus mûszereknek is.<br />
A libellás szintezõmûszer<br />
Az önbeálló szintezõmûszereknek<br />
tulajdonképpen az a feladata, hogy a mûszer<br />
felállítása és az állótengely szelencés libellával végzett közelítõ néhány szögperc pontos<br />
függõlegessé tétele után az irányvonalat egy kompenzátor vízszintessé tegye. Ezt az önbeálló<br />
mûszerek a következõképpen oldják meg<br />
A mûszer felállítása és az állótengely függõlegessé tétele után a távcsõ kis mértékben<br />
ferde lesz, olyan mértékben, ahogyan az állótengely ferde. A mûszer eredeti irányvonala az<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
62
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
objektív optikai középpontján és a szálkereszt közepén átmenõ fénysugár, ami a szálkereszt<br />
középpontján hoz létre valódi képet. Ez az eredeti irányvonal is ferde lesz.<br />
Azt kell megvalósítani, hogy az objektív középpontján áthaladó vízszintes fénysugár<br />
(amit fõsugárnak nevezünk) a szálkereszt középpontján képzõdjön le. A fõsugarat a távcsõ<br />
belsejében egy pontban megtörjük úgy, hogy az objektíven áthaladó vízszintes fénysugár a<br />
szálkereszt közepén képzõdjön le. A fõsugarat az állótengely ferdeségi szögétõl függõ<br />
mértékben kell megtörni.<br />
Ezt a kompenzátoros szintezõmûszereknél egy fizikai ingával érjük el.<br />
A kompenzátorokkal kapcsolatban három jellemzõ adatot szoktak megadni. Beállási<br />
kompenzátor<br />
pontosság, mely azt mutatja, hogy a<br />
kompenzátort kimozdítva milyen<br />
pontossággal áll vissza ugyanabba a<br />
helyzetbe. A beállási idõ azt az<br />
idõtartamot jelzi, hogy kimozdítás után,<br />
mennyi idõ alatt szûnik meg a<br />
kompenzátor lengése. Végül a harmadik<br />
szállemez<br />
A kompenzátoros mûszerek elve<br />
jellemzõ a kompenzálás tartománya, mely<br />
azt mutatja, hogy hány szögperc<br />
mûszerferdeséget képes még kompenzálni.<br />
A kompenzátoros mûszer elõnye a<br />
libellással szemben, elsõsorban a mérés gyorsaságában van. Hátránya, hogy a szélre és rezgésre<br />
sokkal érzékenyebb, mint a libellás mûszer. A libellás mûszereknél további hátrányként<br />
jelentkezik, hogy a napsugárzásra igen érzékeny a libella.<br />
Méréskor a mûszert mûszerállványra helyezzük. Szintezésnél könnyebb mûszerállványt<br />
szoktunk használni. Csak stabil, jó állványon végezhetünk jó mérést.<br />
5.2.3. Szintezõlécek<br />
Méréskor a mûszer fekvõ szálának a helyét olvassuk le, ezért a szintezõlécen jól látható<br />
beosztásnak kell lenni.<br />
A lécet mérés közben függõlegesen kell tartani, hogy a függõleges távolságot tudjuk<br />
mérni. Ezt a lécre szerelt szelencés<br />
libellával tudjuk biztosítani. A<br />
szintezõlécet a mérés kezdetekor a<br />
magassági alappontra helyezzük.<br />
Közbensõ pontoknál<br />
mindig valamilyen egyszerûen<br />
saru mérnöki szintezéshez<br />
facövek vascövek<br />
kivitelezett gömbfelületû pontra,<br />
Kötõpontok<br />
a kötõpontra állítjuk Az<br />
egyértelmû megjelölést úgy<br />
tudjuk elérni, hogy hasonlóan az alappontokhoz, a kötõpontok felsõ része is gömbölyû<br />
legyen.<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
63
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
5.2.4. A szintezés gyakorlati végrehajtása<br />
A szintezést közel sík, vagy enyhén lejtõs terepen, a következõ módon hajtjuk végre. A<br />
lécet felállítjuk a vonal kezdõpontján, a szintezési csapon, vagy gombon. A másik léces elindul<br />
a hátsó ponttól, és lépéssel méri a távolságot. A mûszer léc távolság kimérése után a mûszer<br />
helyét megjelöli a földön. A mûszeres feláll a jelen, és az elõre léces tovább megy, közben<br />
ugyanazt a távolságot lépi ki. Itt leteszi a szintezõ sarut, lenyomja a földbe és ráállítja a lécet<br />
úgy, hogy a talplemez közepe kerüljön a saru legmagasabb pontjára.<br />
Eközben az észlelõ felállítja a mûszert, lábait jól betapossa a talajba, és az állótengelyt<br />
függõlegessé teszi a talpcsavarok forgatásával, a szelencés libellát figyelve. A<br />
hátsó lécet megirányozva elvégzi a távcsõ három fekvõ szálán a<br />
lécleolvasásokat. A lécrõl mindig 4 számjegyet olvas le. Az elsõ kettõt a lécen<br />
megírt számok alapján, a következõt az osztások megszámlálásával és az<br />
utolsó jegyet becsülve.<br />
Ha távcsõben a képet, a távolság kimérése ellenére a parallaxis alatt<br />
látjuk, akkor azt elõször a parallaxis csavarral tüntessük el úgy, hogy<br />
szemünket fel-le irányban mozgatjuk, és a parallaxis csavarral beállítjuk a<br />
legkedvezõbb helyzetet.<br />
A jegyzõkönyvvezetõ bejegyzi az elõre oszlopba a leolvasásokat és<br />
elvégzi az ellenõrzést és számítja mindhárom szálon tett leolvasásokból a<br />
magasság különbséget is. Ha jó, akkor tovább haladnak. Az észlelõ vállon viszi<br />
tovább a mûszert. Aki eddig hátsó léces volt, most õ méri lépéssel a<br />
távolságot, õ jelöli ki a mûszerállás helyét és méri tovább az elõre távolságot is,<br />
ahol leteszi a szintezõ sarut és felállítja a lécet. Azzal, hogy mindig a leendõ<br />
elõre-léces méri a távolságot biztosítani tudjuk a hátra és elõre távolság<br />
egyenlõségét. Így haladunk tovább a szakasz végpontjáig.<br />
A szintezésnek vannak szabályai, melyek betartása nagyban elõsegíti a<br />
mérés jó végrehajtását. A szintezés szabályai azt szolgálják, hogy a szintezésnél<br />
fellépõ hibák minél kevésbé terheljék a magasságkülönbséget.<br />
A szintezõmûszerrel a hátra- és elõre-léctõl mindig azonos távolságra<br />
álljunk fel. Ezzel egyrészt a mûszer igazítási hibáját ejtjük ki, másrészt a<br />
szintfelület görbültségének és a refrakció görbültségének a hatását<br />
csökkentjük.<br />
A vonalszintezést mindig kétszer végezzük, ellentétes irányban. Ezzel a<br />
mûszer- és lécsüllyedés hatását csökkentjük.<br />
A lécleolvasás ne legyen kisebb, mint 30 centiméter. A szabály a<br />
refrakció hatásának csökkentését segíti elõ.<br />
A szintezési szakaszon belül páros számú mûszerállás legyen. Ez a<br />
lécek talpponti hibáját küszöböli ki.<br />
Szintezõléc<br />
A szintezést csak arra alkalmas idõben végezzük, a légrezgés és léglengés hatását<br />
kerüljük el. Ne mérjünk erõs refrakció idején, a déli órákban. Tilos a napkelte utáni félórában<br />
és a napnyugta elõtti félórában mérni, a léglengés miatt.<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
64
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
A szintezõlécet a kötõpontokon csak átforgatni szabad az elõre és hátra leolvasás között,<br />
a kötõpont süllyedésének csökkentésére.<br />
Mérés közben a szintezõlécet függõlegesen kell tartani, ezzel biztosítjuk, hogy a<br />
magasságkülönbséget függõleges irányban mérjük.<br />
Elõször a mérési jegyzõkönyvet számoljuk át. A terepen ceruzával számoltuk a<br />
kötõpontok magasságkülönbségeit. Most ezt számoljuk át tintával. Nagyon fontos, hogy a<br />
jegyzõkönyvben tintával átírt, számított eredmények jók legyenek. A mérési jegyzõkönyvben<br />
kiszámolt értékeknek hibátlannak kell lenni, mert ezekre a késõbbiekben nincs ellenõrzés. A<br />
továbbiakban ezeket tekintjük mérési eredménynek, ezért nagyon fontos, hogy ne terhelje<br />
számítási hiba.<br />
A mérési jegyzõkönyvben számítjuk még a szintezési szakasz a magasságkülönbségét is.<br />
A szintezési szakasz és a szintezési vonal fogalmának megértéséhez nézzük a következõ ábrát.<br />
Ekkor a két állandósított pont között mért magasságkülönbségeket adjuk össze.<br />
A szintezési<br />
vonal adott magasságú<br />
állandósított pontból<br />
indul és adott magasságú<br />
állandósított<br />
pontba zár. Közben a<br />
vonal átmegy több<br />
ismeretlen magasságú<br />
1. szakasz<br />
2. szakasz<br />
3. szakasz<br />
szintezési vonal<br />
A szintezési vonal és a szintezési szakasz<br />
4. szakasz<br />
állandósított ponton. Két állandósított pont közötti vonaldarabot, szintezési szakasznak<br />
nevezzük. Tehát a szintezési vonal több szintezési szakaszból áll.<br />
5.3. A TRIGONOMETRIAI MAGASSÁGMÉRÉS<br />
Magasság különbség mérésére ezen kívül még több lehetõségünk is van. Igen gyakori a<br />
trigonometriai magasságmérés. Ennél a módszernél egy trigonometriai háromszög<br />
segítségével határozzuk meg a két pont magasságkülönbségét.<br />
Ennek elve a következõ ábráról olvasható le. Mérjük az ismert magasságú álláspontból a<br />
magassági szöget (a) és ha ismerjük a vízszintes távolságot (t), a terep (tárgy) vízszintes sík<br />
feletti magassága (Dm) kiszámítható. Ehhez hozzáadva a mûszermagasságot, megkapjuk a<br />
mért pont teljes magasságát. Látható, hogy ehhez lényegében szögmérõ mûszerre van szükség.<br />
Az ábra alapján számítható a toronycsúcs és a mûszer magasságkülönbsége és ha ismerjük<br />
(megmérjük) a mûszer magasságát, a torony magassága képezhetõ.<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
65
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
A trigonometriai magasság mérés elve egy régi rajz alapján<br />
(Lossai Péter jegyzetébõl 1498)<br />
5.4. GLOBÁLIS HELYMEGHATÁROZÁSI RENDSZER<br />
5.4.1. Globális helymeghatározási rendszer felépítése<br />
A geodéziai helymeghatározásban mindig szerepet játszottak a csillagokra végzett<br />
mérések. A mûholdak elterjedésével a mûholdakról érkezõ jelek is felhasználásra kerültek.<br />
Ezek elsõsorban a felsõgeodézia és a kozmikus geodézia keretében kerültek alkalmazásra.<br />
Az 1970-es évektõl kezdve dolgozták ki a földi helymeghatározásra szolgáló mûholdas<br />
rendszert. Ezek kialakítása elsõsorban katonai célokat szolgált. A 60-as évek közepétõl<br />
azonban polgári célra is alkalmazást nyertek. Kifejlesztésük az amerikai védelmi minisztérium<br />
irányítása alatt történt. Az õ felügyeletük alatt mûködik a Navstar rendszer. Oroszországban<br />
(még a Szovjetunió idején) valamivel késõbb fejlesztették ki a Glonász rendszert. Az európai<br />
országokban is születtek tervek hasonló rendszer kifejlesztésére. Ezek közül az amerikai<br />
Navstar rendszer felhasználása terjedt el polgári célra. Az utóbbi idõben felmerült a Navstar és<br />
a Glonasz együttes felhasználása is. A Navstar rendszer alkalmazása lényegesen elterjedtebb,<br />
ezért a következõkben ezzel foglalkozunk.<br />
A globális helymeghatározási rendszer (Global Positioning System - GPS) kifejlesztése<br />
elsõsorban a Föld felszínén lévõ pontok, objektumok helyének meghatározására szolgál,<br />
elsõsorban navigációs célokra. A rendszer három alrendszerbõl áll: mûholdak alrendszere, földi<br />
követõ, vezérlõ alrendszer és a felhasználói vevõberendezések alrendszere.<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
66
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
5.4.2. A mûholdak alrendszere<br />
A mûholdak alrendszere az ûrben keringõ mesterséges holdakból áll. A Föld körül hat<br />
pályán összesen 24 mûhold kering. A holdak pályája szabályosan elosztott úgy, hogy a Föld<br />
bármely pontjáról, bármely idõpontban legalább 4 hold legyen a pont horizontja fölött. A<br />
mûholdak pályája a földi egyenlítõ síkjával 55 fokos szöget zár be. A hat pályasík egymással 60<br />
fokos szöget zár be. Egy-egy pályán 4 mûhold kering egymással 90 fokos szöget bezárva. A<br />
holdak keringési ideje 4 perccel kevesebb, mint 12 óra. A Föld egy tetszõleges pontjáról<br />
figyelve, egy hold egyszer kel fel és egyszer nyugszik le naponta. A 24 hold esetén a Földrõl 4-<br />
8 holdat látunk egyszerre 15 fokos magasági szög felett.<br />
A holdak vázlatosan az alábbi fõbb részekbõl tevõdik össze: rezgéskeltõ a mérõhullámok<br />
sugárzására, frekvencia etalon a rezgések stabilitásának biztosítására, fedélzeti számítógép a<br />
mûhold mûködésének biztosítására, adó- és vevõ csatornák a földi irányító; ezek fogadására és<br />
a földi felhasználók felé jelek sugárzására, napelemek a hold energia ellátásának biztosítására,<br />
fúvókák a hold pályájának módosítására, korrekciójára.<br />
A mûholdak nem egyszerre kerültek felbocsátásra Technikai színvonaluk is folyamatosan<br />
fejlõdik. Egyes elromlott holdak pótlására a felvitt holdakat cserélik. Ez a rendszer is<br />
folyamatos változásban van.<br />
A mûholdak legfontosabb része egy nagypontosságú atomóra. Ez biztosítja a<br />
rezgéskeltõk 10,24 MHz alapfrekvenciáját. Az L1 és L2 frekvencia ennek 154, ill. 120-<br />
szorosa. A két jelet modulálják egyrészt a távmérés végrehajthatósága érdekében, másrészt a<br />
különbözõ üzenetek továbbítására. Ezeken keresztül közlik a holdak pályaelemeit és órahibáit<br />
és a holdak egészségi állapotát, mûködését.<br />
A holdak jeleit szándékosan elrontják azért, hogy a földi meghatározás pontosságát<br />
csökkentsék. A sugárzott jeleket is idõnként megváltoztatják. Ezzel is a felhasználók<br />
lehetõségeit változtatják.<br />
5.4.3. A földi vezérlõ, követõ alrendszer<br />
Ez az alrendszer öt állomást jelent, melyek a Földön közel egyenletes eloszlásban. Ezek<br />
közül a központ Colorado Springs az Egyesült Államokban, a többi a Csendes óceánban (2) az<br />
Indiai óceánban és az Atlanti óceánban helyezkedik el egy-egy szigeten. A követõ állomások<br />
szerepe, hogy folyamatosan vegye a holdak jeleit, és ezeket továbbítsa a központ felé. Ezeken<br />
veszik a központ utasításait, melyet továbbítanak a mûholdak felé. Az adatok frissítése naponta<br />
háromszor történik, a központban gyûjtött adatok kiértékelése után.<br />
5.4.4. A vevõ berendezések alrendszere<br />
A rendszer lehetõségeit megfelelõ vevõberendezéssel lehet kihasználni. A<br />
vevõberendezések sokféle formában és céllal készülnek. Ezek a különbözõ felhasználói<br />
igényeknek megfelelõen alakultak ki. Fontosabb részei: az antenna, kijelzõ- és vezérlõegység,<br />
jelfeldolgozó egység, számító- és tárolóegység, valamint a mûködtetéshez szükséges<br />
tápegység.<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
67
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
A vevõberendezés a vett jelek alapján ismeri fel a látható mûholdakat. A jelek<br />
feldolgozása után kapjuk meg a GPS mérési eredményeket, mûhold és a vevõ közötti<br />
távolságok, óraállással kapcsolatos adatok, a vevõhullámok terjedésével összefüggõ adatokat.<br />
Általánosan a GPS-el helyzetet, idõt, vagy sebességet határozhatunk meg.<br />
Geodéziai szempontból a helymeghatározásnak van jelentõsége. Az alrendszernek fontos<br />
része még a feldolgozó szoftver is.<br />
5.4.5. GPS mûszerek<br />
5.4.5.1. Vevõberendezések<br />
Maga a mûszer és a feldolgozói szoftver is folyamatosan fejlõdik. Ez alapján újabb és<br />
újabb mérési módszerek alakulnak ki, melyek a vevõ szélesebb körû és nagyobb pontosságú<br />
alkalmazhatóságát teszi lehetõvé.<br />
A vevõk alapvetõen két csoportba sorolhatók:<br />
- geodéziai célú vevõk és<br />
- navigációs vevõk.<br />
Geodéziai célú vevõkkel cm pontosságú helymeghatározás végezhetõ más földi ponthoz<br />
viszonyítva, relatív méréssel. Ezek a vevõk pontra állását a geodézia más mûszereinél szokásos<br />
módon lehet elvégezni, kényszerközpontosítási lehetõségük is van. Az antennát és a feldolgozó<br />
adatrögzítõ egységet gyakran szétválasztják. Így a mérés végrehajtását több 10 méter<br />
távolságból is tudjuk vezérelni. Ezzel a mérés nagyrészt mentesül az idõjárási körülményektõl.<br />
A navigációs vevõk ma már kézben hordhatók, abszolút helymeghatározásra alkalmasak,<br />
az elérhetõ pontosság 10 m nagyságrendû. A vevõk fejlõdésével folyamatosan növekszik.<br />
A GPS mûholdak háromféle kódjelet sugároznak. A P precíz kódjelet mindkét<br />
frekvencián sugározzák, ezt ma már csak katonai felhasználók képesek venni. A C/A kódot<br />
polgári alkalmazás számára sugározzák. Újabban egy Y kódot is bevezettek, szintén katonai<br />
célokra. Ezen kívül sugározzák a D kódot is, mely üzeneteket tartalmaz, közlik a mûhold<br />
óraparamétereit, az óra állását és azok járását, a mûholdak durva és fedélzeti pályaadatait, az<br />
ionoszférikus modell adatait.<br />
A GPS mérések kiértékelése<br />
- kód összehasonlítással vagy<br />
- fázisméréssel történhet.<br />
Mindkét esetben a vevõ és a mûhold távolsága kerül meghatározásra. A vevõ órájának<br />
hibája miatt a távolság meghatározásnál ezt az idõ eltérést is figyelembe kell venni. Egy térbeli<br />
pont távolsággal történõ meghatározásához három pont szükséges. Az óraállás miatt azonban<br />
egy újabb ismeretlen is szerepel a meghatározásban, ezért szükséges még egy hold vétele.<br />
Egy pont koordinátáinak meghatározásához tehát négy hold szükséges. Külön problémát<br />
jelent a távmérésnél az egész hullámok számának meghatározása. Ezt ebben az esetben fázis<br />
többértelmûségnek nevezik. Ennek feloldása matematikai és programozási szempontból<br />
különleges feladat. A GPS mûszerek fejlõdésének egyik lényeges problémája a kiértékelés<br />
fejlesztése. Ez újabb mérési eljárások megvalósításához vezethet.<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
68
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
A mûhold pályaadatok ismeretére lehetõség van, hogy valamely mérési hely ismeretéhez<br />
megnézzük milyen mûhold állások lesznek. Ez a mérések tervezését segíti. Elõre meg tudjuk<br />
határozni, hogy mely idõben mérjünk és a mérést, hogyan rendezzük el.<br />
A tervezés alapja az elõzetes helymeghatározás pontosságát mutató DOP értékek. Ezek<br />
a meghatározás varianciáit kutatják. A geometriai pontosságot a GDOP, helyzetét a PDOP, a<br />
vízszintes pontosság a HDOP, magassági a VDOP, az idõ a TDOP értéket jelenti. Ezek<br />
alakulását figyelhetjük meg a szemléltetõ grafikonokon.<br />
5.4.5.2. GPS mérési módszerek<br />
Sokféle GPS módszer, mérési eljárás alakult ki.<br />
Ha a mérés egyetlen egy vevõvel történik, akkor abszolút mérési módról beszélünk.<br />
Több vevõ együttmûködése esetén a meghatározást valamilyen más GPS-szel meghatározott<br />
ponthoz viszonyítva végezzük úgy, hogy legalább két helyen áll vevõ. Az egyik GPS ponton, a<br />
másik a meghatározandó ponton. Ilyenkor relatív mérés történik. Geodéziai szempontból<br />
ennek van jelentõsége.<br />
A mérések kiértékelése történhet kódméréssel, vagy fázisméréssel. Ezek közül a<br />
fázismérés biztosítja a geodéziai szempontból megfelelõ pontosságot.<br />
A vevõberendezés és helyzete szerint beszélhetünk statikus mérésrõl, mikor mindkét<br />
vevõ mozdulatlan a mérés ideje alatt. Lehet azonban a mérés kinematikus, mikor az egyik vevõ<br />
mozog mérés közben. Statikus méréseket elsõsorban alappontok meghatározásánál<br />
használunk, míg a kinematikus mérések inkább a részletpontok mérésénél gyakoriak.<br />
A feldolgozás ideje szerint beszélhetünk valós idejû, egyidejû kiértékelésrõl, amikor a<br />
méréssel egyidõben végezzük a kiértékelést. Lehet azonban utólagos kiértékelés is, amikor a<br />
méréseket utólag értékeljük ki. Más lehetõségeink elsõsorban az utólagos feldolgozást teszik<br />
lehetõvé. Az utólagos feldolgozás általánosabb, a feldolgozó programok is ezt támogatják.<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
69
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
6. GEODÉZIAI HÁLÓZATOK<br />
6.1. ALAPPONTOK ÉS PONTJELÖLÉSEI<br />
A vízszintes és a magassági felmérésekhez, kitûzésekhez terepen megjelölt és<br />
koordinátákkal rendelkezõ alappontok szükségesek, amelyekre támaszkodva végrehajthatjuk a<br />
beméréseket vagy kitûzéseket. Ezeket a köznyelvben ún „fix-pont”-oknak nevezik.<br />
Az alappontok –meghatározássukkal összefüggõ pontosságuk alapján- különbözõ<br />
rendekbe sorolhatók. I-V. rendû és ún. felmérési alappontokat különböztetünk meg.<br />
6.1.1. A pontjelölésekrõl általában<br />
A mérések egyértelmû végrehajtása érdekében a pontokat meg kell jelölni. Egyrészt azért,<br />
hogy a pontokat meg tudjuk irányozni, mérni tudjunk rá, ezért a pontokat – legalább a mérés<br />
idejére – megjelöljük, láthatóvá tesszük. Egyes jeleket a mérés után elbontunk és máshol, más<br />
pontokon állítjuk fel. Ezeket a jeleket ideiglenes pontjeleknek nevezzük. Az ideiglenes<br />
pontjelek gyakran csak néhány órára, de elõfordul, hogy néhány évig is állnak. Ezért nagyon<br />
sokfélék lehetnek.<br />
Az ideiglenes pontjelek másik csoportja a pont azonosítását teszi lehetõvé. A terepen<br />
megjelöljük a pontot, hogy azt késõbb felkereshessük, és onnan mérést végezhetünk, vagy oda<br />
jelet állíthatunk. Ezek a jelölések, egyszerû kialakításuk miatt, csak rövid idõre õrzik a pont<br />
helyét. Általában csak néhány napig, hétig biztosítják a pont helyét, kivételes esetben néhány<br />
évig is megmaradhatnak.<br />
A pontjelölések másik csoportját képezik a végleges pontjelek. Egyes pontokat azért<br />
jelölünk meg, hogy a mérések után, késõbb is felkereshessük és késõbb onnan újabb méréseket,<br />
végezhessünk. Ezek a pontjelek sok-sok évig fennállnak. A végleges pontjelek építését<br />
állandósításnak nevezzük. Az állandósítást nagy gonddal kell végezni, hogy sok évig<br />
biztosítsák a pont megjelölését. A végleges pontjelek három félék lehetnek: csak vízszintes<br />
értelmû, csak magassági értelmû és vízszintes és magassági értelmû együtt. Az eddigi<br />
tapasztalatok alapján sokféle típus alakult ki.<br />
A következõkben a különféle pontjelöléseket<br />
tekinthetjük meg.<br />
Állandósítási<br />
6.1.2. Vízszintes értelmû végleges pontjelek<br />
központjel: furatos rézcsap, vagy keresztvésés<br />
Vízszintes értelmû végleges pontjeleknél<br />
olyan módon kell a központot megjelölni, hogy az<br />
egyértelmû legyen. Régebben központ jelként<br />
keresztvésést alkalmaztak, ma általánosan<br />
használják a furatot, melyet egy kis rézcsap közepébe fúrunk 1-1, 5 mm átmérõvel. Ezen kívül<br />
használhatunk alumíniumcsapot is furattal. Fontos, hogy a csap anyaga rozsdamentes legyen.<br />
axaxb<br />
25x25x90 cm<br />
20x20x70 cm<br />
15x15x60 cm<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
70
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
Járdába építhetõ<br />
csap<br />
A leggyakoribb vízszintes állandósítási mód a kõvel való pontjelölés. Ekkor a hasáb<br />
alakú betonkõbe építik be a furatos rézcsapot, vagy erre vésik a keresztet. A betonkõ mérete<br />
függ a pont rendûségétõl, fontosságától.<br />
25 * 25 * 90 cm,<br />
20 * 20 * 70 cm és<br />
15 * 15 * 60 cm-es köveket használunk leggyakrabban. (Régebben terméskõbõl faragták<br />
az állandósításhoz szükséges köveket és ezekben a bevésett kereszt jelentette a központ jelét.)<br />
A kõvel történõ állandósításkor egy vagy több föld<br />
alatti jelet is elhelyezünk a kõ alatt. Ez általában 20 * 20 *<br />
10 cm méretû betonkõ furatos rézcsappal, esetleg tégla<br />
keresztvéséssel. Ha föld alatti követ nem lehet elhelyezni<br />
akkor gyakran használunk õrpontokat. Õrpontnak azokat a<br />
pont közelében elhelyezett, állandósított pontokat<br />
nevezzük, melyek segítségével a pontot vissza lehet állítani.<br />
Az állandósítás végrehajtása nagy gondosságot<br />
igényel. Ezt a következõ fejezetben fogjuk tárgyalni.<br />
Gyakrabban használt állandósítási mód a járdákban<br />
elhelyezett csap. Általában öntöttvasból készül, 4-6 cm<br />
átmérõjû, mélysége 8-12 cm. A régebbieken még felirat is<br />
volt rajtuk. a pont számát vagy az SP betûket írták rá<br />
öntéskor. A központ jele leggyakrabban egy furat vagy egy<br />
kereszt. Csappal végzett állandósításkor nem tudunk föld alatti jelet elhelyezni. Ezek pótlására<br />
gyakran õrpontokat építünk be a közeli házak<br />
falába. A pont és az õrpont távolságát gondosan<br />
mérjük meg. Egy pont mellett legalább három<br />
õrpontot helyezzünk el. Manapság ezeket gyakran<br />
elhagyjuk, ami nem helyes. A falba beépített<br />
õrpontok legtöbbször jobban meg maradnak, mint az<br />
eredeti pont. Ezért újból és újból felmerül az<br />
õrpontok szükségességük.<br />
Ma gyakran alkalmazunk pontok<br />
megjelölésére különbözõ szegeket. Ezeket csapok<br />
helyett használjuk. Az utolsó évtizedben már külön a<br />
Földmérési betonszegek<br />
(Mérõpont-jelek)<br />
Mûanyag fejû vascsövek<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
71
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
földmérés számára is készítenek újabb állandósítási eszközöket. Ezek közül a szegek a<br />
leggyakoribbak. Fejük általában domború, átmérõjük 2-3 cm, a szeg vastagsága 5-8 mm. A 7-<br />
10 cm mélységûek alkalmasak pontjelölésre. Ezek betonba is jól leverhetõk. Fejükön gyakran<br />
felirat is van. Az ennél kisebb szegek nem alkalmasak pontok állandósítására, vagy csak<br />
ideiglenes megjelölésre használhatók, mint a hilti szegek.<br />
A kõvel való állandósításnak mai szempontból sok hátránya van. A kõ nehezen<br />
szállítható, a gödör kiásása is gyakran nehézkes. Ma gyorsabban elhelyezhetõ állandósítások is<br />
kialakultak. Ezek hazánkban is egyre jobban terjednek.<br />
A bemutatott állandósítás feje különbözõ színû mûanyagból készül, leverésük is<br />
megkíván egy kis ismeretet, ami könnyen elsajátítható. Gyakran föld<br />
alatti jelet is elhelyez egy kis vasmag alakjában.<br />
A mérések során gyakran használunk fel meglévõ építményeket.<br />
Leggyakrabban templomtornyok azok, melyek távolról is jól láthatók,<br />
így kiválóan alkalmasak irányzásra. Sajnos a templomtornyok<br />
újrafedés, vagy villámcsapás miatt elmozdulhatnak. Egyes esetekben, a<br />
toronyban is végzünk méréseket. Ekkor a toronyablakokban kell<br />
kialakítani a mérésre alkalmas helyet. Ma más magaspontokat is<br />
használunk alappontként. Jól használhatók egyes épület csúcsok, magas<br />
tetõkön lévõ antennák. Kéményeket is gyakran felhasználunk<br />
Magyarországon - kizárólag földmérési céllal - mérõtornyok is<br />
épültek. Ezek 3,5 méter átmérõjû,<br />
Mérõtorony 6-24 m magas betonból épült,<br />
henger alakú tornyok. A torony tetejére egy pillért<br />
építtettek, errõl lehet a méréseket végrehajtani. A<br />
körbefutó korláton egy vas gúlát is kialakítottak, mely egy<br />
fekete hengert tart a pillér fölött. Kívülrõl ezt a 0,5 méter<br />
átmérõjû és 1 méter magas hengert lehet megirányozni.<br />
Ezek a tornyok 20-30 km távolságban, általában<br />
hegycsúcsokon épültek. A torony alsó részén, középen az A betonlapos védelem<br />
eredeti kõ is meg van furatos rézcsappal. Idõnként<br />
ellenõrizni kell, hogy a kõ a pillér és a henger egy függõlegesben van-e?<br />
A vízszintes értelmû pontoknak általában a magasságát is meghatározzuk, de csak cmdm<br />
pontossággal.<br />
Mezõgazdasági mûvelés alatti területeken vagy azok szélén a pontot még egy felsõ kõvel<br />
is védjük. Ezt nevezzük fejelõ kõnek. Az állandósítás és a pont meghatározása után a kõre<br />
helyezünk egy 25*25*60 cm méretû követ. Ezt négy betonlappal vesszük körbe. A köztük<br />
lévõ teret földdel töltjük ki. Ez a pont védelmét szolgálja<br />
A pontok mellé még egy jelzõoszlopot is helyeznek a figyelem felhívására.<br />
6.1.3. Magassági alappontok<br />
A magassági alappontok állandósítása más elvek szerint történik. Ezeknek a pontoknak<br />
magasságilag kell egyértelmûnek lenni. Az állandósítási mód fejlõdésével az alakult ki, hogy a<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
72
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
legjobb megoldás az, ha a pont felsõ része gömb alakú, és ennek felsõ vízszintes érintõsíkja<br />
jelöli a magasságot.<br />
Szintezési csap<br />
Leggyakoribb a csappal végzett állandósítás. Ez egy 15-25 cm hosszú és az ábrának<br />
megfelelõen, elsõ részén 5-8 cm átmérõjû öntöttvas. A nyél átmérõje 2-3 cm. Épületek falába<br />
szokták elhelyezni úgy, hogy 4-5 cm-re kiálljon. A pont helyének kiválasztásakor vigyázzunk,<br />
hogy a pont fölött ne legyen az épületnek kiugrása és egy 3 méter magas lécet rá, lehessen<br />
helyezni. Csak jó állapotú, beton alapú épületet választhatunk, mely legalább 10 éves legyen,<br />
nehogy az épület süllyedjen a pont állandósítása után.<br />
A másik gyakori pontjel a gomb. Ez pecsét nyomához hasonló<br />
formájú, ezért gyakran pecsétnek is nevezik. Felsõ részén 3-5 cm<br />
átmérõjû gömbfelületben végzõdik.<br />
Vízszintes, vagy közel vízszintes felületbe<br />
építik be. Leggyakrabban hidak és átereszek<br />
felsõ járda részében helyezik el.<br />
Magassági<br />
gomb<br />
Szabad területen betonkõvel<br />
állandósítanak, melynek mérete 30 * 30 * 90<br />
cm és felsõ felületében egy gombot építenek<br />
be. Ilyen kövek esetében az állandósítás után<br />
legalább 1 évet kell várni, hogy a pont<br />
mozgása megszûnjön. Szabad területen<br />
használják a fúrt betoncölöpöt is. Földfúróval<br />
20-30 cm átmérõjû lyukat fúrnak, 1,2-1,5<br />
méter mélységig. Ezt a helyszínen kiöntik<br />
Magassági<br />
állandósítás<br />
beton cölöppel<br />
betonnal és egy elõre gyártott kõfejet, helyeznek el a tetején. Más<br />
esetben a felsõ részén zsaluzzák és itt egy vasgombot építenek be.<br />
Régebben más magassági állandósításokat is használtak.<br />
Becsüljük meg õket, vigyázzunk rájuk.<br />
6.1.4. Közös vízszintes és magassági állandósítási módok<br />
Vízszintes és magassági<br />
gomb<br />
Az utóbbi idõben vált szükségessé olyan pontok kialakítása,<br />
melyek egyszerre vízszintes és magassági értelemben is<br />
egyértelmûek.<br />
Ezek közül legegyszerûbbek a kövek, melyek felsõ lapjába egy<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
73
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
Becsavarható pontjelölés<br />
1,5-2 cm átmérõjû gömbölyûfejû rézgombot vagy aluminium gombot helyeznek el, ami<br />
körülbelül 5-10 mm-t áll ki a kõbõl. A vízszintes pontjelölést egy, a gömbfelületbe fúrt furat<br />
adja, melyet egy más színû alumínium vagy rézdrót darabbal töltünk ki. Magassági értelemben<br />
a gömbfelület felsõ vízszintes érintõsíkja jelzi a pontot, vízszintes értelemben a furat közepe.<br />
A másik megoldás, amit ma a mûholdas helymeghatározás (GPS) pontjainál használnak,<br />
a következõ: Ez egy, a sziklában kivésett gödröt kibetonoznak, és ebbe építenek be egy<br />
rézperselyt, melybe egy szár csavarható - függõlegesen. Erre a szárra szerelhetõ fel a mûszer.<br />
Becsavarható jelöléseket más esetben is gyakran alkalmazunk. Ezen kívül még számos<br />
állandósítási mód van, melyeket nem tudunk mindet ismertetni.<br />
Az állandósításnak olyannak kell lenni, hogy a pont minél tovább fennmaradjon. A pont<br />
jövõbeli környezetét, az ott végzendõ munkálatokat megbecsülni igen nehéz, pedig a pont<br />
helyének kiválasztásakor és az állandósítás módjának megválasztásánál ezt kell tennünk.<br />
6.1.5. Helyszínrajzi pontleírás<br />
Az állandósítás után a pontról minden esetben egy pontleírást kell készíteni.<br />
A pontleírás a következõ adatokat tartalmazza<br />
A pont nevét, vagy számát, ha volt korábbi, akkor azt is.<br />
A pont koordinátáit és magasságát, azokat az adatokat, melyet a mérés után határozunk<br />
meg. A pont helyére vonatkozó adatokat, a község (város) nevét, utca, vagy dûlõ nevét.<br />
Házszámot, út szelvényszámát.<br />
Az állandósításra vonatkozó adatokat, az állandósítás módját, a központ jelét, a föld<br />
alatti jeleket, az õrpontokat, az állandósítást végzõ személy nevét. A ponton lévõ feliratot,<br />
betûjelzést. Az állandósítás idõpontját. A helyszínelés idejét. Gyakran egy rövid leírást a pont<br />
megközelítésérõl, a pont helyérõl.<br />
Ezen kívül még tartalmaz egy helyszínrajzot, ami alapján könnyen meg lehet keresni a<br />
pontot.<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
74
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
Ha munkánk során a pontot felhasználjuk, akkor a pontleírásra fel kell írni azokat a<br />
változásokat, melyeket az állandósítás után tapasztalunk (utcanév, házszámváltozás). A pont<br />
épségére vonatkozó adatokat, ha megsérült, vagy megdõlt volna.<br />
Magassági alappont pontleírása<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
75
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
A helyszínrajzon fel kell tüntetni a pont környezetében lévõ épületeket, utakat,<br />
jellegzetes tereptárgyakat, villanyoszlopot, fákat stb. A helyszínrajzot északra tájolva kell<br />
elkészíteni. Ha az nem lehetséges, akkor fel kell rajzolni az északi irányt is. A pont helyzetét<br />
néhány jellemzõ ponthoz mérjük be, hogy azok alapján megtalálható legyen.<br />
6.2. A GEODÉZIAI HÁLÓZATOK FELÉPÍTÉSE<br />
A vízszintes és magassági hálózatok fogalma<br />
A felmérési munkák végzéséhez az ország területére kiterjedõ hálózatokat hoznak létre.<br />
Ezek a hálózatok biztosítják, hogy a részletes felmérést el tudjuk végezni a területek jelentõs<br />
torzulása nélkül. A hálózatokat több lépésben hozzák létre. Elõször egy nagykiterjedésû,<br />
viszonylag kevés pontból álló hálózatot hoznak létre. Ezzel mintegy keretet adva a további<br />
pontsûrítéseknek. A hálózatok kialakításánál a nagyból a kicsi felé haladás elvét követik. A<br />
részletes felméréshez szükséges alappontokat már egy korábbiakban létrehozott keretben<br />
végzik el.<br />
A hálózatokat a klasszikus gyakorlatnak megfelelõen külön határozzák meg, külön<br />
hoznak létre egy vízszintes értelmû és külön egy magasság értelmû hálózatot. Ez a két hálózat<br />
a geodéziában a magasságmérés és vízszintes mérési módszerek szétválasztásából adódott. A<br />
másik ok, ami miatt külön beszélünk vízszintes és magassági hálózatról az az, hogy más a<br />
vízszintes mérések és más a magasságmérések alapfelülete.<br />
A vízszintes mérések alapfelülete az ellipszoid, mely az ország területén a geoidot jól<br />
megközelíti.<br />
A magasságmérések alapfelülete a geoid. A magasság meghatározásánál, a szintezésnél a<br />
helyi vízszintest használjuk fel. Így ezzel a módszerrel közvetlenül szintfelületek közötti<br />
magasságkülönbségeket mérhetünk. A meghatározott magasságok alapfelülete a geoid,<br />
valamelyik kiválasztott középtengerszintre vonatkozik.<br />
A két rendszert a vízszintes és a magassági alappont hálózati rendszert összekapcsoljuk,<br />
és így látszólagosan egy háromdimenziós rendszer jön létre. Azonban tudnunk kell, hogy ez<br />
tulajdonképpen egy kétdimenziós és egy egydimenziós rendszer összekapcsolása. Ebben a<br />
rendszerben az alappontok is szétválnak. Külön vannak vízszintes alappontok, melyeknek van<br />
vízszintes koordinátájuk, de magasságuk csak közelítõen meghatározott. A magassági<br />
alappontoknak csak magassági koordinátájuk van, ezeknek vízszintes koordinátáit nem is<br />
szoktuk meghatározni.<br />
A háromdimenziós hálózatok fogalma<br />
Háromdimenziós hálózatnak csak azokat a rendszereket nevezhetjük, melyeknél mind a<br />
három koordinátát azonos módon határozzuk meg. Háromdimenziós hálózatok létesítésének<br />
csak az utóbbi 1-2 évtizedben nyílt meg a lehetõsége, a GPS technika alkalmazásával. Ezzel<br />
tulajdonképpen egy tisztán geometriailag definiált koordináta rendszerben határoztuk meg a<br />
pontokat.<br />
A tisztán geometriai koordináta rendszer alkalmazásával elvetjük a kapcsolatot a fizikai<br />
úton meghatározott földalak geoid és a geometriai földalak között. Ezért szükségessé vált a<br />
két rendszer közötti kapcsolat meghatározása. Ezeket geoid-térképek segítségével biztosítjuk.<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
76
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
6.3. VÍZSZINTES MÉRÉS ALAPHÁLÓZATAI<br />
6.3.1. Vízszintes mérés alaphálózatok felépítése<br />
Az alappontok vízszintes meghatározását klasszikusan irányméréssel biztosíthatjuk. Az<br />
utolsó 30-40 évet leszámítva, tömeges távolságméréseket nem tudtunk végezni.<br />
A mérési lehetõségeknek megfelelõen a hálózatok kialakítását úgy végezték, hogy azok<br />
csak irányméréssel meghatározhatók legyenek. Ezt háromszögek kialakításával tudjuk<br />
elvégezni. Az egymáshoz csatlakozó háromszögek biztosítják a pontok közötti kapcsolatot.<br />
Magyarországon egymáshoz csatlakozó háromszögekkel határozták meg az alappontokat.<br />
A hálózat méretének a meghatározásához csak néhány helyen mértek távolságokat, mert<br />
ezek megmérése igen nehézkes volt. Szabatos távolságmérést csak invár drótokkal tudtak<br />
mérni, igen körülményesen.<br />
Magyarországon az elsõ alappont hálózatot 1860-tól kezdõdõen fejlesztettek ki. Ez a<br />
hálózat része volt az Osztrák-Magyar Monarchia hálózatának.<br />
Az újabb hálózat kialakítása 1935-ben kezdõdött, azonban a második világháború miatt<br />
nem fejezõdött be. A mérési eredmények jelentõs része elpusztult a háború alatt.<br />
A második világháború után, 1949-ben indult meg az új hálózat létrehozása, ami a 60-as<br />
évek elején fejezõdött be. A kialakított hálózat egy koszorú láncolatból áll, mely az országhatár<br />
mellett haladt végig és egy láncolattal kapcsolták össze a Duna-Tisza közén. A láncolat<br />
háromszögeinek átlagos oldalhossza 25-30 km volt. Ebben a hálózatban 6 alapvonalat mértek.<br />
A hálózatban csillagászati méréseket is végeztek a hálózat tájékozása és az ellipszoid illesztése<br />
céljából. Az alföldi és a dunántúli részt közvetlenül 6-8 km oldalhosszúságú háromszögekkel<br />
töltötték ki. Csak a számítás során vezettek le elsõrendû hálózatot számított irányok<br />
segítségével.<br />
A magyar felsõrendû hálózatban csak elsõrendû és harmadrendû pontok vannak. A<br />
másodrendû pontok hiányoznak a meghatározás jellege miatt.<br />
A harmadrendû pontok között még további pontokat határoznak meg. Ezek a<br />
negyedrendû pontok átlagos távolsága belterületen 0,7 km, külterületen 1,5 km körül van. A<br />
A felsõrendû hálózat koszorúláncolata<br />
meghatározás módszere változott a technika fejlõdésével. Kezdetben tisztán irányméréses,<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
77
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
késõbb távméréssel kiegészítve határozták meg a pontokat. A munkálatok befejezését már<br />
GPS-szel végezték.<br />
6.3.2. Felmérési hálózatok<br />
A részletes felmérések elõkészítésekor további pontsûrítés szükséges, hogy 100-200 m<br />
távolságban legyen egy-egy alappontunk. Ezt két részletben végzik egy V rendû<br />
alappontsûrítéssel és egy felmérési hálózat létesítésével. Ezeket ma GPS-szel és<br />
mérõállomásokkal végzik közvetlenül a részletes felmérések elõtt. A felmérési alappontok<br />
meghatározása már közvetlenül a felmérés elvégezhetõségét szolgálja, ezért a pontok<br />
elhelyezése, a pontok helye is ezt a célt szolgálja.<br />
Kétdimenziós hálózat sûrítése esetén a következõ fõbb részekben végezzük<br />
6.3.2.1. A hálózat tervezése, kitûzése és állandósítása<br />
A tervezés során végezzük el a meglévõ magasabb rendû alappontok adatainak<br />
kigyûjtését. Terepen felkeressük a pontokat és ellenõrizzük, hogy sérültek-e, meg vannak-e?<br />
Szükség esetén pótolni kell azokat. A tervezés során végezzük el elõször irodában a hálózat<br />
tervezését, késõbb az új pontok kitûzése során kijelöljük a kitûzendõ pontokat. Biztosítjuk a<br />
pontok összelátását és eldöntjük, hogy az egyes pontokat milyen irányok és távolságok<br />
mérésével határozzuk meg. Elvégezzük a pontok állandósítását. Régebben a rendûségnek<br />
megfelelõ méretû betonköveket használtunk az állandósításra. Ma gyakran mûanyagfejû<br />
vascsövek is alkalmazásra kerülnek. Elkészítjük a pontleírásokat<br />
Ebben a szakaszban építjük a pontok láthatóságát biztosító ideiglenes pontjeleket. Ilyen<br />
jeleket csak a legszükségesebb esetben építsünk, mert igen költségesek.<br />
6.3.2.2. A hálózat mérése<br />
A hálózat mérése során minden irányt mérjünk, ami a kitûzési vázlaton szerepel. A<br />
méréseket megfelelõ gondossággal és precizitással kell elvégezni azért, hogy a hálózat<br />
pontossága a követelményeknek megfeleljen.<br />
A pontok kitûzése során döntünk a pontok meghatározásáról is. A pontokat vagy<br />
pontkapcsolással, vagy sokszögvonalban határozzuk meg. A mérési ezekhez a<br />
meghatározásokhoz kapcsolódik.<br />
A legegyszerûbb pontkapcsolások: az elõmetszés, oldalmetszés, hátrametszés,<br />
ívmetszés.<br />
Elõmetszés az a pontkapcsolás, amikor az új pont meghatározása érdekében két adott<br />
ponton mérünk tájékozó irányokat és mérünk az új pontra is.<br />
Oldalmetszésnél egy adott ponton mérünk tájékozó irányokat és mérünk az új pontra,<br />
valamint az új ponton mérünk vissza az elõbbi adott pontra, és mérünk még egy adott pontra.<br />
A hátrametszésnél az új pontról három adott pontra végzünk iránymérést.<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
78
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
Az ívmetszésnél az új pontról két adott pontra mérünk távolságot.<br />
A pontkapcsolások esetén csak annyi mérést végzünk, amennyi a pont matematikailag<br />
egyértelmû meghatározásához szükséges. Azonban az új pont nem határozható meg úgy, hogy<br />
ne legyen ellenõrzésünk a mérésre. Ezért minden újpont meghatározásánál fölös méréseket kell<br />
végeznünk.<br />
Fölös méréseknek a matematikailag szükséges mérések száma fölött végzett méréseket<br />
értjük.<br />
Geodéziában egy pontot általában úgy határozunk meg, hogy az új pontot legalább két<br />
egymástól független pontkapcsolással határozzuk meg. Ebbõl következik, hogy a meghatározás<br />
eredménye kismértékben eltér egymástól. Az eltérés nagysága nem haladhatja meg az<br />
utasításokban, szabályzatokban megadott legnagyobb eltérést, a hibahatárt. A meghatározásnál<br />
figyelemmel kell lenni arra is, hogy a pontkapcsolás geometriai alakzata, az irányok<br />
elhelyezkedése jó legyen. Az új pontnál az irányok metszési szöge lehetõleg 90 fok körüli<br />
legyen. Ettõl azonban a terepi adottságok miatt eltérhetünk. Ez a szög semmiképpen ne legyen<br />
kisebb, mint 30 fok, de ne legyen nagyobb, mint 150 fok.<br />
A másik gyakran alkalmazott pontmeghatározás a sokszögvonal. A sokszögvonal egy<br />
adott pontból indul ki és az újpontokon sorban törtvonallal áthaladva, egy adott koordinátájú<br />
pontba zár. A sokszögvonal mérésekor mérjük az egyes pontokat összekötõ vonaldarab<br />
oldalak hosszát és mérjük az új pontokon az oldalak közötti törésszögét is. A kezdõ és<br />
végpontokon mérjük az elsõ, illetve az utolsó új pontra menõ irányon kívûl még további adott<br />
pontra menõ irányokat is.<br />
A sokszögvonalak alkalmazása a pontmeghatározásban nagyon elterjed, mert a mai<br />
mûszerekkel könnyen tudunk távolságokat és irányokat mérni. A sokszögvonal mérésében már<br />
fölös méréseink is vannak. A számítás során ezek mint ellentmondások fognak jelentkezni és<br />
ezeket az ellentmondásokat ráosztjuk az egyes mért vagy számított értékekre. Az<br />
ellentmondások nagyságára a szabályzatok hibahatárokat, maximális értékeket adnak meg. Ha<br />
valamely ellentmondásunk ennél nagyobb, akkor a hibát meg kell keresni. Ez leggyakrabban<br />
azzal jár, hogy a terepen meg kell ismételni a mérést, azaz pótmérni kell.<br />
A hálózatok mérését igen gondosan kell végrehajtani. A mûszerrel történõ mérést a<br />
mérési szabályok betartásával kell végezni. Figyelemmel kell lenni az általános mérési<br />
szabályokra és az egyes mûszereknél felmerülõ sajátos követelményekre is. A mérés bármilyen<br />
szándékos befolyásolása, megváltoztatása rendkívül súlyos erkölcsi vétség. Aki ilyet tesz, az<br />
nem alkalmas földmérõnek.<br />
A mérés befejezésekor mindig le kell ellenõrizni a mérésünket. Erre a hagyományos kézi<br />
jegyzõkönyv-vezetés mellett megvannak a megfelelõ szabályok. A korszerû mérõállomások<br />
programjai is tartalmaznak ilyen ellenõrzéseket, de ezek még nem minden mûszerbe vannak<br />
beépítve.<br />
6.3.2.3. A koordináta számítás<br />
A mérést követõ lépés a számítás, mely során meghatározzuk az alappontok<br />
koordinátáit. A számítást megfelelõ rendben kell végezni, úgy, hogy az késõbb ellenõrizhetõ<br />
legyen. A számítást úgy kell végezni, hogy minden eredmény egyértelmûen dokumentálva<br />
legyen. A közben szükséges ellenõrzéseket feltétlenül végezzük el. Ha a mérési<br />
ellentmondások valamelyike nagyobb, mint a megengedett érték, akkor meg kell keresni a<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
79
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
mérési hibát és azt pótméréssel meg kell ismételni. Ez általában jelentõs idõ és költség<br />
többlettel jár, ezért méréskor erre figyelve, gondosan és körültekintõen végezzük el a<br />
méréseket.<br />
6.3.2.4. Felülvizsgálat<br />
Az alappontsûrítés befejezõ munkaszakasza az ellenõrzés és vizsgálat. Ennek során<br />
ellenõrizzük, hogy minden munkarész az elõírásoknak megfelelõen készült-e el? A hiányokat<br />
pótolni kell. A kiinduló adatokat és az egyes jegyzõkönyvekbe történt átmásolásukat<br />
összeolvasással ellenõrízni kell. A munkarészeket belsõ ellenõrzés után adjuk át a<br />
Földhivatalnak, ahol az adatok átvételét végzik.<br />
Az átvétel során elõször betekintõ vizsgálattal ellenõrzik a munkarészeket forma és<br />
kiviteli szempontból. Ha ez megfelel, akkor következik a részletes tartalmi vizsgálat. A<br />
földhivatal a hibákról hibajegyzéket készít, melyek részletesen tartalmazzák az egyes hibákat.<br />
Ezeket tételesen ki kell javítani.<br />
A munkarészeket átvétel után a földhivatal õrzi. Felsõrendû alappontok esetében a<br />
központi adattárban, felmérési alappontokat a megyei földhivatalokban õrzik. Ezeket az<br />
adatokat minden további felméréskor kötelesek vagyunk felhasználni.<br />
6.4. MAGASSÁGMÉRÉS ALAPPONTHÁLÓZATAI<br />
6.4.1. Szintezési hálózatok<br />
A magassági hálózat is két fõ részre oszlik.<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
80<br />
Az elsõrendû szintezési hálózat
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
− Az elsõ-, másod- és harmadrendû hálózat alkotja a felsõrendû hálózatot. Ezt az<br />
egész országra egységes elvek szerint fejlesztik ki.<br />
− Az alsórendû hálózatot a negyed- és ötödrendû vonalak alkotják.<br />
Az Osztrák-Magyar Monarchia országos alappont hálózatát 1873 és 1913 között<br />
létesítették. A hálózatban a Trieszti mareográfon megfigyelt Adriai tenger középtenger szintjét<br />
fogadták el alapfelületül. A hálózat két fõ alappontja közül egy a mai Magyarország területére<br />
esik. Ez a pont a Velencei hegységben, Nadap községben van. A fõalappont teljes épségében<br />
vészelte át az építése óta eltelt közel másfél évszázadot.<br />
Ma is fontos pontja hálózatunknak a mellette 1952-ben épített új fõ alappont. A két<br />
világháború között új hálózat létesült, majd a háborús pusztítások után 1948-1964 között<br />
létesült új szintezési hálózatunk. Ekkor tértünk át az adriai alapszintrõl a balti alapszintre. Az<br />
áttérés a Balti magasság = Adriai magasság - 0,6747 m. Azóta balti magasságokat használunk<br />
méréseink során. A jelenlegi szintezési hálózatunk kialakítása a 70-es évek elején indult meg.<br />
Ekkor létesítették elsõsorban kéregmozgás vizsgálati célokra az akkor nullad-rendûnek<br />
nevezett hálózatot. Ezt a hálózatot fejlesztették tovább a másod- és harmadrendû hálózat<br />
kiépítésével. A hálózat fejlesztése még ma is folyik.<br />
A hálózatokban az elsõrendû vonalak 3-400 km kerületû szintezési köröket alkotnak. A<br />
vonalak mentén, az egyes alappontokat 1-1,5 km távolságban állandósították, szintezési kõvel,<br />
csappal, vagy gombbal. 4-6 km távolságban közbensõ kéregmozgási alappontokat<br />
állandósítottak. Ezek alapozási mélysége 3-6 m mély fúrt betoncölöp.<br />
A másodrendû vonalak egy-egy elsõrendû szintezési körön belül, 2-6 csomópontot<br />
alkotnak. Mindig mélyalapozású pontból indulnak és mélyalapozású pontba zárnak.<br />
Másodrendû vonalakon belül, 6-10 km-ként állandósítanak egy mélyalapozású pontot. A<br />
harmadrendû vonalakat a másodrendû pontok között vezetik.<br />
A felsõrendû hálózatok eredményeként egy olyan magassági alappont hálózat jön létre,<br />
hogy minden 4 km 2 -re jusson egy felsõrendû alappont.<br />
A pontok magasságát felsõrendû szintezéssel határozzák meg invárbetétes<br />
szintezõlécekkel és mikrométeres szintezõ mûszerekkel. A harmadrendû pontok magasságát az<br />
elmúlt évben kísérletképpen GPS technikával is mérték. A vizsgálatok eredményeképpen<br />
mûholdak segítségével is meghatározhatók harmadrendû alappontok.<br />
A szintezési vonalak az elsõ és másodrendû szintezéseknél, mûutak mellett haladnak. A<br />
harmadrendû vonalakat is utak mellett tûzik ki.<br />
A GPS meghatározásnál már fontos szempontként jelentkezik, hogy a területet ne<br />
vonalak mentén, hanem területi eloszlásban fedjék le.<br />
A negyedrendû és ötödrendû szintezési vonalakat csak a szükséges mértékben fejlesztjük<br />
ki ott, ahol szükség van rá. A vonal kezdõ és végpontja felsõrendû, vagy korábban<br />
meghatározott negyedrendû pont. A méréseket mérnöki szintezõ lécekkel és sávosztású fa<br />
(fém vagy mûanyag) lécre kell végezzük. A mérésnél három szálon olvassuk le a lécen. A<br />
negyedrendû szintezés munkarészei a megyei földhivatalba kerülnek leadásra.<br />
6.4.2. A trigonometriai magasságmérés<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
81
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
A vízszintes alappontok magasságát is meghatározzuk. Ezt leggyakrabban a vízszintes<br />
meghatározással együtt végezzük. A magasság meghatározás módszere leggyakrabban a<br />
trigonometriai magasságmérés. Ez olyan magasság meghatározás, amikor teodolittal mérjük az<br />
egyik pontról a másik pontra menõ zenitszöget (az irány függõlegessel bezárt szögét). Mérni<br />
kell még a mûszer magasságáét a kõ felett és a másik végponton lévõ jel magasságát is.<br />
Számításnál ismerni kell a két pont közötti vízszintes távolságot, vagy mérjük a két pont<br />
közötti ferde távolságot is. Figyelembe kell venni a levegõ refrakciós hatását, azt, hogy a<br />
fénysugár a levegõben egy közelítõen körív mentén terjed. Hasonlóan figyelembe vesszük a két<br />
pont<br />
közötti<br />
földgörbület hatását is.<br />
A magasságkülönbségeket<br />
lehetõség<br />
szerint oda-vissza<br />
mérjük. A 4 km-nél<br />
nagyobb távolságoknál<br />
szimultán mérést<br />
végzünk, azaz egyszerre<br />
mérjük a magasságkülönbséget<br />
két<br />
mûszerrel, oda-vissza. A<br />
vízszintes alappontok<br />
magasságkülönbségét<br />
leggyakrabban ezzel a<br />
A magyar 3D hálózat<br />
módszerrel határozzuk meg. Ha a közelben van szintezési alappont, akkor a legközelebbi<br />
vízszintes pont magasságát szintezéssel is meghatározhatjuk.<br />
Trigonometriai magasságméréssel határozzuk meg a hozzáférhetetlen pontok magasságát<br />
is. Így ezt a módszert használjuk templomtornyok és toronyablakok magasságának<br />
meghatározásánál is.<br />
6.5. HÁROMDIMENZIÓS HÁLÓZATOK<br />
6.5.1. A GPS hálózatok kialakításának szempontjai<br />
A GPS-szel mért hálózatok kialakításának szempontjai jelentõsen eltérnek a<br />
hagyományos földi hálózatoktól. Ez elsõsorban a mérés sajátosságaiból adódik. A pontok<br />
összelátása helyett az égboltra való szabad kilátás megfigyelése vált elsõdleges szemponttá. A<br />
méréseket általában úgy végezzük, hogy a horizont fölött 15 fokkal elhelyezkedõ holdakat<br />
észlelni tudjuk. Ez a szabad kilátást kívánja meg. Lehetõség szerint e terület fölött ne legyen<br />
akadály. Az esetleges akadályokat meg szoktuk határozni és az eredményeket kitakarási ábrába<br />
rögzítjük. A mérés idõpontjainak kiválasztásánál erre is tekintettel kell legyünk.<br />
A másik lényeges szempont a pontok helyeinek kiválasztásánál, hogy jó megközelítésük<br />
legyen. Ez elsõsorban utak mentén lehetséges. Ezért leggyakrabban itt tûzzük ki a pontokat.<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
82
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
Természetesen itt is fennáll az a követelmény, hogy a pontok felmaradása hosszú idõre<br />
biztosított legyen.<br />
A pontokat lehetõleg egyenletes eloszlásban kell a területen kitûzni. Az állandósítás<br />
általában a vízszintes alappontoknál megszokott módon történik, annak ellenére, hogy a GPSszel<br />
magasságokat is meghatározunk. Azonban ennek pontossága általában kisebb, mint a<br />
vízszintes meghatározásé.<br />
Célszerû lenne a vízszintes és magassági pontokat olyan módon állandósítani, hogy azok<br />
mindkét feladatnak jól megfeleljenek.<br />
A mérések idõpontját lehetõség szerint kedvezõ mûhold helyzetben végezzük. Erre<br />
szolgálnak a feldolgozó programok különbözõ idõpontokra vonatkozó elõrejelzései.<br />
A mérés lebonyolítására ütemtervet kell készíteni, hogy melyik vevõ, melyik idõpontban,<br />
melyik alapponton mér. A mérési ütemterv pontos betartásáról gondoskodni kell. Az átállások<br />
idejét akkorra kell tenni, amikor a mûhold-helyzet kedvezõtlenebb. A mûholdak tõlünk<br />
függetlenül mozognak a Föld körül, s nem fognak várni a mi késésünk miatt. A mérés<br />
idõpontjait úgy válasszuk ki, hogy lehetõleg a GDOP értéke kisebb legyen 4-nél. De<br />
semmiképpen se legyen 6-nál nagyobb.<br />
GPS mérések programszerûen futnak le. Az észlelõnek a legfontosabb feladata, hogy a<br />
mûszert pontosan a pont fölé állítsa, és mérje le a mûszer magasságot. Ezt a mérés kezdetekor<br />
és a mûszerállás elbontása elõtt is el kell végezni. Alaphálózatok mérésekor általában statikus<br />
mérést végzünk. Ebben az esetben minimálisan két vevõ mér együtt a meghatározandó vektor<br />
két végpontján.<br />
A GPS mérések megindulásakor az 1990-es évek kezdetén ez a mérési módszer volt a<br />
legáltalánosabb a geodéziai célú felhasználásnál. Ma elsõsorban 10 km-nél nagyobb vektorok<br />
szélsõ pontosságú meghatározásánál használjuk. A mérési idõ egy frekvencián mérve több,<br />
mint 30 perc, két frekvencia esetében is 20 perc + 2 perc/km. Ezt a módszert nagypontosságú<br />
hálózatok létrehozásánál használjuk.<br />
Gyors statikus módszer<br />
A fázis többértelmûség problémájának a korábbinál lényegesen jobb megoldásával vált<br />
lehetõvé. Ezzel a mérési idõ jelentõs csökkenését lehetett elérni. A mérés végrehajtása<br />
lényegében nem különbözik a hagyományos statikus módszertõl, a feldolgozás jobb megoldása<br />
teszi lehetõvé a rövidebb mérés idõt. Lehetõség szerint kerülni kell az olyan idõpontokat,<br />
amikor a mûholdak geometriai helyzete jelentõsen megváltozik. A mérési idõ egyfrekvenciás<br />
vevõnél 20 perc + 2 perc/km és kétfrekvenciás vevõ esetében 10 perc + 1 perc/km.<br />
6.5.2. A pont meghatározások rendszere<br />
Statikus meghatározásoknál két mérési elrendezés szokásos. A meghatározásoknál<br />
általában nem egy vevõpár dolgozik, hanem lehetõség szerint a hálózat meghatározását<br />
egyszerre több vevõvel végezzük.<br />
Poláris elrendezésnél az a szokásos, hogy egy, vagy két vevõ áll valamilyen referencia<br />
ponton, ami egy korábban meghatározott alappont, lehetõleg GPS alappont - és a többi<br />
vevõvel sorba felkeressük a meghatározandó új pontokat és ott statikus, vagy gyors statikus<br />
mérést végzünk. A referencia ponton a vevõ folyamatosan mûködik, így annak õrzésérõl és<br />
folyamatos áramellátásáról gondoskodni kell. Ezzel a megoldással minden új pontra annyi<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
83
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
vektorunk lesz, ahány referencia pontunk volt. Esetenként még fel lehet használni azokat a<br />
vektorokat is, amelyeket két mozgó vevõ között mérünk. A meghatározás elrendezése poláris<br />
formájú, mert mindig a referencia pont új pont vektorokat használjuk fel.<br />
A másik meghatározási lehetõség a hálózatszerû mérés, amikor több vevõ meghatározott<br />
elhelyezkedésben, szigorúan egyszerre mér. A mérést azonos idõben kezdik és azonos idõben<br />
fejezik be. A következõ periódusban néhány vevõ helyén marad, míg a többi vevõ átáll és a<br />
hálózat egy másik meghatározott részét méri. Ezzel egymás mellett fekvõ kis hálózatok jönnek<br />
létre, amelyek néhány ponttal kapcsolódnak egymáshoz. Ezek a kapcsolópontok teszik<br />
lehetõvé, hogy a hálózatok egy hálózattá összeállíthatók legyenek. Célszerûen úgy oldjuk meg<br />
a feladatot, hogy minél több mûszer dolgozzon együtt. Ez gyakran 8-10 vevõ is lehet, de<br />
Magyarország geoidtérképe<br />
különleges esetben ennél nagyobb számú vevõ együttmérésére is sor kerülhet. Kiértékeléskor<br />
egy perióduson belül mérõ minden vevõt, minden vevõvel összekötõ vektorokat számítjuk.<br />
Ezzel a mért vektorok száma jelentõsen megnõ, ami a hálózat pontossági mérõszámaiban<br />
jelentkezik.<br />
Ezen kívül vannak még más mérési módszerek is az alappontok meghatározására. Ezek<br />
azonban ritkában kerülnek alkalmazásra. Az egyik ilyen megoldás - a sokszögelés módszerének<br />
megfelelõen - egymás után törtvonal-szerûen mérjük az egyes vektorokat, sokszögvonalszerûen.<br />
A végén a törtvonalat, a GPS sokszögvonalat adott pontban zárjuk.<br />
A visszatéréses módszer alatt olyan megoldást értünk, amikor ugyanazt a vektort egy<br />
késõbbi idõpontban is megmérjük. Ezt a megoldást azonban a feldolgozó szoftvernek is<br />
támogatni kell, és csak akkor alkalmazható, ha az elsõ és a második vektormérést együttesen<br />
tudjuk feldolgozni a programban. Elõnye, hogy gyengébb mûhold állás mellett is használható<br />
és a mérési idõt csökkenthetjük akár 5 percre is. A módszer elõnye abból származik, hogy az<br />
elsõ és második mérés között a mûhold helyzet jelentõsen megváltozik, és ez elõnyösen<br />
befolyásolja a pont meghatározását.<br />
6.5.3. GPS mérések feldolgozása<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
84
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
GPS mérések feldolgozását három munkaszakaszba végezzük. Az elsõ szakaszban<br />
végezzük el az egyes vektorok kiértékelését gyári szoftverek segítségével. Ebben a<br />
feldolgozásban bemenõ adatként szerepelnek a kód, ill. fázismérés eredményei. A program<br />
ebben a részben használja fel a fedélzeti pályaadatokat. Ennél a feldolgozásnál van<br />
lehetõségünk arra, hogy indokolt esetben egyes mûholdakat kihagyjunk a meghatározásból, pl.<br />
olyan esetben, amikor annak a vétele több esetben megszakad, vagy a mérési periódusnak<br />
rövid idején volt látható.<br />
A feldolgozás eredményeképpen a pontok közötti x, y, z koordináta különbségeket,<br />
vektor összetevõket kapjuk meg. A térbeli koordináta különbségek számértéke mellett még a<br />
vektorok megbízhatóságát jelzõ 3 x 3 -as variancia mátrixot is kapunk. Ebbõl<br />
következtethetünk a vektor megbízhatóságára.<br />
A számítás következõ lépése a térbeli koordináták meghatározása. Ennek a résznek<br />
bemenõ adatai a vektorok x, y, z összetevõi és ezek variancia mátrixa. Ekkor használjuk fel az<br />
adott pontok korábban meghatározott térbeli koordinátáit is. Ekkor számoljuk a vektor alkotta<br />
háromszögek, sokszögek záróhibáit és az új pontok elõzetes koordinátáit. Ekkor derülhet ki,<br />
hogy egyes vektorok hibásak, amit vagy újbóli vektor kiértékeléssel javíthatunk meg, vagy<br />
kénytelenek vagyunk kihagyni a számításból. A térbeli végleges koordináták számítását<br />
általában kiegyenlítéssel végezzük az ún. „közvetett mérések kiegyenlítése” szerint.<br />
Eredményül az új pontok térbeli koordinátáit kapjuk meg, valamint azok megbízhatóságát<br />
jellemzõ koordináta középhibákat és hibaellipszoid adatokat.<br />
A számítás befejezõ lépése a térbeli derékszögû koordináták geodéziai rendszerbe<br />
történõ transzformálása. Bemenõ adatok az elõzõekben meghatározott x, y, z koordináták és<br />
a környéken lévõ olyan pontok koordinátái, melynek mind a GPS koordinátáit, mind a<br />
geodéziai koordinátáit (és magasságait) ismerjük. A transzformációt egy térbeli hasonlósági<br />
transzformációval végezzük.<br />
6.6. A MÉRÉSEK HIBÁI<br />
6.6.1. A mérési eredmény és a valódi érték<br />
A gyakorlatban elvégzett mérési eredményeket kisebb-nagyobb mértékben mindig<br />
terhelik mérési hibák. Errõl könnyen meggyõzõdhetünk, ha ugyanazt a távolságot vagy szöget<br />
ismét megmérjük. A két mérési eredmény kis mértékben eltér egymástól. Hasonlóan, ha egy<br />
pont koordinátáját két független háromszögbõl független pontkapcsolással határozzuk meg,<br />
akkor a két koordináta eltér egymástól. Az eltérés oka, hogy a méréseket hibák terhelik. A<br />
mérési hibát elvileg úgy definiáljuk, hogy: a mérési hiba egyenlõ a mérési eredménybõl kivonva<br />
a valódi értéket.<br />
A valódi értéket azonban nem ismerjük, ezt csak közelíteni tudjuk sok (több) mérésbõl<br />
számított értékkel, melyet több mérés alapján határozunk meg. Ezt az értéket nevezzük<br />
kiegyenlített értéknek. Ez az érték - mivel sok mérésbõl határoztuk meg - feltehetõen jól<br />
megközelíti a valódi értéket.<br />
A kiegyenlített érték és a mérési eredmény különbségét javításnak nevezzük. Ezt azért<br />
tehetjük meg, mert e szerint a mérési eredményhez hozzáadva a javítását, a kiegyenlített<br />
értéket kapjuk, amelyet jobb híján valódi értéknek tekinthetünk.<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
85
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
A fenti két definícióból láthatjuk, hogy a hiba és javítás lényegében ugyanaz, az<br />
értékeltérés elsõsorban a kettõ elõjelében van. Ezenkívül eltérés adódik abból is, hogy a<br />
kiegyenlített érték és a valódi értékeltérését nem ismerjük.<br />
A geodéziai gyakorlatban az eltéréseket mi mindig javítás elõjellel értelmezzük azért,<br />
mert mi a mérések javításait is kimutatjuk és ezekbõl a javított mérésekbõl további<br />
számításokat végzünk. És ezt gyakran hibának mondjuk. Ne vegyük ezt „hibának”.<br />
A valódi hiba értékét általában nem tudjuk meghatározni, de egyes esetekben ki tudjuk<br />
mutatni. Például mérjük meg egy háromszög mindhárom szögét. A szögek összegének 180<br />
fokot kellene adni. Az eltérés a 180 foktól a három mért szög valódi hibája. De hasonló<br />
tapasztalatokra jutunk, ha egy távolságot megmérünk közvetlenül és két részletben is. Ekkor a<br />
két távolság összegének meg kellene egyeznie a közvetlenül mért távolsággal.<br />
Ezekbõl a példákból az következik, hogy egyes esetekben meg tudjuk határozni több<br />
mérés valódi hibáját, de ezek után sem ismerjük az egyes mérések valódi hibáját. Ebbõl az<br />
következik, hogy a méréseinket soha nem tudjuk tökéletesen, hiba nélkül elvégezni. Azonban<br />
biztosítani tudjuk, hogy az elkövetett hiba - lehetõségek szerint - kicsi legyen. A hibák<br />
kiküszöbölése, csökkentése érdekében ismernünk kell az egyes mûszerek, mérési eljárások,<br />
módszerek hibáit. Ez sok esetben elmélyülést és alapos szakmai ismereteket kíván.<br />
6.6.2. A mérési hibák fajtái<br />
A következõkben röviden tekintsük át az egyes hibákat külön csoportosítás szerint.<br />
6.6.2.1. A hiba jellege szerint<br />
A hiba jellege szerint lehetnek:<br />
− Durva hibák, amikor a hiba nagysága lényegesen meghaladja a mérõeszköz mérõképességét.<br />
Durva hiba a mérõeszköz hibás leolvasása, pl. a mérõszalag méterre hibás leolvasása. Durva<br />
hiba a pont számának felcserélése, elírása, vagy a mai elektronikus mûszereknél úgy rögzítjük<br />
az eredményt, hogy nem végezzük el az irányzást. Durva hibás mérési eredményt nem<br />
használhatunk fel a számítások során. Ezeket mindig meg kell keresni és kihagyni a<br />
számításból. Szükség esetén újra kell mérni.<br />
− A szabályos hiba a mérési eredményt valamilyen szabályossággal terheli. Pl. minden mérési<br />
eredmény ugyanolyan mértékben az összeadó állandó hiba, de igen gyakori a szorzóállandó<br />
hiba, ami különösen távmérések esetén lép fel, a mûszer méter értéke nem azonos a<br />
nemzetközi méterrel. Ezen kívül még számos csoportja, formája van a szabályos hibáknak.<br />
Egészen addig, amíg a mérõszalaggal végzett hosszmérésnél nem intjük be a mérõszalag<br />
végpontjait az egyenesbe, és egy görbe kígyózó vonal mentén mérjük a távolságot. Ezzel a<br />
mérési eredmény változó mértékben, de mindig hosszabb lesz, mint a valóságos.<br />
A szabályos hibák kiküszöbölésére, csökkentésére három lehetõségünk van. A hiba<br />
okának a megszüntetése a mûszer igazításával. Ezt általában laboratóriumban tudjuk<br />
elvégeztetni. Mérési módszert határozunk meg, mely segítségével a hiba kiejthetõ. Ez általában<br />
kétszeri mérést jelent úgy, hogy az egyik mérésnél pozitív elõjellel, a másik mérésnél negatív<br />
elõjellel szerepeljen a hiba. Az iránymérésnél ezért mérünk két távcsõállásban. Szintezésnél<br />
ezért mérünk oda- és vissza. A mérési módszer megválasztásával elérhetjük, hogy a középérték<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
86
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
már mentes legyen a hiba hatásától. A harmadik lehetõség a hiba hatását kiszámítjuk és a<br />
mérési eredményt megjavítjuk. Ezt nagyon gyakran alkalmazzuk, különösen manapság. Ehhez<br />
meg kell vizsgálni a mûszert és meghatározni a hiba nagyságát. Ez után már a mérõállomások<br />
számítják a hiba hatását és megjavítják a mérési eredményt. Ne feledkezzünk meg, hogy<br />
idõnként újból elvégezzük a vizsgálatot, mert a hiba mértéke megváltozhat.<br />
A szabályos hibák kapcsán kell megemlíteni, hogy a mérés megismétlése ugyanolyan<br />
körülmények között lehet, hogy igen szép egyezõ eredményeket ad, de ez lehet a szabályos<br />
hibák miatt is, és jelentõsen hibás a valódi értéktõl. Ezt a mûszer reprodukáló képességének<br />
nevezzük. Ez nem azonos a mûszer pontosságával.<br />
− A hibák harmadik csoportja a szabálytalan hiba csoportja. Az ebbe a csoportba elõjelre és<br />
nagyságra nézve is szabálytalanul változnak a hibák. Szabálytalan hibák véletlen jelleggel<br />
jelentkeznek. Oka általában a mûszerben, észlelõben, külsõ körülményekben végbemenõ<br />
kisebb változásokból adódik. Ezek nagyságát is lehet csökkenteni gyakorlattal, a mérések<br />
gondos végrehajtásával. Pl. a kitûzõ rudat mindig a legalsó részén irányozzuk meg. A<br />
prizmabotot szilárdan tartjuk a ponton, szükség esetén kitámasztjuk két bottal. Minél<br />
pontosabb mérést akarunk végezni, annál több gondot kell fordítani a mérés végrehajtására.<br />
6.6.2.2. Eredet szerint<br />
A hibákat eredet szerint is csoportosíthatjuk.<br />
Ez lehet mérõeszköz hiba, amikor a mérés hibája a mérõeszközbõl származik, pl. annak<br />
igazítatlanságából adódóan. Lehet szabálytalan jellegû is a mûszer szakszerûtlen kezelésébõl,<br />
felesleges forgatásából, mozgatásából adódóan, a mûszer kopottságából, használtságából.<br />
Személyi hiba a mérést végrehajtók személyébõl következnek. A prizmabot ingadozó<br />
tartásából, az irányzásnál a parallaxis csavar gondatlan beállításából.<br />
A külsõ körülményekbõl származó hiba a mérés környezetébõl származik. A jelek<br />
megvilágítottságából, látási körülményekbõl, fény és árnyék váltakozásából, a szél hatásából,<br />
refrakciós jelenségekbõl származhat. Okozhatják a légkör egyéb hatásai, hõmérséklet és<br />
légnyomásból eredõ változások. GPS mérésnél az ionoszféra és troposzféra hatása.<br />
A hibákat nagyság szerint is csoportosíthatjuk. Eszerint lehetnek elfogadhatatlan és még<br />
eltûrhetõ hibák. A kettõ határát a szabályzatokban megadott hibahatár jelenti. Az eltûrhetõ<br />
hibákon belül is két csoportot célszerû megkülönböztetni. Megfelelõ a hiba, ha a hibahatár felét<br />
meghaladja. Jó mérésnek azt nevezzük, mikor a hibák kisebbek, mint a hibahatár jele.<br />
A mérés külsõ körülményeibõl származó hibáknak két kiemelhetõ változata van.<br />
Az azonosítási hiba a pont megjelölésébõl származik, abból, hogy milyen pontosságú a<br />
megjelölése. A furatos rézcsap középpontját 1 mm-re azonosítani tudjuk, de a ház sarkát már<br />
csak 1-2 cm-re azonosíthatjuk, mert közben újra vakolták az épületet. Egy szántóföld szélet,<br />
vagy az erdõ sarok pontját még nagyobb hibával tudjuk azonosítani. A pontok bemérését az<br />
azonosíthatóságának megfelelõen végezzük.<br />
A kerethiba abból adódik, hogy az állandósított pontok koordinátái nem teljesen<br />
felelnek meg a terepen megjelölt ponthelynek. Ez az alapponthálózat hibája, ami természetes is,<br />
mert a hálózat is mérésbõl származik és a korábbi méréseket is terhelték hibák. Ezt úgy<br />
tudnánk meghatározni, hogy egy koordináta rendszernek megfelelõ hálót nagyon pontosan<br />
kifeszítenénk a terepen és akkor meg tudnánk mondani, hogy a pont koordinátája mennyivel<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
87
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
tér el a pontjelölés központjától. A kerethibát mindig a szomszédos pontok között<br />
értelmezzük. Több szempontból hasonló ehhez a relatív hiba, amit két pont közötti távolságnak<br />
értelmezzük, mint a mért és a számított távolság eltérése osztva a távolság értékével. A relatív<br />
hibát mindig tört formájában fejezzük ki, ennek számlálója mindig egy.<br />
6.6.2.3. A hibahatárok<br />
Geodéziában a méréseket mindig terheli valamilyen hiba. A pontok meghatározása során<br />
legyen az alappont meghatározás vagy részletpontok bemérése, mindig végzünk ellenõrzõ<br />
méréseket is. Ezek a mérések is ugyanolyan módon történnek, mint a meghatározó mérések.<br />
Egy alappontot is két független pontkapcsolással határozunk meg. A két meghatározás két<br />
különbözõ koordinátát ad. Azonban egyértelmû, hogy egy pontnak csak egy koordinátája<br />
lehet. Ezért vesszük a két koordináta középértékét, ami azt jelenti, hogy a mérési eredmények<br />
valamilyen javítást kapnak.<br />
A geodéziában mindig több mérést kell végezni, mint amennyi matematikailag szükséges.<br />
A mérések hibái miatt az ellentmondó méréseket meg kell javítani, hogy a mérések közötti<br />
ellentmondásokat megszüntessük. A gyakorlatban ezt legegyszerûbb esetben lépésenként<br />
tesszük meg, mindig akkor, amikor a számításnál ellentmondást tapasztalunk. Ekkor az eltérést<br />
elosztjuk. Ez a megoldás kisebb meghatározásoknál megfelelõ lehet. Az eltéréseket mindig<br />
össze kell hasonlítani az eltérésre megadott hibahatárral.<br />
A hibahatárokat (megengedett eltéréseket) a szabályzatok és utasítások határozzák<br />
meg. A hibahatár értéke függ attól, hogy milyen célra végezzük a méréseket. Más a hibahatár a<br />
felsõrendû és alsórendû méréseknél. Eltér a hibahatár külterületi és belterületi mérések esetén.<br />
A hibahatárok azt a célt szolgálják, hogy méréseink jó minõségét biztosítsuk. Hibahatárt adunk<br />
a mérési eredmények javításaira.<br />
A mérések során nekünk mindig figyelembe kell venni, hogy a hibahatár mekkora<br />
eltéréseket enged meg. A hibahatárok idõközönként változnak, mert a mûszerek fejlõdése<br />
nagyobb pontosságot tesz lehetõvé. Változnak a hibahatárok akkor is, mikor az új terméktõl, a<br />
térképektõl nagyobb pontosságot követelünk meg, mint korábban.<br />
A számítástechnika fejlõdésével a számítási-feldolgozási módszerek is fejlõdnek. Olyan<br />
módszerek, eljárások terjednek el, melyek korábban nem voltak alkalmazhatók.<br />
Geodéziában kialakult egy általános módszer a javítások meghatározására, mely minden<br />
esetben egységes elvek alapján határozza meg a mérések javításait. Ezt a módszert nevezzük a<br />
legkisebb négyzetek módszerének. Ez a módszer biztosítja hogy a keletkezõ javítások<br />
négyzetösszege minimális legyen. A legkisebb négyzetek módszerének komoly matematikai<br />
alapja van. Megoldása is csak számítógépen gazdaságos. Alkalmazása azonban már általánossá<br />
vált.<br />
A kiegyenlítés után számos olyan eredményt kapunk, melyek a meghatározó mérések<br />
minõségét mutatják. Megadják az egyes mérések javításait: irányok, távolságok, GPS-szel mért<br />
vektorok javításait, azokat összehasonlíthatjuk a hibahatárokkal.<br />
A kiegyenlítés számos olyan pontossági mérõszámot határoz meg, melyek más<br />
megoldással nem számíthatók. Így az új pontokra vonatkozóan megadják a középhibákat,<br />
hibaellipszisek adatait, ponthibákat, relatív középhibákat. A kiegyenlítõ számítások<br />
alkalmazása gyakoribbá válik a feldolgozó programok fejlõdésével.<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
88
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
7. BEMÉRÉSI MÓDSZEREK<br />
7.1. A FELMÉRÉSEK CÉLJA, FELADATA<br />
7.1.1. A felmérésrõl általában<br />
A felmérések célja, hogy az ország területén fekvõ mesterséges és természetes felszíni és<br />
felszín közeli alakzatokat alakhûen (esetenként generalizálással) ábrázolja. A felmérések során<br />
a valóságos birtokhatárokat, a földrészletek határvonalát határozzuk meg. A készülõ<br />
térképeken a tereptárgyakat és minden más ábrázolt létesítményt kölcsönös kapcsolatukkal és<br />
azokat kifejezõ tartalmi részletekkel ábrázoljuk. Ma már a térképeket nemcsak a analóg<br />
formában kell létrehozni, hanem a digitális adatállományként is. Utóbbi adatállomány „felülrõl”<br />
felel meg a hagyományos nagyméretarányú földmérési térképeknek.<br />
A földmérési térkép alapot szolgáltat az önkormányzati, közmû, közlekedési, vízügyi és<br />
más szakmai nyilvántartások és esetleges felmérésekhez. Ez a térkép mint digitális<br />
adatállomány alapot ad a nagyméretarányú térképi, helyinformáló tartalmú térinformatikai<br />
rendszerekhez. A részletes felmérés során ehhez az adatállományhoz biztosítottunk<br />
szabályzatokban meghatározott pontosságú, minõségû alapadatokat. A felmérés során egy<br />
idõben csak egyes városokat, községeket tudunk felmérni. Az ország egész területére<br />
vonatkozóan ez az adatállomány, ez a térképrendszer csak sok év alatt valósítható meg. Ez idõ<br />
alatt változhat a technológia, a felmérések módszere is és változik a követelményrendszer is,<br />
amit a felhasználók támasztanak a nagyméretarányú adatsokasággal szemben.<br />
A felmérések során az adatigényeket, az adatszükségleteket és azoknak a felméréskori<br />
adat pontosságát, adat minõségét kell figyelembe venni. Ezeket a változó igényeknek<br />
megfelelõ követelményeket a felmérési szabályzatok meghatározzák. A felméréseket ezeknek<br />
a szabályzatoknak és utasításoknak megfelelõen kell végezni.<br />
A részletmérés során határozzuk meg a területen fekvõ természetes és mesterséges<br />
tereptárgyakat. A felmérendõ tereptárgyakat alakjelzõ pontjaikkal határozzuk meg. Tehát a<br />
részletmérés során mindig csak egyes pontokat mérünk be, de természetesen a mérés során<br />
rögzíteni kell a pontok közötti kapcsolatokat is, azaz meg kell adnunk azt is, hogy melyek az<br />
épület sarokpontjai, melyek az utcák, járdák pontja, villanyoszlopok, aknák helyei. A<br />
részletpontok geometriai adatai mellett rögzítenünk kell még szöveges és más számszerû<br />
adatokat is.<br />
7.1.2. A részletpontok meghatározása<br />
A részletpontokat a környezõ, legközelebbi (lehetõleg alap-) pontokhoz viszonyítva<br />
határozzuk meg.<br />
A pontok bemérését a meghatározandó adatok szerint kétféleképpen végezhetjük:<br />
• csak vízszintes értelmû bemérés; vagy<br />
• vízszintes és magassági értelmû bemérés.<br />
Az, hogy milyen értelmû felmérést végzünk, azt mindig a felmérés célja határozza meg.<br />
Mindkét felmérési mód gyakran elõfordul.<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
89
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
A részletpontok meghatározása a mérés geometriája szerint háromféle lehet:<br />
ortogonális vagy poláris mérés vagy elõmetszés.<br />
Az ortogonális koordinátamérés azt jelenti, hogy a bemérendõ pontokat egy mérési<br />
vonalra mért merõleges koordinátáival határozzuk meg. A két adott pont közötti egyenest a<br />
koordináta rendszer abszcissza tengelyének nevezzük. Az egyes részletpontokat erre a mérési<br />
vonalra mérjük be a részletpontok talppontjának meghatározásával, és közvetlenül lemérjük a<br />
mérési vonal kezdõpontjától a talppontig tartó abszcissza távolságot és mérjük a talppont, a<br />
részletpont közötti ordináta hosszát.<br />
A poláris koordináta méréskor mérjük az alappontról a részletpontra húzott egyenes<br />
irányát és távolságát. Ez a meghatározás ma igen gyakori. A mai korszerû mérõállomások és a<br />
mûholdakról történõ helymeghatározás is ezt az elvet követi viszonylagos (relatív)<br />
helymeghatározás során. Ezekkel még részletesen foglalkozunk késõbbi tanulmányaink során.<br />
Az elõmetszés elve, mikor a pont helyzetét csak irányokkal határozzák meg. Ennél a<br />
meghatározásnál a pont helyzetét két ismert pontból mért szögadatok, irányok segítségével<br />
határozzuk meg. A pont helyzetét a két egyenes metszése adja. Ma földi meghatározásként így<br />
ritkán mérünk be pontokat, de más területen, például fotogrammetriában ez általános.<br />
A GPS-berendezésekkel történõ részletmérésõl külön pontban teszünk említést.<br />
7.1.3. A tereptárgyak jellege<br />
Amint már utaltunk rá, a bemérendõ tereptárgyak lehetnek pontszerûek, vonalszerûek és<br />
felület jellegûek.<br />
Pontszerûek azok, melyeket csak egy pontjukkal mérünk be. Ilyenek az alappontok,<br />
kutak, villanyoszlopok, jelzõtáblák, keresztek. Ezeket csak jellel tudjuk ábrázolni a térképen.<br />
Ezeket a jeleket nevezzük jelkulcsnak.<br />
Vonalszerûek azok, melyeket egy vonallal ábrázolunk. Ezek leggyakrabban vasutak,<br />
támfalak, kerítések, villanyvezetékek és más közmûvezetékek. Ezeket a vonalakat<br />
töréspontjaikkal mérjük be és a térképen vonalas jelkulccsal ábrázoljuk.<br />
Felület jellegûek azok, melyek már ábrázolhatók méretüknek megfelelõen. Ide tartoznak<br />
az épületek, templomok erdõterületek, tavak, úttestek, kertek és más mezõgazdasági mûvelésû<br />
területek. Az ilyen létesítmények határvonalát mérjük be.<br />
A térképen gyakran ábrázolunk „jogi” határvonalakat, melyek a természetben gyakran<br />
alig láthatók, nehezen megállapíthatók, sõt gyakran egyáltalán nem láthatók. Ilyenek lehetnek a<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
90
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
különbözõ tulajdonosok kertjeinek határvonalai, mezõgazdasági területek határvonalai, amikor<br />
azok nem esnek egybe utakkal. Ezeket a határvonalakat régebbi térképek alapján jelöljük ki,<br />
elhatárolásnak nevezett mûvelet során. Ezt mindig egy nagy gyakorlatú földmérõnek kell<br />
végezni. Ezeket a határpontokat a mérés idejére cövekkel és festéssel jelöljük meg, a<br />
tulajdonosokkal egyetértésben.<br />
7.2. ORTOGONÁLIS (DERÉKSZÖGÛ) BEMÉRÉS ÉS ELLENÕRZÉSEK<br />
7.2.1. Mérési vonalhálózat<br />
Az ortogonális mérést mindig két adott pont között végezzük. Az adott pontokat<br />
összekötõ egyenes szakaszt nevezzük mérési vonalnak. A mérési vonalnak lehetõleg jól<br />
mérhetõnek kell lenni, lehetõleg járdán vagy szabad területen haladjon. A mérési vonal legyen<br />
közel a bemérendõ tereptárgyakhoz.<br />
A mérés elõtt el kell dönteni, hogy az egyes épületeket, pontokat melyik mérési vonalra<br />
mérjük fel. Egyes esetekben szükség lehet újabb mérési vonalak felvételére is. Ezeket a mérési<br />
vonalakat korábban már bemért pontokra illeszkedve vesszük fel. Leggyakrabban a mérési<br />
vonalon jelölünk meg egy pontot az egyenesben és innen indítjuk majd a másik mérési vonalat,<br />
ezt a pontot mérési vonalpontnak nevezzük. Ez a vonal egy harmadik alappontba fog zárni,<br />
vagy egy másik mérési vonal megjelölt pontjába. Ezeket a pontokat kisalappontoknak<br />
nevezzük. A mérési vonalak kiválasztását, kisalappontok helyének kijelölését nagy figyelemmel<br />
kell végezni, azért, hogy a méréseket egyszerûen és pontosan el tudjuk végezni.<br />
Mérési vonalhálózat kialakítása<br />
7.2.2. Az ortogonális (derékszögû) bemérés végrehajtása<br />
A mérés a mérési vonal kitûzésével kezdõdik. Hosszabb mérési vonal esetén intsünk be a<br />
mérési vonalba egy kitûzõ rudat.<br />
Kihúzzuk az egyik mérõszalagot a mérési vonalban és beintjük az egyenesbe.<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
91
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
A bemérendõ részletpontra elhelyezzük az egyik kitûzõrudat és prizmával megkeressük a<br />
talppontot. A prizmabot hosszát úgy állítsuk be, hogy a prizmát szemünk elé tartva, a<br />
prizmabot hegye néhány cm-re legyen a talaj felett.<br />
Közelítõen beállunk a talppont helyére és elõre-hátra mozgatva a prizmát, az egyenesbe<br />
állunk, majd oldalirányba mozogva megkeressük a talppontot. Akkor vagyunk a talppontban,<br />
mikor a két prizmában és a köztük lévõ résben a három kitûzõ rudat egy függõlegesben látjuk.<br />
Amikor a talppontban vagyunk, ejtsük el a prizmabotot és azt a néhány cm-es esés után fogjuk<br />
meg. A prizmabot csúcsa kijelöli a talppontot.<br />
Olvassuk le az abszcissza értéket a mérési vonalban fekvõ mérõszalagról és a másik<br />
mérõszalaggal mérjük meg az ordinátát is. Utóbbinál a szalag 0 osztása a részletpontnál legyen,<br />
és a méreteket a prizmánál olvassuk le. A részletpontokat általában az abszcisszák növekvõ<br />
sorrendjében mérjük, rendszerint elõbb az egyik oldalon fekvõ pontokat, utána a másik oldalon<br />
fekvõ pontokat mérjük. Vigyázzunk, hogy ne maradjon ki egyetlen bemérendõ pont sem.<br />
Amikor a mérési vonalban fekvõ mérõszalag már nem elegendõ az abszcissza érték<br />
leolvasásához, akkor a szalagot a hosszmérés szabályai szerint tovább visszük és újból<br />
lefektetjük, megjelölve a szalagfekvés végpontját. Ezután tovább folytatjuk a részletpontok<br />
bemérését.<br />
Az utolsó részletpont bemérése után, lemérjük a mérési vonal teljes hosszát és<br />
leolvassuk a mérési vonal végének az abszcissza méretét. Ezt nevezzük végméretnek.<br />
Elõfordulhat, hogy néhány részletpontot nem tudjuk a mérési vonalra rámérni, mert azok<br />
talppontja kívül esik a kezdõ- és végponton. Ilyenkor a mérési vonalat kihosszabbítjuk. A<br />
kihosszabbítás nem lehet több mint a mérési vonal egyharmada. Kihosszabbításkor egy kitûzõ<br />
rudat egyenesbe állással helyezünk el, hogy a prizmával a talppontot meg tudjuk keresni. A<br />
végponton túli pontok abszcissza méretét is folyamatosan mérjük (lásd a 7.24 pontot).<br />
7.2.3. A mérési jegyzet<br />
A mérési eredményeket mérési jegyzeten rögzítjük. Ezt régebben manuálénak nevezték,<br />
ma is általánosan használjuk ezt a kifejezést. A mérési jegyzetet szabadkézzel rajzoljuk.<br />
Alakhelyesen felrajzoljuk a bemérendõ tereptárgyakat, a mérési vonalakat. A mérési vonalra<br />
ráírjuk az abszcissza méreteket arra az oldalra, melyekre az ordináta esik, felírjuk az ordináta<br />
vonalra a méreteket. Jelöljük a merõlegességet. A jelöléseknél általában azokat a szabályokat<br />
és jelöléseket használjuk, amit a mérési vázlatnál fogunk használni. Nagyon fontos, hogy a<br />
manuálé jól áttekinthetõ legyen. Egyértelmûen jelöljük, hogy a méretek mire vonatkoznak.<br />
Ezen tüntetjük fel az egyéb adatokat, felírásokat is. A sûrûbb részekrõl külön<br />
kinagyításokat, részletrajzokat készítünk.<br />
7.2.4. A bemérés néhány esete<br />
Az ortogonális felmérés során néhány szabályt be kell tartanunk, azért, hogy a térképezést<br />
egyszerûen és egyértelmûen el tudjuk végezni. Ezek közül a fontosabbak a következõk.<br />
A tereptárgyak bemérésénél törekedjünk arra, hogy csak annyi pontot mérjünk amennyi<br />
az egyértelmû megszerkesztéshez, a térképezéshez szükséges. Az egy egyenesen lévõ pontok<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
92
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
közül csak a két végpontot mérjük be, a többi pontot pedig az egyenesen végzett<br />
hosszméréssel határozzuk meg. Épületek és más szabályos tereptárgyaknál csak annyi pontot<br />
mérjünk be, hogy az építmény méreteit ismerve, megszerkeszthetõ legyen.<br />
Az épületek falsíkjai majdnem<br />
mindig merõlegesek egymásra.<br />
Ezért elég, ha csak az épület fõ<br />
falsíkját (leghosszabb oldalát)<br />
mérjük be. Ha az épületen kisebb<br />
kiugrások vannak, akkor azokat<br />
csak az épületre mérjük rá. Az<br />
épületeket mérjük körül, ne csak<br />
két oldalát, hanem mindegyiket.<br />
Ezekbõl kiderül, ha valamelyik<br />
oldal nem merõleges. Ferde, tört<br />
vonalú épületnél legalább három<br />
A felmérés néhány gyakoribb esete<br />
Az ordináta méretek ellenõrzése<br />
kikötéssel és 45 fokos talppont<br />
bemérésével<br />
pontját mérjük be ortogonálisan. Nem látható, de<br />
bemérendõ pontot a falsík kihosszabbításában<br />
kijelölt segédponttal tudjuk bemérni. Ilyenkor ne<br />
felejtsük el megmérni a segédpont és a sarokpont<br />
távolságát. Épületeket mindig csak egy mérési<br />
vonalról mérjük be, kivétel ez alól a saroképület,<br />
melyeket mindkét utcán lévõ mérési vonalról<br />
bemérünk.<br />
A mérési vonalat keretezõ vonalak, útburkolat vagy járdaszegély, valamint egyéb<br />
vonalak metszõdését olvassuk le. Ezt szerkesztésnél jól fel tudjuk használni.<br />
A mérést mindig valamilyen ellenõrzéssel végezzük. Az ellenõrzést szolgálja az épületek<br />
körbemérése is. Az egyes különálló pontokat is mérjük össze és Pitagorasz tétellel ellenõrizzük<br />
le. Az épületeket is össze kell mérni egymással.<br />
A „prizmázás” végrehajtását ellenõrizni tudjuk úgy, hogy a bemért pontot összemérjük a<br />
mérési vonal egy pontjával. Ez a pont célszerûen kerek méterrel térjen el a talppont méretétõl,<br />
és lehetõleg 45 fok körüli háromszög keletkezzen az átfogó megmérésénél, tehát az ordináta<br />
méret méterre kerekített értékével térjen el. Ez szokás volt az elsõrendû részletpontoknál. Ezt<br />
nevezték az ordináta kikötésének. Használhatunk azonban 45 fokos bemérésre alkalmas<br />
szögprizmát is, mellyel a pont 45 fokos talppontját tudjuk meg keresni. A 45-fokos<br />
szögprizmával lehetõségünk van, az ordináta méret közvetett meghatározására is, ez olyan<br />
esetekben használható, amikor az ordinátát nem tudjuk lemérni. Ezt látjuk az alsó képen.<br />
Egymással közel párhuzamosan futó határvonalakat jól meg tudunk határozni, ha rájuk<br />
közel merõlegesen felveszünk egy mérési vonalat és sorba mérjük a metszéspontok<br />
abszcisszáját. A mérési vonalat ott vegyük fel, ahol jó mérési lehetõség van.<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
93
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
Közel párhuzamos vonalak bemérése<br />
Az utóbbi idõben elõtérbe került a szabad mérési vonal alkalmazása. Ezt olyan helyen<br />
alkalmazhatjuk, ahol a két alappontot összekötõ egyenes rossz mérõpályán halad, bokros<br />
területen. Ekkor, ha a mérési vonalat áthelyezzük a közelben fekvõ, jól mérhetõ pályára,<br />
kényelmesebben elvégezhetjük a mérést. A jól kiválasztott mérési vonal kezdõ és végpontját<br />
jelöljük meg a mérés idejére, és az új mérési vonalra, a környezet bemérésén kívül még mérjük<br />
be a két (esetleg több) adott pontot is. Az adott pontok bemérését feltétlenül ellenõrzéssel<br />
végezzük .<br />
7.2.5. Mérési vázlat, tömbrajz<br />
A terepen készített mérési jegyzetbõl az irodában mérési vázlatot, vagy tömbrajzot<br />
szerkesztünk.<br />
A mérési vázlat a<br />
készítendõ térkép méretarányának<br />
megfelelõ méretarányban<br />
készül. Ha a<br />
felmért területen sok részlet<br />
van, akkor a térképlap<br />
negyed részének megfelelõen<br />
készítsük, kétszer<br />
akkora méretarányban.<br />
Tehát ugyanakkora lapon,<br />
de az csak a térképlap<br />
Szabad mérési vonal<br />
negyed részének megfelelõ<br />
területet tartalmazza.<br />
Falusias belterületen 1:2 000 ma. térképet fogunk készíteni, a mérési vázlat 1:1 000<br />
méretarányban készül és 4 lap tartalma fog egy térképlapra kerülni. A mérési vázlat északi<br />
irányban tájolva készül. Szerepe az, hogy egyértelmûen tartalmazza a mérési eredményeket és<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
94
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
a terepen gyûjtött egyéb adatokat. Lehetõvé teszi, hogy megõrizzük a mérési eredményeket<br />
hosszabb távra. Ellenõrzést biztosít, hogy a mérésben ne maradjanak durva hibák. A mérési<br />
vázlatra már szerkesztéssel rakjuk fel a pontokat. A szerkesztéshez korábban léptéket, vagy jó<br />
minõségû celluloid vonalzót használtak. A szerkesztést mûszaki rajzlapon végezték és késõbb<br />
másolták át tussal, vagy jó minõségû tollal pausz papírra.<br />
A tömbrajz hasonlóan készül, de ezt általában városok felmérésekor (részletgazdag<br />
területekrõl) készítjük. Egy-egy lapra egy-egy tömb kerül. A tömb alatt, egy utcák által<br />
határolt területet értünk. A tömbrajz méretaránya általában M = 1:500 mértarányban, sûrûbb<br />
beépítés esetén M = 1:250 mértarányban szerkesztjük. A tömbrajz nem északi tájolással készül,<br />
ezért ezekre mindig fel kell rajzolni az északi irányt is.<br />
A mérési vázlaton és a tömbrajzon is azonos módon végezzük el a szerkesztést.<br />
Koordináták alapján vagy felrakjuk az alappontokat. A mérési vonalhálózatot ezek<br />
összekötésével kapjuk meg.<br />
A mérési eredményeket a mérési jegyzetbõl rakjuk fel. A mérési vonalra felrakjuk az<br />
abszcissza méreteket, megjelöljük, majd ezekre merõlegesen felrakjuk az ordináta értékeket is.<br />
A mérési vonalat eredményvonallal rajzoljuk ki (pont - hosszú szaggatott), az ordinátákat rövid<br />
szaggatott vonallal rajzoljuk. A mérés kezdetét egy kis görbe nyíllal jelöljük, hogy a mérés<br />
milyen irányba indul, az ordináta vonalhoz kitesszük a merõleges jelet d a pont abszcissza<br />
méretét az ordináta vonal elé írjuk arra az oldalra, amelyikre az ordináta vonal esik. A szám<br />
után, vagy elõtt, attól függõen, hogy melyik irányban halad tovább a mérés, kitesszük a<br />
folyamatos mérés jelét, egy kis vonalkát ( - ).<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
95
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
A mérési vonalban fekvõ kisalappont méretét aláhúzzuk és ezzel emeljük ki. A<br />
kisalappont számát is megírjuk, a pontot egy körrel jelöljük. A végponthoz tartozó méretet<br />
gömbölyû zárójelbe tesszük, ez jelenti a végméretet.<br />
Ha a végméret után is végeztünk mérést, akkor a gömbölyû zárójel után is kitesszük a<br />
folyamatos méret jelét, a kis vonalkát. A kihosszabbításban lévõ abszcisszákat és ordinátákat<br />
ugyanúgy rakjuk fel és írjuk meg, mint a többit. Az utolsó kihosszabbítás abszcissza értékét<br />
szögletes zárójelbe tesszük és ezután a kihosszabbított mérési vonalra egy kettõs, visszafelé<br />
mutató nyilat teszünk, jelezve azt, hogy mindkét alappont melyik irányban van. Ha az<br />
abszcissza értékek olyan sûrûn vannak, akkor azokat egymás fölé írjuk, mindig a legkisebbet a<br />
mérési vonalhoz közelebb, és így sorba egy kis eltolással.<br />
A mérési vonalat metszõ vonal abszcisszáját ugyanúgy megírjuk, mint a többit, de eléje<br />
egy dõlt keresztet teszünk. A mérési vázlaton összekötjük az épületeket, utakat és az<br />
összetartozó pontokat.<br />
Beírjuk azokat a szöveges adatokat is, melyeket a területen gyûjtöttünk: utcanév,<br />
házszám, emeletszám, gazdasági épület stb.<br />
A részletes felmérés fontos feladata, hogy a terepi valóságos helyzetet megismerjük. A<br />
felmérés során meghatározott adatok pontossága, helyessége meghatározza a térkép<br />
felhasználhatóságát, a késõbbi munkák során a térképrõl lemért (vagy a digitális térképrõl<br />
lekért) adatok minõségét.<br />
Ma a mérési vázlat szerkesztése általában már nem kézi szerkesztéssel történik, hanem a<br />
mérési vázlatot is grafikus rajzszerkesztõ programmal készítjük. A rajz megjelenítése és a<br />
tömbrajz, a mérési vázlat szerepe ugyanaz maradt.<br />
A részletes felmérés végrehajtásához 4-5 ember szükséges. Ezek közül a legtapasztaltabb<br />
mérnök, vagy technikus vezeti a felmérési munkát. Õ készíti a manuálét és irányítja a<br />
részletpontokon mozgó figuránsokat. Õ figyeli, hogy mely pontokat mérjék be és a figuráns<br />
mindig a jó helyre tegye a kitûzõ rudat. A másik technikus végzi a mérést, kezeli a prizmát és<br />
elvégzi a szalagról a leolvasásokat. Figyeli, hogy a szalagot mindig meghúzva kezeljék. A<br />
részletmérés a földmérési munkák leggyakoribb feladata. Mint eredeti adatgyûjtési munka,<br />
meghatározza a felhasználók által lekérhetõ adatok pontosságát, minõségét.<br />
Pontvázlat a numerikus/digitális felmérésekkel elterjedt rajzi munkarész, mely a térképi<br />
vonalakon kívül azok töréspontjainak a számát is tartalmazza. Kiegészítõül gyakran mérési<br />
jegyzetet készítenek és pl. azon tüntetik fel az épületek körbemérésének adatait. Ugyancsak<br />
hozzá tartozik még a mérési jegyzõkönyv, amely a mûszeres mérési adatokat tartalmazza.<br />
7.3. POLÁRIS KOORDINÁTA MÉRÉS<br />
7.3.1. Poláris (tahimetrikus) koordináta mérés végrehajtása<br />
Poláris koordináta mérés alatt azt a mérési módszert értjük, amikor az új pontokat poláris<br />
koordinátáikkal határozzuk meg. A mérés úgy történik, hogy egy mérõállomással felállunk egy<br />
adott koordinátájú ponton és mérünk tájékozó irányokat azért, hogy a limbusz kört tájékozni<br />
tudjuk. Ezután minden egyes részletpontra irányt, távolságot és zenitszöget mérünk. Ezekbõl<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
96
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
az adatokból a pont két vízszintes koordinátája és a pont magassága számítható. A mérés<br />
során az adatokat a mûszer adattárolójába rögzítjük.<br />
A rögzítendõ adatokat két fõbb csoportba oszthatjuk: az adminisztrációs adatok és a mérési<br />
eredmények adatai.<br />
Az adminisztrációs adatok közül legfontosabbak a munkaterület nevének megadása, mellyel<br />
egy új fájlt hozhatunk létre, vagy egy korábbi fájlba léphetünk be és folytathatjuk a korábbi<br />
méréseket. Itt oldhatjuk meg a legfontosabb területre vonatkozó adatokat, mûszer száma,<br />
észlelõ, prizmaállandó és frekvencia hiba. Itt adjuk meg az automatikus pontszámozás<br />
kezdõértékét, mely késõbb folyamatosan 1-el növekedni fog. Itt adjuk meg a kódlistát is,<br />
melyet a felmérés során használni fogunk. Lehetõség van annak megadására, hogy a<br />
pontszámok csak numerikusak, vagy alfanumerikusak legyenek.<br />
A napló részben azokat az adatokat adjuk meg, melyek az egész munka során érvényesek,<br />
változatlanok maradnak.<br />
A rögzítendõ adatok másik csoportja közvetlenül a méréshez tartozik. Ezek egyrészt a mérés<br />
álláspontjára vonatkoznak, másrészt közvetlenül a bemérendõ pontra.<br />
Az álláspontra vonatkozó adatok elsõsorban a pont száma. A mûszerek általában nem teszik<br />
lehetõvé, hogy jelöljük a központ jelét, ha külpontosan állunk fel, azt is külön számmal kell<br />
jelölnünk. Itt kell megadnunk a mûszermagasságot is. Az álláspont létesítéséhez tartozik a<br />
meteorológiai adatok, a hõmérséklet és légnyomás megadása, melyeknél vigyázzunk, nehogy<br />
régi, a méréskor durva hibás adat maradjon benn. Az adatok többsége olyan, hogy felkínálja az<br />
elõzõ adatot és azt megváltoztathatjuk, vagy felülírhatjuk. A korábbi adatot csak tudatosan<br />
fogadjuk el.<br />
Az álláspont létesítésekor legfontosabb mûvelet az álláspont tájékozása. Ezt két módon<br />
végezhetjük el. Vagy az irányszög megadásával, vagy úgy, hogy a mûszer számítja<br />
koordinátákból (azokból, melyeket korábban bevittünk. A tájékozás általában csak egy irányra<br />
lehetséges. Azonban mérhetünk több tájékozó irányt is. Ezek bevonása a tájékozásba, általában<br />
csak az irodai feldolgozás során lehet.<br />
A részletpontok mérése általában külön menübe, vagy programrészbe való belépéssel lehet. A<br />
részletpontok esetén a prizma magassága, melyet felkínál a mûszer, és szükség szerint<br />
javíthatunk. Az irányzott pont számát megadjuk, vagy a mûszer felkínálta következõ<br />
sorszámot használjuk. A pontszám általában csak sorszám lehet, de egyes esetekben már nevet<br />
is elfogad.<br />
Külön kell foglalkozni a ponthoz kapcsolódó attribútum adatok megadásával. Ez a pont<br />
jellemzõje, mely megadja, hogy a mért részletpont milyen jellegû, pl. épület, birtokhatár, árok,<br />
töltés lába, vagy teteje. A pont jellemzõje változik a felmérések során, attól függõen, hogy<br />
milyen területet mérünk fel és milyen célra végezzük a felmérést.<br />
A pont jellegét valamilyen jellegkód lista alapján adjuk meg. Ezt a listát még a felmérés elõtt<br />
létrehozatjuk, de lehetõvé kell tenni, hogy a késõbbiekben bõvítsük. Sok esetben a mûszerek<br />
csak numerikus adatként kezelik a pont jellegét. Ezzel egy sorszámot kell bevinnünk, hogy<br />
hányadik az általunk felállított listán. Kódszámok esetén ismernünk kell az egyes jellemzõk<br />
kódszámait, ezt legtöbbször egy cédulán kell õriznünk, nehogy elfelejtsük. A pont<br />
jellemzõjének kódszám alapján történõ megadása nehézkes.<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
97
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
Ezért egyes mûszereknél elõtérbe került a névvel, alfanumerikus formában történõ megadása,<br />
mely jobban megfelel a köznapi gondolkodásnak. Más mûszerekben kódlistát hozhatunk létre,<br />
ez a leggyakrabban elõforduló pontjellegeket tartalmazza abc sorrendben.<br />
Ha aktív állapotra állítjuk a kódlistát, lakkor a jelleg elsõ betûjének bevitele után megjelenik a<br />
kódlista és innen választhatjuk ki a megfelelõ pontjelleget. Egyszerre több kódlista is lehet a<br />
mûszerben, melybõl csak egy aktív hívható.<br />
A részletpontok meghatározását általában központosan végezzük. Azonban gyakori, hogy a<br />
mûszerállásról nem látjuk a részletpontot, ilyen esetben külpontosan határozzuk meg.<br />
Külpontos mérés esetén a részletpont meghatározásához további adatokat is kell mérni, ez<br />
rontja a központ megbízhatóságát. Lehetõség szerint központosan mérjük be a részletpontokat<br />
7.3.2. A polárisan mért pontok számításának elve<br />
.<br />
kidolgozni<br />
.<br />
7.3.3. Szabad álláspont létesítése poláris bemérésekhez<br />
A mérõállomások elterjedésével szükségessé vált, hogy új ponton történõ felállás esetén is<br />
elvégezhetõ legyen a felmérési, kitûzési munka. A célszerûség és gazdaságosság azt kívánja<br />
meg, hogy az álláspont helyét ott válasszuk ki, ahol a feladat elvégzése szempontjából a<br />
legjobb. Itt felállva a mûszerrel, a látható és mérhetõ pontok alapján elõször meghatározzuk az<br />
álláspont koordinátáit, majd utána elvégezzük a részletmérési vagy kitûzési feladatokat. Az<br />
álláspont helyét úgy választjuk ki, hogy a további feladat szempontjából legkedvezõbb legyen.<br />
Ez lehet szántóföld közepén, vagy egy úttest közepén is, ahol az állandósításra nincs<br />
lehetõségünk, vagy fel sem merül ennek szükségessége. A gyakorlat általában azt kívánja meg,<br />
hogy a bemérési és kitûzési módokat változtassuk.<br />
A szabad álláspont létrehozásakor két szempontra kell figyelnünk. Az egyik: a pont<br />
koordinátáit olyan pontossággal határozzuk meg, hogy az megfeleljen az alappont<br />
követelményeinek, másrészt a bemért részletpontok is megfelelõ pontossággal<br />
meghatározhatók legyenek. .<br />
A szabad álláspont meghatározásához legalább két mérési eredmény szükséges. Ezek a<br />
következõk lehetnek: két szög mérése (a hátrametszés esete), két távolság (az ívmetszés) és<br />
egy szög, valamint egy távolság. Ezután a külpont (szabad álláspont) koordinátájának<br />
számítását kell elvégeznünk. Az álláspont koordinátáinak meghatározásához legalább két<br />
független meghatározásra van szükség.<br />
A mûszerek programjai képesek az álláspont koordinátáinak meghatározására<br />
A szabad álláspont létesítésének az az elõnye, hogy az álláspontot ott vehetjük fel, ahol az a<br />
további meghatározás szempontjából a legkedvezõbb.<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
98
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
7.4. RÉSZLETMÉRÉS GPS-SZEL<br />
7.4.1. A mérés megkezdése, inicializálás<br />
A részletmérésben a GPS felhasználására az utóbbi idõben került sor. Elõnye, hogy a pontokat<br />
viszonylag rövid mérési idõvel meg tudjuk határozni. A részletmérésnél nem szükséges, hogy a<br />
részletpont összelásson valamelyik alapponttal. A méréseket viszonylag nagyobb távolságból,<br />
akár több km-rõl is el tudjuk végezni. Hátránya, hogy a meghatározásnál szabad égboltra kell<br />
kilátást biztosítani.. Ennek lehetõsége beépített területeken általában kisebb, ott az épületek és<br />
egyéb akadályok gátolják a mérést. Alkalmazni elsõsorban nyílt terepen lehet, ahol az égboltra<br />
való kilátást semmi sem akadályozza. A meghatározáshoz valamilyen kinematikus GPS mérési<br />
módszert használunk. Kinematikus mérésnél az egyik vevõ valamelyik ismert ponton áll és<br />
folyamatosan mûködik. Ezt nevezzük referencia pontnak. A másik vevõ sorba felkeresi az<br />
egyes részletpontokat és ott rövid idejû mérést végez.<br />
A kinematikus mérések egyik jellemzõje, hogy a mérés kezdetén el kell végezni az<br />
inicializálást, ami amiatt szükséges, hogy a fázismérés kiinduló helyzetéhez tartozó n-értékeket,<br />
az egész hullámok számát meghatározzuk minden egyes mûholdra. Ezt a mérés kezdetén<br />
elvégzendõ feladatot nevezzük inicializálásnak. Az inicializálásnak több módszere ismeretes.<br />
Ezek a módszerek a mûszertõl, ill. a mûszerben meglévõ szoftverektõl függnek. Az inicializálás<br />
történhet statikus méréssel. Ekkor a mozgó vevõvel egy ún. induló ponton (inicializáló ponton)<br />
állunk fel. Itt statikus mérést végzünk. Az eljárás elõnye, hogy a bázispontról nagyobb<br />
távolságra is mehetünk és ott vesszük fel az inicializáló pontot, ahol az a felmérendõ területhez<br />
közel van. Hátrány a statikus mérés idõvesztesége, valamint hogy ez idõ alatt a mozgó-vevõt<br />
mozdulatlanul kell tartani.<br />
Az inicializálás történhet ismert ponton is. Ebben az esetben a mozgó-vevõt olyan ponton<br />
állítjuk fel, melynek térbeli koordinátáit ismerjük. Ezen a ponton csak rövid, néhány perces<br />
mérést kell végezni. A hátránya tulajdonképpen abban van, hogy sok esetben nincs ilyen pont a<br />
felmérendõ terület közelében.<br />
Az inicializálást végezhetjük antenna cseréléses módszerrel is. Ennél a megoldásnál a két vevõt<br />
egymástól néhány méter távolságban helyezzük el úgy, hogy az egyik vevõ a referenciaponton,<br />
másik vevõ tõle néhány méterre egy mûszerállványon legyen. Elõször így mérnek 4-8 epochát,<br />
amihez néhány perc szükséges. Ezután folyamatos vétel mellett a két mûszert megcseréljük és<br />
ismét mérünk néhány percet. Majd újbóli csere következik, amelynek eredményeképpen<br />
visszaáll az eredeti vevõhelyzet, majd néhány epocha vétele után a mozgó-vevõ útjára indulhat.<br />
Egy további megoldás ismert báziskarral való mérés. Ekkor az egyik mûszert az ismert<br />
referenciaponton helyezzük el, a másik mûszert pedig a báziskaron állítjuk fel. A báziskar<br />
helyzetét tájolóval északi irányba állítjuk. 1-2 perces észlelés után a mozgó-vevõ elindulhat. Az<br />
inicializálás tulajdonképpen ismert ponton történõ inicializálásnak megfelelõen történik, mert a<br />
báziskar hosszát és irányát ismerjük. Elõnye, hogy 1 személy is elvégezheti az inicializálást. Itt<br />
is, mint az elõzõ esetben hátrányként jelentkezik, hogy a referencia pont nem biztos, hogy a<br />
terület közelében van.<br />
Az inicializálási módszerek a szoftverek és a mûszerek fejlõdésével változhat. Különbözõ<br />
megoldások jönnek létre, melyek gyorsabbá teszik a kinematikus mérés megkezdését, az<br />
inicializálást. Ma már olyan megoldás is létezik, amikor az inicializálás mozgás közben<br />
történik. A legalább néhány perces folyamatos mérés utófeldolgozásánál matematikailag<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
99
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
megoldható, hogy az inicializálást ebbõl a néhány perces mérésbõl határozzuk meg, és a mérés<br />
kezdetére vonatkozó koordináták visszafelé számíthatók. Mozgás közbeni inicializálásnak igen<br />
nagy elõnyei vannak, mert kinematikus mérés során gyakran megszakadhat a jelvétel, mert<br />
minden területen vannak olyan akadályok, amelyek takarást idéznek elõ. Ennél a megoldásnál<br />
a referencia pontot az útvonal 5-10 km-es körzetében helyezzük el és lehetõleg olyan<br />
idõpontot válasszunk, amikor 6-8 holdat is tudunk venni. A feldolgozásnál feltétel az is, hogy a<br />
folyamatos észlelésnek néhány percet meg kell haladnia, mert csak ekkor állítható helyre az<br />
inicializálás. Ilyen megoldással csak a legújabb mûszerek esetében találkozhatunk.<br />
7.4.2. Kinematikus mérési módszerek<br />
Kinematikus mérések töbféleképpen is megoldható. Ezek közül az egyik gyakran alkalmazott<br />
megoldás a félkinematikus módszer. Az álló vevõt felállítjuk a referencia ponton, majd a<br />
mozgó vevõvel valamelyik elõbb tárgyalt módon elvégezzük az inicializálást. Ezután<br />
felkeressük a mérendõ pontokat úgy, hogy a közlekedés alatt ne legyen jelvesztés. Ez<br />
leggyakrabban a vevõantenna gyalogos szállításával történik. Szállítás közben is legalább 4<br />
mûhold jele folyamatosan vehetõ legyen. A mérendõ részletpontokon megállunk és néhány<br />
epochát veszünk. Ennek ideje kevesebb, mint 1 perc. A vétel alatt meg kell adni a pontszámot,<br />
jellegét és az antenna magasságot. A részletponton állva vigyázni kell, hogy az antenna ne<br />
mozogjon, ezért erre a rövid idõre célszerû az antennarudat kitámasztani. A gyorsabb mérési<br />
idõ elérésére az adatrögzítési idõpontokat is csökkenteni szoktuk 5 másodperc körüli idõre. Ez<br />
az integrálási idõköz egyezzen meg a referencia ponton álló vevõ integrálási idejével, mert<br />
egyébként nem lehet kiértékelni a mérést. A módszer elnevezése stop and go magyarosításából<br />
származik. Az antennát célszerû 1,5-2 m hosszú rúdra helyezni és mérés közben nem<br />
változtatni az antenna magasságot. Ha mérés közben elvesztjük az inicializálást, azaz<br />
jelkimaradás történik, akkor újból el kell végeznünk az inicializálást, vagy ha a szoftver<br />
támogatja, az elõzõ pontról folytathatjuk a mérést. A részletpontok ellenõrzésére végezhetjük<br />
a mérést úgy is, hogy két referencia pontot létesítünk, de más módok is vannak az ellenõrzés<br />
végrehajtására. Így ellenõrzést jelent, ha menet közben ismert pontokat is felkeresünk, vagy a<br />
mérést ismert ponton fejezzük be. Az utolsó ponton célszerû néhány perces statikus mérést<br />
végezni. Ez a félkinematikus módszer felmérési kis-alappontok meghatározására alkalmas.<br />
Elsõsorban kis területen való részletpontok bemérését teszi lehetõvé. Alkalmas nyílt területen<br />
terepfelmérés végrehajtására. Ezzel a módszerrel 2-3 cm-es pontosságot érhetünk el, mintegy 1<br />
km-es távolságban.<br />
Végezetünk folyamatos kinematikus mérést is. Ez az elõzõektõl annyiban tér el, hogy<br />
korábban csak egyes pontok helyzetét határoztuk meg, a folyamatos kinematikus mérésnél az<br />
útvonal folyamatos meghatározása a cél. Ennél is elõször inicializálást kell végezni, majd<br />
viszonylag rövid észlelési idõközöket beállítva, indítjuk a mérést. Ez a megoldás geodéziai<br />
szempontból csak egyes vonalak folyamatos felvételére alkalmas, amire gyakorlatban csak<br />
ritkán kerül sor. Alkalmazási területe elsõsorban a közlekedésben van, egyes jármûvek<br />
helyzetének folyamatos észlelésére.<br />
Geodéziai szempontból nagy jelentõsége van a GPS mérések valós idejû feldolgozásának<br />
(RTK). Valós idejû feldolgozásnál olyan mûszer együttesre van szükség, melynél az egyik<br />
vevõt ismert ponton állítják fel és ez a mûszer folyamatosan végzi a mûholdak vételét. A<br />
mûszerhez egy rádióadó is tartozik, mely a vett jeleket átsugározza a másik vevõnek. A<br />
mozgó vevõ egyrészt veszi a mûholdak jelét, másrészt a rádióhullámokon keresztül a másik<br />
referencia mûszerrõl érkezõ jeleket is veszi. A vektor kiértékelés azonnal, a méréssel egy<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
100
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
idõben megtörténik, így a mérés során közvetlenül a mozgó vevõ helyének koordinátája áll<br />
rendelkezésünkre. Ezzel elsõsorban geodéziai kitûzéseket tudunk végrehajtani, de alkalmas<br />
felmérési és kisalappontok meghatározására is. Célszerûen lehet használni pont felkereséshez a<br />
földalatti jel megkeresésére. Elõnyösen használható tavak, vízfolyások medrének felmérésénél,<br />
egyes létesítmények helyének kitûzésére földön, vagy víz felszínén is.<br />
7.5. FOTOGRAMMETRIAI ADATGYÛJTÉSI MÓDOK<br />
A fotogrammetria fényképmérést jelent. Azaz a tereprõl vagy tereptárgyakról olyan<br />
felvételeket készítünk, amelyek lehetõséget adnak arra, hogy az ábrázolt terület torzulásmentes<br />
képét bizonyos méretarányban elõ tudjuk belõlük állítani. Ezáltal a felvételek<br />
mérõfényképekként funkcionálnak. Legtöbbször vagy az álláspont helyét és a tárgytávolságot<br />
rögzítik vagy olyan pontokat, amelyeknek a helye megfelelõ pontossággal már ismert és azok<br />
alapján „mérhetõk ki” a felvételekbõl a tereptárgyak helyzeti és alaki információi.<br />
Alapvetõen<br />
- földi vagy<br />
- légi felvételeket, illetve<br />
- ûrfelvételeket<br />
használnak, tehát nem érintve a felvétel tárgyát, tulajdonképpen „távérzékeléssel” állítják elõ a<br />
térképeket vagy más rajzokat.<br />
7.5.1. A földi és a légifelvételek alkalmazási területei<br />
Földi felvételek alapján elsõsorban külszíni bányák területeirõl készíthetõ térkép vagy<br />
épületek homlokzatáról készíthetõk rajzok (rekonstrukciós vagy tervezési feladatokhoz),<br />
esetleg magas, vagy térben kiterjedt tárgyak esetleges mozgásainak vagy deformációinak<br />
vizsgálata céljából.<br />
A légi felvételek térképészeti célokra kiterjedtebben alkalmazhatók:<br />
- Közel sík területen „egy kép egy térképlap” elv alapján, vagy<br />
- Domborzatos terepen térkiértékeléssel (sztereofotogrammetriával), újabban<br />
- A felvételek ortogonális vetületûvé történõ átalakítása után (ortofoto).<br />
A felvételek régebben kizárólag fotográfiai képrögzítéssel készültek, de ma már egyre<br />
elterjedtebbek a digitális felvételek, amelyek a terepi felbontóképesség tekintetében<br />
elõnyösebbek és nagyobb ábrázolási pontosságot rejtenek.<br />
7.6. A TOPOGRÁFIAI FELMÉRÉSEKRÕL<br />
A topográfiai alaptérképek korábban mérõasztalos felvétellel készültek, majd a<br />
fotogrammetriai módszerek elterjedésével mind a sík, mind a dombos vagy hegyvidéki<br />
területekrõl készülõ légifelvételek kiértékelésével állítják elõ azokat. Természetesen, bizonyos<br />
alapadatokat a nagyobb pontossággal bíró földmérési alaptérképekrõl vesznek át, de a<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
101
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
domborzatrajz ma már teljes egészében fotogrammetriai kiértékelésbõl származik. Legújabban<br />
digitális ortofoto-alapú topográfiai térképfelújításokat készítenek, és folyamatban van a<br />
topográfiai alaptérképek vektoros, illetve objektumszemléletû átalakítása.<br />
A levezetett topográfiai térképek az alaptérképek tartalmának „összemásolásával”<br />
készültek korábban is, de a digitális változat is ehhez igazodik.<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
102
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
8. AZ 1997 ELÕTTI FELMÉRÉSEK FÕBB JELLEMZÕI<br />
8.1. AZ 1997 ELÕTTI FELMÉRÉSI TECHNOLÓGIÁK FÕBB JELLEMZÕI<br />
A cím szerinti megkülönböztetést az indokolja, hogy 1997 után már csak digitális<br />
technológiákkal készíthetünk új alaptérképet, de még forgalomban vannak korábbi felmérések<br />
eredményei, másrészt a digitális felmérésekhez is ismerni kell a korábbi térképi adatok<br />
elõállítási technológiáit.<br />
8.1.1. Az alaptérképkészítés fõbb szakaszai<br />
A földmérési alaptérképek készítése az alábbi általános munkaszakaszokból áll:<br />
⇒ elõkészítõ munkák (mûszaki terv készítése, adatgyûjtés, a község, a belterület és a<br />
zártkert elhatárolása);<br />
⇒ alappontsûrítés (a folyamatot a 3. fejezet részletesen ismertette, az F pontok<br />
meghatározását a Fotogrammetria c. tantárgy tárgyalja);<br />
⇒ részletmérés (földrészletek elhatárolása, kisalappontok létesítése, mérések és<br />
számítások);<br />
⇒ térképezés (a földmérési alaptérkép, a mûanyaglap-másolat és az átnézeti térképek<br />
elkészítése);<br />
⇒ helyrajzi számozás;<br />
⇒ területszámítás (a földrészletek és alrészletek területszámítása, területjegyzék<br />
készítése);<br />
⇒ zárómunkák (belsõ és minõsítõ vizsgálat, vég-összehasonlítás, állami átvételi vizsgálat<br />
és nyomdai sokszorosítás).<br />
Megjegyzés: a belsõ vizsgálat minden munkaszakasz szerves része, mert a hibák<br />
kijavításával kerülhetõ el a hibák halmozódása.<br />
A továbbiakban a munkaszakaszok sorrendjében röviden ismertetjük a részletes felmérés<br />
szakmai elõírásait, tárgyalunk technológiai kérdéseket és ismertetjük a munkaszakaszokhoz<br />
kapcsolódóan elkészítendõ rajzi és írásbeli munkarészeket.<br />
A domborzatábrázolást jelenleg nem részletezzük.<br />
A fotogrammetriai technológiával készített felméréseket is az F.7. jelû Szabályzat<br />
szerint kellett korábban elkészíteni. Ezért a fenti munkaszakaszok nagy részt ott is<br />
megtalálhatók, de az eltérõ technológia miatt sajátosan módosulnak. A térkép tartalmában, a<br />
pontosságban, a végtermékek megjelenési formájában eltérés azonban nem lehet.<br />
Fotogeodéziai felmérési módszerek annak érdekében alakultak ki, hogy a terepi<br />
(geodéziai) felmérések pontosságát a légifelvételekbõl történõ információnyerés elõnyeivel<br />
kombinálják.<br />
Végül megjegyezzük, hogy városok, városias belterületek felmérését a városmérések<br />
végrehajtására kiadott szabatos felmérési utasítás (SzFU) szerint is elrendelhették, de a<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
103
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
földmérési alaptérkép készítésére kiadott általános rendelkezéseit mindenkor alkalmazni<br />
kellett. Szabatos felmérésnél a technológia klasszikus, numerikus földi felmérés, az<br />
alappontsûrítésre és a részletmérésre vonatkozó hibahatárok szigorúbbak, a térképek mûszaki<br />
tartalma részletesebb volt.<br />
Megemlítendõk még az ún. térképfelújítások, amikor a térképi tartalom nem teljes<br />
egészében került újra felmérésre, hanem elsõsorban azt állapították meg, hogy az érvényes<br />
térképi tartalomból mi változott – adott hibahatáron belül – és csak annak az elõállítására<br />
irányul a felmérés és feldolgozás. Ettõl függetlenül az adott fekvés vagy település alap- és<br />
átnézeti térképsorozata teljes egészében újra sokszorosításra kerül, és a területek listája (a<br />
területjegyzék) is teljes fekvésre együtt készül el.<br />
8.1.2. A felmérések dokumentálása<br />
Az adott terület felmérésének feladatairól részletes mûszaki terv, majd dokumentáció<br />
készült az ún. felmérési törzskönyvben.<br />
A felmérési törzskönyv - mint a nevébõl is kiderül - végigkíséri a földmérési alaptérkép<br />
készítésének teljes folyamatát: vezetése az adatgyûjtéssel kezdõdik és az állami átvétellel<br />
fejezõdik be.<br />
A felmérési törzskönyv (a DAT elõtti felmérések esetében) 1-10-ig számozott<br />
törzslapból (késõbb 15 részre tagozódott) és 1-3-ig számozott betétlapokból áll<br />
A törzslapok iratgyûjtõ jellegûek, összehajtott A3 méretû lapok. A külsõ oldalon a<br />
törzskönyv száma mellett a rendeltetése is fel van tûntetve. A további oldalakon elõre<br />
nyomtatott táblázatok segítetik az egyértelmû és egységes felhasználást. A törzslapok legalább<br />
3-féle ún. betétlapot is tartalmaznak: általános bejegyzések számára, a hibahatárral<br />
szabályozott tulajdonságok vizsgálatához, illetve a hibahatárral nem szabályozott<br />
tulajdonságok vizsgálatához.<br />
Az 1. sz. törzslap külsõ oldalán felsorolt törzslapokról elsõ pillantással láthatjuk, hogy a<br />
számozás sorrendje egyben technológiai sorrendet is jelent. Ugyanitt a betétlapok<br />
darabszámának feltüntetése a törzskönyv bizonylat-jellegét hivatott erõsíteni.<br />
A törzslapokon rendelkezésre álló hely gyakran nem elegendõ minden lényeges<br />
A törzslapokon és a betétlapokon túlmenõen elõfordul, hogy külön mellékleteket<br />
(rajzokat, vázlatokat), jegyzõkönyveket kell a törzskönyvhöz csatolnunk. Ez egyszerûen úgy<br />
történik, hogy a megfelelõ törzslapba tesszük, annak megfelelõ alátörésével besorszámozzunk.<br />
Összefoglalható tehát, hogy a törzskönyv a felmérési munka fontos tartozéka. Nem<br />
csupán a munkafolyamatokat kísérhetjük általa figyelemmel, de kiolvashatjuk belõle a<br />
legfontosabb adatokat, az elvégzett vizsgálatokat, végül a munka minõsítését és az állami<br />
átvétel dokumentumait is megtaláljuk benne.<br />
A felmérési törzskönyv mellett feltétlenül meg kell említenünk a mûszaki tervet, mely<br />
ugyancsak döntõ fontosságú a munkára nézve. A mûszaki terv a vállalkozási szerzõdés<br />
melléklete ugyan, de a törzskönyvhöz csatolva, a szabályzatokkal együtt adja meg a teljes<br />
mûszaki végrehajtás követelményeit.<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
104
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
A jó mûszaki terv elõre áttekintve részletez minden munkafázist, végiggondolva azt,<br />
hogy az éppen aktuális feladat végrehajtásakor hol kell a szabályzatokban nem, vagy nem<br />
kellõen leírt esetekkel számolni; milyen eljárást kell itt követni?<br />
A mûszaki terv a díjszámítás fontos megalapozója és ami legalább ilyen fontos: a munka<br />
végzõjének számos segítséget nyújthat.<br />
A mûszaki terv mellékletét jelentõ vázlaton a munkára jellemzõ adatok, továbbá a munka<br />
végrehajtásával és a díjszámítással kapcsolatos adatok területi elrendezése egyaránt<br />
szemlélhetõ.<br />
A fõbb felmérési módok általános áttekintését a következõkben adjuk meg.<br />
8.1.3. A felmérések fõbb módozatai<br />
A terepi vagy geodéziai adatgyûjtésen alapuló felmérés alakult ki a legkorábban. Egyben<br />
ez a módszer a legpontosabb, de a legköltségesebb térképkészítési eljárás is. Ugyanakkor a<br />
felmérés és térképszerkesztés szinte minden munkafázisát (eltekintve néhány valóban sajátos<br />
feladattól, mint pl. a légifelvételekbõl történõ adatnyerés) magában foglalja. Ezért itt nem<br />
részletezzük, hanem a 4.3 pontban térünk ki a fontosabb végrehajtási lépésekre.<br />
Fotogrammetriai felmérési módszerek<br />
A fotogrammetriai módszerek viszonylag nagy területek gyors (de a geodéziai<br />
megoldásoknál kevésbé pontos) ám mégis gazdaságos felmérési módszereit kínálja. 1960 és<br />
1985 között elsõdlegesnek számító módszer volt a nagyméretarányú felmérésben akár az<br />
egyképes, akár kétképes (sztereofotogrammetriai) eljárást tekintjük. Nagy területek vagy<br />
hosszan elnyúló területsávok gyors felméréséhez (akár domborzatmodell elõállítása céljából is)<br />
ma is egyedülálló megoldás, bár új digitális alaptérkép vízszintes értelmû tartalmának<br />
létrehozására jelenleg csak nagy ráfordítással alkalmas.<br />
Térképkészítés a meglévõ térképek átdolgozásával<br />
Amint korábban is elõfordult, az új térkép már meglévõ adatok újrafeldolgozásával is<br />
készülhet (lásd az átdolgozás-áttérképezés feladatát), de az analóg térképek mielõbbi digitális<br />
kezelhetõsége érdekében a külterületek jelentõs részén az analóg térképek digitalizált<br />
másolata egészíti ki az egyébként numerikusan vagy eleve digitálisan meglévõ és a terepen is<br />
kitûzött adatokat. E feladat során elõbb a meglévõ nunerikus-digitális adatok egységesítését<br />
kell elvégezni, majd a hiányzó területeken digitalizálással kell számszerûvé tenni, végül<br />
megszerkeszteni a térképet. Tudni kell azonban, hogy a digitalizálással történõ átalakítás nem<br />
igazi digitális adat, csupán a grafikus térképi tartalom számítógépen való kezelhetõségét teszi<br />
lehetõvé.<br />
8.2. A KORÁBBI TEREPI FELMÉRÉSEK MUNKAFOLYAMATA<br />
8.2.1. Adatgyûjtés<br />
Az adatgyûjtés alapvetõ bármely térképkészítési feladat szempontjából, mert részben<br />
támaszkodni kell a korábbi állapotra, de ismerni kell a rendelkezésre álló adatok jellegét,<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
105
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
értékét (pl. kisajátítási és más numerikus munka, bírósági ítélettel végzõdött korábbi munka,<br />
stb.) még akkor is, ha terepi újfelméréssel kell az új térképet elõállítani.<br />
A körzeti földhivatalokban, (KFH-nál) történõ adatgyûjtés során a földmérési alaptérkép<br />
és nyilvántartási másolata (amelyhez kötöttek az ingatlan-nyilvántartási adatok), földkönyvkivonata<br />
és a korábbi jelentõsebb sajátos célú (elsõsorban numerikus) földmérési munkák<br />
szerezhetõk be. Itt található a Talajosztályozási (földminõsítési) térkép is, melyen a mûvelt<br />
területek minõségi osztályhatárai és ezek alapjául szolgáló mintaterek nyilvántartása történik.<br />
A Megyei Földhivatalokban elsõsorban az alappontok, a FÖMI-ben az országos<br />
alapponthálózat és az országhatár-mérési munkák valamint a korábban készült légifelvételek a<br />
találhatók meg.<br />
8.2.2. Alappontsûrítés<br />
Az országos alappontokra támaszkodva V. rendû háromszögelési pontok vagy<br />
felmérési alappontok<br />
- helyének kijelölése,<br />
- állandósítása,<br />
- mérése (GPS vagy fizikai távmérõk, mérõállomások),<br />
- koordinátáinak kiszámítása és<br />
- a meghatározás felülvizsgálata<br />
a 6. fejezetben leírtak szerint történik, messzemenõ figyelemmel a részletmérés igényeire.<br />
8.2.3. Elhatárolás<br />
Már utaltunk az elhatárolás fontosságára. Itt hangsúlyozzuk, hogy ez külön szakaszban<br />
történik a nagyobb egységek (település- és fekvéshatárok), illetve a földrészletek esetében. A<br />
felmerülõ feladatok a következõk.<br />
a.) Település- és fekvéshatárok egyeztetése és terepi ellenõrzése, bizottsági<br />
bejárása, szükség szerint javaslat esetleges<br />
- területátcsatolásra vagy<br />
- „mûszakilag indokolt határvonal-módosítás”-ra;<br />
c.) földrészlethatárok elhatárolása.<br />
Utóbbi a részletmérés megalapozása érdekében valamennyi földrészlethatár-töréspont<br />
azonosítását és terepi megjelölését jelenti.<br />
Bõvebben errõl a 10. fejezetben esik szó.<br />
8.2.4. Részletmérés és dokumentálása<br />
A birtokhatárok bemérésénél arra kell törekedni, hogy lehetõleg alappontokról mérjék<br />
be õket. A bemérés kezdetben mérõasztallal való grafikus rögzítéssel, majd derékszögû<br />
beméréssel, késõbb polárisan történt A közterületi telekszélességeket (mezsgyefõket) a<br />
beméréstõl függetlenül mérni kell (ez a „frontmérés”).<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
106
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
Épületeknél és más szabályos tereptárgyaknál csak a fõ töréspontokat mérik be<br />
közvetlenül polárisan vagy derékszögû méréssel és ezekhez a pontokhoz képest állapítják meg<br />
az építmény méreteit hogy az megszerkeszthetõ legyen.<br />
A részletes felmérés végrehajtásához – annak módszerétõl függõen 2-5 ember szükséges.<br />
Ezek közül a legtapasztaltabb mérnök, vagy technikus vezeti a felmérési munkát. Õ készíti a<br />
manuálét és irányítotja a részletpontokon mozgó „figuráns”-okat (mérési segéderõk). Õ figyeli,<br />
hogy mely pontokat mérjék be és a figuráns mindig a jó helyre tegye a kitûzõ rudat, vagy a<br />
beméréshez használt prizmatartó botot. Egy másik személy (általában technikus) végzi a<br />
mérést, kezeli a prizmát és elvégzi a szalagról a leolvasásokat. Figyeli, hogy a szalagot mindig<br />
meghúzva kezeljék. A részletmérés a földmérési munkák leggyakoribb feladata. Mint eredeti<br />
adatgyûjtési munka, meghatározza a felhasználók által lekérhetõ adatok pontosságát,<br />
minõségét.<br />
A részletmérés eredményének dokumentálása a bemérési módszerhez igazodva<br />
történhet mérési jegyzetben, mérési vázlaton vagy tömbrajzon, illetve mérési jegyzõkönyvben,<br />
a már megismert szabályok szerint.<br />
Poláris koordináta mérés esetén a tájékozó irányokat és minden egyes részletpontra<br />
rögzített irányt, távolságot (melyekbõl a pont két vízszintes koordinátája és a pont magassága<br />
egyes esetekben már a terepen is számítható), a mûszer adattárolójába (digitális mérési<br />
jegyzõkönyv) vagy korábbi megoldás szerint hagyományos jegyzõkönyvbe rögzítjük, minden<br />
esetben a pont számának és jellegének (újabban: kódjának) megadásával.<br />
Magassági ábrázolást:<br />
- földi és<br />
o<br />
- sztereofotogrammetriai (térfotogrammetriai) eljárással szokás végezni, a<br />
magassági alapponthálózatra támaszkodva, de kézenfekvõ az<br />
- ortofotogrammetria alkalmazása is.<br />
Ezeket részletesebben a 10. fejezetben mutatjuk be.<br />
8.2.5. Térképezés<br />
A térképezés a részletmérés eredményébõl aszerint, hogy<br />
- „grafikus” (azaz csak a térképen megjelenített) vagy<br />
- numerikus (a részletpontoknak koordinátáit is kiszámítják)<br />
a mérési eredményeknek térképre való felszerkesztésbõl és a megírások elhelyezésébõl áll.<br />
A térképezést korábban bármilyen technológiával el lehetett végezni, amely a<br />
vonatkozóan elõírt pontosságot biztosítja. (A térképezés rajzi grafikus pontossága: 0,1 mm).<br />
Mindazon technológiák szóba jöhettek, amelyek a térképezés rajzi pontosságát<br />
biztosították. Természetesen a koordináták alapján történõ térképezés speciális<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
107
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
berendezésekkel (koordinatográffal) történt, vagy digitális térképszerkesztõkben (ITR,<br />
AutoCAD, stb.) hozták létre az új térképet.<br />
A térképek névrajzát (megírásait) is többféleképpen lehetett elkészíteni:<br />
hagyományosan, sablonok felhasználásával, kézzel szerkesztett szövegek és jelek (megírások)<br />
formájában; fényszedéssel vagy különbözõ elõre elkészített karakterkészletekbõl (letraset,<br />
alfaset stb.) szerkesztett felírások kerültek felragasztásra a térképlapra, illetve számítógéppel<br />
támogatott rendszerek (CAD, CAM, stb.) segítségével kerültek kirajzolásra a meghatározott<br />
szabályok szerint szerkesztett rajzok feliratai és egyezményes jelei a síkrajzi tartalommal<br />
együtt.<br />
A koordináta-számítások összefüggenek a térképezési megoldással. Olyan<br />
teljességgel kellett csak a pontok összrendezõit (koordinátáit) kiszámítani, ahogy a térképezés<br />
megkívánta. A számítások a már megismert összefüggések alapján végezhetõk el. A ’90-es<br />
évektõl egyre több számítógépes program támogatja ezt a munkát (GEO1, GEO2, Geoprofi,<br />
GeoCalc, GeoEasy, és a legkülönfélébb térképszerkesztõk. is).<br />
8.2.5.1. A térképezés hagyományos technológiájáról<br />
A térképkészítést hagyományosan a következõ sorrendben kell elvégezni:<br />
• a keretvonal és az õrhálózati pontok (õrkeresztek) felszerkesztése (ellenõrzéssel),<br />
• koordinátával rendelkezõ pontok felszerkesztése az õrkeresztekhez viszonyítva;<br />
• a mérési adatok felszerkesztése és a megfelelõ pontok összekötése;<br />
• a síkrajzi térképi tartalom véglegesítése (tussal történõ átrajzolása) kirajzolása, a<br />
megírások és jelkulcsok elhelyezése;<br />
• tisztázati másolat készítése a sokszorosításhoz.<br />
A térképlapok megszerkesztésére a „nagyfelrakó” vonalzó mellett régebben használtak<br />
még ún. leszúrólemezt is. Ez olyan alumínium lemez, melyen szabatos 5x5 cm-es hálózatban<br />
furatok vannak, ezekbe illeszkedett - ugyancsak szabatosan - a leszúró szerkezet.<br />
Az õrkeresztek és a keretvonal felszerkesztése után a koordinátával rendelkezõ pontok<br />
feltérképezéséhez szinte kizárólag Majzik-háromszögpárt használtak. Így a feladat egy 5 cm x<br />
5 cm-es (10*10 cm-es) hálózaton belüli pontfelrakásra egyszerûsödött. A feltérképezett<br />
pontokat finom tûszúrással is megjelölték.<br />
Tekintettel a poláris felrakók nehézkességére a poláris adatokat is célszerû volt<br />
ortogonális adatokká alakítani. (Ez nem feltétlenül országos koordináta, lehetett pl. két<br />
szomszédos sokszögpont egyenesére vonatkoztatott ordináta és abszcissza is.)<br />
Az ortogonális (derékszögû) bemérés pontjainak feltérképezéséhez ugyancsak a<br />
Majzik-háromszögpárt alkalmazták. Praktikusan elõször az abszcissza értékeket felmérve, az<br />
ordinátákat (a térképezendõ pont körzetében finom vonallal) megjelölve a mérési vonaltól mért<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
108
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
távolsággal (ordinátákkal) kellett ezeket a vonalakat elmetszeni, az így kapott metszéspontokat<br />
ugyancsak tûszúrással jelölték meg.<br />
A térképi vonalak a finom tûszúrásokkal megjelölt pontok összekötésébõl születtek meg.<br />
Ekkor már ezeket a vonalakat végleges formában, a rajzpapír anyagába 5-7 H keménységû<br />
ceruzával mélyített, éles vonallal rajzolták ki. Tekintettel arra, hogy ennek javítása már eléggé<br />
nehéz, az egyes pontok felrakására vonatkozó ellenõrzéseket elõzõleg el kellett végezni. Ezek<br />
az ellenõrzések lehettek pl. összemérések, vagy számított távolságok összehasonlítása a térképi<br />
méretekkel.<br />
Az épületek térképezésekor is igen jól használható a Majzik-háromszögpár, hiszen az<br />
egymásra merõleges falsíkok vonalait azonnal felrajzolhatjuk. Természetesen itt is érdemes az<br />
épületet elõbb halvány vonalakkal kiszerkeszteni és csak ellenõrzés után volt célszerû<br />
kirajzolni.<br />
A hagyományos térképszerkesztés során felmerült a szelvénykereten átfutó vonalak<br />
megszerkesztésének nehézsége. A szelvényátmetszés megoldására alapvetõen két lehetõség<br />
kínálkozott:<br />
- grafikus módszer,<br />
- numerikus módszer.<br />
Ha a vonal végpontjai (vagy csak egyik pontja is) nem rendelkeztek koordinátával, a<br />
grafikus szerkesztést végezhetjük el, pauszpapírcsík segítségével. Ennek lényege, hogy a<br />
pauszpapíron gondos illesztés után együtt ábrázoljuk a megszerkesztendõ vonalon kívül az<br />
illesztõ elemeket is. Ez utóbbiak lehetnek keretvonalak, õrvonalak, õrkeresztek. Az egyik majd<br />
a másik térképlapra való illesztés után a szerkesztett vonal egy-egy pontját átszúrjuk a pauszról<br />
a térképre.<br />
A földmérési alaptérkép névrajzát nagyobbrészt betûsablonok segítségével készítették el,<br />
a jelkulcsokat (egyezményes jelek) fáradságos munkával egyenként (esetleg egy-egy elemét<br />
sablonnal) rajzolták meg.<br />
Külön gondot kellett fordítani, hogy a fenti munkálatok alatt a térképlap tiszta maradjon.<br />
Ennek - az egyáltalán nem közömbös esztétikai szemponton túl - azért volt nagy jelentõsége,<br />
mert így fotográfiai úton is készíthetõ volt a nyomdai sokszorosításra alkalmas mûanyag fólia.<br />
8.2.5.2. Korszerûbb térképkészítési eljárások<br />
Mint a térképezési lehetõségek felsorolásából is kiderül: a térképezés szorosan kötõdik a<br />
felmérés technológiájához.<br />
Az elektrooptikai távmérõk, elektronikus tahiméterek elterjedésével a geodéziai<br />
gyakorlatban - és az országos felmérésben is - a földi eljárások egyre nagyobb teret nyertek.<br />
Ugyancsak döntõ szerepet játszott a számítástechnika elõretörése, fejlõdése. E két tényezõt<br />
figyelembe véve alakult és folyamatosan fejlõdik az alábbi két eljárás.<br />
1. Amennyiben az eredeti felmérési térkép anyaga: alumíniumbetétes lap (pl.<br />
korrektosztát), erre a lapra - lehetõleg - egyidõben automatikus koordinatográffal<br />
szerkesztették fel az összes koordinátával rendelkezõ pontot. A további feldolgozás manuális:<br />
a pontok összekötését, az egyéb részleteket hagyományosan térképezték. A névrajz<br />
készülhetett fényszedéssel, de ez az eljárás - számos hátránya lévén - nem terjedt el. Nagyon<br />
fontos, hogy a térkép kirajzolása, majd gondos megóvása a szennyezõdéstõl alkalmassá tegye<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
109
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
az eredeti felmérési térképet arra, hogy arról közvetlenül elkészülhessen a nyomdai<br />
sokszorosítás céljait szolgáló fóliamásolat. Ezt a fényképészeti eljárást asztralonforgatásnak<br />
nevezték. Az alaplapról elõször ún. reflex-másolat készül. Ezen a pozitív filmen el lehetett<br />
végezni a retusálásokat, esetleges kisebb javításokat. E javított filmrõl készül a nyomdai<br />
másolás céljára alkalmas asztralontérkép.<br />
2. A számítástechnika által kínált lehetõségek sokkal szélesebb körû felhasználása<br />
révén készülhetett az eredeti felmérési térkép rajzoló automatával. A kezdeti technológiák<br />
szerint rajzi úton csak ún. próbarajzok készülnek, a térkép karceljárással született meg. A<br />
próbarajzok szerepe - mint a neve is mutatja - az, hogy a koordinátákat, a pontszámozást, az<br />
ún. struktúraleírást ellenõrizni lehessen.<br />
A karcolás egy bevonattal rendelkezõ fóliára történt, a karctû ebbe a bevonatba rajzolta a<br />
térképi tartalmat. Megfelelõ tussal a fóliát bedörzsölve, a tus a fóliába maródott a bevonattal<br />
nem védett vonalakon, azaz ahol a karctû rajzolt. Ha ezt a bevonatot mosószeres vízzel<br />
lemosták, a térkép vonalas rajzához jutottak.<br />
A névrajzot itt is fényszedéssel volt célszerû elkészíteni. Ezek a fóliák kevésbé voltak<br />
igénybe véve, mint az alumíniumbetétes lapok, ezért ez a módszer elterjedtebb volt.<br />
3. Hazánkban többféle típusú (pl. WILD TA 10, Gradis 2000, Aristogrid, stb.)<br />
automatikus rajzasztalt használtak földmérési alaptérkép kirajzolási célokra. Ma már nemcsak<br />
tollas plotterekkel, hanem színes tintasugaras plotterekkel vagy lézernyomtatóval is<br />
készülhetnek analóg térképek. Ezeket a különféle speciális rajzszoftverekkel, a<br />
térképszerkesztõkkel (ITR, AutoCAD, Microstation, stb.) rajzolják meg, ún. digitális<br />
térképként. Ennek során mindegyik részletpont koordinátákkal kerül rögzítésre.<br />
8.2.5.3. A térképszerkesztés általános szabályai<br />
Az elõzõekben leírt technológiák alkalmasak földmérési alaptérkép szerkesztésére.<br />
Ahhoz azonban, hogy ez megszülessen, számos elõírást kell betartani, mind a tartalmi, mind a<br />
formai kivitelt illetõen. Itt az utóbbiakra térünk ki részletesebben, hiszen a földmérési<br />
alaptérképek tartalmáról az elõzõ fejezetekben részletesen esett szó.<br />
A térképezéssel kapcsolatos korábbi elõírásokat az F.7. Szabályzat 8. sz. fejezete foglalta<br />
össze legáltalánosabban ezért eszerint ismertetjük, kiegészítve némi magyarázattal is.<br />
Követni kellett azt az alapelvet, hogy lehetõleg egy eredeti felmérési térképlapot kell<br />
felfektetni a felmért területrõl.<br />
A térképlapok mérete – az EOTR térképszelvények esetén – : A/1 (59,4 x 84,1 cm). Ha<br />
ezen elhelyezzük az 50x75 cm-es tükörméretet, kapjuk a keretvonalakon kívüli sávok<br />
szélességi méreteit: az északi ill. déli vonalak mentén 4,7; 4,7 cm, a nyugati oldalon 4,5 a keleti<br />
oldalon 4,6 cm. Az 1: 4 000-es méretarányú térképeknél (a déli keretvonal alatt elhelyezendõ<br />
gyámrajzok miatt) az északi oldalon 2,7, a déli oldalon 6,7 cm lesz a térképlap széle és a<br />
keretvonal között.<br />
A térkép keretvonalainak találkozását - a szelvénysarkokat – „nullkörrel” kellett<br />
megjelölni. A keretvonalon 5 cm-enként kifelé õrvonalakat kell rajzolni. Ugyancsak az<br />
õrvonalak kihosszabbításával kell jelölni az eltolt szelvények keretvonalának és az 1:4 000-es<br />
szelvényhálózati vonalaknak a metszését.<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
110
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
Õrkereszteket csak 10 cm-enként kell kirajzolni úgy, hogy ezek a 100 (ill. 200 és 400)<br />
m-es koordináta-értékeknek feleljenek meg. Ugyanakkor az 5x5 cm-es hálózatot is fel kellett<br />
szerkeszteni és tûszúrással jelölni, ha nem automatikus térképrajzolást (vagy karceljárást)<br />
alkalmaztak.<br />
A koordinátáikkal felszerkesztett pontokat - de célszerûen minden szerkesztett pontot -<br />
finom tûszúrással kellett a térképen megjelölni.<br />
Általában követni kellett azt az alapelvet, hogy a térképi ábrázolás a keretvonalig tart. A<br />
célszerûségre figyelemmel azonban – külön meghatározott esetekben - eltérést is megengedtek<br />
ettõl a szabálytól<br />
Nagy gondot kellett fordítani a térképlapok közötti csatlakozásra. Az átmenõ egyenes<br />
vonalak a keretvonalon nem törhettek meg. A csatlakozó pontok közötti megengedett eltérés<br />
0,2 mm. Erre különösen ügyelni kellett a szelvénykeretet hegyes szögben metszõ vonalaknál.<br />
8.2.6. Helyrajzi számozás és egyéb megírások<br />
A földrészleteket - az egyértelmû azonosítás érdekében – az elhelyezkedésük<br />
sorrendjében megszámozzuk (innen a helyrajzi szám elnevezés). A helyrajzi szám biztosítja a<br />
kapcsolatot a térkép és a különbözõ nyilvántartások között. A helyrajzi számozást<br />
közigazgatási egységenként (településenként) végezzük. Az egyértelmû azonosításhoz<br />
szükséges, hogy egy közigazgatási egységben nem lehet két azonos helyrajzi szám.<br />
A helyrajzi számozást – településen belül – fekvésenként külön végezzük. A helyrajzi<br />
számozás az idõk folyamán többször változott, ezért a jelenleg érvényes szabályok szerinti<br />
megoldást mutatjuk csak be a 10. fejezetben.<br />
A földrészleteken belül még külön jelöljük az egyes alrészleteket is. Alrészleteken - a<br />
földrészleten belül fekvõ különbözõ mûvelési ágú területeket értjük. A mûvelési ágakat csak<br />
akkor jelöljük, ha annak területe eléri a minimális területi értéket (ezt hívjuk területi<br />
szabványnak). Az alrészleteket az abc kisbetûivel jelöljük. A magánhangzók közül csak azt a<br />
betût használjuk, a mássalhangzók közül pedig csak az egyjegyûeket.<br />
Új térképek készítésekor a földrészletek korábbi helyrajzi számát csak indokolt esetben<br />
szabad megváltoztatni.<br />
Amint említettük, a térképeken nemcsak az alappontok végleges számát, a helyrajzi<br />
számot, vagy a mûvelési ágat és az alrészletek betûjelét 1 kell megírni, de pl. az utak, utcák<br />
neveit és rendeltetését, vasutat (külön a pályatest és az állomás területe), házszámokat,<br />
külterületen a dûlõneveket, de a mûvelés alól kivett területek pontos nevét vagy rövidítését is.<br />
Ezen kívül a térképszelvény kereten kívüli tájékoztató jellegû feliratai is fontosak (méretarány,<br />
vetületi rendszer, magassági alapszint, szelvényszám és a csatlakozó szelvények száma,<br />
valamint az elõállításra vonatkozó pontosító szövegek). Ezekre a vonatkozó szabályzatok (pl.<br />
F.7 jelû) térképmellékletei mutatnak mintát.<br />
1 Az alrészletek betûjelei: a,b,c,d,f, g,h,j,k,l m,n,p,r,s, t,q,v,w,z lehetnek.<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
111
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
Ugyanezekben szabályozzák, mely vonalakat kell folyamatos, melyeket pontozott (rövid<br />
szaggatott) vagy egyéb mintázatú vonallal vagy vastagítással (pl. vasúti pályatest) kirajzolni.<br />
A domborzati tartalom és jelkulcs, valamint a relatív magasságok megírásának szabályait<br />
is tartalmazzák a szakmai elõírások.<br />
8.2.7. Területszámítás és dokumentumai<br />
8.2.7.1. A területszámítás általános elvei<br />
történt.<br />
A területszámítás korábban a<br />
- szelvényhatárokhoz kötötten, majd<br />
- településhatárokra támaszkodva, de mindkét esetben<br />
- a „nagyból a kicsi felé haladás” elvét betartva (csoport, alcsoport, tömb,<br />
földrészlet, alrészlet)<br />
Eredménye a Területjegyzékben került összeállításra, mely alapján az ingatlannyilvántartásban<br />
a földrészletek korábbi mûszaki adatait módosították.<br />
A földmérési alaptérkép-készítés egyik fontos célja a földrészletek területének<br />
meghatározása. Mint ahogy általában is nagymértékben befolyásolja a teljes munkafolyamatot a<br />
technika, technológiai fejlõdés, e tekintetben is az eljárások sokfélesége alakult ki.<br />
A klasszikus felmérések során készült, de a fotogrammetriai eljárások - különösen<br />
külterületek felmérésénél elterjedt felmérési technológiák esetén (mintegy: 1990-ig) elõállított<br />
térképek is grafikusak (azaz a végtermék: a hagyományos formában kirajzolt térkép). Ebbõl<br />
fakad, hogy a területszámítást is csak az elkészült térkép (rajzolata) alapján lehet elvégezni.<br />
Ehhez klasszikusan grafikus területmérõ eszközöket (planiméterek, hárfa, Majzikháromszögpár<br />
és így tovább) vagy újabban digitalizálást alkalmaztak.<br />
Az újabb térképszerkesztések eredményeként tehát minden földrészlethatár-pontnak<br />
lehet koordinátája. Ez lehetõvé teszi nemcsak azt, hogy a részleteket automatikus<br />
berendezésekkel lehet feltérképezni, kirajzolni, de azt is, hogy a területszámítást a folyamatba<br />
szervesen beágyazva lehet elvégezni!<br />
A nagyméretarányú felmérések kezdetekor csak grafikus területmérési módszerek és<br />
eszközök voltak. Ezért a hibák korlátozására a szelvényterülethez kötötték a számításokat.<br />
A méretarány és a szelvényezés alapján adott volt a szelvénykeret nagysága, így<br />
számítható volt a területe. Ezen belül kellett csak minél pontosabban meghatározni a település<br />
szempontjából hasznos terület nagyságát. Mivel a mérés (bár jó minõségû, de) papírlapon<br />
történt, meg kellett állapítani a lap esetleges torzulásait (a térképlap méretváltozási tényezõjét)<br />
és a lemért területet ennek reciprokával javítani kellett. Az így kapott területet (a szelvény<br />
hasznos (H), illetve üres (Ü) területének javított értékét) összehasonlították a térképlap<br />
elméleti területével és ha az eltérés megengedhetõen kicsi volt, területarányos javítással ellátva<br />
kapták a település szempontjából az adott szelvényen hasznos terület végleges értékét. Ezeket<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
112
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
összeadva (teljes szelvény esetén annak területét véve) megkapták a település végleges<br />
területét. Amennyiben a térképlapon belül a belterületi részeket külön meghatározták, azok<br />
összege a belterület(ek) végleges területe volt. Ezután már csak ezen belül kellett meghatározni<br />
a területeket.<br />
E célból a külterületi táblákból ún. számítási csoportokat, illetve azokon belül<br />
alcsoportokat alkotva határozták meg azok területét, de ekkor már a fekvések végleges<br />
összterületét véglegesnek elfogadva, az esetleges eltéréseket úgy vették figyelembe, hogy a<br />
csoportok (alcsoportok) területösszege kiadja a fekvések területét. A földrészletek területeit az<br />
alcsoportokon belül határozták meg.<br />
Belterületen ezután az alcsoportokon belül a felmérési tömbök területét „állították rá” a<br />
fekvés területére, majd a földrészleteket a tömbök összterületére. Ebben a vonatkozásban már<br />
sokféle számítási mód kínálkozott (teljesen mért vagy csak terepen mért szélességgel és<br />
térképrõl lemért hosszúság alapján, esetleg koordinátákból, vagy különféle megbízhatóságú<br />
területmérés és számítási módszer), ami a végleges terület képzésénél némi különbséget<br />
jelentett.<br />
Végül az alrészletek területösszegének javított értéke kiadta a vonatkozó földrészlet<br />
területét.<br />
Amint tökéletesedtek a mérési és számítási módszerek, kezdetben a településhatárok,<br />
majd a fekvéshatárok, végül a földrészlethatárok területe is koordinátákból volt számítható.<br />
Természetesen nem minden esetben voltak ezek numerikus értékûek (azaz nem mindig<br />
bemérésbõl voltak számítva), de korrektebben volt megállapítható a területnagyság digitalizált<br />
(térképrõl mért) koordináták alapján még akkor is, ha esetenként csak „grafikus értékû”<br />
koordinátákról volt is szó.<br />
Az igazgatási egységek és a fekvések területét ma már mérési eredményekbõl származó<br />
koordinátákból kell számítani. Ez azt is jelenti, hogy a határvonal bármely pontja csak<br />
kivételesen lehet ún. elméleti pont; döntõ többségüket a természetbeni helyükön meg kell<br />
jelölni és be kell mérni.<br />
A teli- és csonkaszelvényekrõl felfektetett területszámítási vázlaton tüntetjük fel a<br />
szelvény átmetszési pontok számát és írjuk meg a numerikus területszámításba bevont minden<br />
pont számát (határpont, átmetszési pont, sarokpont). A területszámítási csoportok és<br />
alcsoportok szelvényen belüli számításánál hasonló segítséget nyújtanak az õrkeresztek (teljes<br />
négyzet és csonka négyzetek területe). Numerikusan felmért belterületek területszámítási<br />
vázlata tartalmazza a földrészlethatárokat és valamennyi birtokhatárpont számát valamint a<br />
földrészletek helyrajzi számait is.<br />
Területszámítási csoportként hasonló módon, koordinátákból számítjuk a fekvések<br />
területét is.<br />
A fekvéseken belül is - a nagyból a kicsi felé haladás elvét követve - további<br />
területszámítási egységeket kellett kialakítani. Ezek területét<br />
– belterületben koordinátákból kell számítani;<br />
– zártkertekben, külterületben a kellõ pontosságot biztosító grafikus módszerrel is<br />
meg lehetett korábban határozni.<br />
A korábbi területszámításkor mint láttuk, az ún. nagyobb egység területének kiszámítása<br />
(véglegesnek történõ elfogadása) után az azon belüli részek számításánál törekedtek arra, hogy<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
113
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
lehetõleg azonos módszerrel legyen meghatározható a terület. Ebben az esetben a nagyobb<br />
egység elfogadott területére való „ráállás” érdekében – ha az észlelt eltérés egy megadott (még<br />
megengedhetõ) értéken belülinek adódott – az eltérést a részterületek nagyságának arányában<br />
(javításként) szétosztva kapták a belsõ területek végleges értékét.<br />
Bármilyen területszámítás módszert alkalmazunk, megfelelõ nyomtatványok<br />
alkalmazásával, és különbözõ vázlatok készítésével dokumentálnunk kell.<br />
55. ábra: Területszámítási csoportok szelvényeken történõ elhelyezkedése<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
114
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
8.2.7.2. A területszámítás dokumentálása<br />
A numerikus területszámítást úgy értelmezzük, hogy a számítást koordináták alapján<br />
végezzük el. Eltekintünk tehát attól, hogy a koordináta terepi mérési eredménybõl vagy<br />
digitalizálásból származik-e. A területszámítás három alapvetõ munkarészre támaszkodik.<br />
a) Területszámítási vázlat: az azonosításhoz szükséges kiegészítõ adatokon túl<br />
tartalmaznia kell egyrészt a területi elemek azonosító számait. Ezek az elemek lehetnek a<br />
területszámítási csoportok, tömbök vagy maguk a földrészletek. Másrészt, tartalmaznia kell<br />
minden olyan pontnak a számát, mely a területszámításban részt vesz. A területszámítási vázlat<br />
lehet egy pontszámos próbarajz is. Ez annyiban jelent többletet a hagyományos vázlathoz<br />
képest, hogy vizuális ellenõrzést is jelent az alábbi munkarészek összhangjára.<br />
b) Koordinátajegyzék: korábban ritkábban, újabban egyre teljesebb körben, ma már<br />
szinte kizárólag gépi adathordozón vannak tárolva a számításban részt vevõ pontok<br />
összrendezõi. Utóbbi esetben is kell nyomtatott dokumentációt is készíteni.<br />
c) Határvonal-leírás: a területszámítás elõírása. A leírás egyben rajzi elõírást is<br />
jelenthet és ennek alapján készülhet el a próbarajz, de akár a végleges térkép is. A határvonal<br />
leírás elkészítésének szinte számtalan módja lehet - alkalmazkodván a rendelkezésre álló<br />
számítástechnikai eszközökhöz.<br />
d.) A koordinátákból végzett területszámítást ma már kizárólag számítógéppel végezzük<br />
el, de korábban igen fáradságos tevékenység volt. Az alkalmazott eljárásnál azonban<br />
figyelemmel kell lennünk arra, hogy a területszámítási jegyzõkönyvben (akár kinyomtatott<br />
vagy fájlban tárolt) dokumentálni kell:<br />
- mely pontszámok,<br />
- milyen sorrendben való felhasználásával,<br />
- milyen koordinátákból,<br />
- mekkora területet kaptunk,<br />
- a számítást hogyan ellenõriztük.<br />
A numerikus területszámításból következik, hogy a kisebb egységekbõl összeállított<br />
nagyobb egység területi adatának a közvetlenül számított adattal négy (öt) tizedesjegy<br />
élességgel egyeznie kell. E feltétel csakis akkor teljesülhet, ha minden számításba bevont pont<br />
minden érintett földrészletben szerepel. Ez vonatkozik a vonalpontokra, szelvénymetszésekre<br />
is.<br />
A területszámítást követõen készítik el a Területjegyzéket, ami az új térképkészítés<br />
egyik fõ végterméke. Ebben fekvésenként – azon belül a helyrajzi számok sorrendjében –<br />
vezetik be a földrészletek, alrészletek éés különféle minõségi osztályba tartozó mûvelési ágfoltok<br />
azonosítóit és területét m 2 -re kerek értékkel (lásd még a 10. fejezetet).<br />
8.2.8. Zárómunkák és minõségvizsgálat<br />
A minõségvizsgálat végig kell kísérje a teljes térképkészítési folyamatot.<br />
Munkaszakaszonként vizsgálni kell a munkát és a megállapított hiányosságokat valamennyi<br />
munkarészen javítani és a Felmérési törzskönyvben is dokumentálni kell!<br />
Az elvégzett munka összetartozó munkarészeit össze kell olvasni (pl. alappontok<br />
helyszínrajzán szereplõ koordinátákat a számítással és a koordináta jegyzékkel, a térképet a<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
115
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
mérési vázlattal és a területjegyzékkel, stb.), majd a munkaszakaszonkénti vizsgálatot követõen<br />
a teljes munkát vizsgálni kell. Amennyiben a terepmunka befejezése és a leadás idõpontja<br />
között 6 hónapnál több idõ telne el, a vizsgálatot a terepi állapot és a térkép összevetésére is<br />
ki kell terjeszteni és az észlelt eltéréseket kiegészítõ felméréssel rögzíteni kell és be kell<br />
dolgozni az új térképkészítés adataiba.<br />
A minõsítõ vizsgálatot csak a készítésben részt nem vevõ munkatársak végezhetik.<br />
56. ábra: Földrészletek területszámítási vázlata<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
116
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
117
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
8.3. A KORÁBBI (1997 ELÕTTI) NAGYMÉRETARÁNYÚ<br />
TECHNOLÓGIÁK ÖSSZEFOGLALÓ ÁTTEKINTÉSE<br />
Terepi (földi) felmérés<br />
Adatgyûjtés,<br />
Mûszaki terv készítés<br />
Korábbi felmérés térképei,<br />
Nyilvántartási térkép másolat<br />
Földkönyv kivonat<br />
Korábbi (elsõsorban numerikus)<br />
Elõzõ (település, fekvés)<br />
elõkészítés<br />
munkák adatai<br />
elhatárolási<br />
Fotogrammetriai felmérések<br />
Munkarészek<br />
+Repülési terv<br />
készítés<br />
Alappontsûrítés, alappontok helyszínelése, vetületi átszámítások<br />
V.rendû és Felmérési alappontok<br />
alappontok<br />
kitûzése, állandósítása, meghatározása<br />
Illesztõpontok<br />
új pontok kitûzése<br />
helyszínelése,<br />
kiválasztása,<br />
elõrejelölése<br />
E l h a t á r o l á s<br />
Település- és fekvéshatárok<br />
földrészlethatárok<br />
+ elõrejelölése<br />
Illesztõpont-mérés (terepi)<br />
Légifelvételek elkészítése<br />
Elõhívás, nagyítások<br />
Részletmérés Részletminõsítés (tónusos)<br />
Ortogonális, poláris, (kötött és szabad) Síkfotós Sztereofotogram Ortofotogr.<br />
(egyképes) metriai eljárás<br />
(elõzetes<br />
minõsítés)<br />
Mérési jegyzet, jegyzõkönyv tömbrajz vezetése Mérési jegyzet, Mérési vázlat, Minõsítési lap<br />
Koordináta-számítások Fotogrammetriai pontsûrítés<br />
a térképezés módjának függvényében Illesztõpontok<br />
F-pontok részletpontok<br />
(technológia függvényében)<br />
Esetleges magassági felmérés Fotogrammetriai feldolgozás<br />
(Ténylegesen csak a síkrajz térképezése után Képátalakítás Szelvénykeret Ortogonális<br />
célszerû)<br />
(transzformátum<br />
-készítés)<br />
szerkesztés, képátalakítás<br />
I..rendû magassági részletpontok szintezése<br />
Mérettartó<br />
fototérkép<br />
részletkiértékelés<br />
Sztereomérési lap<br />
Domborzatkiértékelés<br />
Utólagos<br />
Mérettartó<br />
ortofototérkép<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
118
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
minõsítés<br />
Mérési vázlaton<br />
Térképezés<br />
Szelvénykeret szerkesztés Hálózatszerk. Hálózatszerk.<br />
magassági és<br />
magassági és<br />
ereszkorrekció ereszkorrekciók ereszkorrekciók<br />
Méretek felszerkesztése felrakókkal / képernyõn<br />
Helyrajzi számozás, egyéb megírások<br />
Területszámítás, Területjegyzék összeállítás<br />
Korábbi rendszere (szelvény, csoport, alcsoport)<br />
Numerikus/ digitális megoldása<br />
Zárómunkák<br />
Összeállítás, összeolvasások záróhelyszínelések belsõ vizsgálat (és javításai), és minõsítés<br />
Állami átvételi vizsgálat<br />
Komplex: földmérési, ingatlan-nyilvántartási és mezõgazdászi<br />
Hibajavítás<br />
Állami átvétel, forgalomba adás<br />
zárójegyzõkönyv kiállítása ingatlan-nyilvántartás átalakítása<br />
közszemle, az új térképek forgalomba adása (régiek kivonása)<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
119
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
9. DIGITÁLIS TÉRKÉPI ALAPFOGALMAK<br />
9.1. A DIGITÁLIS TÉRKÉPI ÁLLOMÁNYOK ÁLTALÁNOS JELLEMZÕI<br />
Bár a digitális térképi fogalom nem régi keletû, de a szakirodalomban sokféle<br />
meghatározása ismeretes. Ezek elsõsorban a fogalom „megközelítési irányai” következtében<br />
térnek el egymástól, így valójában szinte mindegyik igaz, csak más-más oldalról világítják meg<br />
a különbséget az analóg térképekhez képest. Mi ezeket igyekszünk egymásra épülõ definíciók<br />
formájában megadni.<br />
Elsõ megközelítésben a digitális térkép nem más, mint az analóg (hagyományosan rajzolt<br />
és megjelenített) térkép számítógéppel kezelhetõ változata. Ez ugyan csak elsõ pillantásra igaz,<br />
de igaz. Mert alapjában azt kell ábrázolnia, amit az analóg térképen is szeretnénk megjeleníteni,<br />
de azt számítógépes programmal kezelni kell tudni.<br />
Utóbbi érdekében már érdemes analizálni, boncolni a fogalmat: milyen eszközzel és céllal<br />
kívánjuk ezt megtenni?<br />
Valóban csak a rajzi látványt kívánjuk „motorizálni”, javítani vagy ennél többet is<br />
elvárunk tõle?<br />
9.1.1. Elemszemléletû digitális térképek<br />
Egyszerûbb esetben elég a számítógéppel „modellezni” a térképrajzolás (szerkesztés)<br />
mûveletét és máris egy sokkal jobban használható térképszerû terméket kapunk az analóg<br />
változatnál, ami megmutatja a digitálisan kezelhetõ térképek sok elõnyös tulajdonságát:<br />
• látszólag méretarány-független (nemcsak a képernyõn szemlélve, hanem kinyomtatva is),<br />
• tartalmát jobban kifejezi az analóg térképnél, mert logikailag elkülönítetten (és így különkülön<br />
kezelhetõen) ábrázolja azt,<br />
• adatsûrûségét csak a megjelenítés korlátozhatja,<br />
• használható szelektív, illetve szûkített tartalommal is, ezáltal sokrétûbb,<br />
• további alapja lehet a különféle térbeli alkalmazásoknak.<br />
Tehát igen sok elõnnyel rendelkezik. Kezdetben valóban elegendõnek látszott ezeket a<br />
célokat megfogalmazni, így olyan programok készültek – és velük olyan digitális térképekamelyek<br />
ezt biztosították.<br />
Az eszközök a rajzszerkesztõk, a termékek az ún. „elemszemléletû” ill. „rétegorientált”<br />
térképek voltak. (Az elnevezés abból adódik, hogy a térképi tartalmat pontonként és<br />
vonalanként egy-egy ún. „réteg”-ben rajzolták meg, melyek mintegy átlátszó fóliaként egymás<br />
tartalmát engedik látni. Az azonos rétegben megszerkesztett rajzi tartalom többnyire azonos<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
120
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
színnel került kirajzolásra (vagyis a térképi tartalmat rétegenként tudták elkülöníteni, rendezni<br />
és kezelni is.)<br />
Már a rétegorientált digitális térképek is kellõ alapot nyújtottak a térinformatikai<br />
rendszerekhez, de ma már látjuk, mennyiféle korláttal. Ezek a korlátok:<br />
⎯<br />
⎯<br />
⎯<br />
a térképi tartalom csak egyszerû rajzelemekbõl áll;<br />
összekapcsolni csak az agyunkban (tudatunkban) volt lehetséges ezeket, esetleg<br />
segédszoftverrel (pl. területszámítás), de csak idõlegesen;<br />
egyes szoftverek késõbbi változatai megtartják pl. a vonal vagy vonallánc kapcsolatot<br />
(polygon és polyline), de kiegészítõ adatot csak a közelmúltban fejlesztett szoftverek<br />
kezelnek.<br />
Mindezzel együtt még valószínûleg sokáig használatosak lesznek az elemszemléletû<br />
(elemkezelésû) digitális térképi rajzállományok is, amelyek a térképi tartalom ún. „réteg”-ekbe<br />
(layer-ekbe, „level”-ekbe) szervezett logikai csoportjait a hagyományos térképnél lényegesen<br />
gyorsabban, sokoldalúbban kezeli, a pontok koordinátáit pedig - mint a vetületi- és<br />
koordinátarendszer kezdõpontjától értelmezett -vektorok formájában teszi felhasználhatóvá.<br />
Utóbbi miatt „vektoros” digitális térképrõl is beszélnek, szemben a képpontok digitális<br />
tárolását fényképszerûen rendezett formában megoldó ún. raszteres digitális (tér-) képekkel.<br />
A vektoros térképek egyébként viszonylag kevés ráfordítással átalakíthatók<br />
objektumszemléletû digitális alaptérképi adatbázissá.<br />
9.1.2. Objektumszemléletû digitális térképek<br />
Mindezeken a korlátokon részben az objektumszemlélet, részben az adatbázis-kezelés<br />
segít túljutni. Az objektumszemlélet arra utal, hogy minden térképi alakzat vagy idom,<br />
tereptárgy a térképen belül önállóan is egység (nemcsak a rajzelemei) amelyekhez – mint<br />
magasabbrendû egységhez (az objektumhoz) is hozzáfûzhetõk újabb információk. Ez a<br />
rajzelemek esetében nem volt lehetséges. Utóbbiak nem is terhelik a rajzfelületet, hanem a<br />
háttérben foglalnak helyet és csak alkalomadtán (külön lekérdezésre, keresésre) jelennek meg<br />
(akár más-más viszonylatban is). Sõt, maga a „grafikus” térképi tartalom is ebben az<br />
adatbázisban kerül tárolásra. Ezzel a térképfogalom is módosul: térképi adatbázisról<br />
beszélhetünk.<br />
A digitális térkép gyakorlatilag mindazt tartalmazhatja, amit az analóg térkép, de annál<br />
lényegesen több információt õriz meg és enged hasznosítani, még ugyanannyi gyûjtött adatból<br />
is, mint a grafikusan megtestesült korábbi térképek. Természetes azonban, hogy ennek ára van:<br />
mégpedig körültekintõ elõkészítést, megfelelõ felszereltséget és technológiát, mindenekelõtt<br />
azonban nagy szakértelmet és fegyelmezett munkát kíván a létrehozóktól.<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
121
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
A felsorolt jellemzõk valószínûleg jól érthetõk, mindössze a méretarány-függetlenség<br />
látszólagossága szorul némi magyarázatra. Ez alatt azt értjük, hogy a digitális térkép<br />
megjelenítése elvileg bármilyen méretarányban történhet: annak csak a konkrét szoftver<br />
lehetõségei szabnak határt. Mégis fontos tudnunk, hogy az állomány csak azt a pontosságot<br />
hordozza, amilyennel a bevitt adatok bírnak! (Vagyis pontossága nem nõ azáltal, ha pl.<br />
felnagyítva jelenítenénk meg.)<br />
Ennek a pontosságnak az elõírt értékét korábbi szabályozások általában a hagyományos<br />
adathordozóra készített térképek méretarányához kötötték. Digitális térképek esetében<br />
elsõsorban az adott terület részletei ábrázolásának megbízhatósága (részlet-sûrûség, fontosság,<br />
adatelõállítási élesség, stb.) szerint érdemes a pontosságot megcélozni. Eszerint különbséget<br />
elsõsorban a bel - és a külterületek, valamint: újfelmérés, illetve digitális átalakítás alapján<br />
célszerû tenni.<br />
Amennyiben mégis méretarányhoz kívánjuk kötni az elõállítási folyamatot és a<br />
felhasználási célokkal összhangban meghatározni a pontosságot:<br />
- belterületen 1:1000, 1:2000, illetve<br />
- külterületen 1:2000, 1:4000 méretarány (korábbi) fogalmában gondolkodhatunk. A<br />
megjelenítési méretarányhoz még annyit említünk meg, hogy általában a kirajzolás méretaránya<br />
a megírások, jelkulcsi elemek némi módosítást is igényli. A geometriai tartalom esetleg csak<br />
nagyobb mérvû kicsinyítés során veti fel a generalizálás (összevonások, „elhanyagolás”)<br />
szükségességét.<br />
Napjainkra a térbeli információk iránti robbanásszerûen felgyorsult igény egyben azt is<br />
jelenti, hogy ezen információk hordozója a térkép is igen fontos kelléke lett a legkülönfélébb<br />
tevékenységeknek, pl.:<br />
ƒ az ingatlanok pontos nyilvántartásának,<br />
ƒ a mûszaki (tervezési, beruházási) tevékenységek alapjaként,<br />
ƒ a közmûvek nyilvántartásához és üzemeltetéséhez,<br />
ƒ a különféle térinformatikai rendszerekhez és<br />
ƒ más felhasználások céljára.<br />
Az információ iránti egyre növekvõ igény kielégítésére létrejött és egyre terebélyesedõ<br />
adathalmazok jobb kezelhetõsége, naprakész jogi és mûszaki nyilvántartása szükségessé,<br />
elengedhetetlenné, a technikai eszközök robbanásszerû fejlõdése lehetõvé tette a<br />
térképkészítések korszerûsítését, modernizálását, új technológiák bevezetését.<br />
A mûszakilag és jogilag megbízható, hiteles nyilvántartás alapjait a korszerû, digitális<br />
térkép képezheti.<br />
Megbízható térképek nélkül nem képzelhetõ el a nemzetgazdaság hatékony fejlesztése és<br />
fejlõdése (korrekt ingatlan-nyilvántartás, alapvetõ infrastruktúrák létrehozása és fenntartása) de<br />
ezenkívül is sok más fontos feladat (pl.: a korszerû közmû és adónyilvántartás létrehozása,<br />
átfogó településrendezés-fejlesztés, stb. végrehajtása) igényli a jól kezelhetõ, pontos<br />
térképeket.<br />
A hazai nagyméretarányú, objektumszemléletû digitális alaptérképet (DAT) és<br />
fogalomrendszerét a DAT szabvány (1996) vezette be és ilyen térképi adatbázisok 1997-tõl<br />
készülnek Magyarországon.<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
122
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
9.2. A DIGITÁLIS ALAPTÉRKÉP FOGALOMRENDSZERE<br />
9.2.1. A digitális alaptérkép (DAT)<br />
A DAT: a földrészleteknek, a mesterséges és természetes földfelszíni és felszínközeli<br />
alakzatoknak alakhûen, esetenként általánosítással (generalizálással) és kölcsönös<br />
viszonyuk kifejezéséhez szükséges tartalmi részletekkel történõ számítógépes leképezése<br />
adatbázisban.<br />
A digitális alaptérkép (a DAT): az Egységes Országos Térképrendszerben (EOTR-ben)<br />
értelmezett földmérési alaptérkép számítógépes feldolgozásra és felhasználásra alkalmas<br />
formája. Olyan adatállomány, amely - elsõsorban egységes adattartalma és adatszerkezete<br />
révén - egyértelmûen és az elõírt pontossággal - tartalmazza az ábrázolt területen a<br />
földmérési alaptérképekre vonatkozó, szabályzatokban rögzített, közhiteles térképi tartalmat<br />
és esetleges tematikus tartalmi adatokat, információkat.<br />
A digitális földmérési alaptérkép létrehozásának kiemelt célja és feladata – nevébõl is<br />
következõen –, hogy közvetlenül felhasználható legyen és egységes alapot biztosítson minden<br />
térképészeti alapon nyugvó információs rendszernek, ezek közül is kiemelten a földügyi és<br />
térképészeti információs rendszernek.<br />
A DAT kétféle alapadatot különböztet meg: állami alapadatnak nevezzük azokat az<br />
adatokat, melyek hitelességét és folyamatos változásvezetését az állam jogszabályban<br />
biztosítja. Az alaptérkép állami alapadatokon kívül még több adatot tartalmaz. Ezeket<br />
alapadatoknak nevezzük. Az alapadatok teszik lehetõvé, hogy a térképeket, (az<br />
adatbázisokat) szélesebb körben fel lehessen használni.<br />
Lényeges elvárás, hogy többféle célra tudjunk helyes adatokat biztosítani ugyanabból az<br />
adathalmazból. Ennek elõfeltétele, hogy<br />
→<br />
→<br />
→<br />
az adatok jól szervezett adatbázisban a rendelkezésünkre álljanak,<br />
adatok bármely célra egyazon adatbázisból legyenek lehívhatók és<br />
az esetleges változások ebben azonnal (folyamatosan) át legyenek vezetve.<br />
Mindezek együttesen biztosítják, hogy a DAT alapként és csatlakozó felületként<br />
szolgálhat az: önkormányzati, közmû-, közlekedési, vízügyi és más szakági felmérésekhez és<br />
nyilvántartásokhoz, továbbá a nagyméretarányú alapokat igénylõ térinformatikai rendszerekhez<br />
(pl. önkormányzati térinformatikai rendszer, közmû-nyilvántartási rendszerek, stb.).<br />
A digitális alaptérkép (DAT) – mindezekbõl következõen – alapul szolgál<br />
önkormányzati, közmû, közlekedési, vízügyi és más szakági felmérésekhez,<br />
nyilvántartásokhoz.<br />
Vetületi rendszere: az Egységes Országos Vetület (EOV), amely egy ferdetengelyû<br />
redukált konform (szögtartó) hengervetület, amely biztosítja az egész ország területének<br />
egyetlen síkon (síknak tekinthetõ felületû hengerpaláston) való ábrázolását. Térképrendszere<br />
az EOV-re támaszkodó térképek szelvényrendszerében (EOTR) ábrázolandó.<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
123
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
A magassági rendszer alapfelülete: a Balti-tenger Kronstadtnál mért középvízszintje,<br />
melyet a Nadap nevû szintezési fõalappont, H Nadap = 173,1638 m magassága képvisel.<br />
9.2.2. A DAT elõállítására vonatkozó elõírások<br />
A digitális alaptérkép létrehozásának célja és feladata az, hogy egységes alapot<br />
biztosítson minden térképészeti alapon nyugvó információs (pl. térinformatikai) rendszernek,<br />
ezek közül is kiemelten a földügyi és térképészeti információs rendszereknek. Ezért<br />
készítésükre olyan általános elvárások érvényesek, amelyek nem technológiai vonatkozásokat<br />
szabályoznak, hanem az egységes "arculatú" végtermék elõállításának elvárt feltételeit<br />
határozzák meg.<br />
A szabályozások egyik fontos alapelve az, hogy az elõírás hardvertõl, szoftvertõl, és<br />
technológiától független legyen, ne gátolja meg az új technikai eszközök és technológiák<br />
alkalmazását. Az egységes értelmezhetõség kedvéért szabványban (szabályzatban) rögzítik a<br />
DAT tartalmát, szerkezetét, és szabványosították az adatrendszerét. Így a digitális térkép<br />
elõállítói és felhasználói tetszõleges programokat és technológiákat alkalmazhatnak, de feltétel,<br />
hogy az elõállított és felhasznált adatállomány megfeleljen az elõírásoknak.<br />
Létrehozására a DAT szabvány és az ún. DAT szabályzatok (DAT1 és DAT2)<br />
vonatkoznak.<br />
A DAT létrehozása óriási feladat, ezért, - térben, idõben és a tartalmi részletek<br />
tekintetében - csak a fokozatosság elve alapján készülhet el, azaz a települések digitális térképi<br />
állományai nem egyszerre, nem azonos technológiával; s ebbõl következõen némileg eltérõ<br />
tartalommal, de azonos törzsadatokkal és egységes követelmények (rendszerezett elvek)<br />
szerint állítható elõ.<br />
A digitális térképi állományok elõállítása jelentõs munka- és költségigénnyel járó feladat,<br />
amelynek megvalósítását, gondozását - több más feladat között - a Nemzeti Kataszteri<br />
Programban (NKP) tûzték ki célul. A térképek elõállíttatásában szervezõ, lebonyolító<br />
szerepet tölt be az NKP Kht. Részt vesz a folyamatban a Földmérési és Távérzékelési Intézet<br />
(FÖMI) és jelentõs részt vállalnak az illetékes földhivatalok (mint az alapadatok jelenlegi<br />
kezelõi és az adatgazdai jogok jövõbeni gyakorlói).<br />
9.2.3. Elõállítási módok és fõbb jellemzõk<br />
9.2.3.1. A digitális térképek elõállítási módjai<br />
A digitális térképek létrehozásának sarkallatos kérdése az adatnyerés, amely:<br />
- terepi méréseken alapulhat,<br />
- légifelvételekbõl (fotogrammetriai módszer esetén) történhet, illetve<br />
- korábbi analóg térképek átalakításából vagy<br />
- meglévõ más adat felhasználásából (koordináta, méretek, stb.) származhat.<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
124
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
A digitális térképek létrehozása eljárás, pontosság és gazdaságosság szempontjából<br />
sokféle gyakorlati megoldás szerint történhet. Anélkül, hogy ezek teljes körét felsorolnánk, a<br />
leggyakoribb technológiai változatokat az alábbiakban említjük meg.<br />
1) Terepi újfelmérés (további különféle technológiai módozatokkal),<br />
2) Digitális sztereo (tér)-fotogrammetriai újfelmérés,<br />
3) Digitális ortofoto-térkép készítés,<br />
4) Foto-geodéziai (vegyes) újfelmérés,<br />
5) Közterületi felmérés, térképfelújított tömbbelsõ digitalizálásával, helyszíni ellenõrzéssel<br />
vagy anélkül,<br />
6) Újratérképezés (térképszerkesztés: meglévõ numerikus mérési eredményekbõl, helyszíni<br />
kiegészítéssel vagy kiegészítés nélkül),<br />
7) Meglévõ (grafikus) térképek digitalizálása és helyszínelése,<br />
8) Egyéb olyan módszerek, amelyek az elvárt igényeket kielégítik.<br />
9.2.3.2. A geometriai adatok minõségi jellemzõi<br />
Nem szerencsés ugyan a különféle adatforrásokból származó adatok keveredése, de a<br />
gazdaságossági szempontok gyakran indokolják ezt.<br />
A DAT – pontosságra utaló - tûréshatárai szempontjából csak:<br />
• újfelméréssel, illetve<br />
• térképátalakítással<br />
létrehozott digitális térképi adatállományt különböztetünk meg.<br />
„DAT-szerû” adatbázisba szervezett adathalmazt ezeken kívül elõállítottak a<br />
nagyméretarányú grafikus térképek digitalizálásával is (a BEVET program keretében), és<br />
amennyiben a DAT formai és adatszerkezeti követelményeinek megfelelnek, az adatbázisba is<br />
behelyezhetõk, de ezek valójában csak a kezelhetõség (és nem a pontosság!) tekintetében<br />
részei a DAT adatbázisnak.<br />
A DAT elõállítóinak a technológiák közül úgy kell választani, hogy a készülõ<br />
adatállomány megfeleljen az ábrázolási pontosság és a területi megbízhatóság, továbbá az<br />
egyéb adatminõségi elvárások DAT Szabályzatban megfogalmazott elõírásainak.<br />
A térképi jellemzõk közül egyik legfontosabb a geometriai minõség. Ez a kizárólag<br />
grafikus térképek idejében is lényeges tulajdonsága volt a térképi ábrázolásnak, de<br />
meghatározó a digitális térkép esetében is mind a létrehozáshoz alkalmazott adatnyerés, mind<br />
az elkészült végtermék szempontjából.<br />
A digitális alaptérkép pontjai - szerepük szerint - az alábbi csoportba oszthatók:<br />
• geodéziai alappont-hálózatok (vízszintes és magassági alap-) pontjai,<br />
• részletpontok,<br />
• közbensõ mérési pontok (domborzatmérés esetén).<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
125
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
A részletpontok további szempont szerint csoportosítva:<br />
• vizszintes értelmû és<br />
• magassági részletpontok kategóriákba sorolhatók.<br />
A síkrajzi részletek pontjait – a továbbiakban egyszerûen a részletpontokat – a térkép<br />
tartalmában betöltött szerepük és az ezzel összefüggõ minõségi követelmények szempontjából<br />
– amint a 2.6.2. pontban leírtuk - öt rendbe soroljuk:<br />
A digitális alaptérkép helyzeti geometriai adatainak minõségi követelményeit ún. tûrési<br />
osztályok (Ti) szerint adjuk meg. A digitális alaptérkép geometriai adatainak minõségi<br />
elõírásait a következõ tûrési osztályokban kell értelmezni:<br />
T1 BELTERÜLETEK T2 KÜLTERÜLETEK<br />
22. táblázat: A tûrési osztályok és jelzései<br />
Újfelmérés Digitális átalakítás<br />
/térképfelújítás (1) /bedolgozás (2)<br />
Belterület (1) T 11 T 12<br />
Külterület (2) T 21 T 22<br />
9.2.3.2.1. A síkrajzi részletpontok és méretek pontossági jellemzõi<br />
A geometriai adatok minõségi jellemzõit a DAT szabvány alapján ismertetjük.<br />
(Természetesen a táblázatok adatai nem képezik a tananyag tárgyát, de jó képet nyújtanak az<br />
elvárható pontossági mérõszámokról.)<br />
A.) A részletpontok megengedett helyzeti középhibája (pont-középhiba, cm-ben) a<br />
következõ:<br />
23. sz. táblázat: Vízszintes részletpontok azonosítási és középhibája<br />
T1<br />
T2<br />
T11 T12 T21 T22<br />
R1 3 20 5 45<br />
R2 5 25 7 50<br />
R3 6 30 10 60<br />
R4 8 45 19 90<br />
Megjegyzés: a táblázat adatai egyben a terepi azonosíthatóság elvárt határértékeit is<br />
jelentik.<br />
A megengedett helyzeti középhiba a szomszédos (és a részletpontok szempontjából<br />
hibátlannak tekintett) vízszintes geodéziai alappontokhoz viszonyítva értendõ. Ha valamely<br />
részletpont egyidejûleg határpont is, akkor a szóbajöhetõ megengedett középhibák közül a<br />
szigorúbb az érvényes.<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
126
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
B.) Az ellenõrzõ mérésekbõl származó és a koordinátákból számított távolság között<br />
megengedett eltérés • mint a leggyakrabban használt: hibahatár • a következõ:<br />
24/a. sz.. táblázat: Ellenõrzõ mérések megengedett eltérései belterületen<br />
A méretek hibahatára (cm) • belterület<br />
T1 (belterület)<br />
T11 (újfelmérés)<br />
T12 (digitális átalakítás)<br />
R1 R2 R3 R4 R1 R2 R3 R4<br />
R1 12 18 21 27 84 96 108 147<br />
R2 21 24 27 105 117 153<br />
R3 24 30 126 162<br />
R4 33 192<br />
24/b sz. táblázat: Ellenõrzõ mérések megengedett eltérései külterületen<br />
A méretek hibahatára (cm) • külterület<br />
T2 (külterület)<br />
T21 (újfelmérés)<br />
T22 (digitális átalakítás)<br />
R1 R2 R3 R4 R1 R2 R3 R4<br />
R1 21 27 33 39 192 201 225 300<br />
R2 30 36 42 213 234 309<br />
R3 39 45 255 324<br />
R4 51 381<br />
Példaként bemutatva: ha egy szabatosan jelölt belterületi tömbhatár-töréspontot mérünk<br />
össze egy melléképület-sarokponttal (R1-R4) ellenõrzésként, a megengedett eltérés<br />
- belterületben: 27 cm,<br />
- külterületen: 39 cm újfelméréskor; és<br />
- 147, illetve 300 cm térképátalakítás esetén.<br />
9.2.3.2.2. Magassági ábrázolás pontossági elõírásai<br />
A magassági részletpontok az alábbi három rendbe sorolandók. A magassági<br />
részletpontok csoportosítását, valamint megengedett középhibáit és az ellenõrzõ mérések<br />
kiértékeléséhez használható hibahatárait (megengedett eltérés) az alábbi táblázatok<br />
tartalmazzák.<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
127
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
25.sz. táblázat: Magassági részletpontok azonosíthatósága<br />
Rendûség/jele Magassági Síkrajzi<br />
Példa<br />
Azonosíthatóság azonosíthatóság<br />
(bel- ill.<br />
külterületen)<br />
M 1 2/5 cm 3 dm vízsz.alappont<br />
M 2 6/13 cm 5 dm burkolt<br />
útkeresztezõdés<br />
M 3 10 / 20 cm 2 m kúppont,<br />
nyeregpont<br />
26. sz. táblázat: Magassági részletpontok megengedett eltérései<br />
Magasság Megengedett középhiba Hibahatár<br />
rendûsége Belterület Külterület Belterület Külterüle<br />
t<br />
M1 2 cm 5 cm 6 cm 15 cm<br />
M2 6 cm 13 cm 18 cm 39 cm<br />
M3 10 cm 20 cm 30 cm 60 cm<br />
A megengedett magassági középhiba a szomszédos (és a magassági részletpontok<br />
szempontjából hibátlannak tekintett) magassági geodéziai alappontokhoz viszonyítva értendõ.<br />
Szintvonalas domborzatábrázolás esetén a terep átlagos hajlásszöge függvényében adják<br />
meg az ún. hibahatárt.<br />
9.3. A DIGITÁLIS TÉRKÉPEK OBJEKTUMAI ÉS ÉPÍTÕELEMEI<br />
A térkép a terep képe. Bõvebben, de általánosabban: a tereprõl a különféle felmérések<br />
által gyûjtött - célirányos információkat tartalmazó - adatok grafikusan (hagyományos<br />
rajzhordozón megjelenített), vagy numerikusan (digitális térképpé) kódolt formája.<br />
A logikailag összetartozó adatok célszerûen elkülönítetten (általában tematikusan)<br />
kezelhetõen és strukturáltan kerülnek tárolásra és megjelenítésre. Ez az elkülönítés éppen azt<br />
szolgálja, hogy a felhasználáskor többféleképen “összerakhatók” legyenek a szükséges<br />
információk. Az elemek, objektumok és szimbólumok, valamint egyéb adatok (attribútumok és<br />
adatminõségi jellemzõk) megfelelõ táblázatokban áttekinthetõ módon és szabályozottan állnak<br />
rendelkezésre és ezek felhasználásával készült digitális állományok reális ismeretet adnak a<br />
tereprõl.<br />
9.3.1. A digitális térképi adatállományok tartalmának logikai csoportosításai<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
128
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
A digitális térképeken ábrázolt objektumokat, illetve azok térképi elemeit - a térképen<br />
betöltött szerepük (tematikájuk) és a felhasználás módjai, igényei figyelembevételével ún.<br />
logikai csoportokba sorolhatjuk. Ilyen csoportok pl. a határvonalak (ország-, megye-,<br />
közigazgatási-, tömb- vagy földrészlet-határ, valós vagy jogi határ); épületek (lakó-,<br />
gazdasági-, ipari épület); közmûvek (víz, gáz, csatorna, elektromos vezeték, stb.). Ezeket az<br />
objektumokat úgynevezett rétegekben, fedvényekben, vagy szintekben (angolul layer, vagy<br />
level) csoportosítjuk (a továbbiakban az egységes szóhasználat miatt réteg-nek nevezzük),<br />
amelyeket úgy kell elképzelni, mintha a felsorolt tartalmat külön-külön fólián szerkesztenénk<br />
meg annak érdekében, hogy közülük tetszõlegesen kiválasztottakat egymás fölé helyezve<br />
szemléljük, majd újra másként csoportosíthassuk. (Megjegyezzük, hogy egyes szoftverekben<br />
fedvénynek nevezik a rétegek csoportját is.)<br />
Az egyes csoportosításban szereplõ térképi tartalom együttesét témá-nak is nevezik.<br />
Az egyes témák lehetnek egymásra épülõk, egymást kiegészítõk (pl. váztérkép,<br />
határvonalak, épületek, építmények, stb.), de lehetnek átfedõk is (pl. az alappontok, vagy a<br />
fontosabb határok mindegyikben, vagy több-ben szerepelnek).<br />
9.3.2. A térképi objektum fogalma és tulajdonságai<br />
A DAT-ban a valós világ tárgyait, dolgait, jelenségeit térképi objektumok formájában<br />
képezzük le, Azok jellemzõ tulajdonságait attribútumnak nevezzük a köztük levõ viszony a<br />
térképi objektumok tárolt kapcsolatai formájában kerülnek leírásra.<br />
Másképpen: az objektum a valós világ konkrét tárgyainak, dolgainak vagy<br />
jelenségeinek adatbázisban leképezett és ismeretekkel leírt megjelenési formája.<br />
A DAT objektumai többféleképpen csoportosíthatók:<br />
⇒ tartalmi (tematikai),<br />
⇒ térbeli és<br />
⇒ idõbeli kiterjedés;<br />
⇒ összetettség;<br />
⇒ adatjelleg, valamint<br />
⇒ adattípus szerint.<br />
A tartalmi, térbeli és összetettség szerinti csoportosítással a következõ alpontokban<br />
foglalkozunk.<br />
Az idõbeli értelmezés elsõsorban adatminõségi kategória, mely azt fejezi ki, hogy:<br />
• az adat mikor keletkezett és<br />
• érvényes-e még?<br />
Az adatjelleg szerint megkülönböztetünk:<br />
• állami alapadat és<br />
• alapadat kategóriát.<br />
Az adattípus:<br />
• geometriai,<br />
• szöveges és<br />
• jelkulcs-típusú objektumokat különít el.<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
129
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
9.3.2.1. A DAT tematikus felépítése<br />
Az objektumok közös tulajdonságaik alapján különbözõképpen csoportosíthatók. A<br />
legáltalánosabb szempontok alapján az 57. ábrában (lényegében az ábrázolás témái szerint)<br />
objektumosztályba sorolhatók. Az egyes osztályokon belül csoportok különíthetõk el,<br />
melyeken belül találhatók az egyes objektumféleségek. Az egyes csoportosítási szintekhez –<br />
beleértve ebbe az objektum szintjét is – attribútumok és kapcsolatok rendelhetõk, amelyek a<br />
valós világ tárgyainak, dolgainak a DAT szempontjából lényeges tulajdonságait írják le adatok<br />
formájában.<br />
A DAT adatbázisban az osztályozási szintek és jelük (négyjegyû kódjuk) a következõk:<br />
• objektumosztály (jele: nagybetû az elsõ karakterhelyen),<br />
• objektumcsoport (jele: nagybetû a második karakterként),<br />
• objektumféleségek (további 01-99 sorszám).<br />
Példa: a határok objektumosztályon (B) belüli közterületi (BC) csoportba tartozó,<br />
közúti földrészletek 03 sorszámú objektumféleséget BC03 objektumféleség kóddal<br />
jellemezhetjük. Egy lakóház kódja: CA01, gazdasági épületé: CA06.<br />
Az objektumok fentiek szerinti csoportosítását egyben (lévén, hogy az objektumok<br />
témája szerint történt az elkülönítés) tematikai csoportosításnak is nevezhetjük.<br />
Mûszaki váztérkép (MVT)<br />
A Geodéziai pontok<br />
B Határok<br />
C Épületek, építmények<br />
Digitális állami földmérési alaptérkép (DÁFAT)<br />
D Közlekedési létesítmények<br />
E Távvezetékek, függõpályák<br />
F Vízek, vízügyi létesítmények<br />
G Domborzat<br />
H Területkategóriák<br />
I Háttéradatok<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
130
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
Digitális alaptérkép (DAT)<br />
57. ábra: A DAT objektumosztályai és felépítési szintjei<br />
9.3.2.2. Az objektumok térbeli kiterjedése<br />
A földfelszín természetes és mesterséges objektumainak leképzésére alkalmazott térbeli<br />
egyedek a valóságban háromdimenziós geometriai elemek, de grafikus megjelenésük alapján<br />
nulla- egy- két- és háromdimenziós (szokásos jellel: 0D, 1D, 2D, és 3D) térbeli<br />
objektumokként kezelhetõk, amely alapvetõen a térbeli kiterjedés mértékeként jellemzi azokat.<br />
Az objektumok térbeli kiterjedésük szerint tehát: pontszerû vonalszerû, felületszerû és<br />
testszerû objektumokként csoportosíthatók. Ezeket nevezzük az objektumok geometriai<br />
típusainak, röviden objektumtípusoknak. A DAT adatbázisában közülük az elsõ három<br />
szerepel:<br />
1.) pontszerû (jele: 1);<br />
2.) vonalszerû (jele: 2); és<br />
3.) felület (terület)szerû (jele: 3)<br />
4.) mátrix-szerû.<br />
- Pontszerû objektumnak: térbeli kiterjedése nincs, vagy a DAT szempontjából<br />
elhanyagolható, azaz 0-dimenziójú objektum, amely csak helyzeti adattal (koordinátával)<br />
rendelkezik,<br />
- Vonalszerû objektum: 1-dimenziójú objektum, amelyet hosszirányú kiterjedése,<br />
alakja és helyzete jellemez: szakasz, sokszög (polyline) és zárt alakzat (polygon ≈ “drótkeret”)<br />
lehet.<br />
- Felületszerû (területszerû) objektum: 2-dimenziós objektum, amely területi<br />
kiterjedéssel és kerülettel is rendelkezik. Térbeli kiterjedésû objektumok esetén azok síkba<br />
történõ vetítésekor kapott 2-dimenziós kép (vetület) is felületszerû objektumként említhetõ<br />
meg.<br />
Általános szabály, hogy<br />
œ minden objektum<br />
− csak egyetlen objektumosztályhoz és<br />
− csak egyetlen objektumcsoporthoz, ill.<br />
œ bármely objektum csak egyféle kiterjedésû kategóriába tartozhat.<br />
♦<br />
♦<br />
A pontszerû objektumok között a DAT adatmodell megkülönböztet:<br />
valóságos objektumpontot (pl.: háromszögelési pont), és<br />
címkepontot (pl. magyarázó szöveg: földrajzi név beszúrási helye, vagy azonosításra<br />
szolgál pl: geokód esetében).<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
131
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
9.3.2.3. Az objektumok összetettsége<br />
Az objektumok geometriai típusai között lehetséges még egy további, az összetettséget<br />
(komplexitást) kifejezõ csoportosítás, különösen felületszerû (területi kiterjedésû) objektumok<br />
esetében:<br />
−<br />
−<br />
egyszerû objektumok (csak külsõ) és<br />
összetett (külsõ és belsõ határvonallal rendelkezõ) objektumok.<br />
Ez utóbbiak az egyszerû (pontszerû, vonalszerû és felületszerû) objektumok valamilyen<br />
összekapcsolásával születnek, de még tovább is tagolhatók:<br />
- azonos szintû (mellérendelt) objektumokból (pl. egy szántóban szigetként<br />
szereplõ másik vagy több mûvelési ág) keletkezõen összetett, vagy<br />
- bizonyos hierarchia-szabály szerint befoglalt objektumokat (pl. településen<br />
belüli kerületek, tömbök, földrészletek, stb.) tartalmazó objektumok.<br />
Pontszerû<br />
Vonalszerû objektumok<br />
Egyszerû<br />
felületszer<br />
Összetett<br />
felületszerû<br />
58. ábra: Objektumtípusok kiterjedés és összetettség szerint<br />
9.3.3. A digitális térképi adatbázis építõelemei és megfelelõsége<br />
Az objektumok – a vizuális megjeleníthetõség szempontjából – geometriai alapelemekbõl<br />
és a köztük levõ kapcsolatok leírásából állnak.<br />
9.3.3.1. Geometriai és topológiai építõelemek<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
132
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
Az objektumok helyzetének, méreteinek és alakjának leírása geometriai<br />
alapelemek segítségével történik. Ezek a:<br />
ƒ pont,<br />
ƒ vonal,<br />
ƒ felület és az<br />
ƒ ún. rácspontok.<br />
Az alapelemek a „térképen belüli” kiterjedés szerint 0, 1, 2, és 3 dimenziójúak lehetnek.<br />
Ez a kiterjedés azonban nem azonos a valóságos koordináta rendszerben ábrázolt térbeli<br />
dimenziókkal (ilyenkor csupán, térképi elemként vagy objektumként tekintjük az ábrázolt<br />
tárgyakat, idomokat). Az országos rendszerbeli összrendezõket az alkotó pont térbeli /síkbeli<br />
attribútumain, azaz koordinátáin keresztül használjuk fel az ábrázoláshoz, az abszolút<br />
értelemben történõ elhelyezésükhöz.<br />
A pont egy 0-dimenziós geometriai alapelem (geometriai primitív). Térbeli helyét<br />
egyetlen koordináta-párral (3D esetén: koordináta-hármassal) adjuk meg.<br />
A vonal olyan folytonos, 1-dimenziós geometriai alapelem, amelynek mindkét vége<br />
lehatárolt. Lehet nyitott és zárt. A vonal síkbeli helyét két vagy több koordináta-párral adjuk<br />
meg. A koordináta-párok által képviselt pontok összekötésének módja • a DAT esetében<br />
általában • egyenes szakasz, kivételesen körív.<br />
A felület egy körbezárt, folytonos, 2-dimenziós geometriai alapelem, amelyet egy<br />
önmagát nem metszõ külsõ határ és nulla vagy több, nem egymásba ágyazott és önmagát nem<br />
metszõ belsõ határ határol.<br />
Bár a felület határokkal adott (amelyek határvonalakból állnak), a határvonal szerepe<br />
másodlagos: csupán a felület kijelölését (behatárolását) szolgálja. A lényegi információ magára<br />
a felületre (illetve annak vízszintes vetületére: a területre) vonatkozik.<br />
A felületek határral rendelkeznek, melyek határvonalakból állnak. A határ egy<br />
1-dimenziós (hossz) zárt és önmagát nem metszõ elem, amely felületet határol (zárt poligon).<br />
A határvonal egy 1-dimenziós (hossz) elem, a határ egy része. A határvonal helyzetét<br />
két vagy több koordináta-párral és az összekötési módként egyenes szakasz formájában való<br />
megjelölésével adjuk meg. Minden felületnek legalább egy külsõ határa van (egyszerû felület).<br />
Példák a felületre:<br />
külsõ határ<br />
külsõ és belsõ határ<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
133
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
külsõ és két belsõ határ<br />
59. ábra: Felületek és határok<br />
A domborzatot kifejezõ – szabályos térközökkel megadott – magasságok halmazát<br />
nevezzük rácspontoknak. Ezeket a vízszintes koordináták szerint rendezve digitális<br />
domborzatmodellt adnak, ami egy mátrix struktúrájú (szabályos rács formájú) adatmodell.<br />
Alapeleme: a négyzet alakú rácscella, amelynek oldalai párhuzamosak az x és y<br />
koordináta tengellyel, és hosszuk egységes. A magasság a rácscella DNy-i sarkára, mint<br />
rácspontra vonatkozik.<br />
A topológia az objektumok és a geometriai alap -(építõ-) elemek között fennálló,<br />
többirányú geometriai jellegû összefüggéseit (szomszédsági kapcsolatokat) írja le. Ezáltal a<br />
kapcsolat-ok leírásának igen fontos eleme. A digitális alaptérképi adatbázis (DAT)<br />
topológiailag strukturált.<br />
−<br />
−<br />
−<br />
Topológiai alapelemek: az:<br />
csomópont,<br />
él,<br />
lap.<br />
A topológiai alapelemek térbeli (abszolút) helyzetét maguk a geometriai alapelemek<br />
adják meg.<br />
a.) A csomópont jelleg azt fejezi ki, hogy az egyes pontoknak van-e kapcsolata (az<br />
összefüggést közvetítõ vonalakon keresztül) más pontokkal, vagy nincs.<br />
b.) Az él két vagy több végcsomópontot irányítottan összekötõ (egy dimenziós) topológiai<br />
alapelem. (Vagyis nem maga a vonal, hanem a pontok közti topológiai kapcsolat az<br />
él!.)<br />
c.) A lap síkot képviselõ (2-dimenziós) topológiai alapelem, amelyet egy gyûrû (és esetleg<br />
egy vagy több belsõ) gyûrû ír le.<br />
d.) A gyûrû lap határának topológiai leírása (egy 1-dimenziós elem), amelyet egy hurkot<br />
alkotóan összekapcsolt élek írnak le.<br />
A DAT-ban azokat a pontokat, amelyekben a vonalak az EOV (térképi) síkjában ugyan<br />
metszik egymást, de a valóságban különbözõ magasságban vannak, nem tekintjük<br />
csomópontnak, azaz a síkbeli “metszéspont” az adatbázisban nem feltétlen szereplõ pont (a<br />
kitérõ egyenesek csak látszólag metszik egymást).<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
134
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
Az objektumok közötti kapcsolat: két vagy több objektum egymáshoz való geometriai<br />
és/vagy tematikai viszonya.<br />
Kétféle értelmezésben használatos:<br />
- az alapelemek és az objektumok között,<br />
- az objektumok egymás között.<br />
Ezeket az alábbi táblázatban láthatjuk.<br />
27. táblázat: Kapcsolat az objektumok és építõelemei között<br />
Topológiai alapelemek és az<br />
objektumok kapcsolatai<br />
Alkotórész<br />
Hovatartozás<br />
Kezdõ csomópont<br />
Záró csomópont<br />
Elõre,<br />
Hátra irányítottság<br />
Objektumok egymás<br />
közötti kapcsolatai<br />
Befoglaló objektum<br />
Befoglalt objektum<br />
Föléhelyezés<br />
Aláhelyezés<br />
Priorítási rend<br />
Az "Alkotórész": azt fejezi ki, hogy hogyan épül fel az idom<br />
"Hovatartozás": Izolált csomópontnak, izolált szakasznak vagy izolált élnek valamely<br />
laphoz való tartozását fejezi ki.<br />
"Kezdõ” vagy "záró csomópont": Valamely szakasz elejét, végét képezõ csomópont.<br />
"Elõre", "hátra": Valamely szakasz vagy él irányítottságának megtartását ("+" jel), ill.<br />
megváltoztatását ("-" jel) fejezi ki.<br />
“Befoglaló objektum”: Egyszerû vagy összetett objektumokat teljes mértékben magában<br />
foglaló, összetett objektum.<br />
“Befoglalt objektum”: A “befoglaló” objektumban elhelyezkedõ (az összetett<br />
objektumot alkotó) összetett vagy egyszerû objektumokat jelöli ki.<br />
“Föléhelyezés”: Amikor valamely objektum prioritás tekintetében egy másik objektum<br />
fölé helyezendõ.<br />
“Aláhelyezés”: Amikor valamely objektum prioritás tekintetében egy másik objektum<br />
alá helyezendõ.<br />
A "föléhelyezés" és "aláhelyezés" topológiai kapcsolatokat két vagy több, egymás<br />
fölött egybeesõen elhelyezkedõ objektumra vagy objektum-részre láncszerûen alkalmazva a<br />
proiritás rendje (pl. hogy melyik objektumra érvényes vonaltípus kerüljön megjelenítésre)<br />
egyértelmûen kijelölhetõ.<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
135
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
A kapcsolatok (mellérendeltség, hierarchia, vagy több objektum között fennálló hálós<br />
viszony) szerkezeti kifejezésére - azok szerteágazásától függõen - a digitális térképek<br />
adatbázisában, hogy kapcsolatféleségenként (és célszerûen, objektumtípusonként és geometriai<br />
alapelemenként) ún. kapcsolótáblákat (a kapcsolódásokhoz) definiálnak.<br />
9.3.3.2. Konzisztencia az adatbázisban<br />
Az adatbázisban való élethû leképezés megkívánja a DAT szabályzatok betartását.<br />
Azaz az állomány adatok szempontjából konzisztens az elõírásokkal. Minden objektum és<br />
geometriai alapelemeik egymáshoz struktúraszerûen, logikailag elõírásszerûen kell, hogy<br />
kapcsolódjanak. Ez az általános logikai konzisztencia követelménye. Ehhez a következõ<br />
feltételek teljesítése szükséges.<br />
Megkülönböztetünk:<br />
- belsõ és<br />
- külsõ konzisztenciát.<br />
Az adatszerkezeti, vagy röviden adatkonzisztencia azt fejezi ki, hogy az adatbázisban<br />
(vagy az abból származó adatállományban) mennyire valósult meg a topológiai és<br />
adatszerkezeti összhang, vagyis ez is belsõ konzisztenciát jelent. A belsõ konzisztencia tehát a<br />
felépített adatbázishoz tartozóan megfogalmazott elvárások teljesülése, azaz az<br />
adatkonzisztencia és a logikai konzisztencia együttese. Ez a megfelelõség a DAT szabvány és a<br />
szabályzatok elõírásainak teljesülésére utal és szoftverrel ellenõrizhetõ.<br />
A külsõ konzisztencia a valós világgal való kapcsolat (egyezõség, megfelelõség)<br />
helyességére utal. A valós világ és az adatbázis viszonyát (egymással való megfeleltetés fokát)<br />
fejezi ki. Az elkészült térképnek a helyszíni állapottal való (vizuális és metrikus) összevetésével<br />
vizsgálható.<br />
Ebbe a körbe tartozik a jogi (ingatlan-nyilvántartásban szereplõ) állapot és a valóságos<br />
állapot egyezõségének kérdése is. Ez azonban nem földmérési feladat, bár a terepi felméréskor<br />
(szabatos elhatárolás esetén, a tulajdonosok jegyzõkönyvi nyilatkozatával) elvileg feltárhatók<br />
az ilyen természetû ellentmondások.<br />
Az adatkonzisztenciát jellemzõ adatokat ún. felmérési munkaterületenként meg kell<br />
adni. (Az elsõ ilyen felmérési munkaterület a DAT adatbázis létrehozása, majd minden változás<br />
is egy-egy munkaterületként kezelendõ.). A kapcsolatok helyességét a logikai konzisztencia<br />
jellemzi.<br />
9.4. SZÖVEGES OBJEKTUMOK, OBJEKTUMAZONOSÍTÓK<br />
9.4.1. Magyarázó feliratok, mint szöveges objektumok<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
136
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
A térképi adatbázis tartalmának megjelenítésekor szükség van arra, hogy az egyes<br />
objektumokat (csoportokat, osztályokat), magyarázó szöveggel • névrajzi vagy térképi<br />
megírásokkal • lássuk el, vagy bizonyos attribútumokat vagy kapcsolatokat külön magyarázó<br />
szöveggel fejezzünk ki.<br />
A digitális térkép grafikus (látható geometriai) tartalmában kell megjeleníteni ezeket a<br />
különféle magyarázó szövegeket, tájékoztató feliratokat, melyek lehetnek: betûkombinációk,<br />
számok vagy vegyes (alfanumerikus) karakterek.<br />
Ezeket a térképi feliratokat szöveges objektumoknak célszerû nevezni, melyeket – a<br />
geometriai objektumokhoz hasonlóan, de szûkebb mennyiségben – mint kiegészítõ, jellemzõ<br />
tulajdonságokat ugyancsak szerepeltetni kell a digitális adatbázisban. A szöveges<br />
objektumoknak számos tulajdonságát kell definiálni, majd tárolni az adatbázisban.<br />
A felirat, mint szöveges objektum jellemzõi az alábbiak:<br />
⎯ Azonosító.<br />
⎯ A magyarázó szöveg tartalma.<br />
⎯ A szöveg elsõ karakterének, vagy közepének beszúrási pontja: x,y koordináta (nem<br />
tévedés a sorrend!),<br />
⎯ A megírás iránya („sodrása”).<br />
⎯ Alkalmazandó betûtípus, betûnagyság, dõlés, szín, stb.<br />
A magyarázó szöveg a DAT adatbázis szerkezeti hierarchiájában a geometriai objektumok<br />
attribútumaitól elkülönítve kap helyet, külön (T_FELIRAT) táblázatban. Minden magyarázó<br />
szöveg elõfordulás saját, egyedi azonosítóval rendelkezik.<br />
9.4.2. Oobjektum-azonosítók és a geokód<br />
A pontok egyértelmû azonosítását digitális állományokban elsõdlegesen a pont<br />
koordinátái biztosítják. Egy pont akkor önálló, ha - az ábrázolási élességet figyelembe véve - a<br />
többi ponttól elkülönül. Amennyiben az x és az y koordinátája egyezõ, a magassági adat (z=h)<br />
alapján válhat lehetségessé az elkülönítés.<br />
A koordináta szerinti elkülönítés minden digitális térkép kezelésére alkalmas rendszerben<br />
megoldott kell legyen.<br />
A pont száma (eltérõen a korábbi, ún. manuális gyakorlattól) csak másodlagos<br />
azonosítóként - mintegy a pont neveként - szolgál. A pontszám egyes esetekben további<br />
információt hordozhat a pontról (pl. alappontok esetében: melyik EOTR szelvényre esik,<br />
milyen a rendûsége). Fontos tudni, hogy ha a koordináták alapján két pont azonos, akkor -<br />
általában - csak egy pontként tárolható a pontszerû elem. Ugyanakkor, ha egy konkrét<br />
koordinátákkal jellemzett ponthelyhez pontot rendelünk, nem szükséges, hogy (egyedi) száma<br />
legyen.<br />
Egyes rendszerekben a pontszámnak nem is tulajdonítva jelentõséget, csupán<br />
attribútumként (kiegészítõ, leíró adatként) rendelhetõ a geometriai alapelemhez, a ponthelyhez<br />
a pont (-ok) száma.<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
137
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
A digitális állományokban szereplõ pontokról megállapítható információk további<br />
lehetõségét kínálja a pontkód.<br />
−<br />
−<br />
−<br />
Célszerû, ha a kód:<br />
kifejezi a pont "származását", és a rendûségre, pontosságra is utal; továbbá<br />
jellegét, amely a tartalomra utaláson keresztül a logikai kapcsolatok révén a térkép<br />
megszerkesztését segítheti (beleértve az egyezményes jelek ponthoz-rendelését is); de<br />
fontos<br />
a pont helyszíni megjelölésének rögzítése is az adatbázisban.<br />
A pontkódolás egységesítésére hazánkban a 21/1995 FM sz. rendelettel kiadott<br />
szabályozás: 3- illetve 4 jegyû kód alkalmazását vezette be (módosítva: a 98/2002 FVM<br />
rendelettel).<br />
Az objektum-azonosítók arra alkalmasak, hogy az egyes térképi (ne csak a pontokat,<br />
hanem valamennyi) objektumokat egyedileg azonosítsák, egyértelmûvé téve azt, amelyikrõl<br />
adott esetben szó van.<br />
Geodéziai alappont esetében a pontszám hasonlóan egyértelmû, tehát megfelelõ<br />
(pontszerû objektum-) azonosító. A részletpontok számát nem szoktuk a térképre felírni (bár<br />
digitális térképnél akár meg is tehetnénk).<br />
A szöveges objektumok egy része egyben ennek a szerepnek is megfelel, hiszen<br />
ismeretes, hogy a térképi megírásokban, pl. a földrészlet neve: a helyrajzi szám – az adott<br />
településen és fekvésen belül – egyértelmûvé teszi a kiválasztást.<br />
De azonosítóként szolgálhat a postai cím is, amennyiben azt a térkép (helyesen)<br />
tartalmazza. Alrészlet esetében – ha a földrészlet azonosítóját is hozzákapcsoljuk – hasonló, de<br />
nem mindig egyértelmû kapcsolatot adhatunk meg.<br />
A felsorolt azonosítókat ún. „természetes” azonosítóknak nevezhetjük.<br />
A DAT-ban ún „geokód” (geodéziai azonosító) került bevezetésre, ami az<br />
objektumféleség és az objektum egy pontjának összerendelésével egyértelmûen azonosítja az<br />
objektumot az adatbázisban.<br />
9.5. A DIGITÁLIS ADATÁLLOMÁNYOK LEÍRÓ ADATAI<br />
A digitális adatállományok leíró adatai között említett kapcsolatokról részben a<br />
tematikai csoportosításoknál, részben a topológiai kapcsolatféleségek bemutatásánál már szó<br />
esett. Megemlíthetõk még a logikai kapcsolatok és az ún. kereszthivatkozások, melyek részben<br />
a valódi kapcsolatot fejezik ki, részben az adatbázisba kerülés redundancia (ismétlõdés)-<br />
mentességét biztosítják.<br />
A leíró jelleg azonban általánosabban jelentkezik az attribútumok és a metaadatok<br />
esetében.<br />
9.5.1. Az attribútumok<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
138
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
Az objektumokra vonatkozó leíró ismeretek alapvetõ csoportját az attribútumok<br />
képezik. Az attribútum: az objektum azonosítási, helyzeti, tematikai, adatgyûjtési és<br />
adatminõségi tulajdonságait írja le. Az attribútum kifejezést szûkebb és bõvebb<br />
értelmezésben is használják.<br />
Szûkebb értelemben csak az objektumok – grafikában ki nem fejezhetõ további, mintegy<br />
kiegészítõ – leíró tulajdonságait (mint az objektumok kiegészítõ információit) értik alatta.<br />
Bõvebb értelemben valójában attribútumokkal írják le az adatbázisban (DB) az egész<br />
grafikus térképi tartalom valamennyi adatát (így a geometriai, topológiai és más kapcsolt<br />
információkat, hivatkozásokat), tehát a digitális térképi adatbázis az attribútumok rendezett<br />
halmaza.<br />
Azt, hogy a DAT adatbázishoz mely attribútumféleségek és milyen formában kell, hogy<br />
tartozzanak, a DAT1 szabályzat M-1. sz. melléklete írja le részletesen. Az<br />
attribútumféleségekhez tartozó konkrét attribútum-értékek részletes ismertetése a DAT<br />
adatbázis táblázataiban, illetve azok magyarázatában megtalálható.<br />
Az attribútumok lehetnek kötelezõen megadandók és lehetnek opcionálisak. Utóbbi azt<br />
jelenti, hogy az adatbázisban a megfelelõ mezõ értékét üresen lehet hagyni (NULL érték).<br />
Formai megjelenésük szerint az attribútumok lehetnek: számszerûek (numerikusak: N) és<br />
karakteres formájúak (alfanumerikusak: AN). Az adatbázisban lényeges, hogy az attribútumok<br />
milyen értéket vehetnek fel és hogy hány karakter „hosszúak” lehetnek.<br />
9.5.2. Metaadatok<br />
A metaadat a digitális és az analóg adatok és adathalmazok átfogó (és publikus)<br />
jellemzésére és ismertetésére szolgáló adatok összessége, melyek a DAT adatbázis általános<br />
jellemzéséhez és ismertetéséhez szükségesek. Röviden: adatok a digitális térképi adatbázisról<br />
annak érdekében, hogy a leendõ felhasználók tájékozódhassanak az adatbázis értékeirõl és<br />
esetleges gyengeségeirõl (alkalmas-e az adatállomány a kérdéses célra közvetlenül vagy<br />
várhatóan mekkora ráfordítással tehetõk alkalmassá bizonyos célú hasznosításra).<br />
A metaadatok tehát tömör formában és egységes elvek alapján történõ jellemzik és<br />
ismertetik, a felhasználók számára, hogy melyek a digitális alaptérkép részletei és azok<br />
mennyire hozzáférhetõk és mennyire megfelelõk saját egyedi térinformatikai céljaik<br />
megvalósítása szempontjából.<br />
9.6. GRAFIKUS MEGJELENÍTÉSRÕL<br />
A grafikus megjelenítésnek többféle szempontból van jelentõsége digitális adatállomány<br />
esetén:<br />
⇒ a rajzállomány megszerkesztésekor (képernyõn történõ megjelenítés: 60. sz. ábra);<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
139
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
⇒ lekérdezéskor: a képernyõn való különféle méretarányú és tartalmú, szerepû<br />
megjelenítéskor (alap- vagy átnézeti – generalizált –, illetve szelektív tartalom<br />
vonatkozásában);<br />
⇒ az EOTR szerinti szabványos szelvény-rendszerben való kirajzoláskor és<br />
⇒ egyéb tájékoztató célú megjelenítéskor;<br />
⇒ adatszolgáltatáshoz végzett másolatkészítéskor stb.<br />
A megjelenítés leírásának az adatbázisba történõ leíráskor egzaktnak kell lennie (bár azt<br />
részben a szerkesztõ szoftver (is) befolyásolhatja, de az adatkezeléskor a megjelenítõ szoftver<br />
– vagy pl. a nyomtató, plotter – szintén kihathat a „termék” küllemére).<br />
DAT esetén szigorúan meghatározott az állami alapadatok kivitele, amit a DAT1-M2<br />
mellékletében foglaltak részleteznek:<br />
- mind a használandó vonaltípusok (mintázat, szín, vastagság),<br />
- mind a szabványos feliratok és más megírások,<br />
- mind a jelkulcsok (egyezményes jelek)<br />
attribútumai tekintetében.<br />
60. ábra: Digitális térkép képernyõ-képe<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
140
dr.Vincze László: Digitális alaptérképi ismeretek<br />
10. A DIGITÁLIS TÉRKÉPEK ELÕÁLLÍTÁSÁRÓL ÉS FORGALOMA<br />
ADÁSÁRÓL<br />
10.1. A DIGITÁLIS TÉRKÉPKÉSZÍTÉSEK FOLYAMATA<br />
A digitális térképek elõállítása – mint utaltunk rá – sokrétû és változatos<br />
feladatsor. Az elõállítás folyamata a következõképpen csoportosítható:<br />
a) a térképkészítés tervezése;<br />
b) a digitális térképi adatállomány elõállítása (végrehajtás, beleértve az ún. adatcsereformátum<br />
elkészítését is);<br />
c) a digitális térkép felülvizsgálata, hitelesítése; végül<br />
d) az elkészült térképmû forgalomba adása.<br />
Lényegében a digitális alaptérképek elõállításának mindkét féle változatát alkalmazzák<br />
napjainkban:<br />
1.) az elemszemléletõ vagy vektoros, illetve<br />
2.) az objektumszemléletû alaptérképi adatbázis elõállítását.<br />
Annál is inkább, mert egyelõre nem létezik olyan szoftver, amellyel az<br />
objektumszemléletû adatbázis egyetlen lépéssel elõállítható: vagyis elemszemléletû<br />
rajzszerkesztõkkel hozzák létre és ún. (DAT-) konverterekkel alakítják át adatbázissá, majd<br />
szoftver-független adatcsere-formátumba.<br />
A DAT létrehozása anyagi és kapacitásbeli korlátok miatt csak napjainkban kezdõdött és<br />
várhatóan mintegy két évtizedig tartó folyamat. Tehát a vektoros térképi állományokból is<br />
lehet DAT adatbázist elõállítani akár digitalizálással keletkezik a vektoros térkép, akár földi<br />
újfelmérésel és nemcsak a térképszerkesztéssel egybekötve, hanem utólag is.<br />
A végrehajtás feladatai természetesen kissé eltérnek egymástól technológiánként, de<br />
esetleg fekvésenként is (erre késõbb kitérünk kissé részletesebben).<br />
A DAT készítés szervezési folyamatáról - különös tekintettel az újszerû vonásokra - a<br />
következõ ábra ad áttekintést. Természetesen a végrehajtás teendõi önmagában is csak<br />
szûkösen férnének el egy folyamatábrában, de a teljes munkafolyamat végiggondolását<br />
megtehetjük a 61. ábra alapján.
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
Áttekintõ folyamatábra a DAT készítésérõl<br />
Felmérési igény felmerülése/feltárása<br />
- körzeti és megyei földhivatalban<br />
- egyéb (önkormányzat, bank, stb)<br />
szféra<br />
Felmérési ütemterv készítése<br />
Felmérési tanulmány készítése és véleményezése<br />
Pályázati kiírás és közzététel<br />
Pályázat + mellékletei (pl. Mûszaki terv) készítése,<br />
benyújtása<br />
Pályázat elbírálás és szerzõdéskötés<br />
Végrehajtás teendõi (részletezve a 3.3 pontban)<br />
⇒ Adatszolgáltatás a földhivatal részérõl<br />
⇒ Adatgyûjtés a technológia függvényében<br />
⇒ Jelentkezõ problémák jelzése és feloldása<br />
⇒ Jogerõs változások bedolgozása,<br />
⇒ Belsõ és minõsítõ vizsgálat és dokumentálása<br />
⇒ Részleadás és teljes leadás állami átvételi vizsgálatra<br />
Állami átvételi vizsgálati eljárás (4. fejezet)<br />
- Alkalmassági vizsgálat és nyilatkozat (15 napon belül)<br />
- Részletes vizsgálat<br />
⇒ földmérési,<br />
⇒ ingatlan-nyilvántartási és<br />
⇒ mezõgazdászi<br />
- Hibajavítás és ellenõrzése<br />
- Hitelesítés, zárójegyzõkönyv elkészítése<br />
Ingatlan-nyilvántartás átalakítása/megfeleltetése és a<br />
forgalomba adási eljárás<br />
61. ábra: A DAT készítés lebonyolításának folyamata<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
142
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
10.2. A DIGITÁLIS ALAPTÉRKÉPEK KÉSZÍTÉSÉNEK TERVEZÉSE<br />
10.2.1. A DAT elõállításának elõkészítése: Felmérési igény - Felmérési ütemterv<br />
A nagyméretarányú digitális térkép készítésének igénye:<br />
a) elsõsorban a (körzeti) földhivatalokban, a korábbi térképek "avultsága" miatt<br />
jelentkezik, valamint<br />
b) az önkormányzatok, közmû-üzemeltetõk és más felhasználók részérõl merülhet fel<br />
igény egy korszerûbb (tér-) informatikai adatbázis létrehozására.<br />
A fenti igényeket a megyei földhivatalok koordinálják és foglalják egy kimutatásba,<br />
melyet az FVM FTF-en keresztül a Térképellátási Koordinációs Bizottsághoz (TKB) kell<br />
felterjeszteni, ahol a felmérendõ település sorrendjének megállapításáról tárcaközi egyeztetések<br />
után döntenek.<br />
Bármilyen forrásból is készül a digitális térkép, azt csak az állami alapadatokra<br />
támaszkodva lehet létrehozni és a végtermék is állami alapadat.<br />
10.2.2. Felmérési tanulmány és mûszaki terv készítése<br />
A minõségi munka biztosítása érdekében meghatározott feltételekkel rendelkezõk közül<br />
pályázat útján kell kiválasztani a munka végrehajtóját. Ehhez – adott idõszakban várhatóan<br />
sorra kerülõ – településeket elõ kell készíteni a pályázathoz.<br />
A kiírás alapossága, objektivitása és a pályázat titkossága érdekében, továbbá hogy az objektív<br />
alapadatok egységesen álljanak rendelkezésre, Felmérési tanulmányt kell készíteni. Ilyen<br />
tanulmányt ún. független (adott földhivatalon kívüli és olyan cégek szakemberei, akik a<br />
pályázaton nem vesznek részt) szakértõk készíthetnek.<br />
A felmérési tanulmány részletes adatgyûjtésen és elemzésen alapul. Elkészítése és<br />
felülvizsgálata keretében fel kell tárni a DAT létrehozására felhasználható adatok forráshelyeit,<br />
melyek:<br />
• részben a körzeti,<br />
• részben a megyei földhivatalnál, illetve<br />
• a FÖMI-nél (Adat- és Térképtári osztály, Filmtár, stb.) találhatók; ezen túlmenõen<br />
• a terepi állapotot is egybe kell vetni a rendelkezésre álló adatokkal, illetve<br />
• esetenként más szakágak (pl. az önkormányzatnál vagy mûemlék-felügyelõségek, stb.)<br />
szak-adattárai jöhetnek számításba.<br />
A felhasználás módját és mértékét a tanulmány készítõje (külsõ szakértõ) állapítja meg.<br />
A földhivatal szakfelügyelettel foglalkozó részlegének ugyanakkor ezt a tanulmányt<br />
véleményeznie kell.<br />
143
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
A felhasználandó adatok köre a következõk:<br />
⇒ korábbi állami alapmunkák adatai (alappontok, koordináták, térképek, mérési<br />
vázlatok, stb.),<br />
⇒ írásbeli ingatlan-nyilvántartási munkarészek (tulajdoni lap, földkönyv-kivonat, stb.),<br />
⇒ a korábbi sajátos célból készült földmérési munkák adatai,<br />
⇒ a rendelkezésre álló "hagyományos" légi- és más távérzékelési felvételek.<br />
A felmérési tanulmány (DAT1 Szabályzat szerinti) elkészítése (összeállítása) a gondos<br />
adatgyûjtésen alapul és a következõ részfeladatokból áll:<br />
◊ a jelenlegi alapadatok általános, korrekt és áttekinthetõ összefoglalása,<br />
◊ az információk elemzése, és<br />
◊ a konkrét településre vonatkozó szakmai elvárások megfogalmazása (beleértve a<br />
készítendõ munkarészek körét is).<br />
A tanulmányban a munka végrehajtására és az árajánlatra kiható tényezõket,<br />
adottságokat, körülményeket, mûszaki elõírásokat és egyéb esetleges követelményeket kell<br />
részletezni, a vonatkozó (alkalmazandó) szakmai elõírások megnevezése mellett.<br />
A felmérési tanulmány fontosabb adatait (átnézeti) vázlaton kell szemléltetni olyan<br />
méretarányban, hogy alkalmas legyen az adatok áttekintésére. Az átnézeti vázlatot az<br />
ábrázolhatóságtól függõ méretarányban, jelzésszerû ábrázolással, egyszerû kivitelben, szükség<br />
szerint jelmagyarázattal ellátva kell elkészíteni (pl. 1.10 000 vagy 1:25 000 ma).<br />
A felmérési tanulmányt a megyei földhivatal szakfelügyelettel foglalkozó csoportja<br />
felülvizsgálja és véleményezi. Igen fontos, hogy ez a véleményezés ne legyen formális és<br />
terjedjen ki a földmérési szempontokon kívül az ingatlan-nyilvántartási és a földvédelmi<br />
kérdésekre is.<br />
10.2.3. Pályáztatás és mûszaki terv készítés<br />
A DAT létrehozására a pályázat kiírását az NKP Kht teszi közzé, megjelölve a pályázat<br />
benyújtásának feltételeit.<br />
A pályázat melléklete:<br />
− a munka végrehajtására készített Mûszaki terv és a hozzá tartozó vázlat, valamint<br />
− árkalkuláció (részletes díjszámítás), továbbá<br />
− a határidõk és egyéb adminisztratív feltételek.<br />
A mûszaki terv készítése az ajánlattevõ vállalkozó (pályázó) feladata és kockázata,<br />
egyben a pályázat elbírálásának igen lényeges dokumentuma és a majdani vállalkozási<br />
szerzõdés alapja és melléklete.<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
144
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
A mûszaki tervben a vállalkozónak a rendelkezésére álló eszközök, szoftverek és<br />
szakmai kapacitás és ismeret birtokában arra kell választ adnia, hogy a megfogalmazott<br />
követelményeket a pályázó miként kívánja megvalósítani.<br />
⎯<br />
⎯<br />
⎯<br />
⎯<br />
⎯<br />
A mûszaki tervnek a eszerint a következõket kell tartalmaznia:<br />
az adatgyûjtés módját (eszközét, technológiáját) és mértékét,<br />
az alkalmazandó szoftver és az adatállomány- formátum megnevezését,<br />
a DAT készítése közbeni adatvédelem tervezett módját,<br />
a készítendõ munkarészek felsorolását, valamint<br />
a tervezett határidõket.<br />
Természetesen a felmérési tanulmányban szereplõ valamennyi szempontra ki kell térni. A<br />
mûszaki tervbe tartozik továbbá minden olyan körülmény és adottság, amely az elõzõkön<br />
túlmenõen az alapmunka végrehajtását lényegesen befolyásolhatja.<br />
A mûszaki terv adatait (esetleg az ütemekre bontást) szemléltetõ (átnézeti) vázlatot csak<br />
akkor kell készíteni - lehetõleg a felmérési tanulmány vázlatának másolatán - ha a<br />
tanulmányhoz rendelkezésre álló munkarész nem lenne alkalmas a reális elbírálásra (pl. a<br />
pályázó más lehatárolást javasol az egyes technológiák határaként, vagy az önállóan szállítandó<br />
elszámolási egységekre, stb.).<br />
A munka végrehajtásához és a terv elbírálásához (más tervezetekkel való<br />
összehasonlításhoz) a fontosabb idõpontok megadása szükséges (adatszolgáltatási határidõk,<br />
elhatárolás ideje, terepmunka kezdete, tervezett befejezése, ütemenkénti és végteljesítési<br />
határidõk).<br />
Meg kell továbbá nevezni azokat a közbensõ határidõket, amelyek a folyamatos<br />
munkavégzés és határidõre való szállítás feltételeit biztosítják.<br />
Az Árajánlat-nak (árkalkulációnak) tartalmaznia kell mindazokat az adatokat, amelyek az<br />
összevetéshez szükségesek, a felmérendõ terület hektáronkénti vonatkozó egységár viszont<br />
már a szabadáras feltételek szerint fogalmazható meg.<br />
A digitális alaptérkép vállalkozásban történõ készítésekor a pályázatokat Bíráló Bizottság<br />
értékelése szerinti nyertes pályázóval az NKP KHT köt szerzõdést.<br />
10.3. A TÉRKÉPKÉSZÍTÉS VÉGREHAJTÁSÁRÓL<br />
10.3.1. Általános feladatok és lehetõségek<br />
A munka végrehajtása során - az esetleges kiegészítésekkel - jóváhagyott mûszaki terv<br />
és a vonatkozó szabványok és szakmai szabályzatok elõírásait kell figyelembe venni.<br />
145
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
A munkához szükséges alap-munkarészeket (nyilvántartási és talajosztályozási térkép-másolat,<br />
földköny-kivonat digitális változata, stb.) a földhivatallal való egyeztetés szerint kell átvenni és<br />
felhasználni.<br />
A térképkészítési folyamat a végrehajtás szakaszában igen összetett feladatsor,<br />
különösen, ha figyelembe vesszük azt, hogy annak keretében legalább négyféle adatgyûjtés<br />
eredményét kell adatbázisba szervezni. Ezek:<br />
- meglévõ (numerikus és digitális) alapadatok,<br />
- terepi adatnyerés eredményei,<br />
- fotogrammetriai adatgyûjtési eredmények,<br />
- térképdigitalizálási adatok.<br />
Mindez még tovább bonyolódik, ha az egyes módszereken belüli megoldási<br />
lehetõségeket is számba vesszük. Néhányat ezek közül megemlítünk.<br />
A.) Meglévõ (és felhasználható) adatok lehetnek:<br />
ˆ vízszintes és magassági alappontok adatai,<br />
ˆ a település- és fekvéshatárok digitális adatai (az MKH – Magyarország Közigazgatási<br />
Határadatbázisa - ból),<br />
ˆ megelõzõ térkép alapjául szolgáló mérési adatok,<br />
ˆ korábban készült numerikus és digitális adatállományok (nemegyszer az EOV elõtti<br />
vetületi rendszerben),<br />
ˆ a korábbi, nem numerikus munkák méretei, adatai,<br />
ˆ vetületi átszámítások adatai, állandói,<br />
ˆ korábbi digitalizálások eredményei,<br />
ˆ ingatlan-nyilvántartási adatok (tulajdoni lap és földkönyvi adatok),<br />
ˆ földminõsítési (mûvelés alatt álló területek minõségi osztályaira vonatkozó) adatok,<br />
stb.<br />
Mindezeket a munka megkezdése elõtt (alapozva a Felmérési tanulmány megállapításaira)<br />
be kell gyûjteni és meg kell határozni a felhasználás (bedolgozás) tényleges módját, lépéseit.<br />
Ezen adatok bedolgozása mindegyik fajta térképkészítéssel kapcsolatban felmerülõ<br />
feladat, még terepi újfelmérés esetén is van ilyen teendõnk.<br />
B.) A terepi felmérést az elhatárolás és az alappontsûrítés alapozza meg, továbbá támogatja<br />
az elektronikus adatrögzítõk megjelenése.<br />
A terepi felméréskor nemcsak az objektumok geometriai adatait kell gyûjtenünk és<br />
megfelelõen rögzítenünk, hanem az attribútumok egy jelentõs részét is.<br />
A méréseket végezhetjük<br />
• derékszögû koordináta-meghatározással ún. mérési vonalhálózatról,<br />
• poláris beméréssel (célszerûen mérõállomással) vagy<br />
• a mûholdas geodézia eredményeire, módszereire épülõ GPS-berendezésekkel.<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
146
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
Mielõtt azonban a méréshez fognánk, azonosítani kell az ábrázolandó objektumokat a<br />
terepen, és ki kell választani a bemérendõ töréspontokat<br />
Ez az elhatárolás feladatkörébe tartozó tevékenység, ami a legfontosabb része az új<br />
terepi adatnyerésnek. A természetben el nem határolt földrészlethatárok mérendõ<br />
töréspontjainak kijelölése az állampolgárok felszólításán kell alapuljon, de ez csak kis<br />
százalékban vezet eredményre. Ezért részben a korábbi munkarészek, részben az ingatlannyilvántartás<br />
adatai alapján, végsõ esetben a földhivatal írásbeli állásfoglalása szerint történik a<br />
megjelölés. Ezt követõen a mérést – az alappontokra támaszkodva – úgy kell elvégezni, hogy a<br />
szükséges és legmegbízhatóbb eredményt kapjuk. A mérési eredményeket úgy célszerû tárolni,<br />
hogy<br />
- egyrészt minél több információt tartalmazzon a tereprõl,<br />
- másrészt a leggyorsabban és tévedésmentesen,<br />
- ugyanakkor egyértelmûen rögzítsük a terepi állapotot.<br />
C.) Fotogrammetriai módszerként csak a digitális adatokat eredményezõ megoldások<br />
jöhetnek szóba, de ezek mûszerei és módszerei szintén meglehetõsen változatosak:<br />
- számítógéppel támogatott térkiértékelés<br />
- off-line (adathordozóra történõ) vagy<br />
- on-line (közvetelen) kiértékeléssel;<br />
- analitikus plotterrel, fotogrammetriai munkaállomással,<br />
- digitális ortofotogrammetriai megoldással<br />
gyûjthetünk elsõdleges adatot, közvetett módszerrel (azaz a felvétel közbeiktatásával).<br />
Mindenképpen tudomásul kell venni, hogy a fotogrammetriai módszerek jól megközelítik a<br />
terepi adatnyerés pontosságát, de kissé elmaradnak mögötte.<br />
Ugyanakkor hallatlanul nagy elõny emellett az, hogy a felvételkori állapotot (és nemcsak a<br />
DAT objektumaira, hanem a terepi valóság leképzõdött valamennyi egyedére, elemére)<br />
objektíven megõrzi, ami késõbb – a terepi méréseknél jobb körülmények között, hatékonyan és<br />
termelékenyebben kiértékelhetõ. Emellett a tónusos képi információ a vektoros térképpel<br />
együtt (háttéradatként) kezelhetõen a térképmû sokcélú kihasználását szolgálja. Különösen a<br />
színes digitális ortofotótérkép kedvelt a felhasználók körében.<br />
D.) A hagyományos (analóg) térképlapok tartalmának digitális átalakítása – másként<br />
digitalizálással történõ vektorizálása – történhet :<br />
⇒ asztali digitalizáló berendezéssel (pontonként, vagy a geometriai kapcsolatokat is<br />
rögzítve) vagy<br />
⇒ szkennelést követõ képernyõn végzett digitalizálás módszerével.<br />
Asztali digitalizáláskor az asztalon értelmezett merõleges (helyi) koordináta-rendszerben<br />
rögzíthetjük egy nagyítóval ellátott kurzor helyét. Amennyiben olyan pontokat is mérünk,<br />
amelyeknek az országos koordináta rendszerben (célszerûen EOV-ben) ismerjük az<br />
összrendezõit, ezekre támaszkodva egy síkbeli transzformációval megkaphatjuk valamennyi<br />
térképi pont országos koordinátáit.<br />
147
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
Szkennelés során a térképlap elektronikus letapogatásának eredménye elemi képpontok,<br />
ún. raszterpontok formájában rögzíthetõ, melyeket – mint tónuspontokat – a képernyõn arra<br />
alkalmas szoftverrel megjeleníthetünk. Amennyiben a raszter-képen szereplõ egyes pontok<br />
alapján a ponthalmaz az országos térképrendszerbe – elvileg torzulásmentesen – beilleszthetõ,<br />
a további pontok – tónusok alapján azonosítható – töréspontjai képernyõn azonosított és<br />
rögzített pontjainak koordinátája adja a vektortérkép alapját.<br />
A digitalizálás módszerét is szinte valamennyi technológia mellett alkalmazni kell, mert a<br />
mûvelt területeken belüli, ún. talajosztály-határok töréspontjait (mint kötelezõen ábrázolandó<br />
állami alapadatokat) a földminõsítési térképrõl ezzel a módszerrel kell átvenni az adatbázisba<br />
való tárolás céljából, de természetesen önálló adatnyerési módszerként is alkalmazható. Azt<br />
azonban tudomásul kell venni, hogy ennek eredménye (bár a leggyorsabban elõállítható, de) a<br />
legkevésbbé megbízható eljárás, mert az átalakítás mûveletei érthetõen tovább növelik a<br />
grafikus ábrázolásban rejlõ pontosságvesztést.<br />
Amennyiben mégis ezt a módszert kell alkalmazni, csak megfelelõ alapanyagról,<br />
eszközzel és módszerrel, továbbá bizonyos szabályokat szigorúan betartva várhatunk<br />
megfelelõ eredményt!<br />
10.3.2. A digitális térképkészítés fõbb munkaszakaszainak és feladatainak áttekintése<br />
Az elvégzendõ feladatok fontosabb állomásait a következõ ábrában megkíséreljük<br />
összefoglalni részben az adatnyerési módok, részben az idõbeni egymásra épülés jegyében.<br />
Természetesen mindent nem lehet egyetlen ábrában megfelelõen kifejezni, de az volt a célunk,<br />
hogy a különbségek mellett a kapcsolatokat is szemléltethessük, hiszen számos feladat van, ami<br />
azonos vagy hasonlóan végezhetõ, esetleg helyettesíthetõ a másik módszer egyes feladataival.<br />
A következõ pontokban az itt közölt folyamatábra alapján adunk rövid összefoglalót a<br />
végrehajtás tennivalóiról, elsõsorban a terepi (geodéziai) felmérési eljárás tennivalóinak<br />
részletesebb bemutatásával. (egyes munkafázisoknál még utalva a digitális térképkészítést<br />
megelõzõ bizonyos sajátosságokra is) Bizonyos esetekben röviden utalunk még a<br />
fotogrammetriai eljárásnál elõforduló speciális munkafázisokra.<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
148
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
Digitális térképkészítések fõbb munkaszakaszai<br />
Terepi (földi) felmérés<br />
Fotogrammetriai technológiák<br />
10.3.3. Az adatgyûjtéstõl a DAT A d állomány a t g y û létrehozásáig<br />
j t é s, elõkészítés +Repülési terv készítés<br />
A l a p p o n t s û r í t é s (esetleg vetületi átszámítások)<br />
Ugyan a létrehozás I.-IV. r. pontok keretében helyszínelése, a címben említett feladatsorról több + Illesztõpontok fejezet is készülhetne,<br />
kiválasztása,<br />
V.rendû de a és tananyag Felmérési terjedelmi alappontok korlátai kitûzése, miatt állandósítása, és a korábban meghatározása már említettekre építve elõrejelölése csak rövid<br />
összefoglalást E l h adunk a t á r a o folyamatról. l á s<br />
Település-és fekvéshatárok,<br />
Az adatgyûjtés forráshelyeirõl földrészlethatárok<br />
az alapadatokról említést tettünk. +elõrejelölése<br />
L é g i f e l v é t e l e k elkészítése<br />
Illesztõpont-m é r é s (terepi)<br />
Amennyiben R é s z l e fotogrammetriai t m ér é s módszert alkalmazunk, R é s z l a et felvételkészítés m i n õ s í t é s tervezése (tónusos) az elsõ<br />
feladatok Ortogonális, között poláris, végzendõ (kötött és szabad), el, mert GPS annak felülvizsgálata, Térkiértékelés a repülés „programozása”-ként, idõpontjának véglegesítése<br />
illetve<br />
és az ahhoz adatrögzítés történõ pontkódolással elõkészítés feladatai a szó szoros értelmében ortofoto digitalizálásához<br />
megalapozzák a felvételek<br />
Mérési alapján jegyzet, történõ jegyzõkönyv adatnyerés tömbrajz eredményességét, vezetése de éppúgy Mérési jegyzet/vázlat, meg is nehezíthetik tömbrajz Minõsítési azt (pl. ha lap, késõi<br />
repülés Koordináta-s miatt – netán z á árnyékos m í t á s idõben o k - a lombos felvételeken Fotogrammetriai nem képzõdnek p o n t s le û egyértelmûen<br />
r í t é s<br />
a térképezés módjának függvényében az objektumok töréspontjai).<br />
További illesztõpontok, F-pontok, részletpontok<br />
(a technológia függvényében)<br />
Esetleges magassági felmérés<br />
Az alappontsûrítés feladata az országos Fotogrammetriai I.-IV. rendû az V. rendû f e l d és o l a g felmérési o z á s<br />
alappontok helyszíni felkeresésének eredményére Számítógéppel alapozva a részletes Digitális felméréshez szükséges Digitális<br />
további alappontok meghatározását célozza. támogatott Ennek keretében (on-line ki kell / off választani line) azokat (ortogonális) a<br />
helyeket, ahol az új pontok meghatározása,<br />
térkiértékelés<br />
fennmaradása és felhasználhatósága kiértékelés képátalakítás<br />
azt indokolja,<br />
(képelem tr.)<br />
majd állandó módon meg is kell jelölni<br />
- modell-<br />
(kõvel, csappal, stb.).<br />
rajzállomány<br />
Ezután GPS-el,<br />
Vektorizálás<br />
(mûholdon<br />
alapuló térbeli meghatározás eszközével) - országos vagy mérõállomással koord. szerkesztés az ismert módszerekhez képernyõn (pl. és<br />
háromszögeléssel, hosszú- vagy rövidoldalú (on/off.line) sokszögeléssel, trilaterációval, szerkesztés vagy más<br />
pontkapcsolással) igazodó mérésekkel D meg o m kell b o határozni r z a t kiértékelés az EOV-ben és I. rendû ezek részletpontok (legalább) szintezése<br />
síkkoordinátáit, megfelelõen dokumentálva Utólagos mind részletminõsítés a méréseket, mind (kiegészítés) a számításokat. és dokumentálása<br />
Mérési vázlaton<br />
Térképezés, t é r k é p s z e r k e s z t é s<br />
Szükség lehet Munkák arra, bedolgozása, hogy a korábbi méretek vetületi felszerkesztése, rendszerekben rajzszerkesztõkkel meghatározott egyes<br />
pontoknak kiszámítsuk az D EOV-koordinátáit. i g i t al i z á l á s (feltételesen), Ezt a vetületi transzformációk átszámításokkal tehetjük meg,<br />
amennyiben átszámítási Helyrajzi együtthatók számozás, állnak objektum-a rendelkezésre z o n vagy o s í elegendõ t ó k megadása számú ún. közös pont<br />
fogja körül a bekapcsolandó T e r ü l e t pontokat. számítás és Elvégezhetõ vizsg., Területjegyzék az átszámítás összeállítás a DAT2 szabályzat M-1<br />
melléklete alapján DAT a TRAFO a d a programmal t b á z i s, adatcsereformátum is, mely az ország teljes elõállítása területét lefedõ közös<br />
pontok alapján (is)<br />
Z<br />
lehetõséget<br />
á r ó m u n<br />
biztosít<br />
k á k<br />
a számításra.<br />
Öszeállítás, összeolvasások, záróhelyszínelések, belsõ vizsgálat<br />
konzisztencia-vizsgálat (és javításai), minõsítés<br />
Állami á t v é t e l i v i z s g á l a t, majd a hibajavítás<br />
Komplex: földmérési, ingatlan-nyilvántartási és mezõgazdászi<br />
Analóg (szabványos) megjelenítés<br />
Állami átvétel, h i t e l e s í t é s, forgalomba adás<br />
zárójegyzõkönyv kiállítása ingatlan-nyilvántartás átalakítása<br />
közszemle, az új térképek forgalomba adása (régiek kivonása)<br />
62. ábra: A DAT készítés feladatai, technológiánként<br />
149
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
10.3.3.1. Elõkészítés<br />
A feladatokat alapvetõen befolyásolja, hogy az új térképet elsõsorban a meglévõ adatok<br />
átalakításával vagy új adatnyeréssel kell létrehozni. Teljesebb képet az utóbbi esetben<br />
kaphatunk, bár kétségtelenül kissé nehezebb átlátni a folyamatot, ha többféle forrást is számba<br />
kell venni.<br />
Az elõzõekben egyes elõkészítõ tevékenységekrõl (pl. adatgyûjtés, alappontsûrítés) már<br />
említést tettünk a 4. fejezetben, ezért jelenleg elsõsorban a további feladatokra, illetve az<br />
eltérések összefoglalására szorítkozunk.<br />
Fotogrammetriai módszer esetén arról is gondoskodni kell, hogy a készülõ felvételeken<br />
az alappontok egyértelmûen leképzõdjenek, mert segítségükkel lehet „beilleszteni” a<br />
felvételeket az országos rendszerbe. Illesztõpontként elsõsorban a meglévõ pontok<br />
szolgálhatnak, de szükséges lehet ezen felül is alappont. Ezek kitûzésénél kiemelt fontosságú<br />
az a szempont, hogy a pont felülrõl ne legyen takarásban a leképzõdés érdekében. (Bár meg<br />
kell említeni, hogy újabban az illesztõpontoknak csökkent a jelentõsége, mert a GPS-technika<br />
lehetõvé teszi a felvételi hely egyre korrektebb közvetlen meghatározását, amiáltal az illesztés<br />
helyett ellenõrzési szerep hárul az ismert koordinátájú pontokra.)<br />
Az illesztõpontként kiválasztott vagy kitûzött pontokat a leképzõdés érdekében<br />
mesterséges jellel kell ellátni. Ugyanígy az esetleges további pontok is elõrejelölhetõk, ha a<br />
meghatározásukat fotogrammetriai pontsûrítéssel tervezzük (V. rendû és felmérési alappontok,<br />
település- vagy fekvéshatár töréspontok, földrészlethatár-töréspontok vagy más egyéb<br />
pontok).<br />
10.3.3.2. Elhatárolás<br />
Elhatárolás alatt a felületszerû objektumok határának terepi azonosítását és szükség<br />
szerint egyértelmû megjelölését értjük. Ezt – mint említettük – két lépésben szokás elvégezni:<br />
1.) elõbb a település- és fekvéshatárokat, majd<br />
2.) a földrészletek határvonalát érintõen.<br />
A kétféle szakasz a „térbeli lépték” és a határok szerepébõl adódó jelleg miatt is<br />
megkülönböztetendõ. Ebbõl fakadóan a szabályok is (részben) különböznek a végrehajtásra<br />
vonatkozóan. Anélkül, hogy részletekbe bocsátkoznánk fontos kijelenteni, hogy az elhatárolás<br />
megalapozó jelentõségû a nagyméretarányú térképkészítés folyamatában!<br />
Terepi módszer esetében az egyértelmûen nem azonosítható töréspontokat (legalább<br />
fakaróval) meg kell jelölni.<br />
Fotogrammetriai módszernél ebben az idõszakban azt is elõ kell készíteni, hogy a<br />
határvonalakat a tulajdonosok tisztítsák meg a leképzõdés érdekében.<br />
10.3.3.2.1. Települések és fekvések elhatárolása<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
150
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
Az egyezetést a korábbi határvázlatok és határleírási jegyzõkönyvek, valamint a<br />
nyilvántartási térkép alapján kell lefolytatni elõbb irodában, majd a terepen is. Ellenõrizni kell<br />
a korábbi határjelek meglétét (szükség szerint azokat majd pótolni kell). Amennyiben azt<br />
találjuk, hogy a korábbi településhatárvonal egy szakaszát nem érdemes fenntartani, mert<br />
valamely tereptárgyat rendeltetésellenesen kettéosztana, vagy ha az önkormányzat távlati<br />
fejlesztési terve szerint a csatlakozó területeknek másféle szerepet szánnak, bizottsági<br />
határbejáráson felvett jegyzõkönyv alapján kezdeményezni kell a határváltozást, hogy az új<br />
térkép már az új állapotot tartalmazza. Egy községhatár vázlatát mutatja a következõ ábra.<br />
42. ábra: Településhatár vázlata<br />
Amennyiben határváltozásra kerül sor, a határjelek végleges megjelölését az illetékes<br />
hatóság döntése után, egyébként az elhatárolás végeztével el kell végezni. Az állandó módon<br />
való megjelölésre határkövet (esetleg határdombot) kell elhelyezni. Hosszú egyenes szakaszon<br />
is – legalább 500-750 m-enként. Ha a határ vonalas létesítményt metsz, mindkét partján<br />
állandósítani kell a határvonal pontját 15*15*60 cm méretû keresztvéséssel vagy furattal jelzett<br />
vasbeton kõvel. Nem kell állandósítani valamennyi pontot, ha sûrûn következnek (pl. ívben)<br />
vagy fennmaradásuk nem biztosított (vizenyõs, süppedõs területeken, vagy mûvelés alatt álló<br />
területeken). A határpontokat határszakaszonként (hármas- négyes határpontok között) 1-tõl<br />
kezdve az órajárásnak megfelelõen sorszámozni kell. A már számozott határpontszámokat egy<br />
késõbbi felmérésnél át kell venni.<br />
Belterület és a kiemelt külterület (zártkert) határvonalának azonosításánál az<br />
érvényben levõ hatósági (önkormányzati, földhivatali) határozat alapján kell eljárni. Az állandó<br />
módon (kõvel, kerítésoszloppal, épületsarokként) meg nem jelölt határtöréspontokat kõvel<br />
vagy vascsappal meg kell jelölni. Amennyiben valamely tereptárgy egy pontja tekintendõ<br />
töréspontnak, azt szolíd piros olajfesték-csíkkal kell megjelölni a pontosítás érdekében (pl.<br />
kerítésoszlop). Hosszú egyenes szakaszon 200 m-enként kell legalább határjelet elhelyezni.<br />
10.3.3.2.2. Földrészletek kialakítása és elhatárolása<br />
Földrészletek kialakításának elvei közterületen és nem közterületi földrészletek esetében<br />
151
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
Amint említettük: földrészletnek kell tekinteni a föld felszínének természetben<br />
összefüggõ, igazgatási és belterületi határokkal, közterület esetében elágazásokkal és<br />
keresztezõdésekkel meg nem szakított területét. Földrészletnek kell tekinteni továbbá a<br />
kialakított építési telket a tulajdoni és vagyonkezelési viszonyoktól függetlenül. Továbbá azt a<br />
területet, amelyen max. 20 db. eltérõ módon hasznosított (és a legkisebb területi mértéket elérõ<br />
vagy meghaladó nagyságú) önálló alrészletként kialakítandó részlet található. Amennyiben<br />
ennél több kerülne egy földrészletbe, azt egy alkalmas helyen meg kell osztani. Eszerint még a<br />
hosszan elnyúló utakat, vasutakat, csatornákat is több földrészletként kell kialakítani<br />
településhatárnál, fekvéshatárnál, a keresztezõdéseknél, utcanév-változásoknál és egyéb<br />
alkalmas helyen szétvágva. Mindez a földrészletek „kezelhetõ egységként” történõ kialakítását<br />
szolgálja.<br />
A földrészletek kialakítása során elsõsorban a korábbi nyilvántartásokkal való<br />
összhangot kell figyelembe venni mind új felmérés, mind térképhelyesbítés esetén.<br />
A közterület fogalmába az utak, a dûlõutak, a vasutak, közcélú vízfelületek, a parkok, az<br />
utcák, a terek és más hasonló, közcélokat közvetlenül szolgáló, létesítmények elhelyezését<br />
biztosító, rendeletben forgalomképtelennek és elidegeníthetetlennek nyilvánított földrészletek<br />
tartoznak. A közterület megjelölése nevével (pl. Kossuth) és jellegével (pl. tér) történik (vagyis<br />
Kossuth tér).<br />
A vonalas létesítmények (vasút, út, folyó, csatorna stb.) határát a település és a belterület<br />
határánál le kell zárni, és külön belterületi és külterületi földrészletet kell kialakítani.<br />
Az egymást keresztezõ - nem kisajátított - vonalas létesítmény földrészleteket a<br />
következõk szerint kell kialakítani:<br />
– szintbeli keresztezés esetén az alacsonyabb rendû vonalas létesítményt a magasabb rendû<br />
vonalas létesítmény határánál le kell zárni, és a folytatását külön földrészletként kell<br />
kialakítani (43. ábra),<br />
– többszintû keresztezés esetében a föld felszínén haladó vonalas létesítményt egy<br />
földrészletként, a többit pedig megszakítva, külön-külön földrészletként kell kialakítani.<br />
A vonalas létesítmények sorrendisége szintbeli keresztezõdések esetén:<br />
– közforgalmú vasút (vagy egyéb, épített vágányú pálya, pl. HÉV),<br />
– út,<br />
– gazdasági vagy iparvasút,<br />
– árok, csatorna.<br />
Ezen belül az utak sorrendisége:<br />
– autópálya,<br />
– autóút,<br />
– elsõrendû fõút,<br />
– másodrendû fõút,<br />
– kiépített mellékút,<br />
– talajút.<br />
A földrészlet-kialakításnál belterületen a leírtakon túlmenõen utak esetében:<br />
– elsõdleges szempont: az út, utcanév változásánál a földrészlet határt is le kell zárni;<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
152
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
– keresztezõdésnél a szélesebb utca magasabb rendû a keskenyebbnél;<br />
– egyenlõ szélesség esetén a burkolt területû utca magasabb rendû a burkolatlannál;<br />
– egyenlõ burkolat esetén a hosszabb utca a magasabb rendû a rövidebb utcánál (43-44.<br />
ábra)<br />
A külterületi mellékutakból és dûlõutakból kialakított földrészletek hossza lehetõleg ne<br />
haladja meg az 1-1,5 kilométert.<br />
A vasúti pálya és a vasútállomás területét külön-külön földrészletként kell kialakítani. A<br />
vasútállomás határvonalát a bejárati jelzõk vonalában, illetve a vágány tengelyére merõlegesen<br />
kell megállapítani.<br />
A folyók, tavak partvonala közti terület (meder), és a mederben lévõ sziget külön<br />
földrészletet képez, azonos tulajdonviszonyok esetén is.<br />
A vizek medrében lévõ védõmûvek (móló) és jelentõsebb mûtárgyak (duzzasztógát),<br />
továbbá az árvédelmi töltés önálló földrészletek.<br />
A csatornák, mesterséges tavak és árkok (kivéve a szegélyárkokat és a nem<br />
vízlevezetést szolgáló árkot) külsõ határvonalai közötti területsávot egyetlen földrészletnek<br />
kell tekinteni függetlenül attól, hogy ezen belül a térképen a mederszélét vagy töltést ábrázolni<br />
kell-e.<br />
A temetõt, közparkot, játszóteret, vásárteret a közúttól elkülönítve, önálló<br />
földrészletként kell kialakítani.<br />
Ha egy közterületet tartalmazó földrészletrõl több mint 20 pince nyílik, abból a területbõl<br />
több földrészletet kell kialakítani.<br />
A nem közterületi földrészletek száma lényegesen több a közterületieknél, ezért is fordul<br />
elõ többféle eset.<br />
Egymás mellett fekvõ, azonos jogállású belterületi földrészleteket (házhelyeket) csak az<br />
építésügyi hatóság jóváhagyásával szabad összevonni.<br />
Egy építési telket, és a telken lévõ több lakóházat egyetlen földrészletnek kell tekinteni,<br />
ha a tulajdonos és a vagyonkezelõ az egész telekre és az épület(ek)re nézve<br />
azonos (pl. lakásszövetkezet, társasház közösség). Egy építési telket akkor is egy<br />
földrészletnek kell tekinteni, ha a rajta lévõ épület(ek) tulajdonjoga nem azonos az építési telek<br />
tulajdonjogával. Az épület eltérõ tulajdonjogának nyilvántartására a megállapodáson alapuló<br />
használati jog ad lehetõséget.<br />
Külön földrészletet kell kialakítani akkor, ha az épület - az általa elfoglalt területtel<br />
együtt -más tulajdonban van, illetve más a vagyonkezelõje mint a befoglaló területnek. Ilyen<br />
esetek pl.:<br />
a) önkormányzati lakótelepi park területén lévõ óvoda, vagy egyéb intézmény;<br />
b) lakótelepi telken lévõ szövetkezeti lakóház, társasház stb.<br />
A kialakítandó földrészlet szükség esetén úszótelek is lehet. Úszóteleknek azt a<br />
földrészletet nevezzük, melynek egész kerületét egy másik, közterületi földrészlet határol, tehát<br />
mintegy úszik annak területében.<br />
Az elõzõekben vázolt földrészlet kialakítást csak a telekalakítási szabályok és az<br />
elsõfokú építésügyi hatóság jóváhagyásával lehet végrehajtani.<br />
153
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
Külön-külön földrészletként kell kialakítani a mezõ- vagy erdõgazdasági mûvelés alatt<br />
lévõ területen lévõ majort, üzemi központ területét, lakó- és gazdasági épületeket udvarukkal<br />
együtt (tanya).<br />
A saját használatú utak közül önálló földrészletként kell kialakítani az erdõgazdasági<br />
nagyüzemek állandó jellegû útjait, és a 3 m-nél szélesebb tanyai bejáró utakat.<br />
A magántulajdonban lévõ csatornák, mesterséges tavak és árkok (kivéve a nem<br />
vízlevezetést szolgáló árkot) külsõ határvonalai közötti területét egyetlen földrészletnek kell<br />
tekintetni függetlenül attól, hogy ezen belül a térképen a meder szélét vagy töltést ábrázolni<br />
kell-e.<br />
10.3.3.2.3. A földrészletek elhatárolása<br />
A földrészletek szabatos elhatárolásán a következõ elemekbõl álló munkaszakaszt kell<br />
érteni:<br />
• a földrészlethatár töréspontjainak azonosítása, vagy jogi helyzetének kitûzése;<br />
• a határ töréspontjainak helyszíni megjelölése (kõ, csap, festés), pontszámozás;<br />
• elhatárolási vázlat készítése;<br />
• tulajdonosi állapotok jegyzõkönyvi rögzítése;<br />
• vitás esetekben a jogi állapot kitûzésével egyidejûleg a helyszíni állapot (kerítés)<br />
bemérése.<br />
A felmérés megkezdése elõtt – újfelméréskor – a felmérõ szerv hirdetményi felhívás<br />
útján (a helyi önkormányzat közremûködésével) köteles felszólítani az ingatlanok<br />
tulajdonosait, vagyonkezelõit (a továbbiakban: tulajdonost), hogy a tulajdonukban,<br />
használatukban vagy kezelésükben (a továbbiakban: tulajdonukban) levõ földrészletek<br />
határának állandó módon (kerítéssel, fallal, egyéb jellel) meg nem jelölt töréspontjait (legalább<br />
5x5 cm keresztmetszetû, 30 cm hosszú cövekkel vagy leásott fakaróval) jelöljék meg.<br />
Külterületen a tulajdonos nevét és lakcímét is fel kell írni a karóra, vagy a karó mellé<br />
helyezett táblára.<br />
Ha a két szomszédos tulajdonos egyetértésben, közös karóval jelölte meg a határ<br />
töréspontjait, akkor a mérés során ezt kell figyelembe venni.<br />
Ha a két szomszédos tulajdonos által elhelyezett két jel nem azonos, vagy nem<br />
állapítható meg egyértelmûen, vagy az ingatlanok határpontjainak megjelölése (kikarózás) nem<br />
történt meg, akkor figyelmeztetni kell a tulajdonosokat mulasztásuk pótlására. Ismételt<br />
mulasztás esetén a természetbeni állapotot kell bemérni és térképezni.<br />
A földrészletek kialakításának eredményét Földrészlet-elhatárolási vázlaton (45. ábra)<br />
kell szemléltetni. Városok esetében a vázlatot az önkormányzattal jóvá kell hagyatni. Az<br />
elhatárolási vázlat - birtokhatárok esetében - a részletmérés alapja.<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
154
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
45. ábra: Földrészlet-elhatárolási vázlat<br />
Megjegyzés: A földrészletek töréspontjainak megjelölését (kõ, csap, szög, facövek vagy<br />
festés valamely építményen) a vázlaton szerepeltetni kell. A földrészlethatárok (koordinátával<br />
rendelkezõ) töréspontjai számozni is kell). Az elhatárolási vázlatot a végrehajtó dolgozón<br />
kívül a felülvizsgálónak is alá kell írnia.<br />
Az erdõgazdasági nagyüzemek, bánya- és ipari üzemek, szövetkezeti majorok, vasutak,<br />
csatornák határait a vagyonkezelõ vagy használó cégnek, illetve a használónak a természetben<br />
megjelölni, vagy más egyértelmû módon (pl. a töréspontok koordinátáival) kell megadni.<br />
Amennyiben a megadott adatok a természetbeni használattal nem egyeznek meg, akkor<br />
figyelmeztetni kell a vagyonkezelõt, vagy használót az eltérésre. Ha az eltéréseket a<br />
vagyonkezelõ vagy a használó nem módosítja, akkor a természetbeni állapotot kell bemérni és<br />
térképezni.<br />
A különleges rendeltetésû ingatlanoknál a földrészlethatár megállapításához a kezelõ<br />
szervek közremûködését kell kérni. (A MÁV és a HM stb. határköveinek állandósítása mindig<br />
az illetékes MÁV ill. HM stb. illetékes szerv feladata.)<br />
A felmérési munka megkezdése elõtt a földhivatalnak írásban kell a település<br />
önkormányzatának a figyelmét felhívni arra, hogy az esetleg függõben lévõ vagy tervezett<br />
határozatokat, melyek a földrészletek kialakítását befolyásolhatják, legkésõbb a felmérés<br />
elkezdéséig hozza meg.<br />
10.3.3.2.4. A mûvelési ágak megállapítása, elhatárolása és az alrészletek kialakítása<br />
A mûvelési ágak megállapításának, elhatárolásának és ezen alapulva, az alrészletek<br />
kialakításának szabályait a mindenkor érvényes ingatlan-nyilvántartási jogszabály tartalmazza.<br />
155
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
Összefoglalásul: a mûvelés alatti területek a következõk: szántó, kert, rét, legelõ, szõlõ,<br />
gyümölcsös, nádas, erdõ, és újabban a halastó és a fásított terület is.<br />
Egy földrészleten belül a különbözõ mûvelési ágak területét (vagy mûvelés alól kivett<br />
területeket) alrészletekként kell kialakítani, amennyiben 400 m 2 (erdõ esetén 1500 m 2 )<br />
nagyságot eléri vagy meghaladja.<br />
Az alrészlet határát egy egyenes szakaszokból álló, önmagába visszatérõ vonallal<br />
(határral) kell az alaptérképen ábrázolni.<br />
Az alrészleteket az alább leírtak figyelembevételével kell kialakítani.<br />
a) Belterületi alrészletek<br />
− Az 1 ha területet el nem érõ földrészletet "mûvelés alól kivett" minõsítésû (kivéve a<br />
következõ pontban leírt esetet). Nem közterületi földrészlet esetében "épület és udvar" vagy<br />
"beépítetlen terület" lehet.<br />
− A külterületbõl, különleges külterületbõl belterületbe csatolt földrészletek megtartják eddigi<br />
mûvelési águkat, míg ezzel ellentétes helyi önkormányzati, vagy földhivatali határozat nem<br />
születik.<br />
− Az 1 ha-t meghaladó területû földrészleten, ha azon üzemszerû mezõgazdasági mûvelés<br />
folyik, a tényleges mûvelési ágat kell feltüntetni és a szabványt elérõ területeket<br />
alrészletként kell nyilvántartani.<br />
b) Külterületi alrészletek<br />
− Azt a földrészletet, amelynek a területe a 800 m 2 -t nem haladja meg, és rajta állandó jellegû<br />
lakóépület van, mûvelés alól kivett területként kell kialakítani.<br />
− Egy mezõgazdaságilag mûvelt földrészleten lévõ, egyéb rendeltetésû épület a terület<br />
mûvelési ágát nem változtatja meg, az épületet a környezõ megmûvelt területhez kell<br />
kapcsolni.<br />
− Ha egy földrészleten útnak használt terület is van, melyet nemcsak a tulajdonos, hanem más<br />
személyek is rendszeresen, közlekedés céljára használnak, önálló alrészletként kell<br />
kialakítani (saját út), akkor is, ha területe nem haladja meg a 400 m 2 -t.<br />
− Ha egy földrészleten lévõ mûvelési ág területe nem haladja meg a 400 m 2 -t, de az a<br />
szomszédos földrészlet(ek)en folytatódik, le kell határolni, de a területet a földrészleten<br />
belüli szomszédos mûvelési ág alrészletéhez kell kapcsolni.<br />
Az alrészletek jelölésére az ABC kisbetûit használjuk úgy, hogy az „a” betûn kívül csak<br />
az egyjegyû mássalhangzók használhatók fel. A megjelölésnél ügyelni kell arra, hogy a<br />
földrészletek helyrajzi számozásának irányát kövessük.<br />
Meg kell majd írni a mûvelési ágak megnevezését (vagy rövidítését) és a mûvelés alól<br />
kivett területek használatának pontos megnevezését, ezért azt is nagy gonddal meg kell<br />
állapítani a terepen.<br />
10.3.3.3. Légifényképezõ repülésrõl<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
156
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
A felvételek készítése érdekében (fotogrammetriai módszer esetén) a repülést lehetõleg<br />
lombtalan idõszakban kell végrehajtani olyan körülmények között, ami a részletek minél<br />
teljesebbkörû leképzõdését biztosítja. A felvétel készülhet (fekete-fehér, színes, infra, stb.)<br />
filmanyagra fotográfiai vagy elektronikus képrögzítéssel. Utóbbi elõnyösebb volna, de ez a<br />
„nagyméretarányú” térképkészítésekhez Magyarországon jelenleg még nem használt módszer<br />
(A megfelelõ felbontású digitális kamerák ma még költségesek.)<br />
A felvételezést követõen elõhívott képanyag alapján lehet véglegesen dönteni arról, hogy<br />
az elõrejelölt (de koordinátával még nem rendelkezõ) pontok közül melyeket kell geodéziai<br />
módszerrel meghatározni (illesztõpont meghatározás) annak érdekében, hogy – ezekre is<br />
támaszkodva – a fotogrammetriai pontsûrítést el lehessen végezni.<br />
Napjainkban kezd tért hódítani a digitális képrögzítés a mérõképek területén is, ami<br />
jelentõs pontosságnövekedést ígér a fotogrammetriai technológiák alkalmazása során is.<br />
10.3.3.4. A részletmérés<br />
Részletmérés keretében:<br />
• elõbb azonosítani kell az ábrázolandó objektumokat,<br />
• majd el kell végezni a méréseket és eredményeik rögzítését (beleértve az összetartozó<br />
attribútumokat is), illetve<br />
• további attribútumokat kell rögzíteni (pl. utcanév, házszám, a tereptárgyak anyaga,<br />
stb.).<br />
10.3.4. Részletmérés és dokumentálása<br />
10.3.4.1. A részletmérés elvei, szabályai<br />
Mivel a mérési mód kiválasztásának a rendûség, az azonosíthatóság és a pontok<br />
fontossági jellege az alapja, ezért gondos tervezést igényel. Nem csak azt kell eldöntenünk,<br />
hogy az ábrázolandó objektumoknak mely alakjelzõ pontjait kell bemérnünk, de azt is, hogy<br />
azt milyen rendû ismert pontokról mérjük.<br />
A birtokhatárok bemérésénél törekedjünk arra, hogy lehetõleg alappontokról mérjük<br />
õket. A közterületi telekszélességeket (mezsgyefõket) a beméréstõl függetlenül össze kell<br />
mérni (ez a frontmérés).<br />
Nem kell minden mérési vonalpontnak alappontnak lennie, csak a koordinátáját kell<br />
tudni, és azonosíthatónak kell lennie. Fontos azonban, hogy minden részletpontot csak a vele<br />
azonos vagy magasabb rendû pontról szabad csak bemérni!<br />
A tereptárgyak bemérésénél törekedjünk arra, hogy csak annyi pontot mérjünk amennyi<br />
az egyértelmû megszerkesztéshez, a térképezéshez szükséges. Egy egyenesen lévõ pontok<br />
közül csak a két végpontot mérjük be, a többi pontot pedig az egyenesen végzett<br />
hosszméréssel határozzuk meg.<br />
157
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
Épületek és más szabályos tereptárgyaknál is csak a fõ töréspontokat mérjük be polárisan<br />
vagy derékszögû méréssel, továbbá állapítsuk meg ezekhez a pontokhoz képest az építmény<br />
méreteit hogy az megszerkeszthetõ legyen.<br />
Mérni kell minden 12 m 2 -nél nagyobb alapterületû, állandó jellegû (kõbõl, téglából,<br />
betonból, vasból, vályogtéglából készült) épületet, építményt, valamint az 5 m 2 –nél nagyobb<br />
területû épület-tartozékokat. Amennyiben az épület fából készült és az alapja kõ, tégla vagy<br />
beton, szintén mérendõ. 12 m 2 -nél kisebb építmények közül csak a jelentõsebbeket (amelyeket<br />
a vonatkozó szabályzat elõír) kell mérni, középpontjával.<br />
Az épületeknek a külsõ falsík és a terepszint metszésvonalát (vetületét) kell<br />
meghatározni. Belterületen 20, külterületen 40 cm-nél kisebb be- és kiugrásokat nem kell<br />
figyelembe venni.<br />
Az épületek falsíkjai majdnem mindig merõlegesek egymásra. Ezért elég, ha csak az<br />
épület fõ falsíkját (leghosszabb oldalát) mérjük be. Ha az épületen kisebb kiugrások vannak,<br />
akkor azokat csak az épületre mérjük rá. Az épületeket mérjük körül, ne csak két oldalát,<br />
hanem mindegyiket. Ezekbõl kiderül, ha valamelyik oldal nem merõleges. Ferde, tört vonalú<br />
épületnél legalább három pontját mérjük be (46. ábra). Nem látható, de bemérendõ pontot a<br />
falsík kihosszabbításában kijelölt segédponttal tudjuk bemérni. Ilyenkor ne felejtsük el<br />
megmérni a segédpont és a sarokpont távolságát. Épületeket mindig csak egy mérési vonalról<br />
mérjük be, kivétel ez alól a saroképület, melyeket mindkét utcán lévõ mérési vonalról<br />
bemérünk.<br />
c.)<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
158
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
46. ábra: Az épületbemérések különleges esetei<br />
A mérési vonalat keretezõ vonalak, útburkolat vagy járdaszegély, valamint egyéb<br />
vonalak metszõdését olvassuk le a mérési vonalon.<br />
A mérést mindig ellenõrzéssel végezzük. Az ellenõrzést szolgálja az épületek<br />
körbemérése is. Az épületeket is össze kell mérni egymással.<br />
10.3.4.2. Az ortogonális részletmérés végrehajtása és eredményeinek dokumentálása<br />
A részletes ortogonális felmérés végrehajtásához –mint említettük – 4-5 fõ szükséges.<br />
Ezért egyre kevesebbet alkalmazzák, de nem nélkülözhetõ a részletpontok beméréséhez ez a<br />
módszer sem. Végrehajtásáról már írtunk a 8. fejezetben.<br />
Az utóbbi idõben elõtérbe került a szabad mérési vonal alkalmazása. Ezt olyan helyen<br />
alkalmazhatjuk, ahol a két alappontot összekötõ egyenes rossz mérõpályát adna vagy nem<br />
volna közvetlen összelátás az adott pontok között (pl. bokros területeken). Ekkor, ha a mérési<br />
vonalat áthelyezzük a közelben fekvõ, jól mérhetõ pályára, kényelmesebben elvégezhetjük a<br />
mérést. A jól kiválasztott mérési vonal kezdõ és végpontját jelöljük meg a mérés idejére, és az<br />
új mérési vonalra, a környezet bemérésén kívül még mérjük be a két (esetleg több) adott<br />
pontot is. Az adott pontok bemérését feltétlenül ellenõrzéssel végezzük.<br />
A részletmérés eredményét általában nem elégséges számokkal és más karakterekkel<br />
rögzíteni (pl. mérési jegyzõkönyvben vagy fájlban), hanem analóg formában is fel kell jegyezni<br />
a mért pontok közötti kapcsolatokat, melyek leírják az objektumot. Ez pontvázlaton, mérési<br />
jegyzeten, tömbrajzon vagy mérési vázlaton történhet. Jól használhatók erre a célra az ún. Pen<br />
Computer-ek, vagy táblák (Board), melyeken az alfanumerikus adatokon kívül a rajzi<br />
jellemzõk is egyszerûen rögzíthetõk.<br />
A derékszögû koordinátamérés során rögzítendõ adatokat a 48. ábra mutatja:<br />
48. ábra: Az ortogonális részletmérés és adatainak rögzítése<br />
A mérési eredményeket mérési jegyzeten rögzítjük. Ezt régebben manuálénak nevezték,<br />
ma is általánosan használjuk ezt a kifejezést. A mérési jegyzetet szabadkézzel rajzoljuk.<br />
Alakhelyesen felrajzoljuk a bemérendõ tereptárgyakat, a mérési vonalakat. A mérési vonalra<br />
ráírjuk az abszcissza méreteket arra az oldalra, melyekre az ordináta esik, felírjuk az ordináta<br />
159
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
vonalra a méreteket, jJelöljük a merõlegességet. A jelöléseknél általában azokat a szabályokat<br />
és jelöléseket használjuk, amit a mérési vázlatnál fogunk használni. Nagyon fontos, hogy a<br />
manuálé jól áttekinthetõ legyen, egyértelmûen jelöljük, hogy a méretek mire vonatkoznak.<br />
49. ábra: Szabad mérési vonalról történõ bemérés<br />
Ezen tüntetjük fel az egyéb adatokat, felírásokat is. A sûrûbb részekrõl készítsünk külön<br />
kinagyításokat, részletrajzokat.<br />
A terepen készített mérési jegyzetbõl az irodában mérési vázlatot, vagy tömbrajzot<br />
szerkeszthetünk.<br />
A mérési vázlat a készítendõ térkép méretarányának megfelelõ méretarányban készül.<br />
Ha a felmért területen viszonylag kevés részlet van, akkor a térképlap negyed részének<br />
megfelelõen készíthetõ, kétszer akkora méretarányban. Tehát ugyanakkora lapon, de az csak a<br />
térképlap negyed részének megfelelõ területet tartalmazza. Ahogy sûrûsödik a terület aszerint<br />
tovább kell a nagyítást növelni, azaz pl. ismét 4 részre osztás után alakul ki a mérési vázlat<br />
méretaránya, illetve az ábrázolt terület nagysága. Falusias belterületen pl. ha 1:2000 ma.<br />
térképet készítünk, a mérési vázlat 1:1000 méretarányban készülhet és 4 db mérési vázlatnyi<br />
terület tartalma fog egy térképlapra kerülni. 1:500 ma mérési vázlat esetén 16 db lap adja ki a<br />
térképszelvény területét. A mérési vázlat északi irányban tájolva készül. Szerepe az, hogy<br />
egyértelmûen tartalmazza a mérési eredményeket és a terepen gyûjtött egyéb adatokat.<br />
Lehetõvé teszi, hogy megõrizzük a mérési eredményeket hosszabb távra. Ellenõrzést biztosít,<br />
hogy a mérésben ne maradjanak durva hibák. A mérési vázlatra már szerkesztéssel rakjuk fel a<br />
pontokat. A szerkesztéshez régebben léptéket, vagy jó minõségû celluloid vonalzót használtak.<br />
(Újabban készülhet rajzszerkesztõvel is, de ennek létjogosultságát egyesek vitatják, mert ilyen<br />
esetben már nem segíti a térképezést, legfeljebb utólag dokumentálja a mérés módját és õrzi<br />
meg a méreteket. Ebben az esetben azonban már másolási hibák is elõfordulhatnak.) A<br />
szerkesztést mûszaki rajzlapon végezték és esetleg késõbb átmásolták tussal, vagy jó minõségû<br />
tollal pausz (átlátszó) papírra.<br />
A tömbrajzot hasonlóan készítjük el, de ezt általában városok felmérésekor készítjük.<br />
Egy-egy lapra egy-egy építési tömb adatai kerülnek. A tömbrajz méretaránya általában<br />
M=1:500, sûrûbb beépítés esetén M=1:250 mértarányban szerkesztjük. A tömbrajz nem északi<br />
tájolással készül, ezért ezekre mindig fel kell rajzolni az északi irányt is.<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
160
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
A mérési vázlaton és a tömbrajzon is azonos módon végezzük el a szerkesztést.<br />
Koordináták alapján vagy a felszerkesztett alappontokhoz képest (mérési vonalhálózat alapján)<br />
rakjuk fel a részletpontokat.<br />
A mérési eredményeket a mérési jegyzetbõl szerkesztjük fel. A mérési vonalra felrakjuk<br />
az abszcissza méreteket, megjelöljük, majd ezekre merõlegesen felrakjuk az ordináta értékeket<br />
is. A mérési vonalat eredményvonallal rajzoljuk ki (pont - hosszú szaggatott), az ordinátákat<br />
rövid szaggatott vonallal. A mérés kezdetét egy kis görbe nyíllal jelöljük, hogy a mérés milyen<br />
irányba indul, az ordináta vonalhoz kitesszük a merõleges jelet d a pont abszcissza méretét az<br />
ordináta vonal elé írjuk arra az oldalra, amelyikre az ordináta vonal esik. A szám után, vagy<br />
elõtt, attól függõen, hogy melyik irányban halad tovább a mérés, kitesszük a folyamatos mérés<br />
jelét, egy kis vonalkát ( - ).<br />
A mérési vonalban fekvõ kisalappont méretét aláhúzzuk és ezzel emeljük ki. A<br />
kisalappont számát is megírjuk, a pontot egy körrel jelöljük. A végponthoz tartozó méretet<br />
gömbölyû zárójelbe tesszük, ez jelenti a végméretet.<br />
Ha a végméret után is végeztünk mérést, akkor a gömbölyû zárójel után is kitesszük a<br />
folyamatos méret jelét, a kis vonalkát. A kihosszabbításban lévõ abszcisszákat és ordinátákat<br />
ugyanúgy rakjuk fel és írjuk meg, mint a többit. Az utolsó kihosszabbítás abszcissza értékét<br />
szögletes zárójelbe tesszük és ezután a kihosszabbított mérési vonalra egy kettõs, visszafelé<br />
mutató nyilat teszünk, jelezve azt, hogy mindkét alappont melyik irányban van. Ha az<br />
abszcissza értékek olyan sûrûn vannak, akkor azokat egymás fölé írjuk, mindig a legkisebbet a<br />
mérési vonalhoz közelebb, és így sorba egy kis eltolással.<br />
A mérési vonalat metszõ vonal abszcisszáját ugyanúgy megírjuk, mint a többit, de eléje<br />
egy dõlt keresztet teszünk. A mérési vázlaton összekötjük az épületeket, utakat és az<br />
összetartozó pontokat. Beírjuk azokat a szöveges adatokat is, melyeket a területen<br />
gyûjtöttünk: utcanév, házszám, emeletszám, gazdasági épület stb.<br />
Napjainkban az ortogonális bemérés adatainak dokumentálására az egyre inkább<br />
elterjedõ "PEN számítógépet" (tollat és helyzet-érzékeny képernyõt használó hordozható<br />
számítógépet) használják, de rögzíthetõk az adatok mérési jegyzeten (manuálén) vagy mérési<br />
vázlaton, esetleg felmérési tömbönként szerkesztett tömbrajzon.<br />
10.3.4.3. Poláris részletmérés és dokumentálásának sajátosságai<br />
Poláris koordináta mérés esetén a tájékozó irányokat és minden egyes részletpontra<br />
rögzített irányt, távolságot (melyekbõl a pont két vízszintes koordinátája és a pont magassága<br />
egyes esetekben már a terepen is számítható), a mûszer adattárolójába (digitális mérési<br />
jegyzõkönyv) vagy korábbi megoldás szerint hagyományos jegyzõkönyvbe rögzítjük, minden<br />
esetben a pont számának és jellegének (újabban: kódjának) megadásával.<br />
Külpontos méréskor vagy ún, „szabad álláspontról való meghatározás esetén célszerû a<br />
mérési helyzetet egy grafikus ábrában felvázolni a számításokhoz.<br />
Napjaink legelterjedtebb felmérési eszközei az elektronikus tahiméterek vagy más néven<br />
mérõállomások. Ezek irány-, és távolságmérésre egyszerre alkalmasak, és beépített számítási<br />
programjaik segítségével hibaszûrést, elõfeldolgozást is végezhetünk. A poláris vagy<br />
161
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
ortogonális részletméréssel meghatározott pontjainkat elektronikusan tárolhatjuk, majd irodai<br />
feldolgozáskor a feldolgozó programba tölthetjük az adatokat.<br />
Egyes mûszerek képesek távolságot mérni közönséges fal/sík felületre is. Ez különleges<br />
elõnyt jelent hozzá nem férhetõ távolságok esetén, azonban jelentõsen csökkenti a mérhetõ<br />
távolságot: több tízméteres, esetleg a néhány százméteres távolság mérésére lehet alkalmazni.<br />
Ezek a mûszerek képesek az irányzáshoz viszonyított 20-30 o alatti felületrõl is távolságot<br />
mérni.<br />
Az elektronikus tahiméterek lehetõvé teszik az alappontsûrítés és részletmérés<br />
összekapcsolását pl. a felmérendõ területen sokszögvonalat vezetünk, majd a sokszögvonal<br />
pontjairól (mint felmérési alappontokról) végezzük a poláris bemérést. Esetleg szabad<br />
álláspontként (belsõ irányok és távolságok alapján) határoztuk meg az álláspontot, amelyrõl<br />
már a részletpontok tucatjait bemértük, majd számíthatjuk.<br />
A mûszerek programjai képesek az álláspont koordinátáinak meghatározására. A régebbi<br />
változatok megkövetelték, hogy minden ismert pontra mérjünk irányt és távolságot is. Ebben<br />
az esetben az álláspont helyi koordináta rendszerét kell transzformálnunk az adott pontok<br />
országos koordináta rendszerébe. A mai megoldások már az álláspont koordinátáit egypontos<br />
kiegyenlítéssel számítják.<br />
A szabad álláspont létesítésének az az elõnye, hogy az álláspontot ott vehetjük fel, ahol<br />
az a további meghatározás szempontjából a legkedvezõbb.<br />
A szabad álláspont létrehozásakor két szempontra kell figyelnünk. Az egyik a pont<br />
koordinátáit olyan pontossággal határozzuk meg, hogy az megfeleljen az alappont<br />
követelményeinek, másrészt a bemért részletpontok is megfelelõ pontossággal<br />
meghatározhatók legyenek. A szabad álláspont meghatározása csak belsõ álláspontról mért<br />
irányokkal és távolságokkal történik.<br />
10.3.4.4. Részletmérés GPS berendezéssel<br />
A részletmérésben a GPS felhasználására az utóbbi idõben került sor. Elõnye, hogy a<br />
pontokat viszonylag rövid mérési idõvel meg tudjuk határozni. A részletmérésnél nem<br />
szükséges, hogy a részletpont összelátszon valamelyik alapponttal, viszont szükséges, hogy a<br />
meghatározásnál szabad égboltra kilátást kell biztosítani. Ezért beépített területeken az<br />
alkalmazás lehetõsége általában kisebb, mert az épületek és egyéb akadályok gátolják a mérést.<br />
Alkalmazni elsõsorban külsõ, nyílt terepen lehet.<br />
A méréseket viszonylag nagyobb távolságból, akár több km-rõl is el tudjuk végezni.<br />
A meghatározáshoz valamilyen kinematikus GPS mérési módszert használunk (ekkor az<br />
egyik vevõ valamelyik ismert (a referencia) ponton áll és folyamatosan mûködik). A másik<br />
vevõ sorba felkeresi az egyes részletpontokat és ott rövid idejû mérést végez.<br />
A kinematikus mérések többféleképpen is megoldhatók. Ezek közül az egyik gyakran<br />
alkalmazott megoldás a fél-kinematikus módszer. Az álló vevõt felállítjuk a referencia ponton,<br />
majd a mozgó vevõvel valamelyik módon elvégezzük az inicializálást. Ezután felkeressük a<br />
mérendõ pontokat úgy, hogy a közlekedés alatt ne legyen jelvesztés. Ez leggyakrabban a<br />
vevõantenna gyalogos szállításával történik. Szállítás közben is legalább 4 mûhold jele<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
162
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
folyamatosan vehetõ legyen. A mérendõ részletpontokon megállunk és néhány epochát<br />
veszünk. Ennek ideje kevesebb, mint 1 perc. A vétel alatt meg kell adni a pontszámot, jellegét<br />
és az antenna magasságot. A részletponton állva vigyázni kell, hogy az antenna ne mozogjon,<br />
ezért erre a rövid idõre célszerû az antennarudat kitámasztani. A módszer elnevezése stop and<br />
go magyarosításából származik. Az antennát célszerû 1,5-2 m hosszú rúdra helyezni és mérés<br />
közben nem szabad változtatni az antenna-magasságot.<br />
A részletpontok ellenõrzésére végezhetjük a mérést úgy is, hogy két referencia pontot<br />
létesítünk, de más módok is vannak az ellenõrzés végrehajtására. Így ellenõrzést jelent, ha<br />
menet közben ismert pontokat is felkeresünk, vagy a mérést ismert ponton fejezzük be. Az<br />
utolsó ponton célszerû néhány perces statikus mérést végezni. Ez a fél-kinematikus módszer<br />
felmérési kisalappontok meghatározására alkalmas. Elsõsorban kis területen való<br />
részletpontok bemérését teszi lehetõvé. Alkalmas nyílt területen terepfelmérés végrehajtására.<br />
Ezzel a módszerrel 2-3 cm-es pontosságot érhetünk el, mintegy 1 km-es távolságban.<br />
A folyamatos kinematikus mérés geodéziai szempontból csak egyes vonalak folyamatos<br />
felvételére alkalmas, amire gyakorlatban csak ritkán kerül sor. Alkalmazási területe elsõsorban<br />
a közlekedésben van, egyes jármûvek helyzetének folyamatos észlelésére.<br />
Összefoglalva a részletmérés: az elhatárolásra alapozva, a vonatkozó szabályzat szerinti<br />
térképi tartalom (a fentieken túl egyéb épületek, építmények, közlekedési, vízügyi<br />
létesítmények, stb.) valamennyi részletpontja bemérésének rögzítése.<br />
- derékszögû (ortogonális) módszerrel (kitûzõrúdak, mérõszalag, derékszögû<br />
szögprizma segítségével) vagy<br />
- poláris (tahimetrikus) módszerrel (pl. mérõállomásokkal), illetve<br />
- GPS berendezéssel történhet.<br />
A bemérés eredményét:<br />
- Mérési jegyzetben („manuálé”),<br />
- Mérési vázlaton (térképi szelvény 4-8-16-od része, szerkesztéssel),<br />
- Tömbrajzon (ugyancsak többnyire utólag szerkesztik, tömbhatárok szerint,<br />
„közelítõ” méretarányú, mert csak vonalzóval) vagy<br />
- Pontvázlaton és jegyzõkönyvben rögzítik.<br />
10.3.4.5. A magassági részletmérésrõl<br />
A magassági részletmérés módszerei a hossz- és keresztszelvény szintezés, illetve a<br />
területszintezés. Mindkét módszer jellemzõje, hogy vonalszintezéssel megállapítjuk a mûszer<br />
irányvonalsíkjának a magasságát, az ún. mûszerhorizont magasságot, majd egy-egy állásponton<br />
a szelvényezés, ill. terület geometriájának megfelelõen, további pontok magasságait mérjük.<br />
Manapság azonban egyre gyakoribb a mérõállomással végzett magasság-meghatározás (a<br />
tahimetria korszerûbb megoldásaként).<br />
A földmérési alaptérképen a domborzatrajzot szintvonalakkal vagy kótált pontokkal,<br />
illetve a két megoldás vegyes alkalmazásával ábrázoljuk (51. ábra). Meghatározott domborzati<br />
elemeket jelkulccsal jelölünk.<br />
163
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
51. ábra: Domborzatábrázolás szintvonallal és kótált pontokkal<br />
Szintvonalas ábrázolást elsõsorban olyan területen alkalmaznak, ahol a természetes<br />
terepfelszín az uralkodó. Kótált pontokkal túlnyomórészt mesterséges burkolattal borított vagy<br />
sûrûn beépített területeken ábrázolják a magassági viszonyokat.<br />
Szintvonalas ábrázoláskor 1:1000 és 1:2000 méretarány esetén az alapszintköz 1 m,<br />
1:4000 ma. esetén síkvidéken vagy enyhén buckás terepen 1 m; domb- és hegyvidéken 2, 2,5<br />
illetve 5 m.<br />
Kótált pontok esetén 1:1000 ma-ban hektáronként 5-7,<br />
1:2000 ma-ban 2-3 pont mérendõ.<br />
Jelkulcsi jellel pl. a tereplépcsõ, terasz, horpadás, suvadás, vízmosás, dolina, omladék,<br />
sziklafal, töltés, bevágás, stb. kerül kifejezésre.<br />
Magassági ábrázolást földi és sztereofotogrammetriai eljárással szokás végezni, a<br />
magassági alapponthálózatra támaszkodva, de kézenfekvõ az ortofotogrammetria alkalmazása<br />
is.<br />
Tahimetrikus magassági felmérés során a vízszintes alappontoknak is meghatározzák a<br />
magasságát és azokról mérik a jellemzõ részletpontok magasságkülönbségeit. Szintvonalas<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
164
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
ábrázoláshoz ekkor úgy juthatunk, hogy az egyenletes lejtésû szakaszok végpontjainak<br />
meghatározzuk a magasságát. Ezek a pontok alkotják a terep ún. idomvázát, amelyre<br />
támaszkodva (a szintvonalak mindig merõlegesek az idomvonalakra) interpolálással<br />
kiszerkeszthetõk a kerek szintvonalértékû helyek, melyeket összekötve megkapjuk a<br />
szintvonalakat.<br />
52. ábra: Domborzati idomváz és pontjai<br />
Az alapszintvonalakon kívül minden negyedik vagy ötödik az ún. fõszintvonal, amelyet<br />
vastagabb vonallal rajzolnak ki. Ha a terep eléggé tagolt ahhoz, hogy az alapszintközzel ki<br />
lehessen fejezni, felezõ vagy negyedelõ szintvonalakat is alkalmaznak.<br />
53. ábra: Az idomváz és a szintvonalak kapcsolata<br />
10.3.4.6. Részletpontok koordinátáinak számítása<br />
A részletpontok koordinátáinak számítását az ismert képleteket felhasználó (és a<br />
hibahatárokat is figyelõ) önálló (Pl. GeoProfi, Hálózat, GeoCalc, stb.) vagy a térkép-<br />
(rajz)szerkesztõ szoftverekkel lehet elvégezni. A számítások dokumentálása külsõ szoftverek<br />
esetében kötelezõ, a rajzszerkesztõk esetén a Mûszaki tervben foglaltak szerint lehet<br />
szükséges.<br />
165
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
10.3.4.7. A részletminõsítésrõl<br />
Fotogrammetriai módszer esetén a részletminõsítés a részletmérést helyettesítõ feladat.<br />
Ezt azonban csak azon pontok esetében lehet elmondani, amelyek egyértelmûen leképzõdtek a<br />
felvételen. Ezeknél ugyanis elégséges csupán a terepi és a képi megfelelõ azonosítása (pl. a kép<br />
nagyításán történõ bekarikázással), mert az így kiválasztott tónuspont helye egyenlõnek<br />
tekinthetõ az országos rendszerbe beillesztett felvételrõl megállapítható koordinátákkal<br />
(amennyiben a pont a terepfelszínen volt azonosítható). A terep feletti pontok esetében ez nem<br />
pontosan igaz, de ha megállapítjuk a tereptárgy kérdéses pontjának magasságát, abból és a<br />
felvételi hely koordinátáiból a végleges hely összrendezõi számíthatók. Digitális<br />
nagyméretarányú fotogrammetriai technológia esetén kizárólag tónusos részletminõsítést<br />
érdemes végezni (korábban a grafikus térkiértékelések alapján ún. vonalas minõsítést is<br />
alkalmaztak).<br />
A részletminõsítés eredménye (megfelelõ szabályok szerint) rögzíthetõ a tónusos<br />
fotónagyításon (mint Minõsítési lapon), de a méreteket célszerû külön mérési jegyzetre felírni<br />
vagy (a szükséges kapcsolatokkal együtt) fájlba rögzíteni.<br />
Amennyiben magassági felmérésre kerülne sor, azt elsõrendû részletpontokra<br />
vonatkozóan szintezéssel kell meghatározni. Terepi felmérés keretében a további részletpontok<br />
mérhetõk tahimetrálással (pl. mérõállomással), de akár GPS-szel is. Települések felmérésénél<br />
nem célszerû rácshálózat sarokpontjait meghatározni magassági értelemben, inkább az<br />
idomvonalak jellemzõ pontjainak helyét és magasságát kell rögzíteni, ezen túl azokat a<br />
pontokat, amelyek az elõírások szerint kótált pontként határozandók meg (ugyanis a többi<br />
pontot sok esetben csak a szintvonalrajz megtervezéséhez használjuk, mintegy „információközvetítõként”).<br />
10.3.4.8. Fotogrammetriai pontsûrítés<br />
Abban az esetben, ha légifelvétel alapján készítjük a térképet általában szükség van ún.<br />
fotogrammetriai pontsûrítésre. Ennek célja az, hogy – támaszkodva a geodéziai<br />
módszerekkel meghatározott és a felvételen egyértelmûen leképzõdött illesztõpontokra – a<br />
felvételekkel lefedett területekre egységes (homogén) meghatározást biztosítson a kiválasztott<br />
(meghatározandó, pl. további illesztõ- vagy felmérési alap-esetleg részlet-)pontokra. Ez azáltal<br />
tehetõ meg, hogy mérik az „egyesített” és az országos térképi rendszerbe illesztett” területre<br />
esõ új pontok felvételbeli helyzetét (képkoordináták és parallaxisok, illetve ún.<br />
modellkoordinátáját) és egy térbeli transzformációval számítják azok országos összrendezõit<br />
az EOV-ben. A pontsûrítés módszere térbeli légiháromszögelés vagy (elsõsorban a<br />
részletpontokra vonatkozóan) modellen belüli pontsûrítés elvén alapul. A számításokat<br />
különféle kiegyenlítéssel teszik megbízhatóbbá.<br />
A fotogrammetriai feldolgozás a kiértékelésnek megfelelõ mûvelet, melynek keretében<br />
a részletpontoknak országos koordinátát állítunk elõ.<br />
A korábbi (tér-)fotogrammetriai mûszerek is alkalmassá tehetõk digitális adatnyerésre,<br />
amennyiben a modellkoordinátákat, illetve a képkoordinátákat és a hozzájuk tartozó<br />
parallaxisokat rögzítjük (célszerûen a méréssel egyidõben, automatikusan). A rögzítés<br />
történhet közvetítõ adathordozóra (off-line módszer) vagy azonnal számítógépbe továbbítással<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
166
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
(on-line módszer), amelynél egy rajzszerkesztõben vizuálisan követhetjük is a munkát, sõt, a<br />
további szerkesztések is elvégezhetõk, akár a kiértékelés folyamán.<br />
Az analitikus plotterek kifejezetten a digitális adatnyerés támogatására szolgálnak. A<br />
fotogrammetriai munkaállomásokon a digitális képanyag tájékozása és a geodéziai<br />
rendszerbe illesztése is egzaktan elvégezhetõ, így a felvételben rejlõ információk nem<br />
szenvednek torzulást.<br />
10.3.4.9. Digitális ortofotó elõállítása és részletkiértékelése<br />
Digitális ortofototérkép készülhet:<br />
⇒ analóg ortofotó szkennelésével (nem ajánlott),<br />
⇒ az eredeti fotográfiai kép szkennelésével vagy<br />
⇒ eredetileg is elektronikus „kép” alapján.<br />
Mint írtuk, a harmadik módszer jelenleg még nem elérhetõ, az elsõ viszont nem<br />
megfelelõen pontos, mert magán viseli az analóg képátalakítás esetleges hibáit is.<br />
A képanyag (megfelelõ geometriai és színfelbontású) szkennelését követõen az<br />
ortogonális képelem-transzformáció eredményeként a raszterpontok (pixelek) úgy kerülnek<br />
áthelyezésre, hogy azáltal kiküszöbölik a terep magassági viszonyaiból és a felvételkészítés<br />
centrális vetítésbõl adódó torzulásait. Tehát minden terepfelszíni pont a végleges helyére kerül.<br />
Azaz, ha ennek koordinátáit (pl. képernyõn történõ digitalizálással) rögzítjük, az a<br />
rajzállományban a végleges összrendezõivel képviseli a térképi pontot. A terepfelszínbõl<br />
kiemelkedõ (kivételesen besüllyedõ) pontok leképzõdése számítással javítható, ha<br />
rendelkezésre áll a pont terep feletti magassága. A képelem-transzformációhoz szükség van a<br />
terepfelszín folytonos(-nak vehetõ) felületének magasságaira, amely:<br />
ˆ térkiértékeléssel,<br />
ˆ geodéziai mérésekkel vagy<br />
ˆ magassági (felület-)modellbõl (adatbankból)<br />
egyaránt nyerhetõ.<br />
Az utóbbi két esetben elég csupán egy-egy kép, amelybõl a lefedett terep digitális<br />
ortofototérképe elõállítható.<br />
Külterületek ortofototérképeként kb. 10-15 cm, belterületek esetében 3-5-8 cm terepi<br />
felbontással kell készülniük az ortofotóknak, ha nagyméretarányú célokat kielégítõ<br />
adatnyerésre szánjuk. Amennyiben csupán a háttérinformáció-forrás szerepét tölti be, 30, ill. 15<br />
cm felbontású képanyag ajánlható, de jó tájékoztatást adhat ennél nagyobb pixelméretû (sõt<br />
esetleg a transzformáció nélküli) raszterkép is. Tudni kell azonban, hogy bár az ortofoto<br />
elõállítási költsége fajlagosan alacsony, de a felbontással négyzetesen nõ a képanyag<br />
mennyisége, tagoltabb felületi információt igényel, több illesztési (mozaikolási) feladatot jelent<br />
és természetesen megnõ az ára is.<br />
A vektorizálás mûvelete azonos a képernyõ-digitalizálással. Automatikus vektorizálást<br />
a térkép síkrajzi tartalmára vonatkozóan a DAT szabályzat nem enged meg.<br />
167
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
10.3.4.10. Domborzatkiértékelés és utólagos minõsítés<br />
Domdorzatkiértékelés térmodell alapján lehetséges: rácsháló sarokpontjainak<br />
magassága rögzítésével, vagy a térmodell alapján az idomvonalak jellemzõ pontjainak 3<br />
dimenziós mérésére támaszkodva, esetleg a szintvonal pontjainak megfelelõ sûrûségben<br />
történõ automatikus regisztrálásával. Az elsõ két esetben is levezethetõ a szintvonal<br />
megrajzolásához szükséges (adott magasságú) pontok rendezett halmaza.<br />
Utólagos részletminõsítés önálló feladatként szinte sohasem képzelhetõ el (legalábbis<br />
nem ajánlott), de kiegészítõ minõsítésre és kiegészítõ mérésre, továbbá ellenõrzõ mérésre<br />
mindig szükség van. Ennek eredményét ugyancsak megfelelõen rögzíteni, dokumentálni kell.<br />
10.3.4.11. Térképezés, térképszerkesztés<br />
A térképezés digitális térkép esetén jól végiggondolandó rajzszerkesztéssé váló feladat.<br />
Végrehajtásánál figyelemmel kell lenni az alkalmazott szerkesztõ programrendszer<br />
tulajdonságaira, lehetõségeire és arra, hogy miként fogjuk az adatbázist – és az alapján az<br />
adatcsere-formátumot – elõállítani. Ugyanis jelenleg olyan térképszerkesztõ nem létezik,<br />
amelyik a DAT szerinti objektumokat a szerkesztés közben létre tudná hozni és egyidejûleg az<br />
adatbázisba is helyezné (bár vannak erre fejlesztések folyamatban, de egyelõre legfeljebb a<br />
meglévõ rajzállomány kiegészítõ javításainak elvégzésére használatos). Ez valószínûleg így a<br />
természetes, mert más a célja a térképszerkesztésnek és más az adatállomány kezelésének.<br />
Jelenleg még úgy tûnik, hogy lassítaná a munkát az on-line adatbázis-építés.<br />
• Általánosan elterjedt az ITR, az AutoCad és a Microstation rajz (térkép)szerkesztõ.<br />
• Ezek többé-kevésbé meghatározzák a választható rétegek számát és az objektumkezelés<br />
adott korlátait. Mindegyiknél törekednek azonban a módosított 21/1995 FM<br />
rendelet szerint egységesített rétegek használatára, de típusonként másféleképpen.<br />
• Mindegyik típushoz készültek konveretek (némelyikhez többféle is: pl. ITR-DAT,<br />
MS-DAT, AutoCAD-DAT).<br />
• Általában a 21/1995 FM. sz. (ill. a 98/2002 FVM) rendelettel bevezetett pontkódokat<br />
használják fel, némi bõvítéssel.<br />
• A felületek képzésénél – általában, de nem kizárólagosan - a területszámításhoz is<br />
alkalmazott algoritmust használják.<br />
• A vonalszerû objektumok több szoftverben létrehozhatók több szakaszból is (sõt<br />
egyesek többfajta attribútumot is képesek tárolni, kezelni).<br />
• Objektum-azonosítóként általában kiaknázzák a természetes azonosítók<br />
alkalmazásának elõnyeit, azaz ha valamit már térképi szöveges objektumként meg<br />
kell írni, legyen ez elég azonosítóként. Amennyiben ez nem egyértelmû, kiegészítõ<br />
közvetítõül magát az objektumféleség kódját használják.<br />
A térképezés (térképszerkesztés) sorrendjét (bár sokféleképpen el lehet képzelni) a<br />
következõképpen célszerû kialakítani:<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
168
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
• A meglévõ digitális rajzállományok pontkódolása után a rétegbe szervezést<br />
(egységesítést) célszerû külön-külön elvégezni. Az esetleg csatlakozó állományokat<br />
együtt (egymás mögött) szemlélve az esetleges ellentmondások kiszûrendõk.<br />
• A numerikus (korábbi) munkák önálló digitális állományba való megszerkesztése.<br />
• A településhatár koordináta- vagy digitális állománya betöltendõ, de hasznos lenne<br />
megkülönböztetni (pl. elõször más rétegben összekötni) a mérésbõl származó és a<br />
digitalizálásból eredõ adatokat (utóbbiak ugyanis gyakran változtatásra szorulnak).<br />
• Amennyiben fotogrammetriai adatnyerést alkalmazunk, azt elõbb önálló állományban<br />
célszerû megszerkeszteni.<br />
• Ugyancsak önálló állományban célszerû az esetleges kiegészítõ digitalizálást végezni,<br />
lényegében a térképszerkesztés elveinek a betartásával, az objektum-képzési szabályok<br />
betartásával.<br />
• Betöltendõk az alappontok számaikkal, DAT szerinti jelkulcsaikkal.<br />
• Amennyiben terepi méréseket is végeztünk, azok beszerkesztése.<br />
• Az egységesített digitális rajzállományok betöltése (együtt szemlélést követõen!).<br />
• Jogerõs további változások betöltése, megszerkesztése.<br />
• Az objektum-azonosítók teljességének ellenõrzése, kiegészítõ elhelyezése.<br />
• Teljesség, majd konzisztencia-vizsgálat (pl. „csak” területszámítással) és a hiányosságok<br />
kiküszöbölése.<br />
Ismételt konzisztencia-vizsgálat igazolhatja a térképszerkesztés helyességét és<br />
megalapozhatja az adatbázisba helyezést.<br />
10.3.5. Helyrajzi számozás és egyéb megírások<br />
10.3.5.1. A helyrajzi számozás elve<br />
A földrészleteket - az egyértelmû azonosítás érdekében - megszámozzuk. A helyrajzi<br />
szám biztosítja a kapcsolatot a térkép és a különbözõ nyilvántartások között. A helyrajzi<br />
számozást közigazgatási egységenként (településenként) végezzük. Az egyértelmû<br />
azonosításhoz szükséges, hogy egy közigazgatási egységben nem lehet két azonos helyrajzi<br />
szám.<br />
A helyrajzi számozást – településen belül – fekvésenként külön végezzük. Jelenleg (amint<br />
már említettük) háromféle fekvést különböztetünk meg:<br />
Külterület a község külsõ területe, mely elsõsorban mezõ- és erdõgazdasági mûvelésre<br />
szolgál. A belterület, mely lakóépületekkel beépített része a községnek.<br />
Ezenkívül megkülönböztetünk még egy fekvési egységet a különleges külterületet<br />
(közismerten, a zártkertet). Ebbe a csoportba tartoznak a kiskertek, vegyes kultúrájú területek<br />
és egyes üdülõövezetek is.<br />
169
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
A különbözõ fekvések határvonalát a helyi építési hatóságok határozzák meg és ezt a<br />
rendezési tervben szabályozzák. Egy városon belül több össze nem függõ belterület és<br />
különleges rendeltetésû külterület is lehet.<br />
A helyrajzi számozás során ezekben a fekvési egységek helyrajzi számozási egységeket is<br />
jelentenek.<br />
A külterületek helyrajzi számozását az ún. külterületi táblák (vagyis a vonalas<br />
létesítmények által közbezárt területek - és ilyennek kell tekinteni a belterületeket és a<br />
zárkerteket is) ún. „nullás” helyrajzi számokkal való számozásával végezzük. Ez azt jelenteti,<br />
hogy minden külterületi helyrajzi szám elõtt egy 0 jegy van. A 01 számot a belterület<br />
(központi) egésze kapja. A belterület után számoztuk végig a külterületi ún. „táblákat” (a<br />
település-vagy fekvéshatárok, illetve közterületek által határolt területeket). Az egyes<br />
külterületi földrészleteket a fõbb utak által határolt táblákon belül, a táblaszám ún.<br />
alátöréseivel számozzuk.<br />
Ezután a belterületi földrészleteket számozzák meg, sorban, folyamatosan. A számozás a<br />
belterület középpontjánál kezdõdik és halad folyamatosan. Ha több belterület van, akkor a<br />
következõ belterület helyrajzi számozását az elõzõ folytatásaként végezzük, csak kihagyunk<br />
legalább ötven számot és az azt követõ 101-tõl folytatjuk.<br />
A belterületek helyrajzi számozása után a különleges külterületeket számozzuk végig.<br />
Ezeket neveztük korábban zártkerteknek. Ezek helyrajzi számozása is ugyanúgy történik, mint<br />
a belterületeké.<br />
10.3.5.1.1. A külterületi földrészletek helyrajzi számozása<br />
Minden külterületi táblát (vagy földrészletet) 0-val kezdõdõ sorszámmal jelölünk. A<br />
külterületi földrészletek jelentõs része vonalas létesítménnyel (út, árok, stb.) határolt tábla,<br />
ezért a külterületi helyrajzi számokat táblaszámoknak is nevezik.<br />
A külterületi földrészleteket/táblákat fekvésük sorrendjében kell „nullás” számokkal<br />
ellátni. Ugyanekkor a belterület(ek), (és a korábbiakban megkülönböztetett: ) zártkert(ek) -<br />
mint helyrajzi számozási egységek a külterületi táblákhoz hasonlóan - ugyancsak egy-egy<br />
nullás számot kapnak. A központi belterület táblaszáma 01, a további számozás lehetõleg<br />
kövesse a régi számozás irányát (54. ábra).<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
170
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
54. ábra: Táblaszámozás a település területén<br />
Az egyéni tulajdonban lévõ földrészleteket az õket magukban foglaló táblák nullás<br />
számának alátöréseivel kell jelölni.<br />
10.3.5.1.2. Belterületi földrészletek helyrajzi számozása<br />
A belterületben lévõ földrészleteket - lehetõleg a régi helyrajzi számozás irányát követve<br />
- fekvésük sorrendjében 1-gyel kezdve (ez többnyire valamely központi földrészlet)<br />
folytatólagos egész számmal kell jelölni.<br />
Ha az igazgatási egységen belül kettõ, vagy több belterületi egység van, akkor a<br />
központi belterület után azokat<br />
• nullás számuk sorrendjében,<br />
• az elõzõ belterületben felhasznált legmagasabb helyrajzi számot követõ 101-gyel<br />
kezdve, de legalább 50 szám kihagyásával kell helyrajzi számozni.<br />
A megyei jogú városok helyrajzi számozását kerületenként - mint helyrajzi számozási<br />
egységenként - kell elvégezni. Az I. kerületben 1-gyel, a többi kerületben a megyei<br />
földhivatalok által meghatározott (általában 500) számtartalék kihagyása utáni 1001-gyel kell<br />
kerületenként a helyrajzi számozást kezdeni.<br />
Belterületekben gyakran elõfordul, hogy közös udvarokban, külön tulajdonban álló<br />
épületek vannak. Ezek külön földrészletek lévén, külön helyrajzi számot kell kapjanak.<br />
10.3.5.1.3. Volt "zártkerti" (különleges külterületi) földrészletek helyrajzi számozása<br />
A zártkerti földrészletek helyrajzi számozása a belterületekéhez hasonló módon történik:<br />
171
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
• a felhasznált legnagyobb belterületi helyrajzi számot követõ 101-gyel kell kezdeni a<br />
számozást, de legalább 50 szám kihagyásával;<br />
• ha több zártkert van, akkor nullás számaik sorrendjében, az elõzõ zártkertben<br />
felhasznált legnagyobb helyrajzi számot követõ 101-gyel kezdve, legalább 50 szám<br />
kihagyásával kell az egyes zártkerti egységeket helyrajzi számozni.<br />
A földmérési alaptérkép tartalmában bekövetkezõ változások (területosztás,<br />
kisajátítások, ki- és becsatolások stb.) a legtöbb esetben a helyrajzi számok változásával is<br />
járnak. Ezekrõl a késõbbiekben tanulunk.<br />
10.3.5.1.4. Az alrészletek és jelölése<br />
A földrészleteken belül még külön jelöljük az egyes alrészleteket is. Az egyes<br />
alrészleteken - a földrészleten belül fekvõ különbözõ mûvelési ágakat értjük. A mûvelési<br />
ágakat csak akkor jelöljük, ha annak területe eléri a minimális területi értéket. Az alrészleteket<br />
az abc kisbetûivel jelöljük. A magánhangzók közül csak azt a betût használjuk, a<br />
mássalhangzók közül pedig csak az egyjegyûeket.<br />
A földrészletek kialakításánál a belterület határvonalánál az átmenõ utakat is lezárjuk és<br />
külön helyrajzi számmal jelöljük. Utcák keresztezésekor a keskenyebbeket lezárjuk le.<br />
Új térképek készítésekor a földrészletek helyrajzi számát csak indokolt esetben szabad<br />
megváltoztatni.<br />
10.3.5.1.5. Egyéb megírások a térképen<br />
Amint említettük, a térképeken nemcsak az alappontok végleges számát, a helyrajzi<br />
számot, vagy a mûvelési ágat és az alrészletek betûjelét 2 kell megírni, de pl. az utak, utcák<br />
neveit és rendeltetését, vasutat (külön a pályatest és az állomás területe), házszámokat,<br />
külterületen a dûlõneveket, de a mûvelés alól kivett területek pontos nevét vagy rövidítését is.<br />
Ezen kívül a térképszelvény kereten kívüli tájékoztató jellegû feliratai is fontosak (méretarány,<br />
vetületi rendszer, magassági alapszint, szelvényszám és a csatlakozó szelvények száma,<br />
valamint az elõállításra vonatkozó pontosító szövegek). Ezekre a vonatkozó szabályzatok (pl.<br />
F.7 jelû) térképmellékletei mutatnak mintát.<br />
Ugyanezekben szabályozzák, mely vonalakat kell folyamatos, melyeket pontozott (rövid<br />
szaggatott) vagy egyéb mintázatú vonallal vagy vastagítással (pl. vasúti pályatest) kirajzolni.<br />
A domborzati tartalom és jelkulcs, valamint a relatív magasságok megírását is<br />
tartalmazzák a szabályozások.<br />
Az attribútum-adatok további elhelyezése és bizonyos elõkészítõ munkálatok (pl.<br />
közterületi földrészletek és területszámítási listák, stb. elkészítése) után el kell végezni az<br />
adatbázisba helyezést. Az attribútumoknak azt a csoportját, amit eltérõ formátumban áll<br />
2 Az alrészletek betûjelei: a,b,c,d,f, g,h,j,k,l m,n,p,r,s, t,q,v,w,z lehetnek.<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
172
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
rendelkezésre (pl. Excel táblában, stb.) be kell olvasni és felül kell vizsgálni az adatbázis<br />
teljességét.<br />
10.3.6. Területszámítás, területjegyzék<br />
A területszámítás a digitális térképi állományban tárolt részletpont-koordináták alapján,<br />
numerikusan történik, 5 tizedesre, általában jól automatizált eljárással. A területszámítás célja<br />
kettõs:<br />
- egyrészt a felületszerû objektumok területének meghatározása,<br />
- másrészt az adatállomány „egyszerûsített” belsõ konzisztenciájának elõzetes<br />
ellenõrzéseként értelmezhetõ.<br />
Ugyanis, ha a területszámítás nem fut le, vagy nem minden alakzatra, akkor az szerkesztési<br />
vagy megírási hibára utal, amit mindenekelõtt ki kell javítani.<br />
Napjainkban a számítások egyidejûleg elvégezhetõk mind a teljes területre (a<br />
kontúrpontok koordinátáiból), mind az egyes földrészletekre, illetve azokon belül az<br />
alrészletekre és a talajfoltokra. A számítás végeredménye m 2 -re kerekített formában is elõáll és<br />
itt történik meg a nagyobb területre való ráállás (ugyan néhány m 2 -re, de) úgy, hogy a kisebb<br />
egységek kerekített területeit összeadva a pontosan a nagyobb terület kerekített területeit<br />
kapjuk.<br />
A területszámítás végeredményeként születõ Területjegyzék a teljes felmérési munka<br />
fontos végterméke. Az alkalmazott technológiától függetlenül a területjegyzéknek az alábbi<br />
követelményeknek kell megfelelnie.<br />
1. A területjegyzéket településenként, azon belül fekvésenként kell elkészíteni.<br />
2. A területjegyzéknek teljesnek kell lennie: minden földrészletet a helyrajzi számok<br />
sorrendjében, azon belül az alrészleteket tartalmaznia kell.<br />
3. A területeket egész m 2 egységben kell feltüntetni.<br />
4. A mûvelési ágak, épületek jelzése, megnevezése szakszerû kell legyen.<br />
5. A területjegyzék bizonylat. Ebbõl fakadóan:<br />
- a területjegyzékben javítani nem szabad, az esetleges változásokat területjegyzékfüggelékben<br />
kell kezelni;<br />
- a területjegyzék adatai között nem szabad sort kihagyni, a lap alján esetlegesen<br />
üresen maradt sorokat ki kell húzni.<br />
A bizonylati jelleget a gépi úton elõállított területjegyzéknek is biztosítania kell.<br />
Amennyiben a térképkészítés alatt (pl. a záróhelyszínelés következtében) valamely<br />
földrészlet/alrészlet adatai megváltoztak, Területjegyzék-függeléket kell felfektetni és abban<br />
tételesen kell kimutatni a változás elõtti, majd a változás utáni állapotot.<br />
173
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
Ezt követõen elkészítendõ a területeltérési lista, illetve a korábbi területekkel való<br />
összevetés és az eltérések elemzése, szükség szerint a terepi ellenõrzés és javítás, valamint<br />
ismételt konzisztencia-vizsgálat.<br />
10.3.7. Az adatbázis elõállítása<br />
A térképi adatbázis elõállítása a gondosan megszerkesztett digitális rajzállományban<br />
elhelyezett információkból hozható létre. Ezt a konverterek oldják meg. Természetes azonban,<br />
hogy az egyes térképszerkesztõkhöz készült konverterek némileg más-más elõkészítést<br />
igényelnek. Ez elsõsorban az objektum-azonosítók megadásában tér el, de számos egyéb vonás<br />
is megkülönbözteti õket. (Ezek sajátosságairól és alkalmazásának szabályairól az évközi<br />
gyakorlatokhoz kiadott segédletek alapján tudhatunk meg többet.)<br />
Közös azonban az, hogy egy adatbázis-kezelõben elõbb definiálják a DAT adattáblákat,<br />
majd a jól elõkészített rajzállományból kiolvassák és elhelyezik az egyes mezõ-értékeket.<br />
Bizonyos esetben ezek javíthatók, vagy kiegészíthetõk. Ezután ellenõrzések történnek (a DAT<br />
szabályzat-mellékletben leírt szabályok betartására vonatkozóan), és ha megfelelõ az adatbázis,<br />
elkészíthetõ a DAT adatcsere-formátum.<br />
A DAT adatcsere-formátum egy alfanumerikus karaktereket tartalmazó fájl, amelybe az<br />
adattáblák rekordjainak tartalma kerül kiírásra, meghatározott sorrendben, mezõ-elválasztó<br />
karakterek (*) közé illeszkedõen.<br />
Valahányszor módosítunk az adatállományban, azt az adatcsere-formátumban is<br />
konzisztensen javítani kell (utóbbi legtöbbször ismételt konvertálással történik).<br />
10.3.7.1. Zárómunkálatok és készítendõ munkarészek<br />
A zárómunkálatok körébe a munkarészek összeállítása, a megfelelõ (elõírás szerinti)<br />
munkarészek tartalmának összeolvasása, irodai és terepi felülvizsgálat (utóbbit hívják<br />
záróhelyszínelésnek) elvégzése és a talált eltérések bemérések javítása, valamint a<br />
konzisztencia ismételt felülvizsgálata tartozik.<br />
A javítások után ki kell rajzoltatni a térképet analóg formába is az állami átvétel<br />
végrehajtásához.<br />
Ezután a munka az állami átvételi vizsgálat céljából az illetékes megyei földhivatalhoz<br />
leadandó.<br />
A digitális térképek készítésének munkarészei<br />
A digitális térképi adatállományok elkészítése nemcsak nagy, de költséges feladat is.<br />
Fontos ezért ismerni a dokumentálásra vonatkozó elõírásokat és folyamatosan kell vizsgálni<br />
mind az elõállítás lépéseit és munkarészeit, mind a végterméket.<br />
A munka készítését a vonatkozó szabályzat és az alkalmazott technológia alapján úgy<br />
kell dokumentálni, hogy az egyértelmû és áttekinthetõ legyen.<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
174
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
→<br />
→<br />
→<br />
→<br />
A digitális alaptérképek létrehozásának dokumentálására:<br />
a készített munkarészek (beleértve a digitális állományokat is),<br />
a teljes folyamat lényeges adatait és mozzanatait összefogó felmérési törzskönyv; benne<br />
a<br />
végleges adatok jegyzéke és az<br />
összefoglaló mûszaki leírás szolgálnak.<br />
A felmérési törzskönyv és az összefoglaló mûszaki leírás arra szolgál, hogy bármely<br />
felhasználó részére képet adjon a feladatsor egészének végrehajtásáról és az adatbázis<br />
fontosabb paramétereirõl - ezáltal alkalmazási lehetõségeirõl.<br />
A DAT állományok elõállítása során készítendõ munkarészek részben aszerint<br />
különböznek, hogy újfelmérés, átszerkesztés, vagy digitalizálás a feladat, de ezen belül<br />
technológiánként is. Azok a munkarészek készítendõk el, amelyek (pl: egy-egy technológia<br />
esetén) szükségesek, és amelyek az alábbiakban leírtakkal összhangban vannak.<br />
Eszerint: konkrét munka esetén - tekintettel a feladat újszerû jellegére és<br />
különösképpen a technikai/ technológiai fejlõdés hallatlan ütemére - a készítendõ munkarészek<br />
körére:<br />
ƒ a mûszaki terv és<br />
ƒ a szerzõdés,<br />
ƒ a DAT.1 , illetve DAT 2. Szabályzat és<br />
ƒ a közbensõ egyeztetõ tárgyalásokról készített jegyzõkönyvben foglaltak<br />
együttesen vonatkoznak.<br />
A térkép készítését - a befejezéskori állapot rögzítéseként - munkarészekkel kell<br />
dokumentálni. Valamennyi munkarészt a megyei földhivatalnak - mint az állami átvételi<br />
vizsgálat koordinátorának - kell átadni, tételes átvételi jegyzõkönyvvel. Ennek egy példánya a<br />
felmérési törzskönyvbe csatolandó, egy példányt az FM FTF-hez kell felterjeszteni, egy<br />
példányt a FÖMI-nek kell megküldeni, és egy példányt a munkát végzõ vállalkozónak kell<br />
visszaadni.<br />
A készítendõ munkarészek felsorolása - melyek a digitális térkép létrejöttét<br />
dokumentálják és a készítés-kori állapotát õrzik, a 4.sz. mellékletben áttekinthetõk. Ezek közül<br />
csupán néhány rövid kommentálásába fogunk.<br />
Mindenesetre azt fontos kihangsúlyozni, hogy értelemszerûen elõtérbe kerülnek a csak<br />
digitális formában elkészíthetõ és leadható munkarészek, azonban ez ma még nem lehet<br />
teljeskörû. Ahogy a térképet analóg formában (és valamilyen rajzformátumban is le kell adni,<br />
úgy nem nélkülözhetõ pl. a mérõállomással, vagy GPS-szel rögzített „nyers” mérési adat akkor<br />
sem, ha az adatrögzítõ képes azonnal EOV koordinátát tárolni.<br />
Az egyik legfontosabb munkarész a Felmérési törzskönyv (a felmérési tanulmánnyal, a<br />
mûszaki tervvel, az összefoglaló mûszaki leírással, valamint az összesített, majd a végleges<br />
adatok jegyzékével) ma már nagyrészt ugyancsak készülhet digitális formában. Ugyanakkor<br />
azonban a hagyományos adathordozón levõ jegyzõkönyvek és más dokumentációk behelyezése<br />
miatt és biztonsági okokból szintén el kell, hogy készüljön (legalább kivonatosan) papíralapú<br />
munkarész formájában is.<br />
A felmérést végzõ a megbízás kiadását követõen - még a részletes adatgyûjtés<br />
megkezdése elõtt nyilvántartási egységenként köteles felmérési törzskönyvet felfektetni, és azt<br />
175
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
a munka elõrehaladtával folyamatosan vezetni. A felmérési törzskönyv ezáltal alkalmas egy<br />
tágabb értelemben vett mûszaki leírás szerepét betölteni. (Ha a konkrét felmérési munka<br />
lehetõvé teszi, akkor több fekvés, esetleg települések felmérésére vonatkozó azonos tartalmú<br />
elõírásokat, állásfoglalásokat másolni, illetve ezekre utalni is lehet.)<br />
A felmérési törzskönyv tartalma, általánosan:<br />
œ a feladat egészére vonatkozó fõbb adatok,<br />
œ az egyes részfeladatokra vonatkozó konkrét technológiai utasítások, elõírások,<br />
problémák és állásfoglalások,<br />
œ vizsgálati eredmények,<br />
œ minõségi észrevételek,<br />
œ hibajavításra vonatkozó utasítások,<br />
œ a javítások dokumentálása,<br />
œ a munkafázisok záróminõsítése,<br />
œ az állami átvételi vizsgálat észrevételei, stb.<br />
A felmérési törzskönyv 1-15 -ig számozott, A/4 méretûre hajtott A/3 nagyságú, 4<br />
oldalas törzslapból, és szükséges darabszámú betétlapokból áll.<br />
A törzslapok gyûjtõ jellegûek. Az egyértelmû és egységes kitöltés érdekében elõre<br />
megadott (nyomtatott) rovatokat, táblázatokat tartalmaznak.<br />
Betétlapoknak kell tekinteni nem csak a külön erre a célra készített nyomtatványokat,<br />
hanem mindazokat a bizonylatokat, amelyek a munka elvégzésére vonatkoznak. Fontos<br />
követelmény, hogy ezek a bizonylatok A/4 méretûek, és a törzskönyvbe befûzhetõek<br />
legyenek. Kivételesen külön mellékletek is csatolhatók a törzskönyvhöz, azonban az<br />
egyértelmû hivatkozásról gondoskodni kell.<br />
Létezik a felmérési törzskönyvnek ún. digitális változata is, de ebben az esetben is<br />
szükség van analóg megjelenítésre, valamint a mellékletek behelyezésére.<br />
A betétlapoknak továbbra is 3 típusát különböztetjük meg:<br />
⇒ I. típusú<br />
⇒ II. típusú<br />
⇒ III. típusú<br />
=általános betétlap (1.sz.),<br />
=hibahatárral szabályozott tulajdonságok vizsgálatához (2.sz.),<br />
=hibahatárral nem szabályozott tulajdonságok vizsgálatához (3.sz.).<br />
Természetesen azonban elõtérbe kerültek a digitális dokumentálási módszerek.<br />
A törzskönyvben kell - munkafázisonként - tételesen bejegyezni a munka végrehajtására<br />
vonatkozó azon fõbb technológiai elõírásokat és egyedi utasításokat, amelyek az alvállalkozók
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
egységes és egyértelmû tevékenységét szabályozzák. Ezen túlmenõen ide kell bejegyezni -<br />
amint már említettük - azokat a jelentkezõ problémákat és kérdéseket, amelyek menet közben<br />
merülnek fel és akár belsõ, akár külsõ (földhivataltól, FÖMI-tõl és más) szervektõl,<br />
hatóságoktól közremûködést (döntést, állásfoglalást) igényelnek (pl. elhatároláshoz, jogi<br />
határok ábrázolásához, újra helyrajzi számozás kérdésében, stb.).<br />
10.4. A DIGITÁLIS ÁLLOMÁNY VIZSGÁLATÁNAK DOKUMENTÁLÁSA<br />
10.4.1. A vizsgálatok végrehajtásának fõbb elvei<br />
A DAT készítésének különösen fontos fázisa a vizsgálat. Elsõdlegesen a felmérést végzõ<br />
szerv köteles ellenõrizni a digitális alaptérképi állományok elõírás szerinti minõségét<br />
(teljességét és az ábrázolás megbízhatóságát, minõségét). Ennek célja, hogy - egyértelmûen<br />
dokumentált vizsgálat alapján - eldönthetõ legyen, hogy az elkészült térképmû felválthatja-e a<br />
korábbi alapadatokat.<br />
A munka megfelelõ minõségének biztosítására és megbízhatóságának megállapítására a<br />
felmérést végzõ cégnek meghatározott adatokra vonatkozóan teljeskörû, más adatokra<br />
részleges; jellegét tekintve - mindkét esetben - hibafeltáró belsõ vizsgálatot kell végeznie. A<br />
feltárt hiányosságok javítása után minõsítõ vizsgálatot kell végeznie. Ugyanis az egyes<br />
munkaszakaszok befejezése után azokat minõsíteni kell (megfelelõ/nem megfelelõ). Végül - a<br />
munkaszakaszok minõsítése alapján - a munka teljes befejeztével záróminõsítést kell<br />
készítenie, amit a felmérési törzskönyvben részletesen dokumentálni kell.<br />
A minõség ellenõrzésének módját, mértékét, valamint végrehajtását és eredményének<br />
dokumentálását a felmérési törzskönyvben kell feltüntetni. Ugyanitt történik az állami átvételi<br />
vizsgálat eredményeképpen a digitális állományok hitelesítésének bejegyzése is.<br />
A szoftveres ellenõrzést (belsõ konzisztencia- vizsgálatot) a DAT.1. M-3 melléklete<br />
szerint kell végrehajtani, melyet a FÖMI végez, a leadástól számított 8 napon belül.<br />
Olyan szoftveres ellenõrzés alkalmazható, amely - belsõ konzisztencia és attribútumadatok<br />
vizsgálatakor is - azonosítható módon - listázza a valamilyen okból hibásnak talált<br />
adatokat és a hiba jellegét/nagyságát.<br />
A DAT készítéshez tartozóan elvégzett belsõ, majd a minõsítõ vizsgálatot követõen a<br />
feldolgozást végzõ vállalkozó köteles a munka záróminõsítését elvégezni - a felmérési<br />
törzskönyvbe való bejegyzése mellett. Ezzel egyidõben össze kell állítani az állami átvételi<br />
eljáráshoz való leadáskori állapot szerint az összefoglaló adatok jegyzékét.<br />
A záróminõsítést követõen egy rövid, összefoglaló mûszaki leírást kell készíteni, mely<br />
(a munka terjedelmével és sajátosságaival összhangban, mintegy 3-10 oldalban) a DAT<br />
készítés legfontosabb jellemzõit tárja a felhasználó elé. Ebben<br />
♦<br />
♦<br />
röviden utalni kell az alkalmazott technológiára,<br />
az esetleges sajátos megoldásokra,<br />
177
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
♦<br />
♦<br />
♦<br />
♦<br />
♦<br />
♦<br />
♦<br />
lényegesebb problémákra (szükség esetén hivatkozással a törzskönyvi részletes<br />
bejegyzésekre);<br />
a digitális állomány létrehozásának fontosabb elemeire (alkalmazott szoftver, szabványos<br />
adatformátum, stb.), továbbá<br />
az egyes külön fájlok elnevezésére, tartalmára és használatára;<br />
a geometriai megbízhatóság-vizsgálat módjára és az alkalmazott szoftverre,<br />
a területellenõrzés és dokumentálás módjára,<br />
az analóg rajzi (és más) munkarészek esetleges sajátosságaira, valamint<br />
- az állomány - említett - átlagos megbízhatóságára.<br />
Ez a - szorosan vett - mûszaki leírás a törzskönyv 15. törzslapjába helyezendõ, majd az<br />
összes munkarész átadásra kerül (jegyzék kíséretében) a megyei földhivatalnak, a komplex<br />
(földmérési, ingatlan-nyilvántartási és földminõsítési) állami átvételi vizsgálat elvégzésére.<br />
Ennek észrevételeit (és a javítás dokumentálását) is a felmérési törzskönyvbe kell bejegyezni.<br />
Az állami átvételi vizsgálatot követõ hibajavítás után az összesített adatok jegyzéke<br />
felülvizsgálandó és elkészítendõ a Végleges adatok jegyzéke.<br />
Az összefoglaló mûszaki leírás aktualitását is felül kell vizsgálnia a munkát végzõnek, és<br />
a szükséges pontosításokat el kell végeznie, a feldolgozott végsõ állapot dokumentumaként.<br />
Ezzel egyidõben (tehát az átvételi vizsgálatot követõen, de még az állami átvételi<br />
zárójegyzõkönyv elkészítése elõtt) kell az állományok végsõ archiválását CD lemezre, vagy<br />
más olyan adathordozóra elvégezni, amely biztosítja a DAT készítés utolsó stádiumának<br />
biztonságos megõrzését.<br />
A hitelesítés munkarészei a felmérés dokumentumaként õrzik és tanúsítják a térkép<br />
készítése-kori állapotot.<br />
10.4.2. Adatminõségi jellemzõk<br />
Az adatminõség: a DAT adatbázisnak (vagy a belõle származó adatállománynak) elõre<br />
megállapított - vagy csak jelzett, általánosan megfogalmazott - alapadatonkénti (és a<br />
kapcsolódó felhasználói igények kielégítésére való) alkalmassága.<br />
Az adatminõséget többféle szempont szerint állapíthatjuk meg, illetve jellemezhetjük:<br />
1.) az adatok eredete,<br />
2.) az adatok használata (használhatósági foka),<br />
3.) a geometriai adatok minõsége,<br />
4.) az attribútum adatok minõsége,<br />
5.) az adatok aktualitása,<br />
6.) az adatok konzisztenciája,<br />
7.) az objektum adatok teljessége,<br />
8.) az attribútum adatok teljessége,<br />
9.) az adatgyûjtés technológiája,<br />
10.) adatvédelem,<br />
11.) hitelesség.
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
Az adatforrások adatai közötti válogatás és az adatgyûjtési eljárások megválasztási<br />
szempontjait ezek közül elsõsorban:<br />
⇒ az adatok (mint õsadatok) eredete,<br />
⇒ a geometriai, illetve az<br />
⇒ attribútum adatok minõsége,<br />
⇒ az attribútum adatok teljessége (elégsége) és<br />
⇒ az adatgyûjtés technológiája<br />
⇒ az adatok konzisztenciája határozza meg, de befolyással vannak<br />
⇒ az adatvédelemi elõírások is a tevékenységre.<br />
Bár az adatminõségi kategóriák egyaránt fontosak, itt csupán áttekintjük ezeket azzal, hogy a<br />
geometriai adatok minõségérõl (a pontosságról) az 5. fejezetben már szó esett.<br />
Az adatok felhasználásáról, annak mértékérõl, módjáról és gazdaságosságáról minõségi<br />
felülvizsgálat eredményeképpen kell dönteni.<br />
A következõféleképpen minõsíthetõk az adatok:<br />
• a DAT szabványt kielégítõ,<br />
• átmenetileg - külön engedéllyel - elfogadható,<br />
• alapadatként nem (legfeljebb tájékoztató jelleggel) használható fel digitális térkép<br />
készítéséhez.<br />
Lényegében ezek a szempontok is a DAT készítés tervezésekor bírnak a legnagyobb<br />
jelentõséggel.<br />
10.4.2.1. Attribútum adatok minõségének ellenõrzése<br />
Az attribútum adatok a minõség ellenõrzése szempontjából négyféle csoportba<br />
sorolandók:<br />
1.) Definitiv jellegû, melynek értékében bizonytalanság nem megengedett (pl. tulajdonos).<br />
2.) Pontossági értéke (középhibája) nem tárolt, de levezethetõ (pl. terület).<br />
3.) Újbóli meghatározással kapott eltérés (%-ban, szövegesen, vagy az attribútum<br />
mértékegységében).<br />
4.) Attribútum-elõfordulások meghatározási bizonytalansága (%-ban, szövegesen, vagy az<br />
attribútum mértékegységében kifejezett, középhibával jellemezhetõ).<br />
10.4.2.2. Az adatok aktualitása<br />
Az adatok aktualitása az érvényességre és az adatfrissítés elvárt idõtartamára utal.<br />
Természetesen ezek az adatállomány felhasználhatósága szempontjából feltétlenül fontos<br />
jellemzõk.<br />
179
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
Az adatok aktualitását a létrehozandó digitális térképi állományon belül is nyilván kell<br />
tartani, illetve változásait folyamatosan követni (vezetni) kell.<br />
10.4.2.3. Teljesség<br />
Adatgyûjtéskor teljesség alatt az elérhetõ adatok mennyiségének az adatbázisban<br />
szerepeltetendõ adatok mennyiségéhez viszonyított értéket értjük:<br />
- pontokra,<br />
- egyéb objektumokra,<br />
- attribútumokra.<br />
Ez a minõségi jellemzõ – amint utaltunk is rá, szintén - meghatározó szerepet játszik a<br />
munka volumene, s így a vállalási ár szempontjából, de befolyásolhatja a technológiát is.<br />
10.4.2.4. Konzisztencia<br />
Az adatkonzisztencia – mint a 9.3.3.2 pontban írtuk - azt jelenti, hogy a<br />
DAT adatbázisban vagy az abból származó adatállományban mennyire valósult meg a<br />
− topológiai és<br />
− adatszerkezeti összhang.<br />
Másképpen fogalmazva: azt fejezi ki, hogy az elkészült adatbázis mennyire felel meg a<br />
DAT Szabályzatokban leírt elvárásoknak? Mivel az adatbázis szerkezete vizsgálandó, ezért ún.<br />
belsõ konzisztenciáról is beszélhetünk.<br />
Ezenkívül értelmezhetõ a<br />
− geometriai és a jogi állapot szerinti összhang (konzisztencia), valamint a<br />
− külsõ konzisztencia (a valósággal való egyezõség kérdése) is.<br />
A korábbi adatállományok a gyakorlatban topológiailag és adatszerkezetileg eltérnek a<br />
DAT szabvány szerint megfogalmazott megoldástól (de az is elképzelhetõ, hogy a<br />
DAT adatbázisból származtatott adatállomány is eltér). Ezért fontos adatminõségi paraméter<br />
az adatkonzisztencia.<br />
Az adatminõségi jellemzõk nemcsak a digitális térképi adatbázisba kerülnek bele, hanem<br />
az adatbázist reprezentáló meta-adatok között is szerepeltetni kell ezeket, hogy a jövendõ<br />
Felhasználó el tudja dönteni, hogy számára mennyiben megfelelõ az alaptérképi adatbázis,<br />
illetve mennyiben kel gondoskodnia annak kiegészítésérõl.<br />
10.5. AZ INGATLAN-NYILVÁNTARTÁS ÁTALAKÍTÁSÁRÓL<br />
10.5.1. Az adatintegrálás (mint nagy tömegû karbantartás) feladatai
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
Az ingatlan-nyilvántartás mûszaki adattartalma a digitális térkép elkészültekor<br />
egyértelmûen megváltozik. Ezért a Tulajdoni lap I. részének adatait az új térképi adatbázis<br />
alapján helyesbíteni kell. Ez ma még háromféleképpen történhet:<br />
a.) Amennyiben az új adatok adatbázisba integrálhatók, egy ún. „nagytömegû”<br />
adatbetöltés keretében „ráolvashatók” az adatok az elõzõ állományra, aminek<br />
hatására a Tulajdoni lap elsõ részének korábbi adatai – elõször ideiglenesen -<br />
archiválásra kerülnek, és az új adatok kerülnek a helyükre. Ezt követõen egy<br />
határozatot generál a rendszer és az ideiglenes változásból végleges módosulásként<br />
kerülnek be az adatok az adatbázisba.<br />
b.) Ha a digitális térkép még nem integrálható a TAKAROS adatbázisába, az új<br />
adatokat - jelenleg- egyenkénti változtatással kell módosításként bevinni a<br />
rendszerbe, adott esetben megengedve a területi eltéréssel történõ bevitelt.<br />
c.) A digitális alaptérképi tartalom vezetése ekkor vagy elemszemléletû<br />
térképszerkesztõvel tartható karban (ezzel azonban megbomlik az adatállomány belsõ<br />
összhangja) vagy egy – objektumorientált - DAT állomány-kezelõ szoftverrel (pl.<br />
DATView 2.4) kell mindaddig kezelni, amíg a TAKAROS adatbázisába be nem<br />
kerül, de ilyenkor (is!) párhuzamosan gondoskodni kell az ingatlan-nyilvántartási<br />
adatokkal való egyezõség fenntartásáról.<br />
Mindegyik esetben szükséges azonban a felmérõk által bedolgozott változásokhoz képest<br />
újonnan keletkezett jogerõs változások folyamatos feldolgozása úgy, hogy az adatállomány<br />
konzisztens maradjon. Ez részben az ingatlan-nyilvántartási adatok, részben (és elsõsorban) a<br />
digitális térképi adatok helyesbítését igényli.<br />
10.5.2. Közszemle és forgalomba-adás<br />
Az adatbázisba integrált digitális térképi adatok közszemlére bocsátása a körzeti<br />
földhivatalok hivatali helyiségeiben történik, melyrõl megfelelõ fórumokon tájékoztatják a<br />
lakosságot és más érdekelteket. Ennek keretében a digitális térkép és az új Területjegyzék<br />
(esetleg a földkönyv kinyomtatott formája), valamint az ingatlan-nyilvántartás egyéb tartalma<br />
megtekinthetõ és ellene esetlegesen felszólalás tehetõ, 30 napon belül. A felszólalásokat és más<br />
jogorvoslati kérelmeket a földhivatalnak ki kell vizsgálnia és indokolt esetben javítania kell az<br />
ingatlan-nyilvántartásba került adatokat.<br />
A közszemle lejártától már az új adatokkal együtt érvényes az ingatlan-nyilvántartás. Ez<br />
az új munkarészek forgalomba adását jelenti. Ettõl kezdve a korábbi térképek a forgalomból<br />
kivonásra kerülnek, helyükbe az új adatok kerülnek. (Gyakorlatilag a közszemle folyamán<br />
felmerült hiányosságok esetleges javítása is már az új adatokhoz képest történik. Ettõl kezdve<br />
már csak az ingatlan-nyilvántartással szoros kapcsolatban vezethetõk át a változások.<br />
181
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
11. A SAJÁTOS CÉLÚ FÖLDMÉRÉSI ÉS TÉRKÉPÉSZETI<br />
MUNKÁK ÉS KÉSZÍTÉSÜK FELADATAI<br />
Az országban folyó földmérési és térképészeti tevékenység nemzetgazdasági<br />
szintû, optimális összehangolását és szakmai irányítását - amint erre már utaltunk - a<br />
földmûvelésügyi és vidékfejlesztési miniszter az FVM Földügyi és Térinformatikai<br />
Fõosztálya útján látja el.<br />
A sajátos célokat kielégítõ geodéziai munkák közvetett szakmai (szakfelügyeleti)<br />
irányítás alá tartoznak és különféle vállalkozások (Rt, Kft, Bt sokszor<br />
magánvállalkozások) illetve - arra jogosult - magánszemélyek végzik.<br />
A földmérési és térképészeti munkák egységessége érdekében a feladatot az<br />
állami földmérés hatósági szervei az irányítási és szakfelügyeleti rendszer segítségével<br />
oldják meg.<br />
11.1. A FÖLDMÉRÉSI ÉS TÉRKÉPÉSZETI KOORDINÁCIÓ ÉS<br />
SZAKFELÜGYELET<br />
A földmérési és térképészeti tevékenység összhangját és a szakmai követelmények<br />
érvényesülését a szakigazgatási szervezetek a földmérési szakfelügyelet útján biztosítják.<br />
A szakfelügyeleti tevékenység körébe tartozik többek között:<br />
– a földmérési és térképészeti tevékenység végzéséhez szükséges jogosultság,<br />
– a nagyobb volumenû földmérési munkák bejelentési kötelezettsége teljesítésének,<br />
– a jogszabályok, szabványok, szakmai szabályzatok betartásának,<br />
– a minõségi követelmények biztosításának, illetve a munkák minõségtanúsításának,<br />
– a földmérési adatok felhasználására vonatkozó elõírások betartásának ellenõrzése;<br />
továbbá<br />
– az ingatlanrendezõ földmérõi minõsítéssel kapcsolatos eljárás során a szakmai<br />
véleményezés.<br />
A megyei földhivatal a szakfelügyeleti feladatokat a körzeti földhivatal eseti<br />
közremûködésével látja el. A szakfelügyeleti tevékenységet a megyei földmérési<br />
szakfelügyelõ irányítja.<br />
A szakfelügyeleti ellenõrzés kiterjed a földmérési és térképészeti tevékenységet<br />
folytató jogi személyekre, a jogi személyiséggel nem rendelkezõ gazdálkodó<br />
szervezetekre és a természetes személyekre.<br />
11.1.1. A földmérési és térképészeti tevékenység és bejelentési kötelezettsége<br />
Sajátos célú földmérési és térképészeti tevékenységnek kell tekinteni az állami<br />
alapfeladatok körébe nem tartozó földmérési és térképészeti munkákat.<br />
Az állami alapadatok változását vagy bõvítését eredményezõ sajátos célú<br />
földmérési és térképészeti munkát, ha:<br />
182
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
o alappontsûrítéssel jár,<br />
o a változás vagy bõvítés több mint 30 földrészletet, illetve<br />
o külterületen több mint 50 hektárt érint<br />
o kisajátítás,<br />
o közigazgatási és fekvéshatárváltozási munkák<br />
o teljes fekvés térképének digitális elõállítása;<br />
a munka tervezett megkezdése elõtt legalább 15 nappal – az illetékes megyei<br />
földhivatalhoz - be kell jelenteni. A bejelentés alapján a földhivatal meghatározhatja a<br />
munka különleges szakmai követelményeit.<br />
A földmérési és térképészeti munkák kötelezõ bejelentése és a benyújtási<br />
kötelezettség célja: a felesleges és párhuzamos munkavégzés elkerülése, az<br />
adatszolgáltatásra való felkészülés, a szakszerû munka elõsegítése.<br />
A földhivatal a bejelentést 15 napon belül visszaigazolja. A visszaigazolásnak<br />
tartalmaznia kell a munkavégzésre vonatkozó szakmai követelményeket, illetve az<br />
alkalmazandó szabványra és szabályzatra való utalást.<br />
A bejelentésre kötelezett munkáknak a szakmai szabályzatban és a bejelentés<br />
visszaigazolásában meghatározott leadandó munkarészeit a munkát végzõ a munka<br />
befejezése után 30 napon belül köteles átadni a megyei földhivatalnak.<br />
Az alaptérkép tartalmának megváltoztatására irányuló munkákat az állami<br />
alapadatok kötelezõ felhasználásával úgy kell készíteni, hogy a keletkezõ új földmérési<br />
adatok beilleszthetõk legyenek az állami alapadatok állományába.<br />
Az ingatlan-nyilvántartás tartalmát érintõ sajátos célú földmérési és térképészeti<br />
munkákat vizsgálat, a minõségtanúsítás ellenõrzése, illetve a változás átvezetése<br />
céljából a földhivatalhoz be kell nyújtani. A vizsgálatért külön jogszabályban<br />
meghatározott díjat kell fizetni. A vizsgálat által megállapított hibák kijavítása a munkát<br />
végzõ feladata. A javítás elvégzésére a földhivatal határidõt állapít meg.<br />
Jogszabály elõírásai alapján megvalósulási térkép készítésére kötelezett beruházó<br />
a változási vázrajzot a beruházás befejezésétõl számított hat hónapon, illetve egyéb<br />
esetben (épületfeltüntetés) a használatbavételi engedély kézbesítését követõ harminc<br />
napon belül köteles benyújtani az illetékes földhivatalhoz.<br />
Az átadott munkarészeket a földhivatal megvizsgálja, és az állami alapadatok közé<br />
történõ beillesztésükrõl dönt.<br />
A sajátos célú földmérési és térképészeti munkák során keletkezett munkarészek<br />
egy példányát a munkát végzõ tíz évig (garanciális idõ!) köteles megõrizni.<br />
11.2. A FÖLDMÉRÉSI ÉS TÉRKÉPÉSZETI TEVÉKENYSÉG<br />
VÉGZÉSE<br />
A földmérési és térképészeti munkákat, az érvényben lévõ szabványokban és<br />
szakmai szabályzatokban elõírt minõségben kell elkészíteni.<br />
183
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
A földmérési és térképészeti munka külön jogszabályban meghatározott<br />
szakképzettséghez kötött tevékenység.<br />
A földmérési és térképészeti munka minõségét a vállalkozó földmérõ, illetve a<br />
gazdálkodó szervezet tanúsítja. A bányatérképek minõségét hites bányamérõ tanúsítja.<br />
Az alaptérkép, illetve az annak tartalmában változást eredményezõ földmérési<br />
munka irányítását, illetve a hatósági eljárás lefolytatásához szükséges térkép, változási<br />
vázrajz minõségének tanúsítását csak ingatlanrendezõ földmérõi minõsítéssel<br />
rendelkezõ földmérõ végezheti.<br />
Ingatlanrendezõ földmérõi minõsítés megfelelõ szakképzettségtõl, szakirányú<br />
gyakorlatban eltöltött idõtõl és elvégzett referenciamunkáktól függõ olyan földmérõi<br />
minõsítés, mely jogot ad állami földmérési alaptérkép készítési, illetve az abban<br />
bekövetkezett változások átvezetéséhez szükséges munkálatok irányítására, valamint<br />
ilyen munkarészek aláírására, vizsgálatára, minõségének tanúsítására. Az ingatlanrendezõ<br />
földmérõi minõsítésû szakemberekrõl hivatalos névjegyzék készül.<br />
Általános elõírás: alaptérképi tartalmat érintõ munkát csak az Ingatlanrend ezõi<br />
földmérõi minõsítéssel rendelkezõ földmérõk végezhetnek. Ennek a minõsítésnek<br />
megszerzése a következõ feltételek teljesülése esetén kérhetõ:<br />
– felsõfokú szakképzettség (fõiskola vagy egyetem),<br />
– megfelelõ szakmai gyakorlat (fõiskola, egyetem után 5 év)<br />
– megfelelõ referencia-munkák (10 nagyobb vagy 30 kisebb, a földmérési<br />
alaptérkép tartalmát érintõ munka),<br />
– földhivatali vélemény.<br />
A minõsítés megadása indokolt esetben külön vizsgához köthetõ.<br />
A földrészlethatár kitûzési munkáinak önálló végzéséhez, illetve irányításához,<br />
továbbá a külön jogszabályban meghatározott földmérési szakfelügyelõi feladatok<br />
ellátásához is ingatlanrendezõ földmérõi minõsítés szükséges.<br />
Állami alapadatokat tartalmazó térképekbõl átdolgozott vagy azonos tartalmú<br />
térképek minõségét – megjelenési formájuktól függetlenül – felsõfokú szakirányú<br />
végzettséggel rendelkezõ személynek kell tanúsítania.<br />
A földmérõ munkavégzése során szakképesítését 1998. január 1-jétõl arcképes<br />
földmérõ igazolvánnyal igazolja. Földmérõ igazolványt szakképzettséggel rendelkezõ<br />
személy kaphat.<br />
A földmérõ igazolványt a közigazgatási államtitkár aláírásával a<br />
Földmûvelésügyi Minisztérium adja ki. Elkészítésérõl és nyilvántartásáról a FÖMI<br />
gondoskodik.<br />
A földmérõ igazolvány a kiállítástól számított tíz évig érvényes.<br />
184
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
A földmérõ földmérési és térképészeti tevékenység végzésére való jogosultságát<br />
földmérõ igazolványával és az adott munka végzésére szóló megbízást tanúsító<br />
okirattal igazolja.<br />
A földmérõ legtöbbször a terepen végzi munkáját. Nem is mindig csak a<br />
megrendelõ tulajdonában levõ területen, de nem is mindig egyezik tevékenységének<br />
eredménye a megrendelõ elvárásaival. Szükséges, hogy a földmérõnek jogosultsága<br />
legyen arra, hogy valamely munkához méréseit elvégezhesse.<br />
A helyszíni munkák végzését megelõzõen a terület tulajdonosát értesíteni kell. Az<br />
értesítésnek tartalmaznia kell a mérés idõpontját, célját, továbbá a jogosultságot<br />
biztosító és a tûrési kötelezettséget elõíró jogszabályi hivatkozást.<br />
Az értesítést az eljáró földmérõ, illetve a földmérési szervezet küldi ki.<br />
Természetesen ez a felhatalmazás csak a megbízás teljesítéséhez szükséges<br />
tevékenységre hatalmazza fel a földmérõt, az indokolatlan károk okozásának<br />
elkerülésével!<br />
Amennyiben mégis károkozás történik, azt meg kell téríteni.<br />
Az ingatlan-nyilvántartási jogszabályokat a földmérési elõírásokkal párhuzamosan<br />
be kell tartani.<br />
Kapcsolatok:<br />
- térképi azonosság megállapítása az ingatlan-nyilvántartással<br />
- változás-bejelentési kötelezettség<br />
- vázrajz benyújtási kötelezettség. stb.<br />
11.3. A SAJÁTOS CÉLÚ MUNKÁK VÉGREHAJTÁSÁNAK<br />
KERETSZABÁLYOZÁSAI<br />
A sajátos célú földmérési munkák végrehajtására – tekintettel a munkafajták<br />
sokféleségére – számtalan jogszabály és szakmai szabályozás vonatkozik.<br />
A legfontosabb (bár esetenként módosított tartalommal) jogszabályok a<br />
következõk:<br />
- 1976. évi LXXVI. tv a földmérési és térképészeti tevékenységrõl,<br />
- 1997. évi CXLI. sz. tv az ingatlan-nyilvántartásról,<br />
- 1997. évi LXXVIII. tv. az épített környezet alakításáról és védelmérõl, továbbá<br />
- a 253/1997. Korm. sz. rendelettel kiadott Országos Területrendezési és<br />
Építésügyi követelmények (OTÉK),<br />
- Kárpótlási (és más földprivatizációval kapcsolatos) törvények<br />
- 2007. évi CXXIII. tv. a kisajátításról (és 178/2008. Korm. sz. rendelet)<br />
- A 2004. évi ún. Ket tv, a közigazgatási eljárás szabályairól;<br />
- 85/2000 FVM. Sz. rendelet a telekalakításról,<br />
185
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
- 37/2007. ÖTM. sz. rendelet és a<br />
17/2008. NFGM. Sz. rendelet a 85/2000 FVM, sz. rendelet módosítására és<br />
kiegészítésére.<br />
Szakmai szabályozások tekintetében két fontosa szabályzat említendõ meg:<br />
– Mérnökgeodéziai (ipari geodéziai) jellegû munkák esetén: M.1 jelû szabályzat;<br />
– A földügyi nyilvántartásokban való átvezetésre szolgáló változási vázrajzok<br />
készítésére F.2. Szabályzat került kiadásra elõbb 1975-ben, majd némi<br />
módosítással 1986-ban, legutóbb 2002-ben.<br />
Fõbb elõírása: a munkákat legalább az alaptérképi<br />
• tartalom,<br />
• méretarány és<br />
• pontosság betartásával kell végezni!<br />
11.3.1. Változási vázrajzok és fajtái<br />
A változási vázrajzot az alaptérképre elõírt tartalommal és pontossággal kell<br />
készíteni, figyelemmel még az ingatlan-nyilvántartásra vonatkozó elõírásokra, illetve -<br />
telekalakításnál - az építésügyi szabályokra.<br />
Csoportosítása:<br />
1.) község- és fekvéshatár változási vázrajz<br />
2.) épületfeltüntetési vázrajz<br />
3.) mûvelési ág változási vázrajz<br />
4.) telekalakítási (földrészlet határvonalának változását feltüntetõ)<br />
vázrajz<br />
5.) ingatlan-nyilvántartási tartalmat érintõ megvalósulási térkép<br />
6.) Egyéb vázrajzok:<br />
– osztatlan ingatlanra vonatkozó több kezelõi jog<br />
– telki szolgalmi jog,<br />
– villamosberendezések elhelyezését biztosító használati jog,<br />
– vezetékjog,<br />
– vízvezetési és bányaszolgalmi jog bejegyzéséhez szükséges<br />
vázrajz; illetve a<br />
7.) kisajátítási átnézeti térkép és a kisajátítási változási vázrajz.<br />
A telekalakítási vázrajzzal és a kisajátítási munkarészekkel külön foglalkozunk.<br />
A változási vázrajzot az ingatlan-nyilvántartási bejelentéssel együtt kell - a<br />
változást követõ 30 napon belül - benyújtani a körzeti földhivatalhoz.<br />
186
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
11.3.2. Általános elõírások a vázrajzokra<br />
A több igazgatási egységre (község, város) kiterjedõ változás vázrajzát<br />
igazgatási egységenként (településenként, azon belül fekvésenként) kell elkészíteni.<br />
A vázrajzok általános tartalma.<br />
Felsõ részen:<br />
– A munkát végzõ (fent, bal sarokban, cégnév és cím, 2 mm, dõlt betû)<br />
– Településnév (fent, jobb sarokban, 2 mm dõlt betû)<br />
– Ez alatt, középen: Változási vázrajz megnevezése (5 mm dõlt betûvel)<br />
– Alatta pontosítva, mire vonatkozik a vázrajz (pl. hrsz.-ok és kiegészítõ<br />
magyarázat, 3 mm dõlt betû).<br />
– Méretarány.<br />
– Térképszelvény száma, esetleg számítási csoport, vagy más azonosító;<br />
– Rajzi rész: vékonnyal a változás elõtti és megszüntetõ jelek, vastaggal az<br />
utáni tartalom.<br />
– Ezalatt a Területegyenleg, esetleg más magyarázat - a vázrajz típusától<br />
függõen (pl. Szolgalmi jog bejegyzéséhez készített vázrajzon), majd a<br />
Az alsó részen:<br />
– Készítés dátuma és aláírása, illetve a vizsgáló aláírása, illetve<br />
– Különféle záradékok, aláírások, bélyegzõk helye.<br />
A vázrajzok készítésére vonatkozó általános elõírás, hogy<br />
az új földrészlethatárokat 0,5 mm vastag folytonos,<br />
az új épület- és alrészlethatárokat 0,3 mm vastag pontozott<br />
vonallal, fekete színnel kell ábrázolni.<br />
A megváltozott helyrajzi számokat és az érvénytelen vonalakat is fekete színnel<br />
szüntetjük meg.<br />
A vázrajznak tartalmaznia kell a térképezéshez szükséges méreteket is, ezeket<br />
azonban külön (célszerû ezt alkalmazni) mérési jegyzeten is megadhatjuk.<br />
A változási vázrajzot a készítõ (-ik) és a vizsgálón kívül mindazoknak alá kell<br />
írniuk, akik a változás alapjául szolgáló okiratot is aláírták (de ez nem tartozik a<br />
földmérõ kötelességei közé, legfeljebb tájékoztatást célszerû errõl adni a<br />
megrendelõnek).<br />
Ha a munkát nem földmérõ szerv, hanem arra jogosult személy végezte, a<br />
jogosultságot igazoló oklevél, és az engedély számát is fel kell tüntetnie. Esetenként<br />
Ingatlanrendezõi földmérõi minõsítéssel rendelkezõ szakembernek külön is jeleznie kell<br />
azt, hogy a munkát felülvizsgálta.<br />
Budapesten a változási vázrajzokat térrajznak nevezik. Ezek készítése némileg<br />
eltér az itt leírtaktól:<br />
- a kezelt ingatlanok határvonalát vastagított vonallal,<br />
187
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
- a környezetet a nyilvántartási térképen feltüntetett vonalvastagsággal,<br />
- az új vonalakat eredményvonallal tüntetik fel;<br />
- az építési övezet számát,<br />
- feljegyzések-rovatot és<br />
- jelmagyarázatot is tartalmaz, továbbá<br />
- a térrajz a részterületek (csökkentõ=elesõ, ill. növelõ=hozzáesõ)<br />
elszámolását is tartalmazza.<br />
11.3.3. Területelszámolás-területegyenleg<br />
Ha a változáskor a földrészlet, alrészlet, vagy alosztály területe is változik,<br />
Területelszámolás-t kell a vázrajzon (táblázatban), vagy (nagyobb mérvû változáskor)<br />
külön készíteni igazgatási egységenként. Ez változás elõtti és utáni részbõl áll,<br />
melyekbe<br />
– a földrészlet helyrajzi számát,<br />
– mûvelési ágát (alrészlet betûjelét, alosztályát és jelét) továbbá<br />
– területét, értékét; (a megfelelõ adatok szembeállításával);<br />
– esetleg a változás utáni tulajdonos (kezelõ, használó) nevét és lakcímét kell<br />
beírni,<br />
Területi változások esetén mindenkor területszámítási jegyzõkönyvet kell<br />
felfektetni, melyben a változás elõtti helyrajzi szám, mûvelési ág és (adott, illetve<br />
ellenõrzésül lemért vagy kiszámított) terület, valamint a változás után ezeken kívül a<br />
területszámítási elemek, illetve a számítási módra való utalás (pl. koordinátákból,<br />
numerikusan), az elõzetes területek, a javítás és a végleges területek találhatók.<br />
Mindegyik új földrészlet után egy sort üresen kell hagyni.<br />
A változás elõtti és utáni területnek itt is egyeznie kell.<br />
A számítási jegyzõkönyvet is meg kell címezni és alá kell írni.<br />
Amennyiben a munkaterületrõl új térkép készítése van folyamatban, a vázrajzot<br />
esetenként az új térkép szerint is (“kettõs állapot”) el kell készíteni.<br />
A Terület-egyenleg m 2 -re kerekített értékkel tartalmazza a változás elõtti és az<br />
utáni területi adatokat, a területszámítás eredménye alapján.<br />
11.4. A MUNKÁK VÉGREHAJTÁSÁNAK ÁLTALÁNOS FOLYAMATA<br />
ÉS FELADATAI<br />
Az állami alapfeladatok körébe nem tartozó földmérési és térképészeti munkákat<br />
ún. „sajátos célú” földmérési és térképészeti tevékenységnek kell tekinteni. Ezek nagy<br />
része érinti a földmérési alaptérkép és az ingatlan-nyilvántartás tartalmát: részben mert<br />
azokon alapulva kell készíteni, részben mert változásokat eredményeznek. Egy<br />
áttekintést láthatunk a sajátos célú földmérési munkákról a következõ oldalon.<br />
Az állami alapadatok változását vagy bõvítését eredményezõ sajátos célú<br />
földmérési és térképészeti munkát, ha a változás vagy bõvítés több mint 30 földrészletet,<br />
188
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
illetve külterületen több mint 50 hektárt érint - annak megkezdése elõtt - az illetékes<br />
megyei földhivatalhoz be kell jelenteni. A bejelentés alapján a földhivatal<br />
meghatározhatja a munka különleges szakmai követelményeit. A megyei földhivatal a<br />
bejelentések visszaigazolja, ezáltal egy úgynevezett koordinációs munkarész keletkezik,<br />
mely a földhivatal földmérési irattárába kerül.<br />
A bejelentõ a munka elkészítését követõen a munkarészeket elõzetes betekintõ<br />
vizsgálatra megküldi a megyei földhivatalnak. A hivatal megvizsgálja hogy az elkészített<br />
munkarészek alaki és tartalmi vonatkozásban megfelelnek-e az érvényben lévõ szakmai<br />
utasításoknak és szabályzatokban elõírtaknak. Amennyiben a munkarész megfelel az<br />
elõírásoknak, akkor az alappontsûrítésre vonatkozó mûszaki munkarészeket<br />
(meghatározási terv, mérési és számítási vázlat, pontvázlat, pontleírás,<br />
koordinátajegyzék, stb.) a saját térképtárába felleltározza és elhelyezi, a többi<br />
munkarészt pedig megküldi a területileg illetékes körzeti földhivatalnak átvezetés céljára.<br />
Az alaptérkép tartalmát nem érintõ sajátos célú földmérési munkák során készült,<br />
de az állami alapadatok körébe tartozó, esetleges új adatokat tartalmazó munkarészeket<br />
át kell adni az illetékes körzeti földhivatalnak az állami alapadatok közé történõ<br />
beillesztés céljából.<br />
Az egyéb szakterületek által elõidézett adateltérésének kiküszöbölésére az<br />
adatokat megfelelõ minõségben át kell adni a DAT adatgazdai jogait gyakorló<br />
földhivatalnak.<br />
189
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
11.4.1. A sajátos célokat szolgáló munkák csoportosítása<br />
28. táblázat: Különféle sajátos céllal készült munkák és egyes jellemzõi<br />
Változási vázrajz készítéssel<br />
(együtt) járó munkák<br />
Földrészlet felmérés<br />
Épületfeltüntetés<br />
Mûvelési ág felmérés<br />
Telekalakítások:<br />
Megosztás, felosztás<br />
Összevonás<br />
Telekhatárrendezés<br />
Utcanyitás, szabályozás<br />
Házhelyosztások,<br />
kiosztások<br />
Mérnökgeodéziai, illetve egyéb (változási<br />
vázrajz készítését csak ritkán igénylõ) sajátos<br />
célú tevékenység<br />
Állapot-felvétel (rögzítés)<br />
Tervezési alaptérkép<br />
Terepfelmérés<br />
Vonalas felmérés (hossz- keresztszelvény,<br />
helyszínrajz)<br />
Állapottérkép<br />
Megvalósulási térkép:<br />
Ipartelep<br />
Lakótelep<br />
Mezõgazdasági létesítmény<br />
Közmûfelmérés<br />
Földalatti üregek felmérése<br />
Épületek (építmények) belsõ felmérése<br />
Tervezési munkák<br />
Kiosztási<br />
elõterv Rendezési tervek (község, terep)<br />
(házhelyosztáshoz, Táblásítási tervek<br />
telekalakításokhoz, elvi Meliorációs tervek<br />
engedélyhez)<br />
Vízrendezési tervek<br />
Beruházási tervek (vezérterv)<br />
Kitûzési munkák<br />
Földrészlet kitûzés Nyomvonalas létesítmény (távvez. drótkötélpálya,<br />
Házhelyek kitûzése<br />
közl. pályák)<br />
Pontszerû létesítmény (TV- torony kémény, stb.)<br />
Építmények (épületek, hidak, völgyzárógát)<br />
Ipari létesítmény (gépalap, darupálya, stb.)<br />
Építést irányító és ell. mérések (csúszózsalus<br />
építmények, panelházak, fúrópajzsos ép.,<br />
aknamélység mérése, stb.)<br />
Jogok biztosítása<br />
Ellenõrzés<br />
Változási vázrajzok közül:<br />
Szolgalmi (telki, bányaszolgalmi)<br />
jog<br />
Vezetékjog<br />
Használati jog, ingatlannyilvántartásba<br />
bejegyzésre.<br />
Kisajátítás<br />
történõ<br />
Állapot (alak) vizsgálat (kémény<br />
ferdeségének, torony függõlegességének,<br />
rádió tor. fesz. Kötélbelógás mérésére<br />
Magas építmények, (silók stb.) alakvizsgálata<br />
Mozgás vizsgálatok:<br />
Terepmozgás (külfejtés stb.)<br />
Süllyedés mérése<br />
Alapponthálózati<br />
igénye<br />
Felmérési<br />
Kitûzési<br />
Vegyes: a munka<br />
jellegétõl függõ<br />
Tematikus térképek -<br />
190
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
A térképtári adatszolgáltatás szempontjából nem érdemes a kétfajta munka között<br />
lényeges különbséget tenni, mivel mindkettõ kezelésére, tárolására és az abból történõ<br />
adatszolgáltatásra ugyan azon elõírások vonatkoznak, mivel az állami átvételt követõen a<br />
sajátos célú földmérési adat is állami alapadattá válik. A két adattípus között a nyilvántartás<br />
és a leltározás vonatkozásában lesz majd eltérés, amit a késõbbiekben fogunk tárgyalni. Itt<br />
kell megjegyezni, hogy a térképtárakban találhatók olyan sajátos célú földmérési adatok,<br />
melyek nem képezik az állami földmérési alaptérkép tartalmát, így állami átvételük nem<br />
történt meg, és nem válnak állami alapadattá. Ilyen típusú adatok például az egyes közmûszakágak<br />
megvalósulási dokumentációi.<br />
Talán sikerül jobban megérteni a sajátos céllal készített geodéziai munkák fogalmát,<br />
méginkább azok keretében készített munkarészek tartalmát, jellegét és szerepét, ha<br />
áttekintjük a sajátos célú földmérési munkák általános munkafolyamatát.<br />
11.4.2. A végrehajtás általános folyamata<br />
A földmérési munkák végzése munkafajtánként ugyan különbözik, de sok közös<br />
vonást is tartalmaz. A munkaszakaszok jelen tárgyalásakor azokat a vonásokat emeljük ki,<br />
amelyek a földmérési alaptérkép tartalmában bekövetkezett változások mûszaki<br />
nyilvántartási feldolgozásához is szükséges, általánosnak mondhatóak.<br />
A sajátos célú geodéziai munkák végrehajtásának általános folyamata a következõ:<br />
1.) Megkeresés (árajánlat kérése végett)<br />
2.) Elõzetes adatgyûjtés, majd az árajánlat megadása<br />
3.) Részletes adatgyûjtés:<br />
• nyilvántartási térkép (grafikus/numerikus)<br />
• alappontok, vázlata<br />
• mérési vázlat<br />
• elõzõ munkák<br />
• hrsz. legnagyobb alátörése.<br />
4.) Mûszaki terv készítés (nagyobb munkánál)<br />
5.) Végrehajtás:<br />
• alappontsûrítés vízszintes/magassági<br />
• földi/fotogrammetriai módszerrel<br />
• azonosítás,<br />
• területellenõrzés,<br />
• tervezés/bemérés,<br />
• kitûzési adatok és kitûzés,<br />
• területszámítás és elszámolás<br />
• vázrajz elkészítése, méretezése.<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Kar, Székesfehérvár<br />
2008.<br />
191
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
6.) Belsõ vizsgálat - minõség tanúsítás (záradék)<br />
7.) Vizsgálatra való benyújtás -hibajavítás (feltételesen)<br />
8.) Megrendelõnek történõ átadás.<br />
Mindez az alábbi összefoglaló táblázatban tekinthetõ át (némiképp szemléltetve a<br />
folyamatot (a munkafázisok egymásra-épülését) is.<br />
29. táblázat: A sajátos célú földmérési munkák készítésének általános folyamata<br />
Közös feladatok<br />
Nagyobb volumenû munkák<br />
(ill. kisebb volumenû munkák)<br />
Megrendelés<br />
Elõzetes adatgyûjtés<br />
Árajánlat (szóbeli /írásbeli)<br />
Mûszaki terv készítés<br />
Megbízás<br />
Szerzõdéskötés<br />
Végrehajtás<br />
Geodéziai munka bejelentés majd<br />
visszaigazolás<br />
Részletes adatgyûjtés<br />
Helyszíni bejárás<br />
Azonosítás, adatok elemzése:<br />
Alappontsûrítés<br />
irodai /terepi<br />
Kontúr bemérése<br />
méret és terület<br />
Részletek felmérése (feltételesen):<br />
vízszintes/magassági<br />
geodéziai./fotogrammetriai<br />
módszerrel<br />
Tervezés (feltételesen)<br />
kitûzési adatok számítása<br />
Kitûzés végrehajtása terepen<br />
Rajzi feldolgozás (térkép/vált. vázrajz)<br />
Területszámítás és területelszámolás<br />
Minõség tanúsítása<br />
Földhivatali felülvizsgálat<br />
Hibajavítás (feltételesen)<br />
Elõzetes nyilvántartásba vétel (földrészletváltozás)<br />
Megrendelõnek történõ átadás<br />
Mûszaki leírás<br />
11.4.2.1. Adatgyûjtés<br />
11.4.2.1.1. A megyei földhivatalnál<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
192
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
A bejelentési kötelezettség alá esõ munkákat legkésõbb a munka megkezdése elõtt 15<br />
nappal kell bejelenteni.<br />
Ha alappontokat használunk fel a munkához, illetve ha alappontsûrítést végzünk, az<br />
illetékes megyei és járási földhivataltól be kell szerezni a munkaterületre és a környékére esõ<br />
alappontok adatait. A felsõrendû és a IV. rendû alappontokat a Földmérési Intézet is<br />
nyilvántartja.<br />
11.4.2.1.2. A körzeti földhivatalnál<br />
A területi (körzeti) földhivataltól kell kérni a nyilvántartási térkép hiteles másolatát.<br />
A másolatot a földmérési munkát végzõ szerv is elkészíttetheti saját dolgozójával. Másolás<br />
elõtt a térképet ki kell egészíteni a még be nem dolgozott jogerõs változásokkal. Ma már a<br />
térképmásolat többnyire iratmásolóval készül A/4 vagy A/3 méretben. Ekkor gondoskodni<br />
kell arról, hogy a másolaton az õrkeresztek is szerepeljenek.<br />
Térképmásolat helyett a változásokkal kiegészített nyomdai másolatot (értékesítési<br />
példányt) célszerû beszerezni, ha a munka nagyobb terjedelmû. Mérettartó mûanyag lapon,<br />
vagy jó minõségû térképpapíron készítjük a másolatot, ha azon a lapon térképezünk,<br />
földrészlethatárokat azonosítunk, területszámítást végzünk.<br />
Amennyiben a területrõl készült térkép numerikus felméréssel készült (pl. szabatosan<br />
felmért területek) a részletpontok koordinátáit is be kell szerezni.<br />
Térképi határvonalak azonosításához, térkép-terepazonos grafikus alappontok<br />
ellenõrzéséhez be kell szerezni a korábbi felmérések (kitûzések) mérési adatait tartalmazó<br />
munkarészeket, vagy azok másolatait is.<br />
Ugyancsak a körzeti földhivataltól kell kigyûjteni a munkaterületre esõ földrészletek<br />
területi adatait, és az érintett helyrajzi számok legmagasabb alátörési számát.<br />
A körzeti földhivataltól kell kérni az ingatlan-nyilvántartási adatokat. Ehhez meg<br />
kell adni a munkával érintett földrészletek helyrajzi számait. A földhivatal másolatot készít a<br />
tulajdoni lapokról, vagy kijegyzéseket készíthetünk. Ügyeljünk arra, hogy ne csak a<br />
közvetlenül érintett, hanem bizonyos számú szomszédos földrészletrõl is gyûjtsünk<br />
adatokat.<br />
Új felméréssel készített földmérési alaptérkép állami átvétele közben vagy után -<br />
akkor is, ha az ingatlan-nyilvántartást még nem szerkesztették át - a földmérési munkát az új<br />
alaptérkép felhasználásával kell végezni, de tekintettel kell lenni a korábbi (pillanatnyilag<br />
még érvényes) térképi állapotra is.<br />
Az adatgyûjtés során a nyilvántartással egyezõen vezetett térképen kívül a<br />
rendelkezésre álló legpontosabb térkép másolatát a hozzá tartozó számszerû adatokkal,<br />
méretekkel és területekkel, valamint az alrészletek adataival stb. együtt kell beszerezni.<br />
Külterületen, vagy a település mezõ- vagy erdõgazdálkodással hasznosított más<br />
területén a földminõsítési térképpel egyezõ mûvelési ágra és alosztályra vonatkozó<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Kar, Székesfehérvár<br />
2008.<br />
193
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
adatokat (határvonal, minõségi osztály és a hektárra vonatkozó kataszteri tiszta jövedelem<br />
értéke AK/fillérben) is be kell szerezni.<br />
11.4.2.2. Alappontsûrítés<br />
11.4.2.2.1. Vízszintes értelmû alapppontsûrítésrõl<br />
Amennyiben alappontsûrítés szükséges, azt a Vetületi és az Alappontsûrítési<br />
Szabályzatok (A.1 és A.5.) elõírásai szerint kell végezni, figyelemmel a GPS alkalmazásával<br />
végzendõ pontmeghatározásokra vonatkozó útmutató elõírásaira is.<br />
Az alappontsûrítést ma már EOV-ben kell készíteni. Ha a feldolgozással érintett<br />
terület több településre összefüggõen terjed ki, és ezen a területen EOV rendszerben<br />
rendelkezésre áll a IV. rendû vízszintes hálózat, de a földmérési alaptérkép még nem ebben<br />
a vetületi rendszerben készült, az alappontsûrítést az új hálózatra támaszkodva kell végezni.<br />
A pontokat a földmérési alaptérkép (jelenlegi) rendszerébe kell transzformálni.<br />
Amennyiben az alaptérkép más vetületi rendszerben áll csak rendelkezésre, az<br />
alappontokat és a részletpontokat át kell számítani a földmérési alaptérkép vetületi<br />
rendszerébe is. Ha a földmérési alaptérkép EOTR-ben készült, a változások méréséhez csak<br />
az egységes országos vetületi rendszerben (EOV) meghatározott alappontokat szabad<br />
felhasználni.<br />
11.4.2.2.2. Magassági értelmû alappontsûrítésrõl<br />
A magassági pontsûrítés jellemzõi:<br />
A magassági felmérést a balti alapszintre vonatkoztatott országos magassági<br />
alappont-hálózat pontjai és az ezek között meghatározott magassági alappontok<br />
felhasználásával kell végezni (a Balti és az Adriai tengerszint között 675 mm<br />
eltérés van).<br />
A magassági alappontokat IV. rendû vonalszintezéssel sûrítjük<br />
Az ipartelepek magassági alapponthálózatát a Mérnökgeodéziai Szabályzat elõírásai<br />
szerint kell kitûzni és meghatározni.<br />
11.4.2.2.3. Alappontsûrítés fotogrammetriai eljárással<br />
Nagyobb területre kiterjedõ meliorációs munkákhoz, tereprendezéshez,<br />
vízrendezéshez, talajvédelmi táblásításhoz, vagy jelentõs vonalas létesítmények tervezési<br />
feladataihoz a tervezési alaptérképet és a létesítményekrõl a megvalósulási térképet<br />
fotogrammetriai eljárással célszerû készíteni a felmérési szabályzatok elõírásainak a<br />
betartásával.<br />
Fotogrammetriai eljáráshoz az illesztõpontokat 1:1000 méretarányban felmérendõ<br />
területeken IV. rendû, egyéb esetekben V. rendû alappontként határozzuk meg az A.3<br />
vagy az A.4 Szabályzat elõírásai szerint.<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
194
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
A felmérési alapponthálózat (F pontok) sûrítését fotogrammetriai eljárás alkalmazása<br />
esetén térbeli légiháromszögeléssel végezzük. Az F pontokat a feladat követelményeitõl<br />
függõ sûrûségben határozzuk meg. Az F pontok kitûzésekor a fotogrammetriai<br />
meghatározás szempontjain kívül azt is figyelembe kell venni, hogy ezek a pontok a kitûzés<br />
és a kiegészítõ mérések céljainak is megfeleljenek, és az állandósított pontok<br />
fennmaradása is biztosított legyen.<br />
11.4.2.3. Részletmérés és számítás<br />
Feladatok:<br />
– Azonosítás (esetleg elhatárolás).<br />
– Mérés (ellenõrzõ összemérések) és az adatok rögzítése.<br />
– Koordináta számítás.<br />
Mindezt a vonatkozó felmérési szabályzatok hibahatárai szerint, esetleg<br />
fotogrammetriával.<br />
A számítás ezt követõen külön szoftverrel vagy a térképezéssel (térképszerkesztéssel)<br />
együtt történhet. Utóbbi esetben a dokumentálás általában egyszerûsödik.<br />
11.4.2.3.1. A vízszintes értelmû részletmérésrõl általában<br />
A vízszintes részletmérés történhet geodéziai vagy fotogrammetriai módszerrel.<br />
Mindenek elõtt azonban el kell végezni a megvalósulási térképen vagy változási<br />
vázrajzon feltüntetett terület határvonalának a vizsgálatát. Meg kell állapítani, hogy a<br />
határvonalat képezõ régi földrészlethatárok a térképen és a terepen megfelelnek-e<br />
egymásnak. Ezt az azonosításra vonatkozó fejezetben (a kitûzés hibahatárainál) ismertettük.<br />
Ha a határvonal földrészletek megosztásából keletkezett, akkor az azonosítás a földrészlet<br />
régi (külsõ) határvonalaira is célszerû, hogy kiterjedjen.<br />
A határvonalon belüli területek felmérésekor a részletpontok csoportosítását a DAT<br />
(illetve a korábbi szabályzatok) tartalmazza. Amennyiben a területrõl korábbi vetületi<br />
rendszerben levõ térkép van érvényben, az arra vonatkozó hibahatárokat kell figyelembe<br />
venni.<br />
A részletmérést ortogonális és poláris módszerekkel végezzük - újabban<br />
adatrögzítéssel - esetleg GPS berendezéssel, vagy fotogrammetriai eljárásokkal a földmérési<br />
alaptérkép készítésére ismertetett módon.<br />
A mérések eredményét mérési jegyzeten rögzítik, illetve ábrázolják. Ezt A/4-es<br />
nagyságú rajzpapíron vagy füzetben kell készíteni. A lapokat úgy kell számozni, hogy a<br />
rajtuk ábrázolt terület kapcsolata egyértelmû legyen. A változás elõtti állapotot a<br />
nyilvántartási térképpel egyezõ tartalommal fekete színnel, az új állapotnak megfelelõ<br />
vonalakat, az új helyrajzi számokat, mûvelési ágak és alrészletek jelölését ettõl eltérõ (pl.<br />
piros) színnel célszerû feltüntetni. A megszûnt régi vonalakat kettõs áthúzással kell<br />
érvényteleníteni. A mérési vonalakat eredményvonallal, az ordináta vonalakat vékony<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Kar, Székesfehérvár<br />
2008.<br />
195
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
szaggatott vonallal kell ábrázolni. A mérési jegyzeten fel kell tüntetni a község nevét, a<br />
térképszelvény számát, a helyrajzi számot, az utcaneveket, a házszámokat, és az északi<br />
irányt.<br />
Nagyobb összefüggõ területek felmérésekor a mérési jegyzetekrõl mérési vázlatot<br />
vagy tömbrajzot kell szerkeszteni.<br />
Térképezésre alkalmas munkarésznek kell tekinteni a megvalósulás után a helyszínen<br />
mérésekkel ellenõrzött kitûzési adatokat tartalmazó kitûzési vázlatot is abban az esetben, ha<br />
a mérést végzõ szerv a mûszaki leírásban igazolja, hogy a kitûzött állapot a megvalósult<br />
állapottal a megadott hibahatárokon belül egyezik.<br />
A részletpontokat általában összeméréssel ellenõrzik, a vonatkozó hibahatárok<br />
figyelembevételével arra az esetre is, ha a tervezett létesítmény kitûzött fõpontjait (pl.<br />
házhelyterületen belül a tömbök sarokpontjait) összeméréssel ellenõrizzük.<br />
Szabatosan felmért területeken az 1954-ben kiadott Szabatos Felmérési Utasítás és a<br />
Mérnökgeodéziai Szabályzat elõírásait kell betartani.<br />
Digitális adatok felhasználása esetén legalább olyan formátumban kell az adatokat<br />
leadni, amilyenben a földhivatal azt szolgáltatta vagy (digitálisan) fogadni tudja.<br />
11.4.2.3.2. Magassági értelmû részletmérés<br />
A részletpontok magassági meghatározását végezhetjük:<br />
- vonalszintezéssel,<br />
- tahimetrikusan,<br />
- területszinteséssel,<br />
- hossz- és keresztszelvény felvétellel,<br />
- trigonometriai magasságméréssel,<br />
- sztereofotogrammetriai kiértékeléssel,<br />
de legalább a felmérési szabályzatokban a magasságmérésre megadott hibahatárokat<br />
be kell tartani.<br />
Fontos azonban megjegyezni, hogy az alkalmazandó hibahatárokat a munka célja,<br />
jellege és volumene a megrendelõ oldaláról is befolyásolhatja!<br />
11.4.2.4. Térképezés (térképszerkesztés) és objektum-azonosítók megadása<br />
Méretarány: alaptérképpel egyezõ, vagy nagyobb!<br />
Elvárt pontosság: ugyancsak a fentiek szerint.<br />
Lap keretmérete: min. A/4, max. szelvény méretû. Lehet sáv-térkép is, ha indokolt,<br />
de digitálisan is készülhet, ha a megrendelõ azt fogadni tudja.<br />
is.<br />
Anyaga: pausz, fólia, alubetétes rajzpapír, rajzlap, de készülhet mágneses hordozón<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
196
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
Mértéke, terjedelme: Általában - minimum - az érintett egész földrészlet kell; de ha<br />
hosszan elnyúlik, több szelvényen, lehet csak annyit kidolgozni, amennyi a változás<br />
szemléltetéséhez elégséges.<br />
kell.<br />
Tervezni lehetõleg "magán" az eredetin, vagy a földhivatal nyilvántartási térképén<br />
Amennyiben numerikus adatok állnak rendelkezésre, automatikus koordinatográffal<br />
történhet a térképezés, majd a kirajzolás.<br />
Ha digitális adatok kezelésére alkalmas térképszerkesztõ (pl. ITR, AutoCad,<br />
MicroStation, stb.) áll rendelkezésünkre, annak eszköztárából válogathatunk a<br />
térképezéshez szükséges adatok biztosítása és a végrehajtás módszerei között.<br />
A változás elõtti és utáni térképi részletek az általános elvek szerint kerüljenek<br />
ábrázolásra.<br />
Igen fontos, hogy a térképi objektumok mind a grafikai megjelenítésükhöz, mind az<br />
esetleges adatbázisbeli elhelyezésükhöz (majd kezelésükhöz) szükséges egyedi<br />
azonosítóikkal rendelkezzenek! A szokásos - de valamennyi - azonosító egyediségét (pl.<br />
alrészletek betûjele) biztosítja a beszúrási helyhez tartozó koordinátapár: a geokód,<br />
amelynek megadásáról digitális állomány esetén feltétlen gondoskodni kell.<br />
11.4.2.5. Területszámítás, területelszámolás<br />
Legalább az eredeti módszerrel, de lehetõleg koordináták alapján végezzük akkor<br />
is, ha a munkaterületrõl csak analóg térkép grafikus rajza áll rendelkezésre.<br />
Grafikus eredeti térkép, azaz digitalizált koordináták alapján (csak „forgalomba<br />
helyezett” alapadatok esetén) a területellenõrzés illetve meghatározás - vonatkozó -<br />
hibahatárok alapján történõ ráállítással oldható meg.<br />
A ráosztás a terület nagysága figyelembevételével.<br />
Ha a koordináták ugyan digitalizálásból származnak, de az ingatlan-nyilvántartásba<br />
annak alapján kerültek be az adatok, ugyancsak nem kaphatnak javítást, egyébként grafikus<br />
meghatározásnak kell tekinteni (1/1 arányú javítás).<br />
Speciális területszámítás az az eset, amikor a térképi részletek ugyan grafikusak, de<br />
a változás területe mért, vagy kitûzött koordinátákból számítható. Ekkor ugyanis egyrészt a<br />
nyilvántartási területek összegére, másrészt a koordinátákból számított területre is állnia kell<br />
a területelszámolásnak (pl. kisajátításnál).<br />
A területszámítást általában elégséges részben a változás elõtt, másrészt a változás<br />
után egyben végezni. Bizonyos esetekben azonban (lásd térrajz. illetve a kisajátítás) a<br />
változott határral metszett területrészenként is elõ kell állítani az adatokat.<br />
Amennyiben a területellenõrzéskor hibahatárt meghaladó ellentmondást találunk<br />
(ami az önellenõrzés után is fennáll), a földhivatalhoz kell fordulni, az esetleges eredeti<br />
felmérési, területszámítási hiba kijavítását kérve.<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Kar, Székesfehérvár<br />
2008.<br />
197
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
A területszámítás alapján ún. Területegyenleget akkor kell készíteni, ha térképi<br />
földrészlethatár vagy területváltozás történik.<br />
A területegyenleget néha területelszámolást Területkimutatás-nak is hívják, ami a<br />
változások területeltérésének kimutatására utaló elnevezés (bár nem szerencsés, mert utóbbi<br />
a kisajátításnál mást jelent).<br />
Bizonyos esetekben - amikor a munkarész készítése követi a feladat végrehajtásának<br />
sorrendjét - a Területkimutatás külön készül a változás elõtti, majd a változás utáni<br />
adatokról. Ekkor fontos annak biztosítása, hogy valóban összetartozó adatsor kétféle<br />
állapotát mutassa a munkarész!<br />
Fontos kihangsúlyozni, hogy a Területkimutatás nem helyettesítheti a<br />
területszámítást, amit koordinátákból végzett meghatározásnál azok sorrendjét is mutató<br />
körülírással kell dokumentálni!<br />
A területelszámolás általában a vázrajzon kerül feltüntetésre. Amennyiben nem, arra<br />
utalni kell a vázrajzon.<br />
A területelszámolást a kisajátítási dokumentációban, esetleg a nagyobb arányú<br />
mûvelési ág változásról, illetve mûvelés alól történõ kivonásról készült és az ITR-rel végzett<br />
munkáknál hívják Területkimutatásnak.<br />
Bizonyos esetekben - amíg a digitális átalakítás adott településen nem történik meg -<br />
elõírhatja a földhivatal, hogy a numerikus és a grafikus területek közötti ellentmondást<br />
(ellenhibát) ún. "fiktív", vagy a változással valójában nem érintett, általában csak érintkezõ<br />
földrészletbe kezeljük le, vegyük figyelembe. Ez azonban csak igen gondos mérlegelést<br />
követõen tehetõ meg és nyilvántartásáról gondoskodni kell.<br />
Amennyiben szoftverrel történik a területszámítás, annak jogtiszta voltáról a<br />
földhivatal bármikor tájékozódhat.<br />
11.4.2.6. Zárómunkák, felülvizsgálat<br />
A munkarészek elkészítése után a vállalkozónak egy belsõ vizsgálat keretében felül<br />
kell vizsgálnia a teljes folyamatot, majd minõsítenie kell a munkát, hogy megfelel-e a<br />
vonatkozó szakmai elvárásoknak. Ez ún. kis munkák esetén külön dokumentálást nem<br />
igényel, de nagyobb volumenû munkáknál egyrészt a vizsgálatokat rögzíteni kell, másrészt<br />
nem is végezheti az, aki annak végrehajtásában részt vett. A feltárt hibák javítását ún. az<br />
vizsgálati jegyzõkönyvben is rögzíteni kell azon túl, hogy valamennyi érintett munkarészen<br />
érvényesíteni kell.<br />
Ebben a szakaszban történik meg a munkarészek összeolvasása, végül a minõség<br />
tanúsítása, majd a munkarészek leadásra történõ összeállítása is.<br />
A minõség tanúsításának záradékszövegében - értelemszerûen - a következõknek kell<br />
szerepelniük:<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
198
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
"A munka a természetbeni állapotot ábrázolja és megfelel a vonatkozó (F.2, stb.)<br />
szakmai szabályozás tartalmi és pontossági elõírásainak. Mûszaki és ingatlan-nyilvántartási<br />
átvezetésre alkalmas."<br />
11.4.2.7. A földmérési és térképészeti munkák minõsítése és mûszaki leírása<br />
A sajátos célú munkákat is – mielõtt továbbadják – felül kell vizsgálni. Egyszerûbb<br />
esetben a munka készítõjének kell meggyõzõdnie, hogy a munkát a vonatkozó szabályok<br />
szerint készítette és azt tanúsítania is kell. Nagyobb munkák esetében a vizsgálatot külön<br />
kell dokumentálni és egyben a munka készítõjének egy - a munkát jellemzõ - Mûszaki leírást<br />
kell készítenie. Digitális munkák esetében ez egy ún. Meta-adatsor, amelyben a munka<br />
végrehajtására vonatkozó legfontosabb jellemzõket kell belefoglalni, amelyek alapján bárki<br />
késõbb tájékozódhat a végzett munkáról és annak adatminõségi jellemzõirõl.<br />
11.4.2.8. A földhivatali felülvizsgálatról és záradékolásról<br />
Az elkészített munkát- amennyiben az állami alaptérkép illetve az ingatlannyilvántartás<br />
tartalmát érinti, be kell nyújtani a földhivatalhoz abban az esetben is, ha az nem<br />
volt bejelentésre kötelezett munka. Erre a felülvizsgálatra az eredeti munkarészeket kell<br />
benyújtani. Egyes munkarészeket a földhivatal megõríz (ezek alapján végzi el pl. az ún.<br />
"záradékolásokat"), másokat csak a vizsgálat idõtartamára kér be.<br />
A vizsgálatra azelõtt célszerû a munkát benyújtani, mielõtt azt a megrendelõnek<br />
átadnánk, hogy az esetleges javításokat valamennyi példányon közvetlenül át lehessen<br />
vezetni.<br />
A felülvizsgálat megtörténtét a másodpéldányokon - így a megrendelõ példányain is -<br />
szerepeltetni kell, ezért gyakran a felülvizsgálattal egyidõben a földmérõ nyújtja be<br />
záradékolásra a másodpéldányokat (holott valójában nem volna kötelezettsége - ámbár<br />
célszerû). Amennyiben a Megrendelõ adja be záradékolás végett a munkarészeket, az csak a<br />
felülvizsgálatot és az esetleges hibajavítást követõen történhet meg.<br />
11.4.2.8.1. Felülvizsgálat és elõzetes nyilvántartásba vétel<br />
A felülvizsgálattal egyidõben történik meg a munka nyilvántartásba vétele is.<br />
Amennyiben a munka földrészlethatárt, vagy tulajdonosi jogokat is érint, ekkor csupán ún.<br />
Elõzetes nyilvántartás-ba vétel történik. Végleges nyilvántartásba ugyanis csak<br />
(amennyiben építési telek alakul ki, vagy át a munkával) az építési hatóság által is<br />
jóváhagyott (záradékolt) és a tulajdonos által külön kért változások vezethetõk át.<br />
Ez az Elõzetes nyilvántartásba vétel napjainkban már csak kétféleképpen történik,<br />
aszerint, hogy a térkép milyen formában áll rendelkezésre:<br />
– elemkezelésû digitális rajzállományok, illetve<br />
– objektumszemléletû digitális térképi adatbázis esetén, de<br />
a hagyományos (analóg) térkép készült munkákkal is találkozhatunk még.<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Kar, Székesfehérvár<br />
2008.<br />
199
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
11.4.2.8.2. Egyes változási vázrajzok fontosabb jellemzõi<br />
Földrészletre vonatkozó vázrajzok<br />
Több fajtája ismeretes:<br />
telekalakítások vázrajzai<br />
kisajátítási térkép,<br />
területátcsatolás vagy<br />
mûszakilag indokolt határvonal-változás vázrajza.<br />
Tartalma nagyrészt egyezik az általános vázrajzi tartalommal, de fontos, hogy a<br />
változás utáni tulajdoni állapot megjelölése megtörténjen. (lásd a 63-69.sz. ábrákat).<br />
Fontos megjegyezni, hogy általában vázrajzról beszélünk, de legtöbbször többféle<br />
munkarész együttes készítését igénylõ munkákról van szó pl. a házhelyosztás – mint<br />
telekalakítás – feladata esetén legalább 10 féle munkarész készül.<br />
11.4.2.8.3. Épületfeltüntetési vázrajz<br />
Többféle funkciót tölthet be:<br />
Megvalósulási térkép és változási vázrajz is egyben.<br />
Önálló ingatlan bejegyzésére alkalmas vázrajz is lehet<br />
Mûvelési ág (alrészlet-) változással is együtt járhat.<br />
Az általános vázrajzi tartalmon kívül az utcanév és házszám feltüntetése mellett:<br />
Önálló ingatlan esetében annak betûjelét és területét, nagyított (lehetõleg<br />
M=1:100 ma) alaprajzát és méreteit, továbbá a lakás (ingatlan azonosító<br />
sorszámát és) tulajdonosának adatait tartalmazza.<br />
Mûvelési ág változásával együtt járó esetben az alrészlet új határvonalát és<br />
betûjelét, valamint területét is fel kell tüntetni.<br />
Nagyobb arányú mûvelési ág változása (mûvelés alól történõ kivonás).<br />
Az alrészletek, alosztályok határvonala és azonosítói (betûjele illetve minõségi<br />
osztálya) és területi változásai, valamint értéke. A változott szakaszok 0,3 mm vastag<br />
vonallal.<br />
11.4.2.8.4. Egyéb változási vázrajzok<br />
További vázrajzok készítése szükséges a következõk bejegyzéséhez is:<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
200
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
- meg nem osztott ingatlanra vonatkozó több kezelõ jogának bejegyzésére,<br />
- telki szolgalmi jog,<br />
- villamos berendezések elhelyezésére,<br />
- vezetékjog, stb. bejegyzésére szolgáló vázrajzok.<br />
Utóbbiak közös vonása, hogy a változással érintett terület határa az alrészletnél<br />
hosszabb szaggatott vonallal, a terület megjelölése többnyire római számmal történik,<br />
megjelölve a területet és a jogosult természetes vagy (általában) jogi személy adatait.<br />
11.4.2.8.5. FöldÉRTÉK szerinti OSZTÁSok-ról<br />
A közelmúltban a kárpótlással és az ún. "tagi részarány-szerint nyilvántartott”<br />
(röviden: részarány-) tulajdon megszüntetésével elõtérbe került a nagy mezõgazdasági<br />
földterületek érték szerinti kiosztása, vagyis a földrészleteknek nem csak a geometriai<br />
formáját és nagyságát, hanem a föld értékét is figyelembe vesszük a számítások során.<br />
Magyarországon a földek értékét - jelenleg (ismét) - aranykoronában fejezik ki. Az érték<br />
szerinti osztáskor a földrészlet sarokpontok koordinátáin kívül ismerni kell az alrészlet<br />
határpontok koordinátáit is, valamint azok területét és aranykorona értékét.<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Kar, Székesfehérvár<br />
2008.<br />
201
(<br />
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
F.2 szab. 11. sz. melléklet<br />
Siklósdi Földmérõ Kft. Siklósd község, város<br />
A munkavégzõ neve<br />
belterület<br />
Munkaszám: 104-1/2001<br />
VÁLTOZÁSI VÁZRAJZ<br />
a 184 helyrajzi számú földrészleten lévõ épületekrõl<br />
Méretarány: 1:1000<br />
Szelvényszám:<br />
99-121-412<br />
Helyrajzi<br />
szám<br />
Változás elõtt<br />
Változás után<br />
Alrészlet Terület Alrészlet Terület<br />
Helyrajzi<br />
jel mûv. ág ha m 2 AK<br />
szám jel mûv. ág ha m 2 AK Jegyzet<br />
Min.o.<br />
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15<br />
184 •<br />
Kivett,<br />
Kivett,<br />
Lakóház,<br />
Lakóház, • • 1375 • 184 •<br />
• •<br />
udvar,<br />
udvar<br />
gazd. ép<br />
1375 • •<br />
Készítette: Siklósd, 2001. június 26.<br />
Kiss István<br />
Készítõ<br />
Ez a változási vázrajz megfelel az érvényben lévõ<br />
Véglegesen térképezve:<br />
F.2. Szabályzat tartalmi és pontossági elõírásainak. .......................................<br />
vizsgáló<br />
Kovács János<br />
P.H.<br />
Ing.rend.min.sz.:........................................ ) minõséget tanúsító<br />
földmérõ P.H Ing.rend.min.sz.:<br />
1459/1995<br />
63. sz. ábra: Változási vázrajz épület feltüntetésérõl<br />
Min.o.<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
202
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Kar, Székesfehérvár<br />
2008.<br />
203
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
F.2 szab. 12. sz. melléklet<br />
Siklósdi Földmérõ Kft. Siklósd község, város<br />
A munkavégzõ neve<br />
belterület<br />
Munkaszám: 104-1/2001<br />
MÉRÉSI VÁZLAT<br />
a 184 helyrajzi számú földrészleten lévõ épületekrõl<br />
Szelvényszám: 99-121-412<br />
(4.12)<br />
Készítette: Siklósd, november 15.<br />
Kiss István<br />
Kovács József<br />
földmérõ<br />
Készítõ minõséget tanúsító<br />
64. ábra: Mérési vázlat épület feltüntetéséhez<br />
Ing.rend.min.sz.: 1459/1995<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
204
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
F.2 szab. 13. sz. melléklet<br />
Siklósdi Földmérõ Kft. Siklósd község, város<br />
A munkavégzõ neve<br />
belterület<br />
Munkaszám: 104-1/2001<br />
VÁLTOZÁSI VÁZRAJZ<br />
a 250/2 helyrajzi számú földrészleten lévõ önálló tulajdonú épület<br />
feltüntetésérõl<br />
Méretarány: 1:1000 Szelvényszám: 99-121-412 (4.12<br />
Helyrajzi<br />
szám<br />
Változás elõtt<br />
Változás után<br />
Alrészlet Terület Alrészlet Terület<br />
Helyrajzi<br />
jel mûv. ág ha m 2 AK<br />
szám jel mûv. ág ha m 2 AK Jegyzet<br />
Min.o.<br />
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15<br />
250/2 • Kivett, • • 1389 • 250/2 Kivett, 1389<br />
beépítetlen<br />
terület<br />
• beépített<br />
terület<br />
• • •<br />
250/2/A Lakóház,<br />
•<br />
gazd. ép. • • 147<br />
•<br />
Készítette: Siklósd, 2001. június 26.<br />
Kiss István<br />
Készítõ<br />
Ez a változási vázrajz megfelel az érvényben lévõ<br />
Véglegesen térképezve:<br />
F.2. Szabályzat tartalmi és pontossági elõírásainak. ........................................<br />
vizsgáló<br />
Kovács János<br />
P.H.<br />
Ingrend.min.sz.:........................................<br />
(körz. fh.)<br />
minõséget tanúsító földmérõ P.H.<br />
Ing.rend.min.sz.: 1459/1995<br />
65. sz. ábra: Változási vázrajz önálló épület feltüntetésérõl<br />
Min.o.<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Kar, Székesfehérvár<br />
2008.<br />
205
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
11.5. A HELYRAJZI SZÁMOZÁS, VÁLTOZÁSKOR<br />
A helyrajzi szám a földrészlet "neve", azonosítója, mint a geokód is. Így tehát egy-egy<br />
földrészletnek csak egy helyrajzi száma lehet.<br />
Fontos feltétel, hogy a helyrajzi szám változásait is követni lehessen (pl.<br />
továbbosztáskor), ugyanakkor csak a legszükségesebb esetben módosuljon a korábbi hrsz.<br />
A földrészlet-szintû felületszerû objektumok azonosítói a helyrajzi számok. A<br />
földrészletek változásakor általában az objektum-azonosítókban is változás következik be,<br />
azonban ez nem törvényszerû. Vannak általános és speciális szabályok a helyrajzi számok<br />
megadására a földrészletek módosulásakor.<br />
A helyrajzi számozás elvei, rendszere (az elõzõ fejezetekbõl) már ismertek.<br />
A helyrajzi számozás fõbb csoportjai:<br />
- Megosztás (felosztás)<br />
- Összevonás<br />
- Telekhatárvonal-szabályozás<br />
- Vonalas létesítmény esetében<br />
- Házhelyosztás<br />
- Területátcsatolás és mûszakilag indokolt határvonal kiigazítás esetén.<br />
Ezekhez kapcsolódó eljárás az<br />
- alrészletek kezelése<br />
- egyszerûsített kisajátítás során érintett területek jelölése.<br />
A fentiek közül csak a leggyakoribbakat mutatjuk be.<br />
11.5.1. Általános szabályok<br />
Az egyértelmû azonosítás céljából minden földrészletet külön számmal - a helyrajzi<br />
számmal - kell ellátni. A földrészlet az ingatlan-nyilvántartás alapegysége is, ezért elemi<br />
szükség van a térkép és a kapcsolódó nyilvántartás(ok) közötti egyértelmû<br />
azonosíthatóságra; ezt is megteremti a helyrajzi szám.<br />
A helyrajzi számozást településenként kell végezni. Egy igazgatási egységen belül<br />
egy helyrajzi szám csak egyszer fordulhat elõ.<br />
A település teljes területe, továbbá a belterület és a zártkert (összefüggõ területei)<br />
helyrajzi számozás szempontjából egységet alkotnak. Ezeket, mint fiktív külterületi táblákat<br />
kezeljük. (Összefüggõnek azt a zártkertet kell tekintenünk, melyet vasút, országos közút,<br />
hajózható csatorna nem oszt meg.) A külterületi táblák együttes területe adja ki a település<br />
területét.<br />
További elvek:<br />
– Minden földrészletet külön helyrajzi számmal kell megjelölni.<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
206
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
– Egy közigazgatási egységen (településen és fekvésen) belül egy helyrajzi szám csak<br />
egyszer fordulhat elõ.<br />
– Amennyiben adott földrészlet több részre oszlik, alátört számokkal látjuk el, hogy<br />
kitûnjön, mibõl származott.<br />
– Ugyanaz a helyrajzi szám alátört és alátörés nélkül - egyidejûleg - nem fordulhat elõ.<br />
– Már megszûnt helyrajzi számot (vagy alátört számot) újra nem adhatunk.<br />
– Helyrajzi számozási szempontból az egy közigazgatási egységhez tartozó, de<br />
földrajzilag elkülönülõ egységeket (domíniumokat) nem kell külön kezelni, hanem a<br />
közigazgatási egység helyrajzi számozási rendszerébe kell illeszteni.<br />
A földrészletek helyrajzi számozása nagy figyelmet és a szabályok pontos ismeretét<br />
kívánja meg.<br />
11.5.2. Helyrajziszámozás a földrészletek változásakor<br />
A földrészletek eredeti helyrajziszámozása, amikor minden földrészletet egész<br />
számmal jelölünk meg, csak az eredeti felmérés után van meg. A késõbbiekben az egyes<br />
földrészletek megváltoznak, egyes földrészleteket<br />
megosztanak és két tulajdonosa lesz, külterületi<br />
területeket belterülethez csatolnak, új községek<br />
alakulnak.<br />
11.5.2.1. Helyrajziszámozás földrészletek<br />
megosztásakor<br />
A földrészletek megosztása az egyik<br />
leggyakoribb feladat. Ha egész helyrajziszámú<br />
földrészletekre osztunk meg, akkor a keletkezõ új<br />
földrészleteket a helyrajziszám alátörésével jelöljük.<br />
Helyrajziszámozás<br />
földrészletek megosztásakor<br />
A keletkezõ új földrészletek olyan<br />
helyrajziszámot kapnak, melyek az eredeti helyrajziszám alátörésével keletkeznek. Az<br />
alátörést úgy végezzük, hogy a kialakuló új földrészletek helyrajzi számának alátörése<br />
egyezzen meg az eredeti számozás irányával. Új földrészletek keletkezésekor alapelv az,<br />
hogy az új földrészletek helyrajziszáma ne egyezzen meg az eredeti földrészlet helyrajzi<br />
számával.<br />
Megoszthatunk olyan földrészleteket is, melynek a helyrajziszáma már törtszám.<br />
Ekkor az új földrészletek helyrajzi száma szintén tört szám lesz. A számláló egyezik a<br />
korábbi helyrajzi szám számlálójával és a nevezõt az eddigi legnagyobb alátörést követõ<br />
számtól kezdve számozzuk tovább.<br />
Ha csak a földrészletek közötti határvonalat módosítjuk, akkor a helyrajzi számokat<br />
változatlanul hagyjuk és csak a területeket módosítjuk az új helyzetnek megfelelõen.<br />
Ha egy földrészletet kevesebb, mint 50 részre osztunk fel, akkor az elõzõekben<br />
megismert módon helyrajzi számozzuk az új földrészleteket. Ha a kialakuló új földrészletek<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Kar, Székesfehérvár<br />
2008.<br />
207
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
száma az 50-et meghaladja, akkor a helyrajzi számozást a tartalékolt helyrajzi számok<br />
felhasználásával kell végezni.<br />
11.5.2.2. Helyrajziszámozás földrészletek összevonása esetén<br />
Az összevonás eredményeként keletkezett új földrészlet helyrajzi számozására az összevont<br />
földrészletek helyrajzi számai közül a legkisebb egész számot; egész szám hiányában a<br />
legkisebb számlálójú tört helyrajzi szám legnagyobb nevezõjû alátörését kell felhasználni.<br />
11.5.2.3. Vonalas létesítmények keletkezése vagy változása esetén<br />
Vonalas létesítmények megvalósítása<br />
esetén az új vonalas létesítmény földrészlete<br />
sok korábbi földrészletet metsz át,<br />
keresztez. Ekkor a vonalas létesítményt a<br />
legkisebb egész helyrajzi számú megosztott<br />
földrészlet alátörésével számozzuk. A meg<br />
nem osztott földrészletek helyrajzi számát<br />
nem változtatjuk meg, hanem csak területét<br />
módosítjuk. A többi földrészletet a<br />
korábbiak szerint számozzuk.<br />
Helyrajziszámozás utcanyitásakor<br />
Másként kell eljárni, ha kisajátítással<br />
keletkezik a vonalas létesítmény: abban az esetben földrészletenként külön vázrajz készül és<br />
a megosztás szabályai érvényesítendõk. (44/2006 FVM. sz. rendelet)<br />
11.5.2.4. Alrészletek megjelölése a földrészlet, illetve a mûvelési ág változása esetén<br />
Földrészlet megosztása esetén az alrészleteket a keletkezett új földrészletekre<br />
vonatkozóan külön-külön • szükség szerint az eredeti alrészletjelzéstõl függetlenül • kell<br />
megjelölni.<br />
Több mûvelési ágban hasznosított földrészletek összevonása esetén a természetben<br />
összefüggõ, azonos mûvelési ágba tartozó területeket egy alrészletté kell összevonni és az<br />
egyes mûvelési ágakat az eredeti alrészletek jelzésétõl függetlenül kell megjelölni.<br />
Mûvelési ág változása esetén a fentieket kell értelemszerûen alkalmazni a következõ<br />
kiegészítéssel.<br />
Ha valamely alrészlet mûvelési ága teljes egészében a vele szomszédos alrészlet mûvelési<br />
ágára változik, a megváltozott alrészlet területét be kell olvasztani a szomszédos<br />
alrészlet területébe, betûjelzését pedig "beolvadt"-ként kezelni.<br />
Ha valamely alrészlet mûvelési ága csak részben változik a szomszédos alrészlet<br />
mûvelési ágára, betûjelzésüket • területük megfelelõ helyesbítése mellett •<br />
változatlanul kell hagyni.<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
208
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
A mûvelési ág változás eredményeképpen keletkezett új alrészletet a soron<br />
következõ • a földrészleten belül eddig nem használt kisbetûjével kell megjelölni.<br />
11.6. FÖLDRÉSZLETHATÁROK ÉS EGYÉB RÉSZLETPONTOK<br />
AZONOSÍTÁSA A BIRTOKHATÁRPONTOK KITÛZÉSÉHEZ<br />
Azonosíthatóság szempontjából meg kell különböztetünk:<br />
a földrészlethatár töréspontokat és az<br />
egyéb részletpontokat.<br />
Utóbbit elsõsorban az egykori meghatározásra vonatkozó elõírások határozzák meg,<br />
utóbbi esetben az elvárások ennél összetettebbek.<br />
Az ingatlan-nyilvántartásba földrészletenként bejegyzett jogok és tények a földmérési<br />
alaptérképen ábrázolt földrészlethatárokhoz és a földrészletek nyilvántartott területeihez<br />
kötõdnek.<br />
A földmérési és térképészeti tevékenységet szabályozó kormányrendelet kimondja,<br />
hogy a földmérési alaptérkép a tartalmat mérethelyesen, valósághûen ábrázolja és hitelesen<br />
tanúsítja.<br />
Ennek érdekében a földrészlethatárok azonosításakor feladatunk annak<br />
megállapítása a természetben lévõ határvonalakról, hogy a térképen ábrázolt, esetenként<br />
számszerûen is nyilvántartott határvonalakkal azonosak-e, illetve hogy a felmérés óta a<br />
határvonalak természetbeni helyzete megváltozott-e.<br />
Az azonosítás célja<br />
− új létesítmények bemérésekor - pl. helyszíneléskor, megvalósulási térképek<br />
készítésekor - , hogy a térképen és a terepen azonos határvonalak között ábrázoljuk<br />
a térkép új tartalmát, és a területszámítást is ezeken belül végezzük el;<br />
− egész földrészletek kisajátításakor, hogy a kisajátított terület határvonalát az<br />
azonosítás eredménye szerint tûzzük ki és jelöljük meg;<br />
− telekalakítási feladatok végrehajtásakor, hogy a megosztásból keletkezett új<br />
határvonalakat az azonosított határvonalak között tûzzük ki;<br />
− földrészlethatárok kitûzésekor, hogy a megrendelõ kívánságára kijelöljük a<br />
tulajdonában álló földrészlet nyilvántartott határvonalait.<br />
Ha a határvonalat azonosnak találjuk, terepen a tényleges állapotot, irodai<br />
feldolgozáskor a térképi állapotot és a hozzá tartozó területi adatokat fogadjuk el<br />
kiindulásként.<br />
Földrészlethatárok térképen ábrázolt töréspontjait a terepen általában:<br />
a pont rendûségétõl,<br />
a térkép méretarányától,<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Kar, Székesfehérvár<br />
2008.<br />
209
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
a térkép készítésére vonatkozó utasítás elõírásaitól,<br />
az alkalmazott felmérési technológiától függõ pontossággal tudjuk kitûzni.<br />
Koordináták alapján, vagy az eredeti mérési adatokból sem lehet a részletpontokat a<br />
terepen eredeti helyzetüknek pontosan megfelelõen eltérés nélkül kijelölni.<br />
Ezért eltérõ hibahatárokat állapítottak meg a földrészletek határvonalainak<br />
− számszerûen és<br />
− térképen nyilvántartott pontjai, valamint<br />
a természetben található tényleges állapot azonosítására, azonosságának megállapítására.<br />
A hibahatárok összeállításakor figyelembe vették a pontok terepi azonosítási,<br />
bemérési, térképezési, a térképrõl történõ lemérési stb. hibáit és azok halmozódását is.<br />
Az azonosítás hibahatárai (földrészlethatár kitûzésnél és megosztáskor)<br />
Sok esetben a hibahatáron belül lévõ változások is észrevehetõk. Például:<br />
ha a térképen törtvonallal ábrázolt határvonal a természetben egyenes, vagy a fordított eset<br />
áll fenn,<br />
ha a térképen ábrázolt épület és a hozzá csatlakozó mezsgye helyzete nyilvánvalóan<br />
megváltozott,<br />
ha a kiosztásból származó, egymás melletti, azonos területû, szabályos telkek szélessége<br />
egymás között megváltozott, stb.<br />
Ellenõrzõ<br />
származása<br />
30. táblázat: Azonosítási hibahatárok földmérési alaptérkép tartalmának felhasználásakor<br />
méretek<br />
Egy birtokhatár<br />
ellenõrzéséhez<br />
Birtokhatárok között<br />
(földrészlet<br />
szélességében)<br />
Szabatosan felmért területen, Szabatosan jelölt birtokhatárok esetén<br />
10 15 cm<br />
Szabatosan felmért területen, Nem szabatosan jelölt birtokhatárok esetén<br />
20 30 cm<br />
Korábbi munkarészbõl származó adat (méret) felhasználásakor<br />
30 45 cm<br />
Grafikus, de EOTR térképrõl származó adat felhasználásakor<br />
M=1:1000 30 45 cm<br />
M=1:2000 60 90 cm<br />
M=1:4000 120 180 cm<br />
Grafikus, régi rendszerû térképrõl származó adat felhasználásakor<br />
M=1:1000 40 60 cm<br />
M=1:2000 80 120 cm<br />
M=1:2880 115 170 cm<br />
M=1:4000 160 240 cm<br />
Külterületi, elemszintû digitális térkép esetén (21/1995 FM)<br />
0-60 m között 20 cm 30 cm<br />
60-100 m közt 30 cm 45 cm<br />
100 m felett 40 cm 60 cm<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
210
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
DAT szerint:<br />
Lásd a 9. fejezetben<br />
A hibahatáron belül megtalált pontokat “azonos”-nak kell tekinteni (térképi<br />
megfelelõjükkel).<br />
meg!<br />
Kitûzni csak azokat kell, amelyek ezt meghaladóan, vagy egyáltalán nem találhatóak<br />
Az azonosnak tekintendõ pontokat (ha azok a megrendelés tárgyát képezik) terepi<br />
helyén kell megjelölni!<br />
Koordinátákkal adott határpontok helyzetét összemérésekkel, vagy alappontokról<br />
ellenõrizzük.<br />
Térképi méretekkel adott határvonalat “térkép-terepazonos” (grafikus) alappontok<br />
között vizsgálunk.<br />
Ha nem állnak rendelkezésre a tervezett, szabályos telkek eredeti kitûzési méretei, a<br />
térképrõl lemért hosszabbik oldalból és a területbõl számítható szélességi méretek is<br />
felhasználhatók az azonosításhoz.<br />
Vegyes eljárással számított földrészletek szélességi méretei az eredeti<br />
területszámítási jegyzõkönyvbõl is kiírhatók.<br />
11.7. TELEKALAKÍTÁSOK<br />
A telekalakítások nemcsak földmérési szempontból, hanem építésügyi szempontból is<br />
jelentõs területfejlesztési beavatkozások egy-egy település életében. Ennek a<br />
tevékenységnek vannak országosan érvényes szabályozói és helyi vonatkozású szabályai.<br />
A telekalakításra az épített környezet alakításáról és védelmérõl szóló 1997. évi<br />
LXXVIII. Sz. ún. építési törvény (Étv), a végrehajtására 253/1997. Korm. sz. rendelettel<br />
kiadott OTÉK (Országos Településrendezési és Építési Követelmények), a 85/2000 FVM<br />
sz. rendelet, valamint az utóbbi módosítására kiadott 37/2007. ÖTM. számú és a 17/2008<br />
NFGM számú miniszteri rendeletek vonatkoznak.<br />
11.7.1. Fõbb fogalmak<br />
Településrendezési terv: a településszerkezeti terv, a szabályozási keretterv és a<br />
szabályozási terv együttese.<br />
Településszerkezeti terv (korábban ≈ Általános Rendezési Terv, ÁRT): az a<br />
településrendezési terv, amely meghatározza a település alakításának, védelmének<br />
lehetõségeit és fejlesztési irányait, ennek megfelelõen az egyes területrészek<br />
felhasználási módját, a település mûködéséhez szükséges mûszaki infrastruktúra<br />
elemeinek a település szerkezetét meghatározó térbeli kialakítását és elrendezését.<br />
Szabályozási terv (korábban »Részletes Rendezési Terv, RRT): az a településrendezési<br />
terv, amely a település közigazgatási területének felhasználásával és beépítésével,<br />
továbbá a környezet természeti, táji és épített értékeinek védelmével kapcsolatos sajátos<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Kar, Székesfehérvár<br />
2008.<br />
211
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
helyi követelményeket, jogokat és kötelezettségeket megállapító építési elõírásokat<br />
térképen, rajz formájában ábrázolja.<br />
Helyi építési szabályzat: az építés rendjét a helyi sajátosságoknak megfelelõen megállapító<br />
és biztosító települési önkormányzati rendelet.<br />
Telektömb: a telkek olyan csoportja, amelyet minden oldalról közterület vagy részben más<br />
beépítésre nem szánt terület határol.<br />
Telekalakítás: új építési telkek, építési területek kialakítása, valamint a már meglevõ építési<br />
telkek és építési területek alakjának vagy terjedelmének megváltoztatása;<br />
Építési telek: a város (község) igazgatási területének beépítésre kijelölt részén levõ, az<br />
építésügyi szabályoknak és a város- (község-) rendezési terveknek megfelelõen<br />
kialakított – létesítmények elhelyezésére szolgáló – földrészlet;<br />
Telekfelosztás: a telek új telkekre történõ osztása.<br />
Telekegyesítés: az egymással közvetlenül szomszédos telkek egy telekké történõ<br />
összevonása.<br />
Telekhatárrendezés: az egymással közvetlenül szomszédos telkek közös határvonalának<br />
megváltoztatása.<br />
Telekcsoport újraosztása: a szomszédos telkek csoportjának összevonása és egyidejûleg a<br />
helyi építési szabályzatban és településrendezési tervben meghatározott rendeltetés<br />
céljára szolgáló új telkekként történõ felosztása.<br />
11.7.2. A telekalakítási eljárás fõbb szabályai<br />
A telekalakítási eljárás az érdekeltek kérelmére indul. A kérelem elõterjesztése elõtt a<br />
jegyzõtõl- elõzetes - elvi telekalakítási engedélyt lehet kérni.<br />
A (végleges) telekalakítási engedély–t az elkészült változási vázrajzok alapján -<br />
mindenképpen kérni kell!<br />
Telek csak úgy alakítható ki, ha az közterületrõl megközelíthetõ.<br />
11.7.3. A telekalakítás fajtái<br />
A telekrendezés:<br />
- új lakó,- és üdülõtelkek kialakítása nem állami tulajdonban álló földrészletekbõl.<br />
- meglévõ telkek alakjának vagy terjedelmének megváltoztatása.<br />
A telekalakítás lehet:<br />
1.) telekfelosztás (megosztás, melynek többféle formája is elõfordul);<br />
2.) telekegyesítés (összevonás);<br />
3.) telekhatár-rendezés (határvonal-szabályozás);<br />
4.) telekcsoport újraosztása (telekátalakítás és házhelyosztások, külterületi<br />
kiosztások).<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
212
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
11.7.3.1. A telekfelosztás<br />
Telekfelosztás egy földrészletnek két vagy több építési telekre osztása.<br />
Ha a földrészlet szélessége (homlokvonalának hossza) másként nem teszi lehetõvé a<br />
szabályszerû felosztást, megengedhetõ a földrészlet olyan kettéosztása, mely szerint a<br />
keletkezõ hátsó telek csupán nyúlványszerû (min. 3 m széles, max. 50 m hosszú) résszel<br />
terjed ki a közterületre (nyúlványos telek).<br />
A nyúlványos teleknek a nyúlvány nélkül is az építésügyi szabályokban elõírt méretûnek<br />
(szélességûnek, mélységûnek és területûnek) kell lennie.<br />
11.7.3.2. A telekegyesítés és a telekhatár-rendezés<br />
Telekegyesítés az egymással közvetlenül szomszédos két vagy több földrészlet<br />
összevonása egy építési telekké.<br />
Telekhatár-rendezés az egymással közvetlenül szomszédos földrészletek közös<br />
határvonalának olyan megváltoztatása, amelynek következtében<br />
az érintett földrészletek közül az építésügyi szabályoknak meg nem felelõ alakú vagy<br />
terjedelmû földrészlet építési telekké válik;<br />
a földrészletek között kialakult szabálytalan (pl. ferde, törtvonalú) határvonal<br />
szabályossá válik.<br />
11.7.3.3. Telekátalakítás (telekcsoport újraosztása)<br />
Telekátalakítás az alakjuk vagy terjedelmük miatt be nem építhetõ szomszédos vagy<br />
telekcsoportot alkotó földrészletek átalakítása építési telkekké.<br />
A telekátalakításba – szükség esetén –<br />
is bevonható.<br />
a) közterület, továbbá<br />
b) már beépített vagy beépíthetõ földrészlet<br />
Telekátalakításra engedély csak akkor adható, ha azt az érdekelt tulajdonosoknak a<br />
területnagyság és a szám szerinti többsége kéri.<br />
Megkülönböztethetünk még a felosztáson belül:<br />
Házhelykialakítást (házhelyosztást),<br />
utcanyitást,<br />
mezõ- vagy erdõgazdasági területeken történi kiosztást, stb. is.<br />
A házhelyosztás: új lakó és üdülõtelkek kialakítása általában nagyobb (állami,<br />
önkormányzati, ritkábban magántulajdonú) területen:<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Kar, Székesfehérvár<br />
2008.<br />
213
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
- telekértékesítés,<br />
- cseretelek<br />
telkek értékesítése céljából.<br />
11.8. A TELEKALAKÍTÁSOK FÖLDMÉRÉSI MUNKÁI<br />
11.8.1. Megosztási változási vázrajz és elkészítése<br />
Szakaszai:<br />
Irodai munkák: adatgyûjtés, elõkészítés, ellenõrzõ területszámítás, terület-tervezés,<br />
mérési jegyzet elõkészítés (ellenõrzõ mérések végrehajtásához és az osztóvonal<br />
kitûzéséhez);<br />
a terepi munkák: földrészlet-határok azonosítása; új földrészlet-határok kitûzése,<br />
megjelölése; változások felmérése, ellenõrzõ területszámítás mért adatokból<br />
(beleértve lehetõleg a szomszédos földrészleteket is)<br />
zárómunkák: Megosztási vázrajz elkészítése, munkarészek összeállítása (szükség<br />
szerint koordináta jegyzék és numerikus területszámítás dokumentálása)<br />
földhivatali felülvizsgálatra (záradékolásra) való benyújtás.<br />
Esetenként készülhet a tulajdoni hányad szerinti (tulajdonközösség megszüntetéséhez)<br />
megosztás is. Ebben az esetben teljesen azonos a vázrajzkészítés az alapesettel, csupán kissé<br />
megnehezíti a munkát, hogy csak pontosan a tulajdoni arányok szerint lehet elvégezni<br />
(beleértve a terepi kitûzést is) és - többnyire, de nem kizárólagosan - bírósági határozat<br />
szükséges az átvezetéshez.<br />
11.8.2. Összevonási (telekegyesítési) vázrajz készítése<br />
Az összevonás a felosztás inverz mûvelete: azaz két vagy több földrészlet kerül<br />
összevonásra egy vagy néhány földrészletté úgy, hogy az új földrészlet határvonala<br />
megegyezik a korábbi határvonalak (szakaszai) valamelyikével. A helyrajzi számok<br />
megmaradnak (többnyire csökkenve) és a területek változnak (növekednek, az összevont<br />
földrészletek területei szerint).<br />
Egyébként a munkafázisok és munkarészek azonosak a felosztással, legfeljebb a<br />
megszûnõ határvonalakra ellenõrzõ mérést nem feltétlen kell mérni<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
214
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
Siklósdi Földmérõ Kft. Siklósd község, város<br />
A munkavégzõ neve<br />
belterület<br />
Munkaszám: 101-1/2001.<br />
(F.2 szab 7. sz. melléklete)<br />
VÁLTOZÁSI VÁZRAJZ<br />
a 199 helyrajzi számú földrészlet megosztásáról<br />
Méretarány: 1:1000 Szelvényszám: 99-121-412 (4.12)<br />
Helyrajzi<br />
szám<br />
A feltüntetett méretadatok a helyszíni állapotra vonatkoznak és ±0.3 m pontossággal értendõk.<br />
Változás elõtt<br />
Változás után<br />
Alrészlet Terület Alrészlet Terület<br />
Helyrajzi<br />
jel mûv. ág ha m 2 AK<br />
szám jel mûv. ág ha m 2 AK Jegyzet<br />
Min.o.<br />
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15<br />
199 • Kivett, • • 1512 • 199/1 Kivett,<br />
•<br />
Lh,ud,g.ép • • 756<br />
•<br />
Lh,ud,g.ép<br />
199/2 Kivett,<br />
756<br />
• beépítetlen • • •<br />
terület<br />
Összesen: • • • 1512 • • • • 1512 •<br />
A megosztott földrészlet új határpontjai fakaróval vannak megjelölve<br />
A változás akaratunknak megfelelõen történt: Készítette: Siklósd, 2001. június 26. –án:<br />
Kiss István<br />
Készítõ<br />
............................................................ Ez a változási vázrajz megfelel az érvényben lévõ<br />
.......................................................... F.2. Szabályzat tartalmi és pontossági elõírásainak.<br />
Kovács János<br />
minõséget tanúsító földmérõ P.H.<br />
Ing.rend.min.sz: 1459/1995<br />
. A helyrajzi számozás és területszámítás helyes.<br />
Ez a záradék a keltezéstõl számított egy évig<br />
érvényes, késõbbi felhasználás elõtt a vázrajzot<br />
újra záradékoltatni kell.<br />
Budapest, 2002. ................. hó ........... nap<br />
..................................………..<br />
záradékoló P.H.<br />
(körz. fh.)<br />
Ing.rend..sz.:.....................<br />
Min.o.<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Kar, Székesfehérvár<br />
2008.<br />
215
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
66. ábra: Változási vázrajz megosztáshoz<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
216
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
Siklósdi Földmérõ Kft.<br />
Siklósd község, város<br />
A munkavégzõ neve:<br />
belterület<br />
Munkaszám:101-1/2001.<br />
MÉRÉSI ÉS SZÁMÍTÁSI VÁZLAT<br />
a 199 helyrajzi számú földrészlet megosztásáról<br />
F.2. Szab. 8. sz. melléklet<br />
Szelvényszám: 99-121-412 (4.12)<br />
Jelmagyarázat: Az aláhúzott méretek a helyszíni állapotra vonatkoznak.<br />
Piros színnel a kitûzött adatok kerültek feltüntetésre.<br />
A megosztott földrészlet új határpontjai fakaróval vannak megjelölve.<br />
Siklósd, 2002. ..január hó 15. nap<br />
Kiss István<br />
Készítõ<br />
Kovács János<br />
minõséget tanúsító földmérõ P.H.<br />
Ing.rend.min.sz: 1459/1995<br />
67. ábra: Mérési vázlat, megosztáshoz<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Kar, Székesfehérvár<br />
2008.<br />
217
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
Helyrajzi<br />
szám<br />
Változás elõtt<br />
Változás után<br />
Alrészlet Terület Alrészlet Terület<br />
Helyrajzi<br />
jel mûv. ág ha m 2 AK<br />
szám jel mûv. ág ha m 2 AK Jegyzet<br />
Min.o.<br />
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15<br />
239 • Kivett,<br />
Lh,ud,<br />
g.ép<br />
• • 643 •<br />
240 •<br />
Kivett,<br />
Beépítetle<br />
n<br />
Terület<br />
• • 635 •<br />
239 •<br />
Kivett,<br />
Lh,ud,<br />
g.ép<br />
Min.o.<br />
• • 1278 •<br />
Összesen: • • • 1278 • • • • 1278 •<br />
68. ábra: Összevonási (telekegyesítési) vázrajz rajzi része és területelszámolása<br />
11.8.3. Telekhatár-szabályozási vázrajz készítésének feladatai és dokumentálása<br />
Ennél a feladatnál többnyire az a cél, hogy ugyanannyi telek alakuljon ki, mint a<br />
változás elõtt és lehetõleg a területük se változzon, csupán a határvonal legyen<br />
szabályosabb, hogy a korábban nem beépíthetõ telekbõl építési telek alakuljon ki. Szép, de<br />
gyakran nehéz feladat ilyenkor a tervezés. Esetenként a terület változásához is<br />
hozzájárulnak a megrendelõk, de ekkor már telekhatár-módosításról beszélünk.<br />
Munkafázisai - és készítendõ munkarészei - egyébként ugyanazok, mint a Megosztásnál<br />
írtuk. Terepen is ki kell jelölni az új osztóvonalat és ellenõrzõ méretekkel kell igazolni a<br />
kitûzés jóságát. Az esetleges változásokat is be kell mérni.<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
218
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
Helyrajzi szám<br />
jel<br />
Változás elõtt<br />
Változás után<br />
Alrészlet Terület Alrészlet Terület<br />
mûv. ág<br />
Min.o.<br />
AK Helyrajzi szám<br />
ha m 2 jel mûv. ág<br />
Min.o.<br />
ha m 2 AK Jegyzet<br />
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15<br />
248 • Kivett,<br />
Lh,ud,g.ép<br />
249 •<br />
Kivett,<br />
Lh,ud,g.ép<br />
• • 2445 • 248 • Kivett,<br />
Lh,ud,g.ép<br />
• • 3517 • 249 •<br />
Kivett,<br />
Lh,ud,g.ép<br />
• • 2684 •<br />
• • 3278 •<br />
Összesen: • • • 5962 • • • • 5962 •<br />
69. ábra: Telekhatárrendezési vázrajz rajzi része és a területelszámolás<br />
11.8.4. Házhelyek kialakítása<br />
A házhelyterület kijelölése építésügyi határozattal, szükség esetén a szakhatóságok<br />
bevonásával tartott helyszíni szemle alapján történik.<br />
(A nem állami vagy önkormányzati tulajdonban álló telkek tulajdonjogát a Magyar<br />
Állam javára lehetõleg telekvásárlással vagy – végsõ esetben – kisajátítással lehet<br />
megszerezni.)<br />
11.8.4.1. A házhelyosztási dokumentáció<br />
A telekalakítási vázrajzkészítés két alapvetõ munkarésze (földmérési dokumentációja)<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Kar, Székesfehérvár<br />
2008.<br />
219
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
a Változási vázrajz és a<br />
területkimutatás (kiosztási földkönyv).<br />
Természetesen ezek elkészítéséhez további földmérési munkarészeknek kell még<br />
elkészülnie.<br />
Amennyiben nincs a településnek jóváhagyott Településszerkezeti vagy szabályozási<br />
terve, az érintett területre vonatkozó Házhelyrendezési tervet kell Telekalakítási terv<br />
gyanánt elkészíttetni a településrendezõ tervezõvel és azután készíthetõ el a<br />
Házhelykiosztási vázrajz.<br />
11.8.4.2. A területrendezés szempontjai<br />
− az úthálózat hierarchikus felépítése (lakó,-gyûjtõ, fõközlekedési út.)<br />
− minden telek közterületrõl megközelíthetõ legyen,<br />
− kerülni kell a túlságosan hosszú, egyenes határvonalú tömbök kialakítását<br />
− 250 m-enként legalább gyalogúttal kell az építési tömböt átszelni<br />
− vegyük figyelembe az égtájakat, szélirányt, domborzatot, egyéb kitettséget,<br />
eróziót, talaj-állékonyságot, stb. és<br />
− a településfejlesztésre vonatkozóan elfogadott beépítési szabályokat.<br />
11.8.4.3. A házhelyosztás földmérési munkái<br />
11.8.4.3.1. Elõkészítés szakaszai, feladatai<br />
A munka bejelentése után el kell végezni az adatgyûjtést, majd alappontsûrítést<br />
(feltételesen, ha szükséges a munkához). Ezután a határvonal (kiosztandó kontúr vonala)<br />
azonosítása, a kontúrpontok terepi megjelölése (esetleg bemérése) következik<br />
A helyszínelés irodai feldolgozása keretében a koordináta-számítások, felszerkesztés a<br />
térképre, ellenõrzõ területszámítás, távolságok ellenõrzése, majd a tömbök és az utcák<br />
tervezése, a tömbök határának kitûzése.<br />
A helyrajzi számozás (az ismert szabályok szerint, a kialakítandó földrészletek számának és<br />
kb. helyének ismeretében azért, hogy a további számításoknál ezekre lehessen utalni,<br />
hivatkozni) után az egyes házhelyek egyenkénti megtervezése és a kitûzési vázlat készítése<br />
(ellenõrzõ és kitûzési méretek számításával), valamint a tervezés vizsgálata következik.<br />
A házhelyek kitûzését és a töréspontok helyszíni bemutatását (átadása a Megrendelõnek,<br />
Birtokbaadási vázlat „kíséretében”) ezután célszerû végezni.<br />
11.8.4.3.2. Házhelyosztási változási vázrajz készítése<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
220
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
A Házhelykialakítási (változási) vázrajz úgy készül, mint általában a változási<br />
vázrajz, de a terület-elszámolásnál utalni kell, hogy az külön kiosztási földkönyvben<br />
szerepel. Meg kell jegyezni viszont (akár jelkulcsra való hivatkozással), hogy a kiosztott<br />
földrészletek töréspontjai mikor és mivel lettek megjelölve.<br />
Korábban ún. Kiosztási földkönyvbe kerültek a területek m 2 -re kerek értékkel, ahogy<br />
az ingatlan-nyilvántartásban is szerepelnek. Ma ugyanazt a Területegyenleg-formát kell<br />
alkalmazni, amit az F.2 szabályzat a megosztások esetén is bevezetett.<br />
Ha azonos fekvésben marad a felosztott földrészlet teljes területe, akkor a kiosztásba<br />
bevont és a visszamaradó földrészlet(-ek) helyrajzi számozása és a terület-elszámolás<br />
történhet egy lépésben. De ha két fázisban kerül átvezetésre, vagy másik fekvésbe kerül a<br />
visszamaradó (a kiosztásba be nem vont) terület, akkor célszerû elõbb a visszamaradó(k) és<br />
a kiosztandó összterülettel elszámolni, majd csak a kiosztandó összterületet tovább osztva<br />
ráállni ennek területére. A nem építési telekként hasznosítandó területek esetében<br />
(beleértve a közterületeket is) a tényleges hasznosítás szerint, a mezõ- vagy erdõgazdasági<br />
hasznosítású területre az alrészletezés szabályai szerint kell beírni a terület jellegét, viszont<br />
az építési telkek „Hh” (házhely) rövidítéssel veendõk fel a Kiosztási földkönyvbe, illetve a<br />
Területegyenlegbe.<br />
A munka során készítendõ egyéb munkarészek tekintetében az általános részben<br />
leírtak vonatkoznak, beleértve a koordináta jegyzéket, numerikus területszámítást és<br />
vázlatát, kitûzési vázlatot, stb.)<br />
11.8.4.4. Zárómunkák<br />
A zárómunkák keretében egyrészt a belsõ vizsgálat és a mûszaki leírás készítése<br />
(többnyire a formanyomtatványon, de lehetõség van a kiegészítésre!) történik, majd a<br />
munka minõsítése és a minõség tanúsítása (az elvégzett vizsgálat dokumentálásával)<br />
A munkarészek ezután nyújthatók be földhivatali felülvizsgálatra. Amennyiben<br />
hibátlannak bizonyul, megtörténik a záradékolás és a munka átadása a Megrendelõnek.<br />
Ezután a Megrendelõnek a vázrajz alapján az építésügyi hatóságtól még kérnie kell a<br />
(végleges) telekalakítási engedélyezést (amihez bizonyos nyilatkozatokat kell beszerezni (pl.<br />
a szomszédoktól) majd az esetleges jogügyletek lebonyolítása (pl. a telkek értékesítése)<br />
után kérniük kell a földhivataltól az ingatlan-nyilvántartásban történõ végleges átvezetést.<br />
11.8.5. A kisajátítás célja és feladata. A kisajátítási eljárás<br />
A társadalmi szervezetek és a szövetkezetek az ingatlanok tulajdonjogát elsõsorban<br />
adásvétel útján szerezhetik meg.<br />
A kisajátítási eljárás során közérdekbõl, állami szervek és vállalatok térítés<br />
ellenében, nem állami tulajdonban levõ ingatlanokat állami / önkormányzati<br />
(meghatározott esetben harmadik fél tulajdonába vesznek, és a kisajátítást kérõ<br />
kezelésébe illetve használatába adnak.<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Kar, Székesfehérvár<br />
2008.<br />
221
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
A nagy összefüggõ területeket igénylõ állami létesítmények (utak, vasutak, csatornák,<br />
ipartelepek, stb.) megvalósításához szükséges területek tulajdonjogának (kezelõi,<br />
vagyonkezelõi jogának) a megszerzésére a leggyorsabb és legcélszerûbb mód a kisajátítás,<br />
illetve a kisajátítási eljárás, ennek eszköze pedig a kisajátítási terv.<br />
A kisajátítási terv tartalmazza a kisajátításra kerülõ ingatlanok pontos mûszaki és jogi<br />
adatait. Elkészítése földmérési feladat A célnak megfelelõ kisajátítási tervet az a földmérõ<br />
tudja elkészíteni, aki a felmérési elõírásokon kívül ismeri az eljáráshoz fûzõdõ jogi<br />
követelményeket és magát az eljárást is.<br />
A 2007. évi CXXIII. sz. tv (korábban az l976. évi 24. számú rendelet) tartalmazza a<br />
kisajátítás feltételeit, és a 178/2008. korm. sz. rendelet szabályozza a kisajátítási eljárást és a<br />
készítendõ dokumentációt.<br />
11.8.5.1. A kisajátítási terv-dokumentáció<br />
1.) Kisajátítási átnézeti térképbõl és Területkimutatásból, illetve<br />
2.) Kisajátítási változási vázrajzból és Területkimutatásból áll.<br />
Utóbbi akkor készítendõ, ha az érintett földrészlet nem teljesen kerül bele a<br />
kisajátításba.<br />
A dokumentáció elkészítésére a 178/2008 Korm. sz. (korábban a 11/1977 MÉM<br />
számú) rendelet vonatkozik.<br />
Közút, vasút és nyomvonalas vízi létesítmény, illetõleg repülõterek fel-, és leszálló<br />
pályájának építése céljára egyszerûsített terv alapján lehet kisajátítást kérni.<br />
A kisajátított terület birtokbaadásának az idejérõl a kisajátítási határozatban<br />
rendelkeznek.<br />
Ha a kisajátítást elõbb (a korábbi 11/1977 MÉM. sz. rendelet szerint) egyszerûsített<br />
kisajátítási terv alapján kérték, a változásokat az ingatlan-nyilvántartásba nem földrészlet,<br />
csupán alrészletváltozásként kellett bejegyezni. Errõl a határozatban külön rendelkeznek. A<br />
kisajátítást kérõ ebben az esetben a kivitelezési munkálatok befejezését követõ átadásátvételétõl<br />
számított egy éven belül köteles a tényleges állapotnak megfelelõ kisajátítási<br />
tervet a köztársasági megbízotthoz benyújtani.<br />
11.8.5.2. A kisajátítási térkép elkészítése<br />
A kisajátítási térképet községenként a nyilvántartási térképek hiteles másolata alapján<br />
kell elkészíteni.<br />
Ha a kisajátítás vonalas létesítmény céljára készül, a kisajátítási térképet a több<br />
térképlapon ábrázolt részek összemásolásával egy lapon (formatizálva) kell elkészíteni. A<br />
keretvonalakat és a szelvény jelöléseket ebben az esetben is fel kell tüntetni.<br />
11.8.5.3. A területkimutatás adatai<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
222
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
A kisajátítási tervhez területkimutatást kell készíteni, melynek a kisajátítás elõtti és<br />
kisajátítás utáni állapotra vonatkozóan a – következõkben felsorolt - adatokat kell<br />
tartalmazni.<br />
A Területkimutatásban az érintett földrészletek adatait településenként, azon belül<br />
fekvésenként (belterület, külterület volt zártkert) szerinti bontásban külön oldalon, azon<br />
belül helyrajzi szám csoportonként kell feltüntetni. Egy helyrajzi számcsoportot képeznek a<br />
kisajátítással érintett földrészletek, illetõleg a földrészleteknek azok a kisajátításra kerülõ<br />
részei, amelyeket egy új földrészletté vonnak össze. Helyrajzi számcsoporton belül a<br />
kisajátítással érintett földrészleteket térképi ábrázolás szerinti sorrendben kell bejegyezni.<br />
Minden földrészletet külön sorszámmal kell ellátni.<br />
A területkimutatás 2. rovatában a tulajdonos és egyéb jogosult adatai elõtt fel kell<br />
tüntetni az ingatlanszerzés jogcímét, a bejegyzés idõpontját (határozat számát), illetve az<br />
egyéb jogcímet (pl. vétel, ajándék, öröklés, csere, haszonélvezet, életjáradék, tartás stb.). A<br />
tulajdonos és egyéb jogosult adatai alatt "használó" megjelöléssel kell feltüntetni az<br />
ingatlan-nyilvántartásban (telekkönyvben) még nem szereplõ - ún. telekkönyvön kívüli<br />
tulajdonosok, mint pl. a bejegyzett tulajdonos örökösei, új vevõ stb. - nevét és lakcímét. Ha<br />
a használat csak egy ingatlanrészre terjed ki, a terület nagyságát a használó adatai után be<br />
kell jegyezni.<br />
A "TERÜLETKIMUTATÁS" címû nyomtatvány "Kisajátítás utáni állapot"<br />
megnevezésû részében földrészletenként haladva, meg kell adni:<br />
– minden egyes földrészlet területébõl a kisajátított rész területét, annak<br />
feltüntetésével, hogy a kisajátítás folytán mely helyrajzi számú földrészletbe került;<br />
– minden egyes földrészlet területébõl a visszamaradó rész területét alrészletenként<br />
(mûvelési ág) részletezve és összesítve, a földrészlet helyrajzi számának, az<br />
alrészletek betûjelzésének, mûvelési ágának és területének feltüntetésével;<br />
– a kisajátítással érintett földrészletek kataszteri tiszta jövedelmének a kisajátított<br />
területre esõ arányos részét;<br />
A területkimutatást valamennyi földrészlet felsorolása után összegezni kell. A kisajátítás<br />
elõtti összes területnek egyeznie kell a kisajátított és visszamaradó rovatok területének<br />
összegével.<br />
A felsorolt adatokat a Területkimutatásba a földmérõ jegyzi be.<br />
Valamennyi földrészlet felsorolása után a kisajátítás folytán keletkezett és az állam<br />
tulajdonába, illetve a kisajátító szerv kezelésébe kerülõ, összevont (beolvasztó) helyrajzi<br />
számú ingatlanokról külön összesítõt kell készíteni.<br />
Ennek tartalmaznia kell a kisajátító (Magyar Állam/ önkormányzat) és a kezelõ szerv<br />
megnevezését, címét, a földrészletek helyrajzi számát és területét, a földrészleten belül pedig<br />
a kisajátítási cél megvalósítása után is fennmaradó mûvelési ágak betûjelzését és területét.<br />
A csere céljára javasolt ingatlanok adatait a "Területkimutatás" címû nyomtatványon a<br />
kisajátításra kerülõ ingatlanok felsorolása után külön oldalon kezdve ugyancsak kimutatásba<br />
kell foglalni.<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Kar, Székesfehérvár<br />
2008.<br />
223
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
Az egyezséggel elfogadott csereingatlanokról a földmérõ szervnek a földhivataltól<br />
térképmásolatot, földmérési és ingatlan-nyilvántartási adatokat kell beszerezni. A<br />
csereingatlanok kitûzését vagy megosztását az F. 2. szabályzat elõírásai szerint kell<br />
végrehajtani.<br />
A földmérõ szerv köteles mind a megosztás útján keletkezett, mind pedig a meg nem<br />
osztott csereingatlanok határpontjait, illetve mezsgyéit a természetben kitûzni és<br />
külterületen (a volt zártkertben is) legalább 5x5x50 cm méretû, fehérre meszelt keményfa<br />
cövekkel, belterületen hiltivel, szeggel, csappal, festéssel megjelölni.<br />
11.8.5.4. A munkarészek felülvizsgálata és záradékolása<br />
A földmérõ szervnek az elkészített munkarészek földhivatali példányát a<br />
megbízónak történõ átadástól számított 10 napon belül kell az illetékes földhivatalnak<br />
megküldeni.<br />
A földhivatalnak a munkarészek vizsgálatánál a vonatkozó valamennyi szakmai<br />
szabályzat (kisajátításra vonatkozó, alappontsûrítési és F. 2. szabályzat) elõírásait kell<br />
alkalmazni.<br />
Az illetékes földhivatal a hibásnak vagy hiányosnak talált munkarészeket - a hibák,<br />
illetve a hiányok pontos megjelölésével - azok kijavítása, illetve pótlása végett a földmérõ<br />
szervnek visszaküldi. A földmérõ szerv köteles a hibákat és hiányokat a munkarészek<br />
valamennyi példányán - 30 napon belül - kijavítani, illetve pótolni, majd a kijavított<br />
munkarészek földhivatali példányait az illetékes földhivatalnak visszaküldeni.<br />
A földhivatal a benyújtott kisajátítási tervet és a vázrajzot a helyrajzi számozás és a<br />
területszámítás helyessége szempontjából megvizsgálja. A megfelelõnek talált kisajátítási<br />
tervet és a vázrajzot - a beérkezéstõl számított 30 napon belül - "Helyrajzi számozás és<br />
területszámítás helyes" záradékkal látja el, és visszaküldi a kisajátítást kérõnek.<br />
A munkarészeket az építésügyi hatóságnak is engedélyeznie kell.<br />
Egyszerûsített eljárással kisajátított területeken a földhivatalnak figyelemmel kell<br />
kísérni az a létesítmények megvalósulását. Ha azt tapasztalja, hogy a létesítmény<br />
üzemeltetése megkezdõdött és a végleges kisajátításra vonatkozó földmérési munka<br />
bejelentése még nem érkezett a földhivatalhoz, fel kell szólítani a kisajátítást kérõt<br />
(beruházót) a végleges kisajátítási terv elõkészítésére. A felszólítás (megkeresés) egy<br />
példányát további intézkedés végett meg kell küldeni az illetékes igazgatási osztálynak.<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
224
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
12. A TÉRKÉPEK KARBANTARTÁSÁRÓL ÉS<br />
FELHASZNÁLÁSÁRÓL<br />
12.1. A VÁLTOZÁSOK VEZETÉSE A NYILVÁNTARTÁSI TÉRKÉPEN<br />
A nyilvántartási térkép állami alapadat-tartalmában bekövetkezett változásokról<br />
szakmai szabályzatokban és az ingatlan-nyilvántartási jogszabályokban meghatározott, az<br />
alaptérkép pontosságának megfelelõ változási vázrajzot kell készíteni. A változásokat a<br />
változási vázrajz vizsgálata és záradékolása után kell a nyilvántartási térképen átvezetni.<br />
Az esetleges többlet-tartalom (lásd alapadatok köre) változásainak vezetésérõl a<br />
megrendelõ (igénylõ) – a saját költségére – gondoskodik.<br />
Az ingatlan-nyilvántartási jogszabályokban foglalt jogokat is érintõ térképi<br />
változásokat a földhivatali vizsgálat (záradékolás) után elõzetesen kell a nyilvántartási<br />
térképen átvezetni. A végleges térképi átvezetést az ingatlan-nyilvántartási bejegyzéssel<br />
egyidejûleg kell elvégezni.<br />
Ha a változás érinti az ingatlan-nyilvántartás adatait, de nem érinti az ingatlannyilvántartási<br />
jogszabályokban foglalt jogokat, akkor a változást – a földhivatali vizsgálat és<br />
záradékolás után – véglegesen kell átvezetni a nyilvántartási térképen, de egyidejûleg<br />
intézkedni kell a változás ingatlan-nyilvántartási átvezetésérõl is.<br />
Az ingatlan-nyilvántartás tartalmát nem érintõ változást – a földhivatali vizsgálat és<br />
záradékolás után – közvetlenül kell átvezetni a nyilvántartási térképen.<br />
Ha az alaptérkép nem számítógépes adatállományként áll rendelkezésre, a<br />
nyilvántartási térképen érvényesített változásokat – idõszakonként – az állami földmérési<br />
alaptérképen és átnézeti térképén is át kell vezetni.<br />
A nyilvántartási térkép állami alapadat-tartalmát a földhivatal esetenként végzett<br />
helyszíneléssel ellenõrzi.<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Kar, Székesfehérvár<br />
2008.<br />
225
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
12.1.1. A változások átvezetési folyamatának és teendõinek összefoglalása<br />
70. ábra: a térképi változások átvezetésének folyamata<br />
Változás<br />
- a természetben, illetve<br />
- telekalakítás megrendeléseként<br />
Munkarészek elkészítése<br />
(a vonatkozó szakmai elõírások szerint)<br />
Földhivatali (mûszaki) felülvizsgálat<br />
Irodai ellenõrzés<br />
Helyszíni vizsgálat<br />
1.) Bejelentési kötelezettség betartása Az új állapot a megengedett<br />
2.) Alaki és tartalmi teljesség<br />
3.) Szabályzatok elõírásai betartása eltérésen belül egyezik e a<br />
4.) Térképezhetõség (méretek, "alapok")<br />
5.) Változás feltüntetésének helyessége régivel, ill. a térképpel?<br />
6.) Helyrajzi számozás helyessége<br />
7.) Területszámítás és területelszámolás<br />
8.) Mérlegelés helyessége (kitûzéskor, megosztáskor)<br />
9.) Elõzõ munkára való hivatkozás (van e; kell e?)<br />
10.) Földmérõi jogosultság (ha nincs, szabály sért.)<br />
Elõzetes nyilvántartásba vétel<br />
(Jogokat érintõ változások munkarészei -<br />
földrészlet-változások)<br />
Javítás (hiánypótlás - feltételesen)<br />
Végleges átvezetés I.<br />
(természetben fennálló<br />
változás)<br />
11.) "Ceruzás" (ideiglenes) térképezés a.) Bejelentés alapján, és hivatalból<br />
12.) "Elõzetes nyilvántartó könyv"-be való végzett felmérések esetén<br />
bevezetés. pl.: E-23/1995 (+ hrszámok) b.) Csak térképi változások esetén<br />
13.) Nyilvántartási számot: pl. alappont, mûtárgyak, stb.<br />
a munkarészekre<br />
c.) Az ingatlan-nyilvántartás egyéb<br />
területjegyzék/függelékbe, ceruzával részeit is érintõ, de a természetben<br />
meglévõ változás: épület bontás/,<br />
14.) Záradékolás: létesítés, mûvelési ág változás, stb.<br />
" A helyrajzi számozás és területszámítás helyes.<br />
Ez a záradék a keltezéstõl számított 1 évig<br />
érvényes, késõbbi felhasználás elõtt a vázrajzot<br />
újból záradékoltatni kell."<br />
Jogügylet/ intézkedés<br />
(jogokat, tényeket érintõ változások esetén)<br />
adásvétel, megállapodás, hatósági határozat, stb.<br />
Átvezetési kérelem/ hatósági megkeresés a<br />
bejegyzésre<br />
Végleges átvezetés II.<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
226
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
A beadvány iktatása - tárgykör szerint - a mellékletek (változási okiratok és vázrajzok)<br />
meglétének vizsgálata<br />
- Széljegyzés<br />
Esetleges hiánypótlásra való felszólításkor "határidõ-nyilvántartás"-ba kerül az ügyirat, a<br />
pótlásig.<br />
Jogerõsség vizsgálata (fellebbezési határidõ esetleges kivárása)<br />
Területjegyzék-függelékbe történõ bejegyzés (Pl. 1996-32/3-4)<br />
Tulajdoni lapon való átvezetés,<br />
Az "Elõzetes Nyilvántartás"-ban pirossal való áthúzás mellet a határozatszám bejegyzése,<br />
Nyilvántartási térképen (piros) tussal való kihúzás,<br />
Borítóra: "Véglegesen átvezetve a ......../199. sz határozat alapján." és kelt, aláírás.<br />
Változások átvezetése az egyéb munkarészeken<br />
Mérési vázlat/tömbrajz:új vonalak, új hrszámok, munkaszám - legalább!;<br />
új pontszámok, méretek megszüntetések - lehetõleg.<br />
Koordináta jegyzék: alappontok és község/fekvéshatárpontok,<br />
ig)<br />
részletpontok (ha szükséges, átszámozva a munkában szereplõket.)<br />
Átnézeti térkép: évente egyszer (általában következõ és március 31-<br />
Digitális adatállományok esetén:<br />
o ITR esetén az erre kijelölt "elõzetes” /”élõ” rétegekben,<br />
o az objektumszemléletû adatbázisban: "idõ-attribútum"<br />
hozzárendelésével (keletkezés/ megszûnés ideje).<br />
12.1.2. A digitális térképi változások vezetésének elveirõl<br />
Az elkészített digitális adatállomány már a hitelesítés pillanatában is csak a<br />
megrendelõ és a vállalkozó közötti viszonylatban nevezhetõ naprakésznek, mert az állami<br />
átvételi vizsgálat és az esetleges hibajavítás ideje alatt is keletkezhet jogerõs idõközi<br />
változás, amit az adatállomány még nem tartalmaz.<br />
A térkép elavulna, ha nem lennének ezek a változások folyamatosan vezetve.<br />
Ezért mielõbb meg kell oldani a DAT-formátumú adatállomány – mint térképi<br />
állomány- változásvezetését, majd az ingatlan-nyilvántartással való összehangolást,<br />
összerendelést és a térképi információk betöltését ugyanabba az - ingatlanadatok<br />
konzisztens vezetését biztosító - adatbázisba, amelyben az ingatlan-nyilvántartási adatok is<br />
vannak (BIIR, illetve a TAKAROS rendszer).<br />
Ezután a változásvezetésnek már csak komplexen szabad történnie.<br />
A térképi változások vezetése az egységes földhivatali ügykezelési rendszert magába<br />
foglaló TAKAROS Ingatlan-nyilvántartó Információs (IIR) rendszerben kell, hogy<br />
történjék. A digitális térkép tartalmát érintõ változások vezetése azonban eltérõ abban az<br />
esetben, ha<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Kar, Székesfehérvár<br />
2008.<br />
227
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
csak ún. „elemszemléletû” vagy már<br />
objektumszemléletû<br />
digitális térkép áll rendelkezésre.<br />
Némi eltérést az is okoz, ha utóbbi<br />
már szerepel (integrálva lett) a TAKAROS adatbázisában, illetve<br />
még nem került betöltésre.<br />
Amennyiben az adatbázisba integrálás még nem történt meg, akkor sokkal<br />
körültekintõbb munkát és fegyelmet igényel a feladat megoldása, mert a kétféle (ugyan<br />
rendezett) adathalmaz külön-külön kerülhet csak vezetésre, ami elvileg magában hordja az<br />
eltérõ vezetés lehetõségét.<br />
Mindenesetre a térképi tartalom kezelését, módosítását - éppúgy, mint az ingatlannyilvántartás<br />
adatait - csak megfelelõ szakképzésben részesült és a rendszerben is adott<br />
szintû hozzáférési jogosultsággal rendelkezõ dolgozó végezheti.<br />
A módosítás két lépcsõben (a TAKAROS rendszer szóhasználatával: két körben)<br />
történik:<br />
elsõ lépésben a földmérõ által benyújtott munkarészeket felülvizsgálják és<br />
záradékolják, majd<br />
második lépésként történhet meg a változásnak a Tulajdoni lapra való felvezetése.<br />
Amennyiben a változás nem érint földrészlethatárt vagy földrészlet(-ek) területét (pl.<br />
épületfeltüntetés, mûvelési ág változás, minõségi osztályhatár vagy osztálymódosulás, illetve<br />
más térképi tartalom), a módosítás a benyújtást követõen elvileg a második lépéssel<br />
folytatódhat.<br />
Az említett esetekben azonban a földmérõk által elkészített változási vázrajzot (pl.<br />
Megosztási, Házhelyosztási, stb. vázrajzok vagy Kisajátítási térkép) a telekalakítások<br />
felülvizsgálata érdekében az elsõfokú építésügyi hatósághoz is el kell juttatni, majd az<br />
általuk is jóváhagyott vázrajz alapján a tulajdonos vagy más érdekelt, illetve az elrendelõ<br />
hatóság kérelmére, illetve megkeresésére kezdhetõ meg csak a második lépésbeli átvezetés.<br />
12.2. A TÉRKÉPI VÁLTOZÁSVEZETÉS VÉGREHAJTÁSA<br />
12.2.1. Változásvezetés elemszemléletû digitális térképek esetén<br />
Amint a digitális térképek esetében is említettük, léteznek olyan térképszerkesztõk,<br />
amelyek csak a térképi elemek elhelyezésére alkalmasak, keresési, leválogatási stb.<br />
mûveleteket nem támogatnak. Ezekben a térképi tartalom úgynevezett rétegekben kerül<br />
tárolásra és a rétegnevek tájékoztatnak arról, hogy mit is tartalmaznak. Ha olyan (ún.<br />
„elõzetes” réteget veszünk fel, amelyekben a még nem jogerõs, de az átvezetésre<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Fõiskolai Kar, Székesfehérvár<br />
2008<br />
228
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
mûszakilag már alkalmas változásokat szerkesztjük be, akkor a változás már együtt<br />
szemlélhetõ a korábbi (jogerõs) tartalommal, ezáltal jelzi a várható változást.<br />
Amikor pedig a második lépésben a változást érvényesíteni kell, csak a rétegtartalmat<br />
kell kicserélni: a korábbi érvényes tartalmat át kell tenni egy ún, „archív” rétegbe, a<br />
változást elrendelõ okiratra való hivatkozással (a megelõzõleg érvényes állapot esetleges<br />
késõbbi elõkeresése érdekében), az érvényessé váló vonalakat, feliratokat pedig a korábbiak<br />
helyébe kell átrakni. A 21/1995 FM sz. rendelettel érvényesített – említett adatokat<br />
tartalmazó fontosabb rétegek a következõk: 31. táblázat:<br />
Rétegkiosztás részlete<br />
Jogerõs (érvényes) tartalom<br />
Elõzetes<br />
változást mutató<br />
rétegek száma<br />
Földrészlethatár: 10. réteg 18.<br />
Helyrajzi szám: 11. réteg 19.<br />
Alrészlethatár: 12. réteg 21.<br />
Min. oszt. határ: 15.réteg 15.<br />
Szabv.alatti alr.: 17. réteg 24.<br />
Meg kell említeni, hogy a vonatkozó feladatokat szabályozó F.2 jelû szakmai<br />
szabályzat a fentiektõl némileg eltérõ réteghasználatot vezetett be, de azt részben a KÜVET<br />
(KÜlterületi VEktoros Térképek) elõállítására kiadott tervezet, részben a 98/2002 sz. FVM<br />
rendelet módosította.<br />
12.2.2. Változásvezetés objektumszemléletû digitális térképi adatbázisokban<br />
Az objektumszemléletû adatbázisok esetében a hagyományosan értelmezett térképi<br />
(más szóval grafikai) tartalom kezelése és vezetése az attribútumok adatbázisbeli<br />
módosításával lehetséges. Ezáltal módosíthatók a térképi objektumok és azok jellemzõ<br />
tulajdonságai is.<br />
Amint arra korábban utaltunk, napjainkban a DATView program alkalmas a földügyi<br />
szakterületen a tartalom adatbázis-szintû kezelésére:<br />
DATView program jelenleg is fejlesztés alatt áll és az az egyik fõ szerepe, hogy az állami<br />
átvétel keretében, illetve a TAKAROS adatbázisba integrálás megtörténtéig tartsa fenn az<br />
adatbázis naprakészségét és konzisztenciáját (mind belsõ, mind külsõ értelemben), másrészt<br />
az ingatlan-nyilvántartással együtt történõ változás-vezetést megoldja..<br />
Nyugat-Magyarországi Egyetem Geoinformatikai Kar, Székesfehérvár<br />
2008.<br />
229
Dr.Vincze László: Földmérési és területrendezési ismeretek I.<br />
Irodalomjegyzék<br />
1.) A földmérési és térképészeti tevékenységrõl szóló 1996. évi LXXVI. sz. törvény és<br />
végrehajtási rendeletei<br />
2.) A.5 Szabályzat az országos vízszintes alapponthálózat sûrítésére (1981)<br />
3.) F.1 Szabályzat a földmérési alaptérképek készítésére (1971)<br />
4.) F.2. Szabályzat az állami földmérési alaptérképek felhasználásával készülõ egyes sajátos<br />
célú földmérési munkák végzésérõl és az ezekkel kapcsolatos hatósági eljárások<br />
lefolytatásáról, valamint a földügyi szakigazgatásban mûködõ adatszolgáltatás<br />
intézményi hátterérõl és rendjérõl (13692/2002, Budapest)<br />
5.) F.7 Szabályzat az egységes országos térképrendszer földmérési alaptérképeinek<br />
készítésére (1983)<br />
6.) DAT szabvány (MSz 7772-1:1997) A digitális alaptérkép fogalmi modellje<br />
7.) DAT1. Szabályzat és mellékletei<br />
8.) DAT2 Szabályzat és mellékletei<br />
9.) 98/2002 (X.17) FVM sz. rendelettel módosított 21/1995 FM. sz. rendelet<br />
10.) 85/2000 FVM sz. rendelet a telekalakításról<br />
11.) dr.Csepregi Szabolcs: Földméréstani ismeretek (SdiLa jegyzet SE FFFK, 1999)<br />
távoktatás szakmérnöki jegyzet<br />
12.) Herczegh Ferenc-dr.Szepes András- dr.Vincze László (2000): Digitális adat- és<br />
térképkezelés (SE FFFK)<br />
13.) Husti Gy.- Bányai L.•Borza T.- Busics Gy.- Kenyeres A. - Krauter A: Globális<br />
helymeghatározó rendszer (NyME Sopron, 2000)<br />
14.) dr.Vincze László (1997): A TAKAROS KFH rendszer használata. Tanfolyami<br />
kézikönyv FÖMI, Bp.<br />
15.) dr.Vincze László (1998): Digitális nagyméretarányú térképezés SE FFFK OLLO<br />
16.) dr.Vincze László (2000): Digitális nagyméretarányú térképkészítés SdiLa távoktatási<br />
jegyzet SE FFFK<br />
17.) dr.Vincze László (2001): Digitális térképkezelés ÖnTér2000 jegyzet<br />
18.) dr.Fenyõ Gy.-Hidvéginé dr. Erdélyi E.- dr. Juhász E.- dr. Papp I.- dr. Vincze L.<br />
(2001): Közhitelû nyilvántartás az ingatlanokról. Mezõgazda Kiadó Budapest.<br />
19.) dr.Vincze László (2003): Országos felmérés II. jegyzet<br />
20.) Vonatkozó jogszabályok és szakmai szabályzatok, utasítások, útmutatók.<br />
