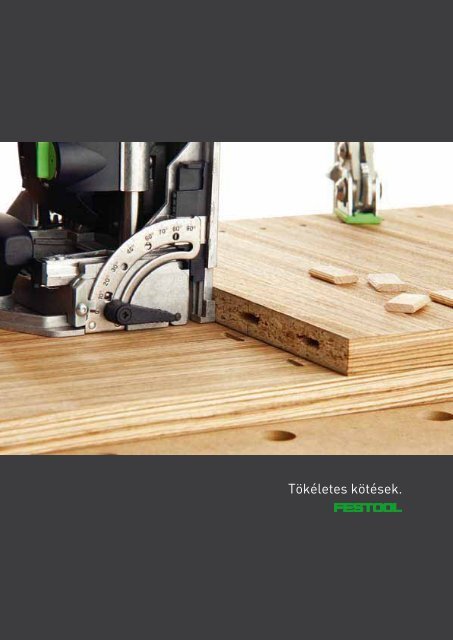

Tökéletes kötések.
<strong>DOMINO</strong> <strong>dübelező</strong> <strong>rendszer</strong> 07<br />
Alkalmazások áttekintése | 151<br />
Gépek áttekintése | 152<br />
<strong>DOMINO</strong> dübelek | 153<br />
<strong>DOMINO</strong> dübelmaró | 154<br />
DF 500<br />
Áttekintés: a <strong>rendszer</strong> és a tartozékok | 156<br />
A <strong>DOMINO</strong> egy egyedülálló kötési <strong>rendszer</strong>t jelent. A <strong>rendszer</strong> egy,<br />
a <strong>Festool</strong> által kifejlesztett új <strong>DOMINO</strong> dübelmaróból és egy ovális<br />
<strong>DOMINO</strong> formájú dübelből áll.<br />
www.festool.hu<br />
149<br />
01<br />
02<br />
03<br />
04<br />
05<br />
06<br />
07<br />
08<br />
09<br />
10<br />
11<br />
12<br />
13<br />
14<br />
15<br />
16<br />
17
150<br />
<strong>DOMINO</strong> <strong>dübelező</strong> <strong>rendszer</strong><br />
Egy <strong>rendszer</strong> ami mindent összeköt.<br />
A <strong>DOMINO</strong> kötési <strong>rendszer</strong> egyesíti magában<br />
a rendkívüli sokoldalúságot az egyszerű kezeléssel<br />
és a magas fokú precizitással.<br />
Ovális forma, nagyobb ragasztási felület,<br />
megnövelt stabilitás. A <strong>DOMINO</strong> <strong>rendszer</strong><br />
a hengerdübelek pontosságát egyesíti a hagyományos<br />
lapos dübelek rugalmasságával –<br />
Ugyanolyan stabil mint a csaphornyos kötés, csak sokkal<br />
gyorsabb és sokoldalúbb: a <strong>DOMINO</strong> <strong>dübelező</strong> <strong>rendszer</strong>.<br />
A <strong>rendszer</strong><br />
A <strong>Festool</strong> nem csupán készülékekben, hanem<br />
<strong>rendszer</strong>ekben gondolkozik. Hogy jobban,<br />
gyorsabban és könnyebben menjen a munka.<br />
a tökéletes megoldás lemezösszekötésekhez.<br />
A <strong>rendszer</strong> részei a DF 500 dübelmaró, a különböző<br />
méretű <strong>DOMINO</strong> dübelek, valamint a különféle<br />
használatra szolgáló, sokoldalú tartozékok.<br />
Az eredmény: rendkívül stabil, láthatatlan kötés.<br />
A <strong>DOMINO</strong> ráadásul még ennél többre is képes:<br />
állványcsapolás, keretcsapolás, fiókcsapolás stb.<br />
A lapos felépítés miatt a <strong>DOMINO</strong> dübelmaró különösen<br />
rugalmasan használható.<br />
Áttekintés az előnyökről:<br />
• Sokoldalúbb – alkalmas lap, keret és<br />
állványkötésekhez<br />
• Stabilabb – a <strong>DOMINO</strong> dübel különleges<br />
alakjának és nagy enyvezési felületének<br />
köszönhetően<br />
• Gyorsabb – a dübel méretpontos vagy változó<br />
pozícionálása a munkadarab szélétől<br />
Az ésszerű tartozékok megkönnyítik a munkát: A szegélyütközővel a vékony falécek is problémamentesen beigazíthatók,<br />
gérbe maráshoz is.<br />
+ +<br />
A <strong>DOMINO</strong> dübel. A marószerszámok.<br />
Minden alkalmazáshoz a megfelelő dübel:<br />
Hat különböző dübelméret alkalmazható<br />
eltérő anyagvastagságokhoz.<br />
A precíz, csavarmenetes <strong>DOMINO</strong>résmarók<br />
gondoskodnak a méretpontos furatokról.<br />
<strong>DOMINO</strong> dübelek a 153. oldaltól Marószerszámok a 156. oldalon
Áttekintés az alkalmazásokról – a <strong>DOMINO</strong> kötési <strong>rendszer</strong><br />
+ +<br />
<strong>DOMINO</strong> <strong>dübelező</strong> <strong>rendszer</strong><br />
Alkalmazások áttekintése<br />
A <strong>DOMINO</strong> <strong>dübelező</strong> <strong>rendszer</strong> alkalmazási területe csaknem korlátlan. A lyukszélességre vonatkozó választási lehetőségnek köszönhetően<br />
a <strong>DOMINO</strong> dübel vagy méretpontosan, vagy ha szükséges, oldalsó játékkal is marható – egyénileg, a mindenkori feladatnak megfelelően.<br />
Rugalmas lemezösszekötés.<br />
Deszkafedelek illesztése látható csavarok<br />
nélkül.<br />
Hajszálpontos gérkötések.<br />
Keskeny lécek összekötése már 25 mm<br />
szélességtől.<br />
Tömör falapok közti kötések, például<br />
lépcsőfokok.<br />
Kör keresztmetszetű farudak csapolása<br />
körütközővel.<br />
A körütköző. A lécütköző. Az elszívó <strong>rendszer</strong>.<br />
A körütközővel kör keresztmetszetű<br />
A lécütközővel 2270 mmes szélességű<br />
Tiszta eredmény az elszívómobilokkal –<br />
farudak csapolhatók könnyedén, gyorsan<br />
és elfordulásbiztosan.<br />
lécek marhatók gyorsan és biztonságosan. a műhelyben és az építkezésen egyaránt.<br />
Tartozékok a 156. oldalon Tartozékok a 156. oldalon Elszívómobilok a 281. oldaltól<br />
www.festool.hu<br />
151<br />
01<br />
02<br />
03<br />
04<br />
05<br />
06<br />
07<br />
08<br />
09<br />
10<br />
11<br />
12<br />
13<br />
14<br />
15<br />
16<br />
17
152<br />
<strong>DOMINO</strong> <strong>dübelező</strong> <strong>rendszer</strong><br />
Gépek áttekintése<br />
<strong>DOMINO</strong> DF 500 dübelmaró<br />
A főbb alkalmazási területek<br />
• Bútorgyártás<br />
• Üzletfelszerelés/belsőépítészet<br />
• Ablakkeretkészítés<br />
• Kiállítás építés<br />
• Lemezösszekötésekhez<br />
• Keret és állványcsapolásokhoz<br />
Előnyös tulajdonságok<br />
• Egy <strong>rendszer</strong> minden lemez, keret és<br />
állványcsapoláshoz<br />
• Szabadalmaztatott és kézi marógépeknél<br />
egye dülálló marási elv a pontos és visszaütésmentes<br />
munkavégzéshez<br />
• Gyorsan és egyszerűen beállítható ütközők<br />
a precíz marási eredmény eléréséhez<br />
• Nagyfokú stabilitás és a kötés<br />
csavarodásállósága <strong>DOMINO</strong> dübelekkel<br />
Tovább a 154. oldalon<br />
Műszaki adatok<br />
Teljesítményfelvétel 420 W<br />
Üresjárati fordulatszám 24300 min1 Mélységütköző a marásmélységhez 12, 15, 20, 25,<br />
28 mm<br />
<strong>DOMINO</strong> maró Ø 4, 5, 6, 8, 10 mm<br />
Magasságállítás mércével 530 mm<br />
Eltolható fokozatütköző 16, 20, 22, 25, 28,<br />
36, 40 mm<br />
Gérmarás 090 °<br />
Csatlakozás elszívás részére Ø 27 mm<br />
Súly 3,2 kg
<strong>DOMINO</strong> <strong>dübelező</strong> <strong>rendszer</strong><br />
<strong>DOMINO</strong> dübelek<br />
Ugyanolyan stabil mint a csaphornyos kötés, csak sokkal gyorsabb és sokoldalúbb:<br />
a <strong>DOMINO</strong> dübel.<br />
Tökéletesen illeszkedik.<br />
A pontos marással kialakított hosszlyuknak<br />
és a különleges <strong>DOMINO</strong> vájatgeometriának<br />
köszönhetően.<br />
100% -ig csavarodásálló.<br />
Már az első <strong>DOMINO</strong> dübeltől kezdődően.<br />
Legmagasabb stabilitás.<br />
A <strong>DOMINO</strong> dübel alakja révén, amit<br />
hosszanti oldalsó rovátkák és kidudorodó<br />
enyvtasakok jellemeznek.<br />
A bükkfából készült <strong>DOMINO</strong><br />
dübelek a Pan European Forest<br />
Council (PEFC) fenntartható,<br />
Sokoldalú lehetőségek. Sokoldalú alkalmazás. Mindig kéznél van.<br />
A <strong>DOMINO</strong> deszkafedél összekötő <strong>rendszer</strong> négy<br />
különböző összekötőkarmot kínál a lépcső,<br />
perem, záró és beállító deszkákhoz. Alkalmas<br />
puha és keményfához egyaránt.<br />
A kis <strong>DOMINO</strong> dübelekkel lehetséges a fiókok<br />
oldalainak méretpontos gérillesztése.<br />
kíméletes és felelősségteljes erdő<br />
gazdálkodásból származó fatermé<br />
kekre vonatkozó minőségjelzését<br />
viselik.<br />
A <strong>DOMINO</strong> Sipo dübelek ellenállnak<br />
az időjárás viszontagságainak<br />
és védettek a rovarok, valamint<br />
a penészedés ellen, ezért kiválóan<br />
megfelelnek a külső területeken<br />
való alkalmazásra. Fenntartható<br />
gazdálkodású és ellenőrzött erdőből<br />
származó fából készülnek.<br />
A <strong>DOMINO</strong> Systainerben az összes dübelméret<br />
áttekinthetően el van rendezve. Ezen felül<br />
a szállítási terjedelem tartalmazza a teljes<br />
maróválasztékot.<br />
www.festool.hu<br />
153<br />
01<br />
02<br />
03<br />
04<br />
05<br />
06<br />
07<br />
08<br />
09<br />
10<br />
11<br />
12<br />
13<br />
14<br />
15<br />
16<br />
17
154<br />
<strong>DOMINO</strong> <strong>dübelező</strong> <strong>rendszer</strong><br />
<strong>DOMINO</strong> DF 500 dübelmaró<br />
Olyan egyedülálló, mint az egész <strong>rendszer</strong>: a <strong>DOMINO</strong> DF 500 dübelmaró.<br />
Marás, ahogy eddig még nem ismerte – munkavégzés a megszokott módon. A <strong>DOMINO</strong> dübelmaró leegyszerűsíti<br />
a munkát. Ergonómikus alakjával és egyszerűen működtethető kezelőelemeivel Ön azonnal hozzáfoghat a maráshoz<br />
– teljesen függetlenül attól, hogy vízszintes, függőleges vagy gérben marásról vane szó.<br />
Mélységütköző.<br />
Gyorsan és pontosan beállítható, öt különböző marásmélységhez.<br />
Eltolható fokozatütköző.<br />
Magasság előzetes beállítása központos maráshoz, a következő<br />
anyagvastagságok számára: 16, 20, 22, 25, 28, 36, 40 mm.<br />
Besüllyeszthető ütközőcsapok.<br />
Az első <strong>DOMINO</strong> dübelek gyors és pontos pozícionáláshoz mindkét<br />
munkadarabon.<br />
Szabadalmaztatott marási elv.<br />
Furatok marása egy ütemben az egyidejű forgó és ingamozgás révén.<br />
Visszaütésmentesen.<br />
Gérmarás.<br />
0°, 22,5°, 45°, 67,5° és 90° beosztás, valamint fokozatmentesen<br />
beállítható marásszög 0tól 90° fokig.<br />
Pontos helyzet.<br />
A kémlelőablak segítségével pontos pozícionálás és biztonságos<br />
marás érhető el.<br />
Szállítási terjedelem Cikkszám<br />
<strong>DOMINO</strong> D5 maró, szögütköző, kezelőszerszám, Systainerben SYS 2 TLOC<br />
DF 500 Q-Set<br />
574427<br />
lécütköző, harántütköző<br />
DF 500 Q-Plus 574325<br />
A tartozékokat lásd a 156. oldalon
<strong>DOMINO</strong> – gyors és precíz kötések.<br />
Ingamozgási elv.<br />
A kézi marók esetében egyedülálló ingamozgási<br />
elv lehetővé teszi a visszaütésmentes és ezáltal<br />
kifogástalanul pontos munkavégzést. Az eredmény<br />
egy abszolút precízen mart furat.<br />
Nemes faburkolatok – tartós szépség.<br />
A <strong>DOMINO</strong> deszkafedél öszzekötő <strong>rendszer</strong>rel<br />
egy szempillantás alatt készíthet kifogástalan<br />
padlóburkolatokat, teraszokat– a felületen<br />
látható csavarok, egyenetlenségek és vízmarad<br />
ványok nélkül. Az összekötőkarmokat egyszerű<br />
en fel kell csavarozni az alapszerkezetre.<br />
Kapcsolóállás és lyukszélesség.<br />
A furat szélességét a dübelmaró működése<br />
közben egy egyszerű átállítással meg lehet<br />
változtatni. Csak egy rögzítőfuratra van szükség<br />
ahhoz, hogy beigazítás nélkül is méretpontos<br />
munkadarabot nyerjünk.<br />
Munkavégzés, ahogyan megszokta.<br />
Vízszintes, függőleges vagy gérmarás: a <strong>DOMINO</strong><br />
dübelmaróra nem kell átállnia, ha dolgozott már<br />
kerek vagy lapos dübelmaróval.<br />
<strong>DOMINO</strong> <strong>dübelező</strong> <strong>rendszer</strong><br />
<strong>DOMINO</strong> DF 500 dübelmaró<br />
Hogyan történik a lemezek összekötése?<br />
Rögzítőfurat marása a munkadarab mindkét<br />
oldalán a DF 500on lévő ütközőcsapok segítsé<br />
gével. További, játékkal rendelkező furatok ma<br />
rása a munkadarab mindkét oldalán. A pontatlan<br />
marás így kiegyenlítődik. Enyvez, beigazítja<br />
a <strong>DOMINO</strong> dübeleket, összeilleszti. Kész.<br />
Műszaki adatok<br />
Teljesítményfelvétel 420 W<br />
Üresjárati fordulatszám 24300 min1 Mélységütköző a marásmélységhez 12, 15, 20, 25,<br />
28 mm<br />
<strong>DOMINO</strong> maró Ø 4, 5, 6, 8, 10 mm<br />
Magasságállítás mércével 530 mm<br />
Eltolható fokozatütköző 16, 20, 22, 25, 28,<br />
36, 40 mm<br />
Gérmarás 090 °<br />
Csatlakozás elszívás részére Ø 27 mm<br />
Súly 3,2 kg<br />
www.festool.hu<br />
155<br />
01<br />
02<br />
03<br />
04<br />
05<br />
06<br />
07<br />
08<br />
09<br />
10<br />
11<br />
12<br />
13<br />
14<br />
15<br />
16<br />
17
156<br />
<strong>DOMINO</strong> <strong>dübelező</strong> <strong>rendszer</strong><br />
Áttekintés: a <strong>rendszer</strong> és a tartozékok<br />
<br />
<br />
Tartozékok a <strong>DOMINO</strong> DF 500 dübelmaróhoz<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
Megnevezés Magyarázat Cikkszám<br />
<strong>DOMINO</strong> maró D 4-NL 11 HW-DF 500<br />
<strong>DOMINO</strong> maró D 5-NL 20 HW-DF 500<br />
<strong>DOMINO</strong> maró D 6-NL 28 HW-DF 500<br />
<strong>DOMINO</strong> maró D 8-NL 28 HW-DF 500<br />
<strong>DOMINO</strong> maró D 10-NL 28 HW-DF 500<br />
<strong>DOMINO</strong> bükkfa D 5X30/1800 BU<br />
<strong>DOMINO</strong> bükkfa D 6X40/1140 BU<br />
<strong>DOMINO</strong> bükkfa D 8X40/780 BU<br />
<strong>DOMINO</strong> bükkfa D 8X50/600 BU<br />
<strong>DOMINO</strong> bükkfa D 10X50/510 BU<br />
<strong>DOMINO</strong> bükkfa D 4X20/450 BU<br />
<strong>DOMINO</strong> bükkfa D 5X30/300 BU<br />
<strong>DOMINO</strong> bükkfa D 6X40/190 BU<br />
<strong>DOMINO</strong> bükkfa D 8X40/130 BU<br />
<strong>DOMINO</strong> bükkfa D 8X50/100 BU<br />
<strong>DOMINO</strong> bükkfa D 10X50/85 BU<br />
<strong>DOMINO</strong> Sipo D 5X30/900 MAU<br />
<strong>DOMINO</strong> Sipo D 6X40/570 MAU<br />
<strong>DOMINO</strong> Sipo D 8X40/390 MAU<br />
<strong>DOMINO</strong> Sipo D 8X50/300 MAU<br />
<strong>DOMINO</strong> Sipo D 10X50/255 MAU<br />
<strong>DOMINO</strong> Sipo D 5x30/300 MAU<br />
<strong>DOMINO</strong> Sipo D 6x40/190 MAU<br />
<strong>DOMINO</strong> Sipo D 8x40/130 MAU<br />
<strong>DOMINO</strong> Sipo D 8x50/100 MAU<br />
<strong>DOMINO</strong> Sipo D 10x50/85 MAU<br />
<strong>DOMINO</strong> bükkfa választék<br />
DS 4/5/6/8/10 1255x BU<br />
d 4 mm, B 11 mm, önkiszolgálás részére csomagolva<br />
d 5 mm, B 20 mm, önkiszolgálás részére csomagolva<br />
d 6 mm, B 28 mm, önkiszolgálás részére csomagolva<br />
d 8 mm, B 28 mm, önkiszolgálás részére csomagolva<br />
d 10 mm, B 28 mm, önkiszolgálás részére csomagolva<br />
Méretek 5x30 mm, A csomag tartalma 1800 (6x300) db, kartonban<br />
Méretek 6x40 mm, A csomag tartalma 1140 (6x190) db, kartonban<br />
Méretek 8x40 mm, A csomag tartalma 780 (6x130) db, kartonban<br />
Méretek 8x50 mm, A csomag tartalma 600 (6x100) db, kartonban<br />
Méretek 10x50 mm, A csomag tartalma 510 (6x85) db, kartonban<br />
Méretek 4x20 mm, A csomag tartalma 450 db, önkiszolgálás részére csomagolva<br />
Méretek 5x30 mm, A csomag tartalma 300 db, önkiszolgálás részére csomagolva<br />
Méretek 6x40 mm, A csomag tartalma 190 db, önkiszolgálás részére csomagolva<br />
Méretek 8x40 mm, A csomag tartalma 130 db, önkiszolgálás részére csomagolva<br />
Méretek 8x50 mm, A csomag tartalma 100 db, önkiszolgálás részére csomagolva<br />
Méretek 10x50 mm, A csomag tartalma 85 db, önkiszolgálás részére csomagolva<br />
Méretek 5x30 mm, A csomag tartalma 900 (3x300) db, kartonban<br />
Méretek 6x40 mm, A csomag tartalma 570 (3x190) db, kartonban<br />
Méretek 8x40 mm, A csomag tartalma 390 (3x130) db, kartonban<br />
Méretek 8x50 mm, A csomag tartalma 300 (3x100) db, kartonban<br />
Méretek 10x50 mm, A csomag tartalma 255 (3x85) db, kartonban<br />
Méretek 5x30 mm, A csomag tartalma 300 db, önkiszolgálás részére csomagolva<br />
Méretek 6x40 mm, A csomag tartalma 190 db, önkiszolgálás részére csomagolva<br />
Méretek 8x40 mm, A csomag tartalma 130 db, önkiszolgálás részére csomagolva<br />
Méretek 8x50 mm, A csomag tartalma 100 db, önkiszolgálás részére csomagolva<br />
Méretek 10x50 mm, A csomag tartalma 85 db, önkiszolgálás részére csomagolva<br />
<strong>DOMINO</strong> dübelek 4 x 20, 5 x 30, 6 x 40, 8 x 40, 8 x 50, 10 x 50, <strong>DOMINO</strong> marók a 4, 5, 6, 8, 10es<br />
méretekhez, Systainerben SYS 2 TLOC<br />
495663<br />
493490<br />
493491<br />
493492<br />
493493<br />
493296<br />
493297<br />
493298<br />
493299<br />
493300<br />
495661<br />
494938<br />
494939<br />
494940<br />
494941<br />
494942<br />
494859<br />
494860<br />
494861<br />
494862<br />
494863<br />
494869<br />
494870<br />
494871<br />
494872<br />
494873<br />
497704<br />
SYS választék SORT-SYS <strong>DOMINO</strong> SYS 2 TLOC üres SYSTAINER választófallal a <strong>DOMINO</strong> dübelekhez 497703<br />
Harántütköző QA-DF 500 állandó lyuktávolságokhoz 100 – 205 mm között, A csomag tartalma 1 db, önkiszolgálás részére<br />
csomagolva<br />
Lécütköző LA-DF 500 25 – 60 mm széles szegélyekhez, A csomag tartalma 1 db, önkiszolgálás részére csomagolva 493487<br />
Körfeltét RA DF 500 35 – 60 mmes farudakhoz, önkiszolgálás részére csomagolva 494847<br />
Kiegészítő ütköző ZA-DF 500 felületszélesítő és oldalütköző, a dübelszár redukálásához 37 mmről 20 mmre, kartonban 495666<br />
Egyes karom EFK DF 500 / 20 indító vagy lezáró karom borítólécekhez, beleértve a csavarokat, A csomag tartalma 20 db, kartonban 496999<br />
Kettős karom DPK DF 500 / 50 fa borítólécek láthatatlan összekötéséhez, beleértve a csavarokat, A csomag tartalma 50 db, kartonban 496998<br />
Kombi karom KBK DF 500 / 20 speciális karom fa borítólécek hosszanti illesztéséhez vagy keresztkötéséhez, beleértve a csavarokat,<br />
A csomag tartalma 20 db, kartonban<br />
Sarok karom WIK DF 500 / 20 záró sarokkarom borítóléczárások vagy lépcsőszerkezetek kialakításához, beleértve a csavarokat,<br />
A csomag tartalma 20 db, kartonban<br />
493488<br />
497000<br />
497001
Change language
