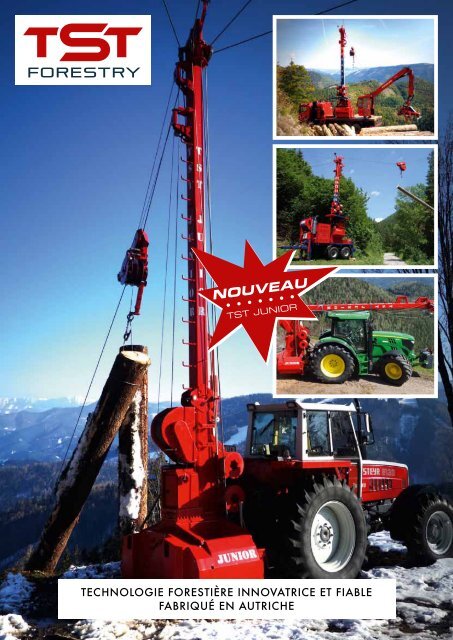

TST brochure en français

Nouveau
TST Junior
Technologie forestière innovatrice et fiable
fabriqué en Autriche

tst 400
tst junior
Le ‘versatile’ TST 400 peut
faire face à toute demande
Pour tracteur monté
par attelage 3 points
1
2 3 4 5
1
2
2,5t ou 3t
2,5t ou 3t
3 4 5
Remorque
spécialisée, 3t
Grâce à sa barre de remorquage ajustable en hauteur et à son fusée
d’essieu, il devient un véhicule unique adaptable avec des capacités
remarquables hors route.
Câbles d’acier 2 T 2,5 T 3t
Câble porteur 550 m Ø 16 mm 550 m Ø 17 mm 550 m Ø 18 mm
Câble tracteur 1100 m Ø 9 mm 1000 m Ø 10 mm 1000 m Ø 10 mm
Câble retour 1000 m Ø 7 mm 1000 m Ø 7 mm 1000 m Ø 7 mm
Haubans 4x 45 m Ø 16 mm 45 m Ø 16 mm 65 m Ø 18 mm
Vitesse de ligne (ligne principale) max. 10 m/sec max. 10 m/sec. max. 10 m/sec.
Hauteur du mât 9.5 m 9.5 m 12 m
Advantages aVANTAGES of TST Tower Yarders Du CÂBLE-MÂT TST
• Minimum de câblages
• Freins protégés
• Surface de travail : 300°
• Simple d’utilisation
mais avec de hautes
performances
• Moteur hydraulique
• Contrôle par console
et détecteur de cible
automatique
• Maniement facile et
maintenance minimum
• Pour débardage à l’amont et
à l’aval ou bien seulement à
l’amont.
• Contractuels et propriétaires forestiers en sont comblés:
utilisation facile et rentable
• Cette machine est compacte et offre un gain de d’espace
lors de l’installation
• Pour débardage à l’amont et à l’aval ou bien seulement
à l’amont
• Avec ou sans le contrôle de cible automatique
• Contrôlé à distance par console, le contrôle de cible
automatique augmente la productivité à personnel réduit
• Version spéciale : avec châssis de remorque à essieu.
Câbles d’acier 2t 3t
Câble porteur 500 m Ø 15 mm 450 m Ø 16 mm
Câble tracteur 1000 m Ø 8 mm 800 m Ø 10 mm
Câble retour 900 m Ø 6 mm 800 m Ø 6 mm
Haubans 4x 50 m Ø 16 mm 50 m Ø 16 mm
Vitesse de ligne (ligne principale) max. 4,5 m/sec. max. 3,5 m/sec.
Hauteur du mât 9.5 m 9.5 m
Cet engin super léger
avec mât est de toutes
les saisons !
Poids brut de l’engin câbles compris 4100 kg 4500 kg
Subject to change without prior notice!

tst 600 | 3,5t tst 800
LE CÂBLE-MÂT POUR TRONCS
LéGERS à LOURDS
Pour bois au large diamètre,
4 ou 5 tonnes
Celui de taille moyenne
Installé sur une remorque, un camion à moteur stationnaire ou combiné
à une tête d’ébranchage sur un excavateur - Le TST600 est un câble-mât
tout terrain pour tout type de diamètre de bois. Longueur de la ligne de
traction : 650m
Données techniques du TST 600 | 3,5 t
Câble porteur: 2.100 ft Ø 3/4´
650 m Ø 18,5 mm
Câble tracteur: 4.600 ft Ø 7/16´
1.400 m Ø 11 mm
Câble retour: 4.600 ft Ø 3/8´
1.400 m Ø 9 mm
Haubans: 4 x 213 ft Ø 3/4´
4 x 65 m Ø 18 mm
Un câble-mât flexible pour l’éclaircissement ou le déboisement
des forêts
En le combinant avec une tête d’ébranchage fixée sur une grue, le TST 800 est un des modèles phare de TST.
C’est une construction robuste pensée pour toute répondre à toutes les situations.
Données techniques du TST 800 | 5 t
Câble porteur: 2.300 ft Ø 7/8´
700 m Ø 22 mm
Câble tracteur: 4.600 ft Ø 1/2´
1.400 m Ø 13 mm
Câble retour: 4.600 ft Ø 3/8´
1.400 m Ø 9 mm
Haubans: 4 x 262 ft Ø 3/4´
4 x 80 m Ø 20 mm
Moteur:
hydraulique
Moteur:
hydraulique
Chariot:
TST 3500 / I
Chariot:
TST 4500 / I
Tête d’abattage:
Tête d’abattage:
Hauteur du mât :
40 ft/12 m
ajustement hydraulique
Hauteur du mât :
40 ft/12 m
ajustement hydraulique

CHARIOTS
La tête d’ébranchage TST avec un
système d’alimentation unique
5 modèles disponibles
A l’horizontal
et en montée
Câble retour
Câble
porteur
Câble
tracteur
Crampon
du câble
porteur
Crampon du
bidon
en montée
Câble retour
Câble
porteur
Câble
tracteur
Crampon
du câble
porteur
Crampon du
bidon
en aval avec
ligne directe
Câble
porteur
Crampon
du câble porteur
Câble
tracteur
Câble retour
Robuste léger et simple d’utilisation
Câble de levage
Câble de levage
Crampon du
bidon Câble de
levage
Timbernator convainc par sa construction robuste, son large angle
d’inclinaison et sa puissance. Le grappin s‘ouvre avec un maximum allant
jusqu’à 50 pouces et peut relever tous les défis. La longue chaine assure un
avec un moindre nombre de points de pression ou de friction – permet une
performance d’ébranchage pour les petits diamètre ainsi que les plus gros.
Données techniques du TST 60 H TIMBERNATOR
Diamètre maximum pour abatage:
Force maximale d’alimentation:
Vitesse d’alimentation:
Maximum d’ouverture du grappin:
Diamètre maximal pour l’ébranchage:
28” (70 cm)
60 kn
0 – 4 m/sec. (0 – 13 ft/sec)
51” (130 cm)
2 – 25 inch (5 – 65 cm)
Alimentation conseillée: 110kW | 150 PS
P max.:
Niveau d’huile:
Poids:
350 bar
de 220 l/min
Compatible avec tous les types de système opérationnel
environ 2870 lbs (1300 kg)
LW TST 2500/I LW TST 3500/I LW TST 5000/I LW TST 2500
(3500) en aval
Câble tracteur: max. Ø 11 mm max. Ø 12 mm max. Ø 11 - 14 mm max. Ø 12 mm
(14 mm)
Câble de levage: max. Ø 11 mm max. Ø 12 mm max. Ø 11 - 14 mm
Câble retour: max. Ø 11 mm max. Ø 8,5 mm 160 m @ Ø 9 mm
Stockage pour câble
de levage:
Diamètre du câble
porteur:
max. 85 m
@ Ø 11 mm
max. 85 m
@ Ø 11 mm
120 m
@ Ø 11 mm
Ø 14 - 22 mm Ø 16 - 22 mm Ø 18 - 24 mm Ø 12 - 18 mm
(18 - 24 mm)
Lought capacities: 2,5 t 3,5 t 5 t 2,5 t (3,5 t)
Poids:
environ 300 kg w/o
câbles d’acier
3 lignes : montée et en aval
environ 340 kg w/o
câbles d’acier
environ 800 kg w/o
câbles d’acier
2 lignes
en montée
ca. 140 kg
(160 kg)
Application: tout terrain tout terrain tout terrain en montée
(2 lignes)

„Durant le test, le câble-mât
est installé pour fonctionner
à performance optimale
et nos clients et/ou leurs
personnels reçoivent une
formation intensive.
Ils seront alors capables
de procéder de manière
indépendante au travail de
maintenance pendant les
opérations futures.“
Johann Tröstl, MD
Opérations techniques possibles
TS = Câble porteur
ZS = Câble tracteur
RS = Câble retour
LS = Ligne de traction
A l’horizontal
et en montée
En aval
En aval grâce
au poids propre
TST Seilgeräte Tröstl GmbH
Hammerstraße 9
3184 Türnitz
Austria
Phone: (+43) 660 | 327 76 75
Fax: (+43) 02769 | 8664 - 26
verkauf@tst-seilkran.at
www.tst-forestry.com
