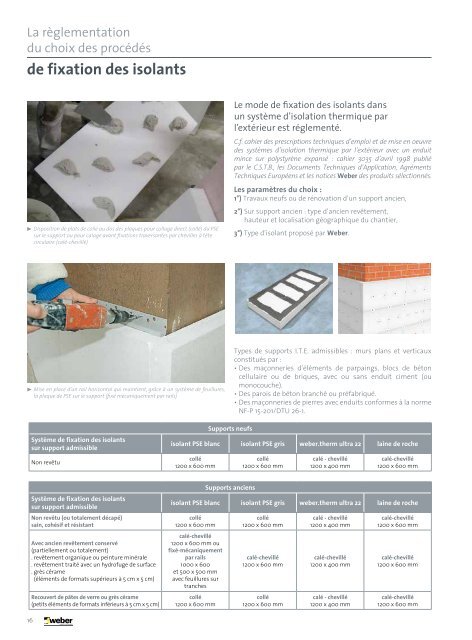

La règlementationdu choix des procédésde fixation des isolantsLe mode de fixation des isolants dansun système d’isolation thermique parl’extérieur est réglementé.C.f. cahier des prescriptions techniques d’emploi et de mise en oeuvredes systèmes d’isolation thermique par l’extérieur avec un enduitmince sur polystyrène expansé : cahier 3035 d’avril 1998 publiépar le C.S.T.B., les Documents Techniques d’Application, AgrémentsTechniques Européens et les notices Weber des produits sélectionnés.Les paramètres du choix :1°) Travaux neufs ou de rénovation d’un support ancien,! Disposition de plots de colle au dos des plaques pour collage direct (collé) du PSEsur le support ou pour calage avant fixations traversantes par chevilles à têtecirculaire (calé-chevillé)2°) Sur support ancien : type d’ancien revêtement,hauteur et localisation géographique du chantier,3°) Type d’isolant proposé par Weber.! Mise en place d’un rail horizontal qui maintient, grâce à un système de feuillures,la plaque de PSE sur le support (fixé mécaniquement par rails)Types de supports I.T.E. admissibles : murs plans et verticauxconstitués par :• Des maçonneries d’éléments de parpaings, blocs de bétoncellulaire ou de briques, avec ou sans enduit ciment (oumonocouche).• Des parois de béton branché ou préfabriqué.• Des maçonneries de pierres avec enduits conformes à la normeNF-P 15-201/DTU 26-1.Système de fixation des isolantssur support admissibleNon revêtuSupports neufsisolant PSE blanc isolant PSE gris weber.therm ultra 22 laine de rochecollé1200 x 600 mmcollé1200 x 600 mmcalé - chevillé1200 x 400 mmcalé-chevillé1200 x 600 mmSystème de fixation des isolantssur support admissibleNon revêtu (ou totalement décapé)sain, cohésif et résistantSupports anciensisolant PSE blanc isolant PSE gris weber.therm ultra 22 laine de rochecollé1200 x 600 mmcollé1200 x 600 mmcalé - chevillé1200 x 400 mmcalé-chevillé1200 x 600 mmAvec ancien revêtement conservé(partiellement ou totalement). revêtement organique ou peinture minérale. revêtement traité avec un hydrofuge de surface. grès cérame(éléments de formats supérieurs à 5 cm x 5 cm)calé-chevillé1200 x 600 mm oufixé-mécaniquementpar rails1000 x 600et 500 x 500 mmavec feuillures surtranchescalé-chevillé1200 x 600 mmcalé-chevillé1200 x 400 mmcalé-chevillé1200 x 600 mmRecouvert de pâtes de verre ou grès cérame(petits éléments de formats inférieurs à 5 cm x 5 cm)collé1200 x 600 mmcollé1200 x 600 mmcalé - chevillé1200 x 400 mmcalé-chevillé1200 x 600 mm16

Supports neufs :Contrairement à une idée reçue, la meilleure des fixationspossibles pour les isolants PSE est le système du collagedirect sur le support. Cependant ceci n’est possible que surdes supports neufs cohésifs et résistants ou des supportsanciens ayant retrouvé les caractéristiques du neuf (après undécapage par exemple). Pour la laine de roche une fixationmécanique est indispensable.Remarque : sur certaines maçonneries brutes avec desdéfauts de planimétries importants ou selon les cas prévuspar le cahier du CSTB n°237 (mars 1983), un enduit dedressement peut-être nécessaire avant la mise en oeuvre del’I.T.E.Supports neufs :• plaques colléesPlaques en PSE blanc ou PSE gris ACERMI(non feuillurées sur tranches et non rainurées en surface).Format unique horizontal 1 200 mm x 600 mm(épaisseur selon performance d’isolation souhaitée).• plaques calées-chevillées- plaques en weber.therm XM ultra 22 rose- plaques en laine de rocheFormats et mode de fixation des plaquesisolantes des systèmes en rénovationCette préoccupation n’intervient que pour les travaux derénovation sur un support ancien non assimilable à un supportneuf (nu ou revêtu d’un enduit admissible). C’est-à-dire, partoutoù le support ne permet pas de réaliser un collage des plaquesen direct. Elle ne concerne donc que les systèmes calés-chevilléset fixés mécaniquement par rails.Situation géographique et localisation du chantierLa contrainte engendrée par la dépression sous vent extrême,suivant les régions géographiques, l’exposition du site et lahauteur des constructions définit le format et le mode defixation des plaques. La valeur de la contrainte est définiepar les règles « neige et vent ». La hauteur de la constructionconstituera un paramètre complémentaire.Après avoir identifié la région sur la carte des règles « neige etvent », il faut repérer le type de site concerné :• Site normal : plaine ou plateau pouvant présenter desdénivellations peu importantes, de pentes inférieures à 10 %,vallonnements, ondulations.• Site exposé : au voisinage de la mer, littoral sur une profondeurd’environ 6 km, sommet des falaises, îles ou presqu’îles étroites ;à l’intérieur des terres dans les vallées étroites où le vents’engouffre, les montagnes isolées ou élevées et certains cols.Systèmes calés-chevilles(type rénovation pour toutes régions)• Plaques standards de 1 200 x 600 mm.• Épaisseurs inférieures à 100 mm (ou 80 mm en 1 000 x 500 mm) :toutes régions avec d. inf. à 1140 Pa : 8 chevilles/m 2 .• Épaisseurs supérieures à 100 mm (ou 80 mm en1 000 x 500 mm) : hors régions 3 à 5 à partir de R+4. (voir noticesdes systèmes Weber).Systèmes fixés mécaniquement par rails(type rénovation pour toutes régions)• Plaques PSE 500 x 500 :- rails de maintien horizontaux et raidisseurs de 47 cm en zoneF1, d. inf. à 700 Pa,- fixation par rails de maintien horizontaux et verticaux de20 cm en zone F2, d. inf. à 1 100 Pa (avec 1 fixation centrale) etde 43 cm en zone F3 (avec 2 fixations), d. inf. à 1675 Pa.• Plaques PSE de 1 000 x 600conseillées en zone F2, d. inf. à 1 300 Pa, avec rails de maintienhorizontaux et verticaux de 43 cm avec 2 fixations.Exemple : exposition au vent dans le cas le plus défavorableen site exposé avec des actions locales.hauteurde la constructionRégion 1Région 2Région 3Région 4Région 5 :Guadeloupe,Martinique,Réunion, région Océan Indienrégion région 1 région 2 région 3 région 4 région 5nature du site(n) normal. (e) exposé n e n e n e n e n ejusqu’à 50 m35 à 40 m F320 à 35 m F215 à 20 m10 à 15 mjusqu’à 10 mF1Les limites de hauteur indiquées ne tiennent pas compte de la réglementation au feu des IGH.Se reporter au modifictif n°1 du cahier 3035 (ou cahier 3399) du C.S.T.B.Choix du format et de la fixation mécanique des plaques PSEpar des rails.F1 d
