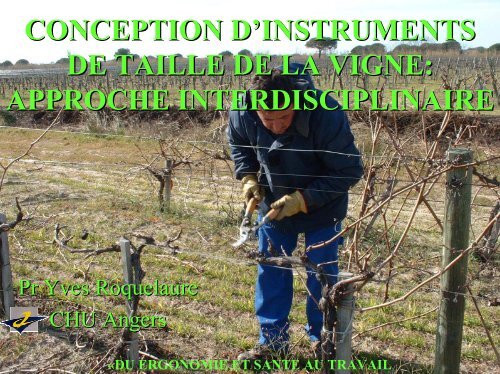

CONCEPTION D’INSTRUMENTS<br />
<strong>DE</strong> <strong>TAILLE</strong> <strong>DE</strong> <strong>LA</strong> <strong>VIGNE</strong>:<br />
APPROCHE INTERDISCIPLINAIRE<br />
Pr Yves Roquelaure<br />
CHU Angers<br />
«DU ERGONOMIE <strong>ET</strong> SANTE AU TRAVAIL<br />
DU Ergonomie et santé au travail<br />
1
OUTILS <strong>ET</strong> PRESERVATION<br />
<strong>DE</strong> <strong>LA</strong> SANTE<br />
• Evolution des fabricants d ’outils : le phénomène « <strong>TMS</strong> »<br />
– qualité<br />
– performance technique<br />
– sécurité<br />
– critères ergonomiques<br />
• Rupture du lien artisanale entre le geste de l ’utilisateur et<br />
l’outil<br />
• Programme de conception d ’outils « ergonomiques »<br />
– développement interne : Fiskars ®<br />
– cabinet extérieur : Ergonomi design gruppen<br />
DU Ergonomie et santé au travail<br />
2
APPROCHE ERGONOMIQUE<br />
• Outils tenus en main<br />
<strong>DE</strong>S OUTILS<br />
– laboratoire de recherche : INRS (projet Acome)<br />
– industriels :<br />
• peu de démarche structurée<br />
• problème de marché économique ?<br />
• Outils symboliques<br />
• recherche plus active<br />
• ergonomie des « logiciels »<br />
DU Ergonomie et santé au travail<br />
3
Méthodologie de gestion des projets de développement de produits<br />
DU Ergonomie et santé au travail<br />
4
Les outils de l’ergonome<br />
Projet initial<br />
Analyse de l ’environnement<br />
Cahier des charges<br />
Prototype<br />
DU Ergonomie et santé au travail<br />
Développement<br />
5
Les outils de l’ergonome<br />
Projet initial<br />
Analyse de l ’environnement<br />
Cahier des charges<br />
Spécification, maquettage<br />
Prototype<br />
DU Ergonomie et santé au travail<br />
Développement<br />
6
Les outils de l’ergonome<br />
Projet initial<br />
Analyse de l ’environnement<br />
Cahier des charges<br />
Spécification maquettage<br />
Evaluation et tests<br />
Prototype<br />
DU Ergonomie et santé au travail<br />
Développement<br />
7
Evaluation, tests du prototype<br />
expertise ergonomique<br />
Critères<br />
Recommandations<br />
Test de reconnaissance<br />
Test oculomoteur<br />
banc d ’essai<br />
DU Ergonomie et santé au travail<br />
Test d ’exploration en temps limité<br />
Test de classification<br />
Test de scénarios<br />
8
INTRODUCTION<br />
• Demande industrielle<br />
– <strong>DE</strong>VILLE SA : « filiale » du groupe suédois Bahco (ex Sandvik)<br />
– Leader mondial des sécateurs pour professionnels<br />
– Compétences ergonomiques utiles à la conception de sécateurs<br />
• Origine de la demande<br />
– 1. Viticulture : secteur très touché par les <strong>TMS</strong><br />
– 2. Politique de conception d’outils ergonomiques (label ERGO ® )<br />
• Programme ergonomique<br />
Programme ergonomique<br />
– 1. Prévenir les <strong>TMS</strong> par la conception des outils de taille<br />
– 2. Choix d’un développement en interne des outils<br />
DU Ergonomie et santé au travail<br />
9
PROGRAMME <strong>DE</strong> CONCEPTION<br />
D’OUTILS « ERGO ® »<br />
• Origine suédoise<br />
– Ergonomi Design Gruppen (O. Bobjer)<br />
– Groupe Sandvik (C. Jansson)<br />
• Intégration de l’ergonomie dès le début du projet de<br />
conception<br />
• Série de 11 étapes de conception<br />
• Processus itératif<br />
– boucles de « conception - validation - re-conception »<br />
– produit final<br />
DU Ergonomie et santé au travail<br />
10
PROGRAMME « ERGO »<br />
(Bobjer et Jansson, 1995)<br />
Etape 1. Spécifications préliminaires des outils<br />
Etape 2. Analyse du marché<br />
Etape 3. Contexte scientifique<br />
Etape 4. Fabrication de prototypes<br />
Etape 5. Tests utilisateurs n° 1<br />
Etape 6. Evaluation et modifications des prototypes<br />
Etape 7. Tests utilisateurs n°2<br />
Etape 8. Recommandations conceptuelles finales<br />
Etape 9. Spécifications du produit final<br />
Etape 10. Tests utilisateurs 3. Préparation au<br />
lancement<br />
Etape 11. Suivi statistique<br />
DU Ergonomie et santé au travail<br />
11
PROGRAMME <strong>DE</strong> CONCEPTION<br />
<strong>DE</strong> SECATEURS « ERGO ® »<br />
• Respect du programme ERGO ® en 11 points<br />
• Adaptation à l’approche francophone de l’ergonomie<br />
• Articulation de la démarche de conception autour de la<br />
démarche d’analyse du travail du viticulteur<br />
• Techniques biomécaniques<br />
• Réflexion méthodologique: thèse d’ergonomie (A. Laville)<br />
DU Ergonomie et santé au travail<br />
12
Le projet ERGO SANDVIK - BAHCO<br />
Spécifications<br />
préliminaires<br />
Analyse du<br />
marché<br />
Études de marché<br />
Analyse du besoin<br />
Recherche<br />
bibliographique<br />
Conception du<br />
prototype 1<br />
Test utilisateur 1<br />
Évaluation des<br />
prototypes et<br />
modifications<br />
Études de faisabilité<br />
Avant projet<br />
Test utilisateur 2<br />
Recommandation<br />
finale<br />
Spécifications<br />
du produit<br />
Test utilisateur 3<br />
Développement<br />
Préparation de<br />
la production<br />
Préparatifs de<br />
lancement<br />
Suivi<br />
Préparation de la<br />
commercialisation<br />
Exploitation<br />
DU Ergonomie et santé au travail<br />
13
• Cahier des charges ergonomique<br />
Études de marché<br />
Analyse du besoin<br />
Recherche<br />
bibliographique<br />
Le sécateur ERGO BAHCO-PRADINES<br />
• Analyse fonctionnelle<br />
• Créativité Conception – Recherche du de concepts<br />
• Analyse de<br />
• Prototypage<br />
l’activité de taille prototype 1<br />
Spécifications • Tests utilisateur courts (analyse<br />
• Étude anthropométrique<br />
préliminaires subjective et évaluation des effets<br />
• Études biomécaniques<br />
Spécifications<br />
(définition de la gamme de tailles)<br />
des<br />
en situation réelle Test<br />
prototypes<br />
utilisateur<br />
sur les gestes<br />
1<br />
et<br />
postures)<br />
du • Étude produit matériaux (nature et<br />
Analyse du • Prototypage - Évolution répartition)<br />
• Analyse technique<br />
marché<br />
(Affinage Évaluation des options) des<br />
• Développement final (Plans,<br />
de l’existant<br />
• Tests Test utilisateur 3<br />
prototypes<br />
utilisateur courts<br />
et<br />
modèle numérique)<br />
(analyse subjective)<br />
modifications • Dépôt de brevet<br />
• Analyse sémantique • Tests biomécaniques en<br />
situation réelle<br />
(protection mondiale)<br />
Études de faisabilité<br />
Avant projet<br />
• Études biomécaniques en laboratoire<br />
• Études bibliographiques<br />
• Études épidémiologiques<br />
• Collaboration avec le MSA<br />
(études anthropométriques et<br />
épidémiologiques)<br />
Recommandation<br />
finale<br />
Développement<br />
• Prototypage - combinaison<br />
Test utilisateur 2<br />
(mixage des options)<br />
• Tests utilisateur courts<br />
(analyse subjective)<br />
• Prototypage - Évolution<br />
• Tests utilisateurs longs<br />
(Hémisphère sud)<br />
DU Ergonomie et santé au travail<br />
Préparation de<br />
la production<br />
• Études packaging et<br />
présentoirs de vente<br />
Préparatifs de<br />
lancement<br />
Suivi<br />
• Tests et suivi statistique,<br />
évaluation à long terme<br />
Préparation de la<br />
commercialisation<br />
Exploitation<br />
• 1ère Génération de produit<br />
• 2ème Génération de produit<br />
14
SECATEUR ERGONOMIQUE<br />
DU Ergonomie et santé au travail<br />
PXR Bahco Pradines<br />
15
CHOIX D’UNE APPROCHE<br />
MULTIDIMENSIONNELLE<br />
• Prise en compte des propositions fondamentales de<br />
l’ergonomie<br />
• variabilité des contextes et des individus<br />
• prise en considération des compétences des opérateurs<br />
• Complémentarité des approches ergonomique /<br />
biomécanique / épidémiologique / psychologique /<br />
anthropologique<br />
• Rôle pivot de l’analyse de l’activité pour articuler les<br />
points de vue sur la situation de travail<br />
DU Ergonomie et santé au travail<br />
16
M<strong>ET</strong>HODOLOGIE GENERALE<br />
• Programme de R & D multidisciplinaire<br />
– inscrit dans la durée (5 ans)<br />
– articulé avec un programme de recherche ergonomique<br />
– finalité industrielle : conception de produits<br />
• Travail collectif<br />
– avec les ingénieurs de <strong>DE</strong>VILLE SA<br />
– avec des étudiants (ENSAM, UTC)<br />
– avec des chercheurs<br />
– INRS (M Aptel, L Claudon)<br />
– UTC (PH Dejean)<br />
– UCL (J Malchaire)<br />
– UQUAM (N Vezina)<br />
DU Ergonomie et santé au travail<br />
17
APPROCHE PLURIDISCIPLINAIRE<br />
• Ingénieurie de conception / design industriel<br />
• Clinique médicale (<strong>TMS</strong>, SCC,…)<br />
• Epidémiologie<br />
– analyse des données existantes (groupe de travail MSA)<br />
– étude épidémiologique chez les vignerons champenois (MSA)<br />
• Ergonomie<br />
– analyse de l’activité dans plusieurs vignobles français<br />
– analyse de la tâche dans la plupart des vignobles mondiaux<br />
• Biomécanique<br />
– en laboratoire<br />
– en situation réelle de travail<br />
DU Ergonomie et santé au travail<br />
18
<strong>TMS</strong> (troubles musculosquelettiques<br />
• Pathologies d’hypersollicitation du membre<br />
supérieur<br />
– muscle myalgies<br />
– tendon épicondylite, tendinopathie de l’épaule<br />
–nerf<br />
syndrome du canal carpien<br />
• origine multifactorielle<br />
– facteurs de susceptibilité individuelle<br />
–facteurs professionnels<br />
• dénominateurs communs<br />
–la relation avec le travail<br />
– la douleur<br />
DU Ergonomie et santé au travail<br />
19
SYNDROME DU CANAL CARPIEN<br />
• Compression du nerf médian à la base de la main<br />
– commande des 3 premiers doigts<br />
– sensibilité de la moitié externe de la paume<br />
• Symptômes<br />
– Fourmillements nocturnes et/ou diurnes<br />
– Maladresse<br />
– Troubles de la sensibilité et/ou déficit moteur<br />
• Augmentation de la pression dans le canal<br />
carpien<br />
DU Ergonomie et santé au travail<br />
20
Le Canal Carpien<br />
ligament<br />
annulaire<br />
nerf<br />
médian<br />
tendons<br />
os du<br />
carpe<br />
gaine<br />
synoviale<br />
nerf<br />
cubital<br />
nerf<br />
tendons<br />
médianligament<br />
annulaire<br />
os du<br />
carpe<br />
nerf<br />
cubital<br />
DU Ergonomie et santé au travail<br />
21
Canal carpien<br />
DU Ergonomie et santé au travail<br />
22
Synovite<br />
DU Ergonomie et santé au travail<br />
23
Syndrome du Canal Carpien<br />
S.C.C.<br />
Compression du nerf médian au niveau<br />
de son passage dans le canal carpien<br />
Fourmillements,<br />
engourdissement douloureux<br />
souvent nocturne<br />
« Paralysie » des 3 premiers doigts<br />
DU Ergonomie et santé au travail<br />
24
Nerf médian dans le canal carpien<br />
• cinq régimes de pression interviennent :<br />
– pression de l'artère systémique extrinsèque ou épineurale (Pa),<br />
– pression du système capillaire intrinsèque (Pc),<br />
– pression intrafasciculaire (Pf),<br />
– pression du système veineux épineural (Pv),<br />
– pression à l'intérieur du tunnel (Pt).<br />
•gradient (Sunderland, 1978):<br />
P a > P c > P f > P v > P t<br />
DU Ergonomie et santé au travail<br />
25
DU Ergonomie et santé au travail<br />
26
250<br />
A<br />
B<br />
C<br />
200<br />
150<br />
100<br />
50<br />
0<br />
REPOS GRIPP EXTENSION FLEXION<br />
PIC (mmHg) chez des sujets normaux (A) ou présentant<br />
un syndrome du canal carpien, avant (B) ou après (C)<br />
intervention chirurgicale. (d'après Gelberman et al., 1981)<br />
DU Ergonomie et santé au travail<br />
27
Pression intra-canalaire<br />
POIGN<strong>ET</strong> DOIGTS Contraintes*<br />
EXTENSION EXTENSION +++<br />
EXTENSION FLEXION +<br />
FLEXION EXTENSION +++<br />
FLEXION FLEXION +<br />
NEUTRE ** NEUTRE -<br />
NEUTRE <strong>ET</strong> FORCE NEUTRE +<br />
(Armstrong, 1995)<br />
DU Ergonomie et santé au travail<br />
28
MO<strong>DE</strong>LISATION GENERALE DU RISQUE<br />
<strong>DE</strong> <strong>TMS</strong> LIES AU TRAVAIL<br />
Facteurs<br />
psychologiques<br />
et sociaux liés<br />
au travail<br />
Charge<br />
musculosquelettique<br />
(intensité, répétition, durée)<br />
+/-<br />
+/-<br />
+<br />
+/-<br />
Caractéristiques<br />
individuelles<br />
physiques, psychologiques,<br />
professionnelles, sociales<br />
+/-<br />
Probabilité<br />
de <strong>TMS</strong><br />
29<br />
DU Ergonomie et santé au travail
FACTEURS <strong>DE</strong> RISQUE NIVEAU <strong>DE</strong> RISQUE<br />
PREUVE<br />
Travail répétitif (1) + 2 - 15<br />
Travail en force (2) + 2 – 15<br />
Postures extrêmes (3) +/- 2 – 6<br />
Vibrations « main-bras » +++ > 3<br />
Combinaison (1,2,3) +++ 2 – 15<br />
+++ fortes preuves, + preuves convaincantes, +/- preuves insuffisantes<br />
(Bernard, 1997)<br />
DU Ergonomie et santé au travail<br />
30
CUMUL <strong>DE</strong>S FACTEURS <strong>DE</strong> RISQUE<br />
Nombre de SCC TEMOINS O.R. I.C. 95 %<br />
facteurs de<br />
risque* N (%) N (%)<br />
0, 1 ou 2 4 (6) 30 (46) 1 0.1 – 6<br />
3 24 (37) 32 (49) 6 2 – 25<br />
4 25 (39) 2 (3) 94 13 – 94<br />
5 ou 6 12 (19) 1 (2) 90 8 - 367<br />
* : étude cas - témoins. 6 facteurs de risque : force ≥ 1; absence de changement d ’activité et/ou pause ><br />
20 % temps de travail; absence de changement de poste régulier; opérations élémentaires brèves (< 11<br />
sec); approvisionnement manuel du poste ; parité ≥ 3<br />
DU Ergonomie et santé au travail<br />
31
Modèle multifactoriel du SCC (Leclerc et coll., 1997)<br />
VARIABLES O.R. (IC 95 %) P<br />
Sexe féminin 2.0 (1.2 - 3.5) 0.01<br />
Age ( < 30 ans)<br />
30 – 39<br />
40 - 49<br />
50 et +<br />
Secteur (assemblage)<br />
Confection<br />
Agro-alimentaire<br />
Conditionnement<br />
Problèmes psychologiques<br />
légers<br />
sévères<br />
2.0 (1.2 - 3.5)<br />
2.2 (1.3 - 3.8)<br />
2.2 (1.1 - 4.1)<br />
2.2 (1.4 - 3.5)<br />
1.2 (0.7 - 2.3)<br />
1.9 (1.1 – 3.4)<br />
DU Ergonomie et santé au travail<br />
0.03<br />
0.003<br />
1.1 (0.7 - 1.6) 0.03<br />
2.5 (1.6 - 3.8)<br />
Absence de satisfaction au travail 1.4 (1.0 - 1.9) 0.05<br />
Dépendance organisationnelle 1.4 (0.96 - 2.0) 0.08<br />
Appuyer avec la main 1.5 (1.0 - 2.1) 0.03<br />
Outils vibrants 1.4 (0.9 - 2.0) 0.11<br />
Durée de cycle<br />
30-60 sec<br />
10-30 sec<br />
< 10 sec<br />
1.7 (0.98 - 2.8)<br />
1.5 (0.9 - 2.4)<br />
1.9 (1.1 - 3.0)<br />
0.07<br />
Contraintes extérieures (entreprise) 1.5 (1.0 - 2.2) 0.04<br />
32
EPI<strong>DE</strong>MIOLOGIE <strong>DE</strong>S <strong>TMS</strong><br />
DANS <strong>LA</strong> VITICULTURE<br />
1. Première cause de maladie professionnelle (85 %)<br />
2. Incidence annuelle élevée : 4/1000 travailleurs (1998)<br />
3. Lien entre <strong>TMS</strong> et conditions de travail<br />
– prédominance des <strong>TMS</strong> du poignet du côté dominant<br />
– apparition des paresthésies pendant la taille de la vigne<br />
– relation « dose - effet » entre paresthésies et durée de la taille<br />
– risque diminuée de moitié par le sécateur électrique<br />
DU Ergonomie et santé au travail<br />
33
<strong>TMS</strong> <strong>ET</strong> <strong>ACTIVITE</strong> <strong>DE</strong> <strong>TAILLE</strong> <strong>DE</strong> <strong>LA</strong> <strong>VIGNE</strong><br />
• Enquête MSA (1995) : 679 viticulteurs salariés (Delemotte, 1996)<br />
–<strong>TMS</strong> 28 %<br />
– SCC 10 %<br />
• Viticulteurs Bordelais : 607 salariés (Ladépèche, 1998)<br />
– douleurs main-poignet 35 %<br />
– paresthésies nocturnes 13 %<br />
– douleurs de l’épaule 1 %<br />
• Viticulteurs champenois : 587 salariés (Roquelaure et al, 2000)<br />
– paresthésies 37 %<br />
– douleurs de l ’épaule 5 %<br />
– lombalgies 52 %<br />
DU Ergonomie et santé au travail<br />
34
SOLLICITATIONS BIOMECANIQUES<br />
PENDANT <strong>LA</strong> <strong>TAILLE</strong> <strong>DE</strong> <strong>LA</strong> <strong>VIGNE</strong><br />
• Nombre de ceps taillés par jour (Delemotte, 1996)<br />
– 500 - 750 44 %<br />
– 750 - 1000 31 %<br />
– > 1000 12 %<br />
• Nombre de coupes par jour<br />
– 5 000 - 7 500 18 %<br />
– 7 500 - 10 000 21 %<br />
– 10 000 - 12 500 17 %<br />
– > 12 500 27 %<br />
• Absence de pause en dehors des repas 75 %<br />
DU Ergonomie et santé au travail<br />
35
CHRONOLOGIE <strong>DE</strong>S PARESTHESIES <strong>DE</strong><br />
<strong>LA</strong> MAIN DOMINANTE<br />
Onset and recovery of hand paresthesias<br />
Num be r of cas e s<br />
80<br />
60<br />
40<br />
20<br />
0<br />
-20<br />
-40<br />
-60<br />
-80<br />
-100<br />
J F M A M J J A S O N D<br />
Month of the year<br />
onset<br />
recovery<br />
537 ouvriers vignerons de champagne (1996)<br />
Roquelaure et al. Am J Ind Med 2001;40:639-45 36<br />
DU Ergonomie et santé au travail
Relation dose - effet : prévalence des <strong>TMS</strong> du<br />
poignet en fonction de la durée de la taille<br />
Prévalence (%)<br />
35<br />
30<br />
25<br />
20<br />
15<br />
10<br />
5<br />
0<br />
< 60 60 - 90 90 - 120 > 120 jours<br />
DU Ergonomie et santé au travail<br />
Delemotte et al., ICOH 371996
Facteurs de risque de paresthésies<br />
chroniques de la main<br />
FACTEURS OR IC 95% P<br />
Genre féminin 2.3 (1.3 - 3.0) 0.004<br />
Excès de poids (IMC > 27) 1.6 (1.1 - 2.5) 0.03<br />
Travail à la tâche 2.0 (1.2 - 3.3) 0.01<br />
Affûtage des lames à la pierre sèche 1.7 (1.1 - 2.7) 0.03<br />
Utilisation d'un sécateur électrique 0.5 (0.2 - 1.6) 0.09<br />
DU Ergonomie et santé au travail<br />
38
APPORTS <strong>DE</strong> L’APPROCHE<br />
EPI<strong>DE</strong>MIOLOGIQUE POUR <strong>LA</strong><br />
CONCEPTION<br />
1. Responsabilité de la taille de la vigne dans l ’apparition<br />
des <strong>TMS</strong> des viticulteurs<br />
2. Justification du programme de conception de sécateurs<br />
« ergonomiques »<br />
3. Possibilité d’action sur la santé grâce aux<br />
caractéristiques des instruments de taille<br />
4. Diversité des populations utilisatrices<br />
DU Ergonomie et santé au travail<br />
39
APPROCHE ERGONOMIQUE <strong>DE</strong><br />
<strong>LA</strong> <strong>TAILLE</strong> <strong>DE</strong> <strong>LA</strong> <strong>VIGNE</strong><br />
PRINCIPAUX OBJECTIFS<br />
1. Modélisation de la tâche de taille<br />
– dans différents vignobles<br />
– avec types de sécateurs<br />
2. Modélisation de l’activité avec un sécateur manuel<br />
3. Evaluation des contraintes biomécaniques<br />
4. Recommandations pour les designers<br />
40<br />
DU Ergonomie et santé au travail
Analyse de l’activité de taille de la<br />
vigne<br />
• 1. Modèle de la tâche de taille de la vigne<br />
• 2. Analyse du travail dans différents vignobles<br />
• 3. Analyse du travail avec différents outils de taille<br />
• 4. Modèle de l’activité de taille avec un sécateur<br />
manuel<br />
• 5. Analyse des contraintes biomécaniques<br />
• 6. Recommandations pour le designer<br />
DU Ergonomie et santé au travail<br />
41
Characteristics of the vineyard<br />
and firms studied<br />
• Detailed work analysis<br />
Firm Vineyard Type of pruning Type of<br />
organisation<br />
Number of<br />
pruners<br />
1 Anjou Guyot Val de Loire Artisan 2<br />
2 Beaujolais Guyot simple Family 5<br />
3 Champagne Cordon de Royat Industrial > 200<br />
4 Beaujolais Gobelet Family 2<br />
• Rapid task analysis : > 100 workers<br />
• biomechanical assessment<br />
• prototypes assessment<br />
DU Ergonomie et santé au travail<br />
42
Model of the vine stock based on the<br />
functionality of the branches<br />
• Old canes :<br />
– cane of the previous year<br />
– 1 year old wood with moderate diameter (3 - 15 mm)<br />
– fast and unprecise cutting<br />
• New cane<br />
– cane of the year<br />
– young wood ( < 1 year) with small diameter (3 - 5 mm)<br />
– very precise cutting<br />
• Old wood (2 - 30 years)<br />
– base of the vine stock and side shoots<br />
– large diameter ( > 15 mm)<br />
– meticulous cutting to avoid wood injuries<br />
43<br />
DU Ergonomie et santé au travail
Multidimensional aspect of Pruning activities<br />
Vine<br />
Variety of vine plant<br />
•Productivity<br />
•Age<br />
•Dimensions<br />
•Morphology, Hardness<br />
•Row layout<br />
•Density of stocks<br />
Environment<br />
Soil characteristics<br />
(gradient, state , nature)<br />
•Temperature<br />
•Humidity<br />
•Wind<br />
Equipment<br />
Secateur(manual, assisted)<br />
•Two handed shears<br />
•Pre-pruner<br />
•Harvesting machine<br />
•Tractor<br />
•Seats<br />
•Gloves<br />
Cultivation<br />
techniques<br />
•Pruning style<br />
•Pre-pruning (manual, mechanical)<br />
•Harvesting (manual, mechanical)<br />
•Fixing to trellis<br />
•Vine care<br />
VINE<br />
PRUNING<br />
Firm<br />
•Size ( small or large)<br />
•Autonomy, co-operative<br />
•Manager’s status<br />
•Socio-economic organisation<br />
•Terms of pay<br />
Work organisation<br />
•Individual work / collective<br />
•Specialisation or versatility of pruners<br />
•Length of pruning time<br />
•Working hours<br />
•Time constraints<br />
•Alternation of tasks<br />
•Prescription rules<br />
•Modalities of control on labour<br />
DU Ergonomie et santé au travail<br />
Work force<br />
•Age<br />
•Seniority<br />
•Qualifications<br />
•Experience acquired<br />
•Full time / part time / seasonal<br />
•State of health<br />
44
Vine pruning activities<br />
• The pruner is only one element of the work situation<br />
Work organisation<br />
Operator<br />
Vine<br />
Pruner<br />
Health<br />
Work group<br />
Poles of situation of vine pruning activities.<br />
DU Ergonomie et santé au travail<br />
45
Main characteristics of the pruning task<br />
VINE PRUNING CHARACTERISTICS<br />
1. The secateurs are used intensely by the dominant hand<br />
2. Biomechanic strain is very high for the hand, upper limb and spine<br />
3. Vine pruning is a difficult task for which the operating conditions can change depending on the<br />
vineyard, vine plant, vine driving modes and viticulturist. Nevertheless, the task analysis shows that is<br />
possible to build a functional modelisation of vine pruning. This model distinguishes in each stock :<br />
(a) a first functional area including the previous years’ shoots which have a moderate diameter, (b) a<br />
second area of old wood including the trunk and its sideshoot or sideshoots, (c) a third area of young<br />
wood including the future canes on which the fruit will grow.<br />
4. The vine pruning uses complex perceptive and motor strategies, with probable variations from one<br />
vine stock to another and from one operator to another.<br />
5. Work organisation is variable from one vineyard to another<br />
6. The population of secateur users is diversified on an anthropometrical and socio-professional<br />
aspect, and has different levels of experience.<br />
7. Four illnesses are linked to the use of secateurs<br />
. carpal tunnel syndrome<br />
. finger flexor tendinitis<br />
. epicondylitis<br />
. the shoulders’ rotators cuff tendinitis<br />
DU Ergonomie et santé au travail<br />
46
DU Ergonomie et santé au travail<br />
47
MO<strong>DE</strong>LISATION <strong>DE</strong>S CEPS<br />
EN 3 ZONES FONCTIONNELLES<br />
Nouvelle<br />
baguette<br />
“N”(1 an)<br />
Ancienne<br />
baguette<br />
“N-1” (2 ans)<br />
Pied et bras<br />
(> 2 - 30ans)<br />
48<br />
DU Ergonomie et santé au travail
MO<strong>DE</strong>LISATION DU CEP BASEE<br />
SUR <strong>LA</strong> FONCTIONNALITE <strong>DE</strong>S<br />
BRANCHES<br />
Nouvelle<br />
baguette<br />
3<br />
Ancienne<br />
baguette et<br />
1<br />
2<br />
Pied et bras<br />
DU Ergonomie et santé au travail<br />
49
MO<strong>DE</strong>LISATION <strong>DE</strong> L’<strong>ACTIVITE</strong> <strong>DE</strong> <strong>TAILLE</strong><br />
Explorer le cep<br />
Analyser la morphologie du<br />
cep<br />
Repérer l’ancienne<br />
baguette<br />
Sélection de la<br />
baguette<br />
Repérer les<br />
gourmands<br />
Dégager l’ancienne<br />
baguette<br />
Nettoyer la<br />
baguette<br />
Nettoyer le<br />
tronc et les bras<br />
Passer au cep suivant<br />
DU Ergonomie et santé au travail<br />
50
ASYM<strong>ET</strong>RIE <strong>DE</strong>S ZONES <strong>DE</strong> COUPE<br />
DANS LE CEP<br />
ZONES <strong>DE</strong> COUPE <strong>DE</strong>S SARMENTS<br />
(P<strong>LA</strong>N FRONTAL)<br />
6 % 6 % 0 %<br />
HAUTE<br />
29 %<br />
19 %<br />
3 %<br />
MOYENNE<br />
10 %<br />
27 %<br />
0 %<br />
BASSE<br />
<strong>LA</strong>TERALE FACE HOMO<strong>LA</strong>TERALE<br />
DU Ergonomie et santé au travail<br />
51
DU Ergonomie et santé au travail<br />
52
MO<strong>DE</strong>LISATION <strong>DE</strong> <strong>LA</strong> COUPE<br />
D’UN SARMENT <strong>DE</strong> <strong>VIGNE</strong><br />
Exploration visuelle de la<br />
zone du sarment « n » à tailler<br />
Déplacement latéral et<br />
/ ou antéro-postérieur<br />
Transport de la main<br />
vers le sarment à<br />
couper<br />
Coupe du sarment « n »<br />
Action des<br />
doigts sur les<br />
poignées du<br />
sécateur<br />
DU Ergonomie et santé au travail<br />
53
“Cutting a vine shoot with a manual pruner”<br />
The operator<br />
1. Holds the secateur in his right hand<br />
2. Visually explores the cutting zone before pruning it<br />
3. Does successive cuts while respecting the vine shoot’s functionality<br />
4. Adopts an accurate body placing strategy before pruning each functional zone when the stock is<br />
large enough<br />
5. Favours cuts in the maximum visual and hand reach zone<br />
6. Accurately places the secateur on the vine shoot, then flexes his fingers to work the lower handle<br />
and the secateur blade<br />
DU Ergonomie et santé au travail<br />
54
Caractéristiques de l ’activité de taille en<br />
fonction du type de taille<br />
Système de taille<br />
« Guyot Val de<br />
Loire »<br />
« Guyot<br />
Simple »<br />
« Gobelet » « Cordon<br />
de Royat »<br />
Vignoble Anjou Beaujolais Beaujolais Champagne<br />
Sécateur manuel manuel manuel manuel<br />
Nombre de coupe par cep 20 15 20 30<br />
Zone optimale 52 64 15 48<br />
Déplacement +++ +++ - +++<br />
Postures du poignet non < 20 % < 20 % < 20 % < 20 %<br />
neutres<br />
Posture générale debout debout fléchi Agenouillée debout<br />
DU Ergonomie et santé au travail<br />
55
Caractéristiques de l ’activité de taille en<br />
fonction du type d’instrument de taille<br />
Instrument de taille<br />
Manuel Pneumatique Electrique<br />
Opérateur Femme Homme Homme<br />
Age (année) 28 30 40<br />
Durée moyenne de taille d'un cep (sec) 20 - 25 15 - 20 15 - 20<br />
Nombre moyen de coupes par cep 12 - 18 10 - 15 10 - 15<br />
Coupes dans la zone optimale<br />
60 % 40 % 40 %<br />
d’atteinte<br />
Déplacements +++ + +<br />
Postures du poignet non neutres < 20 % > 60 % > 60 %<br />
La vigne est taillée selon le mode "Guyot simple". Les coupes sont réparties entre les<br />
zones de l'ancienne baguette (36 %), du tronc et des bras (36 %) et de la nouvelle<br />
baguette (27 %).<br />
DU Ergonomie et santé au travail<br />
56
Generalisation of the ergonomic<br />
model of pruning activities<br />
The operator :<br />
1. always prunes holding the secateur in his dominant hand;<br />
2. always prunes one stock after the other;<br />
3. does a visual exploration of the stock before pruning it;<br />
4. breaks down the task into sub-tasks according to the pruning of each functional zone of the stock:<br />
- Thinning out the new cane or canes;<br />
- Thinning out the stump and sideshoots;<br />
- Thinning out the old cane or canes.<br />
5. checks on stock balance and alignment in the row;<br />
6. adopts a precise positioning strategy before pruning each functional zone when the stock is large enough;<br />
7. favours cuts in the optimal reach zone both manually(1) and visually(2);<br />
8. tends as much as possible to prune with the wrist and hand in a lesser biomechanical position of strain;<br />
9. carefully positions the secateur on the vine shoot, then flexes his fingers to work the secateur’s lower handle and<br />
blade;<br />
10. controls the intensity of his gripping effort according to characteristics of the vine shoots (hardness, diameter,<br />
temperature) and biomechanical conditions of movement (segmental posture, hand span).<br />
57<br />
DU Ergonomie et santé au travail
CONCLUSION OF THE<br />
ERGONOMIC STUDIES<br />
• Pruning grapevines is a complex task requiring repetitive and<br />
forceful hand exertion.<br />
• Variability of the task depending of the characteristics of the vine<br />
and workers.<br />
• Validation of a model of pruning activity with manual pruner<br />
valuable whichever the vine, the vinestock except “Gobelet<br />
system” and vine requiring pruning with two-handed pruner.<br />
• Workers’ pruning strategy to place the wrist in a posture of<br />
lesser strain during cutting.<br />
• Frequency of the cut with the wrist bent in ulnar deviation.<br />
DU Ergonomie et santé au travail<br />
58
UTILISATION <strong>DE</strong> TECHNIQUES<br />
BIOMECANIQUES EN SITUATION<br />
REELLE <strong>DE</strong> TRAVAIL<br />
• Électromyographie : activation des fléchisseurs des doigts<br />
• Goniomètres électroniques : position du poignet<br />
DU Ergonomie et santé au travail<br />
59
STRATEGIE D ’ALLEGEMENT <strong>DE</strong>S<br />
CONTRAINTES DU POIGN<strong>ET</strong><br />
Coupe (%)<br />
60<br />
40<br />
20<br />
0<br />
Angle>30%<br />
Angle Moy<br />
DU Ergonomie et santé au travail<br />
60
FORCE <strong>DE</strong> PREHENSION<br />
• Activité EMG des fléchisseurs des doigts<br />
Vignoble<br />
Force<br />
(%)<br />
Force<br />
(daN)<br />
Temps de<br />
coupe (%)<br />
Cadence<br />
(coupe/sec)<br />
saumur 27 16 22 0.6<br />
saumur 23 14 32 0.8<br />
saumur 20 11 28 0.7<br />
anjou 28 13 27 0.7<br />
bonnezeaux 25 13 26 0.4<br />
pauillac 27 10 22 0.6 61<br />
DU Ergonomie et santé au travail
Force de préhension au moment des coupes<br />
% des coupes<br />
50<br />
40<br />
30<br />
20<br />
10<br />
0<br />
FLEXION / EXTENSION DU POIGN<strong>ET</strong><br />
wrist flexion / extension<br />
%<br />
25<br />
20<br />
15<br />
10<br />
5<br />
0<br />
Flexion (%max)<br />
90 F 70 F 50 F 30 F 10 F 10E 30E 50E 70E 90E<br />
F / E<br />
Extension (%max)<br />
Roquelaure et al. Int Arch Occup Environ Health 2002<br />
DU Ergonomie et santé au travail<br />
63
<strong>DE</strong>VIATION RADIALE /<br />
CUBITALE DU POIGN<strong>ET</strong><br />
déviation radiale/ cubitale<br />
% des coupes<br />
80<br />
60<br />
40<br />
20<br />
0<br />
radiale<br />
S4<br />
S3<br />
S2<br />
-90 -70 -50 -30 -10 10 30 50 70<br />
cubitale<br />
90<br />
classe d'angle (% max)<br />
Roquelaure et al. Int Arch Occup Environ Health 2002<br />
DU Ergonomie et santé au travail<br />
64
CHARGE MUSCULOSQUEL<strong>ET</strong>TIQUE<br />
<strong>ET</strong> ZONE DU CEP <strong>TAILLE</strong>E<br />
Durée (s) EMG (%) 1 Angle (%) 2<br />
Cep entier 0.9 30 -7<br />
Ancienne 0.8 25 -8<br />
bâguette (1)<br />
Vieux bois (2) 0.8 35 -9<br />
Nouvelle<br />
2.0 25 -7<br />
bâguette (3)<br />
Effet "cep" - +++ ++<br />
Effet "zone<br />
fonctionnelle"<br />
+ + -<br />
1. EMG en % de EMGmax2. Valeur négative = extension du poignet<br />
DU Ergonomie et santé au travail<br />
65
CARACTERISTIQUES <strong>DE</strong> L’<strong>ACTIVITE</strong><br />
<strong>DE</strong> <strong>TAILLE</strong> EN FONCTION DU TYPE <strong>DE</strong><br />
SECATEURS<br />
Manuel Pneumatique Electrique<br />
Coupes par cep 12 - 18 10 - 15 10 - 15<br />
Coupes dans la zone optimale d’atteinte 60 % 40 % 40 %<br />
Déplacements +++ + +<br />
Postures du poignet non neutres < 20 % > 60 % > 60 %<br />
DU Ergonomie et santé au travail<br />
66
APPORTS <strong>DE</strong> L’ANALYSE <strong>DE</strong><br />
L’<strong>ACTIVITE</strong> POUR <strong>LA</strong> CONCEPTION (1)<br />
1. Modélisation de l’activité du tailleur<br />
• comportements des viticulteurs<br />
• schémas d’utilisation des sécateurs<br />
• régulation des contraintes<br />
• hypothèses pour la conception<br />
asymétrie des coupes⇒<br />
outils asymétrique<br />
DU Ergonomie et santé au travail<br />
67
ESSAIS <strong>DE</strong> PROTOTYPES <strong>DE</strong><br />
FORMES DIFFERENTES<br />
68<br />
DU Ergonomie et santé au travail
APPORTS <strong>DE</strong> L’ANALYSE <strong>DE</strong><br />
L’<strong>ACTIVITE</strong> POUR <strong>LA</strong> CONCEPTION (2)<br />
2. Identification des facteurs de risque de<br />
<strong>TMS</strong> dans l’activité des opérateurs<br />
• répétitivité des coupes<br />
• intensité des efforts de préhension<br />
• position du poignet au moment des efforts de coupe<br />
• mode de préhension de l’instrument de taille<br />
• organisation du travail +++<br />
• froid, humidité, gants…<br />
DU Ergonomie et santé au travail<br />
69
APPORTS <strong>DE</strong> L’APPROCHE<br />
BIOMECANIQUE EN SITUATION<br />
REELLE <strong>DE</strong> TRAVAIL (1)<br />
1. Quantification fine de l’intensité et de la<br />
répétitivité des efforts de coupe<br />
– travail musculaire quasi-statique intermittent des fléchisseurs des<br />
doigts<br />
– force moyenne = 20 - 28 % FMV (12-18 daN)<br />
– postures extrêmes en flexion / extension du poignet : rares<br />
– déviations cubitales du poignet ( > 40 %) : fréquentes<br />
DU Ergonomie et santé au travail<br />
70
APPORTS <strong>DE</strong> L’APPROCHE<br />
BIOMECANIQUE EN SITUATION<br />
REELLE <strong>DE</strong> TRAVAIL (2)<br />
2. Analyse des stratégies de régulation des<br />
astreintes construites par les opérateurs<br />
– fréquence des positions de moindres contraintes en flexion /<br />
extension<br />
– limitation du cumul des facteurs de la CMS (force, posture)<br />
3. Complémentarité avec l’analyse de l’activité +++<br />
– interprétation des enregistrements guidée par l’analyse de l’activité<br />
– enrichissement de la compréhension des régulations<br />
– limites des observations participantes / sensations haptiques<br />
DU Ergonomie et santé au travail<br />
71
APPORTS <strong>DE</strong> L’APPROCHE<br />
BIOMECANIQUE EN SITUATION<br />
EXPERIMENTALE POUR <strong>LA</strong><br />
CONCEPTION<br />
1. Relation « empan - couple »<br />
→ plage étroite de fonctionnement optimal du sécateur<br />
2. Confort procuré par les poignées et la géométrie<br />
du sécateur<br />
3. Effet démultiplicateur des poignées «tournantes»<br />
4. Comparaison des prototypes<br />
DU Ergonomie et santé au travail<br />
72
SECATEUR<br />
EXPERIMENTAL<br />
Couple externe<br />
5 capteurs de pression<br />
DU Ergonomie et santé au travail<br />
73
RECOMMANDATIONS POUR LE<br />
<strong>DE</strong>SSIN DU SECATEUR (points 8/9)<br />
1. Réduire les postures non-neutres du poignet et<br />
de la main, augmenter l’efficacité de l’outil<br />
– inclinaison verticale de la lame pour limiter la déviation<br />
cubitale du poignet<br />
– angulation latérale (gauche) de la lame pour placer le<br />
poignet en position neutre et améliorer la dextérité<br />
– respect de l’empan de la main (ouverture < 80 mm)<br />
2. Privilégier la facilité d’usage<br />
DU Ergonomie et santé au travail<br />
74
RECOMMANDATIONS POUR LE<br />
<strong>DE</strong>SSIN DU SECATEUR (points 8/9)<br />
3. La forme des poignées doit :<br />
– respecter la forme de la main (zones sensibles / à risque)<br />
– réduire la pression sur la paume (canal carpien) et les<br />
doigts<br />
– diminuer les frottements de la base du pouce<br />
– être confortable (revêtement élastomère)<br />
– ne pas glisser (revêtement élastomère)<br />
75<br />
DU Ergonomie et santé au travail
Anthropometric characteristics of<br />
vineyard workers<br />
Men<br />
Women<br />
Dimensions (mm)<br />
Length Width Length Width<br />
Average σ<br />
Average σ<br />
Average σ Average σ<br />
English civilians (1) 189 10 87 5 174 9 76 4<br />
Military USA (2) 197 9 90 4 179 8 77 4<br />
English workers (3) 191 8 88 4 174 7 77 5<br />
Military France (4) 189 9 87 5 172 9 77 4<br />
Vine growers (5) 187 11 87 6 - -<br />
(1) English working population (Pheasant, 1988) ;<br />
(2) American military population (Garret et coll. (1971);<br />
(3) English workers population (Kember et coll., 1981) ;<br />
(4) Sample of French military (688 men and 328 women), ERGODATA bank (Coblenz, 1992);<br />
(5) Sample of 66 male vine growers from the main viticultural French and German districts (average age = 43 + - /- 14 years;<br />
average seniority = 21 +/- 14 years).<br />
76<br />
DU Ergonomie et santé au travail
Design of the handle - hand interface<br />
• shape must be adapted to the palm<br />
High<br />
Level Pressure sensitiveness WMSD Risk<br />
• Base of thumb<br />
• Thenarian muscles<br />
• Unciform bone zone<br />
(hypothenarian)<br />
• Base of the palmar side of the hand<br />
• Unciform bone zone (hypothenarian)<br />
• Palmar side of fingers (joint)<br />
• Palmar arches<br />
Average • Palmar side of fingers • Palmar side of the hand (except palmar<br />
arches)<br />
Low • Palm • Pulp of the fingers<br />
DU Ergonomie et santé au travail<br />
77
RECOMMANDATIONS POUR LE<br />
<strong>DE</strong>SSIN DU SECATEUR (points 8/9)<br />
4. Possibilité d’adapter l’outil à la main et au type<br />
de taille<br />
– système modulaire<br />
– 3 tailles de lame (diamètre des sarments à tailler)<br />
– 3 tailles de poignées + gaucher<br />
– poignée inférieure rotative ou non<br />
5. Utiliser un outil adapté au style de taille<br />
6. Expliquer les principes de la prévention des <strong>TMS</strong><br />
aux utilisateurs<br />
78<br />
DU Ergonomie et santé au travail
<strong>DE</strong>SSIN FINAL : modèle ERGO PXR<br />
Revêtement élastomère<br />
Forme poignée supérieure optimisée<br />
Inclinaison de la lame<br />
Poignée inférieure tournante<br />
Géométrie lame optimisée<br />
DU Ergonomie et santé au travail<br />
Angulation gauche de la lame<br />
79
DU Ergonomie et santé au travail<br />
80
SYSTEME <strong>DE</strong> MESURE <strong>DE</strong> <strong>LA</strong> MAIN :<br />
3 <strong>TAILLE</strong>S (Bahco(<br />
Bahco)<br />
DU Ergonomie et santé au travail<br />
81
PREMIERE <strong>ET</strong>APE<br />
Analyse du type de<br />
taille et de vigne<br />
<strong>DE</strong>UXIEME <strong>ET</strong>APE<br />
Mesure de la longueur<br />
et de la largeur de la<br />
main<br />
TROISIEME <strong>ET</strong>APE<br />
1. Choix de la taille<br />
- lame<br />
- poignées (L, M, S)<br />
2. Choix poignée inférieure<br />
fixe ou tournante<br />
3. Choix dureté du ressort<br />
DU Ergonomie et santé au travail<br />
82
EVALUATION BIOMECANIQUE DU<br />
SECATEUR ERGONOMIQUE (point 10)<br />
ERGO<br />
REFERENCE<br />
DU Ergonomie et santé au travail<br />
Roquelaure et al. Applied Ergon<br />
83
EVALUATION OF THE ERGONOMIC<br />
PRUNING SHEARS PXR<br />
• 1) Biomechanical methods<br />
> Subjects :<br />
– five experienced vineyard workers (Anjou-Saumur, Muscadet, Pauillac)<br />
– aged 40.2 (SE 2.9) years, mean handgrip force 54.5 (SE 5.5) daN<br />
> Task :<br />
– pruning of about ten to twenty vine stocks with two models of pruning shears<br />
• Reference : manual pruning shears without revolving handle: Bahco Pradine P1<br />
model<br />
• PXR ERGO : manual ergonomic pruner with revolving handle<br />
> Judgement criteria :<br />
– hand-wrist musculoskeletal strain<br />
• wrist postures during real pruning conditions<br />
• force required to cut branches<br />
DU Ergonomie et santé au travail<br />
84
Influence de la géométrie du sécateur<br />
référence inclinaison angulation<br />
40<br />
%<br />
30<br />
20<br />
10<br />
0<br />
14 31 23 8 26 11 27 29 22<br />
F/E < 20% DR/DC < 20 % EMG %Fmax<br />
Inclinaison vertical Angulation gauche (sujet droitier)<br />
DU Ergonomie et santé au travail<br />
85
FORCE DURING CUTS<br />
%<br />
40<br />
35<br />
30<br />
25<br />
20<br />
15<br />
10<br />
5<br />
0<br />
5 15 25 35 45 55 65 75 85 95<br />
s EMG %<br />
P1<br />
ERG<br />
psEMG > 15% : 57.8% vs. 72.6% P < 0.001<br />
DU Ergonomie et santé au travail<br />
86
WRIST FLEXION / EXTENSION<br />
Wrist flexion / extension<br />
%<br />
35<br />
30<br />
25<br />
20<br />
15<br />
10<br />
5<br />
0<br />
90 F 70 F 50 F 30 F 10 F 10E 30E 50E 70E 90E<br />
Wrist F/E<br />
P1<br />
ERG<br />
pF/E < 60% max : 90.1% vs. 87.1% P = 0.02<br />
DU Ergonomie et santé au travail<br />
87
WRIST <strong>DE</strong>VIATION<br />
25<br />
Wrist deviation U/R<br />
%<br />
20<br />
15<br />
10<br />
5<br />
P1<br />
ERG<br />
0<br />
90U 70U 50U 30U 10U 10R 30R 50R 70R 90R<br />
U/R<br />
pF/E < 50% max : 79.5% vs. 43.1% P < 0.001<br />
DU Ergonomie et santé au travail<br />
88
EVALUATION BIOMECANIQUE<br />
DU SECATEUR ERGONOMIQUE<br />
0 10 20 30 40 50 60<br />
% of cuts<br />
pU/R < 20%<br />
***<br />
pF/E < 20%<br />
***<br />
pU/R&F/E < 20%<br />
pU/R< 20%&sEMG
EVALUATION BIOMECANIQUE DU<br />
SECATEUR ERGONOMIQUE<br />
80<br />
70<br />
60<br />
50<br />
40<br />
30<br />
20<br />
10<br />
0<br />
***<br />
***<br />
73 58 49 51 40 54<br />
sEMG>15% F/E
HAND-WRIST STRAIN<br />
80<br />
70<br />
60<br />
50<br />
40<br />
30<br />
20<br />
10<br />
0<br />
***<br />
NS<br />
***<br />
72,6 57,8 49,3 51,1 39,6 54,2<br />
sEMG>15% F/E
EVALUATION DU SECATEUR PXR EN<br />
SITUATION REELLE <strong>DE</strong> <strong>TAILLE</strong><br />
(points 10-11)<br />
11)<br />
• Coopération MSA et Bahco-Pradines<br />
• Méthodes psychophysiques<br />
> 22 vignerons français expérimentés + Italie et Allemagne<br />
> test long (2 mois) en situation réelle<br />
• Diminution des douleurs : 40 % des sujets<br />
• “Retours favorables” depuis le lancement du produit<br />
en 2000-2001<br />
92<br />
DU Ergonomie et santé au travail
DIMINUTION <strong>DE</strong>S DOULEURS LORS<br />
<strong>DE</strong>S TESTS LONGS AVEC PXR<br />
LESS PAIN WITH ERGO PRUNER<br />
%<br />
80<br />
70<br />
60<br />
50<br />
40<br />
30<br />
20<br />
10<br />
0<br />
79<br />
69<br />
40<br />
Hand Forearm/Elbow Shoulder<br />
DU Ergonomie et santé au travail<br />
93
EFFICACITE LORS <strong>DE</strong>S TESTS<br />
LONGS<br />
Efficiency<br />
%<br />
60<br />
50<br />
40<br />
30<br />
20<br />
10<br />
0<br />
56<br />
work easier<br />
44<br />
work faster<br />
work easier<br />
work faster<br />
DU Ergonomie et santé au travail<br />
94
SECATEUR PREFERRE A <strong>LA</strong> FIN<br />
<strong>DE</strong>S TESTS<br />
Pruner prefered<br />
50<br />
47<br />
40<br />
%<br />
30<br />
20<br />
10<br />
24<br />
29<br />
ERGO<br />
SAME<br />
OWN<br />
0<br />
ERGO SAME OWN<br />
DU Ergonomie et santé au travail<br />
95
ERGONOMIE <strong>DE</strong><br />
CONCEPTION D’OUTILS<br />
• Intégration de l’ergonomie dès le début du projet<br />
de conception<br />
• Série de 11 étapes d’inspiration « Human Factor »<br />
• Boucles de « conception - validation -<br />
reconception »<br />
• Adaptation à la conception de sécateurs<br />
– articulation de la démarche de conception autour de la<br />
démarche d’analyse du travail du viticulteur<br />
– techniques biomécaniques<br />
• enrichissement des données d ’observations et des entretiens<br />
• données chiffrées pour les concepteurs<br />
DU Ergonomie et santé au travail<br />
96
INTEGRATION <strong>DE</strong><br />
L’ERGONOMIE DANS LE<br />
PROGRAMME <strong>DE</strong> CONCEPTION<br />
• Aide à la conception et co-conception des instruments<br />
• Connaissance sur l ’homme au travail<br />
– altération de la santé des viticulteurs<br />
– facteurs de risque de <strong>TMS</strong><br />
– ergonomie des outils tenus en main<br />
• Compréhension du travail du viticulteur<br />
– modélisation<br />
– hypothèses de conception<br />
• Procédure d ’évaluation des instruments<br />
– méthodes subjectives<br />
– techniques biomécaniques<br />
• Relations avec le réseau de préventeurs<br />
97<br />
DU Ergonomie et santé au travail
APPROCHE MULTIDIMENSIONNELLE<br />
<strong>DE</strong>S <strong>ACTIVITE</strong>S AVEC INSTRUMENTS<br />
• Justifiée par la pluralité des points de vue sur la situation<br />
d ’activité avec instruments<br />
• L’opérateur n’est pas le fruit du déterminisme d’un<br />
« système Homme - machine » mais le co-auteur avec<br />
autrui de son propre devenir<br />
• prise en compte des propositions fondamentales de<br />
l’ergonomie<br />
– variabilité des contextes et des individus<br />
– prise en compte de l’activité de régulation<br />
– prise en compte des compétences des opérateurs<br />
– prise en compte de la subjectivité des opérateurs<br />
DU Ergonomie et santé au travail<br />
98
LES SECATEURS POUR <strong>TAILLE</strong>R <strong>LA</strong> <strong>VIGNE</strong> : UN<br />
CAS FAVORABLE A UN PROGRAMME <strong>DE</strong><br />
CONCEPTION ERGONOMIQUE<br />
• Utilisation circonscrite à la taille de la vigne<br />
• Tâche ne nécessitant qu’un ou deux outils (sécateur,<br />
cisaille)<br />
• Tâche très répétitive<br />
• Sollicitations biomécaniques importantes<br />
• Tâche quasi-artisanale<br />
• pas d ’insertion dans un processus industriel complexe<br />
DU Ergonomie et santé au travail<br />
99
LE PROGRAMME <strong>DE</strong><br />
CONCEPTION EST UNE CO-<br />
CONSTRUCTION<br />
• Connaissances<br />
– spécifiques sur l’ergonomie des outils tenus en main<br />
– conception d’instrument<br />
• Savoir-faire<br />
– analyse des activités avec instruments<br />
– techniques d’évaluation biomécanique<br />
– techniques d’évaluation des qualités d ’usage des instruments<br />
– articulations de connaissances de statut différent<br />
– intégration des connaissances dans le processus de conception<br />
DU Ergonomie et santé au travail<br />
100
APPORTS <strong>DE</strong> L’ANALYSE <strong>DE</strong><br />
L’<strong>ACTIVITE</strong> POUR <strong>LA</strong><br />
CONCEPTION (1)<br />
1. Modélisation de l’activité du tailleur<br />
• caractérisation des comportements des viticulteurs<br />
• mise en évidence de stratégies d’allègement des contraintes<br />
• caractérisation des schémas d’utilisation des sécateurs<br />
• hypothèses pour la conception<br />
2. Identification des facteurs de risque de <strong>TMS</strong><br />
dans l’activité des opérateurs<br />
• répétitivité des coupes<br />
• intensité des efforts de préhension<br />
• position du poignet au moment des efforts de coupe<br />
• mode de préhension de l’instrument de taille<br />
• autres (organisation du travail, froid, humidité, gants…)<br />
DU Ergonomie et santé au travail<br />
101
APPORTS <strong>DE</strong> L’ANALYSE<br />
<strong>DE</strong> L’<strong>ACTIVITE</strong> POUR <strong>LA</strong><br />
CONCEPTION (2)<br />
3. Variabilité des opérations du tailleur<br />
– variabilité des conditions de réalisation du travail<br />
• caractéristiques techniques de la taille de la vigne<br />
• caractéristiques des instruments de taille<br />
– diversité des populations utilisatrices<br />
– différences inter-individuelles<br />
4. Limites de l’approche technocentrée des<br />
instruments<br />
5. Aide à la conception des bancs d’essais<br />
DU Ergonomie et santé au travail<br />
102
APPORTS <strong>DE</strong> L’APPROCHE<br />
BIOMECANIQUE EN SITUATION<br />
REELLE <strong>DE</strong> TRAVAIL (1)<br />
1. Quantification fine de l’intensité et de la<br />
répétitivité des efforts de coupe avec les<br />
sécateurs manuels<br />
• techniques EMG et goniométriques ambulatoires<br />
• travail musculaire quasi-statique intermittent des fléchisseurs des<br />
doigts<br />
• force moyenne = 20 - 28 % FMV (12-18 daN)<br />
• postures extrêmes en flexion / extension du poignet : rares<br />
• déviations cubitales du poignet ( > 40 %) : fréquentes<br />
DU Ergonomie et santé au travail<br />
103
APPORTS <strong>DE</strong> L’APPROCHE<br />
BIOMECANIQUE EN SITUATION<br />
REELLE <strong>DE</strong> TRAVAIL (2)<br />
2. Analyse des stratégies de régulation des<br />
astreintes construites par les opérateurs<br />
– fréquence des positions de moindres contraintes en flexion/extension<br />
– limitation du cumul des facteurs de la CMS (force, posture)<br />
3. Complémentarité avec l’analyse de l’activité<br />
– interprétation des enregistrements biomécaniques guidée par l’analyse de<br />
l’activité<br />
– enrichissement de la compréhension des régulations mises en œuvre par les<br />
opérateurs<br />
– limites des observations DU participantes Ergonomie et santé / sensations au travail haptiques<br />
104
APPORTS <strong>DE</strong> L’APPROCHE<br />
EPI<strong>DE</strong>MIOLOGIQUE POUR <strong>LA</strong><br />
CONCEPTION<br />
1. Responsabilité de la taille de la vigne dans l ’apparition<br />
des <strong>TMS</strong> des viticulteurs<br />
2. Justification du programme de conception de sécateurs<br />
« ergonomiques »<br />
3. Possibilité d ’action sur la santé grâce aux<br />
caractéristiques des instruments de taille<br />
4. Diversité des populations utilisatrices<br />
DU Ergonomie et santé au travail<br />
105
APPORTS <strong>DE</strong> L’APPROCHE<br />
BIOMECANIQUE EN SITUATION<br />
EXPERIMENTALE POUR <strong>LA</strong><br />
CONCEPTION<br />
1. Etude de la relation « empan - couple »<br />
• plage étroite de fonctionnement optimal du sécateur<br />
2. Etude du confort procuré par les poignées et<br />
la géométrie du sécateur<br />
3. Etude de l’effet démultiplicateur des<br />
poignées « tournantes »<br />
4. Comparaison des prototypes<br />
DU Ergonomie et santé au travail<br />
106
CONCEPTION<br />
OUTIL<br />
Caractère modulaire<br />
Dimensionnement<br />
POIGNEES<br />
Formes<br />
Revêtement<br />
Caractéristiques<br />
technologiques<br />
T<strong>ET</strong>E <strong>DE</strong> COUPE<br />
Puissance de coupe<br />
Géométrie<br />
Caractéristiques<br />
technologiques<br />
NIVEAU<br />
D’APPROCHE<br />
Bibliographique<br />
Anthropométrique<br />
Analyse du travail<br />
Biomecanique<br />
Epidémiologique<br />
Bibliographique<br />
Analyse du travail<br />
Biomécanique<br />
Epidémiologique<br />
Analyse du travail<br />
Ergonomique<br />
Ingénieurie<br />
DOCUMENTATION Ergonomique<br />
DU Ergonomie et santé au travail<br />
107
INTER<strong>ET</strong> <strong>DE</strong> L’APPROCHE<br />
MULTIDIMENSIONNELLE<br />
• Principe de l’interdisciplinarité<br />
– complémentarité des points de vue<br />
– décloisonnement des méthodes<br />
– vision non dogmatique des disciplines<br />
• Approche dynamique<br />
– aller-retour entre les disciplines<br />
– boucles de « conception - validation - reconception »<br />
• Coopération Ergonomes / Concepteurs<br />
DU Ergonomie et santé au travail<br />
108
Approche multidimensionnelle de la relation santé - travail<br />
Niveau explicatif<br />
local non intégré à<br />
l’activité<br />
Physiologie /<br />
Biomécanique<br />
Données locales<br />
fondamentales<br />
Intégration des<br />
variables locales<br />
et générales<br />
Analyse de<br />
l’activité<br />
Organisation du<br />
travail<br />
Activité de<br />
travail<br />
Niveau explicatif<br />
général<br />
Epidémiologie<br />
Données<br />
macroscopiques<br />
générales sur les<br />
populations exposées<br />
Facteurs de risque<br />
généraux<br />
DU Ergonomie et santé au travail<br />
109
Dynamique de l’approche<br />
multidimensionnelle<br />
Intégration des<br />
variables par<br />
l’analyse de<br />
l’activité<br />
Niveau explicatif local<br />
non intégré<br />
(physio)<br />
Niveau explicatif<br />
général<br />
(épidémio)<br />
DU Ergonomie et santé au travail<br />
110
APPROCHE INTERDISCIPLINAIRE <strong>DE</strong> <strong>LA</strong><br />
SITUATION D’<strong>ACTIVITE</strong> AVEC INSTRUMENTS<br />
• Une approche dynamique<br />
• Des boucles d’analyse itérative<br />
–compréhension des stratégies d’allègement des contraintes<br />
analyse de l’activité ⌦<br />
biomécanique<br />
–apport des instruments assistés<br />
analyse de l’activité ⌦<br />
épidémiologie<br />
–absence d ’influence de l’angulation du sécateur sur la position du poignet<br />
analyse de l’activité ⌦<br />
biomécanique<br />
• Un décloisonnement des modes de pensée de chaque discipline<br />
DU Ergonomie et santé au travail<br />
111
CONCLUSION<br />
• Intérêt d’une démarche multidimensionnelle<br />
inscrite dans la durée pour la conception des<br />
instruments<br />
• Application à d’autres outils (protocole simplifié)<br />
• Poursuite des réflexions méthodologiques<br />
– Importance des coopérations ergonomes / concepteur<br />
– Difficultés de l’interdisciplinarité<br />
– Compréhension réciproque des spécificités des<br />
disciplines<br />
DU Ergonomie et santé au travail<br />
112
Approche multidimensionnelle de la relation<br />
Santé - Travail<br />
• Complémentarité des approches ergonomique /<br />
biomécanique / épidémiologique / psychologique /<br />
anthropologique<br />
• Vision non dogmatique des disciplines constitutives de<br />
l’ergonomie<br />
– Interdisciplinarité basée sur le décloisonnement des méthodes<br />
– Articulation des approches de l’homme au travail autour de la prise<br />
en compte de la santé des opérateurs<br />
– Rôle pivot de l’analyse de l’activité<br />
DU Ergonomie et santé au travail<br />
113
LES SECATEURS : UN CAS FAVORABLE<br />
A UN PROGRAMME <strong>DE</strong> CONCEPTION<br />
ERGONOMIQUE<br />
• Utilisation circonscrite à la taille de la vigne<br />
• Tâche ne nécessitant qu’un ou deux outils<br />
• Tâche très répétitive<br />
• Sollicitations biomécaniques importantes<br />
• Tâche quasi-artisanale<br />
• Pas d’insertion dans un processus industriel<br />
complexe<br />
DU Ergonomie et santé au travail<br />
114
CONCLUSION<br />
• Intérêt d’une démarche multidimensionnelle de<br />
conception<br />
• Durée suffisante pour réaliser le programme de<br />
R & D<br />
• Application à d’autres outils (protocole simplifié)<br />
– sécateurs « grand public »<br />
– sécateurs à deux mains (viticulture, arboriculture)<br />
– cueille-rose , etc...<br />
DU Ergonomie et santé au travail<br />
115
MO<strong>DE</strong>LE<br />
« GRAND<br />
PUBLIC »<br />
DU Ergonomie et santé au travail<br />
116
APPLICATION AUX SECATEURS « <strong>DE</strong>UX MAINS »<br />
EN VITICULTURE<br />
DU Ergonomie et santé au travail<br />
117
APPLICATION AUX SECATEURS<br />
« <strong>DE</strong>UX MAINS » EN ARBORICULTURE<br />
DU Ergonomie et santé au travail<br />
118
CONCLUSION<br />
• Nécessité de poursuivre les réflexions<br />
méthodologiques<br />
• Coopération des acteurs<br />
– ergonomes / concepteurs<br />
– concepteurs / commerciaux<br />
• Difficultés de l’interdisciplinarité<br />
– Compréhension réciproque des spécificités des<br />
disciplines<br />
– Attitude non dogmatique des acteurs<br />
DU Ergonomie et santé au travail<br />
119
