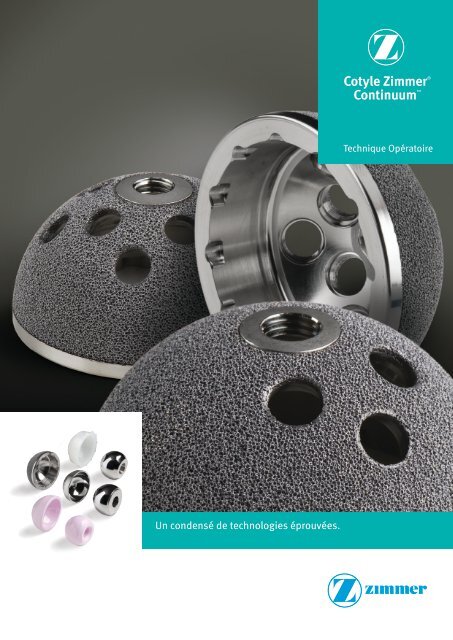

Cotyle <strong>Zimmer</strong> ® Continuum – Technique Opératoire<br />
Un condensé de technologies éprouvées.<br />
Cotyle <strong>Zimmer</strong> ®<br />
Continuum <br />
1<br />
Technique Opératoire
2<br />
Cotyle <strong>Zimmer</strong> ® Continuum – Technique Opératoire<br />
Avertissement<br />
La présente brochure s’adresse uniquement aux médecins et en aucun cas aux non-professionnels.<br />
Les informations sur les produits et procédures qui figurent dans cette brochure sont d’ordre général et ne sont pas constitutives d’avis<br />
médical et ne doivent pas être interprétées comme telles. Puisque ces informations ne sont nullement rédigées à des fins de diagnostic<br />
ou de traitement d’un cas clinique précis, chaque patient doit être examiné et conseillé de façon individuelle. Ce document ne remplace<br />
nullement, en tout ou partie, le besoin d’un examen et/ou d’un avis médical.<br />
Les données contenues dans cette brochure ont été obtenues et rassemblées par des experts médicaux et par le personnel qualifié de<br />
<strong>Zimmer</strong>. Les informations figurant dans cette brochure sont correctes d’après les meilleures connaissances de <strong>Zimmer</strong> et des experts et<br />
personnels impliqués dans cette réalisation. Cependant, <strong>Zimmer</strong> décline toute responsabilité quant à l’exactitude, l’exhaustivité ou la<br />
qualité des informations fournies dans ce document et <strong>Zimmer</strong> n’est responsable d’aucun dommage, matériel et immatériel, qui pourrait<br />
résulter de l’utilisation de ces informations.
Cotyle <strong>Zimmer</strong> ® Continuum – Technique Opératoire<br />
Introduction<br />
Fraise à cotyle<br />
Fraise 54 mm : D.E. 54 mm.<br />
• Le diamètre extérieur (D.E.) nominal de la Cupule Continuum<br />
représente le diamètre réel de l’implant. Pour obtenir l’effet<br />
press-fit voulu, il faut donc fraiser à un diamètre inférieur.<br />
• L’importance du press-fit est déterminée en per-opératoire<br />
car elle dépend de la qualité de l’os.<br />
• Chaque cupule est identifiée par un code alphanumérique<br />
(p.ex. 54 JJ), les chiffres représentant le diamètre extérieur de la<br />
cupule. L’insert correspondant à la cupule porte le même code<br />
alphabétique que celle-ci, et le même code numérique que la<br />
tête fémorale appariée (p.ex. JJ 28, JJ 32, JJ 36).<br />
Planification pré-opératoire à l’aide des<br />
calques radiologiques<br />
• Le but principal de la planification pré-opératoire est d’estimer<br />
la taille et la position de la cupule.<br />
• Pour une planification précise, il est recommandé d’utiliser des<br />
clichés numérisés ou des clichés radiographiques incorporant<br />
une réglette graduée. Le facteur de grossissement des clichés<br />
et des calques doit être identique pour déterminer correctement<br />
la taille de l’implant.<br />
La planification commence sur un cliché de face (Fig. 1)<br />
• Positionnement du calque : contre le « U » acétabulaire.<br />
• Pour éviter la verticalisation de la cupule, tracer une tangente<br />
à la face de la cupule qui passe par le trou obturateur.<br />
• Il peut être utile de contrôler également la taille de l’implant<br />
sur le cliché de profil, ce qui permet de visualiser l’os souschondral<br />
sur tout l’hémisphère.<br />
• Sélectionner la plus grande taille d’implant qui réponde à<br />
ces exigences, sachant que la taille définitive de l’implant<br />
est déterminée en per-opératoire lorsque l’acetabulum est<br />
totalement exposé.<br />
Cupule d’essai<br />
Cupule d’essai 54 mm : D.E. 54 mm.<br />
Fig. 1<br />
Cupule définitive<br />
Cupule Continuum 54 mm : D.E. 54 mm.<br />
54mm<br />
JJ<br />
Apposition du calque sur un cliché de face.<br />
3
4<br />
Cotyle <strong>Zimmer</strong> ® Continuum – Technique Opératoire<br />
Fraisage du cotyle<br />
• Définir la position correcte de la tête fémorale en se basant<br />
sur la planification pré-opératoire.<br />
• Le fraisage s’effectue progressivement en commençant par une<br />
petite taille de fraise et en poursuivant avec des fraises de taille<br />
croissante jusqu’à l’os spongieux saignant.<br />
Note : Maintenir fermement le manche porte-fraise pour<br />
garantir un fraisage concentrique. Appliquer une pression<br />
constante en respectant l’orientation recommandée,<br />
soit 45° d’abduction et 20° d’antéversion.<br />
Attention : Manipuler avec prudence pendant toute la durée<br />
de l’intervention les implants ou instruments à angles vifs.<br />
Mise en place et orientation de la cupule<br />
d’essai<br />
• Evaluer soigneusement la qualité de l’os avant de décider<br />
du type et de la taille de la cupule à implanter.<br />
• Placer l’adaptateur - avec ou sans contrôle de rotation - pour<br />
impacteur de cupule à l’extrémité de l’impacteur droit ou<br />
décalé.<br />
• Insérer le tournevis à embout sphérique hexagonal dans la vis<br />
de verrouillage de l’impacteur. (Fig. 2)<br />
• Placer la cupule d’essai de la taille appropriée sur l’adaptateur<br />
en engageant l’extrémité carrée de l’adaptateur dans le<br />
logement carré de la cupule d’essai. (Fig. 3)<br />
• Visser la vis de verrouillage dans l’orifice polaire en maintenant<br />
fermement la cupule d’essai.<br />
• Assembler le guide d’orientation à l’impacteur et serrer la vis de<br />
verrouillage.<br />
Pour de plus amples informations sur la procédure d’orientation/<br />
alignement, voir les schémas (pages 14, 15, 16 et 17).<br />
Fig. 2<br />
Fixation de la cupule d’essai à l’impacteur à l’aide du tournevis.<br />
Fig. 3<br />
Impacteur muni de l’adapteur correspondant au logement polaire<br />
de la cupule d’essai.
Cotyle <strong>Zimmer</strong> ® Continuum – Technique Opératoire<br />
Note : Le support du guide d’orientation de l’impacteur<br />
ne doit pas être vertical par rapport au sol et ne doit pas<br />
servir de guide de positionnement. (Fig. 4) Ce sont les<br />
barres d’alignement du guide d’orientation qui permettent<br />
d’orienter correctement la cupule d’essai et/ou la cupule<br />
définitive.<br />
• Lorsque l’orientation de la cupule d’essai est correcte, impacter<br />
le manche de l’impacteur à l’aide d’un maillet.<br />
• La cupule d’essai étant en place, dévisser la vis de verrouillage<br />
dans le sens anti-horaire.<br />
• Retirer l’impacteur.<br />
La forme ajourée de la cupule d’essai permet de vérifier le bon<br />
contact avec le fond de l’acetabulum.<br />
Mise en place de l’insert d’essai<br />
Mise en place de l’insert d’essai<br />
• Sélectionner l’insert d’essai correspondant à la taille de la<br />
cupule d’essai.<br />
• Chaque cupule d’essai est identifiée par un code<br />
alphanumérique (p.ex. 50 HH). Il existe des inserts de différents<br />
diamètres intérieurs (DI) pour chaque taille de cupule. L’insert<br />
d’essai est également identifié par un code alphanumérique :<br />
les lettres sont identiques à celles de la cupule du diamètre<br />
correspondant, les chiffres représentent le DI de l’insert (p.ex.<br />
32 HH).<br />
• Insérer la vis de verrouillage d’essai (avec bague argentée)<br />
dans l’orifice polaire de l’insert d’essai à l’aide d’un tournevis<br />
hexagonal. Les plus petites tailles d’insert pour têtes 36<br />
et 40 mm (HH 36 et JJ 40) n’utilisent pas de vis de verrouillage<br />
mais un plot.<br />
• L’insert d’essai est mis en place à la main.<br />
Note : NE PAS impacter l’insert d’essai.<br />
• La vis de verrouillage traverse l’insert d’essai et se visse dans la<br />
cupule d’essai.<br />
Réduction d’essai<br />
• Placer une tête fémorale d’essai sur le cône de la tige fémorale<br />
d’essai ou de la râpe en place et procéder à une réduction<br />
d’essai.<br />
• Vérifier la stabilité et l’amplitude articulaire.<br />
• Retirer les implants d’essai.<br />
Note : Pour toute information concernant la compatibilité<br />
des implants, veuillez consulter le site<br />
www.productcompatibility.zimmer.com.<br />
Fig. 4<br />
Le support du guide d’orientation de l’impacteur n’est pas<br />
un guide de positionnement pour la cupule d’essai ou la cupule<br />
définitve.<br />
5
6<br />
Cotyle <strong>Zimmer</strong> ® Continuum – Technique Opératoire<br />
Mise en place de la cupule<br />
• Comme nous l’avons dit précédemment, il existe deux types<br />
d’adaptateur pour impacteur de cupule. L’adaptateur avec<br />
contrôle de rotation se verrouille pour empêcher la rotation<br />
de la cupule sur l’impacteur. Lorsqu’on l’utilise avec une cupule<br />
à trous, le repère noir gravé sur l’adaptateur doit être aligné<br />
avec le support du guide d’orientation, ce qui positionne<br />
automatiquement les orifices de vis dans les quadrants<br />
postéro-supérieur et postéro-inférieur de l’acetabulum.<br />
Note : L’adaptateur sans contrôle de rotation autorise la<br />
libre rotation de l’implant sur l’impacteur. Il s’utilise dans<br />
le cas où les orifices de vis doivent être positionnés dans<br />
une zone précise de l’acetabulum.<br />
• L’adaptateur avec contrôle de rotation se fixe sur l’impacteur<br />
en engageant les deux ergots dans les fentes de l’impacteur.<br />
Cette caractéristique est spécifique à l’adaptateur avec contrôle<br />
de rotation.<br />
• Insérer le tournevis à embout sphérique hexagonal dans la vis<br />
de verrouillage de l’impacteur.<br />
• Placer la cupule sur l’adaptateur en engageant l’extrémité carrée<br />
de l’adaptateur dans le logement carré de la cupule.<br />
• Visser à fond la vis de verrouillage dans l’orifice polaire en<br />
maintenant fermement la cupule. Limiter le couple de serrage<br />
pour ne pas endommager le pas de vis de l’orifice polaire.<br />
• Vérifier la position du patient pour la voie d’abord choisie.<br />
• Assembler le guide d’orientation à l’impacteur et serrer la vis.<br />
• Insérer la cupule dans la cavité préparée.<br />
• Pour que la cupule soit orientée à 45° d’abduction et 20°<br />
d’antéversion, suivre les indications détaillées sur l’utilisation<br />
des guides d’orientation :<br />
· Pages 14 et 15 en décubitus latéral. (Fig. 20 page 14)<br />
· Pages 16 et 17 en décubitus dorsal. (Fig. 22 page 16)<br />
Fig. 5<br />
antéro-<br />
supérieur<br />
postéro-<br />
supérieur<br />
antéro-<br />
inférieur<br />
Placement des vis dans la zone verte.<br />
postéro-<br />
inférieur<br />
Note : Afin de minimiser le risque potentiel de lésion<br />
vasculo-nerveuse, il est recommandé d’implanter les<br />
vis dans les quadrants postéro-supérieur et/ou postéroinférieur<br />
de l’acetabulum.* La cupule doit être positionnée<br />
en conséquence. (Fig. 5) Les orifices de vis de la cupule<br />
Continuum sont plus proches de la région polaire<br />
que sur la cupule Trabecular Metal .<br />
* Wasielewski RC, Cooperstein LA, Kruger MP, Rubash HE. Acetabular anatomy and the<br />
transacetabular fixation of screws in total hip arthroplasty. J Bone Joint Surg. 1990:72-<br />
A(4);501-508.
Cotyle <strong>Zimmer</strong> ® Continuum – Technique Opératoire<br />
• La cupule étant correctement positionnée, impacter<br />
en appliquant quelques coups de maillet sur le manche<br />
de l’impacteur.<br />
• Une fois la cupule en place, dévisser la vis de verrouillage<br />
en tournant dans le sens anti-horaire.<br />
• Retirer l’impacteur.<br />
Note : La force d’impaction dépend de la qualité de l’os.<br />
Note : NE PAS exercer de levier sur la cupule ou l’impacteur<br />
pour repositionner l’implant car cela endommagerait<br />
le filetage ou déformerait la face interne de la cupule.<br />
Mise en place des vis<br />
En cas de fixation complémentaire par vis :<br />
• Le respect de la procédure décrite ci-dessous permet de<br />
minimiser le risque d’enfoncement ou au contraire d’expulsion<br />
de la vis après sa mise en place.<br />
• Forer un trou pilote avec une mèche montée sur un arbre<br />
flexible.<br />
• A l’aide du guide-mèche réglable, insérer la mèche dans l’orifice<br />
de vis sélectionné. (Fig. 7)<br />
• Dans l’os scléreux, un taraudage préliminaire peut être utile.<br />
· Assembler la tige modulaire du taraud à la poignée<br />
modulaire : tirer le mandrin à connexion rapide et aligner<br />
l’orifice de la tige avec le trait repère du mandrin.<br />
· Fixer le taraud approprié sur la tige modulaire.<br />
· Effectuer un taraudage prudent des deux corticales<br />
en tournant la poignée dans le sens horaire<br />
Fig. 6<br />
Fixation de la mèche sur l’axe flexible.<br />
Fig. 7<br />
Perçage d’un orifice de vis à l’aide du guide-mèche réglable.<br />
7
8<br />
Cotyle <strong>Zimmer</strong> ® Continuum – Technique Opératoire<br />
Après perçage ou taraudage du trou de vis :<br />
• Mesurer la profondeur du trou à l’aide de la jauge<br />
de profondeur. (Fig. 8)<br />
• Sélectionner la vis Continuum de la longueur appropriée.<br />
• Insérer la vis à l’aide d’un tournevis. NE PAS insérer de vis dans<br />
l’orifice polaire de la cupule. (Fig. 9)<br />
• Toutes les têtes de vis doivent être noyées afin de ne pas<br />
compromettre l’assise de l’insert. (Fig. 10)<br />
• Placer autant de vis que nécessaire.<br />
• Serrer les vis en fonction de la qualité de l’os.<br />
• Pour retirer une vis, utiliser un tournevis hexagonal et tourner<br />
dans le sens anti-horaire.<br />
Attention : NE PAS placer de vis dans les quadrants antéroinférieur<br />
et antéro-supérieur de l’acetabulum pour éviter<br />
tout risque de lésion vasculo-nerveuse.<br />
Fig. 8<br />
Mesure de la profondeur du trou de vis à l’aide de la jauge<br />
de profondeur.<br />
Fig. 9<br />
Mise en place des vis à l’aide du tournevis.<br />
Fig. 10<br />
Verification: toutes les têtes de vis doivent être noyées.
Cotyle <strong>Zimmer</strong> ® Continuum – Technique Opératoire<br />
Obturateur d’orifice de vis (optionnel)<br />
Obturateur d’orifice de vis<br />
• Utiliser le tournevis approprié pour que l’obturateur soit<br />
strictement perpendiculaire au trou de vis.<br />
• L’obturateur doit être parfaitement axé dans l’orifice de vis.<br />
Note : La forme légèrement ovalaire des obturateurs assure<br />
un ajustement serré dans l’orifice de vis.<br />
• Verrouiller l’obturateur en tournant d’un quart de tour à gauche<br />
ou à droite.<br />
• Pour retirer l’obturateur, tourner dans le sens opposé. (Fig. 11)<br />
Mise en place de l’insert d’essai<br />
• Nettoyer et sécher l’intérieur de la cupule à l’aide d’un linge/<br />
compresse stérile pour éliminer tous les débris.<br />
• Exciser soigneusement les tissus mous sur le pourtour<br />
de la cupule pour bien en dégager l’abord.<br />
• Les plus petites tailles d’insert pour têtes 36 et 40 mm (HH 36<br />
et JJ 40) n’utilisent pas de vis de verrouillage mais un plot.<br />
• L’insert d’essai est mis en place à la main.<br />
Note : NE PAS impacter l’insert d’essai.<br />
• Insérer la vis de verrouillage d’essai dans l’orifice polaire<br />
de l’insert d’essai à l’aide d’un tournevis hexagonal.<br />
• Si l’essai est concluant, retirer la vis de verrouillage d’essai.<br />
• Retirer ensuite l’insert d’essai.<br />
Obturateur pour orifice polaire (optionnel)<br />
• Visser un obturateur dans l’orifice polaire de la cupule.<br />
• Lorsqu’il est correctement positionné, l’obturateur est en retrait<br />
de la surface de la cupule mais reste visible à l’intérieur<br />
du logement carré. (Fig. 12)<br />
• NE PAS forcer lors de la mise en place de l’obturateur polaire.<br />
Fig. 11<br />
Mise en place d’un obturateur d’orifice de vis.<br />
Fig. 12<br />
Position correcte de l’obturateur polaire.<br />
9
10<br />
Cotyle <strong>Zimmer</strong> ® Continuum – Technique Opératoire<br />
Positionneur d’insert<br />
Insert Metasul ® ou BIOLOX ® delta<br />
• Avant la mise en place d’un insert Metasul ou Biolox delta,<br />
s’assurer que la surface interne de la cupule, la surface externe<br />
de l’insert, et le positionneur soient parfaitement propres et<br />
secs. Vérifier également l’intégrité du cône de la cupule, des<br />
obturateurs d’orifices de vis, et de l’obturateur polaire.<br />
• Les inserts Metasul ou BIOLOX delta peuvent être mis en place<br />
à la main ou à l’aide du positionneur.<br />
• Utilisation du positionneur d’insert :<br />
· Glisser la ventouse sur la tige du positionneur jusqu’à la ligne<br />
repère. Vérifier que la tige arrive bien au fond de la ventouse.<br />
· Pour faciliter l’assemblage, humecter la ventouse avec<br />
un peu d’eau stérile ou de sérum physiologique.<br />
• Pour assembler l’insert au positionneur, presser la ventouse<br />
dans l’insert.<br />
• Mettre l’insert en place dans la cupule.<br />
• Pour retirer le positionneur, relever la tige de l’instrument afin<br />
de libérer le vide. (Fig. 13)<br />
Note: NE PAS impacter le positionneur d’insert.<br />
L’instrument porte le symbole ci-dessous pour rappel.<br />
• Sélectionner la tête d’impaction à collerette ou sphérique<br />
correspondant à la taille de la tête fémorale utilisée (28, 32,<br />
36 ou 40 mm).<br />
• Insérer les ergots du manche universel droit ou courbe dans<br />
la fente de la tête de l’impacteur (face inférieure). (Fig. 14)<br />
• Pousser la tête en tournant (droite ou gauche) pour la<br />
verrouiller.<br />
Fig. 13<br />
Retrait du positionneur d’insert.<br />
Fig. 14<br />
Assemblage d’une tête d’impaction sphérique.
Cotyle <strong>Zimmer</strong> ® Continuum – Technique Opératoire<br />
• Parfaire le centrage de l’insert Metasul ou BIOLOX delta en<br />
faisant osciller le manche de l’impacteur avant de procéder<br />
à l’impaction. (Fig. 15)<br />
• La palpation du bord de la cupule permet de vérifier le bon<br />
alignement de l’insert.<br />
• Placer la tête d’impaction à collerette dans l’insert.<br />
• Un unique vigoureux coup de maillet appliqué sur le manche<br />
universel suffit à caler l’insert dans la cupule.<br />
• Si l’assise est bonne, le bord de l’insert est aligné avec le bord<br />
de la cupule. (Fig. 16)<br />
Note : Les inserts Metasul et BIOLOX delta de grand<br />
diamètre, plus lourds, sont souvent difficiles à manipuler.<br />
Fig. 15<br />
Centrage d’un insert Metasul ou BIOLOX delta en faisant osciller<br />
le manche de l’impacteur.<br />
Fig. 16<br />
Verification de la position correcte de l’insert dans la cupule.<br />
11
12<br />
Cotyle <strong>Zimmer</strong> ® Continuum – Technique Opératoire<br />
Insert Polyethylène Longevity ®<br />
• La surface interne de la cupule doit être parfaitement propre<br />
et sèche pour recevoir l’insert Longevity.<br />
• La mise en place de l’insert polyéthylène (PE) peut se faire<br />
indifféremment à la main ou avec le positionneur.<br />
• Si l’insert est mis en place à la main, tourner l’insert jusqu’à<br />
l’engagement des ergots anti-rotation dans les encoches<br />
de la cupule.<br />
Note : Avant l’impaction, le bord de l’insert PE n’est pas<br />
aligné avec le bord de la cupule.<br />
Note : Il arrive que les inserts de petit diamètre<br />
(p.ex. 22 mm) soient difficiles à dégager du positionneur.<br />
• Fixer la tête d’impaction sphérique de la taille appropriée<br />
sur le manche universel.<br />
· Insérer les ergots du manche universel dans la fente<br />
de la tête de l’impaction (face inférieure).<br />
· Pousser la tête en tournant (droite ou gauche)<br />
pour la verrouiller.<br />
• Placer la tête de l’impacteur dans l’insert et impacter le manche<br />
universel à l’aide d’un maillet jusqu’au calage complet<br />
de l’insert dans la cupule.<br />
• Palper le bord de la cupule pour vérifier l’alignement correct<br />
de l’insert. (Fig. 17)<br />
• Si besoin est, appliquer quelques coups de maillet<br />
supplémentaires.<br />
Réduction Finale<br />
Effectuer une réduction finale pour évaluer l’amplitude articulaire,<br />
la stabilité de la prothèse, et la longueur du membre.<br />
Ablation de l’insert<br />
• Une fois l’insert retiré, vérifier l’intégrité du cône de la cupule<br />
et du système de verrouillage de l’insert.<br />
• Eviter de prendre appui sur la cupule lors de l’ablation<br />
de l’insert.<br />
• Une fois que le cône de la cupule a été déformé par la mise<br />
en place d’un insert BIOLOX delta ou Metasul, celle-ci est inapte<br />
à recevoir un autre insert du même type car l’efficacité<br />
du système de verrouillage n’est plus garantie.<br />
Fig. 17<br />
Palpation du bord de la cupule pour s’assurer de l’alignement<br />
correct de l’insert.<br />
• Dans les cas de reprise d’implants céramiques (p.ex. pour<br />
rupture d’implants), il est recommandé d’opter pour un couple<br />
céramique/polyéthylène ou céramique/céramique. Les couples<br />
de friction métal/polyéthylène ou métal/métal sont vivement<br />
déconseillés car la présence éventuelle de particules<br />
de céramique peut entraîner une usure à 3 e corps extrêmement<br />
dommageable pour la surface articulaire.<br />
• Après l’ablation d’un insert, effectuer une réduction d’essai<br />
pour évaluer la stabilité et le positionnement du nouvel<br />
insert.**<br />
**Matziolis G, Perka C, Disch A. Massive metallosis after revision of a fractured<br />
ceramic head onto a metal head. Arch. Orthop Trauma Surg. 2003: 123: 48-50.
Cotyle <strong>Zimmer</strong> ® Continuum – Technique Opératoire<br />
Ablation de l’insert (suite)<br />
Inserts Metasul ou BIOLOX delta<br />
• Presser le positionneur d’insert muni de la ventouse<br />
dans l’insert et créer le vide.<br />
• Insérer les ergots du manche universel dans la fente<br />
de l’embout d’extraction (face inférieure).<br />
• Positionner ensuite l’embout d’extraction sur le bord<br />
de la cupule, l’ergot d’alignement étant inséré entre le bord<br />
de la cupule et l’os. L’embout d’extraction doit s’intercaler<br />
entre deux échancrures pour prendre appui sur toute la largeur<br />
du bord. (Fig. 18)<br />
• L’embout d’extraction doit reposer bien à plat sur le bord<br />
de la cupule. (Fig. 19)<br />
• Appliquer un solide coup de maillet sur le manche universel<br />
pour déverrouiller l’insert tout en tirant sur le positionneur.<br />
Note : Veiller à ce que l’embout d’extraction ne touche pas<br />
l’insert lors de l’impaction.<br />
Insert Polyéthylène (Méthode de la vis)<br />
• Cette méthode nécessite l’utilisation de deux vis de 50 mm.<br />
• Introduire une vis dans le polyéthylène, près du pôle.<br />
• Introduire la seconde vis dans le polyéthylène, du côté opposé,<br />
également près du pôle de la cupule.<br />
• Visser les 2 vis tour à tour, très lentement, jusqu’au déblocage<br />
de l’insert.<br />
Insert Polyéthylène (Methode de l’ostéotome)<br />
• Une autre méthode consiste à faire une petite fente dans<br />
le polyéthylène, entre le bord intérieur et le bord extérieur<br />
de l’insert, et d’y insérer un ostéotome courbe pour faire levier<br />
et dégager l’insert.<br />
• Eviter soigneusement de prendre appui sur le système<br />
de verrouillage de l’insert ou la section conique de la cupule.<br />
Ablation de la cupule en per-opératoire<br />
• Pour retirer une cupule en per-opératoire, fixer un adaptateur<br />
à l’extrémité de l’impacteur.<br />
• Insérer l’adaptateur dans l’orifice polaire de la cupule.<br />
• Tourner la vis de verrouillage dans le sens horaire.<br />
• Retirer en même temps l’impacteur et la cupule.<br />
Fig.18<br />
Positionnement correct de l’extracteur.<br />
Fig.19<br />
Position correcte de l’embout d’extraction.<br />
13
14<br />
Fig. 20<br />
Cotyle <strong>Zimmer</strong> ® Continuum – Technique Opératoire<br />
Utilisation du support A-Frame en décubitus latéral<br />
• Insérer la cupule d’essai ou définitive dans la cavité préparée.<br />
• Pour orienter la cupule à 45° d’abduction et 20° d’antéversion, le support A-Frame marqué « lateral » doit être parallèle au sol<br />
avec la barre antérieure dans l’axe longitudinal du corps du patient. (Fig. 20)<br />
vue de face<br />
vue de dessus<br />
axe longitudinal<br />
axe<br />
longitudinal
Cotyle <strong>Zimmer</strong> ® Continuum – Technique Opératoire<br />
Utilisation des guides Gunsight en décubitus latéral<br />
• Pour orienter la cupule à 45° d’abduction, le guide Gunsight doit être parallèle à l’axe longitudinal du corps du patient. Selon le guide<br />
d’alignement sélectionné, le chirurgien peut obtenir 10° ou 20° d’antéversion. (Fig. 21)<br />
Fig. 21<br />
vue de face<br />
vue de dessus<br />
axe longitudinal<br />
10° ou 20°<br />
axe<br />
longitudinal<br />
15
16<br />
Fig. 22<br />
Cotyle <strong>Zimmer</strong> ® Continuum – Technique Opératoire<br />
Utilisation du support A-Frame en décubitus dorsal<br />
• Insérer la cupule d’essai ou définitive dans la cavité préparée.<br />
• Pour orienter la cupule à 45° d’abduction et 20° d’antéversion, le support A-Frame marqué « supine » doit être parallèle au sol.<br />
• La barre latérale doit être parallèle à l’axe longitudinal du corps du patient. (Fig. 22)<br />
vue de dessus<br />
vue de face<br />
axe longitudinal<br />
axe longitudinal
Cotyle <strong>Zimmer</strong> ® Continuum – Technique Opératoire<br />
Utilisation des guides Gunsight en décubitus dorsal<br />
• Pour orienter la cupule à 45° d’abduction, le guide Gunsight doit être parallèle à l’axe longitudinal du corps du patient.<br />
Selon le guide d’alignement sélectionné, le chirurgien peut obtenir 10° ou 20° d’antéversion. (Fig. 23)<br />
vue de dessus<br />
vue de face<br />
Fig. 23<br />
10° ou 20°<br />
axe longitudinal<br />
axe longitudinal<br />
17
18<br />
Cotyle <strong>Zimmer</strong> ® Continuum – Technique Opératoire<br />
Tableau de compatibilité Insert/Cupule<br />
Taille Cupule (mm) 48 50 52 54 56 58 60 62 64 66 68<br />
Cupule Continuum GG HH II JJ KK LL MM NN OO PP QU<br />
PE Hautement Réticulé<br />
Longevity<br />
Inserts en céramique<br />
composite<br />
BIOLOX delta<br />
Inserts métalliques<br />
Metasul<br />
28 mm<br />
28 mm<br />
32 mm<br />
32 mm<br />
28 mm Neutre<br />
32 mm Neutre<br />
36 mm<br />
36 mm Neutre<br />
36 mm<br />
40 mm<br />
40 mm Neutre<br />
40 mm
Cotyle <strong>Zimmer</strong> ® Continuum – Technique Opératoire<br />
Implants<br />
Cupule Continuum, 1 trou<br />
Réf. Désignation<br />
00-8757-048-00 Cupule Continuum 1 trou, 48 GG<br />
00-8757-050-00 Cupule Continuum 1 trou, 50 HH<br />
00-8757-052-00 Cupule Continuum 1 trou, 52 II<br />
00-8757-054-00 Cupule Continuum 1 trou, 54 JJ<br />
00-8757-056-00 Cupule Continuum 1 trou, 56 KK<br />
00-8757-058-00 Cupule Continuum 1 trou, 58 LL<br />
00-8757-060-00 Cupule Continuum 1 trou, 60 MM<br />
00-8757-062-00 Cupule Continuum 1 trou, 62 NN<br />
00-8757-064-00 Cupule Continuum 1 trou, 64 OO<br />
00-8757-066-00 Cupule Continuum 1 trou, 66 PP<br />
00-8757-068-00 Cupule Continuum 1 trou, 68 QU<br />
Cupule Continuum, 3 trous<br />
00-8757-048-01 Cupule Continuum 3 trous, 48 GG<br />
00-8757-050-01 Cupule Continuum 3 trous, 50 HH<br />
00-8757-052-01 Cupule Continuum 3 trous, 52 II<br />
00-8757-054-01 Cupule Continuum 3 trous, 54 JJ<br />
00-8757-056-01 Cupule Continuum 3 trous, 56 KK<br />
00-8757-058-01 Cupule Continuum 3 trous, 58 LL<br />
00-8757-060-01 Cupule Continuum 3 trous, 60 MM<br />
00-8757-062-01 Cupule Continuum 3 trous, 62 NN<br />
00-8757-064-01 Cupule Continuum 3 trous, 64 OO<br />
00-8757-066-01 Cupule Continuum 3 trous, 66 PP<br />
00-8757-068-01 Cupule Continuum 3 trous, 68 QU<br />
Cupule Continuum multi-trous<br />
00-8757-048-02 Cupule Continuum multi-trous, 48 GG<br />
00-8757-050-02 Cupule Continuum multi-trous, 50 HH<br />
00-8757-052-02 Cupule Continuum multi-trous, 52 II<br />
00-8757-054-02 Cupule Continuum multi-trous, 54 JJ<br />
00-8757-056-02 Cupule Continuum multi-trous, 56 KK<br />
00-8757-058-02 Cupule Continuum multi-trous, 58 LL<br />
00-8757-060-02 Cupule Continuum multi-trous, 60 MM<br />
00-8757-062-02 Cupule Continuum multi-trous, 62 NN<br />
00-8757-064-02 Cupule Continuum multi-trous, 64 OO<br />
00-8757-066-02 Cupule Continuum multi-trous, 66 PP<br />
00-8757-068-02 Cupule Continuum multi-trous, 68 QU<br />
Obturateurs Continuum<br />
00-8757-000-01 Obturateur polaire - 1 unité<br />
00-8757-000-02 Obturateur d’orifice de vis - 3 unités<br />
00-8757-000-03 Paquet comprenant 1 obturateur polaire<br />
et 3 obturateurs de vis<br />
Insert PE hautement réticulé Longevity, Neutre, 28 mm<br />
00-8751-008-28 Insert HXPE, Neutre, 48 GG x28<br />
00-8751-009-28 Insert HXPE, Neutre, 50 HH x28<br />
00-8751-010-28 Insert HXPE, Neutre, 52 II x28<br />
00-8751-011-28 Insert HXPE, Neutre, 54 JJ x28<br />
00-8751-012-28 Insert HXPE, Neutre, 56 KK x28<br />
00-8751-013-28 Insert HXPE, Neutre, 58 LL x28<br />
00-8751-014-28 Insert HXPE, Neutre, 60 MM x28<br />
00-8751-015-28 Insert HXPE, Neutre, 62 NN x28<br />
00-8751-016-28 Insert HXPE, Neutre, 64 OO x28<br />
00-8751-017-28 Insert HXPE, Neutre, 66 PP x28<br />
00-8751-018-28 Insert HXPE, Neutre, 68 QU x28<br />
Insert PE hautement réticulé Longevity, Neutre, 32 mm<br />
Réf. Désignation<br />
00-8751-008-32 Insert HXPE, Neutre, 48 GG x32<br />
00-8751-009-32 Insert HXPE, Neutre, 50 HH x32<br />
00-8751-010-32 Insert HXPE, Neutre, 52 II x32<br />
00-8751-011-32 Insert HXPE, Neutre, 54 JJ x32<br />
00-8751-012-32 Insert HXPE, Neutre, 56 KK x32<br />
00-8751-013-32 Insert HXPE, Neutre, 58 LL x32<br />
00-8751-014-32 Insert HXPE, Neutre, 60 MM x32<br />
00-8751-015-32 Insert HXPE, Neutre, 62 NN x32<br />
00-8751-016-32 Insert HXPE, Neutre, 64 OO x32<br />
00-8751-017-32 Insert HXPE, Neutre, 66 PP x32<br />
00-8751-018-32 Insert HXPE, Neutre, 68 QU x32<br />
Insert PE hautement réticulé Longevity, Neutre, 36 mm<br />
00-8751-010-36 Insert HXPE, Neutre, 52 II x36<br />
00-8751-011-36 Insert HXPE, Neutre, 54 JJ x36<br />
00-8751-012-36 Insert HXPE, Neutre, 56 KK x36<br />
00-8751-013-36 Insert HXPE, Neutre, 58 LL x36<br />
00-8751-014-36 Insert HXPE, Neutre, 60 MM x36<br />
00-8751-015-36 Insert HXPE, Neutre, 62 NN x36<br />
00-8751-016-36 Insert HXPE, Neutre, 64 OO x36<br />
00-8751-017-36 Insert HXPE, Neutre, 66 PP x36<br />
00-8751-018-36 Insert HXPE, Neutre, 68 QU x36<br />
Insert PE hautement réticulé Longevity, Neutre, 40 mm<br />
00-8751-012-40 Insert HXPE, Neutre, 56 KK x40<br />
00-8751-013-40 Insert HXPE, Neutre, 58 LL x40<br />
00-8751-014-40 Insert HXPE, Neutre, 60 MM x40<br />
00-8751-015-40 Insert HXPE, Neutre, 62 NN x40<br />
00-8751-016-40 Insert HXPE, Neutre, 64 OO x40<br />
00-8751-017-40 Insert HXPE, Neutre, 66 PP x40<br />
00-8751-018-40 Insert HXPE, Neutre, 68 QU x40<br />
Vis<br />
La longueur des VIS augmente de 5 en 5 mm<br />
jusqu’à 40 mm : 6250-TAILLE-LONGUEUR<br />
Réf. Désignation<br />
00-6250-045-15 Vis à spongieux, 4,5 x 15 mm<br />
à à<br />
00-6250-045-40 Vis à spongieux, 4,5 x 40 mm<br />
00-6250-045-50 Vis à spongieux, 4,5 x 50 mm<br />
00-6250-045-60 Vis à spongieux, 4,5 x 60 mm<br />
00-6250-065-15 Vis à spongieux, 6,5 x 15 mm<br />
à à<br />
00-6250-065-40 Vis à spongieux, 6,5 x 40 mm<br />
00-6250-065-50 Vis à spongieux, 6,5 x 50 mm<br />
00-6250-065-60 Vis à spongieux, 6,5 x 60 mm<br />
00-6250-065-70 Vis à spongieux, 6,5 x 70 mm<br />
00-6250-065-80 Vis à spongieux, 6,5 x 80 mm<br />
19
20<br />
Cotyle <strong>Zimmer</strong> ® Continuum – Technique Opératoire<br />
Implants<br />
Insert Metasul, 28 mm<br />
Réf. Désignation<br />
00-8770-008-28 Insert Metasul, 48 GG x28<br />
Insert Metasul, 32 mm<br />
00-8770-008-32 Insert Metasul, 48 GG x32<br />
00-8770-009-32 Insert Metasul, 50 HH x32<br />
00-8770-010-32 Insert Metasul, 52 II x32<br />
Insert Metasul, 36 mm<br />
00-8770-009-36 Insert Metasul, 50 HH x36<br />
00-8770-010-36 Insert Metasul, 52 II x36<br />
00-8770-011-36 Insert Metasul, 54 JJ x36<br />
00-8770-012-36 Insert Metasul, 56 KK x36<br />
00-8770-013-36 Insert Metasul, 58 LL x36<br />
00-8770-014-36 Insert Metasul, 60 MM x36<br />
00-8770-015-36 Insert Metasul, 62 NN x36<br />
00-8770-016-36 Insert Metasul, 64 OO x36<br />
00-8770-017-36 Insert Metasul, 66 PP x36<br />
00-8770-018-36 Insert Metasul, 68 QU x36<br />
Insert Metasul, 40 mm<br />
00-8770-011-40 Insert Metasul, 54 JJ x40<br />
00-8770-012-40 Insert Metasul, 56 KK x40<br />
00-8770-013-40 Insert Metasul, 58 LL x40<br />
00-8770-014-40 Insert Metasul, 60 MM x40<br />
00-8770-015-40 Insert Metasul, 62 NN x40<br />
00-8770-016-40 Insert Metasul, 64 OO x40<br />
00-8770-017-40 Insert Metasul, 66 PP x40<br />
00-8770-018-40 Insert Metasul, 68 QU x40<br />
Tête fémorale Metasul, 28 mm<br />
00-8770-028-01 Tête fémorale Metasul, 12/14, 28 x -3,5<br />
00-8770-028-02 Tête fémorale Metasul, 12/14, 28 x 0<br />
00-8770-028-03 Tête fémorale Metasul, 12/14, 28 x +3,5<br />
00-8770-028-04 Tête fémorale Metasul, 12/14, 28 x +7<br />
00-8770-028-05 Tête fémorale Metasul, 12/14, 28 x +10,5<br />
Tête fémorale Metasul, 32 mm<br />
00-8770-032-01 Tête fémorale Metasul, 12/14, 32 x -3,5<br />
00-8770-032-02 Tête fémorale Metasul, 12/14, 32 x 0<br />
00-8770-032-03 Tête fémorale Metasul, 12/14, 32 x +3,5<br />
00-8770-032-04 Tête fémorale Metasul, 12/14, 32 x +7<br />
00-8770-032-05 Tête fémorale Metasul, 12/14, 32 x +10,5<br />
Tête fémorale Metasul, 36 mm<br />
00-8770-036-01 Tête fémorale Metasul, 12/14, 36 x -3,5<br />
00-8770-036-02 Tête fémorale Metasul, 12/14, 36 x 0<br />
00-8770-036-03 Tête fémorale Metasul, 12/14, 36 x +3,5<br />
00-8770-036-04 Tête fémorale Metasul, 12/14, 36 x +7<br />
00-8770-036-05 Tête fémorale Metasul, 12/14, 36 x +10,5<br />
Tête fémorale Metasul, 40 mm<br />
00-8770-040-01 Tête fémorale Metasul, 12/14, 40 x -3,5<br />
00-8770-040-02 Tête fémorale Metasul, 12/14, 40 x 0<br />
00-8770-040-03 Tête fémorale Metasul, 12/14, 40 x +3,5<br />
00-8770-040-04 Tête fémorale Metasul, 12/14, 40 x +7<br />
00-8770-040-05 Tête fémorale Metasul, 12/14, 40 x +10,5<br />
Tête fémorale Céramique BIOLOX delta, 28 mm<br />
Réf. Désignation<br />
00-8775-028-01 Tête fémorale Céramique, 12/14, 28 x -3,5<br />
00-8775-028-02 Tête fémorale Céramique, 12/14, 28 x 0<br />
00-8775-028-03 Tête fémorale Céramique, 12/14, 28 x +3,5<br />
Tête fémorale Céramique BIOLOX delta, 32 mm<br />
00-8775-032-01 Tête fémorale Céramique, 12/14, 32 x -3,5<br />
00-8775-032-02 Tête fémorale Céramique, 12/14, 32 x 0<br />
00-8775-032-03 Tête fémorale Céramique, 12/14, 32 x +3,5<br />
00-8775-032-04 Tête fémorale Céramique, 12/14, 32 x +7<br />
Tête fémorale Céramique BIOLOX delta, 36 mm<br />
00-8775-036-01 Tête fémorale Céramique, 12/14, 36 x -3,5<br />
00-8775-036-02 Tête fémorale Céramique, 12/14, 36 x 0<br />
00-8775-036-03 Tête fémorale Céramique, 12/14, 36 x +3,5<br />
00-8775-036-04 Tête fémorale Céramique, 12/14, 36 x +7<br />
Tête fémorale Céramique BIOLOX delta, 40 mm<br />
00-8775-040-01 Tête fémorale Céramique, 12/14, 40 x -3,5<br />
00-8775-040-02 Tête fémorale Céramique, 12/14, 40 x 0<br />
00-8775-040-03 Tête fémorale Céramique, 12/14, 40 x +3,5<br />
00-8775-040-04 Tête fémorale Céramique, 12/14, 36 x +7<br />
Insert BIOLOX delta, 28 mm<br />
Réf. Désignation<br />
00-8775-008-28 Insert BIOLOX delta, 48 GG x28<br />
00-8775-009-28 Insert BIOLOX delta, 50 HH x28<br />
Insert BIOLOX delta, 32 mm<br />
00-8775-008-32 Insert BIOLOX delta, 48 GG x32<br />
00-8775-009-32 Insert BIOLOX delta, 50 HH x32<br />
00-8775-010-32 Insert BIOLOX delta, 52 II x32<br />
00-8775-011-32 Insert BIOLOX delta, 54 JJ x32<br />
Insert BIOLOX delta, 36 mm<br />
00-8775-010-36 Insert BIOLOX delta, 52 II x36<br />
00-8775-011-36 Insert BIOLOX delta, 54 JJ x36<br />
00-8775-012-36 Insert BIOLOX delta, 56 KK x36<br />
00-8775-013-36 Insert BIOLOX delta, 58 LL x36<br />
00-8775-014-36 Insert BIOLOX delta, 60 MM x36<br />
00-8775-015-36 Insert BIOLOX delta, 62 NN x36<br />
00-8775-016-36 Insert BIOLOX delta, 64 OO x36<br />
00-8775-017-36 Insert BIOLOX delta, 66 PP x36<br />
00-8775-018-36 Insert BIOLOX delta, 68 QU x36<br />
Insert BIOLOX delta, 40 mm<br />
00-8775-012-40 Insert BIOLOX delta, 56 KK x40<br />
00-8775-013-40 Insert BIOLOX delta, 58 LL x40<br />
00-8775-014-40 Insert BIOLOX delta, 60 MM x40<br />
00-8775-015-40 Insert BIOLOX delta, 62 NN x40<br />
00-8775-016-40 Insert BIOLOX delta, 64 OO x40<br />
00-8775-017-40 Insert BIOLOX delta, 66 PP x40<br />
00-8775-018-40 Insert BIOLOX delta, 68 QU x40
Cotyle <strong>Zimmer</strong> ® Continuum – Technique Opératoire<br />
Set d’instruments<br />
Instruments pour manche droit<br />
Kit #KT-8790-100-00<br />
Réf. Désignation<br />
00-8792-001-00 Plateau<br />
00-5900-099-00 Couvercle<br />
00-8790-015-32 Tête d’impaction sphérique T 32<br />
00-8790-015-36 Tête d’impaction sphérique T 36<br />
00-8790-015-40 Tête d’impaction sphérique T 40<br />
00-9000-002-98 Positionneur d’insert<br />
00-9000-002-92 Ventouse à usage unique<br />
00-8790-001-00 Vis de verrouillage d’essai (6)<br />
00-8790-004-00 Embout d’extraction pour insert céramique<br />
ou métallique (1)<br />
00-8790-010-00 Manche universel droit<br />
00-8790-003-10 Adaptateur p/impacteur cupule<br />
sans contrôle de rotation<br />
00-8790-003-00 Adaptateur p/impacteur cupule<br />
avec contrôle de rotation<br />
00-7804-015-20 Impacteur droit pour cupule<br />
9375-00-032 Tournevis à embout sphérique hexagonal<br />
00-8790-007-00 Tournevis non modulaire, Droit<br />
01-00502-008 Porte-obturateur MIS<br />
00-8790-013-32 Tête d’impaction à collerette T 32<br />
00-8790-013-36 Tête d’impaction à collerette T 36<br />
00-8790-013-40 Tête d’impaction à collerette T 40<br />
Optionnel (sélectionner l’un des guides d’alignement ci-dessous)<br />
Supports A-Frame<br />
00-7807-015-02 A-Frame pour décubitus latéral<br />
00-7807-015-01 A-Frame pour décubitus dorsal<br />
Guides Gunsight<br />
01-00639-725 Guide 20° pour décubitus latéral<br />
01-00639-705 Tige pour guide en décubitus latéral<br />
01-00639-745 Guide 20° pour décubitus dorsal<br />
01-00639-755 Tige pour guide en décubitus dorsal<br />
Têtes d’impaction optionnelles<br />
00-8790-015-28 Tête d’impaction sphérique T28<br />
00-8790-013-28 Tête d’impaction à collerette T 28<br />
Instruments MIS à manche courbe pour cupule<br />
Kit # KT-8790-150-00<br />
(Identique à #KT-8790-100-00, avec manche courbe)<br />
00-8790-010-30 Manche universel courbe<br />
00-7804-025-20 Impacteur de cupule décalé<br />
Instruments pour vis<br />
Kit # KT-8790-200-00<br />
Réf. Désignation<br />
00-8792-002-00 Plateau inf.<br />
00-5900-099-00 Couvercle<br />
00-8790-007-01 Guide-mèche réglable<br />
00-6260-013-00 Pince porte-vis 15°<br />
00-2360-087-00 Poignée modulaire à cliquet<br />
00-8790-005-20 Axe 3,5 mm droit<br />
00-8790-005-25 Axe 3,5 mm en « U »<br />
00-8790-007-05 Arbre flexible<br />
75.11.00-04 Clé hexagonale<br />
00-8790-007-02 Mèche p/arbre flex. (15 mm)<br />
00-8790-007-03 Mèche p/arbre flex. (30 mm)<br />
00-8790-007-04 Mèche p/arbre flex. (45 mm)<br />
75.80.15 Jauge de profondeur<br />
Optionnel<br />
00-6260-008-02 Guide pour taraud 6,5<br />
00-8790-005-30 Taraud 6,5<br />
00-6260-010-00 Poignée pour taraud<br />
21
22<br />
Cotyle <strong>Zimmer</strong> ® Continuum – Technique Opératoire<br />
Kits d’implants d’essai<br />
Plateau d’Instruments pour Implants d’essai<br />
Réf. Désignation<br />
00-8791-004-00 Plateau Inserts d’essai<br />
00-8791-006-00 Plateau Cupules d’essai<br />
00-5900-099-00 Couvercle<br />
Cupules d’essai<br />
00-8791-048-00 Cupule d’essai IT, 48 mm<br />
00-8791-050-00 Cupule d’essai IT, 50 mm<br />
00-8791-052-00 Cupule d’essai IT, 52 mm<br />
00-8791-054-00 Cupule d’essai IT, 54 mm<br />
00-8791-056-00 Cupule d’essai IT, 56 mm<br />
00-8791-058-00 Cupule d’essai IT, 58 mm<br />
00-8791-060-00 Cupule d’essai IT, 60 mm<br />
00-8791-062-00 Cupule d’essai IT, 62 mm<br />
00-8791-064-00 Cupule d’essai IT, 64 mm<br />
00-8791-066-00 Cupule d’essai IT, 66 mm<br />
00-8791-068-00 Cupule d’essai IT, 68 mm<br />
Inserts d’essai 28 mm, Neutres<br />
00-8731-008-28 Insert d’essai, Neutre, 48 GG x28<br />
00-8731-009-28 Insert d’essai, Neutre, 50 HH x28<br />
00-8731-010-28 Insert d’essai, Neutre, 52 II x28<br />
00-8731-011-28 Insert d’essai, Neutre, 54 JJ x28<br />
00-8731-012-28 Insert d’essai, Neutre, 56 KK x28<br />
00-8731-013-28 Insert d’essai, Neutre, 58 LL x28<br />
00-8731-014-28 Insert d’essai, Neutre, 60 MM x28<br />
00-8731-015-28 Insert d’essai, Neutre, 62 NN x28<br />
00-8731-016-28 Insert d’essai, Neutre, 64 OO x28<br />
00-8731-017-28 Insert d’essai, Neutre, 66 PP x28<br />
00-8731-018-28 Insert d’essai, Neutre, 68 QU x28<br />
Inserts d’essai 32 mm, Neutres<br />
Réf. Désignation<br />
00-8731-008-32 Insert d’essai, Neutre, 48 GG x32<br />
00-8731-009-32 Insert d’essai, Neutre, 50 HH x32<br />
00-8731-010-32 Insert d’essai, Neutre, 52 II x32<br />
00-8731-011-32 Insert d’essai, Neutre, 54 JJ x32<br />
00-8731-012-32 Insert d’essai, Neutre, 56 KK x32<br />
00-8731-013-32 Insert d’essai, Neutre, 58 LL x32<br />
00-8731-014-32 Insert d’essai, Neutre, 60 MM x32<br />
00-8731-015-32 Insert d’essai, Neutre, 62 NN x32<br />
00-8731-016-32 Insert d’essai, Neutre, 64 OO x32<br />
00-8731-017-32 Insert d’essai, Neutre, 66 PP x32<br />
00-8731-018-32 Insert d’essai, Neutre, 68 QU x32<br />
Inserts d’essai 36 mm, Neutres<br />
00-8731-009-36 Insert d’essai, Neutre, 50 HH x36<br />
00-8731-010-36 Insert d’essai, Neutre, 52 II x36<br />
00-8731-011-36 Insert d’essai, Neutre, 54 JJ x36<br />
00-8731-012-36 Insert d’essai, Neutre, 56 KK x36<br />
00-8731-013-36 Insert d’essai, Neutre, 58 LL x36<br />
00-8731-014-36 Insert d’essai, Neutre, 60 MM x36<br />
00-8731-015-36 Insert d’essai, Neutre, 62 NN x36<br />
00-8731-016-36 Insert d’essai, Neutre, 64 OO x36<br />
00-8731-017-36 Insert d’essai, Neutre, 66 PP x36<br />
00-8731-018-36 Insert d’essai, Neutre, 68 QU x36<br />
Inserts d’essai 40 mm, Neutres<br />
00-8731-011-40 Insert d’essai, Neutre, 54 JJ x40<br />
00-8731-012-40 Insert d’essai, Neutre, 56 KK x40<br />
00-8731-013-40 Insert d’essai, Neutre, 58 LL x40<br />
00-8731-014-40 Insert d’essai, Neutre, 60 MM x40<br />
00-8731-015-40 Insert d’essai, Neutre, 62 NN x40<br />
00-8731-016-40 Insert d’essai, Neutre, 64 OO x40<br />
00-8731-017-40 Insert d’essai, Neutre, 66 PP x40<br />
00-8731-018-40 Insert d’essai, Neutre, 68 QU x40
Cotyle <strong>Zimmer</strong> ® Continuum – Technique Opératoire<br />
épaisseur des Inserts Polyéthylène Longevity<br />
Taille Pôle<br />
45°<br />
Chanfrein<br />
Inserts 28 mm, Neutres<br />
(mm)<br />
(mm)<br />
(mm)<br />
00-8751-008-28 6,4 6,7 4,9<br />
00-8751-009-28 7,3 7,7 5,7<br />
00-8751-010-28 8,4 8,7 6,9<br />
00-8751-011-28 9,3 9,7 7,9<br />
00-8751-012-28 10,3 10,7 8,9<br />
00-8751-013-28 11,4 11,7 9,9<br />
00-8751-014-28 12,3 12,7 10,9<br />
00-8751-015-28 13,3 13,7 12,1<br />
00-8751-016-28 14,4 14,7 13,1<br />
00-8751-017-28 15,3 15,7 14,1<br />
00-8751-018-28 16,4 16,7 15,1<br />
Inserts 32 mm, Neutres<br />
00-8751-008-32 4,3 4,7 2,9<br />
00-8751-009-32 5,3 5,7 3,7<br />
00-8751-010-32 6,4 6,7 4,9<br />
00-8751-011-32 7,3 7,7 5,9<br />
00-8751-012-32 8,3 8,7 6,9<br />
00-8751-013-32 9,3 9,7 7,9<br />
00-8751-014-32 10,3 10,7 8,9<br />
00-8751-015-32 11,3 11,7 10,1<br />
00-8751-016-32 12,3 12,7 11,1<br />
00-8751-017-32 13,3 13,7 12,1<br />
00-8751-018-32 14,4 14,7 13,1<br />
Inserts 36 mm, Neutres<br />
00-8751-010-36 4,4 4,7 2,9<br />
00-8751-011-36 5,3 5,7 3,9<br />
00-8751-012-36 6,3 6,7 4,9<br />
00-8751-013-36 7,4 7,7 5,9<br />
00-8751-014-36 8,3 8,7 6,9<br />
00-8751-015-36 9,3 9,7 8,1<br />
00-8751-016-36 10,4 10,7 9,1<br />
00-8751-017-36 11,3 11,7 10,1<br />
00-8751-018-36 12,4 12,7 11,1<br />
Inserts 40 mm, Neutres<br />
00-8751-012-40 4,3 4,7 2,9<br />
00-8751-013-40 5,3 5,7 3,9<br />
00-8751-014-40 6,3 6,7 4,9<br />
00-8751-015-40 7,3 7,7 6,1<br />
00-8751-016-40 8,3 8,7 7,1<br />
00-8751-017-40 9,3 9,7 8,1<br />
00-8751-018-40 10,4 10,7 9,1<br />
Pôle<br />
Chanfrein<br />
23
24<br />
Cotyle <strong>Zimmer</strong> ® Continuum – Technique Opératoire<br />
* BIOLOX ® est une marque de fabrique de CeramTec AG.<br />
Veuillez contacter votre représentant <strong>Zimmer</strong> ou visiter notre site www.zimmer.com<br />
Lit.No. 06.01848.013 – Ed. 09/2009<br />
+H84406018480131/$090901I09G<br />
© 2009 <strong>Zimmer</strong> GmbH Imprimé en France Sujet à changement sans préavis
