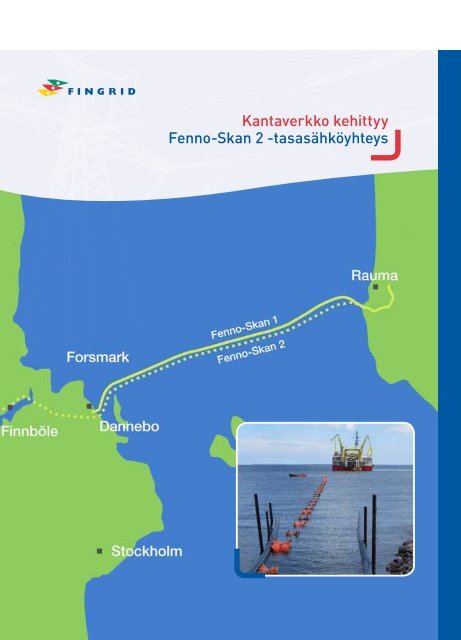

Kantaverkko kehittyy Fenno-Skan 2 -tasasähköyhteys - Fingrid

Fenno-Skan 2 -yhteysedistää sähkömarkkinoitaItämeren alueen sähkömarkkinat2Merikaapelin rakenne1. Johdin2. Johdinsuoja3. (Öljypaperi)eristys4. Hohtosuoja5. Kangasnauha6. Lyijyvaippa7. PE-vaippa (polyeteenivaippa)Sähkömarkkinoiden toimivuus edellyttää, ettäsähkön siirtomahdollisuudet maasta toiseen ovatriittävät. Siirtorajoitukset synnyttävät sähkömarkkinoilleniiden toimivuutta haittaavia erillisiä hintaalueita.Pohjoismaiset sähkömarkkinat ovat osa eurooppalaistensähkömarkkinoiden Itämeren markkinaaluetta.Näillä maailman suurimmilla sähkömarkkinoillajokaisen osa-alueen toimivuudella onlaajakantoinen merkitys.Pohjoismaiset kantaverkkoyhtiöt ovat yhteistyössäpyrkineet tehostamaan markkinoidensa toimintaedellytyksiämuun muassa määrittämällä keskeisetsähkönsiirron pullonkaulat, jotka tulisi Käytössä poistaamarkkinoiden edistämiseksi ja käyttövarmuudenRakenteillaparantamiseksi. Fenno-Skan 2 on yksi tärkeimmistätarvittavista siirtoyhteyksistä.Yli 50 vuottapohjoismaista yhteistyötä1000210060021507001000 740700680 170070013006009506005001500 600600800550700110080010035010015001001400650850 100075050603Kaapelin lastaus laivaanNexansin tehtaallaHaldenissa Norjassa kestikymmenen päivää.8. Alustakerros9. Teräsvannevahvisteet10. Armeerausalusta - nylonteippi11. Teräsnauha-armeeraus12. Armeerausalusta - nylonteippi13. Teräsnauha-armeeraus14. Ulkoinen suojakerros(polypropeeninauhat ja bitumi)Suomen 14.6.2011 ja Ruotsin sähkönsiirtoverkot Tekijä kytkettiinensi kerran yhteen 1950-luvun lopulla.1970-luvulla rakennettiin kaksi 400 kilovoltinvaihtosähköyhteyttä Pohjois-Suomesta Ruotsiin.Ensimmäinen Suomen ja Ruotsin välinen merikaapeliyhteys,500 megawatin tasasähkölinkkiFenno-Skan 1, otettiin kaupalliseen käyttöönjoulukuussa 1989. Pohjanlahteen laskettu merikaapelioli tuolloin maailman pisin sekä myössuurijännitteisin ja -tehoisin.Sähkömarkkinoiden vapauduttua vahvat yhteydetovat mahdollistaneet nopean siirtymisen toimiviinpohjoismaisiin sähkömarkkinoihin. Sähkönkäytön kasvun myötä Fenno-Skan 1 -yhteydenkapasiteetti on ollut täysimääräisesti käytössä.Siirtokapasiteetit (MW) (MW)käytössärakenteilla

4Rauman suuntaaja-asemanventtiilit. Suuntaajaasemallatasasähkömuutetaan vaihtosähköksija päinvastoin.Reilut 40 prosenttialisää siirtokapasiteettiaHelmikuussa 2005 Suomen ja Ruotsin kantaverkkoyhtiötFingrid ja Svenska Kraftnät allekirjoittivatsopimuksen Fenno-Skan 2 -tasasähköyhteydenrakentamisesta. Investoinnin perusteet olivatselkeät:lisätä Suomen ja Ruotsin välistä sähkönsiirtokapasiteettia40 prosenttia ja liittää markkinattiiviisti yhteenvähentää hinta-alue-erojen muodostumistamaiden välillepienentää siirtoverkon häviöitä japarantaa voimajärjestelmän siirtovarmuutta.Omistus ja kustannuksetjaetaan tasanTeholtaan 800 megawatin Fenno Skan 2-tasasähköyhteys valmistuu vuoden 2011 lopulla.Fingrid ja Svenska Kraftnät jakavat tasan kaapelinomistuksen ja noin 315 miljoonan euron investointikustannukset.Yhteyden kokonaispituus on noin 300 kilometriä.Sen molemmissa päissä on suuntaaja-asemat,joilla tasasähkö muutetaan vaihtosähköksi japäinvastoin.Suomessa uusi yhteys liittyy kantaverkkoonRauman sähköasemalla. Ruotsissa liittymiskohtamaan kantaverkkoon on Tukholman pohjoispuolellerakennettu Finnbölen asema. Fenno-Skan 1-ja 2 -yhteyksiä tullaan käyttämään yhdessä.Hankkeen tärkeimmätosakokonaisuudetRauman ja Rihtniemen välisen 33 kilometrintasasähköjohdon vahvistaminen SuomessaPyhämaan merielektrodin muutostyöSuomessaRihtniemi–Dannebo 196 kilometrinmerikaapeliDannebo–Finnböle 70 kilometrintasasähköjohto RuotsissaFinnbölen uusi sähköasema RuotsissaFenno-Skan 2Teho 800 MW vastaanottavassa päässäJännite 500 kV DCVirta 1663 ALinkin pituus 299 km, josta avojohtoa103 km ja merikaapelia 196 kmVerkkokommutoitu tasasähkölinkki (LCC)Konvertteriasemat Rauma (Suomi)ja Finnböle (Ruotsi)Yhteistyöprojekti Fingrid–Svenska KraftnätKonvertteritoimittaja ABB AB / RuotsiProjektibudjetti 315 miljoonaa euroaKäyttöönotto vuoden 2011 lopullaMerikaapeliTyyppi NOVA-L 500 kV 1 x 2 000 mm 2 CuJohdin 2 000 mm 2 kupariaÖljypaperieristys (MIND) – ei liukeneviaainesosiaJännite 500 kVHalkaisija 132,2 mmPaino ilmassa 58,1 kg/m kaksoisarmeerattuTeho 800 MWValmistaja Nexans Norway AS5

Turvallinen ratkaisuihmisen ja ympäristön kannaltaMaisemaFenno-Skan 2 -kaapeli on asennettu merenpohjaanFenno-Skan 1 -kaapelin läheisyyteenRihtniemen ulkopuolella. Ajoittain esiintyvienahtojäiden takia kaapeli on kaivettu lähellä rantaameren pohjaan, kunnes veden syvyys on noin 12metriä.Suomen aluevesillä kaapeli on haudattu merenpohjaan noin metrin syvyydelle Fenno-Skan 1-kaapelin eteläpuolelle. Kaapelien välinen etäisyyson valtaosan matkaa 1–2 kilometriä.Elektrodin ja tasasähkökaapelin päällä on ankkurointikieltonäiden rikkoontumisen estämiseksi.KorroosioElektrodin läheisyydessä esiintyy maassa hajavirtoja,jotka aiheuttavat metallirakenteissa korroosiota.Fingrid on seurannut näitä vaikutuksia jatehnyt tarvittavia toimenpiteitä haittojen estämiseksi.Korroosion seuranta jatkuu, ja tarvittaessayhtiö ryhtyy toimiin mahdollisten haittojenestämiseksi. Bipolaarikäyttö vähentää korroosionnoin viidesosaan nykyisestä.KlooriAnodikäytössä elektrodissa muodostuu elektrolyysinseurauksena jonkin verran klooria. Määrä onniin pieni, ettei sillä meriveteen sekoittuneena ole6MerikaapeliMerikaapeli ei aiheuta ympäristöongelmaa.Kaapeli ei sisällä vapaata öljyä. Eristeen vesieristyksenätoimii lyijyvaippa ja sen päällä on vieläuseita suojakerroksia, kuten muovia, juuttinauhaa,kaksinkertainen teräslanka-armeeraus ja bitumi.Nämä aineet eivät liukene mereen.merkitystä. Tällaisia elektrodeja on ollut käytössäItämeren alueella jo 50 vuotta ilman havaittaviavaikutuksia veden laatuun tai kalojen käyttäytymiseen.Kun elektrodivirta yhteyden bipolaarikäytössäpienenee enimmilläänkin viidesosaannykyisestä, myös kloorin eritys vähenee samassasuhteessa.7MagneettikenttäMerikaapelin, elektrodin ja avojohtojen välittömässäläheisyydessä esiintyy maan geomagneettistakenttää voimakkaampi magneettikenttä.Syntyvä magneettikenttä on tasasähkökenttäsamoin kuin maan magneettikenttäkin. Maanomaan geomagneettiseen kenttään verrattunalisäys on paikallinen. Merellä se aiheuttaa matalassavedessä magneettikompasseissa paikallisenvirheen samalla tavalla kuin esimerkiksi malmiesiintymämeren pohjassa.MeluSuuntaaja- eli konvertteriaseman suunnittelussaon panostettu rakenteelliseen meluntorjuntaan.Konvertterimuuntajat on koteloitu kokonaan.Siloituskuristimet on vahvistettu värinöiden jamelun ehkäisemiseksi. AC- ja DC-suodattimienosat ovat myös mekaanisesti vahvistettuja.SähkökenttäKaapeliosuudella sähkökenttä pysyy täysinkaapelin sisällä. Avojohto-osuudella sähkökenttävaimenee nopeasti johdolta poispäin mentäessä.

Fingrid välittää.Varmasti.FINGRID OYJArkadiankatu 23 B, PL 530, 00101 HELSINKI | Puhelin 030 395 5000 | Faksi 030 395 5196 | www.fingrid.fi
