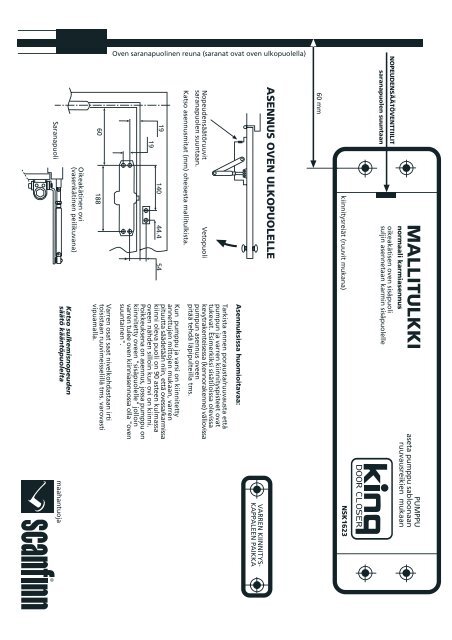

SaranapuoliKatso sulkemisnopeudensäätö kääntöpuolelta maahantuojaOikeakätinen ovi(vasenkätinen peilikuvana)60188Varren osat saat nivelkohdastaan irtitoisistaan ruuvimeisselillä tms. varovastivipuamalla.Oven saranapuolinen reuna (saranat ovat oven ulkopuolella)1919140 44.4 54Kun pumppu ja varsi on kiinnitettyannettujen mittojen mukaan, varrenpituutta säädetään niin, että ovessa/karmissakiinni oleva puoli on 90 asteen kulmassaoveen nähden silloin kun ovi on kiinni.Poikkeuksena on asennus, jossa pumppu onkiinnitetty oveen "sisäpuolelle" jolloinvarren tulee oven kiinniasennossa olla "ovensuuntainen".Katso asennusmitat (mm) oheisesta mallitulkista.Nopeudensäätöruuvitsaranapuolen suuntaan.VetopuoliTarkista ennen porausta/ruuvausta ettäpumpun ja varren kiinnityspisteet ovattukevat. Esimerkiksi sisätiloissa olevissakevytrakenteisessa (kennorakenne) väliovissapumpun asennus oveenpitää tehdä läpipulteilla tms.Asennuksissa huomioitavaa:VARREN KIINNITYS-KAPPALEEN PAIKKAASENNUS OVEN ULKOPUOLELLE60 mmkiinnitysreiät (ruuvit mukana) NSK<strong>1623</strong>saranapuolen suuntaanNOPEUDENSÄÄTÖVENTTIILIToikeakätisen oven sisäpuolisuljin asennetaan karmin sisäpuolelleMALLITULKKInormaali karmiasennusPUMPPUaseta pumppu sabloonaanruuvausreikien mukaan
MALLITULKKInormaali karmiasennusvasenkätisen oven sisäpuolisuljin asennetaan karmin sisäpuolellekiinnitysreiät (ruuvit mukana)VARREN KIINNITYS-KAPPALEEN PAIKKAKatso asennuksessa huomioitavatasiat kääntöpuoleltaSULKEMISNOPEUDEN SÄÄTÖ1. ALKUVETO2. LOPPUVETOsäätöruuvi2. LOPPUVETO1. ALKUVETOsäätöruuviOven sulkeutumisnopeutta säädetään kahdensäätöruuvien avulla.Säädä ensin alkuvedon säätöruuvia javasta sitten loppuvedon säätöruuvia.Kääntämällä ruuveja myötäpäivään,hidastetaan sulkunopeutta ja vastapäiväännopeutetaan sitä.Huom. Säätöruuvia ei saa kääntää yli kahtakierrosta vastapäivään tehdasasetuksesta.Ylimeno voi aikaansaada hydraulinesteenvuotoa.1. AlkuvetoSulkeutumisnopeutta säädetäännopeammaksi kiertämällä säätöruuviavastapäivään ja hitaammaksi kääntämälläsitä myötäpäivään.2. LoppuvetoLoppuvedon nopeutta säädetäännopeammaksi kiertämällä säätöruuviavastapäivään ja hitaammaksi kääntämälläsitä myötäpäivään.Huom. Älä kierrä ruuvia yli 180° :een,jottei sulkeutumisvaiheen nopeus muutu.Ylikierto voi aiheuttaa nestevuotoa.Saranapuoli12,7149 44.4 44.41960 188Nopeudensäätöruuvitsaranapuolen suuntaan.TyöntöpuoliYLÄKARMIASENNUS (normaaliasennus)Oven saranapuolinen reuna (saranat ovat oven ulkopuolella)60 mmNSK<strong>1623</strong>saranapuolen suuntaanNOPEUDENSÄÄTÖVENTTIILITPUMPPUaseta pumppu sabloonaanruuvausreikien mukaan
