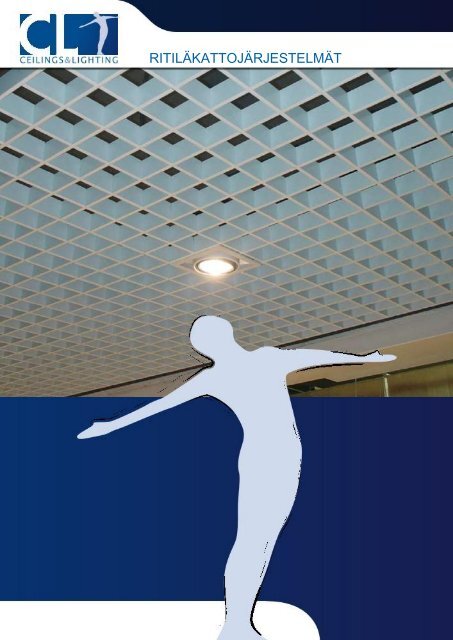

RITILÄKATTOJÄRJESTELMÄT
-sertifioitu
Turvallisuus ensin!<br />
'*3&&9*5<br />
'*3&&9*5<br />
Ritiläkatot maksimoivat tilan käyttämällä hyväksi<br />
avointa tilaa sisäkattojen yläpuolella. Tärkeää<br />
on, että savu ja kuumuus voidaan<br />
poistaa nopeasti sisäkaton läpi tulipalon<br />
sattuessa.<br />
Ritiläkatot antavat arvokkaita minuutteja<br />
evakuoitaessa ihmisiä rakennuksesta,<br />
mikä voi joissakin tapauksissa säästää ihmishenkiä.<br />
Ritiläkattomme valmistetaan korkealaatuisesta<br />
alumiinista, joka ei syty, ei luovuta myrkyllistä<br />
savua tai höyryjä ja on myös täysin<br />
kierrätettävä.<br />
Sisäkaton yläpuolelta alkava tulipalo voidaan<br />
havaita helpommin ja aiemmassa vaiheessa.<br />
Ritiläkatto luo turvallisuutta edistäviä tekijöitä<br />
lentokentille, rautatie- ja metroasemille,<br />
koska vaaralliset esteet sisäkaton yläpuolella<br />
ovat helpompia paikallistaa.
Index<br />
HAKEMISTO<br />
Sivu.<br />
EUROGRID 5 4 - 5<br />
EUROGRID 9 6 - 7<br />
EUROGRID 12 8 - 9<br />
EUROGRID 30 10 - 11<br />
EUROGRID DETALJEJA 12 - 13<br />
EUROGRID 15T 14 - 15<br />
EUROGRID 24T 16 - 17<br />
DELTAGRID 4 18 - 19<br />
DELTAGRID 4 T-listalle 20 - 21<br />
DELTALINE 4 22 - 23<br />
DELTA 800 24 - 25<br />
BI-PLANAR 9 26 - 27<br />
EUROLINE 5 - 9 - 12 - 15 - 24 - 30 28 - 29<br />
ALM RITILÄT 30 - 31<br />
PROJEKTIT 32 - 33<br />
REFERENSSIT 34 - 35
Eurogrid 5<br />
4
Alumiiniset avoimet ritiläkatot on suunniteltu silmällä pitäen SOLUN MITAT PAINO AVOIN ALUE PEITTÄVYYSKULMA<br />
täydellisyyttä ja ne tarjoavat toimivaa suorituskykyä ja P X L X K (mm) KG / m2 % Aste<br />
kaiken kaikkiaan monipuolisen ratkaisun!<br />
Eurogrid 5 on tarkkuusvalmistettu alumiininen 50x50x30 3,20 81 35º<br />
ritiläkatto, jossa on 5 mm:n lamelliprofiili. Paneelit 60x60x30 2,67 84 30º<br />
ovat vakiona 600x600 mm ja koostuvat U-muotoisista 75x75x30 2,13 87 25º<br />
lamelleista. Integroitu ripustusjärjestelmä on valmistettu 86x86x30 1,87 89 22º<br />
samoista U-muotoisista lamelleista. Pienille soluille suosittelemme, että 100x100x30 1,60 90 20º<br />
ripustuslistat ripustetaan 600 mm:n välein estämään 120x120x30 1,33 92 17º<br />
järjestelmää roikkumasta lamellien pienestä leveydestä (5 mm) 150x150x30 1,07 93 15º<br />
ja korkeudesta (30 mm) johtuen.<br />
Eurogrid 5 -paneelit voidaan toimittaa irrallisina työmaalla<br />
tapahtuvaa kokoamista varten. Voimme toimittaa ritilät myös<br />
kasattu, joka mahdollistaa nopean ja helpon asennuksen<br />
työmaalla.<br />
Valaistus, lämmitys, ilmanvaihto, ilmastointi, sekä sprinkler- ja<br />
turvajärjestelmät voidaan integroida ja asentaa<br />
sisäkattojärjestelmän yläpuolelle tai sen sisään.<br />
Ritilä 600x600mm<br />
5<br />
Ripustuslista HR-1800
Eurogrid 9<br />
6<br />
Tilanne ennen<br />
Tilanne jälkeen
Eurogrid 9 on tarkkuusvalmistettu alumiininen SOLUN MITAT PAINO AVOIN ALUE PEITTÄVYYSKULMA<br />
ritiläkatto, jossa on 9 mm:nlamelli. P X L X K (mm) KG / m2 % Aste<br />
Ritiläelementit ovat vakiona 600x600mm ja koostuvat<br />
U-muotoisista lamelleista. Integroitu ripustusjärjestelmä on 50x50x30 3,20 67 30º<br />
tehty samoista U-muotoisista lamelleista. 60x60x30 2,67 72 25º<br />
Eurogrid 9 –ritilän lamellit toimitetaan yleensä irrallisina 75x75x30 2,13 77 20º<br />
koottavaksi työmaalla. Voimme myös toimittaa ne kasattuina 86x86x30 1,87 80 17º<br />
joka mahdollistaa nopean ja helpon asennuksen 100x100x30 1,60 83 15º<br />
työmaalla. 120x120x30 1,33 86 12º<br />
150x150x30 1,07 88 10º<br />
Valaistus, lämmitys, ilmanvaihto, ilmastointi, sekä<br />
sprinkler- ja turvajärjestelmät voidaan integroida ja asentaa 50x50x40 4,00 67 45º<br />
sisäkattojärjestelmän yläpuolelle tai sen sisään. 60x60x40 3,33 72 40º<br />
7<br />
75x75x40 2,67 77 32º<br />
86x86x40 2,33 80 30º<br />
100x100x40 2,00 83 25º<br />
120x120x40 1,67 86 20º<br />
150x150x40 1,33 88 16º<br />
200x200x40 1,00 91 12º<br />
300x300x40 0,67 94 8º<br />
100x100x50 2,58 83 30º<br />
120x120x50 2,15 86 25º<br />
150x150x50 1,72 88 23º<br />
200x200x50 1,29 91 18º<br />
300x300x50 0,86 94 13º
Eurogrid 12<br />
8
Eurogrid 12 on tarkkuusvalmistettu alumiininen avoin<br />
ritiläkatto, jossa on 12 mm U-lamelli.<br />
Ritiläelementit ovat vakiona 600x600 mm ja koostuvat Umuotoisista<br />
lamellista. Integroitu ripustusjärjestelmä on<br />
tehty samoista U-muotoisesta lamelleista.<br />
Eurogrid 12 –ritilät toimitetaan irrallisina lamelleina<br />
koottavaksi paikan päällä.<br />
Voimme myös toimittaa ritiläelementit myös kasattuina,<br />
joka mahdollistaa nopean ja helpon asennuksen työmaalla.<br />
Valaistus, lämmitys, ilmanvaihto, ilmastointi, sekä sprinkler- ja<br />
turvajärjestelmät voidaan integroida ja asentaa<br />
sisäkattojärjestelmän yläpuolelle tai sen sisään.<br />
9<br />
CR 600mm<br />
Ripustuskiinnike<br />
CR -600mm<br />
SOLUN MITAT PAINO AVOIN ALUE PEITTÄVYYSKULMA<br />
P X L X K (mm) KG / m2 % Aste<br />
50x50x40 4,00 58 40º<br />
60x60x40 3,33 64 35º<br />
75x75x40 2,67 71 32º<br />
86x86x40 2,33 74 30º<br />
100x100x40 2,00 77 25º<br />
120x120x40 1,67 81 20º<br />
150x150x40 1,33 85 16º<br />
200x200x40 1,00 88 12º<br />
CR 1200mm<br />
300x300x40 0,67 92 8º<br />
Ripustuskohdat max. 1200mm<br />
Ripustuslistat 1800mm<br />
Liitos
Eurogrid 30<br />
10
Eurogrid 30 on tarkkuusvalmistettu alumiininen avoin<br />
riitläkatto, jonka U-lamelli on 30 mm.<br />
Paneelit ovat vakiona 600x600 mm ja koostuvat Umuotoisista<br />
lamelleista. Integroitu ripustusjärjestelmä on<br />
tehty samoista U-muotoisista lamelleista.<br />
Eurogrid 30 –ritilän lamellit toimitetaan irrallisina ja<br />
kasataan elementeiksi asennuskohteessa<br />
Valaistus, lämmitys, ilmanvaihto, ilmastointi, sekä sprinkler- ja<br />
turva järjestelmät voidaan integroida ja asentaa<br />
sisäkattojärjestelmän yläpuolelle tai sen sisään.<br />
30mm<br />
80mm<br />
Kannatinlista Välilista<br />
1800mm 1200mm<br />
11<br />
SOLUN MITAT PAINO AVOIN ALUE PEITTÄVYYSKULMA<br />
P X L X K (mm) KG / m2 % Aste<br />
150x150x80 3,47 64 32º<br />
200x200x80 2,60 72 27º<br />
300x300x80 1,73 81 17º<br />
600x600x80 0,87 90 8º<br />
Välilista<br />
600mm<br />
Kannatinlista<br />
1800mm
Eurogrid tiedot<br />
12<br />
1.1mm<br />
1.8mm<br />
2mm<br />
Eurogrid rei’itetty<br />
3.5mm 3.5mm<br />
3.5mm<br />
3.54mm 3.54mm<br />
5mm<br />
4.25mm 4.25mm<br />
6.01mm<br />
Eurogrid<br />
Valaisinlevy<br />
Tyyppi 11 -<br />
350 30º / 60º<br />
9%<br />
Tyyppi 18 -<br />
354<br />
45º<br />
20,3%<br />
Tyyppi 20 -<br />
425<br />
45º<br />
17,4%<br />
1.) Ritilät eikataan paikalla<br />
2.) Ritilät toimitetaan reiällä (valinnainen)
13<br />
Kasausohjeet<br />
86x86x40mm 40mm<br />
86mm<br />
Ripustuskiinnike<br />
B<br />
A<br />
A - terä<br />
B - terä<br />
B<br />
A<br />
Liitos<br />
Ripustuslista
Eurogrid 15T<br />
14
Eurogrid 15T on alumiininen avoin ritiläkatto, SOLUN MITAT PAINO AVOIN ALUE PEITTÄVYYSKULMA<br />
jossa on 15 mm:n U-lamelliprofiili. P X L X K (mm) KG / m2 % Aste<br />
Ritiläelementit ovat vakiona 600x600mm tai 600x1200 mm.<br />
50x50x40 3,99 49 50º<br />
Eurogrid 15T - ritilät ovat valmistettuja sopimaan 60x60x40 3,32 56 40º<br />
saumattomasti standardiin T15-järjestelmään, joka mahdollistaa 75x75x40 2,66 64 30º<br />
nopean asennuksen ja yhtenäisen viimeistelyn. 86x86x40 2,33 68 25º<br />
Paneelit voidaan nostaa ylös ja poistaa helposti. 100x100x40 1,99 72 22º<br />
Eurogrid 15T ritilän lamellit toimitetaan irrallisina 120x120x40 1,66 77 20º<br />
työmaalla tapahtuvaa kokoamista varten. Voimme toimittaa 150x150x40 1,33 81 16º<br />
ritilät valmiiksi kasattuina, joka mahdollistaa nopean ja helpon 200x200x40 1,00 86 14º<br />
asennuksen työmaalla. 300x300x40 0,66 90 11º<br />
Valaistus, lämmitys, ilmanvaihto, ilmastointi, sekä sprinkler- ja<br />
turva järjestelmät voidaan integroida ja asentaa<br />
sisäkattojärjestelmän yläpuolelle tai sen sisään.<br />
15<br />
Välilista 600<br />
Kannatinlista 3700<br />
Välilista 1200
Eurogrid 24T<br />
16
Eurogrid 24T<br />
Eurogrid 24T on alumiininen avoin ritiläkatto, jossa 24<br />
mm:n U-lamelli.<br />
Ritiäelementit ovat 600x600mm tai 600x1200 mm..<br />
Eurogrid 24T -ritilät ovat valmistettuja sopimaan helposti<br />
ja saumattomasti standardiin T24 järjestelmään, joka<br />
mahdollistaa nopean asennuksen ja yhtenäisen ja<br />
viimeistelyn.<br />
Paneelit voidaan nostaa ja poistaa helposti.<br />
Eurogrid 24 –ritilät voidaan toimitetaan irrallisina<br />
lamelleinta koottavaksi työmaalla. Voimme myös toimittaa<br />
ritilät kasattuina, joka mahdollistaa nopean ja helpon<br />
asennuksen työmaalla.<br />
Valaistus, lämmitys, ilmanvaihto, ilmastointi, sekä sprinkler- ja<br />
turvajärjestelmät voidaan integroida ja asentaa<br />
sisäkattojärjestelmän yläpuolelle tai sen sisään.<br />
17<br />
Välilista 1200<br />
Välilista 600<br />
SOLUN MITAT PAINO AVOIN ALUE PEITTÄVYYSKULMA<br />
P X L X K (mm) KG / m2 % Aste<br />
50x50x40 4,45 27 59º<br />
60x60x40 3,71 36 46º<br />
75x75x40 2,96 46 40º<br />
86x86x40 2,59 50 31º<br />
100x100x40 2,22 58 27º<br />
120x120x40 1,85 64 22º<br />
150x150x40 1,48 71 17º<br />
200x200x40 1,11 77 10º<br />
300x300x40 0,74 85 5º<br />
Välilista1200<br />
Kannatinlista 3700
Deltagrid 4<br />
18
Deltagrid 4 on alumiininen avoin ritiläkatto, jossa on<br />
ainutlaatuinen 4 mm leveä, kolmionmuotoinen lamelli.<br />
Ritilän korkeus voi olla 30 tai 35 mm silmäkoot 40-100 mm.<br />
Ritilät ovat vakiona 600x1200 mm ja ne asennetaan Delta<br />
ripustusjärjestelmällämme, joka tekee niiden asennuksesta<br />
ja uudelleen avaamisesta helppoa.<br />
Deltagrid 4 ritiläkatto on yhtenäinen saumaton pinta,<br />
jossa kannatinjärjestelmä jää piiloon.<br />
Järjestelmä sopii ihanteellisesti julkisiin tai tiloihin, joissa<br />
tehdään paljon huoltotöitä.<br />
Deltagrid-ritilät toimitetaan aina kasattuna.<br />
Valaistus, lämmitys, ilmanvaihto, ilmastointi, sekä sprinkler- ja<br />
turvajärjestelmät voidaan integroida ja asentaa<br />
sisäkattojärjestelmän yläpuolelle tai sen sisälle.<br />
Jatkoskappale<br />
Ritilä 1200x600mm<br />
SOLUN MITAT PAINO<br />
P X L X K (mm) KG / m2<br />
50x50x30 3,08<br />
60x60x30 2,56<br />
75x75x30 2,35<br />
100x100x30 1,55<br />
50x50x35 3,99<br />
60x60x35 3,27<br />
75x75x35 2,55<br />
100x100x35 1,83<br />
Deltakisko 2400mm<br />
AVOIN ALUE PEITTÄVYYSKULMA<br />
% Aste<br />
85 30º<br />
87 25º<br />
90 17º<br />
92 15º<br />
85 33º<br />
87 28º<br />
90 20º<br />
92 18º<br />
4mm<br />
Spring<br />
H = 30 tai 35 mm
Deltagrid 4 T-listoin<br />
20
Deltagrid 4 on alumiininen avoin ritiläkatto, jossa on SOLUN MITAT PAINO AVOIN ALUE PEITTÄVYYSKULMA<br />
ainutlaatuinen 4 mm leveä, kolmionmuotoinen lamelli, P X L X K (mm) KG / m2 % Aste<br />
Ritiläkorkeuset ovat 30 ja 35 mm ja silmäkoot 40-100 mm.<br />
Ritiläelementit ovat vakiona 600x600 ja 600x1200 mm. 50x50x30 2,80 85 30º<br />
Ritiläelementit toimitetaan kasattuina ja ne asennetaan T24 60x60x30 2,33 87 25º<br />
tai T15 kannatinjärjestelmän moduuliin. 75x75x30 2,13 90 17º<br />
100x100x30 1,40 92 15º<br />
50x50x35 3,63 85 33º<br />
Valaistus, lämmitys, ilmanvaihto, ilmastointi, sekä 60x60x35 2,97 87 28º<br />
sprinkler- ja turva järjestelmät voidaan integroida ja asentaa 75x75x35 2,31 90 20º<br />
sisäkattojärjestelmän yläpuolelle tai sen sisään. 100x100x35 1,66 92 18º<br />
21
Deltaline 4<br />
22
Deltaline 4 on alumiininen avoin lamellikatto, jossa on MITAT (mm) PAINO AVOIN ALUE<br />
ainutlaatuinen 4 mm leveä, kolmionmuotoinen lamelli. h / etenemä KG / m2 %<br />
18 mm:n tai 30 mm:n korkuiset lamellit kulkevat yhteen suuntaan.<br />
Deltaline paneelit ovat vakiona 600x1200mm kokoisia. 18 / 15 5,20 73<br />
Paneelit asennetaan Delta ripustusjärjestelmällä, joka tekee 18 / 20 4,35 79<br />
paneelien irrottamisesta ja avaamisesta helppoa. 18 / 25 3,85 83<br />
Jokainen paneeli toimii erillisenä tarkastusluukkuna. 18 / 30 3,50 86<br />
30 / 15 8,05 73<br />
30 / 20 6,00 79<br />
Valaistus, lämmitys, ilmanvaihto, ilmastointi, sekä 30 / 25 4,77 83<br />
sprinkler- ja turva järjestelmät voidaan integroida ja asentaa 30 / 30 3,95 86<br />
sisäkattojärjestelmän yläpuolelle tai sen sisään.<br />
23<br />
Jatkokappale<br />
Deltakisko 2400mm
Deltaline 800<br />
24
Deltaline 800 on alumiininen avoin lamellikatto, jossa on MITAT (mm) PAINO AVOIN ALUE<br />
ainutlaatuinen 4 mm leveä, kolmionmuotoinen lamelli. h / etenemä KG / m2 %<br />
Lamellit ovat 18 mm:n tai 30 mm:n korkuisia<br />
Deltaline paneelit ovat vakiona 800x800mm kokoisia. 18 / 15 5,20 73<br />
Paneelit asennetaan Delta ripustusjärjestelmällä, joka tekee 18 / 20 4,35 79<br />
paneelien irrottamisesta ja avaamisesta helppoa. 18 / 25 3,85 83<br />
Jokainen paneeli toimii erillisenä tarkastusluukkuna. 18 / 30 3,50 86<br />
30 / 15 8,05 73<br />
30 / 20 6,00 79<br />
Valaistus, lämmitys, ilmanvaihto, ilmastointi, sekä 30 / 25 4,77 83<br />
sprinkler- ja turva järjestelmät voidaan integroida ja asentaa 30 / 30 3,95 86<br />
sisäkattojärjestelmän yläpuolelle tai sen sisään.<br />
25<br />
Asennusjousi<br />
Paneeli 800x800mm<br />
Deltakisko 2400mm
Bi-planar 9<br />
26
Bi-planar 9 on alumiininen avoin lamellikatto jossa on MITAT PAINO AVOIN ALUE<br />
9 mm:n U-lamellit kulkevat yhteen suuntaan. P X L X K1 x H2 (mm) KG / m2 %<br />
Paneelit ovat kooltaan vakiona 1200x600 mm ja koostuvat 300x50x40 - 20 2,30 80<br />
U-muotoisista lamelleista. Integroitu ripustusjärjestelmä 300x60x40 - 20 1,97 83<br />
on tehty samoista U-muotoisista lamelleista. Paneeli 300x75x40 - 20 1,63 85<br />
koostuu A-lamellista (korkeus: 40 mm) ja välilamellista 300x86x40 - 20 1,45 87<br />
(korkeus 20 tai 30 mm)<br />
300x50x40 - 30 2,41 80<br />
300x60x40 - 30 2,07 83<br />
Käytävä paneelit voidaan loveta valmiiksi, jotta paneelit helppo 300x75x40 - 30 1,72 85<br />
asentaa samaan linjaan käytäväratkaisuissa. 300x86x40 - 30 1,55 87<br />
Paneelit toimitetaan aina kasattuina.<br />
Valaistus, lämmitys, ilmanvaihto, ilmastointi, sekä<br />
sprinkler- ja turva järjestelmät voidaan integroida ja asentaa Käytäväpaneelit<br />
sisäkattojärjestelmän yläpuolelle tai sen sisälle. seinästä seinään<br />
27<br />
Pääkannatin H=40mm<br />
Paneelien päätyliitos<br />
.<br />
Paneelin päätylamelli<br />
Paneeli 1200x 600mm<br />
Välilamelli h=20mm tai 30mm<br />
300mm
Euroline 5-9-12-15-24-30<br />
28
Euroline on alumiininen avoin lamellikatto, jossa<br />
5, 9, 12, 15, 24, 30 U-lamelli.<br />
Paneelit ovat vakiona 600x1200 mm ja ne ripustetaan Delta<br />
ripustusjärjestelmällä, joka tekee niiden asentamisesta ja<br />
avaamisesta helppoa.<br />
Euroline sopii käytettäväksi varsinkin tiloissa, joissa tarvitsee<br />
tehdä paljon katon yläpuiolisia huoltotöitä. Jokainen paneeli on<br />
irroitettavissa alaspäin kuten tarkastusluukku.<br />
Valaistus, lämmitys, ilmanvaihto, ilmastointi, sekä sprinkler- ja<br />
turvajärjestelmät voidaan integroida ja asentaa<br />
sisäkattojärjestelmän yläpuolelle tai sen sisään.<br />
29
Säleiköt (ALM)<br />
30
CL erikoistuu korkealaatuisten sisäkattojärjestelmien SOLUN MITAT PAINO AVOIN ALUE PEITTÄVYYSKULMA<br />
suunnitteluun ja valmistukseen. ALM ritiläkatot P X L X K (mm) KG / m2 % Aste<br />
ovat yksinkertaisia T-lista asenteisia kattoja.<br />
ALM on monipuolinen, yksilamellinen ritiläkatto, joka 13x13x13x0.5 2,7 85<br />
tarjoaa lähes rajattoman määrän eri silmäkokoja ja korkeuksia 15x15x15x0.5 2,7 86 45º<br />
Ritilät toimitetaan aina kasattuina eri moduuleissa. 17x17x13x0.5 2,0 86<br />
Vakiomoduulikoot 600x600, 600x1200, 900x900 20x20x15x0.5 2,0 86<br />
Ritilät voidaan valmistaa T-listalta hieman putoaviksi tai<br />
T-listan alapinnan kanssa samaan tasoon. Listajärjestelmä 20x20x20x0.6 3,4 86<br />
voi olla T15, T24 tai Fineline tarpeen mukaan. 25x25x15x0.6 2,0 87<br />
30x30x20x0.6 2,2 88<br />
30x30x26x0.6 2,9 88<br />
31x31x30x0.6 3,4 88<br />
33x33x20x0.6 2,0 89 45º<br />
40x40x20x0.6 1,7 90<br />
40x40x26x0.6 2,2 90<br />
40x40x40x0.6 3,4 90<br />
41x41x30x0.6 2,5 90<br />
50x50x30x0.6 2,0 93 32º<br />
50x50x40x0.6 2,7 93<br />
60x60x30x0.6 1,7 95<br />
60x60x40x0.6 2,2 95<br />
31<br />
50x50x30x0.8 2,7 93<br />
60x60x50x0.8 3,7 95 30º<br />
75x75x50x0.8 3,3 96<br />
100x100x50x0.8 2,2 98<br />
Vakioivärit : Luonnonväri anodisoitu MF / RAL 9006 / MUSTA / VALKOINEN
Projektit<br />
Metroasema, Alicante Banco Ahorros Madrid<br />
Banco Ahorros Madrid<br />
Banco Santander Madrid Banco Santander Madrid<br />
32
33<br />
Toimisto, Murcia Ostoskeskus Tanskassa<br />
Lentokenttä UK<br />
Ostoskeskus Tanskassa Metrovacesa Madrid
Referenssit<br />
34<br />
M 2 Tuote Projekti Maa Paikka<br />
4000 Eurogrid 15T-120/40 mm Valkoinen Ostoskeskus Leiderdorp Alankomaat Leiderdorp<br />
6433 Deltagrid 75/30 Ral 9006 Schiphol Alankomaat Amsterdam<br />
850 Eurogrid 24T-120/40 mm Ral 9006 X-Factor Alankomaat Alkmaar<br />
500 Eurogrid 15T-50/40 mm Ral 9006 Toimistokeskukset Alankomaat<br />
1500 Eurogrid 15T-150/40 mm Valkoinen Brugman keukens Alankomaat Useita paikkoja<br />
2400 Eurogrid 15T-120/40 mm Ral 9006 Ostoskeskus Kronenburg Alankomaat Arnhem<br />
2200 Eurogrid 15T-200/40 mm Valkoinen Ostoskeskus Sterrenburg Alankomaat<br />
750 Eurogrid 9-75/40 mm Ral 9006 Diamantgroup Alankomaat Tilburg<br />
640 Deltagrid 50/30 Valkoinen, as. järjestelmä Lampenier Alankomaat Useita paikkoja<br />
200 Deltagrid 40/30 Valkoinen Kulttuuritalo Alankomaat Doorn<br />
1700 Eurogrid 9-75/50 mm Musta Holland Casino Alankomaat Groningen<br />
2000 ALM 15x15x15 mm Valkoinen Albert Heijn Alankomaat<br />
1600 Deltagrid 75/30 Ral 9006 Police office Alankomaat Amsterdam<br />
7 stuks Skylite round diam.7000 mm Supermarket Alankomaat Hoogvliet<br />
16738 Eurogrid 15T-200/40 mm Valkoinen , Hanos Belgia Antwerpen<br />
14000 Eurogrid 9-75/50 Ral 9006<br />
Eurogrid 9-100/50 Ral 9006<br />
6000 Eurogrid 15T 150/80 Beige<br />
9000 Eurogrid 9-150/40 Valkoinen<br />
3000 Eurogrid 9-75/40 Valkoinen<br />
500 Eurogrid 9-50/50 Musta<br />
2000 Eurogrid 15T-75/40 valkoinen<br />
1500 Eurogrid 15T-100/40 Ral 9006<br />
1000 Eurogrid 5-100/30 Ral 9006<br />
500 Eurogrid 9-75/40 Ral 9006<br />
800 Eurogrid 24T-75/40 Ral 9006<br />
500 Eurogrid 24T-75/40 Ral 9006<br />
800 Eurogrid 9 86/40 Ral 9006<br />
750 Erityiset alumiiniset laatat maalattu<br />
alumiinin värisiksi<br />
8000 Beamgrid 1200x1200mm + infill tiles<br />
+ Clip-in Tiles Valkoinen<br />
300 Erikoislaatat<br />
4000 Beamgrid erit. valkoinen<br />
700 Eurogrid 9-50/50 Musta<br />
2000 Eurogrid 9-75/40 Valkoinen<br />
500 Euroline 9 300x15x30mm Ral 9006<br />
500 Deltaline 4 Pitch = 25mm , H=30mm<br />
Forum Espanja Barcelona<br />
Zara Espanja Useita paikkoja<br />
El Corte Ingles Espanja Useita paikkoja<br />
Sairaala Espanja Madrid<br />
BCSH-pankki Espanja Madrid<br />
Liikekeskus Espanja Madrid<br />
Tiendas Casa Espanja<br />
Toimistot Espanja Murcia<br />
Toimistot Espanja Barcelona<br />
Rautatieasema Espanja Madrid<br />
Metrovacesa Espanja Madrid<br />
Casino Espanja Badajoz<br />
Metroasema Espanja Alicante<br />
Lentokenttä Espanja Tenerife<br />
C.E.C.A Espanja Madrid<br />
Siemens Espanja Madrid<br />
Toimistot Espanja Jerez<br />
Bricor Espanja Madrid<br />
Torre Mutua Madrileña Espanja Madrid<br />
CIDAUT Espanja Valladolid
35<br />
M 2 Tuote Projekti Maa Kaupunki<br />
2156 Deltagrid 50/30 Ral 9006 Toimisto Suomi Helsinki<br />
800 Eurogrid 9-60/50 mm Laivakohde Helsinki Suomi Helsinki<br />
1000 Eurogrid 9-75/40 mm Valkoinen Suomi Helsinki<br />
1400 Eurocell 12-150/40 mm Valkoinen Graniittitalo, terveystalo Suomi Helsinki<br />
1206 Eurogrid 5-50/30 mm Valkoinen Graniittitalo Suomi Helsinki<br />
1630 Eurogrid 15T-150/40 mm Valkoinen Ostoskeskus Suomi Helsinki<br />
1764 Deltaline Pitch 20mm , Ral 9006 Koulu Suomi Helsinki<br />
600 Deltagrid 40/30 Valkoinen Toimisto Suomi Helsinki<br />
860 E15T-150/40 Valkoinen Koskikeskus kauppakesku Suomi Tampere<br />
1000 Biplanar 9-300x30x40 mm Ral 7047 Ellsa toimisto Suomi Helsinki<br />
315 Biplanar 9-300x30x40 mm Ral 9007 Kontulan metroasema Suomi Helsinki<br />
500 Eurogrid 9-75x75/40 Valkoinen Jyväskylän keskussairaala Suomi Jyväskylä<br />
1200 Eurogrid 15T-150/40 mm Valkoinen Haminan Satama Suomi Hamina<br />
1500 ALM ritilä 20x80x20 ral 9006 Audicenter Vantaa Suomi Vantaa<br />
1500 ALM ritilä 25x25x15 Valkoinen Lidl myymälä Suomi Vaasa<br />
11500 Eurogrid 15T-100/40 mm Valkoinen Germany Frankfurt<br />
1280 Eurogrid 15T-78/40 mm Valkoinen Büro Germany Frankfurt<br />
1350 Eurogrid 15T-100/40 mm Valkoinen Supermarket Germany Dortmund<br />
2000 Eurogrid 9-86/30 mm Valkoinen Supermarket Letland Riga<br />
3700 Eurogrid 9-100/30 mm Ral 9006 Liepaja Rimi Letland Riga<br />
1055 Eurogrid 30 600x600x80 mm<br />
Ral 9006 Ostoskeskus Denmark<br />
400 sf Eurogrid 9-75/40 mm Valkoinen Oak Valley Elementary School USA Etelä-Kalifornia<br />
200 sf Eurogrid 9/16" 8"x8"x1,57" Valkoinen Ranch House USA Denver Colorado<br />
1500 sf Eurogrid 9/16" 8"x8"x1,57" Musta BOM CASINO USA Los Angeles<br />
3772 sf Eurogrid 9 75x75x40mm Valkoinen Deutsch 2 School USA Rancho Cucamonga<br />
2000 Deltagrid 50x50x30 mm Ral 9006 Lager Schuler Modul AG Zwitserland Altdorf
