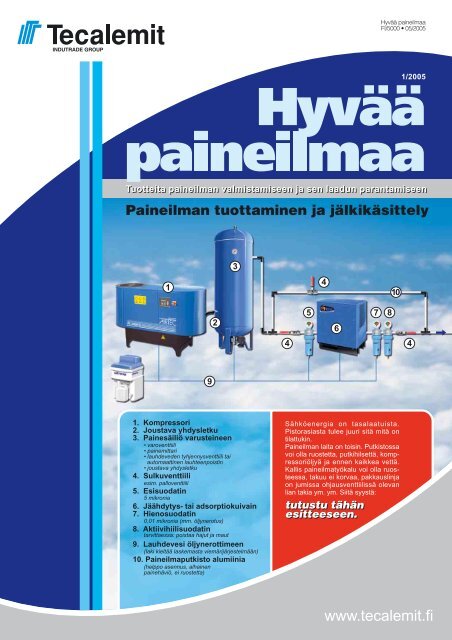

Hyvää <strong>paineilmaa</strong><br />
FI/5000 • 05/2005<br />
1/2005<br />
Tuotteita paineilman valmistamiseen ja sen laadun parantamiseen<br />
Paineilman tuottaminen ja jälkikäsittely<br />
3<br />
1<br />
4<br />
10<br />
2<br />
5<br />
6<br />
7 8<br />
4<br />
4<br />
9<br />
1. Kompressori<br />
2. Joustava yhdysletku<br />
3. Painesäiliö varusteineen<br />
• varoventtiili<br />
• painemittari<br />
• lauhdeveden tyhjennysventtiili tai<br />
automaattinen lauhteenpoistin<br />
• joustava yhdysletku<br />
4. Sulkuventtiili<br />
esim. palloventtiili<br />
5. Esisuodatin<br />
5 mikronia<br />
6. Jäähdytys- tai adsorptiokuivain<br />
7. Hienosuodatin<br />
0,01 mikronia (mm. öljynerotus)<br />
8. Aktiivihiilisuodatin<br />
tarvittaessa: poistaa hajut ja maut<br />
9. Lauhdevesi öljynerottimeen<br />
(laki kieltää laskemasta viemärijärjestelmään)<br />
10. Paineilmaputkisto alumiinia<br />
(helppo asennus, alhainen<br />
painehäviö, ei ruostetta)<br />
Sähköenergia on tasalaatuista.<br />
Pistorasiasta tulee juuri sitä mitä on<br />
tilattukin.<br />
Paineilman laita on toisin. Putkistossa<br />
voi olla ruostetta, putkihilsettä, kompressoriöljyä<br />
ja ennen kaikkea vettä.<br />
Kallis paineilmatyökalu voi olla ruosteessa,<br />
takuu ei korvaa, pakkauslinja<br />
on jumissa ohjausventtiilissä olevan<br />
lian takia ym. ym. Siitä syystä:<br />
tutustu tähän<br />
esitteeseen.<br />
www.tecalemit.fi
SUORAVETOISET RUUVIKOMPRESSORIT<br />
RUUVIKOMPRESSORIT Hyvää Paineilmaa 2005<br />
Malli<br />
AT Junior 2.8 - 200<br />
AT Junior 2.10 - 200<br />
AT Junior 3.8 - 200<br />
AT Junior 3.10 - 200<br />
AT Junior 4.8 - 200<br />
AT Junior 4.10 - 200<br />
Til. nro<br />
RUUVIKOMPRESSORIT<br />
INGERSOLL-RANDIN GHH-RUUVIYKSIKÖLLÄ<br />
SIIRRETTÄVÄT AT JUNIOR<br />
RUUVIKOMPRESSORIT<br />
– vaihtoehto perinteiselle mäntäkompressorille!<br />
Täysin uusi AT Junior-sarja on kehitetty vastaamaan markkinoiden tarpeisiin. Nämä<br />
siirrettävät ruuvikompressorit on varustettu 200 l painesäiliöllä ja niiden käyntiäänitaso<br />
on hiljainen, vain 69 dB(A). Se voidaan asentaa suoraan työskentelytiloihin. AT Juniorruuvikompressori<br />
onkin oiva vaihtoehto perinteiselle mäntäkompressorille.<br />
Kompressorissa on integroitu suoravetoinen ruuviyksikkö. Sen konsepti on uusi ja<br />
äärimmäisen kompakti. Tämä innovatiivinen yhdistetty ruuviyksikkö varmistaa, että<br />
öljyn jäännösmäärä ilmassa pysyy alle 2 mg/m 3 .<br />
AT Juniorissa on elektroninen säätö, ECOSYSTEM, joka säätelee kuormitettua ja<br />
kuormittamatonta toimintaa sekä kompressorin ohjattua pysäyttämistä. Kaikki tieto<br />
koneen tilasta ja toiminnoista sekä hälytykset (korkea lämpötila, pyörimissuunta,<br />
vaiheen puuttuminen) näkyvät näytössä. Sähkömoottorin suojausluokka on IP 55.<br />
Mitat: pituus 1550 mm, leveys 560 mm, korkeus 1210 mm.<br />
09 554 7200<br />
09 554 7205<br />
09 554 7210<br />
09 554 7215<br />
09 554 7220<br />
09 554 7225<br />
Tuotto<br />
l/min<br />
315<br />
265<br />
420<br />
360<br />
550<br />
480<br />
Teho<br />
kW/V<br />
2,2/400<br />
2,2/400<br />
3/400<br />
3/400<br />
4/400<br />
4/400<br />
Paine<br />
bar<br />
8<br />
10<br />
8<br />
10<br />
8<br />
10<br />
KIINTEÄT RUUVIKOMPRESSORIT<br />
kompressori+kuivain+säiliö<br />
Säiliö<br />
l<br />
200<br />
200<br />
200<br />
200<br />
200<br />
200<br />
Kiinteä ruuvikompressori – täydellinen kompakti paineilmakeskus, joka korvaa<br />
perinteiset asennukset ilman lisälaitteita. Saavutat säästöjä ja poistat mahdolliset<br />
virheellisistä asennuksista aiheutuvat riskit. AIRTEC on ammattimaiseen raskaaseen<br />
käyttöön tarkoitettu kompressori. Se on ulkoisesti pelkistetyn tyylikäs ja<br />
mittasuhteiltaan tehokkaasti muotoiltu, jokaisen työpisteen tehonlähde.<br />
Käyntiääneltään hiljainen kompressori voidaan ilman haittoja sijoittaa suoraan<br />
työskentelytilaan.<br />
Paino<br />
kg<br />
165<br />
165<br />
165<br />
165<br />
170<br />
170<br />
Malli<br />
Til.nro<br />
Tuotto<br />
l/min<br />
Teho<br />
kW<br />
Paine<br />
bar<br />
Melutaso<br />
dB(A)<br />
Kompressori<br />
Kompressori+<br />
kuivain<br />
Mitat ja paino<br />
Kompressori+<br />
270 l säiliö<br />
Kompressori+<br />
säiliö+<br />
kuivain<br />
AT 4.8 DF 270 Junior*<br />
AT 4.10 DF 270 Junior*<br />
AT 5.8 DF 270 Junior*<br />
AT 5.10 DF 270 Junior*<br />
AT 5.13 DF 385 Junior**<br />
AT 7.8 DF 270 Junior*<br />
AT 7.10 DF 270 Junior*<br />
AT 7.13 DF 385 Junior**<br />
AT 11.8 DF 270 Junior*<br />
AT 11.10 DF 270 Junior*<br />
AT 11.13 DF 385 Junior**<br />
AT 15.8 DF 270 Junior*<br />
AT 15.10 DF 270 Junior*<br />
AT 15.13 DF 385 Junior**<br />
09 554 7365<br />
09 554 7385<br />
09 554 7410<br />
09 554 7430<br />
09 554 7450<br />
09 554 7480<br />
09 554 7500<br />
09 554 7520<br />
09 554 7550<br />
09 554 7570<br />
09 554 7590<br />
09 554 7620<br />
09 554 7640<br />
09 554 7660<br />
600<br />
510<br />
810<br />
720<br />
600<br />
1130<br />
980<br />
830<br />
1650<br />
1530<br />
1250<br />
2110<br />
1920<br />
1700<br />
4<br />
4<br />
5,5<br />
5,5<br />
5,5<br />
7,5<br />
7,5<br />
7,5<br />
11<br />
11<br />
11<br />
15<br />
15<br />
15<br />
8<br />
10<br />
8<br />
10<br />
13<br />
8<br />
10<br />
13<br />
8<br />
10<br />
13<br />
8<br />
10<br />
13<br />
62<br />
62<br />
63<br />
63<br />
63<br />
64<br />
64<br />
64<br />
64<br />
64<br />
64<br />
65<br />
65<br />
65<br />
P 1405 x<br />
L 550 x<br />
K 900 mm,<br />
4 kW: 215 kg<br />
5 kW: 215 kg<br />
7,5 kW: 220 kg<br />
P 1510 x<br />
L 550 x<br />
K 900 mm,<br />
11 kW: 248 kg<br />
15 kW: 250 kg<br />
P 1405 x<br />
L 550 x<br />
K 1220 mm,<br />
4 kW: 262 kg<br />
5 kW: 262 kg<br />
7,5 kW: 267 kg<br />
P 1510 x<br />
L 550 x<br />
K 1240 mm,<br />
11 kW: 308 kg<br />
15 kW: 310 kg<br />
P 1640 x<br />
L 565 x<br />
K 1420 mm,<br />
4 kW: 295 kg<br />
5 kW: 295 kg<br />
7,5 kW: 300 kg<br />
P 1640 x<br />
L 565 x<br />
K 1420 mm,<br />
11 kW: 328 kg<br />
15 kW: 330 kg<br />
P 1640 x<br />
L 565 x<br />
K 1740 mm,<br />
4 kW: 342 kg<br />
5 kW: 342 kg<br />
7,5 kW: 347 kg<br />
P 1640 x<br />
L 565 x<br />
K 1760 mm,<br />
11 kW: 388 kg<br />
15 kW: 390 kg<br />
*vaakasäiliö 270 l (8 ja 10 bar)<br />
**vaakasäiliö 385 l (13 bar)<br />
Saatavana myös ilman<br />
kuivainta ja säiliötä.<br />
DF-malleissa on jäähdytyskuivain (kastepiste +3°C), lauhteenpoistin<br />
sekä hienosuodatin (suodatustarkkuus 0,01 µ partikkelit, 0,03 mg/m 3 öljy.<br />
Tilausesimerkki • ilman säiliötä: AT 4.8 DF<br />
Tilausesimerkki • ilman kuivainta ja säiliötä: AT 4.8<br />
Ruuvikompressorit<br />
1.5.2005<br />
2
VAKIOVARUSTEET:<br />
• elektroninen EPS-ohjausyksikkö<br />
• sähkömoottori IP 55<br />
• vakiojännite 400 V ± 10 % / 3 / 50<br />
• sähkötaulu IP 55-muuntimella ja automaattisella<br />
tähti/kolmio-käynnistimellä<br />
• tehokas jälkijäähdytin lauhteenpoistimella<br />
• jäähdytysilman esisuodatin<br />
• potentiaalivapaat hälytyskoskettimet<br />
Saatavana myös taajuusmuuttajakäyttöisiä,<br />
suoravetoisia ruuvikompressoreita<br />
11 - 75 kW,<br />
0,4 - 12,1 m 3 /min.<br />
Taajuusmuuttajakäyttöinen<br />
UNIGY-RUUVI-<br />
KOMPRESSORI<br />
Unigy on nerokas, integroitu<br />
kompressoripaketti, joka edustaa<br />
viimeisintä teknologiaa. Siihen on<br />
yhdistetty ainutlaatuinen IntelliDrivekäyttöjärjestelmä,<br />
joka tuottaa<br />
<strong>paineilmaa</strong> edullisimpaan tarjolla<br />
olevaan kokonaishintaan.<br />
RUUVIKOMPRESSORIT<br />
KORKEAN HYÖTYSUHTEEN<br />
RUUVIKOMPRESSORIT<br />
Hihna- ja suoravetoiset<br />
RUUVIKOMPRESSORIT<br />
15 - 37 kW 2,0 - 5,6 m 3 /min<br />
Airtec AT-ruuvikompressorisarjassa on käytetty uusinta teknologiaa. Jäähdytykseen<br />
on erillinen tuuletin. Poly V-moniurahihnavoimansiirto vaatii vain alhaisen kiristyskuormituksen.<br />
Muita etuja ovat ylimitoitetut avainkomponentit, kuten jälkijäähdytin,<br />
öljynjäähdytin, ilman/öljynerotin ja yhdysputket. Sähkömoottorit ovat suojausluokkaa<br />
IP 55. Kaikkia Airtec-ruuvikompressoreita, jotka on varustettu EPS-ohjausyksiköllä,<br />
voidaan valvoa PC:llä kauko-ohjauksella joko kaapelin tai modeemin<br />
kautta. Voimansiirto on toteutettu POLY V-moniurahihnalla.<br />
Malli Til. nro Tuotto Teho Paine Melutaso Paino<br />
l/min kW bar dB(A) kg<br />
AT 15.8 M 09 554 5180 2500 15 8 70 260<br />
AT 15.10 M 09 554 5190 2200 15 10 70 250<br />
AT 18.8 M 09 554 4810 2920 18 8 72 270<br />
AT 18.10 M 09 554 4820 2550 18 10 72 270<br />
AT 18.13 M 09 554 4830 2000 18 13 72 270<br />
AT 22.8 M 09 554 4850 3300 22 8 72 280<br />
AT 22.10 M 09 554 4855 3000 22 10 72 280<br />
AT 22.13 M 09 554 4860 2600 22 13 72 280<br />
AT 22.8 G 09 554 4870 3700 22 8 72 490<br />
AT 22.10 G 09 554 4880 3200 22 10 72 490<br />
AT 30.8 G 09 554 4900 4800 30 8 74 600<br />
AT 30.10 G 09 554 4905 4300 30 10 74 600<br />
AT 30.13 G 09 554 4910 3600 30 13 74 600<br />
AT 37.8 G 09 554 5215 5600 37 8 74 650<br />
AT 37.10 G 09 554 5220 5000 37 10 74 650<br />
AT 37.13 G 09 554 5225 4500 37 13 74 650<br />
RUUVIKOMPRESSORIT Hyvää Paineilmaa 2005<br />
• Äänitaso on 68 dB(A), joten laite voidaan sijoittaa työtilaan.<br />
• Integroitu, suoravetoinen ruuviyksikkö on varustettu<br />
kaksoiskartiorullalaakereilla<br />
• integroitu IntelliDrive IP 65 -moottori ja taajuusmuuttaja.<br />
• portaaton kapasiteetin säätö: kuluttaa energiaa vain<br />
tarvittavan paineilman suhteessa.<br />
• kompressori pystyy käynnistymään jopa 20 kertaa<br />
tunnissa<br />
• valinnainen automaattinen käynnistys- ja pysäytystoiminto<br />
• kun <strong>paineilmaa</strong> ei tarvita, kone pysähtyy välittömästi<br />
eikä tuhlaa tarpeettomasti energiaa osakuormalla.<br />
• tehon ja paineen uudelleen päivitys avaimella<br />
(voit kasvattaa koneesi tehoa tarvittaessa)<br />
• digitaalinen ohjausyksikkö ilmoittaa, kun on tullut<br />
huollon tai korjauksen aika.<br />
• laitteisto on helposti huollettava, ei hihnoja eikä<br />
letkuliitoksia<br />
• öljynvaihtoväli on 9000 h tai kaksi vuotta.<br />
• koko paketilla 2 vuoden ja osilla 5 vuoden takuu.<br />
Teho<br />
kasvaa tarpeesi<br />
mukaan!<br />
Malli Til. nro Tuotto Teho Paine Mitat Paino<br />
l/min kW bar mm kg<br />
UNI-5-8-H 09 555 4000 480-880 5,5 8 1235x710x745 250<br />
UNI-5-10-H 09 555 4005 760 5,5 10 1235x710x745 250<br />
UNI-7-8-H 09 555 4010 480-1190 7,5 8 1235x710x745 250<br />
UNI-7-10-H 09 555 4015 760-990 7,5 8 1235x710x745 250<br />
UNI-11-8-H 09 555 4020 480-1700 11 8 1235x710x745 250<br />
UNI-11-10-H 09 554 4025 760-1500 11 10 1235x710x745 250<br />
UNI-11-14-H 09 554 4028 850 - 1130 11 14 1235x710x745 250<br />
3<br />
Ruuvikompressorit<br />
1.5.2005
MÄNTÄKOMPRESSORIT<br />
MÄNTÄKOMPRESSORIT Hyvää Paineilmaa 2005<br />
JÄREÄT<br />
MÄNTÄKOMPRESSORIT<br />
kiinteään asennukseen<br />
Airtec AT mäntäkompressorit 4 - 11 kW 528 -<br />
1280 l/min on suunniteltu ja valmistettu vaativaan<br />
raskaaseen käyttöön. Kompressorit ovat<br />
matalakierroksisia, mikä olennaisesti vähentää<br />
huollontarvetta ja pidentää käyttöikää.<br />
OMINAISUUDET:<br />
• mäntäkompressorilohko valurautaisin sylinterein<br />
• kaksivaiheinen puristus, tehokas välijäähdytys<br />
• kevennetty käynnistys: imuventtiilit pidetään auki<br />
kunnes suurin pyörimisnopeus on saavutettu<br />
• moottori pöly- ja kosteussuojattu, suojausluokka IP 54<br />
Malli Tilaus- tuotto Moottori rpm Paine Säiliö Paino<br />
numero l/min.* kW/V bar litraa kg<br />
AT 700/270 G 09 567 4600 528 4/400 1450 11 270 150<br />
AT 1000/270 G 09 567 4610 670 5,5/400 1150 11 270 190<br />
AT 1200/270 G 09 567 4620 945 7,5/400 1150 11 270 240<br />
AT 1600/270 G 09 567 4630 1280 11/400 1110 11 270 270<br />
AT 700/200 G 09 567 4500 528 4/400 1450 15 200 135<br />
AT 1000/200 G 09 567 4510 670 5,5/400 1150 15 200 153<br />
AT 1200/200 G 09 567 4520 945 7,5/400 1150 15 200 220<br />
AT 1600/200 G 09 567 4530 1280 11/400 1110 15 200 250<br />
ÄÄNIERISTETYT<br />
MÄNTÄKOMPRESSORIT<br />
* vapaa tuotettu ilmamäärä 6 bar paineella<br />
VAKIOVARUSTUS:<br />
• äänieristyskotelo<br />
• erillinen tuuletin<br />
• imuilmansuodatin<br />
• käynnistys- ja pysäytysautomatiikka<br />
• kaksivaiheinen kompressorilohko<br />
alumiinisylintereillä<br />
• pöly- ja kosteussuojattu<br />
IP54 TEFV sähkömoottori<br />
• moottorin suojakytkin (1,5…7,5 kW)<br />
• lisävarusteena tähtikolmiokytkin<br />
(4…7,5 kW)<br />
• vakiojännite 230-1-50 tai 400-3-50<br />
• äänitaso 60 - 72 dB(A)<br />
kompres- Sähkö- Paine Pyörimis- Mitat<br />
sori- moottori bar Säiliö Tuotto nopeus P x L x K Paino<br />
Malli Til.nro lohko kW/V (g) l l/min rpm cm kg<br />
ES200M 09 555 6060 E3 1,5 / 230 9 24 175 1260 74x51x88 85<br />
ES300M 09 555 6070 E3 2,2 / 230 9 24 175 1200 74x51x88 87<br />
ES300T 09 555 6075 E3 2,2 / 400 9 24 260 1220 74x51x88 87<br />
ES400T 09 555 6090 E4 3 / 400 9 24 370 1340 74x51x88 90<br />
ES550T 09 555 6100 E5 4 / 400 12 - 480 1190 95x65x74 122<br />
ES750T 09 555 6105 E6 5,5 / 400 12 - 630 1400 95x65x74 131<br />
ES1000TSD* 09 555 6130 E10 7,5 / 400 12 - 860 1150 110x75x81 175<br />
* SD = tähti/kolmiokytkin<br />
Mäntäkompressorit<br />
1.5.2005<br />
4
MTA DE 0,28 - 37 m 3 /min<br />
Kompressorilta tuleva paineilma<br />
sisältää epäpuhtauksia, mm. vettä,<br />
öljyä ja likapartikkeleita. Nämä<br />
aiheuttavat tuotantokatkoja ja<br />
turhia kustannuksia.<br />
Jäähdytyskuivaimella poistetaan<br />
kosteuden aiheuttamat ongelmat.<br />
JÄÄHDYTYSKUIVAIMET<br />
Jäähdytyskuivaimella erotetaan ja poistetaan lauhdevesi<br />
paineilmasta. Kuivain laskee ilman lämpötilan +3°C:hen,<br />
jolloin höyryn muodossa oleva vesi tiivistyy nesteeksi ja<br />
se voidaan erottaa paineilmasta. Vesi poistuu automaattisesti<br />
lauhdevedenpoistimen kautta.<br />
Esim. kompressori, jonka kapasiteetti on noin 6 m 3 /min.<br />
tuottaa 20°C lämpötilassa ja suhteellisen kosteuden ollessa<br />
70 % jopa 40 litraa vettä vuorokaudessa.<br />
MTA jäähdytyskuivain poistaa kosteuden estäen sen pääsyn paineilmaverkostoon.<br />
Kylmäaine R 134 a. Kastepiste + 3°C. Maksimipaine 16 bar.<br />
Virtaus<br />
Leveys x<br />
m 3 /min Tehontarve syvyys x Paino<br />
Malli Til.nro (7 bar) kW Jännite Liitäntä korkeus mm kg<br />
MTA 003 DE 09 548 8082 0,28 0,15 230 R 1/2” 530 x 300 x 510 35<br />
MTA 004 DE 09 548 8084 0,40 0,17 230 R 1/2” 530 x 300 x 510 36<br />
MTA 006 DE 09 548 8081 0,59 0,21 230 R 1/2” 530 x 300 x 510 35<br />
MTA 009 DE 09 548 8080 0,90 0,18 230 R 1/2” 530 x 300 x 510 39<br />
MTA 012 DE 09 548 8090 1,22 0,29 230 R 1/2” 530 x 300 x 510 41<br />
MTA 018 DE 09 548 8110 1,80 0,39 230 R 3/4” 650 x 370 x 750 65<br />
MTA 025 DE 09 548 8251 2,47 0,53 230 R 3/4” 650 x 370 x 750 67<br />
MTA 032 DE 09 548 8255 3,17 0,55 230 R 1” 650 x 370 x 750 80<br />
MTA 038 DE 09 548 8252 3,80 0,74 230 R 1” 650 x 370 x 750 80<br />
MTA 049 DE 09 548 8250 4,92 0,82 230 R 1” 780 x 370 x 850 103<br />
MTA 062 DE 09 548 8248 6,17 0,84 230 R 1 1/2” 780 x 735 x 940 167<br />
MTA 080 DE 09 548 8256 8,00 1,10 230 R 1 1/2” 780 x 735 x 940 189<br />
HUOM: Toimitamme myös kalvokuivaimia +5...-50°C.<br />
Jäähdytyskuivaimia saatavana 540 m 3 /min saakka.<br />
ADSORPTIOKUIVAIMET<br />
KUIVAIMET Hyvää Paineilmaa 2005<br />
ULTRAPAC 2000 0,08 - 1,67 m 3 /min<br />
ULTRAPAC 2000 Superplus 0,08 - 1,67 m 3 /min<br />
Paineilmaelvytteinen adsorptiokuivain suojakotelolla,<br />
esi- ja jälkisuodattimella sekä lauhteenpoistimella<br />
• painekastepiste -40°C 100 % kuormituksella, -70°C 70 % kuormituksella nimellisarvosta<br />
(maksimi sisääntulolämpötila tällöin 35°C).<br />
• elvytysilman kulutus keskimäärin 15 % sisääntulevasta<br />
• SuperPlus 2000 on mikroprosessoriohjattu<br />
Malli<br />
Til.nro<br />
Virtaus<br />
sisään<br />
m 3 /h<br />
(1 bar, 20°C)*<br />
Elvytysilman<br />
kulutus<br />
(keskimäärin)<br />
m 3 /h<br />
(1 bar, 20°C)<br />
Virtaus<br />
ulos<br />
(min.)<br />
m 3 /h<br />
(1 bar, 20°C)<br />
Alkupainehäviö<br />
mbar<br />
Esisuodatin<br />
MF<br />
Jälkisuodatin<br />
PE<br />
Kuivauspatruunat<br />
kpl<br />
0005<br />
0010<br />
0015<br />
0025<br />
0035<br />
0050<br />
0065<br />
0080<br />
0100<br />
09 549 0070<br />
09 549 0073<br />
09 549 0075<br />
09 549 0083<br />
09 549 0084<br />
09 549 0085<br />
09 549 0090<br />
09 549 0095<br />
09 549 0097<br />
5<br />
10<br />
15<br />
25<br />
35<br />
50<br />
65<br />
80<br />
100<br />
0,75<br />
1,5<br />
2,25<br />
3,75<br />
5,25<br />
7,5<br />
9,8<br />
12<br />
15<br />
4,1<br />
8,1<br />
12,2<br />
20,3<br />
28,4<br />
40,6<br />
52,8<br />
65,0<br />
81,3<br />
65<br />
95<br />
115<br />
175<br />
75<br />
100<br />
125<br />
170<br />
200<br />
02/05<br />
03/05<br />
04/10<br />
06/10<br />
04/20<br />
05/20<br />
05/25<br />
07/25<br />
07/25<br />
02/05<br />
03/05<br />
04/10<br />
06/10<br />
04/20<br />
05/20<br />
05/25<br />
07/25<br />
07/25<br />
2<br />
4<br />
6<br />
10<br />
4<br />
6<br />
8<br />
10<br />
12<br />
*virtauslukemat viittaavat vapaaseen tuotettuun ilmamäärään (kompressorin imuilma 20°C ja paine 1 bar abs.).<br />
Käyttöpaine 7 bar (g) ja sisääntulolämpötila kuivaimeen 35°C.<br />
Tilausesimerkki •<br />
ULTRAPAC 2000 0025 Superplus<br />
Saatavana myös suurempia adsorptiokuivaimia<br />
sekä kylmä- että lämpöelvytteisinä.<br />
5<br />
Kuivaimet<br />
1.5.2005
PAINEILMAN KÄSITTELY<br />
SÄILIÖT, LAUHTEENPOISTIMET, ÖLJYNEROTTIMET, HIENOSUODATTIMET Hyvää Paineilmaa 2005<br />
LAUHDEVEDEN<br />
ÖLJYN-<br />
EROTTIMET<br />
Öljyvoidellusta kompressorista<br />
kondensoituu<br />
paineilmajärjestelmään<br />
runsaasti öljypitoista<br />
lauhdevettä. Tämän<br />
lauhdeveden johtaminen<br />
viemärijärjestelmään on<br />
kielletty. Ulrtasep Plusöljynerottimella<br />
käsitelty<br />
vesi voidaan johtaa<br />
suoraan viemäriin.<br />
PAINEILM<strong>AS</strong>ÄILIÖT<br />
Paineilmasäiliö kuuluu olennaisena osana paineilmajärjestelmään.<br />
Se toimii mm. kulutushuippujen<br />
tasaajana ja mahdollistaa kompressorin<br />
joustavan käynnin. Maalatussa, erillisessä pystymallisessa<br />
270 l / 11 bar paineilmasäiliössä<br />
ovat vakiovarusteina painemittari, varo- ja sulkuventtiili,<br />
manuaalinen lauhteenpoistin sekä<br />
joustava yhdysletku ( 1 m, R 1”).<br />
Korkeus 1660, syvyys/leveys 490 mm.<br />
LIITÄNNÄT:<br />
• sisääntulo 1”<br />
• ulostulo 1”<br />
• varoventtiili 1/2”<br />
• lauhteenpoisto 1/2”<br />
• painemittari 3/8”<br />
Säiliö<br />
270 l/11 bar<br />
vakiovarustein<br />
09 567 1250<br />
Säiliö<br />
270 l/11 bar<br />
automaattisella<br />
lauhteenpoistolla<br />
09 567 1252<br />
ÖLJYNEROTTIMEN<br />
VALINTATAULUKKO<br />
UFS-SP<br />
Til.nro<br />
ULTR<strong>AS</strong>EP<br />
PLUS<br />
Kompressorin<br />
nimellisteho<br />
m 3 /min kW<br />
5 09 549 0040 2,0 11<br />
10 N 09 549 0050 4,2 22<br />
15 N 09 549 0004 7,5 45<br />
30 N 09 549 0005 15,0 90<br />
60 N 09 549 0013 30,0 200<br />
120 N 09 549 0052 60,0 315<br />
240 N 09 549 0055 120,0 710<br />
ESIMERKKI:<br />
Ruuvikompressori, mineraaliöljy,<br />
tuotto 25 m 3 /min:<br />
valitse UFS-SP60<br />
Kun paineilma tuotetaan öljyvoidellulla<br />
kompressorilla, kondenssivesi sisältää väistämättä<br />
öljyä n. 500-5000 mg/litra.<br />
Viranomaisten ohjeiden mukaan viemäriverkostoon<br />
johdettavan veden öljypitoisuus<br />
ei saa ylittää arvoa 20 mg/l.<br />
Nämä CE-hyväksytyt<br />
säiliömallit jäävät<br />
voimaluvun 3 alle.<br />
Tällöin ei tarvita rekisteröintiä<br />
eikä uusintatarkastusta.<br />
Voimaluku saadaan<br />
laskemalla<br />
paine p (bar) x<br />
tilavuus V (m 3 ).<br />
Toimitamme<br />
painesäiliöitä<br />
eri paineluokkiin<br />
ja eri<br />
materiaaleista.<br />
Automaattiset LAUHTEENPOISTIMET<br />
Kun <strong>paineilmaa</strong> puristetaan ja jäähdytetään, syntyy kondenssivettä,<br />
joka poistetaan lauhteenpoistimilla. Näin varmistetaan, ettei vettä<br />
pääse kertymään paineilmajärjestelmään.<br />
MTA/SCE<br />
• 230 V/50 Hz 09 567 3002<br />
• kello-ohjattu<br />
(aukiolo säädettävissä 1 - 20 s.,<br />
avautumisväli sääd. 1 - 40 min)<br />
• liitännät 1/4”, 1/2”<br />
• max. käyttöpaine 16 bar<br />
• kotelointiluokka IP 65<br />
• mitat 97x115x103 mm<br />
UFM-T05<br />
• 230 V/50 Hz 09 549 0024<br />
• ei tuhlaa <strong>paineilmaa</strong>!<br />
• käyttölämpötila-alue +1°- +60°C<br />
• liitännät 1/2”, 13 mm<br />
• max. käyttöpaine 16 bar<br />
• kotelointiluokka IP 65<br />
• mitat 92x90x130 mm<br />
• väljä kanavisto takaa huippuluokan<br />
toimintavarmuuden<br />
PAINEILMAN HIENOSUODATTIMET<br />
ULTRAFILTER paineilman hienosuodattimet öljyn,<br />
veden ja epäpuhtauksien erotukseen sekä täysin<br />
öljyttömän ja hajuttoman paineilman tuottamiseksi.<br />
Alumiinikotelot (AG), joissa on sisäkierreliitäntä ja sininen polyesterihartsipinnoitus.<br />
Suunniteltu ja testattu 120°C käyttölämpötilaan.<br />
Maksimi käyttöpaine PN 16. ULTRAFILTERsuodattimia<br />
on laaja valikoima nesteille ja kaasuille,<br />
myös haponkestävillä koteloilla. Saatavana myös<br />
steriilisuotimia. ULTRAFILTER myöntää viiden<br />
vuoden takuun suodatinkoteloille ja<br />
12 KK TUKKEUTUMATTOMUUSTAKUUN<br />
suodatinpanoksille normaaliolosuhteissa<br />
ilman käyttöaikarajoitusta.<br />
Suodatinpanoksia on saatavana<br />
myös muiden valmistajien<br />
suodatinkoteloihin.<br />
Suodatin<br />
PE, FF, MF,<br />
SMF ja AK<br />
0002<br />
0004<br />
0006<br />
0009<br />
0012<br />
0018<br />
0027<br />
0036<br />
0048<br />
0072<br />
0108<br />
0144<br />
0192<br />
0288<br />
Malli<br />
PE = esisuodatin<br />
FF = hienosuodatin<br />
MF = mikrosuodatin<br />
SMF = submikrosuodatin<br />
AK = aktiivihiilisuodatin<br />
Virtaus<br />
7 bar käyttöpaineella<br />
m 3 /min<br />
0,33<br />
0,66<br />
1<br />
1,5<br />
2<br />
3<br />
4,5<br />
6<br />
8<br />
12<br />
18<br />
24<br />
32<br />
48<br />
Liitäntä<br />
R 1/4”<br />
R 3/8”<br />
R 3/8”<br />
R 1/2”<br />
R 1/2”<br />
R 3/4”<br />
R 1”<br />
R 1 1/4”<br />
R 1 1/2”<br />
R 2”<br />
R 2”<br />
R 2 1/2”<br />
R 3”<br />
R 3”<br />
Paine-ero*<br />
0,03 bar<br />
0,05 bar<br />
0,08 bar<br />
0,12 bar<br />
0,08 bar<br />
* 7 bar paineella<br />
Sähkötoiminen<br />
Sähkötoiminen<br />
Korkeus<br />
mm<br />
285<br />
285<br />
335<br />
335<br />
360<br />
360<br />
430<br />
430<br />
585<br />
585<br />
795<br />
935<br />
1185<br />
1195<br />
Öljypitoisuus<br />
–<br />
0,1 mg/m<br />
0,03 mg/m<br />
< 0,01 mg/m<br />
< 0,003 mg/m<br />
Leveys<br />
mm<br />
70<br />
70<br />
80<br />
80<br />
95<br />
95<br />
110<br />
110<br />
150<br />
150<br />
160<br />
180<br />
180<br />
210<br />
Suodatinpanos<br />
(1 kpl/kotelo)<br />
02/05<br />
03/05<br />
03/10<br />
04/10<br />
04/20<br />
05/20<br />
05/25<br />
07/25<br />
07/30<br />
10/30<br />
15/30<br />
20/30<br />
30/30<br />
30/50<br />
Suodatusteho<br />
100 % / 5 µm<br />
99,999 % / 0,01 µm<br />
99,99998 % / 0,01 µm<br />
99,99999 % / 0,01 µm<br />
–<br />
Säiliöt, lauhteenpoistimet,<br />
erottimet, suodattimet 1.5.2005<br />
6
PAINEILMAN LAATULUOKITUS (ISO 8573-1)<br />
Taulukossa<br />
vasemmalla<br />
ovat<br />
laatuluokkasuositukset<br />
muutamiin<br />
tyypillisiin<br />
käyttötarkoituksiin.<br />
KÄYTTÖKOHDE TYYPILLISET LAATULUOKAT Paineilman<br />
laatuluokkasuositukset<br />
Kiint.<br />
koskevat<br />
yleiskäyttöön<br />
tulevaa<br />
<strong>paineilmaa</strong>.<br />
Elintarvikkeet, virvoitusjuomat<br />
Filmien kehitys<br />
Fluidistorit, toimilaitteet<br />
Fluidistorit, anturit<br />
Hiekkapuhallus<br />
Hitsauskoneet<br />
Ilmalaakerit<br />
Ilmamoottorit, pienet<br />
Ilmamoottorit, raskaat<br />
Ilmaturbiinit<br />
Instrumentti-ilma (prosessi)<br />
Kaivoskoneet<br />
Kallioporakoneet<br />
Konepajailma, yleiskäyttö<br />
Käsityökalut, ilmakäyttöiset<br />
Mittausilma<br />
Paineilmasylinterit<br />
Pakkaus- ja tekstiilikoneet<br />
Pneumaattinen siirto, pulverit<br />
Pneumaattinen siirto, rakeet<br />
Rakennusteollisuus<br />
Ruiskumaalaus<br />
Sekoitusilma<br />
Tarkkuuspainesäätimet<br />
Työkalut, koneistuksessa<br />
Valimon koneet<br />
1<br />
1<br />
4<br />
2<br />
-<br />
4<br />
2<br />
3<br />
4<br />
1-2<br />
2<br />
4<br />
4<br />
4<br />
4<br />
2<br />
2-3<br />
4<br />
2<br />
3<br />
4<br />
3<br />
3<br />
2-3<br />
4<br />
4<br />
Vesi<br />
2-4<br />
1<br />
4<br />
1-2<br />
2-4<br />
4<br />
2<br />
1-3<br />
1-6<br />
2<br />
2-4<br />
2-4<br />
2-5<br />
6<br />
4-5<br />
3<br />
2-4<br />
2-4<br />
3<br />
4<br />
5<br />
2-4<br />
5<br />
2-4<br />
2-4<br />
6<br />
Esisuodatinvedenerotin<br />
Adsorptiokuivain<br />
Öljynerotussuodatin<br />
Öljy<br />
1<br />
1<br />
1-3<br />
2<br />
3<br />
5<br />
1-3<br />
3<br />
5<br />
3<br />
1-3<br />
5<br />
5<br />
5<br />
4-5<br />
3<br />
2-4<br />
3<br />
2<br />
3<br />
5<br />
1-3<br />
3<br />
2-3<br />
5<br />
5<br />
Laatuluokat<br />
ovat<br />
taulukossa<br />
oikealla.<br />
Veden<br />
osalta on<br />
määritelty<br />
kastepiste.<br />
KIINTEÄT EPÄPUHTAUDET<br />
Maksimipartikkelikoko ja pitoisuus<br />
Luokka<br />
1<br />
2<br />
3<br />
4<br />
Hienosuodatin =<br />
öljynerotussuodatin<br />
Partikkelikoko µm<br />
0,1<br />
1<br />
5<br />
15<br />
VESI<br />
Paineenalainen kastepiste ja vesipitoisuus<br />
Luokka<br />
1<br />
2<br />
3<br />
4<br />
5<br />
6<br />
Paineenalainen kastepiste<br />
– 70°C<br />
– 40°C<br />
– 20°C<br />
+ 3°C<br />
+ 7°C<br />
+ 10°C<br />
KOKONAISÖLJYMÄÄRÄ<br />
Maksimiöljypitoisuus<br />
Luokka<br />
1<br />
2<br />
3<br />
4<br />
5<br />
mg/m 3<br />
0,01<br />
0,1<br />
1,0<br />
5<br />
25<br />
Esisuodatinvedenerotin<br />
Öljynerotussuodatin<br />
Jäähdytyskuivain<br />
Öljynerotussuodatin<br />
Pitoisuus mg/m 3<br />
0,1<br />
1<br />
5<br />
8<br />
Vesipitoisuus g/m 3<br />
(pisarat, aerosolit ja höyryt)<br />
LAITTEIDEN VALINTA ISO 8573-1 LAATULUOKKIEN<br />
MÄÄRITTÄMIIN PUHTAUS<strong>AS</strong>TEISIIN PÄÄSEMISEKSI<br />
0,003<br />
0,12<br />
0,88<br />
6<br />
7,8<br />
9,4<br />
Aktiivihiilisuodatin<br />
F<br />
E<br />
D<br />
C<br />
B<br />
Hyvää Paineilmaa 2005<br />
VIRTAUSKAAVIO JA PAINEILMAN LAATULUOKAT<br />
A<br />
A<br />
Käsittelemätön<br />
ilma<br />
B<br />
Esisuodatettu<br />
ilma<br />
C<br />
Suodatettu<br />
öljytön<br />
ilma<br />
D<br />
Suodatettu<br />
kuiva öljytön<br />
ilma<br />
E<br />
Hengitysilma<br />
Kuiva öljytön ilma<br />
aktiivihiilellä<br />
suodatettuna<br />
F<br />
Instrumenttiilma<br />
Kiinteät<br />
epäpuhtaudet<br />
Kastepiste<br />
Öljypitoisuus<br />
4<br />
-<br />
4<br />
3<br />
-<br />
4<br />
1<br />
-<br />
1<br />
1<br />
4<br />
1<br />
1<br />
4<br />
1<br />
1<br />
1-3<br />
1<br />
7<br />
Virtauskaavio ja paineilman<br />
laatuluokat 1.5.2005
PAINEILMAN- JA SÄHKÖNJAKELUYKSIKÖT<br />
HUOLTOLAITTEET, JAKELUYKSIKÖT Hyvää Paineilmaa 2005<br />
Malli<br />
Til.no<br />
Paineilman<br />
huoltolaiteyhdistelmät<br />
W2004 – B<br />
Til.no. 09 535 9090<br />
W2004 – BPL<br />
Til.no. 09 535 9110<br />
Paineilmanja<br />
sähkönjakeluyksiköt<br />
W360 – EB<br />
Til.no. 09 535 9179<br />
W360 – EBPL<br />
Til.no. 09 535 9252<br />
HUOLTOLAITTEET<br />
Liitoskierre<br />
R<br />
SUODATIN-VEDENEROTTIMET, 5 µm<br />
F08-C2-SK00<br />
F08-C2-SL00<br />
F18-C4-SK00<br />
F18-C4-SG00<br />
F18-C4-SL00<br />
F28-C6-SK00<br />
09 535 0027<br />
09 535 0028<br />
09 535 0070<br />
09 535 0068<br />
09 535 0075<br />
09 535 0120<br />
Virtaus<br />
l/min<br />
Ominaisuudet<br />
VALMIIKSI K<strong>AS</strong>ATUT JA KOEPONNISTETUT PAINEILMAN JA<br />
SÄHKÖN JAKELU- JA HUOLTOLAITEYHDISTELMÄT<br />
1/4”<br />
1/4”<br />
1/2”<br />
1/2”<br />
1/2”<br />
3/4”<br />
ÖLJYNEROTUSSUODATTIMET, 0,01 µm<br />
M08-C2-CK00<br />
M18-C4-CK00<br />
M18-C4-CG00<br />
M28-C6-CK00<br />
09 535 0316<br />
09 535 0700<br />
09 535 0710<br />
09 535 1100<br />
PAINEENSÄÄTIMET, 0 - 8,6 bar<br />
R08-C2-F0G0<br />
R08-C2-F000<br />
R18-C4-F000<br />
R28-C6-F000<br />
RRP-96-669 0-10 bar<br />
VOITELULAITTEET<br />
L08-C2-KK00<br />
L08-C2-KL00<br />
L18-C4-LK00<br />
L18-C4-LL00<br />
L28-C6-LK00<br />
09 535 1950<br />
09 535 1960<br />
09 535 2150<br />
09 535 2600<br />
09 539 2020<br />
09 535 3815<br />
09 535 3817<br />
09 535 4030<br />
09 535 4040<br />
09 535 4200<br />
1/4”<br />
1/2”<br />
1/2”<br />
3/4”<br />
1/4”<br />
1/4”<br />
1/2”<br />
3/4”<br />
1/4”<br />
1/4”<br />
1/2”<br />
1/2”<br />
3/4”<br />
SUODIN/SÄÄTIMET, 5 µm, 0-8,6 bar<br />
B08-C2-FK00<br />
B08-C2-FKG0<br />
B18-C4-FK00<br />
B18-C4-FG00<br />
B28-C6-FK00<br />
RRP-96-669 0-10 bar<br />
09 535 4545<br />
09 535 4550<br />
09 535 4600<br />
09 535 4610<br />
09 535 4800<br />
09 539 2020<br />
1/4”<br />
1/4”<br />
1/2”<br />
1/2”<br />
3/4”<br />
1410<br />
1410<br />
4104<br />
4104<br />
4104<br />
4674<br />
312<br />
1356<br />
1356<br />
2778<br />
1134<br />
1134<br />
2748<br />
4986<br />
1626<br />
1626<br />
2718<br />
2718<br />
5658<br />
1188<br />
1188<br />
3426<br />
3426<br />
4956<br />
SUODATIN+SÄÄDIN+VOITELULAITE, 5 µm, 0 - 8,6 bar<br />
YLEISIMPIÄ HUOLTOLAITE-<br />
YKSIKÖITÄ:<br />
10 bar, muovikuppi, käsityhjennys<br />
17 bar, metallikuppi, käsityhjennys<br />
10 bar, muovikuppi, käsityhjennys<br />
10 bar, muovikuppi, autom. tyhjennys<br />
17 bar, metallikuppi, käsityhjennys<br />
10 bar, muovikuppi, käsityhjennys<br />
10 bar, muovikuppi, käsityhjennys<br />
10 bar, muovikuppi, käsityhjennys<br />
10 bar, muovikuppi, autom. tyhjennys<br />
10 bar, muovikuppi, käsityhjennys<br />
21 bar, moduulipainemittarilla<br />
21 bar, ilman painemittaria<br />
21 bar, ilman painemittaria<br />
21 bar, ilman painemittaria<br />
painemittari 18- ja 28-sarjoihin<br />
10 bar, muovikuppi, käsityhjennys<br />
17 bar, metallikuppi, käsityhjennys<br />
10 bar, muovikuppi, käsityhjennys<br />
17 bar, metallikuppi, käsityhjennys<br />
10 bar, metallikuppi, käsityhjennys<br />
10 bar, muovik., käsityhj., ilman painemittaria<br />
10 bar, muovik., käsityhj., moduulipainemittarilla<br />
10 bar, muovik., käsityhj., ilman painemittaria<br />
10 bar, muovik., autom. tyhj., ilman painemittaria<br />
10 bar, muovik., käsityhj., ilman painemittaria<br />
painemittari 18- ja 28-sarjoihin<br />
C18-C4-FK00 09 535 4500 1/2” 2886 10 bar, muovik., käsityhj., ilman painemittaria<br />
D08-C2-FKG0<br />
D18-C3-FK00<br />
D18-C4-FKG0<br />
• asennus joko seinälle tai kattoriipukkeiden varaan työpisteeseen<br />
SUODIN/SÄÄDIN+VOITELULAITE, 5 µm, 0 - 8,6 bar<br />
09 535 5200<br />
09 535 5340<br />
09 535 5400<br />
FI-sähköhyväksytty<br />
B = suodin/säädin<br />
E = maadoitettu 1-vaihepistorasia<br />
(4 kpl)<br />
L = voitelulaite<br />
P = väliulosotto<br />
1/4”<br />
3/8”<br />
1/2”<br />
1248<br />
2976<br />
2718<br />
10 bar, muovik., käsityhj., moduulipainemittarilla<br />
10 bar, muovik., käsityhj., ilman painemittaria<br />
10 bar, muovik., käsityhj., painemittarilla<br />
•myös hienosuodatusyksiköitä maalaus- ja/tai hengitysilman tuottamiseen<br />
Pikaliitinmalli<br />
ilmoitettava<br />
tilattaessa!<br />
TUPL<strong>AS</strong>UODATIN-<br />
YKSIKKÖ<br />
• esim. prosessiteollisuuteen.<br />
• suodatinpatruunan vaihto<br />
tapahtuu helposti “vauhdissa”.<br />
• kokoluokat:<br />
1/2” 09 531 9900<br />
3/4” 09 545 9950<br />
• suodatusaste 5 µm<br />
• erinomaiset virtausarvot<br />
• metallikupit<br />
• haponkestävät kiinnityspultit<br />
Huoltolaitteet,<br />
jakeluyksiköt 1.5.2005<br />
8
•nopea ja<br />
helppo<br />
asentaa ja<br />
muunnella<br />
EL-PAINEILMAPUTKI<br />
SIMPLAIR EL<br />
putkiston virtausarvot/<br />
kompressorin moottoriteho<br />
Työpaine<br />
bar<br />
•keveys<br />
helpottaa<br />
asennusta ja<br />
kannakointia<br />
Putkisto<br />
Ø 22 mm (1”)<br />
Putkisto<br />
Ø 28 mm (1 1 /4”)<br />
7 2 m 3 /min (15 kW) 3,6 m 3 /min (22 kW)<br />
8,5 2,2 m 3 /min (15 kW) 4,2 m 3 /min (30 kW)<br />
10 2,9 m 3 /min (18 kW) 5 m 3 /min (30 kW)<br />
Virtausarvot perustuvat painehäviöön 0,07 bar/10 m.<br />
Max. työpaine 10 bar.<br />
ALUMIINI-PAINEILMAPUTKISTOT<br />
•paino<br />
vain 1/3<br />
teräsputkeen<br />
verrattuna<br />
Suulakepuristettu<br />
HBS-PROFIILIPUTKISTO<br />
SIMPLAIR HBS<br />
putkiston<br />
virtausarvot<br />
(vertailu<br />
teräsputkistoon)<br />
SIMPLAIR<br />
25 mm<br />
32 mm<br />
50 mm<br />
63 mm<br />
80 mm<br />
110 mm<br />
•anodisoitua<br />
alumiinia:<br />
ei korroosiota,<br />
ei maalaustarvetta<br />
2,1 m 3 /min<br />
4,4 m 3 /min<br />
13,6 m 3 /min<br />
26,6 m 3 /min<br />
50,9 m 3 /min<br />
90,0 m 3 /min<br />
Max. työpaine 14 bar.<br />
TERÄS<br />
1”<br />
1 1/4”<br />
1 1/2”<br />
2”<br />
2 1/2”<br />
3”<br />
4”<br />
5”<br />
YLEISPIKALIITTIMET paineilmalle, nesteille ja kaasuille<br />
•sileä sisäpinta<br />
takaa alhaisen<br />
painehäviön sekä<br />
puhtaan paineilman<br />
1,5 m 3 /min<br />
3,0 m 3 /min<br />
3,9m 3 /min<br />
6,0 m 3 /min<br />
10,8 m 3 /min<br />
14,4 m 3 /min<br />
24,6 m 3 /min<br />
36,6 m 3 /min<br />
Yhteensopivat<br />
CEJN, RECTUS,<br />
OBAC, italial.<br />
Erittäin hyvät<br />
virtausarvot!<br />
PAINEILMAPUTKISTOT, PIKALIITTIMET Hyvää Paineilmaa 2005<br />
Sarja<br />
Pmax<br />
bar<br />
ilmalla<br />
Virtaus l/min<br />
painehäviöllä 0,5 bar Materiaali Yhteensopivuus<br />
1100 30 900 messinki TEMA Original<br />
1300<br />
1300E 30 1 700 messinki TEMA Original<br />
1400 30 1 300 messinki/teräs Atlas Copco QIC 8, Cejn 310, Hansen 3000,<br />
ARO 23, JWL 521/531, Rectus 24<br />
1600 30 2 200 messinki/teräs Cejn 320, Rectus 25/26, JWL 520/530<br />
1650 30 1 700 messinki/teräs Atlas Copco QIC 10, Rectus 33<br />
1700 30 4 400 messinki/teräs Cejn 410, Rectus 41/27<br />
1750 30 2 700 messinki/teräs Atlas Copco QIC 15, Rectus 34<br />
1800<br />
1800E 30 3 700 messinki TEMA Original<br />
2100 20 12 000 messinki/teräs TEMA Original<br />
Muista myös paineenpurkavat turvapistokkeet. Sarjoja 1300, 1600 ja 1800 myös haponkestävänä.<br />
9<br />
Putkistot, pikaliittimet<br />
1.5.2005
MÄNTÄKOMPRESSORIT<br />
MÄNTÄKOMPRESSORIT Hyvää Paineilmaa 2005<br />
Super Cosmos<br />
GMV<br />
100/402 Pro<br />
Leonardo<br />
Malli Tilausnumero Imu/tuotto Moottori rpm Paine Säiliö Paino Huom.<br />
l/min.* kW/V bar litraa kg<br />
SIIRRETTÄVÄT MÄNTÄKOMPRESSORIT<br />
Supermagnum Pro<br />
Super Cosmos 09 280 1000 250/190 1,8/230 2860 8 24 30 valurautasylinteri<br />
GMV 50/304 Pro 09 280 1110 300/225 1,8/230 1400 10 50 53 valurautasylinteri<br />
GMV 100/402 Pro 09 280 1252 400/300 2,2/380 2860 10 100 75<br />
AB-N 100/510 Pro 09 280 1331 500/380 3,0/400 1250 10 100 85 valurautasylinteri<br />
AB-N 150/550 Pro 09 280 1351 550/440 4,0/400 1400 10 150 101<br />
AB-N 150/670 Pro 09 280 1382 650/520 4,0/400 1000 10 150 103 valurautasylinteri<br />
AB-N 150/850 Pro 09 280 1412 800/648 5,5/400 1250 10 150 160 valurautasylinteri<br />
Runner 100/335 Pro 09 280 1150 260/180 2,2/230 1300 10 100 64<br />
RAKENNUSKOMPRESSORIT<br />
Minimagnum Pro 09 280 1220 240/180 1,5/230 2850 8 20 30<br />
Magnum Special Pro 09 280 1210 300/225 1,8/230 1400 10 20 40 valurautasylinteri<br />
Supermagnum Pro 09 280 1218 400/300 2,2/230 2860 10 20 42<br />
SIL-EOL 9/50 09 567 4790 50/39 0,34/230 2800 8 9 22 30 - 40 dB(A)<br />
SIL-EOL 24/50 09 567 4800 50/39 0,34/230 2800 8 24 27 30 - 40 dB(A)<br />
Leonardo 09 280 0110 105/80 0,7/230 1450 8 6 13 öljytön, 65 bB(A)<br />
ECU 09 280 0100 205/160 1,1/230 2860 8 6 13 öljytön<br />
FX 95 09 280 1015 205/160 1,1/230 2860 8 24 22 öljytön<br />
FX 224 09 280 1035 240/190 1,5/230 2860 8 24 27 öljytön<br />
FX 224<br />
HILJAISET JA ÖLJYTTÖMÄT KOMPRESSORIT<br />
KOMPRESSORILOHKOT<br />
Malli<br />
AB 510<br />
AB 550<br />
AB 671<br />
AB 851<br />
Til.nro<br />
09 939 0440<br />
09 939 0460<br />
09 939 0475<br />
09 939 0485<br />
Max. työpaine<br />
bar<br />
10<br />
10<br />
10<br />
10<br />
Tuotto l/min<br />
(6 bar vastapaine)<br />
ABN 150/850 Pro<br />
* vapaa tuotettu ilmamäärä 6 bar paineella<br />
380<br />
440<br />
520<br />
648<br />
Suositeltu<br />
moottoriteho kW<br />
3<br />
4<br />
4<br />
5,5<br />
Magnum 20/304<br />
Special Pro<br />
Max.<br />
rpm<br />
1250<br />
1400<br />
1000<br />
1250<br />
ECU<br />
Hihnapyörä<br />
Ø mm<br />
350<br />
400<br />
400<br />
425<br />
Hihnat<br />
1<br />
1<br />
1<br />
2<br />
SIL-<br />
EOL 9/50<br />
FIAC<br />
ILMAKUMI-<br />
PYÖRÄSARJA<br />
täydellinen<br />
09 280 2850<br />
Malleihin<br />
GMV, CCS ja AB-N.<br />
Helpottaa liikuttelua ulkona,<br />
samoin hallissa letkujen ja kaapelien yli.<br />
Pyörät Ø 260 mm, mukana kääntyvä takapyörä.<br />
JATKOKAAPELIT KOMPRESSORIKÄYTTÖÖN<br />
09 115 8200<br />
Tällä saat 3-vaihemoottorin<br />
pyörimään oikein päin nopeasti ja helposti<br />
VOIMAVIRTA-<br />
JATKOJOHTO<br />
20 m vaiheenvaihtimella<br />
Kumikaapeli<br />
H05RR-F 5G 2,5 mm 2 .<br />
16 A / 400 V. IP 44.<br />
1-VAIHE-<br />
JATKOJOHTO<br />
kumikaapelilla<br />
3 x 2,5 mm 2 .<br />
IP 44.<br />
max. 3600 W.<br />
10 m<br />
09 115 8310<br />
20 m<br />
09 115 8300<br />
ÖLJYSUOSITUS: Synteettinen mäntäkompressoriöljy 1 l Til.nro 09 569 1430<br />
Mäntäkompressorit<br />
1.5.2005<br />
10
Sarja 882<br />
PAINEILMALETKU-<br />
KELAT 10 bar<br />
Kääntyvällä kiinnikkeellä<br />
800282 800482 800682<br />
6 mm/8 m 8 mm/8 m 10 mm/6 m<br />
09 126 0050 09 126 0055 09 126 0060<br />
LETKUKELAT<br />
E820154 paineilmalle<br />
ja vedelle<br />
PAINEILMATARVIKKEET<br />
Kumiletku Ø 1/2”,<br />
15 m, liitin 1/2” uk.<br />
Liitäntä yhdysletkulle<br />
1/2” sk.<br />
Max. paine 20 bar.<br />
Lämmönkesto<br />
100°C. Kela terästä.<br />
Paino 23 kg.<br />
Malliin sopii kääntyvä<br />
kiinnike<br />
E800820.<br />
09 583 1052<br />
PAINEILMALETKU- SARJA 883<br />
KELA<br />
KOTE-<br />
13-0812-12<br />
LOIDUT<br />
KELAT<br />
Polyuretaaniletku<br />
8 x 12 mm, 12 metriä,<br />
liitin 1/4” uk. Vakiona<br />
50 cm yhdysletku,<br />
päässä TEMA 16410<br />
pikaliitinnippa.<br />
TEMA 1625-sarjan pikaliittimet vakiona.<br />
Max. paine 12 bar. Lämmönkesto<br />
-30°C - +60°C. Kela terästä.<br />
Paino 9 kg. Mukana kääntyvä<br />
seinäkiinnitin.<br />
E809103<br />
paineilmalle<br />
ja vedelle<br />
Kumiletku, sisä<br />
Ø 10 mm, 10 m,<br />
liitin 3/8”. Pieni<br />
jousipalautteinen<br />
letkukela, joka<br />
voidaan asentaa<br />
seinään tai<br />
kattoon. Runko<br />
polttomaalattua<br />
terästä. Malliin<br />
sopii kääntyvä<br />
kiinnike E800809.<br />
09 583 1051<br />
PUHALLUSPISTOOLIT<br />
Herkästi säätyvä, lujarakenteinen ja<br />
tehokas. Alkuperäinen TEMA-tuote.<br />
B-1200 B-1200A B-1200C B-1200E<br />
Suutinputki Suutinputki Suutinputki Suutinputki<br />
110 mm. 110 mm. 500 mm. 1000 mm.<br />
Hiljainen.<br />
09 534 0011 09 534 0012 09 534 0016 09 534 0018<br />
JOUSIPALAUTTEISET LETKUKELAT<br />
09 534 0061<br />
PAINEILMA/<br />
VESI 15 bar<br />
Mukana<br />
yhdysletku<br />
1/2” 1,0 m,<br />
liitin R 1/2 sk<br />
pyörivä.<br />
KÄÄNTYVÄT<br />
KIINNIKKEET<br />
-keloille<br />
30801 083-10<br />
1/2” 10 m<br />
R 1/2” uk<br />
09 124 8149<br />
EH800809 09 583 1079<br />
EH800820 09 583 1080<br />
EH800808 09 583 1078<br />
PUHALLUS-<br />
SUUTTIMET,<br />
TURVA-<br />
PISTOOLIT<br />
ALUMIINI-<br />
PISTOOLI<br />
AV-13<br />
Suutinputki 150 mm.<br />
Kokonaan alumiinia.<br />
09 534 0027<br />
30800 883<br />
3/8” 15 m<br />
R 3/8” uk<br />
09 124 8102<br />
KÄÄNTY-<br />
VÄT KIIN-<br />
NIKKEET<br />
-keloille<br />
Galvanoidut.<br />
Reikäjako<br />
140 x<br />
220 mm,<br />
Ø 11 mm.<br />
372407<br />
Kelasarjoille<br />
883 ja 893<br />
PAINEILMATARVIKKEET Hyvää Paineilmaa 2005<br />
PAINEILMALETKUT<br />
15 m Polyuretaani<br />
Letkukoko 10/14 mm.<br />
TEMA 1625-liittimet.<br />
Väri sininen.<br />
09 534 2800<br />
15 m PVC<br />
Letkukoko 10/15 mm.<br />
TEMA 1625-liittimet.<br />
Väri sininen.<br />
09 534 2805<br />
KIERRE-<br />
LETKUT<br />
polyuretaani<br />
P=10 bar,<br />
Ø sisä 6,5 mm,<br />
Ø ulko 10 mm,<br />
päissä pyörivät liittimet<br />
ja metallimurtosuojajouset.<br />
Öljynkestävä,<br />
pakkasenkesto -50°C.<br />
SP 602 SP 604 SP 606 SP 804 SP 806<br />
Kierre 1/4” uk 1/4” uk 1/4” uk 3/8” uk 3/8” uk<br />
Työpituus 2 m 4 m 6 m 4 m 6 m<br />
Kok. pituus 2,5 m 5 m 7,5 m 5 m 7,5 m<br />
Sisä Ø 6,5 mm 6,5 mm 6,5 mm 8,0 mm 8,0 mm<br />
Ulko Ø 10 mm 10 mm 10 mm 12 mm 12 mm<br />
09 534 1840 09 534 1843 09 534 1846 09 534 1848 09 534 1847<br />
Vähennä melua<br />
ja paineilman<br />
kulutusta<br />
Kattava järjestelmä<br />
• melutason alentamiseen<br />
• energian säästämiseen<br />
• turvallisuuden parantamiseen<br />
11<br />
Paineilmatarvikkeet<br />
1.5.2005
HUOLTO JA<br />
KUNNOSSAPITO<br />
Hyvin suunniteltu huolto ja ennakoiva<br />
kunnossapito lisäävät koneiden ja laitteiden<br />
luotettavuutta ja käyttöikää.<br />
CALL CENTER<br />
Asennus- ja huoltotilaukset<br />
Puh. (09) 5477 0383<br />
Fax (09) 5477 0264<br />
varaosatilaukset@tecalemit.fi<br />
huoltotilaukset@tecalemit.fi<br />
TECALEMIT<br />
SERVICE<br />
HELSINKI<br />
JYVÄSKYLÄ<br />
KOUVOLA<br />
KUOPIO<br />
LAHTI<br />
MIKKELI<br />
OULU<br />
ROVANIEMI<br />
SAVONLINNA<br />
SEINÄJOKI<br />
TAMPERE<br />
TURKU<br />
TECALEMIT SERVICEN<br />
HUOLTOSOPIMUS<br />
<strong>Tecalemit</strong> Servicen huoltosopimuksen voi solmia yksittäisiin<br />
laitteisiin tai kokonaisiin laitteistojärjestelmiin. Jokainen<br />
sopimus räätälöidään asiakkaan tarpeita vastaavaksi.<br />
Huoltosopimukset sisältävät kiinteästi:<br />
• laitteen valmistajan mukaiset huoltotoimenpiteet<br />
• laitekohtaisen tietokantaseurannan<br />
• optimointi- ja muutosehdotukset, kuntoarviot sekä<br />
korjausehdotukset<br />
• laatujärjestelmien edellyttämät laatuvarmennukset<br />
• turva- ja viranomaistarkastustarpeista tiedottaminen<br />
• kiinteät huoltohinnat ja matkakustannukset<br />
• ennakkoon määritellyn kunnossapitoaikataulun<br />
Sopimukseen voidaan sisällyttää myös:<br />
• päivystyspalvelu 24 h<br />
• järjestelmä- ja laitemittaus sekä analyysipalvelut<br />
• tuote- ja huoltokoulutus<br />
<strong>Tecalemit</strong>illa on käytössään<br />
seuraavat sertifikaatit:<br />
ISO 9001:2000<br />
Laatusertifikaatti<br />
ISO 14001<br />
Ympäristösertifikaatti<br />
AQAP 2110<br />
Laadunvarmennussertifikaatti<br />
www.jps-mainos.fi<br />
Jälleenmyyjä<br />
AQAP<br />
2110<br />
Hankasuontie 13<br />
00390 Helsinki<br />
Puh. (09) 547 701<br />
Fax (09) 547 1779<br />
www.tecalemit.fi<br />
Pidätämme oikeuden tuotemuutoksiin.
