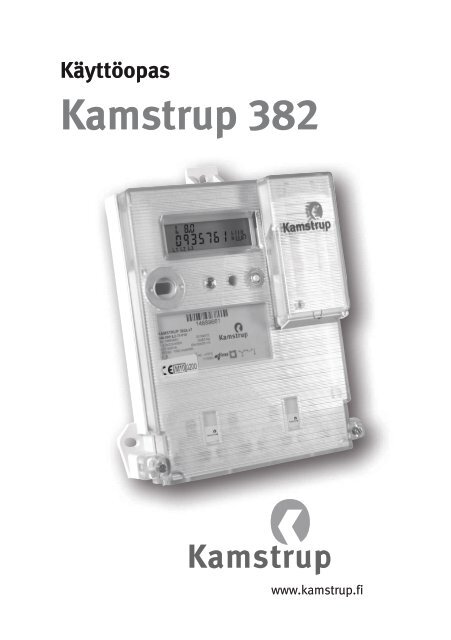

Käyttöopas<br />
<strong>Kamstrup</strong> <strong>382</strong><br />
www.kamstrup.fi
Käyttöohjeet<br />
Kytke mittari arvokilvessä olevan kytkentäkaavion mukaisesti.<br />
Mittarin asetuksista riippuen näytössä näkyy joko tietty arvo tai näkymä muuttuu 10<br />
sekunnin välein.<br />
Näkymästä toiseen voidaan siirtyä joko painikkeella selaamalla tai automaattisella<br />
rullauksella. Esiin tulevat näytöt riippuvat mittarin asetuksista.<br />
Asennus- ja turvaohjeet<br />
Mittaria saa käyttää ainoastaan sähköenergian mittaamiseen määrätyllä virta-alueella.<br />
Mittari on kytkettävä pois toiminnasta huolto- ja korjaustöiden ajaksi. Mittarin sisäisiin<br />
osiin koskeminen mittarin ollessa toiminnassa on erittäin vaarallista.<br />
Tästä syystä on noudatettava asianmukaisia varotoimia ja asiaton pääsy mittarin<br />
sisäosiin on estettävä.<br />
Viranomaisten määräyksiä ja ohjeita on noudatettava. Sähkömittarin saa asentaa vain<br />
valtuutettu asentaja.<br />
Mittari on suojattava oikosulkuvirroilta arvokilvessä olevan maksimivirran mukaisesti.<br />
Jos turvallisuus- ja asennusohjeita ei noudateta, takuu raukeaa.<br />
Nestekidenäyttö<br />
Optinen liitäntä<br />
LED-merkkivalo (mittarivakio)<br />
Etäkytkennän LED-merkkivalo<br />
(vain etäkytkentälaitteella<br />
varustetuissa mittareissa)<br />
Painike<br />
Arvokilpi<br />
Sinetöinti<br />
Mittarivakiota osoittava merkkivalo vilkkuu suhteessa kulutettuun pätöenergiaan.<br />
Vain valtuutetut huoltohenkilöt saavat murtaa laitteen sinetit.<br />
2
Nestekidenäyttö<br />
Vaiheosoittimilla (L1, L2 ja L3) on useita toimintoja, jotka on kuvattu seuraavassa.<br />
Mittarin nollauksen (jännitteen katkaisun) ja 4 tunnin käytön jälkeen:<br />
Osoittimet L1, L2, L3 Kuvaus<br />
Päällä<br />
Jännite on yli minimirajan (160V) ja kuorma yli minimirajan<br />
(2,3W).<br />
Pois päältä<br />
Jännite on alle minimirajan (160V).<br />
Vilkkuu<br />
Jännite on yli minimirajan (160V) ja kuorma alle minimirajan<br />
(2,3W).<br />
4 tunnin käytön jälkeen:<br />
Osoittimet L1, L2, L3<br />
Päällä<br />
Pois päältä<br />
Kuvaus<br />
Jännite on yli minimirajan (160V).<br />
Jännite on alle minimirajan (160V).<br />
Kvadranttinuolet ilmaisevat kulutuksen. Nuoli näkyy, kun on kulutusta. Kun kulutusta ei<br />
ole, nuoli ei näy.<br />
LED-merkkivalon vilkkuminen ilmaisee aina kulutuksen.<br />
Mitattu yksikkö tulee näkyviin näytön oikeaan reunaan.<br />
Tariffinäyttö osoittaa aktiivisen tariffin.<br />
Seitsemän numeron tunnistekenttä Kvadranttilukema Tilailmaisin<br />
Arvojen näyttämä L1 L2 L3<br />
Vaiheenosoitin<br />
Liitännät<br />
T1 T2 T3 T4<br />
Tariffilukema<br />
Yksikkökenttä<br />
Monisäiekaapeli 7-säiekaapeli<br />
Massiivinen<br />
/ liittimet<br />
Messinkiliitin<br />
≥ 10 mm<br />
35 mm 2 2 ≥ 10 mm 2 ≥ 4 mm 2<br />
Teräsliitin<br />
35 mm 2 ≥ 6 mm 2 ≥ 6 mm 2 ≥ 1,5 mm 2<br />
Teräsliitin<br />
25 mm 2 ≥ 6 mm 2 ≥ 6 mm 2 ≥ 1,5 mm 2<br />
Koko: 1,5 – 25 mm 2<br />
hissiliitin<br />
1,5 – 35 mm 2<br />
hissiliitin<br />
Ruuvi: Pz 2<br />
Kiristysmomentti:<br />
2,5 – 3 Nm<br />
3
Tyypit, joissa on sisäänrakennettu radio<br />
Jos mittari on varustettu etälukua varten sisäänrakennetulla radiokortilla, se yhdistää<br />
automaattisesti radioverkkoon. Sisäänrakennettu radio on varustettu sisäisellä<br />
antennilla. Radiosignaalin vahvuus voidaan lukea käsiterminaalin avulla. Jos<br />
radiosignaali on liian heikko, tarvitaan ulkoinen antenni. Tietoja saatavilla olevista<br />
antenneista saat <strong>Kamstrup</strong> A/S Suomen toimistosta.<br />
Jos mittarin tiedonsiirto ei toimi tiedonsiirtokortin asentamisen jälkeen, ota yhteyttä<br />
<strong>Kamstrup</strong> A/S Suomen toimistoon.<br />
Tyypit, joissa on etäkytkentälaite<br />
Tällaisissa mittareissa on tarkistettava, että punainen LED-valo ei pala. Punainen LEDvalo<br />
ilmaisee, että tehonsyöttö kuluttajalle on katkaistu.<br />
Asennusmitat<br />
201,5<br />
201,6<br />
684-38A-C4-00-010 2007W13<br />
Sn:1<br />
EN 50470-1/3<br />
3 x230/400V<br />
-40 - +70C<br />
0,5-5(85)A 50 Hz T10063<br />
LED/S0:1000 imp/kWh<br />
Kl. A (3) EN 62053-23<br />
166,9<br />
166,9<br />
Kytkentäkaaviot<br />
Kytkentäkaavio on arvokilvessä.<br />
3 vaihetta, 4 johdinta 3 vaihetta, 4 johdinta (APS)<br />
1 2 3 4 5 6 7 8 9 101112<br />
L1<br />
L2<br />
L3<br />
N<br />
P+<br />
S0 20 + 21<br />
-<br />
1<br />
L1<br />
L2<br />
L3<br />
N<br />
2 3 4 5 6 7 8 9 10 11 12<br />
APS<br />
28<br />
4<br />
5512482_B2_FI_09.2013
