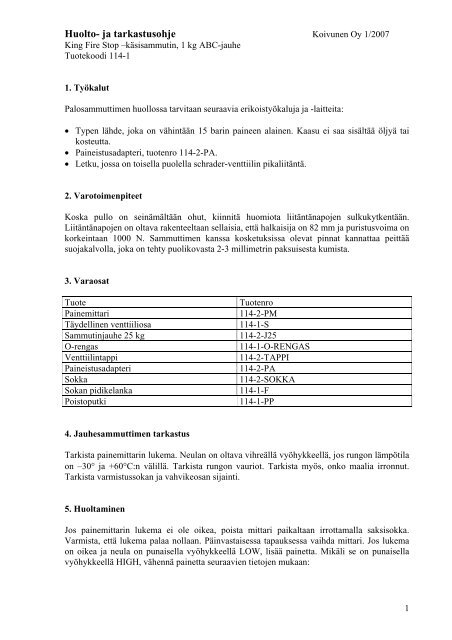

<strong>Huolto</strong>- ja tarkastus<strong>ohje</strong> Koivunen Oy 1/2007<br />
King Fire Stop –käsisammutin, 1 kg ABC-jauhe<br />
Tuotekoodi <strong>114</strong>-1<br />
1. Työkalut<br />
Palosammuttimen huollossa tarvitaan seuraavia erikoistyökaluja ja -laitteita:<br />
• Typen lähde, joka on vähintään 15 barin paineen alainen. Kaasu ei saa sisältää öljyä tai<br />
kosteutta.<br />
• Paineistusadapteri, tuotenro <strong>114</strong>-2-PA.<br />
• Letku, jossa on toisella puolella schrader-venttiilin pikaliitäntä.<br />
2. Varotoimenpiteet<br />
Koska pullo on seinämältään ohut, kiinnitä huomiota liitäntänapojen sulkukytkentään.<br />
Liitäntänapojen on oltava rakenteeltaan sellaisia, että halkaisija on 82 mm ja puristusvoima on<br />
korkeintaan 1000 N. Sammuttimen kanssa kosketuksissa olevat pinnat kannattaa peittää<br />
suojakalvolla, joka on tehty puolikovasta 2-3 millimetrin paksuisesta kumista.<br />
3. Varaosat<br />
Tuote Tuotenro<br />
Painemittari <strong>114</strong>-2-PM<br />
Täydellinen venttiiliosa <strong>114</strong>-1-S<br />
Sammutinjauhe 25 kg <strong>114</strong>-2-J25<br />
O-rengas <strong>114</strong>-1-O-RENGAS<br />
Venttiilintappi <strong>114</strong>-2-TAPPI<br />
Paineistusadapteri <strong>114</strong>-2-PA<br />
Sokka <strong>114</strong>-2-SOKKA<br />
Sokan pidikelanka <strong>114</strong>-1-F<br />
Poistoputki <strong>114</strong>-1-PP<br />
4. Jauhesammuttimen tarkastus<br />
Tarkista painemittarin lukema. Neulan on oltava vihreällä vyöhykkeellä, jos rungon lämpötila<br />
on –30° ja +60°C:n välillä. Tarkista rungon vauriot. Tarkista myös, onko maalia irronnut.<br />
Tarkista varmistussokan ja vahvikeosan sijainti.<br />
5. Huoltaminen<br />
Jos painemittarin lukema ei ole oikea, poista mittari paikaltaan irrottamalla saksisokka.<br />
Varmista, että lukema palaa nollaan. Päinvastaisessa tapauksessa vaihda mittari. Jos lukema<br />
on oikea ja neula on punaisella vyöhykkeellä LOW, lisää painetta. Mikäli se on punaisella<br />
vyöhykkeellä HIGH, vähennä painetta seuraavien tietojen mukaan:<br />
1
<strong>Huolto</strong>- ja tarkastus<strong>ohje</strong> Koivunen Oy 1/2007<br />
King Fire Stop –käsisammutin, 1 kg ABC-jauhe<br />
Tuotekoodi <strong>114</strong>-1<br />
Lämpötila Paine, Mpa Paine, bar<br />
-30 0,7 7<br />
+20 0,9 9<br />
+60 1,1 11<br />
Irrota varmistussokka paineen lisäämiseksi. Aseta paineistusadapteri paikoilleen ja lisää<br />
painetta työntämällä vivusta saadaksesi halutun paineen.<br />
HUOM. Vältä liiallisia paine-eroja; O-rengas voi rikkoutua täysin.<br />
Mikäli sammuttimen pää vaurioituu, käytä samaa painemittaria, mutta vaihda saksisokka.<br />
HUOM. Sammutin on paineenalainen, joten kierrä venttiili auki hyvin varovasti.<br />
Kierrä auki 1-1,5 kierrosta, kunnes kuuluu kaasun sihinää. Odota, kunnes painemittari<br />
osoittaa nollaa ja kaasuvuotoa ei kuulu. Irrota venttiili sen jälkeen.<br />
Mikäli pullo vaurioituu, vaihda se. Poista paine kuten edellä esitetty ja vaihda runko. Voit<br />
tarkistaa venttiilin rungon tiiviyden koestamalla hydraulisesti 20 barin paineessa. Älä käytä<br />
pulloja, joissa on säröjä tai vuotoja.<br />
ÄLÄ KORJAA PULLOA.<br />
6. Täyttö<br />
Sammuttimen täyttäminen:<br />
• Kierrä venttiiliä auki 1-1½ kierrosta ja päästä kaasu pois rungosta.<br />
• Kun painemittari osoittaa nollaa eikä kaasua tule, kierrä venttiili auki kokonaan.<br />
• Tyhjennä sammuttimen sisältö erityiseen säiliöön.<br />
• Puhalla pullon sisäosat, venttiili ja tippaputki kuivassa ilmassa ja ilman öljyä.<br />
• Lisää pulloon:<br />
1000g +- 5 % ISOCOMP ABC 40 -jauhetta.<br />
ÄLÄ KÄYTÄ muita jauhetyyppejä tai jauhesekoituksia.<br />
• Ponneaineena käytetään ilman ja heliumin seosta (heliumia 5 %) tai 100-prosenttista<br />
typpeä.<br />
• Pane venttiili paikalleen ja sulje se käyttäen 16 Nm +- 2 Nm.<br />
• Pane liitin aukkoon.<br />
• Liitä letku paineliittimeen (paineistusadapteriin) ja aloita paineistus.<br />
• HUOM. Painekaasun painetta on tarkkailtava. Aloita 4-5 barin paineella ja odota<br />
haluamaasi painetta.<br />
• Irrota letku ja paineliitin.<br />
• Puhdista sammutin pyyhinliinalla ja pane sammutin sille varattuun paikkaan.<br />
2
<strong>Huolto</strong>- ja tarkastus<strong>ohje</strong> Koivunen Oy 1/2007<br />
King Fire Stop –käsisammutin, 1 kg ABC-jauhe<br />
Tuotekoodi <strong>114</strong>-1<br />
7. Painemittarin säätö<br />
Toimi seuraavasti:<br />
• Irrota saksisokka painemittarin sivusta.<br />
• Poista painemittari paikaltaan.<br />
• Tarkista, että painemittarin neula palaa nollaan.<br />
• Tarkista schrader-venttiilin aukko.<br />
• Pane painemittari paikalleen ja asenna uusi saksisokka mittaria työntäen.<br />
• Taivuta saksisokka.<br />
• Tarkista painemittarin lukema.<br />
Kun tarkistat paineen painemittarin säädön avulla, käytä painemittarin liitintä, jossa on<br />
½ Gaz -mutteri. Ruuvaa painemittari liittimeen ja aseta mittari sitten paikoilleen. Lue lukema.<br />
Sen on oltava yhtä suuri tai 5 % suurempi kuin painemittarin lukema.<br />
Huom!<br />
• Sammuttimen rungon valmistusajankohta on stanssattu pohjaan, esim. 0900 = syyskuu<br />
2000.<br />
• Sammuttimen paineistuspäivä on leimattu runkoon, esim. 27900. Luku ilmoittaa,<br />
monentenako päivänä vuoden alusta täyttö on suoritettu. Tässä tapauksessa ajankohta on<br />
ollut 5.10.2000.<br />
