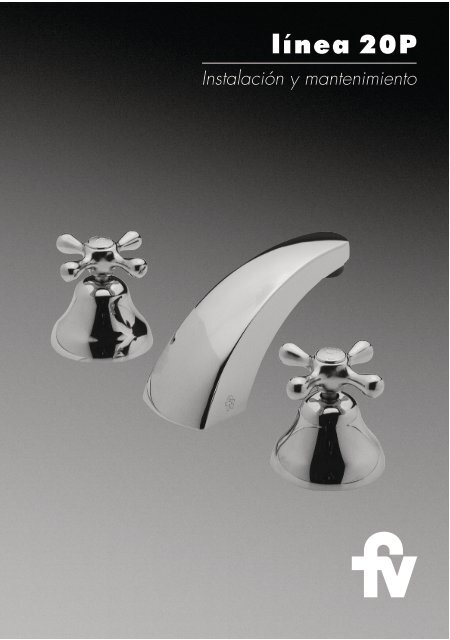

línea 20PInstalación y mantenimiento

124Línea FV 20 PlusFELICITACIONES !El producto que Usted adquirió ha pasado por los más estrictos controles de calidad, de funcionamientoy de los acabados, asegurándole una vida libre de inconvenientes durante años.Agradecemos la elección que ha hecho y, por sobre todas las cosas, la confianza depositada ennosotros. Ella es la que nos motiva a mejorar día a día nuestro trabajo.Antes de conectar la grifería a la distribución de agua, purgar muy bienla cañería a fin de eliminar partículas extrañas.Juegos para ducha / bañera embutido0103/20PJuego para ducha / bañera, embutido0109/20PJuego para ducha, embutido197ø 60G ½“ x 14105021 a 35G ½ “ x 14202Esqueleto del juego 010318071±8124Ø 6065,5G ½ “ x 14G 3/8“ p/conexión roscadaØ ext. 14,6 p/caño de cobre ½ “Ø int. 12,6 p/caño de cobre 3/8 “Esqueleto del juego 01091521000Ø 60G 3/8“ p/conexión roscadaG ½ “ x 14Todas las medidas están en mm.Línea de revestimientoNivel de piso terminadoPara la Instalación de estos juegos proceda de lasiguiente manera:1_Unir a las cañerías de alimentación las conexionesmultiuso.2_Roscar el codo de bajada al pico sellando la roscaadecuadamente.3_Roscar el caño que va hacia la ducha sellando la rosca.4_Unir el esqueleto a las conexiones multiusos.5_Compensar la posición del esqueleto con respecto a laposición del revestimiento terminado.6_Terminar la pared.7_Colocar las vistas.Ø ext. 14,6 p/caño de cobre ½ “Ø int. 12,6 p/caño de cobre 3/8 “Es muy importante saber de antemano cual va a serel revestimiento que se va a usar.También es importante no soldar cerca delesqueleto, porque esto puede llegar a dañar elmecanismo de las cabezas, o provocar fisuras enlos esqueletos con la consiguiente pérdida de aguadentro de la pared.

Línea FV 20 PlusJuego para ducha/bañera exterior pared0112/20PJuego para ducha/bañera exterior paredlínea de revestimiento82Instalación del soporte para ducha401150 máx.671150 máx.149G ½“ x 14152 ± 24224541 2167Todas las medidas están en mm.Instalación de los codos (1)3 a 8 mmNivel deparedterminada.Arme los codos y loscaños. Monte todo enla plantilla (*) y coloquelos tapones.Instalación del soporte para ducha (2)1 2 31Fije la plantilla al muro,dejando la cara posteriorentre 3 y 8 mm. pordetrás del nivel de paredterminada.Nivele la plantilla yverifique que estéa plomo.(*) FV provee a los instaladores de la plantilla de instalación, para la correcta ubicación de los codos.ParedAAsegure las cañeríascon cemento.Retire la plantilla ycemente los codos.1_Retire la parte superior del accesorio haciendo unasuave presión en la parte posterior.2_Marque la posición de los agujeros a realizar ( teniendoen cuenta la posición de los tornillos, como muestra eldibujo ) perfore y coloque los tacos en la pared, luegoubique los tornillos a través del soporte y fije el accesorio.3_Finalice colocando la tapa que quitó al principio, pudiendovariar el ajuste del soporte mediante el tornillo “A”.

Línea FV 20 Plus0185.02/20PJuego compacto p/lavatorio, desagüe con tapita121Detalle de fijación del picoJuegos para lavatoriomáx. 250315mín.10máx.35ø 34 a 3683,5139114Arandela de gomaArandela de chapaDistancia entre centrode conexiones: 150Tuercas de fijaciónFlexiblesM10 x 1 (M-M)longitud 330 mmTornillo0207/20PJuego para lavatorio, desagüe con tapitaDetalle de fijación del pico647249Todas las medidas están en mm.Ajustar a manoNo usar herramientas

Línea FV 20 PlusJuego para bidé0295/20PJuego para bidé, desagüe con tapitaØ 25 a 2765,5665 a 15ø 603 agujerosø 34 a 36máx. 40mín.185 / máx. 190Ø 4235 a 40máx. 320Todas las medidas están en mm.InstalaciónLlave lateralTransferenciaUbicar tuercas y arandelas según muestra elesquema, la arandela de color verde se ubicaen la parte superior de la llave, mientras quela de color negro debe ubicarse en laparte inferior.El sellado se logra mediante un ligero ajustede la tuerca hexagonal.Para los casos en que la loza tiene un espesormenor que el normal, (aprox. 35 mm.) seincluye con el juego una arandela suplementariade color rojo. Si la loza tiene un espesor mayor,se puede prescindir de esta arandela.TornilloArandela aletada( 1 )Tuerca hexagonalArandela de aceroinoxidable superiorArandela cónicasuperior(color verde)Arandela de gomaMínimo 36 mmMáximo 42 mmArandela cónicainferior (color negro)Arandela plástica(color rojo)(cuando la loza esmuy ancha no usaresta arandela)Arandela de aceroinoxidable inferior.( 1 ) es importante la colocación de estas arandelas para unmejor ajuste de los volantes.

152Línea FV 20 PlusJuegos para pared de cocina / lavaderoPara la Instalación de los juegos 0401, 0403 y0403.03 proceda de la siguiente manera:1_Unir a las cañerías de alimentación lasconexiones multiuso.2_Roscar el codo de bajada (codo de conexión)al pico sellando la rosca adecuadamente.3_Unir el esqueleto a las conexiones multiusos.4_Compensar la posición del esqueleto conrespecto a la posición del revestimiento terminado.5_Terminar la pared.6_Colocar las vistas.0401/20PJuego para máquina lavarropa, con pico fijo ymanguera de 13 mm7521 a 35 71±8115125G 3/8“ p/conexión roscadaConexión multiusoEs muy importante saber de antemano cualva a ser el revestimiento que se va a usar.También es importante no soldar cerca delesqueleto, porque esto puede llegar a dañarel mecanismo de las cabezas, o provocarfisuras en los esqueletos con la consiguientepérdida de agua dentro de la pared.0403/20PJuego para pared de cocina, para embutir,con pico móvil bajo (200 mm)21 a352000403.03/20PJuego para pared de cocina, para embutir,con pico móvil alto.20021 a 35131Ø60143250Ø 6071±86225071±865,565,5Ø 60Ø 60 65,5Línea de revestimientoLínea de revestimientoØ 60Línea de revestimientoTodas las medidas están en mm.

Línea FV 20 Plus0409/20PJuego para pared de cocina, exterior pared, conpico móvil alto2000410.02/20PJuego compacto para mesada de cocina185Juegos para cocinaDetalle de fijacióndel pico52máx. 250máx.35134G ½ “ x 14276Línea de revestimiento200Ø34 a 36260315Anillo degomaBasesuplementoArandelade gomaArandelade chapamáx. 176mín. 128FlexiblesM10 x 1(M-M)long. 330 mmDistancia entre centrode conexiones: 150TuercasTornillo0416/20PJuego para mesada de cocina185Fijación del pico35 Máx.197255Ø 55Ø 25G ½“ x 14Gomascónicas160ArandelasTodas las medidas están en mm.Contratuercas de ½ _ Ø 39

Limpieza y mantenimientoUse solamente productos jabonosos suaves. NUNCAuse productos, abrasivos, esponjas metálicas, ni pañosfibrosos. Las incrustaciones de sarro pueden eliminarse,con un poco de vinagre de alcohol y un buen cepillado.Los juegos de grifería son fabricados a partir dediferentes materias primas y con distintos espesores.En caso de superficies pintadas también se requierendiferentes procesos de coloreado. Por lo tanto no sepuede asegurar una uniformidad absoluta de colores.Accesorio opcionalUsted puede adquirir este accesorio como complemento deTODOS NUESTROS JUEGOS DE COCINA / LAVADEROy colocarlo directamente.Art. Nº 0416.01.11.0 BUnión para manguera de 13 mm.RepuestosFV siempre pensando en el cliente, le brinda información sobre sus productos y repuestos; en este caso lemostramos algunos de los repuestos con los que usted puede contar si llegara a tener un eventual problema.Ya sea por desgaste normal de alguna pieza o pérdida de la misma, todos nuestros repuestos estarándisponibles durante quince años después de discontinuada cualquier línea o producto.Para una larga vida útil de su grifería, exija sólo repuestos legítimos.El uso de repuestos de otro origen puede afectar el funcionamiento del producto e incluso dañarlo.En tal caso, la garantía del producto pierde automáticamente su validez.FV le provee una amplia gama de repuestos:CaudalesFV le provee una amplia gama de repuestos:_Cabezas y cartuchos_Tornillos y tuercas_Arandelas y o´rings_Accesorios para ducha_Esqueletos_Llaves laterales_Boquillas, cortachorros y aireadores_y otrosSolicítelos en nuestros comercios autorizados y,si tiene alguna duda comuníquese a nuestrosCentros de Atención al Usuario “FV responde” óvisite nuestra página web: www.fvsa.com2Tabla de caudales a presión mínima 0,4 kgr./cm en l/min (*)Juegos 0103 0109 0112 0185.02 0188.02 0207 0295Pico 14 16 1415DuchaLluvia bidé9 10 73.550401 0403 0403.03 0409 0410.02 041611 12 12 9 11 10* Estos valores pueden variar en relación a las características de las instalaciones.FV S.A.Bdo. de Irigoyen 1053B1604AFC FloridaProv. Bs. As.ArgentinaTel: (011) 4730-1000Fax: (011) 4730-1160Fax ventas:(011) 4730-0785Web: www.fvsa.comE-Mail: fvresponde@fvsa.comCentro de Atención al Usuario “FV responde”:Buenos AiresTel: (011) 4761-1418/1517Bahía BlancaPueyrredón 74B8000JOB Bahía BlancaTel: (0291) 456-1999CórdobaUrquiza 2265X5001FTK CórdobaTel: (0351) 471-8863MendozaMaipú 235M5500CVE MendozaTel: (0261) 438-0528RosarioEva Perón 5357S2008BQJ RosarioTel: (0341) 456-2339TucumánJujuy 779T4000IQO TucumánTel: (0381) 424-2274Distribuye:FV S.A. se reserva el derecho de introducir mejoras y/o modificaciones de diseño según convenga, sin previo aviso.FOLL.LINEA20P / Edición Nº 7 _ Septiembre 2009.
